Аппаратно программные платформы корпоративных информационных систем
А Последовательность команд в
Рисунок 5.9, а. Последовательность команд в конвейере и ускоренная пересылка данных(data forwarding, data bypassing, short circuiting)
| ADD | R1,R2,R3 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUB | R4,R1,R5 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AND | R6,R1,R7 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OR | R8,R1,R9 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XOR | R10,R1,R11 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R | W | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Адресная очередь
Адресная очередьОчередь адресных команд выдает команды в устройство загрузки/записи и содержит 16 строк. Очередь организована в виде циклического буфера FIFO (first-in first-out). Команды могут выдаваться в произвольном порядке, но должны записываться в очередь и изыматься из нее строго последовательно. В каждом такте в очередь могут поступать до 4 команд. Буфер FIFO поддерживает первоначальную последовательность команд, что упрощает обнаружение зависимостей по адресам. Выполнение выданной команды может не закончиться при обнаружении зависимости по адресам, кэш-промаха или конфликта по ресурсам. В этих случаях адресная очередь должна заново повторять выдачу команды до тех пор, пока ее выполнение не завершится.
Альтернативные протоколы

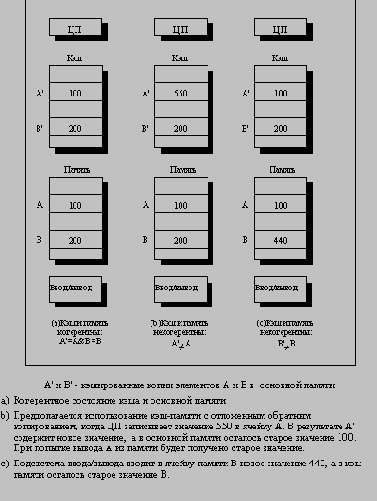

Альтернативные протоколыИмеются две методики поддержания описанной выше когерентности. Один из методов заключается в том, чтобы гарантировать, что процессор должен получить исключительные права доступа к элементу данных перед выполнением записи в этот элемент данных. Этот тип протоколов называется протоколом записи с аннулированием (write ivalidate protocol),
поскольку при выполнении записи он аннулирует другие копии. Это наиболее часто используемый протокол как в схемах на основе справочников, так и в схемах наблюдения. Исключительное право доступа гарантирует, что во время выполнения записи не существует никаких других копий элемента данных, в которые можно писать или из которых можно читать: все другие кэшированные копии элемента данных аннулированы. Чтобы увидеть, как такой протокол обеспечивает когерентность, рассмотрим операцию записи, вслед за которой следует операция чтения другим процессором. Поскольку запись требует исключительного права доступа, любая копия, поддерживаемая читающим процессором должна быть аннулирована (в соответствии с названием протокола). Таким образом, когда возникает операция чтения, произойдет промах кэш-памяти, который вынуждает выполнить выборку новой копии данных. Для выполнения операции записи мы можем потребовать, чтобы процессор имел достоверную (valid)
копию данных в своей кэш-памяти прежде, чем выполнять в нее запись. Таким образом, если оба процессора попытаются записать в один и тот же элемент данных одновременно, один из них выиграет состязание у второго (мы вскоре увидим, как принять решение, кто из них выиграет) и вызывает аннулирование его копии. Другой процессор для завершения своей операции записи должен сначала получить новую копию данных, которая теперь уже должна содержать обновленное значение.
Альтернативой протоколу записи с аннулированием является обновление всех копий элемента данных в случае записи в этот элемент данных. Этот тип протокола называется протоколом записи с обновлением (write update protocol) или протоколом записи с трансляцией (write broadcast protocol). Обычно в этом протоколе для снижения требований к полосе пропускания полезно отслеживать, является ли слово в кэш-памяти разделяемым объектом, или нет, а именно, содержится ли оно в других кэшах.
Если нет, то нет никакой необходимости обновлять другой кэш или транслировать в него обновленные данные.
Разница в производительности между протоколами записи с обновлением и с аннулированием определяется тремя характеристиками:
Эти две схемы во многом похожи на схемы работы кэш-памяти со сквозной записью и с записью с обратным копированием. Также как и схема задержанной записи с обратным копированием требует меньшей полосы пропускания памяти, так как она использует преимущества операций над целым блоком, протокол записи с аннулированием обычно требует менее тяжелого трафика, чем протокол записи с обновлением, поскольку несколько записей в один и тот же блок кэш-памяти не требуют трансляции каждой записи.При сквозной записи память обновляется почти мгновенно после записи (возможно с некоторой задержкой в буфере записи). Подобным образом при использовании протокола записи с обновлением другие копии обновляются так быстро, насколько это возможно. Наиболее важное отличие в производительности протоколов записи с аннулированием и с обновлением связано с характеристиками прикладных программ и с выбором размера блока.

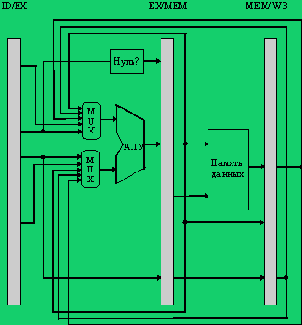

АЛУ с цепями обхода и ускоренной пересылки
Рисунок 5.10. АЛУ с цепями обхода и ускоренной пересылки
Эта техника "обходов" может быть обобщена для того, чтобы включить передачу результата прямо в то функциональное устройство, которое в нем нуждается: результат с выхода одного устройства "пересылается" на вход другого, а не с выхода некоторого устройства только на его вход.
Аппаратное прогнозирование направления переходов и снижение потерь на организацию переходов
Аппаратное прогнозирование направления переходов и снижение потерь на организацию переходовАппаратные средства поддержки большой степени распараллеливания
Аппаратные средства поддержки большой степени распараллеливанияМетоды, подобные разворачиванию циклов и планированию трасс, могут использоваться для увеличения степени доступного параллелизма, когда поведение условных переходов достаточно предсказуемо во время компиляции. Если же поведение переходов не известно, одной техники компиляторов может оказаться не достаточно для выявления большей степени параллелизма уровня команд. В этом разделе представлены два метода, которые могут помочь преодолеть подобные ограничения. Первый метод заключается в расширении набора команд условными или предикатными командами. Такие команды могут использоваться для ликвидации условных переходов и помогают компилятору перемещать команды через точки условных переходов. Условные команды увеличивают степень параллелизма уровня команд, но имеют существенные ограничения. Для использования большей степени параллелизма разработчики исследовали идею, которая называется "выполнением по предположению" (speculation), и позволяет выполнить команду еще до того, как процессор узнает, что она должна выполняться (т.е. этот метод позволяет избежать приостановок конвейера, связанных с зависимостями по управлению).
Архитектура машин с длинным командным словом
Архитектура машин с длинным командным словомАрхитектура машин с очень длинным командным словом (VLIW - Very Long Instruction Word) позволяет сократить объем оборудования, требуемого для реализации параллельной выдачи нескольких команд, и потенциально чем большее количество команд выдается параллельно, тем больше эта экономия. Например, суперскалярная машина, обеспечивающая параллельную выдачу двух команд, требует параллельного анализа двух кодов операций, шести полей номеров регистров, а также того, чтобы динамически анализировалась возможность выдачи одной или двух команд и выполнялось распределение этих команд по функциональным устройствам. Хотя требования по объему аппаратуры для параллельной выдачи двух команд остаются достаточно умеренными, и можно даже увеличить степень распараллеливания до четырех (что применяется в современных микропроцессорах), дальнейшее увеличение количества выдаваемых параллельно для выполнения команд приводит к нарастанию сложности реализации из-за необходимости определения порядка следования команд и существующих между ними зависимостей.
Архитектура VLIW базируется на множестве независимых функциональных устройств. Вместо того, чтобы пытаться параллельно выдавать в эти устройства независимые команды, в таких машинах несколько операций упаковываются в одну очень длинную команду. При этом ответственность за выбор параллельно выдаваемых для выполнения операций полностью ложится на компилятор, а аппаратные средства, необходимые для реализации суперскалярной обработки, просто отсутствуют.
WLIW-команда может включать, например, две целочисленные операции, две операции с плавающей точкой, две операции обращения к памяти и операцию перехода. Такая команда будет иметь набор полей для каждого функционального устройства, возможно от 16 до 24 бит на устройство, что приводит к команде длиною от 112 до 168 бит.
Рассмотрим работу цикла инкрементирования элементов вектора на подобного рода машине в предположении, что одновременно могут выдаваться две операции обращения к памяти, две операции с плавающей точкой и одна целочисленная операция либо одна команда перехода.
На рисунке 5. 33 показан код для реализации этого цикла. Цикл был развернут семь раз, что позволило устранить все возможные приостановки конвейера. Один проход по циклу осуществляется за 9 тактов и вырабатывает 7 результатов. Таким образом, на вычисление каждого результата расходуется 1.28 такта (в нашем примере для суперскалярной машины на вычисление каждого результата расходовалось 2.4 такта).
Для машин с VLIW-архитектурой был разработан новый метод планирования выдачи команд, названный "трассировочным планированием". При использовании этого метода из последовательности исходной программы генерируются длинные команды путем просмотра программы за пределами базовых блоков. Как уже отмечалось, базовый блок - это линейный участок программы без ветвлений.
| Обращение к памяти 1 |
Обращение к памяти 2 |
Операция ПТ 1 | Операция ПТ 2 | Целочисленная операция/переход |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LD F0,0(R1) LD F10,-16(R1) LD F18,-32(R1) LD F26,-48(R1) SD 0(R1),F4 SD -16(R1),F12 SD -32(R1),F20 SD 0(R1),F28 |
LD F6,-8(R1) LD F14,-24(R1) LD F22,-40(R1) SD -8(R1),F8 SD -24(R1),F16 SD -40(R1),F24 |
ADDD F4,F0,F2 ADDD F12,F10,F2 ADDD F20,F18,F2 ADDD F28,F26,F2 |
ADDD F8,F6,F2 ADDD F16,F14,F2 ADDD F24,F22,F2 |
SUBI R1,R1,#48 BNEZ R1,Loop |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Архитектура POWER
Архитектура POWERАрхитектура POWER во многих отношениях представляет собой традиционную RISC-архитектуру. Она придерживается наиболее важных отличительных особенностей RISC: фиксированной длины команд, архитектуры регистр-регистр, простых способов адресации, простых (не требующих интерпретации) команд, большого регистрового файла и трехоперандного (неразрушительного) формата команд. Однако архитектура POWER имеет также несколько дополнительных свойств, которые отличают ее от других RISC-архитектур.
Во-первых, набор команд был основан на идее суперскалярной обработки. В базовой архитектуре команды распределяются по трем независимым исполнительным устройствам: устройству переходов, устройству с фиксированной точкой и устройству с плавающей точкой. Команды могут направляться в каждое из этих устройств одновременно, где они могут выполняться одновременно и заканчиваться не в порядке поступления. Для увеличения уровня параллелизма, который может быть достигнут на практике, архитектура набора команд определяет для каждого из устройств независимый набор регистров. Это минимизирует связи и синхронизацию, требуемые между устройствами, позволяя тем самым исполнительным устройствам настраиваться на динамическую смесь команд. Любая связь по данным, требующаяся между устройствами, должна анализироваться компилятором, который может ее эффективно спланировать. Следует отметить, что это только концептуальная модель. Любой конкретный процессор с архитектурой POWER может рассматривать любое из концептуальных устройств как множество исполнительных устройств для поддержки дополнительного параллелизма команд. Но существование модели приводит к согласованной разработке набора команд, который естественно поддерживает степень параллелизма по крайней мере равную трем.
Во-вторых, архитектура POWER расширена несколькими "смешанными" командами для сокращения времен выполнения. Возможно единственным недостатком технологии RISC по сравнению с CISC, является то, что иногда она использует большее количество команд для выполнения одного и того же задания. Было обнаружено, что во многих случаях увеличения размера кода можно избежать путем небольшого расширения набора команд, которое вовсе не означает возврат к сложным командам, подобным командам CISC. Например, значительная часть увеличения программного кода была обнаружена в кодах пролога и эпилога, связанных с сохранением и восстановлением регистров во время вызова процедуры. Чтобы устранить этот фактор IBM ввела команды "групповой загрузки и записи", которые обеспечивают пересылку нескольких регистров в/из памяти с помощью единственной команды. Соглашения о связях, используемые компиляторами POWER, рассматривают задачи планирования, разделяемые библиотеки и динамическое связывание как простой, единый механизм. Это было сделано с помощью косвенной адресации посредством таблицы содержания (TOC - Table Of Contents), которая модифицируется во время загрузки. Команды групповой загрузки и записи были важным элементом этих соглашений о связях.
Другим примером смешанных команд является возможность модификации базового регистра вновь вычисленным эффективным адресом при выполнении операций загрузки или записи (аналог автоинкрементной адресации). Эти команды устраняют необходимость выполнения дополнительных команд сложения, которые в противном случае потребовались бы для инкрементирования индекса при обращениях к массивам. Хотя это смешанная операция, она не мешает работе традиционного RISC-конвейера, поскольку модифицированный адрес уже вычислен и порт записи регистрового файла во время ожидания операции с памятью свободен.
Архитектура POWER обеспечивает также несколько других способов сокращения времени выполнения команд такие как: обширный набор команд для манипуляции битовыми полями, смешанные команды умножения-сложения с плавающей точкой, установку регистра условий в качестве побочного эффекта нормального выполнения команды и команды загрузки и записи строк (которые работают с произвольно выровненными строками байтов).
Третьим фактором, который отличает архитектуру POWER от многих других RISC-архитектур, является отсутствие механизма "задержанных переходов". Обычно этот механизм обеспечивает выполнение команды, следующей за командой условного перехода, перед выполнением самого перехода. Этот механизм эффективно работал в ранних RISC-машинах для заполнения "пузыря", появляющегося при оценке условий для выбора направления перехода и выборки нового потока команд. Однако в более продвинутых, суперскалярных машинах, этот механизм может оказаться неэффективным, поскольку один такт задержки команды перехода может привести к появлению нескольких "пузырей", которые не могут быть покрыты с помощью одного архитектурного слота задержки. Почти все такие машины, чтобы устранить влияние этих "пузырей", вынуждены вводить дополнительное оборудование (например, кэш-память адресов переходов). В таких машинах механизм задержанных переходов становится не только мало эффективным, но и привносит значительную сложность в логику обработки последовательности команд. Вместо этого архитектура переходов POWER была организована для поддержки методики "предварительного просмотра условных переходов" (branch-lockahead) и методики "свертывания переходов" (branch-folding).
Методика реализации условных переходов, используемая в архитектуре POWER, является четвертым уникальным свойством по сравнению с другими RISC-процессорами. Архитектура POWER определяет расширенные свойства регистра условий. Проблема архитектур с традиционным регистром условий заключается в том, что установка битов условий как побочного эффекта выполнения команды, ставит серьезные ограничения на возможность компилятора изменить порядок следования команд. Кроме того, регистр условий представляет собой единственный архитектурный ресурс, создающий серьезное узкое горло в машине, которая параллельно выполняет несколько команд или выполняет команды не в порядке их появления в программе. Некоторые RISC-архитектуры обходят эту проблему путем полного исключения из своего состава регистра условий и требуют установки кода условий с помощью команд сравнения в универсальный регистр, либо путем включения операции сравнения в саму команду перехода. Последний подход потенциально перегружает конвейер команд при выполнении перехода. Поэтому архитектура POWER вместо того, чтобы исправлять проблемы, связанные с традиционным подходом к регистру условий, предлагает: a) наличие специального бита в коде операции каждой команды, что делает модификацию регистра условий дополнительной возможностью, и тем самым восстанавливает способность компилятора реорганизовать код, и b) несколько (восемь) регистров условий для того, чтобы обойти проблему единственного ресурса и обеспечить большее число имен регистра условий так, что компилятор может разместить и распределить ресурсы регистра условий, как он это делает для универсальных регистров.
Другой причиной выбора модели расширенного регистра условий является то, что она согласуется с организацией машины в виде независимых исполнительных устройств. Концептуально регистр условий является локальным по отношению к устройству переходов. Следовательно, для оценки направления выполнения условного перехода не обязательно обращаться к универсальному регистровому файлу (который является локальным для устройства с фиксированной точкой). Для той степени, с которой компилятор может заранее спланировать модификацию кода условия (и/или загрузить заранее регистры адреса перехода), аппаратура может заранее просмотреть и свернуть условные переходы, выделяя их из потока команд. Это позволяет освободить в конвейере временной слот (такт) выдачи команды, обычно занятый командой перехода, и дает возможность диспетчеру команд создавать непрерывный линейный поток команд для вычислительных исполнительных устройств.
Первая реализация архитектуры POWER появилась на рынке в 1990 году. С тех пор компания IBM представила на рынок еще две версии процессоров POWER2 и POWER2+, обеспечивающих поддержку кэш-памяти второго уровня и имеющих расширенный набор команд.
По данным IBM процессор POWER требует менее одного такта для выполнении одной команды по сравнению с примерно 1.25 такта у процессора Motorola 68040, 1.45 такта у процессора SPARC, 1.8 такта у Intel i486DX и 1.8 такта Hewlett-Packard PA-RISC. Тактовая частота архитектурного ряда в зависимости от модели меняется от 25 МГц до 62 МГц.
Процессоры POWER работают на частоте 33, 41.6, 45, 50 и 62.5 МГЦ. Архитектура POWER включает раздельную кэш-память команд и данных (за исключением рабочих станций и серверов рабочих групп начального уровня, которые имеют однокристальную реализацию процессора POWER и общую кэш-память команд и данных), 64- или 128-битовую шину памяти и 52-битовый виртуальный адрес. Она также имеет интегрированный процессор плавающей точки и таким образом хорошо подходит для приложений с интенсивными вычислениями, типичными для технической среды, хотя текущая стратегия RS/6000 нацелена как на коммерческие, так и на технические приложения. RS/6000 показывает хорошую производительность на плавающей точке: 134.6 SPECp92 для POWERstation/Powerserver 580. Это меньше, чем уровень моделей Hewlett-Packard 9000 Series 800 G/H/I-50, которые достигают уровня 150 SPECfp92.
Для реализации быстрой обработки ввода/вывода в архитектуре POWER используется шина Micro Channel, имеющая пропускную способность 40 или 80 Мбайт/сек. Шина Micro Channel включает 64-битовую шину данных и обеспечивает поддержку работы нескольких главных адаптеров шины. Такая поддержка позволяет сетевым контроллерам, видеоадаптерам и другим интеллектуальным устройствам передавать информацию по шине независимо от основного процессора, что снижает нагрузку на процессор и соответственно увеличивает системную производительность.
Многокристальный набор POWER2 состоит из восьми полузаказных микросхем (устройств):
Набор кристаллов POWER2 содержит порядка 23 миллионов транзисторов на площади 1217 квадратных мм и изготовлен по технологии КМОП с проектными нормами 0.45 микрон. Рассеиваемая мощность на частоте 66.5 МГц составляет 65 Вт.
Производительность процессора POWER2 по сравнению с POWER значительно повышена: при тактовой частоте 71.5 МГц она достигает 131 SPECint92 и 274 SPECfp92.
Архитектура системы команд Классификация процессоров (CISC и RISC)
Архитектура системы команд. Классификация процессоров (CISC и RISC)Термин "архитектура системы" часто употребляется как в узком, так и в широком смысле этого слова. В узком смысле под архитектурой понимается архитектура набора команд. Архитектура набора команд служит границей между аппаратурой и программным обеспечением и представляет ту часть системы, которая видна программисту или разработчику компиляторов. Следует отметить, что это наиболее частое употребление этого термина. В широком смысле архитектура охватывает понятие организации системы, включающее такие высокоуровневые аспекты разработки компьютера как систему памяти, структуру системной шины, организацию ввода/вывода и т.п.
Двумя основными архитектурами набора команд, используемыми компьютерной промышленностью на современном этапе развития вычислительной техники являются архитектуры CISC и RISC. Основоположником CISC-архитектуры можно считать компанию IBM с ее базовой архитектурой /360, ядро которой используется с1964 года и дошло до наших дней, например, в таких современных мейнфреймах как IBM ES/9000.
Лидером в разработке микропроцессоров c полным набором команд (CISC - Complete Instruction Set Computer) считается компания Intel со своей серией x86 и Pentium. Эта архитектура является практическим стандартом для рынка микрокомпьютеров. Для CISC-процессоров характерно: сравнительно небольшое число регистров общего назначения; большое количество машинных команд, некоторые из которых нагружены семантически аналогично операторам высокоуровневых языков программирования и выполняются за много тактов; большое количество методов адресации; большое количество форматов команд различной разрядности; преобладание двухадресного формата команд; наличие команд обработки типа регистр-память.
Основой архитектуры современных рабочих станций и серверов является архитектура компьютера с сокращенным набором команд (RISC - Reduced Instruction Set Computer). Зачатки этой архитектуры уходят своими корнями к компьютерам CDC6600, разработчики которых (Торнтон, Крэй и др.) осознали важность упрощения набора команд для построения быстрых вычислительных машин.
Эту традицию упрощения архитектуры С. Крэй с успехом применил при создании широко известной серии суперкомпьютеров компании Cray Research. Однако окончательно понятие RISC в современном его понимании сформировалось на базе трех исследовательских проектов компьютеров: процессора 801 компании IBM, процессора RISC университета Беркли и процессора MIPS Стенфордского университета.
Разработка экспериментального проекта компании IBM началась еще в конце 70-х годов, но его результаты никогда не публиковались и компьютер на его основе в промышленных масштабах не изготавливался. В 1980 году Д.Паттерсон со своими коллегами из Беркли начали свой проект и изготовили две машины, которые получили названия RISC-I и RISC-II. Главными идеями этих машин было отделение медленной памяти от высокоскоростных регистров и использование регистровых окон. В 1981году Дж.Хеннесси со своими коллегами опубликовал описание стенфордской машины MIPS, основным аспектом разработки которой была эффективная реализация конвейерной обработки посредством тщательного планирования компилятором его загрузки.
Эти три машины имели много общего. Все они придерживались архитектуры, отделяющей команды обработки от команд работы с памятью, и делали упор на эффективную конвейерную обработку. Система команд разрабатывалась таким образом, чтобы выполнение любой команды занимало небольшое количество машинных тактов (предпочтительно один машинный такт). Сама логика выполнения команд с целью повышения производительности ориентировалась на аппаратную, а не на микропрограммную реализацию. Чтобы упростить логику декодирования команд использовались команды фиксированной длины и фиксированного формата.
Среди других особенностей RISC-архитектур следует отметить наличие достаточно большого регистрового файла (в типовых RISC-процессорах реализуются 32 или большее число регистров по сравнению с 8 - 16 регистрами в CISC-архитектурах), что позволяет большему объему данных храниться в регистрах на процессорном кристалле большее время и упрощает работу компилятора по распределению регистров под переменные.
Для обработки, как правило, используются трехадресные команды, что помимо упрощения дешифрации дает возможность сохранять большее число переменных в регистрах без их последующей перезагрузки.
Ко времени завершения университетских проектов (1983-1984 гг.) обозначился также прорыв в технологии изготовления сверхбольших интегральных схем. Простота архитектуры и ее эффективность, подтвержденная этими проектами, вызвали большой интерес в компьютерной индустрии и с 1986 года началась активная промышленная реализация архитектуры RISC. К настоящему времени эта архитектура прочно занимает лидирующие позиции на мировом компьютерном рынке рабочих станций и серверов.
Развитие архитектуры RISC в значительной степени определялось прогрессом в области создания оптимизирующих компиляторов. Именно современная техника компиляции позволяет эффективно использовать преимущества большего регистрового файла, конвейерной организации и большей скорости выполнения команд. Современные компиляторы используют также преимущества другой оптимизационной техники для повышения производительности, обычно применяемой в процессорах RISC: реализацию задержанных переходов и суперскалярной обработки, позволяющей в один и тот же момент времени выдавать на выполнение несколько команд.
Следует отметить, что в последних разработках компании Intel (имеется в виду Pentium P54C и процессор следующего поколения P6), а также ее последователей-конкурентов (AMD R5, Cyrix M1, NexGen Nx586 и др.) широко используются идеи, реализованные в RISC-микропроцессорах, так что многие различия между CISC и RISC стираются. Однако сложность архитектуры и системы команд x86 остается и является главным фактором, ограничивающим производительность процессоров на ее основе.
Ашё 66 Блок-схема процессора
В процессоре UltraSPARC-1 применяется специальная подсистема ввода/вывода (MIU), которая обеспечивает управление всеми операциями ввода и вывода, которые осуществляются между локальными ресурсами: процессором, основной памятью, схемами управления и всеми внешними ресурсами системы. В частности, все системные транзакции, связанные с обработкой промахов кэш-памяти, прерываниями, наблюдением за когерентным состоянием кэш-памяти, операциями обратной записи и т.д., обрабатываются MIU. MIU взаимодействует с системой на частоте меньшей, чем частота UltraSPARC-1 в соотношении 1/2, или 1/3.Архитектура компьютеров Ultra

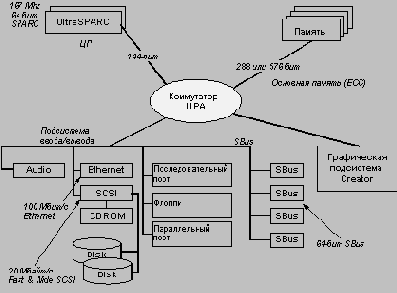

ашё. 6.9. Архитектура компьютеров Ultra 1 и Ultra 2

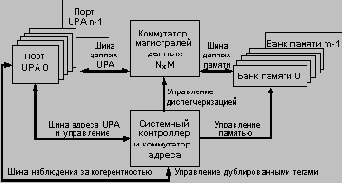

Ашё67 Типовой процессорный
ашё. 6.8. Масштабируемая архитекутра UPA
В отличие от традиционных мультипроцессорных систем, которые поддерживают когерентное состояние кэш-памяти и разделяют глобально наблюдаемую адресную шину, архитектура межсоединений UPA основана на пакетной коммутации сообщений по принципу точка-точка. Поддержка когерентного состояния кэш-памяти системы для настольных рабочих станций, включающих от 1 до 4 процессоров, осуществляется централизованным системным контроллером, а для больших серверов - распределенным системным контроллером. UPA может поддерживать дублирование наборов тегов всех кэшей системы и позволяет для каждой когерентной транзакции выполнять параллельно просмотр дублированных тегов и обращение к основной памяти.
Отход от традиционных методов построения мультипроцессорных систем, основанных на наблюдаемой шине или на справочнике, позволяет существенно минимизировать задержки доступа к данным благодаря сокращению потерь на обработку промахов кэш-памяти. В итоге архитектура межсоединений UPA позволяет полностью использовать высокую пропускную способность процессора UltraSPARC-1. Максимальная скорость передачи данных составляет 1.3 Гбайт/с при работе UPA на тактовой частоте 83 МГц.
Разработчики архитектуры UPA многое сделали с целью минимизации задержек доступа к данным. Например, UPA поддерживает раздельные шины адреса и данных. Именно эти широкие шины (адресная шина имеет ширину 64 бит (в соответствии со спецификацией 64-битовой архитектуры V9), а шина данных - 144 бит (128 бит данных и 16 бит для контроля ошибок)) обеспечивают пиковую пропускную способность системы. Наличие отдельных шин позволяет устранить задержки, возникающие при переключении разделяемой шины между данными и адресом, а также возможные конфликты доступа к общей шине.
UPA не только поддерживает отдельные шины адреса и данных, но позволяет также иметь несколько шин с организацией соединений точка-точка. Обычно в большинстве систем имеются несколько интерфейсов для обеспечения работы подсистемы ввода/вывода, графической подсистемы и процессора.
В мультипроцессорных системах требуются также дополнительные интерфейсы для организации связи между несколькими ЦП. Вместо одного набора шин данных и адреса для всех этих интерфейсов UPA допускает создание неограниченного количества шин.
Подобная организация имеет ряд достоинств. Наличие нескольких наборов шин позволяет минимизировать количество циклов арбитража и уменьшает вероятность конфликтов. Системный контроллер несет ответственность за работу и взаимодействие различных шин и может параллельно обрабатывать запросы нескольких шин. Он позволяет также уменьшить задержки, связанные с захватом шины. По существу, наличие нескольких шин адреса и данных означает меньшее число потенциальных главных устройств на каждом наборе шин. Для обеспечения наименьшей возможной задержки захвата шины используется распределенный конвейеризованный протокол арбитража. Каждый порт UPA имеет собственные схемы арбитража, при этом каждый порт в системе видит запросы шины всех других портов. Такая схема также позволяет уменьшить задержку доступа и обеспечивает увеличение общей производительности системы.
Архитектура UPA легко адаптируется для работы почти с любой конфигурацией системы (от однопроцессорной до массивно-параллельной). Разработчиками были предприняты специальные усилия с целью ее оптимизации для систем, содержащих от 1 до 4 процессоров. В результате до четырех тесно связанных процессоров и системный контроллер могут разделять доступ к одной и той же системной адресной шине. Однако на базе богатого набора транзакций и протокола когерентности, которые поддерживаются устройством интерфейса памяти процессора UltraSPARC-1 могут быть построены мультипроцессорные системы с большим количеством процессоров. В архитектуре UPA применяется протокол когерентности, построенный на основе операций записи с аннулированием соответствующих копий блока в кэш-памяти других процессоров системы и использующий для наблюдения дублированные теги. Процессор UltraSPARC поддерживает переходы состояний блоков кэш-памяти, соответствующие протоколам MOESI, MOSI и MSI.
Следует отметить, что в основу архитектуры UPA положены настолько гибкие принципы, что она позволяет иметь в системе не только несколько шин (мультиплексированных или раздельных), но и в широких пределах варьировать разрядность шины данных для удовлетворения различных требований к отношению стоимость/производительность. При этом в различных частях системы в зависимости от конкретных требований может использоваться разная скорость передачи данных. Например, разрядность шины данных системы ввода/вывода вполне может быть ограничена 64 битами, но для согласования с интерфейсом процессора более предпочтительна разрядность в 128 бит. С другой стороны, разрядность шины данных оперативной памяти системы может быть еще более увеличена для обеспечения высокой пропускной способности при использовании более медленных, но более дешевых микросхем памяти (в младших моделях компьютеров на базе микропроцессора UltraSPARC-1 используется 256-битовая шина данных памяти, а в старших моделях - 512-битовая).
Набор графических команд
UltraSPARC является первым универсальным процессором с 64-битовой архитектурой, обеспечивающий высокую пропускную способность, необходимую для реализации высокоскоростной графики и обработки видеоизображений в реальном масштабе времени. Расширенный набор команд UltraSPARC позволяет быстро (за один такт) выполнять достаточно сложные графические операции, для реализации которых обычно затрачивается несколько десятков тактов. При этом только три процента реальной площади кристалла было потрачено для реализации графических команд. Высокая производительность UltraSPARC и его способность выполнять декомпрессию и обработку видеоданных в реальном времени позволяют в ряде случае при построении системы обойтись без специальных дорогостоящих видеопроцессоров.
Высокоскоростная обработка графики и видеоизображений базируется на суперскалярной архитектуре процессора UltraSPARC. При этом для адресации данных (вычисления адресов команд загрузки и записи) широко используются целочисленные регистры, а для манипуляций с данными - регистры плавающей точки.
Такое функциональное разделение регистров существенно увеличивает пропускную способность процессора, обеспечивая приложению максимальное количество доступных регистров и параллельное выполнение команд.
Специальный набор видеокоманд UltraSPARC (VIS - Video Instruction Set) предоставляет широкие возможности обработки графических данных: команды упаковки и распаковки пикселей, команды параллельного сложения, умножения и сравнения данных, представленных в нескольких целочисленных форматах, команды выравнивания и слияния, обработки контуров изображений и адресации массивов. Эти графические команды оптимизированы для работы с малоразрядной целочисленной арифметикой, при использовании которой обычно возникают значительные накладные расходы из-за необходимости частого преобразования целочисленного формата в формат ПТ и обратно. Возможность увеличения разрядности промежуточных результатов обеспечивает дополнительную точность, необходимую для высококачественных графических изображений. Все операнды графических команд находятся в регистрах ПТ, что обеспечивает максимальное количество регистров для хранения промежуточных результатов вычислений и параллельное выполнение команд.
UltraSPARC поддерживает различные алгоритмы компрессии, используемые для разнообразных видеоприложений и обработки неподвижных изображений, включая H.261, MPEG-1, MPEG-2 и JPEG. Более того, он может обеспечивать скорости кодирования и декодирования, необходимые для организации видеоконференций в реальном времени.
Первые системы на базе нового процессора
В настоящее время Sun выпускает два типа настольных рабочих станций и серверов, оснащенных процессорами UltraSPARC: Ultra 1 и Ultra 2 (рисунок 6.9). В моделях Ultra 1 используются процессоры с тактовой частотой 143 и 167 МГц. При этом они комплектуются как стандартными видеоадаптерами TurboGX и TurboGXplus (модели 140 и 170), так и новыми мощными видеоподсистемами Creator и Creator3D (модель 170Е), позволяют наращивать объем оперативной памяти до 512 Мбайт, внутренних дисков до 4.2 Гбайт и устанавливать накопители на магнитной ленте, флоппи-дисководы и считывающие устройства с компакт-дисков.
Эти системы обеспечивают уровень производительности в 252 SPECint92 и 351 SPECfp92 при тактовой частоте 167 МГц. Модели 170Е оснащаются контроллерами Fast&Wide SCSI-2 и 100Base-T Ethernet.
Модели Ultra 2 - это однопроцессорные и двухпроцессорные системы на базе 200 МГц процессора UltraSPARC (332 SPECint92 и 505 SPECfp92), имеющие максимальный объем оперативной памяти 1 Гбайт. Появление следующих моделей, построенных на процессорах UltraSPARC II (420 SPECint92 и 660 SPECfp92), ожидается в середине 1996 года.
Таким образом, выпуск 64-битового процессора UltraSPARC и первых компьютеров на его основе ознаменовал собой новый этап в развитии Sun Microsystems. Компания планирует постепенно перевести на эти процессоры все свои изделия, включая рабочие станции и серверы начального уровня. Конечно для широкого внедрения новой концепции обработки данных, получившей название UltraComputing, понадобится некоторое время, но уже сейчас очевидно, что ориентация Sun на обеспечение высокой сбалансированной производительности для широкого класса прикладных систем, высокой пропускной способности передачи данных для сетевых приложений и построение эффективных средств визуализации и обработки видеоданных в реальном времени позволяет ей сохранять лидирующие позиции на современном рынке компьютеров для научно-технических и бизнес-приложений.
Б Совмещение чтения и записи регистров в одном такте
Рисунок 5.9, б. Совмещение чтения и записи регистров в одном тактеВ этом примере все команды, следующие за командой ADD, используют результат ее выполнения. Команда ADD записывает результат в регистр R1, а команда SUB читает это значение. Если не предпринять никаких мер для того, чтобы предотвратить этот конфликт, команда SUB прочитает неправильное значение и попытается его использовать. На самом деле значение, используемое командой SUB, является даже неопределенным: хотя логично предположить, что SUB всегда будет использовать значение R1, которое было присвоено какой-либо командой, предшествовавшей ADD, это не всегда так. Если произойдет прерывание между командами ADD и SUB, то команда ADD завершится, и значение R1 в этой точке будет соответствовать результату ADD. Такое непрогнозируемое поведение очевидно неприемлемо.
Проблема, поставленная в этом примере, может быть разрешена с помощью достаточно простой аппаратной техники, которая называется пересылкой или продвижением данных (data forwarding), обходом (data bypassing), иногда закороткой (short-circuiting). Эта аппаратура работает следующим образом. Результат операции АЛУ с его выходного регистра всегда снова подается назад на входы АЛУ. Если аппаратура обнаруживает, что предыдущая операция АЛУ записывает результат в регистр, соответствующий источнику операнда для следующей операции АЛУ, то логические схемы управления выбирают в качестве входа для АЛУ результат, поступающий по цепи "обхода" , а не значение, прочитанное из регистрового файла (рисунок 5.10).
, Б

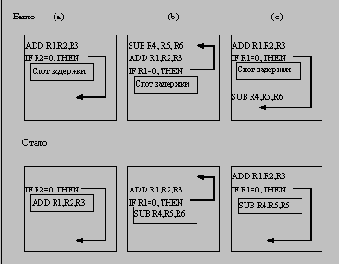

Рисунок 5.17, бСтатическое прогнозирование условных переходов: использование технологии
компиляторов
Имеются два основных метода, которые можно использовать для статического предсказания переходов: метод исследования структуры программы и метод использования информации о профиле выполнения программы, который собран в результате предварительных запусков программы. Использование структуры программы достаточно просто: в качестве исходной точки можно предположить, например, что все идущие назад по программе переходы являются выполняемыми, а идущие вперед по программе - невыполняемыми. Однако эта схема не очень эффективна для большинства программ. Основываясь только на структуре программы просто трудно сделать лучший прогноз.
Чтобы обеспечить столь высокий уровень

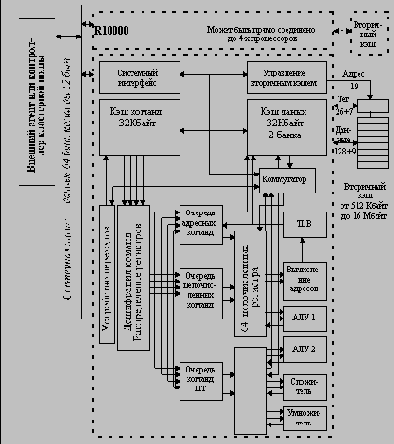

Рисунок 6.12. Блок-схема микропроцессора R10000
Чтобы обеспечить столь высокий уровень производительности в процессоре R10000 реализованы многие последние достижения в области технологии и архитектуры процессоров. На рисунке 6.12 показана блок-схема этого микропроцессора.
схема процессора, который включает пять

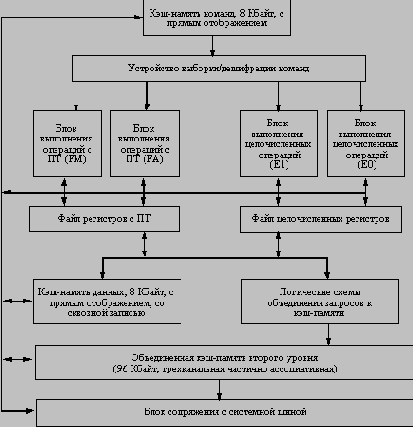

Рисунок 6.18. Блок-схема процессора Alpha 21164
На рисунке 6.18 представлена блок- схема процессора, который включает пять функциональных устройств: устройство управления потоком команд (IBOX), целочисленное устройство (EBOX), устройство плавающей точки (FBOX), устройство управления памятью (MBOX) и устройство управления кэш-памятью и интерфейсом шины (CBOX). На рисунке также показаны три расположенных на кристалле кэш-памяти. Кэш-память команд и кэш-память данных представляют собой первичные кэши, реализующие прямое отображение. Множественно-ассоциативная кэш-память второго уровня предназначена для хранения команд и данных. Длина конвейеров процессора 21164 варьируется от 7 ступеней для выполнения целочисленных команд и 9 ступеней для реализации команд с плавающей точкой до 12 ступеней при выполнении команд обращения к памяти в пределах кристалла и переменного числа ступеней при выполнении команд обращения к памяти за пределами кристалла.
Устройство управления потоком команд осуществляет выборку и декодирование команд из кэша команд и направляет их для выполнения в соответствующие исполнительные устройства после разрешения всех конфликтов по регистрам и функциональным устройствам. Оно управляет выполнением программы и всеми аспектами обработки исключительных ситуаций, ловушек и прерываний. Кроме того, оно обеспечивает управление всеми исполнительными устройствами, контролируя все цепи обхода данных и записи в регистровый файл. Устройство управления содержит 8 Кбайт кэш команд, схемы предварительной выборки команд и связанный с ними буфер перезагрузки, схемы прогнозирования направления условных переходов и буфер преобразования адресов команд (ITB).
Целочисленное исполнительное устройство выполняет целочисленные команды, вычисляет виртуальные адреса для всех команд загрузки и записи, выполняет целочисленные команды условного перехода и все другие команды управления. Оно включает в себя регистровый файл и несколько функциональных устройств, расположенных на четырех ступенях двух параллельных конвейеров. Первый конвейер содержит сумматор, устройство логических операций, сдвигатель и умножитель. Второй конвейер содержит сумматор, устройство логических операций и устройство выполнения команд управления.
Устройство плавающей точки состоит из двух конвейерных исполнительных устройств: конвейера сложения, который выполняет все команды плавающей точки, за исключением команд умножения, и конвейер умножения, который выполняет команды умножения с плавающей точкой. Два специальных конвейера загрузки и один конвейер записи данных позволяют командам загрузки/записи выполняться параллельно с выполнением операций с плавающей точкой. Аппаратно поддерживаются все режимы округления, предусмотренные стандартами IEEE и VAX.
Устройство управления памятью выполняет все команды загрузки, записи и барьерные операции синхронизации. Оно содержит полностью ассоциативный 64-строчный буфер преобразования адресов (DTB), 8 Кбайт кэш-память данных с прямым отображением, файл адресов промахов и буфер записи. Длина строки в кэше данных равна 32 байтам, он имеет два порта по чтению и реализован по принципу сквозной записи. Он индексируется разрядами физического адреса и в тегах хранятся физические адреса. В устройство управления памятью в каждом такте может поступать до двух виртуальных адресов из целочисленного устройства. DTB также имеет два порта, поэтому он может одновременно выполнять преобразование двух виртуальных адресов в физические. Команды загрузки обращаются к кэшу данных и возвращают результат в регистровый файл в случае попадания. При этом задержка составляет два такта. В случае промаха физические адреса направляются в файл адресов промахов, где они буферизуются и ожидают завершения обращения к кэш-памяти второго уровня. Команды записи записывают данные в кэш данных в случае попадания и всегда помещают данные в буфер записи, где они ожидают обращения к кэш-памяти второго уровня.
Отличительной особенностью микропроцессора 21164 является размещение на кристалле вторичного трехканального множественно-ассоциативного кэша, емкостью 96 Кбайт. Вторичный кэш резко снижает количество обращений к внешней шине микропроцессора. Кроме вторичного кэша на кристалле поддерживается работа с внешним кэшем третьего уровня.
Сочетание большого количества вычислительных устройств, более быстрого выполнения операций с плавающей точкой (четыре такта вместо шести), более быстрого доступа к первичному кэшу (два такта вместо трех) обеспечивают новому микропроцессору рекордные параметры производительности.
вывода посредством синхронной шины. Процессор
Рисунок 6.10. Блок-схема процессора PA 7100
Процессор подсоединяется к памяти и подсистеме ввода/ вывода посредством синхронной шины. Процессор может работать с тремя разными отношениями внутренней и внешней тактовой частоты в зависимости от частоты внешней шины: 1:1, 3:2 и 2:1. Это позволяет использовать в системах разные по скорости микросхемы памяти.
Конструктивно на кристалле PA-7100 размещены целочисленный процессор, процессор для обработки чисел с плавающей точкой, устройство управления кэшем, унифицированный буфер TLB, устройство управления, а также ряд интерфейсных схем. Целочисленный процессор включает АЛУ, устройство сдвига, сумматор команд перехода, схемы проверки кодов условий, схемы обхода, универсальный регистровый файл, регистры управления и регистры адресного конвейера. Устройство управления кэш-памятью содержит регистры, обеспечивающие перезагрузку кэш-памяти при возникновении промахов и контроль когерентного состояния памяти. Это устройство содержит также адресные регистры сегментов, буфер преобразования адреса TLB и аппаратуру хеширования, управляющую перезагрузкой TLB. В состав процессора плавающей точки входят устройство умножения, арифметико-логическое устройство, устройство деления и извлечения квадратного корня, регистровый файл и схемы "закоротки" результата. Интерфейсные устройства включают все необходимые схемы для связи с кэш-памятью команд и данных, а также с шиной данных. Обобщенный буфер TLB содержит 120 строк ассоциативной памяти фиксированного размера и 16 строк переменного размера.

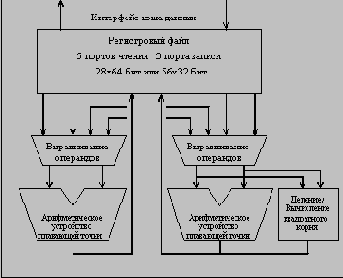

Устройство плавающей точки (рисунок 6.11) реализует арифметику с одинарной и двойной точностью в стандарте IEEE 754. Его устройство умножения используется также для выполнения операций целочисленного умножения. Устройства деления и вычисления квадратного корня работают с удвоенной частотой процессора. Арифметико-логическое устройство выполняет операции сложения, вычитания и преобразования форматов данных. Регистровый файл состоит из 28 64-битовых регистров, каждый из которых может использоваться как два 32-битовых регистра для выполнения операций с плавающей точкой одинарной точности. Регистровый файл имеет пять портов чтения и три порта записи, которые обеспечивают одновременное выполнение операций умножения, сложения и загрузки/записи.
Большинство улучшений производительности процессора связано с увеличением тактовой частоты до 100 МГц по сравнению с 66 МГц у его предшественника.
схема процессора Power PC 604
Рисунок 6.20. Блок- схема процессора Power PC 604Процессор 604 имеет 64-битовую внешнюю шину данных и 32-битовую шину адреса. Интерфейсный протокол процессора 604 позволяет нескольким главным устройствам шины конкурировать за системные ресурсы при наличии централизованного внешнего арбитра. Кроме того, внутренние логические схемы наблюдения за шиной поддерживают когерентность кэш-памяти в мультипроцессорных конфигурациях. Процессор 604 обеспечивает как одиночные, так и групповые пересылки данных при обращении к основной памяти.
Более мелкие файлы
Более мелкие файлыДругой характерной чертой пользовательской базы ПК является то, что файлы, используемые этими клиентами, существенно меньше по размеру, чем аналогичные файлы, используемые на рабочих станциях. Об очень немногих приложениях ПК можно сказать, что они характеризуются "интенсивным использованием данных" (см. разд. 3.1.3) главным образом потому, что управление памятью в операционных системах ПК сложно и ограничено по возможностям. Сама природа такой среды, связанная с интенсивной работой с атрибутами, определяет выбор конфигурации системы для решения проблем организации произвольного доступа.

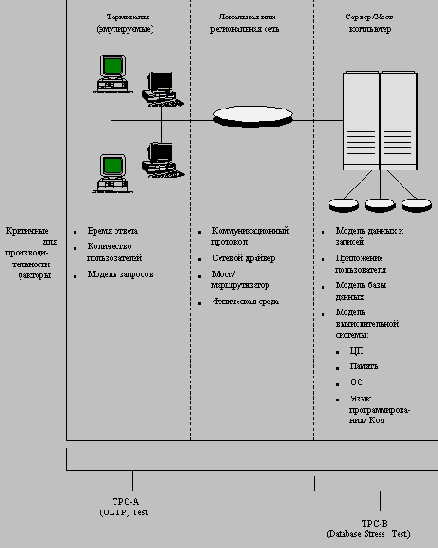

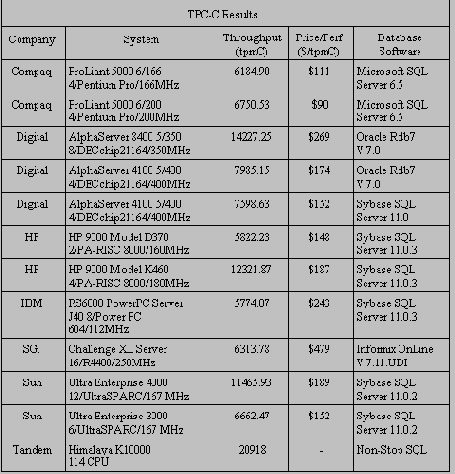

Будущие тесты TPC
Будущие тесты TPC
Совсем недавно (см. ComputerWorld-Moscow, N15, 1995) TPC объявил об отмене тестов TPC-A и TPC-B. Отныне для оценки систем будут применяться существующий тестовый пакет TPC-C, новые тесты TPC-D и TPC-E, а также два еще полностью не разработанных теста. Представленный в первом квартале 1995 года тест TPC-D предназначен для оценки производительности систем принятия решений. Для оценки систем масштаба предприятия во втором квартале 1995 года TPC должен был представить тест TPC-E и его альтернативный вариант, не имеющий пока названия. Кроме того, TPC продолжает разработку тестовых пакетов для оценки баз данных и систем клиент/сервер. Первых результатов, полученных с помощью этих новых методов, следует ожидать не раньше середины 1996 года.
Буфер целевых адресов переходов
Рисунок 5.30. Буфер целевых адресов переходов
Каждая строка этого буфера включает программный адрес команды перехода, прогнозируемый адрес следующей команды и предысторию команды перехода (рисунок 5.30).
Биты предыстории представляют собой информацию о выполнении или невыполнении условий перехода данной команды в прошлом. Обращение к буферу целевых адресов перехода (сравнение с полями программных адресов команд перехода) производится с помощью текущего значения счетчика команд на этапе выборки очередной команды. Если обнаружено совпадение (попадание в терминах кэш-памяти), то по предыстории команды прогнозируется выполнение или невыполнение условий команды перехода, и немедленно производится выборка и дешифрация команд из прогнозируемой ветви программы. Считается, что предыстория перехода, содержащая информацию о двух предшествующих случаях выполнения этой команды, позволяет прогнозировать развитие событий с вполне достаточной вероятностью.
Существуют и некоторые вариации этого метода. Основной их смысл заключается в том, чтобы хранить в процессоре одну или несколько команд из прогнозируемой ветви перехода. Этот метод может применяться как в совокупности с буфером целевых адресов перехода, так и без него, и имеет два преимущества. Во-первых, он позволяет выполнять обращения к буферу целевых адресов перехода в течение более длительного времени, а не только в течение времени последовательной выборки команд. Это позволяет реализовать буфер большего объема. Во-вторых, буферизация самих целевых команд позволяет использовать дополнительный метод оптимизации, который называется свертыванием переходов (branch folding). Свертывание переходов может использоваться для реализации нулевого времени выполнения самих команд безусловного перехода, а в некоторых случаях и нулевого времени выполнения условных переходов. Рассмотрим буфер целевых адресов перехода, который буферизует команды из прогнозируемой ветви. Пусть к нему выполняется обращение по адресу команды безусловного перехода.
Единственной задачей этой команды безусловного перехода является замена текущего значения счетчика команд. В этом случае, когда буфер адресов регистрирует попадание и показывает, что переход безусловный, конвейер просто может заменить команду, которая выбирается из кэш-памяти (это и есть сама команда безусловного перехода), на команду из буфера. В некоторых случаях таким образом удается убрать потери для команд условного перехода, если код условия установлен заранее.
Еще одним методом уменьшения потерь на переходы является метод прогнозирования косвенных переходов, а именно переходов, адрес назначения которых меняется в процессе выполнения программы (в run-time). Компиляторы языков высокого уровня будут генерировать такие переходы для реализации косвенного вызова процедур, операторов select или case и вычисляемых операторов goto в Фортране. Однако подавляющее большинство косвенных переходов возникает в процессе выполнения программы при организации возврата из процедур. Например, для тестовых пакетов SPEC возвраты из процедур в среднем составляют 85% общего числа косвенных переходов.
Хотя возвраты из процедур могут прогнозироваться с помощью буфера целевых адресов переходов, точность такого метода прогнозирования может оказаться низкой, если процедура вызывается из нескольких мест программы или вызовы процедуры из одного места программы не локализуются по времени. Чтобы преодолеть эту проблему, была предложена концепция небольшого буфера адресов возврата, работающего как стек. Эта структура кэширует последние адреса возврата: во время вызова процедуры адрес возврата вталкивается в стек, а во время возврата он оттуда извлекается. Если этот кэш достаточно большой (например, настолько большой, чтобы обеспечить максимальную глубину вложенности вызовов), он будет прекрасно прогнозировать возвраты. На рисунке 5.31 показано исполнение такого буфера возвратов, содержащего от 1 до 16 строк (элементов) для нескольких тестов SPEC.

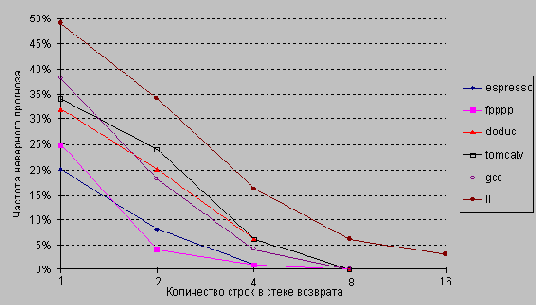

Точность прогноза в данном случае есть доля адресов возврата, предсказанных правильно.
Поскольку глубина вызовов процедур обычно не большая, за некоторыми исключениями даже небольшой буфер работает достаточно хорошо. В среднем возвраты составляют 81% общего числа косвенных переходов для этих шести тестов.
Схемы прогнозирования условных переходов ограничены как точностью прогноза, так и потерями в случае неправильного прогноза. Как мы видели, типичные схемы прогнозирования достигают точности прогноза в диапазоне от 80 до 95% в зависимости от типа программы и размера буфера. Кроме увеличения точности схемы прогнозирования, можно пытаться уменьшить потери при неверном прогнозе. Обычно это делается путем выборки команд по обоим ветвям (по предсказанному и по непредсказанному направлению). Это требует, чтобы система памяти была двухпортовой, включала кэш-память с расслоением, или осуществляла выборку по одному из направлений, а затем по другому (как это делается в IBM POWER-2). Хотя подобная организация увеличивает стоимость системы, возможно это единственный способ снижения потерь на условные переходы ниже определенного уровня. Другое альтернативное решение, которое используется в некоторых машинах, заключается в кэшировании адресов или команд из нескольких направлений (ветвей) в целевом буфере.
Буфер прогнозирования переходов (2,2)

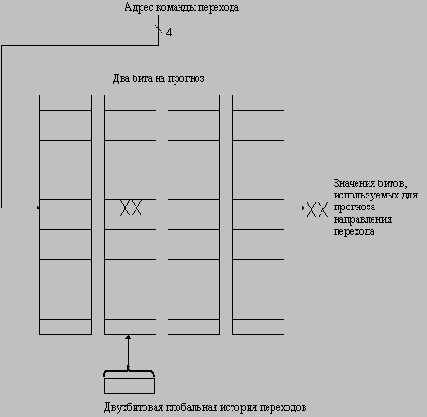

Рисунок 5.29. Буфер прогнозирования переходов (2,2)
В этой реализации имеется тонкий эффект: поскольку буфер прогнозирования не является кэш-памятью, счетчики, индексируемые единственным значением глобальной схемы прогнозирования, могут в действительности в некоторый момент времени соответствовать разным командам перехода; это не отличается от того, что мы видели и раньше: прогноз может не соответствовать текущему переходу. На рисунке 5.29 с целью упрощения понимания буфер изображен как двумерный объект. В действительности он может быть реализован просто как линейный массив двухбитовой памяти; индексация выполняется путем конкатенации битов глобальной истории и соответствующим числом бит, требуемых от адреса перехода. Например, на рисунке 5.29 в буфере (2,2) с общим числом строк, равным 64, четыре младших разряда адреса команды перехода и два бита глобальной истории формируют 6-битовый индекс, который может использоваться для обращения к 64 счетчикам.

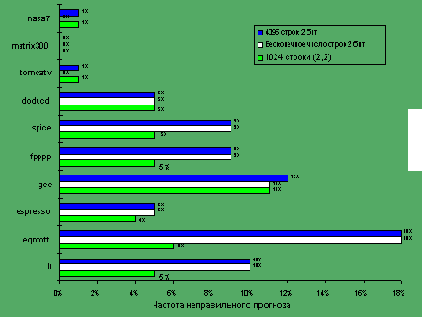

На рисунке 5.28 представлены результаты для сравнения простой двухбитовой схемы прогнозирования с 4К строками и схемы прогнозирования (2,2) с 1К строками. Как можно видеть, эта последняя схема прогнозирования не только превосходит простую двухбитовую схему прогнозирования с тем же самым количеством бит состояния, но часто превосходит даже двухбитовую схему прогнозирования с неограниченным (бесконечным) количеством строк. Имеется широкий спектр корреляционных схем прогнозирования, среди которых схемы (0,2) и (2,2) являются наиболее интересными.
Буфера прогнозирования условных переходов
Буфера прогнозирования условных переходовПростейшей схемой динамического прогнозирования направления условных переходов является буфер прогнозирования условных переходов (branch-prediction buffer) или таблица "истории" условных переходов (branch history table). Буфер прогнозирования условных переходов представляет собой небольшую память, адресуемую с помощью младших разрядов адреса команды перехода. Каждая ячейка этой памяти содержит один бит, который говорит о том, был ли предыдущий переход выполняемым или нет. Это простейший вид такого рода буфера. В нем отсутствуют теги, и он оказывается полезным только для сокращения задержки перехода в случае, если эта задержка больше, чем время, необходимое для вычисления значения целевого адреса перехода. В действительности мы не знаем, является ли прогноз корректным (этот бит в соответствующую ячейку буфера могла установить совсем другая команда перехода, которая имела то же самое значение младших разрядов адреса). Но это не имеет значения. Прогноз - это только предположение, которое рассматривается как корректное, и выборка команд начинается по прогнозируемому направлению. Если же предположение окажется неверным, бит прогноза инвертируется. Конечно такой буфер можно рассматривать как кэш-память, каждое обращение к которой является попаданием, и производительность буфера зависит от того, насколько часто прогноз применялся и насколько он оказался точным.
Однако простая однобитовая схема прогноза имеет недостаточную производительность. Рассмотрим, например, команду условного перехода в цикле, которая являлась выполняемым переходом последовательно девять раз подряд, а затем однажды невыполняемым. Направление перехода будет неправильно предсказываться при первой и при последней итерации цикла. Неправильный прогноз последней итерации цикла неизбежен, поскольку бит прогноза будет говорить, что переход "выполняемый" (переход был девять раз подряд выполняемым). Неправильный прогноз на первой итерации происходит из-за того, что бит прогноза инвертируется при предыдущем выполнении последней итерации цикла, поскольку в этой итерации переход был невыполняемым. Таким образом, точность прогноза для перехода, который выполнялся в 90% случаев, составила только 80% (2 некорректных прогноза и 8 корректных). В общем случае, для команд условного перехода, используемых для организации циклов, переход является выполняемым много раз подряд, а затем один раз оказывается невыполняемым. Поэтому однобитовая схема прогнозирования будет неправильно предсказывать направление перехода дважды (при первой и при последней итерации).

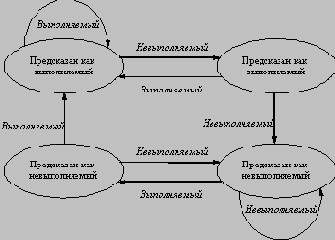

Для исправления этого положения часто используется схема двухбитового прогноза. В двухбитовой схеме прогноз должен быть сделан неверно дважды, прежде чем он изменится на противоположное значение. На рисунке 5.27 представлена диаграмма состояний двухбитовой схемы прогнозирования направления перехода.
Цели разработки
Цели разработкиПервоначальная разработка NFS имела следующие цели:
Целочисленные АЛУ
Целочисленные АЛУВ микропроцессоре R10000 имеются два целочисленных АЛУ: АЛУ1 и АЛУ2. Время выполнения всех целочисленных операций АЛУ (за исключением операций умножения и деления) и частота повторений составляют один такт.
Оба АЛУ выполняют стандартные операции сложения, вычитания и логические операции. Эти операции завершаются за один такт. АЛУ1 обрабатывает все команды перехода, а также операции сдвига, а АЛУ2 - все операции умножения и деления с использованием итерационных алгоритмов. Целочисленные операции умножения и деления помещают свои результаты в регистры EntryHi и EntryLo.
Во время выполнения операций умножения в АЛУ2 могут выполняться другие однотактные команды, но сам умножитель оказывается занятым. Однако когда умножитель заканчивает свою работу, АЛУ2 оказывается занятым на два такта, чтобы обеспечить запись результата в два регистра. Во время выполнения операций деления, которые имеют очень большую задержку, АЛУ2 занято на все время выполнения операции.
Целочисленные операции умножения вырабатывают произведение с двойной точностью. Для операций с одинарной точностью происходит распространение знака результата до 64 бит прежде, чем он будет помещен в регистры EntryHi и EntryLo. Время выполнения операций с двойной точностью примерно в два раза превосходит время выполнения операций с одинарной точностью.
Централизованная схема управления

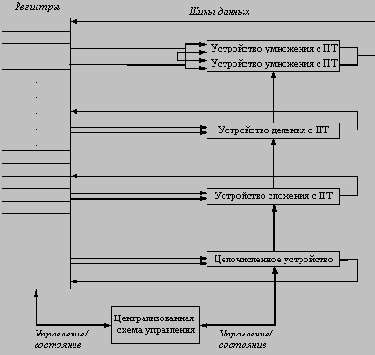

Рисунок 5.25. Централизованная схема управления
Машина CDC 6600 имела 16 отдельных функциональных устройств (4 устройства для операций с плавающей точкой, 5 устройств для организации обращений к основной памяти и 7 устройств для целочисленных операций). В нашем случае централизованная схема обнаружения конфликтов имеет смысл только для устройства плавающей точки. Предположим, что имеются два умножителя, один сложитель, одно устройство деления и одно целочисленное устройство для всех операций обращения к памяти, переходов и целочисленных операций. Хотя устройств в этом примере гораздо меньше, чем в CDC 6600, он достаточно мощный для демонстрации основных принципов работы. Поскольку как наша машина, так и CDC 6600 являются машинами с операциями регистр-регистр (операциями загрузки/записи), в обеих машинах методика практически одинаковая. На рисунке 5.25 показана подобная машина.
Каждая команда проходит через централизованную схему обнаружения конфликтов, которая определяет зависимости по данным; этот шаг соответствует стадии выдачи команд и заменяет часть стадии ID в нашем конвейере. Эти зависимости определяют затем моменты времени, когда команда может читать свои операнды и начинать выполнение операции. Если централизованная схема решает, что команда не может немедленно выполняться, она следит за всеми изменениями в аппаратуре и решает, когда команда сможет выполняться. Эта же централизованная схема определяет также когда команда может записать результат в свой регистр результата. Таким образом, все схемы обнаружения и разрешения конфликтов здесь выполняются устройством центрального управления.
Каждая команда проходит четыре стадии своего выполнения. (Поскольку в данный момент мы интересуемся операциями плавающей точки, мы не рассматриваем стадию обращения к памяти). Рассмотрим эти стадии сначала неформально, а затем детально рассмотрим как централизованная схема поддерживает необходимую информацию, которая определяет обработку при переходе с одной стадии на другую.
Следующие четыре стадии заменяют стадии ID, EX и WB в стандартном конвейере:
Централизованная схема следит за возможностью выборки источников операндов для соответствующей команды. Операнд-источник доступен, если отсутствует выполняющаяся команда, которая записывает результат в этот регистр или если в данный момент времени в регистр, содержащий операнд, выполняется запись из работающего функционального устройства. Если операнды-источники доступны, централизованная схема сообщает функциональному устройству о необходимости чтения операндов из регистров и начале выполнения операции. Централизованная схема разрешает конфликты RAW на этой стадии динамически и команды могут посылаться для выполнения не в порядке, предписанном программой. Эта стадия, совместно со стадией выдачи, завершает работу стадии ID простого конвейера.
Конфликт типа WAR существует, если имеется последовательность команд, аналогичная представленной в нашем примере с командами ADDF и SUBF. В том примере мы имели следующую последовательность команд:
DIVF F0,F2,F4
ADDF F10,F0,F8
SUBF F8,F8,F14
Команда ADDF имеет операнд-источник F8, который является тем же самым регистром, что и регистр результата команды SUBF. Но в действительности команда ADDF зависит от предыдущей команды. Централизованная схема управления будет блокировать выдачу команды SUBF до тех пор, пока команда ADDF не прочитает свои операнды. Тогда в общем случае завершающейся команде не разрешается записывать свои результаты если:
Если этот конфликт типа WAR не существует, централизованная схема управления сообщает функциональному устройству о необходимости записи результата в регистр назначения. Эта стадия заменяет стадию WB в простом конвейере.
Основываясь на своей собственной структуре данных, централизованная схема управления управляет продвижением команды с одной ступени на другую взаимодействуя с функциональными устройствами. Но имеется небольшое усложнение: в регистровом файле имеется только ограниченное число магистралей для операндов-источников и магистралей для записи результата. Централизованная схема управления должна гарантировать, что количество функциональных устройств, которым разрешено продолжать работу на ступенях 2 и 4 не превышает числа доступных шин. Мы не будем вдаваться в дальнейшие подробности и упомянем лишь, что CDC 6600 решала эту проблему путем объединения 16 функциональных устройств друг с другом в четыре группы и поддержки для каждой группы устройств набора шин, называемых магистралями данных (data trunks). Только одно устройство в группе могло читать операнды или записывать свой результат в течение одного такта.
Интересным вопросом является стоимость и преимущества централизованного управления.
Разработчики CDC 6600 оценивают улучшение производительности для программ на Фортране в 1.7 раза, а для вручную запрограммированных на языке ассемблера программ в 2.5 раза. Однако эти оценки делались в то время, когда отсутствовали программные средства планирования загрузки конвейера, полупроводниковая основная память и кэш-память (с малым временем доступа). Централизованная схема управления CDC 6600 имела примерно столько же логических схем, что и одно из функциональных устройств, что на удивление мало. Основная стоимость определялась большим количеством шин (магистралей) - примерно в четыре раза больше по сравнению с машиной, которая выполняла бы команды в строгом порядке, заданном программой.
Централизованная схема управления не обрабатывает несколько ситуаций. Например, когда команда записывает свой результат, зависимая команда в конвейере должна дожидаться разрешения обращения к регистровому файлу, поскольку все результаты всегда записываются в регистровый файл и никогда не используется методика "ускоренной пересылки". Это увеличивает задержку и ограничивает возможность инициирования нескольких команд, ожидающих результата. Что касается CDC 6600, то конфликты типа WAW являются очень редкими, так что приостановки, которые они вызывают, возможно не являются существенными. Однако в следующем разделе мы увидим, что динамическое планирование дает возможность совмещенного выполнения нескольких итераций цикла. Чтобы это делать эффективно, требуется схема обработки конфликтов типа WAW, которые вероятно увеличиваются по частоте при совмещении выполнения нескольких итераций.
Частота использования различных методов адресации на программах TeX, Spice, GCC
Рисунок 5.2. Частота использования различных методов адресации на программах TeX, Spice, GCC
Этот же вопрос важен и для непосредственной адресации. Непосредственная адресация используется при выполнении арифметических операций, операций сравнения, а также для загрузки констант в регистры. Результаты анализа статистики показывают, что в подавляющем числе случаев 16 разрядов оказывается вполне достаточно (хотя для вычисления адресов намного реже используются и более длинные константы).
Важным вопросом построения любой системы команд является оптимальное кодирование команд. Оно определяется количеством регистров и применяемых методов адресации, а также сложностью аппаратуры, необходимой для декодирования. Именно поэтому в современных RISC-архитектурах используются достаточно простые методы адресации, позволяющие резко упростить декодирование команд. Более сложные и редко встречающиеся в реальных программах методы адресации реализуются с помощью дополнительных команд, что вообще говоря приводит к увеличению размера программного кода. Однако такое увеличение длины программы с лихвой окупается возможностью простого увеличения тактовой частоты RISC-процессоров.
Типы команд
Команды традиционного машинного уровня можно разделить на несколько типов, которые показаны на рисунке 5.3.
| Тип операции | Примеры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Арифметические и логические | Целочисленные арифметические и логические операции: сложение, вычитание, логическое сложение, логическое умножение и т.д. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Пересылки данных | Операции загрузки/записи | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Управление потоком команд | Безусловные и условные переходы, вызовы процедур и возвраты | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Системные операции | Системные вызовы, команды управления виртуальной памятью и т.д. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Операции с плавающей точкой |
Операции сложения, вычитания, умножения и деления над вещественными числами | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Десятичные операции | Десятичное сложение, умножение, преобразование форматов и т.д. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Операции над строками | Пересылки, сравнения и поиск строк | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Частота заполнения одного слота задержки условного перехода

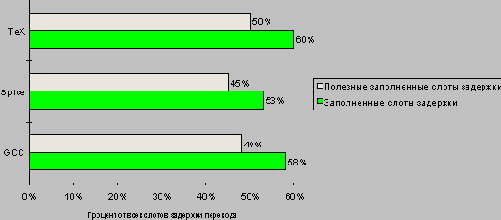

Рисунок 5.18. Частота заполнения одного слота задержки условного перехода
Альтернативная техника для предсказания переходов основана на информации о профиле выполнения программы, собранной во время предыдущих прогонов. Ключевым моментом, который делает этот подход заслуживающим внимания, является то, что поведение переходов при выполнении программы часто повторяется, т.е. каждый отдельный переход в программе часто оказывается смещенным в одну из сторон: он либо выполняемый, либо невыполняемый. Проведенные многими авторами исследования показывают достаточно успешное предсказания переходов с использованием этой стратегии.
В следующей главе мы рассмотрим использование схем динамического прогнозирования, основанного на поведении программы во время ее работы. Мы также рассмотрим несколько методов планирования кода во время компиляции. Эта методика требует статического предсказания переходов, таким образом идеи этого раздела являются важными.
Что происходит во время записи?
4. Что происходит во время записи?При обращениях к кэш-памяти на реальных программах преобладают обращения по чтению. Все обращения за командами являются обращениями по чтению и большинство команд не пишут в память. Обычно операции записи составляют менее 10% общего трафика памяти. Желание сделать общий случай более быстрым означает оптимизацию кэш-памяти для выполнения операций чтения, однако при реализации высокопроизводительной обработки данных нельзя пренебрегать и скоростью операций записи.
К счастью, общий случай является и более простым. Блок из кэш-памяти может быть прочитан в то же самое время, когда читается и сравнивается его тег. Таким образом, чтение блока начинается сразу как только становится доступным адрес блока. Если чтение происходит с попаданием, то блок немедленно направляется в процессор. Если же происходит промах, то от заранее считанного блока нет никакой пользы, правда нет и никакого вреда.
Однако при выполнении операции записи ситуация коренным образом меняется. Именно процессор определяет размер записи (обычно от 1 до 8 байтов) и только эта часть блока может быть изменена. В общем случае это подразумевает выполнение над блоком последовательности операций чтение-модификация-запись: чтение оригинала блока, модификацию его части и запись нового значения блока. Более того, модификация блока не может начинаться до тех пор, пока проверяется тег, чтобы убедиться в том, что обращение является попаданием. Поскольку проверка тегов не может выполняться параллельно с другой работой, то операции записи отнимают больше времени, чем операции чтения.
Очень часто организация кэш-памяти в разных машинах отличается именно стратегией выполнения записи. Когда выполняется запись в кэш-память имеются две базовые возможности:
Модифицированный блок кэш-памяти записывается в основную память только когда он замещается. Для сокращения частоты копирования блоков при замещении обычно с каждым блоком кэш-памяти связывается так называемый бит модификации (dirty bit). Этот бит состояния показывает был ли модифицирован блок, находящийся в кэш-памяти. Если он не модифицировался, то обратное копирование отменяется, поскольку более низкий уровень содержит ту же самую информацию, что и кэш-память.
Оба подхода к организации записи имеют свои преимущества и недостатки. При записи с обратным копированием операции записи выполняются со скоростью кэш-памяти, и несколько записей в один и тот же блок требуют только одной записи в память более низкого уровня. Поскольку в этом случае обращения к основной памяти происходят реже, вообще говоря требуется меньшая полоса пропускания памяти, что очень привлекательно для мультипроцессорных систем. При сквозной записи промахи по чтению не влияют на записи в более высокий уровень, и, кроме того, сквозная запись проще для реализации, чем запись с обратным копированием. Сквозная запись имеет также преимущество в том, что основная память имеет наиболее свежую копию данных. Это важно в мультипроцессорных системах, а также для организации ввода/вывода.
Когда процессор ожидает завершения записи при выполнении сквозной записи, то говорят, что он приостанавливается для записи (write stall). Общий прием минимизации остановов по записи связан с использованием буфера записи (write buffer), который позволяет процессору продолжить выполнение команд во время обновления содержимого памяти. Следует отметить, что остановы по записи могут возникать и при наличии буфера записи.
| Метод | Доля промахов |
Потери при промахе |
Время обращения при попадании | Сложность аппаратуры | Примечания |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Увеличение размера блока | + | - | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Повышение степени ассоциативности | + | - | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кэш-память с вспомогательным кэшем | + | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Псевдоассоциативные кэши | + | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аппаратная предварительная выборка команд и данных | + | 2 | Предварительная выборка данных затруднена | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Предварительная выборка под управлением компилятора | + | 3 | Требует также неблокируемой кэш-памяти | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Специальные методы для уменьшения промахов | + | 0 | Вопрос ПО | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Установка приоритетов промахов по чтению над записями | + | 1 | Просто для однопроцессорных систем | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Использование подблоков | + | + | 1 | Сквозная запись + подблок на 1 слово помогают записям | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Пересылка требуемого слова первым | + | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Неблокируемые кэши | + | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кэши второго уровня | + | 2 | Достаточно дорогое оборудование | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Простые кэши малого размера | - | + | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Обход преобразования адресов во время индексации кэш-памяти | + | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конвейеризация операций записи для быстрого попадания при записи | + | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дальнейшее уменьшение приостановок по управлению: буфера целевых адресов переходов
Дальнейшее уменьшение приостановок по управлению: буфера целевых адресов переходовРассмотрим ситуацию, при которой на стадии выборки команд находится команда перехода (на следующей стадии будет осуществляться ее дешифрация). Тогда чтобы сократить потери, необходимо знать, по какому адресу выбирать следующую команду. Это означает, что нам как-то надо выяснить, что еще недешифрированная команда в самом деле является командой перехода, и чему равно следующее значение счетчика адресов команд. Если все это мы будем знать, то потери на команду перехода могут быть сведены к нулю. Специальный аппаратный кэш прогнозирования переходов, который хранит прогнозируемый адрес следующей команды, называется буфером целевых адресов переходов (branch-target buffer).
Диаграмма работы конвейера при структурном конфликте
Рисунок 5.8. Диаграмма работы конвейера при структурном конфликтеДиаграмма работы модернизированного
Рисунок 5.17, а. Требования к переставляемым командам при планировании задержанного перехода
Имеются небольшие дополнительные затраты аппаратуры на реализацию задержанных переходов. Из-за задержанного эффекта условных переходов, для корректного восстановления состояния в случае появления прерывания нужны несколько счетчиков команд (один плюс длина задержки).
| Рассматриваемый случай |
Требования | Когда увеличивается производительность |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (a) | Команда условного перехода не должна зависеть от переставляемой команды | Всегда | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (b) | Выполнение переставляемой команды должно быть корректным, даже если переход не выполняется Может потребоваться копирование команды |
Когда переход выполняется. Может увеличивать размер программы в случае копирования команды |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (c) | Выполнение переставляемой команды должно быть корректным, даже если переход выполняется | Когда переход не выполняется | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаграмма работы простейшего конвейера
Рисунок 5.6. Диаграмма работы простейшего конвейераКонвейеризация увеличивает пропускную способность процессора (количество команд, завершающихся в единицу времени), но она не сокращает время выполнения отдельной команды. В действительности, она даже несколько увеличивает время выполнения каждой команды из-за накладных расходов, связанных с управлением регистровыми станциями. Однако увеличение пропускной способности означает, что программа будет выполняться быстрее по сравнению с простой неконвейерной схемой.
Тот факт, что время выполнения каждой команды в конвейере не уменьшается, накладывает некоторые ограничения на практическую длину конвейера. Кроме ограничений, связанных с задержкой конвейера, имеются также ограничения, возникающие в результате несбалансированности задержки на каждой его ступени и из-за накладных расходов на конвейеризацию. Частота синхронизации не может быть выше, а, следовательно, такт синхронизации не может быть меньше, чем время, необходимое для работы наиболее медленной ступени конвейера. Накладные расходы на организацию конвейера возникают из-за задержки сигналов в конвейерных регистрах (защелках) и из-за перекосов сигналов синхронизации. Конвейерные регистры к длительности такта добавляют время установки и задержку распространения сигналов. В предельном случае длительность такта можно уменьшить до суммы накладных расходов и перекоса сигналов синхронизации, однако при этом в такте не останется времени для выполнения полезной работы по преобразованию информации.
В качестве примера рассмотрим неконвейерную машину с пятью этапами выполнения операций, которые имеют длительность 50, 50, 60, 50 и 50 нс соответственно (рисунок 5.7). Пусть накладные расходы на организацию конвейерной обработки составляют 5 нс. Тогда среднее время выполнения команды в неконвейерной машине будет равно 260 нс. Если же используется конвейерная организация, длительность такта будет равна длительности самого медленного этапа обработки плюс накладные расходы, т.е. 65 нс.
Это время соответствует среднему времени выполнения команды в конвейере. Таким образом, ускорение, полученное в результате конвейеризации, будет равно:
| Среднее время выполнения команды в неконвейерном режиме | 260 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Среднее время выполнения команды в конвейерном режиме | = | 65 | = | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Диаграмма состояния двухбитовой схемы прогнозирования
Рисунок 5.27. Диаграмма состояния двухбитовой схемы прогнозирования
Двухбитовая схема прогнозирования в действительности является частным случаем более общей схемы, которая в каждой строке буфера прогнозирования имеет n-битовый счетчик. Этот счетчик может принимать значения от 0 до 2n - 1. Тогда схема прогноза будет следующей:
Исследования n-битовых схем прогнозирования показали, что двухбитовая схема работает почти также хорошо, и поэтому в большинстве систем применяются двухбитовые схемы прогноза, а не n-битовые.
Буфер прогнозирования переходов может быть реализован в виде небольшой специальной кэш-памяти, доступ к которой осуществляется с помощью адреса команды во время стадии выборки команды в конвейере (IF), или как пара битов, связанных с каждым блоком кэш-памяти команд и выбираемых с каждой командой. Если команда декодируется как команда перехода, и если переход спрогнозирован как выполняемый, выборка команд начинается с целевого адреса как только станет известным новое значение счетчика команд. В противном случае продолжается последовательная выборка и выполнение команд. Если прогноз оказался неверным, значение битов прогноза меняется в соответствии с рисунком 5.27. Хотя эта схема полезна для большинства конвейеров, рассмотренный нами простейший конвейер выясняет примерно за одно и то же время оба вопроса: является ли переход выполняемым и каков целевой адрес перехода (предполагается отсутствие конфликта при обращении к регистру, определенному в команде условного перехода. Напомним, что для простейшего конвейера это справедливо, поскольку условный переход выполняет сравнение содержимого регистра с нулем во время стадии ID, во время которой вычисляется также и эффективный адрес). Таким образом, эта схема не помогает в случае простых конвейеров, подобных рассмотренному ранее.
Как уже упоминалось, точность двухбитовой схемы прогнозирования зависит от того, насколько часто прогноз каждого перехода является правильным и насколько часто строка в буфере прогнозирования соответствует выполняемой команде перехода. Если строка не соответствует данной команде перехода, прогноз в любом случае делается, поскольку все равно никакая другая информация не доступна. Даже если эта строка соответствует совсем другой команде перехода, прогноз может быть удачным.
Динамическая оптимизация с централизованной схемой обнаружения конфликтов
Динамическая оптимизация с централизованной схемой обнаружения конфликтовВ конвейере с динамическим планированием выполнения команд все команды проходят через ступень выдачи строго в порядке, предписанном программой (упоря-доченная выдача). Однако они могут приостанавливаться и обходить друг друга на второй ступени (ступени чтения операндов) и тем самым поступать на ступени выполнения неупорядочено. Централизованная схема обнаружения конфликтов представляет собой метод, допускающий неупорядоченное выполнение команд при наличии достаточных ресурсов и отсутствии зависимостей по данным. Впервые подобная схема была применена в компьютере CDC 6600.
Прежде чем начать обсуждение возможности применения подобных схем, важно заметить, что конфликты типа WAR, отсутствующие в простых конвейерах, могут появиться при неупорядоченном выполнении команд. В ранее приведенном примере регистром результата для команды SUBD является регистр R8, который одновременно является источником операнда для команды ADDD. Поэтому здесь между командами ADDD и SUBD имеет место антизависимость: если конвейер выполнит команду SUBD раньше команды ADDD, он нарушит эту антизависимость. Этот конфликт WAR можно обойти, если выполнить два правила: (1) читать регистры только во время стадии чтения операндов и (2) поставить в очередь операцию ADDD вместе с копией ее операндов. Чтобы избежать нарушений зависимостей по выходу конфликты типа WAW (например, это могло произойти, если бы регистром результата команды SUBD была бы регистр F10) все еще должны обнаруживаться. Конфликты типа WAW могут быть устранены с помощью приостановки выдачи команды, регистр результата которой совпадает с уже используемым в конвейере.
Задачей централизованной схемы обнаружения конфликтов является поддержание выполнения команд со скоростью одна команда за такт (при отсутствии структурных конфликтов) посредством как можно более раннего начала выполнения команд. Таким образом, когда команда в начале очереди приостанавливается, другие команды могут выдаваться и выполняться, если они не зависят от уже выполняющейся или приостановленной команды. Централизованная схема несет полную ответственность за выдачу и выполнение команд, включая обнаружение конфликтов. Подобное неупорядоченное выполнение команд требует одновременного нахождения нескольких команд на стадии выполнения. Этого можно достигнуть двумя способами: реализацией в процессоре либо множества неконвейерных функциональных устройств, либо путем конвейеризации всех функциональных устройств. Обе эти возможности по сути эквивалентны с точки зрения организации управления. Поэтому предположим, что в машине имеется несколько неконвейерных функциональных устройств.
Дисковые массивы и уровни RAID
Дисковые массивы и уровни RAIDОдним из способов повышения производительности ввода/вывода является использование параллелизма путем объединения нескольких физических дисков в матрицу (группу) с организацией их работы аналогично одному логическому диску. К сожалению, надежность матрицы любых устройств падает при увеличении числа устройств. Полагая интенсивность отказов постоянной, т.е. при экспоненциальном законе распределения наработки на отказ, а также при условии, что отказы независимы, получим, что среднее время безотказной работы (mean time to failure - MTTF) матрицы дисков будет равно:
MTTF одного диска / Число дисков в матрице
Для достижения повышенного уровня отказоустойчивости приходится жертвовать пропускной способностью ввода/вывода или емкостью памяти. Необходимо использовать дополнительные диски, содержащие избыточную информацию, позволяющую восстановить исходные данные при отказе диска. Отсюда получают акроним для избыточных матриц недорогих дисков RAID (redundant array of inexpensive disks). Существует несколько способов объединения дисков RAID. Каждый уровень представляет свой компромисс между пропускной способностью ввода/вывода и емкостью диска, предназначенной для хранения избыточной информации.
Когда какой-либо диск отказывает, предполагается, что в течение короткого интервала времени он будет заменен и информация будет восстановлена на новом диске с использованием избыточной информации. Это время называется средним временем восстановления (mean time to repair - MTTR). Этот показатель можно уменьшить, если в систему входят дополнительные диски в качестве "горячего резерва": при отказе диска резервный диск подключается аппаратно-программными средствами. Периодически оператор вручную заменяет все отказавшие диски. Четыре основных этапа этого процесса состоят в следующем:
Другой подход к динамическому планированию - алгоритм Томасуло
Другой подход к динамическому планированию - алгоритм ТомасулоДругой подход к параллельному выполнению команд при наличии конфликтов был использован в устройстве плавающей точки в машине IBM 360/91. Эта схема приписывается Р. Томасуло и названа его именем. Разработка IBM 360/91 была завершена спустя три года после выпуска CDC 6600, прежде чем кэш-память появилась в коммерческих машинах. Задачей IBM было достижение высокой производительности на операциях с плавающей точкой, используя набор команд и компиляторы, разработанные для всего семейства 360, а не только для приложений с интенсивным использованием плавающей точки. Архитектура 360 предусматривала только четыре регистра плавающей точки двойной точности, что ограничивало эффективность планирования кода компилятором. Этот факт был другой мотивацией подхода Томасуло. Наконец, машина IBM 360/91 имела большое время обращения к памяти и большие задержки выполнения операций плавающей точки, преодолеть которые и был призван разработанный Томасуло алгоритм. В конце раздела мы увидим, что алгоритм Томасуло может также поддерживать совмещенное выполнение нескольких итераций цикла.
Мы поясним этот алгоритма на примере устройства ПТ. Основное различие между нашим конвейером ПТ и конвейером машины IBM/360 заключается в наличии в последней машине команд типа регистр-память. Поскольку алгоритм Томасуло использует функциональное устройство загрузки, не требуется значительных изменений, чтобы добавить режимы адресации регистр-память; основное добавление - другая шина. IBM 360/91 имела также конвейерные функциональные устройства, а не несколько функциональных устройств. Единственное отличие между ними заключается в том, что конвейерное функциональное устройство может начинать выполнение только одной операции в каждом такте. Поскольку реально отсутствуют фундаментальные отличия, мы описываем алгоритм, как если бы имели место несколько функциональных устройств. IBM 360/91 могла выполнять одновременно три операции сложения ПТ и две операции умножения ПТ.
Кроме того, в процессе выполнения могли находиться до 6 операций загрузки ПТ, или обращений к памяти, и до трех операций записи ПТ. Для реализации этих функций использовались буфера данных загрузки и буфера данных записи. Хотя мы не будем обсуждать устройства загрузки и записи, необходимо добавить буфера для операндов.
Схема Томасуло имеет много общего со схемой централизованного управления CDC 6600, однако имеются и существенные отличия. Во-первых, обнаружение конфликтов и управление выполнением являются распределенными - станции резервирования (reservation stations) в каждом функциональном устройстве определяют, когда команда может начать выполняться в данном функциональном устройстве. В CDC 6600 эта функция централизована. Во-вторых, результаты операций посылаются прямо в функциональные устройства, а не проходят через регистры. В IBM 360/91 имеется общая шина результатов операций (которая называется общей шиной данных (common data bus - CDB)), которая позволяет производить одновременную загрузку всех устройств, ожидающих операнда. CDC 6600 записывает результаты в регистры, за которые ожидающие функциональные устройства могут соперничать. Кроме того, CDC 6600 имеет несколько шин завершения операций (две в устройстве ПТ), а IBM 360/91 - только одну.
На рисунке 5.26 представлена основная структура устройства ПТ на базе алгоритма Томасуло. Никаких таблиц управления выполнением не показано. Станции резервирования хранят команды, которые выданы и ожидают выполнения в соответствующем функциональном устройстве, а также информацию, требующуюся для управления командой, когда ее выполнение началось в функциональном устройстве. Буфера загрузки и записи хранят данные поступающие из памяти и записываемые в память. Регистры ПТ соединены с функциональными устройствами парой шин и одной шиной с буферами записи. Все результаты из функциональных устройств и из памяти посылаются на общую шину данных, которая связана со входами всех устройств за исключением буфера загрузки. Все буфера и станции резервирования имеют поля тегов, используемых для управления конфликтами.
Прежде чем описывать детали станций резервирования и алгоритм, рассмотрим все стадии выполнения команды. В отличие от централизованной схемы управления, имеется всего три стадии:
Файловая система с репликацией данных (CFS)
Файловая система с репликацией данных (CFS)Начиная с версии Solaris 2.3 Sun предлагает новую возможность, называемую файловой системой с репликацией данных или кэширующей файловой системой (CFS - Cashed File System). В соответствии со стандартным протоколом NFS файлы выбираются блок за блоком прямо с сервера в память клиента и все манипуляции с ними происходят прямо в этой памяти. Данные записываются обратно на диск сервера. Программное обеспечение CFS располагается между кодом клиента NFS и методами доступа сервера NFS. Когда блоки данных получены кодом клиента NFS, они кэшируются в выделенной области на локальном диске. Локальная копия называется файлом переднего плана (front file), а копия сервера - файлом заднего плана (back file). Любое последующее обращение к кэшированному файлу выполняется к его копии на локальном диске, а не к копии, находящейся на сервере. По очевидным причинам такая организация может существенно уменьшить нагрузку на сервер.
К сожалению, CFS - это не исчерпывающее средство для снижения нагрузки на сервер. Во-первых, поскольку она действительно создает копии блоков данных, система должна обеспечивать определенные мероприятия для поддержания согласованного состояния этих копий. В частности, подсистема CFS периодически проверяет атрибуты файла заднего плана (периодичность такой проверки устанавливается пользователем). Если файл заднего плана был модифицирован, файл переднего плана вычищается из кэша и последующее обращение к (логическому) файлу приведет к тому, что он заново будет выбран с сервера и кэширован. К сожалению, большинство прикладных программ продолжают работать с целым файлом, а не с определенными блоками данных. Например, программы vi, 1-2-3 и ProEngineer читают и записывают свои файлы данных целиком, независимо от действительных целей пользователя. (Вообще говоря, программы, использующие для доступа к файлам команду mmap(2), не обращаются к файлу в целом, в то время как, программы, использующие команды read(2) и write(2), обычно это делают). Как следствие, CFS обычно кэширует весь файл. В результате файловые системы NFS, подвергающиеся частым изменениям, оказываются не очень хорошими кандидатами для CFS: файлы будут постоянно кэшироваться и очищаться, что в конце концов приводит к увеличению общего сетевого трафика, по сравнению с простой работой через NFS.
Проблема поддержания согласованного состояния кэшированных данных между клиентами и сервером приводит также к другой проблеме: когда клиент модифицирует файл, файл переднего плана аннулируется, а файл заднего плана соответствующим образом обновляется. Последующее обращение по чтению к этому файлу будет выбирать и снова кэшировать файл. Если обновление файлов является обычной практикой, этот процесс приводит к большему трафику, чем при работе стандартной NFS.
Поскольку CSF является относительно новой возможностью, к сожалению было сделано очень мало измерений ее поведения при действительном использовании. Однако, сама идея протокола CSF приводит к следующим рекомендациям:
Файловые системы с журнализацией
Файловые системы с журнализациейОдним из наиболее существенных недостатков традиционных файловых систем является трудность восстановления согласованного состояния файлов после сбоев, в результате которых теряется содержимое основной памяти. Это связано с тем, что для повышения эффективности работа с внешней памятью производится через буфера основной памяти, в которых в момент сбоя могут находиться как данные (содержимое блоков файла), так и метаданные (например, содержимое i-узлов). Обычным приемом восстановления файловой системы после сбоя является применение утилиты fsck, которая, работая на уровне логического диска, обходит всю файловую систему и, по мере возможности, находит и исправляет ошибочные ситуации. Естественно, если используются большие диски, то эта работа занимает много времени, приводя к серьезным задержкам в использовании компьютера. Для устранения этого недостатка все чаще применяются файловые системы с журнализацией.
Как и в случае журнализации изменений в системах управления базами данных, основным принципом журнализующих файловых систем является поддержание специального файла-журнала, в который в последовательном и только последовательном режиме записывается информация обо всех изменениях файловой системы. Запись, как правило, производится порциями большого объема, что обеспечивает высокий уровень полезного использования дисковой памяти и высокую эффективность. При восстановлении после сбоя требуется использовать только "хвост" журнала, что позволяет производить восстановление быстро и надежно.
Файловые системы с журнализацией разделяются на две категории: системы, производящие журнализацию всех изменений, и системы, журнализующие только изменения метаданных. Среди систем второй категории выделяются те, которые журнализуют только некоторую выделенную информацию (например, не помещают в журнал информацию о смене владельца файла).
Различаются подходы с журнализацией операций и журнализацией результатов операций. Если, например, журнализуется операция изменения таблицы распределения памяти на диске, то выгоднее поместить в журнал информацию о самой операции (поскольку она изменяет только несколько бит информации на диске). В случае же журнализации операции записи блока данных выгоднее занести в журнал все содержимое блока до его изменения.
Среди файловых систем с журнализацией выделяются такие, в которых журнал используется как вспомогательное средство, а структура самой файловой системы не меняется (в частности, как и в традиционных файловых системах, поддерживаются структуры i-узлов и суперблоков). Другой класс журнализующих файловых систем составляют те, в которых журнал является единственным средством представления файлов на магнитном диске.
Имеется два типа журналов: журнал, ориентированный только на повторное выполнение операций (redo-only), и журнал, способный поддерживать как повторное выполнение операций, так и их обратное выполнение (undo-redo). В журнале "undo-redo" сохраняются как новые, так и старые значения данных. При использовании журнала типа "redo-only" операции восстановления упрощаются, но требуется ограничивать порядок записи метаданных в журнал и на место их постоянного хранения. Журнал "undo-redo" больше по объему и требует применения более сложного механизма журнализации, но использование этого типа журнализации допускает более высокий уровень параллельности.
Хотя имеются файловые системы, производящие архивизацию наиболее старых порций журнала, наиболее распространенным подходом является использование циклического файла-журнала конечного размера. Для поддержки такого журнала применятся специализированная процедура "сборки мусора", выявляющая "устарелые" порции журнальной информации. В некоторых системах эта процедура запускается на фоне работающей системы, в других - только при проведении профилактических работ.
Как упоминалось выше, для лучшего использования дисковой памяти и увеличения эффективности записи в журнал производятся порциями большого объема. В результате часто в одну физическую запись пакуются несколько логических записей об изменении файловой системы. Естественно, это снижает надежность файловой системы, поскольку в случае сбоя последний буфер с журнальной информацией будет утрачен. На практике приходится делать выбор между эффективностью и надежностью.
Наиболее известной файловой системой, основанной исключительно на журнализации и журнализующей все изменения, является BSD-LFS (UNIX BSD 4.4 Log-Structured File System). Среди файловых систем, поддерживающих журнализацию только метаданных, можно выделить Cedar, Calaveras и Veritas.
Где может размещаться блок в кэш-памяти?
1. Где может размещаться блок в кэш-памяти?Принципы размещения блоков в кэш-памяти определяют три основных типа их организации:
(адрес блока кэш-памяти) =
(адрес блока основной памяти) mod (число блоков в кэш-памяти)
(адрес множества кэш-памяти) =
(адрес блока основной памяти) mod (число множеств в кэш-памяти)
Далее, блок может размещаться на любом месте данного множества.
Диапазон возможных организаций кэш-памяти очень широк: кэш-память с прямым отображением есть просто одноканальная множественно-ассоциативная кэш-память, а полностью ассоциативная кэш-память с m блоками может быть названа m-канальной множественно-ассоциативной. В современных процессорах как правило используется либо кэш-память с прямым отображением, либо двух- (четырех-) канальная множественно-ассоциативная кэш-память.
Характер рабочей нагрузки NFS
Характер рабочей нагрузки NFSЕсли бы клиенты NFS постоянно выполняли запросы к серверам (или сетям), то в конфигурацию системы пришлось бы включить огромное число выделенных сетей Ethernet или большое число высокоскоростных сетей типа FDDI или FastEthernet. К счастью, обычно трафик NFS имеет достаточно взрывной характер. Клиенты могут выполнять интенсивные запросы к файл-серверам или сетям, но периоды такой интенсивной работы возникают довольно случайно и относительно не очень часто.
HyperSPARC
hyperSPARCОдной из главных задач, стоявших перед разработчиками микропроцессора hyperSPARC, было повышение производительности, особенно при выполнении операций с плавающей точкой. Поэтому особое внимание разработчиков было уделено созданию простых и сбалансированных шестиступенчатых конвейеров целочисленной арифметики и плавающей точки. Логические схемы этих конвейеров тщательно разрабатывались, количество логических уровней вентилей между ступенями выравнивалось, чтобы упростить вопросы дальнейшего повышения тактовой частоты.
Производительность процессоров hyperSPARC может меняться независимо от скорости работы внешней шины (MBus). Набор кристаллов hyperSPARC обеспечивает как синхронные, так и асинхронные операции с помощью специальной логики кристалла RT625. Отделение внутренней шины процессора от внешней шины позволяет увеличивать тактовую частоту процессора независимо от частоты работы подсистем памяти и ввода/вывода. Это обеспечивает более длительный жизненный цикл, поскольку переход на более производительные модули hyperSPARC не требует переделки всей системы.
Процессорный набор hyperSPARC с тактовой частотой 100 МГц построен на основе технологического процесса КМОП с тремя уровнями металлизации и проектными нормами 0.5 микрон. Внутренняя логика работает с напряжением питания 3.3В.
Иерархия памяти
Иерархия памятиПри разработке процессора R10000 большое внимание было уделено эффективной реализации иерархии памяти. В нем обеспечиваются раннее обнаружение промахов кэш-памяти и параллельная перезагрузка строк с выполнением другой полезной работой. Реализованные на кристалле кэши поддерживают одновременную выборку команд, выполнение команд загрузки и записи данных в память, а также операций перезагрузки строк кэш-памяти. Заполнение строк кэш-памяти выполняется по принципу "запрошенное слово первым", что позволяет существенно сократить простои процессора из-за ожидания требуемой информации. Все кэши имеют двухканальную множественно-ассоциативную организацию с алгоритмом замещения LRU.
Иллюстрация проблемы когерентности кэш-памяти
Рисунок 5.41. Иллюстрация проблемы когерентности кэш-памяти
Проблема когерентности памяти для мультипроцессоров и устройств ввода/вывода имеет много аспектов. Обычно в малых мультипроцессорах используется аппаратный механизм, называемый протоколом, позволяющий решить эту проблему. Такие протоколы называются протоколами когерентности кэш-памяти. Существуют два класса таких протоколов:
В мультипроцессорных системах, использующих микропроцессоры с кэш-памятью, подсоединенные к централизованной общей памяти, протоколы наблюдения приобрели популярность, поскольку для опроса состояния кэшей они могут использовать заранее существующее физическое соединение - шину памяти.
Неформально, проблема когерентности памяти состоит в необходимости гарантировать, что любое считывание элемента данных возвращает последнее по времени записанное в него значение. Это определение не совсем корректно, поскольку невозможно требовать, чтобы операция считывания мгновенно видела значение, записанное в этот элемент данных некоторым другим процессором. Если, например, операция записи на одном процессоре предшествует операции чтения той же ячейки на другом процессоре в пределах очень короткого интервала времени, то невозможно гарантировать, что чтение вернет записанное значение данных, поскольку в этот момент времени записываемые данные могут даже не покинуть процессор.
Вопрос о том, когда точно записываемое значение должно быть доступно процессору, выполняющему чтение, определяется выбранной моделью согласованного (непротиворечивого) состояния памяти и связан с реализацией синхронизации параллельных вычислений. Поэтому с целью упрощения предположим, что мы требуем только, чтобы записанное операцией записи значение было доступно операции чтения, возникшей немного позже записи и что операции записи данного процессора всегда видны в порядке их выполнения.
С этим простым определением согласованного состояния памяти мы можем гарантировать когерентность путем обеспечения двух свойств:
Первое свойство очевидно связано с определением когерентного (согласованного) состояния памяти: если бы процессор всегда бы считывал только старое значение данных, мы сказали бы, что память некогерентна.
Необходимость строго последовательного выполнения операций записи является более тонким, но также очень важным свойством. Представим себе, что строго последовательное выполнение операций записи не соблюдается. Тогда процессор P1 может записать данные в ячейку, а затем в эту ячейку выполнит запись процессор P2. Строго последовательное выполнение операций записи гарантирует два важных следствия для этой последовательности операций записи. Во-первых, оно гарантирует, что каждый процессор в машине в некоторый момент времени будет наблюдать запись, выполняемую процессором P2. Если последовательность операций записи не соблюдается, то может возникнуть ситуация, когда какой-нибудь процессор будет наблюдать сначала операцию записи процессора P2, а затем операцию записи процессора P1, и будет хранить это записанное P1 значение неограниченно долго.
Более тонкая проблема возникает с поддержанием разумной модели порядка выполнения программ и когерентности памяти для пользователя: представьте, что третий процессор постоянно читает ту же самую ячейку памяти, в которую записывают процессоры P1 и P2; он должен наблюдать сначала значение, записанное P1, а затем значение, записанное P2. Возможно он никогда не сможет увидеть значения, записанного P1, поскольку запись от P2 возникла раньше чтения. Если он даже видит значение, записанное P1, он должен видеть значение, записанное P2, при последующем чтении. Подобным образом любой другой процессор, который может наблюдать за значениями, записываемыми как P1, так и P2, должен наблюдать идентичное поведение. Простейший способ добиться таких свойств заключается в строгом соблюдении порядка операций записи, чтобы все записи в одну и ту же ячейку могли наблюдаться в том же самом порядке. Это свойство называется последовательным выполнением (сериализацией) операций записи (write serialization). Вопрос о том, когда процессор должен увидеть значение, записанное другим процессором достаточно сложен и имеет заметное воздействие на производительность, особенно в больших машинах.
Интерфейс кэш-памяти второго уровня
Интерфейс кэш-памяти второго уровняВнешняя кэш-память второго уровня управляется с помощью внутреннего контроллера, который имеет специальный порт для подсоединения кэш-памяти. Специальная магистраль данных шириной в 128 бит осуществляет пересылки данных на внутренней тактовой частоте процессора 200 МГц, обеспечивая максимальную скорость передачи данных кэш-памяти второго уровня 3.2 Гбайт/с. В процессоре имеется также 64-битовая шина данных системного интерфейса.
Кэш-память второго уровня имеет двухканальную множественно-ассоциативную организацию. Максимальный размер этой кэш-памяти - 16 Мбайт. Минимальный размер - 512 Кбайт. Пересылки осуществляются 128-битовыми порциями (4 32-битовых слова). Для пересылки больших блоков данных используются последовательные циклы шины:
Исходные предпосылки
Исходные предпосылкиЧтобы собрать достаточную и точную информацию для создания конфигурации сервера NFS необходимо ответить на следующие вопросы:
Исполнительные устройства
Исполнительные устройстваВ процессоре R10000 имеются пять полностью независимых исполнительных устройств: два целочисленных АЛУ, два основных устройства плавающей точки с двумя вторичными устройствами плавающей точки, которые работают с длинными операциями деления и вычисления квадратного корня, а также устройство загрузки/записи.
Использование оптимальных зон диска
Использование оптимальных зон дискаМногие диски, которые сегодня поставляются компаниями-поставщиками компьютеров, пользуются механизмами кодирования, которые получили название "записи битовых зон - zone bit recording"). Этот тип кодирования позволяет использовать геометрические свойства вращающегося диска упаковывать больше данных на тех частях поверхности диска, которые находятся дальше от его центра. Практический эффект заключается в том, что количество адресов с меньшими номерами (которые соответствуют внешним цилиндрам диска) превосходят количество адресов с большими номерами. Обычно это в пределе составляет 50%. Такой способ кодирования в большей степени сказывается на производительности последовательного доступа к данным (например, для диска 2.1 Гбайт указывается диапазон скоростей передачи данных 3.5-5.1 Мбайт/с), но он также сказывается на производительности произвольного доступа к диску. Данные, расположенные на внешних цилиндрах диска, не только проходят быстрее под головками чтения/записи (поэтому и скорость передачи данных выше), но эти цилиндры также просто больше по размеру. Заданное количество данных можно распределить по меньшему числу больших цилиндров, что приведет к меньшему числу механических перемещений каретки.
Использование специфических свойств динамических ЗУПВ
Использование специфических свойств динамических ЗУПВКак упоминалось раньше, обращение к ДЗУПВ состоит из двух этапов: обращения к строке и обращения к столбцу. При этом внутри микросхемы осуществляется буферизация битов строки, прежде чем происходит обращение к столбцу. Размер строки обычно является корнем квадратным от емкости кристалла памяти: 1024 бита для 1Мбит, 2048 бит для 4 Мбит и т.д. С целью увеличения производительности все современные микросхемы памяти обеспечивают возможность подачи сигналов синхронизации, которые позволяют выполнять последовательные обращения к буферу без дополнительного времени обращения к строке. Имеются три способа подобной оптимизации:
Начиная с микросхем ДЗУПВ емкостью 1 Мбит, большинство ДЗУПВ допускают любой из этих режимов, причем выбор режима осуществляется на стадии установки кристалла в корпус путем выбора соответствующих соединений. Эти операции изменили определение длительности цикла памяти для ДЗУВП. На рисунке 5.39 показано традиционное время цикла и максимальная скорость между обращениями в оптимизированном режиме.
Преимуществом такой оптимизации является то, что она основана на внутренних схемах ДЗУПВ и незначительно увеличивает стоимость системы, позволяя практически учетверить пропускную способность памяти. Например, nibble mode был разработан для поддержки режимов, аналогичных расслоению памяти. Кристалл за один раз читает значения четырех бит и подает их наружу в течение четырех оптимизированных циклов. Если время пересылки по шине не превосходит время оптимизированного цикла, единственное усложнение для организации памяти с четырехкратным расслоением заключается в несколько усложненной схеме управления синхросигналами. Страничный режим и режим статического столбца также могут использоваться, обеспечивая даже большую степень расслоения при несколько более сложном управлении. Одной из тенденций в разработке ДЗУПВ является наличие в них буферов с тремя состояниями. Это предполагает, что для реализации традиционного расслоения с большим числом кристаллов памяти в системе должны быть предусмотрены буферные микросхемы для каждого банка памяти.
Новые поколения ДЗУВП разработаны с учетом возможности дальнейшей оптимизации интерфейса между ДЗУПВ и процессором. В качестве примера можно привести изделия компании RAMBUS. Эта компания берет стандартную начинку ДЗУПВ и обеспечивает новый интерфейс, делающий работу отдельной микросхемы более похожей на работу системы памяти, а не на работу отдельного ее компонента. RAMBUS отбросила сигналы RAS/CAS, заменив их шиной, которая допускает выполнение других обращений в интервале между посылкой адреса и приходом данных. (Такого рода шины называются шинами с пакетным переключением (packet-switched bus) или шинами с расщепленными транзакциями (split-traнсaction bus), которые будут рассмотрены в других главах. Такая шина позволяет работать кристаллу как отдельному банку памяти. Кристалл может вернуть переменное количество данных на один запрос и даже самостоятельно выполняет регенерацию. RAMBUS предлагает байтовый интерфейс и сигнал синхронизации, так что микросхема может тесно синхронизироваться с тактовой частотой процессора. После того, как адресный конвейер наполнен, отдельный кристалл может выдавать по байту каждые 2 нсек.
Большинство систем основной памяти используют методы, подобные страничному режиму ДЗУПВ, для уменьшения различий в производительности процессоров и микросхем памяти.
Использование высокоскоростных сетей для предотвращения перегрузки
Использование высокоскоростных сетей для предотвращения перегрузкиВысокоскоростные сети наиболее полезны для обслуживания больших групп клиентов с интенсивной нагрузкой по данным скорее из-за более низкой стоимости инфраструктуры, а не по причине обеспечения максимальной пропускной способности при взаимодействии одной системы с другой. Причиной этого является текущее состояние протокола NFS, который в настоящее время работает с блоками данных длиной 8 Кбайт и обеспечивает предварительную выборку только 8 Кбайт (т.е. в одной операции с сервером можно определить максимально 16 Кбайт данных).
Общий эффект такой организации проявляется в том, что максимальная скорость передачи данных между клиентом и сервером, которые взаимодействуют через кольцо FDDI, составляет примерно 2.7 Мбайт/с. (Эта скорость достигается только при добавлении в файл /etc/system на клиенте оператора set nfs: nfs_async_threads = 16. Клиенты SunOS 4.1.x должны запускать 12 демонов biod, а не 8, как это делается по умолчанию). Эта скорость всего в три раза превосходит максимальную скорость, которую обеспечивает Ethernet несмотря на то, что скорость среды FDDI в десять раз больше. (NFS представляет собой протокол прикладного уровня (уровня 7 в модели OSI). Протоколы более низких уровней, такие как TCP и UDP могут работать с гораздо более высокими скоростями, используя те же самые аппаратные средства. Большая часть времени тратится на ожидание ответов и другую обработку прикладного уровня. Другие протоколы прикладного уровня, которые не рассчитаны на немедленное получение ответа и/или подтверждения, также могут эффективно использовать значительно более высокую скорость среды). Пиковая скорость при использовании 16 Мбит/с Token Ring составляет примерно 1.4 Мбайт/с. Сравнительно недавно была анонсирована новая версия протокола NFS+, которая устраняет этот недостаток, разрешая работу с блоками значительно больших размеров. NFS+ допускает пересылку блоков данных почти произвольных размеров. Клиент и сервер договариваются о максимальном размере блока при каждом монтировании файловой системы.
При этом размер блока может увеличиваться до 4 Гбайт.
Главное преимущество 100-Мбитных сетей при работе с обычными версиями NFS заключается в том, что эти сети могут поддерживать много одновременных передач данных без деградации. Когда сервер пересылает по Ethernet данные клиенту со скоростью 1 Мбайт/с, то такая передача потребляет 100% доступной полосы пропускания сети. Попытки передачи по этой сети большего объема данных приводят к более низкой пропускной способности для всех пользователей. Те же самые клиент и сервер могут осуществлять пересылки данных со скоростью 2.7 Мбайт/с по кольцу FDDI, но в более высокоскоростной сети эта транзакция потребляет только 21% доступной полосы пропускания. Сеть может поддерживать пять или шесть пересылок одновременно без серьезной деградации.
Эту ситуацию лучше всего можно сравнить со скоростной магистралью. Когда движение небольшое (легкий трафик) скоростная магистраль с двумя полосами и ограничением скорости в 90 км в час почти так же хороша, как и восьмиполосная супермагистраль с ограничением скорости 120 км в час. Но когда движение очень интенсивное (тяжелый трафик) супермагистраль гораздо менее чувствительна к перегрузке.
Сеть FDDI также немного (примерно на 5%) более эффективна по сравнению с Ethernet и Token Ring в среде с интенсивной пересылкой данных, поскольку в ее пакете можно разместить больший объем полезных данных (4500 байт по сравнению с 1500 байт у Ethernet и 2048 байт у Token Ring). При пересылках данных объемом 8 Кбайт требуется обработать всего два пакета по сравнению с пятью-шестью для Token Ring или Ethernet. Но все эти рассуждения имеют смысл только для среды с интенсивной передачей данных, поскольку объем атрибутов при обработке соответствующих запросов настолько мал (по 80-128 байт), что для их передачи требуется только один пакет независимо от типа используемой сети. Если существующая на предприятии проводка сети заранее исключает возможность применения оптоволоконной среды FDDI, то существуют стандарты "FDDI по медным проводам" (CDDI), которые обеспечивают возможность предотвращения перегрузки сети при сохранении существующей разводки на основе витой пары.
Хотя ATM до сих пор не превратилась в повсеместно применяемую технологию, возможно в будущем она станет основным средством для среды с интенсивной пересылкой данных, поскольку она обеспечивает более высокую скорость передачи данных (в настоящее время определены скорости передачи данных 155 Мбит/с, 622 Мбит/с и 2.4 Гбит/с), а также использует топологию точка-точка, в которой каждое соединение клиент-хаб может работать со своей определенной скоростью среды.
Измерение существующих систем
Измерение существующих системИмеется много разнообразных механизмов для измерения существующих систем. Самый простой из них - это просто использовать команду nfsstat(8), которая дает информацию о смеси операций. Поскольку эти статистические данные могут быть заново устанавливаться в ноль посредством флага -z, команда nfsstat может также использоваться для измерения пропускной способности системы с помощью скрипта Shell, подобного показанному ниже.
#!/bin/sh
nfsstat -z >/dev/null #zero initial counters
while true
do
sleep 10
nfsstat - z -s #show the statistics
done
Выход показывает количество NFS-вызовов, которые были обслужены в заданном интервале и, следовательно, скорость, с которой обрабатываются операции NFS. Следует иметь в виду, что при тяжелых нагрузках команда sleep может в действительности "спать" намного больше, чем запрошенные 10 секунд, что приводит к неточности данных (т.е. переоценке количества запросов). В этих случаях должно использоваться какое-либо более точное средство. Имеется много таких средств, среди которых можно указать SunNetManager, NetMetrix от Metrix и SharpShooter от AIM Technologies. Все эти средства позволяют выяснить пропускную способность системы под действительной нагрузкой и смесь операций. Для вычисления средней пропускной способности обычно требуется некоторая последующая обработка данных. Для этого можно воспользоваться разнообразными средствами (awk(1), электронная таблица типа WingZ или 1-2-3).
Ядерные нити
Ядерные нитиБазовым классом являются ядерные нити. В мире UNIX это не новость. Когда в пользовательском процессе происходит системный вызов или прерывание, выполняется ядерная составляющая пользовательского процесса в своем собственном контексте, включающем набор ядерных стеков и регистровое окружение. Естественно, все ядерные составляющие пользовательских процессов работают в общем адресном пространстве с общим набором ресурсов ядра. Поэтому их вполне можно назвать ядерными легковесными процессами. Наличие ядерных нитей, в частности, облегчает обработку прерываний в режиме ядра. Как и в случае прерывания обычного пользовательского процесса, обработка прерывания ядерной нити производится в ее контексте, и после возврата из прерывания продолжается выполнение прерванной ядерной нити. Кроме того, каждая ядерная нить, вообще говоря, обладает собственным приоритетом по отношению к праву выполняться на процессоре (конечно, этот приоритет связан с приоритетом соответствующего пользовательского процесса). Это позволяет использовать гибкую политику планирования процессорных ресурсов для ядерных составляющих. Итак, ядерные нити должны существовать независимо от того, поддерживаются ли легковесные процессы в режиме пользователя. Наверное, трудно найти сегодня какую-либо многопользовательскую операционную систему, в ядре которой в каком-то виде не поддерживались бы нити.
Эффект конвейеризации при выполнении 3-х команд - четырехкратное ускорение

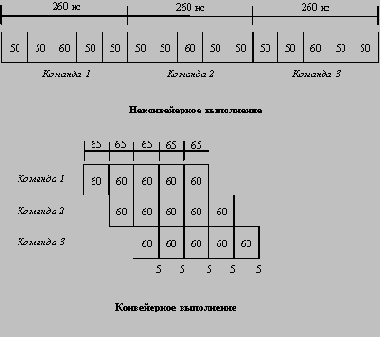

Рисунок 5.7. Эффект конвейеризации при выполнении 3-х команд - четырехкратное ускорение
При реализации конвейерной обработки возникают ситуации, которые препятствуют выполнению очередной команды из потока команд в предназначенном для нее такте. Такие ситуации называются конфликтами. Конфликты снижают реальную производительность конвейера, которая могла бы быть достигнута в идеальном случае. Существуют три класса конфликтов:
Конфликты в конвейере приводят к необходимости приостановки выполнения команд (pipeline stall). Обычно в простейших конвейерах, если приостанавливается какая-либо команда, то все следующие за ней команды также приостанавливаются. Команды, предшествующие приостановленной, могут продолжать выполняться, но во время приостановки не выбирается ни одна новая команда.
Эффективное использование легковесных процессов в симметричных мультипроцессорах
Эффективное использование легковесных процессов в симметричных мультипроцессорахПоддерживаемые в современных операционных системах (в частности, в ОС UNIX) понятия нити (thread), потока управления, или легковесного процесса на самом деле появились и получили реализацию около 30 лет тому назад. Наиболее известной операционной системой, ориентированной на поддержку множественных процессов, которые работают в общем адресном пространстве и с общими прочими ресурсами, была легендарная ОС Multics. Эта операционная система заслуживает длительного отдельного обсуждения, но, естественно не в данном курсе. Мы рассмотрим (в общих чертах) особенности легковесных процессов в современных вариантах операционной системы UNIX. По всей видимости, все или почти все содержимое этого раздела можно легко отнести к любой операционной системе, поддерживающей легковесные процессы. Несмотря на различия в терминологии, в различных реализациях легковесных процессов выделяются три класса. Но прежде, чем перейти к рассмотрению этих классов, обсудим общую природу процесса в ОС UNIX.
Эволюция архитектуры POWER в направлении архитектуры PowerPC
Эволюция архитектуры POWER в направлении архитектуры PowerPCКомпания IBM распространяет влияние архитектуры POWER в направлении малых систем с помощью платформы PowerPC. Архитектура POWER в этой форме может обеспечивать уровень производительности и масштабируемость, превышающие возможности современных персональных компьютеров. PowerPC базируется на платформе RS/6000 в дешевой конфигурации. В архитектурном плане основные отличия этих двух разработок заключаются лишь в том, что системы PowerPC используют однокристальную реализацию архитектуры POWER, изготавливаемую компанией Motorola, в то время как большинство систем RS/6000 используют многокристальную реализацию. Имеется несколько вариаций процессора PowerPC, обеспечивающих потребности портативных изделий и настольных рабочих станций, но это не исключает возможность применения этих процессоров в больших системах. Первым на рынке был объявлен процессор 601, предназначенный для использования в настольных рабочих станциях компаний IBM и Apple. За ним последовали кристаллы 603 для портативных и настольных систем начального уровня и 604 для высокопроизводительных настольных систем. Наконец, процессор 620 разработан специально для серверных конфигураций и ожидается, что со своей 64-битовой организацией он обеспечит исключительно высокий уровень производительности.
При разработке архитектуры PowerPC для удовлетворения потребностей трех различных компаний (Apple, IBM и Motorola) при сохранении совместимости с RS/6000, в архитектуре POWER было сделано несколько изменений в следующих направлениях:
Архитектура PowerPC поддерживает ту же самую базовую модель программирования и назначение кодов операций команд, что и архитектура POWER. В тех местах, где были сделаны изменения, которые могли потенциально препятствовать процессорам PowerPC выполнять существующие двоичные коды RS/6000, были расставлены "ловушки", обеспечивающие прерывание и эмуляцию с помощью программного обеспечения. Такие изменения вводились, естественно, только в тех случаях, если соответствующая возможность либо использовалась не очень часто в кодах прикладных программ, либо была изолирована в библиотечных программах, которые можно просто заменить.
Как найти блок, находящийся в кэш-памяти?
2. Как найти блок, находящийся в кэш-памяти?У каждого блока в кэш-памяти имеется адресный тег, указывающий, какой блок в основной памяти данный блок кэш-памяти представляет. Эти теги обычно одновременно сравниваются с выработанным процессором адресом блока памяти.
Кроме того, необходим способ определения того, что блок кэш-памяти содержит достоверную или пригодную для использования информацию. Наиболее общим способом решения этой проблемы является добавление к тегу так называемого бита достоверности (valid bit).
Адресация множественно-ассоциативной кэш-памяти осуществляется путем деления адреса, поступающего из процессора, на три части: поле смещения используется для выбора байта внутри блока кэш-памяти, поле индекса определяет номер множества, а поле тега используется для сравнения. Если общий размер кэш-памяти зафиксировать, то увеличение степени ассоциативности приводит к увеличению количества блоков в множестве, при этом уменьшается размер индекса и увеличивается размер тега.
Какой блок кэш-памяти должен быть замещен при промахе?
3. Какой блок кэш-памяти должен быть замещен при промахе?При возникновении промаха, контроллер кэш-памяти должен выбрать подлежащий замещению блок. Польза от использования организации с прямым отображением заключается в том, что аппаратные решения здесь наиболее простые. Выбирать просто нечего: на попадание проверяется только один блок и только этот блок может быть замещен. При полностью ассоциативной или множественно-ассоциативной организации кэш-памяти имеются несколько блоков, из которых надо выбрать кандидата в случае промаха. Как правило для замещения блоков применяются две основных стратегии: случайная и LRU.
В первом случае, чтобы иметь равномерное распределение, блоки-кандидаты выбираются случайно. В некоторых системах, чтобы получить воспроизводимое поведение, которое особенно полезно во время отладки аппаратуры, используют псевдослучайный алгоритм замещения.
Во втором случае, чтобы уменьшить вероятность выбрасывания информации, которая скоро может потребоваться, все обращения к блокам фиксируются. Заменяется тот блок, который не использовался дольше всех (LRU - Least-Recently Used).
Достоинство случайного способа заключается в том, что его проще реализовать в аппаратуре. Когда количество блоков для поддержания трассы увеличивается, алгоритм LRU становится все более дорогим и часто только приближенным. На рисунке 5.37 показаны различия в долях промахов при использовании алгоритма замещения LRU и случайного алгоритма.
| Размер кэш-памяти | LRU Random | LRU Random | LRU Random | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 KB | 5.18% 5.69% | 4.67% 5.29% | 4.39% 4.96% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 64 KB | 1.88% 2.01% | 1.54% 1.66% | 1.39% 1.53% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 256 KB | 1.15% 1.17% | 1.13% 1.13% | 1.12% 1.12% | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кэш-память данных (D-кэш) В процессоре
Кэш-память данных (D-кэш)В процессоре UltraSPARC-1 используется кэш-память данных с прямым отображением емкостью 16 Кбайт, реализующая алгоритм сквозной записи. D-кэш организован в виде 512 строк, в каждой строке размещаются два 16-байтных подблока данных. С каждой строкой связан соответствующий адресный тег. D-кэш индексируется с помощью виртуального адреса, при этом теги также хранят соответствующую часть виртуального адреса. При возникновении промаха при обращении к кэшируемой ячейке памяти происходит загрузка 16-байтного подблока из основной памяти.
Поиск слова в D-кэше осуществляется с помощью виртуального адреса. Младшие разряды этого адреса обеспечивают доступ к строке кэш-памяти, содержащей требуемое слово (прямое отображение). Старшие разряды виртуального адреса сравниваются затем с битами соответствующего тега для определения попадания или промаха. Подобная схема гарантирует быстрое обнаружение промаха и обеспечивает преобразование виртуального адреса в физический только при наличии промаха.
Управление внешней кэш-памятью (E-кэшем)
Одной из важнейших проблем построения системы является согласование производительности процессора со скоростью основной памяти. Основными методами решения этой проблемы (помимо различных способов организации основной памяти и системы межсоединений) являются увеличение размеров и многоуровневая организация кэш-памяти. Устройство управления внешней кэш-памятью (ECU) процессора UltraSPARC-1 позволяет эффективно обрабатывать промахи кэш-памяти данных (D-кэша) и команд (Е-кэша). Все обращения к внешней кэш-памяти (E-кэшу) конвейеризованы, выполняются за 3 такта и осуществляют пересылку 16 байт команд или данных в каждом такте. Такая организация дает возможность эффективно планировать конвейерное выполнение программного кода, содержащего большой объем обрабатываемых данных, и минимизировать потери производительности, связанные с обработкой промахов в D-кэше. ECU позволяет наращивать объем внешней кэш-памяти от 512 Кбайт до 4 Мбайт.
ECU обеспечивает совмещенную во времени обработку промахов обращений по чтению данных из Е-кэша с операциями записи. Например, во время обработки промаха по загрузке ECU разрешает поступление запросов по записи данных в E-кэш. Кроме того, ECU поддерживает операции наблюдения (snoops), связанные с обеспечением когерентного состояния памяти системы.
Типовой процессорный модуль UltraSPARC-1
Типовой процессорный модуль (рисунок 6.7). UltraSPARC-1 состоит из собственно процессора UltraSPARC-1, микросхем синхронной статической памяти (SRAM), используемых для построения памяти тегов и данных внешнего кэша и двух кристаллов буферов системных данных (UDB). UDB изолируют внешний кэш процессора от остальной части системы и обеспечивают буферизацию данных для приходящих и исходящих системных транзакций, а также формирование, проверку контрольных разрядов и автоматическую коррекцию данных (с помощью ECC-кодов). Таким образом, UDB позволяет интерфейсу работать на тактовой частоте процессора (за счет снижения емкостной нагрузки).
Кэш-память данных первого уровня
Кэш-память данных первого уровняКэш-память данных первого уровня процессора R10000 имеет емкость 32 Кбайт и организована в виде двух одинаковых банков емкостью по 16 Кбайт, что обеспечивает двухкратное расслоение при выполнении обращений к этой кэш-памяти. Каждый банк представляет собой двухканальную множественно-ассоциативную кэш-память с размером строки (блока) в 32 байта. Кэш данных индексируется с помощью виртуального адреса и хранит теги физических адресов памяти. Такой метод индексации позволяет выбрать подмножество кэш-памяти в том же такте, в котором формируется виртуальный адрес. Однако для того, чтобы поддерживать когерентность с кэш-памятью второго уровня, в кэше первого уровня хранятся теги физических адресов памяти.
Массивы данных и тегов в каждом банке являются независимыми. Эти четыре массива работают под общим управлением очереди формирования адресов памяти и схем внешнего интерфейса кристалла. В очереди адресов могут одновременно находиться до 16 команд загрузки и записи, которые обрабатываются в четырех отдельных конвейерах. Команды из этой очереди динамически выдаются для выполнения в специальный конвейер, который обеспечивает вычисление исполнительного виртуального адреса и преобразование этого адреса в физический. Три других параллельно работающих конвейера могут одновременно выполнять проверку тегов, осуществлять пересылку данных для команд загрузки и завершать выполнение команд записи в память. Хотя команды выполняются в строгом порядке их расположения в памяти, вычисление адресов и пересылка данных для команд загрузки могут происходить неупорядоченно. Схемы внешнего интерфейса кристалла могут выполнять заполнение или обратное копирование строк кэш-памяти, либо операции просмотра тегов. Такая параллельная работа большинства устройств процессора позволяет R10000 эффективно выполнять реальные многопроцессорные приложения.
Работа конвейеров кэш-памяти данных тесно координирована. Например, команды загрузки могут выполнять проверку тегов и чтение данных в том же такте, что и преобразование адреса.
Команды записи сразу же начинают проверку тегов, чтобы в случае необходимости как можно раньше инициировать заполнение требуемой строки из кэш-памяти второго уровня, но непосредственная запись данных в кэш задерживается до тех пор, пока сама команда записи не станет самой старой командой в общей очереди выполняемых команд и ей будет позволено зафиксировать свой результат ("выпустится"). Промах при обращении к кэш-памяти данных первого уровня инициирует процесс заполнения строки из кэш-памяти второго уровня. При выполнении команд загрузки одновременно с заполнением строки кэш-памяти данные могут поступать по цепям обхода в регистровый файл.
При обнаружении промаха при обращении к кэш-памяти данных ее работа не блокируется, т.е. она может продолжать обслуживание следующих запросов. Это особенно полезно для уменьшения такого важного показателя качества реализованной архитектуры как среднее число тактов на команду (CPI - clock cycles per instruction). На рисунке 6.13 представлены результаты моделирования работы R10000 на нескольких программах тестового пакета SPEC. Для каждого теста даны два результата: с блокировкой кэш-памяти данных при обнаружении промаха (вверху) и действительное значение CPI R10000 (внизу). Выделенная более темным цветом правая область соответствует времени, потерянному из-за промахов кэш-памяти. Верхний результат отражает полную задержку в случае, если бы все операции по перезагрузке кэш-памяти выполнялись строго последовательно. Таким образом, стрелка представляет потери времени, которые возникают в блокируемом кэше. Эффект применения неблокируемой кэш-памяти сильно зависит характеристик самих программ. Для небольших тестов, рабочие наборы которых полностью помещаются в кэш-памяти первого уровня, этот эффект не велик. Однако для более реальных программ, подобных тесту tomcatv или тяжелому для кэш-памяти тесту compress, выигрыш оказывается существенным.
Кэш-память команд
Кэш-память командОбъем внутренней двухканальной множественно-ассоциативной кэш-памяти команд составляет 32 Кбайт. В процессе ее загрузки команды частично декодируются. При этом к каждой команде добавляются 4 дополнительных бит, которые указывают исполнительное устройство, в котором она будет выполняться. Таким образом, в кэш-памяти команды хранятся в 36-битовом формате. Размер строки кэш-памяти команд составляет 64 байта.
Кэш-память второго уровня
Кэш-память второго уровняИнтерфейс кэш-памяти второго уровня процессора R10000 поддерживает 128-битовую магистраль данных, которая может работать с тактовой частотой до 200 МГц, обеспечивая скорость обмена до 3.2 Гбайт/с (для снижения требований к быстродействию микросхем памяти предусмотрена также возможность деления частоты с коэффициентами 1.5, 2, 2.5 и 3). Все стандартные синхронные сигналы управления статической памятью вырабатываются внутри процессора. Не требуется никаких внешних интерфейсных схем. Минимальный объем кэш-памяти второго уровня составляет 512 Кбайт, максимальный размер - 16 Мбайт. Размер строки этой кэш-памяти программируется и может составлять 64 или 128 байт.
Одним из методов улучшения временных показателей работы кэш-памяти является построение псевдо-множествнно-ассоциативной кэш-памяти. В такой кэш-памяти частота промахов находится на уровне частоты промахов множественно-ассоциативной памяти, а время выборки при попадании соответствует кэш-памяти с прямым отображением. Кэш-память R10000 организована именно таким способом, причем для ее реализации используются стандартные синхронные микросхемы памяти (SRAM). В одном наборе микросхем памяти находятся оба канала кэша. Информация о частоте использования этих каналов хранится в схемах управления кэшем на процессорном кристалле. Поэтому после обнаружения промаха в первичном кэше из наиболее часто используемого канала вторичного кэша считываются две четырехсловные строки. Их теги считываются вместе с первой четырехсловной строкой, а теги альтернативного канала читаются одновременно со второй четырехсловной строкой (это осуществляется простым инвертированием старшего разряда адреса).
При этом возможны три случая. Если происходит попадание по первому каналу, то данные доступны немедленно. Если происходит попадание по альтернативному каналу, происходит повторное чтение вторичного кэша. Если отсутствует попадание по обоим каналам, вторичный кэш должен перезаполняться из основной памяти.
Для обеспечения целостности данных в кэш-памяти большой емкости обычной практикой является использование кодов исправляющих одиночные ошибки (ECC-кодов). В R10000 с каждой четырехсловной строкой хранится 9-битовый ECC-код и бит четности. Дополнительный бит четности позволяет сократить задержку, поскольку проверка на четность может быть выполнена очень быстро, чтобы предотвратить использование некорректных данных. При этом, если обнаруживается корректируемая ошибка, то чтение повторяется через специальный двухтактный конвейер коррекции ошибок.
Классификация конфликтов по данным
Классификация конфликтов по даннымКонфликт возникает везде, где имеет место зависимость между командами, и они расположены по отношению друг к другу достаточно близко так, что совмещение операций, происходящее при конвейеризации, может привести к изменению порядка обращения к операндам. В нашем примере был проиллюстрирован конфликт, происходящий с регистровыми операндами, но для пары команд возможно появление зависимостей при записи или чтении одной и той же ячейки памяти. Однако, если все обращения к памяти выполняются в строгом порядке, то появление такого типа конфликтов предотвращается.
Известны три возможных конфликта по данным в зависимости от порядка операций чтения и записи. Рассмотрим две команды i и j, при этом i предшествует j. Возможны следующие конфликты:
Кластерные архитектуры
Кластерные архитектурыДвумя основными проблемами построения вычислительных систем для критически важных приложений, связанных с обработкой транзакций, управлением базами данных и обслуживанием телекоммуникаций, являются обеспечение высокой производительности и продолжительного функционирования систем. Наиболее эффективный способ достижения заданного уровня производительности - применение параллельных масштабируемых архитектур. Задача обеспечения продолжительного функционирования системы имеет три составляющих: надежность, готовность и удобство обслуживания. Все эти три составляющих предполагают, в первую очередь, борьбу с неисправностями системы, порождаемыми отказами и сбоями в ее работе. Эта борьба ведется по всем трем направлениям, которые взаимосвязаны и применяются совместно.
Повышение надежности основано на принципе предотвращения неисправностей путем снижения интенсивности отказов и сбоев за счет применения электронных схем и компонентов с высокой и сверхвысокой степенью интеграции, снижения уровня помех, облегченных режимов работы схем, обеспечение тепловых режимов их работы, а также за счет совершенствования методов сборки аппаратуры. Повышение уровня готовности предполагает подавление в определенных пределах влияния отказов и сбоев на работу системы с помощью средств контроля и коррекции ошибок, а также средств автоматического восстановления вычислительного процесса после проявления неисправности, включая аппаратурную и программную избыточность, на основе которой реализуются различные варианты отказоустойчивых архитектур. Повышение готовности есть способ борьбы за снижение времени простоя системы. Основные эксплуатационные характеристики системы существенно зависят от удобства ее обслуживания, в частности от ремонтопригодности, контролепригодности и т.д.
В последние годы в литературе по вычислительной технике все чаще употребляется термин "системы высокой готовности" (High Availability Systems). Все типы систем высокой готовности имеют общую цель - минимизацию времени простоя. Имеется два типа времени простоя компьютера: плановое и неплановое. Минимизация каждого из них требует различной стратегии и технологии. Плановое время простоя обычно включает время, принятое руководством, для проведения работ по модернизации системы и для ее обслуживания. Неплановое время простоя является результатом отказа системы или компонента. Хотя системы высокой готовности возможно больше ассоциируются с минимизацией неплановых простоев, они оказываются также полезными для уменьшения планового времени простоя.
Существует несколько типов систем высокой готовности, отличающиеся своими функциональными возможностями и стоимостью. Следует отметить, что высокая готовность не дается бесплатно. Стоимость систем высокой готовности на много превышает стоимость обычных систем. Вероятно поэтому наибольшее распространение в мире получили кластерные системы, благодаря тому, что они обеспечивают достаточно высокий уровень готовности систем при относительно низких затратах. Термин "кластеризация" на сегодня в компьютерной промышленности имеет много различных значений. Строгое определение могло бы звучать так: "реализация объединения машин, представляющегося единым целым для операционной системы, системного программного обеспечения, прикладных программ и пользователей". Машины, кластеризованные вместе таким способом могут при отказе одного процессора очень быстро перераспределить работу на другие процессоры внутри кластера. Это, возможно, наиболее важная задача многих поставщиков систем высокой готовности.
Первой концепцию кластерной системы анонсировала компания DEC, определив ее как группу объединенных между собой вычислительных машин, представляющих собой единый узел обработки информации. По существу VAX-кластер представляет собой слабосвязанную многомашинную систему с общей внешней памятью, обеспечивающую единый механизм управления и администрирования. В настоящее время на смену VAX-кластерам приходят UNIX-кластеры. При этом VAX-кластеры предлагают проверенный набор решений, который устанавливает критерии для оценки подобных систем.
VAX-кластер обладает следующими свойствами:
Разделение ресурсов.
Компьютеры VAX в кластере могут разделять доступ к общим ленточным и дисковым накопителям. Все компьютеры VAX в кластере могут обращаться к отдельным файлам данных как к локальным.
Высокая готовность. Если происходит отказ одного из VAX-компьютеров, задания его пользователей автоматически могут быть перенесены на другой компьютер кластера. Если в системе имеется несколько контроллеров внешних накопителей и один из них отказывает, другие контроллеры автоматически подхватывают его работу.
Высокая пропускная способность.
Ряд прикладных систем могут пользоваться возможностью параллельного выполнения заданий на нескольких компьютерах кластера.
Удобство обслуживания системы.
Общие базы данных могут обслуживаться с единственного места. Прикладные программы могут инсталлироваться только однажды на общих дисках кластера и разделяться между всеми компьютерами кластера.
Расширяемость. Увеличение вычислительной мощности кластера достигается подключением к нему дополнительных VAX-компьютеров. Дополнительные накопители на магнитных дисках и магнитных лентах становятся доступными для всех компьютеров, входящих в кластер.
Работа любой кластерной системы определяется двумя главными компонентами: высокоскоростным механизмом связи процессоров между собой и системным программным обеспечением, которое обеспечивает клиентам прозрачный доступ к системному сервису.
В настоящее время широкое распространение получила также технология параллельных баз данных. Эта технология позволяет множеству процессоров разделять доступ к единственной базе данных. Распределение заданий по множеству процессорных ресурсов и параллельное их выполнение позволяет достичь более высокого уровня пропускной способности транзакций, поддерживать большее число одновременно работающих пользователей и ускорить выполнение сложных запросов. Существуют три различных типа архитектуры, которые поддерживают параллельные базы данных:
Таким образом, среда для работы параллельной базы данных обладает двумя важными свойствами: высокой готовностью и высокой производительностью. В случае кластерной организации несколько компьютеров или узлов кластера работают с единой базой данных. В случае отказа одного из таких узлов, оставшиеся узлы могут взять на себя задания, выполнявшиеся на отказавшем узле, не останавливая общий процесс работы с базой данных. Поскольку логически в каждом узле системы имеется образ базы данных, доступ к базе данных будет обеспечиваться до тех пор, пока в системе имеется по крайней мере один исправный узел. Производительность системы легко масштабируется, т.е. добавление дополнительных процессоров, объемов оперативной и дисковой памяти, и новых узлов в системе может выполняться в любое время, когда это действительно требуется.
Параллельные базы данных находят широкое применение в системах обработки транзакций в режиме on-line, системах поддержки принятия решений и часто используются при работе с критически важными для работы предприятий и организаций приложениями, которые эксплуатируются по 24 часа в сутки.
Компоненты NFS
Компоненты NFSРеализация NFS состоит из нескольких компонент. Некоторые из них локализованы либо на сервере, либо на клиенте, а некоторые используются и тем и другим. Некоторые компоненты не требуются для обеспечения основных функциональных возможностеей, но составляют часть расширенного интерфейса NFS:
Концепция виртуальной памяти
Концепция виртуальной памятиОбщепринятая в настоящее время концепция виртуальной памяти появилась достаточно давно. Она позволила решить целый ряд актуальных вопросов организации вычислений. Прежде всего к числу таких вопросов относится обеспечение надежного функционирования мультипрограммных систем.
В любой момент времени компьютер выполняет множество процессов или задач, каждая из которых располагает своим адресным пространством. Было бы слишком накладно отдавать всю физическую память какой-то одной задаче тем более, что многие задачи реально используют только небольшую часть своего адресного пространства. Поэтому необходим механизм разделения небольшой физической памяти между различными задачами. Виртуальная память является одним из способов реализации такой возможности. Она делит физическую память на блоки и распределяет их между различными задачами. При этом она предусматривает также некоторую схему защиты, которая ограничивает задачу теми блоками, которые ей принадлежат. Большинство типов виртуальной памяти сокращают также время начального запуска программы на процессоре, поскольку не весь программный код и данные требуются ей в физической памяти, чтобы начать выполнение.
Другой вопрос, тесно связанный с реализацией концепции виртуальной памяти, касается организации вычислений на компьютере задач очень большого объема. Если программа становилась слишком большой для физической памяти, часть ее необходимо было хранить во внешней памяти (на диске) и задача приспособить ее для решения на компьютере ложилась на программиста. Программисты делили программы на части и затем определяли те из них, которые можно было бы выполнять независимо, организуя оверлейные структуры, которые загружались в основную память и выгружались из нее под управлением программы пользователя. Программист должен был следить за тем, чтобы программа не обращалась вне отведенного ей пространства физической памяти. Виртуальная память освободила программистов от этого бремени. Она автоматически управляет двумя уровнями иерархии памяти: основной памятью и внешней (дисковой) памятью.
Кроме того, виртуальная память упрощает также загрузку программ, обеспечивая механизм автоматического перемещения программ, позволяющий выполнять одну и ту же программу в произвольном месте физической памяти.
Системы виртуальной памяти можно разделить на два класса: системы с фиксированным размером блоков, называемых страницами, и системы с переменным размером блоков, называемых сегментами. Ниже рассмотрены оба типа организации виртуальной памяти.
Конфигурации дисковой подсистемы и балансировка нагрузки
Конфигурации дисковой подсистемы и балансировка нагрузкиПодобно конфигурации сети, конфигурация дисков определяется типом клиентов. Производительность дисковых накопителей меняется в широких пределах в зависимости от реализации требуемых от них методов доступа. Произвольный доступ по своей природе почти всегда некэшируем и требует, чтобы осуществлялось позиционирование дисковой каретки фактически для каждой операции ввода/вывода (механическое перемещение, которое существенно снижает производительность). При организации последовательного доступа, особенно последовательных обращений по чтению, требуется намного меньшее количество механических перемещений каретки диска на каждую операцию (обычно одно на цилиндр, примерно 1 Мбайт), что дает гораздо более высокую пропускную способность.
Конфигурация сети (локальной и глобальной)
Конфигурация сети (локальной и глобальной)Возможно наиболее важным требованием к конфигурации NFS-сервера является обеспечение достаточной полосы пропускания и степени готовности сети. Это требование на практике трансформируется в необходимость создания конфигурации с соответствующим количеством и типом сетей и интерфейсов.
Конфликты по данным, остановы конвейера и реализация механизма обходов
Конфликты по данным, остановы конвейера и реализация механизма обходовОдним из факторов, который оказывает существенное влияние на производительность конвейерных систем, являются межкомандные логические зависимости. Такие зависимости в большой степени ограничивают потенциальный параллелизм смежных операций, обеспечиваемый соответствующими аппаратными средствами обработки. Степень влияния этих зависимостей определяется как архитектурой процессора (в основном, структурой управления конвейером команд и параметрами функциональных устройств), так и характеристиками программ.
Конфликты по данным возникают в том случае, когда применение конвейерной обработки может изменить порядок обращений за операндами так, что этот порядок будет отличаться от порядка, который наблюдается при последовательном выполнении команд на неконвейерной машине. Рассмотрим конвейерное выполнение последовательности команд на рисунке 5.9.
| ADD | R1,R2,R3 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUB | R4,R1,R5 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AND | R6,R1,R7 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OR | R8,R1,R9 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XOR | R10,R1,R11 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конфликты по данным, приводящие к приостановке конвейера
Конфликты по данным, приводящие к приостановке конвейераК сожалению не все потенциальные конфликты по данным могут обрабатываться с помощью механизма "обходов". Рассмотрим следующую последовательность команд (рисунок 5.11):
| Команда | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LW R1,32(R6) | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADD R4,R1,R7 | IF | ID | stall | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUB R5,R1,R8 | IF | stall | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AND R6,R1,R7 | stall | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Контекст процесса
Контекст процессаКаждому процессу соответствует контекст, в котором он выполняется. Этот контекст включает содержимое пользовательского адресного пространства - пользовательский контекст (т.е. содержимое сегментов программного кода, данных, стека, разделяемых сегментов и сегментов файлов, отображаемых в виртуальную память), содержимое аппаратных регистров - регистровый контекст (таких, как регистр счетчика команд, регистр состояния процессора, регистр указателя стека и регистров общего назначения), а также структуры данных ядра (контекст системного уровня), связанные с этим процессом. Контекст процесса системного уровня в ОС UNIX состоит из "статической" и "динамических" частей. У каждого процесса имеется одна статическая часть контекста системного уровня и переменное число динамических частей.
Статическая часть контекста процесса системного уровня включает следующее:
A.Описатель процесса, т.е. элемент таблицы описателей существующих в системе процессов. Описатель процесса включает, в частности, следующую информацию:
B. U-область (u-area), индивидуальная для каждого процесса область пространства ядра, обладающая тем свойством, что хотя u-область каждого процесса располагается в отдельном месте физической памяти, u-области всех процессов имеют один и тот же виртуальный адрес в адресном пространстве ядра. Именно это означает, что какая бы программа ядра не выполнялась, она всегда выполняется как ядерная часть некоторого пользовательского процесса, и именно того процесса, u-область которого является "видимой" для ядра в данный момент времени. U-область процесса содержит:
Динамическая часть контекста процесса - это один или несколько стеков, которые используются процессом при его выполнении в режиме ядра. Число ядерных стеков процесса соответствует числу уровней прерывания, поддерживаемых конкретной аппаратурой.
Конвейер с дополнительными функциональными устройствами

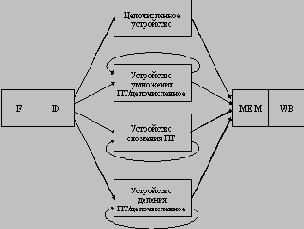

Рисунок 5.20. Конвейер с дополнительными функциональными устройствами
Допустим, что в нашей реализации процессора имеются четыре отдельных функциональных устройства:
Целочисленное устройство обрабатывает все команды загрузки и записи в память при работе с двумя наборами регистров (целочисленных и с плавающей точкой), все целочисленные операции (за исключением команд умножения и деления) и все команды переходов. Если предположить, что стадии выполнения других функциональных устройств неконвейерные, то рисунок 5.20 показывает структуру такого конвейера. Поскольку стадия EX является неконвейерной, никакая команда, использующая функциональное устройство, не может быть выдана для выполнения до тех пор, пока предыдущая команда не покинет ступень EX. Более того, если команда не может поступить на ступень EX, весь конвейер за этой командой будет приостановлен.
В действительности промежуточные результаты возможно не используются циклически ступенью EX, как это показано на рисунке 5.20, и ступень EX имеет задержки длительностью более одного такта. Мы можем обобщить структуру конвейера плавающей точки, допустив конвейеризацию некоторых ступеней и параллельное выполнение нескольких операций. Чтобы описать работу такого конвейера, мы должны определить задержки функциональных устройств, а также скорость инициаций или скорость повторения операций. Это скорость, с которой новые операции данного типа могут поступать в функциональное устройство. Например, предположим, что имеют место следующие задержки функциональных устройств и скорости повторения операций:
| Функциональное устройство | Задержка | Скорость повторения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целочисленное АЛУ | 1 | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сложение с ПТ | 4 | 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Умножение с ПТ (и целочисленное) | 6 | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Деление с ПТ (и целочисленное) | 15 | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
На рисунке 5.21 представлена структура подобного конвейера. Ее реализация требует введения конвейерной регистровой станции EX1/EX2 и модификации связей между регистрами ID/EX и EX/MEM.
Конвейер с многоступенчатыми функциональными устройствами
Рисунок 5.21. Конвейер с многоступенчатыми функциональными устройствами
Конфликты и ускоренные пересылки в длинных конвейерах
Имеется несколько различных аспектов обнаружения конфликтов и организации ускоренной пересылки данных в конвейерах, подобных представленному на рисунке 5.21:
Прежде чем представить общее решение для реализации схем обнаружения конфликтов, рассмотрим вторую и третью проблемы.
Если предположить, что файл регистров с ПТ имеет только один порт записи, то последовательность операций с ПТ, а также операция загрузки ПТ совместно с операциями ПТ может вызвать конфликты по порту записи в регистровый файл. Рассмотрим последовательность команд, представленную на рисунке 5.22. В такте 10 все три команды достигнут ступени WB и должны произвести запись в регистровый файл. При наличии только одного порта записи в регистровый файл машина должна обеспечить последовательное завершение команд. Этот единственный регистровый порт является источником структурных конфликтов. Чтобы решить эту проблему, можно увеличить количество портов в регистровом файле, но такое решение может оказаться неприемлемым, поскольку эти дополнительные порты записи скорее всего будут редко использоваться. Однако в установившемся состоянии максимальное количество необходимых портов записи равно 1. Поэтому в реальных машинах разработчики предпочитают отслеживать обращения к порту записи в регистры и рассматривать одновременное к нему обращение как структурный конфликт.
| Команда | Номер такта | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTD F0,F4,F6 | IF | ID | EX11 | EX12 | EX13 | EX21 | EX22 | EX23 | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ... | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADDD F2,F4,F6 | IF | ID | EX11 | EX12 | EX21 | EX22 | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ... | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ... | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LD F8,0(R2) | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Конвейерное выполнение оператора А = В + С
Рисунок 5.12. Конвейерное выполнение оператора А = В + СОчевидно, выполнение команды ADD должно быть приостановлено до тех пор, пока не станет доступным поступающий из памяти операнд C. Дополнительной задержки выполнения команды SW не произойдет в случае применения цепей обхода для пересылки результата операции АЛУ непосредственно в регистр данных памяти для последующей записи.
Для данного простого примера компилятор никак не может улучшить ситуацию, однако в ряде более общих случаев он может реорганизовать последовательность команд так, чтобы избежать приостановок конвейера. Эта техника, называемая планированием загрузки конвейера (pipeline scheduling) или планированием потока команд (instruction scheduling), использовалась начиная с 60-х годов и стала особой областью интереса в 80-х годах, когда конвейерные машины стали более распространенными.
Пусть, например, имеется последовательность операторов: a = b + c; d = e - f;
Как сгенерировать код, не вызывающий остановок конвейера? Предполагается, что задержка загрузки из памяти составляет один такт. Ответ очевиден (рисунок 5.13):
| Неоптимизированная последовательность команд |
Оптимизированная последовательность команд |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LW Rb,b | LW Rb,b | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LW Rc,c | LW Rc,c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADD Ra,Rb,Rc | LW Re,e | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SW a,Ra | ADD Ra,Rb,Rc | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LW Re,e | LW Rf,f | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LW Rf,f | SW a,Ra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SUB Rd,Re,Rf | SUB Rd,Re,Rf | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SW d,Rd | SW d,Rd | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Магнитные и магнитооптические диски
Магнитные и магнитооптические дискиВ данном разделе мы кратко рассмотрим основную терминологию, применяемую при описании магнитных дисков и контроллеров, а затем приведем типовые характеристики нескольких современных дисковых подсистем.
Дисковый накопитель обычно состоит из набора пластин, представляющих собой металлические диски, покрытые магнитным материалом и соединенные между собой при помощи центрального шпинделя. Для записи данных используются обе поверхности пластины. В современных дисковых накопителях используется от 4 до 9 пластин. Шпиндель вращается с высокой постоянной скоростью (обычно 3600, 5400 или 7200 оборотов в минуту). Каждая пластина содержит набор концентрических записываемых дорожек. Обычно дорожки делятся на блоки данных объемом 512 байт, иногда называемые секторами. Количество блоков, записываемых на одну дорожку зависит от физических размеров пластины и плотности записи.
Данные записываются или считываются с пластин с помощью головок записи/считывания, по одной на каждую поверхность. Линейный двигатель представляет собой электро-механическое устройство, которое позиционирует головку над заданной дорожкой. Обычно головки крепятся на кронштейнах, которые приводятся в движение каретками. Цилиндр - это набор дорожек, соответствующих одному положению каретки. Накопитель на магнитных дисках (НМД) представляет собой набор пластин, магнитных головок, кареток, линейных двигателей плюс воздухонепроницаемый корпус. Дисковым устройством называется НМД с относящимися к нему электронными схемами.
Производительность диска является функцией времени обслуживания, которое включает в себя три основных компонента: время доступа, время ожидания и время передачи данных. Время доступа - это время, необходимое для позиционирования головок на соответствующую дорожку, содержащую искомые данные. Оно является функцией затрат на начальные действия по ускорению головки диска (порядка 6 мс), а также функцией числа дорожек, которые необходимо пересечь на пути к искомой дорожке. Характерные средние времена поиска - время, необходимое для перемещения головки между двумя случайно выбранными дорожками, лежат в диапазоне 10-20 мс. Время перехода с дорожки на дорожку меньше 10 мс и обычно составляет 2 мс.
Вторым компонентом времени обслуживания является время ожидания. Чтобы искомый сектор повернулся до совмещения с положением головки требуется некоторое время. После этого данные могут быть записаны или считаны. Для современных дисков время полного оборота лежит в диапазоне 8-16 мс, а среднее время ожидания составляет 4-8 мс.
Последним компонентом является время передачи данных, т.е. время, необходимое для физической передачи байтов. Время передачи данных является функцией от числа передаваемых байтов (размера блока), скорости вращения, плотности записи на дорожке и скорости электроники. Типичная скорость передачи равна 1-4 Мбайт/с.
В состав компьютеров часто входят специальные устройства, называемые дисковыми контроллерами. К каждому дисковому контроллеру может подключаться несколько дисковых накопителей. Между дисковым контроллером и основной памятью может быть целая иерархия контроллеров и магистралей данных, сложность которой определяется главным образом стоимостью компьютера. Поскольку время передачи часто составляет очень небольшую часть общего времени доступа к диску, контроллер в высокопроизводительной системе разъединяет магистрали данных от диска на время позиционирования так, что другие диски, подсоединенные к контроллеру, могут передавать свои данные в основную память. Поэтому время доступа к диску может увеличиваться на время, связанное с накладными расходами контроллера на организацию операции ввода/вывода.
Рассмотрим теперь основные составляющие времени доступа к диску в типичной подсистеме SCSI. Такая подсистема включает в себя четыре основных компонента: основной компьютер, главный адаптер SCSI, встроенный в дисковое устройство контроллер и собственно накопитель на магнитных дисках. Когда операционная система получает запрос от пользователя на выполнение операции ввода/вывода, она превращает этот запрос в набор команд SCSI. Запрашивающий процесс при этом блокируется и откладывается до завершения операции ввода/вывода (если только это был не запрос асинхронной передачи данных). Затем команды пересылаются по системе шин в главный адаптер SCSI, к которому подключен необходимый дисковый накопитель. После этого ответственность за выполнение взаимодействия с целевыми контроллерами и их устройствами ложится на главный адаптер.
Затем главный адаптер выбирает целевое устройство, устанавливая сигнал на линии управления шины SCSI (эта операция называется фазой выбора). Естественно, шина SCSI должна быть доступна для этой операции. Если целевое устройство возвращает ответ, то главный адаптер пересылает ему команду (это называется фазой команды). Если целевой контроллер может выполнить команду немедленно, то он пересылает в главный адаптер запрошенные данные или состояние. Команда может быть обслужена немедленно, только если это запрос состояния, или команда запрашивает данные, которые уже находятся в кэш-памяти целевого контроллера. Обычно же данные не доступны, и целевой контроллер выполняет разъединение, освобождая шину SCSI для других операций. Если выполняется операция записи, то за фазой команды на шине немедленно следует фаза данных, и данные помещаются в кэш-память целевого контроллера. Подтверждение записи обычно не происходит до тех пор, пока данные действительно не запишутся на поверхность диска.
После разъединения, целевой контроллер продолжает свою собственную работу. Если в нем не предусмотрены возможности буферизации команд (создание очереди команд), ему надо только выполнить одну команду. Однако, если создание очереди команд разрешено, то команда планируется в очереди работ целевого контроллера, при этом обрабатывается команда, обладающая наивысшим приоритетом в очереди. Когда запрос станет обладать наивысшим приоритетом, целевой контроллер должен вычислить физический адрес (или адреса), необходимый для обслуживания операции ввода/вывода. После этого становится доступным дисковый механизм: позиционируется каретка, подготавливается соответствующая головка записи/считывания и вычисляется момент появления данных под головкой. Наконец, данные физически считываются или записываются на дорожку. Считанные данные запоминаются в кэш-памяти целевого контроллера. Иногда целевой контроллер может выполнить считывание с просмотром вперед.
После завершения операции ввода/вывода целевой контроллер в случае свободы шины соединяется с главным адаптером, вслед за чем выполняется фаза данных (при передаче данных из целевого контроллера в главный адаптер) и фаза состояния для указания результата операции. Когда главный адаптер получает фазу состояния, он проверяет корректность завершения физической операции в целевом контроллере и соответствующим образом информирует операционную систему.
Одной из характеристик процесса ввода/вывода SCSI является большое количество шагов, которые обычно не видны пользователю. Обычно на шине SCSI происходит смена семи фаз (выбор, команда, разъединение, повторное соединение, данные, состояние, разъединение). Естественно каждая фаза выполняется за некоторое время, расходуемое на использование шины. Многие целевые контроллеры (особенно медленные устройства подобные магнитным лентам и компакт-дискам) потребляют значительную часть времени на реализацию фаз выбора, разъединения и повторного соединения.
Варианты применения высокопроизводительных подсистем ввода/вывода широко варьируются в зависимости от требований, которые к ним предъявляются. Они охватывают диапазон от обработки малого числа больших массивов данных, которые необходимо реализовать с минимальной задержкой (ввод/вывод суперкомпьютера), до большого числа простых заданий, которые оперируют с малыми объемами данных (обработка транзакций).
Запросы на ввод/вывод заданной рабочей нагрузки можно характеризовать в терминах трех метрик: производительность, время ожидания и пропускная способность. Производительность определяется числом запросов на обслуживание, получаемых в единицу времени. Время ожидания определяет время, необходимое на обслуживание индивидуального запроса. Пропускная способность определяет количество данных, передаваемых между устройствами, требующими обслуживания, и устройствами, выполняющими обслуживание.
Ввод/вывод суперкомпьютера почти полностью определяется последовательным механизмом. Обычно данные передаются с диска в память большими блоками, а результаты записываются обратно на диск. В таких применениях требуется высокая пропускная способность и минимальное время ожидания, однако они характеризуются низкой производительностью. В отличие от этого обработка транзакций характеризуется огромным числом случайных обращений, относительно небольшими отрезками работы и требует умеренного времени ожидания при очень высокой производительности.
Так как системы обработки транзакций тратят большую часть времени обслуживания на поиск и ожидание, технологические успехи, приводящие к сокращению времени передачи, не будут оказывать особого влияния на производительность таких систем. С другой стороны, в научных применениях на поиск данных и на их передачу затрачивается одинаковое время, и поэтому производительность таких систем оказывается очень чувствительной к любым усовершенствованиям в технологии изготовления дисков. Как будет показано ниже, можно организовать матрицу дисков таким образом, что будет обеспечена высокая производительность ввода/вывода для широкого спектра рабочих нагрузок.
В последние годы плотность записи на жестких магнитных дисках увеличивается на 60% в год при ежеквартальном снижении стоимости хранения одного Мегабайта на 12%. По данным фирмы Dataquest такая тенденция сохранится и в ближайшие два года. Сейчас на рынке представлен широкий ассортимент дисковых накопителей емкостью до 9.1 Гбайт. При этом среднее время доступа у самых быстрых моделей достигает 8 мс. Например, жесткий диск компании Seagate Technology имеет емкость 4.1 Гбайт и среднее время доступа 8 мс при скорости вращения 7200 оборот/мин. Улучшаются также характеристики дисковых контроллеров на базе новых стандартов Fast SCSI-2 и Enhanced IDE. Предполагается увеличение скорости передачи данных до 13 Мбайт/с. Надежность жестких дисков также постоянно улучшается. Например, некоторые модели дисков компаний Conner Peripherals Inc., Micropolis Corp. и Hewlett-Packard имеют время наработки на отказ от 500 тысяч до 1 миллиона часов. На такие диски предоставляется 5-летняя гарантия.
Дальнейшее повышение надежности и коэффициента готовности дисковых подсистем достигается построением избыточных дисковых массивов RAID, о которых речь пойдет в подразделе 5.6.3.
Другим направлением развития систем хранения информации являются магнитооптические диски. Запись на магнитооптические диски (МО-диски) выполняется при взаимодействии лазера и магнитной головки. Луч лазера разогревает до точки Кюри (температуры потери материалом магнитных свойств) микроскопическую область записывающего слоя, которая при при выходе из зоны действия лазера остывает, фиксируя магнитное поле, наведенное магнитной головкой. В результате данные, записанные на диск, не боятся сильных магнитных полей и колебаний температуры. Все функциональные свойства дисков сохраняются в диапазоне температур от -20 до +50 градусов Цельсия.
МО-диски уступают обычным жестким магнитным дискам лишь по времени доступа к данным. Предельное достигнутое МО-дисками время доступа составляет 19 мс. Магнитооптический принцип записи требует предварительного стирания данных перед записью, и соответственно, дополнительного оборота МО-диска. Однако завершенные недавно исследования в SONY и IBM показали, что это ограничение можно устранить, а плотность записи на МО-дисках можно увеличить в несколько раз. Во всех других отношениях МО-диски превосходят жесткие магнитные диски.
В магнитооптическом дисководе используются сменные диски, что обеспечивает практически неограниченную емкость. Стоимость хранения единицы данных на МО-дисках в несколько раз меньше стоимости хранения того же объема данных на жестких магнитных дисках.
Сегодня на рынке МО-дисков предлагается более 150 моделей различных фирм. Одно из лидирующих положений на этом рынке занимает компания Pinnacle Micro Inc. Для примера, ее дисковод Sierra 1.3 Гбайт обеспечивает среднее время доступа 19 мс и среднее время наработки на отказ 80000 часов. Для серверов локальных сетей и рабочих станций компания Pinnacle Micro предлагает целый спектр многодисковых систем емкостью 20, 40, 120, 186 Гбайт и даже 4 Тбайт. Для систем высокой готовности Pinnacle Micro выпускает дисковый массив Array Optical Disk System, который обеспечивает эффективное время доступа к данным не более 11 мс при скорости передачи данных до 10 Мбайт/с.
Мейнфреймы
МейнфреймыМейнфрейм - это синоним понятия "большая универсальная ЭВМ". Мейнфреймы и до сегодняшнего дня остаются наиболее мощными (не считая суперкомпьютеров) вычислительными системами общего назначения, обеспечивающими непрерывный круглосуточный режим эксплуатации. Они могут включать один или несколько процессоров, каждый из которых, в свою очередь, может оснащаться векторными сопроцессорами (ускорителями операций с суперкомпьютерной производительностью). В нашем сознании мейнфреймы все еще ассоциируются с большими по габаритам машинами, требующими специально оборудованных помещений с системами водяного охлаждения и кондиционирования. Однако это не совсем так. Прогресс в области элементно-конструкторской базы позволил существенно сократить габариты основных устройств. Наряду со сверхмощными мейнфреймами, требующими организации двухконтурной водяной системы охлаждения, имеются менее мощные модели, для охлаждения которых достаточно принудительной воздушной вентиляции, и модели, построенные по блочно-модульному принципу и не требующие специальных помещений и кондиционеров.
Основными поставщиками мейнфреймов являются известные компьютерные компании IBM, Amdahl, ICL, Siemens Nixdorf и некоторые другие, но ведущая роль принадлежит безусловно компании IBM. Именно архитектура системы IBM/360, выпущенной в 1964 году, и ее последующие поколения стали образцом для подражания. В нашей стране в течение многих лет выпускались машины ряда ЕС ЭВМ, являвшиеся отечественным аналогом этой системы.
В архитектурном плане мейнфреймы представляют собой многопроцессорные системы, содержащие один или несколько центральных и периферийных процессоров с общей памятью, связанных между собой высокоскоростными магистралями передачи данных. При этом основная вычислительная нагрузка ложится на центральные процессоры, а периферийные процессоры (в терминологии IBM - селекторные, блок-мультиплексные, мультиплексные каналы и процессоры телеобработки) обеспечивают работу с широкой номенклатурой периферийных устройств.
Первоначально мейнфреймы ориентировались на централизованную модель вычислений, работали под управлением патентованных операционных систем и имели ограниченные возможности для объединения в единую систему оборудования различных фирм-поставщиков. Однако повышенный интерес потребителей к открытым системам, построенным на базе международных стандартов и позволяющим достаточно эффективно использовать все преимущества такого подхода, заставил поставщиков мейнфреймов существенно расширить возможности своих операционных систем в направлении совместимости. В настоящее время они демонстрирует свою "открытость", обеспечивая соответствие со спецификациями POSIX 1003.3, возможность использования протоколов межсоединений OSI и TCP/IP или предоставляя возможность работы на своих компьютерах под управлением операционной системы UNIX собственной разработки.
Стремительный рост производительности персональных компьютеров, рабочих станций и серверов создал тенденцию перехода с мейнфреймов на компьютеры менее дорогих классов: миникомпьютеры и многопроцессорные серверы. Эта тенденция получила название "разукрупнение" (downsizing). Однако этот процесс в самое последнее время несколько замедлился. Основной причиной возрождения интереса к мейнфреймам эксперты считают сложность перехода к распределенной архитектуре клиент-сервер, которая оказалась выше, чем предполагалось. Кроме того, многие пользователи считают, что распределенная среда не обладает достаточной надежностью для наиболее ответственных приложений, которой обладают мейнфреймы.
Очевидно выбор центральной машины (сервера) для построения информационной системы предприятия возможен только после глубокого анализа проблем, условий и требований конкретного заказчика и долгосрочного прогнозирования развития этой системы.
Главным недостатком мейнфреймов в настоящее время остается относительно низкое соотношение производительность/стоимость. Однако фирмами-поставщиками мейнфреймов предпринимаются значительные усилия по улучшению этого показателя.
Следует также помнить, что в мире существует огромная инсталлированная база мейнфреймов, на которой работают десятки тысяч прикладных программных систем. Отказаться от годами наработанного программного обеспечения просто не разумно. Поэтому в настоящее время ожидается рост продаж мейнфреймов по крайней мере до конца этого столетия. Эти системы, с одной стороны, позволят модернизировать существующие системы, обеспечив сокращение эксплуатационных расходов, с другой стороны, создадут новую базу для наиболее ответственных приложений.
Менее требовательные клиенты
Менее требовательные клиентыХотя наиболее быстрые ПК в настоящее время по производительности ЦП вполне могут оспорить превосходство рабочих станций начального уровня, типовой ПК оказывается значительно менее требовательным сетевым клиентом, чем типичная рабочая станция. Частично это происходит из-за того, что подавляющее большинство существующих ПК все еще базируются на более медленных процессорах 386 (и даже 286), а более медленные процессоры как правило работают с менее требовательными приложениями и пользователями. Более того, эти более медленные процессоры, работающие даже на полной скорости, просто генерируют запросы менее быстро, чем рабочие станции, поскольку внутренние шины и сетевые адаптеры таких ПК не настолько хорошо оптимизированы по сравнению с соответствующими устройствами систем большего размера. Например типовые адаптеры Ethernet ISA, доступные в 1991 году были способны поддерживать скорость передачи данных только на уровне 700 Кбайт/с (по сравнению со скоростью более 1 Мбайт/с, которая достигалась во всех рабочих станциях 1991 года), а некоторые достаточно распространенные интерфейсные платы были способны обеспечивать скорость только на уровне примерно 400 Кбайт/с. Ряд ПК, в частности портативные, используют интерфейсы "Ethernet", которые реально подключаются через параллельный порт. Хотя такое подключение позволяет сэкономить слот шины и достаточно удобно, однако такой интерфейс Ethernet оказывается одним из самых медленных, поскольку многие реализации параллельного порта ограничены скоростью передачи данных 500-800 Кбит/с (60-100 Кбайт/с). Конечно когда в пользовательской базе стали превалировать ПК на базе процессора 486, оснащенные 32-битовыми сетевыми адаптерами DMA, эти различия постепенно стерлись, но полезно помнить, что подавляющее большинство клиентов PC-NFS (особенно в нашей стране) попадают в более старую, менее требовательную категорию. Возможности ПК на базе процессора 33 МГц 486DX, оснащенного 32-битовым интерфейсом Ethernet, продемонстрирована на рисунке 4.2.
Методика планирования компилятора для устранения конфликтов по данным
Методика планирования компилятора для устранения конфликтов по даннымМногие типы приостановок конвейера могут происходить достаточно часто. Например, для оператора А = B + С компилятор скорее всего сгенерирует следующую последовательность команд (рисунок 5.12):
| LW R1,В | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| LW R2,С | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADD R3,R1,R2 | IF | ID | stall | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SW A,R3 | IF | stall | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Методология применения легковесных процессов
Методология применения легковесных процессовМы проследили достоинства разных видов легковесных процессов и можем перейти к краткому анализу их недостатков. Многие программисты (включая автора статьи) испытали эти недостатки на себе. При программировании с явным использованием техники легковесных процессов возникает потребность в явной синхронизации по отношению к общим ресурсам. В современных вариантах ОС UNIX имеется несколько разновидностей средств синхронизации: блокировки, семафоры, условные переменные. Но в любом случае, механизм синхронизации является явным, оторванным от ресурса, для доступа к которому производится синхронизация. Если у легковесных процессов одного пользовательского процесса общих ресурсов немного, то такую программу написать и отладить сравнительно несложно. Но при наличии большого количества общих ресурсов отладка программы становится очень сложным делом (даже при использовании только пользовательских нитей).
Основной проблемой является недетерминированность поведения программы, поскольку время выполнения каждого легковесного процесса, вообще говоря, различно при каждом запуске программы. При использовании явных примитивов для синхронизации набора легковесных процессов наиболее распространенной ошибочной ситуацией является возникновение синхронизационных тупиков. Если при отладке параллельной программы возник тупик, нужно исследовать ситуацию, установить причину ее возникновения (как правило, эта причина состоит в несогласованном выполнении синхронизационных примитивов в разных легковесных процессах) и устранить причину тупика. Но по причине недетерминированности поведения программы тупики могут возникать при одном из ста запуске программы, и никогда нельзя быть полностью уверенным, что при некотором сочетании временных характеристик тупик все-таки не проявится. Заметим, что это относится и к LWP, и к пользовательским нитям.
Трудно также согласиться с тем, что использование явных средств распараллеливания улучшает структурность программы. Человеку свойственно последовательное мышление. Для программиста наиболее естественна модель фон Неймана. С другой стороны, было бы странно не использовать возможности мультипроцессоров для повышения скорости выполнения программ. В настоящее время явное использование пользовательских LWP является единственным доступным решением.
Конечно, появление в современных операционных системах механизма процессов, работающих на общей памяти, не является слишком прогрессивным явлением. Традиционный UNIX стимулировал простое и понятное программирование. Современный UNIX провоцирует сложное, запутанное и опасное программирование.
С другой стороны, системные программисты с успехом используют новые средства. При наличии большого желания, времени и денег параллельную программу можно надежно отладить, что демонстрирует большинство компаний, разрабатывающих программное обеспечение баз данных. При этом используются и LWP, поддерживаемые операционной системой, и пользовательские нити. Как кажется (это мнение не только автора), использование LWP безусловно оправдано, если сервер БД конфигурируется в расчете на работу на симметричном мультипроцессоре. На сегодняшний день это единственная возможность реально распараллелить работу сервера. Но совершенно неочевидно, что применение пользовательских нитей при разработке сервера в целях его структуризации (а это делается во многих серверах), является лучшим решением. Известны другие методы структуризации, которые, по меньшей мере, не менее удобны.
Методы адресации и типы данных
Методы адресации и типы данныхМетоды адресации
В машинах к регистрами общего назначения метод (или режим) адресации объектов, с которыми манипулирует команда, может задавать константу, регистр или ячейку памяти. Для обращения к ячейке памяти процессор прежде всего должен вычислить действительный или эффективный адрес памяти, который определяется заданным в команде методом адресации.
На рисунке 5.1 представлены все основные методы адресации операндов, которые реализованы в компьютерах, рассмотренных в настоящем обзоре. Адресация непосредственных данных и литеральных констант обычно рассматривается как один из методов адресации памяти (хотя значения данных, к которым в этом случае производятся обращения, являются частью самой команды и обрабатываются в общем потоке команд). Адресация регистров, как правило, рассматривается отдельно. В данном разделе методы адресации, связанные со счетчиком команд (адресация относительно счетчика команд) рассматриваются отдельно. Этот вид адресации используется главным образом для определения программных адресов в командах передачи управления.
На рисунке 5.1 на примере команды сложения (Add) приведены наиболее употребительные названия методов адресации, хотя при описании архитектуры в документации разные производители используют разные названия для этих методов. На этом рисунке знак "(" используется для обозначения оператора присваивания, а буква М обозначает память (Memory). Таким образом, M[R1] обозначает содержимое ячейки памяти, адрес которой определяется содержимым регистра R1.
| Метод адресации | Пример команды | Смысл команды метода | Использование | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Регистровая | Add R4,R3 | R4<--R4+R5 | Требуемое значение в регистре | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Непосредственная или литеральная | Add R4,#3 | R4<--R4+3 | Для задания констант | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Базовая со смещением | Add R4,100(R1) | R4<--R4+M[100+R1] | Для обращения к локальным переменным | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Косвенная регистровая | Add R4,(R1) | R4<--R4+M[R1] | Для обращения по указателю или вычисленному адресу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Индексная | Add R3,(R1+R2) | R3<--R3+M[R1+R2] | Иногда полезна при работе с массивами: R1 - база, R3 - индекс | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Прямая или абсолютная |
Add R1,(1000) | R1<--R1+M[1000] | Иногда полезна для обращения к статическим данным | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Косвенная | Add R1,@(R3) | R1<--R1+M[M[R3]] | Если R3-адрес указателя p, то выбирается значение по этому указателю | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Автоинкрементная | Add R1,(R2)+ | R1<--R1+M[R2] R2<--R2+d |
Полезна для прохода в цикле по массиву с шагом: R2 - начало массива В каждом цикле R2 получает приращение d |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Автодекрементная | Add R1,(R2)- | R2<--R2-d R1<--R1+M[R2] |
Аналогична предыдущей Обе могут использоваться для реализации стека |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Базовая индексная со смещением и масштабированием | Add R1,100(R2)[R3] | R1<--R1+M[100]+R2+R3*d | Для индексации массивов | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Методы адресации
Рисунок 5.1. Методы адресацииИспользование сложных методов адресации позволяет существенно сократить количество команд в программе, но при этом значительно увеличивается сложность аппаратуры. Возникает вопрос, а как часто эти методы адресации используются в реальных программах? На рисунке 5.2 представлены результаты измерений частоты использования различных методов адресации на примере трех популярных программ (компилятора с языка Си GCC, текстового редактора TeX и САПР Spice), выполненных на компьютере VAX.
Из этого рисунка видно, что непосредственная адресация и базовая со смещением доминируют.
При этом основной вопрос, который возникает для метода базовой адресации со смещением, связан с длиной (разрядностью) смещения. Выбор длины смещения в конечном счете определяет длину команды. Результаты измерений показали, что в подавляющем большинстве случаев длина смещения не превышает 16 разрядов.
MFLOPS
MFLOPSИзмерение производительности компьютеров при решении научно-технических задач, в которых существенно используется арифметика с плавающей точкой, всегда вызывало особый интерес. Именно для таких вычислений впервые встал вопрос об измерении производительности, а по достигнутым показателям часто делались выводы об общем уровне разработок компьютеров. Обычно для научно-технических задач производительность процессора оценивается в MFLOPS (миллионах чисел-результатов вычислений с плавающей точкой в секунду, или миллионах элементарных арифметических операций над числами с плавающей точкой, выполненных в секунду).
Как единица измерения, MFLOPS, предназначена для оценки производительности только операций с плавающей точкой, и поэтому не применима вне этой ограниченной области. Например, программы компиляторов имеют рейтинг MFLOPS близкий к нулю вне зависимости от того, насколько быстра машина, поскольку компиляторы редко используют арифметику с плавающей точкой.
Ясно, что рейтинг MFLOPS зависит от машины и от программы. Этот термин менее безобидный, чем MIPS. Он базируется на количестве выполняемых операций, а не на количестве выполняемых команд. По мнению многих программистов, одна и та же программа, работающая на различных компьютерах, будет выполнять различное количество команд, но одно и то же количество операций с плавающей точкой. Именно поэтому рейтинг MFLOPS предназначался для справедливого сравнения различных машин между собой.
Однако и с MFLOPS не все обстоит так безоблачно. Прежде всего, это связано с тем, что наборы операций с плавающей точкой не совместимы на различных компьютерах. Например, в суперкомпьютерах фирмы Cray Research отсутствует команда деления (имеется, правда, операция вычисления обратной величины числа с плавающей точкой, а операция деления может быть реализована с помощью умножения делимого на обратную величину делителя). В то же время многие современные микропроцессоры имеют команды деления, вычисления квадратного корня, синуса и косинуса.
Другая, осознаваемая всеми, проблема заключается в том, что рейтинг MFLOPS меняется не только на смеси целочисленных операций и операций с плавающей точкой, но и на смеси быстрых и медленных операций с плавающей точкой. Например, программа со 100% операций сложения будет иметь более высокий рейтинг, чем программа со 100% операций деления.
Решение обеих проблем заключается в том, чтобы взять "каноническое" или "нормализованное" число операций с плавающей точкой из исходного текста программы и затем поделить его на время выполнения. На рисунке 2.1 показано, каким образом авторы тестового пакета "Ливерморские циклы", о котором речь пойдет ниже, вычисляют для программы количество нормализованных операций с плавающей точкой в соответствии с операциями, действительно находящимися в ее исходном тексте. Таким образом, рейтинг реальных MFLOPS отличается от рейтинга нормализованных MFLOPS, который часто приводится в литературе по суперкомпьютерам.
| Реальные операции с ПТ | Нормализованные операции с ПТ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сложение, вычитание, сравнение, умножение | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Деление, квадратный корень | 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Экспонента, синус, ... | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MicroSPARC-II
MicroSPARC-IIЭффективная с точки зрения стоимости конструкция не может полагаться только на увеличение тактовой частоты. Экономические соображения заставляют принимать решения, основой которых является массовая технология. Системы microSPARC обеспечивают высокую производительность при умеренной тактовой частоте путем оптимизации среднего количества команд, выполняемых за один такт. Это ставит вопросы эффективного управления конвейером и иерархией памяти. Среднее время обращения к памяти должно сокращаться, либо должно возрастать среднее количество команд, выдаваемых для выполнения в каждом такте, увеличивая производительность на основе компромиссов в конструкции процессора.
Рисунок 6.5. Блок-схема процессора micro Sparc-II
MicroSPARC-II (рисунок 6.5) является одним из сравнительно недавно появившихся процессоров семейства SPARC. Основное его назначение - однопроцессорные низкостоимостные системы. Он представляет собой высокоинтегрированную микросхему, содержащую целочисленное устройство, устройство управления памятью, устройство плавающей точки, раздельную кэш-память команд и данных, контроллер управления микросхемами динамической памяти и контроллер шины SBus.
Основными свойствами целочисленного устройства microSPARC-II являются:
Целочисленное устройство использует пятиступенчатый конвейер команд с одновременным запуском до двух команд. Устройство плавающей точки обеспечивает выполнение операций в соответствии со стандартом IEEE 754.
Устройство управления памятью выполняет четыре основных функции. Во-первых, оно обеспечивает формирование и преобразование виртуального адреса в физический. Эта функция реализуется с помощью ассоциативного буфера TLB. Кроме того, устройство управления памятью реализует механизмы защиты памяти. И, наконец, оно выполняет арбитраж обращений к памяти со стороны ввода/вывода, кэша данных, кэша команд и TLB.
Процессор microSPARC II имеет 64-битовую шину данных для связи с памятью и поддерживает оперативную память емкостью до 256 Мбайт. В процессоре интегрирован контроллер шины SBus, обеспечивающий эффективную с точки зрения стоимости реализацию ввода/вывода.
MIPS
MIPSОдной из альтернативных единиц измерения производительности процессора (по отношению к времени выполнения) является MIPS - (миллион команд в секунду). Имеется несколько различных вариантов интерпретации определения MIPS.
В общем случае MIPS есть скорость операций в единицу времени, т.е. для любой данной программы MIPS есть просто отношение количества команд в программе к времени ее выполнения. Таким образом, производительность может быть определена как обратная к времени выполнения величина, причем более быстрые машины при этом будут иметь более высокий рейтинг MIPS.
Положительными сторонами MIPS является то, что эту характеристику легко понять, особенно покупателю, и что более быстрая машина характеризуется большим числом MIPS, что соответствует нашим интуитивным представлениям. Однако использование MIPS в качестве метрики для сравнения наталкивается на три проблемы. Во-первых, MIPS зависит от набора команд процессора, что затрудняет сравнение по MIPS компьютеров, имеющих разные системы команд. Во-вторых, MIPS даже на одном и том же компьютере меняется от программы к программе. В-третьих, MIPS может меняться по отношению к производительности в противоположенную сторону.
Классическим примером для последнего случая является рейтинг MIPS для машины, в состав которой входит сопроцессор плавающей точки. Поскольку в общем случае на каждую команду с плавающей точкой требуется большее количество тактов синхронизации, чем на целочисленную команду, то программы, используя сопроцессор плавающей точки вместо соответствующих подпрограмм из состава программного обеспечения, выполняются за меньшее время, но имеют меньший рейтинг MIPS. При отсутствии сопроцессора операции над числами с плавающей точкой реализуются с помощью подпрограмм, использующих более простые команды целочисленной арифметики и, как следствие, такие машины имеют более высокий рейтинг MIPS, но выполняют настолько большее количество команд, что общее время выполнения значительно увеличивается. Подобные аномалии наблюдаются и при использовании оптимизирующих компиляторов, когда в результате оптимизации сокращается количество выполняемых в программе команд, рейтинг MIPS уменьшается, а производительность увеличивается.
Другое определение MIPS связано с очень популярным когда-то компьютером VAX 11/780 компании DEC. Именно этот компьютер был принят в качестве эталона для сравнения производительности различных машин. Считалось, что производительность VAX 11/780 равна 1MIPS (одному миллиону команд в секунду).
В то время широкое распространение получил синтетический тест Dhrystone, который позволял оценивать эффективность процессоров и компиляторов с языка C для программ нечисловой обработки. Он представлял собой тестовую смесь, 53% которой составляли операторы присваивания, 32% - операторы управления и 15% - вызовы функций. Это был очень короткий тест: общее число команд равнялось 100. Скорость выполнения программы из этих 100 команд измерялась в Dhrystone в секунду. Быстродействие VAX 11/780 на этом синтетическом тесте составляло 1757Dhrystone в секунду. Таким образом 1MIPS равен 1757 Dhrystone в секунду.
Следует отметить, что в настоящее время тест Dhrystone практически не применяется. Малый объем позволяет разместить все команды теста в кэш-памяти первого уровня современного микропроцессора и он не позволяет даже оценить эффект наличия кэш-памяти второго уровня, хотя может хорошо отражать эффект увеличения тактовой частоты.
Третье определение MIPS связано с IBM RS/6000 MIPS. Дело в том, что ряд производителей и пользователей (последователей фирмы IBM) предпочитают сравнивать производительность своих компьютеров с производительностью современных компьютеров IBM, а не со старой машиной компании DEC. Соотношение между VAX MIPS и RS/6000 MIPS никогда широко не публиковались, но 1 RS/6000 MIPS примерно равен 1.6 VAX 11/780 MIPS.
Моделирование работы R10000 на нескольких компонентах пакета SPEC

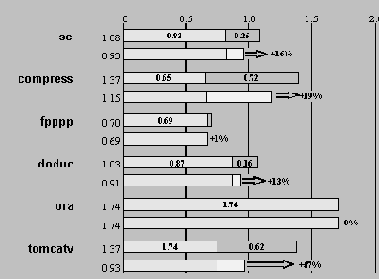

Рисунок 6.13. Моделирование работы R10000 на нескольких компонентах пакета SPEC
Монтирование файловых систем NFS

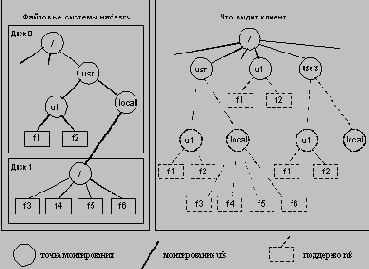

Рисунок 4.1. Монтирование файловых систем NFS
Все четыре операции монтирования будут успешно выполнены. На клиенте поддерево /usr отражает полное поддерево /usr на nfssrv, поскольку клиент также смонтировал /usr/local. Поддерево /u1 на клиенте отображает поддерево /usr/u1 на nfssrv. Этот пример иллюстрирует, что вполне законно можно монтировать подкаталог экспортированной файловой стстемы (это позволяют не все реализации). Наконец, поддерево /users на клиенте отображает только ту часть поддерева /usr сервера, которая размещена на диске 0. Файловая система диска 1 под /users/local не видна.
Мультипроцессорная когерентность кэш-памяти
Мультипроцессорная когерентность кэш-памятиПроблема, о которой идет речь, возникает из-за того, что значение элемента данных в памяти, хранящееся в двух разных процессорах, доступно этим процессорам только через их индивидуальные кэши. На рисунке 5.41 показан простой пример, иллюстрирующий эту проблему.
Набор кристаллов процессора hyperSPARC
Рисунок 6.3. Набор кристаллов процессора hyperSPARC
Процессор hyperSPARC реализован в виде многокристальной микросборки (рисунок 6.3), в состав которой входит суперскалярная конвейерная часть и тесно связанная с ней кэш-память второго уровня. В набор кристаллов входят RT620 (CPU) - центральный процессор, RT625 (CMTU) - контроллер кэш-памяти, устройство управления памятью и устройство тегов и четыре RT627 (CDU) кэш-память данных для реализации кэш-памяти второго уровня емкостью 256 Кбайт. RT625 обеспечивает также интерфейс с MBus.
Центральный процессор RT620 (рисунок 6.4) состоит из целочисленного устройства, устройства с плавающей точкой, устройства загрузки/записи, устройства переходов и двухканальной множественно-ассоциативной памяти команд емкостью 8 Кбайт. Целочисленное устройство включает АЛУ и отдельный тракт данных для операций загрузки/записи, которые представляют собой два из четырех исполнительных устройств процессора. Устройство переходов обрабатывает команды передачи управления, а устройство плавающей точки, реально состоит из двух независимых конвейеров - сложения и умножения чисел с плавающей точкой. Для увеличения пропускной способности процессора команды плавающей точки, проходя через целочисленный конвейер, поступают в очередь, где они ожидают запуска в одном из конвейеров плавающей точки. В каждом такте выбираются две команды. В общем случае, до тех пор, пока эти две команды требуют для своего выполнения различных исполнительных устройств при отсутствии зависимостей по данным, они могут запускаться одновременно. RT620 содержит два регистровых файла: 136 целочисленных регистров, сконфигурированных в виде восьми регистровых окон, и 32 отдельных регистра плавающей точки, расположенных в устройстве плавающей точки.
Кэш-память второго уровня в процессоре hyperSPARC строится на базе RT625 CMTU, который представляет собой комбинированный кристалл, включающий контроллер кэш-памяти и устройство управления памятью, которое поддерживает разделяемую внешнюю память и симметричную многопроцессорную обработку.
Контроллер кэш- памяти поддерживает кэш емкостью 256 Кбайт, состоящий из четырех RT627 CDU. Кэш-память имеет прямое отображение и 4К тегов. Теги в кэш-памяти содержат физические адреса, поэтому логические схемы для соблюдения когерентности кэш-памяти в многопроцессорной системе, имеющиеся в RT625, могут быстро определить попадания или промахи при просмотре со стороны внешней шины без приостановки обращений к кэш-памяти со стороны центрального процессора. Поддерживается как режим сквозной записи, так и режим обратного копирования.
Устройство управления памятью содержит в своем составе полностью ассоциативную кэш-память преобразования виртуальных адресов в физические (TLB), состоящую из 64 строк, которая поддерживает 4096 контекстов. RT625 содержит буфер чтения емкостью 32 байта, используемый для загрузки, и буфер записи емкостью 64 байта, используемый для разгрузки кэш-памяти второго уровня. Размер строки кэш-памяти составляет 32 байта. Кроме того, в RT625 имеются логические схемы синхронизации, которые обеспечивают интерфейс между внутренней шиной процессора и SPARC MBus при выполнении асинхронных операций.
RT627 представляет собой статическую память 16К ( 32, специально разработанную для удовлетворения требований hyperSPARC. Она организована как четырехканальная статическая память в виде четырех массивов с логикой побайтной записи и входными и выходными регистрами-защелками. RT627 для ЦП является кэш-памятью с нулевым состоянием ожидания без потерь (т.е. приостановок) на конвейеризацию для всех операций загрузки и записи, которые попадают в кэш-память. RT627 был разработан специально для процессора hyperSPARC, таким образом для соединения с RT620 и RT625 не нужны никакие дополнительные схемы.
Набор кристаллов позволяет использовать преимущества тесной связи процессора с кэш-памятью. Конструкция RT620 допускает потерю одного такта в случае промаха в кэш-памяти первого уровня. Для доступа к кэш-памяти второго уровня в RT620 отведена специальная ступень конвейера.
Если происходит промах в кэш-памяти первого уровня, а в кэш- памяти второго уровня имеет место попадание, то центральный процессор не останавливается.
Команды загрузки и записи одновременно генерируют два обращения: одно к кэш-памяти команд первого уровня емкостью 8 Кбайт и другое к кэш-памяти второго уровня. Если адрес команды найден в кэш-памяти первого уровня, то обращение к кэш-памяти второго уровня отменяется и команда становится доступной на стадии декодирования конвейера. Если же во внутренней кэш-памяти произошел промах, а в кэш-памяти второго уровня обнаружено попадание, то команда станет доступной с потерей одного такта, который встроен в конвейер. Такая возможность позволяет конвейеру продолжать непрерывную работу до тех пор, пока имеют место попадания в кэш-память либо первого, либо второго уровня, которые составляют 90% и 98% соответственно для типовых прикладных задач рабочей станции. С целью достижения архитектурного баланса и упрощения обработки исключительных ситуаций целочисленный конвейер и конвейер плавающей точки имеют по пять стадий выполнения операций. Такая конструкция позволяет RT620 обеспечить максимальную пропускную способность, не достижимую в противном случае.
Нагрузка клиента NFS, генерируемая

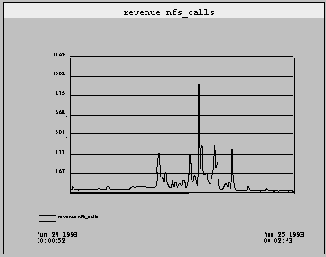

Рисунок 4.3. Нагрузка клиента NFS, генерируемая бездисковой рабочей станцией 16 Mb SPARC station ELC, работающей под управлением SunOS 4.1.3 и выполняющей инструментальные средстваOpenWindowsDescSet, 1-2-3 и Interleaf.
Рисунок 4.3 показывает фрагмент журнала SunNetManager для бездискового клиента - SPARCstation ELC с 16 Мбайт памяти, выполняющей различные инструментальные программы автоматизации офисной деятельности. Относительно ровная нагрузка, отраженная на этом графике, является типичной для большинства клиентов (Lotus 1-2-3, Interleaf 5.3, OpenWindows DeskSet, электронной почты с очень большими файлами). Хотя имеются несколько случаев, когда требуется скорость 40-50 операций в секунду, все они имеют небольшую продолжительность (1-5 секунд). Усредненная по времени результирующая общая нагрузка намного ниже: в данном случае существенно ниже 1 операции в секунду, даже если не учитывать свободные ночные часы. На этом графике интервал измерений составляет 10 минут. Заметим, что это бездисковая система с относительно небольшой памятью. Нагрузка от клиентов, оснащенных дисками и большой оперативной памятью будет еще меньше.
Наконец, рисунок 4.4 показывает, как случайная природа работы различных клиентов приводит к эффекту сглаживания нагрузки на сервер. График показывает нагрузку на сервер двадцати бездисковых клиентов с памятью 16 Мбайт в течение десяти дней.
в течение 10 дней. Этот

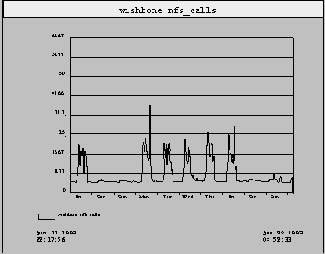

Рисунок 4.4. Нагрузка NFS сервера SPARCserver10 в течение 10 дней. Этот сервер обслуживает20 бездисковых клиентов, в том числе клиента, показанного на рисунке 4.3.
Нестандартные требования к памяти
Нестандартные требования к памятиПоскольку во многих UNIX-системах (например, в Solaris) реализовано кэширование файлов в виртуальной памяти, большинство пользователей склонны конфигурировать серверы NFS очень большой подсистемой основной памяти. Однако примеры типичного использования файлов клиентами NFS показывают, что данные восстанавливаются из буферного кэша в действительности относительно редко и дополнительная основная память обычно не обязательна.
В типичных серверах предоставляемое клиентам пространство на диске намного превышает размер основной памяти системы. Повторные запросы к блоками данных удовлетворяются скорее путем чтения из памяти, а не с диска. К сожалению, большинство клиентов работает со своими собственными файлами и редко пользуются общими разделяемыми файлами. Более того, большинство приложений обычно читают файл данных целиком в память, а затем закрывают его. В результате клиент редко обращается к первоначальному файлу снова. Если никто из других клиентов не воспользуется тем же самый файлом прежде, чем произойдет перезапись данных в кэш, то это означает, что кэшированные данные никогда снова не используются. Правда какие-либо дополнительные накладные расходы, связанные с кэшированием этих данных и последующим их неиспользованием, отсутствуют. Если требуется память для кэширования других страниц данных, в соответствующие страницы просто происходит запись новых данных. Не обязательно сбрасывать страницу на диск, поскольку представление памяти, которое предстоит сохранить, уже находится на диске. Конечно мало пользы от хранения в памяти старой страницы, которая повторно не используется. Когда объем свободной памяти снижается ниже уровня 1/16 всего объема памяти, страницы, неиспользованные в недавнем прошлом, становятся доступными для повторного использования.
Самым большим исключением из этих эмпирических правил является временный рабочий файл, который часто открывается в начале и закрывается в конце работы. Поскольку файл остается для клиента открытым, страницы данных, связанные с этим файлом, остаются отображенными (и кэшированными) в памяти клиента. Подсистема виртуальной памяти клиента использует сервер в качестве резервного хранилища временного файла. Если клиент не имеет достаточного объема физической памяти для хранения этих страниц в собственном кэше, некоторые или все страницы данных будут откачены или заменены новым содержимым при выполнении последующих операций, а повторные обращения к этим данным будут приводить к выдаче операции чтения NFS для восстановления этих данных. В этом случае способность сервера кэшировать такие данные является определенным преимуществом.
Операции записи не могут использовать все преимущества механизма кэширования UNIX на сервере, поскольку протокол NFS требует, чтобы любая операция записи на удаленный диск выполнялась полностью синхронно, чтобы гарантировать согласованное состояние даже в случае выхода сервера из строя. Операция записи называется синхронной в этом смысле, поскольку логическая операция с диском в целом полностью завершается прежде, чем она будет подтверждена. Хотя данные кэшированы, операции записи NFS не выигрывают от буферизации и откладывания момента записи, которые обычно выполняются при реализации операций записи UNIX. Заметим, что клиент может и обычно выполняет операции записи в кэш точно таким же способом, что и любую другую операцию дискового ввода/вывода. Клиент в любом случае способен контролировать когда результаты операции записи сбрасываются на "диск" независимо от того, является ли диск локальным или удаленным.
Возможно самым простым и наиболее полезным является эмпирическое правило, которое называется "правилом пяти минут". Это правило широко используется при конфигурировании серверов баз данных, значительно большая сложность которых делает очень трудным определение размера кэша. Существующее в настоящее время соотношение между ценами подсистемы памяти и дисковой подсистемы показывает, что экономически целесообразно кэшировать данные, к которым осуществляются обращения более одного раза каждые пять минут.
В заключении приведем несколько простых эмпирических правил, которые позволяют выбрать конфигурацию памяти в серверах NFS:
Поскольку серверы NFS не выполняют пользовательских процессов, большого пространства подкачки (swap) не нужно. Для таких серверов пространства подкачки объемом примерно 50% от размера основной памяти более чем достаточно. Заметим, что большинство этих правил прямо противоположены тому, что все ожидают.
NFS и глобальные сети
NFS и глобальные сетиВ реальной жизни часто возникают ситуации, когда клиенты и серверы NFS могут располагаться в разных сетях, объединенных маршрутизаторами. Топология сети может существенно отразиться на ощущаемой пользователем производительности сервера NFS и обеспечиваемого им сервиса. Эффективность обеспечения NFS-сервиса через комплексные сети должна тщательно анализироваться. Но по крайней мере известно, что можно успешно сконфигурировать сети и приложения в глобальных (wide-area) топологиях NFS.
Возможно наиболее важным вопросом в этой ситуации является задержка выполнения операций: время, которое проходит между выдачей запроса и получением ответа. Задержка выполнения операций в локальных сетях не столь критична, поскольку связанные с такими сетями сравнительно короткие расстояния не могут вызвать значительных задержек в среде передачи данных. В глобальных сетях задержки выполнения операций могут происходить просто при транспортировке пакетов из одного пункта в другой. Задержка передачи пакетов складывается из нескольких составляющих:
Эти ошибки вызывают значительный объем повторных пересылок данных, что приводит как к увеличению задержки выполнения операций, так и к снижению эффективной пропускной способности сети. Для сетей, сильно подверженных ошибкам передачи, размер блока данных NFS часто устанавливается равным 1 Кбайт, вместо нормальных 8 Кбайт. Это позволяет сократить объем данных, которые должны повторно передаваться в случае появления ошибки.
Если обеспечивается приемлемый уровень безошибочных передач данных, файловый сервис по глобальным сетям вполне возможен. Наиболее часто в конфигурации таких сетей используются высокоскоростные синхронные последовательные линии связи точка-точка, которые подсоединяются к одной или нескольким локальным сетям на каждом конце. В США такие последовательные линии связи обычно имеют скорость передачи данных 1.544 Мбит/с (линия T1) или 56 Кбит/с. Европейские коммуникационные компании предлагают немного большие скорости: 2.048 Мбит/с (линия E1) или 64 Кбит/с соответственно. Доступны даже более высокоскоростные линии передачи данных. Эти арендуемые линии, известные под названием T3, обеспечивают скорость передачи до 45 Мбит/с (5.3 Мбайт/с). На сегодня большинство линий T3 частично используются для передачи данных.
NFS и клиентские ПК
NFS и клиентские ПКВ отличие от рабочих станций, которые работают под управлением UNIX или VMS, наиболее распространенные операционные системы персональных компьютеров MS-DOS и Windows 3.x не используют одноуровневую виртуальную память для выполнения операций с диском или виртуальных операций дискового ввода/вывода. Системы с одноуровневой виртуальной памятью, подобные Solaris, рассматривают все диски и виртуальный дисковый ввод/вывод как расширение памяти. В результате имеет место тенденция откладывать обращение к диску или сети до тех пор, пока это не окажется абсолютно необходимым. Обычно эта стратегия приводит к более равномерному распределению требований ввода/вывода. В системах с небольшой памятью это иногда приводит к большей активности ввода/вывода, хотя в системах с типовым размером памяти такая стратегия обеспечивает в среднем значительно меньшую общую активность ввода/вывода.
Новые возможности операционных систем
Новые возможности операционных системВ этой части курса будут рассмотрены некоторые вопросы, актуальные в операционных системах современных аппаратных платформ. Мы обсудим проблемы, связанные с эффективным использованием симметричных мультипроцессорных архитектур, а также состояние и перспективы развития систем управления файлами во внешней памяти.
Обеспечение резервного копирования и устойчивости к неисправностям
Обеспечение резервного копирования и устойчивости к неисправностямПроблемы резервного копирование файловых систем и обеспечения устойчивости к неисправностям для NFS сервера совпадают с аналогичными проблемами, возникающими при эксплуатации любой другой системы. Некоторые рекомендации по организации резервного копирования и обеспечению устойчивости к неисправностям можно обобщить следующим образом:
Обобщение методов оптимизации кэш-памяти
Рисунок 5.38. Обобщение методов оптимизации кэш-памятиПри промахе во время записи имеются две дополнительные возможности:
Обычно в кэш-памяти, реализующей запись с обратным копированием, используется размещение записи в кэш-памяти (в надежде, что последующая запись в этот блок будет перехвачена), а в кэш-памяти со сквозной записью размещение записи в кэш-памяти часто не используется (поскольку последующая запись в этот блок все равно пойдет в память).
Обработка команд перехода
Обработка команд переходаПри реализации конвейерной обработки возникают ситуации, которые препятствуют выполнению очередной команды из потока команд в предназначенном для нее такте. Такие ситуации называются конфликтами. Конфликты снижают реальную производительность конвейера, которая могла бы быть достигнута в идеальном случае. Одним из типов конфликтов, с которыми приходится иметь дело разработчикам высокопроизводительных процессоров, являются конфликты по управлению, которые возникают при конвейеризации команд перехода и других команд, изменяющих значение счетчика команд.
Конфликты по управлению могут вызывать даже большие потери производительности суперскалярного процессора, чем конфликты по данным. По статистике среди команд управления, меняющих значение счетчика команд, преобладают команды условного перехода. Таким образом, снижение потерь от условных переходов становится критически важным вопросом. Имеется несколько методов сокращения приостановок конвейера, возникающих из-за задержек выполнения условных переходов. В процессоре R10000 используются два наиболее мощных метода динамической оптимизации выполнения условных переходов: аппаратное прогнозирование направления условных переходов и "выполнение по предположению" (speculation).
Устройство переходов процессора R10000 может декодировать и выполнять только по одной команде перехода в каждом такте. Поскольку за каждой командой перехода следует слот задержки, максимально могут быть одновременно выбраны две команды перехода, но только одна более ранняя команда перехода может декодироваться в данный момент времени. Во время декодирования команд к каждой команде добавляется бит признака перехода. Эти биты используются для пометки команд перехода в конвейере выборки команд.
Направление условного перехода прогнозируется с помощью специальной памяти (branch history table) емкостью 512 строк, которая хранит историю выполнения переходов в прошлом. Обращение к этой таблице осуществляется с помощью адреса команды во время ее выборки.
Двухбитовый код прогноза в этой памяти обновляется каждый раз, когда принято окончательное решение о направлении перехода. Моделирование показало, что точность двухбитовой схемы прогнозирования для тестового пакета программ SPEC составляет 87%.
Все команды, выбранные вслед за командой условного перехода, считаются выполняемыми по предположению (условно). Это означает, что в момент их выборки заранее не известно, будет ли завершено их выполнение. Процессор допускает предварительную обработку и прогнозирование направления четырех команд условного перехода, которые могут разрешаться в произвольном порядке. При этом для каждой выполняемой по предположению команды условного перехода в специальный стек переходов записывается информация, необходимая для восстановления состояния процессора в случае, если направление перехода было предсказано неверно. Стек переходов имеет глубину в 4 элемента и позволяет в случае необходимости быстро и эффективно (за один такт) восстановить конвейер.
Обработка многотактных операций и механизмы обходов в длинных конвейерах
Обработка многотактных операций и механизмы обходов в длинных конвейерахВ рассмотренном нами конвейере стадия выполнения команды (EX) составляла всего один такт, что вполне приемлемо для целочисленных операций. Однако для большинства операций плавающей точки было бы непрактично требовать, чтобы все они выполнялись за один или даже за два такта. Это привело бы к существенному увеличению такта синхронизации конвейера, либо к сверхмерному увеличению количества оборудования (объема логических схем) для реализации устройств плавающей точки. Проще всего представить, что команды плавающей точки используют тот же самый конвейер, что и целочисленные команды, но с двумя важными изменениями. Во-первых, такт EX может повторяться многократно столько раз, сколько необходимо для выполнения операции. Во-вторых, в процессоре может быть несколько функциональных устройств, реализующих операции плавающей точки. При этом могут возникать приостановки конвейера, если выданная для выполнения команда либо вызывает структурный конфликт по функциональному устройству, которое она использует, либо существует конфликт по данным.
Общие положения
Общие положенияОсновная память представляет собой следующий уровень иерархии памяти. Основная память удовлетворяет запросы кэш-памяти и служит в качестве интерфейса ввода/вывода, поскольку является местом назначения для ввода и источником для вывода. Для оценки производительности основной памяти используются два основных параметра: задержка и полоса пропускания. Традиционно задержка основной памяти имеет отношение к кэш-памяти, а полоса пропускания или пропускная способность относится к вводу/выводу. В связи с ростом популярности кэш-памяти второго уровня и увеличением размеров блоков у такой кэш-памяти, полоса пропускания основной памяти становится важной также и для кэш-памяти.
Задержка памяти традиционно оценивается двумя параметрами: временем доступа (access time) и длительностью цикла памяти (cycle time). Время доступа представляет собой промежуток времени между выдачей запроса на чтение и моментом поступления запрошенного слова из памяти. Длительность цикла памяти определяется минимальным временем между двумя последовательными обращениями к памяти.
Основная память современных компьютеров реализуется на микросхемах статических и динамических ЗУПВ (Запоминающее Устройство с Произвольной Выборкой). Микросхемы статических ЗУВП (СЗУПВ) имеют меньшее время доступа и не требуют циклов регенерации. Микросхемы динамических ЗУПВ (ДЗУПВ) характеризуются большей емкостью и меньшей стоимостью, но требуют схем регенерации и имеют значительно большее время доступа.
В процессе развития ДЗУВП с ростом их емкости основным вопросом стоимости таких микросхем был вопрос о количестве адресных линий и стоимости соответствующего корпуса. В те годы было принято решение о необходимости мультиплексирования адресных линий, позволившее сократить наполовину количество контактов корпуса, необходимых для передачи адреса. Поэтому обращение к ДЗУВП обычно происходит в два этапа: первый этап начинается с выдачи сигнала RAS - row-access strobe (строб адреса строки), который фиксирует в микросхеме поступивший адрес строки, второй этап включает переключение адреса для указания адреса столбца и подачу сигнала CAS - column-access stobe (строб адреса столбца), который фиксирует этот адрес и разрешает работу выходных буферов микросхемы.
Названия этих сигналов связаны с внутренней организацией микросхемы, которая как правило представляет собой прямоугольную матрицу, к элементам которой можно адресоваться с помощью указания адреса строки и адреса столбца.
Дополнительным требованием организации ДЗУВП является необходимость периодической регенерации ее состояния. При этом все биты в строке могут регенерироваться одновременно, например, путем чтения этой строки. Поэтому ко всем строкам всех микросхем ДЗУПВ основной памяти компьютера должны прозводиться периодические обращения в пределах определенного временного интервала порядка 8 миллисекунд.
Это требование кроме всего прочего означает, что система основной памяти компьютера оказывается иногда недоступной процессору, так как она вынуждена рассылать сигналы регенерации каждой микросхеме. Разработчики ДЗУПВ стараются поддерживать время, затрачиваемое на регенерацию, на уровне менее 5% общего времени. Обычно контроллеры памяти включают в свой состав аппаратуру для периодической регенерации ДЗУПВ.
В отличие от динамических, статические ЗУПВ не требуют регенерации и время доступа к ним совпадает с длительностью цикла. Для микросхем, использующих примерно одну и ту же технологию, емкость ДЗУВП по грубым оценкам в 4 - 8 раз превышает емкость СЗУПВ, но последние имеют в 8 - 16 раз меньшую длительность цикла и большую стоимость. По этим причинам в основной памяти практически любого компьютера, проданного после 1975 года, использовались полупроводниковые микросхемы ДЗУПВ (для построения кэш-памяти при этом применялись СЗУПВ). Естественно были и исключения, например, в оперативной памяти суперкомпьютеров компании Cray Research использовались микросхемы СЗУПВ.
Для обеспечения сбалансированности системы с ростом скорости процессоров должна линейно расти и емкость основной памяти. В последние годы емкость микросхем динамической памяти учетверялась каждые три года, увеличиваясь примерно на 60% в год. К сожалению скорость этих схем за этот же период росла гораздо меньшими темпами (примерно на 7% в год).
В то же время производительность процессоров начиная с 1987 года практически увеличивалась на 50% в год. На рисунке 5.39 представлены основные временные параметры различных поколений ДЗУПВ.
Очевидно, согласование производительности современных процессоров со скоростью основной памяти вычислительных систем остается на сегодняшний день одной из важнейших проблем. Приведенные в предыдущем разделе методы повышения производительности за счет увеличения размеров кэш-памяти и введения многоуровневой организации кэш-памяти могут оказаться не достаточно эффективными с точки зрения стоимости систем. Поэтому важным направлением современных разработок являются методы повышения полосы пропускания или пропускной способности памяти за счет ее организации, включая специальные методы организации ДЗУПВ.
| Год появления | Емкость кристалла |
Длительность RAS | Длительность CAS | Время цикла | Оптими-зированный режим |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| max | min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1980 1983 1986 1989 1992 1995? |
64 Кбит 256 Кбит 1 Мбит 4 Мбит 16 Мбит 64 Мбит |
180 нс 150 нс 120 нс 100 нс 80 нс 65 нс |
150 нс 120 нс 100 нс 80 нс 60 нс 45 нс |
75 нс 50 нс 25 нс 20 нс 15 нс 10 нс |
250 нс 220 нс 190 нс 165 нс 120 нс 100 нс |
150 нс 100 нс 50 нс 40 нс 30 нс 20 нс |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Общие сведения о работе и нагрузке NFS
Общие сведения о работе и нагрузке NFSПо крайней мере на системах Sun чистые серверы NFS представляют собой наиболее простые для конфигурирования широкомасштабные серверы, главным образом потому, что они работают с одним и тем же кодом операционной системы (имеется только одна реализация сервера NFS, которую можно найти на Sun, поскольку она представляет собой связанный с операционной системой продукт). Более того, сами по себе сервисы NFS относительно просты, так как NFS выполняет всего 18 операций, которые своей семантикой ограничены размещением удаленных файлов и обеспечением к ним доступа. Они намного менее сложны, например, по сравнению с сервисами реляционной базы данных, где имеются более 75 операций, определенных стандартом SQL, причем эти операции применяются к сложному набору единиц данных, которые включают структурные отношения. NFS решает только часть этих проблем и поэтому гораздо проще.
Ниже в таблице 3.1 представлены 18 операций NFS. Шесть из них являются основными и представляют громадное большинство реально выполняемых операций как по количеству, так и по потреблению ресурсов: getattr, setattr, lookup, readlink, read и write. Эти операции реализуют поиск и модификацию атрибутов файла, поиск имени файла, разрешение символических связей, а также чтение и запись данных соответственно. Можно явно выделить два принципиально разных набора операций: в частности, операции read и write манипулируют действительным содержимым файла, в то время как другие операции манипулируют атрибутами файлов. Отличия между этими наборами операций определяются прежде всего типом нагрузки, которая ложится при выполнении соответствующего запроса на серверные и сетевые ресурсы системы.
Общие свойства распределенных файловых систем
Общие свойства распределенных файловых системТрадиционная централизованная файловая система позволяет множеству пользователей, работающих на одной системе, разделять доступ к файлам, хранящихся локально на этой машине. Распределенная файловая система расширяет эти возможности, позволяя разделять доступ к файлам пользователям на разных машинах, объединенных между собой с помощью сети. В основе распределенных файловых систем лежит модель клиент-сервер. В данном случае под клиентом понимается машина, которая обращается к некоторому файлу, а под сервером - машина, хранящая файлы и обеспечивающая к ним доступ. Некоторые системы требуют, чтобы клиенты и серверы были разными машинами, в то время как другие допускают, чтобы одна машина работала и как клиент, и как сервер.
Важно отметить различие между распределенными файловыми системами и распределенными операционными системами. Распределенная операционная система, подобная V или Amoeba, для пользователя выглядит как централизованная операционная система, но работает одновременно на нескольких машинах. Она может иметь файловую систему, которая разделяется всеми машинами системы. В отличие от них, распределенная файловая система представляет собой определенный слой программного обеспечения, который управляет связью между традиционными операционными системами и файловыми системами. Этот слой программных средств интегрируется с операционными системами мащин-хостов сети и обеспечивает сервис распределенного доступа к файлам для систем, которые имеют централизованное ядро.
Распределенные файловые системы имеют ряд важных свойств. Каждая конкретная система может обладать всеми или частью этих свойств. Это как раз и создает основу для сравнения различных архитектур между собой.
Общие замечания
Общие замечанияОснову для сравнения различных типов компьютеров между собой дают стандартные методики измерения производительности. В процессе развития вычислительной техники появилось несколько таких стандартных методик. Они позволяют разработчикам и пользователям осуществлять выбор между альтернативами на основе количественных показателей, что дает возможность постоянного прогресса в данной области.
Единицей измерения производительности компьютера является время: компьютер, выполняющий тот же объем работы за меньшее время является более быстрым. Время выполнения любой программы измеряется в секундах. Часто производительность измеряется как скорость появления некоторого числа событий в секунду, так что меньшее время подразумевает большую производительность.
Однако в зависимости от того, что мы считаем, время может быть определено различными способами. Наиболее простой способ определения времени называется астрономическим временем, временем ответа (response time), временем выполнения(execution time) или прошедшим временем (elapsed time). Это задержка выполнения задания, включающая буквально все: работу процессора, обращения к диску, обращения к памяти, ввод/вывод и накладные расходы операционной системы. Однако при работе в мультипрограммном режиме во время ожидания ввода/вывода для одной программы, процессор может выполнять другую программу, и система не обязательно будет минимизировать время выполнения данной конкретной программы.
Для измерения времени работы процессора на данной программе используется специальный параметр - время ЦП (CPU time), которое не включает время ожидания ввода/вывода или время выполнения другой программы. Очевидно, что время ответа, видимое пользователем, является полным временем выполнения программы, а не временем ЦП. Время ЦП может далее делиться на время, потраченное ЦП непосредственно на выполнение программы пользователя и называемое пользовательским временем ЦП, и время ЦП, затраченное операционной системой на выполнение заданий, затребованных программой, и называемое системным временем ЦП.
В ряде случаев системное время ЦП игнорируется из-за возможной неточности измерений, выполняемых самой операционной системой, а также из-за проблем, связанных со сравнением производительности машин с разными операционными системами. С другой стороны, системный код на некоторых машинах является пользовательским кодом на других и, кроме того, практически никакая программа не может работать без некоторой операционной системы. Поэтому при измерениях производительности процессора часто используется сумма пользовательского и системного времени ЦП.
В большинстве современных процессоров скорость протекания процессов взаимодействия внутренних функциональных устройств определяется не естественными задержками в этих устройствах, а задается единой системой синхросигналов, вырабатываемых некоторым генератором тактовых импульсов, как правило, работающим с постоянной скоростью. Дискретные временные события называются тактами синхронизации (clock ticks), просто тактами (ticks), периодами синхронизации (clock periods), циклами (cycles) или циклами синхронизации (clock cycles).Разработчики компьютеров обычно говорят о периоде синхронизации, который определяется либо своей длительностью (например, 10 наносекунд), либо частотой (например, 100 МГц). Длительность периода синхронизации есть величина, обратная к частоте синхронизации.
Таким образом, время ЦП для некоторой программы может быть выражено двумя способами: количеством тактов синхронизации для данной программы, умноженным на длительность такта синхронизации, либо количеством тактов синхронизации для данной программы, деленным на частоту синхронизации.
Важной характеристикой, часто публикуемой в отчетах по процессорам, является среднее количество тактов синхронизации на одну команду - CPI (clock cycles per instruction). При известном количестве выполняемых команд в программе этот параметр позволяет быстро оценить время ЦП для данной программы.
Таким образом, производительность ЦП зависит от трех параметров: такта (или частоты) синхронизации, среднего количества тактов на команду и количества выполняемых команд. Невозможно изменить ни один из указанных параметров изолированно от другого, поскольку базовые технологии, используемые для изменения каждого из этих параметров, взаимосвязаны: частота синхронизации определяется технологией аппаратных средств и функциональной организацией процессора; среднее количество тактов на команду зависит от функциональной организации и архитектуры системы команд; а количество выполняемых в программе команд определяется архитектурой системы команд и технологией компиляторов. Когда сравниваются две машины, необходимо рассматривать все три компоненты, чтобы понять относительную производительность.
В процессе поиска стандартной единицы измерения производительности компьютеров было принято несколько популярных единиц измерения, вследствие чего несколько безвредных терминов были искусственно вырваны из их хорошо определенного контекста и использованы там, для чего они никогда не предназначались. В действительности единственной подходящей и надежной единицей измерения производительности является время выполнения реальных программ, и все предлагаемые замены этого времени в качестве единицы измерения или замены реальных программ в качестве объектов измерения на синтетические программы только вводят в заблуждение.
Опасности некоторых популярных альтернативных единиц измерения (MIPS и MFLOPS) будут рассмотрены в соответствующих подразделах.
Оценка нагрузки в отсутствие системы
Оценка нагрузки в отсутствие системыЕсли для проведения измерений существующая система не доступна, часто оказывается возможной примерная оценка, основанная на предполагаемом использовании системы. Выполнение такой оценки требует понимания того, каким объемом данных будет манипулировать клиент. Этот метод достаточно точен, если приложение попадает в категорию систем с интенсивным использованием данных. Некоторая разумная оценка обычно может быть также сделана и для среды с интенсивным использованием атрибутов, но множество факторов делает такую оценку несколько менее точной.
Оценка среды с интенсивным использованием атрибутов
Оценка среды с интенсивным использованием атрибутовВ предыдущем примере предполагалось, что нагрузка NFS от операций с атрибутами была пренебрежимо мала по сравнению с операциями с данными. Если же это не так, например, в среде разработки программного обеспечения, необходимо сделать некоторые предположения относительно предполагаемой смеси команд NFS. В отсутствии другой информации, в качестве образца можно принять, например, так называемую смесь Legato. В тесте SPECsfs_097 (известной также под названием LADDIS) используется именно эта смесь, в которой операции с данными включают 22% операций чтения и 15% операций записи.
Рассмотрим клиентскую рабочую станцию, наиболее интенсивная работа которой связана с перекомпиляцией программной системы, состоящей из исходного кода объемом 25 Мбайт. Известно, что рабочие станции могут скомпилировать систему примерно за 30 минут. В процессе компиляции генерируется примерно 18 Мбайт промежуточного объектного кода и двоичные коды. Из этой информации мы можем заключить, что клиентская система будет записывать на сервер 18 Мбайт и читать по крайней мере 25 Мбайт (возможно больше, поскольку почти треть исходного кода состоит из файлов заголовков, которые включены посредством множества исходных модулей). Для предотвращения повторного чтения этих файлов включений может использоваться кэширующая файловая система. Предположим, что используется CFS. Во время "конструирования" необходимо передать 33 Мбайт действительных данных, или 33 Мb х 125 ops/Mb = 4125 операций с данными за 30 минут (1800 секунд), что примерно соответствует скорости 2.3 ops/sec. (Здесь предполагается, что каждая операция выполняется с данными объемом 8 Kb, поэтому для пересылки 1 Mb данных требуется 125 операций). Поскольку эта работа связана с интенсивным использованием атрибутов, необходимо оценить существенное количество промахивающихся операций с атрибутами. Предположив, что смесь операций соответствует смеси Legato, общая скорость будет примерно равна:
Объем читаемых данных * 125
NFSops/sec = или
22%
Объем записываемых данных * 125
NFSops/sec = .
15%
В данном случае скорость равна: (25 Мb по чтению х 125ops/Mb) / 22% / 1800 секунд, или 7.89 ops/sec. Для проверки мы также имеем (18 Мb по записи х 125 ops/Mb) / 15% / 1800 секунд, или 8.33 ops/sec. В данном случае соотношение операций чтения и записи очень похоже на смесь Legato, но это может быть и не так, например, если были открыты файлы программы просмотра исходного текста (размер файлов программы просмотра исходного текста (source brouser files) часто в 4-6 раз превосходит размер исходного кода). В этом случае у нас нет способа оценки пиковой нагрузки.
Если имеются двадцать рабочих станций, работающие в описанном выше режиме, мы можем составить следующие заключения:
Оценка среды с интенсивным использованием данных
Оценка среды с интенсивным использованием данныхПервый шаг для получения такой оценки заключается в определении полностью активного запроса типового клиента. Для этого необходимо понимание поведения клиента. Если нагрузка интенсивная по данным, то имеет смысл просто просуммировать количество предполагаемых операций чтения и записи и взять это число в качестве нагрузки для каждого клиента. Операции с атрибутами обычно являются несущественными для рабочей нагрузки, в которой доминируют операции с данными (с одной стороны, они составляют лишь небольшой процент всех операций, а с другой стороны, эти операции задают серверу минимальное количество работы по сравнению с объемом работы, который необходимо выполнить для выборки данных).
Например, рассмотрим клиентскую рабочую станцию, выполняющую приложение, которое осуществляет поиск областей с заданной температурой в некотором объеме жидкости. Типовой набор данных для решения этой задачи составляет 400 Мбайт. Обычно он читается порциями по 50 Мбайт. Каждая порция проходит полную обработку прежде, чем приложение переходит к следующей. Обработка каждого сегмента занимает примерно 5 минут времени ЦП, а результирующие файлы, которые записываются на диск имеют размер около 1 Мбайта. Предположим, что в качестве сетевой среды используется FDDI. Максимальная нагрузка на NFS будет возникать, когда клиент читает каждую порцию объемом 50 Мбайт. При максимальной скорости 2.5 Мбайт/с клиент будет полностью активным примерно в течение двадцати секунд, выполняя 320 операций чтения в секунду. Поскольку каждый запуск программы занимает примерно 40 минут (или 2400 секунд) времени, и на один прогон требуется (400 + 1) Мb х 125 ops/Mb = 50,125 ops, средняя скорость равна примерно 20 ops/sec. Сервер должен будет обеспечивать обслуживание пиковой скорости запросов (320 ops/sec) в течение примерно 20 секунд из каждых 5 минут, или примерно в течение 7% времени. Из этого упражнения можно извлечь три порции полезной информации: среднюю скорость активных запросов (20 ops/sec), пиковую скорость запросов (320 ops/sec) и вероятность того, что пиковая скорость требуется.
На базе этой информации может быть сформирована оценка общей скорости запросов. Если в конфигурации системы будет 10 клиентов, то средняя скорость запросов составит 200 ops/sec. (Эту скорость не следует сравнивать с результатами теста LADDIS, поскольку в данном случае смеси операций очень отличаются). Вероятность того, что два клиента будут требовать работы с пиковой скоростью одновременно составляет примерно 0.07 х 0.07 = 0.049, или примерно 5%, а три клиента будут требовать пикового обслуживания только в течение 0.034% времени. Таким образом, из этой информации разумно вывести следующие заключения:
Однако для этого приложения может лучше подойти система SPARCserver 1000, которая обеспечит большую емкость памяти: система с двумя системными платами позволяет создать конфигурацию с семью главными адаптерами SCSI и емкостью дисковой памяти более 28 Гбайт (по одному многодисковому устройству емкостью 4.2 Гбайт на каждую плату FSBE/S, не считая четырех встроенных дисков емкостью по 535 Мбайт). В случае, если потребуется большая емкость дисков, можно сконфигурировать систему SPARCcenter 2000 с двумя системными платами, чтобы обеспечить реализацию шести интерфейсов DWI/S и до 12 шасси с дисками емкостью по 2.9 Гбайт - примерно 208 Гбайт памяти.
Заметим, что при выборе конфигурации системы для приложений с интенсивным использованием данных вообще говоря не очень полезно сравнивать предполагаемые скорости запросов с рейтингом предполагаемого сервера по SPECsfs_097, поскольку смеси операций отличаются настолько, что нагрузки нельзя сравнивать. К счастью, такая оценка обычно оказывается достаточно точной.
Очередь целочисленных команд
Очередь целочисленных командОчередь целочисленных команд содержит 16 строк и выдает команды в два арифметико-логических устройства. Целочисленные команды поступают в свободные строки этой очереди, причем в каждом такте в нее могут записываться до 4 команд. Целочисленные команды остаются в очереди до тех пор, пока они не будут выданы в одно из АЛУ.
Очередь команд плавающей точки
Очередь команд плавающей точкиОчередь команд плавающей точки также содержит 16 строк и выдает команды в исполнительные устройства сложения и умножения с плавающей точкой. Команды плавающей точки поступают в свободные строки очереди, причем в каждом такте в нее могут записываться до 4 команд. Команды остаются в очереди до тех пор, пока они не будут выданы в одно из исполнительных устройств. Очередь команд плавающей точки содержит также логику управления команд типа "умножить-сложить". Эта команда сначала направляется в устройство умножения, а затем прямо в устройство сложения.
Одновременная выдача нескольких команд для выполнения и динамическое планирование
Одновременная выдача нескольких команд для выполнения и динамическое планированиеМетоды минимизации приостановок работы конвейера из-за наличия в программах логических зависимостей по данным и по управлению, рассмотренные в предыдущих разделах, были нацелены на достижение идеального CPI (среднего количества тактов на выполнение команды в конвейере), равного 1. Чтобы еще больше повысить производительность процессора необходимо сделать CPI меньшим, чем 1. Однако этого нельзя добиться, если в одном такте выдается на выполнение только одна команда. Следовательно необходима параллельная выдача нескольких команд в каждом такте. Существуют два типа подобного рода машин: суперскалярные машины и VLIW-машины (машины с очень длинным командным словом). Суперскалярные машины могут выдавать на выполнение в каждом такте переменное число команд, и работа их конвейеров может планироваться как статически с помощью компилятора, так и с помощью аппаратных средств динамической оптимизации. В отличие от суперскалярных машин, VLIW-машины выдают на выполнение фиксированное количество команд, которые сформатированы либо как одна большая команда, либо как пакет команд фиксированного формата. Планирование работы VLIW-машины всегда осуществляется компилятором.
Суперскалярные машины используют параллелизм на уровне команд путем посылки нескольких команд из обычного потока команд в несколько функциональных устройств. Дополнительно, чтобы снять ограничения последовательного выполнения команд, эти машины используют механизмы внеочередной выдачи и внеочередного завершения команд, прогнозирование переходов, кэши целевых адресов переходов и условное (по предположению) выполнение команд. Возросшая сложность, реализуемая этими механизмами, создает также проблемы реализации точного прерывания.
В типичной суперскалярной машине аппаратура может осуществлять выдачу от одной до восьми команд в одном такте. Обычно эти команды должны быть независимыми и удовлетворять некоторым ограничениям, например таким, что в каждом такте не может выдаваться более одной команды обращения к памяти.
Если какая-либо команда в потоке команд является логически зависимой или не удовлетворяет критериям выдачи, на выполнение будут выданы только команды, предшествующие данной. Поэтому скорость выдачи команд в суперскалярных машинах является переменной. Это отличает их от VLIW-машин, в которых полную ответственность за формирование пакета команд, которые могут выдаваться одновременно, несет компилятор, а аппаратура в динамике не принимает никаких решений относительно выдачи нескольких команд.
Предположим, что машина может выдавать на выполнение две команды в одном такте. Одной из таких команд может быть команда загрузки регистров из памяти, записи регистров в память, команда переходов, операции целочисленного АЛУ, а другой может быть любая операция плавающей точки. Параллельная выдача целочисленной операции и операции с плавающей точкой намного проще, чем выдача двух произвольных команд. В реальных системах (например, в микропроцессорах PA7100, hyperSPARC, Pentium и др.) применяется именно такой подход. В более мощных микропроцессорах (например, MIPS R10000, UltraSPARC, PowerPC 620 и др.) реализована выдача до четырех команд в одном такте.
Выдача двух команд в каждом такте требует одновременной выборки и декодирования по крайней мере 64 бит. Чтобы упростить декодирование можно потребовать, чтобы команды располагались в памяти парами и были выровнены по 64-битовым границам. В противном случае необходимо анализировать команды в процессе выборки и, возможно, менять их местами в момент пересылки в целочисленное устройство и в устройство ПТ. При этом возникают дополнительные требования к схемам обнаружения конфликтов. В любом случае вторая команда может выдаваться, только если может быть выдана на выполнение первая команда. Аппаратура принимает такие решения в динамике, обеспечивая выдачу только первой команды, если условия для одновременной выдачи двух команд не соблюдаются. На рисунке 5.32 представлена диаграмма работы подобного конвейера в идеальном случае, когда в каждом такте на выполнение выдается пара команд.
Такой конвейер позволяет существенно увеличить скорость выдачи команд. Однако чтобы он смог так работать, необходимо иметь либо полностью конвейеризованные устройства плавающей точки, либо соответствующее число независимых функциональных устройств. В противном случае устройство плавающей точки станет узким горлом и эффект, достигнутый за счет выдачи в каждом такте пары команд, сведется к минимуму.
| Тип команды | Ступень конвейера | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целочисленная команда | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда ПТ | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целочисленная команда | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| КомандаПТ | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целочисленная команда | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда ПТ | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целочисленная команда | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда ПТ | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ограничения традиционных файловых систем
Ограничения традиционных файловых системПри работе с внешней памятью мы по-прежнему в основном имеем дело с магнитными дисками с подвижными головками. Если несколько лет тому назад казалось, что это временное явление, и что наступит такое время, когда электро-механические задержки доступа к внешней памяти скоро исчезнут, то теперь уже понятна устойчивость таких устройств, сопровождаемая постоянным снижением их стоимости. В чем состоит проблема?
На практике наиболее распространена последовательная работа с файлами. Если требуется произвести последовательный просмотр файла, хранящегося на магнитном диске с подвижными головками, то основные задержки создают именно электро-механическом действия, связанные с перемещением магнитных головок. Известно, что в среднем время движения головок на два порядка превышает время двух последующих актов - ожидания подкрутки диска до нужного блока (тоже долго, но не так) и собственно выполнения обмена (это как раз достаточно быстро, и чем дальше, тем быстрее по мере развития технологии магнитных носителей; к сожалению заставить быстро двигаться пакеты магнитных головок не так легко).
Основной неприятностью традиционных файловых систем являлось хаотическое распределение внешней памяти. Один блок внешней памяти файла мог отстоять на произвольное количество цилиндров, т.е. элементов передвижения головок. Коренной перелом произошел в так называемой "быстрой файловой системе", разработанной Кирком МакКусиком в рамках проекта BSD 4.3. МакКусик решил, что лучше головкам магнитного диска двигаться не слишком сильно. Поэтому было введено понятие группы магнитных цилиндров, в пределах которых должен располагаться файл. Вместо произвольного передвижения магнитных головок в масштабе всей поверхности диска для последовательного чтения файла требуется ограниченное смещение головок в выделенной группе цилиндров. Но это не решает всех проблем.
Появились устройства с магнитными дисками, предъявляющие внешнему миру интерфейс с 24 магнитными головками в то время, когда на самом деле (физически) их было 15. И что же теперь оптимизируется? Аппаратура и встроенное программное обеспечение контроллеров магнитных дисков сами производят собственную оптимизацию, а файловая система считает, что все уже оптимизировано. Еще хуже дела стали с появлением дисковых массивов, особенно начиная с пятого уровня организации. RAID обеспечивает надежное хранение данных с 90-процентной гарантией и разделенное хранение блока данных на всех дисках, входящих в массив. Что же теперь оптимизируют операционная система по отношению к доступу к файлам? Это одна из основных проблем современных файловых систем; она не решена, и не ясно, будет ли решена в ближайшее время. Тем не менее, файловые системы развиваются, и мы далее приведем обзор наиболее интересных существующих файловых систем (из мира UNIX) и некоторые примеры перспективных файловых систем.
Операции с атрибутами
Операции с атрибутамиОперации с атрибутами создают для системы намного меньшую нагрузку, чем операции с данными. Поскольку размер атрибутов файла очень мал (пара сотен байтов на файл), большинство атрибутов файловой системы, связанных с активными файлами, будет буферизоваться (кэшироваться) в основной памяти сервера. Даже если атрибуты файла не кэшируются, они просто отыскиваются и читаются с диска. После того как атрибуты файла выбраны сервером для какого-либо клиента, обслуживание любого запроса к этим атрибутам заключается лишь в манипулировании битами кэшированных атрибутов и выполнении обычного сетевого протокола. Накладные расходы, связанные с сетевой обработкой этих операций сравнительно высоки, поскольку относительное количество полезных байтов данных в реально передаваемом пакете невелико. Атрибуты пересылаются небольшими пакетами (большинство имеют размер 64-128 байт). В результате операции с атрибутами потребляют относительно небольшую полосу пропускания сети.
Операции с данными
Операции с даннымиВ отличие от операций с атрибутами, операции с данными по определению имеют размер 8 Кбайт. (Это размер блока данных, определенный NFS. Сравнительно недавно анонсированная версия протокола NFS+ допускает блоки данных размером до 4 Гбайт. Однако это существенно не меняет саму природу операций с данными). Кроме того, в то время как для каждого файла имеется только один набор атрибутов, количество блоков данных размером по 8 Кбайт в одном файле может быть большим (потенциально может достигать несколько миллионов). Для большинства типов NFS-серверов блоки данных обычно не кэшируются и, таким образом, обслуживание соответствующих запросов связано с существенным потреблением ресурсов системы. В частности, для выполнения операций с данными требуется значительно большая полоса пропускания сети: каждая операция с данными включает пересылку шести больших пакетов по Ethernet (двух по FDDI). В результате вероятность перегрузки сети представляет собой гораздо более важный фактор при рассмотрении операций с данными.
Как это ни удивительно, но в большинстве существующих систем доминируют операции с атрибутами, а не операции с данными. Если клиентская система NFS хочет использовать файл, хранящийся на удаленном файл-сервере, она выдает последовательность операций поиска (lookup) для определения размещения файла в удаленной иерархии каталогов, за которой следует операция getattr для получения маски прав доступа и других атрибутов файла; наконец, операция чтения извлекает первые 8 Кбайт данных. Для типичного файла, который находится на глубине четырех или пяти уровней подкаталогов удаленной иерархии, простое открывание файла требует пяти-шести операций NFS. Поскольку большинство файлов достаточно короткие (в среднем для большинства систем менее 16 Кбайт) для чтения всего файла требуется меньше операций, чем для его поиска и открывания. Последние исследования компании Sun обнаружили, что со времен операционной системы BSD 4.1 средний размер файла существенно увеличился от примерно 1 Кбайт до немногим более 8 Кбайт.
Для определения корректной конфигурации сервера NFS прежде всего необходимо отнести систему к одному из двух классов в соответствии с доминирующей рабочей нагрузкой для предполагаемых сервисов NFS: с интенсивными операциями над атрибутами или с интенсивными операциями над данными.
Операционные системы реальной памяти
Операционные системы реальной памятиОперационные системы персональных компьютеров используют более простую двухуровневую модель ввода/вывода, в которой основная память и ввод/вывод файлов управляются раздельно. На практике это приводит даже к еще меньшей нагрузке на подсистему ввода/вывода. Например, когда ПК под Windows вызывает для выполнения Lotus 1-2-3, весь 123.exe копируются в основную память системы. При этом в основную память копируется полный код объемом 1.5 Мбайт, даже если пользователь вслед за этим выполнит команду quit без выполнения любой другой функции. Во время выполнения приложения этот клиент не будет выдавать никаких дополнительных запросов на ввод/вывод этого файла, поскольку весь двоичный код находится резидентно в памяти. Даже если этот код свопируется Windows, он будет откачиваться на локальный диск, что приводит к отсутствию сетевого трафика.
В отличие от этого системы, базирующиеся на Solaris, при вызове приложения копируют в память функцию quit и только те функции, которые необходимы для выполнения его инициализации. Другие функции загружаются в страницы памяти позже, при действительном использовании, что дает существенную начальную экономию, а также распределяет во времени нагрузку на подсистему ввода/вывода. Если клиенту не хватает памяти, соответствующие страницы могут быть уничтожены и затем восстановлены с первоначального источника кодов программ (сетевого сервера), но это приводит к дополнительной нагрузке на сервер. В итоге, нагрузка на подсистему ввода/вывода сервера от ПК-клиентов носит гораздо более взрывной характер, чем для клиентов рабочих станций, выполняющих одни и те же приложения.
Организация кэш-памяти
Организация кэш-памятиКонцепция кэш-памяти возникла раньше чем архитектура IBM/360, и сегодня кэш-память имеется практически в любом классе компьютеров, а в некоторых компьютерах - во множественном числе.
| Размер блока (строки) | 4-128 байт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Время попадания (hit time) | 1-4 такта синхронизации (обычно 1 такт) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Потери при промахе (miss penalty) (Время доступа - access time) (Время пересылки - transfer time) |
8-32 такта синхронизации (6-10 тактов синхронизации) (2-22 такта синхронизации) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Доля промахов (miss rate) | 1%-20% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размер кэш-памяти | 4 Кбайт - 16 Мбайт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Организация последовательного доступа в NFS с интенсивным использованием данных
Организация последовательного доступа в NFS с интенсивным использованием данныхОпыт показывает, что большинство обращений к файлам в среде с интенсивным использованием данных являются последовательными, даже на серверах, которые поставляют данные многим клиентам. При этом, как правило, операционная система выполняет большую работу по организации доступа к своим устройствам. Поэтому если необходимо обеспечить сервис для приложений с интенсивным использованием данных следует выбирать конфигурацию для работы в последовательной среде.
Например, в свое время диск емкостью 2.9 Гбайт был самым быстрым диском Sun для последовательных приложений. Он мог обеспечивать обмен данными через файловую систему со скоростью 4.25 Мбайт/с. Это был также самый емкий диск Sun и поэтому оказывался наиболее удобным для хранения больших объемов данных. Высокая скорость обмена данными по отношению к скорости шины SCSI (пиковая пропускная способность шины составляет 20 Мбайт/с) определяет оптимальную конфигурацию дисковой подсистемы: 4-5 активных дисков емкостью 2.9 Гбайт на один главный адаптер (DWI/S). Если требуется дополнительная емкость для хранения данных, то подключение большего числа дисков на каждый главный адаптер вполне допустимо, но это не даст увеличения производительности дисковой подсистемы.
Диски 2.9 Гбайт в системах Sun размещаются на устанавливаемых в стойку шасси (до 6 дисковых накопителей на шасси). Каждое шасси может быть подключено к двум независимым главными адаптерами SCSI. Такая возможность очень рекомендуется для конфигурирования серверов, обслуживающих клиентов, выполняющих интенсивные запросы к данным. Чтобы обеспечить максимальную емкость дисковой памяти до 12 дисков могут быть сконфигурированы на одном адаптере DWI/S. Однако максимальная производительность достигается только с 4-5 накопителями.
В среде с последовательным доступом достаточно просто подсчитать, сколько дисков потребуется для обслуживания пиковой нагрузки. Каждый полностью активный клиент может потребовать от дисковой подсистемы пропускной способности до 2.7 Мбайт/с. (Здесь предполагается использование высокоскоростных сетей со скоростью передачи в среде 100 Мбит/с и выше).
Хорошее первое приближение дает обеспечение одного 2.9 Гбайт диска для каждых трех полностью активных клиентов. Предлагается именно такое соотношение, хотя каждый диск может передавать данные со скоростью более 4 Мбайт/с, а клиенты запрашивают только 2.7 Мбайт/с, поскольку работа двух активных клиентов на одном диске будет вызывать постоянное перемещение каретки вперед и назад между группами цилиндров (или даже файловыми системами) и приводить к существенно более низкой пропускной способности. Чтобы сбалансировать работу дисков, а также ускорить некоторые типы пересылок данных можно использовать специальное программное обеспечение типа Online:DiskSuit 2.0 (разд. 4.3.4.3). Если в качестве сетевой среды применяется Ethernet или 16 Мбит Token Ring, то достаточно одного диска на каждого полностью активного пользователя. Если используется NFS+, это отношение сильно меняется, поскольку NFS+ обеспечивает индивидуальную пропускную способность в режиме клиент/сервер примерно на скорости сетевой среды.
Организация произвольного доступа в NFS с интенсивными запросами атрибутов
Организация произвольного доступа в NFS с интенсивными запросами атрибутовВ отличие от среды с интенсивным использованием данных, действительно все обращения к файлам в среде с интенсивным использованием атрибутов приводят к произвольному доступу к дискам. Когда файлы небольшие, в доступе к данным доминирует выборка строк каталогов, строк индексных дескрипторов и нескольких первых косвенных блоков (требуется позиционирование, чтобы получить действительно все куски мета-информации), а также каждого блока данных пользователя. В результате каретка диска тратит значительно больше времени "рыская" между различными кусками мета-информации файловой системы, чем на собственно выборку данных пользователя.
Как следствие, критерии выбора конфигурации для интенсивной по атрибутам NFS существенно отличаются от критериев для среды с интенсивным использованием данных. Поскольку в общем времени, которое требуется для выполнения операции произвольного ввода/вывода доминирует время позиционирования каретки диска, общая пропускная способность диска в этом режиме оказывается намного меньше, чем в режиме последовательного доступа. Например, типовой дисковый накопитель 1993 года выпуска способен работать со скоростью 3.5-4 Мбайт/с в последовательном режиме доступа, но обеспечивает выполнение только 60-72 операций произвольного доступа в секунду, что соответствует примерно скорости 500 Кбайт/с. При этих условиях шина SCSI оказывается гораздо меньше занятой, что позволяет сконфигурировать на ней намного больше дисков, прежде чем встанет вопрос о перегрузке шины.
Кроме того, одной из задач выбора конфигурации системы является обеспечение наибольшего разумного числа дисковых накопителей, поскольку именно оно определяет число дисковых кареток, которые представляют собой ограничивающий фактор в дисковой подсистеме. К счастью, сама природа интенсивных по атрибутам приложений предполагает, что требования к объему дисковой памяти сравнительно небольшие (по отношению к интенсивным по данным приложениями).
В этих условиях часто бывает полезно включать в конфигурацию системы вместо одного большого диска два или даже четыре диска меньшей емкости. Хотя такая конфигурация обойдется несколько дороже в пересчете на мегабайт памяти, ее производительность существенно повысится. Например, два диска емкостью 1.05 Гбайт стоят примерно на 15% дороже, чем один диск емкостью 2.1 Гбайт, но они обеспечивают более чем в два раза большую пропускную способность произвольного ввода/вывода. Примерно тоже самое отношение остается справедливым между дисками емкостью 535 Мбайт и диском 1.05 Гбайт (см. таблицу 4.2).
Таким образом, для интенсивной по атрибутам среды лучше конфигурировать большее число небольших дисков, подсоединенных к умеренному числу главных адаптеров SCSI. Диск емкостью 1.05 Гбайт имеет прекрасное фирменное программное обеспечение, которое сводит к минимуму загрузку шины SCSI. Диск емкостью 535 Мбайт имеет сходные характеристики. Рекомендуемая конфигурация - это 4-5 полностью активных 535 Мбайт или 1 Гбайт дисков на одну шину SCSI, хотя 6 или 7 дисков также могут работать не вызывая серьезных конфликтов на шине.
Организация ввода/вывода
Организация ввода/выводаВопросы организации ввода/вывода в вычислительной системе иногда оказываются вне внимания потребителей. Это привело к тому, что при оценке производительности системы часто используются только оценки производительности процессора, а оценкой системы ввода/вывода пренебрегают. Такое отношение к системам ввода/вывода, как к некоторым не очень важным понятиям, проистекает также из термина "периферия", который применяется к устройствам ввода/вывода.
Однако это противоречит здравому смыслу. Компьютер без устройств ввода/вывода - как автомобиль без колес - на таком автомобиле далеко не уедешь. Очевидно одной из наиболее правильных оценок производительности системы является время ответа (время между моментом ввода пользователем задания и получения им результата), которое учитывает все накладные расходы, связанные с выполнением задания в системе, включая ввод/вывод.
Кроме того, важность системы ввода/вывода определяется еще и тем, что быстрое увеличение производительности процессоров настолько изменило принципы классификации компьютеров, что именно по организации ввода/вывода мы можем как-то грубо их отличать: разница между мейнфреймом и миникомпьютером заключается в том, что мейнфрейм может поддерживать намного больше терминалов и дисков; разница между миникомпьютером и рабочей станцией заключается в том, что рабочая станция имеет экран, клавиатуру и мышь; разница между файл-сервером и рабочей станцией заключается в том, что файл-сервер имеет диски и ленточные устройства, а экран, клавиатура и мышь отсутствуют; разница между рабочей станцией и персональным компьютером заключается лишь в том, что рабочие станции всегда соединены друг с другом с помощью локальной сети.
Уже сейчас мы можем наблюдать, что в компьютерах различного ценового класса от рабочих станций до суперкомпьютеров (суперсерверов) используется один и тот же тип микропроцессора. Различия в стоимости и производительности определяются практически только организацией систем памяти и ввода/вывода (а также количеством процессоров).
Как уже отмечалось, производительность процессоров растет со скоростью 50-100% в год. Если одновременно не улучшались бы характеристики систем ввод/вывода, то, очевидно, разработка новых систем зашла бы в тупик. Важность оценки работы систем ввода/вывода была осознана многими пользователями компьютеров. Были разработаны специальные тестовые программы, позволяющие оценить эффективность систем ввода/вывода. В частности, такие тесты применяются для оценки суперкомпьютеров, систем обработки транзакций и файл-серверов.
Основная идея динамической оптимизации
Основная идея динамической оптимизацииГлавным ограничением методов конвейерной обработки, которые мы рассматривали ранее, является выдача для выполнения команд строго в порядке, предписанном программой: если выполнение какой-либо команды в конвейере приостанавливалось, следующие за ней команды также приостанавливались. Таким образом, при наличии зависимости между двумя близко расположенными в конвейере командами возникала приостановка обработки многих команд. Но если имеется несколько функциональных устройств, многие из них могут оказаться незагруженными. Если команда j зависит от длинной команды i, выполняющейся в конвейере, то все команды, следующие за командой j должны приостановиться до тех пор, пока команда i не завершится и не начнет выполняться команда j. Например, рассмотрим следующую последовательность команд:
DIVD F0,F2,F4
ADDD F10,F0,F8
SUBD F8,F8,F14
Команда SUBD не может выполняться из-за того, что зависимость между командами DIVD и ADDD привела к приостановке конвейера. Однако команда SUBD не имеет никаких зависимостей от команд в конвейере. Это ограничение производительности, которое может быть устранено снятием требования о выполнении команд в строгом порядке.
В рассмотренном нами конвейере структурные конфликты и конфликты по данным проверялись во время стадии декодирования команды (ID). Если команда могла нормально выполняться, она выдавалась с этой ступени конвейера в следующие. Чтобы позволить начать выполнение команды SUBD из предыдущего примера, необходимо разделить процесс выдачи на две части: проверку наличия структурных конфликтов и ожидание отсутствия конфликта по данным. Когда мы выдаем команду для выполнения, мы можем осуществлять проверку наличия структурных конфликтов; таким образом, мы все еще используем упорядоченную выдачу команд. Однако мы хотим начать выполнение команды как только станут доступными ее операнды. Таким образом, конвейер будет осуществлять неупорядоченное выполнение команд, которое означает и неупорядоченное завершение команд.
Неупорядоченное завершение команд создает основные трудности при обработке исключительных ситуаций. В рассматриваемых в данном разделе машинах с динамическим планированием потока команд прерывания будут неточными, поскольку команды могут завершиться до того, как выполнение более ранней выданной команды вызовет исключительную ситуацию. Таким образом, очень трудно повторить запуск после прерывания. Вместо того, чтобы рассматривать эти проблемы в данном разделе, мы обсудим возможные решения для реализации точных прерываний позже в контексте машин, использующих планирование по предположению.
Чтобы реализовать неупорядоченное выполнение команд, мы расщепляем ступень ID на две ступени:
Затем, как и в рассмотренном нами конвейере, следует ступень EX. Поскольку выполнение команд ПТ может потребовать нескольких тактов в зависимости от типа операции, мы должны знать, когда команда начинает выполняться и когда заканчивается. Это позволяет нескольким командам выполняться в один и тот же момент времени. В дополнение к этим изменениям структуры конвейера мы изменим и структуру функциональных устройств, варьируя количество устройств, задержку операций и степень конвейеризации функциональных устройств так, чтобы лучше использовать эти методы конвейеризации.
Основные компоненты процессора Alpha 21066

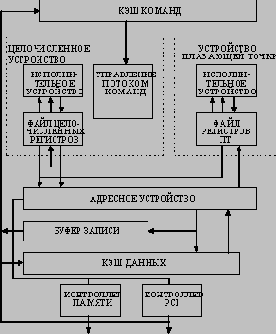

Рисунок 6.16. Основные компоненты процессора Alpha 21066
Кэш-память команд представляет собой кэш прямого отображения емкостью 8 Кбайт. Команды, выбираемые из этой кэш-памяти, могут выдаваться попарно для выполнения в одно из исполнительных устройств. Кэш-память данных емкостью 8 Кбайт также реализует кэш с прямым отображением. При выполнении операций записи в память данные одновременно записываются в этот кэш и в буфер записи. Контроллер памяти или контроллер ввода/вывода шины PCI обрабатывают все обращения, которые проходят через расположенные на кристалле кэш-памяти первого уровня.
Контроллер памяти прежде всего проверяет содержимое внешней кэш-памяти второго уровня, которая построена на принципе прямого отображения и реализует алгоритм отложенного обратного копирования при выполнении операций записи. При обнаружении промаха контроллер обращается к основной памяти для перезагрузки соответствующих строк кэш-памяти. Контроллер ввода/вывода шины PCI обрабатывает весь трафик, связанный с вводом/выводом. Под управлением центрального процессора он выполняет операции программируемого ввода/вывода. Трафик прямого доступа к памяти шины PCI обрабатывается контроллером PCI совместно с контроллером памяти. При выполнении операций прямого доступа к памяти в режиме чтения и записи данные не размещаются в кэш-памяти второго уровня. Интерфейсы памяти и PCI были разработаны специально в расчете на однопроцессорные конфигурации и не поддерживают реализацию мультипроцессорной архитектуры.
На рисунке 6.17 показан пример системы, построенной на базе микропроцессора 21066. В представленной конфигурации контроллер памяти выполняет обращения как к статической памяти, с помощью которой реализована кэш-память второго уровня, так и к динамической памяти, на которой построена основная память. Для хранения тегов и данных в кэш-памяти второго уровня используются кристаллы статическая памяти с одинаковым временем доступа по чтению и записи.
Конструкция поддерживает до четырех банков динамической памяти, каждый из которых может управляться независимо, что дает определенную гибкость при организации памяти и ее модернизации. Один из банков может заполняться микросхемами видеопамяти (VRAM) для реализации дешевой графики. Контроллер памяти прямо работает с видеопамятью и поддерживает несколько простых графических операций.
Основные критерии разработки Как
Основные критерии разработкиКак известно, производительность любого процессора при выполнении заданной программы зависит от трех параметров: такта (или частоты) синхронизации, среднего количества команд, выполняемых за один такт, и общего количества выполняемых в программе команд. Изменить ни один из указанных параметров независимо от других невозможно, поскольку соответствующие базовые технологии взаимосвязаны: частота синхронизации определяется достигнутым уровнем технологии интегральных схем и функциональной организацией процессора, среднее количество тактов на команду зависит от функциональной организации и архитектуры системы команд, а количество выполняемых в программе команд определяется архитектурой системы команд и технологией компиляторов.
Из сказанного ясно, что создание нового высокопроизводительного процессора требует решения сложных вопросов во всех трех направлениях разработки. При этом эффективная с точки зрения стоимости конструкция не может полагаться только на увеличение тактовой частоты. Экономические соображения заставляют разработчиков принимать решения, основой которых является массовая технология. Системы UltraSPARC-1 обеспечивают высокую производительность при достаточно умеренной тактовой частоте (до 200 МГц) путем оптимизации среднего количества команд, выполняемых за один такт. Однако при таком подходе естественно встают вопросы эффективного управления конвейером команд и иерархией памяти системы. Для увеличения производительности необходимо по возможности уменьшить среднее время доступа к памяти и увеличить среднее количество команд, выдаваемых для выполнения в каждом такте, не превышая при этом разумного уровня сложности процессора.
При разработке суперскалярного процессора практически сразу необходимо "расшить" целый ряд узких мест, ограничивающих выдачу для выполнения нескольких команд в каждом такте. Такими узкими местами являются наличие в программном коде зависимостей по управлению и данным, аппаратные ограничения на количество портов в регистровых файлах процессора и устройствах, реализующих иерархию памяти, а также количество целочисленных конвейеров и конвейеров выполнения операций с плавающей точкой.
При создании своего нового процессора UltraSPARC-1 компания Sun решила добиться увеличения производительности процессора в тех направлениях, где это не противоречило экономическим соображениям. Чтобы сократить число потенциальных проблем, было принято несколько конструкторских решений, которые определили основные характеристики UltraSPARC-1:
UltraSPARC-I
Процессор UltraSPARC-1 представляет собой высокопроизводительный, высокоинтегрированной суперскалярный процессор, реализующий 64-битовую архитектуру SPARC-V9. В его состав входят: устройство предварительной выборки и диспетчеризации команд, целочисленное исполнительное устройство, устройство плавающей точки с графическим устройством, устройство управления памятью, устройство загрузки/записи, устройство управления внешней кэш-памятью, устройство управления интерфейсом памяти и кэш-памяти команд и данных (рисунок 6.6).
Основные типы команд
Рисунок 5.3. Основные типы командКоманды управления потоком команд
В английском языке для указания команд безусловного перехода, как правило, используется термин jump, а для команд условного перехода - термин branch, хотя разные поставщики необязательно придерживаются этой терминологии. Например компания Intel использует термин jump и для условных, и для безусловных переходов. Можно выделить четыре основных типа команд для управления потоком команд: условные переходы, безусловные переходы, вызовы процедур и возвраты из процедур.
Частота использования этих команд по статистике примерно следующая. В программах доминируют команды условного перехода. Среди указанных команд управления на разных программах частота их использования колеблется от 66 до 78%. Следующие по частоте использования - команды безусловного перехода (от 12 до 18%). Частота переходов на выполнение процедур и возврата из них составляет от 10 до 16%.
При этом примерно 90% команд безусловного перехода выполняются относительно счетчика команд. Для команд перехода адрес перехода должен быть всегда заранее известным. Это не относится к адресам возврата, которые не известны во время компиляции программы и должны определяться во время ее работы. Наиболее простой способ определения адреса перехода заключается в указании его положения относительно текущего значения счетчика команд (с помощью смещения в команде), и такие переходы называются переходами относительно счетчика команд. Преимуществом такого метода адресации является то, что адреса переходов, как правило, расположены недалеко от текущего адреса выполняемой команды и указание относительно текущего значения счетчика команд требует небольшого количества бит в смещении. Кроме того, использование адресации относительно счетчика команд позволяет программе выполняться в любом месте памяти, независимо от того, куда она была загружена. То есть этот метод адресации позволяет автоматически создавать перемещаемые программы.
Реализация возвратов и переходов по косвенному адресу, в которых адрес не известен во время компиляции программы, требует методов адресации, отличных от адресации относительно счетчика команд. В этом случае адрес перехода должен определяться динамически во время работы программы. Наиболее простой способ заключается в указании регистра для хранения адреса возврата, либо для перехода может разрешаться любой метод адресации для вычисления адреса перехода.
Одним из ключевых вопросов реализации команд перехода состоит в том, насколько далеко целевой адрес перехода находится от самой команды перехода? И на этот вопрос статистика использования команд дает ответ: в подавляющем большинстве случаев переход идет в пределах 3 - 7 команд относительно команды перехода, причем в 75% случаев выполняются переходы в направлении увеличения адреса, т.е. вперед по программе.
Поскольку большинство команд управления потоком команд составляют команды условного перехода, важным вопросом реализации архитектуры является определение условий перехода. Для этого используются три различных подхода. При первом из них в архитектуре процессора предусматривается специальный регистр, разряды которого соответствуют определенным кодам условий. Команды условного перехода проверяют эти условия в процессе своего выполнения. Преимуществом такого подхода является то, что иногда установка кода условия и переход по нему могут быть выполнены без дополнительных потерь времени, что, впрочем, бывает достаточно редко. А недостатками такого подхода является то, что, во-первых, появляются новые состояния машины, за которыми необходимо следить (упрятывать при прерывании и восстанавливать при возврате из него). Во-вторых, и что очень важно для современных высокоскоростных конвейерных архитектур, коды условий ограничивают порядок выполнения команд в потоке, поскольку их основное назначение заключается в передаче кода условия команде условного перехода.
Второй метод заключается в простом использовании произвольного регистра (возможно одного выделенного) общего назначения. В этом случае выполняется проверка состояния этого регистра, в который предварительно помещается результат операции сравнения. Недостатком этого подхода является необходимость выделения в программе для анализа кодов условий специального регистра.
Третий метод предполагает объединение команды сравнения и перехода в одной команде. Недостатком такого подхода является то, что эта объединенная команда довольно сложна для реализации (в одной команде надо указать и тип условия, и константу для сравнения и адрес перехода). Поэтому в таких машинах часто используется компромиссный вариант, когда для некоторых кодов условий используются такие команды, например, для сравнения с нулем, а для более сложных условий используется регистр условий. Часто для анализа результатов команд сравнения для целочисленных операций и для операций с плавающей точкой используется разная техника, хотя это можно объяснить и тем, что в программах количество переходов по условиям выполнения операций с плавающей точкой значительно меньше общего количества переходов, определяемых результатами работы целочисленной арифметики.
Одним из наиболее заметных свойств большинства программ является преобладание в них сравнений на условие равно/неравно и сравнений с нулем. Поэтому в ряде архитектур такие команды выделяются в отдельный поднабор, особенно при использовании команд типа "сравнить и перейти".
Говорят, что переход выполняется, если истинным является условие, которое проверяет команда условного перехода. В этом случае выполняется переход на адрес, заданный командой перехода. Поэтому все команды безусловного перехода всегда выполняемые. По статистике оказывается, что переходы назад по программе в большинстве случаев используются для организации циклов, причем примерно 60% из них составляют выполняемые переходы. В общем случае поведение команд условного перехода зависит от конкретной прикладной программы, однако иногда сказывается и зависимость от компилятора. Такие зависимости от компилятора возникают вследствие изменений потока управления, выполняемого оптимизирующими компиляторами для ускорения выполнения циклов.
Вызовы процедур и возвраты предполагают передачу управления и возможно сохранение некоторого состояния. Как минимум, необходимо уметь где-то сохранять адрес возврата. Некоторые архитектуры предлагают аппаратные механизмы для сохранения состояния регистров, в других случаях предполагается вставка в программу команд самим компилятором. Имеются два основных вида соглашений относительно сохранения состояния регистров. Сохранение вызывающей (caller saving) программой означает, что вызывающая процедура должна сохранять свои регистры, которые она хочет использовать после возврата в нее. Сохранение вызванной процедурой предполагает, что вызванная процедура должна сохранить регистры, которые она собирается использовать. Имеются случаи, когда должно использоваться сохранение вызывающей процедурой для обеспечения доступа к глобальным переменным, которые должны быть доступны для обеих процедур.
Типы и размеры операндов
Имеется два альтернативных метода определения типа операнда. В первом из них тип операнда может задаваться кодом операции в команде. Это наиболее употребительный способ задания типа операнда. Второй метод предполагает указание типа операнда с помощью тега, который хранится вместе с данными и интерпретируется аппаратурой во время выполнения операций над данными. Этот метод использовался, например, в машинах фирмы Burroughs, но в настоящее время он практически не применяется и все современные процессоры пользуются первым методом.
Обычно тип операнда (например, целый, вещественный с одинарной точностью или символ) определяет и его размер. Однако часто процессоры работают с целыми числами длиною 8, 16, 32 или 64 бит. Как правило целые числа представляются в дополнительном коде. Для задания символов (1 байт = 8 бит) в машинах компании IBM используется код EBCDIC, но в машинах других производителей почти повсеместно применяется кодировка ASCII. Еще до сравнительно недавнего времени каждый производитель процессоров пользовался своим собственным представлением вещественных чисел (чисел с плавающей точкой). Однако за последние несколько лет ситуация изменилась. Большинство поставщиков процессоров в настоящее время для представления вещественных чисел с одинарной и двойной точностью придерживаются стандарта IEEE 754.
В некоторых процессорах используются двоично кодированные десятичные числа, которые представляются в в упакованном и неупакованном форматах. Упакованный формат предполагает, что для кодирования цифр 0-9 используются 4 разряда и что две десятичные цифры упаковываются в каждый байт. В неупакованном формате байт содержит одну десятичную цифру, которая обычно изображается в символьном коде ASCII.
В большинстве процессоров, кроме того, реализуются операции над цепочками (строками) бит, байт, слов и двойных слов.
Основные типы устройств ввода/вывода
Основные типы устройств ввода/выводаКак правило периферийные устройства компьютеров делятся на устройства ввода, устройства вывода и внешние запоминающие устройства (осуществляющие как ввод данных в машину, так и вывод данных из компьютера). Основной обобщающей характеристикой устройств ввода/вывода может служить скорость передачи данных (максимальная скорость, с которой данные могут передаваться между устройством ввода/вывода и основной памятью или процессором). На рисунке 5.45. представлены основные устройства ввода/вывода, применяемые в современных компьютерах, а также указаны примерные скорости обмена данными, обеспечиваемые этими устройствами.
| Тип устройства | Направление передачи данных |
Скорость передачи данных (Кбайт/с) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клавиатура Мышь Голосовой ввод Сканер Голосовой вывод Строчный принтер Лазерный принтер Графический дисплей (ЦП (r) буфер кадра) Оптический диск Магнитная лента Магнитный диск |
Ввод Ввод Ввод Ввод Вывод Вывод Вывод Вывод Вывод ЗУ ЗУ ЗУ |
0.01 0.02 0.02 200.0 0.06 1.00 100.00 30000.00 200.0 500.00 2000.00 2000.00 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основные возможности шин
Рисунок 5.43. Основные возможности шинАсинхронная шина, с другой стороны, не тактируется. Вместо этого обычно используется старт-стопный режим передачи и протокол "рукопожатия" (handshaking) между источником и приемником данных на шине. Эта схема позволяет гораздо проще приспособить широкое разнообразие устройств и удлинить шину без беспокойства о перекосе сигналов синхронизации и о системе синхронизации. Если может использоваться синхронная шина, то она обычно быстрее, чем асинхронная, из-за отсутствия накладных расходов на синхронизацию шины для каждой транзакции. Выбор типа шины (синхронной или асинхронной) определяет не только пропускную способность, но также непосредственно влияет на емкость системы ввода/вывода в терминах физического расстояния и количества устройств, которые могут быть подсоединены к шине. Асинхронные шины по мере изменения технологии лучше масштабируются. Шины ввода/вывода обычно асинхронные.
Основы конфигурирования сетевых файловых систем (на примере NFS)
Основы конфигурирования сетевых файловых систем (на примере NFS)Основы планирования загрузки конвейера и разворачивание циклов
Основы планирования загрузки конвейера и разворачивание цикловДля поддержания максимальной загрузки конвейера должен использоваться параллелизм уровня команд, основанный на выявлении последовательностей несвязанных команд, которые могут выполняться в конвейере с совмещением. Чтобы избежать приостановки конвейера зависимая команда должна быть отделена от исходной команды на расстояние в тактах, равное задержке конвейера для этой исходной команды. Способность компилятора выполнять подобное планирование зависит как от степени параллелизма уровня команд, доступного в программе, так и от задержки функциональных устройств в конвейере. В рамках этой главы мы будем предполагать задержки, показанные на рисунке 5.24, если только явно не установлены другие задержки. Мы предполагаем, что условные переходы имеют задержку в один такт, так что команда следующая за командой перехода не может быть определена в течение одного такта после команды условного перехода. Мы предполагаем, что функциональные устройства полностью конвейеризованы или дублированы (столько раз, какова глубина конвейера), так что операция любого типа может выдаваться для выполнения в каждом такте и структурные конфликты отсутствуют.
| Команда, вырабатывающая результат | Команда, использующая результат |
Задержка в тактах | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Операция АЛУ с ПТ | Другая операция АЛУ с ПТ | 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Операция АЛУ с ПТ | Запись двойного слова | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка двойного слова | Другая операция АЛУ с ПТ | 1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Загрузка двойного слова | Запись двойного слова | 0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Основы реализации
Основы реализацииКлючевым моментом реализации в многопроцессорных системах с небольшим числом процессоров как схемы записи с аннулированием, так и схемы записи с обновлением данных, является использование для выполнения этих операций механизма шины. Для выполнения операции обновления или аннулирования процессор просто захватывает шину и транслирует по ней адрес, по которому должно производиться обновление или аннулирование данных. Все процессоры непрерывно наблюдают за шиной, контролируя появляющиеся на ней адреса. Процессоры проверяют не находится ли в их кэш-памяти адрес, появившийся на шине. Если это так, то соответствующие данные в кэше либо аннулируются, либо обновляются в зависимости от используемого протокола. Последовательный порядок обращений, присущий шине, обеспечивает также строго последовательное выполнение операций записи, поскольку когда два процессора конкурируют за выполнение записи в одну и ту же ячейку, один из них должен получить доступ к шине раньше другого. Один процессор, получив доступ к шине, вызовет необходимость обновления или аннулирования копий в других процессорах. В любом случае, все записи будут выполняться строго последовательно. Один из выводов, который следует сделать из анализа этой схемы заключается в том, что запись в разделяемый элемент данных не может закончиться до тех пор, пока она не захватит доступ к шине.
В дополнение к аннулированию или обновлению соответствующих копий блока кэш-памяти, в который производилась запись, мы должны также разместить элемент данных, если при записи происходит промах кэш-памяти. В кэш-памяти со сквозной записью последнее значение элемента данных найти легко, поскольку все записываемые данные всегда посылаются также и в память, из которой последнее записанное значение элемента данных может быть выбрано (наличие буферов записи может привести к некоторому усложнению).
Однако для кэш-памяти с обратным копированием задача нахождения последнего значения элемента данных сложнее, поскольку это значение скорее всего находится в кэше, а не в памяти.
В этом случае используется та же самая схема наблюдения, что и при записи: каждый процессор наблюдает и контролирует адреса, помещаемые на шину. Если процессор обнаруживает, что он имеет модифицированную ("грязную") копию блока кэш-памяти, то именно он должен обеспечить пересылку этого блока в ответ на запрос чтения и вызвать отмену обращения к основной памяти. Поскольку кэши с обратным копированием предъявляют меньшие требования к полосе пропускания памяти, они намного предпочтительнее в мультипроцессорах, несмотря на некоторое увеличение сложности. Поэтому далее мы рассмотрим вопросы реализации кэш-памяти с обратным копированием.
Для реализации процесса наблюдения могут быть использованы обычные теги кэша. Более того, упоминавшийся ранее бит достоверности (valid bit), позволяет легко реализовать аннулирование. Промахи операций чтения, вызванные либо аннулированием, либо каким-нибудь другим событием, также не сложны для понимания, поскольку они просто основаны на возможности наблюдения. Для операций записи мы хотели бы также знать, имеются ли другие кэшированные копии блока, поскольку в случае отсутствия таких копий, запись можно не посылать на шину, что сокращает время на выполнение записи, а также требуемую полосу пропускания.
Чтобы отследить, является ли блок разделяемым, мы можем ввести дополнительный бит состояния (shared), связанный с каждым блоком, точно также как это делалось для битов достоверности (valid) и модификации (modified или dirty) блока. Добавив бит состояния, определяющий является ли блок разделяемым, мы можем решить вопрос о том, должна ли запись генерировать операцию аннулирования в протоколе с аннулированием, или операцию трансляции при использовании протокола с обновлением. Если происходит запись в блок, находящийся в состоянии "разделяемый" при использовании протокола записи с аннулированием, кэш формирует на шине операцию аннулирования и помечает блок как частный (private). Никаких последующих операций аннулирования этого блока данный процессор посылать больше не будет.
Процессор с исключительной
(exclusive) копией блока кэш-памяти обычно называется "владельцем" (owner) блока кэш-памяти.
При использовании протокола записи с обновлением, если блок находится в состоянии "разделяемый", то каждая запись в этот блок должна транслироваться. В случае протокола с аннулированием, когда посылается операция аннулирования, состояние блока меняется с "разделяемый" на "неразделяемый" (или "частный"). Позже, если другой процессор запросит этот блок, состояние снова должно измениться на "разделяемый". Поскольку наш наблюдающий кэш видит также все промахи, он знает, когда этот блок кэша запрашивается другим процессором, и его состояние должно стать "разделяемый".
Поскольку любая транзакция на шине контролирует адресные теги кэша, потенциально это может приводить к конфликтам с обращениями к кэшу со стороны процессора. Число таких потенциальных конфликтов можно снизить применением одного из двух методов: дублированием тегов, или использованием многоуровневых кэшей с "охватом" (inclusion), в которых уровни, находящиеся ближе к процессору являются поднабором уровней, находящихся дальше от него. Если теги дублируются, то обращения процессора и наблюдение за шиной могут выполняться параллельно. Конечно, если при обращении процессора происходит промах, он должен будет выполнять арбитраж с механизмом наблюдения для обновления обоих наборов тегов. Точно также, если механизм наблюдения за шиной находит совпадающий тег, ему будет нужно проводить арбитраж и обращаться к обоим наборам тегов кэша (для выполнения аннулирования или обновления бита "разделяемый"), возможно также и к массиву данных в кэше, для нахождения копии блока. Таким образом, при использовании схемы дублирования тегов процессор должен приостановиться только в том случае, если он выполняет обращение к кэшу в тот же самый момент времени, когда механизм наблюдения обнаружил копию в кэше. Более того, активность механизма наблюдения задерживается только когда кэш имеет дело с промахом.
| Наименование | Тип протокола | Стратегия записи в память | Уникальные свойства |
Применение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Одиночная запись | Запись с аннулированием | Обратное копирование при первой записи |
Первый описанный в литературе протокол наблюдения | - | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Synapse N+1 | Запись с аннулированием | Обратное копирование |
Точное состояние, где "вла-дельцем является память" | Машины Synapse Первые машины с когерентной кэш-памятью |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Berkely | Запись с аннулированием | Обратное копирование |
Состояние "разделяемый" | Машина SPUR университета Berkely | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illinois | Запись с аннулированием | Обратное копирование |
Состояние "приватный"; может передавать данные из любого кэша | Серии Power и Challenge компании Silicon Graphics | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| "Firefly" | Запись с трансляцией | Обратное копирование для "приватных" блоков и сквозная запись для "разделяемых" | Обновление памяти во время трансляции | SPARCcenter 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Особенности архитектуры Alpha компании DEC
Особенности архитектуры Alpha компании DECВ настоящее время семейство микропроцессоров с архитектурой Alpha представлено несколькими кристаллами, имеющими различные диапазоны производительности, работающие с разной тактовой частотой и рассеивающие разную мощность.
Первым на рынке появился 64-разрядный микропроцессор Alpha (DECchip 21064) . Он представляет собой RISC-процессор в однокристальном исполнении, в состав которого входят устройства целочисленной и плавающей арифметики, а также кэш-память емкостью 16 Кб. Кристалл проектировался с учетом реализации передовых методов увеличения производительности, включая конвейерную организацию всех функциональных устройств, одновременную выдачу нескольких команд для выполнения, а также средства организации симметричной многопроцессорной обработки.
В кристалле имеются два регистровых файла по 32 64-битовых регистра: один для целых чисел, второй - для чисел с плавающей точкой. Для обеспечения совместимости с архитектурами MIPS и VAX архитектура Alpha поддерживает арифметику с одинарной и двойной точностью как в соответствии со стандартом IEEE 754, так и в соответствии с внутренним для компании стандартом арифметики VAX.
Самая мощная модель процессора 21064 работает на частоте 200 МГц. В конце 1993 года появилась модернизированная версия кристалла - модель 21064А, имеющая на кристалле кэш-память удвоенного объема и работающая с тактовой частотой 275 МГц.
Затем были выпущены модели 21066 и 21068, оперирующие на частоте 166 и 66 МГц. Отличительной особенностью этой ветви процессоров Alpha является реализация на кристалле шины PCI. Это существенно упрощает и удешевляет как проектирование, так и производство компьютеров. Отличительная особенность модели 21068 - низкая потребляемая мощность (около 8 ватт). Основное предназначение этих двух новых моделей - персональные компьютеры и одноплатные ЭВМ.
На рисунке 6.16 представлена блок-схема микропроцессора 21066. Основными компонентами этого процессора являются: кэш-память команд, целочисленное устройство, устройство плавающей точки, устройство выполнения команд загрузки/записи, кэш-память данных, а также контроллер памяти и контроллер ввода/вывода.
Особенности архитектуры MIPS компании MIPS Technology
Особенности архитектуры MIPS компании MIPS TechnologyАрхитектура MIPS была одной из первых RISC-архитектур, получившей признание со стороны промышленности. Она была анонсирована в 1986 году. Первоначально это была полностью 32-битовая архитектура, которая включала 32 регистра общего назначения, 16 регистров плавающей точки и специальную пару регистров для хранения результатов выполнения операций целочисленного умножения и деления. Размер команд составлял 32 бит, в ней поддерживался всего один метод адресации, и пользовательское адресное пространство также определялось 32 битами. Выполнение арифметических операций регламентировалось стандартом IEEE 754. В компьютерной промышленности широкую популярность приобрели 32-битовые процессоры R2000 и R3000, которые в течение достаточно длительного времени служили основой для построения рабочих станций и серверов компаний Silicon Graphics, Digital, Siemens Nixdorf и др. Процессоры R3000/R3010 работали на тактовой частоте 33 или 40 МГц и обеспечивали производительность на уровне 20 SPECint92 и 23 SPECfp92.
Затем на смену микропроцессорам семейства R3000 пришли новые 64-битовые микропроцессоры R4000 и R4400. (MIPS Technology была первой компанией выпустившей процессоры с 64-битовой архитектурой). Набор команд этих процессоров (спецификация MIPS II) был расширен командами загрузки и записи 64-разрядных чисел с плавающей точкой, командами вычисления квадратного корня с одинарной и двойной точностью, командами условных прерываний, а также атомарными операциями, необходимыми для поддержки мультипроцессорных конфигураций. В процессорах R4000 и R4400 реализованы 64-битовые шины данных и 64-битовые регистры. В этих процессорах применяется метод удвоения внутренней тактовой частоты.
Процессоры R2000 и R3000 имели стандартные пятиступенчатые конвейеры команд. В процессорах R4000 и R4400 применяются более длинные конвейеры (иногда их называют суперконвейерами). Количество ступеней в процессорах R4000 и R4400 увеличилось до восьми, что объясняется прежде всего увеличением тактовой частоты и необходимостью распределения логики для обеспечения заданной пропускной способности конвейера.
Процессор R4000 может работать с тактовой частотой 50/100 МГц и обеспечивает уровень производительности в 58 SPECint92 и 61 SPECfp92. Процессор R4400 может работать на частоте 50/100 МГц, или 75/150 МГц, показывая уровень производительности 94 SPECint92 и 105 SPECfp92.
Внутренняя кэш-память процессора R4000 имеет емкость 16 Кбайт. Она разделена на 8-Кб кэш команд и 8-Кб кэш данных. С точки зрения реализации кэш-памяти процессор R4400 имеет более развитые возможности. Он выпускается в трех модификациях: PC (Primary Cashe) - имеет внутренние кэши команд и данных емкостью по 16 Кбайт. Процессор в такой конфигурации предназначен главным образом для дешевых моделей рабочих станций. SC (Secondary Cashe) содержит логику управления кэш-памятью второго уровня. MC (Multiprocessor Cashe) - использует специальные алгоритмы обеспечения когерентности и согласованного состояния памяти для многопроцессорных конфигураций.
В середине 1994 года компания MIPS анонсировала процессор R8000, который прежде всего был ориентирован на научные прикладные задачи с интенсивным использованием операций с плавающей точкой. Этот процессор построен на двух кристаллах (выпускается в виде многокристальной сборки) и представляет собой первую суперскалярную реализацию архитектуры MIPS. Теоретическая пиковая производительность процессора для тактовой частоты 75 МГц составляет 300 MFLOPs (до четырех команд и шести операций с плавающей точкой в каждом такте). Реализация большой кэш-памяти данных емкостью 16 Мбайт, высокой пропускной способности доступа к данным (до 1.2 Гбайт/с) в сочетании с высокой скоростью выполнения операций позволяет R8000 достигать 75% теоретической производительности даже при решении больших задач типа LINPACK с размерами матриц 1000x1000 элементов. Аппаратные средства поддержки когерентного состояния кэш-памяти вместе со средствами распараллеливания компиляторов обеспечивают возможность построения высокопроизводительных симметричных многопроцессорных систем. Например, процессоры R8000 используются в системе Power Challenge компании Silicon Graphics, которая вполне может сравниться по производительности с известными суперкомпьютерами Cray Y-MP, имеет на порядок меньшую стоимость и предъявляет значительно меньшие требования к подсистемам питания и охлаждения.В однопроцессорном исполнении эта система обеспечивает производительность на уровне 310 SPECfp92 и 265 MFLOPs на пакете LINPACK (1000x1000).
В 1994 году MIPS Technology объявила также о создании своего нового суперскалярного процессора R10000, начало массовых поставок которого ожидалось в конце 1995 года. По заявлениям представителей MIPS Technology R10000 обеспечивает пиковую производительность в 800 MIPS при работе с внутренней тактовой частотой 200 МГц за счет обеспечения выдачи для выполнения четырех команд в каждом такте синхронизации. При этом он обеспечивает обмен данными с кэш-памятью второго уровня со скоростью 3.2 Гбайт/с.
Особенности архитектуры POWER компании IBM и PowerPC компаний Motorola, Apple и IBM
Особенности архитектуры POWER компании IBM и PowerPC компаний Motorola, Apple и IBMКак уже было отмечено, одним из разработчиков фундаментальной концепции RISC-архитектуры был Джон Кук из Исследовательского центра IBM им. Уотсона, который в середине 70-х проводил исследования в этом направлении и построил миникомпьютер IBM 801, который так никогда и не появился на рынке. Дальнейшее развитие этих идей в компании IBM нашло отражение при разработке архитектуру POWER в конце 80-х. Архитектура POWER (и ее поднаправления POWER2 и PowerPC) в настоящее время являются основой семейства рабочих станций и серверов RISC System /6000 компании IBM.
Развитие архитектуры IBM 801 в направлении POWER шло в следующих направлениях: воплощение концепции суперскалярной обработки, улучшение архитектуры как целевого объекта компиляторов, сокращение длины конвейера и времени выполнения команд и, наконец, приоритетная ориентация на эффективное выполнение операций с плавающей точкой.
Особенности процессоров с архитектурой SPARC компании Sun Microsystems
Особенности процессоров с архитектурой SPARC компании Sun MicrosystemsМасштабируемая процессорная архитектура SPARC (Scalable Processor Architecture) компании Sun Microsystems является наиболее широко распространенной RISC-архитектурой, отражающей доминирующее положение компании на рынке UNIX рабочих станций и серверов. Процессоры с архитектурой SPARC лицензированы и изготавливаются по спецификациям Sun несколькими производителями, среди которых следует отметить компании Texas Instruments, Fujitsu, LSI Logic, Bipolar International Technology, Philips, Cypress Semiconductor и Ross Technologies. Эти компании осуществляют поставки процессоров SPARC не только самой Sun Microsystems, но и другим известным производителям вычислительных систем, например, Solbourne, Toshiba, Matsushita, Tatung и Cray Research.
Первоначально архитектура SPARC была разработана с целью упрощения реализации 32-битового процессора. В последствии, по мере улучшения технологии изготовления интегральных схем, она постепенно развивалось и в настоящее время имеется 64-битовая версия этой архитектуры (SPARC-V9), которая положена в основу новых микропроцессоров, получивших название UltraSPARC.
Первый процессор SPARC был изготовлен компанией Fujitsu на базе вентильной матрицы, работающей на частоте 16.67 МГц. На основе этого процессора была разработана первая рабочая станция Sun-4 с производительностью 10 MIPS, объявленная осенью 1987 года (до этого времени компания Sun использовала в своих изделиях микропроцессоры Motorola 680X0). В марте 1988 года Fujitsu увеличила тактовую частоту до 25 МГц создав процессор с производительностью 15 MIPS.
Позднее компания Sun умело использовала конкуренцию среди компаний-поставщиков интегральных схем, выбирая наиболее удачные разработки для реализации своих изделий SPARCstation 1, 1+, IPC, ELC, IPX, 2 и серверов серий 4xx и 6xx. Тактовая частота процессоров SPARC была повышена до 40 МГц, а производительность - до 28 MIPS.
Дальнейшее увеличение производительности процессоров с архитектурой SPARC было достигнуто за счет реализации в кристаллах принципов суперскалярной обработки компаниями Texas Instruments и Cypress.
Процессор SuperSPARC компании Texas Instruments стал основой серии рабочих станций и серверов SPARCstation/SPARCserver 10 и 20. В зависимости от смеси команд он обеспечивает выдачу до трех команд за один машинный такт. Процессор SuperSPARC имеет сбалансированную производительность на операциях с фиксированной и плавающей точкой. Он имеет внутренний кэш емкостью 36 Кб (20 Кб - кэш команд и 16 Кб - кэш данных), раздельные конвейеры целочисленной и вещественной арифметики и при тактовой частоте 75 МГц обеспечивает производительность около 205 MIPS.
Компания Texas Instruments разработала также 50 МГц процессор MicroSPARC с встроенным кэшем емкостью 6 Кб, который ранее широко использовался в дешевых моделях рабочих станций SPARCclassic и LX. Затем Sun совместно с Fujitsu создали новую версию кристалла MicroSPARC II с встроенным кэшем емкостью 24 Кб. На его основе построены рабочие станции и серверы SPARCstation/SPARCserver 4 и 5, работающие на частоте 70, 85 и 110 МГц.
Хотя архитектура SPARC в течение длительного времени оставалась доминирующей на рынке процессоров RISC, особенно в секторе рабочих станций, повышение тактовой частоты процессоров в 1992-1994 годах происходило более медленными темпами по сравнению с повышением тактовой частоты конкурирующих архитектур процессоров. Чтобы ликвидировать это отставание, а также в ответ на появление на рынке 64-битовых процессоров компания Sun разработала и проводит в жизнь пятилетнюю программу модернизации. В соответствии с этой программой Sun планировала довести тактовую частоту процессоров MicroSPARC до 100 МГц в 1994 году (процессор MicroSPARC II с тактовой частотой 110 МГц используется в рабочих станциях и серверах SPARCstation 4 и 5). В конце 1994 и в течение 1995 года на рынке появились микропроцессоры hyperSPARC и однопроцессорные и многопроцессорные рабочие станции SPARCstation 20 с тактовой частотой процессора 100, 125 и 150 МГц. К середине 1995 года тактовая частота процессоров SuperSPARC была доведена до 85 МГц (60, 75 и 85 МГц версии этого процессора в настоящее время применяются в рабочих станциях и серверах SPARCstation 20, SPARCserver 1000 и SPARCcenter 2000 компании Sun и 64-процессорном сервере компании Cray Research).Наконец, в ноябре 1995 года, появились 64-битовые процессоры UltraSPARC-I с тактовой частотой 143, 167 и 200 МГц, и были объявлены процессоры UltraSPARC-II с тактовой частотой от 250 до 300 МГц, серийное производство которых должно начаться в середине 1996 года. В дальнейшем планируется выпуск процессоров UltraSPARC-III с частотой до 500 МГц.
Таким образом, компания Sun Microsystems в настоящее время обладает широчайшим спектром процессоров, способных удовлетворить нужды практически любого пользователя, как с точки зрения производительности выпускаемых ею рабочих станций и серверов, так и в отношении их стоимости, и судя по всему не собирается уступать своих позиций на быстро меняющемся компьютерном рынке.
Отсутствие сохранения состояния
Отсутствие сохранения состоянияВозможно наиболее важной характеристикой протокола NFS является то, что сервер, чтобы работать корректно, не запоминает состояний и не нуждается ни в какой информации о своих клиентах. Каждый запрос является полностью независимым от других запросов и содержит всю необходимую информацию для его обработки. Серверу не нужно поддерживать никаких записей о прошлых запросах клиентов, за исключением необязательных возможностей, которые могут использоваться с целью кэширования данных или для сбора статистики.
Например, в протоколе NFS отсутствуют запросы по открыванию и закрыванию файлов, поскольку они создали бы информацию о состоянии, которая должна запоминаться сервером. По этой же причине, запросы read и write передают в качестве параметра начальное смещение, в отличие от операций read и write с локальными файлами, которые получают смещение из объекта "открытый файл".
Протокол без сохранения состояний упрощает восстановление после краха системы. Если отказывает клиентская система, никакого восстановления не требуется, поскольку сервер не поддерживает никакой устойчивой информации о клиенте. Если клиент перезагрузился, он может перемонтировать файловые системы и запустить приложения, которые обращаются к удаленным файлам. Серверу не нужно ни знать, ни беспокоиться об отказе клиента.
Если отказывает сервер, то клиент увидит, что на свои запросы он не получает ответы. Тогда он продолжает повторно посылать запросы до тех пор, пока сервер не перезагрузится. (Это справедливо только в случае жесткого монтирования (которое выполняется по умолчанию). При мягком монтировании клиент спустя некоторое время прекращает посылку запросов и возвращает приложению сообщение об ошибке). С этого момента времени сервер начнет получать запросы и может их обрабатывать, поскольку запросы не зависят ни от какой более ранней информации о состоянии. Когда наконец сервер ответит на запросы, клиент перестанет их повторно посылать. У клиента нет никаких средств определить, действительно ли сервер отказал и был перезагружен, или просто медленно выполняет операции.
Протоколы с сохранением состояния требуют реализации сложных механизмов восстановления после отказа. Сервер должен обнаруживать отказы клиента и ликвидировать все состояния, связанные с этим клиентом. Если отказывает и перезагружается сервер, он должен уведомить клиентов так, чтобы они могли заново создать свое состояние на сервере.
Главная проблема работы без сохранения состояния заключается в том, что сервер должен зафиксировать все изменения в стабильной памяти до посылки ответа на запрос. Это означает, что не только данные файла, но и все метаданные, такие как индексные дескрипторы или косвенные блоки должны быть сброшены на диск до возвращения результатов. В противном случае сервер может потерять данные, о которых клиент уверен, что они успешно записались на диск. (Отказ системы может привести к потере данных даже в локальной файловой системе, но в таких случаях пользователи знают об отказе и о возможности потерять данные). Работа без сохранения состояния связана также с другими недостатками. Она требует отдельного протокола (NLM) для обеспечения блокировки файлов. Кроме того, чтобы решить проблемы производительности операций синхронной записи большинство клиентов кэшируют данные и метаданные локально. Но это противоречит гарантиям протокола о соблюдении согласованного состояния.
RISC является внекристальная реализация кэша,
PA 7100Особенностью архитектуры PA- RISC является внекристальная реализация кэша, что позволяет реализовать различные объемы кэш-памяти и оптимизировать конструкцию в зависимости от условий применения (рисунок 6.10). Хранение команд и данных осуществляется в раздельных кэшах, причем процессор соединяется с ними с помощью высокоскоростных 64-битовых шин. Кэш-память реализуется на высокоскоростных кристаллах статической памяти (SRAM), синхронизация которых осуществляется непосредственно на тактовой частоте процессора. При тактовой частоте 100 МГц каждый кэш имеет полосу пропускания 800 Мбайт/с при выполнении операций считывания и 400 Мбайт/с при выполнении операций записи. Микропроцессор аппаратно поддерживает различный объем кэш-памяти: кэш команд может иметь объем от 4 Кбайт до 1 Мбайт, кэш данных - от 4 Кбайт до 2 Мбайт. Чтобы снизить коэффициент промахов применяется механизм хеширования адреса. В обоих кэшах для повышения надежности применяются дополнительные контрольные разряды, причем ошибки кэша команд корректируются аппаратными средствами.
Процессор PA 7200 имеет ряд
PA 7200Процессор PA 7200 имеет ряд архитектурных усовершенствований по сравнению с PA 7100, главными из которых являются добавление второго целочисленного конвейера, построение внутрикристального вспомогательного кэша данных и реализация нового 64-битового интерфейса с шиной памяти.
Процессор PA 7200, как и его предшественник, обеспечивает суперскалярный режим работы с одновременной выдачей до двух команд в одном такте. Все команды процессора можно разделить на три группы: целочисленные операции, операции загрузки/записи и операции с плавающей точкой. PA 7200 осуществляет одновременную выдачу двух команд, принадлежащим разным группам, или двух целочисленных команд (благодаря наличию второго целочисленного конвейера с АЛУ и дополнительных портов чтения и записи в регистровом файле). Команды перехода выполняются в целочисленном конвейере, причем эти переходы могут составлять пару для одновременной выдачи на выполнение только с предшествующей командой.
Повышение тактовой частоты процессора требует упрощения декодирования команд на этапе выдачи. С этой целью предварительная дешифрация потока команд осуществляется еще на этапе загрузки кэш-памяти. Для каждого двойного слова кэш-память команд включает 6 дополнительных бит, которые содержат информацию о наличии зависимостей по данным и конфликтов ресурсов, что существенно упрощает выдачу команд в суперскалярном режиме.
В процессоре PA 7200 реализован эффективный алгоритм предварительной выборки команд, хорошо работающий и на линейных участках программ.
Как и в PA 7100 в процессоре реализован интерфейс с внешней кэш-памятью данных, работающей на тактовой частоте процессора с однотактным временем ожидания. Внешняя кэш-память данных построена по принципу прямого отображения. Кроме того, для повышения эффективности на кристалле процессора реализован небольшой вспомогательный кэш емкостью в 64 строки. Формирование, преобразование адреса и обращение к основной и вспомогательной кэш-памяти данных выполняется на двух ступенях конвейера.
Максимальная задержка при обнаружении попадания равна одному такту.
Вспомогательный внутренний кэш содержит 64 32-байтовые строки. При обращении к кэш-памяти осуществляется проверка 65 тегов: 64-х тегов вспомогательного кэша и одного тега внешнего кэша данных. При обнаружении совпадения данные направляются в требуемое функциональное устройство.
При отсутствии необходимой строки в кэш-памяти производится ее загрузка из основной памяти. При этом строка поступает во вспомогательный кэш, что в ряде случаев позволяет сократить количество перезагрузок внешней кэш-памяти, организованной по принципу прямого отображения. Архитектурой нового процессора для команд загрузки/записи предусмотрено кодирование специального признака локального размещения данных ("spatial locality only"). При выполнении команд загрузки, помеченных этим признаком, происходит обычное заполнение строки вспомогательного кэша. Однако последующая запись строки осуществляется непосредственно в основную память минуя внешний кэш данных, что значительно повышает эффективность работы с большими массивами данных, для которых размера строки кэш-памяти с прямым отображением оказывается недостаточно.
Расширенный набор команд процессора позволяет реализовать средства автоиндексации для повышения эффективности работы с массивами, а также осуществлять предварительную выборку команд, которые помещаются во вспомогательный внутренний кэш. Этот вспомогательный кэш обеспечивает динамическое расширение степени ассоциативности основной кэш-памяти, построенной на принципе прямого отображения, и является более простым альтернативным решением по сравнению с множественно-ассоциативной организацией.
Процессор PA 7200 включает интерфейс новой 64-битовой мультиплексной системной шины Runway, реализующей расщепление транзакций и поддержку протокола когерентности памяти. Этот интерфейс включает буфера транзакций, схемы арбитража и схемы управления соотношениями внешних и внутренних тактовых частот.
в марте 1995 года на
PA-8000Процессор PA-8000 был анонсирован в марте 1995 года на конференции COMPCON 95. Было объявлено, что показатели его производительности будут достигать 8.6 единиц SPECint95 и 15 единиц SPECfp95 для операций целочисленной и вещественной арифметики соответственно. В настоящее время этот очень высокий уровень производительности подтвержден испытаниями рабочих станций и серверов, построенных на базе этого процессора.
Процессор PA-8000 вобрал в себя все известные методы ускорения выполнения команд. В его основе лежит концепция "интеллектуального выполнения", которая базируется на принципе внеочередного выполнения команд. Это свойство позволяет PA-8000 достигать пиковой суперскалярной производительности благодаря широкому использованию механизмов автоматического разрешения конфликтов по данным и управлению аппаратными средствами. Эти средства хорошо дополняют другие архитектурные компоненты, заложенные в структуру кристалла: большое число исполнительных функциональных устройств, средства прогнозирования направления переходов и выполнения команд по предположению, оптимизированная организация кэш-памяти и высокопроизводительный шинный интерфейс.
Высокая производительность PA-8000 во многом определяется наличием большого набора функциональных устройств, который включает в себя 10 исполнительных устройств: два арифметико-логических устройства (АЛУ) для выполнения целочисленных операций, два устройства для выполнения операций сдвига/слияния данных, два устройства для выполнения умножения/сложения чисел с плавающей точкой, два устройства деления/вычисления квадратного корня и два устройства выполнения операций загрузки/записи.
Средства внеочередного выполнения команд процессора PA-8000 обеспечивают аппаратное планирование загрузки конвейеров и лучшее использование функциональных устройств. В каждом такте на выполнение могут выдаваться до четырех команд, которые поступают в 56-строчный буфер переупорядочивания. Этот буфер позволяет поддерживать постоянную занятость функциональных устройств и обеспечивает эффективную минимизацию конфликтов по ресурсам. Кристалл может анализировать все 56 командных строк одновременно и выдавать в каждом такте по 4 готовых для выполнения команды в функциональные устройства. Это позволяет процессору автоматически выявлять параллелизм уровня выполнения команд.
Суперскалярный процессор PA-8000 обеспечивает полный набор средств выполнения 64-битовых операций, включая адресную арифметику, а также арифметику с фиксированной и плавающей точкой. При этом кристалл полностью сохраняет совместимость с 32-битовыми приложениями. Это первый процессор, в котором реализована 64-битовая архитектура PA-RISC. Он сохраняет полную совместимость с предыдущими и будущими реализациями PA-RISC.
Кристалл изготовлен по 0.5-микронной КМОП технологии с напряжением питания 3.3 В и можно рассчитывать на дальнейшее уменьшение размеров элементов в будущем.
Память с расслоением
Память с расслоениемНаличие в системе множества микросхем памяти позволяет использовать потенциальный параллелизм, заложенный в такой организации. Для этого микросхемы памяти часто объединяются в банки или модули, содержащие фиксированное число слов, причем только к одному из этих слов банка возможно обращение в каждый момент времени. Как уже отмечалось, в реальных системах имеющаяся скорость доступа к таким банкам памяти редко оказывается достаточной . Следовательно, чтобы получить большую скорость доступа, нужно осуществлять одновременный доступ ко многим банкам памяти. Одна из общих методик, используемых для этого, называется расслоением памяти. При расслоении банки памяти обычно упорядочиваются так, чтобы N последовательных адресов памяти i, i+1, i+2, ..., i+ N-1 приходились на N различных банков. В i-том банке памяти находятся только слова, адреса которых имеют вид kN + i (где 0 ( k ( M-1, а M число слов в одном банке). Можно достичь в N раз большей скорости доступа к памяти в целом, чем у отдельного ее банка, если обеспечить при каждом доступе обращение к данным в каждом из банков. Имеются разные способы реализации таких расслоенных структур. Большинство из них напоминают конвейеры, обеспечивающие рассылку адресов в различные банки и мультиплексирующие поступающие из банков данные. Таким образом, степень или коэффициент расслоения определяют распределение адресов по банкам памяти. Такие системы оптимизируют обращения по последовательным адресам памяти, что является характерным при подкачке информации в кэш-память при чтении, а также при записи, в случае использования кэш-памятью механизмов обратного копирования. Однако, если требуется доступ к непоследовательно расположенным словам памяти, производительность расслоенной памяти может значительно снижаться.
Обобщением идеи расслоения памяти является возможность реализации нескольких независимых обращений, когда несколько контроллеров памяти позволяют банкам памяти (или группам расслоенных банков памяти) работать независимо.
Если система памяти разработана для поддержки множества независимых запросов (как это имеет место при работе с кэш-памятью, при реализации многопроцессорной и векторной обработки), эффективность системы будет в значительной степени зависеть от частоты поступления независимых запросов к разным банкам. Обращения по последовательным адресам, или в более общем случае обращения по адресам, отличающимся на нечетное число, хорошо обрабатываются традиционными схемами расслоенной памяти. Проблемы возникают, если разница в адресах последовательных обращений четная. Одно из решений, используемое в больших компьютерах, заключается в том, чтобы статистически уменьшить вероятность подобных обращений путем значительного увеличения количества банков памяти. Например, в суперкомпьютере NEC SX/3 используются 128 банков памяти.
Подобные проблемы могут быть решены как программными, так и аппаратными средствами.
Параллелизм на уровне выполнения
Параллелизм на уровне выполнения команд, планирование загрузки конвейера и методика разворачивания цикловВ предыдущем разделе мы рассмотрели средства конвейеризации, которые обеспечивают совмещенный режим выполнения команд, когда они являются независимыми друг от друга. Это потенциальное совмещение выполнения команд называется параллелизмом на уровне команд. В данном разделе мы рассмотрим ряд методов развития идей конвейеризации, основанных на увеличении степени параллелизма, используемой при выполнении команд. Мы начнем с рассмотрения методов, позволяющих снизить влияние конфликтов по данным и по управлению, а затем вернемся к теме расширения возможностей процессора по использованию параллелизма, заложенного в программах.
Для начала запишем выражение, определяющее среднее количество тактов для выполнения команды в конвейере:
CPI конвейера = CPI идеального конвейера +
+ Приостановки из-за структурных конфликтов +
+ Приостановки из-за конфликтов типа RAW +
+ Приостановки из-за конфликтов типа WAR +
+ Приостановки из-за конфликтов типа WAW +
+ Приостановки из-за конфликтов по управлению
CPI идеального конвейера есть не что иное, как максимальная пропускная способность, достижимая при реализации. Уменьшая каждое из слагаемых в правой части выражения, мы минимизируем общий CPI конвейера и таким образом увеличиваем пропускную способность команд. Это выражение позволяет также охарактеризовать различные методы, которые будут рассмотрены в этой главе, по тому компоненту общего CPI, который соответствующий метод уменьшает. На рисунке 5.23 показаны некоторые методы, которые будут рассмотрены, и их воздействие на величину CPI.
Прежде, чем начать рассмотрение этих методов, необходимо определить концепции, на которых эти методы построены.
Параллелизм уровня команд: зависимости и конфликты по данным
Параллелизм уровня команд: зависимости и конфликты по даннымВсе рассматриваемые в этой главе методы используют параллелизм, заложенный в последовательности команд. Как мы установили выше этот тип параллелизма называется параллелизмом уровня команд или ILP. Степень параллелизма, доступная внутри базового блока (линейной последовательности команд, переходы из вне которой разрешены только на ее вход, а переходы внутри которой разрешены только на ее выход) достаточно мала. Например, средняя частота переходов в целочисленных программах составляет около 16%. Это означает, что в среднем между двумя переходами выполняются примерно пять команд. Поскольку эти пять команд возможно взаимозависимые, то степень перекрытия, которую мы можем использовать внутри базового блока, возможно будет меньше чем пять. Чтобы получить существенное улучшение производительности, мы должны использовать параллелизм уровня команд одновременно для нескольких базовых блоков.
| Метод | Снижает | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разворачивание циклов | Приостановки по управлению | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Базовое планирование конвейера | Приостановки RAW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Динамической планирование с централизованной схемой управления | Приостановки RAW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Динамическое планирование с переименованием регистров | Приостановки WAR и WAW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Динамическое прогнозирование переходов | Приостановки по управлению | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выдача нескольких команд в одном такте | Идеальный CPI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Анализ зависимостей компилятором | Идеальный CPI и приостановки по данным | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Программная конвейеризация и планирование трасс | Идеальный CPI и приостановки по данным | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выполнение по предположению | Все приостановки по данным и управлению | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Динамическое устранение неоднозначности памяти | Приостановки RAW, связанные с памятью | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Переименование регистров
Переименование регистровОдним из аппаратных методов минимизации конфликтов по данным является метод переименования регистров (register renaming). Он получил свое название от широко применяющегося в компиляторах метода переименования - метода размещения данных, способствующего сокращению числа зависимостей и тем самым увеличению производительности при отображении необходимых исходной программе объектов (например, переменных) на аппаратные ресурсы (например, ячейки памяти и регистры).
При аппаратной реализации метода переименования регистров выделяются логические регистры, обращение к которым выполняется с помощью соответствующих полей команды, и физические регистры, которые размещаются в аппаратном регистровом файле процессора. Номера логических регистров динамически отображаются на номера физических регистров посредством таблиц отображения, которые обновляются после декодирования каждой команды. Каждый новый результат записывается в новый физический регистр. Однако предыдущее значение каждого логического регистра сохраняется и может быть восстановлено в случае, если выполнение команды должно быть прервано из-за возникновения исключительной ситуации или неправильного предсказания направления условного перехода.
В процессе выполнения программы генерируется множество временных регистровых результатов. Эти временные значения записываются в регистровые файлы вместе с постоянными значениями. Временное значение становится новым постоянным значением, когда завершается выполнение команды (фиксируется ее результат). В свою очередь, завершение выполнения команды происходит когда все предыдущие команды успешно завершились в заданном программой порядке. Программист (или компилятор) имеет дело только с логическими регистрами. Реализация физических регистров от него скрыта.
Таким образом, аппаратный метод переименования регистров, используемый в процессоре R10000, имеет три основных достоинства. Во-первых, результаты "выполняемых по предположению" команд могут прямо записываться в регистровый файл.
Во-вторых, этот метод устраняет все конфликты типа "запись после чтения" и "запись после записи", которые часто возникают при неупорядоченном выполнении команд. И, наконец, метод переименования регистров упрощает контроль зависимостей по данным. Поскольку процессор обеспечивает выдачу для выполнения до четырех команд в каждом такте, в процессе переименования регистров их логические номера сравниваются для определения зависимостей между четырьмя командами, декодированными в одном и том же такте.
Реализованная в микропроцессоре R10000 схема отображения команд состоит из двух таблиц отображения, списка активных команд и двух списков свободных регистров (для целочисленных команд и команд плавающей точки имеются отдельные таблицы отображения и списки свободных регистров). Чтобы поддерживать последовательный порядок завершения выполнения команд, существует только один список активных команд, который содержит как целочисленные команды, так и команды плавающей точки.
Микропроцессор R10000 содержит по 64 физических регистра (целочисленных и плавающей точки). В любой момент времени значение физического регистра содержится в одном из указанных выше списков. На рисунке 6.14 показана упрощенная блок-схема отображения целочисленных команд.
Персональные компьютеры и рабочие станции
Персональные компьютеры и рабочие станцииПерсональные компьютеры (ПК)
появились в результате эволюции миникомпьютеров при переходе элементной базы машин с малой и средней степенью интеграции на большие и сверхбольшие интегральные схемы. ПК, благодаря своей низкой стоимости, очень быстро завоевали хорошие позиции на компьютерном рынке и создали предпосылки для разработки новых программных средств, ориентированных на конечного пользователя. Это прежде всего - "дружественные пользовательские интерфейсы", а также проблемно-ориентированные среды и инструментальные средства для автоматизации разработки прикладных программ.
Миникомпьютеры стали прародителями и другого направления развития современных систем - 32-разрядных машин. Создание RISC-процессоров и микросхем памяти емкостью более 1 Мбит привело к окончательному оформлению настольных систем высокой производительности, которые сегодня известны как рабочие станции. Первоначальная ориентация рабочих станций на профессиональных пользователей (в отличие от ПК, которые в начале ориентировались на самого широкого потребителя непрофессионала) привела к тому, что рабочие станции - это хорошо сбалансированные системы, в которых высокое быстродействие сочетается с большим объемом оперативной и внешней памяти, высокопроизводительными внутренними магистралями, высококачественной и быстродействующей графической подсистемой и разнообразными устройствами ввода/вывода. Это свойство выгодно отличает рабочие станции среднего и высокого класса от ПК и сегодня.
Тем не менее быстрый рост производительности ПК на базе новейших микропроцессоров Intel в сочетании с резким снижением цен на эти изделия и развитием технологии локальных шин (VESA и PCI), позволяющей устранить многие "узкие места" в архитектуре ПК, делают современные персональные компьютеры весьма привлекательной альтернативой рабочим станциям. В свою очередь производители рабочих станций создали изделия так называемого "начального уровня", которые по стоимостным характеристикам близки к высокопроизводительным ПК, но все еще сохраняют лидерство по производительности и возможностям наращивания. Насколько успешно удаться ПК на базе процессоров Pentium бороться против рабочих станций UNIX, покажет будущее, но уже в настоящее время появилось понятие "персональной рабочей станции", которое объединяет оба направления.
Современный рынок "персональных рабочих станций" не просто определить. По сути он представляет собой совокупность архитектурных платформ персональных компьютеров и рабочих станций, которые появились в настоящее время, поскольку поставщики компьютерного оборудования уделяют все большее внимание рынку продуктов для коммерции и бизнеса. Этот рынок традиционно считался вотчиной миникомпьютеров и мейнфреймов, которые поддерживали работу настольных терминалов с ограниченным интеллектом. В прошлом персональные компьютеры не были достаточно мощными и не располагали достаточными функциональными возможностями, чтобы служить адекватной заменой подключенных к главной машине терминалов. С другой стороны, рабочие станции на платформе UNIX были очень сильны в научном, техническом и инженерном секторах и были почти также неудобны, как и ПК для того чтобы выполнять серьезные офисные приложения. С тех пор ситуация изменилась коренным образом. Персональные компьютеры в настоящее время имеют достаточную производительность, а рабочие станции на базе UNIX имеют программное обеспечение, способное выполнять большинство функций, которые стали ассоциироваться с понятием "персональной рабочей станции". Вероятно оба этих направления могут серьезно рассматриваться в качестве сетевого ресурса для систем масштаба предприятия. В результате этих изменений практически ушли со сцены старомодные миникомпьютеры с их патентованной архитектурой и использованием присоединяемых к главной машине терминалов. По мере продолжения процесса разукрупнения (downsizing) и увеличения производительности платформы Intel наиболее мощные ПК (но все же чаще открытые системы на базе UNIX) стали использоваться в качестве серверов, постепенно заменяя миникомпьютеры.
Среди других факторов, способствующих этому процессу, следует выделить:
В начале представлялось, что необходимость сосредоточения высокой мощности на каждом рабочем месте приведет к переходу многих потребителей ПК на UNIX-станции. Это определялось частично тем, что RISC-процессоры, использовавшиеся в рабочих станциях на базе UNIX, были намного более производительными по сравнению с CISC-процессорами, применявшимися в ПК, а частично мощностью системы UNIX по сравнению с MS-DOS и даже OS/2.
Производители рабочих станций быстро отреагировали на потребность в низкостоимостных моделях для рынка коммерческих приложений. Потребность в высокой мощности на рабочем столе, объединенная с желанием поставщиков UNIX-систем продавать как можно больше своих изделий, привела такие компании как Sun Microsystems и Hewlett Packard на рынок рабочих станций для коммерческих приложений. И хотя значительная часть систем этих фирм все еще ориентирована на технические приложения, наблюдается беспрецедентный рост продаж продукции этих компаний для работы с коммерческими приложениями, требующими все большей и большей мощности для реализации сложных, сетевых прикладных систем, включая системы мультимедиа.
Острая конкуренция со стороны производителей UNIX-систем и потребности в повышении производительности огромной уже инсталлированной базы ПК, заставили компанию Intel форсировать разработку высокопроизводительных процессоров семейства 486 и Pentium. Процессоры 486 и Pentium, при разработке которого были использованы многие подходы, применявшиеся ранее только в RISC-процессорах, а также использование других технологических усовершенствований, таких как архитектура локальной шины, позволили снабдить ПК достаточной мощностью, чтобы составить конкуренцию рабочим станциям во многих направлениях рынка коммерческих приложений. Правда для многих других приложений, в частности, в области сложного графического моделирования, ПК все еще отстают.
Поддержка многопроцессорной организации
Поддержка многопроцессорной организацииПроцессор R10000 допускает два способа организации многопроцессорной системы. Один из способов связан с созданием специального внешнего интерфейса (агента) для каждого процессора системы. Этот интерфейс обычно реализуется с помощью заказной интегральной схемы, которая организует шлюз к основной памяти и подсистеме ввода/вывода. При таком типе соединений процессоры не связаны друг с другом непосредственно, а взаимодействуют через этот специальный интерфейс. Хотя такая реализация общепринята, ее стоимость, а также общая сложность системы достаточно высоки.(поскольку по крайней мере один внешний агент должен сопровождать каждый процессор.
Второй способ предназначен для достижения максимальной производительности минимальными затратами. Он подразумевает использование от двух до четырех процессоров, объединенных шиной Claster Bus. В этом случае необходим только один внешний интерфейс для взаимодействия с другими ресурсами системы. Все процессоры связаны с одним и тем же внешним агентом. Реализация кластерной шины не только снижает сложность, но и количество заказных интегральных схем, а следовательно и стоимость системы, требуя только одного внешнего агента на каждые четыре процессора.
В дополнение к 64-битовой мультиплексированной шины адреса/данных имеется двухбитовая шина состояний, которая используется для выдачи ответов о состоянии процессорной когерентности. Кроме того, используется 5-битовая шина системных ответов внешним агентом для выдачи внешних ответов подтверждения. На рисунке 6.15 показана блок-схема конфигурации кластерной шины.
Поддержка точных прерываний
Поддержка точных прерыванийДругая проблема, связанная с реализацией команд с большим временем выполнения, может быть проиллюстрирована с помощью следующей последовательности команд:
DIVF F0,F2,F4
ADDF F10,F10,F8
SUBF F12,F12,F14
Эта последовательность команд выглядит очень просто. В ней отсутствуют какие-либо зависимости. Однако она приводит к появлению новых проблем из-за того, что выданная раньше команда может завершиться после команды, выданной для выполнения позже. В данном примере можно ожидать, что команды ADDF и SUBF завершаться раньше, чем завершится команда DIVF. Этот эффект является типичным для конвейеров команд с большим временем выполнения и называется внеочередным завершением команд (out-of-order completion). Тогда, например, если команда DIVF вызовет арифметическое прерывание после завершения команды ADDF, мы не сможем реализовать точное прерывание на уровне аппаратуры. В действительности, поскольку команда ADDF меняет значение одного из своих операндов, невозможно даже с помощью программных средств восстановить состояние, которое было перед выполнением команды DIVF.
Имеются четыре возможных подхода для работы в условиях внеочередного завершения команд. Первый из них просто игнорирует проблему и предлагает механизмы неточного прерывания. Этот подход использовался в 60-х и 70-х годах и все еще применяется в некоторых суперкомпьютерах, в которых некоторые классы прерываний запрещены или обрабатываются аппаратурой без остановки конвейера. Такой подход трудно использовать в современных машинах при наличии концепции виртуальной памяти и стандарта на операции с плавающей точкой IEEE, которые требуют реализации точного прерывания путем комбинации аппаратных и программных средств. В некоторых машинах эта проблема решается путем введения двух режимов выполнения команд: быстрого, но с возможно не точными прерываниями, и медленного, гарантирующего реализацию точных прерываний.
Второй подход заключается в буферизации результатов операции до момента завершения выполнения всех команд, предшествовавших данной. В некоторых машинах используется этот подход, но он становится все более дорогостоящим, если отличия во времени выполнения разных команд велики, поскольку становится большим количество результатов, которые необходимо буферизовать. Более того, результаты из этой буферизованной очереди необходимо пересылать для обеспечения продолжения выдачи новых команд. Это требует большого количества схем сравнения и многовходовых мультиплексоров. Имеются две вариации этого основного подхода. Первая называется буфером истории (history file), использовавшемся в машине CYBER 180/990. Буфер истории отслеживает первоначальные значения регистров. Если возникает прерывание и состояние машины необходимо откатить назад до точки, предшествовавшей некоторым завершившимся вне очереди командам, то первоначальное значение регистров может быть восстановлено из этого буфера истории. Подобная методика использовалась также при реализации автоинкрементной и автодекрементной адресации в машинах типа VAX. Другой подход называется буфером будущего (future file). Этот буфер хранит новые значения регистров. Когда все предшествующие команды завершены, основной регистровый файл обновляется значениями из этого буфера. При прерывании основной регистровый файл хранит точные значения регистров, что упрощает организацию прерывания. В следующей главе будут рассмотрены некоторые расширения этой идеи.
Третий используемый метод заключается в том, чтобы разрешить в ряде случаев неточные прерывания, но при этом сохранить достаточно информации, чтобы подпрограмма обработки прерывания могла выполнить точную последовательность прерывания. Это предполагает наличие информации о находившихся в конвейере командах и их адресов. Тогда после обработки прерывания, программное обеспечение завершает выполнение всех команд, предшествовавших последней завершившейся команде, а затем последовательность может быть запущена заново. Рассмотрим следующий наихудший случай:
Команда 1 - длинная команда, которая в конце концов вызывает прерывание
Команда 2, ... , Команда n-1 - последовательность команд, выполнение которых не завершилось
Команда n - команда, выполнение которой завершилось
Имея значения адресов всех команд в конвейере и адрес возврата из прерывания, программное обеспечение может определить состояние команды 1 и команды n. Поскольку команда n завершила выполнение, хотелось бы продолжить выполнение с команды n+1. После обработки прерывания программное обеспечение должно смоделировать выполнение команд с 1 по n-1. Тогда можно осуществить возврат из прерывания на команду n+1. Наибольшая неприятность такого подхода связана с усложнением подпрограммы обработки прерывания. Но для простых конвейеров, подобных рассмотренному нами, имеются и упрощения. Если команды с 2 по n все являются целочисленными, то мы просто знаем, что в случае завершения выполнения команды n, все команды с 2 по n-1 также завершили выполнение. Таким образом, необходимо обрабатывать только операцию с плавающей точкой. Чтобы сделать эту схему работающей, количество операций ПТ, выполняющихся с совмещением, может быть ограничено. Например, если допускается совмещение только двух операций, то только прерванная команда должна завершаться программными средствами. Это ограничение может снизить потенциальную пропускную способность, если конвейеры плавающей точки являются достаточно длинными или если имеется значительное количество функциональных устройств. Такой подход использовался в архитектуре SPARC, позволяющей совмещать выполнение целочисленных операций с операциями плавающей точки.
Четвертый метод представляет собой гибридную схему, которая позволяет продолжать выдачу команд только если известно, что все команды, предшествовавшие выдаваемой, будут завершены без прерывания. Это гарантирует, что в случае возникновения прерывания ни одна следующая за ней команда не будет завершена, а все предшествующие будут завершены. Иногда это означает необходимость приостановки машины для поддержки точных прерываний. Чтобы эта схема работала, необходимо, чтобы функциональные устройства плавающей точки определяли возможность появления прерывания на самой ранней стадии выполнения команд так, чтобы предотвратить завершение выполнения следующих команд. Такая схема используется, например, в микропроцессорах R2000/R3000 и R4000 компании MIPS.
"Полностью активные" клиенты
"Полностью активные" клиентыВсе остальное время клиенты генерируют либо небольшое число запросов, либо вообще обходятся без них. Везде далее по тексту мы будем называть клиента, который активно выполняет запросы, полностью активным клиентом. По разным причинам многие клиенты (в ряде случаев таковыми оказывается подавляющее большинство клиентов) часто оказываются не очень занятыми, тем самым не очень нагружая, либо вообще не нагружая свой сервер. Например, некоторые клиенты работают на достаточно мощных системах и могут кэшировать большинство, либо все свои данные. Другие системы используются только часть рабочего времени, и даже интенсивно используемые клиенты часто остаются полностью свободными в то время, когда их владельцы обедают или находятся на совещаниях.
Пользовательские легковесные процессы
Пользовательские легковесные процессыВидимо, следующим по важности классом легковесных процессов являются пользовательские LWP (LightWeight Processes). Механизмы этого рода позволяют пользователям организовать несколько потоков управления в одном адресном пространстве. Все LWP одного пользовательского процесса совместно используют все ресурсы процесса. При поступлении процессу сигнала на этот сигнал реагируют все LWP в соответствии со своими собственными установками. С другой стороны, каждый LWP обладает своим собственным контекстом, включающим, как и в случае ядерных нитей, стек и регистровое окружение (в частности, содержимое индивидуального счетчика команд). Любому LWP пользовательского процесса соответствует отдельная ядерная нить. Это означает, что каждый LWP может отдельно планироваться (и поэтому LWP одного пользовательского процесса могут параллельно выполняться на разных процессорах симметричного мультипроцессорного компьютера), и системные вызовы и прерывания LWP могут обрабатываться независимо. Основным преимуществом использования LWP является возможность достижения реального распараллеливания программы при ее выполнении на симметричном мультипроцессоре (на недостатках мы остановимся ниже).
Пользовательские нити
Пользовательские нитиНаконец, к третьему классу легковесных процессов относятся пользовательские нити. Они называются пользовательскими, поскольку реализуются не ядром ОС, а с помощью специальной библиотеки функций (поэтому, например, в ОС Mach их называют C-Threads). Это тоже очень старая идея, к использованию которой неоднократно прибегали все опытные программисты (здесь уже даже не важно, в среде какой операционной системы выполняется программа). Суть идеи состоит в том, что вся программа пользователя строится в виде набора сопрограмм (coroutine), которые выполняются под управлением общего монитора. Естественно, что в мониторе поддерживаются контексты всех сопрограмм, но и монитор, и сопрограммы являются составляющими одного пользовательского процесса, которому соответствует одна ядерная нить. Конечно, с использованием пользовательских нитей невозможно достичь реального распараллеливания программы. Единственный реальный эффект, которого можно добиться, состоит в возможности распараллеливания обменов при использовании асинхронного режима системных вызовов. Как считают некоторые специалисты (к числу которых не относится автор этой части курса), основное достоинство использования пользовательских нитей состоит в лучшей структуризации программы.
Последовательность команд с приостановкой конвейера
Рисунок 5.11. Последовательность команд с приостановкой конвейераЭтот случай отличается от последовательности подряд идущих команд АЛУ. Команда загрузки (LW) регистра R1 из памяти имеет задержку, которая не может быть устранена обычной "пересылкой". Вместо этого нам нужна дополнительная аппаратура, называемая аппаратурой внутренних блокировок конвейера (pipeline interlook), чтобы обеспечить корректное выполнение примера. Вообще такого рода аппаратура обнаруживает конфликты и приостанавливает конвейер до тех пор, пока существует конфликт. В этом случае эта аппаратура приостанавливает конвейер начиная с команды, которая хочет использовать данные в то время, когда предыдущая команда, результат которой является операндом для нашей, вырабатывает этот результат. Эта аппаратура вызывает приостановку конвейера или появление "пузыря" точно также, как и в случае структурных конфликтов.
Построение многопроцессорной системы на базе кластерной шины

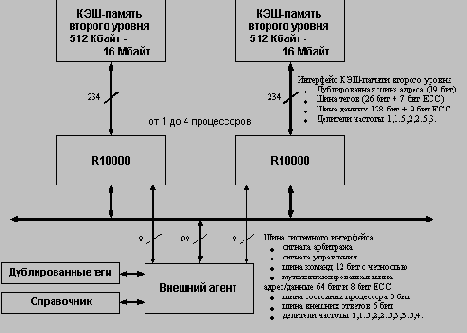

Рисунок 6.15. Построение многопроцессорной системы на базе кластерной шины
Потребление процессорных ресурсов
Потребление процессорных ресурсовПоскольку многие компьютеры представляют собой универсальные системы, которые допускают достаточно большое расширение количества подключенным к ним периферийных устройств, почти всегда существует возможность сконфигурировать систему так, что основным ограничивающим фактором станет процессор. В среде NFS мощность процессора расходуется непосредственно для обработки протоколов IP, UDP, RPC и NFS, а также для управления устройствами (дисками и сетевыми адаптерами) и манипуляциями с файловой системой (грубо можно считать, что потребление процессорного времени нарастает пропорционально в соответствии с указанным здесь порядком).
Например, компания Sun рекомендует следующие эмпирические правила для конфигурирования NFS-серверов:
Первый микропроцессор PowerPC, PowerPC 601,
PowerPC 601Первый микропроцессор PowerPC, PowerPC 601, в настоящее время выпускается как компанией IBM, так и компанией Motorola. Он представляет собой процессор среднего класса и предназначен для использования в настольных вычислительных системах малой и средней стоимости. Он был разработан в качестве переходной модели от архитектуры POWER к архитектуре PowerPC и реализует возможности обеих архитектур. При этом двоичные коды RS/6000 выполняются на нем без изменений, что дало дополнительное время разработчикам компиляторов для освоения архитектуры PowerPC, а также разработчикам прикладных систем, которые должны перекомпилировать свои программы, чтобы полностью использовать возможности архитектуры PowerPC.
Процессор 601 базировался на однокристальном процессоре IBM, который был разработан к моменту создания альянса трех ведущих фирм. Но по сравнению со своим предшественником, PowerPC 601 претерпел серьезные изменения в сторону повышения производительности и снижения стоимости. Например, в его состав было включено более сложное устройство переходов, расширенные возможностями мультипроцессорной работы, включая интерфейс шины высокопроизводительного процессора 88110 компании Motorola. В Power 601 реализована суперскалярная обработка, позволяющая выдавать на выполнение в каждом такте 3 команды, возможно не в порядке их расположения в программном коде.
Суперскалярный процессор PowerPC 604 обеспечивает
PowerPC 604Суперскалярный процессор PowerPC 604 обеспечивает одновременную выдачу до четырех команд. При этом параллельно в каждом такте может завершаться выполнение до шести команд. На рисунке 6.20 представлена блок-схема процессора 604. Процессор включает шесть исполнительных устройств, которые могут работать параллельно:
Такая параллельная конструкция в сочетании со спецификацией команд PowerPC, допускающей реализацию ускоренного выполнения команд, обеспечивает высокую эффективность и большую пропускную способность процессора. Применяемые в процессоре 604 буфера переименования регистров, буферные станции резервирования, динамическое прогнозирование направления условных переходов и устройство завершения выполнения команд существенно увеличивают пропускную способность системы, гарантируют завершение выполнения команд в порядке, предписанном программой, и обеспечивают реализацию модели точного прерывания.
В процессоре 604 имеются отдельные устройства управления памятью и отдельные по 16 Кбайт внутренние кэши для команд и данных. В нем реализованы два буфера преобразования виртуальных адресов в физические TLB (отдельно для команд и для данных), содержащие по 128 строк. Оба буфера являются двухканальными множественно-ассоциативными и обеспечивают переменный размер страниц виртуальной памяти. Кэш-памяти и буфера TLB используют для замещения блоков алгоритм LRU.
К концу 1995 года ожидается
PowerPC 620К концу 1995 года ожидается появление нового процессора PowerPC 620. В отличие от своих предшественников это будет полностью 64-битовый процессор. При работе на тактовой частоте 133 МГц его производительность оценивается в 225 единиц SPECint92 и 300 единиц SPECfp92, что соответственно на 40 и 100% больше показателей процессора PowerPC 604.
Подобно другим 64-битовым процессорам, PowerPC 620 содержит 64-битовые регистры общего назначения и плавающей точки и обеспечивает формирование 64-битовых виртуальных адресов. При этом сохраняется совместимость с 32-битовым режимом работы, реализованным в других моделях семейства PowerPC.
В процессоре имеется кэш-память данных и команд общей емкостью 64 Кбайт, интерфейсные схемы управления кэш-памятью второго уровня, 128-битовая шина данных между процессором и основной памятью, а также логические схемы поддержания когерентного состояния памяти при организации многопроцессорной системы.
Процессор PowerPC 620 нацелен на рынок высокопроизводительных рабочих станций и серверов.
В заключении отметим, что в иллюстрациях к курсу приведены основные характеристики некоторых современных систем, построенных на рассмотренных в данном разделе процессорах.
Предварительная оценка рабочей нагрузки
Предварительная оценка рабочей нагрузкиПроведение работ по оценке нагрузки на будущую систему оказывается не очень точным, но часто вполне хорошим приближением, которое пользователь может получить заранее. Для этого используются два основных подхода. Более предпочтительный метод заключается в измерении параметров существующей системы. Этот метод обеспечивает некоторую уверенность в точности оценки нагрузки по крайней мере на текущий момент времени, хотя нельзя конечно гарантировать, что нагрузка при эксплуатации системы в будущем останется эквивалентной существующей. Альтернативным методом является грубый расчет. Он полезен, когда в распоряжении пользователя отсутствуют необходимые для измерения системы.
Чтобы создать достаточно точную конфигурацию системы необходимо знать две вещи: смесь операций NFS и общую пропускную способность системы. Смесь операций NFS позволяет показать, является ли система интенсивной по атрибутам или по данным.
PrestoServe/NVSIMM
PrestoServe/NVSIMMДисковые операции по своей природе связаны с механическими перемещениями головок диска, поэтому они выполняются медленно. Обычно UNIX буферизует операции записи в основной памяти и позволяет выдавшему их процессу продолжаться, в то время как на операционную систему ложится задача физической записи данных на диск. Синхронный принцип операций записи в NFS означает, что они обычно выполняются очень медленно (значительно медленнее, чем операции записи на локальный диск). Если клиент выдает запрос записи, требуется, чтобы сервер обновил на диске сами данные, а также все связанные с ними метаданные файловой системы. Для типичного файла необходимо выполнить до 4 записей на диск: каждая операция должна обновить сами данные, информацию в каталоге файла, индицирующую дату последней модификации, и косвенный блок; если файл большой, то потребуется также обновить второй косвенный блок. Прежде, чем подтвердить завершение запроса записи NFS, сервер должен выполнить все эти обновления и гарантировать, что они действительно находятся на диске. Операция записи NFS часто может продолжаться в течение 150-200 миллисекунд (три или четыре синхронных записи, больше чем по 40 миллисекунд каждая), по сравнению с обычными 15-20 миллисекундами для записи на локальный диск.
Для того чтобы существенно ускорить операции записи NFS, серверы могут использовать стабильную память (non-volatile RAM - NVRAM). Эта дополнительная возможность опирается на тот факт, что протокол NFS просто требует, чтобы данные операции записи NFS были бы зафиксированы в стабильной памяти вместо их фиксации на диске. До тех пор, пока сервер возвращает данные, которые подтверждены предыдущими операциями записи, он может сохранять эти данные любым доступным способом.
PrestoServe и NVRAM в точности реализуют эту семантику. При установке этих устройств в сервер драйвер устройства NVRAM перехватывает запросы синхронных операций записи на диск. Данные не посылаются прямо в дисковое устройство. Вместо этого, результаты операций записи фиксируются в стабильной памяти и подтверждаются как завершенные. Это намного быстрее, чем ожидание окончания механической операции записи данных на диск. Спустя некоторое время данные фиксируются на диске.
Поскольку одна логическая операция записи NFS выполняет три или четыре синхронные дисковые операции, использование NVRAM существенно ускоряет пропускную способность операций записи NFS. В зависимости от условий (состояния файловой системы, наличия других запросов к диску, размера и месторасположения записи и т.п.) использование NVRAM ускоряет операции записи NFS в 2-4 раза. Например, типичная пропускная способность при выполнении операций записи NFS под управлением ОС Solaris 2 составляет примерно 450 Кбайт/с. При использовании NVRAM скорость повышается примерно до 950 Кбайт/с и даже несколько выше, если используется сетевая среда более быстрая, чем Ethernet. Никаких улучшений времени выполнения операций чтения NVRAM не дает.
С точки зрения дисковой подсистемы или клиентов NFS дополнительные возможности PrestoServe и NVSIMM функционально эквивалентны. Основная разница заключается в том, что NVSIMM более эффективны, поскольку они требуют меньше манипуляций с данными. Поскольку плата PrestoServe физически размещается на шине SBus, требуется, чтобы данные копировались на нее через периферийную шину. В отличие от этого, NVSIMM размещаются прямо в основной памяти. Записываемые на диск данные не копируются в NVSIMM через периферийную шину. Такое копирование может быть выполнено очень быстро с помощью операций память-память. По этим причинам NVSIMM оказываются предпочтительными в ситуациях, когда обе возможности NVSIMM и PrestoServe оказываются доступными.
В связи с важностью получаемого ускорения Sun рекомендует использование NVRAM действительно во всех своих системах, которые обеспечивают универсальный сервис NFS. Единственным исключением из этого правила являются серверы, которые обеспечивают только сервис по чтению файлов. Наиболее характерным примером такого использования являются серверы, хранящие двоичные коды программ для большого коллектива клиентов. (В Sun он известен как сервер /usr/dist или softdist).
Поскольку драйвер устройства NVSIMM/PrestoServe должен находится на диске в корневой файловой системе, ускорение с помощью NVRAM не может быть получено для работы с самой корневой файловой системы. Драйвер NVRAM должен успевать откачивать модифицированные буфера на диск прежде, чем станет активным любой другой процесс. Если бы и корневая файловая система была ускорена, она могла бы оказаться "грязной" (модифицированной) после краха системы, и драйвер NVRAM не мог бы загрузиться.
Еще одно важное соображение при сравнении серверов, которые оборудованы NVRAM и без него, заключается в том, что использование такого ускорения обычно снижает максимальную пропускную способность системы примерно на 10%. (Системы, использующие NVRAM, должны управлять кэшем NVRAM и поддерживать в согласованном состоянии копии в кэше и на диске). Однако время ответа системы существенно улучшается (примерно на 40%). Например, максимальная пропускная способность SPARCserver 1000 на тесте LADDIS без NVSIMM составляет 2108 операций в секунду с временем ответа 49.4 мс. Таже система с NVSIMM может выполнять только примерно 1928 операций в секунду, но среднее время ответа сокращается примерно до 32 мс. Это означает, что клиенты NFS воспринимают сервер, оборудованный NVRAM, гораздо более быстрым, чем сервер без NVRAM, хотя общая пропускная способность системы несколько сократилась. К счастью, величина 10% редко оказывается проблемой, поскольку возможности максимальной пропускной способности большинства систем намного превышают типовые нагрузки, которые вообще находятся в диапазоне 10-150 операций в секунду на сеть.
Причины прерываний в простейшем конвейере
Рисунок 5.19. Причины прерываний в простейшем конвейереПример конфликта по записи в регистровый файл
Рисунок 5.22. Пример конфликта по записи в регистровый файлИмеется два способа для обхода этого конфликта. Первый заключается в отслеживании использования порта записи на ступени ID конвейера и приостановке выдачи команды как при структурном конфликте. Схема обнаружения такого конфликта обычно реализуется с помощью сдвигового регистра. Альтернативная схема предполагает приостановку конфликтующей команды, когда она пытается попасть на ступень MEM конвейера. Преимуществом такой схемы является то, что она не требует обнаружения конфликта до входа на ступень MEM, где это легче сделать. Однако подобная реализация усложняет управление конвейером, поскольку приостановки в этом случае могут возникать в двух разных местах конвейера.
Другой проблемой является возможность конфликтов типа WAW. Можно рассмотреть тот же пример, что и на рисунке 5.22. Если бы команда LD была выдана на один такт раньше и имела в качестве месторасположения результата регистр F2, то возник бы конфликт типа WAW, поскольку эта команда выполняла бы запись в регистр F2 на один такт раньше команды ADDD. Имеются два способа обработки этого конфликта типа WAW. Первый подход заключается в задержке выдачи команды загрузки до момента передачи команды ADDD на ступень MEM. Второй подход заключается в подавлении результата операции сложения при обнаружении конфликта и изменении управления таким образом, чтобы команда сложения не записывала свой результат. Тогда команда LD может выдаваться для выполнения сразу же. Поскольку такой конфликт является редким, обе схемы будут работать достаточно хорошо. В любом случае конфликт может быть обнаружен на ранней стадии ID, когда команда LD выдается для выполнения. Тогда приостановка команды LD или установка блокировки записи результата командой ADDD реализуются достаточно просто.
Таким образом, для обнаружения возможных конфликтов необходимо рассматривать конфликты между командами ПТ, а также конфликты между командами ПТ и целочисленными командами. За исключением команд загрузки/записи с ПТ и команд пересылки данных между регистрами ПТ и целочисленными регистрами, команды ПТ и целочисленные команды достаточно хорошо разделены, и все целочисленные команды работают с целочисленными регистрами, а команды ПТ - с регистрами ПТ.
Таким образом, для обнаружения конфликтов между целочисленными командами и командами ПТ необходимо рассматривать только команды загрузки/записи с ПТ и команды пересылки регистров ПТ. Это упрощение управления конвейером является дополнительным преимуществом поддержания отдельных регистровых файлов для хранения целочисленных данных и данных с ПТ. (Главное преимущество заключается в удвоении общего количества регистров и увеличении пропускной способности без увеличения числа портов в каждом наборе). Если предположить, что конвейер выполняет обнаружение всех конфликтов на стадии ID, перед выдачей команды для выполнения в функциональные устройства должны быть выполнены три проверки:
Хотя логика обнаружения конфликтов для многотактных операций ПТ несколько более сложная, концептуально она не отличается от такой же логики для целочисленного конвейера. То же самое касается логики для ускоренной пересылки данных. Логика ускоренной пересылки данных может быть реализована с помощью проверки того, что указанный на конвейерных станциях EX/MEM и MEM/WB регистр результата является регистром операнда команды ПТ. Если происходит такое совпадение, для пересылки данных разрешается прием по соответствующему входу мультиплексора. Многотактные операции ПТ создают также новые проблемы для механизма прерывания.
Пример построения системы на базе

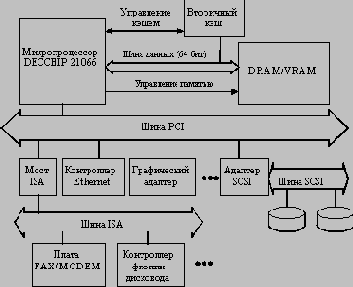

Рисунок 6.17. Пример построения системы на базе микропроцессора Alpha 21066
Высокоскоростная шина PCI имеет ряд привлекательных свойств. Помимо возможности работы с прямым доступом к памяти и программируемым вводом/выводом она допускает специальные конфигурационные циклы, расширяемость до 64 бит, компоненты, работающие с питающими напряжениями 3.3 и 5 В, а также более быстрое тактирование. Базовая реализация шины PCI поддерживает мультиплексирование адреса и данных и работает на частоте 33 МГц, обеспечивая максимальную скорость передачи данных 132 Мбайт/с. Шина PCI непосредственно управляется микропроцессором. На рисунке 6.17 показаны некоторые высокоскоростные периферийные устройства: графические адаптеры, контроллеры SCSI и сетевые адаптеры, подключенные непосредственно к шине PCI. Мостовая микросхема интерфейса ISA позволяет подключить к системе низкоскоростные устройства типа модема, флоппи-дисковода и т.д.
В настоящее время выпущена модернизированная версия этого микропроцессора. Как и его предшественник, новый кристалл Alpha 21066A помимо интерфейса PCI содержит на кристалле интегрированный контроллер памяти и графический акселератор. Эти характеристики позволяют значительно снизить стоимость реализации систем, базирующихся на Alpha 21066A, и обеспечивают простой и дешевый доступ к внешней памяти и периферийным устройствам. Alpha 21066A имеет две модификации в соответствии с частотой: 100 МГц и 233 МГц. Модель с 233 МГц обеспечивает производительность 94 и 100 единиц, соответственно, по тестам SPECint92 и SPECfp92.
Новейший микропроцессор Alpha 21164 представляет собой вторую полностью новую реализацию архитектуры Alpha. Микропроцессор 21164, представленный в сентябре 1994 года, обеспечивает производительность 330 и 500 единиц, соответственно, по шкалам SPECint92 и SPECfp92 или около 1200 MIPS и выполняет до четырех инструкций за такт. На кристалле микропроцессора 21164 размещено около 9,3 миллиона транзисторов, большинство из которых образуют кэш. Кристалл построен на базе 0.5 микронной КМОП технологии компании DEC.
Он собирается в 499-контактные корпуса PGA ( при этом 205 контактов отводятся под разводку питания и земли) и рассеивает 50 Вт при питающем напряжении 3.3 В на частоте 300 МГц.
Переход в 1996 году на 0.35 микронную КМОП технологию привел к возможности дальнейшего увеличения тактовой частоты и производительности процессора. В настоящее время процессоры 21164 выпускаются с тактовой частотой 366 МГц (11.3 SPECint95, 15.4 SPECfp95) и 433 МГц (13.3 SPECint95, 18.3 SPECfp95). В конце 1996 года начнутся массовые поставки 21164 с тактовой частотой 500 МГц (15.4 SPECint95, 21.1 SPECfp95). Таким образом, компания DEC в настоящее время имеет самые мощные процессоры, пиковая производительность которых составляет 2 миллиарда операций в секунду.
Ключевыми моментами для реализации высокой производительности является суперскалярный режим работы процессора, обеспечивающий выдачу для выполнения до четырех команд в каждом такте, высокопроизводительная неблокируемая подсистема памяти с быстродействующей кэш-памятью первого уровня, большая, размещенная на кристалле, кэш-память второго уровня и уменьшенная задержка выполнения операций во всех функциональных устройствах.
Пример устранения конфликтов компилятором
Рисунок 5.13. Пример устранения конфликтов компиляторомВ результате устранены обе блокировки (командой LW Rc,c команды ADD Ra,Rb,Rc
и командой LW Rf,f команды SUB Rd,Re,Rf). Имеется зависимость между операцией АЛУ и операцией записи в память, но структура конвейера допускает пересылку результата с помощью цепей "обхода". Заметим, что использование разных регистров для первого и второго операторов было достаточно важным для реализации такого правильного планирования. В частности, если переменная e была бы загружена в тот же самый регистр, что b или c, такое планирование не было бы корректным. В общем случае планирование конвейера может требовать увеличенного количества регистров. Такое увеличение может оказаться особенно существенным для машин, которые могут выдавать на выполнение несколько команд в одном такте.
Многие современные компиляторы используют технику планирования команд для улучшения производительности конвейера. В простейшем алгоритме компилятор просто планирует распределение команд в одном и том же базовом блоке. Базовый блок представляет собой линейный участок последовательности программного кода, в котором отсутствуют команды перехода, за исключением начала и конца участка (переходы внутрь этого участка тоже должны отсутствовать). Планирование такой последовательности команд осуществляется достаточно просто, поскольку компилятор знает, что каждая команда в блоке будет выполняться, если выполняется первая из них, и можно просто построить граф зависимостей этих команд и упорядочить их так, чтобы минимизировать приостановки конвейера. Для простых конвейеров стратегия планирования на основе базовых блоков вполне удовлетворительна. Однако когда конвейеризация становится более интенсивной и действительные задержки конвейера растут, требуются более сложные алгоритмы планирования.
К счастью, существуют аппаратные методы, позволяющие изменить порядок выполнения команд программы так, чтобы минимизировать приостановки конвейера. Эти методы получили общее название методов динамической оптимизации (в англоязычной литературе в последнее время часто применяются также термины "out-of-order execution" - неупорядоченное выполнение и "out-of-order issue" - неупорядоченная выдача).
Каждый новый результат записывается в новый физический регистр. Однако предыдущее значение каждого логического регистра сохраняется и может быть восстановлено в случае, если выполнение команды должно быть прервано из-за возникновения исключительной ситуации или неправильного предсказания направления условного перехода.
В процессе выполнения программы генерируется множество временных регистровых результатов. Эти временные значения записываются в регистровые файлы вместе с постоянными значениями. Временное значение становится новым постоянным значением, когда завершается выполнение команды (фиксируется ее результат). В свою очередь, завершение выполнения команды происходит, когда все предыдущие команды успешно завершились в заданном программой порядке.
Программист имеет дело только с логическими регистрами. Реализация физических регистров от него скрыта. Как уже отмечалось, номера логических регистров ставятся в соответствие номерам физических регистров. Отображение реализуется с помощью таблиц отображения, которые обновляются после декодирования каждой команды. Каждый новый результат записывается в физический регистр. Однако до тех пор, пока не завершится выполнение соответствующей команды, значение в этом физическом регистре рассматривается как временное.
Метод переименования регистров упрощает контроль зависимостей по данным. В машине, которая может выполнять команды не в порядке их расположения в программе, номера логических регистров могут стать двусмысленными, поскольку один и тот же регистр может быть назначен последовательно для хранения различных значений. Но поскольку номера физических регистров уникально идентифицируют каждый результат, все неоднозначности устраняются.
Примеры протоколов наблюдения
Рисунок 5.42. Примеры протоколов наблюденияЕсли процессор использует многоуровневый кэш со свойствами охвата, тогда каждая строка в основном кэше имеется и во вторичном кэше. Таким образом, активность по наблюдению может быть связана с кэшем второго уровня, в то время как большинство активностей процессора могут быть связаны с первичным кэшем. Если механизм наблюдения получает попадание во вторичный кэш, тогда он должен выполнять арбитраж за первичный кэш, чтобы обновить состояние и возможно найти данные, что обычно будет приводить к приостановке процессора. Такое решение было принято во многих современных системах, поскольку многоуровневый кэш позволяет существенно снизить требований к полосе пропускания. Иногда может быть даже полезно дублировать теги во вторичном кэше, чтобы еще больше сократить количество конфликтов между активностями процессора и механизма наблюдения.
В реальных системах существует много вариаций схем когерентности кэша, в зависимости от того используется ли схема на основе аннулирования или обновления, построена ли кэш-память на принципах сквозной или обратной записи, когда происходит обновление, а также имеет ли место состояние "владения" и как оно реализуется. На рисунке 5.42 представлены несколько протоколов с наблюдением и некоторые машины , которые используют эти протоколы.
Примеры стандартных шин
Рисунок 5.44. Примеры стандартных шинОдной из популярных шин персональных компьютеров была системная шина IBM PC/XT, обеспечивавшая передачу 8 бит данных. Кроме того, эта шина включала 20 адресных линий, которые ограничивали адресное пространство пределом в 1 Мбайт. Для работы с внешними устройствами в этой шине были предусмотрены также 4 линии аппаратных прерываний (IRQ) и 4 линии для требования внешними устройствами прямого доступа к памяти (DMA). Для подключения плат расширения использовались специальные 62-контактные разъемы. При этом системная шина и микропроцессор синхронизировались от одного тактового генератора с частотой 4.77 МГц. Таким образом теоретическая скорость передачи данных могла достигать немногим более 4 Мбайт/с.
Системная шина ISA (Industry Standard Architecture) впервые стала применяться в персональных компьютерах IBM PC/AT на базе процессора i286. Эта системная шина отличалась наличием второго, 36-контактного дополнительного разъема для соответствующих плат расширения. За счет этого количество адресных линий было увеличено на 4, а данных - на 8, что позволило передавать параллельно 16 бит данных и обращаться к 16 Мбайт системной памяти. Количество линий аппаратных прерываний в этой шине было увеличено до 15, а каналов прямого доступа - до 7. Системная шина ISA полностью включала в себя возможности старой 8-разрядной шины. Шина ISA позволяет синхронизировать работу процессора и шины с разными тактовыми частотами. Она работает на частоте 8 МГц, что соответствует максимальной скорости передачи 16 Мбайт/с.
С появлением процессоров i386, i486 и Pentium шина ISA стала узким местом персональных компьютеров на их основе. Новая системная шина EISA (Extended Industry Standard Architecture),
появившаяся в конце 1988 года, обеспечивает адресное пространство в 4 Гбайта, 32-битовую передачу данных (в том числе и в режиме DMA), улучшенную систему прерываний и арбитраж DMA, автоматическую конфигурацию системы и плат расширения. Устройства шины ISA могут работать на шине EISA.
Шина EISA предусматривает централизованное управление доступом к шине за счет наличия специального устройства - арбитра шины. Поэтому к ней может подключаться несколько главных устройств шины. Улучшенная система прерываний позволяет подключать к каждой физической линии запроса на прерывание несколько устройств, что снимает проблему количества линий прерывания. Шина EISA тактируется частотой около 8 МГц и имеет максимальную теоретическую скорость передачи данных 33 Мбайт/с.
Шина MCA также обеспечивает 32-разрядную передачу данных, тактируется частотой 10 МГц, имеет средства автоматического конфигурирования и арбитража запросов. В отличие от EISA она не совместима с шиной ISA и используется только в компьютерах компании IBM.
Шина VL-bus, предложенная ассоциацией VESA (Video Electronics Standard Association), предназначалась для увеличения быстродействия видеоадаптеров и контроллеров дисковых накопителей для того, чтобы они могли работать с тактовой частотой до 40 МГц. Шина VL-bus имеет 32 линии данных и позволяет подключать до трех периферийных устройств, в качестве которых наряду с видеоадаптерами и дисковыми контроллерами могут выступать и сетевые адаптеры. Максимальная скорость передачи данных по шине VL-bus может составлять около 130 Мбайт/с. После появления процессора Pentium ассоциация VESA приступила к работе над новым стандартом VL-bus версии 2, который предусматривает использование 64-битовой шины данных и увеличение количества разъемов расширения. Ожидаемая скорость передачи данных - до 400 Мбайт/с.
Шина PCI (Peripheral Component Interconnect) также, как и шина VL-bus, поддерживает 32-битовый канал передачи данных между процессором и периферийными устройствами, работает на тактовой частоте 33 МГц и имеет максимальную пропускную способность 120 Мбайт/с. При работе с процессорами i486 шина PCI дает примерно те же показатели производительности, что и шина VL-bus. Однако, в отличие от последней, шина PCI является процессорно независимой (шина VL-bus подключается непосредственно к процессору i486 и только к нему). Ee легко подключить к различным центральным процессорам. В их числе Pentium, Alpha, R4400 и PowerPC.
Шина VME приобрела большую популярность как шина ввода/вывода в рабочих станциях и серверах на базе RISC-процессоров. Эта шина высоко стандартизована, имеется несколько версий этого стандарта. В частности, VME32 - 32-битовая шина с производительностью 30 Мбайт/с, а VME64 - 64-битовая шина с производительностью 160 Мбайт/с.
В однопроцессорных и многопроцессорных рабочих станциях и серверах на основе микропроцессоров SPARC одновременно используются несколько типов шин: SBus, MBus и XDBus, причем шина SBus применяется в качестве шины ввода/вывода, а MBus и XDBus - в качестве шин для объединения большого числа процессоров и памяти.
Шина SBus (известная также как стандарт IEEE-1496) имеет 32-битовую и 64-битовую реализацию, работает на частоте 20 и 25 МГц и имеет максимальную скорость передачи данных в 32-битовом режиме равную соответственно 80 или 100 Мбайт/с. Шина предусматривает режим групповой пересылки данных с максимальным размером пересылки до 128 байт. Она может работать в двух режимах передачи данных: режиме программируемого ввода/вывода и в режиме прямого доступа к виртуальной памяти (DVMA). Последний режим особенно эффективен при передаче больших блоков данных.
Шина MBus работает на тактовой частоте 50 МГц в синхронном режиме с мультиплексированием адреса и данных. Общее число сигналов шины равно 100, а разрядность шины данных составляет 64 бит. По шине передаются 36-битовые физические адреса. Шина обеспечивает протокол поддержания когерентного состояния кэш-памяти нескольких (до четырех) процессоров, имеет максимальную пропускную способность в 400 Мбайт/с, а типовая скорость передачи составляет 125 Мбайт/с. Отличительными свойствами шины MBus являются: возможность увеличения числа процессорных модулей, поддержка симметричной мультипроцессорной обработки, высокая пропускная способность при обмене с памятью и подсистемой ввода/вывода, открытые (непатентованные) спецификации интерфейсов.
Шина MBus была разработана для относительно небольших систем (ее длина ограничивается десятью дюймами, что позволяет объединить до четырех процессоров с кэш-памятью второго уровня и основной памятью). Для построения систем с большим числом процессоров нужна большая масштабируемость шины. Одна из подобного рода шин - XDBus, используется в серверах SPARCserver 1000 (до 8 процессоров) и SPARCcenter 2000 (до 20 процессоров) компании Sun Microsystems и SuperServer 6400 компании Cray Research (до 64 процессоров). XDBus представляет собой шину, работающую в режиме расщепления транзакций. Это позволяет ей, имея пиковую производительность в 400 Мбайт/с, поддерживать типовую скорость передачи на уровне более 310 Мбайт/с.
В современных компьютерах часто применяются и фирменные (запатентованные) шины, обеспечивающие очень высокую пропускную способность для построения многопроцессорных серверов. Одной из подобных шин является системная шина POWERpath-2, которая применяется в суперсервере Chellenge компании Silicon Graphics. Она способна поддерживать эффективную работу до 36 процессоров MIPS R4400 (9 процессорных плат с четырьмя 150 МГц процессорами на каждой плате) с общей расслоенной памятью объемом до 16 Гбайт (коэффициент расслоения памяти равен восьми). POWERpath-2 имеет разрядность данных 256 бит, разрядность адреса 40 бит, и работает на частоте 50 МГц с пониженным напряжением питания. Она поддерживает методику расщепления транзакций, причем может иметь до восьми отложенных транзакций чтения одновременно. При этом арбитраж шины адреса и шины данных выполняется независимо. POWERpath-2 поддерживает протокол когерентного состояния кэш-памяти каждого процессора в системе.
Одной из наиболее популярных шин ввода-вывода в настоящее время является шина SCSI.
Под термином SCSI - Small Computer System Interface (Интерфейс малых вычислительных систем) обычно понимается набор стандартов, разработанных Национальным институтом стандартов США (ANSI) и определяющих механизм реализации магистрали передачи данных между системной шиной компьютера и периферийными устройствами. На сегодняшний день приняты два стандарта (SCSI-1 и SCSI-2). Стандарт SCSI-3 находится в процессе доработки.
Начальный стандарт 1986 года, известный теперь под названием SCSI-1, определял рабочие спецификации протокола шины, набор команд и электрические параметры. В 1992 году этот стандарт был пересмотрен с целью устранения недостатков первоначальной спецификации (особенно в части синхронного режима передачи данных) и добавления новых возможностей повышения производительности, таких как "быстрый режим" (fast mode), "широкий режим" (wide mode) и помеченные очереди. Этот пересмотренный стандарт получил название SCSI-2 и в настоящее время используется большинством поставщиков вычислительных систем.
Первоначально SCSI предназначался для использования в небольших дешевых системах и поэтому был ориентирован на достижение хороших результатов при низкой стоимости. Характерной его чертой является простота, особенно в части обеспечения гибкости конфигурирования периферийных устройств без изменения организации основного процессора. Главной особенностью подсистемы SCSI является размещение в периферийном оборудовании интеллектуального контроллера.
Для достижения требуемого высокого уровня независимости от типов периферийных устройств в операционной системе основной машины, устройства SCSI представляются имеющими очень простую архитектуру. Например, геометрия дискового накопителя представляется в виде линейной последовательности одинаковых блоков, хотя в действительности любой диск имеет более сложную многомерную геометрию, содержащую поверхности, цилиндры, дорожки, характеристики плотности, таблицу дефектных блоков и множество других деталей. В этом случае само устройство или его контроллер несут ответственность за преобразование упрощенной SCSI модели в данные для реального устройства.
Стандарт SCSI-2 определяет в частности различные режимы: Wide SCSI, Fast SCSI и Fast-and-Wide SCSI. Стандарт SCSI-1 определяет построение периферийной шины на основе 50-жильного экранированного кабеля, описывает методы адресации и электрические характеристики сигналов. Шина данных SCSI-1 имеет разрядность 8 бит, а максимальная скорость передачи составляет 5 Мбайт/сек. Fast SCSI сохраняет 8-битовую шину данных и тем самым может использовать те же самые физические кабели, что и SCSI-1. Он отличается только тем, что допускает передачи со скоростью 10 Мбайт/сек в синхронном режиме. Wide SCSI удваивает либо учетверяет разрядность шины данных (либо 16, либо 32 бит), допуская соответственно передачи со скоростью либо 10, либо 20 Мбайт/сек. В комбинации Fast-and-Wide SCSI возможно достижение скоростей передачи 20 и 40 Мбайт/сек соответственно.
Однако поскольку в обычном 50-жильном кабеле просто не хватает жил, комитет SCSI решил расширить спецификацию вторым 66-жильным кабелем (так называемый B-кабель). B-кабель имеет дополнительные линии данных и ряд других сигнальных линий, позволяющие реализовать режим Fast-and-Wide.
В реализации режима Wide SCSI предложена также расширенная адресация, допускающая подсоединение к шине до 16 устройств (вместо стандартных восьми). Это значительно увеличивает гибкость подсистемы SCSI, правда приводит к появлению дополнительных проблем, связанных с эффективностью ее использования.
Реализация режимов Wide-SCSI и Fast-and-Wide SCSI до 1994 года редко использовалась, поскольку эффективность их применения не была достаточно высокой. Однако широкое распространение дисковых массивов и дисковых накопителей со скоростью вращения 7200 оборотов в минуту делают эту технологию весьма актуальной.
Следует отметить некоторую путаницу в терминологии. Часто стандартный 50-контактный разъем также называют разъемом SCSI-1, а более новый микроразъем - разъемом SCSI-2. Стандарт SCSI определяет только количество жил в кабеле, и вообще не определяет тип разъема.
Примеры устройств ввода/вывода
Рисунок 5.45. Примеры устройств ввода/выводаВ рамках данного обзора мы рассмотрим наиболее быстрые из этих устройств: магнитные и магнитооптические диски, а также магнитные ленты.
Принципы организации основной памяти в современных компьютерах
Принципы организации основной памяти в современных компьютерахПриостановка конвейера при выполнении команды условного перехода
Рисунок 5.14. Приостановка конвейера при выполнении команды условного переходаРеализация этих условий требует модернизации исходной схемы конвейера (рисунок 5.15).
В некоторых машинах конфликты из-за условных переходов являются даже еще более дорогостоящими по количеству тактов, чем в нашем примере, поскольку время на оценку условия перехода и вычисление адреса перехода может быть даже большим. Например, машина с раздельными ступенями декодирования и выборки регистров возможно будет иметь задержку условного перехода (длительность конфликта по управлению), которая по крайней мере на один такт длиннее. Многие компьютеры VAX имеют задержки условных переходов в четыре и более тактов, а большие машины с глубокими конвейерами имеют потери по условным переходам, равные шести или семи тактам. В общем случае, чем глубина конвейера больше, тем больше потери на командах условного перехода, исчисляемые в тактах. Конечно эффект снижения относительной производительности при этом зависит от общего CPI машины. Машины с высоким CPI могут иметь условные переходы большей длительности, поскольку процент производительности машины, которая будет потеряна из-за условных переходов, меньше.
Проблемы реализации точного прерывания в конвейере
Проблемы реализации точного прерывания в конвейереОбработка прерываний в конвейерной машине оказывается более сложной из-за того, что совмещенное выполнение команд затрудняет определение возможности безопасного изменения состояния машины произвольной командой. В конвейерной машине команда выполняется по этапам, и ее завершение осуществляется через несколько тактов после выдачи для выполнения. Еще в процессе выполнения отдельных этапов команда может изменить состояние машины. Тем временем возникшее прерывание может вынудить машину прервать выполнение еще не завершенных команд.
Как и в неконвейерных машинах двумя основными проблемами при реализации прерываний являются: (1) прерывания возникают в процессе выполнения некоторой команды; (2) необходим механизм возврата из прерывания для продолжения выполнения программы. Например, для нашего простейшего конвейера прерывание по отсутствию страницы виртуальной памяти при выборке данных не может произойти до этапа выборки из памяти (MEM). В момент возникновения этого прерывания в процессе обработки уже будут находиться несколько команд. Поскольку подобное прерывание должно обеспечить возврат для продолжения программы и требует переключения на другой процесс (операционную систему), необходимо надежно очистить конвейер и сохранить состояние машины таким, чтобы повторное выполнение команды после возврата из прерывания осуществлялось при корректном состоянии машины. Обычно это реализуется путем сохранения адреса команды (PC), вызвавшей прерывание. Если выбранная после возврата из прерывания команда не является командой перехода, то сохраняется обычная последовательность выборки и обработки команд в конвейере. Если же это команда перехода, то мы должны оценить условие перехода и в зависимости от выбранного направления начать выборку либо по целевому адресу команды перехода, либо следующей за переходом команды. Когда происходит прерывание, для корректного сохранения состояния машины необходимо выполнить следующие шаги:
Если используются механизмы задержанных переходов, состояние машины уже невозможно восстановить с помощью одного счетчика команд, поскольку в процессе восстановления команды в конвейере могут оказаться вовсе не последовательными. В частности, если команда, вызвавшая прерывание, находилась в слоте задержки перехода и переход был выполненным, то необходимо заново повторить выполнение команд из слота задержки плюс команду, находящуюся по целевому адресу команды перехода. Сама команда перехода уже выполнилась и ее повторения не требуется. При этом адреса команд из слота задержки перехода и целевой адрес команды перехода естественно не являются последовательными. Поэтому необходимо сохранять и восстанавливать несколько счетчиков команд, число которых на единицу превышает длину слота задержки. Это выполняется на третьем шаге обработки прерывания.
После обработки прерывания специальные команды осуществляют возврат из прерывания путем перезагрузки счетчиков команд и инициализации потока команд. Если конвейер может быть остановлен так, что команды, непосредственно предшествовавшие вызвавшей прерывание команде, завершаются, а следовавшие за ней могут быть заново запущены для выполнения, то говорят, что конвейер обеспечивает точное прерывание. В идеале команда, вызывающая прерывание, не должна менять состояние машины, и для корректной обработки некоторых типов прерываний требуется, чтобы команда, вызывающая прерывание, не имела никаких побочных эффектов.
Для других типов прерываний, например, для прерываний по исключительным ситуациям плавающей точки, вызывающая прерывание команда на некоторых машинах записывает свои результаты еще до того момента, когда прерывание может быть обработано. В этих случаях аппаратура должна быть готовой для восстановления операндов-источников, даже если местоположение результата команды совпадает с местоположением одного из операндов-источников.
Поддержка точных прерываний во многих системах является обязательным требованием, а в некоторых системах была бы весьма желательной, поскольку она упрощает интерфейс операционной системы. Как минимум в машинах со страничной организацией памяти или с реализацией арифметической обработки в соответствии со стандартом IEEE средства обработки прерываний должны обеспечивать точное прерывание либо целиком с помощью аппаратуры, либо с помощью некоторой поддержки со стороны программных средств.
Необходимость реализации в машине точных прерываний иногда оспаривается из-за некоторых проблем, которые осложняют повторный запуск команд. Повторный запуск сложен из-за того, что команды могут изменить состояние машины еще до того, как они гарантировано завершают свое выполнение (иногда гарантированное завершение команды называется фиксацией команды или фиксацией результатов выполнения команды). Поскольку команды в конвейере могут быть взаимозависимыми, блокировка изменения состояния машины может оказаться непрактичной, если конвейер продолжает работать. Таким образом, по мере увеличения степени конвейеризации машины возникает необходимость отката любого изменения состояния, выполненного до фиксации команды. К счастью, в простых конвейерах, подобных рассмотренному, эти проблемы не возникают. На рисунке 5.19 показаны ступени рассмотренного конвейера и причины прерываний, которые могут возникнуть на соответствующих ступенях при выполнении команд.
| Ступень конвейера | Причина прерывания | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IF | Ошибка при обращении к странице памяти при выборке команды; невыровненное обращение к памяти; нарушение защиты памяти | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ID | Неопределенный или запрещенный код операции | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EX | Арифметическое прерывание | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEM | Ошибка при обращении к странице памяти при выборке данных; невыровненное обращение к памяти; нарушение защиты памяти | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WB | Отсутствует | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Проблемы выбора аппаратно-программной платформы, соответствующей потребностям прикладной области
Проблемы выбора аппаратно-программной платформы, соответствующей потребностям прикладной областиВыбор аппаратной платформы и конфигурации системы представляет собой чрезвычайно сложную задачу. Это связано, в частности, с характером прикладных систем, который в значительной степени может определять рабочую нагрузку вычислительного комплекса в целом. Однако часто оказывается просто трудно с достаточной точностью предсказать саму нагрузку, особенно в случае, если система должна обслуживать несколько групп разнородных по своим потребностям пользователей. Например, иногда даже бессмысленно говорить, что для каждых N пользователей необходимо в конфигурации сервера иметь один процессор, поскольку для некоторых прикладных систем, в частности, для систем из области механических и электронных САПР, может потребоваться 2-4 процессора для обеспечения запросов одного пользователя. С другой стороны, даже одного процессора может вполне хватить для поддержки 15-40 пользователей, работающих с прикладным пакетом Oracle*Financial. Другие прикладные системы могут оказаться еще менее требовательными. Но следует помнить, что даже если рабочую нагрузку удается описать с достаточной точностью, обычно скорее можно только выяснить, какая конфигурация не справится с данной нагрузкой, чем с уверенностью сказать, что данная конфигурация системы будет обрабатывать заданную нагрузку, если только отсутствует определенный опыт работы с приложением.
Обычно рабочая нагрузка существенно определяется "типом использования" системы. Например, можно выделить серверы NFS, серверы управления базами данных и системы, работающие в режиме разделения времени. Эти категории систем перечислены в порядке увеличения их сложности. Как правило серверы СУБД значительно более сложны, чем серверы NFS, а серверы разделения времени, особенно обслуживающие различные категории пользователей, являются наиболее сложными для оценки. К счастью, существует ряд упрощающих факторов. Во-первых, как правило нагрузка на систему в среднем сглаживается особенно при наличии большого коллектива пользователей (хотя почти всегда имеют место предсказуемые пики). Например, известно, что нагрузка на систему достигает пиковых значений через 1-1.5 часа после начала рабочего дня или окончания обеденного перерыва и резко падает во время обеденного перерыва. С большой вероятностью нагрузка будет нарастать к концу месяца, квартала или года.
Во-вторых, универсальный характер большинства наиболее сложных для оценки систем - систем разделения времени, предполагает и большое разнообразие, выполняемых на них приложений, которые в свою очередь как правило стараются загрузить различные части системы. Далеко не все приложения интенсивно используют процессорные ресурсы, и не все из них связаны с интенсивным вводом/выводом. Поэтому смесь таких приложений на одной системе может обеспечить достаточно равномерную загрузку всех ресурсов. Естественно неправильно подобранная смесь может дать совсем противоположенный эффект.
Все, кто сталкивается с задачей выбора конфигурации системы, должны начинать с определения ответов на два главных вопроса: какой сервис должен обеспечиваться системой и какой уровень сервиса может обеспечить данная конфигурация. Имея набор целевых показателей производительности конечного пользователя и стоимостных ограничений, необходимо спрогнозировать возможности определенного набора компонентов, которые включаются в конфигурацию системы. Любой, кто попробовал это сделать, знает, что подобная оценка сложна и связана с неточностью. Почему оценка конфигурации системы так сложна? Некоторое из причин перечислены ниже:
При стольких неопределенностях просто удивительно, что многие конфигурации систем работают достаточно хорошо. Оценка конфигурации все еще остается некоторым видом искусства, но к ней можно подойти с научных позиций. Намного проще решить, что определенная конфигурация не сможет обрабатывать определенные виды нагрузки, чем определить с уверенностью, что нагрузка может обрабатываться внутри определенных ограничений производительности. Более того, реальное использование систем показывает, что имеет место тенденция заполнения всех доступных ресурсов. Как следствие, системы, даже имеющие некоторые избыточные ресурсы, со временем не будут воспринимать дополнительную нагрузку.
Для выполнения анализа конфигурации, система (под которой понимается весь комплекс компьютеров, периферийных устройств, сетей и программного обеспечения) должна рассматриваться как ряд соединенных друг с другом компонентов. Например, сети состоят из клиентов, серверов и сетевой инфраструктуры. Сетевая инфраструктура включает среду (часто нескольких типов) вместе с мостами, маршрутизаторами и системой сетевого управления, поддерживающей ее работу. В состав клиентских систем и серверов входят центральные процессоры, иерархия памяти, шин, периферийных устройств и ПО. Ограничения производительности некоторой конфигурации по любому направлению (например, в части организации дискового ввода/вывода) обычно могут быть предсказаны исходя из анализа наиболее слабых компонентов.
Поскольку современные комплексы почти всегда включают несколько работающих совместно систем, точная оценка полной конфигурации требует ее рассмотрения как на макроскопическом уровне (уровне сети), так и на микроскопическом уровне (уровне компонент или подсистем).
Эта же методология может быть использована для настройки системы после ее инсталляции: настройка системы и сети выполняются как правило после предварительной оценки и анализа узких мест. Более точно, настройка конфигурации представляет собой процесс определения наиболее слабых компонентов в системе и устранения этих узких мест.
Следует отметить, что выбор той или иной аппаратной платформы и конфигурации определяется и рядом общих требований, которые предъявляются к характеристикам современных вычислительных систем. К ним относятся:
Отношение стоимость/производительность. Появление любого нового направления в вычислительной технике определяется требованиями компьютерного рынка. Поэтому у разработчиков компьютеров нет одной единственной цели. Большая универсальная вычислительная машина (мейнфрейм) или суперкомпьютер стоят дорого. Для достижения поставленных целей при проектировании высокопроизводительных конструкций приходится игнорировать стоимостные характеристики. Суперкомпьютеры фирмы Cray Research и высокопроизводительные мейнфреймы компании IBM относятся именно к этой категории компьютеров. Другим крайним примером может служить низкостоимостная конструкция, где производительность принесена в жертву для достижения низкой стоимости. К этому направлению относятся персональные компьютеры различных клонов IBM PC. Между этими двумя крайними направлениями находятся конструкции, основанные на отношении стоимость/производительность, в которых разработчики находят баланс между стоимостными параметрами и производительностью. Типичными примерами такого рода компьютеров являются миникомпьютеры и рабочие станции.
Для сравнения различных компьютеров между собой обычно используются стандартные методики измерения производительности. Эти методики позволяют разработчикам и пользователям использовать полученные в результате испытаний количественные показатели для оценки тех или иных технических решений, и в конце концов именно производительность и стоимость дают пользователю рациональную основу для решения вопроса, какой компьютер выбрать.
Надежность и отказоустойчивость. Важнейшей характеристикой вычислительных
систем является надежность. Повышение надежности основано на принципе предотвращения неисправностей путем снижения интенсивности отказов и сбоев за счет применения электронных схем и компонентов с высокой и сверхвысокой степенью интеграции, снижения уровня помех, облегченных режимов работы схем, обеспечение тепловых режимов их работы, а также за счет совершенствования методов сборки аппаратуры.
Отказоустойчивость - это такое свойство вычислительной системы, которое обеспечивает ей, как логической машине, возможность продолжения действий, заданных программой, после возникновения неисправностей. Введение отказоустойчивости требует избыточного аппаратного и программного обеспечения. Направления, связанные с предотвращением неисправностей и с отказоустойчивостью, - основные в проблеме надежности. Концепции параллельности и отказоустойчивости вычислительных систем естественным образом связаны между собой, поскольку в обоих случаях требуются дополнительные функциональные компоненты. Поэтому, собственно, на параллельных вычислительных системах достигается как наиболее высокая производительность, так и, во многих случаях, очень высокая надежность. Имеющиеся ресурсы избыточности в параллельных системах могут гибко использоваться как для повышения производительности, так и для повышения надежности. Структура многопроцессорных и многомашинных систем приспособлена к автоматической реконфигурации и обеспечивает возможность продолжения работы системы после возникновения неисправностей.
Следует помнить, что понятие надежности включает не только аппаратные средства, но и программное обеспечение. Главной целью повышения надежности систем является целостность хранимых в них данных.
Масштабируемость. Масштабируемость представляет собой возможность наращивания числа и мощности процессоров, объемов оперативной и внешней памяти и других ресурсов вычислительной системы. Масштабируемость должна обеспечиваться архитектурой и конструкцией компьютера, а также соответствующими средствами программного обеспечения.
Добавление каждого нового процессора в действительно масштабируемой системе должно давать прогнозируемое увеличение производительности и пропускной способности при приемлемых затратах. Одной из основных задач при построении масштабируемых систем является минимизация стоимости расширения компьютера и упрощение планирования. В идеале добавление процессоров к системе должно приводить к линейному росту ее производительности. Однако это не всегда так. Потери производительности могут возникать, например, при недостаточной пропускной способности шин из-за возрастания трафика между процессорами и основной памятью, а также между памятью и устройствами ввода/вывода. В действительности реальное увеличение производительности трудно оценить заранее, поскольку оно в значительной степени зависит от динамики поведения прикладных задач.
Возможность масштабирования системы определяется не только архитектурой аппаратных средств, но зависит от заложенных свойств программного обеспечения. Масштабируемость программного обеспечения затрагивает все его уровни от простых механизмов передачи сообщений до работы с такими сложными объектами как мониторы транзакций и вся среда прикладной системы. В частности, программное обеспечение должно минимизировать трафик межпроцессорного обмена, который может препятствовать линейному росту производительности системы. Аппаратные средства (процессоры, шины и устройства ввода/вывода) являются только частью масштабируемой архитектуры, на которой программное обеспечение может обеспечить предсказуемый рост производительности. Важно понимать, что простой переход, например, на более мощный процессор может привести к перегрузке других компонентов системы. Это означает, что действительно масштабируемая система должна быть сбалансирована по всем параметрам.
Совместимость и мобильность программного обеспечения. Концепция программной совместимости впервые в широких масштабах была применена разработчиками системы IBM/360. Основная задача при проектировании всего ряда моделей этой системы заключалась в создании такой архитектуры, которая была бы одинаковой с точки зрения пользователя для всех моделей системы независимо от цены и производительности каждой из них. Огромные преимущества такого подхода, позволяющего сохранять существующий задел программного обеспечения при переходе на новые (как правило, более производительные) модели были быстро оценены как производителями компьютеров, так и пользователями и начиная с этого времени практически все фирмы-поставщики компьютерного оборудования взяли на вооружение эти принципы, поставляя серии совместимых компьютеров. Следует заметить однако, что со временем даже самая передовая архитектура неизбежно устаревает и возникает потребность внесения радикальных изменений архитектуру и способы организации вычислительных систем.
В настоящее время одним из наиболее важных факторов, определяющих современные тенденции в развитии информационных технологий, является ориентация компаний-поставщиков компьютерного оборудования на рынок прикладных программных средств. Это объясняется прежде всего тем, что для конечного пользователя в конце концов важно программное обеспечение, позволяющее решить его задачи, а не выбор той или иной аппаратной платформы. Переход от однородных сетей программно совместимых компьютеров к построению неоднородных сетей, включающих компьютеры разных фирм-производителей, в корне изменил и точку зрения на саму сеть: из сравнительно простого средства обмена информацией она превратилась в средство интеграции отдельных ресурсов - мощную распределенную вычислительную систему, каждый элемент которой (сервер или рабочая станция) лучше всего соответствует требованиям конкретной прикладной задачи.
Этот переход выдвинул ряд новых требований. Прежде всего такая вычислительная среда должна позволять гибко менять количество и состав аппаратных средств и программного обеспечения в соответствии с меняющимися требованиями решаемых задач. Во-вторых, она должна обеспечивать возможность запуска одних и тех же программных систем на различных аппаратных платформах, т.е. обеспечивать мобильность программного обеспечения. В третьих, эта среда должна гарантировать возможность применения одних и тех же человеко-машинных интерфейсов на всех компьютерах, входящих в неоднородную сеть. В условиях жесткой конкуренции производителей аппаратных платформ и программного обеспечения сформировалась концепция открытых систем, представляющая собой совокупность стандартов на различные компоненты вычислительной среды, предназначенных для обеспечения мобильности программных средств в рамках неоднородной, распределенной вычислительной системы.
Одним из вариантов моделей открытой среды является модель OSE (Open System Environment), предложенная комитетом IEEE POSIX. На основе этой модели национальный институт стандартов и технологии США выпустил документ "Application Portability Profile (APP). The U.S. Government's Open System Environment Profile OSE/1 Version 2.0", который определяет рекомендуемые для федеральных учреждений США спецификации в области информационных технологий, обеспечивающие мобильность системного и прикладного программного обеспечения. Все ведущие производители компьютеров и программного обеспечения в США в настоящее время придерживаются требований этого документа.
PowerPC 603 является первым микропроцессором
Процессор PowerPC 603PowerPC 603 является первым микропроцессором в семействе PowerPC, который полностью поддерживает архитектуру PowerPC (рисунок 6.19). Он включает пять функциональных устройств: устройство переходов, целочисленное устройство, устройство плавающей точки, устройство загрузки/записи и устройство системных регистров, а также две, расположенных на кристалле кэш-памяти для команд и данных, емкостью по 8 Кбайт. Поскольку PowerPC 603 - суперскалярный микропроцессор, он может выдавать в эти исполнительные устройства и завершать выполнение до трех команд в каждом такте. Для увеличения производительности PowerPC 603 допускает внеочередное выполнение команд. Кроме того он обеспечивает программируемые режимы снижения потребляемой мощности, которые дают разработчикам систем гибкость реализации различных технологий управления питанием.
При обработке в процессоре команды распределяются по пяти исполнительным устройствам в заданном программой порядке. Если отсутствуют зависимости по операндам, выполнение происходит немедленно. Целочисленное устройство выполняет большинство команд за один такт. Устройство плавающей точки имеет конвейерную организацию и выполняет операции с плавающей точкой как с одинарной, так и с двойной точностью. Команды условных переходов обрабатывается в устройстве переходов. Если условия перехода доступны, то решение о направлении перехода принимается немедленно, в противном случае выполнение последующих команд продолжается по предположению (спекулятивно). Команды, модифицирующие состояние регистров управления процессором, выполняются устройством системных регистров. Наконец, пересылки данных между кэш-памятью данных, с одной стороны, и регистрами общего назначения и регистрами плавающей точки, с другой стороны, обрабатываются устройством загрузки/записи.
В случае промаха при обращении к кэш-памяти, обращение к основной памяти осуществляется с помощью 64-битовой высокопроизводительной шины, подобной шине микропроцессора MC88110. Для максимизации пропускной способности и, как следствие, увеличения общей производительности кэш-память взаимодействует с основной памятью главным образом посредством групповых операций, которые позволяют заполнить строку кэш-памяти за одну транзакцию.
После окончания выполнения команды в исполнительном устройстве ее результаты направляются в буфер завершения команд (completion buffer) и затем последовательно записываются в соответствующий регистровый файл по мере изъятия команд из буфера завершения. Для минимизации конфликтов по регистрам, в процессоре PowerPC 603 предусмотрены отдельные наборы из 32 целочисленных регистров общего назначения и 32 регистров плавающей точки.
Процессоры PA-RISC компании Hewlett-Packard
Процессоры PA-RISC компании Hewlett-PackardОсновой разработки современных изделий Hewlett-Packard является архитектура PA-RISC. Она была разработана компанией в 1986 году и с тех пор прошла несколько стадий своего развития благодаря успехам интегральной технологии от многокристального до однокристального исполнения. В сентябре 1992 года компания Hewlett-Packard объявила о создании своего суперскалярного процессора PA-7100, который с тех пор стал основой построения семейства рабочих станций HP 9000 Series 700 и семейства бизнес-серверов HP 9000 Series 800. В настоящее время имеются 33-, 50- и 99 МГц реализации кристалла PA-7100. Кроме того выпущены модифицированные, улучшенные по многим параметрам кристаллы PA-7100LC с тактовой частотой 64, 80 и 100 МГц, и PA-7150 с тактовой частотой 125 МГц, а также PA-7200 с тактовой частотой 90 и 100 МГц. Компания активно разрабатывает процессор следующего поколения HP 8000, которые будет работать с тактовой частотой 200 МГц и обеспечивать уровень 360 единиц SPECint92 и 550 единиц SPECfp92. Появление этого кристалла ожидается в 1996 году. Кроме того, Hewlett-Packard в сотрудничестве с Intel планируют создать новый процессор с очень длинным командным словом (VLIW-архитектура), который будет совместим как с семейством Intel x86, так и семейством PA-RISC. Выпуск этого процессора планируется на 1998 год.
Процессоры с архитектурой 80x86 и Pentium
Процессоры с архитектурой 80x86 и PentiumОбычно, когда новая архитектура создается одним архитектором или группой архитекторов, ее отдельные части очень хорошо подогнаны друг к другу и вся архитектура может быть описана достаточно связано. Этого нельзя сказать об архитектуре 80x86, поскольку это продукт нескольких независимых групп разработчиков, которые развивали эту архитектуру более 15 лет, добавляя новые возможности к первоначальному набору команд.
В 1978 году была анонсирована архитектура Intel 8086 как совместимое вверх расширение в то время успешного 8-бит микропроцессора 8080. 8086 представляет собой 16-битовую архитектуру со всеми внутренними регистрами, имеющими 16-битовую разрядность. Микропроцессор 8080 был просто построен на базе накапливающего сумматора (аккумулятора), но архитектура 8086 была расширена дополнительными регистрами. Поскольку почти каждый регистр в этой архитектуре имеет определенное назначение, 8086 по классификации частично можно отнести к машинам с накапливающим сумматором, а частично - к машинам с регистрами общего назначения, и его можно назвать расширенной машиной с накапливающим сумматором. Микропроцессор 8086 (точнее его версия 8088 с 8-битовой внешней шиной) стал основой завоевавшей в последствии весь мир серии компьютеров IBM PC, работающих под управлением операционной системы MS-DOS.
В 1980 году был анонсирован сопроцессор плавающей точки 8087. Эта архитектура расширила 8086 почти на 60 команд плавающей точки. Ее архитекторы отказались от расширенных накапливающих сумматоров для того, чтобы создать некий гибрид стеков и регистров, по сути расширенную стековую архитектуру. Полный набор стековых команд дополнен ограниченным набором команд типа регистр-память.
Анонсированный в 1982 году микропроцессор 80286, еще дальше расширил архитектуру 8086. Была создана сложная модель распределения и защиты памяти, расширено адресное пространство до 24 разрядов, а также добавлено небольшое число дополнительных команд. Поскольку очень важно было обеспечить выполнение без изменений программ, разработанных для 8086, в 80286 был предусмотрен режим реальных адресов, позволяющий машине выглядеть почти как 8086.
В 1984 году компания IBM объявила об использовании этого процессора в своей новой серии персональных компьютеров IBM PC/AT.
В 1987 году появился микропроцессор 80386, который расширил архитектуру 80286 до 32 бит. В дополнение к 32-битовой архитектуре с 32-битовыми регистрами и 32-битовым адресным пространством, в микропроцессоре 80386 появились новые режимы адресации и дополнительные операции. Все эти расширения превратили 80386 в машину, по идеологии близкую к машинам с регистрами общего назначения. В дополнение к механизмам сегментации памяти, в микропроцессор 80386 была добавлена также поддержка страничной организации памяти. Также как и 80286, микропроцессор 80386 имеет режим выполнения программ, написанных для 8086. Хотя в то время базовой операционной системой для этих микропроцессоров оставалась MS-DOS, 32-разрядная архитектура и страничная организация памяти послужили основой для переноса на эту платформу операционной системы UNIX. Следует отметить, что для процессора 80286 была создана операционная система XENIX (сильно урезанный вариант системы UNIX).
Эта история иллюстрирует эффект, вызванный необходимостью обеспечения совместимости с 80x86, поскольку существовавшая база программного обеспечения на каждом шаге была слишком важной. К счастью, последующие процессоры (80486 в 1989 и Pentium в 1993 году) были нацелены на увеличение производительности и добавили к видимому пользователем набору команд только три новые команды, облегчающие организацию многопроцессорной работы.
Что бы ни говорилось о неудобствах архитектуры 80x86, следует иметь в виду, что она преобладает в мире персональных компьютеров. Почти 80% установленных малых систем базируются именно на этой архитектуре. Споры относительно преимуществ CISC и RISC архитектур постепенно стихают, поскольку современные микропроцессоры стараются вобрать в себя наилучшие свойства обоих подходов.
Современное семейство процессоров i486 (i486SX, i486DX, i486DX2 и i486DX4), в котором сохранились система команд и методы адресации процессора i386, уже имеет некоторые свойства RISC-микропроцессоров.
Например, наиболее употребительные команды выполняются за один такт. Компания Intel для оценки производительности своих процессоров ввела в употребление специальную характеристику, которая называется рейтингом iCOMP. Компания надеется, что эта характеристика станет стандартной тестовой оценкой и будет применяться другими производителями микропроцессоров, однако последние с понятной осторожностью относятся к системе измерений производительности, введенной компанией Intel. Ниже в таблице приведены сравнительные характеристики некоторых процессоров компании Intel на базе рейтинга iCOMP.
| Процессор | Тактовая частота (МГц) | Рейтинг iCOMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 386SX 386SL 386DX 386DX i486SX i486SX i486SX i486DX i486DX2 i486DX i486DX2 i486DX4 i486DX4 Pentium Pentium Pentium Pentium Pentium Pentium |
25 25 25 33 20 25 33 33 50 50 66 75 100 60 66 90 100 120 133 |
39 41 49 68 78 100 136 166 231 249 297 319 435 510 567 735 815 1000 1200 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Процессоры Intel OverDrive и i486DX2 практически идентичны. Однако кристалл OverDrive имеет корпус, который может устанавливаться в гнездо расширения сопроцессора i487SX, применяемое в ПК на базе i486SX. В процессорах OverDrive и i486DX2 применяется технология удвоения внутренней тактовой частоты, что позволяет увеличить производительность процессора почти на 70%. Процессор i486DX4/100 использует технологию утроения тактовой частоты. Он работает с внутренней тактовой частотой 99 МГц, в то время как внешняя тактовая частота (частота, на которой работает внешняя шина) составляет 33 МГц.
Этот процессор практически обеспечивает равные возможности с машинами класса 60 МГц Pentium, являясь их полноценной и доступной по цене альтернативой.
Появившийся в 1993 году процессор Pentium ознаменовал собой новый этап в развитии архитектуры x86, связанный с адаптацией многих свойств процессоров с архитектурой RISC. Он изготовлен по 0.8 микронной БиКМОП технологии и содержит 3.1 миллиона транзисторов. Первоначальная реализация была рассчитана на работу с тактовой частотой 60 и 66 МГц. В настоящее время имеются также процессоры Pentium, работающие с тактовой частотой 75, 90, 100, 120, 133, 150 и 200 МГц. Процессор Pentium по сравнению со своими предшественниками обладает целым рядом улучшенных характеристик. Главными его особенностями являются:
Блок-схема процессора Pentium представлена на рисунке 6.1. Прежде всего новая микроархитектура этого процессора базируется на идее суперскалярной обработки (правда с некоторыми ограничениями). Основные команды распределяются по двум независимым исполнительным устройствам (конвейерам U и V). Конвейер U может выполнять любые команды семейства x86, включая целочисленные команды и команды с плавающей точкой. Конвейер V предназначен для выполнения простых целочисленных команд и некоторых команд с плавающей точкой. Команды могут направляться в каждое из этих устройств одновременно, причем при выдаче устройством управления в одном такте пары команд более сложная команда поступает в конвейер U, а менее сложная - в конвейер V. Такая попарная выдача команд возможна правда только для ограниченного подмножества целочисленных команд.
Команды арифметики с плавающей точкой не могут запускаться в паре с целочисленными командами. Одновременная выдача двух команд возможна только при отсутствии зависимостей по регистрам. При остановке команды по любой причине в одном конвейере, как правило останавливается и второй конвейер.
Остальные устройства процессора предназначены для снабжения конвейеров необходимыми командами и данными. В отличие от процессоров i486 в процессоре Pentium используется раздельная кэш-память команд и данных емкостью по 8 Кбайт, что обеспечивает независимость обращений. За один такт из каждой кэш-памяти могут считываться два слова. При этом кэш-память данных построена на принципах двухкратного расслоения, что обеспечивает одновременное считывание двух слов, принадлежащих одной строке кэш-памяти. Кэш-память команд хранит сразу три копии тегов, что позволяет в одном такте считывать два командных слова, принадлежащих либо одной строке, либо смежным строкам для обеспечения попарной выдачи команд, при этом третья копия тегов используется для организации протокола наблюдения за когерентностью состояния кэш-памяти. Для повышения эффективности перезагрузки кэш-памяти в процессоре применяется 64-битовая внешняя шина данных.
В процессоре предусмотрен механизм динамического прогнозирования направления переходов. С этой целью на кристалле размещена небольшая кэш-память, которая называется буфером целевых адресов переходов (BTB), и две независимые пары буферов предварительной выборки команд (по два 32-битовых буфера на каждый конвейер). Буфер целевых адресов переходов хранит адреса команд, которые находятся в буферах предварительной выборки. Работа буферов предварительной выборки организована таким образом, что в каждый момент времени осуществляется выборка команд только в один из буферов соответствующей пары. При обнаружении в потоке команд операции перехода вычисленный адрес перехода сравнивается с адресами, хранящимися в буфере BTB. В случае совпадения предсказывается, что переход будет выполнен, и разрешается работа другого буфера предварительной выборки, который начинает выдавать команды для выполнения в соответствующий конвейер.При несовпадении считается, что переход выполняться не будет и буфер предварительной выборки не переключается, продолжая обычный порядок выдачи команд. Это позволяет избежать простоев конвейеров при правильном прогнозе направления перехода. Окончательное решение о направлении перехода естественно принимается на основании анализа кода условия. При неправильно сделанном прогнозе содержимое конвейеров аннулируется и выдача команд начинается с необходимого адреса. Неправильный прогноз приводит к приостановке работы конвейеров на 3-4 такта.
Простейшая организация конвейера и оценка его производительности
Простейшая организация конвейера и оценка его производительностиРазработчики архитектуры компьютеров издавна прибегали к методам проектирования, известным под общим названием "совмещение операций", при котором аппаратура компьютера в любой момент времени выполняет одновременно более одной базовой операции. Этот общий метод включает два понятия: параллелизм и конвейеризацию. Хотя у них много общего и их зачастую трудно различать на практике, эти термины отражают два совершенно различных подхода. При параллелизме совмещение операций достигается путем воспроизведения в нескольких копиях аппаратной структуры. Высокая производительность достигается за счет одновременной работы всех элементов структур, осуществляющих решение различных частей задачи.
Конвейеризация (или конвейерная обработка) в общем случае основана на разделении подлежащей исполнению функции на более мелкие части, называемые ступенями, и выделении для каждой из них отдельного блока аппаратуры. Так обработку любой машинной команды можно разделить на несколько этапов (несколько ступеней), организовав передачу данных от одного этапа к следующему. При этом конвейерную обработку можно использовать для совмещения этапов выполнения разных команд. Производительность при этом возрастает благодаря тому, что одновременно на различных ступенях конвейера выполняются несколько команд. Конвейерная обработка такого рода широко применяется во всех современных быстродействующих процессорах.
Для иллюстрации основных принципов построения процессоров мы будем использовать простейшую архитектуру, содержащую 32 целочисленных регистра общего назначения (R0,...,R31), 32 регистра плавающей точки (F0,...,F31) и счетчик команд PC. Будем считать, что набор команд нашего процессора включает типичные арифметические и логические операции, операции с плавающей точкой, операции пересылки данных, операции управления потоком команд и системные операции. В арифметических командах используется трехадресный формат, типичный для RISC-процессоров, а для обращения к памяти используются операции загрузки и записи содержимого регистров в память.
Выполнение типичной команды можно разделить на следующие этапы:
На рисунке 5.4 представлена схема простейшего процессора, выполняющего указанные выше этапы выполнения команд без совмещения. Чтобы конвейеризовать эту схему, мы можем просто разбить выполнение команд на указанные выше этапы, отведя для выполнения каждого этапа один такт синхронизации, и начинать в каждом такте выполнение новой команды. Естественно, для хранения промежуточных результатов каждого этапа необходимо использовать регистровые станции. На рисунке 5.5 показана схема процессора с промежуточными регистровыми станциями, которые обеспечивают передачу данных и управляющих сигналов с одной ступени конвейера на следующую. Хотя общее время выполнения одной команды в таком конвейере будет составлять пять тактов, в каждом такте аппаратура будет выполнять в совмещенном режиме пять различных команд.
Работу конвейера можно условно представить в видевременные диаграммы (рисунок 5.6), на которых обычно изображаются выполняемые команды, номера тактов и этапы выполнения команд.
| Номер команды | Номер такта |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+1 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+2 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+3 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+4 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Работа суперскалярного конвейера
Рисунок 5.32. Работа суперскалярного конвейераПри параллельной выдаче двух операций (одной целочисленной команды и одной команды ПТ) потребность в дополнительной аппаратуре, помимо обычной логики обнаружения конфликтов, минимальна: целочисленные операции и операции ПТ используют разные наборы регистров и разные функциональные устройства. Более того, усиление ограничений на выдачу команд, которые можно рассматривать как специфические структурные конфликты (поскольку выдаваться на выполнение могут только определенные пары команд), обнаружение которых требует только анализа кодов операций. Единственная сложность возникает, только если команды представляют собой команды загрузки, записи и пересылки чисел с плавающей точкой. Эти команды создают конфликты по портам регистров ПТ, а также могут приводить к новым конфликтам типа RAW, когда операция ПТ, которая могла бы быть выдана в том же такте, является зависимой от первой команды в паре.
Проблема регистровых портов может быть решена, например, путем реализации отдельной выдачи команд загрузки, записи и пересылки с ПТ. В случае составления ими пары с обычной операцией ПТ ситуацию можно рассматривать как структурный конфликт. Такую схему легко реализовать, но она будет иметь существенное воздействие на общую производительность. Конфликт подобного типа может быть устранен посредством реализации в регистровом файле двух дополнительных портов (для выборки и записи).
Если пара команд состоит из одной команды загрузки с ПТ и одной операции с ПТ, которая от нее зависит, необходимо обнаруживать подобный конфликт и блокировать выдачу операции с ПТ. За исключением этого случая, все другие конфликты естественно могут возникать, как и в обычной машине, обеспечивающей выдачу одной команды в каждом такте. Для предотвращения ненужных приостановок могут, правда потребоваться дополнительные цепи обхода.
Другой проблемой, которая может ограничить эффективность суперскалярной обработки, является задержка загрузки данных из памяти. В нашем примере простого конвейера команды загрузки имели задержку в один такт, что не позволяло следующей команде воспользоваться результатом команды загрузки без приостановки.
В суперскалярном конвейере результат команды загрузки не может быть использован в том же самом и в следующем такте. Это означает, что следующие три команды не могут использовать результат команды загрузки без приостановки. Задержка перехода также становится длиною в три команды, поскольку команда перехода должна быть первой в паре команд. Чтобы эффективно использовать параллелизм, доступный на суперскалярной машине, нужны более сложные методы планирования потока команд, используемые компилятором или аппаратными средствами, а также более сложные схемы декодирования команд.
Рассмотрим, например, что дает разворачивание циклов и планирование потока команд для суперскалярного конвейера. Ниже представлен цикл, который мы уже разворачивали и планировали его выполнение на простом конвейере.
Loop: LD F0,0(R1) ;F0=элемент вектора
ADDD F4,F0,F2 ;добавление скалярной величины из F2
SD 0(R1),F4 ;запись результата
SUBI R1,R1,#8 ;декрементирование указателя
;8 байт на двойное слово
BNEZ R1,Loop ;переход R1!=нулю
Чтобы спланировать этот цикл для работы без задержек, необходимо его развернуть и сделать пять копий тела цикла. После такого разворачивания цикл будет содержать по пять команд LD, ADDD, и SD, а также одну команду SUBI и один условный переход BNEZ. Развернутая и оптимизированная программа этого цикла приведена в таблице 5.1.
Этот развернутый суперскалярный цикл теперь работает со скоростью 12 тактов на итерацию, или 2.4 такта на один элемент (по сравнению с 3.5 тактами для оптимизированного развернутого цикла на обычном конвейере. В этом примере производительность суперскалярного конвейера ограничена существующим соотношением целочисленных операций и операций ПТ, но команд ПТ не достаточно для поддержания полной загрузки конвейера ПТ. Первоначальный оптимизированный неразвернутый цикл выполнялся со скоростью 6 тактов на итерацию, вычисляющую один элемент. Мы получили таким образом ускорение в 2.5 раза, больше половины которого произошло за счет разворачивания цикла.Чистое ускорение за счет суперскалярной обработки дало улучшение примерно в 1.5 раза.
RAID 2: матрица с поразрядным расслоением
RAID 2: матрица с поразрядным расслоениемОдин из путей достижения надежности при снижении потерь емкости памяти может быть подсказан организацией основной памяти, в которой для исправления одиночных и обнаружения двойных ошибок используются избыточные контрольные разряды. Такое решение можно повторить путем поразрядного расслоения данных и записи их на диски группы, дополненной достаточным количеством контрольных дисков для обнаружения и исправления одиночных ошибок. Один диск контроля четности позволяет обнаружить одиночную ошибку, но для ее исправления требуется больше дисков.
Такая организация обеспечивает лишь один поток ввода/вывода для каждой группы независимо от ее размера. Группы большого размера приводят к снижению избыточной емкости, идущей на обеспечение отказоустойчивости, тогда как при организации меньшего числа групп наблюдается снижение операций ввода/вывода, которые могут выполняться матрицей параллельно.
При записи больших массивов данных системы уровня 2 имеют такую же производительность, что и системы уровня 1, хотя в них используется меньше контрольных дисков и, таким образом, по этому показателю они превосходят системы уровня 1. При передаче небольших порций данных производительность теряется, так как требуется записать либо считать группу целиком, независимо от конкретных потребностей. Таким образом, RAID уровня 2 предпочтительны для суперкомпьютеров, но не подходят для обработки транзакций. Компания Thinking Machine использовала RAID уровня 2 в ЭВМ Connection Machine при 32 дисках данных и 10 контрольных дисках, включая 3 диска горячего резерва.
RAID 3: аппаратное обнаружение ошибок и четность
RAID 3: аппаратное обнаружение ошибок и четностьБольшинство контрольных дисков, используемых в RAID уровня 2, нужны для определения положения неисправного разряда. Эти диски становятся полностью избыточными, так как большинство контроллеров в состоянии определить, когда диск отказал при помощи специальных сигналов, поддерживаемых дисковым интерфейсом, либо при помощи дополнительного кодирования информации, записанной на диск и используемой для исправления случайных сбоев. По существу, если контроллер может определить положение ошибочного разряда, то для восстановления данных требуется лишь один бит четности. Уменьшение числа контрольных дисков до одного на группу снижает избыточность емкости до вполне разумных размеров. Часто количество дисков в группе равно 5 (4 диска данных плюс 1 контрольный). Подобные устройства выпускаются, например, фирмами Maxtor и Micropolis. Каждое из таких устройств воспринимается машиной как отдельный логический диск с учетверенной пропускной способностью, учетверенной емкостью и значительно более высокой надежностью.
RAID 4: внутригрупповой параллелизм
RAID 4: внутригрупповой параллелизмRAID уровня 4 повышает производительность передачи небольших объемов данных за счет параллелизма, давая возможность выполнять более одного обращения по вводу/выводу к группе в единицу времени. Логические блоки передачи в данном случае не распределяются между отдельными дисками, вместо этого каждый индивидуальный блок попадает на отдельный диск.
Достоинство поразрядного расслоения состоит в простоте вычисления кода Хэмминга, что необходимо для обнаружения и исправления ошибок в системах уровня 2. В RAID уровня 3 обнаружение ошибок диска с точностью до сектора осуществляется дисковым контроллером. Следовательно, если записывать отдельный блок передачи в отдельный сектор, то можно обнаружить ошибки отдельного считывания без доступа к дополнительным дискам. Главное отличие между системами уровня 3 и 4 состоит в том, что в последних расслоение выполняется на уровне сектора, а не на уровне битов или байтов.
В системах уровня 4 обновление контрольной информации реализовано достаточно просто. Для вычисления нового значения четности требуются лишь старый блок данных, старый блок четности и новый блок данных:
новая четность = (старые данные xor новые данные) xor старая четность
В системах уровня 4 для записи небольших массивов данных используются два диска, которые выполняют четыре выборки (чтение данных плюс четности, запись данных плюс четности). Производительность групповых операций записи и считывания остается прежней, но при небольших (на один диск) записях и считываниях производительность существенно улучшается. К сожалению, улучшение производительности оказывается недостаточной для того, чтобы этот метод мог занять место системы уровня 1.
RAID 5: четность вращения для распараллеливания записей
RAID 5: четность вращения для распараллеливания записейRAID уровня 4 позволяли добиться параллелизма при считывании отдельных дисков, но запись по-прежнему ограничена возможностью выполнения одной операции на группу, так как при каждой операции должны выполняться запись и чтение контрольного диска. Система уровня 5 улучшает возможности системы уровня 4 посредством распределения контрольной информации между всеми дисками группы.
Это небольшое изменение оказывает огромное влияние на производительность записи небольших массивов информации. Если операции записи могут быть спланированы так, чтобы обращаться за данными и соответствующими им блоками четности к разным дискам, появляется возможность параллельного выполнения N/2 записей, где N - число дисков в группе. Данная организация имеет одинаково высокую производительность при записи и при считывании как небольших, так и больших объемов информации, что делает ее наиболее привлекательной в случаях смешанных применений.
RAID 6: Двумерная четность для обеспечения большей надежности
RAID 6: Двумерная четность для обеспечения большей надежностиЭтот пункт можно рассмотреть в контексте соотношения отказоустойчивость/пропускная способность. RAID 5 предлагают, по существу, лишь одно измерение дисковой матрицы, вторым измерением которой являются секторы. Теперь рассмотрим объединение дисков в двумерный массив таким образом, чтобы секторы являлись третьим измерением. Мы можем иметь контроль четности по строкам, как в системах уровня 5, а также по столбцам, которые, в свою очередь. могут расслаиваться для обеспечения возможности параллельной записи. При такой организации можно преодолеть любые отказы двух дисков и многие отказы трех дисков. Однако при выполнении логической записи реально происходит шесть обращений к диску: за старыми данными, за четностью по строкам и по столбцам, а также для записи новых данных и новых значений четности. Для некоторых применений с очень высокими требованиями к отказоустойчивости такая избыточность может оказаться приемлемой, однако для традиционных суперкомпьютеров и для обработки транзакций данный метод не подойдет.
В общем случае, если доминируют короткие записи и считывания и стоимость емкости памяти не является определяющей, наилучшую производительность демонстрируют системы RAID уровня 1. Однако если стоимость емкости памяти существенна, либо если можно снизить вероятность появления коротких записей (например, при высоком коэффициенте отношения числа считываний к числу записей, при эффективной буферизации последовательностей считывания-модификации-записи, либо при приведении коротких записей к длинным с использованием стратегии кэширования файлов), RAID уровня 5 могут обеспечить очень высокую производительность, особенно в терминах отношения стоимость/производительность.
RAID1: Зеркальные диски
RAID1: Зеркальные дискиЗеркальные диски представляют традиционный способ повышения надежности магнитных дисков. Это наиболее дорогостоящий из рассматриваемых способов, так как все диски дублируются и при каждой записи информация записывается также и на проверочный диск. Таким образом, приходится идти на некоторые жертвы в пропускной способности ввода/вывода и емкости памяти ради получения более высокой надежности. Зеркальные диски широко применяются многими фирмами. В частности компания Tandem Computers применяет зеркальные диски, а также дублирует контроллеры и магистрали ввода/вывода с целью повышения отказоустойчивости. Эта версия зеркальных дисков поддерживает параллельное считывание.
Контроллер HSC-70, используемый в VAX-кластерах компании DEC, выполнен по методу зеркальных дисков, называемому методом двойников. Содержимое отдельного диска распределяется между членами его группы двойников. Если группа состоит из двух двойников, мы получаем вариант зеркальных дисков. Заданный сектор может быть прочитан с любого из устройств группы двойников. После того как некоторый сектор записан, необходимо обновить информацию на всех дисках-двойниках. Контроллер имеет возможность предсказывать ожидаемые отказы некоторого диска и выделять горячий резерв для создания копии и сохранения ее на время работы механизма создания группы двойников. Затем отказавший диск может быть выключен.
Дублирование всех дисков может означать удвоение стоимости всей системы или, иначе, использование лишь 50% емкости диска для хранения данных. Повышение емкости, на которое приходится идти, составляет 100%. Такая низкая экономичность привела к появлению следующего уровня RAID.
Распределение нагрузки по доступу к дискам с помощью программного обеспечения типа Online:DiskSuit
Распределение нагрузки по доступу к дискам с помощью программного обеспечения типа Online:DiskSuitОдной из общих проблем серверов NFS является плохая балансировка нагрузки между дисковыми накопителями и дисковыми контроллерами. Например, для поддержки некоторого числа бездисковых клиентов часто используется конфигурация системы с тремя дисками. Первый диск содержит операционную систему сервера и двоичные коды приложений; второй диск - файловые системы root и swap для всех бездисковых клиентов, а третий диск - домашние каталоги пользователей бездисковых клиентов. Такая конфигурация сбалансирована скорее по логическому принципу, а не по реальной физической нагрузке на диски. В такой среде диск, хранящий область подкачки (swap) для бездисковых клиентов, обычно оказывается намного более загруженным, чем любой из двух других дисков: этот диск почти все время будет загружен на 100%, а другие два в среднем на 5%. Подобные принципы распределения часто применяются также и для работы в другой среде.
Для обеспечения прозрачного распределения доступа по нескольким дисковым накопителям с успехом можно использовать функции расщепления и/или зеркалирования, которые поддерживаются специальным программным обеспечением типа Online:DiskSuit. (Конкатенация дисков достигает минимальной степени балансировки нагрузки, но только когда диски являются относительно полными). В среде с интенсивным использованием данных расщепление с небольшим перекрытием обеспечивает увеличение пропускной способности дисков, а также распределение нагрузки обслуживания. Расщепление дисков существенно улучшает также производительность операций последовательного чтения и записи. Хорошим начальным приближением для определения величины перекрытия является отношение 64 Кбайт/число дисков в полосе. В среде с интенсивным использованием атрибутов, для которых характерен произвольный доступ, установленное по умолчанию перекрытие (один цилиндр диска) является наиболее подходящим.
Хотя функция зеркалирования дисков в DiskSuit прежде всего разработана для обеспечения устойчивости к отказам, побочным эффектом ее использования является улучшение времени доступа и уменьшение нагрузки на диски за счет предоставления доступа к двум или трем копиям одних и тех же данных.
Это особенно справедливо для среды, в которой доминируют операции чтения. Операции записи на зеркальных дисках обычно выполняются более медленно, поскольку для каждой запрошенной логической операции в действительности необходимо выполнить две или три операции записи.
В настоящее время в компьютерной промышленности рекомендуется максимальная степень загрузки каждого дискового накопителя на уровне 60-65%. (Степень загрузки диска можно выяснить с помощью команды iostat(1)). Обычно на практике не удается заранее спланировать распределение данных так, чтобы обеспечить этот рекомендованный уровень загрузки дисков. Для этого необходимо выполнить несколько итераций, которые включают съем статистики и соответствующую реорганизацию данных. Более того, следует отметить, что типовое распределение нагрузки на диски со временем меняется, причем иногда радикально. Поэтому распределение данных, которое обеспечивало даже очень хорошую работу системы во время инсталляции, может давать очень слабые результаты год спустя. При оптимизации распределения данных на существующем наборе дисковых накопителей имеется множество других соображений второго порядка.
Распределенные файловые системы
Распределенные файловые системыПоявившаяся в 70-х годах возможность объединения компьютеров в единую сеть произвела революцию в компьютерной промышленности. Эта возможность прежде всего вызвала желание организовать разделение доступа к файлам между различными компьютерами. Первые достижения в этой области были ограничены возможностью копирования целых файлов из одной машины в другую. В качестве примера можно указать программу UNIX-to-UNIX copy (uucp) и File Transfer Protocol (ftp). Однако эти решения не позволяли даже близко подойти к реализации доступа к файлам на удаленной машине, по своим возможностям напоминающего доступ к файлам на локальных дисках.
Только в середине 80-х годов появилось несколько распределенных файловых систем, которые обеспечили прозрачный доступ по сети к удаленным файлам. Это были Network File System (NFS) компании Sun Microsystems (1985), Remote File Sharing system (RFS) компании AT&T (1986) и Andrew File System (AFS) университета Карнеги-Меллона (1995). Эти три системы резко отличались друг от друга по целям разработки, архитектуре и семантике, хотя все они пытались решить одну и ту же фундаментальную проблему. Сегодня RFS доступна практически на всех системах, базирующихся на UNIX System V. Разработка ASF перешла корпорации Transarc, в которой она была развита и превращена в Distributed File System (DFS) - компоненнт распределенной вычислительной среды DSE (Distributed Computing Environment) Open Software Foundation. Но наибольшее распространение получила NFS, которая поддерживается на всех UNIX и многих "не UNIX" системах.
Распространенные файловые системы
Распространенные файловые системыПонятие файла является одним из наиболее важных для ОС UNIX. Все файлы, с которыми могут манипулировать пользователи, располагаются в файловой системе, представляющей собой дерево, промежуточные вершины которого соответствуют каталогам, и листья - файлам и пустым каталогам. Реально на каждом логическом диске (разделе физического дискового пакета) располагается отдельная иерархия каталогов и файлов. Для получения общего дерева в динамике используется "монтирование" отдельных иерархий к фиксированной корневой файловой системе.
Замечание: в мире ОС UNIX по историческим причинам термин "файловая система" является перегруженным, обозначая одновременно иерархию каталогов и файлов и часть ядра, которая управляет каталогами и файлами. Видимо, было бы правильнее называть иерархию каталогов и файлов архивом файлов, а термин "файловая система" использовать только во втором смысле. Однако, следуя традиции ОС UNIX, мы будем использовать этот термин в двух смыслах, различая значения по контексту.
Каждый каталог и файл файловой системы имеет уникальное полное имя (в ОС UNIX это имя принято называть full pathname - имя, задающее полный путь, посколько оно действительно задает полный путь от корня файловой системы через цепочку каталогов к соответствующему каталогу или файлу; мы будем использовать термин "полное имя", поскольку для pathname отсутствует благозвучный русский аналог). Каталог, являющийся корнем файловой системы (корневой каталог) в любой файловой системе имеет предопределенное имя "/" (слэш). Полное имя файла, например, /bin/sh означает, что в корневом каталоге должно содержаться имя каталога bin, а в каталоге bin должно содержаться имя файла sh. Коротким или относительным именем файла (relative pathname) называется имя (возможно, составное), задающее путь к файлу начиная от текущего рабочего каталога (существует команда и соответствующий системный вызов, позволяющие установить текущий рабочий каталог.
В каждом каталоге содержатся два специальных имени, имя ".", именующее сам этот каталог и имя "..", именующее "родительский" каталог данного каталога, т.е. каталог, непосредственно предшествующий данному в иерархии каталогов.
UNIX поддерживает многочисленные утилиты, позволяющие работать с файловой системой и доступные как команды командного интерпретатора. Вот некоторые из них (наиболее употребительные):
Файловая система обычно размещается на дисках или других устройствах внешней памяти, имеющих блочную структуру. Кроме блоков, сохраняющих каталоги и файлы, во внешней памяти поддерживается еще несколько служебных областей.
В мире UNIX существует несколько разных видов файловых систем со своей структурой внешней памяти. Наиболее известны традиционная файловая система UNIX System V (s5) и файловая система семейства UNIX BSD (ufs). Файловая система s5 состоит из четырех секций (рисунок 6.1(a)). В файловой системе ufs на логическом диске (разделе реального диска) находится последовательность секций файловой системы.
Кратко опишем суть и назначение каждой области диска:
Расширение устройства ПТ средствами выполнения по предположению

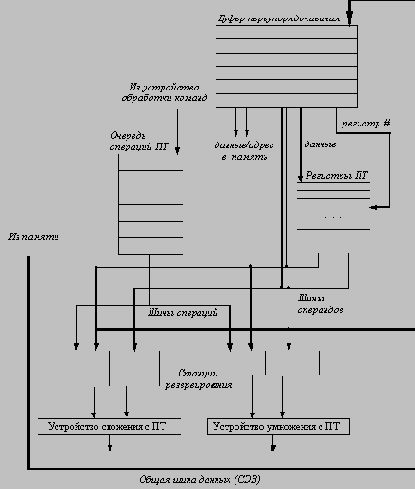

Рисунок 5.35. Расширение устройства ПТ средствами выполнения по предположению
Каждая строка в буфере переупорядочивания содержит три поля: поле типа команды, поле места назначения (результата) и поле значения. Поле типа команды определяет, является ли команда условным переходом (для которого отсутствует место назначения результата), командой записи (которая в качестве места назначения результата использует адрес памяти) или регистровой операцией (команда АЛУ или команда загрузки, в которых местом назначения результата является регистр). Поле назначения обеспечивает хранение номера регистра (для команд загрузки и АЛУ) или адрес памяти (для команд записи), в который должен быть записан результат команды. Поле значения используется для хранения результата операции до момента фиксации результата команды. На рисунке 5.35 показана аппаратная структура машины с буфером переупорядочивания. Буфер переупорядочивания полностью заменяет буфера загрузки и записи. Хотя функция переименования станций резервирования заменена буфером переупорядочивания, нам все еще необходимо некоторое место для буферизации операций (и операндов) между моментом их выдачи и началом выполнения. Эту функцию выполняют регистровые станции резервирования. Поскольку каждая команда имеет позицию в буфере переупорядочивания до тех пор, пока она не будет зафиксирована (и результаты не будут отправлены в регистровый файл), результат тегируется посредством номера строки буфера переупорядочивания, а не номером станции резервирования. Это требует, чтобы номер строки буфера переупорядочивания, присвоенный команде, отслеживался станцией резервирования.
Ниже перечислены четыре этапа выполнение команды:
Когда команда фиксируется, соответствующая строка буфера переупорядочивания очищается, а место назначения результата (регистр или ячейка памяти) обновляется. Чтобы не менять номера строк буфера переупорядочивания после фиксации результата команды, буфер переупорядочивания реализуется в виде циклической очереди, так что позиции в буфере переупорядочивания меняются, только когда команда фиксируется. Если буфер переупорядочивания полностью заполнен, выдача команд останавливается до тех пор, пока не освободится очередная строка буфера.
Поскольку никакая запись в регистры или ячейки памяти не происходит до тех пор, пока команда не фиксируется, машина может просто ликвидировать все свои выполненные по предположению действия, если обнаруживается, что направление условного перехода было спрогнозировано не верно.
Исключительные ситуации в подобной машине не воспринимаются до тех пор, пока соответствующая команда не готова к фиксации. Если выполняемая по предположению команда вызывает исключительную ситуацию, эта исключительная ситуация записывается в буфер упорядочивания. Если обнаруживается неправильный прогноз направления условного перехода и выясняется, что команда не должна была выполняться, исключительная ситуация гасится вместе с командой, когда обнуляется буфер переупорядочивания. Если же команда достигает вершины буфера переупорядочивания, то мы знаем, что она более не является выполняемой по предположению (она уже стала безусловной), и исключительная ситуация должна действительно восприниматься.
Эту методику выполнения по предположению легко распространить и на целочисленные регистры и функциональные устройства. Действительно, выполнение по предположению может быть более полезно в целочисленных программах, поскольку именно такие программы имеют менее предсказуемое поведение переходов. Кроме того, эти методы могут быть расширены так, чтобы обеспечить работу в машинах с выдачей на выполнение и фиксацией результатов нескольких команд в каждом такте. Выполнение по предположению возможно является наиболее интересным методом именно для таких машин, поскольку менее амбициозные машины могут довольствоваться параллелизмом уровня команд внутри базовых блоков при соответствующей поддержке со стороны компилятора, использующего технологию разворачивания циклов.
Очевидно, все рассмотренные ранее методы не могут достичь большей степени распараллеливания, чем заложено в конкретной прикладной программе. Вопрос увеличения степени параллелизма прикладных систем в настоящее время является предметом интенсивных исследований, проводимых во всем мире.
Copyright © CIT
Сегментация памяти
Сегментация памятиДругой подход к организации памяти опирается на тот факт, что программы обычно разделяются на отдельные области-сегменты. Каждый сегмент представляет собой отдельную логическую единицу информации, содержащую совокупность данных или программ и расположенную в адресном пространстве пользователя. Сегменты создаются пользователями, которые могут обращаться к ним по символическому имени. В каждом сегменте устанавливается своя собственная нумерация слов, начиная с нуля.
Обычно в подобных системах обмен информацией между пользователями строится на базе сегментов. Поэтому сегменты являются отдельными логическими единицами информации, которые необходимо защищать, и именно на этом уровне вводятся различные режимы доступа к сегментам. Можно выделить два основных типа сегментов: программные сегменты и сегменты данных (сегменты стека являются частным случаем сегментов данных). Поскольку общие программы должны обладать свойством повторной входимости, то из программных сегментов допускается только выборка команд и чтение констант. Запись в программные сегменты может рассматриваться как незаконная и запрещаться системой. Выборка команд из сегментов данных также может считаться незаконной и любой сегмент данных может быть защищен от обращений по записи или по чтению.
Для реализации сегментации было предложено несколько схем, которые отличаются деталями реализации, но основаны на одних и тех же принципах.
В системах с сегментацией памяти каждое слово в адресном пространстве пользователя определяется виртуальным адресом, состоящим из двух частей: старшие разряды адреса рассматриваются как номер сегмента, а младшие - как номер слова внутри сегмента. Наряду с сегментацией может также использоваться страничная организация памяти. В этом случае виртуальный адрес слова состоит из трех частей: старшие разряды адреса определяют номер сегмента, средние - номер страницы внутри сегмента, а младшие - номер слова внутри страницы.
Как и в случае страничной организации, необходимо обеспечить преобразование виртуального адреса в реальный физический адрес основной памяти. С этой целью для каждого пользователя операционная система должна сформировать таблицу сегментов. Каждый элемент таблицы сегментов содержит описатель (дескриптор) сегмента (поля базы, границы и индикаторов режима доступа). При отсутствии страничной организации поле базы определяет адрес начала сегмента в основной памяти, а граница - длину сегмента. При наличии страничной организации поле базы определяет адрес начала таблицы страниц данного сегмента, а граница - число страниц в сегменте. Поле индикаторов режима доступа представляет собой некоторую комбинацию признаков блокировки чтения, записи и выполнения.
Таблицы сегментов различных пользователей операционная система хранит в основной памяти. Для определения расположения таблицы сегментов выполняющейся программы используется специальный регистр защиты, который загружается операционной системой перед началом ее выполнения. Этот регистр содержит дескриптор таблицы сегментов (базу и границу), причем база содержит адрес начала таблицы сегментов выполняющейся программы, а граница - длину этой таблицы сегментов. Разряды номера сегмента виртуального адреса используются в качестве индекса для поиска в таблице сегментов. Таким образом, наличие базово-граничных пар в дескрипторе таблицы сегментов и элементах таблицы сегментов предотвращает возможность обращения программы пользователя к таблицам сегментов и страниц, с которыми она не связана. Наличие в элементах таблицы сегментов индикаторов режима доступа позволяет осуществить необходимый режим доступа к сегменту со стороны данной программы. Для повышения эффективности схемы используется ассоциативная кэш-память.
Отметим, что в описанной схеме сегментации таблица сегментов с индикаторами доступа предоставляет всем программам, являющимся частями некоторой задачи, одинаковые возможности доступа, т. е. она определяет единственную область (домен) защиты. Однако для создания защищенных подсистем в рамках одной задачи для того, чтобы изменять возможности доступа, когда точка выполнения переходит через различные программы, управляющие ее решением, необходимо связать с каждой задачей множество доменов защиты. Реализация защищенных подсистем требует разработки некоторых специальных аппаратных средств. Рассмотрение таких систем, которые включают в себя кольцевые схемы защиты, а также различного рода мандатные схемы защиты, выходит за рамки данного обзора.
Серверы
СерверыПрикладные многопользовательские коммерческие и бизнес-системы, включающие системы управления базами данных и обработки транзакций, крупные издательские системы, сетевые приложения и системы обслуживания коммуникаций, разработку программного обеспечения и обработку изображений все более настойчиво требуют перехода к модели вычислений "клиент-сервер" и распределенной обработке. В распределенной модели "клиент-сервер" часть работы выполняет сервер, а часть пользовательский компьютер (в общем случае клиентская и пользовательская части могут работать и на одном компьютере). Существует несколько типов серверов, ориентированных на разные применения: файл-сервер, сервер базы данных, принт-сервер, вычислительный сервер, сервер приложений. Таким образом, тип сервера определяется видом ресурса, которым он владеет (файловая система, база данных, принтеры, процессоры или прикладные пакеты программ).
С другой стороны существует классификация серверов, определяющаяся масштабом сети, в которой они используются: сервер рабочей группы, сервер отдела или сервер масштаба предприятия (корпоративный сервер). Эта классификация весьма условна. Например, размер группы может меняться в диапазоне от нескольких человек до нескольких сотен человек, а сервер отдела обслуживать от 20 до 150 пользователей. Очевидно в зависимости от числа пользователей и характера решаемых ими задач требования к составу оборудования и программного обеспечения сервера, к его надежности и производительности сильно варьируются.
Файловые серверы небольших рабочих групп (не более 20-30 человек) проще всего реализуются на платформе персональных компьютеров и программном обеспечении Novell NetWare. Файл-сервер, в данном случае, выполняет роль центрального хранилища данных. Серверы прикладных систем и высокопроизводительные машины для среды "клиент-сервер" значительно отличаются требованиями к аппаратным и программным средствам.
Типичными для небольших файл-серверов являются: процессор 486DX2/66 или более быстродействующий, 32-Мбайт ОЗУ, 2 Гбайт дискового пространства и один адаптер Ethernet 10BaseT, имеющий быстродействие 10 Мбит/с. В состав таких серверов часто включаются флоппи-дисковод и дисковод компакт-дисков. Графика для большинства серверов несущественна, поэтому достаточно иметь обычный монохромный монитор с разрешением VGA.
Скорость процессора для серверов с интенсивным вводом/выводом некритична. Они должны быть оснащены достаточно мощными блоками питания для возможности установки дополнительных плат расширения и дисковых накопителей. Желательно применение устройства бесперебойного питания. Оперативная память обычно имеет объем не менее 32 Мбайт, что позволит операционной системе (например, NetWare) использовать большие дисковые кэши и увеличить производительность сервера. Как правило, для работы с многозадачными операционными системами такие серверы оснащаются интерфейсом SCSI (или Fast SCSI). Распределение данных по нескольким жестким дискам может значительно повысить производительность.
При наличии одного сегмента сети и 10-20 рабочих станций пиковая пропускная способность сервера ограничивается максимальной пропускной способностью сети. В этом случае замена процессоров или дисковых подсистем более мощными не увеличивают производительность, так как узким местом является сама сеть. Поэтому важно использовать хорошую плату сетевого интерфейса.
Хотя влияние более быстрого процессора явно на производительности не сказывается, оно заметно снижает коэффициент использования ЦП. Во многих серверах этого класса используются процессоры 486 и Pentium, microSPARC-II и PowerPC. Аналогично процессорам влияние типа системной шины (EISA со скоростью 33 Мбит/с или PCI со скоростью 132 Мбит/с) также минимально при таком режиме использования.
Однако для файл-серверов общего доступа, с которыми одновременно могут работать несколько десятков, а то и сотен человек, простой однопроцессорной платформы и программного обеспечения Novell может оказаться недостаточно. В этом случае используются мощные многопроцессорные серверы с возможностями наращивания оперативной памяти до нескольких гигабайт, дискового пространства до сотен гигабайт, быстрыми интерфейсами дискового обмена (типа Fast SCSI-2, Fast&Wide SCSI-2 и Fiber Channel) и несколькими сетевыми интерфейсами. Эти серверы используют операционную систему UNIX, сетевые протоколы TCP/IP и NFS. На базе многопроцессорных UNIX-серверов обычно строятся также серверы баз данных крупных информационных систем, так как на них ложится основная нагрузка по обработке информационных запросов. Подобного рода серверы получили название суперсерверов.
По уровню общесистемной производительности, функциональным возможностям отдельных компонентов, отказоустойчивости, а также в поддержке многопроцессорной обработки, системного администрирования и дисковых массивов большой емкости суперсерверы вышли в настоящее время на один уровень с мейнфреймами и мощными миникомпьютерами. Современные суперсерверы характеризуются:
Как правило, суперсерверы работают под управлением операционных систем UNIX, а в последнее время и Windows NT (на Digital 2100 Server Model A500MP), которые обеспечивают многопотоковую многопроцессорную и многозадачную обработку. Суперсерверы должны иметь достаточные возможности наращивания дискового пространства и вычислительной мощности, средства обеспечения надежности хранения данных и защиты от несанкционированного доступа. Кроме того, в условиях быстро растущей организации, важным условием является возможность наращивания и расширения уже существующей системы.
Сетевая файловая система NFS
Сетевая файловая система NFSКомпания Sun Microsystems представила NFS в 1985 году как средство обеспечения прозрачного доступа к удаленным файловым системам. Помимо публикации протокола Sun лицензировала его базовую реализацию, которая была использована различными поставщиками для портирования NFS на разные операционные системы. С тех пор NFS стала фактически промышленным стандартом, который поддерживается действительно всеми вариантами системы UNIX, а также некоторыми другими системами, например, VMS и MS-DOS.
Архитектура NFS базируется на модели клиент-сервер. Файл-сервер представляет собой машину, которая экспортирует некоторый набор файлов. Клиентами являются машины, которые имеют доступ к этим файлам. Одна машина может для различных файловых систем выступать как в качестве сервера, так и в качестве клиента. Однако программный код NFS разделен на две части, что позволяет иметь только клиентские или только серверные системы.
Клиенты и серверы взаимодействуют с помощью удаленных вызовов процедур (rpc - remote procedure call), которые работают как синхронные запросы. Когда приложение на клиенте пытается обратиться к удаленному файлу, ядро посылает запрос в сервер, а процесс клиента блокируется до получения ответа. Сервер ждет приходящие запросы, обрабатывает их и отсылает ответы назад клиентам.
Сетевая среда, определяемая профилем приложения
Сетевая среда, определяемая профилем приложенияКак отмечалось ранее, наиболее важным фактором, определяющим выбор конфигурации сети, является доминирующий тип операций NFS, используемых приложениями. Для приложений с интенсивной нагрузкой по данным требуется относительно небольшое количество сетей, но эти сети должны иметь большую полосу пропускания, как например, в сетях FDDI или CDDI. Эти требования могут удовлетворяться также с помощью сетей 100baseT (Ethernet 100 Мбит/с) или ATM (Asynchronous Transfer Mode 155 Мбит/с). Большинство интенсивных по атрибутам приложений работают и при наличии менее дорогой инфраструктуры, хотя может потребоваться большое количество сетей.
Принять решение по выбору типа сети сравнительно просто. Если для работы индивидуального клиента требуется агрегатированная скорость передачи данных, превышающая 1 Мбайт/с, или если для одновременной работы нескольких клиентов необходима полоса пропускания сети, превышающая 1 Мбайт/с, то такие приложения требуют применения высокоскоростных сетей. Реально эта цифра (1 Мбайт/с) искусственно завышена, поскольку она характеризует скорость передачи данных, которую вы гарантируете не превышать. Обычно более разумно рассматривать скорость сети Ethernet равной примерно 440 Кбайт/с, а не 1 Мбайт/с. (Обычно пользователи воспринимают Ethernet как "неотвечающую" уже примерно при 35% загрузке сети. Приведенная здесь цифра 440 Кбайт/с соответствует 35%-ной загрузке линии с пропускной способностью 1.25 Мбайт/с).
Если приложение в установившемся режиме работы не требует широкой полосы пропускания, то возможно будет достаточна менее скоростная сетевая среда типа Ethernet или TokenRing. Эта среда обеспечивает достаточную скорость передачи данных при выполнении операций lookup и getattr, которые доминируют в приложениях с интенсивным использованием атрибутов, а также относительно легкий трафик данных, связанный с таким использованием.
Симметричные мультипроцессорные архитектуры и проблема когерентности кэш-памяти
Симметричные мультипроцессорные архитектуры и проблема когерентности кэш-памятиТребования, предъявляемые современными процессорами к полосе пропускания памяти можно существенно сократить путем применения больших многоуровневых кэшей. Тогда, если эти требования снижаются, то несколько процессоров смогут разделять доступ к одной и той же памяти. Начиная с 1980 года эта идея, подкрепленная широким распространением микропроцессоров, стимулировала многих разработчиков на создание небольших мультипроцессоров, в которых несколько процессоров разделяют одну физическую память, соединенную с ними с помощью разделяемой шины. Из-за малого размера процессоров и заметного сокращения требуемой полосы пропускания шины, достигнутого за счет возможности реализации достаточно большой кэш-памяти, такие машины стали исключительно эффективными по стоимости. В первых разработках подобного рода машин удавалось разместить весь процессор и кэш на одной плате, которая затем вставлялась в заднюю панель, с помощью которой реализовывалась шинная архитектура. Современные конструкции позволяют разместить до четырех процессоров на одной плате. На рисунке 5.40 показана схема именно такой машины.
В такой машине кэши могут содержать как разделяемые, так и частные данные. Частные данные - это данные, которые используются одним процессором, в то время как разделяемые данные используются многими процессорами, по существу обеспечивая обмен между ними. Когда кэшируется элемент частных данных, их значение переносится в кэш для сокращения среднего времени доступа, а также требуемой полосы пропускания. Поскольку никакой другой процессор не использует эти данные, этот процесс идентичен процессу для однопроцессорной машины с кэш-памятью. Если кэшируются разделяемые данные, то разделяемое значение реплицируется и может содержаться в нескольких кэшах. Кроме сокращения задержки доступа и требуемой полосы пропускания такая репликация данных способствует также общему сокращению количества обменов. Однако кэширование разделяемых данных вызывает новую проблему: когерентность кэш-памяти.
Системные и локальные шины
Системные и локальные шиныВ вычислительной системе, состоящей из множества подсистем, необходим механизм для их взаимодействия. Эти подсистемы должны быстро и эффективно обмениваться данными. Например, процессор, с одной стороны, должен быть связан с памятью, с другой стороны, необходима связь процессора с устройствами ввода/вывода. Одним из простейших механизмов, позволяющих организовать взаимодействие различных подсистем, является единственная центральная шина, к которой подсоединяются все подсистемы. Доступ к такой шине разделяется между всеми подсистемами. Подобная организация имеет два основных преимущества: низкая стоимость и универсальность. Поскольку такая шина является единственным местом подсоединения для разных устройств, новые устройства могут быть легко добавлены, и одни и те же периферийные устройства можно даже применять в разных вычислительных системах, использующих однотипную шину. Стоимость такой организации получается достаточно низкой, поскольку для реализации множества путей передачи информации используется единственный набор линий шины, разделяемый множеством устройств.
Главным недостатком организации с единственной шиной является то, что шина создает узкое горло, ограничивая, возможно, максимальную пропускную способность ввода/вывода. Если весь поток ввода/вывода должен проходить через центральную шину, такое ограничение пропускной способности весьма реально. В коммерческих системах, где ввод/вывод осуществляется очень часто, а также в суперкомпьютерах, где необходимые скорости ввода/вывода очень высоки из-за высокой производительности процессора, одним из главных вопросов разработки является создание системы нескольких шин, способной удовлетворить все запросы.
Одна из причин больших трудностей, возникающих при разработке шин, заключается в том, что максимальная скорость шины главным образом лимитируется физическими факторами: длиной шины и количеством подсоединяемых устройств (и, следовательно, нагрузкой на шину). Эти физические ограничения не позволяют произвольно ускорять шины.
Требования быстродействия (малой задержки) системы ввода/ввывода и высокой пропускной способности являются противоречивыми. В современных крупных системах используется целый комплекс взаимосвязанных шин, каждая из которых обеспечивает упрощение взаимодействия различных подсистем, высокую пропускную способность, избыточность (для увеличения отказоустойчивости) и эффективность.
Традиционно шины делятся на шины, обеспечивающие организацию связи процессора с памятью, и шины ввода/вывода. Шины ввода/вывода могут иметь большую протяженность, поддерживать подсоединение многих типов устройств, и обычно следуют одному из шинных стандартов. Шины процессор-память, с другой стороны, сравнительно короткие, обычно высокоскоростные и соответствуют организации системы памяти для обеспечения максимальной пропускной способности канала память-процессор. На этапе разработки системы, для шины процессор-память заранее известны все типы и параметры устройств, которые должны соединяться между собой, в то время как разработчик шины ввода/вывода должен иметь дело с устройствами, различающимися по задержке и пропускной способности.
Как уже было отмечено, с целью снижения стоимости некоторые компьютеры имеют единственную шину для памяти и устройств ввода/вывода. Такая шина часто называется системной. Персональные компьютеры, как правило, строятся на основе одной системной шины в стандартах ISA, EISA или MCA. Необходимость сохранения баланса производительности по мере роста быстродействия микропроцессоров привела к двухуровневой организации шин в персональных компьютерах на основе локальной шины. Локальной шиной называется шина, электрически выходящая непосредственно на контакты микропроцессора. Она обычно объединяет процессор, память, схемы буферизации для системной шины и ее контроллер, а также некоторые вспомогательные схемы. Типичными примерами локальных шин являются VL-Bus и PCI.
Рассмотрим типичную транзакцию на шине. Шинная транзакция включает в себя две части: посылку адреса и прием (или посылку) данных.
Шинные транзакции обычно определяются характером взаимодействия с памятью: транзакция типа "Чтение" передает данные из памяти (либо в ЦП, либо в устройство ввода/вывода), транзакция типа "Запись" записывает данные в память. В транзакции типа "Чтение" по шине сначала посылается в память адрес вместе с соответствующими сигналами управления, индицирующими чтение. Память отвечает, возвращая на шину данные с соответствующими сигналами управления. Транзакция типа "Запись" требует, чтобы ЦП или устройство в/в послало в память адрес и данные и не ожидает возврата данных. Обычно ЦП вынужден простаивать во время интервала между посылкой адреса и получением данных при выполнении чтения, но часто он не ожидает завершения операции при записи данных в память.
Разработка шины связана с реализацией ряда дополнительных возможностей (рисунок 5.43). Решение о выборе той или иной возможности зависит от целевых параметров стоимости и производительности. Первые три возможности являются очевидными: раздельные линии адреса и данных, более широкие (имеющие большую разрядность) шины данных и режим групповых пересылок (пересылки нескольких слов) дают увеличение производительности за счет увеличения стоимости.
Следующий термин, указанный в таблице, - количество главных устройств шины (bus master). Главное устройство шины - это устройство, которое может инициировать транзакции чтения или записи. ЦП, например, всегда является главным устройством шины. Шина имеет несколько главных устройств, если имеется несколько ЦП или когда устройства ввода/вывода могут инициировать транзакции на шине. Если имеется несколько таких устройств, то требуется схема арбитража, чтобы решить, кто следующий захватит шину. Арбитраж часто основан либо на схеме с фиксированным приоритетом, либо на более "справедливой" схеме, которая случайным образом выбирает, какое главное устройство захватит шину.
В настоящее время используются два типа шин, отличающиеся способом коммутации: шины с коммутацией цепей (circuit-switched bus) и шины с коммутацией пакетов (packet-switched bus), получившие свои названия по аналогии со способами коммутации в сетях передачи данных.
Шина с коммутацией пакетов при наличии нескольких главных устройств шины обеспечивает значительно большую пропускную способность по сравнению с шиной с коммутацией цепей за счет разделения транзакции на две логические части: запроса шины и ответа. Такая методика получила название "расщепления" транзакций (split transaction). (В некоторых системах такая возможность называется шиной соединения/разъединения (connect/disconnect) или конвейерной шиной (pipelined bus). Транзакция чтения разбивается на транзакцию запроса чтения, которая содержит адрес, и транзакцию ответа памяти, которая содержит данные. Каждая транзакция теперь должна быть помечена (тегирована) соответствующим образом, чтобы ЦП и память могли сообщить что есть что.
Шина с коммутацией цепей не делает расщепления транзакций, любая транзакция на ней есть неделимая операция. Главное устройство запрашивает шину, после арбитража помещает на нее адрес и блокирует шину до окончания обслуживания запроса. Большая часть этого времени обслуживания при этом тратится не на выполнение операций на шине (например, на задержку выборки из памяти). Таким образом, в шинах с коммутацией цепей это время просто теряется. Расщепленные транзакции делают шину доступной для других главных устройств пока память читает слово по запрошенному адресу. Это, правда, также означает, что ЦП должен бороться за шину для посылки данных, а память должна бороться за шину, чтобы вернуть данные. Таким образом, шина с расщеплением транзакций имеет более высокую пропускную способность, но обычно она имеет и большую задержку, чем шина, которая захватывается на все время выполнения транзакции. Транзакция называется расщепленной, поскольку произвольное количество других пакетов или транзакций могут использовать шину между запросом и ответом.
Последний вопрос связан с выбором типа синхронизации и определяет является ли шина синхронной или асинхронной. Если шина синхронная, то она включает сигналы синхронизации, которые передаются по линиям управления шины, и фиксированный протокол, определяющий расположение сигналов адреса и данных относительно сигналов синхронизации.
Поскольку практически никакой дополнительной логики не требуется для того, чтобы решить, что делать в следующий момент времени, эти шины могут быть и быстрыми, и дешевыми. Однако они имеют два главных недостатка. Все на шине должно происходить с одной и той же частотой синхронизации, поэтому из-за проблемы перекоса синхросигналов, синхронные шины не могут быть длинными. Обычно шины процессор-память синхронные.
| Возможность | Высокая производительность | Низкая стоимость | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общая разрядность шины | Отдельные линии адреса и данных | Мультиплексирование линий адреса и данных | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина (рязрядность) данных |
Чем шире, тем быстрее (например, 32 бит) | Чем уже, тем дешевле (например, 8 бит) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размер пересылки | Пересылка нескольких слов имеет меньшие накладные расходы | Пересылка одного слова дешевле | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Главные устройства шины | Несколько (требуется арбитраж) | Одно (арбитраж не нужен) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Расщепленные транзакции? | Да - отдельные пакеты Запроса и Ответа дают большую полосу пропускания (нужно несколько главных устройств) | Нет - продолжающееся соединение дешевле и имеет меньшую задержку | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип синхронизации | Синхронные | Асинхронные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Системный интерфейс
Системный интерфейсСистемный интерфейс процессора R10000 работает в качестве шлюза между самим процессором, связанным с ним кэшем второго уровня и остальной системой. Системный интерфейс работает с тактовой частотой внешней синхронизации (SysClk). Возможно программирование работы системного интерфейса на тактовой частоте 200, 133, 100, 80, 67, 57 и 50 МГц. Все выходы и входы системного интерфейса синхронизируются нарастающим фронтом сигнала SysClk, позволяя ему работать на максимально возможной тактовой частоте.
В большинстве микропроцессорных систем в каждый момент времени может происходить только одна системная транзакция.
Процессор R10000 поддерживает протокол расщепления транзакций, позволяющий осуществлять выдачу очередных запросов процессором или внешним абонентом шины, не дожидаясь ответа на предыдущий запрос. Максимально в любой момент времени поддерживается до четырех одновременных транзакций на шине.
Снижение потерь на выполнение
Снижение потерь на выполнение команд условного переходаИмеется несколько методов сокращения приостановок конвейера, возникающих из-за задержек выполнения условных переходов. В данном разделе обсуждаются четыре простые схемы, используемые во время компиляции. В этих схемах прогнозирование направления перехода выполняется статически, т.е. прогнозируемое направление перехода фиксируется для каждой команды условного перехода на все время выполнения программы. После обсуждения этих схем мы исследуем вопрос о правильности предсказания направления перехода компиляторами, поскольку все эти схемы основаны на такой технологии. В следующей главе мы рассмотрим более мощные схемы, используемые компиляторами (такие, например, как разворачивание циклов), которые уменьшают частоту команд условных переходов при реализации циклов, а также динамические, аппаратно реализованные схемы прогнозирования.
Метод выжидания
Простейшая схема обработки команд условного перехода заключается в замораживании или подавлении операций в конвейере, путем блокировки выполнения любой команды, следующей за командой условного перехода, до тех пор, пока не станет известным направление перехода. Рисунок 5.14 отражал именно такой подход. Привлекательность такого решения заключается в его простоте.
Метод возврата
Более хорошая и не на много более сложная схема состоит в том, чтобы прогнозировать условный переход как невыполняемый. При этом аппаратура должна просто продолжать выполнение программы, как если бы условный переход вовсе не выполнялся. В этом случае необходимо позаботиться о том, чтобы не изменить состояние машины до тех пор, пока направление перехода не станет окончательно известным. В некоторых машинах эта схема с невыполняемыми по прогнозу условными переходами реализована путем продолжения выборки команд, как если бы условный переход был обычной командой. Поведение конвейера выглядит так, как будто ничего необычного не происходит. Однако, если условный переход на самом деле выполняется, то необходимо просто очистить конвейер от команд, выбранных вслед за командой условного перехода и заново повторить выборку команд (рисунок 5.16).
| Невыполняемый условный переход | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+1 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+2 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+3 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+4 | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выполняемый условный переход |
IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда i+1/целевая команда | IF | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целевая команда +1 | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целевая команда +2 | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Целевая команда +3 | stall | IF | ID | EX | MEM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Сокращение потерь на выполнение команд перехода и минимизация конфликтов по управлению
Сокращение потерь на выполнение команд перехода и минимизация конфликтов по управлениюКонфликты по управлению могут вызывать даже большие потери производительности конвейера, чем конфликты по данным. Когда выполняется команда условного перехода, она может либо изменить, либо не изменить значение счетчика команд. Если команда условного перехода заменяет счетчик команд значением адреса, вычисленного в команде, то переход называется выполняемым; в противном случае, он называется невыполняемым.
Простейший метод работы с условными переходами заключается в приостановке конвейера как только обнаружена команда условного перехода до тех пор, пока она не достигнет ступени конвейера, которая вычисляет новое значение счетчика команд (рисунок 5.14). Такие приостановки конвейера из-за конфликтов по управлению должны реализовываться иначе, чем приостановки из-за конфликтов по данным, поскольку выборка команды, следующей за командой условного перехода, должна быть выполнена как можно быстрее, как только мы узнаем окончательное направление команды условного перехода.
Например, если конвейер будет приостановлен на три такта на каждой команде условного перехода, то это может существенно отразиться на производительности машины. При частоте команд условного перехода в программах, равной 30% и идеальном CPI, равным 1, машина с приостановками условных переходов достигает примерно только половины ускорения, получаемого за счет конвейерной организации. Таким образом, снижение потерь от условных переходов становится критическим вопросом. Число тактов, теряемых при приостановках из-за условных переходов, может быть уменьшено двумя способами:
| Команда перехода | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда | IF | stall | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +1 | stall | stall | stall | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +2 | stall | stall | stall | IF | ID | EX | MEM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +3 | stall | stall | stall | IF | ID | EX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +4 | stall | stall | stall | IF | ID | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Следующая команда +5 | stall | stall | stall | IF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Соотношение между реальными и
Рисунок 3.1. Соотношение между реальными и нормализованными операциями с плавающей точкой,которым пользуются авторы "ливерморских циклов" для вычисления рейтинга MFLOPS
Наиболее часто MFLOPS, как единица измерения производительности, используется при проведении контрольных испытаний на тестовых пакетах "Ливерморские циклы" и LINPACK.
Ливерморские циклы - это набор фрагментов фортран-программ, каждый из которых взят из реальных программных систем, эксплуатируемых в Ливерморской национальной лаборатории им.Лоуренса (США). Обычно при проведении испытаний используется либо малый набор из 14 циклов, либо большой набор из 24 циклов.
Пакет Ливерморских циклов используется для оценки производительности вычислительных машин с середины 60-х годов. Ливерморские циклы считаются типичными фрагментами программ численных задач. Появление новых типов машин, в том числе векторных и параллельных, не уменьшило важности Ливерморских циклов, однако изменились значения производительности и величины разброса между разными циклами.
На векторной машине производительность зависит не только от элементной базы, но и от характера самого алгоритма, т.е. коэффициента векторизуемости. Среди Ливерморских циклов коэффициент векторизуемости колеблется от 0 до 100%, что еще раз подтверждает их ценность для оценки производительности векторных архитектур. Кроме характера алгоритма, на коэффициент векторизуемости влияет и качество векторизатора, встроенного в компилятор.
На параллельной машине производительность существенно зависит от соответствия между структурой аппаратных связей вычислительных элементов и структурой вычислений в алгоритме. Важно, чтобы тестовый пакет представлял алгоритмы различных структур. В Ливерморских циклах встречаются последовательные, сеточные, конвейерные, волновые вычислительные алгоритмы, что подтверждает их пригодность и для параллельных машин. Однако обобщение результатов измерения производительности, полученных для одной параллельной машины, на другие параллельные машины или хотя бы некоторый подкласс параллельных машин, может дать неверный результат, ибо структуры аппаратных связей в таких машинах гораздо более разнообразны, чем, скажем, в векторных машинах.
LINPACK - это пакет фортран-программ для решения систем линейных алгебраических уравнений. Целью создания LINPACK отнюдь не было измерение производительности. Алгоритмы линейной алгебры весьма широко используются в самых разных задачах, и поэтому измерение производительности на LINPACK представляют интерес для многих пользователей. Сведения о производительности различных машин на пакете LINPACK публикуются сотрудником Аргоннской национальной лаборатории (США) Дж. Донгаррой и периодически обновляются.
В основе алгоритмов действующего варианта LINPACK лежит метод декомпозиции. Исходная матрица размером 100х100 элементов (в последнем варианте размером 1000х1000) сначала представляется в виде произведения двух матриц стандартной структуры, над которыми затем выполняется собственно алгоритм нахождения решения. Подпрограммы, входящие в LINPACK, структурированы. В стандартном варианте LINPACK выделен внутренний уровень базовых подпрограмм, каждая из которых выполняет элементарную операцию над векторами. Набор базовых подпрограмм называется BLAS (Basic Linear Algebra Subprograms). Например, в BLAS входят две простые подпрограммы SAXPY (умножение вектора на скаляр и сложение векторов) и SDOT (скалярное произведение векторов). Все операции выполняются над числами с плавающей точкой, представленными с двойной точностью. Результат измеряется в MFLOPS.
Использование результатов работы тестового пакета LINPACK с двойной точностью как основы для демонстрации рейтинга MFLOPS стало общепринятой практикой в компьютерной промышленности. При этом следует помнить, что при использовании исходной матрицы размером 100х100, она полностью может размещаться в кэш-памяти емкостью, например, 1 Мбайт. Если при проведении испытаний используется матрица размером 1000х1000, то емкости такого кэша уже недостаточно и некоторые обращения к памяти будут ускоряться благодаря наличию такого кэша, другие же будут приводить к промахам и потребуют большего времени на обработку обращений к памяти. Для многопроцессорных систем также имеются параллельные версии LINPACK и такие системы часто показывают линейное увеличение производительности с ростом числа процессоров.
Однако, как и любая другая единица измерения, рейтинг MFLOPS для отдельной программы не может быть обобщен на все случаи жизни, чтобы представлять единственную единицу измерения производительности компьютера, хотя очень соблазнительно характеризовать машину единственным рейтингом MIPS или MFLOPS без указания программы.
Сравнение долей промахов для
Рисунок 5.37. Сравнение долей промахов для алгоритма LRU и случайного алгоритма замещенияпри нескольких размерах кэша и разных ассоциативностях при размере блока 16 байт
Сравнение качества 2-битового прогноза
Рисунок 5.28. Сравнение качества 2-битового прогноза
Какую точность можно ожидать от буфера прогнозирования переходов на реальных приложениях при использовании 2 бит на каждую строку буфера? Для набора оценочных тестов SPEC-89 буфер прогнозирования переходов с 4096 строками дает точность прогноза от 99% до 82%, т.е. процент неудачных прогнозов составляет от 1% до 18% (рисунок 5.28). Следует отметить, что буфер емкостью 4К строк считается очень большим. Буферы меньшего объема дадут худшие результаты.
Однако одного знания точности прогноза не достаточно для того, чтобы определить воздействие переходов на производительность машины, даже если известны время выполнения перехода и потери при неудачном прогнозе. Необходимо учитывать частоту переходов в программе, поскольку важность правильного прогноза больше в программах с большей частотой переходов. Например, целочисленные программы li, eqntott, expresso и gcc имеют большую частоту переходов, чем значительно более простые для прогнозирования программы плавающей точки nasa7, matrix300 и tomcatv.
Поскольку главной задачей является использование максимально доступной степени параллелизма программы, точность прогноза направления переходов становится очень важной. Как видно из рисунка 5.28, точность схемы прогнозирования для целочисленных программ, которые обычно имеют более высокую частоту переходов, меньше, чем для научных программ с плавающей точкой, в которых интенсивно используются циклы. Можно решать эту проблему двумя способами: увеличением размера буфера и увеличением точности схемы, которая используется для выполнения каждого отдельного прогноза. Буфер с 4К строками уже достаточно большой и, как показывает рисунок 5.28, работает практически также, что и буфер бесконечного размера. Из этого рисунка становится также ясно, что коэффициент попаданий буфера не является лимитирующим фактором. Как мы упоминали выше, увеличение числа бит в схеме прогноза также имеет малый эффект.
Рассмотренные двухбитовые схемы прогнозирования используют информацию о недавнем поведении команды условного перехода для прогноза будущего поведения этой команды.
Вероятно можно улучшить точность прогноза, если учитывать не только поведение того перехода, который мы пытаемся предсказать, но рассматривать также и недавнее поведение других команд перехода. Рассмотрим, например, небольшой фрагмент из текста программы eqntott тестового пакета SPEC92 (это наихудший случай для двухбитовой схемы прогноза):
i
f (aa==2)
aa=0;
if (bb==2)
bb=0;
if (aa!=bb) {
Ниже приведен текст сгенерированной программы (предполагается, что aa и bb размещены в регистрах R1 и R2):
SUBI R3,R1,#2
BNEZ R3,L1 ; переход b1 (aa!=2)
ADD R1,R0,R0 ; aa=0
L1: SUBI R3,R2,#2
BNEZ R3,L2 ; переход b2 (bb!=2)
ADD R2,R0,R0 ; bb=0
L2: SUB R3,R1,R2 ; R3=aa-bb
BEQZ R3,L3 ; branch b3 (aa==bb).
...
L3:
Пометим команды перехода как b1, b2 и b3. Можно заметить, что поведение перехода b3 коррелирует с переходами b1 и b2. Ясно, что если оба перехода b1 и b2 являются невыполняемыми (т.е. оба условия if оцениваются как истинные и обеим переменным aa и bb присвоено значение 0), то переход b3 будет выполняемым, поскольку aa и bb очевидно равны. Схема прогнозирования, которая для предсказания направления перехода использует только прошлое поведение того же перехода никогда этого не учтет.
Схемы прогнозирования, которые для предсказания направления перехода используют поведение других команд перехода, называются коррелированными или двухуровневыми схемами прогнозирования. Схема прогнозирования называется прогнозом (1,1), если она использует поведение одного последнего перехода для выбора из пары однобитовых схем прогнозирования на каждый переход. В общем случае схема прогнозирования (m,n) использует поведение последних m переходов для выбора из 2m
схем прогнозирования, каждая из которых представляет собой n-битовую схему прогнозирования для каждого отдельного перехода. Привлекательность такого типа коррелируемых схем прогнозирования переходов заключается в том, что они могут давать больший процент успешного прогнозирования, чем обычная двухбитовая схема, и требуют очень небольшого объема дополнительной аппаратуры.Простота аппаратной схемы определяется тем, что глобальная история последних m переходов может быть записана в m-битовом сдвиговом регистре, каждый разряд которого запоминает, был ли переход выполняемым или нет. Тогда буфер прогнозирования переходов может индексироваться конкатенацией (объединением) младших разрядов адреса перехода с m-битовой глобальной историей. Например, на рисунке 5.29 показана схема прогнозирования (2,2) и организация выборки битов прогноза.
Сравнение приложений с разными наборами операций NFS
Сравнение приложений с разными наборами операций NFSВ общем случае приложения, обращающиеся к множеству небольших файлов, могут характеризоваться как выполняющие интенсивные операции над атрибутами. Возможно наилучшим примером такого приложения является классическая система разработки программного обеспечения. Большие программные системы обычно состоят из тысяч небольших модулей. Каждый модуль обычно содержит файл включения (include file), файл исходного кода, объектный файл и некоторый тип файла управления архивом (подобный SCCS или RCS). Большинство файлов имеют небольшой размер, часто в пределах от 4 до 100 Кбайт. Поскольку обычно во время обслуживания транзакции NFS запросчик блокируется, время обработки в таких приложениях определяется скоростью обработки сервером легковесных запросов атрибутов. В общем числе операций операции над данными занимают менее 40%. В большинстве серверов с очень интенсивным выполнением операций с атрибутами требуется только умеренная пропускная способность сети: пропускная способность сети Ethernet (10 Мбит/с) обычно является адекватной.
Большинство серверов домашних каталогов (home directory) попадают в категорию интенсивного выполнения операций с атрибутами: большинство хранимых файлов небольшие. Кроме того, что эти файлы имеют небольшой размер по сравнению с размером атрибутов, они дают также возможность клиентской системе кэшировать данные файла, устраняя необходимость их повторного восстановления с сервера.
Приложения, работающие с очень большими файлами, попадают в категорию интенсивного выполнения операций с данными. К этой категории относятся, например, приложения из области геофизики, обработки изображений и электронных САПР. В этих приложениях обычный сценарий использования NFS рабочими станциями или вычислительными машинами включает: чтение очень большого файла, достаточно длительную обработку этого файла (минуты или даже часы) и, наконец, обратную запись меньшего по размерам файла результата. Файлы в этих прикладных областях часто достигают размера 1 Гбайт, а файлы размером более 200 Мбайт являются скорее правилом, чем исключением. При обработке больших файлов доминируют операции, связанные с обслуживанием запросов данных. Для приложений с интенсивным выполнением операций с данными наличие достаточной полосы пропускания сети всегда критично.
Например, считается, что скорость передачи данных в среде Ethernet составляет 10 Мбит/с. Такая скорость кажется достаточно высокой, однако 10 Мбит/с составляет всего 1.25 Мбайт/с, и даже эта скорость на практике не может быть достигнута из-за накладных расходов протокола обмена и ограниченной скорости обработки на каждой из взаимодействующих систем. В результате реальная предельная скорость Ethernet составляет примерно 1 Мбайт/с. Но даже эта скорость достижима только почти в идеальных условиях - при предоставлении всей полосы пропускания Ethernet для передачи данных только между двумя системами. К несчастью такая организация оказывается малопрактичной, хотя в действительности нередко случается, что только небольшое число клиентов сети запрашивают данные одновременно. При наличии множества активных клиентов максимальная загрузка сети составляет примерно 35%, что соответствует агрегатированной скорости передачи данных 440 Кбайт/с. Сама природа такого типа клиентов, характеризующихся интенсивным выполнением операций с данными, определяет процесс планирования конфигурации системы. Она обычно определяет выбор cетевой среды и часто диктует тип предполагаемого сервера. Во многих случаях освоение приложений с интенсивным выполнением операций с данными вызывает необходимость перепрокладки сетей.
В общем случае считается, что в среде с интенсивным выполнением операций с данными, примерно более половины операций NFS связаны с пересылкой пользовательских данных. В качестве представителя среды с интенсивным выполнением операций с атрибутами обычно берется классическая смесь Legato, в которой 22% всех операций составляют операции чтения (read) и 15% - операции записи (write).
Сравнительные характеристики современных аппаратных платформ
Сравнительные характеристики современных аппаратных платформСтандарты шин
Стандарты шинОбычно количество и типы устройств ввода/вывода в вычислительных системах не фиксируются, что позволяет пользователю самому подобрать необходимую конфигурацию. Шина ввода/вывода компьютера может рассматриваться как шина расширения, обеспечивающая постепенное наращивание устройств ввода/вывода. Поэтому стандарты играют огромную роль, позволяя разработчикам компьютеров и устройств ввода/вывода работать независимо. Появление стандартов определяется разными обстоятельствами.
Иногда широкое распространение и популярность конкретных машин становятся причиной того, что их шина ввода/вывода становится стандартом де факто. Примерами таких шин могут служить PDP-11 Unibus и IBM PC-AT Bus. Иногда стандарты появляются также в результате определенных достижений по стандартизации в некотором секторе рынка устройств ввода/вывода. Интеллектуальный периферийный интерфейс (IPI - Intelligent Peripheral Interface) и Ethernet являются примерами стандартов, появившихся в результате кооперации производителей. Успех того или иного стандарта в значительной степени определяется его принятием такими организациями как ANSI (Национальный институт по стандартизации США) или IEEE (Институт инженеров по электротехнике и радиоэлектронике). Иногда стандарт шины может быть прямо разработан одним из комитетов по стандартизации: примером такого стандарта шины является FutureBus.
На рисунке 5.44 представлены характеристики нескольких стандартных шин. Заметим, что строки этой таблицы, касающиеся пропускной способности, не указаны в виде одной цифры для шин процессор-память (VME, FutureBus, MultibusII). Размер пересылки, из-за разных накладных расходов шины, сильно влияет на пропускную способность. Поскольку подобные шины обычно обеспечивают связь с памятью, то пропускная способность шины зависит также от быстродействия памяти. Например, в идеальном случае при бесконечном размере пересылки и бесконечно быстрой памяти (время доступа 0 нсек) шина FutureBus на 240% быстрее шины VME, но при пересылке одиночных слов из 150-нсекундной памяти шина FutureBus только примерно на 20% быстрее, чем шина VME.
| VME bus | FutureBus | Multibus II | IPI | SCSI | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ширина шины (кол-во сигналов) | 128 | 96 | 96 | 16 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мультиплексирование адреса/данных | Нет | Да | Да | ( | ( | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность данных | 16/32 бит | 32 бит | 32 бит | 16 бит | 8 бит | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размер пересылки (слов) | Одиночная или групповая | Одиночная или групповая | Одиночная или групповая | Одиночная или групповая | Одиночная или групповая | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество глав- ных устройств шины | Несколько | Несколько | Несколько | Одно | Несколько | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Расщепление транзакций | Нет | Доп. возможность | Доп. возможность | Доп. возможность | Доп. возможность | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 0 нс - 1 слово) | 25.9 Мб/c | 37.0 Мб/c | 20.0 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 150 нс - 1 слово) | 12.9 Мб/c | 15.5 Мб/c | 10.0 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 0 нс - неогр. размер блока) | 27.9 Мб/c | 95.2 Мб/c | 40.0 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Полоса пропускания (время доступа - 150 нс - неогр. размер блока) | 13.6 Мб/c | 20.8 Мб/c | 13.3 Мб/c | 25.0 Мб/c | 5.0 Мб/c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное количество устройств | 21 | 20 | 21 | 8 | 7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная длина шины | 0.5 м | 0.5 м | 0.5 м | 50 м | 25 м | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт | IEEE 1014 | IEEE 896.1 | ANSI/ IEEE 1296 | ANSI X3.129 | ANSI X3.131 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Страничная организация памяти
Страничная организация памятиВ системах со страничной организацией основная и внешняя память (главным образом дисковое пространство) делятся на блоки или страницы фиксированной длины. Каждому пользователю предоставляется некоторая часть адресного пространства, которая может превышать основную память компьютера и которая ограничена только возможностями адресации, заложенными в системе команд. Эта часть адресного пространства называется виртуальной памятью пользователя. Каждое слово в виртуальной памяти пользователя определяется виртуальным адресом, состоящим из двух частей: старшие разряды адреса рассматриваются как номер страницы, а младшие - как номер слова (или байта) внутри страницы.
Управление различными уровнями памяти осуществляется программами ядра операционной системы, которые следят за распределением страниц и оптимизируют обмены между этими уровнями. При страничной организации памяти смежные виртуальные страницы не обязательно должны размещаться на смежных страницах основной физической памяти. Для указания соответствия между виртуальными страницами и страницами основной памяти операционная система должна сформировать таблицу страниц для каждой программы и разместить ее в основной памяти машины. При этом каждой странице программы, независимо от того находится ли она в основной памяти или нет, ставится в соответствие некоторый элемент таблицы страниц. Каждый элемент таблицы страниц содержит номер физической страницы основной памяти и специальный индикатор. Единичное состояние этого индикатора свидетельствует о наличии этой страницы в основной памяти. Нулевое состояние индикатора означает отсутствие страницы в оперативной памяти.
Для увеличения эффективности такого типа схем в процессорах используется специальная полностью ассоциативная кэш-память, которая также называется буфером преобразования адресов (TLB traнсlation-lookaside buffer). Хотя наличие TLB не меняет принципа построения схемы страничной организации, с точки зрения защиты памяти, необходимо предусмотреть возможность очистки его при переключении с одной программы на другую.
Поиск в таблицах страниц, расположенных в основной памяти, и загрузка TLB может осуществляться либо программным способом, либо специальными аппаратными средствами. В последнем случае для того, чтобы предотвратить возможность обращения пользовательской программы к таблицам страниц, с которыми она не связана, предусмотрены специальные меры. С этой целью в процессоре предусматривается дополнительный регистр защиты, содержащий описатель (дескриптор) таблицы страниц или базово-граничную пару. База определяет адрес начала таблицы страниц в основной памяти, а граница - длину таблицы страниц соответствующей программы. Загрузка этого регистра защиты разрешена только в привилегированном режиме. Для каждой программы операционная система хранит дескриптор таблицы страниц и устанавливает его в регистр защиты процессора перед запуском соответствующей программы.
Отметим некоторые особенности, присущие простым схемам со страничной организацией памяти. Наиболее важной из них является то, что все программы, которые должны непосредственно связываться друг с другом без вмешательства операционной системы, должны использовать общее пространство виртуальных адресов. Это относится и к самой операционной системе, которая, вообще говоря, должна работать в режиме динамического распределения памяти. Поэтому в некоторых системах пространство виртуальных адресов пользователя укорачивается на размер общих процедур, к которым программы пользователей желают иметь доступ. Общим процедурам должен быть отведен определенный объем пространства виртуальных адресов всех пользователей, чтобы они имели постоянное место в таблицах страниц всех пользователей. В этом случае для обеспечения целостности, секретности и взаимной изоляции выполняющихся программ должны быть предусмотрены различные режимы доступа к страницам, которые реализуются с помощью специальных индикаторов доступа в элементах таблиц страниц.
Следствием такого использования является значительный рост таблиц страниц каждого пользователя. Одно из решений проблемы сокращения длины таблиц основано на введении многоуровневой организации таблиц.Частным случаем многоуровневой организации таблиц является сегментация при страничной организации памяти. Необходимость увеличения адресного пространства пользователя объясняется желанием избежать необходимости перемещения частей программ и данных в пределах адресного пространства, которые обычно приводят к проблемам переименования и серьезным затруднениям в разделении общей информации между многими задачами.
Структура очередей команд
Структура очередей командПроцессор R10000 содержит три очереди (буфера) команд (очередь целочисленных команд, очередь команд плавающей точки и адресную очередь). Эти три очереди осуществляют динамическую выдачу команд в соответствующие исполнительные устройства. С каждой командой в очереди хранится тег команды, который перемещается вместе с командой по ступеням конвейера. Каждая очередь осуществляет динамическое планирование потока команд и может определить моменты времени, когда становятся доступными операнды, необходимые для выполнения каждой команды. Кроме того, очередь определяет порядок выполнения команд на основе анализа состояния соответствующих исполнительных устройств. Как только ресурс оказывается свободным очередь выдает команду в соответствующее исполнительное устройство.
Структура устройства ПТ на основе алгоритма Томасуло

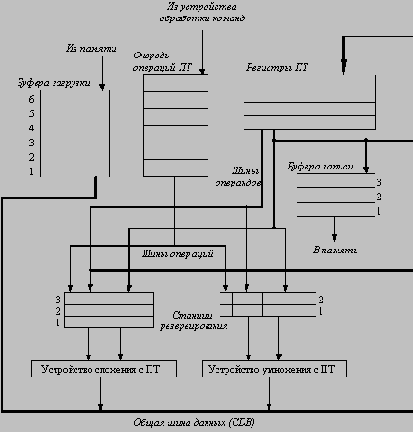

Рисунок 5.26. Структура устройства ПТ на основе алгоритма Томасуло
Хотя эти шаги в основном похожи на аналогичные шаги в централизованной схеме управления, имеются три важных отличия. Во-первых, отсутствует контроль конфликтов типа WAW и WAR - они устраняются как побочный эффект алгоритма. Во-вторых, для трансляции результатов используется CDB, а не схема ожидания готовности регистров. В-третьих, устройства загрузки и записи рассматриваются как основные функциональные устройства.
Структуры данных, используемые для обнаружения и устранения конфликтов, связаны со станциями резервирования, регистровым файлом и буферами загрузки и записи. Хотя с разными объектами связана разная информация, все устройства, за исключением буферов загрузки, содержат в каждой строке поле тега. Это поле тега представляет собой четырехбитовое значение, которое обозначает одну из пяти станций резервирования или один из шести буферов загрузки. Поле тега используется для описания того, какое функциональное устройства будет поставлять результат, нужный в качестве источника операнда. Неиспользуемые значения, такие как ноль, показывают что операнд уже доступен. Важно помнить, что теги в схеме Томасуло ссылаются на буфера или устройства, которые будут поставлять результат; когда команда выдается в станцию резервирования номера регистров исключаются из рассмотрения.
Большие преимущества схемы Томасуло заключаются в (1) распределении логики обнаружения конфликтов, и (2) устранение приостановок, связанных с конфликтами типа WAW и WAR. Первое преимущество возникает из-за наличия распределенных станций резервирования и использования CDB. Если несколько команд ожидают один и тот же результат и каждая команда уже имеет свой другой операнд, то команды могут выдаваться одновременно посредством трансляции по CDB. В централизованной схеме управления ожидающие команды должны читать свои операнды из регистров когда станут доступными регистровые шины. Конфликты типа WAW и WAR устраняются путем переименования регистров используя станции резервирования.
Эта динамическая схема может достигать очень высокой производительности при условии того, что стоимость переходов может поддерживаться небольшой. Этот вопрос мы будем рассматривать в следующем разделе. Главный недостаток этого подхода заключается в сложности схемы Томасуло, которая требует для своей реализации очень большого объема аппаратуры. Особенно это касается большого числа устройств ассоциативной памяти, которая должна работать с высокой скоростью, а также сложной логики управления. Наконец, увеличение производительности ограничивается наличием одной шины завершения (CDB). Хотя дополнительные шины CDB могут быть добавлены, каждая CDB должна взаимодействовать со всей аппаратурой конвейера, включая станции резервирования. В частности, аппаратуру ассоциативного сравнения необходимо дублировать на каждой станции для каждой CDB.
В схеме Томасуло комбинируются две различных методики: методика переименования регистров и буферизация операндов-источников из регистрового файла. Буферизация источников операндов разрешает конфликты типа WAR, которые возникают когда операнды доступны в регистрах. Как мы увидим позже, возможно также устранять конфликты типа WAR посредством переименования регистра вместе с буферизацией результата до тех пор, пока остаются обращения к старой версии регистра; этот подход будет использоваться, когда мы будем обсуждать аппаратное выполнение по предположению.
Схема Томасуло является привлекательной, если разработчик вынужден делать конвейерную архитектуру, для которой трудно выполнить планирование кода или реализовать большое хранилище регистров. С другой стороны, преимущество подхода Томасуло возможно ощущается меньше, чем увеличение стоимости реализации, по сравнению с методами планирования загрузки конвейера средствами компилятора в машинах, ориентированных на выдачу для выполнения только одной команды в такте. Однако по мере того, как машины становятся все более агрессивными в своих возможностях выдачи команд и разработчики сталкиваются с вопросами производительности кода, который трудно планировать (большинство кодов для нечисловых расчетов), методика типа переименования регистров и динамического планирования будет становиться все более важной.Позже в этой главе мы увидим, что эти методы являются одним из важных компонентов большинства схем для реализации аппаратного выполнения по предположению.
Ключевыми компонентами увеличения параллелизма уровня команд в алгоритме Томасуло являются динамическое планирование, переименование регистров и динамическое устранение неоднозначности обращений к памяти. Трудно оценить значение каждого из этих свойств по отдельности.
Динамической аппаратной технике планирования загрузки конвейера при наличии зависимостей по данным соответствует и динамическая техника для эффективной обработки переходов. Эта техника используется для двух целей: для прогнозирования того, будет ли переход выполняемым, и для возможно более раннего нахождения целевой команды перехода. Эта техника называется аппаратным прогнозированием переходов.
Структурные конфликты и способы их минимизации
Структурные конфликты и способы их минимизацииСовмещенный режим выполнения команд в общем случае требует конвейеризации функциональных устройств и дублирования ресурсов для разрешения всех возможных комбинаций команд в конвейере. Если какая-нибудь комбинация команд не может быть принята из-за конфликта по ресурсам, то говорят, что в машине имеется структурный конфликт. Наиболее типичным примером машин, в которых возможно появление структурных конфликтов, являются машины с не полностью конвейерными функциональными устройствами. Время работы такого устройства может составлять несколько тактов синхронизации конвейера. В этом случае последовательные команды, которые используют данное функциональное устройство, не могут поступать в него в каждом такте. Другая возможность появления структурных конфликтов связана с недостаточным дублированием некоторых ресурсов, что препятствует выполнению произвольной последовательности команд в конвейере без его приостановки. Например, машина может иметь только один порт записи в регистровый файл, но при определенных обстоятельствах конвейеру может потребоваться выполнить две записи в регистровый файл в одном такте. Это также приведет к структурному конфликту. Когда последовательность команд наталкивается на такой конфликт, конвейер приостанавливает выполнение одной из команд до тех пор, пока не станет доступным требуемое устройство.
Структурные конфликты возникают, например, и в машинах, в которых имеется единственный конвейер памяти для команд и данных (рисунок 5.8). В этом случае, когда одна команда содержит обращение к памяти за данными, оно будет конфликтовать с выборкой более поздней команды из памяти. Чтобы разрешить эту ситуацию, можно просто приостановить конвейер на один такт, когда происходит обращение к памяти за данными. Подобная приостановка часто называются "конвейерным пузырем" (pipeline bubble) или просто пузырем, поскольку пузырь проходит по конвейеру, занимая место, но не выполняя никакой полезной работы.
При всех прочих обстоятельствах, машина без структурных конфликтов будет всегда иметь более низкий CPI (среднее число тактов на выдачу команды). Возникает вопрос: почему разработчики допускают наличие структурных конфликтов? Для этого имеются две причины: снижение стоимости и уменьшение задержки устройства. Конвейеризация всех функциональных устройств может оказаться слишком дорогой. Машины, допускающие два обращения к памяти в одном такте, должны иметь удвоенную пропускную способность памяти, например, путем организации раздельных кэшей для команд и данных. Аналогично, полностью конвейерное устройство деления с плавающей точкой требует огромного количества вентилей. Если структурные конфликты не будут возникать слишком часто, то может быть и не стоит платить за то, чтобы их обойти. Как правило, можно разработать неконвейерное, или не полностью конвейерное устройство, имеющее меньшую общую задержку, чем полностью конвейерное. Например, разработчики устройств с плавающей точкой компьютеров CDC7600 и MIPS R2010 предпочли иметь меньшую задержку выполнения операций вместо полной их конвейеризации.
| Команда | Номер такта |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда загрузки | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда 1 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда 2 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда 3 | stall | IF | ID | EX | MEM | WB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда 4 | IF | ID | EX | MEM | WB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда 5 | IF | ID | EX | MEM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Команда 6 | IF | ID | EX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SuperSPARC
SuperSPARCИмеется несколько версий этого процессора, позволяющего в зависимости от смеси команд обрабатывать до трех команд за один машинный такт, отличающихся тактовой частотой (50, 60, 75 и 85 МГц). Процессор SuperSPARC (рисунок 6.2) имеет сбалансированную производительность на операциях с фиксированной и плавающей точкой. Он имеет внутренний кэш емкостью 36 Кб (20 Кб - кэш команд и 16 Кб - кэш данных), раздельные конвейеры целочисленной и вещественной арифметики и при тактовой частоте 75 МГц обеспечивает производительность около 205 MIPS. Процессор SuperSPARC применяется также в серверах SPARCserver 1000 и SPARCcenter 2000 компании Sun.
Конструктивно кристалл монтируется на взаимозаменяемых процессорных модулях трех типов, отличающихся наличием и объемом кэш-памяти второго уровня и тактовой частотой. Модуль M-bus SuperSPARC, используемый в модели 50 содержит 50-МГц SuperSPARC процессор с внутренним кэшем емкостью 36 Кб (20 Кб кэш команд и 16 Кб кэш данных). Модули M-bus SuperSPARC в моделях 51, 61 и 71 содержат по одному SuperSPARC процессору, работающему на частоте 50, 60 и 75 МГц соответственно, одному кристаллу кэш-контроллера (так называемому SuperCache), а также внешний кэш емкостью 1 Мб. Модули M-bus в моделях 502, 612, 712 и 514 содержат два SuperSPARC процессора и два кэш-контроллера каждый, а последние три модели и по одному 1 Мб внешнему кэшу на каждый процессор. Использование кэш-памяти позволяет модулям CPU работать с тактовой частотой, отличной от тактовой частоты материнской платы; пользователи всех моделей поэтому могут улучшить производительность своих систем заменой существующих модулей CPU вместо того, чтобы производить upgrade всей материнской платы.
Операции NFS
Таблица 4.1. Операции NFS| Операция | Назначение операции | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| getattr | Получает атрибуты файла такие как тип, размер, права доступа и даты модификации | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| setattr | Изменяет значения атрибутов файла/каталога | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| root | Выбирает корень удаленной файловой системы в настоящее время не используется) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| lookup | Разыскивает файл в каталоге и возвращает расширенный дескриптор файла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| readlink | Следует символической связи на сервере | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| read | Читает блок данных размером 8 Кбайт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| wrcache | Записывает блок данных размером 8 Кбайт в удаленный кэш (в настоящее время не используется) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| write | Записывает блок данных размером 8 Кбайт | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| create | Создает индексный дескриптор файловой системы; может быть файлом или символической связью | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| remove | Удаляет индексный дескриптор файловой системы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rename | Изменяет строку имени каталога файла | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| link | Создает жесткую связь в удаленной файловой системе | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| symlink | Создает символическую связь в удаленной файловой системе | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| mkdir | Создает каталог | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| rmdir | Удаляет каталог | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| readdir | Читает строку каталога | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| fsstat | Выбирает динамическую информацию файловой системы | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| null | Ничего не делает; используется для тестирования и хронометража ответа сервера | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В каждой строке каталога файловой системы имеется некоторое количество характеристик, которые описывают файл или доступ к нему, такие как тип строки (файл, символическая связь, каталог), размер, даты обращений, права доступа и т.п. Большинство операций NFS связано с манипулированием этими атрибутами файла.
Характеристики некоторых дисковых накопителей
Таблица 4.2. Характеристики некоторых дисковых накопителей| Емкость диска |
Время ожидания |
Среднее время позиционирования |
Количество операций в секунду, Мбайт/с | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Произвольный доступ |
Последовательный доступ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 535 Мб | 5.56 мс | 12 мс | 57, 0.456 | 451, 3.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.05 Гб | 5.56 мс | 11 мс | 67, 0.536 | 480, 3.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.1 Гб | 5.56 мс | 11 мс | 62, 0.496 | 494, 4.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.9 Гб | 5.56 мс | 10.5 мс | 72, 0.576 | 521, 4.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В очень больших системах с интенсивным использованием атрибутов, которые требуют использования дисков емкостью 2.9 Гбайт (по причинам конструкции сервера или объема данных), оптимальная производительность достигается при 8 полностью активных дисках на шине fast/wide SCSI, хотя могут быть установлены и 9 или 10 дисковых накопителей только с небольшой деградацией времени ответа ввода/вывода. Как и в интенсивных по данным системах, конфигурирование большего числа накопителей на шине SCSI обеспечивает дополнительную емкость памяти, но не дает дополнительных результатов производительности.
Сложно дать какие-либо специальные рекомендации по числу дисковых кареток, которые требуются в интенсивной по атрибутам среде, поскольку нагрузки меняются в широких пределах. В такой среде время ответа сервера зависит от того, насколько быстро атрибуты могут быть найдены и переданы клиенту. Опыт показывает, что часто оказывается полезно конфигурировать по крайней мере один дисковый накопитель на каждых двух полностью активных клиентов, чтобы минимизировать задержки выполнения этих операций, но задержка может быть сокращена и с помощью установки дополнительной основной памяти, позволяющей кэшировать часто используемые атрибуты. По этой причине диски меньшей емкости часто оказываются более предпочтительны. Например, лучше использовать 8 дисков емкостью 535 Мбайт вместо двух дисков емкостью 2.1 Гбайт.
Показатели LADDIS
Таблица 4.3. Показатели LADDIS для различных NFS-серверов Sun под управлением Solaris 2.3. Немного (на 5%) более высокие скорости достижимы при использовании FDDI,немного меньшие скорости - при использовании 16 Мбит Token Ring.
| Платформа | Результат на LADDIS |
Примечания по конфигурации | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCclassic | 236 оп/с, 50 мс | 64 Мб RAM, 4 диска на 2 FSBE/S, 2 сети | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCstation 10 Model 40 |
411 оп/с, 49 мс | 128 Мб RAM, 8 дисков на 4 FSBE/S, 2 сети | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCstation 10 Model 402 |
520 оп/с, 46 мс | 128 Мб RAM, 8 дисков на 4 FSBE/S, 2 сети | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCstation 10 Model 51 |
472 оп/с, 49 мс | 128 Мб RAM, 12 дисков на 4 FSBE/S, 3 сети | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCstation 10 Model 512 |
741 оп/с, 48 мс | 128 Мб RAM, 12 дисков на 4 FSBE/S, 3 сети | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCserver 1000 Model 1104 |
1410 оп/с, 41 мс | 256 Мб RAM, 4 Мб NVSIMM, 24 диска на 4 DWI/S, 6 сетей на 2 SQEC/C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCserver 1000 Model 1108 |
1928 оп/с, 42 мс | 480 Мб RAM, 4 Мб NVSIMM, 24 диска на 4 DWI/S, 8 сетей на 2 SQEC/C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCcenter 2000 Model 2208 |
2080 оп/с, 32 мс | 448 Мб RAM, 8 Мб NVSIMM, 48 дисков на 8 DWI/S, 12 сетей на 3 SQEC/C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SPARCcenter 2000 Model 2208 |
2575 оп/с, 49 мс | 512 Мб RAM, 60 дисков на 8 DWI/S, 12 сетей на 2 SQEC/C | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Последняя возможность: использование похожей нагрузки
Если отсутствует система для проведения измерений и поведение приложения не очень хорошо понятно, можно сделать оценку базируясь на похожей прикладной нагрузке, показанной в таблицах 4.4 - 4.6. Эти данные дают некоторое представление и примеры измеренных нагрузок NFS. Это не означает, что они дают определенную картину того, какую нагрузку следует ожидать от определенных задач. В частности, заметим, что приведенные в этих таблицах данные представляют собой максимальные предполагаемые нагрузки от реальных клиентов, поскольку эти цифры отражают только тот период времени, когда система активно выполняет NFS-запросы. Как отмечено выше в разд. 3.1.4, системы почти никогда не бывают полностью активными все время. Примечательным исключением из этого правила являются вычислительные серверы, которые в действительности представляют собой непрерывно работающие пакетные машины. Например, работа системы 486/33, выполняющей 1-2-3, показана в таблице 4.2 и на Рисунок 4.2. Хотя представленная в таблице пиковая нагрузка равна 80 ops/sec, из рисунка ясно, что общая нагрузка составляет меньше 10% этой скорости и что средняя за пять минут нагрузка значительно меньше 10 ops/sec. При усреднении за более длительный период времени, нагрузка ПК примерно равна 0.1 ops/sec. Большинство рабочих станций класса SPARCstation2 или SPARCstation ELC дают в среднем 1 op/sec, а большинство разумных эквивалентов клиентов SPARCstation 10 Model 51, Model 512, HP 9000/735 или RS6000/375 - 1-2 ops/sec. Конечно эти цифры существенно меняются в зависимости от индивидуальности пользователя и приложения.
Оценка нагрузки полностью
Таблица 4.4. Оценка нагрузки полностью активных клиентов NFS на бизнес-приложениях (операция/с и продолжительность этапов)| Тип плат-формы | Тип сети | 1-2-3 (электронная таблица 800 Кб) |
Interleaf (Документ 50 Кб) |
Копирование дерева 10 Мб |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Старт | Загру-зка | Сохра-нение | Старт | Открытие документа | Сохранение документа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 486/33 | Ethernet | 80/30 | 50/25 | 13/60 | 40/125 | 25/3 | 14/8 | 15/60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS10-40 | Ethernet | 101/17 | 48/20 | 13/60 | 55/33 | 25/3 | 25/3 | 45/19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBM 560 | Ethernet | - | 40/30 | 25/3 | 25/3 | 38/23 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HP 847 | Ethernet | - | 57/27 | 21/3 | 19/5 | 40/22 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Оценка нагрузки полностью
Таблица 4.5. Оценка нагрузки полностью активных клиентов NFS на приложениях САПР (операция/с и продолжительность этапов)| Тип платформы |
Тип сети | Verilog (50K вентилей) | Журнал Pro/E | Журнал SDRC Ideas | AutoCAD Site-3D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS10-41 | Ethernet | 5.1/602 | 3.22/749 | 17.9/354 | 8/180 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBM 375 | Ethernet | 6.8/390 | - | 18.5/535 | 11/167 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HP 730 | Ethernet | 7.2/444 | 3.05/860 | 21.5/295 | 10.5/170 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SGI Crim | Ethernet | - | 3.25/780 | 22.8/280 | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Оценка нагрузки полностью
Таблица 4.6. Оценка нагрузки полностью активных клиентов NFS на приложениях разработки ПО (операция/с и продолжительность этапов)| Тип платформы |
Тип сети | "make bigproject" |
find /tree- name thing | cp -pr tree remote | dump 8MB core | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS10-40 | Ethernet | 43/190 | 122/431 | 127/62 | 24/41 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS10-40 | FDDI | 58/177 | 139/378 | 135/58 | 26/37 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SS2000 12cpu | Ethernet | 211/22 | - | - | - | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IBM 560 | Ethernet | 65/317 | 112/475 | 58/158 | 8/3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HP 847 | Ethernet | 53/173 | 145/363 | 180/43 | 14/71 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В лучшем случае такой суперскалярный
Таблица 5.1.| Целочисленная команда | Команда ПТ | Номер такта |
| Loop: LD F0,0(R1) LD F8,-8(R1) LD F10,-16(R1) LD F14,-24(R1) LD F18,-32(R1) SD 0(R1),F4 SD -8(R1),F8 SD -16(R1),F12 SD -24(R1),F16 SUBI R1,R1,#40 BNEZ R1,Loop SD -32(R1),F20 |
ADDD F4,F0,F2 ADDD F8,F6,F2 ADDD F12,F10,F2 ADDD F16,F14,F2 ADDD F20,F18,F2 |
1 2 3 4 5 6 7 8 9 10 11 12 |
В лучшем случае такой суперскалярный конвейер позволит выбирать две команды и выдавать их на выполнение, если первая из них является целочисленной, а вторая - с плавающей точкой. Если это условие не соблюдается, что легко проверить, то команды выдаются последовательно. Это показывает два главных преимущества суперскалярной машины по сравнению с WLIW-машиной. Во-первых, малое воздействие на плотность кода, поскольку машина сама определяет, может ли быть выдана следующая команда, и нам не надо следить за тем, чтобы команды соответствовали возможностям выдачи. Во-вторых, на таких машинах могут работать неоптимизированные программы, или программы, откомпилированные в расчете на более старую реализацию. Конечно такие программы не могут работать очень хорошо. Один из способов улучшить ситуацию заключается в использовании аппаратных средств динамической оптимизации.
В общем случае в суперскалярной системе команды могут выполняться параллельно и возможно не в порядке, предписанном программой. Если не предпринимать никаких мер, такое неупорядоченное выполнение команд и наличие множества функциональных устройств с разными временами выполнения операций могут приводить к дополнительным трудностям. Например, при выполнении некоторой длинной команды с плавающей точкой (команды деления или вычисления квадратного корня) может возникнуть исключительная ситуация уже после того, как завершилось выполнение более быстрой операции, выданной после этой длинной команды. Для того, чтобы поддерживать модель точных прерываний, аппаратура должна гарантировать корректное состояние процессора при прерывании для организации последующего возврата.
Обычно в машинах с неупорядоченным выполнением команд предусматриваются дополнительные буферные схемы, гарантирующие завершение выполнения команд в строгом порядке, предписанном программой. Такие схемы представляют собой некоторый буфер "истории", т.е. аппаратную очередь, в которую при выдаче попадают команды и текущие значения регистров результата этих команд в заданном программой порядке.
В момент выдачи команды на выполнение она помещается в конец этой очереди, организованной в виде буфера FIFO (первый вошел - первый вышел). Единственный способ для команды достичь головы этой очереди - завершение выполнения всех предшествующих ей операций. При неупорядоченном выполнении некоторая команда может завершить свое выполнение, но все еще будет находиться в середине очереди. Команда покидает очередь, когда она достигает головы очереди и ее выполнение завершается в соответствующем функциональном устройстве. Если команда находится в голове очереди, но ее выполнение в функциональном устройстве не закончено, она очередь не покидает. Такой механизм может поддерживать модель точных прерываний, поскольку вся необходимая информация хранится в буфере и позволяет скорректировать состояние процессора в любой момент времени.
Этот же буфер "истории" позволяет реализовать и условное (speculative) выполнение команд (выполнение по предположению), следующих за командами условного перехода. Это особенно важно для повышения производительности суперскалярных архитектур. Статистика показывает, что на каждые шесть обычных команд в программах приходится в среднем одна команда перехода. Если задерживать выполнение следующих за командой перехода команд, потери на конвейеризацию могут оказаться просто неприемлемыми. Например, при выдаче четырех команд в одном такте в среднем в каждом втором такте выполняется команда перехода. Механизм условного выполнения команд, следующих за командой перехода, позволяет решить эту проблему. Это условное выполнение обычно связано с последовательным выполнением команд из заранее предсказанной ветви команды перехода.Устройство управления выдает команду условного перехода, прогнозирует направление перехода и продолжает выдавать команды из этой предсказанной ветви программы.
Если прогноз оказался верным, выдача команд так и будет продолжаться без приостановок. Однако если прогноз был ошибочным, устройство управления приостанавливает выполнение условно выданных команд и, если необходимо, использует информацию из буфера истории для ликвидации всех последствий выполнения условно выданных команд. Затем начинается выборка команд из правильной ветви программы. Таким образом, аппаратура, подобная буферу, истории позволяет не только решить проблемы с реализацией точного прерывания, но и обеспечивает увеличение производительности суперскалярных архитектур.
Тест TPC-A
Тест TPC-AВыпущенный в ноябре 1989 года, тест TCP-A предназначался для оценки производительности систем, работающих в среде интенсивно обновляемых баз данных, типичной для приложений интерактивной обработки данных (OLDP - on-line data processing). Такая среда характеризуется:
Практически при выполнении теста эмулируется типичная вычислительная среда банка, включающая сервер базы данных, терминалы и линии связи. Этот тест использует одиночные, простые транзакции, интенсивно обновляющие базу данных. Одиночная транзакция (подобная обычной операции обновления счета клиента) обеспечивает простую, повторяемую единицу работы, которая проверяет ключевые компоненты системы OLTP.
Тест TPC-A определяет пропускную способность системы, измеряемую количеством транзакций в секунду (tps A), которые система может выполнить при работе с множеством терминалов. Хотя спецификация TPC-A не определяет точное количество терминалов, компании-поставщики систем должны увеличивать или уменьшать их количество в соответствии с нормой пропускной способности. Тест TPC-A может выполняться в локальных или региональных вычислительных сетях. В этом случае его результаты определяют либо "локальную" пропускную способность(TPC-A-local Throughput), либо "региональную" пропускную способность (TPC-A wide Throughput). Очевидно, эти два тестовых показателя нельзя непосредственно сравнивать. Спецификация теста TPC-A требует, чтобы все компании полностью раскрывали детали работы своего теста, свою конфигурацию системы и ее стоимость (с учетом пятилетнего срока обслуживания). Это позволяет определить нормализованную стоимость системы ($/tpsA).
Тест TPC-B
Тест TPC-BВ августе 1990 года TPC одобрил TPC-B, интенсивный тест базы данных, характеризующийся следующими элементами:
TPC-B измеряет пропускную способность системы в транзакциях в секунду (tpsB). Поскольку имеются существенные различия между двумя тестами TPC-A и TPC-B (в частности, в TPC-B не выполняется эмуляция терминалов и линий связи), их нельзя прямо сравнивать. На рисунке 3.2 показаны взаимоотношения между TPC-A и TPC-B.
Тест TPC-C
Тест TPC-CТестовый пакет TPC-C моделирует прикладную задачу обработки заказов. Он моделирует достаточно сложную систему OLTP, которая должна управлять приемом заказов, управлением учетом товаров и распространением товаров и услуг. Тест TPC-C осуществляет тестирование всех основных компонентов системы: терминалов, линий связи, ЦП, дискового в/в и базы данных.
TPC-C требует, чтобы выполнялись пять типов транзакций:
Среди этих пяти типов транзакций по крайней мере 43%должны составлять платежи. Транзакции, связанные со справками о состоянии заказов, состоянии поставки и учета, должны составлять по 4%. Затем измеряется скорость транзакций по новым заказам, обрабатываемых совместно со смесью других транзакций, выполняющихся в фоновом режиме.
База данных TPC-C основана на модели оптового поставщика с удаленными районами и товарными складами. База данных содержит девять таблиц: товарные склады, район, покупатель, заказ, порядок заказов, новый заказ, статья счета, складские запасы и история.
Обычно публикуются два результата (таблица 3.1.). Один из них, tpm-C, представляет пиковую скорость выполнения транзакций (выражается в количестве транзакций в минуту). Второй результат, $/tpm-C, представляет собой нормализованную стоимость системы. Стоимость системы включает все аппаратные средства и программное обеспечение, используемые в тесте, плюс стоимость обслуживания в течение пяти лет.
Тесты AIM
Тесты AIMОдной из независимых организаций, осуществляющей оценку производительности вычислительных систем, является частная компания AIM Technology, которая была основана в 1981 году. Компания разрабатывает и поставляет программное обеспечение для измерения производительности систем, а также оказывает услуги по тестированию систем конечным пользователям и поставщикам вычислительных систем и сетей, которые используют промышленные стандартные операционные системы, такие как UNIX и OS/2.
За время своего существования компания разработала специальное программное обеспечение, позволяющее легко создавать различные рабочие нагрузки, соответствующие уровню тестируемой системы и требованиям по ее использованию. Это программное обеспечение состоит из двух основных частей: генератора тестовых пакетов (Benchmark Generator) и нагрузочных смесей (Load Mixes) прикладных задач.
Генератор тестовых пакетов представляет собой программную систему, которая обеспечивает одновременное выполнение множества программ. Он содержит большое число отдельных тестов, которые потребляют определенные ресурсы системы, и тем самым акцентируют внимание на определенных компонентах, из которых складывается ее общая производительность. При каждом запуске генератора могут выполняться любые отдельные или все доступные тесты в любом порядке и при любом количестве проходов, позволяя тем самым создавать для системы практически любую необходимую рабочую нагрузку. Все это дает возможность тестовому пакету моделировать любой тип смеси при постоянной смене акцентов (для лучшего представления реальной окружающей обстановки) и при обеспечении высокой степени конфигурирования.
Каждая нагрузочная смесь представляют собой формулу, которая определяет компоненты требуемой нагрузки. Эта формула задается в терминах количества различных доступных тестов, которые должны выполняться одновременно для моделирования рабочей нагрузки.
Используя эти две части программного обеспечения AIM, можно действительно создать для тестируемой системы любую рабочую нагрузку, определяя компоненты нагрузки в терминах тестов, которые должны выполняться генератором тестовых пакетов. Если некоторые требуемые тесты отсутствуют в составе генератора тестовых пакетов, то они могут быть легко туда добавлены.
Генератор тестовых пакетов во время своей работы "масштабирует" или увеличивает нагрузку на систему. Первоначально он выполняет и хронометрирует одну копию нагрузочной смеси. Затем одновременно выполняет и хронометрирует три копии нагрузочной смеси и т.д. По мере увеличения нагрузки, на основе оценки производительности системы, выбираются различные уровни увеличения нагрузки. В конце концов может быть нарисована кривая пропускной способности, показывающая возможности системы по обработке нагрузочной смеси в зависимости от числа моделируемых нагрузок. Это позволяет с достаточной достоверностью дать заключение о возможностях работы системы при данной нагрузке или при изменении нагрузки.
Очевидно, что сам по себе процесс моделирования рабочей нагрузки мало что дал бы для сравнения различных машин между собой при отсутствии у AIM набора хорошо подобранных смесей, которые представляют собой ряд важных для пользователя прикладных задач.
Все смеси AIM могут быть разделены на две категории: стандартные и заказные. Заказные смеси создаются для точного моделирования особенностей среды конечного пользователя или поставщика оборудования. Заказная смесь может быть тесно связана с определенными тестами, добавляемыми к генератору тестовых пакетов. В качестве альтернативы заказная смесь может быть связана с очень специфическим приложением, которое создает для системы необычную нагрузку. В общем случае заказные смеси разрабатываются на основе одной из стандартных смесей AIM путем ее "подгонки" для более точного представления определенной ситуации. Обычно заказные смеси разрабатываются заказчиком совместно с AIM Technology, что позволяет использовать многолетний опыт AIM по созданию и моделированию нагрузочных смесей.
К настоящему времени AIM создала восемь стандартных смесей, которые представляют собой обычную среду прикладных задач. В состав этих стандартных смесей входят:
Одним из видов деятельность AIM Technology является выпуск сертифицированных отчетов по результатам тестирования различных систем. В качестве примера рассмотрим форму отчета AIM Performance Report II - независимое сертифицированное заключение о производительности системы.
Ключевыми частями этого отчета являются:
Используются следующие три тестовых пакета:
В частности, набор III, разработанный компанией AIM Technology, используется в различных формах уже более 10 лет. Он представляет собой пакет тестов для системы UNIX, который пытается оценить все аспекты производительности системы, включая все основные аппаратные средства, используемые в многопрограммной среде. Этот тестовый пакет моделирует многопользовательскую работу в среде разделения времени путем генерации возрастающих уровней нагрузки на ЦП, подсистему ввода/вывода, переключение контекста и измеряет производительность системы при работе с множеством процессов.
Для оценки и сравнения систем в AIM Performance Report II используются следующие критерии:
Рейтинг производительности по AIM - стандартная единица измерения пиковой производительности, установленная AIM Technology. Этот рейтинг определяет наивысший уровень производительности системы, который достигается при оптимальном использовании ЦП, операций с плавающей точкой и кэширования диска. Рейтинг вездесущей машины VAX 11/780 обычно составляет 1 AIM. В отчетах AIM представлен широкий ряд UNIX-систем, которые можно сравнивать по этому параметру.
Максимальная пользовательская нагрузка - определяет "емкость" (capacity) системы, т.е. такую точку, начиная с которой производительность системы падает ниже приемлемого уровня для N-го пользователя (меньше чем одно задание в минуту на одного пользователя).
Индекс производительности утилит - определяет количество пользовательских нагрузок пакета Milestone, которые данная система выполняет в течение одного часа. Набор тестов Milestone многократно выполняет выбранные утилиты UNIX в качестве основных и фоновых заданий при умеренных пользовательских нагрузках. Этот параметр показывает возможности системы по выполнению универсальных утилит UNIX.
Максимальная пропускная способность - определяет пиковую производительность мультипрограммной системы, измеряемую количеством выполненных заданий в минуту. Приводящийся в отчете график пропускной способности системы показывает, как она работает при различных нагрузках.
Отчет по производительности разработан с использованием набора тестов AIM собственной разработки. В отличие от многих популярных тестовых пакетов, которые измеряют только производительность ЦП в однозадачном режиме и/или на операциях с плавающей точкой, тестовые пакеты AIM проверяют итоговую производительность системы и всех ее основных компонентов в многозадачной среде, включая ЦП, плавающую точку, память, диски, системные и библиотечные вызовы.
Синтетические ядра и натуральные тесты не могут служить в качестве настоящих тестовых пакетов для оценки систем: они не могут моделировать точно среду конечного пользователя и оценивать производительность всех относящихся к делу компонентов системы. Без такой гарантии результаты измерения производительности остаются под вопросом.
Тесты SPEC
Тесты SPECВажность создания пакетов тестов, базирующихся на реальных прикладных программах широкого круга пользователей и обеспечивающих эффективную оценку производительности процессоров, была осознана большинством крупнейших производителей компьютерного оборудования, которые в 1988 году учредили бесприбыльную корпорацию SPEC (Standard Performance Evaluation Corporation). Основной целью этой организации является разработка и поддержка стандартизованного набора специально подобранных тестовых программ для оценки производительности новейших поколений высокопроизводительных компьютеров. Членом SPEC может стать любая организация, уплатившая вступительный взнос.
Главными видами деятельности SPEC являются:
Основным результатом работы SPEC являются наборы тестов. Эти наборы разрабатываются SPEC с использованием кодов, поступающих из разных источников. SPEC работает над импортированием этих кодов на разные платформы, а также создает инструментальные средства для формирования из кодов, выбранных в качестве тестов, осмысленных рабочих нагрузок. Поэтому тесты SPEC отличаются от свободно распространяемых программ. Хотя они могут существовать под похожими или теми же самыми именами, время их выполнения в общем случае будет отличаться.
В настоящее время имеется два базовых набора тестов SPEC, ориентированных на интенсивные расчеты и измеряющих производительность процессора, системы памяти, а также эффективность генерации кода компилятором. Как правило, эти тесты ориентированы на операционную систему UNIX, но они также импортированы и на другие платформы. Процент времени, расходуемого на работу операционной системы и функции ввода/вывода, в общем случае ничтожно мал.
Набор тестов CINT92, измеряющий производительность процессора при обработке целых чисел, состоит из шести программ, написанных на языке Си и выбранных из различных прикладных областей: теория цепей, интерпретатор языка Лисп, разработка логических схем, упаковка текстовых файлов, электронные таблицы и компиляция программ.
Набор тестов CFP92, измеряющий производительность процессора при обработке чисел с плавающей точкой, состоит из 14 программ, также выбранных из различных прикладных областей: разработка аналоговых схем, моделирование методом Монте-Карло, квантовая химия, оптика, робототехника, квантовая физика, астрофизика, прогноз погоды и другие научные и инженерные задачи. Две программы из этого набора написаны на языке Си, а остальные 12 - на Фортране. В пяти программах используется одинарная, а в остальных - двойная точность.
Результаты прогона каждого индивидуального теста из этих двух наборов выражаются отношением времени выполнения одной копии теста на тестируемой машине к времени ее выполнения на эталонной машине. В качестве эталонной машины используется VAX 11/780. SPEC публикует результаты прогона каждого отдельного теста, а также две составные оценки: SPECint92 - среднее геометрическое 6 результатов индивидуальных тестов из набора CINT92 и SPECfp92 - среднее геометрическое 14 результатов индивидуальных тестов из набора CFP92.
Следует отметить, что результаты тестирования на наборах CINT92 и CFT92 сильно зависят от качества применяемых оптимизирующих компиляторов. Для более точного выяснения возможностей аппаратных средств с середины 1994 года SPEC ввел две дополнительные составные оценки: SPECbase_int92 и SPECbase_fp92, которые накладывает определенные ограничения на используемые компиляторы поставщиками компьютеров при проведении испытаний.
Составные оценки SPECint92 и SPECfp92 достаточно хорошо характеризуют производительность процессора и системы памяти при работе в однозадачном режиме, но они совершенно не подходят для оценки производительности многопроцессорных и однопроцессорных систем, работающих в многозадачном режиме. Для этого нужна оценка пропускной способности системы или ее емкости, показывающая количество заданий, которое система может выполнить в течение заданного интервала времени. Пропускная способность системы определяется прежде всего количеством ресурсов (числом процессоров, емкостью оперативной и кэш-памяти, пропускной способностью шины), которые система может предоставить в распоряжение пользователя в каждый момент времени. Именно такую оценку, названную SPECrate и заменившую ранее применявшуюся оценку SPECthruput89, SPEC предложила в качестве единицы измерения производительности многопроцессорных систем.
При этом для измерения выбран метод "однородной нагрузки" (homogenous capacity metod), заключающийся в том, что одновременно выполняются несколько копий одной и той же тестовой программы. Результаты этих тестов показывают, как много задач конкретного типа могут быть выполнены в указанное время, а их средние геометрические значения (SPECrate_int92 - на наборе тестов, измеряющих производительность целочисленных операций и SPECrate_fp92 - на наборе тестов, измеряющих производительность на операциях с плавающей точкой) наглядно отражают пропускную способность однопроцессорных и многопроцессорных конфигураций при работе в многозадачном режиме в системах коллективного пользования. В качестве тестовых программ для проведения испытаний на пропускную способность выбраны те же наборы CINT92 и CFT92.
При прогоне тестового пакета делаются независимые измерения по каждому отдельному тесту. Обычно такой параметр, как количество запускаемых копий каждого отдельного теста, выбирается исходя из соображений оптимального использования ресурсов, что зависит от архитектурных особенностей конкретной системы. Одной из очевидных возможностей является установка этого параметра равным количеству процессоров в системе. При этом все копии отдельной тестовой программы запускаются одновременно, и фиксируется время завершения последней из всех запущенных программ.
С середины 1994 года SPEC ввела две дополнительные составные оценки: SPECrate_base_int92 и SPECrate_base_fp92, которые накладывает ограничения на используемые компиляторы.
Следует отметить, что SPEC объявила о полном переходе с середины 1996 года на новый (третий) комплект тестов - CINT95, CFP95. Эти тесты удовлетворяют следующим ограничениям и требованиям:
Новый комплект тестов состоит из 8 целочисленных программ, написанных на языке Си и 10 программ вещественной арифметики, написанных на Фортране. Новые метрики получили соответствующие названия: SPECint95, SPECfp95, SPECint_base95, SPECfp_base95, SPECrate_int95, SPECrate_fp95, SPECrate_base_int95 и SPECrate_base_fp95.
Тесты TPC
Тесты TPCПо мере расширения использования компьютеров при обработке транзакций в сфере бизнеса все более важной становится возможность справедливого сравнения систем между собой. С этой целью в 1988 году был создан Совет по оценке производительности обработки транзакций (TPC - Transaction Processing Performance Council), который представляет собой бесприбыльную организацию. Любая компания или организация может стать членом TPC после уплаты соответствующего взноса. На сегодня членами TPC являются практически все крупнейшие производители аппаратных платформ и программного обеспечения для автоматизации коммерческой деятельности. К настоящему времени TPC создал три тестовых пакета для обеспечения объективного сравнения различных систем обработки транзакций и планирует создать новые оценочные тесты.
В компьютерной индустрии термин транзакция (transaction) может означать почти любой вид взаимодействия или обмена информацией. Однако в мире бизнеса "транзакция" имеет вполне определенный смысл: коммерческий обмен товарами, услугами или деньгами. В настоящее время практически все бизнес-транзакции выполняются с помощью компьютеров. Наиболее характерными примерами систем обработки транзакций являются системы управления учетом, системы резервирования авиабилетов и банковские системы. Таким образом, необходимость стандартов и тестовых пакетов для оценки таких систем все больше усиливается.
До 1988 года отсутствовало общее согласие относительно методики оценки систем обработки транзакций. Широко использовались два тестовых пакета: Дебет/Кредит и TPI. Однако эти пакеты не позволяли осуществлять адекватную оценку систем: они не имели полных, основательных спецификаций; не давали объективных, проверяемых результатов; не содержали полного описания конфигурации системы, ее стоимости и методологии тестирования; не обеспечивали объективного, беспристрастного сравнения одной системы с другой.
Чтобы решить эти проблемы, и была создана организация TPC, основной задачей которой является точное определение тестовых пакетов для оценки систем обработки транзакций и баз данных, а также для распространения объективных, проверяемых данных в промышленности.
TPC публикует спецификации тестовых пакетов, которые регулируют вопросы, связанные с работой тестов. Эти спецификации гарантируют, что покупатели имеют объективные значения данных для сравнения производительности различных вычислительных систем. Хотя реализация спецификаций оценочных тестов оставлена на усмотрение индивидуальных спонсоров тестов, сами спонсоры, объявляя результаты TPC, должны представить TPC детальные отчеты, документирующие соответствие всем спецификациям. Эти отчеты, в частности, включают конфигурацию системы, методику калькуляции цены, диаграммы значений производительности и документацию, показывающую, что тест соответствует требованиям атомарности, согласованности, изолированности и долговечности
(ACID - atomicity, consistency, isolation, and durability), которые гарантируют, что все транзакции из оценочного теста обрабатываются должным образом.
Работой TPC руководит Совет Полного Состава (Full Council), который принимает все решения; каждая компания-участник имеет один голос, а для того, чтобы провести какое-либо решение требуется две трети голосов. Управляющий Комитет (Steering Committee), состоящий из пяти представителей и избираемый ежегодно, надзирает за работой администрации TPC, поддерживает и обеспечивает все направления и рекомендации для членов Совета Полного Состава и Управляющего Комитета.
В составе TPC имеются два типа подкомитетов: постоянные подкомитеты, которые управляют администрацией TPC, осуществляют связи с общественностью и обеспечивают выпуск документации; и технические подкомитеты, которые формируются для разработки предложений по оценочным тестам и распускаются после того, как их работа по разработке завершена.
Типичная топология сети при организации связи между зданиями

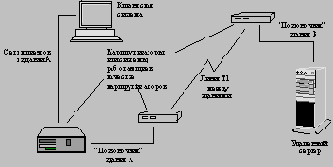

Рисунок 4.6. Типичная топология сети при организации связи между зданиями
На первый взгляд кажется, что эти линии значительно более медленные по сравнению с локальными сетями, к которым они подсоединяются. Однако в действительности быстрые последовательные линии (Т1) обеспечивают пропускную способность гораздо более близкую к реальной пропускной способности локальных сетей. Это происходит потому, что последовательные линии могут использоваться почти со 100% загрузкой без чрезмерных накладных расходов, в то время как сети Ethernet обычно насыщаются уже примерно при 440 Кбайт/с (3.5 Мбит/с), что всего примерно вдвое превышает пропускную способность линии Т1. По этой причине файловый сервис по высокоскоростным последовательным линиям связи возможен и позволяет передавать данные с приемлемыми скоростями. В частности, такая организация оказывается полезной при передаче данных между удаленными офисами. В приложениях с интенсивной обработкой атрибутов работа NFS по глобальным сетям может быть успешной, если задержка выполнения операций не является критичной. В глобальной сети короткие пакеты передаются через каждый сегмент достаточно быстро (при высокой пропускной способности), хотя задержки маршрутизации и самой среды часто вызывают значительную задержку выполнения операций.
Выводы:
Типовая архитектура мультипроцессорной системы с общей памятью

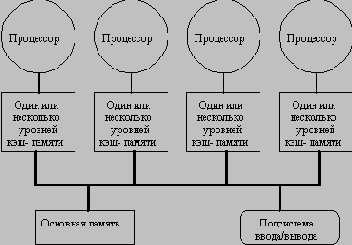

Рисунок 5.40. Типовая архитектура мультипроцессорной системы с общей памятью
Типовая среда обработки транзакций и соответствующие оценочные тесты TPC
Рисунок 3.2. Типовая среда обработки транзакций и соответствующие оценочные тесты TPC
Типовой пример использования NFS
Типовой пример использования NFSВ конце концов примеры использования большинства приложений показывают, что клиенты нагружают сервер очень неравномерно. Рассмотрим работу с типичным приложением. Обычно пользователь должен прежде всего считать двоичный код приложения, выполнить ту часть кода, которая отвечает за организацию диалога с пользователем, который должен определить необходимый для работы набор данных. Затем приложение читает набор данных с диска (возможно удаленного). Далее пользователь взаимодействует с приложением манипулируя представлением данных в основной памяти. Эта фаза продолжается большую части времени работы приложения до тех пор, пока в конце концов модифицированный набор данных не запишется на диск. Большинство (но не все) приложения следуют этой универсальной схеме работы, часто с повторяющимися фазами. Приведенные ниже рисунки иллюстрирую типичную нагрузку NFS.
Типовые значения ключевых параметров для кэш-памяти рабочих станций и серверов
Рисунок 5.36. Типовые значения ключевых параметров для кэш-памяти рабочих станций и серверовВсе термины, которые были определены раньше могут быть использованы и для кэш-памяти, хотя слово "строка" (line) часто употребляется вместо слова "блок" (block).
На рисунке 5.36 представлен типичный набор параметров, который используется для описания кэш-памяти.
Рассмотрим организацию кэш-памяти более детально, отвечая на четыре вопроса об иерархии памяти.
Точность прогноза для адресов возврата
Рисунок 5.31. Точность прогноза для адресов возврата
Управление командами плавающей точки
Рисунок 6.11. Управление командами плавающей точки
Конвейер целочисленного устройства включает шесть ступеней: Чтение из кэша команд (IR), Чтение операндов (OR), Выполнение/Чтение из кэша данных (DR), Завершение чтения кэша данных (DRC), Запись в регистры (RW) и Запись в кэш данных (DW). На ступени ID выполняется выборка команд. Реализация механизма выдачи двух команд требует небольшого буфера предварительной выборки, который обеспечивает предварительную выборку команд за два такта до начала работы ступени IR. Во время выполнения на ступени OR все исполнительные устройства декодируют поля операндов в команде и начинают вычислять результат операции. На ступени DR целочисленное устройство завершает свою работу. Кроме того, кэш-память данных выполняет чтение, но данные не поступают до момента завершения работы ступени DRC. Результаты операций сложения (ADD) и умножения (MULTIPLY) также становятся достоверными в конце ступени DRC. Запись в универсальные регистры и регистры плавающей точки производится на ступени RW. Запись в кэш данных командами записи (STORE) требует двух тактов. Наиболее раннее двухтактное окно команды STORE возникает на ступенях RW и DW. Однако это окно может сдвигаться, поскольку записи в кэш данных происходят только когда появляется следующая команда записи. Операции деления и вычисления квадратного корня для чисел с плавающей точкой заканчиваются на много тактов позже ступени DW.
Конвейер проектировался с целью максимального увеличения времени, необходимого для выполнения чтения внешних кристаллов SRAM кэш-памяти данных. Это позволяет максимизировать частоту процессора при заданной скорости SRAM. Все команды загрузки (LOAD) выполняются за один такт и требуют только одного такта полосы пропускания кэш-памяти данных. Поскольку кэши команд и данных размещены на разных шинах, в конвейере отсутствуют какие-либо потери, связанные с конфликтами по обращениям в кэш данных и кэш команд.
Процессор может в каждом такте выдавать на выполнение одну целочисленную команду и одну команду плавающей точки.
Полоса пропускания кэша команд достаточна для поддержания непрерывной выдачи двух команд в каждом такте. Отсутствуют какие-либо ограничения по выравниванию или порядку следования пары команд, которые выполняются вместе. Кроме того, отсутствуют потери тактов, связанных с переключением с выполнения двух команд на выполнение одной команды. Специальное внимание было уделено тому, чтобы выдача двух команд в одном такте не приводила к ограничению тактовой частоты. Чтобы добиться этого, в кэше команд был реализован специально предназначенный для этого заранее декодируемый бит, чтобы отделить команды целочисленного устройства от команд устройства плавающей точки. Этот бит предварительного декодирования команд минимизирует время, необходимое для правильного разделения команд.
Потери, связанные с зависимостями по данным и управлению, в этом конвейере минимальны. Команды загрузки выполняются за один такт, за исключением случая, когда последующая команда пользуется регистром-приемником команды LOAD. Как правило компилятор позволяет обойти подобные потери одного такта. Для уменьшения потерь, связанных с командами условного перехода, в процессоре используется алгоритм прогнозирования направления передачи управления. Для оптимизации производительности циклов передачи управления вперед по программе прогнозируются как невыполняемые переходы, а передачи управления назад по программе - как выполняемые переходы. Правильно спрогнозированные условные переходы выполняются за один такт.
Количество тактов, необходимое для записи слова или двойного слова командой STORE уменьшено с трех до двух тактов. В более ранних реализациях архитектуры PA-RISC был необходим один дополнительный такт для чтения тега кэша, чтобы гарантировать попадание, а также для того, чтобы объединить старые данные строки кэш-памяти данных с записываемыми данными. PA 7100 использует отдельную шину адресного тега, чтобы совместить по времени чтение тега с записью данных предыдущей команды STORE. Кроме того, наличие отдельных сигналов разрешения записи для каждого слова строки кэш-памяти устраняет необходимость объединения старых данных с новыми, поступающими при выполнении команд записи слова или двойного слова.
Этот алгоритм требует, чтобы запись в микросхемы SRAM происходила только после того, когда будет определено, что данная запись сопровождается попаданием в кэш и не вызывает прерывания. Это требует дополнительной ступени конвейера между чтением тега и записью данных. Такая конвейеризация не приводит к дополнительным потерям тактов, поскольку в процессоре реализованы специальные цепи обхода, позволяющие направить отложенные данные команды записи последующим командам загрузки или командам STORE, записывающим только часть слова. Для данного процессора потери конвейера для команд записи слова или двойного слова сведены к нулю, если непосредственно последующая команда не является командой загрузки или записи. В противном случае потери равны одному такту. Потери на запись части слова могут составлять от нуля до двух тактов. Моделирование показывает, что подавляющее большинство команд записи в действительности работают с однословным или двухсловным форматом.
Все операции с плавающей точкой, за исключением команд деления и вычисления квадратного корня, полностью конвейеризованы и имеют двухтактную задержку выполнения как в режиме с одинарной, так и с двойной точностью. Процессор может выдавать на выполнение независимые команды с плавающей точкой в каждом такте при отсутствии каких-либо потерь. Последовательные операции с зависимостями по регистрам приводят к потере одного такта. Команды деления и вычисления квадратного корня выполняются за 8 тактов при одиночной и за 15 тактов при двойной точности. Выполнение команд не останавливается из-за команд деления/вычисления квадратного корня до тех пор, пока не потребуется регистр результата или не будет выдаваться следующая команда деления/вычисления квадратного корня.
Процессор может выполнять параллельно одну целочисленную команду и одну команду с плавающей точкой. При этом "целочисленными командами" считаются и команды загрузки и записи регистров плавающей точки, а "команды плавающей точки" включают команды FMPYADD и FMPYSUB.
Эти последние команды объединяют операцию умножения с операциями сложения или вычитания соответственно, которые выполняются параллельно. Пиковая производительность составляет 200 MFLOPS для последовательности команд FMPYADD, в которых смежные команды независимы по регистрам.
Потери для операций плавающей точки, использующих предварительную загрузку операнда командой LOAD, составляют один такт, если команды загрузки и плавающей арифметики являются смежными, и два такта, если они выдаются для выполнения одновременно. Для команды записи, использующей результат операции с плавающей точкой, потери отсутствуют, даже если они выполняются параллельно.
Потери, возникающие при промахах в кэше данных, минимизируются посредством применения четырех разных методов: "попадание при промахе" для команд LOAD и STORE, потоковый режим работы с кэшем данных, специальная кодировка команд записи, позволяющая избежать копирования строки, в которой произошел промах, и семафорные операции в кэш-памяти. Первое свойство позволяет во время обработки промаха в кэше данных выполнять любые типы других команд. Для промахов, возникающих при выполнении команды LOAD, обработка последующих команд может продолжаться до тех пор, пока регистр результата команды LOAD не потребуется в качестве регистра операнда для другой команды. Компилятор может использовать это свойство для предварительной выборки в кэш необходимых данных задолго до того момента, когда они действительно потребуются. Для промахов, возникающих при выполнении команды STORE, обработка последующих команд загрузки или операций записи в части одного слова продолжается до тех пор, пока не возникает обращений к строке, в которой произошел промах. Компилятор может использовать это свойство для выполнения команд на фоне записи результатов предыдущих вычислений. Во время задержки, связанной с обработкой промаха, другие команды LOAD и STORE, для которых происходит попадание в кэш данных, могут выполняться как и другие команды целочисленной арифметики и плавающей точки.
В течение всего времени обработки промаха команды STORE, другие команды записи в ту же строку кэш-памяти могут происходить без дополнительных потерь времени. Для каждого слова в строке кэш-памяти процессор имеет специальный индикационный бит, предотвращающий копирование из памяти тех слов строки, которые были записаны командами STORE. Эта возможность применяется к целочисленным и плавающим операциям LOAD и STORE.
Выполнение команд останавливается, когда регистр-приемник команды LOAD, выполняющейся с промахом, требуется в качестве операнда другой команды. Свойство "потоковости" позволяет продолжить выполнение как только нужное слово или двойное слово возвращается из памяти. Таким образом, выполнение команд может продолжаться как во время задержки, связанной с обработкой промаха, так и во время заполнения соответствующей строки при промахе.
При выполнении блочного копирования данных в ряде случаев компилятор заранее знает, что запись должна осуществляться в полную строку кэш-памяти. Для оптимизации обработки таких ситуаций архитектура PA-RISC 1.1 определяет специальную кодировку команд записи ("блочное копирование"), которая показывает, что аппаратуре не нужно осуществлять выборку из памяти строки, при обращении к которой может произойти промах кэш-памяти. В этом случае время обращения к кэшу данных складывается из времени, которое требуется для копирования в память старой строки кэш-памяти по тому же адресу в кэше (если он "грязный") и времени, необходимого для записи нового тега кэша. В процессоре PA 7100 такая возможность реализована как для привилегированных, так и для непривилегированных команд.
Последнее улучшение управления кэшем данных связано с реализацией семафорных операций "загрузки с обнулением" непосредственно в кэш-памяти. Если семафорная операция выполняется в кэше, то потери времени при ее выполнении не превышают потерь обычных операций записи. Это не только сокращает конвейерные потери, но и снижает трафик шины памяти.
В архитектуре PA-RISC 1. 1 предусмотрен также другой тип специального кодирования команд, который устраняет требование синхронизации семафорных операций с устройствами ввода/вывода.
Управление кэш-памятью команд позволяет при промахе продолжить выполнение команд сразу же после поступления отсутствующей в кэше команды из памяти. 64-битовая магистраль данных, используемая для заполнения блоков кэша команд, соответствует максимальной полосе пропускания внешней шины памяти 400 Мбайт/с при тактовой частоте 100 МГц.
В процессоре предусмотрен также ряд мер по минимизации потерь, связанных с преобразованиями виртуальных адресов в физические.
Конструкция процессора обеспечивает реализацию двух способов построения многопроцессорных систем. При первом способе каждый процессор подсоединяется к интерфейсному кристаллу, который наблюдает за всеми транзакциями на шине основной памяти. В такой системе все функции по поддержанию когерентного состояния кэш-памяти возложены на интерфейсный кристалл, который посылает процессору соответствующие транзакции. Кэш данных построен на принципах отложенного обратного копирования и для каждого блока кэш-памяти поддерживаются биты состояния "частный" (private), "грязный" (dirty) и "достоверный" (valid), значения которых меняются в соответствии с транзакциями, которые выдает или принимает процессор.
Второй способ организации многопроцессорной системы позволяет объединить два процессора и контроллер памяти и ввода-вывода на одной и той же локальной шине памяти. В такой конфигурации не требуется дополнительных интерфейсных кристаллов и она совместима с существующей системой памяти. Когерентность кэш-памяти обеспечивается наблюдением за локальной шиной памяти. Пересылки строк между кэшами выполняются без участия контроллера памяти и ввода-вывода. Такая конфигурация обеспечивает возможность построения очень дешевых высокопроизводительных многопроцессорных систем.
Процессор поддерживает ряд операций, необходимых для улучшения графической производительности рабочих станций серии 700: блочные пересылки, Z-буфери-зацию, интерполяцию цветов и команды пересылки данных с плавающей точкой для обмена с пространством ввода/вывода.
Процессор построен на базе технологического процесса КМОП с проектными нормами 0.8 микрон, что обеспечивает тактовую частоту 100 МГц.
Упрощенная блок-схема отображения целочисленных команд

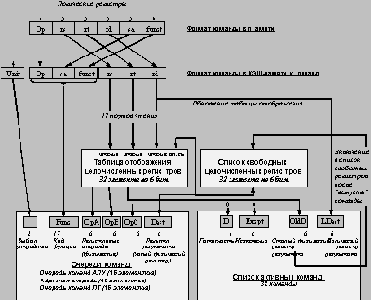

Рисунок 6.14. Упрощенная блок-схема отображения целочисленных команд
Команды выбираются из кэша команд и помещаются в таблицу отображения. В любой момент времени каждый из 64 номеров физических регистров находится в одном из трех указанных на рисунке блоков.
Список активных команд длиною 32 элемента может хранить упорядоченную в соответствии с программой последовательность команд, которые могут находиться в обработке в любой данный момент времени. Команды из очереди целочисленных команд могут выполняться неупорядочено и записывать результаты в физические регистры, но порядок их окончательного завершения определяется списком активных команд.
Каждая команда может уникально идентифицироваться своим положением в списке активных команд. Поэтому каждую команду в очереди и в соответствующем исполнительном устройстве сопровождает 5-битовая метка, называемая тегом команды. Этот тег и определяет положение команды в списке активных команд. Когда в исполнительном устройстве заканчивается выполнение команды, тег позволяет очень просто ее отыскать в списке активных команд и пометить как выполненную. Когда результат операции из исполнительного устройства записывается в физический регистр, номер этого физического регистра становится больше не нужным и может быть затем возвращен в список свободных регистров, а соответствующая команда перестает быть активной.
Когда в процессе переименования из списка свободных регистров выбирается очередной номер физического регистра, он передается в таблицу отображения, которая обновляется. При этом старый номер регистра, соответствующий определенному в команде логическому регистру результата, помещается из таблицы отображения в список активных команд. Этот номер остается в списке активных команд до тех пор, пока соответствующая команда не "выпустится" (graduate), т.е. завершится в заданном программой порядке. Команда может "выпуститься" только после того, как успешно завершится выполнение всех предыдущих команд.
Микропроцессор R10000 содержит 64 физических и 32 логических целочисленных регистра. Список активных команд может содержать максимально 32 элемента. Список свободных регистров также может максимально содержать 32 значения. Если список активных команд полон, то могут быть 32 "зафиксированных" и 32 временных значения. Отсюда потребность в 64 регистрах.
Упрощенная блок схема процессора Pentium

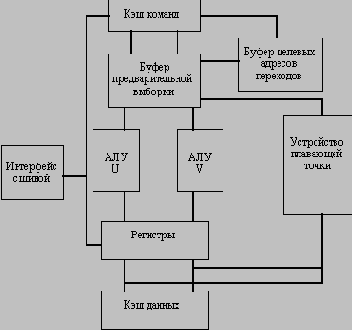

Рисунок 6.1. Упрощенная блок схема процессора Pentium
Следует отметить, что возросшая производительность процессора Pentium требует и соответствующей организации системы на его основе. Компания Intel разработала и поставляет все необходимые для этого наборы микросхем. Прежде всего для согласования скорости с динамической основной памятью необходима кэш-память второго уровня. Контроллер кэш-памяти 82496 и микросхемы статической памяти 82491 обеспечивают построение такой кэш-памяти объемом 256 Кбайт и работу процессора без тактов ожидания. Для эффективной организации систем Intel разработала стандарт на высокопроизводительную локальную шину PCI. Выпускаются наборы микросхем для построения мощных компьютеров на ее основе.
В настоящее время компания Intel разработалаи выпустила новый процессор, продолжающий архитектурную линию x86. Этот процессор получил название P6 или PentiumPro. Он работает с тактовыми частотами 150: 166: 180 и 200 МГц. PentiumPro обеспечивает полную совместимость с процессорами предыдущих поколений. Он предназначен главным образом для поддержки высокопроизводительных 32-битовых вычислений в области САПР, трехмерной графики и мультимедиа: а также широкого круга коммерческих приложений баз данных. По результатам испытаний на тестах SPEC (8.58 SPECint95 и 6.48 SPECfp95) процессор PentiumPro по производительности целочисленных операций в текущий момент времени вышел на третье место в мировой классификации, уступая только 180 МГц HP PA-8000 и 400 МГц DEC Alpha. Для достижения такой производительности необходимо использование технических решений, широко применяющихся при построении RISC-процессоров:
Кроме того, в борьбу за новое поколение процессоров x86 включились компании, ранее занимавшиеся изготовлением Intel-совместимых процессоров. Это компании Advanced Micro Devices (AMD), Cyrix Corp и NexGen. С точки зрения микроархитектуры наиболее близок к Pentium процессор М1 компании Cyrix, который должен появиться на рынке в ближайшее время. Также как и Pentium он имеет два конвейера и может выполнять до двух команд в одном такте. Однако в процессоре М1 число случаев, когда операции могут выполняться попарно, значительно увеличено. Кроме того в нем применяется методика обходов и ускорения пересылки данных, позволяющая устранить приостановку конвейеров во многих ситуациях, с которыми не справляется Pentium. Процессор содержит 32 физических регистра (вместо 8 логических, предусмотренных архитектурой x86) и применяет методику переименования регистров для устранения зависимостей по данным. Как и Pentium, процессор M1 для прогнозирования направления перехода использует буфер целевых адресов перехода емкостью 256 элементов, но кроме того поддерживает специальный стек возвратов, отслеживающий вызовы процедур и последующие возвраты.
Процессоры К5 компании AMD и Nx586 компании NexGen используют в корне другой подход. Основа их процессоров - очень быстрое RISC-ядро, выполняющее высокорегулярные операции в суперскалярном режиме. Внутренние форматы команд (ROP у компании AMD и RISC86 у компании NexGen) соответствуют традиционным системам команд RISC-процессоров. Все команды имеют одинаковую длину и кодируются в регулярном формате. Обращения к памяти выполняются специальными командами загрузки и записи. Как известно, архитектура x86 имеет очень сложную для декодирования систему команд. В процессорах K5 и Nx586 осуществляется аппаратная трансляция команд x86 в команды внутреннего формата, что дает лучшие условия для распараллеливания вычислений. В процессоре К5 имеются 40, а в процессоре Nx586 22 физических регистра, которые реализуют методику переименования. В процессоре К5 информация, необходимая для прогнозирования направления перехода, записывается прямо в кэш команд и хранится вместе с каждой строкой кэш-памяти. В процессоре Nx586 для этих целей используется кэш-память адресов переходов на 96 элементов.
Таким образом, компания Intel больше не обладает монополией на методы конструирования высокопроизводительных процессоров x86, и можно ожидать появления новых процессоров, не только не уступающих, но и возможно превосходящих по производительности процессоры компании, стоявшей у истоков этой архитектуры. Следует отметить, что сама компания Intel заключила стратегическое соглашение с компанией Hewlett-Packard на разработку следующего поколения микропроцессоров, в которых архитектура x86 будет сочетаться с архитектурой очень длинного командного слова (VLIW -архитектурой). Появление этих микропроцессоров не ожидается до конца 1998 года.
Условные команды в современных архитектурах
Рисунок 5.34. Условные команды в современных архитектурахУсловные команды
Условные командыКонцепция, лежащая в основе условных команд, достаточно проста: команда обращается к некоторому условию, оценка которого является частью выполнения команды. Если условие истинно, то команда выполняется нормально; если условие ложно, то выполнение команды осуществляется, как если бы это была пустая команда. Многие новейшие архитектуры включают в себя ту или иную форму условных команд. Наиболее общим примером такой команды является команда условной пересылки, которая выполняет пересылку значения одного регистра в другой, если условие истинно. Такая команда может использоваться для полного устранения условных переходов в простых последовательностях программного кода.
Например, рассмотрим следующий оператор:
if (A=0) {S=T;};
Предполагая, что регистры R1, R2 и R3 хранят значения A, S и T соответственно, представим код этого оператора с командой условного перехода и с командой условной пересылки.
Код с использованием команды условного перехода будет иметь следующий вид:
BEQZ R1,L
MOV R2,R3
L:
Используя команду условной пересылки, которая выполняет пересылку только если ее третий операнд равен нулю, мы можем реализовать этот оператор с помощью одной команды:
CMOVZ R2,R3,R1
Условная команда позволяет преобразовать зависимость по управлению, присутствующую в коде с командой условного перехода, в зависимость по данным. (Это преобразование используется также в векторных машинах, в которых оно называется if-преобразованием (if-convertion)). Для конвейерной машины такое преобразование позволяет перенести точку, в которой должна разрешаться зависимость, от начала конвейера, где она разрешается для условных переходов, в конец конвейера, где происходит запись в регистр.
Одним из примеров использования команд условной пересылки является реализация функции вычисления абсолютного значения: A = abs (B), которая реализуется оператором
if (B<0) {A=-B} else {A=B}.
Этот оператор if может быть реализован парой команд условных пересылок или командой безусловной пересылки (A=B), за которой следует команда условной пересылки (A=-B).
Условные команды могут использоваться также для улучшения планирования в суперскалярных или VLIW-процессорах. Ниже приведен пример кодовой последовательности для суперскалярной машины с одновременной выдачей для выполнения не более двух команд. При этом в каждом такте может выдаваться комбинация одной команды обращения к памяти и одной команды АЛУ или только одна команда условного перехода:
LW R1,40(R2) ADD R3,R4,R5
ADD R6,R3,R7
BEQZ R10,L
LW R8,20(R10)
LW R9,0(R8)
Эта последовательность теряет слот операции обращения к памяти во втором такте и приостанавливается из-за зависимости по данным, если переход невыполняемый, поскольку вторая команда LW после перехода зависит от предыдущей команды загрузки. Если доступна условная версия команды LW, то команда LW, немедленно следующая за переходом (LW R8,20(R10)), может быть перенесена во второй слот выдачи. Это улучшает время выполнения на несколько тактов, поскольку устраняет один слот выдачи команды и сокращает приостановку конвейера для последней команды последовательности.
Для успешного использования условных команд в примерах, подобных этому, семантика команды должна определять команду таким образом, чтобы не было никакого побочного эффекта, если условие не выполняется. Это означает, что если условие не выполняется, команда не должна записывать результат по месту назначения, а также не должна вызывать исключительную ситуацию. Как показывает вышеприведенный пример, способность не вызывать исключительную ситуацию достаточно важна: если регистр R10 содержит нуль, команда LW R8,20(R10), выполненная безусловно, возможно вызовет исключительную ситуацию по защите памяти, а эта исключительная ситуация не должна возникать. Именно эта вероятность возникновения исключительной ситуации не дает возможность компилятору просто перенести команду загрузки R8 через команду условного перехода. Конечно, если условие удовлетворено, команда LW все еще может вызвать исключительную ситуацию (например, ошибку страницы), и аппаратура должна воспринять эту исключительную ситуацию, поскольку она знает, что управляющее условие истинно.
Условные команды определенно полезны для реализации коротких альтернативных потоков управления. Тем не менее полезность условных команд существенно ограничивается несколькими факторами:
Если условные команды являются более дорогими с точки зрения скорости выполнения, то их следует использовать осмысленно.
По этим причинам во многих современных архитектурах используется небольшое число условных команд (наиболее популярными являются команды условных пересылок), хотя некоторые из них включают условные версии большинства команд (рисунок 5.34).
| Alpha | HP-PA | MIPS | PowerPC | SPARC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Условная пересылка |
Любая команда типа регистр-регистр может аннулировать следующую команду, делая ее условной | Условная пересылка |
Условная пересылка |
Условная пересылка |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Устранение зависимостей по данным и механизмы динамического планирования
Устранение зависимостей по данным и механизмы динамического планированияУстройства архивирования информации
Устройства архивирования информацииВ качестве носителя для резервного копирования информации обычно используется магнитная лента. Резервное копирование предполагает использование различных стратегий и различных конфигураций оборудования в зависимости от требований пользователя. При планировании и создании системы этим вопросам приходится уделять большое внимание, так как обычно требования к системе резервного копирования выходят далеко за рамки простого обеспечения емкости носителя, превышающей емкость дисковой памяти системы, или выбора скорости операций копирования на магнитную ленту. Среди этих вопросов следует выделить, например, такие как определение количества клиентов, копирование данных которых должно осуществляться одновременно; цикличность операций копирования, т.е. по каким дням и в какие часы такое копирование должно осуществляться, а также уровень копирования (полное, частичное или смешанное); определение устройств на которых должно выполняться резервное копирование и т.д.
В настоящее время в большинстве систем накопители на магнитных лентах (НМЛ) обычно подсоединяются к компьютеру с помощью шины SCSI. Очень часто к этой же шине подсоединяются и дисковые накопители. К сожалению, высокий коэффициент использования шины SCSI практически всеми применяемыми в настоящее время типами НМЛ становится критическим фактором при организации резервного копирования и восстановления информации особенно в больших серверах с высокой степенью готовности. В таблице 5.1 приведены типичные параметры НМЛ. Очевидно такая высокая загрузка шины SCSI (до 20 - 65 % пропускной способности шины) при работе НМЛ накладывает определенные ограничения как на конфигурацию и типы применяемых НМЛ, так и на организацию самого резервного копирования.
Устройства плавающей точки
Устройства плавающей точкиВ микропроцессоре R10000 реализованы два основных устройства плавающей точки. Устройство сложения обрабатывает операции сложения, а устройство умножения - операции умножения. Кроме того, существуют два вторичных устройства плавающей точки, которые обрабатывают длинные операции деления и вычисления квадратного корня.
Время выполнения команд сложения, вычитания и преобразования типов равно двум тактам, а скорость их поступления в устройство составляет 1 команда/такт. Эти команды обрабатываются в устройстве сложения. Команды преобразования целочисленных значений в значения с плавающей точкой с однократной точностью имеют задержку в 4 такта, поскольку они должны пройти через устройство сложения дважды.
В устройстве умножения обрабатываются все операции умножения с плавающей точкой. Время их выполнения составляет два такта, а скорость поступления - 1 команда/такт. Устройства деления и вычисления квадратного корня выполняют операции с использованием итерационных алгоритмов. Эти устройства не конвейеризованы и не могут начать выполнение следующей операции до тех пор, пока не завершилось выполнение текущей команды. Таким образом, скорость повторения этих операций примерно равна задержке их выполнения. Порты умножителя являются общими и для устройств деления и вычисления квадратного корня. В начале и в конце операции теряется по одному такту (для выборки операндов и для записи результата).
Операция с плавающей точкой "умножить-сложить", которая в вычислительных программах возникает достаточно часто, выполняется с использованием двух отдельных операций: операции умножения и операции сложения. Команда "умножить-сложить" (MADD) имеет задержку 4 такта и скорость повторения 1 команда/ такт. Эта составная команда увеличивает производительность за счет устранения выборки и декодирования дополнительной команды.
Устройства деления и вычисления квадратного корня используют раздельные цепи и могут работать одновременно. Однако очередь команд плавающей точки не может выдать для выполнения обе команды в одном и том же такте.
Устройство загрузки/записи и TLB
Устройство загрузки/записи и TLBУстройство загрузки/записи содержит очередь адресов, устройство вычисления адреса, устройство преобразования виртуальных адресов в физические (TLB), стек адресов, буфер записи и кэш-память данных первого уровня. Устройство загрузки/записи выполняет команды загрузки, записи, предварительной выборки, а также команды работы с кэш-памятью.
Выполнение всех команд загрузки и записи начинается с трехтактной последовательности, во время которой осуществляется выдача команды, вычисление виртуального адреса и его преобразование в физический. Преобразование адреса осуществляется во время выполнения команды только однажды. Производится обращение к кэш-памяти данных, и пересылка требуемых данных завершается при наличии данных в кэш-памяти первого уровня.
В случае промаха, или в случае занятости разделяемого порта регистрового файла, обращение к кэшу данных и к тегу должно быть повторено после получения данных либо из кэш-памяти второго уровня, либо из основной памяти.
TLB содержит 64 строки и выполняет преобразование виртуального адреса в физический. Виртуальный адрес для преобразования поступает либо из устройства вычисления адреса, либо из счетчика команд.
Увеличение производительности кэш-памяти
Увеличение производительности кэш-памятиФормула для среднего времени доступа к памяти в системах с кэш-памятью выглядит следующим образом:
Среднее время доступа = Время обращения при попадании + Доля промахов x Потери при промахе
Эта формула наглядно показывает пути оптимизации работы кэш-памяти: сокращение доли промахов, сокращение потерь при промахе, а также сокращение времени обращения к кэш-памяти при попадании. На рисунке 5.38 кратко представлены различные методы, которые используются в настоящее время для увеличения производительности кэш-памяти. Использование тех или иных методов определяется прежде всего целью разработки, при этом конструкторы современных компьютеров заботятся о том, чтобы система оказалась сбалансированной по всем параметрам.
Увеличение разрядности основной памяти
Увеличение разрядности основной памятиКэш-память первого уровня во многих случаях имеет физическую ширину шин данных соответствующую количеству разрядов в слове, поскольку большинство компьютеров выполняют обращения именно к этой единице информации. В системах без кэш-памяти второго уровня ширина шин данных основной памяти часто соответствует ширине шин данных кэш-памяти. Удвоение или учетверение ширины шин кэш-памяти и основной памяти удваивает или учетверяет соответственно полосу пропускания системы памяти.
Реализация более широких шин вызывает необходимость мультиплексирования данных между кэш-памятью и процессором, поскольку основной единицей обработки данных в процессоре все еще остается слово. Эти мультиплексоры оказываются на критическом пути поступления информации в процессор. Кэш-память второго уровня несколько смягчает эту проблему, т.к. в этом случае мультиплексоры могут располагаться между двумя уровнями кэш-памяти, т.е. вносимая ими задержка не столь критична. Другая проблема, связанная с увеличением разрядности памяти, определяется необходимостью определения минимального объема (инкремента) для поэтапного расширения памяти, которое часто выполняется самими пользователями на месте эксплуатации системы. Удвоение или учетверение ширины памяти приводит к удвоению или учетверению этого минимального инкремента. Наконец, имеются проблемы и с организацией коррекции ошибок в системах с широкой памятью.
Примером организации широкой основной памяти является система Alpha AXP 21064, в которой кэш второго уровня, шина памяти и сама память имеют разрядность в 256 бит.
Вопросы разработки
Вопросы разработкиИмеется несколько важных вопросов, которые рассматриваются при разработке распределенных файловых систем. Они касаются функциональных возможностей, семантики и производительности системы. Различные файловые системы можно сравнивать между собой, выясняя как они решают эти вопросы:
Временные параметры ДЗУПВ (в последней строке приведены ожидаемые параметры)
Рисунок 5.39. Временные параметры ДЗУПВ (в последней строке приведены ожидаемые параметры)Хотя для организации кэш-памяти в большей степени важно уменьшение задержки памяти, чем увеличение полосы пропускания. Однако при увеличении полосы пропускания памяти возможно увеличение размера блоков кэш-памяти без заметного увеличения потерь при промахах.
Основными методами увеличения полосы пропускания памяти являются: увеличение разрядности или "ширины" памяти, использование расслоения памяти, использование независимых банков памяти, обеспечение режима бесконфликтного обращения к банкам памяти, использование специальных режимов работы динамических микросхем памяти.
Выбор типа сети и количества клиентов
Выбор типа сети и количества клиентовУчитывая вышеизложенные соображения, для определения надлежащего типа и числа сетей могут быть использованы следующие эмпирические правила:
Выполнение по предположению (speculation)
Выполнение по предположению (speculation)Поддерживаемое аппаратурой выполнение по предположению позволяет выполнить команду до момента определения направления условного перехода, от которого данная команда зависит. Это снижает потери, которые возникают при наличии в программе зависимостей по управлению. Чтобы понять, почему выполнение по предположению оказывается полезным, рассмотрим следующий простой пример программного кода, который реализует проход по связанному списку и инкрементирование каждого элемента этого списка:
for (p=head; p <> nil; *p=*p.next) {
*p.value = *p.value+1;
}
Подобно циклам for, с которыми мы встречались в более ранних разделах, разворачивание этого цикла не увеличит степени доступного параллелизма уровня команд. Действительно, каждая развернутая итерация будет содержать оператор if и выход из цикла. Ниже приведена последовательность команд в предположении, что значение head находится в регистре R4, который используется для хранения p, и что каждый элемент списка состоит из поля значения и следующего за ним поля указателя. Проверка размещается внизу так, что на каждой итерации цикла выполняется только один переход.
J looptest
start: LW R5,0(R4)
ADDI R5,R5,#1
SW 0(R4),R5
LW R4,4(R4)
looptest: BNEZ R4,start
Развернув цикл однажды можно видеть, что разворачивание в данном случае не помогает:
J looptest
start: LW R5,0(R4)
ADDI R5,R5,#1
SW 0(R4),R5
LW R4,4(R4)
BNEZ R4,end
LW R5,0(R4)
ADDI R5,R5,#1
SW 0(R4),R5
LW R4,4(R4)
looptest: BNEZ R4,start
end:
Даже прогнозируя направление перехода мы не можем выполнять с перекрытием команды из двух разных итераций цикла, и условные команды в любом случае здесь не помогут. Имеются несколько сложных моментов для выявления параллелизма из этого развернутого цикла:
Вместе эти условия означают, что мы не можем совмещать выполнение никаких команд между последовательными итерациями цикла! Имеется небольшая возможность совмещения посредством переименования регистров либо аппаратными, либо программными средствами, если цикл развернут, так что вторая загрузка более не антизависит от SW и может быть перенесена выше.
В альтернативном варианте, при выполнении по предположению, что переход не будет выполняться, мы можем попытаться совместить выполнение последовательных итераций цикла. Действительно, это в точности то, что делает компилятор с планированием трасс. Когда направление переходов может прогнозироваться во время компиляции, и компилятор может найти команды, которые он может безопасно перенести на место перед точкой перехода, решение, базирующееся на технологии компилятора, идеально. Эти два условия являются ключевыми ограничениями для выявления параллелизма уровня команд статически с помощью компилятора. Рассмотрим развернутый выше цикл. Переход просто трудно прогнозируем, поскольку частота, с которой он является выполняемым, зависит от длины списка, по которому осуществляется проход. Кроме того, мы не можем безопасно перенести команду загрузки через переход, поскольку, если содержимое R4 равно nil, то команда загрузки слова, которая использует R4 как базовый регистр, гарантированно приведет к ошибке и обычно сгенерирует исключительную ситуацию по защите. Во многих системах значение nil реализуется с помощью указателя на неиспользуемую страницу виртуальной памяти, что обеспечивает ловушку (trap) при обращении по нему. Такое решение хорошо для универсальной схемы обнаружения указателей на nil, но в данном случае это не очень помогает, поскольку мы можем регулярно генерировать эту исключительную ситуацию, и стоимость обработки исключительной ситуации плюс уничтожения результатов выполнения по предположению будет огромной.
Чтобы преодолеть эти сложности, машина может иметь в своем составе специальные аппаратные средства поддержки выполнения по предположению. Эта методика позволяет машине выполнять команду, которая может быть зависимой по управлению, и избежать любых последствий выполнения этой команды (включая исключительные ситуации), если окажется, что в действительности команда не должна выполняться. Таким образом выполнение по предположению, подобно условным командам, позволяет преодолеть два сложных момента, которые могут возникнуть при более раннем выполнении команд: возможность появления исключительной ситуации и ненужное изменение состояния машины, вызванное выполнением команды. Кроме того, механизмы выполнения по предположению позволяют выполнять команду даже до момента оценки условия командой условного перехода, что невозможно при условных командах. Конечно, аппаратная поддержка выполнения по предположению достаточно сложна и требует значительных аппаратных ресурсов.
Один из подходов, который был хорошо исследован во множестве исследовательских проектов и используется в той или иной степени в машинах, которые разработаны или находятся на стадии разработки в настоящее время, заключается в объединении аппаратных средств динамического планирования и выполнения по предположению. В определенной степени подобную работу делала и IBM 360/91, поскольку она могла использовать средства прогнозирования направления переходов для выборки команд и назначения этих команд на станции резервирования. Механизмы, допускающие выполнение по предположению, идут дальше и позволяют действительно выполнять эти команды, а также другие команды, зависящие от команд, выполняющихся по предположению. Как и для алгоритма Томасуло, поясним аппаратное выполнение по предположению на примере устройства плавающей точки, но все идеи естественно применимы и для целочисленного устройства.
Аппаратура, реализующая алгоритм Томасуло, может быть расширена для обеспечения поддержки выполнения по предположению. С этой целью необходимо отделить средства пересылки результатов команд, которые требуются для выполнения по предположению некоторой команды, от механизма действительного завершения команды.
Имея такое разделение функций, мы можем допустить выполнение команды и пересылать ее результаты другим командам, не позволяя ей однако делать никакие обновления состояния машины, которые не могут быть ликвидированы, до тех пор, пока мы не узнаем, что команда должна безусловно выполниться. Использование цепей ускоренной пересылки также подобно выполнению по предположению чтения регистра, поскольку мы не знаем, обеспечивает ли команда, формирующая значение регистра-источника, корректный результат до тех пор, пока ее выполнение не станет безусловным. Если команда, выполняемая по предположению, становится безусловной, ей разрешается обновить регистровый файл или память. Этот дополнительный этап выполнения команд обычно называется стадией фиксации результатов команды (instruction commit).
Главная идея, лежащая в основе реализации выполнения по предположению, заключается в разрешении неупорядоченного выполнения команд, но в строгом соблюдении порядка фиксации результатов и предотвращением любого безвозвратного действия (например, обновления состояния или приема исключительной ситуации) до тех пор, пока результат команды не фиксируется. В простом конвейере с выдачей одиночных команд мы могли бы гарантировать, что команда фиксируется в порядке, предписанном программой, и только после проверки отсутствия исключительной ситуации, вырабатываемой этой командой, просто посредством переноса этапа записи результата в конец конвейера. Когда мы добавляем механизм выполнения по предположению, мы должны отделить процесс фиксации команды, поскольку он может произойти намного позже, чем в простом конвейере. Добавление к последовательности выполнения команды этой фазы фиксации требует некоторых изменений в последовательности действий, а также в дополнительного набора аппаратных буферов, которые хранят результаты команд, которые завершили выполнение, но результаты которых еще не зафиксированы. Этот аппаратный буфер, который можно назвать буфером переупорядочивания, используется также для передачи результатов между командами, которые могут выполняться по предположению.
Буфер переупорядочивания предоставляет дополнительные виртуальные регистры точно так же, как станции резервирования в алгоритме Томасуло расширяют набор регистров. Буфер переупорядочивания хранит результат некоторой операции в промежутке времени от момента завершения операции, связанной с этой командой, до момента фиксации результатов команды. Поэтому буфер переупорядочивания является источником операндов для команд, точно также как станции резервирования обеспечивают промежуточное хранение и передачу операндов в алгоритме Томасуло. Основная разница заключается в том, что когда в алгоритме Томасуло команда записывает свой результат, любая последующая выдаваемая команда будет выбирать этот результат из регистрового файла. При выполнении по предположению регистровый файл не обновляется до тех пор, пока команда не фиксируется (и мы знаем определенно, что команда должна выполняться); таким образом, буфер переупорядочивания поставляет операнды в интервале между завершением выполнения и фиксацией результатов команды. Буфер переупорядочивания не похож на буфер записи в алгоритме Томасуло, и в нашем примере функции буфера записи интегрированы с буфером переупорядочивания только с целью упрощения. Поскольку буфер переупорядочивания отвечает за хранение результатов до момента их записи в регистры, он также выполняет функции буфера загрузки.
Взаимодействие между приложением, файловой системой виртуальной памяти и NFS

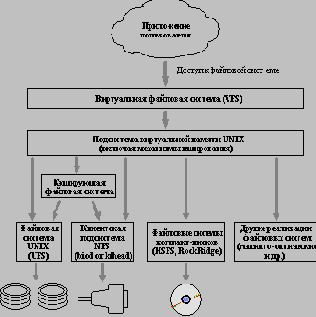

Рисунок 4.5. Взаимодействие между приложением, файловой системой виртуальной памяти и NFS
Работа механизмов кэширования системы виртуальной памяти задерживает, а иногда и полностью отменяет работу NFS. Например, рассмотрим бездисковую рабочую станцию, выполняющую 1-2-3. Если и данные, и двоичные коды приложения размещаются удаленно, система должна будет, как и требуется, загрузить в страницы памяти выполняемые двоичные коды 1-2-3 с помощью NFS. Затем с помощью NFS в память будут загружены данные. Для большинства файлов 1-2-3 на типично сконфигурированной рабочей станции данные будут кэшироваться в памяти и оставаться там в течение значительного времени (скорее минуты, а не секунды). Если открывается и остается открытым временный файл, то само открытие файла выполняется немедленно как на клиенте, так и на сервере, но все обновления содержимого файла обычно кэшируются на некоторое время в клиенте перед передачей на сервер. В соответствии с семантикой UNIX-файла, когда файл закрывается все изменения должны быть записаны на внешнее запоминающее устройство, в данном случае на сервер NFS. В альтернативном варианте кэшированные записи могут записываться на внешнее запоминающее устройство с помощью демонов fsflush (Solaris 2.x) или udpated (Solaris 1.x). Как и в случае обычного дискового ввода/вывода, кэшированные данные ввода/вывода NFS остаются в памяти до тех пор, пока память не потребуется для каких-либо других целей.
Когда операция записи выдана в сервер, он должен зафиксировать эти данные в стабильной памяти перед последующей передачей. Однако на клиенте все происходит несколько иначе. Если снова происходит обращение к кэшированным данным, например, если в нашем примере снова обрабатываются некоторые текстовые страницы 1-2-3, то вместо выдачи запросов к серверу, обращение удовлетворяется прямо из виртуальной памяти клиента. Конечно когда клиенту не хватает памяти, для того чтобы выделить пространство для новых данных модифицированные страницы быстро записываются обратно на сервер, а немодифицированные страницы просто исключаются.
Взаимодействие с системой виртуальной памяти
Взаимодействие с системой виртуальной памятиВ базирующихся на UNIX системах, подобных Solaris, работа подсистемы клиента NFS эквивалентна работе дисковой подсистемы, а именно, она обеспечивает сервис менеджеру виртуальной памяти и, в частности, файловой системе на той же самой основе, что и дисковый сервис, за исключением того, что этот сервис осуществляется с привлечением сети. Это может показаться очевидным, но имеет определенное воздействие на работу системы NFS клиент/сервер. В частности, менеджер виртуальной памяти располагается между приложениями и клиентом NFS. Выполняемые приложениями обращения к файловой системе кэшируются системой виртуальной памяти клиента, сокращая требования клиента к вводу/выводу. Это можно увидеть на рисунке 4.5. Для большинства приложений больший объем памяти на клиенте приводит к меньшей нагрузке на сервер и более высокой общей (т.е. клиент/сервер) производительности системы. Это особенно справедливо для бездисковых клиентов, которые вынуждены использовать NFS в качестве внешнего запоминающего устройства для анонимной памяти.
Взгляд со стороны пользователя
Взгляд со стороны пользователяСервер NFS экспортирует одну или несколько файловых систем. Каждая экспортируемая файловая система может быть либо целым разделом диска либо его поддеревом. (Различные варианты UNIX имеют свои собственные правила дробления экспортируемых систем. Некоторые из них могут, например, разрешать экспортировать только файловую систему целиком, другие - только одно одно поддерево в каждой файловой системе). Сервер может определить, обычно посредством строк в файле /etc/exports, какие клиенты могут иметь доступ к каждой экспортируемой файловой системе, а также разрешенный режим доступа к ней: "только чтение" или "чтение и запись".
Затем клиентские машины могут подмонтировать такую файловую систему или ее поддерево к любому каталогу в своей существующей иерархии файлов, точно так же, как они смогли бы смонтировать любую локальную файловую систему. Клиент может монтировать каталог с режимом "только чтение", даже если сервер экспортирует его в режиме "чтение и запись". NFS поддерживает два типа монтирования: жесткое и мякгое. От типа монтирования зависит поведение клиента в случае, если сервер не отвечает на запрос. Если файловая система смонтирована жестко, клиент продолжает повторные запросы до получения ответа. В случае мягкого монтирования клиент спустя некоторое время отказывается от повторных запросов и получает ошибку. Когда монтирование произведено, клиент может обращаться к файлам в удаленной файловой системе, используя те же самые операции, которые применяются к локальным файлам. Некоторые системы поддерживают также такой тип монтирования, поведение которого соответствует жесткому монтированию при организации повторных попыток смонтировать файловую систему, но оказывается мягким для последующих операций ввода/вывода.
Операции монтирования NFS менее ограничены по сравнению с операциями монтирования локальных файловых систем. Протокол не требует, чтобы вызывающий операцию монтирования пользователь был привилегированным, хотя большинству пользователей навязываются эти требования. (Например, ULTRIX компании Digital позволяет любому пользователю монтировать файловую систему NFS до тех пор, пока этот пользователь имеет права доступа по записи в каталог точки монтирования. Пользователь может монтировать ту же самую файловую систему к нескольким точкам дерева каталогов, даже к своему подкаталогу. Сервер может экспортировать только свои локальные файловые системы и не может пересекать свои собственные точки монтирования во время прохода по путевому имени. Таким образом, чтобы увидеть все файлы сервера, клиент должен смонтировать все его файловые системы.
На рисунке 4.1 приведен пример. Серверная система nfssrv имеет два диска. Она смонтировала диск 1 к каталогу /usr/local диска 0 и экспортировала каталоги /usr и /usr/local. Предположим, что клиент выполняет следующие четыре операции mount:
mount -t nfs nfssrv:/usr /usr
mount -t nfs nfssrv:/usr/u1 /u1
mount -t nfs nfssrv:/usr /users
mount -t nfs nfssrv:/usr/local /usr/local
Заключительные рекомендации по конфигурированию дисков
Заключительные рекомендации по конфигурированию дисковОсновные правила по конфигурированию дисков можно обобщить следующим образом:
в Sun Net Manager для

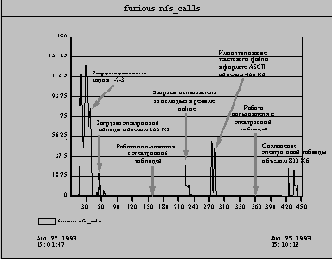

Рисунок 4.2. Журнал трафика NFS в Sun Net Manager для клиента на базе 486/33 PC,использующего Lotus 1-2-3
На рисунке 4.2 показан фрагмент журнала SunNetManager для ПК 486/33, работающих под управлением MS-DOS. Взрывной характер нагрузки клиентов проявляется очень отчетливо: в короткие промежутки времени видны пики, достигающие 100 операций в секунду, но средняя нагрузка невелика - 7 операций в секунду, а типичная нагрузка возможно составляет около 1 операции в секунду. Этот график снимался с интервалом измерений в одну секунду, чтобы просмотреть скорость транзакций при мелкой грануляции.
