Техника защиты компакт-дисков от копирования
Актуальность защиты лазерных дисков сегодня
Актуальность защиты лазерных дисков сегодня как никогда велика. Широкое внедрение распространение бытовых рекордеров позволило пользователем тиражировать диски чуть ли не в промышленных масштабах, ну илиили, по крайней меремере,львиную долю дисков не покупать, а взять взайимыствоватьодалживать у приятелей. В то же время многие shareware-программисты распространяют свои продукты на CD-R дисках по почте, что значительно усложняет задачу хакеров (т.к. если программы нет в открытом доступе в открытом доступе, то как ее прикажете ломать?).
В итоге, пользователи интересуются как ломать защищенные диски, а разработчики –— как защитить эти диски так, чтобы их не взломали. Данная книгаКнига "техника защиты лазерных дисков от копирования" удовлетворяет интересы обоих групп. Она рассказывает о том, как взламываются практически все, существующие на сегодняшний день защитные пакеты, и предлагает ряд новых, принципиально не взламываемых защитных механизмов.
Книга "техника защиты лазерных дисков от копирования" содержит большое количество уникального, ранее нигде не публиковавшегося материала. Она дает читателю исчерпывающее представление о структуре CD и раскрывает множество секретов, известныхм только профессионалам высочайшего класса (да и то
не всем), причем материал изложен ухитряется все это изложить в доступной форме без вышей математике и практически без ассемблера.
Прочитав эту книгу, читатель,
(даже если он и не имеял
специальной подготовки,) научится создавать действительно принципиально некопируемые диски и эта принципиальность будет гарантироваться аппаратными ограничениями современных CD-?R/CD-?RW рекордеров. Помимо того, читатель узнает как избежать конфликтов с нестандартным оборудованием, из-за которых защита отказывается работать у некоторых пользователей или, что еще хуже, приводит к порче их оборудования.
Книга ориентирована на широкой спектр читательской аудитории. По минимуму –— никакой специальной подготовки от читателя и не требуется, он даже может не знать из каких секторов состоит CD-ROM (99% программистов этого, кстати, и не знают). Вся информация, необходимая для осмысленной работы с CD-ROM'ом, изложена непосредственно в самой книге и отсылки к посторонним источникам минимальны. Читатель не обязательно должен уметь программировать, т. к. все необходимые утилиты для анализа/защиты/взлома лазерных дисков уже прилагаются к книге. Наконец, читатель может воспользоватьсядаже не уметь читать, –
автоматическимие копировщикамии, разработаннымие
автором, которые все сделают за него. Так что книгу стоит покупать уже ради одного содержимого прилагаемого к ней CD.
По максимуму –— читатель должен знать математику в объеме вузовской программы, "уметь держать в руках"
дизассемблер и "свободно говорить" на Си и ассемблере. Чтение настоящей книги, конечно, не сделает его "богом", но: безграничную власть над лазерными дисками он все-таки получит и сможет вытворять с ними то, что другим и не снилась.
Адресация секторов

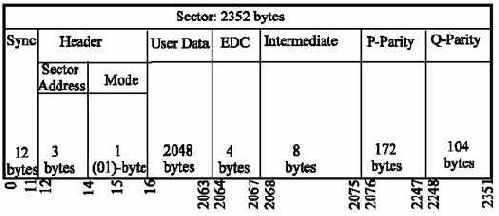

Адресация сектора произошла от аудиодисков и записывается в формате Time—– mm:ss:ff (минуты:секунды:доли, где доля в секунде равна от 0 до 74). Отсчет начинается с начала программной области, т. е. адреса секторов вводной области отрицательные.Для перевода MSF[Y37] [n2k38] адреса в LBA можно воспользоваться следующей формулой: Logical Sector Address = (((Minute*60)+Seconds)*75) –- 150
Alcohol 120%

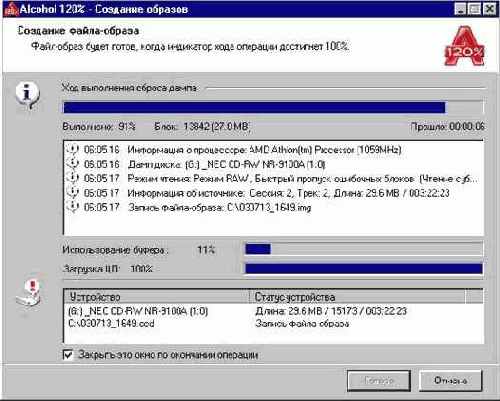

Программа Alcohol 120% в зависимости от настроек может обращаться к диску тремя путями: посредствомчерез собственногоый драйвера (по умолчанию), посредствомчерез интерфейса ASPI/SPTI интерфейс и посредствомчерез ASPI Layer. Начнем с "собственного драйвера". Установка точки останова на функции CreateFileA показывает, что программа Alcohol 120% Алкоголь открывает устройство "\\.\SCSI2:" (естественно, на других компьютерах номер может быть и другим), и дальнейшая проверка подтверждает, что функция DeviceIoControl получает тот же самый дескриптор, что возвратился при открытии устройства SCSI! Следовательно, под "собственным" драйвером программа Alcohol 120% Алкоголик понимает тот самый драйвер мини- порта, которой он и установил в систему при своей установке.Теперь изменим настройки программы Alcohol 120% Алкоголика так, чтобы она работала посредствомчерез интерфейса SPTI/ASPI интерфейс. После перезапуска программы (а при смене метода доступа программа Alcohol 120% Алкоголь требует обязательного перезапуска), мы снова "словим" открытие устройства "\\.\SCSI2", а затем произойдет открытие диска "\\.\G:" (естественно, на других компьютерах буква может быть и другой). Собственно, при взаимодействии с устройством посредствомчерез интерфейса SPTI интерфейс именно так все и происходит. Точнее должно происходить. Программа Alcohol 120% Алкоголь открывает диск "\\.\G:" многократно, что указывает на "корявость" его архитектуры. Это существенно усложняет нашу задачу, поскольку мы вынуждены следить за всеми дескрипторами одновременно, и если упустить хотя бы один из них, реконструированный алгоритм работы программы окажется неверным (разве не интересно узнать, как именно Alcohol 120% Алкоголь осуществляет копирование защищенных дисков?).
Наконец, переключив программу Alcohol 120% Алкоголь на последний оставшийся способ взаимодействия с диском, мы получим следующий результат: "\\.\\SCSI2", "\\.\MbMmDp32", "\\.\G:". Устройство с именем "MbMmDp32" и есть уже знакомый нам ASPI-драйвер. Правда, не совсем понятно, зачем программа Alcohol 120% Алкоголь явно открывает диск "\\.\G:", ведь ASPI-интерфейс этого не требует.
Аудио, перекрываемое данными
Рассмотрим многосессионный диск, состоящий из двух сессий —– аудио-сессии и сессии с данными. При просмотре такого диска средствами операционный системы Windows мы увидим лишь том с данными, в то время как обыкновенные аудио-проигрыватели будут исправно воспроизводить сессию с аудио треками, ничего не подозревая о существовании сессии данных (для совместимости с аудио проигрывателями сессия с аудио треками всегда должна располагаться первой). Теоретически аудио треки могут быть прослушаны путем "ручного" запуска CD-плеераplayer'а, но практически же это обычно не удается, т. к. защита использует "дополнительные рубежи обороны" (например, кастрированный урезанная область Lead-inLead-In, внесение неисправимых CIRC-ошибок и т. д.), препятствующие такому простому способу "взлома".Визуально такие компакт-дискиы распознаются по характерной области Lead-outLead-Out области, расположенной вблизи внешнего края диска (см. рис. 0x022). Это и есть тот барьер, что отделяет аудио сессию от сессии данных. Само по себе наличие "посторонней" области Lead-outLead-Out области еще не свидетельствует о наличии защиты, она присутствует и на, так называемых, дисках CD-Enhanced дисках, – т. е. дисках смешанного типа (аудио плюс данные), вполне успешно поддерживаемых современными приводами или /операционными системами, однако, в любом случае —– это весьма тревожный симптом и без особой нужны такой диск лучше не покупать (а, впрочем, чего уж там, покупайте —– все равно взломаем!). Блестящее колечко области Lead-Out, расположенной недалеко от внешнего края лазерного диска и хорошо различимое в отраженном свете, еще не свидетельствует о наличии защиты от воспроизведения, но вероятность ее наличия чрезвычайно велика. В частности, изображенный на фотографии диск (рис. 7.1) защищен Cactus Shield 2.00, — наиболее популярной защитой от цифрового копирования аудидисков на сегодняшний день.

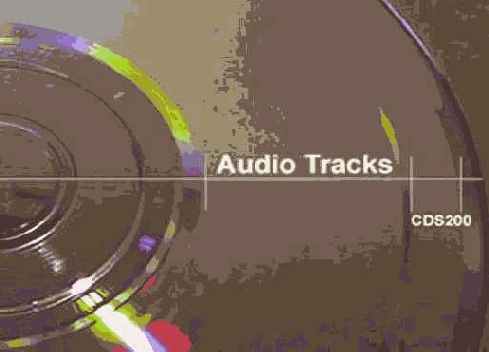

Рис. 7.1. унок 21 0х022 Блестящее колечко Lead- out области, расположенной недалеко от внешнего края лазерного диска и хорошо различимое в отраженном свете, еще не свидетельствует о наличии защиты от воспроизведения, но вероятность ее наличия чрезвычайно велика. В частности, изображенный на фотографии Диск защищен Cactus Shield 2.00, —– наиболее популярной защитой от цифрового копирования аудидисков на сегодняшний день .
Сессия данных может включать в себя все, что угодно, вплоть до того, чтобы быть совсем пустой. Но обычно здесь находится сильно сжатое аудио в формате MP3. Причем это аудио mp3 чаще всего записывается не в виде отдельных файлов, которые можно скопировать с диска и выложить в Интернет, а "закатывается" в исполняемый файл-оболочку, запускающийся только с оригинального CD! Естественно, файл-оболочка работает только в среде Windows и пользователям UNIX/Mac остается лишь "облизываться" или… ломать защитный механизм на корню! Ну, если процедура восстановления некорректно записанного компакта, осуществляемая за собственный счет, уже называется взломом, то…
Если никаких дополнительных защитных уровней не предусмотрено, то содержимое аудиосесссии может быть элементарно "сграблено" в MP3/WMA. Большинство штатных программ для "прожига" CD-R/RW позволяют просматривать содержимое всех сессий диска и первой сессии в том числе. Вы можете использовать Roxio Easy CD Creator, Stomp Record Now! или любую другую аналогичную программу по своему выбору. В Roxio Easy CD Creator'e просто выберите в меню "CD" пункт "CD Information" и выделите один или несколько аудио-трекови первой сессии, а затем нажмите "Convert Audio" и… наслаждайтесь высококачественной музыкой, сграбленной в вашем любимом формате (та версия, Roxio Easy CD Creator'a, что поставляется вместе с рекордером PHILPS не поддерживает формат MP3 и предлагает на выбор всего два варианта: WMA и WAV).
Как вариант можете создать исправленную копию защищенного диска, удалив из него лишнюю сессию с данными. Программа Clone CDCloneCD способна справиться с этим и автоматически. Просто найдите в окне Profile parameters ("Параметрыах профиля)" взакладку Audio read parameters ("Параметры чтения аудио)", а в ней —– флажокпункт Read first session only ("Чтение только первой сессии)". Установить егоВзведите напротив него галочку и нажмите кнопку "ОК" для подтверждения. Копирование диска будет протекать в обычном режиме, но в результате него, вы получите обыкновенныйх аудио диск безо всякого постороннего "мусора".
Копировщик Alcohol 120% не поддерживает такой возможности, но позволяет добиться аналогичного результата вручную. Осуществляется это следующим образом: на первом этапе мы должны получить образ диска, записанный в формате Clone CDCloneCD (Alcohol 120%Алкоголик это позволяет). Затем, отредактируем CCD-файл так, чтобы вычеркнуть из него все упоминания о сессии (сессиях) с данными. Прежде всего, мы должны уменьшить значение поля "Sessions" с двух до одного. Затем, удалить из файла все Entry, в которых значение полячей "Session" больше единицы. Теперь скорректируем значение поля "TocEntries", сократив его на величину удаленного количества Entry. Остается удалить лишь один или несколько последних треков с данными. Сквозная нумерация треков несколько осложняет эту, казалось бы с виду простую задачу, поскольку мы не можем быстро установить какой трек к какой сессии принадлежит. Поэтому, приходится либо подсчитывать количество треков вручную (поля Point со значением больше нуля, но меньше 0x64), либо удалять все треки, чей Mode не равен нулю. Конкретный пример работы с CCD-файлом приведен в листинге 7.1ниже.
Листинг 7.1. Коррекция CCD-файла для взлома диска
[CloneCD] [CloneCD]
Version=3 Version=3
[Disc] [Disc]
TocEntries=24 TocEntries=20
Sessions=2 Sessions=1
DataTracksScrambled=0 DataTracksScrambled=0
CDTextLength=0 CDTextLength=0
[Session 1] CDTextLength=0
PreGapMode=0 PreGapMode=0
PreGapSubC=0 PreGapSubC=0
[Session 2] [Session 2]
PreGapMode=2 PreGapMode=2
PreGapSubC=0 PreGapSubC=0
[Entry 0] [Entry 0]
Session=1 Session=1
Point=0xa0 Point=0xa0
ADR=0x01 ADR=0x01
Control=0x00 Control=0x00
TrackNo=0 TrackNo=0
AMin=97 AMin=97
ASec=26 ASec=26
AFrame=66 AFrame=66
ALBA=-11634 ALBA=-11634
Zero=0 Zero=0
PMin=1 PMin=1
PSec=32 PSec=32
PFrame=0 PFrame=0
PLBA=6750 PLBA=6750
…
[Entry 20] [Entry 20]
Session=2 Session=2
Point=0xa0 Point=0xa0
ADR=0x01 ADR=0x01
Control=0x04 Control=0x04
TrackNo=0 TrackNo=0
AMin=72 AMin=72
ASec=22 ASec=22
AFrame=38 AFrame=38
ALBA=325538 ALBA=325538
Zero=0 Zero=0
PMin=16 PMin=16
PSec=32 PSec=32
PFrame=0 PFrame=0
PLBA=74250 PLBA=74250
…
[Entry 23] [Entry 23]
Session=2 Session=2
Point=0x10 Point=0x10
ADR=0x01 ADR=0x01
Control=0x04 Control=0x04
TrackNo=0 TrackNo=0
AMin=72 AMin=72
ASec=23 ASec=23
AFrame=17 AFrame=17
ALBA=325592 ALBA=325592
Zero=0 Zero=0
PMin=73 PMin=73
PSec=54 PSec=54
PFrame=38 PFrame=38
PLBA=332438 PLBA=332438
[TRACK 1] [TRACK 1]
MODE=0 MODE=0
FLAGS= DCP FLAGS= DCP
INDEX 1=0 INDEX 1=0
[TRACK 2] [TRACK 2]
MODE=0 MODE=0
FLAGS= DCP FLAGS= DCP
INDEX 1=19173 INDEX 1=19173
…
[TRACK 16] [TRACK 16]
MODE=2 MODE=2
INDEX 1=0 INDEX 1=0
Листинг 68 коррекция CCD-файла для взлома диска
Некоторые диски содержат "зловредную" программу, автоматически запускающуюся при загрузке диска и скрытно внедряющуюся в оперативную память компьютера. Ее основная задача —– охрана аудио треков от цифрового грабежа. Конкретные реализации такого "сторожа" довольно различны. Можно, например, периодически сканировать список окон верхнего уровня (см. описание функции FindWindows или EnumWindows в Platform SDK) на предмет поиска заголовков наиболее популярных "грабилок". Хороших программ для работы с цифровым аудио существует не так уж и много, поэтому вполне реально научиться опознавать их всех. Коль скоро окно программы найдено, защита может вытворять с ним все, что угодно. В частности, для принудительного завершения приложения ему достаточно послать сообщение WM_DESTROY.
Автоматическое копирование и обсуждение его результатов
Горячо любимая мной программа StompRecord Now! при попытке скопировать диск с искаженным стартовым адресом первого трека выводит сообщение "Invalid disk" и отказывается начинать операцию. В общем-то, это и не удивительно. Что можно взять с "юзерского" копировщика?Гораздо интереснее протестировать поведение Ahead Nero CD Speed из ее же комплекта –— популярнейшего профессионального копировщика программ. Проверка показывает, что независимо от состоянияе флажка Ignore Illegal TOC Type, находящегося во вкладке Read options
и положения остальных опций, скопировать защищенный диск никак не получается. "Нюра" (программа Ahead Nero CD Speed) из ее же комплекта выдает сообщение "Invalid track mode"

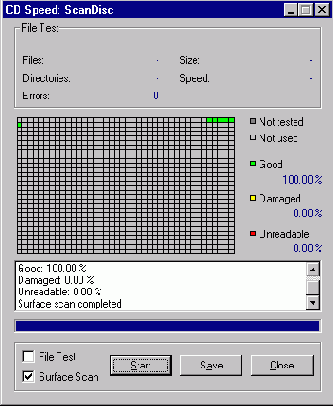

и даже не пытается начать чтение! Служебная утилита Scan Disk из программыиз Ahead Nero CD Speed из ее же комплекта так же работает некорректно и выполняет сканирование отнюдь не первого трека, но той области, в которой расположен искаженный стартовый адрес (см. рис. 6.30x064). На рисунке видно, что утилита "согласилась" на сканирование диска с искаженным стартовым адресом, однако, "залезла" совсем "не в ту степь", принявшись сканировать область диска, с адресом первого трека, указанную в TOC. Второй же трек здесь и вовсе не виден!
Рис. 6.унок 23. 0x064 Сканирование служебной утилитой Scan Disk программы Ahead Nero CD Speed à Scan Disk согласился на сканирование диска с искаженным стартовым адресом, однако, залез совсем не в ту степь, принявшись сканировать область диска, с адресом первого трека, указанную в TOC'e
Теперь перейдем к копировщикам защищенных дисков, одним из которых является Clone CDCloneCD, создатели которого утверждают, что он может справиться с любой, существующей ныне защитой.
В какой бы привод защищенный диск ни был вставлен, программа Clone CDCloneCD выдает неизменно постоянный результат, не имеющий ничего общего с реальной действительностью.
Обратите внимание (листинг 6.6), что она распознала на диске лишь одну сессию из двух (первую), да и то неправильно. По еего скромному мнению, эта сессия имеетдиск содержит всего одну сессию с общуюей протяженностью в 4,6 Ммегабайт, но зато размер единственного трека последней сессии составляет ни много ни мало –— 3,9 Ттерабайт!
Листинг 6.6. Таким видит защищенный диск копировщик CloneCD
ИНФОРМАЦИЯ О CD В ДИСКОВОДЕ:
Число сессий: 1
Занято на диске: 4726 Кбайт
Секторов: 2058
Время: 00:27:33 (мин:сек:кадр)
ИНФОРМАЦИЯ О СЕССИИ 1:
Размер сессии: 4726 Кбайт
Число треков: 1
Pregap: Данные Mode 1, размер: 103359 Кбайт
Track 1: Data, размер: 4294868664 Кбайт
Листинг 6 таким видит защищенный диск копировщик Clone CD. Обратите внимание, что он распознал лишь одну сессию из двух (первую), да и то неправильно
Еще до завершения процесса копирования нас начинают одолевать стойкие сомнения или, я бы даже сказал, непоколебимая уверенность, в том, что диск будет скопирован неправильно. И действительно, чего мы опасались, то мы и получили! Давайте создадим образ скопированного диска в плане сравнения копии TOC с оригиналом (листинг 6.7). Здесь несоответствующие поля выделены полужирным шрифтом.
Листинг 6.7. Образ защищенного диска, снятый программой CloneCD
[CloneCD] ; данные о копировщике
Version=3 ; версия Clone CDCloneCD
[Disc] ; данные о диске
TocEntries=7 ; кол-во элементов TOC'a == 7 (в оригинале было 12)
Sessions=1 ; кол-во сессий == 1 (в оригинале было 2)
DataTracksScrambled=0 ; поле DVD
CDTextLength=0 ; CD-Text'a в полях подкода Lead-inLead-In области нету
[Session 1] ; данные сессии 1
PreGapMode=1 ; тип трека == Mode 1
PreGapSubC=0 ; данных подканала – нет
[Entry 0] ; данные элемента TOC'a №0
Session=1 ; элемент сессии 1
Point=0xa0 ; номер первого трека сессии 1 в PMin/тип диска в PSec
ADR=0x01 ; q-Mode == 1
Control=0x04 ; диск с данными, запрещенный ;-) для копирования
TrackNo=0 ; трек, который мы сейчас читаем – это Lead-inLead-In трек (т.е. TOC)
AMin=0 ; \
ASec=0 ; + - абсолютный адрес текущего трека
AFrame=0 ; /
ALBA=-150 ; LBA-адрес текущего трека
Zero=0 ; это поле должно быть равно нулю, как оно и есть
PMin=1 ; номер первого трека сессии 1
PSec=0 ; тип диска CD-DA и CD-ROM диск в Mode 1
PFrame=0 ; не несет никакой полезной информации
PLBA=4350 ; номер трека представленный CloneCD как LBA-адрес, т.е. чушь
[Entry 1] ; данные элемента TOC'a №1
Session=1 ; элемент сессии 1
Point=0xa1 ; номер последнего трека сессии 1 в PMin
ADR=0x01 ; q-Mode == 1
Control=0x04 ; диск с данными, запрещенный ;-) для копирования
TrackNo=0 ; трек, который мы сейчас читаем – это Lead-inLead-In трек (т.е. TOC)
AMin=0 ; \
ASec=0 ; + - абсолютный адрес текущего трека
AFrame=0 ; /
ALBA=-150 ; LBA-адрес текущего трека
Zero=0 ; это поле должно быть равно нулю, как оно и есть
PMin=1 ; номер последнего трека сессии 1 (в сессии только один трек)
PSec=0 ; не несет никакой полезной информации
PFrame=0 ; не несет никакой полезной информации
PLBA=4350 ; номер трека представленный CloneCD как LBA-адрес, т.е. чушь
[Entry 2] ; данные элемента TOC'a №2
Session=1 ; элемент сессии 1
Point=0xa2 ; положение Lead-out области в PMin:PSec:PFrame
ADR=0x01 ; q-Mode == 1
Control=0x04 ; диск с данными, запрещенный ;-) для копирования
TrackNo=0 ; трек, который мы сейчас читаем – это Lead-inLead-In трек (т.е. TOC)
AMin=0 ; \
ASec=0 ; + - абсолютный адрес текущего трека
AFrame=0 ; /
ALBA=-150 ; LBA-адрес текущего трека
Zero=0 ; это поле должно быть равно нулю, как оно и есть
PMin=0 ; \
PSec=29 ; + - абсолютный адрес Lead-out области сессии 1
PFrame=33 ; /
PLBA=2058 ; LBA-адрес Lead-out области сессии 1
[Entry 3] ; данные элемента TOC'a №3
Session=1 ; элемент сессии 1
Point=0x01 ; данные трека 1 сессии 1
ADR=0x01 ; q-Mode == 1
Control=0x04 ; диск с данными, запрещенный ;-) для копирования
TrackNo=0 ; трек, который мы сейчас читаем – это Lead-inLead-In трек (т.е. TOC)
AMin=0 ; \
ASec=0 ; + - абсолютный адрес текущего трека
AFrame=0 ; /
ALBA=-150 ; LBA-адрес текущего трека
Zero=0 ; это поле должно быть равно нулю, как оно и есть
PMin=10 ; \
PSec=2 ; + - абсолютный адрес начала трека 1 сессии 1
PFrame=0 ; /
PLBA=45000 ; LBA-адрес начала трека 1 сессии 1
[Entry 4] ; данные элемента TOC'a №4
Session=1 ; элемент сессии 1
Point=0xb0 ; позиция следующий записываемой области в AMin:ASec:AFrame
ADR=0x05 ; q-Mode == 1
Control=0x04 ; диск с данными, запрещенный ;-) для копирования
TrackNo=0 ; трек, который мы сейчас читаем – это Lead-inLead-In трек (т.е. TOC)
AMin=2 ; \
ASec=59 ; + - абсолютный адрес следующей записываемой области
AFrame=33 ; /
ALBA=13308 ; LBA-адрес следующей записываемой области
Zero=3 ; кол-во pointer'ов в Mode 5
PMin=22 ; \
PSec=14 ; + - абсолютный адрес максимальной записываемой области
PFrame=34 ; /
PLBA=99934 ; LBA-адрес максимальной записываемой области
[Entry 5] ; данные элемента TOC'a №5
Session=1 ; элемент сессии 1
Point=0xc0 ; стартовый адрес Lead-inLead-In области Hybrid диска (если он есть)
ADR=0x05 ; Mode 5 (Оранжевая книга)
Control=0x04 ; диск с данными, запрещенный ;-) для копирования
TrackNo=0 ; трек, который мы сейчас читаем – это Lead-inLead-In трек (т.е. TOC)
AMin=162 ; рекомендуемая мощность лазера для
ASec=200 ; Application code (в оригинале здесь было 128)
AFrame=224 ; в оригинале здесь было 140
ALBA=294074 ; LBA-"адрес" трех предыдущих полей
Zero=0 ; зарезервировано
PMin=97 ; \
PSec=27 ; + - абсолютный адрес Lead-inLead-In области Hybrid диска
PFrame=21 ; / ( адрес лежит за пределами диска, т.е. Hybrid-диска нет)
PLBA=-11604 ; LBA-адрес Lead-inLead-In области Hybrid'a(вычислен с переполнением)
[Entry 6] ; данные элемента TOC'a №6
Session=1 ; элемент сессии 1
Point=0xc1 ; копия ATIP-информации
ADR=0x05 ; -+
Control=0x04 ; -+
TrackNo=0 ; -+
AMin=4 ; -+
ASec=192 ; -+
AFrame=150 ; -+- ATIP (изменена!)
ALBA=32400 ; -+
Zero=0 ; -+
PMin=0 ; -+
PSec=0 ; -+
PFrame=0 ; -+
PLBA=-150
[TRACK 1]
MODE=0
INDEX 1=45000
Листинг 7 образ защищенного диска, снятый программой Clone CD (несоответствующие поля выделены жирным шрифтом)
Сокращение сессий с двух до одной очень сильно смущает. Куда девалась вторая –— неискаженная(!) –— сессия вообще непонятно. И, хотя искаженные данные первого трека сохранились, оказались неожиданно измененными поля Application Code и ATIP (и это несмотря на то, что запись производилась на туже самую болванку CD-RW, что и раньше, хотя в ее "прожиг" осуществлялся различными приводами). Самое удивительное –— вместо действительного адреса выводной области программа Clone CDCloneCD указала какую-то "муть". По ее мнению абсолютный Lead-outLead-Out адрес равен 00:29:33, в то время как Lead-outLead-Out оригинального диска располагался в позиции 03:24:23, а стартовый адрес первого трека скопированного диска –— 10:02:00. Да! Адрес выводной области оказался расположенным до начала стартового адреса первого трека! Вот так копировщик –— не справился с "родной" защитой диска, но "навесил" на него свою собственную. Между прочим, диски си искаженным адресом выводной области способны выводить [Y164] механику приводов из строя на чисто физическом уровне. (подробнее см[Y165] . )
Как следствие: скопированный диск оказывается работоспособен не на всех приводах (ASUS, NEC и TEAC его прочитают, хотя увидят лишь первую сессию, а вот PHILIPS –— откажется использовать такой диск вообще), к тому же защите ничего не стоит прочитать текущий TOC и сравнить его с эталонным. Благодаря тому обстоятельству, что TOC скопированного диска оказался чудовищно искажен, становится легко отличить оригинал от его "пиратского" дубликата (конкретный пример привязки см. разд. "Пример реализации защиты на программном уровне" этой главы).
Короче говоря, "факир был пьян и фокус не удался". Что ж, попробуем обратиться за помощью к программе Alcohol 120% –— уж она-то должна наверняка с этим справиться! Действительно, Alcohol 120% видит обе сессии: как искаженную, так и неискаженную, однако по малопонятным причинам сохраняет в образ лишь вторую из них (Clone CDCloneCD сохранял первую). Ну что это за "зоопарк" такой, а? Кажется, что содержимое TOC скопированного диска можно даже и не сравнивать –— там будет далеко не то, что защита собирается ожидать. Тем не менее, вопреки всем пессимистическим предчувствиям, содержимое TOC, снятое программой Alcohol 120% практически полностью соответствует оригиналу. Единственно, в чем ошибся Alcohol 120% –— определил тип Pre-gap обоих треков не как Mode 1, но и как Mode 2 (рис. 6.4). Впрочем, в силу отсутствия в образе первой сессии (рис. 6.5), полученная с его помощью копия диска все равно оказывается неработоспособной.

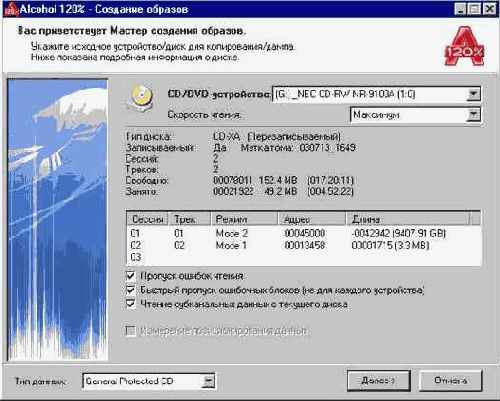

Рис.унок 6. 34. 0x061 Alcohol 120% видит обе сессии защищенного диска, но…

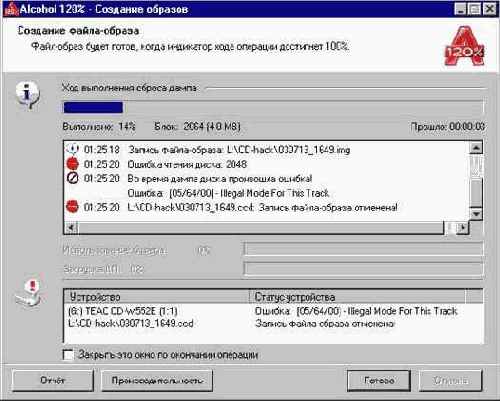

Рис. 6.5унок 4. 0x62 Alcohol 120% копирует лишь вторую сессию, а первую нагло пропускает
А ведь заявлялось, что копировщики Clone CDCloneCD/Alcohol 120% способны копировать любые существующие на сегодняшний момент защищенные диски и вдруг на проверку оказывается, что даже такую простую защиту, которую может создать "на кончике пенька" любой программист (даже начинающий!) они преодолеть ни вместе, ни по раздельности не в состоянии! Причем, аппаратура, на которой все эти эксперименты и осуществлялись, возможность корректного копирования искаженного диска гарантированно поддерживает (сам проверял!) и потому отмахнуться физическими ограничениями приводов разработчикам обоих копировщиков уже не удастся!

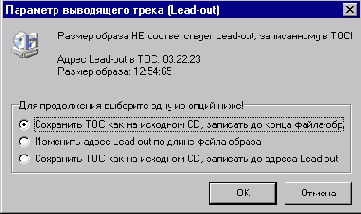

Копировщик Alcohol 120% сообщает (рис. 6.6): "Размер образа НЕ соответствует Lead-Out, записанному в TOC!" (что есть прямое следствие ошибочного снятия образа копировщиком из-за искажения стартового адреса первого трека). "Адрес Lead-Out в TOC: 03:22:23.
Размер образа: 12:54:65. Для продолжения выберите одну из опций ниже!" Предлагаемые опции:
q Сохранить TOC как на исходном CD, записать до конца файла-образа;
q Изменить адрес Lead-out по длине файла-образа;
q Сохранить TOC как на исходном CD записать до адреса Lead-out.
Рис. 6.6унок 5. 0x065. Сообщение выводимое программой Alcohol 120% Алкоголь говорит: "Размер образа НЕ соответствует Lead-Out, записанному в TOC! [что есть прямое следствие ошибочного снятия образа самим Алкоголем из-за искажения стартового адреса первого трека –КК]. Адрес Lead-Out в TOC: 03:22:23. Размер образа: 12:54:65. Для продолжения выберите одну из опций ниже: Сохранить TOC как на исходном CD, записать до конца файла-образа; Изменить адрес Lead-Out по длине файла-образа; Сохранить TOC как на исходном CD записать до адреса Lead-Out"
Выбираем "сохранить TOC как на исходном CD, записать до конца файла-образа" и получаем:
08:46:48 [Y166] (G:) TEAC CD-W552E (1:1): Во время записи произошла ошибка!
08:46:48 Ошибка: [05/26/00] - Invalid Field In Parameter List
08:46:48 (G:) TEAC CD-W552E (1:1): Во время записи произошла ошибка!
08:46:48 Загрузка файла-образа отменена!
08:46:51 Во время записи произошли какие-то неполадки! Просмотрите файл с отчётом и сообщите обо всех ошибках в службу техподдержки.
Даже не вериться, что такой простой прием "ослепляет" лучшие копировщики защищенных дисков! Неужели и вправду, создания некопируемых дисков вполне осуществимо на обыкновенном бытовом оборудовании?! Да! Именно так! Конечно, не стоит путать некопируемость диска автоматическими копировщиками с принципиальной невозможностью получения его идентичной копии. В ручном режиме копирование таких дисков вполне осуществимо (правда, при условии, что ваш пишущий привод поддерживает режим RAW DAO, а читающий –— читает сектора из обоих секций) и сейчас мы продемонстрируем как.
>>>>> Блокирование/разблокирование кнопки Eject
Если приложение, взаимодействующие с CD, выполняет операцию, которая не должна быть ни при каких обстоятельствах прервана, можно воспользоваться ICTL-командой блокировки лотка–— IOCTL_CDROM_MEDIA_REMOVAL (а вот и ее непосредственное значение: 0x24804). При попытке выполнитьсделать возврат диска —у "Eject" — при заблокированном лотке, мой накопитель PHILIPS CDRW начинает "злобно" моргать" красным огоньком, показывая, что диск находится внутри (""IN"), но он заблокирован ("is locked"). Вплоть до момента разблокирования лотка извлечь диск можно разве что при помощи булавкиой или перезагрузивкой операционнуюой системуы.Уже одно это создает богатое поле для всевозможных "пакостей" со стороны многочисленных злоумышленниковзлоумышленников, да и просто некорректно работающих программ, успевающих "умереть" от критической ошибки прежде, чем разблокировать лоток. Как с этим бороться? Да очень просто –— разблокировать лоток самостоятельно!
Дело в том, что система не требует, чтобы разблокирование выполнялось в контексте того процесса, который выполнил блокирование. Она просто ведет счет количества блокировок, и если тот равен нулю, –— лоток свободен. Соответственно, если счет блокировок равен, например, шести –— мы должны шесть раз вызывать команду разблокирования, прежде чем лазерный диск удастся извлечь на свет божий.
Утилита, исходный текст которой приведен в листинге 2.5.4ниже, позволяет манипулировать счетчиком блокировок диска по вашему собственному усмотрению. Аргумент командной строки "+" увеличивает значение счетчика на единицу, а "–" –— уменьшает на единицу. При достижении счетчиком нуля дальнейшие попытки его уменьшения не возымеют никакого действия.
Как это можно использовать? Ну, например, для преждевременного извлечения диска из записывающей программы, что полезно для экспериментов. Другое применение: отлучаясь от своего компьютера на несколько минут, вы можете заблокировать диск, чтобы быть уверенными, что окружающие коллеги его не упрут.
>>>>> Что читать (врезка)
Несмотря на то, что данный раздел является вполне самодостаточным и весь минимально необходимый математический аппарат излагает самостоятельно без отсылок к сторонней литературе, желание углубить свои знания вполне естественно и его можно только приветствовать. А потому будет лучше, если вы не ограничитесь одной этой книгой, но "перевернете целые горы" специализированной литературы, с каждым разом все больше и больше ужасаясь глубине той пропасти, что отделяет ваши поверхностные представления от действительно настоящих знаний. Теория помехоустойчивого кодирования столь обширна, что для ее изучения потребуется как минимум целая жизнь.Итак, с чего начать?
q Blahut Richard "Theory and Practice of Error Control Codes", Mass.: Addison-Wesley, 1983.
Очень хорошая книжка из категории "must have"; по слухам есть в электронном виде в сети, однако, к сожалению самой книжки я так и не нашел, но тучи ссылок на нее убедительно свидетельствуют о высоком качестве последней. Так же имеется ее русскоязычный перевод, выпущенный издательством "Мир" (см. далеениже).;
q Блейхут Р. "Теория и практика кодов, контролирующих ошибки" М.: Мир, 1986. 576 с.
Технически грамотный и добротный перевод уже упомянутой ранеевыше книги Блейхута (Blahut Richard) (ах, какие в издательстве Мир были переводчики!), электронной копии в сети, к сожалению, нет.;
q James Plank "A tutorial on Reed-Solomon Coding for fault-tolerance in RAID-like systems".
Неплохое руководство по использованию кодов Рида-Соломона для построения отказоустойчивых RAID-подобных систем, ориентированное на математически неподготовленных системных программистов и доходчиво объясняющее суть помехоустойчивого кодирования с примерами исходных текстов на языке Си. Электронная копия руководства доступна по адресу: http://www.cs.utk.edu/~plank/plank/papers/CS-96-332.pdf. Настоятельно рекомендую прочитать, даже если вы и не собираетесь заниматься сборкой RAID.;
q Joel Sylvester "Reed Solomon Codes".
Предельно кратное описание принципов работы кодов Рида-Соломона с блок-схемами вместо исходных текстов. На практическое руководство не тянет, но общую картину все- таки дает, почитайте. Руководство доступно по адресу: http://www.elektrobit.co.uk/pdf/reedsolomon.pdf.;
q Tom Moore "REED-SOLOMON PACKAGE" (old tutorial)
Роскошный сборник разнообразных руководств по кодам Рида-Соломона, наверное, лучший из всех, что я видел. Включает в себя краткное описание основ теории полей Галуа, базовые принципы построения кодеров/декодеров Рида-Соломона и законченные примеры реализации самих кодеров/декодеров на языке Си (правда, недостаточно добросовестно прокомментированные). Сей материал (stuff) неоднократно промелькивал в сети ФИДО и последний раз был замеченпостился 28 декабря 1994 года в конференции comp.compression. Его легко найти в "Гугле[Y62] [n2k63] " по ключевым словам "Reed-Solomon+main+ECC". Настоятельно рекомендую.
q Ross N.Williams "A painless guide to CRC error detection algorithms".
Подробное руководство по кодам CRC полезное достаточно внятным и доступным описанием полиномиальной арифметики, без которой работа с кодами Рида-Соломона просто не мыслима. Доступно в электронной форме по следующему адресу: ftp://www.internode.net.au/clients/rocksoft/papers/crc_v3.txt. Так же имеется его неплохой перевод на русский язык, легко отыскивающийся в сети по запросу "Элементарное руководство по CRC алгоритмам обнаружения ошибок". Настоятельно рекомендую.
q ftape (драйвер ленточного накопителя из дистрибуьютива Linux).
Ну какая же запись на магнитную ленту обходится без корректирующих кодов? Представить себе такое прямо-таки скажем довольно затруднительно. Поэтому, анализ исходных текстов драйверов ленточных накопителей дает довольно-таки богатую пищу для размышлений (при условии, конечно, если исследуемый драйвер действительно использует коды Рида-Соломона, а не что- ни будь другое).Линуховый Драйвер ftape, из дистрибутива Linux, как раз и является тем драйвером, что вам нужен, а непосредственно сам код, ответственный за кодирование/декодирование кодов Рида-Соломона вынесен в файл ftape-ECC.c/ftape-ECC.h. Это достаточно аккуратный, хорошо структурированный и даже местами слегка комментируемый код, так же рекомендую.
q James S. Plank GFLIB "C Procedures for Galois Field Arithmetic and Reed-Solomon Coding".
Библиотечка для работы с кодами Рида-Соломона. Содержит в себе полные исходные тексты всех необходимых функций и распространяется по лицензии GPL (General [GNU] Public License). Найти ее можно на любом GNU'том сайте GNU, например, по адресуздесь: http://www.cs.utk.edu/~plank/plank/gflib/gflib.tar.
CloneCD
Точка останова, установленная на функцию CreateFileA показывает, что программа Clone CD общается с диском посредствомчерез своегой собственногоый драйвера –— \\.\ELBYCDIO, причем по не совсем понятным причинам его открытие происходит в цикле, так что дескриптор драйвера возвращается многократно.переводчику
сухой user [level, data]
Декодер (decoder)
Декодирование кодов Рида-Соломона представляет собой довольно сложную задачу, решение которой выливается в громоздкий, запутанный и чрезвычайно ненаглядный программный код, требующий от разработчика обширных знаний во многих областях высшей математики. Типовая схема декодирования, получившая название авторегрессионого спектрального метода декодирования, состоит из следующих шагов:4. Вычисления синдрома ошибки (синдромный декодер).
5. Построения полинома ошибки, осуществляемое либо посредством высокоэффективного, но сложно реализуемого алгоритма Берлекэмпа-Месси, либо посредством простого, но тормозного Евклидового алгоритма.
6. Нахождения корней данного полинома, обычно решающееся лобовым перебором (алгоритм Ченя).
7. Определения характера ошибки, сводящееся к построению битовой маски, вычисляемой на основе обращения алгоритма Форни или любого другого алгоритма обращения матрицы.
8. Наконец, исправления ошибочных символов, путем наложения битовой маски на информационное слово и последовательного инвертирования всех искаженных битов посредствомчерез операциию XOR (исключающее ИЛИ).
Следует отметить, что данная схема (рис. 2.3) декодирования не единственная и вероятно, даже не самая лучшаяей, но зато универсальная. Всего же существует около десятка различных схем декодирования абсолютно непохожих на друг друга и выбираемых в зависимости от того какая часть декодера реализуется программно, а какая аппаратно.
Рис. 21.33. 0x337 Схема авторегрессионого спектрального декодера корректирующих кодов Рида-Соломона
Деление в полях Галуа
Деление в полях Галуа осуществляется практически точно так, как и умножение с той лишь разницей, что индексы не прибавляются, а вычитаются друг из друга. В самом деле: a/b== 2i/2j == 2(i –- j). Для перевода из полиномиальной в индексную форму и наоборот может использоваться уже приводимая выше таблица look-up таблица.Естественно, не забывайте о том, что какими бы "извращенными" поля Галуа ни были, а на нуль даже в абстрактной арифметике делить нельзя и функция деления должна быть снабжена соответствующей проверкой.
Листинг 21.16. Функция быстрого табличного деления в полиномов в полях Галуа
// функция возвращает результат деления
// двух полиномов a на b в полях Галуа
// при попытке деления на ноль функция
// возвращает -1
int gf_div(int a, int b)
{
int diff;
if (a == 0) return 0; // немного оптимизации не повредит
if (b == 0) return -1; // на ноль делить нельзя!
diff = alpha_of[a] – alpha_of[b]; // вычисляем разность индексов
if (diff < 0) diff += GF-1; // приводим разность к модулю GF
return index_of[diff]; // переводим результат в полиномиальную…
// …форму и возвращаем результат
}
Диск читается с ошибками
Если не смотря на все ухищрения типа снижения скорости или очистки поверхности диск все равно читается с ошибками и сбойные сектора приходится как раз на область, занятную ценнейшими файлами –— "дело труба". Но все же, шансы успешного восстановления данных есть, пускай и небольшие.Прежде всего: ошибка ошибке рознь. Редко бывает так, чтобы сектор не читался весь целиком. Как правило, речь идет об искажении одного или нескольких принадлежащих ему байт. Причем, корректирующая способность избыточных кодов такова, что до 392 сбойных байт исправляется уже в декодере первого уровня (CIRC-декодере). Еще до 86 ошибок способны исправлять P-коды и до 52 ошибок –— Q-коды. Таким образом. е. при наиболее благоприятном распределении ошибок удается восстановить вплоть до 530 ошибок или до ~25% общей емкости сектора. Лишь чудовищная ненадежность оптических носителей приводит к тому, что даже такая колоссальная избыточность данных иной раз не в силах противостоять сбоям.
В зависимости от установочных параметров, накопитель, обнаружив неустранимый сбой, либо отдает сектор в том виде, в котором его удалось прочесть, либо же просто рапортует об ошибке, оставляя содержимое выходного буфера в неопределенном состоянии. Идея восстановления состоит в том, чтобы заставить привод выдавать все, что он только способен прочесть. Конечно, искаженные байты уже не вернуть назад, однако, многие форматы файлов вполне лояльно относятся к небольшим разрушениям. Музыка в формате MP3/WMA, видеофильмы, графические изображения –— все они будут вполне нормально воспроизводиться и только непосредственно на месте самого искажения возникнет щелчок той или иной громкости или мелькнет "артефакт". С архивами ситуация обстоит значительно хуже, однако, в подавляющем большинстве случаев вы потеряете всего один-единственный файл, а все остальные содержимое архива распакуется нормально (кстати, некоторые архиваторы, такие например, как RAR поддерживают собственные корректирующие коды, позволяющие при минимальной избыточности восстанавливать "битые" архивы).
Постойте! –— возразят мне иные читатели –— Как же, было дело! Пробовали мы восстанавливать не читающиеся диски теми или иными утилитами. Ну и что? "Вылеченный" mpg- или avi-файл система наотрез отказалась считать видео-файлом! Так все дело в том, –— резонно возражу я, –— что эти самые утилиты просто выкидывали все сектора, которые они не могли прочесть, в результате чего размер файла, а значит, и относительные смещения всех его структур изменились! Неудивительно, что после такой "кастрации" он перестал воспроизводится!
Воспользуйтесь любым копировщиком защищенных дисков, предоставляющим выборочное управление режимом обработки ошибок и выберите режим 24h (максимально возможная коррекция ошибок без прерывания передачи данных в случае невозможности их восстановления). Среди прочих утилит для этой цели подойдет тот же cd_raw_read, разработанный автором. Как альтернативный вариант вы можете использовать Alcohol 120% и/или Clone CDCloneCD.
Спрашиваете: а по каким причинам сектор может перестать читаться? Прежде всего это глубокие и широкие радиальные царапины со стороны верхней части. Преодолев тонкий барьер защитного лакового слоя царапины "выедают" непосредственно сам отражающий материал, а вместе с ним –— и полезные данные.
Немногочисленные узкие царапины в общем-то не опасны –— содержимое сектора размазано вдоль спиральной дорожки и потому выпадения нескольких байт легко компенсируются за счет избыточности. Правда, тут есть одно "но". Откуда приводу знать сколько именно "питов" и "лендов" было пропущено? Поскольку, "питы" и "ленды" напрямую не соответствуют двоичному нулю и единице, и единица кодируется переходом от "пита" к "ленду" или наоборот, а нуль –— отсутствуем переходов на данном участке, становится понятно, что пропадание нечетного числа "питов"/"лентов" как бы переворачивает весь хвост фрейма с ног на голову, т. е.
другими словами его "гробит" его. Отсюда: даже одна- единственная царапина способна породить целый каскад ошибок, не устранимых штатными корректирующими кодами, но в принципе, поддающимися ремонту в ручную. Ну, не то, чтобы совсем вручную, –— необходимая для этой цели утилита уже написана автором и сейчас проходит стадию альфа- тестирования, на ура читая те диски, которые не читались нормальным путем. Не исключено, что к моменту выхода данной книгистатьи она перейдет в стадию бета- тестирования и станет бесплатно доступна всем желающим. Впрочем, поскольку длина одного фрейма составляет всего 24 байта, разрушение нескольких подряд идущих фреймов может быть реконструировано и штатными корректирующими кодами и к помощи моей утилиты придетсяходится прибегать лишь на сильно поцарапанных дисках.
Широкие царапины –— другое дело. Мало того, что они "съедают" несколько фреймов целиком, так они еще и оптическую головку сбивают оптическую головку с дорожки. Попав в образованную царапиной дыру, головка совершенно дезориентируеются (ей становится попросту не на что "опираться"!) и "вылетает" в одну из соседних дорожек. Умные приводы автоматически распознают такую ситуацию и позиционируют головку на нужное место. Приводы поглупее (коих, кстати, подавляющее большинство) самоуверенно продолжают чтение, как ни в чем ни бывало. В результате, голова одного сектора скрещивается с хвостом другого и… естественно, при попытке восстановления такого сектора штатными корректирующими кодами ничего, кроме "мусора" не получается и привод уныло диагностирует неисправимую ошибку. Выход –— читать такой сектор до тех пор, пока головка не попадает на туже самую дорожку, с которой начиналось чтение сектора. Количество попыток чтения при этом должно быть достаточно велико (от 100 и больше). Ведь с точки зрения вероятности отклониться от спиральной дорожки намного проще, чем удержаться на ней!
Концентрические царапины –— самый деструктивный тип разрушений который только может быть.Размазывание информации вдоль спиральной дорожки теперь не в силах противостоять сбою, поскольку искажение затрагивает весь сектор целиком (радиальные царапины, напротив, искажают лишь небольшую часть сектора). К тому же концентрические царапины сбивают систему слежения, поскольку следящие лазерные лучи слега расфокусированы и потому оказываются весьма чувствительны к подобным дефектам поверхности.
Царапины, расположенные с нижней стороны диска, в большинстве случав устраняются полировкой, а вот царапины, "высверлившие" рабочий слой, ликвидировать –— увы –— невозможно.
Диск, начинающийся не с первого трека
"Ну и запросы у вас..." —–"сказала" база данных и "повисла".
Требование стандарта начинать нумерацию треков с единицы в купе с наличием point'a указателя A0h, хранящего номер первого трека выглядит несколько странным, если не сказать —– избыточным. Мне могут возразить, что point указатель A0h имеет смысл для второй и всех последующих сессиий, но я резонно отвечу: во-первых, номер первого трека каждой сесссии равен point'у указателю A1h предыдущей сессии плюс единица, во-вторых, номер первого трека всякой сессии —– это наименьший номер трека из всех треков, принадлежащихей данной сессии. Так что point'ы указатели A0h и A1h все равно избыточны и предназначены исключительно для быстрого определения номера первого и последнего треков, без анализа всего TOC'а целиком, что для "хлипбких" микропроцессоров первых аудиоплееров было действительно актуальным.
Но вот интересно —– анализирут ли современные приводы эти point'ы указатели или молчаливо закладываются на номер первого трека по умолчанию (чего стандарт кстати деать не запрещает)? Попробуем это выяснить, создав диск, начинающийхся не с первого трека, а, например, сразу с трека номер два. Используя свой предыдующий опыт мы это сделаем без труда. Достаточно лишь изменить point указатель 0x01 на point указатель 0x02, соответствующим образом перенумеровав все point'ы указатели последующих треков (если они есть), изменить [TRACK 1] на [TRACK 2] и перенумеровать все последующие треки (если они есть), наконец, увеличить point указатель A1h первой сессии, а так же point'ы указатели A0h или /A1h всех последующих сессий на единицу. Если этого не сделать, оставив point'ы указатели "прозябать" по умолчанию, то такой диск не будет читаться приводом NEC вообще, приводу TEAC'у он будет доступен лишь на секторном уровне и даже ASUS "увидит" только первую сессию, да и то лишь после долгих раздумий и сексапильных подергиваний головкой (так что ASUS —– это "круто"рулез, правда в других отношения он ведет себя весьма нервно).
При попытке копирования такого диска посредством Clone CDCloneCD, последний "скажет", что диск пуст (хотя это и нет так), зато при очистке диска пишет "диск пуст: нет". Alcohol 120% Алкоголик на таком диске так же ничего "в упор не видит" и, равно как и Clone CDCloneCD, ничего и не копирует. Если вы уверены, что приводы ваших пользователей способны читать такие диски хотя бы на секторном уровне, вы легко можете создать практически непрошибаемую защиту, которую не скопирует практически ни один копировщик (мой —– скопирует, поскольку он вообще не заглядывает в TOC), однако, ввиду потенциальной конфликтности защиты такого типа на вашем месте я бы этого делать не стал, ну разве что в качестве курсовой работы, которая все равно никому не нужна, так почему бы тогда и не поизвращаться? (Помините историю о том парне, который написал в курсовой "тому, кто дочитает до этого места —– ставлю ящик пива/водки/шампанского"?).
Диск, начинающийся не с первого трека, но с корректно установленными point'ами указателями A0h и A1h практическими всеми, доступными мне приводами, читается нормально. И все бы хорошо, да вот досада —– привод NEC, под тихие щелкающие звуки, "завешивается" таким диском вплоть до нажатия на кнопку Eject. Так что это не очень хорошая защита, тем более, что тот же Clone CDCloneCD "обламывает" ее по полной программе, создавая вполне корректную и работоспособную копию. Иначе ведет себя Alcohol 120%Алкогль, выбрасывающий сообщение об ошибке "access violation" (нарушение доступа) и аварийно завершающий свое выполнение.
Таким образом, приводы ASUS и TEAC активно используют point'ы указатели A0h и A1h, а NEC судя по всему рассчитывает на то, что нумерация треков всякого диска обязательно должна начинаться с единицы, что с одной стороны не противоречит Стандарту, а с другой стороны – и не соответствует ему, т. к. point указатель A0h присутствует в нем не даром и его игонирование ни к чему хорошему не приводит.
Ситуация с Alcohol 120% Алкоголем до конца не ясна. Ошибка доступа —– очевидное следствие грубых алгоритмических ошибок и просчетов проектирования. Скорей всего, Alcohol 120% Алкоголь читает TOC в буфер и последовательно сканирует его на предмет поиска трека номер один, забывая при этом контролировать "вылет" за доступные буферу границы.
А вот Clone CDCloneCD понимает стандарт правильно, благодаря чему копирует защищенные диски на ура (впрочем, не в обиду будет сказано, такое поведение Clone CDCloneCD скорее исключение, чем правило и, как мы видели выше и, как мы увидим далее, редкий диск с искаженным TOC'ом удается скопировать без ошибок).
Диск не опознается приводом
Вы вставляете диск в привод. Привод раскручивает диск, судорожно мигая при этом индикатором активности, затем, убедившись в том, что на заданной скорости диск не читается, начинает снижать обороты вплоть до полной остановки диска. Индикатор "DISKIN" (если он присутствует на лицевой панели привода) печально тухнет, давая тем самым понять, что кусок пластика, засунутый в привод, с точки зрения привода представляет собой все, что угодно, но только не компакт-диск. При попытке обращения к диску выдается сообщение об отсутствии диска в дисководе и вежливое предложение его туда вставить.Неспособность привода опознать диск в подавляющем большинстве случаев это свидетельство неисправности CD-ROM привода. Реже –— дефективности самого лазерного диска. Даже если вчера этот диск вполне уверенно опознавался и даже если привод опознает все остальные диски –— не спешите уверять себя в его, привода, работоспособности! Попробуйте прочитать диск на другом накопителеприводе. На худой конец –— уменьшите скорость вращения диска до минимальной, однако, будьте готовы к тому, что привод вас не послушается. Дело в том, что большинство приводов автоматически сбрасывают прежние установки скорости при смене диска и не позволяют изменять скорость вплоть до тех пор, пока диск не будет опознан (особенно этим "славятся" приводы TEAC, приводы от ASUS обычно ведут себя более демократично).
Если же подопытный диск отказывается опознаваться всеми доступными вам приводами, то причина скорее всего в том, что приводы не могут прочесть оглавление диска (так же называемое TOC'ом), хранящееся в области Lead-inLead-In области. Выньте диск из привода и внимательно рассмотрите узкое блестящее кольцо, расположенное у внутреннего края диска –— это и есть Lead-inLead-In. Нет ли на нем глубоких царапин или загрязнений? Загрязнения удалите чистой салфеткой (к слову сказать, при очистке диска про вводную область зачастую как-то забывают, вероятно, принимая ее за бесполезное декоративное украшение).
Бороться с царапинами намного труднее и без надлежащего опыта полировки лазерных дисков за это дело лучше не браться. Лучше всего было бы отнести такой диск в сервисный центр, специализирующийся на восстановлении информации, однако, далеко не во всяком городе такие центры вообще есть и далеко не всегда они выполняют такое восстановление оперативно и грамотно. Опять-таки: конфиденциальность, стоимость восстановления и прочее, прочее, прочее…
Можно ли восстановить такой диск самостоятельно? Да, можно, но для этого вам понадобиться определенное оборудование, стоящее порядка 1000 рублей (~30$). Конкретно –— отдельный привод CD-ROM привод, над которым будет не жалко поизмываться и потерей которого вы окажетесь не слишком сильно огорчены (очень хорошо подходят для этих целей низкоскоростные приводы, оставшиеся от последнего апгрейда (upgrade) системы).
Весь фокус в том, что для работы с диском на сектором уровне TOC не так уж и нужен и без него вполне можно обойтись. Фактически это не аппаратная, а программная проблема. Обнаружив, что в процессе чтения оглавления диска возникли неустранимые ошибки, микропрограмма, зашитая в ПЗУ привода, отказывает такому диску в обработке, несмотря на то, что содержимое TOC'a'а дублировано в Q-канале подкода и размазано по всей спиральной дорожке. Причем, привод реально нуждается лишь в трех основных полях TOC'a: адресе выводной области диска (чтобы знать до сих пор можно "дергать" головкой), стартовом адресе первого трека
(чтобы знать откуда начинать чтение данных) и адресе следующей вводной области (только для много сессионных приводов). Со стартовым адресом первого трека разобраться проще всего –— он по жизни равен 00:02:00 (что соответствует нулевому LBA-адресу). Адрес Lead-outLead-Out, напрямую зависящий от объема лазерного диска, не обязательно указывать точно, достаточно выбрать его таким, чтобы он был не меньше адреса настоящего Lead-outLead-Out, иначе все, расположенные за ним сектора, окажутся недоступными.
Установив адрес Lead-outLead- Out на 80- или даже 90 минут мы можем гарантировать, что вся поверхность диска будет доступна приводу. Короче говоря, имей мы доступ ко внутренним структурам прошивки привода, восстановление разрушенного TOC'a было бы плевым делом. Автор использует для этих целей специальным образом модифицированную им прошивку обыкновенного привода CD-ROM привода (старенькая 8x модель от no name), которая позволяет манипулировать любыми служебными данными и потому читает все, что только физически можно прочесть.
Если же взломхачинье микропроцессорных программ вам не по зубам, можно пойти другим путем. Аккуратно разберите привод CD-ROM привод и извлеките его начинку из корпуса (теперь вы поняли почему автор порекомендовал купить для этих целей отдельный –— максимально дешевый –— привод?). Теперь, открутите болты, удерживающие металлическую планку, на которой закреплен эдакий "пятачок", прижимающийся к верхнему краю лазерного диска и тем самым уберегающий его от проскальзывания. Вместо этой нехитройкузявой конструкции вы можете использовать металлическое кольцо или иную тяжесть. Главное, –— получить свободный доступ к лазерному диску и возможность его "горячей" смены на ходу без выдвижения лотка.
Подключите привод CD-ROM к компьютеру и, включив питание последнего, нормальным путем вставьте в привод специальным образом подготовленный диск, адрес выводной области которого лежит в районе 80 —– 90 минут (можно просто вставить любой компакт-дискCD с видеофильмом от 700 Ммегабайт). Убедившись, что диск нормально опознан, дождитесь его полной остановки и, – не выключая компьютера, – аккуратно снимите его с привода, ни в коем случае не открывая лоток. Теперь, – установите в привод тот диск, который вы собираетесь восстанавливать. Поскольку TOC старого диска уже находится в кэше, а замену диска, совершенную таким варварским способом, привод обнаружить не в состоянии, он будет работать с новым диском точно так же, как и со старым.
Только не пытайтесь читать содержимое диска средствами операционной системы –— это ни к чему хорошему ни приведет (ведь она тоже умеет кэшировать и сколько бы вы ни жали на "обновить" в окне проводника будет неизменно прежнее оглавление). Лучше возьмите любой "грабер", читающий диск на секторном уровне и не задающий при этом лишних вопросов (например, можно воспользоваться утилитой cd_raw_read, бесплатно распространяемой автором этой статьи) и скопируйте все содержимое диска от первого сектора до последнего в файл-образ, а затем, используя любую подходящую программу "прожига", поместитезалайте его на носитель CD-R или CD-RW. Пусть вы не восстановите сам диск, но зато –— его содержимое! Эта методика с одинаковым успехом применима как для аудиодисков, так и для дисков с данными.
Как вариант: можно не откручивать прижимную планку, а найти датчик смены диска и на время сделать ему "харакири", заставляя привод "думать", что восстанавливаемый диск не был заменен (дешевые приводы используют простые механические датчики, сразу же бросающиеся в глаза, в более дорогих моделях отдельного датчика вообще нет и признаком смены диска считается нажатие на кнопку Eject; в этом случае с некоторым риском можно воспользоваться отверстием для аварийного извлечения диска, однако, имейте ввиду, что извлечение диска на работающем приводе может необратимо искалечить его механическую часть).
К слову сказать, существуют и такие приводы, которые ухитряются читать диск даже при полностью разрушенном TOC'е. К ним в частности относятся некоторые модели пишущих устройств"писцов" от фирмы MSI. Обладателем этих приводов незачем развинчивать свой CD-ROM –— сбойный диск он прочтет и так.
Так же, при восстановлении многосессионных дисков можно попробовать просто зачернить вводную область диска черным маркером, –— содержимое первой сессии при этом окажется утраченным, но вот все последующие сессии большинство приводов прочтут на ура.Напоминаю, что вводная область диска выглядит как блестящее кольцо, расположенное вокруг внутренней кромки диска.
Диск опознается приводом, но не опознается операционной системой
Вы вставляете диск в привод. Привод раскручивает диск, зажигает индикатор DISK IN (если он есть), однако, попытка просмотра содержимого диска штатными средствами операционной системы приводит к сообщению о той или иной ошибке. Сканирование поверхности диска утилитой Ahead Nero CD Speed (или любой другой утилитой аналогичного назначения) выявляет один или несколько разрушенных (damaged) секторов.Это –— явный симптом повреждения файловой системы, а точнее –— ее корневого каталога. Если это произошло –— не хватайтесь за сердце. Восстановление коревого каталога лазерных дисков в отличии от винчестеров и дискет не представляет большой проблемы. Подавляющее большинство лазерных дисков содержат не одну, а сразу две файловых системы, дублирующих друг друга –— ISO- 9660 и Joliet (таковыми являются все диски, выпушенные после 1995 года). Согласитесь, одновременное разрушение сразу двух корневых каталогов –— событие крайне маловероятное. К тому же, в силу отсутствия фрагментации, вложенные подкаталоги не разбросаны по всей поверхности лазерного диска, а сосредоточенны в одном месте, благодаря чему даже при полностью разрушенном корневом каталоге их достаточно легко восстановить. Наконец, каждая последующая сессия многосессионого диска включает в себя содержимое файловых систем всех предыдущих сессий (исключая, разумеется, удаленные файлы). А потому, при "смерти" файловой системы последней сессии, мы без труда можем спасти содержимое всех остальных.
К сожалению, штатные средства Windows не предоставляют возможности выборочного монтирования ни предпочтительной файловой системы, ни предпочтительной сессии, принудительно подсаживая нас на корневой каталог системы JolietДжульеты [n2k30] последней сессии диска. Самое простое, что можно сделать –— попробовать прочитать диск под "голой" MS-DOS с установленным драйвером MSCDEX, работающим исключительно с системой ISO- 9660 и игнорирующим существование Joliet. Как вариант, вы можете воспользоваться утилитой ISO 9660.dir, разработанной автором специально для работы с разпорушенными файловыми системами и восстанавливающей все, что только можно восстановить.
Естественно, в силу того, что максимальная длина файловых идентификаторов в системе ISO- 9660 составляет всего лишь 11 символов, длинные файловые имена оказываются необратимо искажены, однако, согласитесь, это все же лучше чем совсем ничего.
Диск с нулевым треком
Задумывались ли вы, почему нумерация треков лазерных дисков начинается с единицы, а не с нуля? Ведь говорят, чтобы отличить программиста от простого смертного достаточно дать ему команду "рассчитайсь!". Нормальный человек скажет "первый" (если он действительно первый) и будет по-своему прав. Программист же сначала уточнит в какой системе исчисления вести расчет (в двоичной, восьмеричной, шестнадцатеричной…) и затем, сделав шаг вперед, гордо скажет "нулевой". "Так ведь лазерные диски изначально разрабатывались для пользователей!"—– ответите вы, —– "а пользователи более привычны к натуральной, а не позиционной системе исчисления и потому первый трек должен быть именно первым, но никак не нулевым".И все же, несмотря на всю убедительность своих доводов, вы будете не правы. Отсчет треков всякого диска начинается не с единицы, ано с нуля. Да, нулевой номер зарезервирован за служебным треком (вводной областью диска) и его содержимое недоступно на интерфейсном уровне, но это ничего не меняет! Поле TNO (Track Number) Q-подканала диска области Lead-inLead-In области диска равно нулю, следовательно, с точки зрения привода всякий диск начинается с трека номер ноль. Электронная начинка привода читает и адресует нулевой трек точно так же, как и любой другой трек диска, сохраняя тем самым прозрачность и упорядоченность принятой системы нумерации. С точки зрения системных программистов, разрабатывающих микропрограммные прошивки, отсчет треков всегда начинается с нуля. С точки же зрения пользователей привода —– с единицы. Одним словом, и "волки сыты и овцы целы!"
Атрибуты нулевого трека отсутствуют в TOC, поскольку этот трек как раз и служит для хранения TOC. Давайте задумаемся, что произойдет, если одному из point'ов указателей подлинного или фиктивного трека мы присвоим значение ноль, то есть, попросту говоря, создадим еще один нулевой трек в пользовательской области диска?
Если помимо внесения подложных данных в TOC, мы еще и скорректируем содержимое Q-канала подкода, забив заполнив поле TNO нулями, то с точки зрения привода такой трек будет неотличим от вводной области диска и попытка его посекторного чтения будет обречена на провал (хотя некоторые приводы и не такое читают).
Субканальные данные нулевого трека теоретически должны быть доступны для чтения командами SEEK или /READ SUBCHANNELL, но никаких гарантий на счет этого у нас нет, поскольку наличие двух подряд идущих областей Lead-inLead-In областей сильно нервирует привод, и его реакция становится совершенно непредсказуемой. Отказ от восстановления субканальных данных мало что меняет. Одно лишь наличие нулевого point'a указателя в TOC'е —– событие вполне неординарное и взаимно противоречивое.
Большинство приводов просто "свихнутся" и откажутся обрабатывать такой диск, совершенно непредсказуемым образом осуществляя чтение его оглавления. В частности, NEC при выполнении команды READ TOC возвращает ошибку, ASUS воспринимает нулевой трек как индикатор завершения TOC'а, а TEAC, столкнувшись с нулевым треком, начинает очень сильно "нервничать" и вместо атрибутов всех последующих треков "выплевывает" содержимое своих внутренних буферов вместе с мусором, оставшимся от TOC'а предыдущего диска. Короче говоря, нулевой трек делает лазерный диск практически полностью нечитабемльным.
На этом, собственно, можно было бы и остановиться (кому нужна жутко конфликтная защита, работающая исключительно в лабораторных условиях и крайне нежизнеспособная на практике?!) если бы не одно "НО". Стремительное падение цены на оптические носители позволяет использовать лазерный диск не только для хранения полезной информации, но и в качестве своеобразного ключа.
Весь фокус в том, что наличие нулевого трека на диске никак не препятствует чтению субканальных данных спиральной дорожки, но подавляющее большинство копировщиков (включая Alcohol 120% Алкоголь и Clone CDCloneCD) скорее "зависнут", чем скопируют такой диск! Таким образом, алгоритм работы защитного механизма сводится к "ручному" чтению TOC'а командами SEEK или /READ SUBCHANNEL с последующей проверкой его содержимого на предмет наличия нулевого трека.
И хотя ключевой диск не может содержать никаких других данных кроме собственно самого проверяемого TOC'а —– это ли беда? В каком-то смысле это даже достоинство.
Пусть на одном лазерном диске, никак не защищенном от копирования, содержится демонстрационная версия программы, свободно доступная и для скачивания через Интернет. Чтобы она превратилась в полноценную полнофункциональную версию, пользователь должен вставить в привод ключевой диск, полученный от регионального дилера или переданный непосредственно самим разработчиком по почте (собственно, не обязательно постоянно держать ключевой диск в приводе, защита может запомнить флаг регистрации и в реестре, запрашивая ключевой диск лишь изредка —– на тот случай если пользователь захочет одолжить его кому ни будь). Согласитесь, это гораздо надежнее ключевого файла или регистрационного номера, которым ничего не стоит поделиться с другом или выложить в Интернет, а, учитывая что cубканальные данные диска могут хранить не только ключ, но и исполняемый (интерпретируемый) код, обеспечивающий полнофункциональность зарегистрированной программы, становится ясно, что если у хакера нет ни одной полностью работоспособной копии защищенного приложения, взломать его за разумное время будет просто нереально. Но довольно слов, перейдем к делу, попытавшись перво-наперво создать образ защищенного диска с нулевым треком внутри. Как мы сейчас и увидим, это оказывается это не так-то просто сделать!
Если просто обнулить указатель (point) первого трека, то Clone CDCloneCD наотрез откажется открывать такой образ, ссылаясь на ошибку анализа. На самом деле этих ошибок по меньшей мере две. Первая —– полная неосведомленность Clone CDCloneCD о потенциальной возможности существования нулевых треков, коих он в упор не видит. Вторая —– непростительный оптимизм, закладывающийся на тот факт, что каждая сессия должна содержать в себе по меньшей мере один трек (что в действительности вовсе не факт, а лишь допущение).
Alcohol 120% Алкоголик воспринимает сессию с единственным нулевым треком внутри более благодушно, корректно отображая его номер (см. листинг 6.40 ниже), однако, при попытке записи такого образа на диск, выпрыгивает появляется сообщение об ошибке "access violation" (нарушение доступа) и копировщик "наглухо повисает", даже не удосужившись аварийно завершить свою работу (см.

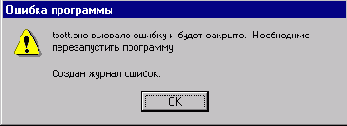

рис. 6.210x104). Вызов "Диспетчера программ" с последующим " умерщвлением разбушевавшегося" процесса не решает проблемы, т. к. лоток диска остается заблокированным и приходится прибегать к помощи утилиты CD.lock.exe для уменьшения счетчика блокировок на единицу.
Листинг 6.40. Alcohol 120% открывает образ защищенного диска вполне успешно, честно отображая нулевой номер первого трека, правда некорректно определяет его длину
Тип: Файл-образ CloneCD
Путь: L:\CD-hack\
Имя: IMAGE.CCD
IMAGE.img
IMAGE.sub
Размер: 8.81 MB
Сессий: 2
Треков: 2
Сессия 01:
Трек 00: Mode 1, Длина: 000000(0 Byte), Адрес: 000000
Сессия 02:
Трек 01: Mode 1, Длина: 000000(0 Byte), Адрес: 013458
Листинг 32 Алкоголик открывает образ защищенного диска вполне успешно, честно отображая нулевой номер первого трека, правда некорректно определяет его длину.

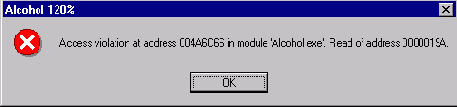

Рис. 6.21. унок 16 0x104 Реакция Alcohol 120% Алкоголика на попытку записи образа диска с единственным нулевым треком внутри первой сессии
Постойте, но ведь это же… Это же настоящая золотая жила! Диск с единственным нулевым треком внутри первой сессии не то, что не копируется, он даже и не "прожигается"! Даже если хакер каким-то неизвестным науке способом снимет с защищенного диска правильный дамп, ему будет нечем этот дамп записать!!! Правда и разработчику защищаемого приложения ключевой диск нечем записать тоже… ну, разве что отважиться на разработку собственной программы "прожига". Естественно, изготовить штампованные CD с нулевым треков вообще не проблема, но этот путь доступен далеко не всем (индивидуальным программистам он недоступен точно).
Компромиссным вариантомв защиты становится добавление в искажаемую сессию хотя бы единственного ненулевого трека. Такой диск может быть изготовлен с помощью того же Clone CDCloneCD и корпеть над написанием собственной "прожигалки" в этом случае не надо, что есть плюс.
Однако коль скоро для создания оригинального диска используется утилита массового распространения, процесс создания несанкционированных дубликатов значительно упрощается. Хакеру достаточно снять с диска корректный дамп, а все остальное —– это забота копировщика Clone CDCloneCD. Необходимость разрабатывать специализированный софт для взлома при этом отпадает. Один словом: все, что легко защищается, легко и ломается. Впрочем, квалифицированных хакеров не так уж и много и для предотвращения "утекания" своей продукции намс с вами достаточно добиться некопируемости ключевого диска распространенными копировщиками в автоматическом режиме. И, как мы увидим в дальнейшем, защита данного типа полностью удовлетворяет этому требованию.
Процесс подготовки защищенного диска не лишен определенных тонкостей. Создание фиктивного трека с нулевым номером не вызывает особых трудностей, но вот вопрос: где его разместить? В первой, а, может быть, лучше во второй сессии? До подлинного трека или после? Поскольку вводная область первой сессии недоступна для чтения на субканальном уровне, то прочитать TOC первой сессии вручную нельзя. Нельзя и закладываться расчитывать на команду READ TOC, поскольку, как уже было сказано ранеевыше, ее корректное выполнение не гарантируется. Вводные области второй и всех последующих сессий свободно доступны на субканальном уровне и ручное чтение хранимогого ими TOC'а все таки возможно. Конкретная позиция нулевого трека внутри сессии особой роли не играет, и нулевой трек может быть с одинаковым успехом размещен как до ненулевого трека, так и после него.
Только, пожалуйста, не забывайте о необходимости коррекции point'а указателя A0h, хранящего номер "первого" трека всякой сессии. Если его значение оставить без изменений, то образ диска запишется без каких- либо препирательств со стороны Clone CDCloneCD, но никаких упоминаний о нулевом треке в TOC'е "прожженного" диска не окажется! Точно так же ведет себя и Alcohol 120%Алкоголь.
Чтобы этого избежать, значение point' а указателя A0h той сессии, к которой вы добавляете нулевой трек, должно быть сброшено в нольZero.
Фрагмент отредактированного CCD-файла приведен в листинге 6.41.ниже:
Листинг 6.41. Фрагмент CCD-файла с добавленным нулевым треком
|
TocEntries=13 |
TocEntries=14 |
; корректируем количество входов в TOC |
|
[Entry 8] |
[Entry 8] |
; это вход не обязательно должен быть восьмым… |
|
Session=2 |
Session=2 |
; …главное, чтобы Session == 2, а Point == A0h |
|
Point=0xa0 |
Point=0xa0 |
; этот Point отвечает на номер первого трека |
|
ADR=0x01 |
ADR=0x01 |
; это служебные поля ADR/Control, описывающие |
|
Control=0x04 |
Control=0x04 |
; режим обработки трека (это трек с данными) |
|
TrackNo=0 |
TrackNo=0 |
; TNO = 0 – это Lead-In область |
|
AMin=0 |
AMin=0 |
; \ |
|
ASec=0 |
ASec=0 |
; +- условный текущий абсолютный адрес |
|
AFrame=0 |
AFrame=0 |
; / |
|
ALBA=-150 |
ALBA=-150 |
; условный текущий LBA-адрес |
|
Zero=0 |
Zero=0 |
; это поле всегда равно нулю |
|
PMin=2 à |
PMin=0 |
; корректируем номер "первого" трека |
|
PSec=0 |
PSec=0 |
; эти поля не имеют никакого смысла и должны |
|
PFrame=0 |
PFrame=0 |
; быть равны нулю |
|
PLBA=8850 |
PLBA=8850 |
; LBA-"адрес" номера "первого" трека |
|
[Entry 11] |
; добавляем еще одно Entry, описывающее нулевой трек |
|
|
Session=2 |
; нулевой трек должен быть не в первой сессии |
|
|
Point=0x00 |
; номер трека - ноль |
|
|
ADR=0x01 |
; Sub-channel Q encodes current position data |
|
|
Control=0x04 |
; трек с данными |
|
|
TrackNo=0 |
; это Lead-In |
|
|
AMin=0 |
; \ |
|
|
ASec=0 |
; + - условный абсолютный адрес Lead-In |
|
|
AFrame=0 |
; / |
|
|
ALBA=-150 |
; условный LBA-адрес Lead-In |
|
|
Zero=0 |
; это поле должно быть равно нулю |
|
|
PMin=3 |
; \ |
|
|
PSec=1 |
; + - абсолютный стартовый адрес нулевого трека |
|
|
PFrame=66 |
; / |
|
|
PLBA=13458 |
; LBA-адрес нулевого трека |
TocEntries=13 TocEntries=14 ; корректируем количество входов в TOC
[Entry 8] [Entry 8] ; это вход не обязательно должен быть восьмым…
Session=2 Session=2 ; …главное, чтобы Session == 2, а Point == A0h
Point=0xa0 Point=0xa0 ; этот Point отвечает на номер первого трека
ADR=0x01 ADR=0x01 ; это служебные поля ADR/Control, описывающие
Control=0x04 Control=0x04 ; режим обработки трека (это трек с данными)
TrackNo=0 TrackNo=0 ; TNO = 0 – это Lead-In область
AMin=0 AMin=0 ; \
ASec=0 ASec=0 ; +- условный текущий абсолютный адрес
AFrame=0 AFrame=0 ; /
ALBA=-150 ALBA=-150 ; условный текущий LBA-адрес
Zero=0 Zero=0 ; это поле всегда равно нулю
PMin=2 à PMin=0 ; корректируем номер "первого" трека
PSec=0 PSec=0 ; эти поля не имеют никакого смысла и должны
PFrame=0 PFrame=0 ; быть равны нулю
PLBA=8850 PLBA=8850 ; LBA-"адрес" номера "первого" трека
[Entry 11] ; добавляем еще одно Entry, описывающее нулевой трек
Session=2 ; нулевой трек должен быть не в первой сессии
Point=0x00 ; номер трека - ноль
ADR=0x01 ; Sub-channel Q encodes current position data
Control=0x04 ; трек с данными
TrackNo=0 ; это Lead-In
AMin=0 ; \
ASec=0 ; + - условный абсолютный адрес Lead-In
AFrame=0 ; /
ALBA=-150 ; условный LBA-адрес Lead-In
Zero=0 ; это поле должно быть равно нулю
PMin=3 ; \
PSec=1 ; + - абсолютный стартовый адрес нулевого трека
PFrame=66 ; /
PLBA=13458 ; LBA-адрес нулевого трека
Листинг 33 фрагмент CCD-файла с добавленным нулевым треком
При просмотре геометрии защищенного таким образом диска Ahead Nero выдает приблизительно следующую информацию (см. рис. 6.220x105)[6]. То, что он посчитал вторую сессию открытой ("Session is open") вполне объяснимо, так как созданный нами нулевой трек был ошибочно принят Ahead Nero Нероном за вводную область, в результате чего шаткое равновесие между вводными и выводными областям оказалось нарушенным. Между тем, вторая сессия диска все-таки закрыта и анализ TOC подтверждает это. А не знать, что упоминание о вводных областях никогда в явном виде не присутствует в TOC'е —– глупо. Разобраработаться, почему нулевой трек оказался приобщенретен Ahead Nero Нероном к первой сессии несколько сложнее. По видимому, это грубая алгоритмическая ошибка, которая не делает чести ни самому Ahead NeroНерону, ни его разработчикам.
Рис. 6.22. унок 17 0x105 Наличие нулевого трека на диске срывает крышу путает Ahead NeroНерону, вводя его в глубокое заблуждение относительно состояния последней сессии диска. Ahead Nero Нерон считает, что вторая сессии открыта, хотя на самом деле это не так .
Clone CDCloneCD ведет себя аналогичным образом и при попытке копирования защищенного диска на приводах ASUS и TEAC со всего маху "врезается" в выводную область первой сессии диска. Вторая сессия (с нулевым треком) по причине грубых алгоритмических ошибок полностью выпадает из его поля зрения и в TOC'е скопированного диска о ней даже и не упоминается. Стартовый адрес выводной области первой сессии так же определяется неправильно (Clone CDCloneCD устанавливает его на стартовый адрес нулевого трека второй сессии). Point'ы Указатели B0h (стартовый адрес следующей позиции для дозаписи) и C0h (стартовый адрес первой вводной области диска) то же оказываются потерянными. Короче говоря, TOC скопированного диска более чем существенно отличается от TOC'а оригинального и обнаружить факт несанкционированного копирования не составит никакого труда, да вы их сами сравните (листинг 6.42).
TOC оригинального ключевого диска с нулевым треком внутри второй сессии (слева) при чем атрибуты нулевого трека выделены серой заливкой и TOC его копии, полученной с помощью копировщика CloneCD (справа). Все несовпадения выделены полужирным шрифтом.:
Листинг 6.42. TOC оригинального ключевого диска с нулевым треком внутри второй сессии (слева) и TOC его копии, полученной с помощью CloneCD (справа)
|
01 14 00 A0 00 00 00 00 01 00 00 |
01 14 00 A0 00 00 00 00 01 00 00 |
|
01 14 00 A1 00 00 00 00 01 00 00 |
01 14 00 A1 00 00 00 00 01 00 00 |
|
01 14 00 A2 00 00 00 00 00 1D 21 |
01 14 00 A2 00 00 00 00 03 01 42 |
|
01 14 00 01 00 00 00 00 00 02 00 |
01 14 00 01 00 00 00 00 00 02 00 |
|
01 54 00 B0 02 3B 21 03 16 0E 22 |
|
|
01 54 00 C0 A2 C8 E0 00 61 1B 15 |
|
|
02 14 00 A0 00 00 00 00 02 00 00 |
|
|
02 14 00 A1 00 00 00 00 00 00 00 |
|
|
02 14 00 A2 00 00 00 00 03 18 17 |
|
|
02 14 00 00 00 00 00 00 03 01 42 |
|
Листинг 34 TOC оригинального ключевого диска с нулевым треком внутри второй сессии (слева, атрибуты нулевого трека выделены серой заливкой) и TOC его копии, полученной с помощью Clone CD (справа). Все несовпадения выделены жирным шрифтом.
При попытке копирования защищенного диска на приводе NEC (который, как уже отмечалось отказывается читать TOC с нулевым треком), копировщик Clone CDCloneCD удивленно спрашивает "диск пуст?" и вне зависимости от нашего ответа, даже и не пытается приступить к его копированию, вызывая страшный хакерский гнев и раздражение.
Alcohol 120% Алкоголь при попытке копирования защищенного диска просто "виснет", едва лишь успев перед смертью выбросить исключение "access violation" (нарушение доступа), но зато заблокировав лоток привода, так что без уменьшения счетчика блокировок извлечь диск помогает разве что тотальная перезагрузка системы.
В общем, дело —– мрак! (С точки зрения "пиратов" конечно).
И мы по праву можем считать, что процедура создания некопируемого ключевого диска завершилась успешно. Теперь, недурно бы разобраться: как с полученным диском вообще работать и каким именно образом защитный механизм сможет отличить копию от оригинала.
Первое, что приходит нам в голову —– прочитать "сырой" TOC командой READ TOC и проверить наличие трека номер ноль, а для пущей надежности – и его атрибуты. Если нулевой трек действительно присутствует в TOC'е и его атрибуты (т. е. поля Session, ADR, Control, PMin:PSec:Pfarme) полностью соответствуют эталону, —– это оригинальный диск и, соответственно, наоборот. Достоинство такого алгоритма в том, что он очень просто реализуется, укладываясь буквально в десяток строк кода, а недостаток —– нестабильность опознавания ключевого диска на определенных моделях приводов. Привод может отказаться читать TOC и к такому повороту событий защита должна быть заранее готова. Давайте сделаем так: если команда READ TOC возвращает ошибку, но диск присутствует в приводе и не препятствует выполнению команды SEEK, то – это оригинальный диск. Конечно, подобное эвристическое допущение значительно ослабляет защиту, однако для большинства применений ее стойкости будет вполне достаточно.
Однако безошибочное выполнение команды READ CD еще не есть свидетельство того, что она выполнена успешно. Ни один известный мне привод, способный читать TOC с нулевым треком, не читает его правильно, а потому защита должна заранее учитывать характер возможных искажений TOC'а и адекватно ему противостоять.
Рассмотрим, например, какой результат возвращает привод TEAC (листинг 6.43). Нулевой трек выделен серой заливкой, а "мусор", следующий за ним — полужирным шрифтом.:
Листинг 6.43. Содержимое TOC ключевого диска, возращенное приводом TEAC
Номер сессии
| ADR/Control
| | TNO
| | | Point
| | | | | AM:AS:AF PM:PS:PF
| | | | | | | | | | |
01 14 00 A0 00 00 00 00 01 00 00 ; point A0 – номер первого трека сессии 1 в PM
01 14 00 A1 00 00 00 00 01 00 00 ; point A1 – номер последнего трека сессии 1 в PM
01 14 00 A2 00 00 00 00 00 1D 21 ; point A2 – адрес Lead-out сессии 1 в PM:PS:PF
01 14 00 01 00 00 00 00 00 02 00 ; point 01 – стартовый адрес трека 1 в PM:PS:PF
01 54 00 B0 02 3B 21 03 16 0E 22 ; point B0 – позиция дозаписи в AM:AS:AF
01 54 00 C0 A2 C8 E0 00 61 1B 15 ; point C0 – стартовый адрес Lead-InLead-In в
; PM:PS:PF /искж
02 14 00 A0 00 00 00 00 02 00 00 ; point A0 - номер первого трека сессии 1 в PM
02 14 00 A1 00 00 00 00 00 00 00 ; point A1 – номер последнего трека сессии 2 в PM
02 14 00 A2 00 00 00 00 03 18 17 ; point A2 – адрес Lead-out сессии 2 в PM:PS:PF
02 14 00 00 00 00 00 00 03 01 42 ; point 00 – стартовый адрес трека 0 в PM:PS:PFpoint 00 – стартовый адрес трека 0 в PM:PS:PF
FB FD 00 FB F4 FB 7A FF FD FD FF ; \ | как видно, встретив нулевой трек, TEAC
FB DF 00 FA FD F5 FF BF FB FE FF ; + - мусор | TEAC вместо осмысленных данных начал изры-
FE F7 00 FB FF FD FB FF FF F7 FF ; / | начал изрыгать мусор
Листинг 35 содержимое TOC'а ключевого диска, возращенное приводом TEAC, нулевой трек выделен серой заливкой, а мусор, следующий за ним – жирным шрифтом
Что это за подозрительный мусор, расположенный следом за нулевым треком? Это —– содержимое внутренних буферов привода, попавшее сюда в результате грубой программистской ошибке в микропрограмме привода (между прочим, тестировалась самая свежая на момент написания этих строк прошивка —– 1.09). Небольшое "расследование" убедительно доказывает, что "мусор" носит не случайный харакер и представляет собой "хвост" TOC'а предыдущего диска.
Давайте, вставив в привод какой ни будь диск (например, "Soul Ballet Hit Collection"), заново сменим его на ключевой и посмотрим что у нас из этого получится (листинг 6.44).:
Листинг 6.44. TOC диска Soul Ballet (слева) и TOC ключевого диска (справа), возвращенные приводом TEAC
01 10 00 A0 00 00 00 00 01 00 00 01 14 00 A0 00 00 00 00 01 00 00
01 10 00 A1 00 00 00 00 10 00 00 01 14 00 A1 00 00 00 00 01 00 00
01 10 00 A2 00 00 00 00 48 1C 05 01 14 00 A2 00 00 00 00 00 1D 21
01 10 00 01 00 00 00 00 00 02 00 01 14 00 01 00 00 00 00 00 03 00
01 10 00 02 00 00 00 00 03 35 40 01 54 00 B0 02 3B 21 03 16 0E 22
01 10 00 03 00 00 00 00 08 14 33 01 54 00 C0 A2 C8 E0 00 61 1B 15
01 10 00 04 00 00 00 00 0C 21 0D 02 14 00 A0 00 00 00 00 02 00 00
01 10 00 05 00 00 00 00 10 3A 2D 02 14 00 A1 00 00 00 00 00 00 00
01 10 00 06 00 00 00 00 16 23 19 02 14 00 A2 00 00 00 00 03 18 17
01 10 00 07 00 00 00 00 1C 1B 0C 02 14 00 00 00 00 00 00 03 01 42
01 10 00 08 00 00 00 00 21 07 49 09 25 00 1F 00 00 00 00 19 01 10
01 10 00 09 00 00 00 00 25 1F 19 0A 2A 00 01 00 00 00 00 06 01 10
01 10 00 0A 00 00 00 00 2A 01 06 0B 2D 00 2D 00 00 00 00 00 01 10
01 10 00 0B 00 00 00 00 2D 2D 00 0C 33 00 29 00 00 00 00 02 01 10
01 10 00 0C 00 00 00 00 33 29 02 0D 39 00 08 00 00 00 00 45 01 10
01 10 00 0D 00 00 00 00 39 08 45 0E 3F 00 1E 00 00 00 00 27 01 10
01 10 00 0E 00 00 00 00 3F 1E 27 0F 43 00 1E 00 00 00 00 29 01 10
01 10 00 0F 00 00 00 00 43 1E 29 10 44 00 03 00 00 00 00 15 FF FF
01 10 00 10 00 00 00 00 44 03 15
Листинг 36 TOC диска Soul Ballet (слева) и TOC ключевого диска (справа), возвращенные приводом TEAC
Смотрите! Сейчас содержимое TOC'а ключевого диска существенно изменилось. Пускай не все содержимое, но вот "хвост" изменился точно. Причем, последовательность байт "хвоста" ключевого диска соотвествует последовательности байт диска "Soul Ballet". Пускай "…09 00 00 00 00 25 1F 19…" и "…09 25 00 1F 00 00 19…" и не совсем тождественные последовательности, но если убрать паразитные нули мы получим: "…09 25 1F 19…" и "…09 25 1F 19…", которые побайтно равны друг другу.
Так что мы действительно имеем дело с ошибкой в прошивке, что не делает чести ни самому приводу, ни его разработчикам.
Привод ASUS ведет себя более корректно (листинг 6.45), просто "обрубая" TOC по нулевому треку, даже в том случае когда нулевой трек —– не последний трек диска, что тоже расценивается как микропрограммная ошибка, пускай и не такая грубая.
Листинг 6.45. TOC ключевого диска, возращенный приводом ASUS
01 14 00 A0 00 00 00 00 01 00 00
01 14 00 A1 00 00 00 00 01 00 00
01 14 00 A2 00 00 00 00 00 1D 21
01 14 00 01 00 00 00 00 00 03 00
01 54 00 B0 02 3B 21 03 16 0E 22
01 54 00 C0 A2 C8 E0 00 61 1B 15
02 14 00 A0 00 00 00 00 02 00 00
02 14 00 A1 00 00 00 00 00 00 00
02 14 00 A2 00 00 00 00 03 18 17
02 14 00 00 00 00 00 00 03 01 42
Привод Листинг 37 TOC ключевого диска, возращенный приводом ASUS
NEC, как уже говорилось ранеевыше, вообще не выдает ничего, кроме ошибки, которою защитный механизм вынужден интерпретировать как индикатор лицензионности диска, в противном случае разработчик может поплатиться своими яйцамисвоей головой, которуюые с удовольствием оторвут легальные пользователи, пытающиеся "скормить" защищенный диск "неправильному" (с точки зрения защиты) приводу.
Тем не менее, преднамеренное ослабление стойкости защиты —– это не выход. Уж лучше попробовать прочитать TOC вручную. Это достаточно трудно реализуется на программном уровне, но еще труднее "ломается"! Если команду READ TOC легко и проэмулировать, то воссоздать особенности обработки субканальных данных практически нереально, благодаря чему усиленный вариант защиты с легкостью обойдет все копировщики, эмулирующие виртуальные диски.
Опасаясь охладить ваш воинственный программистский пыл, я все же скажу: правильно считать субканальные данные не так-то просто, как это может показаться на первый взгляд и одних лишь спецификаций для успешной реализации защитного механизма мало. В них не отображено и доли тех "чудачеств" приводов, с которыми приходится сталкиваться на практике.
q Первое и самое главное: абсолютные адреса секторов ни коим образом не связаны с "соответствующими" им субканальными данными, хотя бы уже потому, что одна секция субканальных данных "размазана" по нескольким секторам, причем в силу определенных конструктивных особенностей, обработка субканальных данных и данных основного потока осуществляется раздельно, благодаря чему при позиционировании головки на сектор N [Y177] [n2k178] X с последующим вызовом команды READ SUBCHANNEL, мы получим субканальные данные не сектора XN, ано сектора MY, лежащего "поблизости" от сектора NX. Понятие "поблизости" всяк производитель определяет самостоятельно, зачастую уползая не на одну сотню секторов вперед.
q Второе: связка команд SEEK и /READ SUBCHANNEL неустойчива
и обладает хреновой плохой воспроизводимостью результатов. Никто не гарантирует, что позиционирование на сектор NX+k приведет к чтению субканальных данных сектора MY+k. Привод может возвратить как данные сектора MY, так и данные сектора MY+i. Так же никто не гарантирует, что повторное позиционирование не сектор NX приведет к чтению субканальных данных сектора MY. (кстати, не забывайте между двумя соседними вызовами командыами SEEK выдерживать паузу хотя бы в 1 сек, иначе головка просто не успеет переместиться на новое место и привод как ни в чем не бывало возвратит уже скэшированные субканальные данные с места предыдущего позиционирования). Остается опираться лишь на текущие адреса секторов, возвращаемые в самой субканальной информации (поле "Absolute CD Address"). Встретив в этом поле адрес "своего" сектора мы может быть абсолютно уверенными в том, что эта субканальная информация принадлежит именно "нашему" сектору, а не какому-то сектору еще.
Листинг 6.46. Правильная интерпретация субканальной информации
LBA - 10D4:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6D
^^^^^^^^^^ ^ ^^^^^^^^^^^ ^^^^^^^^^^^
| | | |
LBA-адрес сектора, на который | атрибуты point'a LBA-адрес сектора, чьи
осуществлялось позиционирование | чьи субканальные данные
командой SEEK point осуществлялось позиционирование | данные возвратил привод
командой SEEK point
q
q Листинг 38 правильная интерпретация субканальной информации
q Третье: конкретный формат субканальной информации определяется не стандартом, а самим приводом и значительно варьируется от одной модели к другой. Наиболее непостоянны в этом смысле вводные и выводные области диска. Стандарт вообще ничего не говорит о возможности их чтения на субканальном уровне, молчаливо полагая, что это никому на хрен и не нужно. Вот производители и "извращаются" в меру своей распущенности и фантазиий. Поля абсолютных и относительных адресов могут безо всяких предупреждений меняться местами, а сами адреса могут задаваться как в формате M:S:F, так и в LBA-форме. Значения point'ов указателей A0h, A1h и A2h (номер первого трека, номер последнего трека и адрес области Lead-outLead-Out области) могут замещаться значениями 64h, 65h и 66h соответственно. Наконец, нестандартные point'ы указатели (в том числе и нулевые point'ыуказатели) в субканальных данных зачастую попросту отсутствуют —– вместо этого возвращаются данные либо предыдущей, либо последующей секций!
Все это значительно усложняет интерпретацию субканальных данных и поиск в ней нулевых треков, поэтому приходится действовать так: последовательно читая субканальные данные различных секторов диска дожидаемся того момента когда номера треков сменяться сначала на AAh, а затем и на 00h, что будет соответствовать переходу головки с области Lead-outLead-Out области первой сессии на область Lead-inLead-In область второй сессий.
Продолжая читать Lead-inLead-In, мы попытаемся определить в какой закономерности изменяются поля абсолютных и относительных адресов и форму их представления (LBA или M:S:F). Собственно, формат представления определить очень легко. Если младший байт адреса принимает значения больше, чем 75 (4Bh), то – это, несомненно, – LBA и наоборот. Далее —– поскольку поля относительных адресов в вводной области диска используются для хранения атрибутов "своего" point'ауказателя, то они чрезвычайно сильно отличаются от текущих адресов секторов —– тех, на которых и осуществлялось позиционирование. Напротив, поля абсолютных адресов к текущим адресам должны быть достаточно близки.
Остается решить последнюю проблему —– что делать, если в субканальных данных Lead-inLead-In области нулевого трека попросту не окажется? Не спешите делать вывод о нелицензионности диска —– ведь, как уже было сказано ранеевыше, некоторые приводы нестандартные point'ы указатели просто не возвращают. При этом абсолютные адреса секторов, хранящих субканальные атрибуты нулевого трека, в считанном TOC'е не будут присутствовать! Копия диска, полученная любым из существующих на данный момент копировщиков, по данным абсолютным адресам будет содержать атрибуты совершенно других треков, которые привод вполне корректно прочитает и возвратит, либо же вовсе откажется позиционировать головку на эту область, выдавая ту или иную ошибку.
Ну, что, парни, слабо реализовать такое? Для облегчения восприятия материала ниже далее будут приведены субкальные данные ключевого диска, возращенные различными приводами. А подробные комментарии, щедро разбросанные автором, помогут разобраться что к чему.
Листинг 6.47. Резултат чтения субканальной информации из области Lead-In на приводе TEAC; отчетливо просматривается нулевой трек
+internal+ Format
| | | | | ADR/Control
| | | | | | TNO
| | | | | | | Point
| | | | | | | | +- PLBA -+ +- ALBA -+
| | | | | | | | | | | | | | | |
LBA - 10D4: 00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6D ; LBA 10D4 à
116D
LBA - 10D5:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6D ; LBA 10D5 à
116D
LBA - 10D6:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6E
; LBA 10D5 à
116E
LBA - 10D7:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6D ; LBA 10D7 à
116D (!)
LBA - 10D8:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6E ; ("биение" головки)
LBA - 10D9:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6E ; LBA 2292 = 02:00:00
; M:S:F
LBA - 10DA:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; LBA FFh – 6Ah = 95h
; (149)
LBA - 10DB:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; LBA 149 == MSF 0:0:1
LBA - 10DC:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 74 ; что удивительно, т.к.
LBA - 10DD:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 75 ; последнего трека
; должен
LBA - 10DE:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 74 ; быть в PM, но не в PF
LBA - 10DF:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 74 ; учитывайте это!
LBA - 10E0:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 79 ; продолжается биение го-
LBA - 10E1:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 79 ; головки: сектора идут не
LBA - 10E2:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 7B ; не упорядочено:
; 1179, 1179,
LBA - 10E3:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 79 ; 117B, 1179, 117A, 117A и
LBA - 10E4:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 7A ; и нету секторов 1176, 1177
LBA - 10E5:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 7A ; 1177 и 178
LBA - 10E6:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 80 ;
LBA - 10E7:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 80 ;
LBA - 10E8:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 80 ; биение головки
LBA - 10E9: 00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 7F ; продолжается
LBA - 10EA:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 80 ;
LBA - 10EB:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 81 ;
LBA - 10EC:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; а вот и нулевой трек, он
LBA - 10ED:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; он располагается в
; секторах секторах
LBA - 10EE:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 86 ; 1185 и 1186 – запомним
LBA - 10EF:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; это обстоятельство!
LBA - 10EF:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; это обстоятельство!
LBA - 10F0:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8C ; point A0 повторяется…
LBA - 10F1:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8C ; а вместе с ним и все
LBA - 10F2:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B ; остальные point'ы. Читая
LBA - 10F3:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B ; Читая субканальные
; данные дальше мы вновь -
LBA - 10F4:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8C ; ше мы вновь встретим нулевой трек,-
LBA - 10F5:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B ; левой трек, но уже в других -
LBA - 10F6:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B ; гих секторах. Запомним и
LBA - 10F7:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B ; ихз для надежности
Листинг 39 резултат чтения субканальной информации из Lead-In на приводе TEAC; отчетливо просматривается нулевой трек
Здесь абсолютные адреса представлены в LBA-форме, причем расхождение между адресом на который осуществляется позиционирование головки и адресом, чьи субканальные данные при этом читаются (далее по тексту —– дельта) составляет порядка –400 секторов. Правда, равномерность "часового хода" очень хороша, абсолютные идут кучным пучком строго социалистического характера, хотя TEAC все-таки не без греха и оплошности типа 11:6D, 11:6E, 11:6D, 11:6E случаются сплошь и рядом.
Атрибуты нулевого трека присутствуют в явном виде, что не может не радовать.
А вот привод ASUS ведет себя более "разболтано" (листинг 6.48).:
Листинг 6.48. Результат чтения субканальной информации из Lead-In на приводе ASUS
+internal+ Format
| | | | | ADR/Control
| | | | | | TNO
| | | | | | | Point
| | | | | | | | +- PLBA -+ +- ALBA -+
| | | | | | | | | | | | | | | |
LBA - 10D3:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6F ; здесь субканальные данные
LBA - 10D4:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; данные возвращаются еще более
LBA - 10D5:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; еще более беспорядочно, и потому
LBA - 10D6:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; беспорядочно, и потому
; отделить соседние point'ы
LBA - 10D7:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; point'ы друг от друга уже не
LBA - 10D8:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6F ; уже не удается, между тем они
LBA - 10D9:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6F ; тем они лежат по тем же самым
LBA - 10DA:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6F ; же самым ALBA адресам, что и в
LBA - 10DB:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6F ; что и в предыдущем случае, а
LBA - 10DC:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; случае, а потому, ALBA адреса могут
LBA - 10DD:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6F ; адреса могут служить надежной опорой
LBA - 10DE:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; надежной опорой в идентификации point'ов
LBA - 10DF:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 73 ; идентификации point'ов не зависящей от насторо-
LBA - 10E0:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 79 ; не зависящей от ения, разболтанности
LBA - 10E1:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 79 ; настороения, разбол-и конструктивных особен-
LBA - 10E2: 00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 79 ; танности и конструк-ностей конкретных моделей
LBA - 10E3:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 75 ; тивных особенностей приводов, что значительно
LBA - 10E4:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 7A ; конкретных моделей
; приводов, что значи-
; тельно упрощает процедуру про-
LBA - 10E5:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 75 ; процедуру проверки степени лицензион-
LBA - 10E6:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 80 ; степени лицензионной
; "чистоты" анализиру-
LBA - 10E7:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 81 ; емого диска…
LBA - 10E8:00 15 00 0C 01 14 00 A1 00 FF FF 6A 00 00 11 75
LBA - 10E9:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 7B
LBA - 10EA:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; атрибуты трека 0, обрати-
LBA - 10EB:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 81
LBA - 10EC:00 15 00 0C 01 14 00 A2 00 00 3B 45 00 00 11 7B
LBA - 10ED:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; обратите внимание, что
они рас-
LBA - 10EE:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 81
LBA - 10EF:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 86 ; они располгаются по тем же LBA
LBA - 10F0:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B
LBA - 10F1:00 15 00 0C 01 14 00 00 00 00 34 B3 00 00 11 85 ; тем же LBA адресам:
; 1185h и 1186!
LBA - 10F2:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B
Листинг 40 результат чтения субканальной информации из Lead-In на приводе ASUS
Здесь: абсолютные адреса так же представлены в формате LBA и дельта составляет все те же 400 секторов, однако, степень неупорядоченности возвращаемой информации значительно выше и номера секторов начинают потихонечку "плясать" (листинг 6.49) (обратите внимание насм.
поле ALBA).
Листинг 6.49. Результат чтения субканальной информации из Lead-In приводом NEC
+internal+ Format
| | | | | ADR/Control
| | | | | | TNO
| | | | | | | Point
| | | | | | | | +- ALBA -+ +- PLBA -+
| | | | | | | | | | | | | | | |
LBA - 1171:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; point 64 – это на самом
LBA - 1172:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; самом деле point A0 (номер пер-
LBA - 1173:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; (номер первого трека), просто глу-
LBA - 1174:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; просто глупый привод так нелепо его
LBA - 1175:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; так нелепо его исказил, так же обратите
LBA - 1176:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; исказил, так же
; обратите внимание, что
; все адреса идут к все адреса
LBA - 1177:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; сектору 116E!; идут к сектору 116E!
LBA - 1178:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00 ; резкий переход адресов переход адресов
LBA - 1179:00 15 00 0C 01 14 00 64 00 00 11 6E 00 02 00 00 ; с 116E на 1174 (+6) с 116E на 1174 (+6)
LBA - 117A:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00 ; такова дискретность такова дискретность SEEKа
LBA - 117B:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00 ; SEEKа привода NEC!
привода NEC!
LBA - 117C:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00
LBA - 117D:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00
LBA - 117E:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00
LBA - 117F:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00
LBA - 1180:00 15 00 0C 01 14 00 65 00 00 11 74 00 00 00 00
LBA - 1181:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 1182:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 1183: 00 15 00 0C 01 14 00 02 00 00 11 7F 00 00 34 92 ; 117F – …
LBA - 1184:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 1185:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 1186:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 1187:00 15 00 0C 01 14 00 02 00 00 11 81 00 00 34 92 ; 117F – 1181 диапазон
LBA - 1188:00 15 00 0C 01 14 00 02 00 00 11 7F 00 00 34 92 ; адресов, занятых субка-
LBA - 1189:00 15 00 0C 01 14 00 02 00 00 11 7F 00 00 34 92 ; субканальной информацией
LBA - 118A:00 15 00 0C 01 14 00 02 00 00 11 81 00 00 34 92 ; информацией
point'a == 2
LBA - 118B:00 15 00 0C 01 14 00 02 00 00 11 80 00 00 34 92 ; point'a == 2
LBA - 118C:00 15 00 0C 01 14 00 02 00 00 11 81 00 00 34 92
LBA - 118D:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 118E:00 15 00 0C 01 14 00 64 00 00 11 8B 00 02 00 00 ; смотрите! резкий переходпере-
LBA - 118F:00 15 00 0C 01 14 00 64 00 00 11 8B 00 02 00 00 ; ход с адреса 1181 на адрес
LBA - 1190:00 15 00 0C 01 14 00 64 00 00 11 8B 00 02 00 00 ; адрес 118B – 10 секто-ров пропу-
LBA - 1191:00 15 00 0C 01 14 00 64 00 00 11 8B 00 02 00 00 ; ров пропущено, причем это не прсто
LBA - 1192:00 15 00 0C 01 14 00 64 00 00 11 8B 00 02 00 00 ; это не прсто биение головки – этих
LBA - 1193:00 15 00 0C 01 14 00 64 00 00 11 8D 00 02 00 00 ; головки – этих секто-ров в субканальных
LBA - 1194:00 15 00 0C 01 14 00 64 00 00 11 8D 00 02 00 00 ; ров в субканальных
; дДанных нет вообще! И как
LBA - 1195:00 15 00 0C 01 14 00 64 00 00 11 8B 00 02 00 00 ; И как раз в них и содержатся
LBA - 1196:00 15 00 0C 01 14 00 65 00 00 11 92 00 00 00 00 ; содержатся атрибуты трека ноль, а
LBA - 1197:00 15 00 0C 01 14 00 65 00 00 11 92 00 00 00 00 ; трека 0, а раз так, то то трек ноль все
LBA - 1198:00 15 00 0C 01 14 00 65 00 00 11 92 00 00 00 00 ; трек 0 все-таки есть есть на диске (иначе
LBA - 1199:00 15 00 0C 01 14 00 65 00 00 11 92 00 00 00 00 ; на диске (иначе бы эти
; бы эти сектора возращ.)
Листинг 41 результат чтения субканальной информации из Lead-In приводом NEC
Здесь: дельта "уползания" составляет порядка 10 секторов, а зачастую даже менее того, однако, сама упорядоченность секторов вообще никакая, а нулевых point'ов указателей вообще нет. Сектора с адресами 1185h и 1186h (в которых собственно и храняться атрибуты нулевых треков) "в наглую" отсутствуют —– вместо этого привод спозиционировал головку на адреса 118Bh и 118Dh, в результате чего количество 64h point'ов указателей (в "девичестве" —– A0h) до неприличия возросло. Ко всему прочему абсолютные адреса секторов по непонятной причине перекочевали в поле относительных адресов, и если бы мы попытались проанализировать субканальную информацию согласно стандарту, у нашей защиты точно бы "съехала крыша".
Итак, несмотря громоздкость и трудности реализации защитного механизма, он все-таки может быть реализован так, чтобы уверенно отличать ключевой диск на любой из моделей приводов. Но стоит ли овчинка выделки или, говоря другими словами, каким образом защищенный диск можно взломать?
А вот со взломом у нас туго. Да, в принципе такой диск можно скопировать, но только не с помощью Сlone CD или Alcohol 120% Алкоголем и не на всех моделях приводах. Для взлома пригодны лишь те приводы, что уверенно читают TOC и возвращают атрибуты нестандартных point'овуказателей, поскольку ко всему этому может привязываться защита. Постойте! —– воскликните вы, —– но ведь защита не должна опиратьсязакладываться на доступность TOC'а и атрибуты нулевого point'ауказателя, иначе программа окажется неработоспособна на некоторых моделях приводов! Это верно, однако, если привод соглашается читать TOC — – отчего же его не проверить?
Если привод взломщика не позволяет читать содержимое TOC, взломщик не сможет восстановить оригинальный TOC (ну разве что отдизассемблирует весь защитный механизм целиком) и потому скопированный диск будет работать лишь на его приводе!
Правда при наличии привода, читающего TOC и "хорошо смазанных подшипников в котелке", копирование защищенного диска осуществляется очень просто. Достаточно лишь считав TOC (команда READ TOC), считать и само содержимое диска на субканальном уровне (команды SEEK или /READ SUBCHANNEL), а так же содержимое основного канала (команда READ CD), после чего остается лишь сформировать CCD-, -IMG- и SUB-файлы и с помощью того же копировщика Clone CDCloneCD записать их на диск. Однако, на такой взлом "по зубам" далеко не всякому хакеру, а с натиском желторотых пользователей эта защита без труда справится.
Доктор Ватсон
"Доктор Ватсон" является штатным обработчиком критических ошибок, входящим в базовый пакет поставки всех операционных систем семейства Windows. По своей природе он представляет собой статическое средство сбора релевантной информации. Предоставляя исчерпывающий отчет о причинах сбоя, "Доктор Ватсон" в тоже самое время лишен активных средств воздействия на некорректно работающее программы. Утихомирить разбушевавшееся приложение, заставив его продолжить свою работу с помощью одного "Доктора Ватсона", вы не сможете и для этого вам придется прибегать к интерактивным отладчикам, одним из которых является MicrosoftVisual Studio Debugger, входящий в состав одноименной среды разработки и рассматриваемый несколькими страницами далеениже.Считается, что "Доктор Ватсон" предпочтительнее использовать на рабочих станциях (точнее –— на автоматизированных рабочих местах), а интерактивные средства отладки –— на серверах. Дескать, во всех премудростях ассемблера пользователи все равно не разбираются, а вот на сервере "продвинутый" отладчик будет как нельзя кстати. Отчасти это действительно так, но не стоит игнорировать то обстоятельство, что далеко не все источники ошибок обнаруживаются статическими средствами анализа, к тому же интерактивные инструменты значительно упрощают процедуру анализа. С другой стороны, "Доктор Ватсон" достается нам даром, а все остальные программные пакеты приходится приобретать за дополнительную плату. Так что предпочтительный обработчик критических ошибок вы должны выбирать сами.
Для установки "Доктора Ватсона" отладчиком по умолчанию добавьте в реестр следующую запись (листинг 3.1) или запустите файл Drwtsn32.exe c ключом "–i" (для выполнения обоих действий вы должны иметь права администратора).:
Листинг 3.1. Установка "Доктора Ватсона" отладчиком по умолчанию
[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\AeDebug]
"Auto"="1"
"Debugger"="drwtsn32 -p %ld -e %ld -g"
"UserDebuggerHotKey"=dword:00000000
Листинг 1 установка "Доктора Ватсона" отладчиком по умолчанию
Теперь возникновение критических ошибок программы станет сопровождаться генерацией отчета, составляемого "Доктором Ватсоном" и содержащим более или менее подробные сведения о характере ее происхождения (рис. 3.3).
Рис.унок 3.4 3. drw.gif Реакция "Доктора Ватсона" на критическую ошибку
Образец дампа (dump), созданный "Доктором Ватсоном", приведен в листинге 3.2ниже. Комментарии, добавленные автором, выделены серым цветом.:
Листинг 3.2. Образец отчета "Доктора Ватсона" с комментариями автора
Исключение в приложении:
Прил.: (pid=612)
; pid процесса, в котором произошло исключение
Время: 14.11.2003 @ 22:51:40.674
; время, когда произошло исключение
Номер: c0000005 (нарушение прав доступа)
; код категории исключения
; расшифровку кодов исключений можно найти в WINNT.H
; входящим в состав SDK, прилагаемом к любому Windows-компилятору
; подробное описание всех исключений содержится в документации
; по процессорам Intel и AMD, бесплатно распространяемой их производителями
; (внимание: для перевода кода исключения операционной системы в
; вектор прерывания ЦП, вы должны обнулить старшее слово)
; в данном случае это 0x5 – попытка доступа к памяти по запрещенному адресу
*----> Сведения о системе <----*
Имя компьютера: KPNC
Имя пользователя: Kris Kaspersky
Число процессоров: 1
Тип процессора: x86 Family 6 Model 8 Stepping 6
Версия Windows 2000: 5.0
Текущая сборка: 2195
Пакет обновления: None
Текущий тип: Uniprocessor Free
Зарегистрированная организация:
Зарегистрированный пользователь: Kris Kaspersky
; краткие сведения о системе
*----> Список задач <----*
0 Idle.exe
8 System.exe
232 smss.exe
…
1244 os2srv.exe
1164 os2ss.exe
1284 windbg.exe
1180 MSDEV.exe
1312 cmd.exe
612 test.exe
1404 drwtsn32.exe
0 _Total.exe
(00400000 - 00406000)
(77F80000 - 77FFA000)
(77E80000 - 77F37000)
; перечень загруженных DLL
; согласно документации, справа от адресов должны быть перечислены имена
; соответствующих модулей, однако практически все они так хорошо "замаскировались",
; что стали совершенно не видны. вытащить их имена из файла протокола все-таки можно,
; но придется немного пошаманить (см. ниже "таблицу символов")
Копия памяти для потока 0x188
; ниже идет копия памяти потока, вызывавшего исключение
eax=00000064 ebx=7ffdf000 ecx=00000000 edx=00000064 esi=00000000 edi=00000000
eip=00401014 esp=0012ff70 ebp=0012ffc0 iopl=0 nv up ei pl nz na pe nc
cs=001b ss=0023 ds=0023 es=0023 fs=0038 gs=0000 efl=00000202
; содержимое регистров и флагов
функция:
; распечатка окрестной точки cбоя
00400ffc 0000 add [eax],al ds:00000064=??
; записываем в ячейку на которую ссылает EAX значение AL
; значение адреса ячейки, вычисленной Доктором Ватсоном, равно 64h
; что, очевидно, не соответствует действительности;
; Доктор Ватсон подставляет в выражение значение регистра EAX
; на момент возникновения сбоя, и это совсем не то значение, которое
; было в момент исполнения! к сожалению, чему был равен EAX в момент
; исполнения ни нам, ни Доктору Ватсону не известен.
00400ffe 0000 add [eax],al ds:00000064=??
; записываем в ячейку, на которую ссылает EAX значение AL
; как? опять? что это за бред?! вообще-то так кодируется
; последовательность 00 00 00 00, по всей видимости являющаяся
; осколком некоторой машинной команды, неправильно интерпретированной
; дизассемблерным движком Доктора Ватсона;
00401000 8b542408 mov edx,[esp+0x8] ss:00f8d547=????????
; загружаем в EDX аргумент функции
; какой именно аргумент – сказать невозможно, т.к. мы не знаем адрес
; стекового фрейма;
00401004 33c9 xor ecx,ecx
; обнуляем ECX
00401006 85d2 test edx,edx
00401008 7e18 jle 00409b22
; если EDX == 0, прыгаем на адрес 409B22h
0040100a 8b442408 mov eax,[esp+0x8] ss:00f8d547=????????
; загружаем уже упомянутый аргумент в регистр EAX
0040100e 56 push esi
; сохраняем ESI в стеке, перемещая тем самым указатель вершины стека
; на 4 байта вверх (в область младших адресов)
0040100f 8b742408 mov esi, [esp+0x8] ss:00f8d547=????????
; загружаем в ESI очередной аргумент
; поскольку ESP был только что изменен, это совсем не тот аргумент,
; с которым мы имели дело ранее
00401013 57 push edi
; сохраняем регистр EDI в стеке
СБОЙ -> 00401014 0fbe3c31 movsx edi,byte ptr [ecx+esi] ds:00000000=??
; вот мы и добрались до инструкции, возбудившей исключение доступа
; она обращается к ячейке памяти, на которую указывает сумма
; регистров ECX и ESI
; а чему равно их значение? прокручиваем экран немного вверх и находим, что
; что ECX и ESI равны 0, о чем Доктор Ватсон нам и сообщает: "ds:000000"
; отметим, что этой информации можно верить, поскольку подстановка
; эффективного адреса осуществлялась непосредственно в момент исполнения
; теперь вспомним, что ESI содержит копию переданного функции аргумента
; и что ECX был обнулен явно, следовательно в выражении [ECX+ESI]
; регистр ESI – указатель, а ECX – индекс.
; раз ESI равен нулю, то нашей функции передали указатель на невыделенную
; область памяти. обычно это происходит либо вследствие алгоритмической
; ошибки в программе, либо вследствие исчерпания виртуальной памяти
; к сожалению, Доктор Ватсон не осуществляет дизассемблирование
; материнской функции, и какой из двух предполагаемых вариантов правильный
; нам остается лишь гадать… правда, можно дизассемблировать дамп памяти
; процесса (если, конечно, он был сохранен), но это уже не то…
00401018 03c7 add eax, edi
; сложить содержимое регистра EAX с регистром EDI и записать результат в EAX
0040101a 41 inc ecx
; увеличить ECX на единицу
0040101b 3bca cmp ecx,edx
0040101d 7cf5 jl 00407014
; до тех пор пока ECX < EDX, прыгать на адрес 407014
; (очевидно, мы имеем дело с циклом, управляемым счетчиком ECX)
; при интерактивной отладке мы могли бы принудительно выйти
; из функции, возвратив флаг ошибки, чтобы материнская функция
; (а с ней и вся программа целиком) могла продолжить свое выполнение
; и в этом случае потерянной окажется лишь последняя операция, но все
; остальные данные окажутся неискаженными;
0040101f 5f pop edi
00401020 5e pop esi
00401021 c3 ret
; выходим из функции
*----> Обратная трассировка стека <----*
; содержимое стека на момент возникновения сбоя
; распечатывает адреса и параметры предыдущих выполняемых функций,
; при интерактивной отладке мы могли бы просто передать управление
; на одну из вышележащих функций, что эквивалентно возращению в прошлое
; это только в реальной жизни разбитую чашку восстановить нельзя,
; в компьютерной вселенной возможно все!
FramePtr ReturnAd Param#1 Param#2 Param#3 Param#4 Function Name
; FramePtr: указывает на значение фрейма стека,
; выше (т.е. в более младших адресах) содержатся аргументы функции
; ниже – ее локальные переменные
;
; ReturnAd: бережно хранит адрес возврата в материнскую функцию
; если здесь содержится мусор и обратная трассировка стека[Y87]
; начинает характерно шуметь, с высокой степенью вероятности
; можно предположить, что мы имеем дело с ошибкой "срыва стека"
; а возможно, и с попыткой атаки вашего компьютера
;
; Param#: четыре первых параметра функции – именно столько параметров
; Доктор Ватсон отображает на экране; это достаточно жесткое
; ограничение – многие функции имеют десятки параметров и
; четыре параметра еще ни о чем не говорят; однако недостающие
; параметры легко вытащить из копии необработанного стека вручную
; достаточно лишь перейти по указанному в поле FramePtr адресу
;
; Func Name: имя функции (если только его возможно определить); реально
; отображает лишь имена функций, импортируемые из других DLL,
; поскольку встретить коммерческую программу, откомпилированную
; вместе с отладочной информацией практически нереально
;
0012FFC0 77E87903 00000000 00000000 7FFDF000 C0000005 !
0012FFF0 00000000 00401040 00000000 000000C8 00000100 kernel32!SetUnhandledExceptionFilter
; функции перечисляются в порядке их исполнения; самой последней исполнялась
; kernel32!SetUnhandledExceptionFilter функция, обрабатывающая данное исключение
*----> Копия необработанного стека <----*
; копия необработанного стека содержит стек таким, какой он есть
; очень помогает при обнаружении buffer overfull атак – весь shell-код,
; переданный злоумышленником, будет распечатан Доктором Ватсоном, и вам
; останется всего лишь опознать его (подробнее об этом рассказывается
; в моей книге "Техника сетевых атак")
0012ff70 00 00 00 00 00 00 00 00 - 39 10 40 00 00 00 00 00 ........9.@.....
0012ff80 64 00 00 00 f4 10 40 00 - 01 00 00 00 d0 0e 30 00 d.....@.......0.
…
00130090 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................
001300a0 00 00 00 00 00 00 00 00 - 00 00 00 00 00 00 00 00 ................
*----> Таблица символов <----*
; таблица символов содержит имена всех загруженных DLL вместе с именами
; импортируемых функций. используя эти адреса в качестве отправной точки,
; мы без труда сможем восстановить «перечень загруженных DLL»
ntdll.dll
77F81106 00000000 ZwAccessCheckByType
…
77FCEFB0 00000000 fltused
kernel32.dll
77E81765 0000003d IsDebuggerPresent
…
77EDBF7A 00000000 VerSetConditionMask
;
; итак, возвращаемся к таблице загруженных DLL
; (00400000 - 00406000) - это, очевидно, область памяти, занятая самой программой
; (77F80000 - 77FFA000) – это KERNEL32.DLL
; (77E80000 - 77F37000) - это NTDDL.DLL
Доступ через MSCDEX драйвер
Знаменитый MSCDEX, созданный еще во времена царствования MS-DOS, несмотря на свои многочисленныех недостатки, все-таки обеспечивал программистов всем необходимым им функционалом и достаточно полно поддерживал возможности существующих в то время приводов. Так, например, чтение отдельных секторов осуществлялось функцией 1508h прерывания INT2Fh, а если возникала необходимость спуститься на "сырой" уровень, мы всегда могли "попросить" драйвер MSCDEX передать приводу ATAPI-пакет напрямую, чем занималась функция 1510h того же прерывания (загляните в список прерываний (Interrupt List[n2k143] ), если нуждаетесь в более подробной информации).Забавно, но возможности штатного драйвера "новейшей" и "могучей" Windows 9x, не в пример беднее и спуститься на секторный уровень, при этом, не набиве разорвав себе задницу[n2k144] , под ее управлением, по-видимому, нельзя. Судя по всему, архитекторы системы сочли секторный обмен ненужным и к тому же системно-зависимым, а "правильные" приложения должны разрабатываться как полностью переносимые и довольствующиеся исключительно стандартными вызовами интерфейса win32 API. Все остальное от лукавого!
Между тем, для сохранения обратной совместимости с программами, написанными для MS-DOS и Windows 3.1, операционная система Windows 95 поддерживает MSCDEX-интерфейс, причем по соображениям производительности, реализует его не в "настоящем" MSCDEX, который и вовсе может отсутствовать на диске, а в драйвере CD-ROM драйвере, исполняющемся в 32-разрядном защищенном режиме. Выходит, что весь необходимый нам функционал в системе все-таки есть, а значит, есть и надежда как-то до него добраться. Естественно, с уровня ядра эта задача решается без проблем, но… писать свой собственный драйвер только для того, чтобы "пробить интерфейсную шахту" к уже существующему драйверу, –— это маразм какой-то!
К счастью, готовый (и даже задокументированный!) интерфейс между win32-приложениями и MSCDEX-драйвером в системе Windows 9x действительно есть.
К несчастью, он реализован через ж…опу (и … именно через ж…)опу и не надо пытаться вычеркнуть эту фразу, иначе я шибко разозлюсь (последняя фраза предназначается в первую очередь для редакторов). В общих чертах схема "прокладывания туннеля" к драйверу MSCDEX'у выглядит приблизительно так: создав 16-разрядную динамически подключаемую библиотеку (DLL), мы получаем возможность взаимодействовать с интерфейсом DPMI через функции прерывания INT 31h.
Замечание
DPMI (DOS Protected Mode Interface) –— интерфейс, спроектированный специально для того, чтобы разработчики приложений защищенного режима, исполняющихся в среде MS-DOS, могли пользоваться функциями 16-разрядной операционной системы реального режима, коей MS-DOS и является.
Конкретно нас будет интересовать функция 1508h, –— DPMI Simulate Real Mode Interrupt, позволяющая вызывать прерывания реального режима из защищенного. Обращаясь к эмулятору MSCDEX-драйвера через родное для него прерывание INT 2Fh, мы можем делать с приводом практически все, что нам только вздумается, поскольку интерфейс драйвера MSCDEX'a,'а как уже отмечалось ранее, могуч и велик.
Таким образом, вырисовывается следующий программистский маршрут: win32 приложение à 16-разрядная DLL à DMPI Simulate RM Interrupt à MSCDEX à CDFS. Не слишком ли наворочено, а? Уж лучше воспользоваться интерфейсом ASPI (благо в Windows 95 оно[n2k145] присутствуетесть) или засесть за написание собственного драйвера. Тем не менее, даже если вы не собираетесь управлять приводом посредством драйверачерез MSCDEX, знать о существовании такого способа взаимодействия с оборудованием все-таки небесполезно, особенно, если вы планируете заняться взломом чужих программ. В этом случае точки останова, установленные на API- функции, ничего не дадут, поскольку чтение секторов осуществляется через прерывания INT 31h (DMPI) и INT 2Fh.
К сожалению, прямая установка точек останова на последние дает очень много ложных срабатываний, а применение фильтров вряд ли окажется эффективным, поскольку количество возможных вариаций слишком велико. Уж лучше поискать вызовы прерываний в дизассемблерном тексте программы!
Дополнительную информацию по этому вопросу можно найти в технической заметке Q137813, входящей в состав MSDN, распространяемой вместе с Microsoft Visual Studio и озаглавленную как "How Win32 Applications Can Read CD-ROM Sectors in Windows 95". Полный перечень DMPI- и MSCDEX-функций содержится в списке Interrupt-List'e'е Ральфа Брауна[Y146] ,[n2k147] так что никаких проблем с использованием данного приема у вас возникнуть не должно (правда, раздобыть компилятор, способный генерировать 16-разрядный код и "линкер" (linker, иначе компановщик) под Windows 3.1 сегодня не так-то просто! К слову сказать, Microsoft Visual Studio 6.0 для этой цели уже не подходит, ибо, начиная с некоторой версии –— уже сейчас и не вспомню какой –— он утратил возможность создания проектов под операционные системы MS-DOS/Windows 3.1).
ДалееНиже приводится ключевой фрагмент программы (листинг 1.4.29), позаимствованный из MSDN, и демонстрирующий технику вызова прерываний реального режима из 16-разрядных динамически подключаемых библиотек (DLL), исполняющихся в среде Windows.
Листинг 2.1.4.3029. Ключевой фрагмент программы, демонстрирующей технику взаимодействия с драйвером MSCDEX из 16-разрядного защищенного режима
BOOL FAR PASCAL MSCDEX_ReadSector(BYTE bDrive, DWORD StartSector, LPBYTE RMlpBuffer)
{
RMCS callStruct;
BOOL fResult;
// Prepare DPMI Simulate Real Mode Interrupt call structure with
// the register values used to make the MSCDEX Absolute read call.
// Then, call MSCDEX using DPMI and check for errors in both the DPMI
// call and the MSCDEX call
BuildRMCS (&callStruct);
callStruct.eax = 0x1508; // MSCDEX функция "ABSOLUTE READ"
callStruct.ebx = LOWORD(RMlpBuffer); // смещение буфера для чтения сектора
callStruct.es = HIWORD(RMlpBuffer); // сегмент буфера для чтения сектора
callStruct.ecx = bDrive; // буква привода 0=A, 1=B, 2=C и т.д.
callStruct.edx = 1; // читаем один сектор
callStruct.esi = HIWORD(StartSector); // номер читаемого сектора(старшее слово)
callStruct.edi = LOWORD(StartSector); // номер читаемого сектора(младшее слово)
// вызываем прерывание реального режима
if (fResult = SimulateRM_Int (0x2F, &callStruct))
fResult = !(callStruct.wFlags & CARRY_FLAG);
return fResult;
}
BOOL FAR PASCAL SimulateRM_Int(BYTE bIntNum, LPRMCS lpCallStruct)
{
BOOL fRetVal = FALSE; // Assume failure
__asm
{
push di ; сохраняем регистр DI
mov ax, 0300h ; DPMI Simulate Real Mode Interrupt
mov bl, bIntNum ; номер прерывания реального режима для вызова
mov bh, 01h ; бит 0 = 1; все остальные должны быть равны нулю
xor cx, cx ; ничего не копируем из стека PM в стек RM
les di, lpCallStruct ; указатель на структуру со значением регистров
int 31h ; шлюз к DMPI
jc END1 ; если ошибка, – прыгаем на END1
mov fRetVal, TRUE ; все ОК
END1:
pop di ; восстанавливаем регистр DI
}
// возвращаемся
return (fRetVal);
}
Доступ посредствомчерез ASPI
Отлаженная программа–— это такая программа, для которой еще не найдены условия, в которых она откажет.Программистский фольклор
Вот два основных недостатка интерфейса SPTI (только что описанного ранеевыше): для взаимодействия с устройством он требует наличия прав администратора и, что еще хуже, интерфейс SPTI поддерживается только операционными системами семейства NT и отсутствует вна Windows 9x/ME. Единственный легальный способ "дотянуться" до привода CD-ROM'а под Windows 9x –— это воспользоваться 16-разрядным шлюзом, напрямую обращаясь к MS-DOS драйверу MSCDEX, который обеспечивает значительно большую функциональность, нежели Windows-драйвер. Естественно, параллельная поддержка двух семейств операционных систем требует от программиста значительных усилий, что существенно повышает себестоимость программного продукта.
Для упрощения разработки кросс-платформенных приложений фирма Adaptec разработала специальный системно-независимый интерфейс, позволяющий управлять различными SCSI-устройствами с прикладного уровня, и назвала его ASPI –— Advanced SCSI Programming Interface (хотя неофициально его расшифровывают как Adaptec SCSI Programming Interface, поскольку это больше соответствует истине).
Системонезависимость интерфейса ASPI обеспечивается двухуровневой моделью его организации: архитектурно он состоит из низкоуровневого драйвера и прикладной библиотеки-обертки. ASPI-драйвер разрабатывается с учетом специфики конкретной операционной системы и отвечает за непосредственноей управление SCSI-шиной (реальной или виртуальной –— не суть важно). Поскольку интерфейс между операционной системой и драйвероамдрайвером меняется от одной операционной системы к другой, то для сокрытия всех этих различий используется специальная ASPI-библиотека, предоставляющая единый унифицированный интерфейс для всех операционных систем.
Рассмотрим, как осуществляется внедрение ASPI-интерфейса в операционную систему на примере Windows MEe (см. рис. 1.4.20х34).
На самом высоком уровне иерархии находятся прикладные библиотеки Wnaspi32.dll и Winaspi.dll для 32- и 16-разрядных приложений соответственно. Они экспортируют три базовых ASPI-функции: GetASPI32DLLVersion, GetASPI32SupportInfo и SendASPI32Command (причем последняя –— самая важная) и три вспомогательных: GetASPI32Buffer, FreeASPI32Buffer, TranslateASPI32Address (последняя –— только в 32-разрядной версии библиотеки).
Посредством функции DeviceIoControl они взаимодействуют с ASPI-драйвером, расположенным "ниже" и, в зависимости от версии операционной системы, называющимся либо APIX.VXD (Windows 9x), либо ASPI.SYS (Windows NT) и создающим в процессе своей инициализации устройство с непроизносимым названием MbMmDp32. Только не спрашивайте меня, как это абракадабра расшифровывается –— ответ похоронен в застенках компании Adaptec.
Замечание
В 16-разрядных приложениях взаимодействие с драйвером осуществляется через с помощьючерез функциию 1868h прерывания 2Fh., Подробности этого процесса можно узнатьузнать, дизассемблируя Winaspi.dll. Она, кстати, совсем крошечная –— всего 5 Ккилобайт.
В принципе, ничего не мешает взаимодействовать с ASPI-драйвером и напрямую –— в обход библиотеки Wnaspi32.dll. Собственно, многие разработчики защитных механизмов именно так и поступают. Достаточно лишь дизассемблировать Wnaspi32.dll и разобраться каким ASPI-командамASPI-командам, какие IOCTL-коды соответствуют (ASPI-протокол по понятным соображениям не документирован). Действительно, на функции SendASPI32Command очень легко поставить бряк[Y105] [n2k106] , и тогда хакер (hacker) мгновенно локализует защитный код. С вызовами же функции DeviceIoControl в силу их многочисленности взломщикам справиться намного труднее. К тому же начинающие ломатели защит (а таких среди хакеров –— большинство) весьма смутно представляют себе архитектуру ввода-вывода и уж тем более не разбираются в ASPI-протоколе. Впрочем, для опытных хакеров такая защита —– не преграда (подробнее см.
главу 52 "Способы разоблачения защитных механизмов").
Сам же ASPI-драйвер "подключен" к SCSI- и IDE/ATAPI- портам (рис. 1.4.4), за счет чего он позволяет управлять всеми этими устройствами (и приводами CD-ROM в том числе).
Рис. 2.1.4.54. 0x099 Архитектура подсистемы ввода-вывода Windows 98.
Клиентские модули (на данной схеме они обозначены цифрами 1, 2 и 3) посылают свои запросы[n2k107] драйверу файловой системы –— Instable File System (обозначенному цифрой 6). В распоряжении клиентских модулей также имеются ASPI-библиотеки ASPI для 32- и 16-разрядных приложений соответственно (они обозначены цифрами 4 и 6). От всей системы они стоят особняком, поскольку разработаны независимой компанией Adaptec и представляют собой факультативные компоненты. Драйвер файловой системы перенаправляет полученный им запрос на один их следующих специализированных драйверов, среди которых присутствует и драйвер привода CD-ROM, –— CDFS.VxD, обозначенный цифрой 8. В его задачи входит поддержка файловых систем лазерных дисков, таких как-то: ISO- 9660, High Sierra или другихе файловыхе системы. Уровнем ниже лежит Volume Tracker (цифра 14), отслеживающий смену диска в накопителе, а еще ниже находится непосредственно сам драйвер, поддерживающий данную модель CD-ROM, –— так называемый CD type specific driver, реализуемый драйвером CDVSD.VxD и среди прочих обязанностей отвечающий за назначение буквы приводу. Это и есть секторный уровень взаимодействия с диском, никаких файловых систем здесь нет и в помине. Несмотря на то, что данный драйвер специфичен для конкретной модели привода CD-ROM, он совершенно независим от его физического интерфейса, поскольку опирается на CD-ROM device SCSI'zer (цифра 21), преобразующий IOP-запросы, поступающие от вышележащих драйверов, в SRB-пакеты, направляемые нижележащим драйверам (подробнее об этом см. раздел "Доступ посредствомчерез SCSI-порта" данной главы).
Еще ниже находится SCSI CD-ROM helper (цифра 23), обеспечивающий стыковку SCSI'zer'a-а с SCSI-портом. Сам же SCSI-port, создаваемый менеджером SCSI-портов ( цифра 26) представляет собой унифицированное системно-независимое средство взаимодействия драйверов среднего уровня с физическим (или виртуальным) оборудованием. К одному из таких SCSI-портов и подключается ASPI-драйвер (цифра 18), реализованный в файле APIX.VxD и восходящий к своим "оберткам" –— Wnaspi32.dll и Wnaspi.dll (цифры 11 и 12 соответственно). Ниже SCSI-менеджера расположены драйверадрайвераы мини-портов, переводящие SCSI-запросы в язык конкретной интерфейсной шины. В частности, драйвер, обеспечивающий поддержку IDE-устройств, реализован в файле ESDI_506.PDR (цифра 29). Естественно, при желании мы можем общаться с IDE-устройствами и через IDE/ATAPI-порты (цифра 25), реализованные все тем же драйвером ESDI_506.PDR (ASPI-драйвер по соображениям производительности именно так, собственно, и поступает). Левую часть блок-схемы, изображающую иерархию драйверов прочих дисковых устройств мы не рассматриваем, т. к. она не имеет никакого отношения к теме нашего обсуждения.
Для программирования под ASPI требуются как минимум две вещи: ASPI-драйвер и ASPI-SDK. Драйвер можно бесплатно скачать с сервера самой Adaptec (ею разработаны драйверадрайвераы для следующих операционных системы: MS-DOS, Novell, Windows 9x, Windows NT/W2K/XP), а вот SDK [Y108] [n2k109] с некоторого момента распространяется за деньги. И хотя его стоимость чисто символическая (что-то около 10$, если мне не изменяет память), неразвитость платежных систем в России превращает процесс покупки в довольно затруднительное дело. Однако все необходимое для работы (документация, заголовочные файлы, библиотеки) можно позаимствовать из… Windows MEe DDK [n2k110] (кстати, входящего в состав DDK для Windows 2000). Так что, если у вас уже есть Windows 20002K DDK, вам не о чем беспокоиться.
В противном случае попробуйте обратиться к MSDN[Y111] [n2k112] , распространяемой вместе с Microsoft Visual Studio 6.0. Здесь вы найдете документацию и заголовочные файлы, ну а недостающие библиотеки из соответствующих DLL (Dynamic Link Library)[n2k113] можно получить и самостоятельно (lib.exe с ключом /DEF), либо же вовсе обойтись без них, загружая все необходимые функции через LoadLibrary[Y114] /GetProcAddress.
Поскольку ASPI-интерфейс хорошо документирован (руководство по программированию насчитывает порядка 35 листов), то его освоение не должно вызвать никаких непреодолимых проблем (во всяком случае, после знакомства с SPTI). К тому же, в Windows MEe DDK входит один законченный демонстрационный пример использования ASPI, найти который можно в папке "\src\win_me\block\wnaspi32\". Несмотря на досадный суффикс "Me", он отлично уживается и с другими операционными системами, как-то: Windows 98, Windows 2000, Windows XP и т. д.
Впрочем, реализован этот пример на редкость "криво" и с большим количеством ошибок, а его наглядность такова, что менее наглядного примера для демонстрации ASPI пожалуй и не подобрать! Уж лучше исследовать исходные тексты программы CD slow, которые можно легко найти в Интернете (однако она написана на ассемблере, а с ассемблером знаком не всякий).
Кратко перечислим основные недочеты демонстрационного примера aspi32ln.c:
q Вво-первых, это не консольная программа, а относящаяся кно [n2k115] GUI'вая (Graphical User Interface) — графическому интерфейсу пользователя'ая,[n2k116] а потому большая часть ее кода к интерфейсу ASPI вообще никакого отношения не имеет.
q Во-вторых, используется единая функция для получения уведомлений сразу от выполнения двух команд: SCSI_INQUIRY и SCSI_READ10, причем последняя в половине случаев заменена своей константой 0x28, что тоже не способствует ее пониманию.
q В-третьих, накопители на CD- ROM программой поддерживаются лишь частично. Плохо спроектированная архитектура программы не позволила разработчикам осилить поставленную перед ними задачу. Поэтому ветка, отвечающая за чтение с приводов CD-ROM в функции ASPI32Post, специальным образом закомментирована. Если же наложенную блокировку убрать, то при чтении будет происходить ошибка, поскольку программа ориентирована лишь на те накопители, чей размер сектора составляет 0x200 (512) байт. Приводы CD-ROM дисков, чей сектор вчетверо больше, очевидно, к этой категории не относятся и, чтобы не переписывать всю программу целиком, единственное, что можно сделать –— это увеличить размер запрашиваемого блока данных до 0х800 (2048) байт (с жестких дисков будет считываться по четыре сектора за раз, что вполне допустимо).
q Наконец, В-пятыхВ четвертых[Y117] , инкремент (т. е. вычисление адреса следующего считываемого блока) реализован неверночерез одно место и поэтому вообще не работоспособен.
Ладно, не будет увлекаться критикой сопроводительных примеров (даже плохой программный код все же лучше, чем совсем ничего) и перейдем непосредственно к изучению ASPI-интерфейса, а точнее –— его важнейшей команды SendASPI32Command, обеспечивающей передачу SRB-блоков устройству (со всеми остальными командами вы без труда справитесь и самостоятельно).
Структура SRB_ExecSCSICmd[Y118] ,[n2k119] в которую, собственно, и упаковывается SRB-запрос, как две капли воды похожа на структуру SCSI_PASS_THROUGH_DIRECT. Во всяком случае, между ними больше сходства, чем различий (листинг 1.4.11). Вот, взгляните сами:
Листинг 2.1.4.11. Структура SRB_ExecSCSICmd
typedef struct
{
BYTE SRB_Cmd; // ASPI command code = SC_EXEC_SCSI_CMD
BYTE SRB_Status // ASPI command status byte
BYTE SRB_HaId; // ASPI host adapter number
BYTE SRB_Flags; // ASPI request flags
DWORD SRB_Hdr_Rsvd; // Reserved, MUST = 0
BYTE SRB_Target; // Target's SCSI ID
BYTE SRB_Lun; // Target's LUN number
WORD SRB_Rsvd1; // Reserved for Alignment
DWORD SRB_BufLen; // Data Allocation Length
LPBYTE SRB_BufPointer; // Data Buffer Pointer
BYTE SRB_SenseLen; // Sense Allocation Length
BYTE SRB_CDBLen; // CDB Length
BYTE SRB_HaStat; // Host Adapter Status
BYTE SRB_TargStat; // Target Status
LPVOID SRB_PostProc; // Post routine
BYTE SRB_Rsvd2[20]; // Reserved, MUST = 0
BYTE CDBByte[16]; // SCSI CDB
BYTE SenseArea[SENSE_LEN+2]; // Request Sense buffer
}
SRB_ExecSCSICmd, *PSRB_ExecSCSICmd;
Обратите внимание: для взаимодействия с устройством вам совершенно незачем знать его дескриптор! Достаточно указать его физический адрес на шине (т. е. правильно заполнить поля SRB_HaId и SRB_Target)…. а как их узнать? Да очень просто: достаточно разослать по всем физическим адресам команду INQUIRY (код 12h). Устройствао, реально (и/или виртуально) подключенные к данному порту вернут идентификационную информацию (среди прочих полезных данных содержащую и свое имя), а несуществующие устройства не вернут ничего и операционная система "отрапортует" об ошибке.
Простейшая программа опроса устройств может выглядеть, например, так как показано в листинге 1.4.12.:
Листинг 2.1.4.12. Последовательный опрос портов на предмет наличия подключенных к ним устройств
#define MAX_ID 8
#define MAX_INFO_LEN 48
SEND_SCSI_INQUITY()
{
#define MAX_LUN 8 // макс. возможное кол-во логических устройств
BYTE AdapterCount;
DWORD ASPI32Status;
unsigned char buf[0xFF];
unsigned char str[0xFF];
unsigned char CDB[ATAPI_CDB_SIZE];
long a, real_len, adapterid, targetid;
// получаем кол-во адаптеров на шине
ASPI32Status = GetASPI32SupportInfo();
AdapterCount = (LOBYTE(LOWORD(ASPI32Status)));
// готовим CDB-блок
memset(CDB, 0, ATAPI_CDB_SIZE);
CDB[0] = 0x12; // INQUIRY
CDB[4] = 0xFF; // размер ответа
// спамим порты в надежде найти тех, кто нам нужен
for (adapterid = 0; adapterid < MAX_LUN; adapterid++)
{ // внимание! нельзя здесь ^^^^^^^^^^^^^ использовать AdapterCount,
// как это рекомендуется в некоторых руководствах, поскольку номера
// адаптеров устройств далеко не всегда идут вплотную друг к другу,
// и если в нумерации возникает "разрыв", одно или более устройств
// останутся необнаруженными
for (targetid = 0; targetid < MAX_ID; targetid++)
{
a = SEND_ASPI_CMD(adapterid, targetid, CDB,
ATAPI_CDB_SIZE, 0, buf, 0xFF, ASPI_DATA_IN);
if (a == SS_COMP)
{
real_len=(buf[4]>MAX_INFO_LEN)?buf[4]:MAX_INFO_LEN;
memcpy(str,&buf[8],real_len);str[real_len]=0;
printf("%d.%d <-- %s\n",adapterid, targetid, str);
}
}
}
}
Результат работы программы на компьютере автора выглядит так, как показано в листинге 1.4.13 (обратите внимание, что адреса устройств, подключенных к виртуальной SCSI-шине, созданной драйвером ASPI, могут и не соответствовать их физическим адресам; в данном случае, привод PHILIPS висящий на физическом IDE-порту с номером 0, попал на виртуальный порт с номером 1, поскольку нулевой порт занят драйвером Virtual Clone CD, при удалении последнего из системы, соответствие виртуальных и физических адресов полностью восстанавливается, однако ручаться за это нельзя).
Первая слева цифра в листинге — adapter ID, следующая за ней — target ID.:
Листинг 2.1.4.13. Устройства, подключенные к компьютеру автора. Первая слева цифра –— adapter ID, следующая за ней –— target ID.
0.0 <-- ELBY DVD-ROM 1.0
1.0 <-- IBM-DTLA-307015 TX2O
1.1 <-- PHILIPS CDRW2412A P1.55VO1214DM10574
2.0 <-- ST380011A 3.06
2.1 <-- TEAC CD-W552E 1.09
3.0 <-- AXV CD/DVD-ROM 2.2a
3.1 <-- AXV CD/DVD-ROM 2.2a
3.2 <-- AXV CD/DVD-ROM 2.2a
Другое немаловажное достоинство ASPI-интерфейса по сравнению с SPTI состоит в поддержке асинхронного режима обработки запросов. Отдав запрос на чтение такого-то количество секторов, вы можете продолжить выполнение своей программы, не дожидаясь, пока процесс чтения секторов полностью не завершится. Конечно, для достижения аналогичного результата при использовании интерфейса SPTI достаточно всего лишь создать еще один поток, но… это уже не так элегантно и красиво. Демонстрационный пример программы, осуществляющей "сырое" чтение сектора с CD-диска показан в листинге 1.4.14.
Листинг 2.1.4.141414. [\etc\RAW.CD.READ\aspi32.raw.c]. Демонстрационный Пример программы, осуществляющийосуществляющей "сырое" чтение сектора с CD-диска
#include "scsidefs.h"
#include "wnaspi32.h"
void ASPI32Post (LPVOID);
#define F_NAME "raw.sector.dat"
/* ASPI SRB packet length */
#define ASPI_SRB_LEN 0x100
#define RAW_READ_CM 0xBE
#define WHATS_READ 0xF8 // Sync & All Headers & User Data
// + EDC/ECC
#define PACKET_LEN 2352
//#define WHATS_READ 0x10 // User Data
//#define PACKET_LEN 2048
#define MY_CMD RAW_READ_CMD
HANDLE hEvent;
//-[DWORD READ_RAW_SECTOR_FROM_CD]---------------------------------------------
// функция читает один или несколько секторов с CD-ROM в "сыром"
// (RAW) виде, согласно переданным флагам
//
// ARG:
// adapter_id - номер шины (0 - primary, 1 - secondary)
// read_id - номер устройства на шине (0 - master, 1 - slaeyer)
// buf - буфер, куда читать
// buf_len - размер буфера в байтах
// StartSector - с какого сектора читать, считая от нуля
// N_SECTOR - сколько секторов читать \
// flags - что читать (см. спецификацию на ATAPI)
//
// RET:
// - ничего не возвращает
//
// NOTE:
// - функция возвращает управления до завершения выполнения запроса,
// поэтому на момент выхода из нее, содержимое буфера с данными еще
// пусто, и реально он заполняется только при вызове функции
// ASPI32Post (вы можете модифицировать ее по своему усмотрению)
// для сигнализации о завершении операции рекомендуется использовать
// события (Event)
//
// - функция работает и под 9x/ME/NT/W2K/XP и _не_ требует для себя
// прав администратора. Однако ASPI-драйвер должен быть установлен.
//-----------------------------------------------------------------------------
READ_RAW_SECTOR_FROM_CD(int adapter_id,int read_id,char *buf,int buf_len,
int StartSector,int N_SECTOR,int flags)
{
PSRB_ExecSCSICmd SRB;
DWORD ASPI32Status;
// выделяем память для SRB-запроса
SRB = malloc(ASPI_SRB_LEN); memset(SRB, 0, ASPI_SRB_LEN);
// ПОДГОТОВКА SRB-блока
SRB->SRB_Cmd = SC_EXEC_SCSI_CMD; // выполнить SCSI команду
SRB->SRB_HaId = adapter_id; // ID адаптера
SRB->SRB_Flags = SRB_DIR_IN|SRB_POSTING; // асинхр. чтение данных
SRB->SRB_Target = read_id; // ID устройства
SRB->SRB_BufPointer = buf; // сюда читаются данные
SRB->SRB_BufLen = buf_len; // длина буфера
SRB->SRB_SenseLen = SENSE_LEN; // длина SENSE-буфера
SRB->SRB_CDBLen = 12; // размер ATAPI-пакета
SRB->CDBByte [0] = MY_CMD; // ATAI-команда
SRB->CDBByte [1] = 0x0; // формат CD - любой
// номер первого сектора
SRB->CDBByte [2] = HIBYTE(HIWORD(StartSector));
SRB->CDBByte [3] = LOBYTE(HIWORD(StartSector));
SRB->CDBByte [4] = HIBYTE(LOWORD(StartSector));
SRB->CDBByte [5] = LOBYTE(LOWORD(StartSector));
// кол-во читаемых секторов
SRB->CDBByte [6] = LOBYTE(HIWORD(N_SECTOR));
SRB->CDBByte [7] = HIBYTE(LOWORD(N_SECTOR));
SRB->CDBByte [8] = LOBYTE(LOWORD(N_SECTOR));
SRB->CDBByte [9] = flags // что читать?
SRB->CDBByte [10] = 0; // данные подканала не нужны
SRB->CDBByte [11] = 0; // reserverd
// адрес процедуры, которая будет получать уведомления
SRB->SRB_PostProc = (void *) ASPI32Post;
// посылаем SRB-запрос устройству
SendASPI32Command(SRB);
// возвращаемся из функции _до_ завершения выполнения запроса
return 0;
}
//----------------------------------------------------------------------------
// эта callback-функция вызывается самим ASPI и получает управление при
// завершении выполнения запроса или же при возникновении ошибки.
// в качестве параметра она получает указатель на экземпляр структуры
// PSRB_ExecSCSICmd, содержащей всю необходимую информацию (статус, указатель
// на буфер и т.д.)
//----------------------------------------------------------------------------
void ASPI32Post (void *Srb)
{
FILE *f;
// наш запрос выполнен успешно?
if ((((PSRB_ExecSCSICmd) Srb)->SRB_Status) == SS_COMP)
{
// ЭТОТ КОД ВЫ МОЖЕТЕ МОДИФИЦИРОВАТЬ ПО СВОЕМУ УСМОТРЕНИЮ
//-------------------------------------------------------
// записывает содержимое сектора в файл
// внимание! PSRB_ExecSCSICmd) Srb)->SRB_BufLen содержит не актуальную
// длину прочитанных данных, а размер самого буфера. если количество
// байт, возвращенных устройством, окажется меньше размеров буфера, то
// его хвост будет содержать мусор! здесь мы используем поле SRB_BufLen
// только потому, что при вызове функции SendASPI32Command тщательно
// следим за соответствием размера буфера количеству возвращаемой нам
// информации
if (f=fopen(F_NAME, "w"))
{
// записывает сектор в файл
fwrite(((PSRB_ExecSCSICmd) Srb)->SRB_BufPointer,1,
((PSRB_ExecSCSICmd) Srb)->SRB_BufLen, f);
fclose(f);
}
// кукарекаем и "размораживаем" поток, давая понять, что процедура
// чтения закончилась
MessageBeep(0); SetEvent(hEvent);
//--------------------------------------------------------
}
}
main(int argc, char **argv)
{
void *p; int buf_len, TIME_OUT = 4000;
if (argc<5)
{
fprintf(stderr,"USAGE:\n\tRAW.CD.READ.EXE adapter_id"\
", read_id, StartSector, n_sec\n"); return 0;
}
// вычисляем длину буфера и выделяем для него память
// ВНИМАНИЕ: таким образом можно юзать только до 64КБ
// если же вам требуются буфера больших объемов,
// используйте функцию GetASPI32Buffer
buf_len = PACKET_LEN*atol(argv[4]); p = malloc(buf_len);
// создаем событие
if ((hEvent = CreateEvent(NULL,FALSE,FALSE,NULL)) == NULL) return -1;
// читаем один или несколько секторов с CD
READ_RAW_SECTOR_FROM_CD(atol(argv[1]), atol(argv[2]),p,buf_len,
atol(argv[3]), atol(argv[4]),WHATS_READ);
// ждем завершения выполнения операции
WaitForSingleObject(hEvent, TIME_OUT);
return 0;
}
Откомпилировав этот пример и запустив его на выполнение, убедитесь, что он успешно работает как под Windows 9x, так и под Windows NT, причем не требуя у вас наличия прав администратора! С одной стороны, это, бесспорно хорошо, но с другой… наличие ASPI-драйвера создает огромную "дыру" вс системе безопасности, позволяя зловредным программам вытворять с вашим оборудованием все, что угодно. Заразить MBR (Master Boot Record) — главную загрузочную запись — /boot-сектора? Пожалуйста! Уничтожить информацию со всего диска целиком –— да проще этого ничего нет! Поэтому, если вы заботитесь о собственной безопасности –— удалите ASPI32-драйвер со своего компьютера (для этого достаточно удалить файл ASPI.SYS из каталога WINNT\System32\Drivers). Разумеется, сказанное относиться только к NT, поскольку в операционных системах Windows 9x прямой доступ к оборудованию можно заполучить и без этого.
Доступ посредствомчерез Cooked-Modeмоде (режим блочного чтения)
Операционная система WindowsNT выгодно отличается тем, что поддерживает режим блочного чтения с устройства, –— так называемый, cooked?modeCooked-Mode в котором все содержимое диска трактуется как один большой файл. По этому "файлу" можно перемещаться вызовом функции SetFilePointer и читать/писать отдельные сектора посредством вызовов функций ReadFile/WriteFile соответственно. Текущая позиция указателя задается в байтах (не секторах!), однако значение указателя обязано должно быть кратным логической длине сектора (512 байт для гибких/жестких дисков и 2048 байт для CD-ROM), в противном случае произойдет ошибка. Количество байт, читаемых (записываемых) за один раз, также должно укладываться в целое число секторов. Попытка прочитать сектор по "кусочкам" ни к чему не приведет.Несмотря на всю изящность и простоту программной реализации, данному способу взаимодействия с приводом присущи серьезные недостатки. Во-первых, он не работает с файловыми системами отличными от ISO 9660/Juliet и High Sierra File System. В переводе на нормальный человеческий язык это обозначает, что для чтения секторов с аудиодисков режим блочного чтения непригоден и подходит лишь для обработки дисков с данными. Во-вторых, чтение "сырых" секторов в cooked-modeCooked-Mode невозможно, и нам придется довольствоваться лишь той их частью, что содержит пользовательские данные (User-Data). Такое положение дел значительно ослабляет стойкость защитного механизма и позволяет легко ввести его в заблуждение. Допустим, защита, основанная на привязке к физическим дефектам поверхности носителя, пытается прочесть ключевой сектор на предмет проверки его читабельности. Поскольку содержимое кодов коррекции защитному механизму недоступно, он не может отличить действительные физические дефекты от их грубой имитации (то есть умышленного искажения кодов ECC/EDC кодов копировщиком с целью эмуляции неустранимых ошибок чтения).
Проверить, использует ли защита данный способ доступа к диску или нет можно следующим образом: просто установите точку останова на функцию CreateFile, заставив отладчик "всплывать" в том и только в том случае, если первые четыре символа имени открываемого файла равны "\\.\" (то есть функция открывает не файл, а устройство).
Например, это может выглядеть так: "bpx CreateFileA if (*esp->4=='\\\\.\\')", затем нам останется лишь убедиться в том, что за последней косой чертой следует буква именного того привода, который нам нужен (на компьютере автора это привод "\\.\G:"). Дождавшись выхода из функции CreateFile по команде "P RET" и подсмотрев возращенный ей дескриптор устройства (который будет содержаться в регистре EAX), мы сможем перехватить все вызовы функций SetFilePointer/ReadFile, анализ окрестностей которых и "разоблачит" алгоритм работы защитного механизма.
Демонстрационный пример, приведенный в листинге 1.4.5ниже, представляет собой вполне законченную утилиту для "грабежа" дисков с данными на секторном уровне с последующей записью всего "награбленного" в файл.
Листинг 2.1.4.5. [/cooked.sector.read.c] Пример, демонстрирующий технику чтения секторов в cooked-modeCooked-Mode
/*----------------------------------------------------------------------------
*
* ЧИТАЕТ СЕКТОРА С CD-ROM В БЛОЧНОМ РЕЖИМЕ
* ========================================
*
* данная программа работает только под Windows NT, не требуя для себя
* прав администратора
*
* Build 0x001 @ 19.05.03
---------------------------------------------------------------------------- */
#include
#include
#include
// ПАРАМЕТРЫ ПО УМОЛЧАНИЮ
#define DEF_FN "sector"
#define DEF_TO 0x666
#define DEF_FROM 0x000
#define CDROM_SECTOR_SIZE 2048 // for MODE1/MODE2FORM1 only!
// АРГУМЕНТЫ КОМАНДНОЙ СТРОКИ
#define argCD (argv[1])
#define argFN ((argc > 2)?argv[2] :DEF_FN)
#define argFROM ((argc > 3)?atol(argv[3]):DEF_FROM)
#define argTO ((argc>4)?(atol(argv[4])>argFROM)?atol(argv[4]):argFROM:DEF_TO)
main(int argc, char **argv)
{
int a;
FILE *f;
HANDLE hCD;
char *buf;
DWORD x_read;
char buf_n[1024];
// ПРОВЕРЯЕМ АРГУМЕНТЫ
if (argc<2)
{
printf("USAGE: cooked.sector.read PhysCD [filename] [from] [to]\n");
printf("\tPhysCD - physical name of CD (\"\\\\.\\G:\")\n");
printf("\tfilename - file name to store follow sector\n");
printf("\tfrom - start sector\n");
printf("\tto - end sector\n");
return 0;
}
// TITLE
fprintf(stderr,"cooked sector reader for NT\n");
// ВЫДЕЛЯЕМ ПАМЯТЬ
buf=malloc(CDROM_SECTOR_SIZE);if (!buf){printf("-ERR:low memory\n");return -1;}
// ОТКРЫВАЕМ УСТРОЙСТВО
hCD=CreateFile(argCD, GENERIC_READ, FILE_SHARE_READ, 0, OPEN_EXISTING, 0, 0);
if (hCD == INVALID_HANDLE_VALUE) {
printf("-ERR: error CreateFile(%s,....)\n", argCD); return -1;
}
// INFO
printf("read sector from %04d to %04d in %s file\n", argFROM, argTO, argFN);
// ПОЗИЦИОНИРУЕМ УКАЗАТЕЛЬ НА ПЕРВЫЙ ЧИТАЕМЫЙ СЕКТОР
SetFilePointer (hCD, CDROM_SECTOR_SIZE * argFROM, NULL, FILE_BEGIN);
// ЧИТАЕМ СЕКТОРА ОДИН ЗА ДРУГИМ
for (a = argFROM; a <= argTO; a++)
{
// читаем очередной сектор
if (ReadFile(hCD, buf, CDROM_SECTOR_SIZE, &x_read, NULL) && x_read)
{
// записываем только что считанный сектор в файл
sprintf(buf_n,"%s[%04d].dat",argFN, a);
if (f=fopen(buf_n,"wb")){fwrite(buf, 1, x_read, f); fclose(f);}
printf("sector [%04d.%04d] read\r",a, argTO);
}
else
{
printf("sector %04d read error\n",a);
}
}
}
Доступ посредствомчерез драйвера CD-ROM-драйвер
Управление драйверами устройств в операционных системах семейства Windows осуществляется посредством вызова функции DeviceIoControl, отвечающей за посылку специальных FSCTL/IOCTL- – команд. Префикс FS-свидетельствует о принадлежности данной команды к файловой системе и в контексте настоящей публикации не представляет для нас никакого интереса. Команды с префиксом IO- относятся к устройству ввода/вывода, а точнее –— к его драйверу.
Функция DeviceIoControl просто передает такую команду, как она есть, совершенно не задумываясь о ее "физическом смысле". Следовательно, совершенно бессмысленно искать перечень доступных IOCTL –- команд в описании функции DeviceIoControl. Их там нет! Точнее, здесь приводятся лишь стандартные IOCTL-команды, а вся остальная информация по этому вопросу содержится в DDK (Device Driver Kit).
Там, в частности, мы найдем, что для чтения оглавления диска используется команда IOCTL_CDROM_READ_TOC, а для перечисления адресов сессий многосессионных дисков –— IOCTL_CDROM_GET_LAST_SESSION. Также обратите свое внимание на команду IOCTL_CDROM_READ_Q_CHANNEL, обеспечивающую извлечение информации из Q-?канала подкода (для извлечения ключевых меток –— это актуально).
Чтение "сырых" секторов осуществляется командой IOCTL_CDROM_RAW_READ, возможности которой, к сожалению, ограничены только лишь дисками CD-DA (Compact Disk Digital Audio)-дисками только. Посекторное чтение с дисков CD-DATA-дисков ни на сыром, ни на "сухом" уровнях не поддерживается. В соответствии с принятой политикой безопасности, никакое приложение не должно действовать в обход системы безопасности, в противном случае, злоумышленник сможет без труда дорватьсядобраться до конфиденциальных данных, просто прочитав диск на секторном уровне. Штатные драйверадрайвераы, которыми укомплектованы операционные системы семейства Windows, всецело следуют этим требованиям, хотя сторонние разработчики могут, при желании, и нарушить этот запрет.
В состав NT DDK входит исходный текст демонстрационного драйвера CD-ROM-драйвера ("NTDDK\src\storage\class\cdrom\"), который после небольшой обработки "напильником", согласитьсясогласится читать диски всех типов, не задавая при этом глупых вопросов. Найдите в теле файла cdrom.c следующую строку "if (rawReadInfo->TrackMode == CDDA) {" и перейдите к ветке, чей код операции (OperationCode[Y100] ) равен SCSIOP_READ. А теперь модифицируйте код так, чтобы она (эта ветка) получала управление и во всех остальных случаях.
Замечание
Функция Команда IRP_MJ_READ, присутствующая в DDK, и по идее обеспечивающая возможность чтения отдельных логических блоков, является внутренней функцией драйвера и доступ к последней с прикладного уровня закрыт; пытаться использовать ее в паре с функцией DeviceIoControl — бессмысленно.
В таблице 1.4.1 приведено описание IOCTL-команд штатного драйвера CD-ROM (за более подробной информацией обращайтесь к DDK).
Таблица 21.4.11. Описание IOCTL-команд штатного драйвера CD-ROM драйвера (за более подробной информацией обращайтесь к DDK)
|
IOCTL-команда |
Описание |
|
IOCTL_CDROM_CHECK_VERIFY, IOCTL_STORAGE_CHECK_VERIFY (0x24800h) |
Определяет факт смены диска (открытия/закрытия лотка) |
|
IOCTL_CDROM_CLOSE_DOOR* IOCTL_STORAGE_LOAD_MEDIA (0x2D480Ch) |
Закрывает лоток привода |
|
IOCTL_CDROM_FIND_NEW_DEVICES, IOCTL_STORAGE_FIND_NEW_DEVICES (0x24818h) |
Перечисляет новые приводы, подключенные после загрузки системы или последнего вызова данной команды |
|
IOCTL_CDROM_GET_CONTROL |
Сообщает текущую позицию воспроизведения аудио |
|
IOCTL_CDROM_GET_DRIVE_GEOMETRY (0x2404Ch) |
Определяет тип лазерного диска и его геометрию (количест-во секторов на диске, размер одного сектора и т. д.) |
|
IOCTL_CDROM_GET_LAST_SESSION (0x24038h) |
Перечисляет стартовые адреса сессий и записывает их в буфер TOC, читаемый командой IOCTL_CDROM_READ_TOC |
|
IOCTL_CDROM_GET_VOLUME (0x24014h) |
Возвращает текущий уровень громкости с CD-ROM |
|
IOCTL_CDROM_PAUSE_AUDIO (0x2400Ch) |
Временно останавливает воспроизведение аудио |
|
IOCTL_CDROM_PLAY_AUDIO_MSF (0x24018h) |
Инициирует процесс воспроизведения аудио от сих до сих |
|
IOCTL_CDROM_RAW_READ (0x2403Eh) |
Выполняет "Сыроесырое" чтение секторов с аудиодисков |
|
IOCTL_CDROM_READ_Q_CHANNEL (0x2402Ch) |
Читаеттение данныех Q-канала подкода |
|
IOCTL_CDROM_READ_TOC (0x24000h) |
Читает оглавление диска |
|
IOCTL_CDROM_RESUME_AUDIO (0x24010h) |
Продолжаетить воспроизведение аудио |
|
IOCTL_CDROM_SEEK_AUDIO_MSF (0x24004h) |
Позиционирует оптическую головку |
|
IOCTL_CDROM_SET_VOLUME (0x24028h) |
Устанавливаетовить уровень громкости с CD-ROM |
|
IOCTL_CDROM_STOP_AUDIO (0x24008h) |
Останавливает воспроизведение аудио |
* — устарело и ныне удалено из DDK
Функции DeviceIoControl всегда предшествует вызов функции CreateFile, возвращающей дескриптор соответствующего устройства, задаваемого в виде "\\.\X:", где XX –— буквенное обозначение того привода, с которым мы собрались работать, причем флаг dwCreationDisposition должен быть установлен в состояние OPEN_EXISTING, иначе вы потерпите неудачу. Типовой пример вызова функции приведен далее в листингах 2.1.4.1—2.1.4.2.ниже
Замечание
Windows NT регистрирует устройство с именем \\.\CdRomx, где x —– номер привода, считая от нуля, которое ссылается на тот же самый драйвер, что и буквенное обозначение диска и обладает тем же самым набором функций.):
Листинг 2.1.4.1. Пример открытия устройства
HANDLE hCD; // дескриптор привода
hCD=CreateFile("\\\\.\\X:", GENERIC_READ, FILE_SHARE_READ, 0, OPEN_EXISTING, 0,0);
if (hCD == INVALID_HANDLE_VALUE) // ошибка
Прототип самой же функции DeviceIoControl выглядит так, как это показано в листинге 2.1.4.2.:
Листинг 2.1.4.2. Прототип функции DeviceIoControl
BOOL DeviceIoControl(
HANDLE hDevice, // дескриптор устройства
DWORD dwIoControlCode, // IOCTL-код команды для выполнения
LPVOID lpInBuffer, // указатель на входной буфер
// (Irp->AssociatedIrp.SystemBuffer)
DWORD nInBufferSize, // размер входного буфера в байтах
LPVOID lpOutBuffer, // указатель на выходной буфер
// (Irp->AssociatedIrp.SystemBuffer)
DWORD nOutBufferSize, // размер выходного буфера в байтах
LPDWORD lpBytesReturned, // указатель на счетчик кол-ва возвращенных байт
LPOVERLAPPED lpOverlapped // указатель на структуру для асинхронных операций
);
Здесь:
q hDevice —– тот самый дескриптор, который был только что возращен функцией CreateFile;
q dwIoControlCode —– IOCTL-код нашей операции;
q lpInBuffer —– указатель на буфер, содержащий данные, подготовленные для передачи устройству (как правило, аргументы команды). В процессе выполнения функции содержимое буфера копируется в Irp?>AssociatedIrp.SystemBuffer. Это на тот случай, чтобы, увидев такую абракадабру в DDK, вы не хватались за сердце и не пытались "скормить" функции DeviceIoControl всю IRP-структуру;
q nInBufferSize —– размер входного буфера в байтах. В процессе выполнения функции он копируется в структуру Parameters.DeviceIoControl.InputBufferLength;
q lpOutBuffer —– указатель на выходной буфер, в который помещается содержимое Irp?>AssociatedIrp.SystemBuffer;
q nOutBuffersSize —– указатель на двойное слово, в которое будет записано количест-во байт, возвращенных драйвером через выходной буфер.
Если операция завершилась успешно, функция возвращает ненулевое значение, и нуль —– в противном случае. За более подробной информацией об ошибке возвращайтесь к функции GetLastError.
Передача IOCTL-команд устройству не требует наличия прав администратора (за тем исключением, когда устройство открывается с флагом GENETIC_WRITE), что значительно увеличивает "эргономичность" защитных механизмов, базирующихся на ее основе (Кстати, о защитных механизмах, точнее их стойкости ко взлому. Поскольку функция DeviceIoControl к числу популярных явно не относится, она демаскирует "штаб-квартиру" защитного механизма, и его становится очень легко "запеленговать". Достаточно поставить на функцию DeviceIoControl точку останова и дождаться, пока передаваемая ей IOCTL-команда не примет одно из вышеперечисленных значений. На функцию CreateFile точку останова лучше не ставить, –— т. к. это даст множество ложных срабатываний (функция CreateFile вызывается всякий раз при открытии/создании какого- либо файла).
А вот попробовать поискать в теле программы текстовую строку ""\\.\"" все-таки стоит. И, если она действительно будет найдена, вам останется лишь подбежать курсором к перекрестной ссылке и нажатьдолбануть на клавишупо
Для лучшего понимания данного способа взаимодействия между прикладной программой и драйвером далее в листинге 1.4.3ниже приведен ключевой фрагмент функции, как раз и осуществляющей такое взаимодействие (обработка ошибок по соображениям наглядности опущена).:
Листинг 2.1.4.3. [/IOCTL.CDDA.raw.read.c] Функция, демонстрирующая технику чтения "сырых" секторов через CDFS-драйвер (только для дисков CD-DA дисков!)
//--[ReadCDDA]-----------------------------------------------------------------
//
// читает сектор в "сыром" виде с CDDA-дисков
// ==========================================
// ARG:
// drive - имя устройства, с которого читать (например "\\\\.\\X:")
// start_sector - номер первого читаемого сектора
// n_sec - сколько секторов читать
//
// RET:
// == 0 - ошибка
// != 0 - указатель на буфер, содержащий считанные сектора
//
// NOTE:
// функция поддерживает только диски тех типов, что поддерживает драйвер
// CDFS, который она и использует, а штатный драйвер Windows NT поддерживает
// лишь CDDA-диски
//----------------------------------------------------------------------------
char* ReadCDDA(char *drive, int start_sector, int n_sec)
{
// поддерживаемые типы треков
typedef enum _TRACK_MODE_TYPE {
YellowMode2, // native MODE 2 (не CD-data)
XAForm2, // XA MODE 2 Form 2 (VideoCD)
CDDA // Audio-CD
} TRACK_MODE_TYPE, *PTRACK_MODE_TYPE;
// аргумент IOCTL-команды IOCTL_RAW_READ
typedef struct __RAW_READ_INFO {
LARGE_INTEGER DiskOffset; // смещение в байтах лог. блоков
ULONG SectorCount; // кол-во секторов для чтения
TRACK_MODE_TYPE TrackMode; // режим читаемого трека
} RAW_READ_INFO, *PRAW_READ_INFO;
#define CDROM_RAW_SECTOR_SIZE 2352
#define CDROM_SECTOR_SIZE 2048
int a;
HANDLE hCD;
DWORD x_size;
char *szDrive;
BOOL fResult = 0;
unsigned char *buf;
RAW_READ_INFO rawRead;
// ПОДГОТАВЛИВАЕМ СТРУКТУРУ RAW_READ_INFO, передаваемую драйверу CD-ROM'а
rawRead.TrackMode = CDDA; // тип диска – Audio CD
rawRead.SectorCount = n_sec; // кол-во читаемых секторов
rawRead.DiskOffset.QuadPart = start_sector * CDROM_SECTOR_SIZE;
// ^^^^^^^^^^^^^^^^^^
// стартовый сектор задается отнюдь не своим логическим номером,
// а номером своего первого байта. сквозная нумерация байтов от
// первого до последнего байта диска теоритически обеспечивает
// полное абстрагирование от конкретного оборудования
// (размер одного сектора возвращается IOCTL-командой
// IOCTRL_CDROM_GET_DRIVE_GEOMETRY), но практически архитекторами
// драйвера допущен грубый ляп, "благодаря" которому драйвер
// принимает вовсе не сквозные номера байт,
// а start_address * CDROM_SECTOR_SIZE, где
// SECTOR_SIZE – размер логического блока, который в данном случае равен
// стандартному размеру сектора CDDATA-диска (2048 байт для справки),
// в то время как размер сектора CDDA-дисков составляет 2352 байта
// поэтому DiskOffset равен start_secor * CDROM_SECTOR_SIZE, а размер
// буфера должен быть равен start_secor * CDROM_RAW_SECTOR_SIZE
// ВЫДЕЛЯЕМ ПАМЯТЬ
buf = malloc(CDROM_RAW_SECTOR_SIZE * n_sec);
// ПОЛУЧАЕМ ДЕСКРИПТОР УСТРОЙСТВА
hCD = CreateFile(drive,GENERIC_READ,FILE_SHARE_READ,0,OPEN_EXISTING,0,0);
if (hCD != INVALID_HANDLE_VALUE)
// ПЕРЕДАЕМ ДРАЙВЕРУ ПРИВОДА КОМАНДУ IOCTL_CDROM_RAW_READ
fResult = DeviceIoControl( hCD, 0x2403E /* IOCTL_CDROM_RAW_READ */,
&rawRead, sizeof(RAW_READ_INFO),
buf, CDROM_RAW_SECTOR_SIZE*n_sec,
&x_size, (LPOVERLAPPED) NULL);
// ВЫВОДИМ РЕЗУЛЬТАТ (если есть, что выводить)
if (fResult)
for (a = 0; a <= x_size; ++a) printf("%02X%s",buf[a],(a%24)?" ":"\n");
else
printf("-ERROR"); printf("\n");
// СВАЛИВАЕМ
CloseHandle(hCD); return (fResult)?buf:0;
}
Еще один демонстрационный пример приведен в листинге 1.4.4, изучение которого бывает полезно при анализе некоторых защищенных дисковниже. Он иллюстрирует технику чтения TOC (Table Of Content) —– своеобразный аналог таблицы разделов лазерных аудиодисков.
Листинг 2.1.4.4. [/IOCTL.read.TOC.c] еще один Пример программы, взаимодействующей с CDFS-драйвером через IOCTL и читающей содержимое TOC'а (с расшифровкой), изучение которого бывает полезно при анализе некоторых защищенных дисков
/*--------------------------------------------------------------------------
*
* ЧТЕНИЕ И РАСШИФРОВКА TOC
* ========================
*
* build 0x001 @ 26.05.2003
--------------------------------------------------------------------------*/
main(int argc, char **argv)
{
int a;
HANDLE hCD;
unsigned char *buf;
WORD TOC_SIZE;
BYTE n_track;
DWORD x_size,b;
#define DEF_X "\\\\.\\G:" // привод по умолчанию
#define argCD ((argc>1)?argv[1]:DEF_X)
// ПРОВЕРКА АРГУМЕНТОВ
if (argc < 2) {fprintf(stderr, "USAGE: IOCTL.read.TOC \\\\.\\X:\n"); return 0;}
// TITLE
fprintf(stderr," simple TOC reader via IOCTL\n");
// ВЫДЕЛЯЕМ ПАМЯТЬ
buf = (char *) malloc(buf_len);
// ОТКРЫВАЕМ УСТРОЙСТВО
hCD=CreateFile(argv[1], GENERIC_READ, FILE_SHARE_READ, 0, OPEN_EXISTING, 0, 0);
// ВЫХОДИМ, ЕСЛИ ОШИБКА
if (hCD == INVALID_HANDLE_VALUE)
{fprintf(stderr,"-ERR: %x\n", GetLastError()); return 0;}
// ПЕРЕДАЕМ ДРАЙВЕРУ КОМАНДУ CDROM_READ_TOC
if (DeviceIoControl( hCD, 0x24000 /* IOCTL_READ_TOC */,
0, 0, buf, buf_len, &x_size, 0) != 0)
{
// ПОЛУЧАЕМ ДЛИНУ ТОС'а (она записана в обратном порядке)
TOC_SIZE = buf[0]*0x100L + buf[1];
printf("TOC Data Length........%d\n",TOC_SIZE);
// декодируем остальную информацию
printf("First Session Number...%d\n",buf[2]);
printf("Last Session Number....%d\n\n",(n_track=buf[3]));
for (a = 1; a <= n_track; a++)
{
printf("track %d\n{\n",a);
printf("\treserved.............%x\n",buf[a * 8 - 4]);
printf("\tADR|control..........%d\n",buf[a * 8 - 3]);
printf("\ttrack number.........%d\n",buf[a * 8 - 2]);
printf("\treserved.............%d\n",buf[a * 8 - 1]);
printf("\treserved.............%d\n",buf[a * 8 + 0]);
printf("\tmin..................%d\n",buf[a * 8 + 1]);
printf("\tsec..................%d\n",buf[a * 8 + 2]);
printf("\tframe................%d\n",buf[a * 8 + 3]);
printf("}\n\n");
}
// выводим содержимое TOC'a в "сыром" виде
printf("\n\t\t\t* * * RAW * * *\n");
for(a = 0; a < x_size; a++)
printf("%02X%s",(unsigned char)buf[a],((a+1)%22)?" ":"\n");
printf("\n\t\t\t* * * * * * *\n");
}
}
Доступ посредствомчерез мини-порта интерфейса SCSI-мини порт
Драйвер SCSI-мини- порта интерфейса SCSI и есть тот самый драйвер, за счет которого системе удается абстрагироваться от особенностей физических интерфейсов конкретного оборудования. Условимся для краткости называть его просто "мини-драйвером", хотя это будет и не совсем верно, поскольку, помимо SCSI-мини-портов интерфейса SCSI, существуют драйверадрайверыа для видео и сетевых мини- портов. Однако поскольку ни те, ни другие к рассматриваемому нами контексту ни коим боком не относятся, то никаких разночтений и не возникает.Иерархически драйвер мини- порта располагается между физическими (виртуальными) устройствами, подключенными к тем или иным интерфейсным шинам компьютера (IDE/PCI/SCSI) и драйвером SCSI-порта. Драйвер мини- порта представляет собой системно-независимый драйвер, но в то же время зависимый от специфики конкретных HBA (Host Bus Adapter), то есть того самого физического/виртуального оборудования, которое он обслуживает. Драйвер мини- порта экспортирует ряд функций семейства ScsiPortXXX, предназначенных для использования драйверами верхних уровней, и обычно реализуется как динамическая библиотека (то есть DLL), естественно, исполняющийся в нулевом кольце "ядерного" уровня.
Именно он транслирует SCSI-запросы в команды подключенного к нему устройства, именно он создает виртуальные SCSI-порты с именами типа "\Device\ScsiPortx", именно он обеспечивает поддержку накопителей с физическими интерфейсами, отличными от SCSI-интерфейса. Драйвер ATAPI.SYS, обслуживающий приводы CD-ROM приводы с ATAPI-интерфейсом, драйвер DISK.SYS, обслуживающий жесткие диски, –— все они реализованы как драйверадрайверы мини- порта.
Управление мини- портом осуществляется посредством специального IOCTL-кода, передаваемого функции DeviceIoControl и определенного в файле NTDDSCSI.H как IOCTL_SCSI_MINIPORT. Если же у вас нет NT DKK, то вот его непосредственное значение: 0x4D008. Естественно, прежде чем вызывать функцию DeviceIoControl, соответствующий SCSI-порт должен быть заблаговременно открыт функцией CreateFile.
Это может выглядеть, например, так как это показано в листинге 1.4.17. Причем обратите внимание на то, что имя порта должно выглядеть как SCSIx:, а не как ScsiPortx; причем в его конце обязательно должен присутствовать символ двоеточия, иначе ничего не получится.
:
Листинг 2.1.4.1187. Открытие SCSI-порта для управления драйвером мини-порта. Причем обратите внимание: имя порта должно выглядеть как "SCSIx:", но не как "ScsiPortx"; причем в его конце обязательно должен присутствовать символ двоеточия, иначе ничего не получится
h = CreateFile("\\\\.\\SCSI1:", GENERIC_READ | GENERIC_WRITE, FILE_SHARE_READ |
FILE_SHARE_WRITE, NULL,OPEN_EXISTING, 0, NULL);
Здесь мы открываем первый, считая от нуля, SCSI-порт, который, как мы уже знаем, соответствует первому каналу IDE или, другими словами, Secondary IDE-контроллеру (на компьютере автора привод CD-ROM "висит" именно на нем). Для определения расположения приводов на неизвестном нам компьютере можно воспользоваться IOCTL-кодом IOCTL_SCSI_GET_INQUIRY_DATA, который заставит драйвер мини- порта перечислить все имеющеесяимеющееся в его наличии оборудование, после чего нам останется только определить его тип (подробнее см. "NTDDK\SRC\STORAGE\CLASS\SPTI[Y123] [n2k124] ").
Однако управление мини- портом осуществляется совсем не так, как SCSI-портом! На этом уровне никаких стандартных команд уже не существует, и мы вынуждены работать с учетом специфики и особенностей реализации конкретного оборудования. Вместо SRB-запросов, мини-драйверу передается структура SRB_IO_CONTROL, обеспечивающая управление драйвером мини-порта и определенная следующим образом (листинг 1.4.18).:
Листинг 2.1.4.1198. Назначение полей структуры SRB_IO_CONTROL, обеспечивающей управление драйвером мини-порта
typedef struct _SRB_IO_CONTROL
{
ULONG HeaderLength; // sizeof(SRB_IO_CONTROL)
UCHAR Signature[8]; // сигнатура мини-драйвера
ULONG Timeout; // макс. время ожидания выполнения запроса в сек
ULONG ControlCode; // код команды
ULONG ReturnCode; // здесь нам вернут статус завершения
ULONG Length; // длина всего передаваемого буфера целиком
} SRB_IO_CONTROL, *PSRB_IO_CONTROL;
Ну, с полем HeaderLength все более или менее ясно, но вот что эта за сигнатура такая?! Дело в том, что коды управления драйверами мини-порта не стандартизованы и определяются непосредственно самим разработчиком данного драйвера, а потому коды команд одного драйвера навряд ли подойдут к другому. Вот во избежание междоусобных конфликтов каждый драйвер мини- порта и содержит уникальную сигнатуру, которую тщательно сверяет с сигнатурой переданной приложением в поле Signature структуры SRB_IO_CONTROL. И, если эти сигнатуры не совпадают, драйвер "отвечает": SRB_STATUS_INVALID_REQUEST, указывая на ошибку запроса. (типа, отвали, моя черешня). К сожалению, интерфейс штатных мини-драйверов ATAPI.SYS и DISK.SYS абсолютно незадокументирован, и, если вы не умеете дизассемблировать, то вам остается лишь посочувствовать. Дизассемблер же сразу показывает, что сигнатуры обоих драйверов выглядят как "SCSIDISK", а сигнатура мини-драйвера от Alcohol 120% –— "Alcoholx" (впрочем, последний, в силу своей нештатности, не представляет для нас особенного интереса).
С кодами команды разобраться сложнее. Правда, специалистыспециалисты, постоянно читающие MSDN, и потому неплохо в нем ориентирующиеся, вероятно, смогут вспомнить, что: "…this specification describes the API for an application to issue SMART commands to an IDE drive under Microsoft Windows 95 and Windows NT. Under Windows 95, the API is implemented in a Vendor Specific Driver (VSD), Smartvsd.vxd. SMART functionality is implemented as a "pass through" mechanism whereby the application sets up the IDE registers in a structure and passes it to the driver through the DeviceIoControl API" ("…эта спецификация описывает интерфейс API [n2k125] для приложений, передающих SMART-команды жестким дискам с IDE-интерфейсомв под Microsoft Windows 95 и Windows NT.
Под Windows 95 API реализовано в драйвере, специфичном для конкретного производителя (VSD –— Vendor Specific Driver), называемом Smartvsd.vxd. SMART-функциональность реализована как "pass through"-механизм, посредством которого приложения устанавливают IDE-регистры, передавая их драйверу через специальную структуру, помещаемую во входной буфер функции DeviceIoControl ").
Примечание
SMART (Self-Monitoring Analysis and Reporting Technology) — технология самоконтроля и составления диагностических отчетов, направленная на активное конролирование за состоянием узлов диска. Поддерживается рядом производителей дисков и позволяет утилитам диагностировать их состояние. [n2k126]
Ага! Один из драйверов позволяет нам манипулировать регистрами IDE-контроллера по своему усмотрению, то есть фактически предоставляет низкоуровневый доступ к диску! Очень хорошо! Интерфейс со SMART-драйвером достаточно хорошо документирован (см[Y127] [n2k128] . "MSDN à Specifications à Platforms à SMART IOCTL API Specification"), правда, раздражает "гробовое молчание" насчет Windows NT. То, что в NT никаких драйверов VxD нет –— это и "ежу ясно". Но в то же время заявляется, что технология SMART API в ней как будто бы реализована… Если напрячь свои мозги и проявить чудеса интуиции, можно догадаться, что поддержка SMART в NT обеспечивается штатными средствами! Весь вопрос в томтом,: какими именно средствами и как? Ни SDK, ни DDK не содержат никакой информации на этот счет, но вот копание в заголовочных файлахов из комплекта NT DDK может кое-что дать! Посмотрите, что обнаруживается в файле scsi.h при тщательном его изучениипросмотре (листинг 1.4.19). Здесь представлены команды управления технологией SMART в Windows NT, которые мы можем передавать драйверу мини-порта через поле ControlCode структуры SRB_IO_CONTROL. :
Листинг 2.1.4.2019. Команды управления SMART в Windows NT, которые мы можем передавать драйверу мини-порта через поле ControlCode структуры SRB_IO_CONTROL
//
// SMART support in atapi
//
#define IOCTL_SCSI_MINIPORT_SMART_VERSION ((FILE_DEVICE_SCSI<<16)+0x0500)
#define IOCTL_SCSI_MINIPORT_IDENTIFY ((FILE_DEVICE_SCSI<<16)+0x0501)
#define IOCTL_SCSI_MINIPORT_READ_SMART_ATTRIBS ((FILE_DEVICE_SCSI<<16)+0x0502)
#define IOCTL_SCSI_MINIPORT_READ_SMART_THRESHOLDS ((FILE_DEVICE_SCSI<<16)+0x0503)
#define IOCTL_SCSI_MINIPORT_ENABLE_SMART ((FILE_DEVICE_SCSI<<16)+0x0504)
#define IOCTL_SCSI_MINIPORT_DISABLE_SMART ((FILE_DEVICE_SCSI<<16)+0x0505)
#define IOCTL_SCSI_MINIPORT_RETURN_STATUS ((FILE_DEVICE_SCSI<<16)+0x0506)
#define IOCTL_SCSI_MINIPORT_ENABLE_DISABLE_AUTOSAVE ((FILE_DEVICE_SCSI<<16)+0x0507)
#define IOCTL_SCSI_MINIPORT_SAVE_ATTRIBUTE_VALUES ((FILE_DEVICE_SCSI<<16)+0x0508)
#define IOCTL_SCSI_MINIPORT_EXECUTE_OFFLINE_DIAGS ((FILE_DEVICE_SCSI<<16)+0x0509)
#define IOCTL_SCSI_MINIPORT_ENABLE_DISABLE_AUTO_OFFLINE
(FILE_DEVICE_SCSI<<16)+0x050a
Нет сомненияОторви Тиггеру хвост, чтоесли в Windows NT функциональность SMART реализуется не в драйвере мини- порта! И дизассемблирование драйвера ATAPI.SYS действительно подтверждает это! Вот вам и качество документации от Microsoft, –— уродство сплошное в стиле маразм крепчает. Какой смысл включать в заголовочный файл IOCTL-команды, но не документировать их?! Причем согласно лицензии дизассемблирование любых компонентов операционной системы запрещено. Ладно, не будемт скулить по поводу и без, а лучше еще раз перечитаем [Y129] [n2k130] "SMART IOCTL API Specification", откуда поймем, что для управления драйвером мини- порта под Windows NT в поле ControlCode структуры SRB_IO_CONTROL мы должны передать код одной из приведенных выше команд. Пусть это будет, например, IOCTL_SCSI_MINIPORT_IDENTIFY.
Сразу же за концом структуры SRB_IO_CONTROL должна быть расположена структура SENDCMDINPARAMS, дающая прямой доступ к IDE-регистрам и, определенная как это показано в листинге 1.4.20.следующим образом:
Листинг 2.1.4.2120. Структура SENDCMDINPARAMS, дающая прямой доступ к IDE-регистрам
typedef struct _SENDCMDINPARAMS
{
DWORD cBufferSize; // размер буфера в байтах или нуль
IDEREGS irDriveRegs; // структура, содержащая значение IDE-регистров
BYTE bDriveNumber; // физический номер диска, считая от нуля
BYTE bReserved[3]; // зарезервировано
DWORD dwReserved[4]; // зарезервировано
BYTE bBuffer[1]; // отсюда начинается входной буфер
} SENDCMDINPARAMS, *PSENDCMDINPARAMS, *LPSENDCMDINPARAMS;
То есть входной буфер функции DeviceIoControl должен выглядеть как на рисунке 1.4.6. так:
Рис. 2.1.4.76. 0x038 Структура входного буфера функции DeviceIoControl для управления драйвером мини- порта под Windows 9x/NT
Первый элемент структуры –— cBufferSize, содержащий размер буфера bBuffer'a слишком очевиден и не интересен. А вот структура IDREGS обеспечивает низкоуровневый доступ к IDE-регистрам и представляет собой настоящий клад., Вот взгляните сами (листинг 1.4.21), (только не упадите со стула, ибо потрясение будет столь же острым, сколь и глубоким).:
Листинг 2.1.4.2221. Структура IDEREGS, предоставляющая низкоуровневый доступ к IDE-регистрам
typedef struct _IDEREGS
{
BYTE bFeaturesReg; // IDE Features-регистр
BYTE bSectorCountReg; // IDE SectorCount-регистр
BYTE bSectorNumberReg; // IDE SectorNumber-регистр
BYTE bCylLowReg; // IDE CylLowReg-регистр
BYTE bCylHighReg; // IDE CylHighReg-регистр
BYTE bDriveHeadReg; // IDE DriveHead-регистр
BYTE bCommandReg; // командный регистр
BYTE bReserved; // зарезервировано
} IDEREGS, *PIDEREGS, *LPIDEREGS;
Всякий, кто читал спецификацию на ATA/ATAPI (Advenced Technology Attachment/ Advenced Technology Attachment Packet Interface)[n2k131] и хоть однажды сталкивался с программированием устройств с интерфейсом IDE, должен немедленно узнать до боли знакомые регистры Command, Drive/Head, Cylinder High, Cylinder Low, Sector Number, Sector Count и Features, правда, в структуре IDEREGS они перечислены почему-то в обратном порядке, но это уже мелочи реализации.
Главное, что с помощью этой структуры мы можем проделыватьвытворять с приводом все мыслимые и немыслимые фокусы, на которые только способно "железо". Даже не верится, что в подсистеме безопасности существует такая "дыра" размерами со "слонопотама". И это при том, что для управления мини- портом наличие прав администратора совсем не обязательно! Дрожа и подпрыгивая от нетерпения, наскоро заполняем оставшиеся поля структуры SENDCMDINPARAMS, как-то: bDriveNumber –— физический номер привода, считая от нуля и буфер для передачи данных.
Внимание
Именно буфер, а не указатель на что-то..[n2k132]
Но ведь мы пока не собираемся записывать никаких данных на диск, верно? Вот и оставим это поле пустым.
Увы! При попытке "скормить" приводу команду, отличную от команд семейства SMART, нас постигает глубокое разочарование, ибо драйвер мини- порта "далеко не дурак" и проверяет содержимое структуры IDEREGS перед ее передачей IDE-приводу. Исключение составляет лишь команда идентификации накопителя (drive)драйва, –— 0xEC, о чем Microsoft прямо и заявляет "There are three IDE commands supported in this driver, ID (0xEC), ATAPI ID (0xA1), and SMART (0xB0). The "subcommands" of the SMART commands (features register values) are limited to the currently defined values (0xD0 through 0xD6, 0xD8 through 0xEF). SMART subcommand 0xD7, write threshold value, is not allowed. Any other command or SMART subcommand will result in an error being returned from the driver. Any SMART command that is not currently implemented on the target drive will result in an ABORT error from the IDE interface" ("Только три IDE-команды поддерживаются этим драйвером: ID (код 0xEC), ATAPI ID (0xA1) и SMART (0xB0). "Подкоманды" базовой команды SMART (передаваемые через feature-регистр), ограничены лишь теми значениями, которые специфицированы на настоящий момент: от 0xD0 до 0xD6 и от 0xD8 до 0xEF. Использование подкоманды с кодом 0xD7, записывающей пороговое значение SMART, заблокировано.
Любые другие команды и подкоманды будут игнорироваться драйвером, и возвращать сообщение об ошибке. Любые SMART-команды, что не реализованы на текущий момент, в целевом приводе будует возвращать ABORT-ошибку").
Кажется, что это полный провал, но нет! Ведь эту проверку в принципе можно и отключить! Давайте дизассемблируем драйвер ATAPI.SYS (листинг 1.4.22), отвечающий за проверку передаваемых IDE-команд на соответствие принадлежности к "белому" списку, и посмотрим, что мы можем сделать.
Листинг 2.1.4.2322. Фрагмент дизассемблерного листинга драйвера ATAPI.SYS, отвечающий за проверку передаваемых IDE-команд на соответствие принадлежности к "белому" списку.
.text:00013714 aScsidisk db 'SCSIDISK',0 ; DATA XREF: SCSI_MINIPORT+CCvo
; вот она наша сигнатура ^^^^^^^^
;
.text:000137DF
.text:000137DF loc_137DF: ; CODE XREF: SCSI_MINIPORT+B5^j
.text:000137DF mov [edi], ebx
.text:000137E1 mov eax, [ebx+18h]
.text:000137E4 push 8 ; длина сравниваемой строки
.text:000137E6 add eax, 4
.text:000137E9 push offset aScsidisk ; эталонная сигнатура
.text:000137EE push eax ; сигнатура, переданная приложением
.text:000137EF call ds:RtlCompareMemory; сигнатуры совпадают?
.text:000137F5 cmp eax, 8
.text:000137F8 jnz loc_13898 ; нет, не совпадают, сваливаем отсюда
.text:000137F8
.text:000137FE mov esi,[ebx+18h]
.text:00013801 mov eax,[esi+10h] ; извлекаем ControlCode
.text:00013804 cmp eax, 1B0500h ; IOCTL_SCSI_MINIPORT_SMART_VERSION
.text:00013809 jz loc_1389F ; à обработка …SMART_VERSION
.text:0001380F mov ecx, 1B0501h ; IOCTL_SCSI_MINIPORT_IDENTIFY
.text:00013814 cmp eax, ecx ;
.text:00013816 jz short loc_1382D ; à
обработка …IDENTIFY
.text:00013818 jbe short loc_13898 ; IF ControlCode < IDENTIFY THEN на выход
.text:0001381A cmp eax, 1B050Ah ; IOCTL_SCSI_MINIPORT_ENABLE_DISABLE…
.text:0001381F ja short loc_13898 ; IF ControlCode > ENABLE_DISAB… на выход
.text:00013821 push ebx ;
.text:00013822 push edi ;
.text:00013823 call sub_12412 ; обрабатываем остальные SMART-команды
.text:00013828 jmp loc_1393E
.text:0001382D ; -----------------------------------------------------------
.text:00012412 sub_12412 proc near ; CODE XREF: SCSI_MINIPORT+106vp
…
.text:00012433 cmp [ebp+var_1E], 0B0h ; SMART-command
.text:00012437 jnz loc_12633 ; если это не SMART, то выходим
.text:00012437 ; отсюда начинаются проверки
.text:0001243D movzx eax, [ebp+var_1C]
.text:00012441 mov eax, [ebx+eax*4+0B0h] ; загружаем Drive/Head-регистр в EAX
.text:00012448 test al, 1 ; сравниваем младший бит AL с единицей
.text:0001244A jz loc_1262F ; если младший бит равен нулю, выходим
.text:00012450 test al, 2 ; сравниваем следующий бит AL с единицей
.text:00012452 jnz loc_1262F ; если он не равен нулю, то выходим
.text:00012458 mov al, [ebp+var_24] ; загружаем Feature-регистр в AL
.text:0001245B cmp al, 0D0h ; это SMART READ DATA?
.text:0001245D mov [ebx+0CCh], al
.text:00012463 jz loc_12523 ; если да, то переходим к его обработке
.text:00012469 cmp al, 0D1h ; это Obsolete?
.text:0001246B jz loc_12523 ; если да, то переходим к его обработке
.text:00012471 cmp al, 0D8h ; это SMART ENABLE OPERATIONS?
.text:00012473 jz short loc_12491 ; если да, то переходим к его обработке
.text:00012475 cmp al, 0D9h ; это SMART DISABLE OPERATIONS?
.text:00012477 jz short loc_12491 ; если да, то переходим к его обработке
.text:00012479 cmp al, 0DA ; это SMART RETURN STATUS?
.text:0001247B jz short loc_12491 ; если да, то переходим к его обработке
.text:0001247D cmp al, 0D2h ; это SMART ENBL/DSBL ATTRIBUTE AUTOSAVE?
.text:0001247D cmp al, 0D2h ; процессор, ты не ошибся в натуре?!
.text:0001247F jz short loc_12491 ; если да, то переходим к его обработке
.text:00012481 cmp al, 0D4h ; это SMART EXECUTE OFF-LINE IMMEDIATE?
.text:00012483 jz short loc_12491 ; если да, то переходим к его обработке
.text:00012485 cmp al, 0D3h ; это SMART SAVE ATTRIBUTE VALUES?
.text:00012487 jz short loc_12491 ; если да, то переходим к его обработке
.text:00012489 cmp al, 0DBh ; это SMART ENABLE OPERATIONS?
.text:0001248B jnz loc_12633 ; если нет, то сваливаем
.text:00012491
.text:00012491 loc_12491: ; CODE XREF: sub_12412+61^j
.text:00012491 ; отсюда начинается обработка команд
.text:00012491 ;
.text:00012491 push 1
.text:00012493 pop eax
.text:00012494 cmp ds:0FFDF02C0h, eax
.text:0001249A jnz short loc_124A5
.text:0001249C cmp dword ptr [ebx+4], 640h
.text:000124A3 jz short loc_124A7
.text:000124A5
.text:000124A5 loc_124A5: ; CODE XREF: sub_12412+88^j
.text:000124A5 xor eax, eax
.text:000124A7
.text:000124A7 loc_124A7: ; CODE XREF: sub_12412+91^j
.text:000124A7 ; отсюда начинается запись в порт!
.text:000124A7 ;
.text:000124A7 mov esi, ds:WRITE_PORT_UCHAR
.text:000124AD test al, al
.text:000124AF jz short loc_124C0
.text:000124B1 mov al, [ebp+var_1C]
.text:000124B4 shr al, 1
.text:000124B6 and al, 1
.text:000124B8 push eax
.text:000124B9 push 432h
.text:000124BE call esi ; WRITE_PORT_UCHAR
Таким образом, чтобы разрешить драйверу отправлять IDE-приводу любые команды, мы должны удалить условный переход, расположенный по адресу 0х12437 (в листинге он выделен жирным шрифтом и обведенвзят прямоугольникомв квадратик) на безусловный переход, передающий управление на команду записи по адресу 0x12491. Только не забудьте после модификации драйвера скорректировать его контрольную сумму, что можно сделать, например, с помощью утилиты EDITBIN.EXE, входящей в состав Microsoft Visual Studio, иначе Windows NT наотрез откажется загружать такой "взломанный"хакнутый драйвер.
Разумеется, такую операцию допустимо проделывать только на своем собственном драйвере, поскольку всем остальным навряд ли понравится "дыра", проделанная в системе безопасности! К тому же, распространение модифицированного драйвера ATAPI.SYS вопиющим образом нарушает авторское право самой Microsoft со всеми вытекающими отсюда последствиями. Тем не менее, ваше приложение может безбоязненно "падчить" (patch) драйвер ATAPI.SYS непосредственно на компьютерах пользователей, естественно, запрашивая у них подтверждение на правомерность такой операции (или, на худой конец, должно быть выполненопросто упоминиеая этогот аспекта в сопроводительной документации).
В любом случае, данный способ взаимодействия с приводом не стоит сбрасывать со счетов, поскольку это значительно усложняет взлом защиты, созданной на его основе. Ведь далеко не все хакеры осведомлены о тонкостях управления мини- портом и потому с вероятностью близкой к единице "сядут в глубокую лужу", если, конечно, не упадут в яму глубокого информационного вакуума.
Пример программы, приведенной в листинге 1.4.23ниже, как раз и демонстрирует передачу ATA-команд IDE-приводу посредствомчерез драйвера мини- порта.
Листинг 2.1.4.2423. [/etc/SCSI.mini-port.c] Пример программы, демонстрирующий технику взаимодействия со SCSI мини- портом интерфейса SCSI
int ATAPI_MINIPORT_DEMO(void)
{
int a;
HANDLE h;
char *buf;
int LU = 0;
DWORD returned;
int controller;
char ScsiPort [16];
char buffer [sizeof (SRB_IO_CONTROL) + SENDIDLENGTH];
SRB_IO_CONTROL *p = (SRB_IO_CONTROL *) buffer;
SENDCMDINPARAMS *pin = (SENDCMDINPARAMS *) (buffer + sizeof (SRB_IO_CONTROL));
// перебираем оба IDE-контроллера в цикле
for (controller = 0; controller < 2; controller++)
{
// формируем ScsiPort для каждого из котроллеров
sprintf (ScsiPort, "\\\\.\\Scsi%d:", controller);
// открываем соответствующий ScsiPort
h= CreateFile (ScsiPort,GENERIC_READ | GENERIC_WRITE,
FILE_SHARE_READ | FILE_SHARE_WRITE, NULL, OPEN_EXISTING, 0,0);
if (h == INVALID_HANDLE_VALUE) { // ЕСЛИ ПРОИЗОШЛА ОШИБКА - СВАЛИВАЕМ
printf("-ERR:Unable to open ScsiPort%d\n",controller);return -1;
}
// перебираем оба устройства на каждом из IDE-контроллеров
for (LU = 0; LU < 2; LU++)
{
// инициализируем входной буфер
memset (buffer, 0, sizeof (buffer));
// ПОДГОТАВЛИВАЕМ СТРУКТУРУ SRB_IO_CONTROL,
// предназначенную для драйвера мини- порта
p -> Timeout = 10000; // ждать до черта
p -> Length = SENDIDLENGTH; // макс. длина
p -> HeaderLength = sizeof (SRB_IO_CONTROL); // размер заголовка
p -> ControlCode = IOCTL_SCSI_MINIPORT_IDENTIFY;
// ^^^ код команды, посылаемой драйверу
// сигнатура. для ATAPI.SYS это "SCSIDISK"
strncpy ((char *) p -> Signature, "SCSIDISK", 8);
// ПОДГОТАВЛИВАЕМ СТРУКТУРУ SENDCMDINPARAMS,
// содержащую ATA-команды, передаваемые IDE-приводу
pin -> bDriveNumber = LU;
pin -> irDriveRegs.bCommandReg = IDE_ATA_IDENTIFY;
// ПОСЫЛАЕМ УПРАВЛЯЮЩИЙ ЗАПРОС ДРАЙВЕРУ МИНИ- ПОРТА
if (DeviceIoControl (h, IOCTL_SCSI_MINIPORT, buffer,
sizeof (SRB_IO_CONTROL) + sizeof (SENDCMDINPARAMS) - 1,
buffer, sizeof (SRB_IO_CONTROL) + SENDIDLENGTH, &returned, 0))
if (buffer[98]!=0)
{// в ответ нам возвращается строка с идентификационным
// именем IDE-привода, которую мы и выводим на экран
for (a = 98; a < 136; a+=2 )
printf("%c%c",buffer[a+1],buffer[a]);
printf("\n");
}
}
CloseHandle (h); // закрыть дескриптор данного SCSI мини- порта
}
return 0;
}
Доступ через SMART-драйвер. (задел на будущее)
Доступ посредствомчерез SCSI-порта
Как уже говорилось ранеевыше (см. разд. "Доступ посредствомчерез SPTI" этой главы), независимо от физического интерфейса дискового накопителя (SCSI или IDE) мы можем взаимодействовать с ним посредствомчерез унифицированногоый SCSI-интерфейса. Другими словами, драйвер конкретного устройства (и привода CD-ROM, в частности) полностью абстрагирован от особенностей реализации шинного интерфейса данного устройства. Даже если завтра появится накопители, работающие через инфракрасный порт, драйвер CDROM.SYS ничего об этом не "узнает" и будет по прежнемупо-прежнему управлять ими через SCSI-порт.Даже если на вашем компьютере не установлено ни одного SCSI-контролера, пара-тройка вполне работоспособных SCSI-портов у вас обязательно есть. Конечно, это виртуальные, а не физические порты, но с точки зрения программного обеспечения они выглядят точь-в-точь как настоящие. Попробуйте с помощью функции CreateFile отрыть устройство "\\.\SCSI0:", и оно успешно откроется, подтверждая наличие существования виртуальных SCSI-портов (только не забудьте про двоеточие на конце). Посылая определенные IOCTL-команды SCSI-порту, мы можем управлять подключенным к этому порту физическим или виртуальным устройством. Да! Между SCSI-портом (виртуальным) и интерфейсной шиной (физической) расположен еще один уровень абстракции, занимаемый SCSI-мини- портом интерфейса SCSI, который, собственно, и "отвязывает" драйвер SCSI-порта от конкретного физического оборудования (подробнее см. разд. "Доступ посредствомчерез SCSI мини- порта SCSI" этой главы).
Естественно, прежде чем посылать IOCTL-команды в SCSI-порт, неплохо бы узнать, какое именно оборудование к этому порту подключено. Существует множество способов решения этой проблемы: от послать устройству команду идентификации IOCTL_SCSI_GET_INQUIRY_DATA (см. исходный текст демонстрационного примера в NT DDK ""NTDDK\src\storage\class\spti"), и тогда оноо (устройство) среди прочей информации сообщит нам, как его наименованиезовут (например,типа "PHILIPS CDRW2412A"), до заглянуть в таблицу объектов, чем мы сейчас и займемся.
В состав NT DDK входит утилита objdir.exe, которая, как и следует из ее названия, позволяет отображать содержимое дерева объектов в виде каталогадиректории. Устройства, доступные для открытия функцией CreateFile, хранятся в каталоге с довольно нелепым именем "\DosDevices\", глядя на которое можно подумать, что оно содержит имена устройств, видимых из-под MS-DOS, котороюкоторую Windows NT вынуждена эмулировать для сохранения обратной совместимости. На самом же деле этот каталог активно используется подсистемой win32-подсистемой операционной системы Windows NT, и всякий раз, когда функция CreateFile обращается к тому или иному логическому устройству (например, пытается открыть файл "C:\MYDIR\myfile.txt"), подсистема Win32 обращается к каталогу "\DosDevices\" чтобы выяснить, с каким именно внутренним устройством это логическое устройство связано. Внутренние устройства видны лишь из-под Native-NT, а для всех ее подсистем они лишены всякого смысла. В частности, диск "С:" под Native-NT именуетсязовется как "\Device\HarddiskVolume1", а полный путь к файлу myfile.txt выглядит так: "\Device\HarddiskVolume1\MYDIR\myfile.txt". Только не пытайтесь "скормить" эту строчку функции CreateFile –— она скорее "поперхнется", чем "поймет", что же от нее хотят.
Таким образом, каталог "\DosDevices\" служит своеобразным связующим звеном между подсистемой win32 и ядром системы Windows NT. Вот и давайте, в плане "возращения к нашим баранам", посмотрим с каким native-устройством ассоциировано логическое устройство с именем "SCSI". Запустив утилиту objdir с ключом "\Dos\Devices" и не забыв перенаправить весь вывод в файл ("objdir \DosDevices | MORE" –— как альтернативный результат), мы среди "моря" прочей информации обнаружим следующие строки (при отсутствии DDK можно воспользоваться отладчиком Soft-Ice в котором для достижения аналогичного результата следует набрать команду "objdir \??", –— именно так! Здесь имеется два знака вопроса, поскольку каталогдиректория \DosDevices на самом деле никакойая не каталогдиректория, а символическая ссылка на каталогдиректорию \?? или, если так угодно, ее ярлык).
В листинге 1.4.15 показан пример взаимосвязи SCSI-устройств с native-устройствами.:
Листинг 2.1.4.15. Взаимосвязь логических SCSI-устройств с native-NT устройствами
Scsi0: SymbolicLink - \Device\Ide\IdePort0
Scsi1: SymbolicLink - \Device\Ide\IdePort1
Scsi2: SymbolicLink - \Device\Scsi\axsaki1
Оказывается, устройства Scsi0: и Scsi1: представляют собой ни что иное, как символические ссылки на IDE-порты с номерами 0- и 1- соответственно. Впрочем, устройства с именами IdePort0 и IdePort1 не являются IDE-портами в физическом смысле этого слова. Это виртуальные SCSI-порты, создаваемые драйвером ATAPI.SYS в процессе его инициализации. Он же создает символические связи с устройствами с именами "\DosDevices\SCSI0:" и "\DosDevices\SCSI1:" к ним, а также ярлыки "\Device\ScsiPort0" и "\Device\ScsiPort1", недоступные подсистеме win32, но предназначенные для внутреннего использования исключительно на уровне драйверов. Разумеется, драйвер ATAPI.SYS не только создает все ранее вышеперечисленные устройства, но и обслуживает их, предоставляя драйверам более высоких уровней унифицированный интерфейс для взаимодействия с установленным оборудованием.
А вот устройство с именем "Scsi2:" ни с какими физическими шинами вообще не связно, и к соответствующему ему SCSI-порту подключен виртуальный привод CD-ROM, создаваемый программой Alcohol 120%, а точнее ее драйвером –— AXSAKI.SYS! ДрайвераДрайверыа высокого уровня (в частности, драйвер CDROM.SYS), не заподозрив никакого подвоха, будут работать с виртуальным диском точно так же как и с настоящим, что, собственно, и не удивительно, т. к. концепция SCSI-порта обеспечивает независимость драйверов верхнего уровня от особенностей оборудования, с которым они, с позволения сказать, "работают". Именно поэтому под Windows NT так легко реализуются эмуляторы физических устройств!
Кстати, на счет авторов программы Alcohol 120%.
Посмотрите, что удается обнаружить При ее дизассемблировании драйвера AXSAKI.SYS (программы Alcohol 120%) в листинге обнаруживаются нецензурные выражения.:
Листинг 2.16. Фрагмент дизассемблерного листинга драйвера AXSAKI.SYS
.text:000239EC aDf394b_tmp db 'df394b.tmp',0
.text:000239F7 a08lx_256 db '%08lx.256',0
.text:00023A01 a08lx_016 db '%08lx.016',0
.text:00023A0B aGandoniEbanie_ db 'ГАНДОНЫ ЕБАНЫЕ!_SetVectors_If32@16',0
.text:00023A2E a0x02x0x02x0x02 db '0x%02X, 0x%02X, 0x%02X, ',0
.text:00023A47 aLaunchingProdu db 'Launching Product',0
.text:00023A59 aSAfjklIwww2312 db '%s afjkl;iwww23120x%s%sas%s%ss%',0
Управлять SCSI-устройствами можно и с прикладного уровня посредствомчерез интерфейса STPI-интерфейс, однако вместо буквенного имени привода следует задавать имя SCSI-порта, к которому этот привод подключен. Основное достоинство такого способа управления заключается в том, что для взаимодействия с приводом совершенно необязательно обладать правами администратора! Привилегий простого смертного пользователя будет более чем достаточно. К тому же, прямая работа со SCSI-портом несколько производительнее взаимодействия с устройством через длинную цепочку драйверов верхнего уровня многочисленных фильтров, окружающих их.
Однако все попытки передачи SRB-блока посредствомчерез SCSI-порта заканчиваются неизменной ошибкой. Следующий код (листинг 1.4.16) наотрез отказывается работать. Почему?
Листинг 2.1.4.1617. Пример неправильной работы с виртуальным SCSI-портом
// получаем дескриптор SCSI-порта
hCD = CreateFile ("\\\\.\\SCSI1", GENERIC_WRITE|GENERIC_READ,
FILE_SHARE_READ|FILE_SHARE_WRITE,0,OPEN_EXISTING,0,0);
// ФОРМИРУЕМ SRB-блок
…
// ОТПРАВЛЯЕМ SRB-блок непосредственно на SCSI-порт
status = DeviceIoControl(hCD, IOCTL_SCSI_PASS_THROUGH_DIRECT, &srb,
sizeof(SCSI_PASS_THROUGH), &srb, 0, &returned, FALSE);
Зарубежные телеконференции буквально кишат вопросами на этот счет, –— у одних этот код исправно работает, а других –— нет (и их большинство).
А ответ, между тем, находится в DDK (если, конечно, читать его сверху вниз, а не наискосок по диагонали). Вот, пожалуйста, цитата из раздела 9.2 SCSI Port I/O Control Codes: "If a class driver for the target type of device exists, the request must be sent to that class driver. Thus, an application can send this request directly to the system port driver for a target logical unit only if there is no class driver for the type of device connected to that LU"[5]
("Если класс-драйвер для целевого устройства установлен, управляющие запросы должны посылаться класс-драйверу, но не самому порту устройства. Таким образом, приложения могут посылать непосредственные запросы драйверу системного порта для целевых логических устройств только если класс-драйвер для соответствующего типа устройств, подключенных к данному LU[Y120] [n2k121] , не установлен"). В переводе на нетехнический язык, непосредственное управление портом с прикладного уровня возможно для тех и только тех
устройств, чей класс-драйвер не установлен. Скажем, если вы подключили к компьютеру какую-то нестандартную "железяку", то управлять ей напрямую посредствомчерез SCSI-порта вполне возможно (ведь класс-драйвера для нее нет!). Но приводы CD-ROM, про которые мы собственно и говорим, –— совсем иное дело! Класс-драйвер для них всегда установлен и потому операционная система всячески препятствует прямому взаимодействую с оборудованием посредствомчерез SCSI-порта, поскольку это единственный надежный путь избежать конфликтов.
Выходит, доступ к приводам посредствомчерез SCSI-порта невозможен? И так, и не так! Прямой доступ к SCSI-порту действительно блокируется системой, но та же самая система предоставляет возможность управления устройством посредствомчерез мини-порта интерфейса SCSI-мини порт. Мини- порт? Что это такое?! А вот воб этом мы сейчас и разберемсярасскажем!
Рис. 2.1.4.65. 0х036 Архитектура подсистемы ввода/вывода в Windows NT[Y122]
Доступ посредствомчерез SPTI
Одно из интереснейших архитектурных особенностей операционной системы Windows NT заключается в ее умении взаимодействовать с IDE-?устройствами посредствомчерез SCSI-интерфейса! К сожалению, данная технология чрезвычайно скудно документирована —– Platform SDK, MSDN, DDK содержат лишь обрывки информации, а имеющиеся примеры крайне ненаглядны и к тому же выполнены с большим количеством фактических ошибок, так что разобраться с ними под силу лишь профессионалу ну или очень настырному новичку.Замечание
В общем-то это ситуация вполне логичнао —– ведь Microsoft не имеет к ATAPI/SCSI-интерфейсам ни малейшего отношения, и их стандартизацией занимаются совершенно иные комитеты. Однако в "приличных домах" так все-таки не поступают. Вместо того, чтобы оставить программиста со своими проблемами наедине, составители документации могли бы по крайней мере нарисовать общую картину взаимодействия. Попробуйте выкачать из Сети Интернет тысячи страниц технической документации (большей частью ненужной, но кто ж это знает заранее!) и, проштудировав ее всю, попытаться свести эту разрозненную картину воедино.
И, судя по сообщениям в телеконференциях, многим программистам осилить технику управления устройствами посредствомчерез SCSI-интерфейса так и не удалось, поэтому имеет смысл рассмотреть эту проблему поподробнее.
Для решения поставленной задачи нам понадобяиться:
5. а) Описание SCSI--интерфейса (см. документ "SCSI Architecture Model –— 3", описывающий общие концепции SCSI-архитектуры и "SCSI Primary Commands –— 3", определяющий базовый набор команд для всех SCSI-устройств; черновые версии обоих документах доступны в электронном виде и лежат по адресамздесь http://www.t10.org/ftp/t10/drafts/sam3/sam3r08.pdf и здесь http://www.t10.org/ftp/t10/drafts/spc3/spc3r14.pdf
соответственно; в качестве пособия "быстрого старта" рекомендую "The Linux SCSI programming HOWTO", который можно найти по адресуздесь: http://www.ibiblio.org/pub/Linux/docs/HOWTO/other-formats/pdf/SCSI-Programming-HOWTO.pdf).;
6. б) Описание SCSI-команд, специфичных для оптических накопителей (см. документ "Multimedia Commands –— 4", описывающий принципы программирования CD-ROM/R/ RW накопителей, электронную версию которого можно найти, в частности, по адресуздесь: http://www.t10.org/ftp/t10/drafts/mmc4/mmc4r02b.pdf).;
7. в) Описание ATAPI-интерфейса для CD-ROM/DVD накопителей
(см. например, "ATA Packet Interface for CD-ROMs" и "Specification for ATAPI DVD Devices", причем, спецификации на DVD гораздо лучше и полнее описывают архитектуру CD-ROM, чем его родная документация; не самые свежие, но вполне подходящие ревизии можно найти по адресамздесь: www.stanford.edu/~csapuntz/specs/INF-8020.PDF
и ftp.seagate.com/sff/INF-8090.PDF; описания SCSI- и ATAPI- команд во многом дублируют друг друга, однако некоторые особо тонкие моменты лучше описываются то в одном, то в другом руководстве, поэтому профессиональные программисты должны иметь оба).;
8. в) Описание форматов хранения данных на лазерных дисках (см. стандарт ECMA-130 "Data interchange on read-only 120 mm optical data disks", известный также под именем "Желтой Книги", которую можно найти по адресуздесь: http://www.ecma-international.org/publications/files/ecma-st/Ecma-130.pdf; это —– базовый стандарт для накопителей CD-?ROM накопителей;).;
9. г) Помимо этого годиться любая литература, так или иначе затрагивающая вопросы программирования CD-ROM; нелишним будет почитать "ATAPI(IDE) CD. Информация к размышлению" от Константина Норватова и "Особенности программирования CD--ROM'а на Спектруме" от Влада Сотникова.
Итак, что же такое SCSI? Это —– стандартизованный, платформенно-независимый интерфейс, обеспечивающий согласованное взаимодействие различных устройств и высокоуровневых приложений. Собственно, аббревиатура SCSI именно так и расшифровывается —– Small Computer System Interface (системный интерфейс малых компьютеров).
Благодаря интерфейсу SCSI для низкоуровневого управления устройствами совершенно необязательно прибегать к написанию собственных драйверов (писать драйвер только для того, чтобы прорваться сквозь ограничения API –— чистейший маразм), ведьи эту задачу можно решить и на прикладном уровне, посылая устройству специальные CDB-блоки, содержащие стандартные или специфичные для данного устройства команды управления вместе со всеми необходимыми им параметрами. Собственно, "CDB" так и расшифровывается —– Command Descriptor Block. Пример одного из таких блоков приведен в таблице 1.4.2ниже.:
Таблица 2.1.4.22. Пример CDB блока, который будучи переданным SCSI-устройству, заставляет его прочитать 0x69-сектор
|
Смещение, байт |
Содержимое |
|
|
0x0 |
0x28 |
Код команды "read sector" |
|
0x1 |
0x00 |
Зарезервировано |
|
0x2 |
0x00 |
Номер сектора –— 0х69 |
|
0x3 |
0x00 |
|
|
0x4 |
0х00 |
|
|
0x5 |
0x69 |
|
|
0x6 |
0x00 |
Количество секторов |
|
0x7 |
0x01 |
|
|
0x8 |
0x00 |
Зарезервировано |
|
0x9 |
0x00 |
Зарезервировано |
|
0xA |
0x00 |
Зарезервировано |
Краткое описание стандартных SCSI-команд можно найти в том же "The Linux SCSI programming HOWTO", однако для наших целей их вряд ли окажется достаточно, и команды, специфичные для дисков CD-ROM дисков, мы рассмотрим отдельно. Однако это произойдет не раньше, чем мы разберемся как CDB-блоки упаковываются в SRB-конверт (SCSI Request Block), без которого операционная система просто не поймет, что же мы хотим сделать (как известно, компьютернаямашинная программа выполняет то, что ей приказали сделать, иногда это совпадает с тем, что от нее хотели, иногда нет).
Структура SRB-блока подробно описана в NT DDK, поэтому не будем подробно на ней останавливаться и пробежимся по основным полям лишь вкратце (листинг 1.4.6).
Листинг 2.1.4.6. КратноеКраткое описание структуры SCSI_REQUEST_BLOCK
typedef struct _SCSI_REQUEST_BLOCK {
USHORT Length; // длина структуры SCSI_REQUEST_BLOCK
UCHAR Function; // функция (обычно SRB_FUNCTION_EXECUTE_SCSI == 0, т.е.
// отправить устройству команду на выполнение)
UCHAR SrbStatus; // здесь устройство отображает прогресс выполнения
// команды, наиболее часто встречаются значения:
// SRB_STATUS_SUCCESS == 0x1 – команда завершена успешно
// SRB_STATUS_PENDING == 0x0 – команда еще выполняется
// SRB_STATUS_ERROR == 0x4 – произошла ошибка
// также возможны и другие значения, перечисленные в DDK
UCHAR ScsiStatus; // здесь устройство возвращает статус завершения команды
// и, если не SUCCESS, значит, произошел ERROR
UCHAR PathId // SCSI-порт, на котором сидит контроллер устройства
// для "виртуальных" SCSI устройств всегда 0
UCHAR TargetId; // контроллер устройства на шине
// для IDE устройств обычно 0 – primary, 1 – secondary
UCHAR Lun; // логический номер устройства внутри контроллера
// для IDE устройств обычно 0 – master, 1 – slayer
CHAR QueueTag; // обычно не используется и должно быть равно нулю
CHAR QueueAction; // обычно не используется и должно быть равно нулю
CHAR CdbLength; // длина CDB-блока, для ATAPI-устройств всегда 12 (0Ch)
CHAR SenseInfoBufferLength; // длина SENSE-буфера (о нем ниже)
LONG SrbFlags; // флаги.
обычно принимают два значения
// SRB_FLAGS_DATA_IN == 0x40 – перемещение данных от
// устройства к компьютеру (чтение)
// SRB_FLAGS_DATA_OUT == 0x80 – перемещение данных от
// компьютера к устройству (запись)
ULONG DataTransferLength; // длина блока читаемых/записываемых данных
LONG TimeOutValue; // время вылета по тайм-ауту в секундах
PVOID DataBuffer; // указатель на буфер c читаемыми/записываемыми данными
PVOID SenseInfoBuffer; // указатель на SENSE буфер (о нем – ниже)
struct _SCSI_REQUEST_BLOCK *NextSrb; // указатель на след. SRB. Обычно не исп.
PVOID OriginalRequest; // указатель на IRP. Практически не используется
PVOID SrbExtension; // обычно не используется и должно быть равно нулю
UCHAR Cdb[16]; // собственно, сам CDB-блок
} SCSI_REQUEST_BLOCK, *PSCSI_REQUEST_BLOCK;
Заполнив поля структуры SCSI_REQUEST_BLOCK подобающим образом, мы можем передать SRB-блок выбранному нами устройству посредством функции DeviceIoControl, просто задав соответствующий код IOCTL. Вот, собственно, и все! Заглотнув наживку, операционная система передаст CDB-блок соответствующему устройству, и оно выполнит (или не выполнит) содержащуюся в нем (СDB-блоке) команду. Обратите внимание: CDB-блок обрабатывается не драйвером устройства, ано самим устройством, иа потому мы имеем практически неограниченные возможности по управлению последним. И все это —– с прикладного уровня!
Теперь о грустном. Процедура управлениями устройствами довольно капризна и одно-единственное неправильно заполненное поле может обернуться категорическим нежеланием устройства выполнять передаваемые ему команды. Вместо этого будет возвращаться код ошибки или вовсе не возвратится ничего. К тому же малейшая неаккуратность может запросто испортить данные на всех жестких дисках, а потому с выбором значений TargetID и lun вы должны быть особенно внимательными! (Для автоматического определения физического адреса CD-ROM'а можно использовать SCSI-команду SCSI_INQUIRY —– см.
демонстрационный пример \NTDDK\src\win_me\block\wnaspi32 из DDK). Однако довольно говорить об опасностях (без них жизнь была бы слишком скучной), переходим к самому интересному —– поиску того самого IOCTL-кодаа, который этот SRB-блок собственно и передает.
Оказывается, напрямую это сделать не так-то просто, точнее —– легальными средствами невозможно вообще! Создатели Windows по ряду соображений решили предоставить полный доступ к полям структуры SCSI_REQUEST_BLOCK только писателям драйверов, а прикладных программистов оставили наедине со структурами SCSI_PASS_THROUGH и SCSI_PASS_THROUGH_DIRECT, —– схожими по назначению с SRB, но несколько ограниченными в своей функциональности. К счастью, на содержимое CDB-блоков не было наложено никаких ограничений, а потому возможность низкоуровневого управления железом у нас все-таки осталаись. Подробнее обо всем этом можно прочитать в разделе "9.2 SCSI Port I/O Control Codes" из NT DDK, а также из исходного текста демонстрационного примера "\NTDDK\src\storage\class\spti" из того же DDK (обратите внимание на файл spti.htm, лежащий в этом же каталоге, который достаточно подробно описывает суть управления устройством через SСSI-интерфейс).
Согласно наименованию каталога с демонстрационным примером, данный способ взаимодействия с устройством носит название SPTI и расшифровывается как SCSI Pass Through IOCTLs —– т. е. SCSI, проходящий через IOCTL. Кратко перечислим основные особенности и ограничения интерфейса SPTI-интерфейса.
q Во-первых, для передачи CDB-блоков устройству вы должны обладать привилегиями администратора, что не всегда удобно (зато безопасно!).
q Во-вторых, использование многоцелевых команд запрещено (т. е. мы не можем отдать команду копирования данных с устройства А на устройство Б в обход процессора, хотя такие команды у современных приводов есть, и было бы очень здорово копировать лазерные диски совершенно не загружая процессор).
q В-третьих, реверсивное ( то бишь двунаправленное) перемещенниеперемещение данных не поддерживается, и в каждый момент времени данные могут перемещаться либо от устройства к компьютеру, либо от компьютера к устройству, но не то и другое одновременно!).
q В-четвертых, при установленном class-драйвере для целевого устройства, мы должны направлять CDB-блоки именно class-драйверу, ано не самому SCSI-устройству. То есть, для управления CD-ROM'ом вы должны взаимодействовать с ним через устройство \\.\X:, где X —– буква привода, попытка же обращения к "\\.\Scsi0:" возвратит ошибку (и это, как показывает практика, основной камень преткновения неопытных программистов, начинающих программировать раньше, чем читать документацию).
Замечание
Как вариант –— можно обращаться к устройству "\\.\CdRom0" или "\\.\CdRom1" без знака двоеточия на конце, где 0 и 1 –— порядковый номер привода CD-ROM привода в системе. Вопреки распространенному заблуждению, гласящему, что устройство "\\.\CdRom0" расположено на более низком уровне, чем "\\.\X:", с точки зрения операционной системы это синонимы и, чтобы убедиться в этом, достаточно заглянуть в содержимое таблицы объектов (objdir "\DosDevice"), доказывающее, что "\\.\X:" представляет собой ни что иное, как символическую ссылку на \\.\CdRomN.
q В-пятых, на максимальный размер пересылаемых данных (MaximumTransferLength) наложены жесткие ограничения, диктуемые спецификой используемого оборудования и обслуживающего его драйвера мини- порта. Ограничения касаются как предельно допустимого размера блока данных, так и количества занятых им физических страниц. Для определения конкретных характеристик следует послать устройству команду IOCTL_SCSI_GET_CAPABILITIES, которая возвратит структуру IO_SCSI_CAPABILITIES (ищите ее определение в NTDDSCSI.h), содержащую среди всего прочего значения[Y101] MaximumTransferLength и MaximumPhysicalPages_in_bytes.
Максимальный размер пересылаемых данных вычисляется по следующей формуле: largest transfer = min (MaximumTransferLength, MaximumPhysicalPages_in_bytes).
Как вариант можно ограничиться блоками по 64 Ккилобайтовыми блоками, гарантированно поддерживаемых всеми устройствами. Буфер так же должен быть выровнен на величину кратную величине AlignmentMask[Y102] , возвращаемую в структуре IO_SCSI_CAPABILITIES. Степень выравнивания, обеспечиваемая функцией malloc, для этих целей оказывается вполне достаточнойа и при ее использовании никаких проблем не возникает. Другое дело, если выделение памяти осуществляется конструкцией "char buf[BUF_SIZE]", –— в этом случае работоспособность вашей программы уже не гарантируется.
q В-шестых, сама структура SCSI_PASS_THROUGH_DIRECT (листинг 1.4.7) содержит значительно меньше полей, причем значения полей PathId, TargetId и Lun просто игнорируются! Физический адрес устройства на шине определяется непосредственно самой операционной системой по символьному имени дескриптора устройства, которому, собственно, и посылается SCSI_PASS_THROUGH_DIRECT- запрос. Структура SCSI_PASS_THROUGH во всем похожа на структуру SCSI_PASS_THROUGH_DIRECT, но не обеспечивает передачу данных посредством DMA (Direct Memory Access).
Листинг 2.1.4.7. Формат структуры SCSI_PASS_THROUGH_DIRECT (структура SCSI_PASS_THROUGH во всем похожа на нее, но не обеспечивает передачу данных через DMA).
typedef struct _SCSI_PASS_THROUGH_DIRECT {
USHORT Length; // размер структуры SCSI_PASS_THROUGH_DIRECT
UCHAR ScsiStatus; // статус выполнения SCSI-команды устройством
UCHAR PathId; // игнорируется
UCHAR TargetId; // игнорируется
UCHAR Lun; // игнорируется
UCHAR CdbLength; // длина CDB-пакета, посылаемая устройству, байты
UCHAR SenseInfoLength; // длина SENSE-буфера для возращения ошибки
UCHAR *DataIn; // направление передачи данных
ULONG DataTransferLength; // размер буфера для обмена данными в байтах
ULONG TimeOutValue; // время вылета по тайм-ауту
PVOID DataBuffer; // указатель на буфер для обмена данными
ULONG SenseInfoOffset; // указатель на SENSE-буфер с информацией о error
UCHAR Cdb[16]; // буфер с CDB-пакетом (16 байт максимум)
}SCSI_PASS_THROUGH_DIRECT, *PSCSI_PASS_THROUGH_DIRECT;
К счастью, "цензура", в основном, коснулась тех полей, которые в реальной жизни все равно практически не используются, так что мы ровным счетом ничего не потеряли. Заполняем оставшиеся поля, и наша структура готова!
Естественно, прежде чем передать ее устройству, нам необходимо получить дескриптор, использующийся для управления этого самого устройства. Это можно сделать так как показано в листинге 1.4.8.:
Листинг 2.1.4.8. Открытие привода для получения дескриптора, использующегося для его уприавления
HANDLE hCD = CreateFile ("\\\\.\\X:", GENERIC_WRITE | GENERIC_READ,
FILE_SHARE_READ | FILE_SHARE_WRITE, 0, OPEN_EXISTING, 0, 0);
Убедившись, что hCD не равно INVALID_HANDLE_VALUE, передаем полученный дескриптор вместе с самой структурой IOCTL_SCSI_PASS_THROUGHT_DIRECT функции DeviceIoControl, вызывая ее как это показано в листинге 1.4.9.следующим образом:
Листинг 2.1.4.9. Передача структуры IOCTL_SCSI_PASS_THROUGH
DeviceIoControl(hCD, 0x4D014h /* IOCTL_SCSI_PASS_THROUGH_DIRECT
*/, &srb,
sizeof(SCSI_PASS_THROUGH_DIRECT), sense_buf, SENSE_SIZE, &returned, 0);
Где srb и есть заполненный экземпляр структуры IOCTRL_SCSI_PASS_THROUGHT_DIRECT, а returned –— переменная, в которую будет записано количество байт, возращенных устройством. В свою очередь, sense_buf –— это тот самый буфер, в котором заполненный нами экземпляр структуры IOCTL_SCSI_PASS_THROUGHT_DIRECT возвращается назад, да не один, а вместе с Sense Infoинфой, –— кодом ошибки завершения операции.
Если же операция завершилась без ошибок, то Sense Info не возвращается и буфер sense_buf содержит только структуру IOCTL_SCSI_PASS_THROUGHT. Позиция размещения Sense Info в буфере определяется содержимым поля SenseInfoOffset, значение которого должно быть подобрано так, чтобы не "наступать на пятки" структуре IOCTRL_SCSI_PASS_THROUGHT, т. е., попросту говоря, минимально возможное смещение Sense Info равно: srb.SenseInfoOffset = sizeof(SCSI_PASS_THROUGH_DIRECT). Обратите внимание, SenseInfoOffset это не указатель на Sense Info, но индекс первого байта Sense Info в возвращаемом буфере!
Для определения факта наличия ошибки, необходимо проанализировать количество байт, возращенных функцией DeviceIoControl в переменной returned. Если оно превышает размер структуры IOCTL_SCSI_PASS_THROUGHT, то в буфере находится Sense Info, а раз есть Sense Info, то есть и ошибка! Формат кода ошибки Sense Info приведен на рисунке 1.4.1 .ниже:
Рис. 2.1.4.11. 0x063 [Y103] Формат кода Sense Info, возвращаемогой устройством в случае возникновения ошибки
Первый байт указывает на тип ошибки и обычно принимает значение 70h (текущая ошибка –— current error) или 71h (отсроченная ошибка –— deferred error). Коды ошибок с 72h по 7Eh зарезервированы, причем ошибки с кодом 7Eh указывают на нестандартный (vendor-specific) формат sense-info формат. Коды ошибок с 00h по 6Fh в спецификации CD-ROM ATAPI неопределенны, и потому их использование нежелательно (данное предостережение, разумеется, адресовано не программистам, а разработчикам аппаратуры).
Описание ошибки кодируется тройкой чисел: Sense Key, Additional Sense Code (дополнительный смысловой код, сокращенно ASC) и Additional Sense Code Qualifier (ASCQ). Вершину этой иерархической пирамиды возглавляет Sense Key, содержащий общую категорию ошибки (genetic categories), затем идет дополнительный смысловой код, более детально описывающий ошибку и, наконец, в самом низу иерархии находится квалификатор дополнительного смыслового кода, уточняющий непосредственно сам дополнительный смысловой код.
Если ошибка исчерпывающе описывается одним лишь кодом Sense Key и ASC, то ASCQ в таком случае отсутствует (точнее –— находится в неопределенном состоянии).
Расшифровка основных кодов ошибок описывается в двух таблицах (табл. 1.4.3 и 1.4.4)., приведенных ниже. Стоит сказать, что для анализа ошибки значение Sense Key в общем-то некритично, т. к. гарантируется, что каждый код ASC принадлежит только одному Sense Key; напротив, один и тот же код ASCQ может принадлежать нескольким различным кодам ASC, и потому в отрыве от последнего он бессмыслен.
Таблица 2.1.4.33. Основные Sense Key (категории ошибок) и их описания
|
Sense Key |
Описание |
|
00h |
NO SENSE. Нет дополнительного кода ошибкий Sense Info. Операция выполнена успешно. |
|
01h |
RECOVERED ERROR (восстановленная ошибка). Операция выполнена успешно, но в процессе ее выполнения возникли некоторые проблемы, устраненные непосредственно самим приводом. За дополнительной информацией обращайтесь к ключам ASC и ASCQ. |
|
02h |
NOT READY (не готов). Устройство не готово. |
|
03h |
MEDIUM ERROR (ошибка носителя). В процессе выполнения операции произошла неустранимая ошибка, вызванная, по всей видимости, дефектами носителя или ошибкой записи данных. Данный Sense Key может возвращаться и в тех случаях, когда привод оказывается не в состоянии отличить дефект носителя от аппаратного сбоя самого привода. |
|
04h |
HARDWARE ERROR (аппаратная ошибка). Неустранимая аппаратная ошибка (например, отказ контроллера). |
|
05h |
ILLEGAL REQEST (неверный запрос). Неверные параметры, переданные приводу в CDB-пакете (например, начальный адрес больше конечного). |
|
06h |
UNIT ATTENTION (модуль требуетмого внимания) Носитель заменен или выполнен сброс контроллера привода. |
|
07h |
DATA PROTECT (защищенные данные) Попытка чтения защищенных данных. |
|
8h –—0Ah |
Зарезервировано. |
|
0Bh |
ABORTED COMMAND (команда прервана). По тем или иным причинам выполнение команды было прервано. |
|
0Eh |
MISCOMPARE (ошибка сравнения) Исходные данные не соответствуют данным, прочитанным с носителя. |
|
0Fh |
Зарезервировано. |
Таблица 2.1.4.44. Основные ASC- и ASCQ- коды.
|
ASC |
ASCQ |
DROM |
Описание |
|
00 |
00 |
DROM |
NO ADDITIONAL SENSE INFORMATION |
|
00 |
11 |
R |
PLAY OPERATION IN PROGRESS |
|
00 |
12 |
R |
PLAY OPERATION PAUSED |
|
00 |
13 |
R |
PLAY OPERATION SUCCESSFULLY COMPLETED |
|
00 |
14 |
R |
PLAY OPERATION STOPPED DUE TO ERROR |
|
00 |
15 |
R |
NO CURRENT AUDIO STATUS TO RETURN |
|
01 |
00 |
R |
MECHANICAL POSITIONING OR CHANGER ERROR |
|
02 |
00 |
DROM |
NO SEEK COMPLETE |
|
04 |
00 |
DROM |
LOGICAL DRIVE NOT READY - CAUSE NOT REPORTABLE |
|
04 |
01 |
DROM |
LOGICAL DRIVE NOT READY - IN PROGRESS OF BECOMING READY |
|
04 |
02 |
DROM |
LOGICAL DRIVE NOT READY - INITIALIZING COMMAND REQUIRED |
|
04 |
03 |
DROM |
LOGICAL DRIVE NOT READY - MANUAL INTERVENTION REQUIRED |
|
05 |
01 |
DROM |
MEDIA LOAD - EJECT FAILED |
|
06 |
00 |
DROM |
NO REFERENCE POSITION FOUND |
|
09 |
00 |
DRO |
TRACK FOLLOWING ERROR |
|
09 |
01 |
RO |
TRACKING SERVO FAILURE |
|
09 |
02 |
RO |
FOCUS SERVO FAILURE |
|
09 |
03 |
RO |
SPINDLE SERVO FAILURE |
|
11 |
00 |
DRO |
UNRECOVERED READ ERROR |
|
11 |
06 |
RO |
CIRC UNRECOVERED ERROR |
|
15 |
00 |
DROM |
RANDOM POSITIONING ERROR |
|
15 |
01 |
DROM |
MECHANICAL POSITIONING OR CHANGER ERROR |
|
15 |
02 |
DRO |
POSITIONING ERROR DETECTED BY READ OF MEDIUM |
|
17 |
00 |
DRO |
RECOVERED DATA WITH NO ERROR CORRECTION APPLIED |
|
17 |
01 |
DRO |
RECOVERED DATA WITH RETRIES |
|
17 |
02 |
DRO |
RECOVERED DATA WITH POSITIVE HEAD OFFSET |
|
17 |
03 |
DRO |
RECOVERED DATA WITH NEGATIVE HEAD OFFSET |
|
17 |
04 |
RO |
RECOVERED DATA WITH RETRIES AND/OR CIRC APPLIED |
|
17 |
05 |
DRO |
RECOVERED DATA USING PREVIOUS SECTOR ID |
|
18 |
00 |
DRO |
RECOVERED DATA WITH ERROR CORRECTION APPLIED |
|
18 |
01 |
DRO |
RECOVERED DATA WITH ERROR CORRECTION & RETRIES APPLIED |
|
18 |
02 |
DRO |
RECOVERED DATA - THE DATA WAS AUTO-REALLOCATED |
|
18 |
03 |
R |
RECOVERED DATA WITH CIRC |
|
18 |
04 |
R |
RECOVERED DATA WITH L-EC |
|
1A |
00 |
DROM |
PARAMETER LIST LENGTH ERROR |
|
20 |
00 |
DROM |
INVALID COMMAND OPERATION CODE |
|
21 |
00 |
DROM |
LOGICAL BLOCK ADDRESS OUT OF RANGE |
|
24 |
00 |
DROM |
INVALID FIELD IN COMMAND PACKET |
|
26 |
00 |
DROM |
INVALID FIELD IN PARAMETER LIST |
|
26 |
01 |
DROM |
PARAMETER NOT SUPPORTED |
|
26 |
02 |
DROM |
PARAMETER VALUE INVALID |
|
28 |
00 |
ROM |
NOT READY TO READY TRANSITION, MEDIUM MAY HAVE CHANGED |
|
29 |
00 |
ROM |
POWER ON, RESET OR BUS DEVICE RESET OCCURRED |
|
2A |
00 |
ROM |
PARAMETERS CHANGED |
|
2A |
01 |
ROM |
MODE PARAMETERS CHANGED |
|
30 |
00 |
ROM |
INCOMPATIBLE MEDIUM INSTALLED |
|
30 |
01 |
RO |
CANNOT READ MEDIUM - UNKNOWN FORMAT |
|
30 |
02 |
RO |
CANNOT READ MEDIUM - INCOMPATIBLE FORMAT |
|
39 |
00 |
ROM |
SAVING PARAMETERS NOT SUPPORTED |
|
3A |
00 |
ROM |
MEDIUM NOT PRESENT |
|
3F |
00 |
ROM |
ATAPI CD-ROM DRIVE OPERATING CONDITIONS HAVE CHANGED |
|
3F |
01 |
ROM |
MICROCODE HAS BEEN CHANGED |
|
40 |
NN |
ROM |
DIAGNOSTIC FAILURE ON COMPONENT NN (80H-FFH) |
|
44 |
00 |
ROM |
INTERNAL ATAPI CD-ROM DRIVE FAILURE |
|
4E |
00 |
ROM |
OVERLAPPED COMMANDS ATTEMPTED |
|
53 |
00 |
ROM |
MEDIA LOAD OR EJECT FAILED |
|
53 |
02 |
ROM |
MEDIUM REMOVAL PREVENTED |
|
57 |
00 |
R |
UNABLE TO RECOVER TABLE OF CONTENTS |
|
5A |
00 |
DROM |
OPERATOR REQUEST OR STATE CHANGE INPUT (UNSPECIFIED) |
|
5A |
01 |
DROM |
OPERATOR MEDIUM REMOVAL REQUEST |
|
63 |
00 |
R |
END OF USER AREA ENCOUNTERED ON THIS TRACK |
|
64 |
00 |
R |
ILLEGAL MODE FOR THIS TRACK |
|
B9 |
00 |
R |
PLAY OPERATION OBORTED |
|
BF |
00 |
R |
LOSS OF STREAMING |
Как видите, —– все просто! Единственное, с чем мы еще не разобрались, –— это ATAPI. Поскольку мы не собираемся взаимодействовать с ATAPI-интерфейсом напрямую (этой возможности "благодаря" архитекторам Windows мы, увы, лишены) "промчимся галопом" лишь по ключевым аспектам и особенностям. Как пишет Михаил Гук в своей книге "Интерфейсы персональных компьютеров": "Для устройств, логически отличающихся от жестких дисков —– оптических, магнитооптических, ленточных и любых других —– в 1996 г. была принята спецификация ATAPI. Это пакетное расширение интерфейса, которое позволяет передавать по шине ATA устройству блоки командной информации, структура которых была позаимствована из SCSI". Теперь, по крайней мере, становится понятно, почему Windows так лихо "превращает" ATAPI-устройства в SCSI. Если отбросить аппаратные различия интерфейсов, которые с программного уровня все равно не видны, то ATAPI-интерфейс будет очень напоминать SCSI. Во всяком случае, управление ATAPI-устройствами осуществляется посредством тех самых CDB-блоков, которые мы уже рассматривалирассмотрели ранеевыше.
Естественно, чтобы управлять устройством, необходимо знать, какими именно командами оно управляется. Для получения этой информации нам понадобится документ "ATAPI Packet Commands for CD-ROM devices". Откройте его на описании команды READ CD command
(код BEh) и вы обнаружите таблицу формата этой команды (рис. 1.4.2).следующего содержания:
Рис. 2.1.4.22. ФорматОписание команды READ CD
Попробуем в ней разобраться. Первый байт (точнее байт 0), представляющий собой код выполняемой команды, никаких вопросов не вызывает, но вот дальше мы сталкиваемся с полем Expected Sector Type, задающим тип требуемого сектора. Перевернув несколько страниц вперед, мы найдем коды, соответствующие всем существующим типам секторов: CDDA, Mode 1, Mode 2, Mode 2 Form 1 и Mode 2 Form 2.
Если же тип сектора заранее неизвестен, передавайте с этим полем 0x0, что обозначает "нас устроит любой тип сектора".
Следующие четыре байта занимает адрес первого читаемого сектора (Starting Logical Block Address), заданный в формате LBA (т. е. Logical Block Address). За этой "страшной" аббревиатурой скрывается элегантный способ сквозной нумерации секторов. Если вы когда-то программировали "древние" жесткие диски, то наверняка помните, какие громоздкие расчеты приходилось выполнять, чтобы определить к какой головке, цилиндру, сектору каждый байт прилежит. Теперь же можно обойтись безо всех этих заморочек. Первый сектор имеет номер 0, затем идет 1, 2, 3… и так до последнего сектора диска. Только помните, что порядок байт в этом двойном слове обратный, –— т. е. старший байт старшего слова идет первым.
Байты с шестого по восьмой "оккупировал" параметр, задающий количество читаемых секторов (Transfer Length in Blocks). Вот какая несправедливость —– для адреса сектора выделяется четыре байта, а для количества читаемых секторов только три. Шутка! Вы же ведь не собираетесь читать весь диск за раз?! Порядок байт здесь также обратный, так что не ошибитесь, иначе при попытке считать один-единственный сектор вы запросите добрую половину диска целиком!
Девятый байт наиболее интересен, ибо он хранит флаги, определяющие, какие части сектора мы хотим прочитать (Flag Bits). Помимо пользовательских данных, мы можем запросить синхробайты (Synch Field), заголовок (Header(s) code), EDC/ECC коды (EDC & ECC) и даже флаги ошибок чтения (Error Flag(s)) (для взлома некоторых защит это самое то! —– правда, эту возможность поддерживают не все приводы).
Десятый байитт (Sub-Channel Data Selection Bits) отвечает за извлечение данных изх подканалов, однако поскольку эти же самые данные уже содержатся в заголовке, то без них можно, в принципе, и обойтись.
Наконец, последний, одиннадцатый, считая от нуля, байт, никак не используется и зарезервирован на будущее, а потому для гарантии совместимости с новыми моделями приводов, он должен быть равен нулю.
Естественно, в зависимости от рода и количества запрашиваемых данных, длина возращенного сектора может варьироваться в очень широких пределах (табл. 1.4.5). Вот, смотрите:
Таблица 2.1.4.5 . 0х035 Взаимосвязь [Y104] рода запрошенных данных и длины возвращаемого сектора, старндаррые режимы выдлены серым
|
Data to be transferred |
Flag Bits |
CD-DA |
Mode 1 |
Mode 2 non XA |
Mode 2 Form 1 |
Mode 2 Form 2 |
|
User Data |
10h |
2352 |
2048 |
2336 |
2048 |
2338 |
|
User Data + EDC/ECC |
18h |
(10h) |
2336 |
(10h) |
2336 |
(10h) |
|
Header Only |
20h |
(10h) |
4 |
4 |
4 |
4 |
|
Header Only + EDC/ECC |
28h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Header & User Data |
30h |
(10h) |
2052 |
2340 |
Illegal |
Illegal |
|
Header & User Data + EDC/ECC |
38h |
(10h) |
2344 |
(30h) |
Illegal |
Illegal |
|
Sub Header Only |
40h |
(10h) |
8 |
8 |
8 |
8 |
|
Sub Header Only + EDC/ECC |
48h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sub Header & User Data |
50h |
(10h) |
(10h) |
(10h) |
2056 |
2336 |
|
Sub Header & User Data + EDC/ECC |
58h |
(10h) |
(10h) |
(10h) |
2344 |
(50h) |
|
All Header Only |
60h |
(10h) |
12 |
12 |
12 |
12 |
|
All Header Only + EDC/ECC |
68h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
All Header & User Data |
70h |
(10h) |
(30h) |
(30h) |
2060 |
2340 |
|
All Header & User Data + EDC/ECC |
78h |
(10h) |
(30h) |
(30h) |
2340 |
2340 |
|
Sync & User Data |
90h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sync & User Data + EDC/ECC |
98h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sync & Header Only |
A0h |
(10h) |
16 |
16 |
16 |
16 |
|
Sync & Header Only + EDC/ECC |
A8h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sync & Header & User Data |
B0h |
(10h) |
2064 |
2352 |
Illegal |
Illegal |
|
Sync & Header & User Data + EDC/ECC |
B8h |
(10h) |
2344 |
(30h) |
Illegal |
Illegal |
|
Sync & Sub Header Only |
C0h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sync & Sub Header Only + EDC/ECC |
C8h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sync & Sub Header & User Data |
D0h |
(10h) |
(10h) |
(10h) |
Illegal |
Illegal |
|
Sync & Sub Header & User Data + EDC/ECC |
D8h |
(10h) |
(10h) |
(10h) |
Illegal |
Illegal |
|
Sync & All Headers Only |
E0h |
(10h) |
24 |
24 |
24 |
24 |
|
Sync & All Headers Only + EDC/ECC |
E8h |
(10h) |
Illegal |
Illegal |
Illegal |
Illegal |
|
Sync & All Headers & User Data |
F0h |
(10h) |
2064 |
2352 |
2072 |
2352 |
|
Sync & All Headers & User Data + EDC/ECC |
F8h |
(10h) |
2352 |
(F0h) |
2352 |
(F0h) |
|
Repeat All Above and Add Error Flags |
02h |
294 |
294 |
294 |
294 |
294 |
|
Repeat All Above and Add Block & Error Flags |
04h |
296 |
296 |
296 |
296 |
296 |
Рис. 2.3. 0х035 взаимосвязь рода запрошенных данных и длины возвращаемого сектора
Рис. 2.43. 0х033 Внутренний мир Windows NT.
IDE-устройства с прикладного уровня видятся как SCSI. Разумеется, на физическом уровне с приводом не происходит никаких изменений, и привод CD-ROM привод с IDE-–интерфейсом так IDE-приводом и остается, со всеми присущими ему достоинствами и недостатками. Однако IRP-запросы (I/O Request Packet) к этому драйверу, проходя через Storage class driver, транслируются в блок SRB (SCSI Request Block). Затем SRB-запросы попадают в Storage port driver (т. е. непосредственно в сам драйвер привода), где они заново транслируются в конкретные физические команды данного устройства (см. рис. 1.4.30х033). Подробности этого увлекательного процессора можно почерпнуть из набора NT DDK (см. "1.4.1 Storage Driver Architecture"), здесь же достаточно указать на тот немаловажный факт, что, кроме команд семейства IRP_MJ_ххх, мы также можем посылать устройству и SRB-запросы, которые обладают значительно большей свободной и гибкостью. Однако, такое взаимодействие невозможно осуществить непосредственного с прикладного уровня, поскольку, IRP-команды относятся к числу приватных
команд, в то время как API-функция DeviceIoControl передает лишь публичные команды, явно обрабатываемые драйвером в диспетчере IRP_MJ_DEVICE_CONTROL.
Рис. 1.4.3. 0х033 Внутренний мир Windows NT
Давайте теперь, в порядке закрепления всего вышесказанного, попытаемся создать программу, которая бы читала сектора с лазерных дисков в "сыром" виде. Ее ключевой фрагмент (вместе со всеми необходимыми комментариями) приведен в листинге 1.4.10.ниже:
Листинг 2.1.4.10. [/SPTI.raw.sector.read.c] Функция, читающая сектора в "сыром" виде посредствомчерез SPTI
#define RAW_READ_CMD 0xBE // ATAPI RAW READ
#define WHATS_READ 0xF8 // Sync & All Headers & User Data + EDC/ECC
#define PACKET_LEN 2352 // длина одного сектора
//#define WHATS_READ 0x10 // User Data
//#define PACKET_LEN 2048 // длина одного сектора
//-[SPTI_RAW_SECTOR_READ]------------------------------------------------------
// функция читает один или несколько секторов с CDROM в сыром (RAW) виде,
// согласно переданным флагам
//
// ARG:
// CD - что открывать (типа "\\\\.\\X:" или "\\\\.\\CdRom0")
// buf - буфер куда читать
// buf_len - размер буфера в байтах
// StartSec - с какого сектора читать, считая от нуля
// N_SECTOR - сколько секторов читать
// flags - что читать (см. спецификацию на SCSI/ATAPI)
//
// RET:
// !=0 - функция завершилась успешно
// ==0 - функция завершилась с ошибкой
//
// NOTE:
// - работает только под NT/W2K/XP и требует прав администратора
//
// - 64 Кб данных за раз максимум
//-----------------------------------------------------------------------------
SPTI_RAW_SECTOR_READ(char *CD,char *buf,int buf_len,int StartSec,int N_SEC,char flags)
{
HANDLE hCD;
SCSI_PASS_THROUGH_DIRECT srb;
DWORD returned, length, status;
// ОТКРЫВАЕМ УСТРОЙСТВО
hCD = CreateFile ( driver, GENERIC_WRITE|GENERIC_READ,
FILE_SHARE_READ|FILE_SHARE_WRITE,0,OPEN_EXISTING,0,0);
if (hCD == INVALID_HANDLE_VALUE) { printf("-ERR: open CD\n"); return 0;}
// ФОРМИРУЕМ SRB
memset(&srb,0,sizeof(SCSI_PASS_THROUGH_DIRECT)); // инициализация
srb.Length = sizeof(SCSI_PASS_THROUGH_DIRECT);
srb.PathId = 0; // SCSI controller ID
srb.TargetId = 6; // игнорируется
srb.Lun = 9; // игнорируется
srb.CdbLength = 12; // длина CDB пакета
srb.SenseInfoLength = 0; // нам не нужна SenseInfo
srb.DataIn = SCSI_IOCTL_DATA_IN; // мы будем читать
srb.DataTransferLength = PACKET_LEN*N_SECTOR; // сколько мы будем читать
srb.TimeOutValue = 200; // время выхода по TimeOut
srb.DataBufferOffset = buf; // указатель на буфер
srb.SenseInfoOffset = 0; // SenseInfo на не нужна
// CDB-пакет, содержащий команды ATAPI
srb.Cdb[0] = RAW_READ_CMD; // читать сырой сектор
srb.Cdb[1] = 0x0; // формат диска - любой
// номер первого сектора для чтения, причем сначала передается старший
// байт старшего слова, а потом младший байт младшего слова
srb.Cdb[2] = HIBYTE(HIWORD(StartSector));
srb.Cdb[3] = LOBYTE(HIWORD(StartSector));
srb.Cdb[4] = HIBYTE(LOWORD(StartSector));
srb.Cdb[5] = LOBYTE(LOWORD(StartSector));
// количество секторов для чтения
srb.Cdb[6] = LOBYTE(HIWORD(N_SECTOR));
srb.Cdb[7] = HIBYTE(LOWORD(N_SECTOR));
srb.Cdb[8] = LOBYTE(LOWORD(N_SECTOR));
srb.Cdb[9] = flags; // что читать
srb.Cdb[10] = 0; // Sub-Channel Data Bits
srb.Cdb[11] = 0; // reserverd
// ОТПРАВЛЯЕМ SRB-блок ATAPI-устройству
status = DeviceIoControl(hCD, IOCTL_SCSI_PASS_THROUGH_DIRECT,
&srb, sizeof(SCSI_PASS_THROUGH_DIRECT), &srb, 0, &returned, 0);
return 1;
}
Остается отметить, что защитные механизмы, взаимодействующие с диском посредствомчерез интерфейса SPTI, элементарно ломаются установкой точки останова на функциии CreateFile/DeviceIoControl.Для предотвращения "лишних" всплытий отладчика фильтр точки останова должен реагировать только на те вызовы функции CreateFile, чей первый слева аргумент равен "\\.\X:" или "\\.\CdRomN". Автоматически, второй слева аргумент функции DeviceIoControl должен представлять собой либо структуру IOCTL_SCSI_PASS_THROUGHT, либо IOCTL_SCSI_PASS_THROUGHT_DIRECT, шестнадцатеричные значения кодов которых равны 0x4D004 и 0x4D014 соответственно.
Дважды одинаковый трек
Стойкая, несложная в реализации, хорошо совместимая с оборудованием и при всем этом в высшей степени элегантная защита. Все, что нам требуется сделать так это – изменить номер второго трека на первый, в результате чего на диске образуются два трека с идентичными номерами, но совершенно различным содержимым (не забудьте так же скорректировать указателиpoint'ы 0xA0 или /0xA1 и принудительно отключить восстановление субканальных данных!).Защищенный диск нормально читается на всех известных мне приводах, однако не копируется ни одним доступным мне копировщиком (за исключением, моих собственных копировщиков разумеется). Два "первых" трека смотрятся довольно забавно (рис. 6.17см… ) и не создают никаких проблем ни для самого привода, ни для операционной системы. Микропрограмма приводов обычно ищет лишь первый трек, (который по наивному мнению некоторых разработчиков всегда имеет номер "один"), а номера всех остальных —– игнорирует. Операционная система, (а, точнее, – файловая система лазерных дисков,) так же адресует треки не по их номерам, ано по абсолютным секторным адресам, поэтому номера всех треков, кроме первого, как бы выпадают из поля зрения компьютера. Разумеется, сказанное относиться только к дискам с данными.
Рис. 6.17. унок 12 0x069 Защищенный диск, содержащий два первых трека
Теоретически, копирование таких дисков не должно вызывать каких- либо проблем. Действительно, содержимое треков прекрасно читается на секторном уровне, номера треков в абсолютной адресации вообще не участвуют и грамотно спроектированного копировщику всего-то и остается: прочитать TOC и извлечь с диска содержимое всех его треков, не взирая на их номера. Конечно, если недальновидный разработчик решил помещать данные трека N в ячейку массива с индексом N, то наличие двух (или более) треков с идентичными номерами "разобьют" этот хлипкий алгоритм в пух и прах. Но…
Штатные копировщики со всем естеством своей штатной натуры копировать такие диски на отрез отказываются, ссылаясь на "Invalid disk" (Stomp Record Now!) и [Y176] "…." (Ahead Nero).
EasyCD Creator
Программа Easy CD Creator обращается к приводу непосредственно по его "родному" имени (в моем случае это "CDR4_2K"), а затем открывает устройство "MbDlDp32", которое сам драйвер CDR4_2K, собственно, и регистрирует.Следовательно, программа Easy CD Creator работает с диском черепосредствомз своегой собственногоый драйвера и, чтобы разобраться с ним, нам потребуется:
9. а) Дизассемблировать драйвер CDR4_2K и проанализировать, каким IOCTL-кодам какие действия драйвера соответствуют.;
10. б) Отследить все вызовы функции DeviceIoControl (просто поставьте на нее условную точку останова, всплывающую при передаче "своего" дескриптора, возращенного функцией CreateFileA("\\\\.\\CRDR_2K", …) и CreateFileA("\\\\.\\MbDlDp32", …).
Оформив последовательность IOCTL-вызовов в виде импровизированной программы, мы сможем воссоздать протокол взаимодействия с диском и найти защиту (если она там есть).
F1-, F2- и F3-фреймы, CIRC кодирование
Следующий "производственный" цикл начинается с того, что наскоро отскремблированный сектор "нарезается" на 24-байтовые "ломтики" данных, называемые F1-?фреймами (F1-?frames). Путем несложных математических подсчетов можно заключить, что одного 2352байтового сектора аккурат хватает на 98 F1-фреймов.F1-фрейм.
Структура F1-фреймов чрезвычайно проста: каждый фрейм состоит из 24 байтов (12 слов), пронумерованных от 0 до 23, последовательно отображаемых на соответствующие ячейки сектора (рис. 1.18,0x042 а). Причем, границы фреймов и секторов не обязаны совпадать и сектор может начинаться с любой из следующих позицией первого фрейма: 0, 4, 8, 12, 16 или 20 (см. рис. 1.18,0x042 бснизу). Стартовая позиция сектора в F1-фрейме нигде не храниться (да и где ее здесь хранить-то?), вместо этого начало сектора опознается по синхрогруппе, которую трудно не заметить!

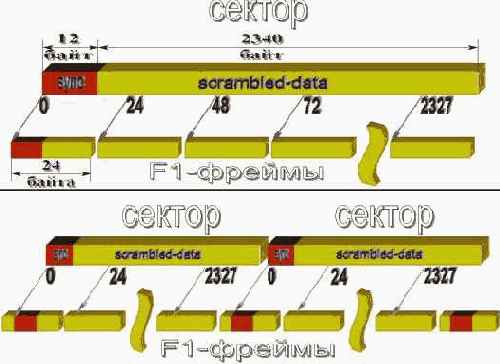

Рис. 1.18. Схема отображения секторов на фреймы
Стандарт довольно туманно описывает процесс отображения секторов на фреймы, но дает понять, что за концом одного сектора непосредственно следует начало другого (Byte 2.351 of a Sector is immediately followed by byte 0 of the next Sector), следовательно изменение стартовой позиции сектора не "заворачивает" хвост сектора в начало первого фрейма, а переносит его на следующий фрейм. Короче говоря, стартовая позиция сектора не равна нулю, то каждый 49-й фрейм содержит байты сразу двух секторов (как нетрудно сообразить это будут первый и последний фреймы сектора, а, поскольку, в одном секторе содержится 98 фреймов, то 98/2 == 49)!
Изменение стартовой позиции начального байта сектора во фрейме приводит к значительным изменениям его DSV (см. разд. "Синхрогруппы, объединяющие биты и DSV???DSV" этой главы), в результате чего у записывающей аппаратуры появляется возможность "нормализации" секторов с неприлично высоким значением DSV. Микропрограмма привода должна выбирать стартовую позицию с наименьшим возможным DSV или, по крайней мере, следить за тем, чтобы величина DSV не выходила за рамки предельно допустимых значений. К сожалению, подавляющее большинство пишущих приводов CD-R'ов "писцов" бытового класса слишком тупы для подобной задачи и всегда начинают фрейм с нулевого байта сектора.
Как следствие, —– копия диска на фреймовом уровне может очень значительно отличаться от своего оригинала. Несмотря на то, что программно определить стартовую позицию невозможно (штатные приводы CD-ROM отказываются "разглашать" эту информацию), разработчикам защитного механизма ничего не стоит сформировать "слабый" (weak) сектор, имеющий крайне высокое DSV при стартовой позиции 0, но вполне нормальное —– при всех остальных (см. разд. "Защиты, основанные на «слабых» секторах???weak" главы 9). Скопировать такой сектор обычным пишущим приводом"писцом" практически невозможно, —– лишь немногие модели приводов CD-ROM приводов окажутся способными прочесть сектор с высоким DSV. Мой ASUS-50x как будто бы читает такие сектора, но нестабильно и не на всех дисках. Причем, возможности "ручного" выбора стартовой позиции у известных мне пишущих приводовписцов нет (во всяком случае, в стандарте она отсутствует, да и не спустились еще такие записывающие приводыписцы на такой низкий уровень). Можно, конечно, схитрить и умышленно исказить несколько байт сектора, не трогая при этом корректирующие коды (даже незначительная модификация исходных данных ведет к чудовищному изменению DSV), так что микропроцессорная начинка привода самостоятельно восстановит первоначальное содержимое искаженных данных "налету". Однако защита (если она, конечно, не совсем дура) может запросто разоблачить такую грубую подделку от оригинала, —– ведь при чтении сектора в "сыром" виде все махинации с корректирующими кодами сразу же становятся видны!
В тоже время большинство пишущих приводов CD-RW писцов (если не все они) тщательно следят за значением DSV и корректно выбирают стартовую позицию. Что ж! Все логично, —– контрастность CD-RW носителей и так до безобразия низка, а потому и требования к величине DSV здесь значительно жестче, чем у CD-R дисков. Отсюда: если защищенный диск не копируется на CD-R, попробуйте скопировать его на CD-RW… нет, не на CD-RW приводе, но на приводе CD-RW приводе на одноименнуюCD-RW болванку, ибо ряд пишущих приводов CD-RW писцов (Plextor, PHILIPS) при записи CD-R болванок всегда начинают фрейм с нулевого байта сектора, но вместе с этим грамотно определяют стартовую позицию сектора при записи на болванку типа CD-RW! (маразм, конечно, но против него не попрешь).
Рисунок 18 0х047 Схема отображения секторов на фреймы
Порядок следования байт в секторе отличеный от порядка следования байт в F1-фрейме. То есть, попросту говоря, при отображении содержимого сектора на фрейм, четные и нечетные байты меняются местами (см. рис. 1.190x048). Такое перемешивание призвано уменьшить пагубное влияние дефектов диска, затрагивающих оба соседних байта сразу.

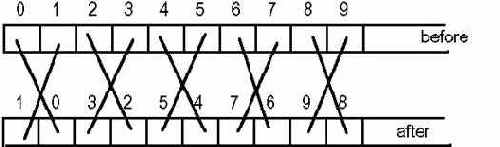

Рис. 1.19.унок 19 0х048 Схема перемешивания байтов в F1- фрейме
Программная реализация разбиения сектора на фреймы приведена в следующем листинге 1.8 (здесь: sector —– указатель на исходный сектор, F1_frames —– массив из 98 фреймов по 24 байта каждый).:
Листинг 1.8. Пример, демонстрирующий технику формирования F1-фреймов (рассмотрен случай, когда границы фреймов и секторов совпадают)
/* generate F1 frames */
for (a = 0; a < 98; a++)
{
for (b = 0; b < 24; b++)
{
F1_frame[a][b]=((*sector&0xff00ff00UL)>>8)|((*sector&0x00ff00ffUL)<<8);
}
}
F2-фрейм.
Недавно [n2k49]Свежесформированные F1-фреймы поступают на вход специального кодера (Cross Interleaved Reed-Solomon Coder, по своим первым буквам так же называемый CIRС- кодером), где к их 24-байтам добавляют еще 8 байт контрольной суммы Рида-Соломона, в результате чего на выходе кодера образуются F2-фрйемы в 32 -байта длинной.Содержимое байт, слагающих F1-фрейм на битовом уровне остается неизменным ("The bit pattern of each of the 24 8-bit bytes of an F1-Frame remains unchanged"), но сами эти байты перераспределяются по 106 F2-фреймам, в результате чего F1-фреймы как бы "размазываются" вдоль спиральной дорожки, становясь менее чувствительными к радиальным царапинам диска (и вообще всяким локальным дефектам).
Перемешивание достигается за счет так называемых линий задержки (delay line) и осуществляется по следующей схеме (см. рис. 1.200х049). Первая линия задержки (first delay section) "заглатывает" поступающие на ее вход F1-фреймы уже разбитые на 12 двухбайтовых слов, младший и старший байты которых условно обозначены литерами А и B соответственно, а сами слова последовательно пронумерованы от W12n до W12n+11. Таким образом, первый байт фрейма имеет номер "W12n,A", а последний —– "W12n+11,B".

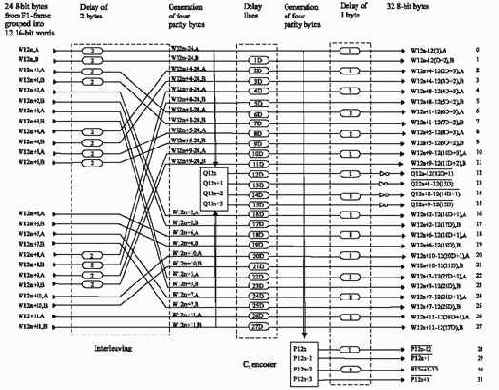

Рис. 1.20.унок 20 0х049 Процесс кодирования байт
Первая линия задержки расщепляет содержимое фрейма на две группы слов, одна из которых (W12n+2, W12n+3, W12n+6, W12n+7, W12n+10, W12n+11) беспрепятственно проходит на выход, а другая (W12n+0, W12n+1, W12n+4, W12n+5, W12n+8, W12n+9) принудительно удерживается на время обработки двух последующих F1-фрймов. Слова с номера W12n+1…W12n+10 тщательно перемешивается по строго определенной схеме, которую легче изобразить графически (см. рис. 1.20 0x049), чем описать словесно описать.
Перемешенные слова поступают на вход C21--кодера
(encoder С21 encoder[Y50] [n2k51] ), где к ним добавляют четыре байта четности, рассчитанные по кодам Рида-Соломона и последовательно пронумерованные от Q12n+0 до Q12n+3.
Затем, слова, обогащенные Q- байтами четности, попадают на вторую линию задержки (second delay lines), где они задерживаются на промежуток от 1D до 27D времени обработки F1-фрймов, где D равно 4.
ВышедшиеОткинувшиеся "на свободу" слова направляются в очередной кодер Рида-Соломона, условно обозначаемый "C2", где к ним добавляют четыре байта четности, последовательно пронумерованных от Pn+0 до Pn+3. Подобная двухуровневая схема избыточного кодирования значительно уменьшает вероятность возникновения неустранимых ошибок, ведь между C1 и C2 кодерами, обрабатываемые данные хорошенько перемешиваются!
Наконец, последняя, третья линия задержки, задерживает все четные байты потока данных на время обработки одного F1-фрейма. Все! С выхода третьей линии задержки сходит новехонький F2-фрейм, состоящий из 32 байт, последовательно пронумерованных от 0 до 32: 24 байт полезных данных, 4 Q-байт четности и 4 P-байта четности. Причем, в 24 байта полезных данных F2-фрейма входят данные множества различных F1-фрймеов! Другими словами говоря, F2-фрейм нельзя рассматривать как F1-фрем с контрольной суммой.
При считывании данных с лазерного диска происходит обратный процесс (см. рис. 1.21 0x050). Сначала считываемые байты проходят через линию задержки, "захватывающую" четные байты на один фрейм, затем они поступают в C1 декодер (С1 decoder), проверяющий истинность контрольной суммы и пытающийся восстановить сбойные байты при необходимости. Далее следует еще одна линия задержки (1D-27D Delay lines) и еще один декодер (C2 decoder), восстанавливающий то, что не удалось восстановить еще предшественнику. Наконец, с выхода последней линии задержки сходят вполне готовые к употреблению F1-фреймы, которые впоследствии собираются в сектора, но о секторах мы уже говорили ранеевыше, так что не будем повторяться.

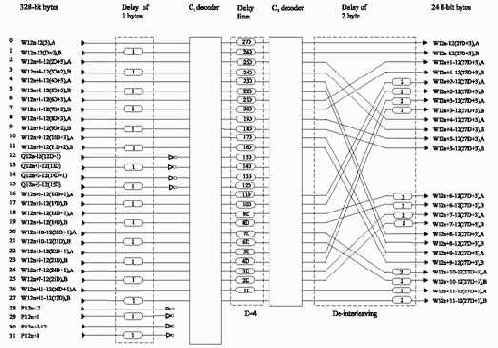

Рис. 1.21.унок 21 0x050 Процесс декодирования байт
При данной избыточности корректирующие коды в состоянии исправлять до двух сбойных байт на каждый 24/28-байтовый "ломтик" исходных данных.
При искажении трех и более байт, декодер способен лишь констатировать сам факт искажения, но бессилен восстановить оригинальное содержимое разрушенных байт. Правда, установить какие именно байты были разрушены все-таки возможно, а, значит, их приблизительное значение может быть определено путем интерполяции. Конечно, для дисков с данными такой способ "восстановления" не пригоден, но для Audio-CD он дает вполне удовлетворительный результат. Собственно, Количество неисправимых ошибок даже на качественных носителях достаточно велико и CD-приводам приходится активно заниматься их интерполяцией, о присутствии которой подавляющее большинство меломанов даже и не подозревают.
Компьютерные приводы CD-ROM'ы первого поколения формально поддерживали аудиодиски и даже ухитрялись качественно проигрывать их, но… при попытке цифрового "грабежа" диска в динамиках стоял сплошной треск, подобный тому, что издается поцарапанным винилом. Что ж, ностальгия —– это прекрасно, но, черт возьми, время пластинок давно прошло и причина их стремительного вытеснения компакт-дисками не в последнюю очередь объясняется тем, что качество их звучания компакт-дисков не падает с течением времени, в то время как пластинки неизбежно уродуются со временем. Теперь же оказывается, что приобретаемые нами компакт- диски уже изуродованные и уже "шипят".
Так происходит потому, что приводыранние CD-ROM'ы первого поколения читали аудиодиски "как есть" и при возникновении неисправимых ошибок не осуществляли никаких попыток самостоятельного исправления сбойных байт. Более того, они не сообщали и номера этих байт, в результате чего прикладное программное обеспечение просто не знало что и с чем следует интерполировать! Если искажение затрагивало младшие биты разряда, то – для человеческого уха оно оставалось практически незаметным (даже для уха меломана), но если сбойный бит угодил в старший разряд, —– такое искажение воспринималось человеком как резкий щелочек, даже если по его ушам потоптался китайский медведь панда.
Вообще-то, сбойный сектор можно было попробовать перечитать несколько раз (вдруг с одной из попыток он прочтетсяпочитается нормально?) или проанализировать считанные данные на предмет поиска и "сглаживания" всех крутых "пиков" и "спадов", но это же все полумера, вы понимаете! Качественный "грабеж" аудио на таких приоводах в принципе невозможен. К тому же некоторые производители дисков, озабоченные проблемой их несанкционированного копирования, стали умышленно вносить на них большое количество неисправимых ошибок, в результате чего в аудио-режиме диск читался нормально (даже на компьютерном приводе), но попытка его "грабежа", равно как и попытка копирования на болванку CD-R болванку терпели неудачу, ибо качество звучания было на редкость удручающим и едва ли могло соперничать с дедушкой граммофоном.
Сейчас, однако, ситуация понемногу начала исправляться и некоторые из современных приводов CD-ROM приводов уже способны возвращать в потоке данных указатели на искаженные биты. На программном уровне это достигается передачей приводу команды BEh (READ CD) c ненулевым значением поля "Error Flags" (оно расположено в 1—-2 битах 9-го байта ATAPI/SCSI-пакета, см. так же демонстрационный пример [/etc/RAW.CD.READ/aspi32.C2.c]). Подробнее об этом можно прочитать в Стандарте на DVD/CD-ROM приводы (http://www.stanford.edu/~csapuntz/specs/INF-8020.PDF
page 143), здесь же мы сосредоточимся не сколько на описании формата полей команды READ CD, сколько на самих C2-указателях (C2- pointers), которые строго говоря, никакими указателями не являются, а представляют собой обычную битовую карту, помещаемую в самый конец возвращаемых приводом данных. Каждому байту исходных данных соответствует "свой" бит C2-pointers бит, анализ значения которого и позволяет однозначно установить: является ли данный байт сбойным или нет. Учитывая, что длина сектора составляет 2352 байта, становится нетрудно рассчитать совокупный размер всех битов C2-pointers битов вместе взятых, который равен 2352/8 = 294 байтам, причем первый байт сектора соответствует первому биту C2-pointers биту (см.
рис. 1.22 0x051).
Рис. 1.22.унок 22 0х051 Последовательность фреймов, образующая блок
Узнать поддерживает ли данный конкретный привод такую возможность или нет можно посылкой команды MODE SENSE 10 (5Ah) c кодом страницы (Page Code) равным 2Ah (C/DVD Capabilities and Mechanical Status Page Format) тогда единичное значение 4-го бита 13-го байта возращенных данных укажет на то, что C2 Pointers is Supported и, соответственно, наоборот (см. так же демонстрационный пример ["/etc/RAW.CD.READ/aspi32.cfg.c]"). В частности, мой PHILIPS CDRW 2400 ничего подобного, увы, не поддерживает.
Но довольно о грустном. Лучше вернемся к нашим C1- и C2-декодерам, а точнее, – к методике подсчета количества ошибок. Существует как минимум шесть типов ошибок, по три для каждой из двух стадий исправления: а) одно-символьные (исправимые) ошибки, соответствующие первой стадии восстановления (т. е. исправляемые декодером C1); б) двухх символьные (исправимые) ошибки, соответствующие первой стадии исправления и в) трехсимвольные (уже, увы, неисправимые) ошибки, соответствующие все той же стадии. Аналогичная картина наблюдается и на втором уровне восстановления, относящемуся к декодеру C2. Ошибки принято обозначать заглавной буквой "E" (лат. — от слова Error) с непосредственно примыкающим к ней двухзначным числом, первая цифра которого обозначает число ошибок (1, 2 или 3), а вторая —– стадию исправления (1 или 2). Для большей наглядности все возможные комбинации этих цифр сведены в таблицу (табл.лице 1.2), приведенной ниже.
Таблица 1.2. Условное обозначение различных типов ошибок
|
Обозначение |
Пояснение |
|
E11 |
Количест-во одно-символьных (исправимых ошибок) на стадии C1 |
|
E21 |
Количест-во двух символьных (исправимых ошибок) на стадии C1 |
|
E31 |
Количест-во трехсимвольных (неисправимых ошибок) на стадии C1 |
|
E12 |
Количест-во одно-символьных (исправимых ошибок) на стадии C2 |
|
E22 |
Количест-во двух символьных (исправимых ошибок) на стадии C2 |
|
E32 |
Количест-во трехсимвольных (неисправимых ошибок) на стадии C2 |
Таблица 2 условное обозначение различных типов ошибок
Трехсимвольные ошибки, неустранимые на стадии C1 (т. е. ошибки E31 ошибки) в большинстве случаев могут быть успешно восстановлены на следующей стадии исправления, однако, одна-единственная ошибка E31 ошибка может вызвать до 30 ошибок E12, ведь между C1- и C2 декодерамдекодерамии данные 160 F1-фреймов тщательно перемешиваются!
Трехсимвольные ошибки, неустранимые на стадии C2 (т. е. ошибки E32 ошибки), свидетельствует о серьезном физическом дефекте поверхности диска, которые (в силу несовершенства технологических процессов) даже на "свежих" дисках отнюдь не так редки, как это может показаться на первый взгляд. Именно поэтому и приходится использовать дополнительные корректирующие коды на дисках с данными (для аудиодисков в этом случае используется интерполяция, но для данных интерполяция бессмысленна). Подробнее об этом можно прочесть в разд.главе "«"Сырые» и «сухие» сектора"Сырые" и "сухие" сектора::ECC/EDC этой главы, здесь же мы не будет возвращаться к уже рассмотренным вопросам.
F3-фреймм.
Когда к вышедшемусошедшему изс CIRC-декодера F2-фрейму добавляют еще один байт служебных данных, называемый контрольным байтом (ControlByte) образуется F3-фрейм, с которым мы уже сталкивались в разд.главе "Кратко о питах, лендах, EFM-словах, фреймовых кадрах и секторахPit'ы, land'ы, EFM-слова, фреймовые кадры и сектора" этой главы. Структура F3-фрейма до предела проста: первым идет контрольный байт, а за ним следуют 32 байта, доставшихся в наследство от F2-фрейма. Контрольный байт содержит в себе восемь бит подкода, которые в свою очередь образуют каналы, простирающиеся в длину на 98 байт, т. е. захватывающие весь сектор целиком, поскольку сектор как раз и состоит из 98 F3-фреймов (подробнее см. разд.главу "Каналы подкода" этой главы).Структура, образованная 98 F3-фреймами, называется секцией (section) и представляет собой вполне самодостаточную сущность, не привязанную к границам сектора. Позвольте зачитать пару цитат из Стандарта ECMA-130: "These Sections are asynchronous with the Sectors, i.e. there is no prescribed relation between the number of the F1-Frame in which the first byte of a Sector is placed and the number of the F3 -Frame in which the first Control byte of the table is placed" ("Эти секции асинхронны по отношению к секторам, т. е. между номером F1-фрейма, хранящим первый байт сектора и номером F3-фрейма, хранящим первый контрольный байт таблицы, нет жестко заданного отношения"). Так же: "The address of a Sector is recorded in the Sector Header, also as an absolute time. It has no prescribed relation to the addresses of the Sections, because the mapping of a Sector on the Sections during recording is implementation-dependent due to the freedom left in clause 16. Therefore, the address of a Sector is filled in just before the Sector enters the CIRC encoder" ("Адрес сектора, записанный в его заголовке, так же выражается в абсолютном времени.
Он не имеет никакого заранее заданного отношения к адресу секции, поскольку отображение секторов на секции, происходящее в процессе записи последних, есть implementation-dependent, то есть зависит от воли левого мизинца правой пятки разработчикиаа записывающего привода, а, если говорить серьезно, оно в значительной мере обусловлено свободой выбора стартовой позиции начала сектора в F1-фрйеме. Поэтому, адрес сектора заполняется непосредственно перед входом сектора на CIRC-кодер").
Первые байты двух F3-фреймов каждой секции (т. е. первые два контрольных байта секции) обрабатываются особым образом. В то время как остальные байты секции (коих насчитывается 3 .232) преобразуются в 14-битовые EFM-последовательности, непосредственно записываемые на диск, эти два "товарища" замещаются фиксированными синхрогруппами, именуемых SYNC0 (00100000000001) и SYNC1 (00000000010010) соответственно (см. рис. 1.23 0x052).
Рис. 1.23.унок 23 0х052 Устройство секции
Фиктивный трек, совпадающий с подлинным треком
Создание фиктивного трека, совмещенного с подлинным треком, приводит к тому, что длина первого трека обращается в ноль. Почему в ноль, а не в отрицательное число, ведь длина подлинного трека в данном случае равна: &Track2– &Track1 – sizeof(post-gap) – sizeof(pre-gap), что в конкретных цифрах выглядит так: 00:02:00 – 00:02:00 – 00:02:00 – 00:02:00 == –00:04:00 или в переводе в LBA-адреса: – 300.Все дело в том, что адрес 00:02:00 —– особенный. Трек, начинающийся с этого адреса, не имеет Pre-gap (вернее, не позволяет обрабатывать свою областьй Pre-gap нормальным образом) и потому вычисление фактической длины такого трека происходит в отдельной ветке программы, которая оказывается достаточно интеллектуальной для того, чтобы догадаться не вычитать sizeof(post-?gap) из нулевого значения. Особенности реализаций конкретных копировщиков сейчас нам неинтересны, достаточно лишь знать, что подавляющее большинство из них вычисляют длину первого и всех последующих за ним треков вполне корректно (правда, от проблем копирования защищенного диска это их все равно не избавляет).
Внедренение X-сектора в подлинный трек (см. защиту типа "Шакал" в разд. "Фиктивный трек в Pre-gap подлинного трека" этой главы) приводит к следующему побочному эффекту: попытка чтения X-сектора командой READ CD возвращает ошибку, позицирование головки на X-сектор командой SEEK проходит без ошибок, но и без перемещения самой головки. Чтение заголовка X-сектора командой READ HEADER вновь возвращает ошибку. Забегая вперед отметим, что копия диска, полученная с помощью Clone CDCloneCD читает заголовк и выполняет позиционирование головки без ошибок (головка при этом действительно перемещается), благодаря чему дубликат диска элементарно отличается от оригинала.
При открытии оригинального образа защищенного диска, Clone CDCloneCD обнаруживат лишь второй —– фиктивный —– трек в первой сессии, "в упор не видя" настоящего (см.
листинг 6.27 ниже). К счастью, несмотря на это, "прожиг" диска проходит успешно.
Листинг 6.27. Реакция CloneCD на фиктивный трек, совпадающий с настоящим треком
ИНФОРМАЦИЯ О СЕССИИ 1:
Размер сессии: 4726 Кбайт
Число треков: 2
Track 2: Данные Mode 1, размер: 4726 Кбайт
ИНФОРМАЦИЯ О СЕССИИ 2:
Размер сессии: 3939 Кбайт
Число треков: 1
Track 3: Данные Mode 1, размер: 3939 Кбайт
Листинг 19 реакция Clone CD на фиктивный трек, совпадающий с настоящим треком
Просмотр геометрии диска подтвержает существование двух треков с одинаковыми стартовыми адресами, причем длина первого трека действительно равна нулю, а не отрицательному числу (см. рис. 6.150x102). Еще интереснее то, что тип первого трека определен как "ISO 9660/Joliet", что мягко говоря не совсем соответствует истине. Идентификатор типа файловой системы ISO 9660 содержиться в шестнадцатом, а Joliet —– в семнадцатом секторе трека. При условии, что длина трека равна нулю (а это так и есть!) возникает вполне законный вопрос: какое отношение эти сектора имеют к первому треку? Сдается мне, что процедура идентификации типа файловой системы вообще не проверяет диапазон доступных адресов на переполнение!
Рис. 6.15. унок 10 0x102 Первый и второй трек имют идентичные стартовые адреса в результате чего длина первого трека обращается в ноль
Приводы NEC и TEAC оказались достаточно интеллектуальными, чтобы суметь прочитать такой диск, а вот ASUS к своему стыду увидел лишь первую сессию. Следовательно, на вторую и все последующие сессии закладываться нельзя.
Попытка копирования защищенного диска программой Alcohol 120% Алкоголиком традиционно проходит неуспешно (если режим "попуска ошибок чтения" не включен, Alcohol 120% Алкоголик вообще не хочет копировать такой диск, а в режиме "пропуска ошибок чтения" "врезается" в область Lead-outLead-Out и входит в дурной цикл, не позволяя себя прервать иначе, чем принудительным завершением процесса).Копировщик Clone CDCloneCD, как уже говорилось, обрабатывает фиктивный трек вполне нормально, но удаляет защиту типа "Шакала" из области Post-gap, "благодаря" чему дубликат диска легко отличается от оригинала.
Фиктивный трек в Lead-outLead-Out
Фиктивный трек, размещенный в области Lead-outLead-Out, не препятствует нормальному чтению диска, но серьезно озадачивает штатных копировщиков. Во-первых, длина фиктивного трека, вычисляемая как разность стартовых адресов Lead-outLead-Out и самого этого трека минус sizeof(post-gap), в данном случае выражается отрицательным числом, а мы уже знаем какую головную боль для копировщиков представляет всякая отрицательная величина! Во-вторых, содержимое области Lead-?out в силу его недоступности на сектором уровне, очень легко принять за плохой сектор (badsector)'a со всеми вытекающими отсюда последствиями. В-третьих, предпоследний сектор области Post-gap'a подлинного трека (условно называемый нами X-сектором), по загадочным причинам не обрабатыается ни командой READ CD, ни командой SEEK, ни командой READ HEADER.Обратимся к pointуказателю'у A2h, хранящему адрес выводной области, и скопируем принадлежащие ему PMin, PSec и PFrame в соответствующие поля фиктивного сектора, увеличив PSec последнего на единицу или любую другую величину, находящуюся в границах области Lead-outLead-Out'a.
Пропустив традиционное ругательство программы Clone CDCloneCD на ненормальную длину второго трека, мы "заливаем" модифицированный нами образ на диск CD-R/CD-RW диск. Как и в предыдущем примере, приводы NEC и TEAC "видят" все, доступные им сессии, а ASUS только первую из них, поэтому на вторую и последующие сессии мы не должны закладыватьсярасчитывать.
Копировщики Stop Record Now! и Ahead Nero откажутся копировать такой диск, а информация окна "Disk iInfo", возращенная последним, окажется некорректнойа (см. рис. 6.100x072). Конкретно: копировщик Ahed Nero не сможет определить режим (mode)MODE и длину третьего трека. Странно! Третий трек вообще не имеет никакого отношения к первым двум и для определения егое атрибутов достаточно просто прочитать TOC.

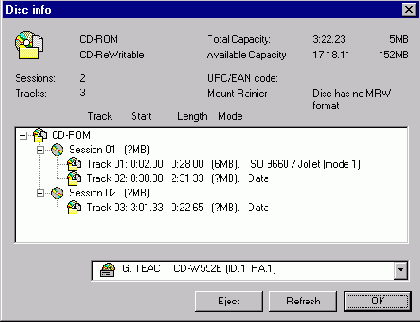

Рис. 6.10. унок 5 0x072 Ahead Nero неправильно определил длину второго —– фиктивного —– трека и, что увидительно, не справилься с определением длины и mode третьего трека, лежащего совсем в другой сессии
Попытка копирования защищенного диска с помощью программы Alchol 120% ни к чему хорошему не приводит. Если галочка флажок "Пропуск ошибок чтения" была сброшена, то на экране появляется сообщение возникает "Ошибка: [05/64/00] – Illegal Mode For This Track" и процесс создания образа аварийно прерывается (см. рис. 6.110x100).
Рис. 6.11. унок 6 0x100 Alcohol 120% Алкоголь без пропуска ошибок
Листинг 6.18. Реакция Alcohol 120% на фиктивный трек в области Lead-Out
(режим пропуска ошибок выключен)
01:25:17 Информация о процессоре:
Pentium III (0.18 um) 256KB OnDie L2 Cache (736 MHz)
01:25:17 Дамп диска: (G:) TEAC CD-W552E (1:1)
01:25:18 Режим чтения: Режим RAW
01:25:18 Информация об источнике: Сессия: 2, Трек: 3, Длина: 29.6 MB / 003:22:23
01:25:18 Запись файла-образа: L:\CD-hack\030713_1649.img
01:25:20 Ошибка чтения диска: 2048
01:25:20 Во время дампа диска произошла ошибка!
01:25:20 Ошибка: [05/64/00] - Illegal Mode For This Track
01:25:20 L:\CD-hack\030713_1649.ccd: Запись файла-образа отменена!
Листинг 10 реакция Алкоголя на фиктивный трек в Lead-Out (пропуск ошибок выключен)
Если же опция режим "пропуска ошибок чтения" была включен (листинг 6.19)а, то создание образа как будто бы проходит успешно, пускай не без "пулеметной очереди" сбойных секторов, начинающихся с адреса 2058 и заканчивающихся адресом 2172 (очевидно, что эти сектора принадлежат области Pre-gap/Post-gap области фиктивного трека, тщетно "пытаемой" Alcohol 120%Алкоголем).
Листинг 6.19. Реакция Alcohol 120% на фиктивный трек в области Lead-Out
(режим пропуск ошибок включен)
01:32:11 Информация о процессоре:
Pentium III (0.18 um) With 256 KB On-Die L2 Cache (736MHz)
01:32:11 Дамп диска: (G:) TEAC CD-W552E (1:1)
01:32:12 Режим чтения: Режим RAW , Пропуск ошибок чтения
01:32:12 Информация об источнике: Сессия: 2, Трек: 3, Длина: 29.6 MB / 003:22:23
01:32:12 Запись файла-образа: L:\CD-hack\030713_1649.img
01:32:21 Ошибка чтения диска: 2056
01:32:21 Ошибка чтения диска: 2058
01:32:21 Ошибка чтения диска: 2059
01:32:21 Ошибка чтения диска: 2060
…
01:32:22 Ошибка чтения диска: 2169
01:32:22 Ошибка чтения диска: 2170
01:32:22 Ошибка чтения диска: 2171
01:32:22 Ошибка чтения диска: 2172
01:32:32 L:\CD-hack\030713_1649.ccd: Запись файла-образа завершена!
01:32:32 Дамп диска завершён!
Листинг 11 реакция Алкоголя на фиктивный трек в Lead-Out (пропуск ошибок включен)
На что он надеялся —– неизвестно, но образ, созданный Alcohol 120% Алкоголиком оказывается неработоспособным и выдает ошибку типа "Sector not fount. Cannot read folder contents" (см. рис. 6.12 ниже).:
г=========== Error ===========¬
¦ Sector not found ¦
¦ Cannot read folder contents ¦
¦ Ok ¦
L=============================-
Рис. 6.12. унок 7 Диск, скопированный Alcohol 120% Алкоголем становится нечитаемымбельным и при попытке просмотра его содержимого операционная система начинает "жутко ругаться" материться
Зато Clone CDCloneCD копирует такой диск без каких- либо ошибок и его дубликат оказывается вполне работоспосбен, однако, он все-таки отличается от оригинала. Чтение X-сектора командой READ CD по-прежнему возращает ошибку, но вот позиционирование головки командой SEEK и чтение заголовка командой READ HEADER выполняется нормально (напоминаем, что X-сектор оригинального диска не обрабатывался ни одной из этих команд!).
Листинг 6.20. Попытка чтения X-сектора оригинального диска командой READ CD дает ошибку Sense Key == 3 MEDIUM ERROR (выше), дубликат диска, полученный CloneCD ведет себя аналогично (ниже)
>cd_raw_read.exe 1.1 2056 1 >cd_raw_read.exe 1.1 2056 1
-ERR:F0 00 03 00 00 00 00 0A 00 00 00 00 11 00 -ERR:F0 00 03 00 00 00 00 0A 00 00 00 00 11 00
>cd_raw_read.exe 1.1 2056 1
-ERR: F0 00 03 00 00 00 00 0A 00 00 00 00 11 00
Листинг 6.21. Попытка чтения заголовка оригинального диска командой READ HEADER дает ошибку Sense Key == 5 ILLEGAL REQUEST (выше), в то время как дубликат диска, полученный CloneCD обрабатывается нормально (ниже)Листинг 12 попытка чтения x-сектора оригинального диска командой READ CD дает ошибку Sense Key == 3 MEDIUM ERROR (слева), дубликат диска, полученный Clone CD ведет себя аналогично (справа)
>read.header.exe 1.1 2056 2056 >read.header.exe 1.1 2056 2056
READ HEADER (44h) SCSI/ATAPI commad demo by KK READ HEADER (44h) SCSI/ATAPI commad demo by KK
-ERR:f0 00 05 00 00 00 00 0a 00 00 00 00 64 00 LBA:0808h
--> MSF:00:1D:1F (MODE-1 [L-EC symb])
>read.header.exe 1.1 2056 2056
READ HEADER (44h) SCSI/ATAPI commad demo by KK
LBA:0808h
--> MSF:00:1D:1F (MODE-1 [L-EC symb])
Попытка позиционирования на X-сектор оригинального диска командой SEEK, с последующим чтением субканальной информации командой READ SUBCHANALL приводит к тому любопытному эффекту (листинг 6.22): привод не диагностирует ошибку, но и не перемещает оптическую головку, возвращая с командой READ SUBCHANALL субканальные данные с места ее предыдущего позиционирования (выше). Дубликат диска, полученный программой CloneCD, напротив, никак не препятствует позиционированию головки на X-сектор, успешно возвращая субканальные данные последнего (ниже).
Листинг 6.22. Попытка позиционирования на X-сектор оригинального диска командой SEEK, с последующим чтением субканальной информации командой READ SUBCHANALL (выше). Дубликат диска, полученный CloneCD (ниже)Листинг 13 попытка чтения заголовка оригинального диска командой READ HEADER дает ошибку Sense Key == 5 ILLEGAL REQUEST (слева), в то время как дубликат диска, полученный Clone CD обрабатывается нормально
>seek_and_Q.exe 1.1 2056 >seek_and_Q.exe 1.1 2056
seek CD-ROM & read Q-subcode by KK seek CD-ROM & read Q-subcode by KK
00 15 00 0C 01 14 01 01 00 00 05 83 00 00 05 83 00 15 00 0C 01 14 01 01 00 00 08 08 00 00 08 08
>seek_and_Q.exe 1.1 2056
seek CD-ROM & read Q-subcode by KK
00 15 00 0C 01 14 01 01 00 00 08 08 00 00 08 08
Листинг 14 попытка позиционирования на x-сектор оригинального диска командой SEEK, с последующим чтением субканальной информации командой READ SUBCHANALL приводит к тому любопытному эффекту: привод не диагностирует ошибку, но и не перемещает оптическую головку, возвращая с командой READ SUBCHANALL субканальные данные с места ее предыдущего позиционирования (слева). Дубликат диска, полученный Clone CD, напротив, никак не препятствует позиционированию головки на x?сектор, успешно возвращая субканальные данные последнего (справа)
Таким образом, помещение фиктивного трека в область Lead-outLead-Out вкупе с обработкой X-сектора командами READ HEADER и SEEK/READ SUBCHANALL позволяет надежно отличить оригинальный диск от его копии (защита с кодовым наменованием "Волк").
Как скопировать "Волка"? При записи отредактированного образа на диск, Clone CDCloneCD выдаст следующую информацию о его геометрии (листинг 6.23).:
Листинг 6.23. Встретив диск с фиктивный треков в области Post-gap, CloneCD неправильно вычисляет его длину (выделена полужирным шрифтом)
ИНФОРМАЦИЯ О СЕССИИ 1:
Размер сессии: 4726 Кбайт
Число треков: 2
Track 1: Данные Mode 1, размер: 299397 Кбайт
Track 2: Данные Mode 1, размер: 4294672626 Кбайт
Листинг 15 встретив диск с фиктивный треков в post-gap, Clone CD неправильно вычисляет его длину (выделена жирным шрифтом)
По скромному мнению Clone CDCloneCD, длина второго трека составляет целых 4 .294 .672 .626 Ккилобайт или 4 Ттерабайт! К счастью, это ничуть не мешает "прожигу" диска и если все было сделано правильно, то защищенный диск должен нормально обрабатываться операционной системой.
А вот Ahead Nero (рис. 6.13) ( и подавляющее большинство остальных копировщиков) поведет себя иначе, наотрез отказываясь "переваривать" фиктивный трек и аварийно завершая свою работу с криком "Illegal track mode" (неверный тип трека) или что-то типа того.
Рис. 6.13. унок 8 0x0342 Информация, выдаваемая Ahead Nero при анализе геометрии защищенного диска, чудовищная ошибка определения длины фиктивного трека препятствует его нормальному копированию
Копировщик CRWin по не совсем понятным причинам отказывается определять тип фиктивного трека (рис. 6.14) (хотя тип трека явно прописан в заголовках каждого из принадлежащему ему секторов) и препятствует его select'у, то есть попросту говоря выделению курсором, без которого трек извлекчаться ни за что не будет. Извлечение первого —– вполне нормального трека —– так же прерывается сообщением об ошибке.
Рис. 6.14. унок 9 0х343 Копировщик CDRWin отказывается определить тип фиктивного трека
А теперь попытаемся скопировать защищенный диск программой Alcohol 120%Алкоголем. Если галочка флажок "пропуска ошибок" не была заблаговременно установленвзведена, то Alcohol 120%Алкоголик, невнятно "ругнувшись", выведя сообщение типана "Illegal Mode For This Track", просто прервет чтение диска в самом начале снятия образа (листинг 6.24).:
Листинг 6.24. Alcohol 120% без пропуска ошибок
02:40:38 Информация о процессоре: Pentium III (0.18um) 256KB OnDie L2Cache (736MHz)
02:40:38 Дамп диска: (G:) TEAC CD-W552E (1:1)
02:40:46 Режим чтения: Режим RAW
02:40:46 Информация об источнике: Сессия: 2, Трек: 3, Длина: 29.6 MB / 003:22:23
02:40:53 Запись файла-образа: L:\CD-hack\030713_1649.img
02:40:58 Ошибка чтения диска: 2048
02:40:58 Во время дампа диска произошла ошибка!
02:40:58 Ошибка: [05/64/00] - Illegal Mode For This Track
02:40:58 L:\CD-hack\030713_1649.ccd: Запись файла-образа отменена!
Листинг 16 Алкоголь без пропуска ошибок
Хорошо, галочка флажок "Пропуск ошибок чтения"
установленвзведена. Пытаемся скопировать защищенный диск опять. Благополучно достигнув X-сектора (LBA-адрес которого составляет 2056), программа Alcohol 120% Алкоголик выдает сообщение об ошибке чтения и… со всего маху "врезается" в выводную область, обдавая нас "пулеметной очередью" сбойных секторов. Достигнув 100% он по непонятным причинам продолжает процесс чтения и дальше. Затем, видимо испугавшись, что его могут неправильно понять, блокирует кнопку "Отмена"
и… "зависает". То есть, не то, чтобы совсем "зависает" ("пулеметная очередь" сбойных секторов "раскаленными гильзами" по-прежнему продолжает устилать экран), но и остановить разбушевавшегося Alcohol 120% Алкоголика становится невозможно. Приходится его "убивать"… Тоже мне, культура программирования!, блин.
Листинг 6.25. Alcohol 120% с пропуском ошибок (при достижении 100% он "зависает", но продолжает сообщать о сбойных секторах)
09:52:22 Информация о процессоре: Pentium III (0.18 um) 256KB OnDie L2 Cache (736MHz)
Pentium III (0.18 um) 256KB OnDie L2 Cache (736MHz)
09:52:22 Дамп диска: (G:) TEAC CD-W552E (1:1)
09:52:29 Режим чтения: Режим RAW , Пропуск ошибок чтения
09:52:29 Информация об источнике: Сессия: 2, Трек: 3, Длина: 29.6 MB / 003:22:23
09:52:38 Ошибка чтения диска: 0
09:52:39 Запись файла-образа: L:\CD-hack\030713_1649.img
09:52:53 Ошибка чтения диска: 2056
09:52:57 Ошибка чтения диска: 2057
09:52:57 Ошибка чтения диска: 2058
…
09:53:01 Ошибка чтения диска: 2707
09:53:01 L:\CD-hack\030713_1649.ccd: Запись файла-образа отменена!
09:53:01 Дамп диска отменён!
Листинг 17 Алкоголь с пропуском ошибок (при достижении 100% он зависает, но продолжает чесать сбойные сектора)
Третья попытка копирования защищенного диска начинается с перезапуска Alcohol 120% Алкоголика и взведения галочкиустановки флажка "быстрогоый пропуска ошибочных блоков".На этот раз Alcohol 120% Алкоголик уже не "виснет", но… и не копирует, отказывать читать весь диск целиком. По мнению программы Alcohol 120% Алкоголика сбойные сектора начинаются с первого (ну, в смысле нулевого) адреса LBA адреса до последнего. Чудеса, да и только!
Листинг 6.26. Alcohol 120% с быстрым пропуском ошибок
02:52:18 Информация о процессоре: Pentium III (0.18 um) With 256 KB On-Die L2 Cache (736MHz)
Pentium III (0.18 um) With 256 KB On-Die L2 Cache (736MHz)
02:52:18 Дамп диска: (G:) TEAC CD-W552E (1:1)
02:52:25 Режим чтения: Режим RAW , Быстрый пропуск ошибочных блоков
02:52:25 Информация об источнике: Сессия: 2, Трек: 3, Длина: 29.6 MB / 003:22:23
02:52:25 Ошибка чтения диска: 0
02:52:26 Ошибка чтения диска: 1
02:52:26 Ошибка чтения диска: 2
02:52:26 Ошибка чтения диска: 3
Фиктивный трек в области данных подлинного трека
Самое простое (и, с точки зрения совместимости — – самое надежное) это расположить фиктивный трек в области данных подлинного трека, выбрав стартовый адрес фиктивного трека так, чтобы до начала следующего трека оставалось не менее 350 секторов, которыей пойдут на покрытие областей Post-gap/Pre-gap (для последнего трека сессии достаточно и 150 секторов, поскольку здесь не нужно тратиться на Pre-gap). Между стартовым адресом подлинного трека и стартовым адресом фиктивного трека также должно помещаться по меньшей мере 350 секторов, занимаемых постзазором подлинного и предзазором фиктивного трека. Нарушение этого правила приводит к усилению защиты, но и порождает определенные побочные эффекты, о которых мы поговорим позднее (см. разд. "Фиктивный трек в Post-gap подлинного трека" и "Фиктивный трек в Pre-gap подлинного трека" этой главы).Сейчас же нас больше всего интересует как именно добавить новое Entry в файл IMAGE.CCD файл, не нарушив его работоспособности. Алгоритм создания фиктивного трека, подробно рассмотренный в предыдущеимх главеразделе, все еще представляет собой абстрактную теорию, достаточно далеко отстоящую от практики. В ходе осуществления творческого замысла на нашем пути могут встретиться различные трудности и нам придется "сразиться" с ними, или… просто обойти их.
Давайте рассмотрим самый сложный случай —– многосессионный диск. Правила хорошего тона обязывают нас скорректировать не только содержимое той сессии, к которой добавляется новый трек, но и атрибуты всех последующих сессий, поскольку нумерация треков на диске —– сквозная. Частая ошибка начинающих —– перенумеровать треки. Перенумеровать-то они перенумеруют, а вот переустановить указатели на первый и последний трек каждой сессии —– забывают. Как следствие, этого – защищенный диск перестает читаться совсем или читается неправильно (конкретное поведение зависит от "темперамента" привода на который этот диск попадет).
Конкретный пример добавления нового трека в уже существующий приведен далее в листинге 6.14ниже. По понятным причнам его наглядность оставляет желать лучшего (все таки печатная книга это вам не утилита WinDiff), но это все же лучше, чем совсем ничего. Первая и третья колонки, залитые серым цветом, содержат оригинальные значения редактируемого файла, вторая и четвертая —– измененные. Непосредственно сами изменения выделены полужирным шрифтом.
Листинг 6.14. Создание фиктивного трека – трека номер два; все изменения выделены полужирным шрифтом, значение оригинальных полей залито серым цветом (нечетные колонки)
|
[CloneCD] |
[CloneCD] |
[Entry 6] |
[Entry 7] |
|
Version=3 |
Version=3 |
Session=1 |
Session=1 |
|
Point=0xc1 |
Point=0xc1 |
||
|
[Disc] |
[Disc] |
ADR=0x05 |
ADR=0x05 |
|
TocEntries=12 |
TocEntries=13 |
Control=0x04 |
Control=0x04 |
|
Sessions=2 |
Sessions=2 |
TrackNo=0 |
TrackNo=0 |
|
DataTracksScrambled=0 |
DataTracksScrambled=0 |
AMin=4 |
AMin=4 |
|
CDTextLength=0 |
CDTextLength=0 |
ASec=120 |
ASec=120 |
|
AFrame=96 |
AFrame=96 |
||
|
[Session 1] |
[Session 1] |
ALBA=26946 |
ALBA=26946 |
|
PreGapMode=1 |
PreGapMode=1 |
Zero=0 |
Zero=0 |
|
PreGapSubC=0 |
PreGapSubC=0 |
PMin=0 |
PMin=0 |
|
PSec=0 |
PSec=0 |
||
|
[Session 2] |
[Session 2] |
PFrame=0 |
PFrame=0 |
|
PreGapMode=1 |
PreGapMode=1 |
PLBA=-150 |
PLBA=-150 |
|
PreGapSubC=0 |
PreGapSubC=0 |
||
|
[Entry 0] |
[Entry 0] |
[Entry 7] |
[Entry 8] |
|
Session=1 |
Session=1 |
Session=2 |
Session=2 |
|
Point=0xa0 |
Point=0xa0 |
Point=0xa0 |
Point=0xa0 |
|
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
Control=0x04 |
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
|
AMin=0 |
AMin=0 |
AMin=0 |
AMin=0 |
|
ASec=0 |
ASec=0 |
ASec=0 |
ASec=0 |
|
AFrame=0 |
AFrame=0 |
AFrame=0 |
AFrame=0 |
|
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
|
Zero=0 |
Zero=0 |
Zero=0 |
Zero=0 |
|
PMin=1 |
PMin=1 |
PMin=2 |
PMin=3 |
|
PSec=0 |
PSec=0 |
PSec=0 |
PSec=0 |
|
PFrame=0 |
PFrame=0 |
PFrame=0 |
PFrame=0 |
|
PLBA=4350 |
PLBA=4350 |
PLBA=8850 |
PLBA=-1 |
|
[Entry 0] |
[Entry 0] |
[Entry 8] |
[Entry 9] |
|
Session=1 |
Session=1 |
Session=2 |
Session=2 |
|
Point=0xa0 |
Point=0xa0 |
Point=0xa1 |
Point=0xa1 |
|
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
Control=0x04 |
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
|
AMin=0 |
AMin=0 |
AMin=0 |
AMin=0 |
|
ASec=0 |
ASec=0 |
ASec=0 |
ASec=0 |
|
AFrame=0 |
AFrame=0 |
AFrame=0 |
AFrame=0 |
|
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
|
Zero=0 |
Zero=0 |
Zero=0 |
Zero=0 |
|
PMin=1 |
PMin=1 |
PMin=2 |
PMin=3 |
|
PSec=0 |
PSec=0 |
PSec=0 |
PSec=0 |
|
PFrame=0 |
PFrame=0 |
PFrame=0 |
PFrame=0 |
|
PLBA=4350 |
PLBA=4350 |
PLBA=8850 |
PLBA=-1 |
|
[Entry 1] |
[Entry 1] |
[Entry 9] |
[Entry 10] |
|
Session=1 |
Session=1 |
Session=2 |
Session=2 |
|
Point=0xa1 |
Point=0xa1 |
Point=0xa2 |
Point=0xa2 |
|
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
Control=0x04 |
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
|
AMin=0 |
AMin=0 |
AMin=0 |
AMin=0 |
|
ASec=0 |
ASec=0 |
ASec=0 |
ASec=0 |
|
AFrame=0 |
AFrame=0 |
AFrame=0 |
AFrame=0 |
|
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
|
Zero=0 |
Zero=0 |
Zero=0 |
Zero=0 |
|
PMin=1 |
PMin=2 |
PMin=3 |
PMin=3 |
|
PSec=0 |
PSec=0 |
PSec=24 |
PSec=24 |
|
PFrame=0 |
PFrame=0 |
PFrame=23 |
PFrame=23 |
|
PLBA=4350 |
PLBA=-1 |
PLBA=15173 |
PLBA=15173 |
|
[Entry 2] |
[Entry 2] |
[Entry 10] |
[Entry 11] |
|
Session=1 |
Session=1 |
Session=2 |
Session=2 |
|
Point=0xa2 |
Point=0xa2 |
Point=0x02 |
Point=0x03 |
|
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
Control=0x04 |
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
|
AMin=0 |
AMin=0 |
AMin=0 |
AMin=0 |
|
ASec=0 |
ASec=0 |
ASec=0 |
ASec=0 |
|
AFrame=0 |
AFrame=0 |
AFrame=0 |
AFrame=0 |
|
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
|
Zero=0 |
Zero=0 |
Zero=0 |
Zero=0 |
|
PMin=0 |
PMin=0 |
PMin=3 |
PMin=3 |
|
PSec=29 |
PSec=29 |
PSec=1 |
PSec=1 |
|
PFrame=33 |
PFrame=33 |
PFrame=33 |
PFrame=33 |
|
PLBA=2058 |
PLBA=2058 |
PLBA=13458 |
PLBA=13458 |
|
[Entry 3] |
[Entry 3] |
[Entry 11] |
[Entry 12] |
|
Session=1 |
Session=1 |
Session=2 |
Session=2 |
|
Point=0x01 |
Point=0x01 |
Point=0xb0 |
Point=0xb0 |
|
ADR=0x01 |
ADR=0x01 |
ADR=0x05 |
ADR=0x05 |
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
Control=0x04 |
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
|
AMin=0 |
AMin=0 |
AMin=4 |
AMin=4 |
|
ASec=0 |
ASec=0 |
ASec=54 |
ASec=54 |
|
AFrame=0 |
AFrame=0 |
AFrame=23 |
AFrame=23 |
|
ALBA=-150 |
ALBA=-150 |
ALBA=21923 |
ALBA=21923 |
|
Zero=0 |
Zero=0 |
Zero=1 |
Zero=1 |
|
PMin=0 |
PMin=0 |
PMin=22 |
PMin=22 |
|
PSec=2 |
PSec=2 |
PSec=14 |
PSec=14 |
|
PFrame=0 |
PFrame=0 |
PFrame=34 |
PFrame=34 |
|
PLBA=0 |
PLBA=0 |
PLBA=99934 |
PLBA=99934 |
|
[Entry 4] |
[Entry 5] |
[Entry 6] |
|
|
Session=1 |
Session=1 |
Session=1 |
|
|
Point=0x02 |
Point=0xc0 |
Point=0xc0 |
|
|
ADR=0x01 |
ADR=0x05 |
ADR=0x05 |
|
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
|
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
|
|
AMin=0 |
AMin=162 |
TrackNo=0 |
|
|
ASec=0 |
ASec=128 |
ASec=128 |
|
|
AFrame=0 |
AFrame=140 |
AFrame=140 |
|
|
ALBA=-150 |
ALBA=288590 |
ALBA=288590 |
|
|
Zero=0 |
Zero=0 |
Zero=0 |
|
|
PMin=22 |
PMin=97 |
PMin=97 |
|
|
PSec=0 |
PSec=27 |
PSec=27 |
|
|
PFrame=0 |
PFrame=21 |
PFrame=21 |
|
|
PLBA=-1 |
PLBA=-11604 |
PLBA=-11604 |
|
|
[Entry 4] |
[Entry 5] |
[TRACK 1] |
[TRACK 1] |
|
Session=1 |
Session=1 |
MODE=1 |
MODE=1 |
|
Point=0xb0 |
Point=0xb0 |
INDEX 1=0 |
INDEX 1=0 |
|
ADR=0x05 |
ADR=0x05 |
||
|
Control=0x04 |
Control=0x04 |
[TRACK 2] |
|
|
TrackNo=0 |
TrackNo=0 |
MODE=1 |
|
|
AMin=2 |
AMin=2 |
INDEX 1=0 |
|
|
ASec=59 |
ASec=59 |
||
|
AFrame=33 |
AFrame=33 |
[TRACK 2] |
[TRACK 3] |
|
ALBA=13308 |
ALBA=13308 |
MODE=1 |
MODE=1 |
|
Zero=3 |
Zero=3 |
INDEX 1=0 |
INDEX 1=0 |
|
PMin=22 |
PMin=22 |
||
|
PSec=14 |
PSec=14 |
||
|
PFrame=34 |
PFrame=34 |
||
|
PLBA=99934 |
PLBA=99934 |
Листинг 6 создание фиктивного трека – трека номер два; все изменения выделены жирным шрифтом, значение оригинальных полей залито серым цветом (нечетные колонки)
Сохранив отредактированный файл IMAGE.CCD на диск, "залейте" полученный образ на болванку с помощью Clone CDCloneCD или Alcohol 120%. Убедитесь, что защищенный диск нормально обрабатывается операционной системой и что к двум прежним трекам диска добавился еще один (рис. 6.8).

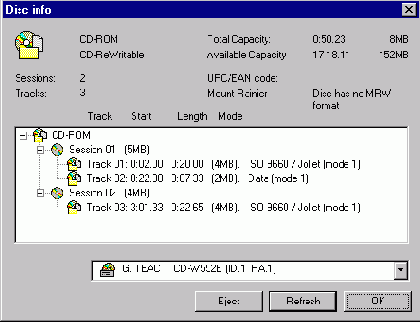

Рис. 6.8.унок 3 0x071 В первой сессии находятся два трека, первый нормальный, второй — "рукотворный" фиктивный
Попытка копирования защищенного диска штатными копировщиками (такими например, как Stomp Record Now! или Ahead Nero) как будто бы проходит успешно, но при ближайшем рассмотрении между первым и вторым треком обнаруживается "дыра" из 300 секторов, заполненных нулями. Что ж! Этого следовало ожидать! Штатные копировщики слишком буквально понимают тот пункт стандарта, что утверждает будто бы области Post-gap и Pre-gap области не содержат никаких данных.
Изменяется и субканальная информация. Копировщики, не выполняющие фактического чтения Q-канала подкода копируемого диска и самостоятельно воссоздающие его с нуля, исправно маркируют субканальные данные порядковыми номерами соответствующих им треков, что позволяет легко отличить оригинал от его грубой копии.
Листинг 6.15. Демонстрация изменения субканальной информации при копировании диска
# читаем TOC защищенного диска для определения стартового адреса 2го трека
$toc TEAC 0
00 14 01 00 00 00 00 00
00 14 02 00 00 00 02 A3 # стартовыйй адрес 2го трека =равен 2A3h или 675 в десят. нотац.
00 14 03 00 00 00 34 92
00 14 AA 00 00 00 3B 45
# читаем субканальные данные из 2го трека защищенного дика
$seek_and_Q TEAC 675
seek CD-ROM & read Q-subcode by KK
LBA - 02A3: 00 15 00 0C 01 14 01 01 00 00 02 A3 00 00 02 A3
# поле TNO 2го трека содержит ^^ номер один
# копируем диск Ahead Nero/Easy CD Creator/Record Now!
# или Clone CD/Alcohol 120% Алкоголем без чтения субканальной информации
# читаем субканальные данные из 2го трека дика-копии
$seek_and_Q TEAC 675
seek CD-ROM & read Q-subcode by KK
LBA - 02A3: 00 15 00 0C 01 14 02 01 00 00 02 A3 00 00 00 00
# поле TNO 2го трека содержит ^^ номер два
# субканальная информация изменилась!
Листинг 7 демонстрация изменения субканальной информации при копировании диска
Забавно, но MP3--файл, расположенный на оригинальном диске, даже будучи жестоко продырявленнымповрежденным[n2k171] , воспроизводится вполне нормально, негромко "булькая" в месте своего "ранения", что конечно неприятно, но все таки не смертельно. Конечно, чем больше фиктивных треков содержит защищенный диск и чем теснее эти треки расположены друг к другу, – тем сильнее несанкционированный дубликат будет отличаться от оригинала. Копия диска, "нашпигованного" фиктивными треками "по самую макушку" уже не играет, а свистит и булькает, вызывая у доморощенных пиратов смесь злости с недоумением. Вот так и рождаются легенды о неизбежном падении качества при копировании лазерных дисков. Разумеется, речь идет исключительно о дисках с формата [n2k172] MP3- или видеодисках. Диски с данными гораздо более ранимы и если "дыра", оставленная копировщиком попадет на исполняемый файл и/или архив, с вероятностью близкой к единице он окажется полностью выведеным из строя.
Впрочем, стойкость защиты данного типа очень и очень невелика и такой диск вполне успешно копируется копировщиками Alcohol 120% Алкоголь и Clone CDCloneCD (конечно, при условии, что опция чтения субканальных данных включена), которые судя по всему вообще игнорируют стартовые адреса треков и читают всю читабельную область каждой сессии от конца Lead-inLead-In до начала Lead-outLead-Out целиком. Что ж! Тем хуже для тех, кто применяет эту защиту для затруднения копирования своих программ.Что же касается хваленого Blind Write, то он вообще не копирует такой диск, вылетая по исключению (exceptionэкскепшену) в читающем устройстве,[n2k173] (цитирую,) "read engine". Чем ему не понравился фиктивный трек —– загадка!?.
Фиктивный трек в Post-gap подлинного трека
Засунуть Разместить фиктивный трек в серединеу настоящего (как это и показано на рис.6.80x074) —– неинтересно. Лучше разместить фиктивный трек целиком в области Post-gap области подлинного трека. Тогда, при попытке вычисления длины фиктивного трека, все копировщики сойдут с ума. Вспомним, что длина всякого нормального трека по стандарту равна: min(&Lead-?Out, &NexTrack – 150) – &MyTrack – 150. Если расположить начало трека так, чтобы min(&Lead-?Out, &NexTrack – 150) < (&MyTrack – 150), то – его расчетная длина окажется отрицательной и многие из копировщиков просто не поймут что с таким треком вообще следует делать. К тому же, большинство копировщиков хранят длину треков в переменных типа unsigned long, а потому небольшое по модулю отрицательное число, ошибочно интерпретируемое процессором как беззнаковое, превращается в очччень и очень большое положительное, и для записи "содержимого" фиктивного трека потребуется около четырех4 Ггигабайт свободного места на диске и еще столько же —– на "прожигаемой" болванке.Обратимся к point'ууказателю A2h, хранящему адрес выводной области, и скопируем принадлежащие ему PMin, PSec и PFrame в соответствующие поля фиктивного сектора, уменьшив PFrame последнего на некоторое значение (о том, как создаются фиктивные сектора, мы уже говорили, см. двае предыдущих раздела этой главыглавы).
Фиктивный трек в Pre-gap подлинного трека
Размещение фиктивного трека в области Pre-gap области первого подлинного трека приводит к довольно интересным результатам, обсуждению которых не грех посвятить отдельныйую разделглаву. На первый взгляд такая защита полностью аналогична предыдущей, с той лишь разницей, что теперь исказиться адрес первого, а не второго треков. Да, это так, но лишь отчасти! Область Pre-gap первого трека —– особеннаяый. Мало того, что по стандарту она вообще не доступнаен для чтения (хотя некоторые приводы вроде бы ухитряются ееего читать), так еще и LBA-адрес еего начала измеряется отрицательным числом! Вспомним, что адреса LBA адреса связаны с абсолютными адресами следующим соотношением:LBA = ((Min * 60) + Sec) * 75 + Frame – 150,
где 150 и есть sizeof(pre--gap).
Абсолютный стартовый адрес первого нормального трека по стандарту должен быть равен 00:02:00 (что соответствует LBA-адресу 0h), абсолютный стартовый адрес первой областиго Pre-gap —– 00:00:00 (что соответствует LBA-адресу –96h и –150 в десятичной нотации). Даже если разработчик копировщика использовал для хранения адресов знаковые переменные это все равно ничего не меняет, поскольку аргументы команд READ и READ CD всегда представляют собой беззнаковые числа! К тому же, размещение второго трека в области Post-gap'e первого приводит к тому, что стартовый адрес второго трека становится меньше стартового адреса первого трека, к чему подавляющее большинство копировщиков просто не готово.
Скопировать содержимое первой областиго Pre-gap (в которойм расположен фиктивный трек) —– нельзя, да, собственно, и не нужно. Но всякий ли копировщик об этом знает? Если только его разработчики заранее не предусмотрели обработку такой ситуации, копировщик в зависимости от типа используемой им адресации либо выдаст ошибку чтения (абсолютная адресация), либо совершит очень далекое перемещение головкой по "сумасшедшему" LBA-адресу (LBA-адресация без проверки корректности адресов), либо же просто не будет знать, что ему с этим отрицательным адресом делать (LBA-адресация с проверкой корректности адресов).
Забегая вперед, отметим, что с защитой данного типа (кодовое наименование "Шакал") способен справиться один лишь Clone CDCloneCD.
Используя файл IMAGE.CCD, оставшийся от предыдущих эксприменов с "лисой", давайте переместим начало фиктивного трека по абсолютному адресу 00:01:00, как это показано в листинге 6.16.ниже:
Листинг 6.16. Фиктивный трек в Post-gap подлинного трека, расположенный по адресу 00:01:00
[Entry 4]
Session=1
Point=0x02
ADR=0x01
Control=0x04
TrackNo=0
AMin=0
ASec=0
AFrame=0
ALBA=-150
Zero=0
PMin=00
PSec=01
PFrame=0
PLBA=-1
Листинг 8 фиктивный трек в post-gap подлинного трека, расположенный по адресу 00:01:00
При открытии отредактированного файла IMAGE.CCD, копировщик Clone CDCloneCD неправильно вычисляет длину первого трека (см. листинг 6.17 ниже), однако на "прожиге" болванкеи это обстоятельство никак не сказывается.
Листинг 6.17. CloneCD выдает неправильную информацию о длине первого трека
ИНФОРМАЦИЯ О СЕССИИ 1:
Размер сессии: 4726 Кбайт
Число треков: 2
Track 1: Данные Mode 1, размер: 4.294.967.124 Кбайт
Track 2: Данные Mode 1, размер: 4899 Кбайт
ИНФОРМАЦИЯ О СЕССИИ 2:
Размер сессии: 3939 Кбайт
Число треков: 1
Track 3: Data, размер: 3939 Кбайт
Листинг 9 Clone CD выдает неправильную информацию о длине первого трека
Проверка показывает, что защищенный таким способом диск, нормально читается на приводах NEC и TEAC, а ASUS "видит" лишь первый трек первой сессии диска, поэтому закладываться на вторую и все последующие сессии —– неразумно да и не безопасно для своего здоровья (разъяренные пользователи при случаи и побить могут).
При попытке скопировать защищенный диск шатными копировщиками, последние ведут себя довольно странно. Stopm Record Now! и Ahead Nero вообще отказываются читать такой диск, "ругаясь" на Invalid Disk и Imvalid Track Mode соотвественно.
Столкнувшись с фиктивным треком в области Pre-gap, Ahead Nero совершенно дезореентируется и при попытке определения геометрии диска впадает в грубые ошибки (см. рис. 6.9рис. 0x101). Ну, то что длина первого трека определяется неправльно —– это нас и не удивляет, но вот насколько же нужно быть "тупым", чтобы не суметь определить атрибуты всех остальных треков —– это уже интересно! Стартовый адрес второго трека, равный 3728:17:16 со всей своей очевидностью указывает на то, что в качестве базового типа адресации Ahead Nero использует беззнаковоые LBA-адреса, оперативно переводя их в MSF при необходимости. Поскольку, беззнаковый LBA-адрес начала второго трека представляет собой очень большое положительное число, разница между стартовым адресом Lead-outLead-Out и стартовым адресом фиктивного трека вновь оказывается отрицательна, что окончально запутывает Ahead Nero, приводя его к катострофически неверному результату. О причинах же неудачного определения типа третьего трека остается только гадать. Наверное, это как-то связано с неправильным определением количества сессий: Ahead Nero "увидел" всего лишь одну сессию из двух. Только не спрашивайте меня почему, я этого все равно не знаю, а обращаться за разьяснениями в службу технической поддержки мне лень, да и не подписывался я сообщать разработчикам о "ляпах" в их программе. Пускай лучше думают головой, чем гонятся за деньгами.

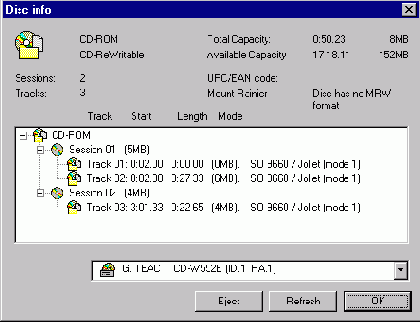

Рис. 6.9. унок 4 0x101 Ahead Nero, встретив фиктивный трек в Pre-gap подлинного трека запутался настолько, что не смог определить длину ни одного из треков и некорректно определил адрес второго — – фиктивного трека.
Попытка сканирования поверхности диска утилитой Ahead Nero CD Speed на предмет поиска повержденных секторов (~Extra à ScanDisk) приводит к тому, что окно программы просто "слетает". Тесты такие как "CPU Usage", "Spin Up/Dows" так же останавливается с сообщением об ошибке.
Таким образом, размещение фиктивного трека в области Post-gape'e подлинного трека может служить эффективным средстом борьбы с утилитами, определяющими качество диска, позволяя тем самым продавать дефективные диски под видом хороших. Нет, это отнюдь не призыв (за такое морды бить надо!). Напротив, это грустная констатация факта, что мир в котором мы живем, не иделен и доверять нельзя никому и ничему. Ладно, не будемт вдаваться в лирику, а лучше попробуем скопировать защищенный диск Alcohol 120%Алкоголиком.
Если только галочка флажок Попуск ошибок чтения [Y174] [n2k175] "попуск ошибок чтения" не была заблаговременно взведенаустановлен, то программа Alcohol 120%Алкоголик, прервав чтение диска на 13%, "невнятно ругнется" на "Illegal Mode For This Trak" и предложить удалить незавершенные файлы. Как бы сказал чЧучкча из анедота про оленей "Тенденция, однако!"
Чтение диска с пропуском ошибок так же не дает никакого результата. Достигнув сектора 2056 (предпоследний сектор в Post-gap подлинного трека), Alcohol 120% Алкоголик со всего маху "врзезается" в область Lead-outLead-Out широко "раскинув мозгами" (в смысле —– разбросав ихей по всей терриотрии).
Финал[Y81] [n2k82]
В листинге 2.25Ниже приведен законченный примерм использования корректирующих кодов на практике, пригодный для решения реальных практических задач.Листинг 21.25. Пример вызова функций библиотеки ElByECC.DLL из своей программы
/*----------------------------------------------------------------------------
*
* демонстрация ElByECC.DLL
* ========================
*
* данная программа демонстрирует работу с библиотекой ElByECC.DLL,
* генерируя избыточные коды Рида-Соломона на основе пользовательских данных,
* затем умышленно искажает их и вновь восстанавливает.
* количество разрушаемых байтов передается в первом параметре командной
* строки (по умолчанию - 6)
----------------------------------------------------------------------------*/
#include
#include "ElByECC.h" // декомпилировано МЫЩЪХем
#define _DEF_DMG 6 // рушить по умолчанию
#define N_BYTES_DAMAGE ((argc>1)?atol(argv[1]):_DEF_DMG) // сколько байт
// рушить?
main(int argc, char **argv)
{
int a;
char stub_head[HEADER_SIZE]; // заголовок сектора
char user_data[USER_DATA_SIZE]; // область польз. данных
struct RAW_SECTOR_MODE1 raw_sector_for_damage; // сектор для искажений
struct RAW_SECTOR_MODE1 raw_sector_for_compre; // контрольная копия сект.
// TITLE
//------------------------------------------------------------------------
printf("= ElByECC.DLL usage demo example by KK\n");
// инициализация пользовательских данных
//------------------------------------------------------------------------
printf("user data initialize...............");
for (a = 0; a < USER_DATA_SIZE; a++) user_data[a] = a; // user_data init
memset(stub_head, 0, HEADER_SIZE); stub_head[3] = 1; // src header init
printf("+OK\n");
// генерация кодов Рида- Соломона на основе пользовательских данных
//-----------------------------------------------------------------------
printf("RS-code generate...................");
a = GenECCAndEDC_Mode1(user_data, stub_head, &raw_sector_for_damage);
if (a == ElBy_SECTOR_ERROR) { printf("-ERROR!\x7\n"); return -1;}
memcpy(&raw_sector_for_compre, &raw_sector_for_damage, RAW_SECTOR_SIZE);
printf("+OK\n");
// умышленное искажение пользовательских данных
//------------------------------------------------------------------------
printf("user-data %04d bytes damage........", N_BYTES_DAMAGE);
for (a=0;a
if(!memcmp(&raw_sector_for_damage,&raw_sector_for_compre,RAW_SECTOR_SIZE))
printf("-ERR: NOT DAMAGE YET\n"); else printf("+OK\n");
// проверка целостности пользовательских данных
//------------------------------------------------------------------------
printf("user-data check....................");
a = CheckSector((struct RAW_SECTOR*)&raw_sector_for_damage,ElBy_TEST_ONLY);
if (a==ElBy_SECTOR_OK){
printf("-ERR:data not damage\x7\n");return -1;}printf(".data damge\n");
// восстановление пользовательских данных
//------------------------------------------------------------------------
printf("user-data recorver.................");
a = CheckSector((struct RAW_SECTOR*)&raw_sector_for_damage, ElBy_REPAIR);
if (a == ElBy_SECTOR_ERROR) {
printf("-ERR: NOT RECORVER YET\x7\n"); return -1; } printf("+OK\n");
// проверка успешности восстановления
//------------------------------------------------------------------------
printf("user-data recorver check...........");
if(memcmp(&raw_sector_for_damage,&raw_sector_for_compre,RAW_SECTOR_SIZE))
printf("-ERR: NOT RECORVER YET\x7\n"); else printf("+OK\n");
printf("+OK\n");
return 1;
}
Функция CheckSector
Функция CheckSector (листинг2.24) осуществляет проверку целостности сектора по контрольной сумме и при необходимости выполняет его восстановление по избыточным кодам Рида-Соломона.Листинг 21.24. Прототип функции CheckSector
CheckSector(struct RAW_SECTOR *sector, // указатель на секторный буфер
int DO); // только проверка/лечение
Где:
q sector — указатель на 2352-байтовый блок данных, содержащий подопытный сектор. Лечение сектора осуществляется в "живую", т. е. непосредственно по месту возникновения ошибки. Если количество разрушенных байт превышают корректирующие способности кодов Рида-Соломона, исходные данные остаются неизменными;
q
q DO — флаг, нулевое значение которого указывает на запрет модификации сектора. Другими словами, соответствует режиму TEST ONLY. Ненулевое значение разрешает восстановление данных, если они действительно подверглись разрушению.
При успешном завершении функция возвращает ненулевое значение и ноль если сектор содержит ошибку (в режиме TEST ONLY) или если данные восстановить не удалось (при вызове функции в режиме лечения). Для предотвращения возможной неоднозначности рекомендуется вызывать данную функцию в два приема. Первый раз — в режиме тестирования для проверки целостности данных, и второй раз — в режиме лечения (если это необходимо).
Функция GenECCAndEDC_Mode1 осуществляет генерацию корректирующих кодов на основе 2048-байтового блока пользовательских данных и имеет следующий прототип (листинг 2.22).:
Листинг 21.22. Прототип функции GenECCAndEDC_Mode1
GenECCAndEDC_Mode1(char *userdata_src, // указатель на массив из 2048 байт
char *header_src, // указатель на заголовок
struct RAW_SECTOR_MODE1 *raw_sector_mode1_dst)
Где:
q userdata_src — указатель на 2048-байтовый блок пользовательских данных для которых необходимо выполнить расчет корректирующих кодов. Сами пользовательские данные в процессе выполнения функции остаются неизменными и автоматически копируются в буфер целевого сектора, где к ним добавляется 104 + 172 байт четности и 4 байта контрольной суммы;.
q
q header_src — указатель на 4-байтовый блок, содержащий заголовок сектора. Первые три байта занимает абсолютный адрес, записанный в BCD-форме, а четвертый байт отвечает за тип сектора, которому необходимо присвоить значение 1, и соответствующий режиму "корректирующие коды задействованы";.
q
q raw_sector_mode1_dst — указатель на 2352-байтовый блок в который будет записан сгенерированный сектор, содержащий 2048-байт пользовательских данных и 104+172 байт корректирующих кодов вместе 4 байтами контрольной суммы и представленный следующей структурой, представленной в листинге 2.23. :
Листинг 21.23. Структура "сырого" сектора
struct RAW_SECTOR_MODE1
{
BYTE SYNC[12]; // синхрогруппа
BYTE ADDR[3]; // абс. адрес сектора
BYTE MODE; // тип сектора
BYTE USER_DATA[2048]; // пользовательские данные
BYTE EDC[4]; // контрольная сумма
BYTE ZERO[8]; // нули (не используется)
BYTE P[172]; // P-байты четности
BYTE Q[104]; // Q-байты четности
};
При успешном завершении функция возвращает ненулевое значение и ноль в противном случае.
>>>>> Хакерские секреты. Рецепты "тормозной жидкости" для CD
Появление высокоскоростных приводов CD-ROM породило огромное количество проблем ии, по общему мнениюмнению, пользователей плюсов здесь гораздо меньше, чем минусов. Этого реактивный гул, вибрация, разорванные в клочья диски –— скажите, на кой черт все это вам нужно? К тому же, многие из алгоритмов привязки к CD на высоких скоростях чувствуют себя крайне неустойчиво, и защищенный диск запускается далеко не с первого раза, если вообще запускается. Какой же из всего этого выход? Естественно –— тормозить! Благо, команду SET CD SPEED (опкод 0BBh) большинство приводов все-таки поддерживает. Казалось бы, задал нужные параметры и вперед! Ан нет, –— тут все не так просто…Неприятность первая (маленькая, но зато досадная!). Скорость задается не в "иксах", а в килобайтах в секунду (именно в килобайтах, а не байтах!). Причем однократной скорости передачи соответствует пропускная способность в 176 Ккилобайт/ в секунду. А двукратной? Думаете, 176 ´x 2 == 352? А вот и нет –— 353! Зато трехкратная скорость вычисляется в полном соответствии с привычной нам математикой: 176 ´x 3 == 528, но уже четырех кратная скорость опять отклоняется от "иксов": 176 ´x 4 == 704, против 706 по стандарту. Неправильно заданная скорость приводит к установке скорости на ступень меньшей ожидаемой, причем соответствие между "иксками" и ступенями далеко не однозначное. Допустим, привод поддерживает следующий ряд скоростей: 16x, 24x, 32x и 40х. Если заданная скорость (в килобайтах в секунду) не дотягивает до нормативной скорости 32 "икса", то привод переходит на ближайшую "снизу" поддерживаемую им скорость, т. е. в нашем случае 16х. Отсюда мораль, для перевода "иксов" в килобайты в секунду их нужно умножать не на 176, а на 177!
Неприятность вторая (крупнее и досаднее). Команды, выдающей полный список поддерживаемых скоростей в стандартной спецификации, нет, и добывать эту информацию приходится исключительно методом перебора.
Корректно работающая программа перед началом такого перебора должна убедиться в отсутствии носителя в приводе, а если он там есть –— принудительно открыть лоток. Дело в том, что раскручивание некачественного CD-ROM диска до высоких скоростей может привести к его разрыву и вытекающей отсюда порче самого привода. Пользователь должен быть абсолютно уверен в том, что установленный в привод диск будет вращаться именно с той скоростью, с которой его просят, и его программа не станет самопроизвольно увеличивать скорость без видимых на то причин.
Неприятность третья (или "тихий ужас"). Некоторые приводы (в частности TEAK 522E) успешно "заглатывают" команду SET CD SPEED и подтверждают факт изменения скорости, возвращая в MODE SENSE ее новое значение, однако физически скорость диска остается неизменной вплоть до тех пор, пока к нему не произойдет того или иного обращения. Поэтому, вслед за командой SET CD SPEED, недурно бы дать команду чтения сектора с диска, если, конечно, диск вообще присутствует. Изменять же скорость привода без диска в лотке –— совершенно бессмысленная операция, пригодная разве что для построения ряда поддерживаемых скоростей, т. к. после вставки нового диска в привод его прежние скоростные установки оказываются недействительными, и наиболее оптимальная (с точки зрения привода!) скорость для каждого диска определяется индивидуально. Так же привод вправе изменять скорость диска по своему усмотрению, понижая ее, если чтение идет неважно и, соответственно, увеличивая обороты, если же все идет хорошо.
Идея кодов Рида-Соломна
Если говорить упрощенно, то основная идея помехозащитного кодирования Рида-Соломона заключается в умножении информационного слова, представленного в виде полинома D, на неприводимый полином G(т.е. такой полином, который не разлагается в произведение полиномов меньшей степени), известный обоим сторонам, в результате чего получается кодовое слово C, опять таки представленное в виде полинома.
Декодирование осуществляется с точностью до наоборот: если при делении кодового слова C на полином G, декодер внезапно получает остаток, то он может "рапортовать наверх" об ошибке. Соответственно, если кодовое слово разделилось нацело, то — его передача завершилась успешно.
Если степень полинома G (называемого так же порождающим полиномом) превосходит степень кодового слова по меньшей мере на две степени, то декодер может не только обнаруживать, но и исправлять одиночные ошибки. Если же превосходство степени порождающего полинома над кодовым словом равно четырем, то восстановлению поддается и двойные ошибки. Короче говоря, степень полинома k
связана с максимальным количеством исправляемых ошибок t следующим образом: k = 2*t. Следовательно, кодовое слово должно содержать два дополнительных символа на одну исправляемую ошибку. В то же время, максимальное количество распознаваемых ошибок равно t, т. е. избыточность составляет один символ на каждую распознаваемую ошибку.
В отличии от кодов Хемминга, коды Рида-Соломона могут исправлять любое разумное количество ошибок при вполне приемлемом уровне избыточности. Спрашиваете, за счет чего это достигается? Смотрите, в кодах Хемминга контрольные биты контролировали лишь те информационные биты, что находятся по правую сторону от них и игнорировали всех "левосторонних" товарищей". Обратимся к таблице 21.1, — добавление восьмого контрольного бита D ничуть не улучшило помехозащищенность кодирования, поскольку контрольному биту D было некого контролировать. В кодах же Рида-Соломона контрольные биты распространяют свое влияние на все информационные биты и потому, с увеличением количества контрольных бит, увеличивается и количество распознаваемых/устраняемых ошибок.
Именно благодаря последнему обстоятельству, собственно, и вызвана ошеломляющая популярность корректирующих кодов Рида-Соломона.
Теперь о грустном. Для работы с кодами Рида-Соломона обычная арифметика, увы, не подходит и вот почему. Кодирование предполагает вычисления по правилам действия над многочленами, с коэффициентами которых надо выполнять операции сложения, вычитания, умножения и деления, причем все эти действия не должны сопровождаться каким-либо округлением промежуточных результатов (даже при делении!), чтобы не вносить неопределенность. Причем, и промежуточные, и конечные результаты не имеют права выходить за пределы установленной разрядной сетки… постой! Воскликнет внимательный читатель! Да ведь это невозможно! Чтобы при умножении и не происходило "раздувания" результатов, — кто же в этот бред поверит?!
Впрочем, если как следует подумать головой, частично призвав на помощь и другие части тела, можно сообразить, что умножать информационное слово на порождающий полином вовсе и не обязательно, можно поступить гораздо хитрее:.
1. Добавляем к исходному информационному слову D
справа k нулей, в результате чего у нас получается слово длины n = m + r и полином Xr**D, где m — длина информационного слова.;
2. Делим полученный полином Xr**D на порождающий полином G и вычисляем остаток от деления R, такой что: Xr*D = G*Q + R, где Q — частное, которое мы благополучно игнорируем за ненадобностью, — сейчас нас интересует только остаток.;
3. Добавляем остаток R к информационному слову D, в результате чего получаем "симпатичное" кодовое слово C, информационные биты которогоых хранятся отдельно от контрольных бит. Собственно, тот остаток, который мы получили в результате деления — и есть корректирующие коды Рида-Соломона. Между нами говоря, способ кодирования, при котором информационные и контрольные символы хранятся раздельно называется систематическим кодированием и такое кодирование весьма удобно с точки зрения аппаратной реализации.
4. Мысленно прокручиваем пункты 1, 2 и 3 пытаясь обнаружить на какой же стадии вычислений происходит выход за разрядную сетку и… такой стадии нет! Все нормальнопучком! Остается лишь отметить, что информационное слово + плюс корректирующие коды можно записать как: T == Xr*D + R = GQ.
Декодирование полученного слова T
осуществляется точно так же, как уже и было описано ранее. Если при делении слова T (которое в действительности является произведением G на Q) на порождающий полином G образуются остаток, то слово T искажено и, соответственно, наоборот.
Теперь — вопрос на засыпку. Как вы собираетесь осуществлять деление полиномов в рамках общепринятой алгебры? В целочисленной арифметике деление определено не для всех пар чисел (вот в частности, 2 нельзя разделить на 3, а 9 нельзя разделить на 4, — без потери значимости естественно). Что же касается "плавучки", — то ее точность еще та (в смысле точность катастрофически недостаточная для эффективного использования кодов Рида-Соломона), к тому же она достаточнодовольно сложна в аппаратной реализации. Ладно, в IBM PC с процессором Pentium, быстродействующий математическийх сопроцессор всем нам дан по дефолооту, но что делать разработчикам ленточных накопителей, винчестеров, приводов CD-приводов наконец? ИспользоватьПихать в них процессор Pentium 4четвертый Пень?! Нет уж, увольте, — лучше воспользоваться специальной арифметикой, — арифметикой конечных групп, называемых полями Галуа. Достоинство этой арифметики в том, что операции сложения, вычитания, умножения и деления определены для всех членов поля (естественно, исключая ситуацию деленияе на ноль), причем, число, полученное в результате любой из этих операций, обязательно присутствует в группе! Таким образом. е. при делении любого целого числа A, принадлежащего множеству 0…255 на любое целое число B из того же множества (естественно, B не должно быть равно нулю), мы получим число C, входящее в данное множество.
А поэтому, потерь значимости не происходит и никакой неопределенности не возникает!
Таким образом, корректирующие коды Рида-Соломона основаны на полиномиальных операциях в полях Галуа и требует от программиста владения сразу несколькими аспектами высшей математики из раздела теории чисел. Как и все "высшее", придуманное математиками, поля Галуа есть суть абстракция, которую невозможно ни наглядно представить, ни "пощупать" руками. ЕеЕе просто надо просто принять как набор аксиом, не пытаясь вникнуть в его смыл, достаточно всего лишь знать, что она работает — вот и все. А еще есть полиномы "немерянных" степеней и матрицы в "пол-Европы", от которых нормального системщика извините тошнитза выражение блевать тянет (увы, программист-математик скорее исключение, чем правило).
Поэтому, прежде чем ринуться в непроходимые джунгли математического леса абстракций, давайте сконструируем макет кодера/декодера Рида-Соломона, работающий по правилам обычной целочисленной алгебры. Естественно, за счет неизбежного в этом случае расширения разрядной сетки, такому кодеру/декодеру будет очень трудно найти практическое применение, но… зато он нагляден и позволяет не только понять, но и почувствовать принцип работы корректирующих кодов Рида-Соломона.
Мы будем исходить из того, что если g = 2n + 1, то для любого a a из диапазона 0…2n, произведение a*g = c (где с — кодовое слово), будет представлять по сути полную мешанину битов обоих исходных чисел.
Допустим n = 2, тогда g = 3. Легко видеть, — на что бы мы не умножали g — хоть на 0, хоть на 1, хоть на 2, хоть на 3, полученный результат делиться нацело на g в том и только в том случае, если никакой из его битов не инвертирован (т.о е.сть, попросту говоря, одиночные ошибки — отсутствуют).
Остаток от деления однозначно указывает на позицию ошибки (при условии, что ошибка одиночная, групповые же ошибки данный алгоритм исправлять не способен).
Точнее, если ошибка произошла в позиции x, то остаток от деления k будет равен k = 2x. Для быстрого определения x по k
можно воспользоваться тривиальным табличным алгоритмом. Впрочем, для восстановления сбойного бита знать его позицию совершенно необязательно, достаточно сделать R = e ^ k, где e — искаженное кодовое слово, ^ — операция XOR (исключающее ИЛИ), а R — восстановленное кодовое слово.
В общем, законченная реализация кодера/декодера Рида-Соломона, работающего по обычной арифметике (т. е. с неоправданным расширением разрядной сетки), и исправляющим любые одиночные ошибки в одном 8-битном информационном слове (впрочем, программу легко адоптировать и под 16-байтовые информационные слова), может выглядеть так как показано в листинге 2.9. Обратите внимание, что кодер реализуется чуть ли не на порядок проще декодера. В настоящем декодере Рида-Соломна, способном исправлять групповые ошибки, этот разрыв еще значительнее. :
Листинг 21.9. [/etc/EDC.ECC/rs.simplest.c] Простейший пример реализации кодера/декодера Рида-Соломона, работающего по обычной арифметике (т.е. с неоправданным расширением разрядной сетки), и исправляющим любые одиночные ошибки в одном 8-битном информационном слове (впрочем, программу легко адоптировать и под 16-байтовые информационные слова). Обратите внимание, что кодер реализуется чуть ли не на порядок проще декодера. В настоящем декодере Рида-Соломна, способном исправлять групповые ошибки, этот разрыв еще значительнее.
/*----------------------------------------------------------------------------
*
* ПРОСТЕЙШИЙ КОДЕР/ДЕКОДЕР РИДА-СОЛОМОНА
* ======================================
*
* Build 0x001 @ 02.07.2003
----------------------------------------------------------------------------*/
// ВНИМАНИЕ! данный кодер/декодер построен на основе обычной арифметики,
// _не_ арифметики полей Галуа, в результате чего его практические возможности
// более чем ограничены, тем не менее он нагляден и удобен для изучения
#include
#define SYM_WIDE 8 // ширина входного информационного символа (бит)
#define DATAIN 0x69 // входные данные (один байт)
#define ERR_POS 3 // номер бита, который будет разрушен сбоем
// неприводимый полином
#define MAG (1<<(SYM_WIDE*1) + 1<<(SYM_WIDE*0))
// -------------------------------------------------------------------------------
// определение позиции ошибки x по остатку k от деления кодового слова на полином
// k = 2^x, где "^" – возведение в степень
// функция принимает k и возвращает x
// -------------------------------------------------------------------------------
int pow_table[9] = {1,2,4,8,16,32,64,128,256};
lockup(int x) {int a;for(a=0;a<9;a++) if(pow_table[a]==x)return a; return -1;}
main()
{
int i; int g; int c; int e; int k;
fprintf(stderr,"simplest Reed-Solomon endoder/decoder by Kris Kaspersky\n\n");
i = DATAIN; // входные данные (информационное слово)
g = MAG; // неприводимый полином
printf("i = %08x (DATAIN)\ng = %08x (POLYNOM)\n", i, g);
// КОДЕР РИДА-СОЛОМОНА (простейший, но все-таки кое-как работающий)
// вычисляем кодовое слово, предназначенное для передачи
c = i * g; printf("c = %08x (CODEWORD)\n", c);
// конец КОДЕРА
// передаем с искажениями
e = c ^ (1<
/* ^^^^ искажаем один бит, имитируя ошибку передачи */
// ДЕКОДЕР РИДА-СОЛОМОНА
// проверяем на наличие ошибок передачи
// (фактически это простейший декодер Рида-Соломона)
if (e % g)
{
// ошибки обнаружены, пытаемся исправить
printf("RS decoder says: (%x) error detected\n{\n", e % g);
k = (e % g); // k = 2^x, где x - позиция сбойного бита
printf("\t0 to 1 err position: %x\n", lockup(k));
printf ("\trestored codeword is: %x\n}\n", (e ^= k));
}
printf("RECEIVED DATA IS: %x\n", e / g);
// КОНЕЦ ДЕКОДЕРА
}
Результат работы простейшего кодера/декодера Рида-Соломона показан в листинге 2.10. Обратите внимание — искаженный бит удалось успешно исправить, однако, для этого к исходному информационному слову пришлось добавить не два, а целых три бита (если вы возьмете в качестве входного слова максимально допустимое восьмибитное значение 0xFF, то кодовое слово будет равно 0x1FE00, а так как 210 = 1024, то свободных разрядов уже не хватает и приходится увеличивать разрядную сетку до 211, в то время как младшие биты кодового слова фактически остаются незадействованными и "правильный" кодер должен их "закольцевать", грубо говоря замкнув обрабатываемые разряды на манер кольца.
Листинг 21.10. Результат работы простейшего кодера/декодера Рида-Соломона работы простейшего кодера/декодера Рида-Соломона. Обратите внимание — искаженный бит удалось успешно исправить, однако, для этого к исходному информационному слову пришлось добавить не два, а целых три бита (если вы возьмете в качестве входного слова максимально допустимое восьми битное значение 0xFF, то кодовое слово будет равно 0x1FE00, а так как 210 = 10000, то свободных разряднов уже не хватает и приходится увеличивать разрядную сетку до 211, в то время как младшие биты кодового слова фактически остаются незадействованными и "правильный" кодер должен их "закольцевать", грубо говоря замкнув обрабатываемые разряды на манер кольца.
i = 00000069 (DATAIN)
g = 00000200 (POLYNOM)
c = 0000d200 (CODEWORD)
e = 0000d208 (RAW RECIVED DATA+ERR)
RS decoder says: (8) error detected
{
0 to 1 err position: 3
restored codeword is: d200
}
RECEIVED DATA IS: 69
Интерфейс с библиотечкой ElByECC.DLL
Программная реализация кодера/декодера Рида-Соломона, приведенная в листингах 21.1?21.2, достаточно наглядна, но крайне непроизводительна и нуждается в оптимизации. Как альтернативный вариант можно использовать готовые библиотеки от сторонних разработчиков, входящие с состав программных комплексов так или иначе связанных с обработкой корректирующих кодов Рида-Соломона. Это и утилиты "прожига"/копирования/восстановления лазерных дисков, и драйвера ленточных накопителей (от стримера до Арвида[Y73] [n2k74] ), и различные телекоммуникационные комплексы и т. д.Как правило, все эти библиотеки являются неотъемлемой частью самого программного комплекса и потому никак не документируется. Причем, восстановление прототипов интерфейсных функций представляет весьма нетривиальную задачу, требующую от исследователя не только навыков дизассемблирования, но и знаний высшей математики, иначе смысл всех битовых манипуляций останется совершенно непонятным.
Насколько законно подобное дизассемблирование? Да, дизассемблирование сторонних программных продуктов действительно запрещено, но тем не менее оно законно. Здесь уместно провести аналогию со вскрытием пломб вашего телевизора, влекущее потерю гарантии, но отнюдь не приводящее к уголовному преследованию. Так же, никто не запрещает вызывать функции чужой библиотеки из своей программы. Нелегально распространять эту библиотеку в составе вашего программного обеспечения, действительно, нельзя, но что мешает вам попросить пользователя установить данную библиотеку самостоятельно?
Ниже приводится описание важнейших функций библиотеки ElByECC.DLL, входящей в состав известного копировщика защищенных лазерных дисков Clone CD, условно-бесплатную копию которого можно скачать c cайта по адресу: http://www.elby.ch/. Сам Clone CD проработает всего лишь 21 день, а затем потребует регистрации, однако на продолжительность использования библиотеки ElByECC.DLL не наложено никаких ограничений.
Усилиями хакера по имени МЫЩЪХ [Y75] [n2k76] был создан h-файл, содержащий прототипы основных функций библиотеки ElByECC.DLL, специальная редакция которого была любезно предоставлена им для настоящей книги.
Несмотря на то, что библиотека ElByECC.DLL ориентирована на работу с секторами лазерных дисков, она может быть приспособлена и для других целей, например, построения отказоустойчивых дисковых массивов, о которых говорилось в предыдущемй разделеглаве.
Краткое описание основных функций библиотеки приводится далеениже.
Интерфейсы взаимодействия с оборудованием
Стандарты—– вещь хорошая. Всегда есть из чего выбрать.Фольклор
Существует множество способов взаимодействия с оборудованием. В зависимости от специфики решаемой задачи и специфики самого оборудования, предпочтение отдается либо тем, либо иным интерфейсам управления. На самом высоком уровне интерфейсной иерархии располагается семейство API-функций (Application Programming Interface) операционной системы, реализующих типовые операции ввода/вывода (такие, например, как открыть файл, прочитать данные из файла). Для подавляющего большинства прикладных программ этого оказывается более, чем достаточно, однако даже простейший копировщик на этом наборе, увы, не напишешь и приходится спускаться по меньшей мере на один уровень вглубь, обращаясь непосредственно к драйверу данного устройства.
Стандартные дисковые драйверадрайвераы, входящие в состав операционных систем Windows 9x и Windows NT, поддерживают довольно ограниченное количество типовых команд (прочитать сектор, просмотреть TOC и т. д.), не позволяющих в должной мере реализовать все возможности современных приводов CD-ROM/R/RW, однако для написания простейших защитных механизмов их функциональных возможностейа окажется вполне достаточно.
Подавляющее большинство защитных механизмов данного типа безупречно копируется штатными копировщиками, что, собственно, и неудивительно: ведь и копировщик, и "защита" "кормятся" из одной и той же "кормушки", простите, используют идентичный набор управляющих команд, работающихй с устройством на логическом уровне.
Для создания устойчивой к взлому защиты мы должны опуститься "на самое дно колодца", заговорив с устройством на родном для него "языке". Несмотря на то, что контроллеры оптических накопителей поддерживают высокоуровневый набор управляющих команд (намного более высокоуровневый, чем приводы гибких дисков), несмотря на то, что интерфейс привода абстрагирован от конкретного физического оборудования, и несмотря на то, что диски CD-ROM/R/RW диски изначально не были ориентированы на защиту, создание практически не копируемых дисков на этом уровне все-таки возможно.
Вопреки расхожему мнению, для низкоуровневого управления накопителями совершенно необязательно прибегать к написанию своего собственного драйвера. Все необходимые драйверыа давно-даным уже написаны задо нас, и на выбор разработчика предоставляется несколько конкурирующих интерфейсов, обеспечивающих низкоуровневое взаимодействие со SCSI/ATAPI- устройствами с прикладного уровня. Это и ASPI (Advanced SCSI Programming Interface), и SPTI (SCSI Pass Through IOCTLs?), и MSCDEX (MS-DOS CD-ROM Extension) (ныне практически забытый, но все же поддерживаемый операционными системами Windows 98 и MEe). Каждый из интерфейсов имеет свои достоинства и свои недостатки, поэтому коммерческие программные пакеты вынуждены поддерживать их все.
Поскольку, программирование оптических накопителей выходит далеко за рамки предмета защиты лазерных дисков (основного предмета данной книги!), то интерфейсы взаимодействия с устройствами будут рассмотрены максимально кратко и упрощенно. К слову сказать, ряд книг, посвященных непосредственно управлению устройствами SCSI/ATAPI устройствами, значительно проигрывает настоящему разделу (взять, к примеру, "Программирование устройств SCSI и IDE" Всеволода Несвижского — СПб.: БХВ-Петербуерг, 2003 г., описывающего исключительно интерфейс ASPI и к тому же описывающего его неверноправильно).
Информации, приведенной далеениже, вполне достаточно для самостоятельного изучения всех вышеперечисленных интерфейсов с абсолютного нуля. Даже если вам никогда до этого не приходилось сталкиваться с программированием SCSI/ATAPI- устройств, вы навряд ли будете испытывать какие-либо затруднения по ходу чтения книги (не говоря уж о том, что данная книга научит вас основам "шпионажа" за чужими программами и взлому оных, но это строго между нами!).
Исходный текст декодера
Далее в листинге2.20Ниже приводится исходный текст полноценного декодера Рида-Соломона, снабженный минимально разумным количеством комментарием. При возникновении трудностей в анализе этого листинга обращайтесь к блок-схемам, приведенным на рис. 21.3, 21.4 и 21.5 [Y72] — они помогут.Листинг 21.20. Исходный текст простейшего декодера Рида-Соломона
/*----------------------------------------------------------------------------
*
* декодер Рида-Соломона
* =====================
*
* процедура декодирования кодов Рида-Соломона состоит из нескольких шагов
* сначала мы вычисляем 2t-символьный синдром путем постановки alpha**i в
* recd(x), где recd – полученное кодовое слово, предварительно переведенное
* в индексную форму. По факту вычисления recd(x) мы записываем очередной
* символ синдрома в s[i], где i принимает значение от 1 до 2t, оставляя
* s[0] равным нулю.
* затем, используя итеративный алгоритм Берлекэмпа (Berlekamp), мы
* находим полином локатора ошибки – elp[i]. Если степень elp превышает
* собой величину t, мы бессильны скорректировать все ошибки и ограничиваемся
* выводом сообщения о неустранимой ошибке, после чего совершаем аварийный
* выход из декодера. Если же степень elp не превышает t, мы подставляем
* alpha**i, где i = 1..n в elp для вычисления корней полинома. Обращение
* найденный корней дает нам позиции искаженных символов. Если количество
* определенных позиций искаженных символов меньше степени elp, искажению
* подверглось более чем t символов и мы не можем восстановить их.
* во всех остальных случаях восстановление оригинального содержимого
* искаженных символов вполне возможно.
* в случае, когда количество ошибок заведомо велико для их исправления
* декодируемые символы проходят сквозь декодер без каких либо изменений
*
* на основе исходных текстов
* Simon'а Rockliff'а, от 26.06.1991
//-------------------------------------------------------------------
// вычисляем полином локатора ошибки через итеративный алгоритм
// Берлекэмпа. Следуя терминологии Lin and Costello (см. "Error
// Control Coding: Fundamentals and Applications" Prentice Hall 1983
// ISBN 013283796) d[u] представляет собой m ("мю"), выражающую
// расхождение
(discrepancy), где u = m + 1 и m есть номер шага
// из диапазона от –1 до 2t. У Блейхута та же самая величина
// обозначается D(x) ("дельта") и называется невязка.
// l[u] представляет собой степень elp для данного шага итерации,
// u_l[u] представляет собой разницу между номером шага и степенью elp
// инициализируем элементы таблицы
d[0] = 0; // индексная форма
d[1] = s[1]; // индексная форма
elp[0][0] = 0; // индексная форма
elp[1][0] = 1; // полиномиальная форма
for (i = 1; i < n - k; i++)
{
elp[0][i] = -1; // индексная форма
elp[1][i] = 0; // полиномиальная форма
}
l[0] = 0; l[1] = 0; u_lu[0] = -1; u_lu[1] = 0; u = 0;
do
{
u++;
if (d[u] == -1)
{
l[u + 1] = l[u];
for (i = 0; i <= l[u]; i++)
{
elp[u+1][i] = elp[u][i];
elp[u][i] = index_of[elp[u][i]];
}
}
else
{
// поиск слов с наибольшим u_lu[q], таких что d[q]!=0
q = u - 1;
while ((d[q] == -1) && (q>0)) q--;
// найден первый ненулевой d[q]
if (q > 0)
{
j=q ;
do
{
j-- ;
if ((d[j]!=-1) && (u_lu[q]
q = j ;
} while (j>0);
};
// как только мы найдем q, такой что d[u]!=0
// и u_lu[q] есть максимум
// запишем степень нового elp полинома
if (l[u] > l[q]+u-q) l[u+1] = l[u]; else l[u+1] = l[q]+u-q;
// формируем новый elp(x)
for (i = 0; i < n - k; i++) elp[u+1][i] = 0;
for (i = 0; i <= l[q]; i++)
if (elp[q][i]!=-1)
elp[u+1][i+u-q]=alpha_to[(d[u]+n-d[q]+elp[q][i])%n];
for (i=0; i<=l[u]; i++)
{
elp[u+1][i] ^= elp[u][i];
// преобразуем старый elp
// в индексную форму
elp[u][i] = index_of[elp[u][i]];
}
}
u_lu[u+1] = u-l[u+1];
// формируем (u + 1)'ю невязку
//---------------------------------------------------------------------
if (u < n-k) // на последней итерации расхождение
{ // не было обнаружено
if (s[u + 1]!=-1) d[u+1] = alpha_to[s[u+1]]; else d[u + 1] = 0;
for (i = 1; i <= l[u + 1]; i++)
if ((s[u + 1 - i] != -1) && (elp[u + 1][i]!=0))
d[u+1] ^= alpha_to[(s[u+1-i]+index_of[elp[u+1][i]])%n];
// переводим d[u+1] в индексную форму
d[u+1] = index_of[d[u+1]];
}
} while ((u < n-k) && (l[u+1]<=t));
// расчет локатора завершен
//-----------------------------------------------------------------------
u++ ;
if (l[u] <= t)
{ // коррекция ошибок возможна
// переводим elp в индексную форму
for (i = 0; i <= l[u]; i++) elp[u][i] = index_of[elp[u][i]];
// нахождение корней полинома локатора ошибки
//--------------------------------------------------------------------
for (i = 1; i <= l[u]; i++) reg[i] = elp[u][i]; count = 0;
for (i = 1; i <= n; i++)
{
q = 1 ;
for (j = 1; j <= l[u]; j++)
if (reg[j] != -1)
{
reg[j] = (reg[j]+j)%n;
q ^= alpha_to[reg[j]];
}
if (!q)
{ // записываем корень и индекс позиции ошибки
root[count] = i;
loc[count] = n-i;
count++;
}
}
if (count == l[u])
{ // нет корней – степень elp < t ошибок
// формируем полином z(x)
for (i = 1; i <= l[u]; i++) // Z[0] всегда равно 1
{
if ((s[i]!=-1) && (elp[u][i]!=-1))
z[i] = alpha_to[s[i]] ^ alpha_to[elp[u][i]];
else
if ((s[i]!=-1) && (elp[u][i]==-1))
z[i] = alpha_to[s[i]];
else
if ((s[i]==-1) && (elp[u][i]!=-1))
z[i] = alpha_to[elp[u][i]];
else
z[i] = 0 ;
for (j=1; j
if ((s[j]!=-1) && (elp[u][i-j]!=-1))
z[i] ^= alpha_to[(elp[u][i-j] + s[j])%n];
// переводим z[i] в индексную форму
z[i] = index_of[z[i]];
}
// вычисление значения ошибок в позициях loc[i]
//--------------------------------------------------------------------
for (i = 0; i
{
err[i] = 0;
// переводим recd[] в полиномиальную форму
if (recd[i]!=-1) recd[i] = alpha_to[recd[i]]; else recd[i] = 0;
}
// сначала вычисляем числитель ошибки
for (i = 0; i < l[u]; i++)
{
err[loc[i]] = 1;
for (j=1; j<=l[u]; j++)
if (z[j]!=-1)
err[loc[i]] ^= alpha_to[(z[j]+j*root[i])%n];
if (err[loc[i]]!=0)
{
err[loc[i]] = index_of[err[loc[i]]];
q = 0 ; // формируем знаменатель коэффициента ошибки
for (j=0; j
if (j!=i)
q+=index_of[1^alpha_to[(loc[j]+root[i])%n]];
q = q % n; err[loc[i]] = alpha_to[(err[loc[i]]-q+n)%n];
// recd[i] должен быть в полиномиальной форме
recd[loc[i]] ^= err[loc[i]];
}
}
}
else // нет корней,
// решение системы уравнений невозможно, т.к. степень elp >= t
{
// переводим recd[] в полиномиальную форму
for (i=0; i
if (recd[i]!=-1) recd[i] = alpha_to[recd[i]];
else
recd[i] = 0; // выводим информационное слово как есть
}
else // степень elp > t, решение невозможно
{
// переводим recd[] в полиномиальную форму
for (i=0; i
if (recd[i]!=-1)
recd[i] = alpha_to[recd[i]] ;
else
recd[i] = 0 ; // выводим информационное слово как есть
}
else // ошибок не обнаружено
for (i=0;i
}
Искажение размеров файлов
Еще (или, скорее уже) во времена монохромных терминалов и 8" и 5.25"133" дискет существовал некрасивый, но элементарно реализуемый защитный примем, препятствующий пофайловому копированию носителя. Внося определенные искажения в структуры файлов системы, разработчики "грохали" дискету ровно настолько, чтобы работа с ней становилась возможной лишь при условии учета характера внесенных искажений. Защищенная программа, "знающая" об искажениях файловой структуры, работала с ней без проблем, то штатные утилиты операционной системы на таких дисках конкретно "обламывались", а общедоступных "хакерских" копировщиков в те времена еще не существовало…Несколько файлов зачастую ссылались на общие для всех них кластера, тогда запись данных в один файл приводила к немедленному их появлению в другом файле, что защита могла так или иначе могла и использовать защита. Естественно, после копирования файлов на новый диск, пересекающиеся кластеры "разыменовывались"перераспределялись и хитрый способ неявной пересылки данных переставал работать, а вместе с ним переставала работать и сама защищенная программа. Если, конечно, содержимое диска вообще удавалось скопировать… Ведь копирование файлов с пересекающимися кластерами приводило к тому, что эти кластера многократно дублировались в каждом копируемом файле, в результате чего их суммарный объем под час увеличивался настолько, что емкости тогдашних носителей попросту не хватало для его вмещения! Если же последний кластер файла "приклеивался" к его началу (т. е. файл попросту зацикливался), то объем и время его копирования тут же обращались в бесконечность… Конечно, дисковые доктора в то время уже существовали, но их использование не давало желаемого результата, т. к. лечение файловой системы приводило к полной неработоспособности защиты (в том же случае с зацикливанием —– если защита закладывалась на то, что за концом файла следует его начало, то после обработки диска "доктором[Y190] [n2k191] ", осуществление этого приема становилось невозможным со всеми от сюда вытекающими последствиями).
Файловые системы лазерных дисков, конечно, совсем не те, что на гибких дисках, но общие принципы их искажений достаточно схожди. Увеличивая фиктивные длины защищаемых файлов на порядок-другой, разработчик защиты может довести их суммарный объем до нескольких сотен гигабайт, так что для копирования защищенного диска понадобитьсяпонадобится по меньшей мере пачка дисков DVD дисков или винчестер солидного объема. Защитный механизм, "помнящий" оригинальные длины всех файлов, сможет работать с ними без проблем, но все файловые копировщики не поймут "юмора и поедут крышей".
В принципе, выход за границы файла ничем не чреват. Файловые системы лазерных дисков очень просты. Лазерные диски не поддерживают фрагментацию файлов, а потому не нуждаются в FAT (File Allocation Table). Все файлы занимают непрерывный ряд секторов и с каждым файлом связаноы только две важнейшие характеристики: номер первого сектора файла, заданный в LBA (Logical Block Address) и его длина, заданная в байтах. Остальные атрибуты, вроде имени файла и времени его создания —– не в счет, мы сейчас говорим исключительно о секторах.
Увеличение длины файла приводит к "захвату" того или иного количества примыкающих к его "хвосту" секторов и при условии, что номер последнего сектора, принадлежащего файлу, не превышает номера последнего сектора диска, копирование файла в принципе протекает нормально ("в принципе" потому, что в копируемый файл оказываютсяоказывается включены все файлы, встретившиеся на его пути). Если же в процессе своего копирования файл "выскакивает" за конец диска, привод CD-ROM привод сигнализирует об ошибке и прекращает чтение. Штатный копировщик операционной системы (равно как и большинство оболочек сторонних производителей) автоматически удаляюет "огрызок" недокопированного файла с диска, в результате чего пользователь остается вообще ни с чем. Впрочем, написать свой собственный копировщик, —– минутное дело, но как узнать сколько именно байт следует скопировать? Как определить: где идут полезные данные, а где начинается "после-хвостовой" мусор" (over-end garbage).
Вот этим мы сейчас и займемся!
Стоп! Но ведь далеко не у всех есть лазерные диски, защищенные подобнымх образом. Что ж, сейчас они будут! Возьмем любой незащищенный диск и самостоятельно защитим его (все-таки эта книга посвященаназывается "техникеа защиты лазерных дисков от копирования", ано не техникеа изх взлома). Задачей номер один будет получение образа того диска, который вы собрались защищать. Лучше всего это делать с помощью программы Roxio Easy CD Creator или аналогичной ей. Копировщик Clone CD для этой цели непригоден, т. к. он наотрез отказывается осуществлять короткое чтение секторов (т. е. user data only) и всегда обрабатывает сектора целиком, принудительно записывая в конец каждого сектора контрольную сумму и корректирующие коды. В результате, все наши манипуляции над пользовательской областью сектора не возымеют никакого действия и будут налету исправлены микропроцессорной начинкой привода. Конечно, после внесения необходимых изменений контрольную сумму и корректирующие коды можно рассчитать заново, но… зачем понапрасну усложнять себе жизнь? Если у вас нет Easy CD Creator'a'а, —– возьмите Alcohol 120%, выбрав из всех, предлагаемых им форматов "Стандартные образы ISO".
ХорошоОК, будем считать что образ диска успешно сохранен в файл trask.iso[Y192] ,[n2k193] с которым мы сейчас и будет работать. Откроем его в HIEW'е или любом другом HEX-редакторе и найдем сектор, содержащий оглавление диска. Хорошенькое дело! А как нам его найти? Требуется как минимум полистать спецификацию файловых систем Joliet или /ISO-9660 или… немного подумать головой. Поскольку, размер файла задается в байтах, а не секторах (в секторах он задаться никак не может, время файловых систем, измеряющих файлы блоками давно прошло), то соответствующее поле можно найти тривиальным контекстным поиском. Выберем файл, длину которого мы хотим изменять и запишем ее в шестнадцатеричном виде. Пусть для определенности это будет файл "01 – – Personal Jesus.mp3" с длиной в 3 .591 .523 байт.В шестнадцатеричной нотации с учетом обратного порядка байт она будет выглядеть так: 63 CD 36 00. Нажимаем
Листинг 8.1. Первое вхождение искомой последовательности в образе диска
0000CBD0: 07 06 14 38 16 0C 02 00 ¦ 00 01 00 00 01 01 01 30 •¦¶8-+O O OOO0
0000CBE0: 00 91 01 00 00 00 00 01 ¦ 91 63 CD 36 00 00 36 CD СO OСc=6 6=
0000CBF0: 63 67 06 1D 17 0D 0A 28 ¦ 0C 00 00 00 01 00 00 01 cg¦-¦d0(+ O O
0000CC00: 0E 30 31 30 5F 30 30 30 ¦ 31 2E 4D 50 33 3B 31 00 d010_0001.MP3;1
Искажение TOC'а и его последствия
Искажение TOC'а — жестокий, уродливый но на удивление широко распространенный прием, использующийся в доброй половине защитных механизмов. Штатные копировщики (Easy CD Creator, Stomp Record Now[Y158] !, Ahead Nero Burning ROM) на таких дисках в буквальном смысле слова "сходят с ума" и "едут крышей". Копировщики защищенных дисков (Clone CDCloneCD, Alcohol 120%) к искаженному TOC'у относятся гораздо лояльнее, но требуют для своей работы определенного сочетания пишущего и читающего приводов, да и в этом случае копируют такой диск не всегда.Пишущий привод обязательно должен поддерживать режим RAW DAO (Disc At Once[Y159] [n2k160] ), –— в котором весь диск записывается за один проход лазера. Режим RAW SAO (Session At Once) для этих целей совершенно непригоден, поскольку предписывает приводу писать сначала содержимое сессии, а потом –— TOC. Как следствие –— приводу приходится самостоятельно анализировать TOC, чтобы определить стартовый адрес сессии и ее длину. Попытка записать искаженный TOC в режиме RAW SAO в общем случае приводит к непредсказуемому поведению привода и работоспособной копии защищенного диска нечего и думать! Первая, встретившаяся приводу, сессия с искаженным TOC'ом, обычно оказывается и последней, т. к. остальные сессии писать уже некуда
(искажение TOC'а обычно преследует цель увеличения размера сессии до нескольких гигабайт).
Читающий привод помимо режима "сырого" чтения (который поддерживают практически все приводы) должен уметь распознавать искаженный TOC, автоматически переходя в этом случае на использование "резервного" средства адресации —– Q-канала подкода. В противном случае, сессия, содержащая искаженный TOC, окажется недоступной для чтения даже на секторном уровне.
Таким образом, копирование дисков с искаженным TOC'ом осуществимо не на всяком оборудовании и порядка 1/3 моделей пишущих устройствприводов"писцов" для этих целей непригодны.
Узнать: поддерживает ли выбранная вами модель привода режим RAW DAO или нет можно в частности из раздела "Tech support" справочной системы по программеки Clone CDCloneCD, где перечислены характеристики достаточно большого количества всевозможных приводов (впрочем, моих приводов там уже увы нет). Другой путь –— "скормить" приводу SCSI/ATAPI команду 46h (GET CONFIGURATION) и посмотреть что он ответит. Из двух моих "пишущих приводовсцов" режим RAW DAO поддерживает один лишь NEC. С определением возможности чтения искаженных сессий дела обстоят на порядок сложнее, ибо данная особенность поведения является исключительно внутренней характеристикой привода и не афишируется ни самим приводом, ни его производителями. Приходится выяснять эту информацию экспериментально. Возьмите диск с искаженным TOC'ом (о том как его создать –— рассказано далее в этой главениже), вставьоткните его в привод и попробуйте прочесть несколько секторов из искаженной сессии. Реакция приводов может быть самой разнообразной. Тот же PHILIPS в зависимости от "настроения" своих электронных цепей, то рапортует об ошибке чтения, то возвращает совершенно бессмысленный "мусор", в котором не угадывается даже синхро-последовательность, возглавляющая заголовок "сырого" сектора.
Основной недостаток защитных механизмов с искаженным TOC'ом состоит в том, что некоторые приводы такие диски просто не "видят" и потому не могут их воспроизвести. Легальный пользователь, испытавший несовместимость защиты со своей аппаратурой, в лучшем случае обложит ее разработчика матом и поспешит вернуть диск продавцу…. если конечно, сможет вытащить эту "бяку" из недр CD-ROM'a'а, что вовсе не факт, поскольку микропроцессорная начинка некоторых приводов при попытке анализа искаженного TOC'a'а просто "зависает" и привод полностью абстрагируется от всех раздражителей внешнего мира, не реагируя в том числе и на настойчивые попытки пользователя получить обратно диск, нажатием на кнопкусделать диску "Eject".
Отверстие для аварийного выброса диска, правда, еще никто не отменял, но по слухам не везде оно есть (хотя лично мне такие приводыов без дырки еще не встречалосьвстречались), а там где есть –— зачастую оказывается скрытым за декоративной панелью или, – что более вероятно, – пользователь может вообще не знать, что это за отверстие такое, для чего оно предназначено и как им, собственно, следует пользоваться. Посмотрите внимательно на лицевую панель своего привода CD-ROM, видите, — внизу лотка расположено крохотное отверстие порядка 1 мм в диаметре? Воспользовавшись любым длинным, тонким и достаточно прочным предметом, например, металлической канцелярской скрепкой, слегка приоткройте лоток, введя "отмычку" в указанное отверстие до упора и еще чуть-чуть надавив. Все! — дальше лоток можно выдвинуть уже руками.
Внимание!
Во-первых проделывайте эту операцию только при выключенном компьютере, а, во-вторых, держите "отмычку" строго горизонтально, иначе вы можете промазать и угодить в какой ни будь нежный узел, основательно его повредив.
На "Макинтошах" (Macintosh) таких отверстий нет –— это точно (или же производители пользователи этих компьютеров плохого мнения о пользователяхвсе сплошь идиоты). Во всяком случае, количество судебных исков, поданных последними, в буквальном смысле слова не поддается ни разуму, ни исчислению. Самое интересное, что подавляющее большинство этих исков были удовлетворены и разработчикам пришлось оплатить и "ремонт" аппаратуры, и моральный ущерб, и, собственно сами, судебные издержки. (Между нами говоря, снятие защиты с дисков, записанных с грубыми нарушениями стандарта, коими в частности и являются диски с искаженным TOC, не считается взломом, и не преследуется по закону, поэтому: ломайте, ломайте и еще раз ломайте).
* Искажение TOC'а и его последствияФиктивный трек в настоящем треке
Не зная броду больше шансов утопитьсянародная мудрость
Тот факт, что диски с данными адресуются исключительно на секторном уровне, дает большой простор для "извращений" с раскладкой треков, —– ни сам привод, ни операционная система не обращают на это обстоятельство ни малейшего внимания, но сбивает с толку подавляющее большинство копировщиков, включая копировщиков защищенных дисков, пытающихся скопировать диск именно по трекам, а не по секторам. Еще больший эффект дает размещение фиктивных треков в служебных областях, которые либо вовсе не могут быть скопированы приводом, либо завязаны на малоизвестных и редко используемых структурах, присутствие которых копировщики предпочитают не замечать. Но для начала разберемся как организованы стандартные треки и как все это хозяйство ухитряется работать.
По соображениям экономии места служебные структуры лазерных дисков содержат минимум необходимой информации и длина треков нигде явным образом не хранится. В грубом приближении она вычисляется путем вычитания стартового адреса текущего трека от стартового адреса следующего трека (стартового адреса выводной области диска —– если текущий трек в сессии последний). Сами же стартовые адреса хранятся в оглавлении диска (листинг 6.9), так называемом TOC'e (Table Of Contents).
Листинг 6.9. Пример содержимого оглавления диска в "сыром" виде с комментариями
session number
| ADR/control
| | TNO
| | | point
| | | | AM:AS:AF
| | | | | | | zero
| | | | | | | | PM:PS:PF
01 14 00 A0 00 00 00 00 01 00 00 ß номер первого трека первой сессии диска
01 14 00 A1 00 00 00 00 02 00 00 ß номер последнего трека первой сессии диска
01 14 00 A2 00 00 00 00 00 1D 21 ß адрес выводной области первой сессии диска
01 14 00 01
00 00 00 00 00 02 00 ß стартовый адрес трека N1
01 14 00 02
00 00 00 00 00 11 00 ß стартовый адрес трека N2
02 14 00 A0 00 00 00 00 03 00 00 ß номер первого трека второй сессии диска
02 14 00 A1 00 00 00 00 03 00 00 ß номер последнего трека второй сессии диска
02 14 00 A2 00 00 00 00 03 18 17 ß адрес выводной области второй сессии диска
02 14 00 03 00 00 00 00 03 01 21 ß стартовый адрес трека N3
Листинг 1 пример содержимого оглавления диска в сыром виде с комментариями
Между концом области Lead-inLead-In области и стартовым адресом первого трека каждой сессии расположена область пред-зазора иначе(так же называемая областью Pre-gap областью) протяженностью в 150 секторов, формально принадлежащая первому треку и по стандартам "Красной" и "Желтой" кКниг (базовые стандарты для аудиодисков и дисков с данными соответственно) не содержащая никаких полезных данных и на штампованных дисках CD-ROM дисках обычно заполненная нулями. Тип области пред-зазора совпадает с типом относящегося к ней трека и она сконструирована по его образу и подобию. А это значит, что для треков, записанных в MODE1, MODE2 FORM1 и MODE2 FORM2 область пред-зазора оказывается совсем не пустой. Как минимум она содержит корректные заголовки секторов, а как максимум —– заголовки секторов, контрольную сумму, корректирующие коды Рида-Соломона и прочую служебную информацию.
Листинг 6.10. Сектор из области Pre-gap аудио-трека (слева) и трека с данными (справа)
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 FF FF FF FF FF FF FF FF FF FF 00 00 00 02 01
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
… ¦ …
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 69 A0 A7 82 CA 8A 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 CA 65 65 BC AF D9 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 A7 5B BD 72 88 0A 92 23 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00 00 00 3D 90 90 48 AD D8
Листинг 2 сектор из pre-gap области аудио-трека (слева) и трека с данными (справа)
Между концом последнего трека и выводной областьюью каждой сессии расположена область постзазора иначе(так же называемая областью Post-gap областью) протяженностью от 150 и более секторов, формально принадлежащая последнему треку и аналогично области Pre-gap области не содержащая никаких данных. Тип области постзазора такой же, как и у предшествующего ей трека.
Если за треком одного типа следует трек другого типа (например, MODE1 сменяется на MODE2 или аудио-треки чередуются с треками данных), такие треки разделяются переходной областью (transition area) протяженностью по меньшей мере в 350 секторов.
Первые 150 секторов занимает область Post-gap область предшествующего трека, а остальные 200 секторов принадлежат расширенной (Extended) pre- gap области последующего трека. Расширенная область пред-зазора состоит из двух частей, занимающих по 50 и 150 секторов соответственно. Первые 50 секторов сохраняют тип предшествующего им трека, а оставшиеся 150 секторов представляют собой обычную область пред-зазора.
Треки данных идентичного типа могут располагаться как вплотную друг к другу, так и разделяться переходными областями. Однако, некоторые копировщики (в частности, Ahead Nero) ошибочно полагают, что переходные области между соседними треками присутствуют всегда и в порядке собственной инициативы пропускают последние ~350 секторов каждого трека. Поэтому, диски без переходных областей (или с укороченной переходной областью) такими копировщиками копируются некорректно, несмотря на свое полное соответствие стандарту.
Заметим, что выше здесь указаны лишь минимально допускаемые по стандарту размеры переходных областей, а их предельная длина практически ничем не ограничена. Размеры переходных областей нигде в явном виде не хранятся и для определения их границ необходимо проанализировать субканальные данные. Конкретно —– содержимое поля INDEX Q-канала подкода. Нулевое значение соответствует Pre-gap (или, применительно к аудиодискам —– паузе), любое другое —– действительному сектору трека или области Post-gap области. Таким образом, область постзазора ничем не отличается от предшествующего ей трека и копировщик не в состоянии определить ее длину и наличие Post-gap распознается лишь по косвенным признакам, – а именно по отсутствию информации в пользовательской части последних секторов трека. Грамотно спроектированный копировщик должен копировать содержимое всех сессий диска целиком —– от первого до последнего принадлежащего им сектора, не пытаясь анализировать раскладку треков, ибо она может быть произвольным образом искажена (адресация дисков с данными идет исключительно на секторном уровне и треки в ней не участвуют, а потому искажение их атрибутов вполне допустимо и не приводит ни к каким возмущениям со стороны операционной системы).
К сожалению, подавляющее большинство копировщиков (включая и копировщики защищенных дисков) негласно закалываются полагается на стандартные размеры переходных областей и крайне чувствительны к их искажениям. Обратите внимание (листинг 6.11), что второй трек начинается с адреса 465h, что соответствует абсолютному адресу 00:11h:00, приведенному в листинге 6.9 адрес начала Pre-gap, равный 3CFh, отстоит от стартового адреса трека ровно на 96h (150) секторов, следовательно, данная область Pre-gap полностью соответствует стандарту.
Листинг 6.11. Определение длины области Pre-gap по субканальным данным
++- номер трека
!! ++- index
03CC:00 15 00 0C 01 14 01 01 00 00 03 CC 00 00 03 CC
03CD:00 15 00 0C 01 14 01 01 00 00 03 CD 00 00 03 CD
03CE:00 15 00 0C 01 14 01 01 00 00 03 CE 00 00 03 CE ß конец post-gap первого трека
03CF:00 15 00 0C 01 14 02 00 00 00 03 CF 00 00 00 96 ß начало pre-gap второго трека
03D0:00 15 00 0C 01 14 02 00 00 00 03 D0 00 00 00 95
03D1:00 15 00 0C 01 14 02 00 00 00 03 D1 00 00 00 94
…
0462:00 15 00 0C 01 14 02 00 00 00 04 62 00 00 00 03
0463:00 15 00 0C 01 14 02 00 00 00 04 63 00 00 00 02
0464:00 15 00 0C 01 14 02 00 00 00 04 64 00 00 00 01 ß конец pre-gap второго трека
0465:00 15 00 0C 01 14 02 01 00 00 04 65 00 00 00 00 ß начало второго трека
0466:00 15 00 0C 01 14 02 01 00 00 04 66 00 00 00 01
0467:00 15 00 0C 01 14 02 01 00 00 04 67 00 00 00 02
Листинг 3 определение длины pre-gap области по субканальным данным, обратите внимание, что второй трек начинается с адреса 465h, что соответствует абсолютному адресу 00:11h:00, приведенному в листинге $-3. адрес начала pre-gap, равный 3CFh, отстоит от стартового адреса трека ровно на 96h (150) секторов, следовательно, данный pre-gap полностью соответствует Стандарту.
Однократно записываемые и перезаписываемые лазерные диски, используют Pre-gap для хранения такой экзотической и малоизвестной структуры данных как TDB (Track Descriptor Block —– блок описания трека), содержащей сведения о режиме записи, размере одного пакета и т. д.
Стандарт предписывает "прожигать" блок описания трека в режиме пакетной записи и режиме TAO (Track At Once —– по треку за раз), однако, большинство программ "прожига" (включая уже упомянутый Ahead Nero), "прожигают" TDB во всех доступных режимах записи, включая DAO. В листинге 6.12 представлен пример TDB с диска, прожженного Ahead Nero (диск записан в XA MODE2 FORM1, поэтому первый байт пользовательской области начинается со смещения 17h, а не 10h как это происходит в MODE1).
Листинг 6.12. Пример TDB с диска, "прожженного" Nero
000:00 FF FF FF FF FF FF FF FF FF FF 00 00 00 05 02 ¦O ; sector head
010:00 00 00 00 00 00 00 00 54 44 49 01 50 01 01 01 TDIOPOOO
; TDT-блок \
020:01 80 FF FF FF 00 00 00 00 00 00 00 00 00 00 00 OА ; TDU-блок / TDB
030:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
040:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
050:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
…
810:00 00 00 00 00 00 00 00 C3 0C 2E 82 00 00 00 00 ++.В ; к
820:00 00 00 00 00 00 00 00 93 78 85 F5 60 F5 F5 F5 УxЕї`їїї ; о
830:F5 0B AA AA AA 00 00 00 00 00 00 00 00 00 00 00 ї>ккк ; р Р
840:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ; р И
850:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ; к Д
860:00 00 00 00 00 00 00 00 00 00 00 00 00 00 58 14 X¶ ; т А
870:72 9B 00 00 00 00 00 00 00 00 00 00 00 00 C7 3C rЫ ¦< ; и
880:CC F4 30 F4 F4 F4 F4 8B 55 55 55 00 00 00 00 00 ¦Ї0ЇЇЇЇЛUUU ; р
890:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ; у С
8A0:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ; ю О
8B0:00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 ; щ Л
8C0:00 00 00 00 9B 18 5C 19 00 00 00 00 00 00 00 00 Ы^\v ; и О
8D0: 00 00 00 00 00 00 72 9B E5 94 71 47 E6 48 00 00 rЫхФqGцH ; е М
8E0:D1 00 F3 15 CC F5 2B 2C B1 AF F6 51 41 80 E0 F2 T є§¦ї+,-пЎQAАрЄ ; О
8F0:23 40 00 00 00 00 00 00 00 00 00 00 00 00 00 00 #@ ; к Н
900:00 00 00 00 00 00 00 00 00 00 5C 19 54 03 75 4A \vT¦uJ ; о А
910:7D 50 00 00 7B 00 0C BF 93 AB D5 AD 24 2E 42 51 }P { +¬Ул-н$.BQ ; д
920:4E 0D 6E CF 77 04 00 00 00 00 00 00 00 00 00 00 Ndn¦w¦ ; ы
Листинг 4 пример TDB с диска, прожженного Nero (диск записан в XA MODE2 FORM1, поэтому первый байт пользовательской области начинается со смещения 17h, а не 10h как это происходит в MODE1). дешифровка TDT: длина pre-gap 150 секторов, данный TDB относится только к первому треку, следом за TDT идет один-единственный TDU, описывающий текущий трек; дешифровка TDU: тип записи – непрерывная запись.
Блок описателя трека занимает один сектор, начинаясь с первого байта его пользовательской части, и дублируется во всех секторах второй половины Pre-gap данного трека. На структурном уровне он стоит из двух частей: таблицы описателя трека и одно или двух модулей описателей трека, сокращенно обозначаемых как TDT (Track Descriptor Table) и TDU (Track Descriptor Unit) соответственно. Дешифровка TDT в представленном листинге 6.12: длина Pre-gap 150 секторов, данный TDB относится только к первому треку, следом за блоком TDT идет один-единственный TDU, описывающий текущий трек; дешифровка TDU: тип записи — непрерывная запись.
Таблица описателя трека начинается со специальной сигнатуры: TDI (54h 44h 49h), что расшифровывается как Track Descriptor Identification (идентификатор описателя трека), следующие два байта хранят заявленную длину Pre-gap области, записанную в BCD-формате. Поле Type of Track Description Unit (табл. 6.1) указывает на количество модулей описания трека (сокращенно TDU от Track Description Unit), начинающихся непосредственно за концом блока TDB.
Единичное значение соответствует одному-единственному модулю, относящемуся к текущему треку. Нулевое значение указывает на наличие двух модулей, следующих друг за другом, первый из которых описывает атрибуты предшествующего трека, а текущий трек специфицируется вторым модулем.
Поля Lowest Track Number и Highest Track Number , записанные в BCD-формате, содержат наименьший и наибольший номера треков, описанных в данном TDB и используются главным образом в режиме пакетной записи для определения режимов предпочтительной записи. Во всех остальных случаях, следить за корректностью этих полей необязательно.
Первый байт модуля описателя трека содержит BCD-номер трека, который он, собственно, и описывает. Следующий за ним байт специфицирует метод записи и может принимать следующие значения:
q 00000000b — непрерывная запись (аудио-трек);
q 10010000b — непрерывная запись (всего лишь один пакет);
q 10010000b — инкрементная запись с пакетами переменной длины;
q 10010001b — инкрементная запись с пакетами фиксированной длины.
Поле Packet Size действительно только в режиме инкрементной записи пакетов постоянной длины – в этом случае оно содержит размер одного пакета, измеряемых в секторах. Иначе здесь должно находится FF FF FFh.
Таблица 6.1. Структура блока описателя трека с одним модулем описателя трека на конце
|
Байт |
Содержимое |
|
0 |
"T" |
|
1 |
"D" |
|
2 |
"I" |
|
3 |
Pre-gap length |
|
4 |
|
|
5 |
Type of Track Description Unit |
|
6 |
Lowest Track Number |
|
7 |
Highest Track Number |
|
8+00 |
Track Number |
|
8+01 |
Write Method of the Track |
|
8+02 |
Packet Size |
|
8+03 |
|
|
8+04 |
|
|
8+05 |
Reserved |
|
8+06 |
|
|
8+07 |
|
|
8+08 |
|
|
8+09 |
|
|
8+10 |
|
|
8+11 |
|
|
8+12 |
|
|
8+13 |
|
|
8+14 |
|
|
8+15 |
|
|
8+16 |
Большинство копировщиков защищенных дисков (и Alcohol 120%/Clone CD в том числе) в отношении переходных областей ведут себя чрезвычайно некорректно и никогда не копируют область Pre-gap первого трека, либо оставляя ее "непрожженной" (Alcohol 120%Алкоголь), либо забитой нулями (Clone CD). Последующие же переходные области копируются вполне нормально.
Все переходные области, за исключением Pre-gap первого трека первой сессии диска, свободно доступны на секторном уровне и не вызывают никаких проблем при чтении. Но область Pre-gap первого трека первой сессии — особенная. Поскольку, логический адрес первого значимого сектора диска принят за ноль (и это адрес первого сектора первого трека), то предшествующая ему область Pre-gap целиком лежит в отрицательных адресах. Это не вызывает никаких затруднений у команды READ CD MSF, принимающей в качестве аргументов абсолютные адреса, однако при использовании READ CD уже требуется совершенно иная система преобразования адресов (отрицательные LBA-адреса привод "в упор" не понимает). Она описана в стандарте, однако, разработчики копировщиков не всегда обращают на нее внимание, а может быть, им просто лень "топтать" кнопки? Кто знает… Но, как бы там ни было, первую область Pre-gap никто из них не читает, что позволяет нам использовать ее для хранения ключевой информации (на штампованных и дисках CD-R/RW) или же привязываться к конкретному TDB (на дисках CD-R/RW).
Сектор с адресом 00:00:00 (первый сектор Pre-gap) по стандарту читаться не обязан, т. к. у привода еще отсутствуют субканальные данные и он вынужден некоторое время заниматься их накоплением. На практике же, однако, штампованные и однократно записываемые диски CD-ROM/CD-R в зависимости от их качества и модели привода начинают читаться где-то со второго—десятого сектора, а до этого идут сплошные ошибки. С перезаписываемыми дисками ситуация обстоит намного хуже и они зачастую содержат нечитабельные сектора даже в середине области Pre-gap!
Таким образом, для защиты лазерного диска от несанкционированного копирования мы можем использовать следующие приемы:
q размещать соседние треки вплотную, без переходных областей (такой диск не копируется Ahead Nero, но копируется Алкоголем Alcohol 120% и Clone CDCloneCD);
q разместить в области Pre-gap первого трека диска ключевую информацию (такой диск копируется Ahead Nero, но не копируется ни Alcohol 120%Алкоголем, ни Clone CDCloneCD);
q создать фиктивный трек в подлинном треке или в переходной области подлинного трека (такой диск не копируется Ahead Nero, но копируется Clone CDCloneCD);
q разместить фиктивный трек в области Pre-gap первого трека (такой диск не копируется вообще ничем).
Добавление фиктивного трека приводит к искажению длины первого трека, т. к. теперь она вычисляется путем вычитания стартового адреса первого — подлинного — трека от стартового адреса второго — фиктивного — трека минус размер области Post-gap первого трека и Pre-gap второго (рис. 6.7). Допустим мы имеем диск с одним треком (рис. 6.7, а) и добавляем в TOC фиктивную запись о втором, реально несуществующем треке; как следствие этого длина первого трека уменьшается на sizeof(TRACK2) + sizeof(post-gap) + sizeof(pre-gap), причем между треком номер один и треком номер два образуется "дыра" в sizeof(post-gap) + sizeof(pre-gap) байт (рис. 6.7, б), которая штанными копировщиками не копируется! Поскольку, номера треков в адресации дисков с данными вообще не участвуют, операционной системе по-прежнему доступно все содержимое исходного трека, включая и области Pre-gap или Post-gap, образовавшиеся на границе настоящего и фиктивного треков. Другими словами, диск будет нормально читаться на любом оборудовании и под любой операционной системой, но скопировать его смогут лишь те копировщики, которые копируют содержимое Pre-gap и Post-gap, что по стандарту они делать не обязаны, т. к.
с официальной точки зрения эти области не содержат ничего интересного. Как следствие —– скопированный диск будет содержать "дыру" в 300 секторов, заполненных нулями. Такая "рана" способа угробить любой файл, а то и несколько файлов сразу!

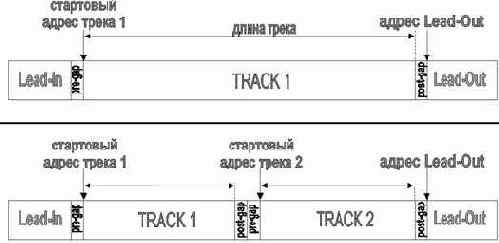

Рис. 6.7. унок 2 0x074 Длина трека определяется как разность стартовый адресов следующего трека и стартового адресам самого этого трека минус размер области Post-gap области . допустим мы имеем диск с одним треком (рисунок сверху) и добавляем в TOC фиктивную запись о втором, реально несуществующем треке; как следствие этого – длина первого трека уменьшается на sizeof(TRACK2) + sizeof(post-gap) + sizeof(pre-gap), причем между треком номер один и треком номер два образуется "дыра" в sizeof(post-gap) + sizeof(pre-gap) байт (рисунок снизу), которая штанными копировщиками не копируется!
Еще большие перспективы открывает создание фиктивных треков в буферных областях Post-gap и Pre-gap областях. Длина образовавшегося трека, вычисленная по алгоритму PreGap_len = min(&Lead-Out, &NexTrack - 150) - &MyTrack – 150$, становится резко отрицательной, дезориентируя такие копировщики как Ahead Nero, CDRWin, Blind Write и даже самого Alcohol 120%Алкоголя. Причем, если первые три копировщика дипломатично отказываются копировать защищенный диск, завершая свою работу вежливым сообщением об ошибке, то дезориентация Alcohol 120% Алкоголя сопровождается конкретным обрушением последнего.
А вот Clone CDCloneCD копирует такие диски вполне корректно! На первый взгляд, это полностью обессмысливает данный защитный механизм (действительно, кому нужна защита, копирующаяся хотя бы одним-единственным широко распространенным копировщиком?). Однако, не торопитесь выносить окончательное решение! Среди защитных механизмов существует и такие, что легко копируются Alcohol 120%Алкоголем, но жестоко "обламывают" Clone CDCloneCD.
Совмещение нескольких защитных механизмов на одном диске, равносильно объединению разрозненных штатов (княжеств) в единую державу, стойически сопротивляющуюся натиску злобных полчищ врагов. В этом свете, операцииизвращения с размещением фиктивных треков в областях Pre-gap и Post-gap областях становятся весьма перспективной и к тому же чрезвычайно неконфликтной технологией защиты, претендующей на широкое распространение. Достаточно заманчивые перспективы, не так ли?
Итак, задача-минимум: добавить в файл IMAGE.CCD еще один трек, соответствующим образом скорректировав все, связанные с ним поля. Эта, элементарная на первый взгляд миссия, на самом деле требует внесения в файл большого количества изменений. По меньшей мере должны быть проделаны следующие операции:
q количество TocEntries должно быть увеличено на единицу;
q поле PMin, принадлежащее указателю point'у'у 0A1h, также должно быть увеличено на единицу;
q необходимо добавить новый Entry с подложным треком (для простоты можно скопировать Entry подлинного трека, слегка изменив его стартовый адрес);
q номера всех последующих треков должны быть увеличены на единицу (т. е. все последующие указатели (point)'ы такие, что 64h > point > 00h, должны быть перенумерованы, при этом предполагается, что диск содержит менее 63h треков, т. к. максимальное количество треков жестко ограничено сверху);
q номера всех последующих Entry должны быть увеличены на единицу;
если на диске имеется больше, чем одна сессия, то номера треков и указатели point'ов A0h/A1h последующих сессий должны быть увеличены на единицу (указательpoint A0h первой сессии увеличивать ненужно);
q в карту треков должен быть добавлен фиктивный трек, а номера всех последующих треков перенумерованы.;
q за сим все.
Для пущей важности ( в смысле для лучшего соответствия стандарту) было бы нелишне скорректировать субканальные данные фиктивного трека, увеличив содержимое полей TNO (Track Number) каждого из них, на единицу. Эта информация содержаться в Q-канале подкода, который вместе со всеми остальными каналами находится в файле IMAGE.SUB. Каждый 0Dh + 60h * N байт файла содержит поле TNO -поле сектора N (строго говоря: жесткого соответствия между субканальными данными и секторами нет, поэтому эта формула весьма приблизительна). После внесения всех необходимых изменений, контрольная сумма каждой 16-байтовой субканальной секции должна быть пересчитана заново, в противном случае защищаемый диск перестанет работать. Для этой цели можно воспользоваться функцией CalcSubChannelCRC из динамической библиотеки newtrf.dll, входящей в состав прожигателя Ahead Nero.
Листинг 6.13. Пример секции субнанальных данных, выделенное полужирным шрифтом поле содержит номер текущего трека
0003060C: 41 02
01 00 00 06 00 03 ¦ 01 39 63 8A 00 00 00 00 AOO ¦ ¦O9cК
Листинг 5 пример секции субнанальных данных, выделенное жирным шрифтом поле содержит номер текущего трека
Если вам лень возиться с субканальными данными —– ничего не трогайте и оставьте все как есть —– в процессе чтения диска с данными номера треков никак реально не используются. Вот аудиодиски —– другое дело. Там поле TNO используется для индикации текущего воспроизводимого трека и (иногда) для переключения между треками.
С другой стороны, наличие некорректных полей TNO существенно усиливает защищенность диска, поскольку лишь немногие из копировщиков способны копировать субканальные данные, да и у тех эта опция по умолчанию отключена (у Clone CDCloneCD отключена точно).
Исторический аспект
Первые попытки защиты лазерных дисков от копированиядатируются началом девяностых годов XXвека. Пишущих приводов (далее по тексту "писцов") в то время еще не существовало и в основном приходилось бороться с не санкционированнымием копированиемпередираем
содержимого CD на жесткий диск. А как же пираты? –— спросите вы. Да, действительно, уровень пиратства в России всегда был и остается традиционно велик, но пытаться остановить его программными средствами защиты по меньшей мере наивно. Тот, кто копирует диски в промышленном масштабе, всегда держит при себе пару-тройку опытных хакеров, которые все
снимающих такие защиты снимают без труда. Интеллектуальный потенциал "отдела по снятию защит" в пиратских конторах практически неограничен, –— здесь работают лучшие из лучших (когда-то, до появления соответствующих законов, автор этой книги в таком "отряде" тоже состоял), и финансовый фактор тут, кстати говоря, вторичен. Платили немного, а "вкалывать" приходилось вона
всю, но в этом-то весь интерес и был! Где еще вы могли познакомиться с таким количеством разнообразных защит и приобрести навыки по их ликвидации?
Впрочем, насчет "количества" я немного "загнул". Все многообразие защитных механизмов тех дней сводилось к двум основным типам: LaserLock и "кодовое колесо" (подробности далеениже). С появлением пишущих приводовсцов
актуальность защит от копирования значительно возросла и они "поперли из земли, как грибы после дождя". К началу 2003 года на рынке насчитывалось более полусотни разнообразных методик защиты, большая часть из которых выдавалась за ноу-хау, разработавшей их фирмы. Однако, стоило пропустить защиту через дизассемблер, как вас отхватало щемящее чувство ностальгии по тем далеким, и казалось бы безвозвратно растворившимся в песке истории временам, когда программное обеспечение поставлялось на дискетах и каждая вторая из них оказывалась защищенной. Современный лазерный диск, конечно, непохож на дискеты десятилетней давности, но методики защиты тех и других по сути своей общие!
В современных защитных механизмах используются следующие методики:
q использование нестандартной разметки;,
q внедрение ключевых меток;,
q привязка к поверхности;
q "и слабые"
сектора.
Познакомимся со всем этим семейством поподробнее.
Нестандартная разметка диска в общем случае сводится к умышленному внесению тех или иных искажений, препятствующих нормальной обработке информации. Например, если длину каждого из защищенных файлов искусственно увеличить до ~666 Ггигабайт, просто скорректировав поле длины, то при попытке копирования таких файлов на винчестер произойдет грандиозный "облом-с". В тоже самое время защита, точно знающая от сих и до сих каждый файл,
можно читать, будет работать с ними без особых проблем. Разумеется, такой защитный механизм элементарно взламываетясхачится копированием диска на посектрном уровне, однако для этого копировщик должен знать какое именно количество секторов содержится на диске. Разработчику защиты ничего не стоит исказить служебные структуры диска так, чтобы тот либо представлялся совсем пустым, либо, напротив, разросся до неимоверных размеров слона. Копировщики, тупо читающие оглавление диска, и свято верящие каждому байту служебных данных, просто заключат[n2k5] дерябнуться по полной программе. Те же, кто "поумнее" сумеют определить истинный размер диска по косвенным признакам, двигая оптической головкой до тех пор, пока она еще двигается, а сектора, пролетающие над ней –—
читаются. Допустим защита решит схитрить и в непосредственной близости от конца диска "выроет яму" из множества сбойных секторов. Ага! –— подумают некоторые копировщики, после того как свалятьсясвалятся в нее. –—
Мы достигли конца! А вот и ни чего подобногофига! –—
воскликнут другие. Те, что тщательного
анализируют чувственную информацию, возращенную приводом, который-то наверняка знает в чем причина неудачного чтения –— то ли это диск кончился, то ли просто плохой сектор попался.
Другие защиты поступают еще хуже, нагло и самоуверенно записывая оригинальный диск с неустранимыми ошибками (неустанными –—
значит, не исправляемыми специальными корректирующими кодами, размещенными на CD). Для аудиодисков это означает, что проигрывание последнего будет сопровождаться ожесточенными щелчками. Точнее должно было бы сопровождаться, но на практике этого не происходит, поскольку разработчики аудио проигрывателей предусмотрели специальный фильтр, отбрасывающий заведомо искаженные данные и при необходимости прибегающий к интерполяции (ктогда текущая точка отсчета строится на основе усредненных значений предыдущей и последующей точек). Разумеется, это несколько ухудшает качество воспроизведения, но… медиамагнатам на это наплевать, да и ухудшение это не такое уж и значительное. С цифровым воспроизведением все обстоит иначе. Ранние версии Стандарта предписывали приводу сообщать лишь о факте возникновения одной или нескольких неустранимых ошибок, но не предусматривали никаких механизмов "маркировки" сбойных байт. Ну считал привод 2352 байта данных, ну убедился, что добрая сотня из них искажена… Что ему дальше-то делать? Интерполировать? Кого и с чем?! Вручную анализировать сигнал и искать "выхлесты"? Слишком сложно, да и качество "восстановленного" звука будет все равно не то… Можно, правда, отважиться "сграбить" аудио-поток с цифрового аудио-выхода, но подавляющее большинство дешевых звуковых карт его не поддерживает, а если и поддерживает, то так "криво", что лучше бы этого вообще не делализастрелись. Короче, над хакерами начали сгущаться мрачные тучи без следов присутствия лучика солнца. Но все изменилось, когда производители "выбросили" на рынок приводы, умеющие не только тупо сигнализировать об ошибке чтения, но и сообщающие позицию сбойных байт в секторе (прямо как в анекдоте: ты не мудри, ты пальцем покажи!). Теперь полноценная интерполяция стала возможна и на интерфейсом уровне! Немедленно появились и программы-грабители, использующие новые возможности.
Впрочем, мы сильно забежали вперед. В плане возращения к анналам перенесемся в те далекие времена, когда никаких оптических приводов еще и в проекте не существовало и все программное обеспечение распространялось исключительно на дискетах, стремительно утекающих как "налево", так и "направо" (собственно говоря, "copyright" именно так и переводится: "скопировано правильно"). Тогда все кому не лень активно "царапали"
дискеты всеми подручными предметами: кто побогаче —
прожигал магнитное покрытие лазером, кто победнее –— орудовал ржавым гвоздем. Защите оставалось лишь проверить присутствие дефекта поверхности в строго определенном месте. Скопировать такой диск без спецоборудования было практически нереально, т. к. даже Левша не смог бы перенести царапины оригинального диска на тоже самое место. Правда, хакеры, знающие порты контроллера как свои пять пальцев, быстро сообразили, что если исказить контрольную сумму ключевых секторов, тото,
не смотря на физическую целостность поверхности, диск будет читаться с ошибкой! Так вот, лазерные диски защищаются тем же самым способом! И абсолютно тем же самым способом они "ломаются"! Производитель может "нафаршировать" диск сбойными секторами словно рождественского гуся и при каждом запуске защищенногой программного обеспечениясофтины
проверять их присутствие. Это порождает следующие проблемы: во-первых, далеко не каждый всякий копировщик согласиться копировать дефективный диск, а если даже и согласитьсясогласится, то ждать завершения процесса копирования придется ну очень долго (все мы знаем с какой скоростью читаются дефективные сектора). Но полученная копия окажется все равно неработоспособной, поскольку на ней-то заданных дефектов уже не окажется –—
а это во-вторых.
ТупыеБездумные хакеры просто "убивают"грохают искажают контрольную сумму сектора, заставляя привод возвращать ошибку (естественно, пишущий привод должен позволять записать сектора с ошибкой контрольной суммы, на что согласитьсясогласится далеко не каждый).
Однако, это не решает проблемы –— ведь "гнутый" сектор читается мгновенно и защита, если она не совсем дура, может сообразить, что здесь что-то здесь не так! Или, как вариант, она может провести длинное чтение сектора и тогда сектор с искаженной контрольной суммой начнет читаться!
Как поступают умные хакеры? Ну… это так сразу и не объяснишь. Упрощенно говоря, формат лазерного диска таков, что высокочастотный сигнал, возникающий при чтении последовательности питов (pits) и лендов (lands), пролетающих над оптической головкой, не имеет опорного уровня и чтобы привод мог определить где здесь минус, а где плюс, количество лендов должно быть приблизительно равно количеству питов. О питах и лендах см. далее главу 1. Если какой-то участок сектора будет содержать одни питы, то он окажется катострофическикатастрофически темным и автоматический усилитель сигнала привода попытается увеличить мощность лазерного луча, ошибочно полагая, что с диском или оптикой не все в порядке. Но ведь тогда… часть питов превратиться в ленды и привод "обломается" по всем статьям. Сначала он свалитьсясвалится
в рекалибровку, поерзает оптической головкой… и лишь затем печально констатирует тот факт, что данный сектор не читается. С точки зрения защиты такой сектор будет выглядеть как глубоко дефектный, хотя на физическом уровне поверхность носителя останется и не повреждена.
Теперь самое главное: поскольку привод должен уметь записывать любые мыслимые и немыслимые данные, для преодоления подобных вот неблагоприятных ситуаций, разработчики должны были вынуждены предусмотреть специальный механизм их обхода. И такой механизм действительно есть! На пальцах: существует несколько возможных способов кодирования записываемых на диск данных и привод должен выбрать наиболее благоприятные из них. К счастью (или несчастью) не все приводы столь щепетильны. И поскольку, вероятность непредумышленного возникновения неблагоприятных последовательностей исчезающше мала, некоторые (между прочим, достаточно многие) приводы кодируют данные одним-единственным наперед заданным способом.
А значит, существует возможность сымитировать сбойные сектора, практически ничем не отличающиеся от настоящих.
Ага! Сказали разработчики защит! Да это же целый клад! Смотрите –— если подобрать специальную неблагоприятную последовательность байт, то для ее корректной записи понадобится специальный подойдет далеко не всякий привод! При копировании такого диска на обычном приводе, оригинал будет изумительно читаться, но копия обнаружит большое количество "бэдов", и… скопированный диск запускаться ни за что не будет. Сектора с неблагоприятными последовательностями внутри получили название "слабых" (weak) и для их копирования необходимы весьма высокотехнологичные и "навороченные" приводы от "крутых"
брэанд-неаймов (brand-name). А если такого привода у нас нет и он нам не по карману, тогда что –—
"кранты", да? А вот и нет! Если только защита не делает дополнительных поползновений, копировщик может рассчитать корректирующие коды для истинной неблагоприятной последовательности, а затем слегка выправить ее и записать на диск. На физическом уровне такой сектор будет читаться без каких либо проблем, ну а на логическом –— привод самостоятельно восстановит его по избыточным кодам в нормальный вид. Правда, если защита прочитает сектор в сыром виде, то она сразу же распознает подлог, так что таким способом копируются далеко не все диски.
Чтобы понять суть следующего защитного механизма, нам тоа же придется обратиться к дискетам. Как известно, поверхность дискеты физическим образом делиться на концентрические кольца, именуемые цилиндрамидорожками, а дорожкицилиндры
в свою очередь делятся на сектора. При перемещении головки от последнего сектора однойго
дорожкицилиндра
к первому сектору следующей дорожкиго, тот в силу вращения дискеты мотором, успевает пролететь и дисководу приходится ждать целый оборот, чтобы дождаться "свидания". Парни, денно и ночшно сидевшие в насквозь прокуренных вычислительных центрах, уже тогда додумались, что если провернуть сектора каждойго последующейго дорожки, а если имеется ввиду винчестер, то цилиндра[n2k6] , на некоторое расстояние, скорость последовательного чтения секторов существенно возраст, поскольку теперь нужный сектор сразу же окажется под головкой.
С другой стороны, проворачивая сектора различных цилиндров на различный угол, мы добьемся определенных колебаний скорости обмена, по которым оригинальный диск может быть легко отличен от копии, таких колебаний не содержащей.
Теперь перейдем к лазерным дискамов. Никаких цилиндров здесь и в помине нет и последовательность секторов скручена в тугую спирать. Позиционирование на сектора соседних витков дорожки осуществляется путем отклонения лазерной головки в магнитной системой (т. е. происходит практически мгновенно), а позиционирование на удаленные сектора вовлекает в движение механизм перемещения головки по специальным "ползункам" –— что требует значительного времени. Зная скорость вращения диска,
и, измеривзамеряв время позиционирования на сектора соседних витков дорожки, мы сможем найти угол между ним, напрямую зависящий от степени закрутки спирали. Различные партии CD-R/CD-RW дисков обладают различной структурой спирали и, что самое неприятное, эта структура закладывается непосредственно самим производителем –— т. е. диски поступают в продажу с предварительно выполненной разметкой, необходимой для ориентации записывающего привода на "местности". Скопировать защищенный таким образом диск нереально и приходится прибегать к его эмуляции. Копировщик должен тщательно измерять углы между различными секторами и воссоздать исходную структуру спирали. Процесс сканирования диска занимает чудовищное количество времени (поройд час
несколько суток), но результат того стоит.
Диск так же может иметь катастрофически нестандартный формат, –— например сектора переменной длины, в результате чего один из них будут читаться быстрее, другие медленнее. Поскольку, всякое изменение длины секторов немедленно отражается на структуре спиральной дорожи, копировщику приходится иметь дело с двумя неизвестными –—
неизвестным углом спиральной закрутки и неизвестной длиной секторов. С математической точки зрения это уравнение имеет множество возможных решений, но только одно из них правильное.
Копировщик может (и должен!) представить несколько вариантов копий, чтобы мы могли самостоятельно решить какая из них "ломает"
защиту, а какая нет. К сожалению, ни один из всех известных мне копировщиков этого не делает.
Впрочем, длинные сектора представляют собой вполне самостоятельную сущность и некоторые диски используют для своей защиты только их одних. Плохо то, что ни один из всех представленных на рынке пишущих приводоврезцов [n2k7] не позволяет управлять длиной записываемых секторов по нашему усмотрению. Правда, одна зацепка все же есть –— пусть мы не можем увеличить длину сектора, но мы в состоянии создать два сектора с идентичными заголовками –— приводпривод, успешно прочитав первый из двух секторов, второй просто проигнорирует, тем не менее, видимая длина сектора возрастет двое. Минус этой технологии состоит в том, что мы можем увеличить длину секторов лишь на величину кратную двум, да и то не на всех приводах. Некоторые из них писать спаренные сектора (они, кстати, называются twin-sectors) просто отказываются.
Теперь перейдем к ключевым меткам. Помимо пользовательской области сектора, которую исправно копируют практически все копировщики, на лазерных дисках существует множество мест, на которыех
"не ступала нога человека". Прежде всего это каналы подкода. Всего их восемь. Один хранит сервоинформацию, по которой лазерная головка ориентируется на местности, другой –—
информацию о паузах, остальные шесть каналов свободны и нормальные копировщики их не копируют, да и не всякие резцы
пишущие приводыдают дают возможность их записывать. Вот защиты с помощью сюда ключевыхе
метоки
сюда и внедряют![n2k8]
Кстати говоря, каналы подкода хранятся независимо от канала основных данных и прямого соответствия между ними нет. При чтении канала подхода сектора X, привод может вернуть субканальные данные любого из соседних секторов по своему усмотрению –— это раз. А теперь два –—
большинство приводов обладает крайне плохим постоянством и при последовательном чтении субканальных данных секторов X, Y и Z, нам могут возвратиться, например, данные X, X, X или Y, Z, X или Y, Z, Z или любая другая комбинация последних.
Допустим, канал подкода одного из секторов содержит ключевую метку. Допустим, мы пытаемся ее прочитать. Но прочитаем ли? А вот это как раз и не факт! Если сервоинформация окажется слегка искажена, мы вообще не сможем разобраться субканальные данные каких именно секторов мы прочитали и входит ли наш сектор в их перечень или нет. Единственный выход –— воспользоваться качественным читающим приводом, обладающим хорошим постоянством чтения субканальных данных.
И последнее. Записываемые и перезаписываемые диски по ряду характеристик значительно отличаются от штампованных CD-ROM. ATIP[Y9] [n2k10] [1]
представлять думаю нет необходимости? Еще существует такая вещь как TDB (Track Descriptor Block –—
блок описания трека), среди прочей информации сообщающий мощность лазера и иже с ней. На CD-ROM дисках, ничего подобного разумеется нет. Непосредственно подделать природу CD-ROM диска невозможно, но существует множество утилит, перехватывающих все обращения к приводу и возвращающих то, что "нужно", а не то, что есть на самом деле.
На этом нашуу кратнуюкраткую экскурсию "по зоопарку защитных механизмов" можно считать законченным. Затем, по мере углубления в книгу, каждый из этих эскпонатовэкспонатов
будет рассмотрен во всех подробностяхей.
…обход защиты от копирования совсем не тоже самое, что и нарушение авторских прав! Законы многих стран (в том числе и Российской федерации) явным образом разрешают создание резервных копий лицензионного носителя. В тоже самое время, нет такого закона, который бы запрещал "взлом" легально приобретенного экземпляра программы. Лицензионное соглашение вправе запрещать, что угодно, однако, статуса закона оно не имеет. Нарушая лицензионное соглашение вы автоматически разрываете договор с продавцом программы, а, значит, лишаетесь всех обещанных им льгот и гарантий. Приблизительно тоже самое происходит, когда вы путем замыкания таких-то ножек процессора разблокируете его тактовую частоту.Посадить вас не посадят, но и сожженный процессор (если он вдруг сгорит) вам не обменяют. С другой стороны, распространение взломанных программ уже попадает под статью и потому, лучше не рисковать.
Измерение угла между секторами
Услышав, что некоторые защитные механизмы измеряют угол между первым и последним логическим блоком на лазерном диске, я задумался: а как они, собственно, это делают? Поскольку, самих защищенных программ в моем распоряжении не было, а технические детали разработчиками защит умалчивались, пришлось заняться логическими рассуждениями и практическими экспериментами. Ценой пары пачек безнадежно загубленных болванок CD-R и суток свободного времени, фирменный секрет был раскрыт и создана вполне работоспособная защита от копирования. Но все по порядку.Известно, что лазерные диски представляют собой устройство последовательного доступа с ускоренной переметкой, осуществляемой радиальным перемещением головки вдоль спиральной дорожки. Переместившись на некоторое расстояние, головка сама наводится на новую дорожку и дожидается прихода ближайшей синхропоследовательности, отмечающей начало каждого сектора. Прочитав, содержащийся в заголовке сектора адрес, головка сравнивает текущий адрес с искомым и, при необходимости, совершает еще одно перемещение вперед или назад. Этот процесс повторяется до тех пор, пока головка не приблизится к искомому сектору на достаточно близкое расстояние (в пределах одного оборота диска). Теперь головка прекращает суетиться и начинает спокойно ждать, пока сектор сам не приплывает в ее поле зрения.
Предположим, что поиск нужной дорожки всегда занимает одно и тоже время (хотя, это и не совсем так, но в качестве отправной точки рассуждений такое допущение вполне сойдет, поскольку позиционирование на сектора, находящиеся на соседних витках спирали, осуществляется путем отклонения головки в магнитом поле, т.е. происходит практически мгновенно, и только при позиционировании на удаленные сектора головка движется на "салазках" специальным приводным механизмом, работающим со скоростью черепахи). Тогда полное время доступа к сектору будет напрямую зависеть от угла между данным и последним прочитанным сектором (рис. 9.5). Соответственно, измерив время доступа, мы сможем вычислить угол.
Единственная проблема заключается в определении времени позиционирования головки. Поскольку оно сильно варьируется от привода к приводу, то закладываться на абсолютное время доступа нельзя. Однако, относительные изменения видны вполне отчетливо. Последовательно гоняя головку между сектором 0 и секторами X, X+1, X+2, X+3… мы будем наблюдать "волнообразные" колебания полного времени доступа. Гребень волны соответствует максимальному углу между этими секторами, а "впадина" — минимальному (в этом случае нужный сектор попадает в головку сразу же после завершения процесса позиционирования). Запомнив, какие сочетания секторов соответствуют минимуму, а какие — максимуму, попытаемся "натравить" эту комбинацию на дубликат диска.
Что, не получилось? Действительно, различные партии болванок CD-R отформатированы далеко не идентичным образом и плотность спиральной дорожки у них различна. А раз так, то различным оказывается и угол между нашими секторами, причем эти различия стремительно нарастают с удалением секторов друг от друга. Предположим, что средняя длина секторов оригинала и дубликата отличается на 0,01%. Тогда, при условии, что полная емкость диска составляет ~350 000 секторов, изменение угла между первым и последним сектором диска составят 3,5% — а это вполне измеряемая величина! Причем, на практике указанная точность разметки практически никогда не наблюдается и при копировании эталонного диска на болванки других производителей, "поворот" угла порой достигал 180 градусов, т. е. половины оборота диска!

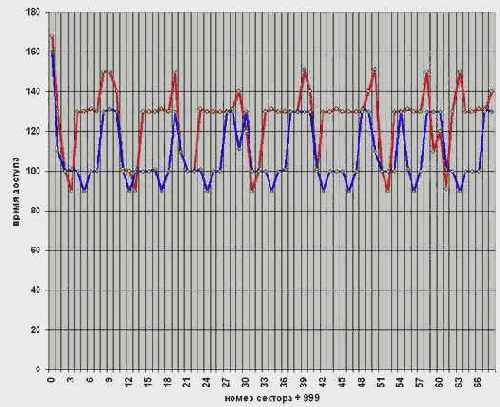

Рис. 9.5. унок 27 0х02A Измерение угла между секторами
Запустив ее программу, измеряющую межсекторные углы [Y198] на выполнение и дав приводу CD-ROM вволю "прошуршать" головкой (собственно, по этому "шуршанию" алгоритм работы защиты и распознается), мы обнаружим, что время доступа к секторам с различными номерами изменяется весьма любопытным образом.
Четыре или пять соседних секторов читаются приблизительно с одинаковой скоростью, а затем кривая резко изгибается, изменяя время доступа чуть ли не вдвое! Однако, спустя один или несколько секторов, время доступа вновь скачкообразно изменяется. Чередование пиков и провалов обнаруживает достаточно строгую периодичность, отклоняющуюся от всего среднего положения всего на несколько секторов, что, судя по всему вызвано, непостоянством времени перемещения оптической головки. Естественно, чем сильнее "раздолбан" дисковод, тем с меньшей точностью удается определить период, однако, при большом количестве замеров величина погрешности окажется относительно невелика.
На рис. 9.6 приведены профили спиральных дорожек двух различных болванок. Темно-серая (на цветном рисунке красная) кривая соответствует болванке Imation, а черная (на цветном рисунке голубая) — болванке TDK. Обратите внимание, насколько отличается один график от другого!
Рис. 9.6. унок 28 0x031 Профиль спиральной дорожки диска Imation (темно-серая кривая) и TDK (черная кривая).
Как подключить дамп памяти
"…в отделе программ весь пол был усеян дырочками от перфокарт и какие-то мужики ползали по раскатанной по полу 20-метровой распечатке аварийного дампа памяти с целью обнаружения ошибки в распределителе памяти ОС-360. К президенту подошел начальник отдела и сообщил, что есть надежда сделать это еще к обеду"Ю.Антонов "Юность Гейтса"
Дамп памяти (memory dump, также называемый "корой" [от английского core –— сердцевина], crash- или аварийным дампом), сброшенный системой при возникновении критической ошибки –— не самое убедительное средство для выявления причин катастрофы, но ничего другого в руках администратора зачастую просто не бывает. Последний вздох операционной системы, похожий на дурно пахнущую навозную кучу, из которой высовывается чей-то наполовину разложившийся труп, мгновенным снимком запечатленный в момент неустранимого сбоя –— вот что такое дамп памяти во время крушения системы! Копание в нем вряд ли доставит вам удовольствие. Не исключено, что истинного виновника краха системы вообще не удастся найти. Допустим, некий некорректно работающий драйвер вторгся в область памяти, принадлежащую другому драйверу, и наглым образом затер критические структуры данных, сделав из чисел "винегрет". К тому моменту, когда драйвер-жертва пойдет вразнос, драйвер-хищник может быть вообще выгружен из системы, и определить его причастность к крушению системы по одному лишь дампу практически нереально.
Тем не менее, полностью игнорировать факт существования дампа, право же, не стоит. В конце концов, до возникновения инактивных отладчиков ошибки в программах приходилось искать именно так. Избалованность современных программистов визуальными средствами анализа, увы, не добавляет им уверенности в тех ситуациях, когда неумолимая энтропия оставляет их со своими проблемами один на один. Но довольно лирики. Переходим к делу, расписывая каждое действие по шагам.
Первым делом, необходимо войти в конфигурацию системы Пуск à Настройка à Панель управления à Система
(Start à Settings à Control Panel à System) и убедиться, что настройки дампа соответствуют предъявляемым к ним требованиям Дополнительно à Загрузка и восстановление à Отказ системы (Startup/Shutdown à Recovery) в Windows 2000 RUS и Windows NT 4.0 ENG соответственно). Операционная система Windows 2000 поддерживает три разновидности дампов памяти: малый дамп памяти (small memory dump), дамп памяти ядра (kernel memory dump) и полный дамп памяти (complete dump memory). Для изменения настроек дампа вы должны иметь права администратора.
Малый дамп памяти занимает всего лишь 64 Кбайта (а отнюдь не 2 Мбайта, как утверждает контекстная помощь) и включает в себя:
q копию "голубого экрана смерти";
q перечень загруженных драйверов;
q контекст обрушившегося процесса со всеми его потоками;
q первые 16 Кбайт содержимого ядерного стека "обрушившегося" потока.
Разочаровывающие малоинформативные сведения! Непосредственный анализ дампа дает нам лишь адрес возникновения ошибки и имя драйвера, к которому этот адрес принадлежит. При условии, что конфигурация системы не была изменена после возникновения сбоя, мы можем загрузить отладчик и дизассемблировать подозреваемый драйвер, но это мало что даст. Ведь содержимое сегмента данных на момент возникновения сбоя нам неизвестно, более того —? мы не можем утверждать, что видим те же самые машинные команды, что вызвали сбой. Поэтому малый дамп памяти полезен лишь тем администраторам, которым достаточно одного лишь имени нестабильного драйвера. Как показывает практика, в подавляющем большинстве случаев этой информации оказывается вполне достаточно. Разработчикам драйвера отсылается гневный "бан-рапорт" (вместе с дампом!), а сам драйвер тем временем заменяется другим –— более новым и надежным.
По умолчанию малый дамп памяти записывается в каталог %SystemRoot%\Minidump, где ему присваивается имя Mini, дата записи дампа и порядковый номер сбоя на данный день. Например Mini110701-69.dmp –— 69 дамп системы от 07 ноября 2001 года (не пугайтесь! это просто я отлаживал драйвера).
Дамп памяти ядра содержит намного более полную информацию о сбое и включает в себя всю память, выделенную ядром и его компонентами (драйверами, уровнем абстракции от оборудования и т. д.), а также копию "голубого экрана смерти". Размер дампа памяти ядра зависит от количества установленных драйверов и варьируется от системы к системе. Контекстная помощь утверждает, что эта величина составляет от 50 до 800 Мбайт. Ну, на счет 800 Мбайт авторы явно "загнули", и объем в 50–—100 Мбайт выглядит более вероятным (техническая документация на систему сообщает, что ориентировочный размер дампа ядра составляет треть объема физической оперативной памяти, установленной на системе). Это наилучший компромисс между накладными расходами на дисковое пространство, скорости сброса дампа и информативностью последнего. Весь "джентльменский" минимум информации –— в вашем распоряжении. Практически все типовые ошибки драйверов и прочих ядерных компонентов могут быть локализованы с точностью до байта, включая и те, что вызваны физическим сбоем аппаратуры (правда, для этого вы должны иметь некоторый "патологоанатомический" опыт исследования "трупных" дампов системы). По умолчанию дамп памяти ядра записывается в файл %SystemRoot%\Memory.dmp, затирая или не затирая (в зависимости от текущих настроек системы) предыдущий дамп.
Полный дамп памяти включает в себя все содержимое физической памяти компьютера, занятое как прикладными, так и компонентами ядра системы. Полный дамп памяти оказывается особенно полезным при отладке ASPI/SPTI-приложений, которые в силу своей специфики могут "уронить" ядро даже с прикладного уровня.
Несмотря на довольно большой размер, равный размеру оперативной памяти, полный дамп остается наиболее любимым дампом всех системных программистов (системные же администраторы в своей массе предпочитают малый дамп). Это не покажется удивительным, если вспомнить, что объемы жестких дисков давно перевалили за отметку 100 Гбайт, а оплата труда системных программистов за последние несколько лет даже несколько возросла. Лучше иметь невостребованный полный дамп под рукой, чем кусать локти при его отсутствии. По умолчанию полный дамп памяти записывается в файл %SystemRoot%\Memory.dmp, затирая или не затирая (в зависимости от текущих настроек системы) предыдущий дамп.
Выбрав предпочтительный тип дампа, давайте совершим учебный "падение" системы, отрабатывая методику его анализа в "полевых" условиях. Для этого нам понадобится:
q комплект разработчика драйверов (Driver Development Kit или сокращенно DDK), бесплатно распространяемый фирмой Microsoft и содержащий в себе подробную техническую документацию по ядру системы; несколько компиляторов Си/Си++ и ассемблера, а также достаточно "продвинутые" средства анализа дампа памяти;
q драйвер W2K_KILL.SYS или любой другой драйвер-убийца операционной системы, например BDOS.EXE от Марка Русиновича, позволяющий получить дамп в любое удобное для нас время, не дожидаясь возникновения критической ошибки (бесплатную копию программы можно скачать с адреса http://www.sysinternals.com);
q файлы символьных идентификаторов (symbol files), необходимые отладчикам ядра для его нормального функционирования и делающие дизассемблерный код более наглядным. Файлы символьных идентификаторов входят в состав "зеленого" набора MSDN, но, в принципе, без них можно и обойтись, однако переменная окружения _NT_SYMBOL_PATH по любому должна быть определена, иначе отладчик i386kd.exe работать не будет;
q одна или несколько книжек, описывающих архитектуру ядра системы.
Очень хороша в этом смысле книга " Внутреннее устройство Windows 2000" Марка Руссиновича и Дэвида Соломона, интересная как системным программистам, так и администраторам.
Итак, установив DDK на свой компьютер и завершив все приложения, запускаем драйвер-убийцу и… под "скрипящий" звук записывающегося дампа, система немедленно выбрасывает "голубой экран смерти" (BSOD — Blue Screen Of Death), свидетельствующий о возникновении неустранимого сбоя системы с краткой информацией о нем, кратко информирующий нас о причинах сбоя (см. рис. 3.4 xx).
*** STOP: 0x0000001E (0xC0000005, 0xBE80B000, 0x00000000, 0x00000000)
KMODE_EXEPTION_NOT_HALTED
*** Address 0xBE80B000 base at 0xBE80A000, Date Stamp 389db915 – w2k_kill.sys
Beginning dump of physical memory
Dumping physical memory to disk: 69
Рис.унок 3.4. "Голубой экран смерти" (BSOD – Blue Screen Of Death), свидетельствующий о возникновении неустранимого сбоя системы с краткой информацией о нем
Для большинства администраторов "голубой экран смерти" означает лишь одно –— системе "поплохело" настолько, что она предпочла смерть позору неустойчивого функционирования. Что же до таинственных надписей, сопровождающих эти экраны, то они остаются сплошной загадкой. Но только не для настоящих профессионалов!
Мы начнем с левого верхнего угла экрана и, зигзагами спускаясь вниз, трассируем все надписи по порядку.
q *** STOP: — буквально означает "останов [системы]" и не несет в себе никакой дополнительной информации;
q 0x0000001E — представляет собой код Bug Check, содержащий категорию сбоя. Расшифровку кодов Bug Check можно найти в DDK. В данном случае это 0x1E –— KMODE_EXEPTION_NOT_HALTED, о чем и свидетельствует символьное имя расположенное строкой ниже. Краткое объяснение некоторых, наиболее популярных кодов Bug Check приведено в таблице 3.1.
Определение рейтинга популярности кодов Bug Check осуществлялось путем подсчета упоминаний о них в конференциях Интернет (спасибо старику Googl'у). Полноту фирменной документации она, разумеется, не заменяет, но некоторое представление о целесообразности скачивания 70 Мбайт DDK все-таки дает;
q "арабская вязь" в круглых скобках –— это четыре Bug Check-параметра, физический смысл которых зависит от конкретного кода Bug Check и вне его контекста теряет всякий смысл; применительно к KMODE_EXEPTION_NOT_HALTED –— первый Bug Check-параметр содержит номер возбужденного исключения. Судя по таблице 3.1, это –— STATUS_ACCESS_VIOLATION –— доступ к запрещенному адресу памяти –— и четвертый Bug Check-параметр указывает какой именно. В данном случае он равен нулю, следовательно, некоторая машинная инструкция попыталась совершить обращение по null-pointer, соответствующему инициализированному указателю, ссылающемуся на невыделенный регион памяти. Ее адрес содержится во втором Bug Check-параметре. Третий Bug Check-параметр в данном конкретном случае не определен;
q *** Address 0xBE80B00 –— это и есть тот адрес, по которому произошел сбой. В данном случае он идентичен второму Bug Check-параметру, однако так бывает далеко не всегда (коды Bug Check собственно и не подряжались хранить чьи-либо адреса).
q base at 0xBE80A00 –— содержит базовый адрес загрузки модуля-нарушителя системного порядка, по которому легко установить "паспортные" данные самого этого модуля.
Внимание!
Далеко не во всех случаях правильное определение базового адреса вообще возможно.
Воспользовавшись любым подходящим отладчиком (например, Soft-Ice от Нумега или i386kd от Microsoft), введем команду, распечатывающую перечень загруженных драйверов с их краткими характеристиками (в i386kd это осуществляется командой !drivers).
Как одним из вариантов, можно воспользоваться утилитой drivers.exe, входящей в NTDDK. но, какой бы вы путь не избрали, результат будет приблизительно следующим:
kd> !drivers!drivers
Loaded System Driver Summary
Base Code Size Data Size Driver Name Creation Time
80400000 142dc0 (1291 kb) 4d680 (309 kb) ntoskrnl.exe Wed Dec 08 02:41:11 1999
80062000 cc20 ( 51 kb) 32c0 ( 12 kb) hal.dll Wed Nov 03 04:14:22 1999
f4010000 1760 ( 5 kb) 1000 ( 4 kb) BOOTVID.DLL Thu Nov 04 04:24:33 1999
bffd8000 21ee0 ( 135 kb) 59a0 ( 22 kb) ACPI.sys Thu Nov 11 04:06:04 1999
be193000 16f60 ( 91 kb) ccc0 ( 51 kb) kmixer.sys Wed Nov 10 09:52:30 1999
bddb4000 355e0 ( 213 kb) 10ac0 ( 66 kb) ATMFD.DLL Fri Nov 12 06:48:40 1999
be80a000 200 ( 0 kb) a00 ( 2 kb) w2k_kill.sys Mon Aug 28 02:40:12 2000
TOTAL: 835ca0 (8407 kb) 326180 (3224 kb) ( 0 kb 0 kb)
Обратите внимание на выделенную полужирным черным цветом строку с именем w2k_kill.sys, найденную по ее базовому адресу 0xBE80A00. Это и есть тот самый драйвер, который нам нужен! А впрочем, этого можно и не делать, поскольку имя "неправильного" драйвера и без того присутствует на "голубом экране смерти";
q две нижние строки отражают прогресс "сброса" дампа на диск, развлекая администратора чередой быстро меняющихся циферок на это время.
Таблица 3.1. Физический смысл наиболее популярных кодов Bug Check с краткими пояснениями
|
Категория |
Описание |
|
|
hex-код |
Символьное имя |
|
|
0x0A |
IRQL_NOT_LESS_OR_EQUAL |
Драйвер попытался обратиться к странице памяти на уровне DISPATCH_LEVEL или более высоком, что и привело к краху, поскольку менеджер виртуальной памяти работает на более низком уровне; источником сбоя может быть и BIOS, и драйвер, и системный сервис (особенно этим грешат вирусные сканеры и FM-тюнеры); как вариант –— проверьте кабельные терминаторы на SCSI-накопителях и Master/Slayer на IDE, отключите кэширование памяти в BIOS; если и это не поможет, обратитесь к четырем параметрам кода Bug Check, содержащим ссылку на память, к которой осуществлялся доступ, уровень IRQ (Interrupt ReQuest), тип доступа (чтение/запись) и адрес машинной инструкции драйвера |
|
0x1E: |
KMODE_EXCEPTION_NOT_HANDLED |
Компонент ядра возбудил исключение и "забыл" его обработать; номер исключения содержится в первом Bug Check-параметре; обычно он принимает одно из следующих значений: 0x80000003 (STATUS_BREAKPOINT): встретилась программная точка останова –— отладочный рудимент, по небрежности не удаленный разработчиком драйвера; (0xC0000005) STATUS_ACCESS_ VIOLATION: доступ к запрещенному адресу (четвертый Bug Check-параметр уточняет к какому) –— ошибка разработчика; (0xC000021A) STATUS_SYSTEM_ PROCESS_TERMINATED: сбой процессов CSRSS и/или Winlogon, источником которого могут быть как компоненты ядра, так и пользовательские приложения; обычно это происходит при заражении машины вирусом или нарушении целостности системных файлов; (0xC0000221) STATUS_IMAGE_ CHECSUM_MISMATCH: целостность одного из системных файлов оказалась нарушена; второй Bug Check-параметр содержит адрес машинной команды, возбудившей исключение |
|
0x24 |
NTFS_FILE_SYSTEM |
Проблема с драйвером NTFS.SYS, обычно возникающая вследствие физического разрушения диска, реже –— при остром недостатке физической оперативной памяти |
|
0x2E |
DATA_BUS_ERROR |
Драйвер обратился по несуществующему физическому адресу; если только это не ошибка драйвера; оперативная память и/или кэш-память процессора (видеопамять) неисправны или же работают на запредельных тактовых частотах |
|
0x35 |
NO_MORE_IRP_STACK_LOCATIONS |
Драйвер более высокого уровня обратился к драйверу более низкого уровня посредством IoCallDriver-интерфейса, однако свободного пространства в стеке IRP (I/O Request Packet) не оказалось и передать весь IRP-пакет целиком не удалось; это гибельная ситуация, не имеющая прямых решений; попытайтесь удалить один или несколько наименее нужных драйверов, быть может тогда система заработает |
|
0x3F |
NO_MORE_SYSTEM_PTES |
Результат сильной фрагментации таблицы страниц PTE (Page Table Entry), приводящей к невозможности выделения затребованного драйвером блока памяти; обычно это характерно для аудио- или видеодрайверов, манипулирующих огромными блоками памяти и к тому же не всегда их вовремя освобождающих; для решения проблемы попробуйте увеличить количество PTE (до 50 000 максимум) в следующей ветке реестра: HLLM\SYSTEM\CurrentControlSet\ Control\SessionManager\ Memory Management\SystemPages |
|
0x50 |
PAGE_FAULT_IN_NONPAGED_AREA |
Обращение к несуществующей странице памяти, вызванное либо неисправностью оборудования (как правило –— оперативной, видео или кэш-памяти), либо некорректно спроектированным сервисом (этим грешат многие антивирусы, в том числе Касперский и Доктор Веб), либо разрушениями NTFS-тома (запустите программу chkdsk.exe с ключами /f и /r), также попробуйте запретить кэширование памяти в BIOS |
|
0x58 |
FTDISK_INTERNAL_ERROR |
Сбой RAID-массива, –— при попытке загрузки с основного диска система обнаружила, что он поврежден, тогда она обратилась к его зеркалу, но таблицы разделов не оказалось и там. |
|
0x76 |
PROCESS_HAS_LOCKED_PAGES |
Драйвер не смог освободить залоченные [Y94] [n2k95] страницы после завершения операции ввода-вывода; для определения имени дефективного драйвера следует обратиться к ветке HKLM\SYSTEM\CurrentControlSet\ Control\Session Manager\ Memory Management, и установить параметр TrackLockedPages типа DWORD в значение 1, потом перезагрузить систему, после чего та будет сохранять трассируемый стек и, если нехороший драйвер вновь начнет чудить, возникнет BSOD с кодом Bug Check: 0xCB, позволяющим определить виновника |
|
0x77 |
KERNEL_STACK_INPAGE_ERROR |
Страница данных памяти ядра по техническим причинам недоступна, если первый код Bug Check не равен нулю, то он может принимать одно из следующих значений: (0xC000009A) STATUS_INSUFFICIENT_RESOURCES –— недостаточно системных ресурсов; (0xC000009C) STATUS_DEVICE_DATA_ ERROR –— ошибка чтения с диска (bad-сектор?); (0xC000009D) STATUS_DEVICE_NOT_ CONNECTED –— система не видит привод (неисправность контроллера, плохой контакт шлейфа); (0xC000016A) STATUS_DISK_ OPERATION_FAILED –— ошибка чтения диска (bad-сектор или неисправный контроллер); (0xC0000185) STATUS_IO_DEVICE_ ERROR –— неправильное "термирование" SCSI-привода или конфликт IRQ IDE-приводов; нулевое же значение первого кода Bug Check указывает на неизвестную аппаратную проблему; такое сообщение может появляться и при заражении системы вирусами, и при разрушении диска старыми "докторами", и при отказе RAM –— войдите в консоль восстановления и запустите программу chkdsk.exe с ключом /r |
|
0x7A |
KERNEL_DATA_INPAGE_ERROR### |
Страница данных памяти ядра по техническим причинам недоступна, второй Bug Check-параметр содержит статус обмена, четвертый –— виртуальный страничный адрес, загрузить который не удалось; возможные причины сбоя — те же дефектные сектора, попавшие в файл-подкачки pagefile.sys, сбои дискового контроллера, ну и вирусы, наконец |
|
0x7B |
INACCESSIBLE_BOOT_DEVICE |
Загрузочное устройство недоступно, –— таблица разделов повреждена или не соответствует файлу boot.ini; также такое сообщение появляется при замене материнской платы с интегрированным IDE-контроллером (или замене SCSI-контроллера), поскольку всякий контроллер требует "своих" драйверов и при подключении жесткого диска с установленной Windows NT на компьютер, оснащенный несовместимым оборудованием, операционная система просто откажется грузиться и ее необходимо будет переустановить (опытные администраторы могут переустановить непосредственно сами дисковые драйвера, загрузившись с консоли восстановления); также не помешает проверить общую исправность оборудования и наличие вирусов на диске |
|
0x7F |
UNEXPECTED_KERNEL_MODE_TRAP |
Исключение процессора, необработанное операционной системой; обычно возникает вследствие неисправности оборудования (как правило –— разгона CPU), его несовместимости с установленными драйверами или алгоритмическими ошибками в самих драйверах; проверьте исправность оборудования и удалите все посторонние драйвера; первый Bug Check-параметр содержит номер исключения и может принимать следующие значения: 0x00 –— попытка деления на нуль; 0x01 –— исключение системного отладчика; 0x03 –— исключение точки останова; 0x04 –— переполнение; 0x05 –— генерируется инструкцией BOUND; 0x06 –— неверный опкод; 0x07 –— двойной отказ (Double Fault); описание остальных исключений содержится в документации на процессоры Intel и AMD |
|
0xC2 |
BAD_POOL_CALLER |
Текущий поток вызвал некорректный pool-request, что обычно происходит по причине алгоритмической ошибки, допущенной разработчиком драйвера; однако, судя по всему, и сама система не остается без ошибок, поскольку для устранения этого "голубого экрана смерти" Microsoft рекомендует установить SP2 |
|
0xCB |
DRIVER_LEFT_LOCKED_PAGES_IN_ PROCESS |
После завершения процедуры ввода/вывода, драйвер не может освободить заблокированные страницы (см. PROCESS_HAS_LOCKED_PAGES); первый Bug Check-параметр содержит вызываемый, а второй Bug Check-параметр, вызывающий адрес; последний, четвертый параметр указывает на UNICODE-строку с именем драйвера |
|
0xD1 |
DRIVER_IRQL_NOT_LESS_OR_EQUAL |
То же самое, что и IRQL_NOT_LESS_OR_EQUAL |
|
0xE2 |
MANUALLY_INITIATED_CRAS |
Сбой системы, спровоцированный вручную, путем нажатия "горячей" комбинации клавиш HKLM\System\CurrentControlSet\ Services\i8042prt\Parameters содержит ненулевое значение |
|
0x7A |
KERNEL_DATA_INPAGE_ERROR |
Страница данных памяти ядра по техническим причинам недоступна, второй Bug Check-параметр содержит статус обмена, четвертый –— виртуальный страничный адрес, загрузить который не удалось; возможные причины сбоя — те же дефектные сектора, попавшие в файл pagefile.sys, сбои дискового контроллера, ну и вирусы, наконец |
Как восстановить не читающийся CD?
"bad sector не волк–— в лес не убежит"народная мудрость
Лазерные диски –— не слишком-то надежные носители информации. Даже при бережном обращении с ними вы не застрахованы от появления царапин и загрязнения поверхности (порой диск "фрезерует" непосредственно сам привод и вы бессильны этому противостоять). Но даже вполне нормальный на вид диск может содержать внутренние дефекты, приводящие к его полной или частичной не читаемости на штатных приводах. Особенно это актуально для дисков CD-R/CD-RW дисков, качество изготовления которых все еще оставляет желать лучшего, а процесс записи сопряжен с появлением различного рода ошибок.
Однако даже при наличии физических разрушений поверхности лазерный диск может вполне нормально читаться за счет огромной избыточности хранящихся на нем данных, но затем, по мере разрастания дефектов, корректирующей способности кодов Рида-Соломона неожиданно перестает хватать и диск без всяких видимых причин отказывает читаться, а то и вовсе не опознается приводом.
К счастью, в подавляющем большинстве случаев хранимую на диске информацию все еще можно спасти и этота разделглава рассказывает как.
Каналы подкода
Среди прочей служебный информации во фреймовый кадр входит один байт субкода (sub-channel byte), так же иногда называемый байтом субканала или управляющим байтом (см.рис. 1.160х017). Субканальные данные полностью изолированы от содержимого сектора и в некотором роде ведут себя точно так же, как и множественные потоки данных в файловой системе NTFS (читайте "Основы Windows NT и NTFS" Хелен Кастер). Рисунок 0x016, уже разобранный нами выше, все это наглядно иллюстрирует.

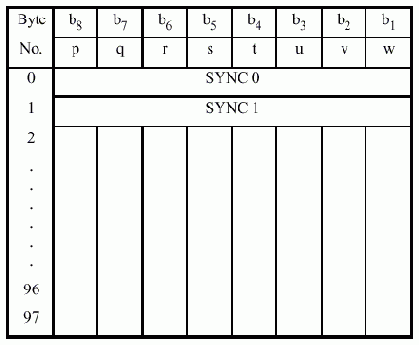

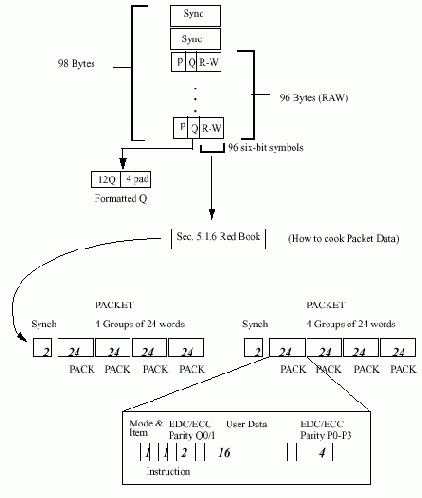

Рис. 1.6. Организация субканальных данных
Субканальные данные полностью изолированы от содержимого сектора и в некотором роде ведут себя точно так же, как и множественные потоки данных в файловой системе NTFS (читайте "Основы Windows NT и NTFS" Хелен Кастер). Все это наглядно иллюстрирует рис. 1.7.

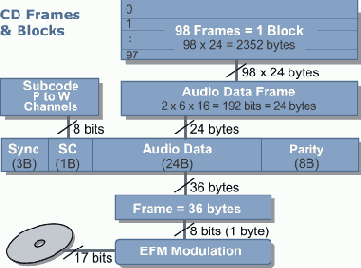

Рис. 1.7. Иерархия различных структур данных
Каждый из восьми битов, слагающих байт субкода, обозначается заглавной латинской буковой P, Q, R, S, T, U, V и W соотвественно. Одноименные биты субканальных байтов всех фреймов объединяются в так называемые каналы субдкода. Каналы состоят из секций, каждая из которых образуется путем объединения субканальных данных из 98 фреймов, что соответствует одному сектору (см. рис. 1.60x039). Однако, границы секций и секторов могут и не совпадать, поэтому для гарантированного извлечения одной секции с диска мы должны прочесть два сектора. Первые два байта секции задействованы для синхронизации, а 96 отданы под действительные данные. Путем несложных расчетов можно вычислить, что на каждый канал приходится ровно по 16 байт "сырых", еще не обработанных данных.
Данные каналов P и Q поступают в виде уже готовом к употреблению, причем значимыми из них являются только первые 12 байт, а остальные используются для выравнивания. Данные каналов P—-W перед употреблением должны быть специальным образом "приготовлены" (cook). 96 составляющих их 6-битных символов разбиваются на 4-группы, состоящие их 24 слов.
Каждое такая группа называется пакетом (pack) и включает в себя 16 символов пользовательских данных и 2 + 4 cимвола корректирующих кодов EDC/ECC.
Рисунок 7 0х039 Организация субканальных данных
Но что за информация хранится в каналах подкода? Согласно стандарту ECMA-130, "нормальные" компакт-диски задействуют лишь два канала: P и Q.
Канал P содержит в себе маркер окончания текущего трека (см. дорожка) и указатель на следующий трек, а канал Q используется для хранения сервоинформации, определяющий текущую позицию данного блока на диске, и является важнейшим каналом из всех.
Структурно канал Q состоит из следующих частей: четырех управляющих битов, соответствующих полю Control; четырех адресных битов, соответствующих полю q-Mode (ADR); 72-битов Q-данных, соответствующих полю q-Data и 16-битов контрольной суммы, соответствующих полю CRC (см. рис. 1.80x021).
Таблица 1.1. Формат данных Q-подканала
|
Байт |
Описание |
|
|
0 |
Control/ADR |
|
|
1 |
TNO (Track Number —– номер трека) |
|
|
2 |
INDEX (номер индекса) |
|
|
3 |
P-Min |
Положение головки относительно начала трека (относительный адрес) |
|
4 |
P-SEC |
|
|
5 |
PFrame[4][Y31] [n2k32] |
|
|
6 |
ZERO |
|
|
7 |
A-MIN |
Положение головки относительно начала диска (абсолютный адрес) |
|
8 |
A-SEC |
|
|
9 |
AFrame |
|
|
10 |
CRC |
|
|
11 |
||
|
12 |
Оставлено для выравнивания |
|
|
13 |
||
|
14 |
||
|
15 |
Кастрированный Урезанный Lead-outLead-Out
Другой популярный способ воспрепятствовать прослушиваю аудиодисков в компьютерных CD-приводах состоит в искажении содержимого TOC таким образом, чтобы указатель на область Lead-outLead-Out область указывал не на реальную областьый Lead-outLead-Out, а на гораздо более близкое к началу диска местоа. Подавляющее большинство бытовых аудио проигрывателей игнорирует значение этого поля (оно им действительно ни к чему), а вот компьютерные приводы CD-ROM при достижении фиктивнойго области Lead-outLead-Out ведут себя менее предсказуемо. Часть из них послушно прерывает воспроизведение в указанное в TOC'е время. Часть— – просто "зависает", тщетно пытаясь найти фиктивную областьый Lead-outLead-Out там, где еего и в помине нет (причем, это может случиться и до начала проигрывания диска, —– сразу же после загрузки диска в привод!). Правда, некоторые проводы приводы все-таки "догадываются" о том, что TOC предумышленно искажен (а, может, просто игнорируют его) и успешно обходят такую защиту, но закладываться на это я бы все- таки не стал.Для создания защищенного диска нам потребуется любой обычный аудиодиск (который мы, собственно, и будет защищать) и какой- ни будь копировщик защищенных программ (например, Alcohol 120% или Clone CDCloneCD). Поддержка режима RAW DAO пишущим приводом необязательна.
Сняв образ защищаемого диска, откроем сформированный копировщиком CCD-файл и найдем в нем следующую текстовую строку "point=0xa2". Это и есть тот entry, который собственно и указывает на область Lead-outLead-Out область, чей абсолютный адрес хранится в полях PMin, PSec и PFrame, представляющих собой минуты, секунды и фреймы соответственно. Уменьшим абсолютный адрес до любого разумного времени (например, до 28 секунд) и не забыв сохранить изменения в файле, запишем отредактированный образ на диск CD-R/CD-RW диск. Дав записанному диску немного "остыть" (шутка!) извлечем его из привода и установим егозаснуем в бытовой аудио проигрыватель. С вероятностью близкой к единице защищенный диск должен воспроизводиться вполне нормально (однако, шансы нарваться на конфликт у вас все-таки есть). Теперь вернем "подопытного" обратно в компьютерный CD-ROM. Привод, едва начав воспроизведение, послушно прерывает проигрывание диска на 28-й'ой секунде.
На самом же деле такую защиту очень легко обойти. Сняв образ диска с помощью копировщика CloneCD, просто отредактируйте TOC, установив указатель Lead-outLead-Out на его законное положение. Для определения последнего достаточно вручную просмотреть содержимое Q-канала подкода в поисках трека поле TNO которого содержит значение 0xAA. Впрочем, копировщик CloneCD способен снимать такие защиты и самостоятельно.
Кодировщик (encoder)
Существует, по меньшей мере, два типа кодеров Рида-Соломона: несистематические и систематическиекодировщики.
Вычисление несистематических корректирующих кодов Рида-Соломона осуществляется умножением информационного слова на порожденный полином, в результате чего образуется кодовое слово, полностью отличающееся от исходного информационного слова, а потому для непосредственного употребления категорически непригодное. Для приведения полученных данных в исходный вид мы должны в обязательном порядке выполнить ресурсоемкую операцию декодирования, даже если данные не искажены и не требуют восстановления!
При систематическом кодировании, напротив, исходное информационное слово останется неизменным, а корректирующие коды (часто называемые символами четности) добавляются в его конец, благодаря чему к операции декодирования приходится прибегать лишь в случае действительного разрушения данных. Вычисление несистематических корректирующих кодов Рида-Соломона осуществляется делением
информационного слова на порожденный полином. При этом, все символы информационного слова сдвигаются на n– k байт влево, а на освободившееся место записывается 2t байт остатка (рис. 21.1).
Рис. 21.1. 0x335 Устройство кодового слова
Поскольку, рассмотрение обоих типов кодировщиков заняло бы слишком много места, сосредоточим свое внимание на одних лишь систематических кодерахкодировщиках, как на наиболее популярных.
Рис. 1.1. 0x335 устройство кодового слова
Архитектурно, кодировщик представляет собой совокупность сдвиговых регистров (shift registers), объединенных посредством сумматоров и умножителей, функционирующих по правилам арифметики Галуа. Сдвиговый регистр (иначе называемый регистром сдвига) представляет последовательность ячеек памяти, называемых разрядами, каждый из которых содержит один элемент поля Галуа GF(q). СодержащейсяСодержащийся в разряде символ, покидая этот разряд, поступает"выстреливается" на выходную линию.
Одновременно с этим, разряд фиксирует"засасывает" символ, находящийся на его входной линии. Замещение символов происходит дискретно, в строго определенные промежутки времени, называемые тактами.
При аппаратной реализации сдвигового регистра его элементы могут быть объедены как последовательно, так и параллельно. При последовательном объединении пересылка одного m-разрядного символа потребуетем m -тактов, в то время как при параллельном она осуществляется всего за один такт.
Низкая эффективность программных реализаций кодиеровщиков Рида-Соломона объясняется тем, что разработчик не может осуществлять параллельное объединение элементов сдвигового регистра и вынужден работать с той шириной разрядности, которую "навязывает" архитектура данной машины. Однако, создать 4-х элементный 8-битный регистр сдвига параллельного типа на процессорах семейства IA-32 вполне реально.
Примечание
IA-32 (Intel Architecture-32 bit) — общее обозначение 32-разрядной архитектуры процессоров корпорации Intel: i386, i486, Pentium, Pentium Pro, Pentium II и т. п.
Цепи, основанные на регистрах сдвига, обычно называют фильтрами. Блок-схема фильтра, осуществляющего деление полинома на константу, приведена на рис. 21.2. Пусть вас не смущает тот факт, что деление реализуется посредством умножения и сложения. Данный прием базируется на вычислении системы двух рекуррентных равенств с помощью формулы деления полинома на константу посредством умножения и сложения:
rx
rx (1.1)
Здесь: Q(r)(x) и R(r)(x) — соответственно, частное и остаток на r-шаге рекурсии. Поскольку сложение и вычисление, выполняемое по модулю два, тождественны друг другу, для реализации делителя нам достаточно иметь всего два устройства — устройство сложения и устройство умножения, а без устройства вычитания можно обойтись.
Рис. 2.2. Устройство простейшего кодировщика Рида-Соломона
После n-сдвигов на выходе регистра появляется частное, а в самом регистре окажется остаток, который и представляет собой рассчитанные символы четности (они же — коды Рида-Соломона), а коэффициенты умножения с g0 по g(2t – -1) напрямую соответствуют коэффициентам умножения порожденного полинома.
Рис. 1.2. 0x336 устройство простейшего кодера Рида-Соломона
Простейший пример программной реализации такого фильтра приведен в листинге 2.19ниже. Это законченный кодировщикера Рида-Соломона, вполне пригодный для практического использования. Конечно, при желании его можно было бы и улучшить, но тогда неизбежно пострадала бы наглядность и компактность листинга.
Листинг 21.19. Исходный текст простейшего кодиеровщикаа Рида-Соломона
/*----------------------------------------------------------------------------
*
* кодировщик Рида-Соломона
* ========================
*
* кодируемые данные передаются через массив data[i], где i=0..(k-1),
* а сгенерированные символы четности заносятся в массив b[0]..b[2*t-1].
* Исходные и результирующие данные должны быть представлены в полиномиальной
* форме (т. е. в обычной форме машинного представления данных).
* кодирование производится с использованием сдвигового feedback-регистра,
* заполненного соответствующими элементами массива g[] с порожденным
* полиномом внутри, процедура генерации которого уже обсуждалась в
* предыдущей главе.
* сгенерированное кодовое слово описывается следующей формулой:
* с(x) = data(x)*x^(n-k) + b(x), где ^ означает возведение в степень
*
* на основе исходных текстов
* Simon'а Rockliff'а, от 26.06.1991
* распространяемых по лицензии GNU
––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––-*/
encode_rs()
{
int i, j;
int feedback;
// инициализируем поле бит четности нулями
for (i = 0; i < n - k; i++) b[i] = 0;
// обрабатываем все символы
// исходных данных справа налево
for (i = k - 1; i >= 0; i--)
{
// готовим (data[i] + b[n – k –1]) к умножению на g[i]
// т. е.
складываем очередной "захваченный" символ исходных
// данных с младшим символом битов четности (соответствующего
// "регистру" b2t-1, см. рис. 2.2[Y70] ) и переводим его в индексную
// форму, сохраняя результат в регистре feedback
// как мы уже говорили, сумма двух индексов есть произведение
// полиномов
feedback = index_of[data[i] ^ b[n – k - 1]];
// есть еще символы для обработки?
if (feedback != -1)
{
// осуществляем сдвиг цепи bx-регистров
for (j=n-k-1; j>0; j--)
// если текущий коэффициент g – это действительный
// (т.е. ненулевой коэффициент, то
// умножаем feedback на соответствующий g-коэффициент
// и складываем его со следующим элементов цепочки
if (g[j]!=-1) b[j]=b[j-1]^alpha_to[(g[j]+feedback)%n];
else
// если текущий коэффициент g – это нулевой коэффициент,
// выполняем один лишь сдвиг без умножения, перемещая
// символ из одного m-регистра в другой
b[j] = b[j-1];
// закольцовываем выходящий символ в крайний левый b0-регистр
b[0] = alpha_to[(g[0]+feedback)%n];
}
else
{ // деление завершено,
// осуществляем последний сдвиг регистра,
// на выходе регистра будет частое, которое теряется,
// а в самом регистре – искомый остаток
for (j = n-k-1; j>0; j--) b[j] = b[j-1] ; b[0] = 0;
}
}
}
Коды Рида-Соломона в практических реализациях
В предыдущих разделахглавах мы рассмотрели базовый математический аппарат, на который опираются коды Рида-Соломона, и исследовали простейший кодер/декодер, способный исправлять одиночные ошибки и работающий с двумя символами четности. Для подавляющего большинства задач такой корректирующей способности оказывается катастрофически недостаточно, и тогда приходится задумываетсязадумываться о реализации более мощного кодера/декодера.Кодер/декодер, рассматриваемый в настоящей главе, достаточно легкочрезвычайно конфигурируетсяабелен и может быть настроен на работу с любымх количеством символов четности, а это обозначает, что при разумной избыточности он способен исправлять любое мыслимое количество ошибок. Подобная универсальность не проходит даромдаром, и конструкция такого декодера усложнятся более чем в сто(!) раз. Самостоятельное проектирование декодеров Рида-Соломона требует глубоких знаний высшей математики в целом и природы корректирующих кодов в частности, поэтому не смущайтесь, если данная глава поначалу вам покажется непонятной. Это действительно сложные вещи, не допускающие простого объяснения.
С другой стороны, для практического использования корректирующих кодов можно и не вникать в их сущность, просто откомпилировав исходные тексты кодера/декодера Рида-Соломона, приведенные в данной главе. Так же вы можете воспользоваться любой законченной библиотекой, поставляемой сторонними разработчикам. В качестве альтернативного примера в заключении этой главы будет краткно описан интерфейс библиотеки ElByECC.DLL, разработанной компанией "Elaborate Bytes" и распространяемой вместе с популярным копировщиком Clone CD. Известнейший "прожигатель" дисков всех времен и народов Ahead Nero Burning ROM имеет аналогичную библиотеку, размешенную в файле NEWTRF.DLL.
Корни полинома
Коль скоро полином локатора ошибки нам известен, то его корни определяют местоположение искаженных символов в принятом кодовом слове. Остается эти корни найти. Чаще всего для этого используется процедура Ченя (Chien search), аналогичная по своей природе обратному преобразованию Фурье и фактически сводящаяся к тупому перебору (brute force, exhaustive search) всех возможных вариантов. Все 2mвозможных символов один за другим подставляются в полином локатора в порядке "социалистической" очереди и затем выполняется расчет полинома. Если результат обращается в ноль, то— считается, что искомые корни найдены.
Корректирующие коды и помехоустойчивое кодирование (азы)
Персональные компьютеры с их битами и байтами настолько прочно вошли в нашу жизнь, что программисты вообще перестали задумываться о теории кодирования информации, принимая ее как должное. Между тем, здесь все не так просто, как может показаться на первый взгляд.Фактически, кодирование есть ни что иное, как преобразование сообщения в последовательность кодовых символов так же называемых кодовыми словами. Любое дискретное сообщение состоит из конечного числа элементов: в частности, текст состоит из букв, изображение состоит из пикселей, машинная программа состоит из команд и т. д., — все они образуют алфавит источника сообщения. При кодировании происходит преобразование элементов сообщения в соответствующие им числа — кодовые символы, причем каждому элементу сообщения присваивается уникальная совокупность кодовых символов, называемая кодовой комбинацией. Совокупность кодовых комбинаций, образующих сообщение, и есть код. Множество возможных кодовых символов называется кодовым алфавитом, а их количество (далее по тексту обозначаемое малой латинской m) — основанием кода.
Впрочем, все это вы уже наверняка знаете (а если не знаете, — то без труда найдете исчерпывающее объяснение основ кодирования в любом учебнике по информатике), но знаете ли вы, что такое расстояние Хемминга? Это — минимальное количество различий между двумя различными допустимыми кодовыми словами
и в теории помехоустойчивого кодирования расстояние Хемминга играет основополагающую роль. Рассмотрим, например, следующий четырех битный код (листинг 21.1).:
Листинг 21.1. Пример простейшего четырех битного кода с расстоянием Хемминга, равныом единице.
0 à 0000; 4 à 0100; 8 à 1000; 12 à 1100;
1 à 0001; 5 à 0101; 9 à 1001; 13 à 1101;
2 à 0010; 6 à 0110; 10 à 1010; 14 à 1110;
3 à 0011; 7 à 0111; 11 à 1011; 15 à 1111;
Такой код широко используется в вычислительной технике, несмотря на его невозможность обнаружить ошибки.
Это обыкновенный двоичный код, который можно встретить в некоторых "однокристалках", вмещающий в свои 4 бита 16 символов (т. е. с его помощью можно закодировать 16 букв алфавита). Как нетрудно убедиться, что два любых символа этого кода отличаются, по меньшей мере, на один бит, следовательно, расстояние Хемминга для такого кода равно единице (что условно обозначает как
d = 1).
А вот другой четырех битный код с расстоянием Хемминга, равным двум, способный обнаруживать одиночные ошибки (листинг 21.2).:
Листинг 21.2. Пример четырех битного кода с расстоянием Хемминга, равныом двум, способный обнаруживать одиночные ошибки.
0 à 0000; 4 à 1001;
1 à 0011; 5 à 1010;
2 à 0101; 6 à 1100;
3 à 0110; 7 à 1111;
На этот раз, два произвольных символа отличаются как минимум в двух позициях, за счет чего информационная емкость такого кода сократилась с 16- до 8 символов. Постойте-постойте! — воскликнет иной читатель. — Что это за бред? Куда девалась комбинация 0001 или 0010 например? Нет, это не бред и указанных комбинаций бит в данном коде действительно нет, точнее они есть, но объявлены запрещенными. Благодаря этому обстоятельству наш подопечный код способен обнаруживать любые одиночные ошибки. Возьмем, например, символ "1010" и исказим в нем произвольный бит (но только один!). Пусть это будет второй слева бит, — тогда искаженный символ станет выглядеть так: "1110". Поскольку, комбинация "1110" является запрещенной, декодер может засвидетельствовать наличие ошибки. Увы, только засвидетельствовать, но не исправить, т. к. для исправления даже одного-единственного сбойного байта требуются увеличить расстояние Хемминга как минимум до трех. Поскольку, 4-?битный код с d = 3 способен вмещать в себя лишь два различных символа, то он крайне ненагляден, и потому нам лучше выбрать код с большей разрядностью.
Хорошо, пусть это будет 10-битный код с d = 5 (листинг 21.3).
Листинг 21.3. Пример 10-битного кода, с расстоянием Хемминга равныом пяти, способного обнаруживать четырех битные ошибки, а исправлять — двух битовыедвух битовые.
0000000000 0000011111 1111100000 1111111111
Возьмем, к примерупримеру, символ "0000011111" и изменимискорежим два его любых бита, получив в итоге что-то наподобие: "0100110111". Поскольку, такая комбинация является запрещенной, декодер понимает, что произошла ошибка. Достаточно очевидно, что если количество сбойных бит меньше расстояния Хемминга хотя бы наполовину, то декодер может гарантированно восстановить исходный символ. Действительно, если между двумя любыми разрешенными символами существует не менее пяти различий, то искажение двух бит всякого такого символа приведет к образованию нового символа (обозначим его k), причем расстояние Хемминга между k и оригинальным символом равно числу непосредственно искаженных бит (т. е. в нашем случае двум), а расстояние до ближайшего соседнего символа равно: d – k (т. е. в нашем случае трем). Другими словами, пока d – k > k
декодер может гарантированно восстановить искаженный символ. В тех случаях, когда d > k > d – k, успешное восстановление уже не гарантируется, но при удачном стечении обстоятельств все-таки оказывается в принципе возможным.
Возвращаясь к нашему символу "0000011111," давайте на этот раз исказим не два бита, а четыре: "0100110101" и попробуем его восстановить. Изобразим процесс восстановления графически (листинг 21.4).:
Листинг 21.4. Восстановление четырех битной ошибки
0000000000 0000011111 1111100000 1111111111
0100110101 0100110101 0100110101 0100110101
---------- ---------- ---------- ----------
5 отличий 4 отличия 6 отличий 5 отличий
Грубо говоря, обнаружив ошибку, декодер последовательно сличает искаженный символ со всеми разрешенными символами алфавита, стремясь найти символ наиболее "похожий" на искаженный. Точнее — символ с наименьшим числом различий, а еще точнее — символ, отличающийся от искаженного не более чем в (d – 1) позициях. Легко увидеть, что в данном случае нам повезло и восстановленный символ совпал с истинным. Однако, если бы четыре искаженных бита распределились бы так: "0111111111", то декодер принял бы этот символ за "1111111111" и восстановление оказалось бы неверным.
Таким образом, исправляющая способность кода определяется по следующей формуле: для обнаружения r ошибок расстояние Хемминга должно быть больше или равно r, а для коррекции r ошибок, расстояние Хемминга должно быть, по крайней мере, на единицу больше удвоенного количества r (листинг 21.5).
Листинг 21.5. Корректирующие способности простого кода Хемминга
обнаружение ошибок: d
>= r
исправление ошибок: d
> 2r
информационная емкость: 2n/d
Теоретически количество обнаруживаемых ошибок неограниченно, практически же информационная емкость кодовых слов стремительно тает с ростом d. Допустим, у нас есть 24 байта данных, и мы хотели бы исправлять до двух ошибок на каждый такой блок. Тогда нам придется добавить к этому блоку еще 49 байт, в результате чего реальная информационная емкость блока сократиться всего… до 30%! Хорошенькая перспективаперспектива, не так ли? Столь плачевный результат объясняется тем, что биты кодового слова изолированы друг от друга и изменение одного из них никак не сказывается на окружающих. А что если…
Пусть все биты, номера которых есть степень двойки, станут играть роль контрольных битов, а оставшиеся и будут обычными ("информационными") битами сообщения. Каждый контрольный бит должен отвечать за четность суммы (т. е.
если сумма проверяемых бит — четна, то контрольный бит будет равен нулю и, соответственно, наоборот) некоторой, принадлежащей ему группы битов, причем один и тот же информационный бит может относиться к различным группам. Тогда, один информационный бит сможет влияет на несколько контрольных и потому информационная емкость слова значительно (можно даже сказать чудовищно) возрастет. Остается только выбрать наиболее оптимальное разделение сфер влияния.
Согласно методу помехозащитного кодирования, предложенного Хеммингом, для того, чтобы определить какие контрольные биты контролируют информационный бит, стоящий в позиции k, мы должны разложить k
по степеням двойки, как это показано в таблице 21.1.:
Таблица 21.1. Разделение бит на контрольные и информационные
|
Позиция |
Какими битами контролируется |
|
|
1 (A) |
20 = 1 |
Это контрольный бит, никто его не контролирует |
|
2 (B) |
21 = 2 |
Это контрольный бит, никто его не контролирует |
|
3 |
20+21 = 1 + 2 = 3 |
Контролируется 1 и 2 контрольными битами |
|
4 (C) |
22 = 4 |
Это контрольный бит, никто его не контролирует |
|
5 |
20+22 = 1 + 4 = 5 |
Контролируется 1 и 4 контрольными битами |
|
6 |
21+22 = 2 + 4 = 6 |
Контролируется 2 и 4 контрольными битами |
|
7 |
20+21+22 = 1 + 2 + 4 = 7 |
Контролируется 1, 2 и 4 контрольными битами |
|
8 (D) |
23 = 8 |
Это контрольный бит, никто его не контролирует |
q Бит A, контролирующий биты 3, 5 и 7 равен нулю, т. к. их сумма (0 + 1 + 1) четна.
q Бит B, контролирующий биты 3, 6 и 7 равен единицеодному, т. к.
их сумма (0 + 0 + 1) нечетна.
q Бит C, контролирующий биты 5, 6 и 7 равен нулю, т. к. их сумма (1 + 0 + 1) четна.
Таким образом, "новоиспеченное" кодовое слово будет выглядеть так: "0100101", где жирным шрифтом выделены контрольные биты (листинг 21.6).
Листинг 21.6. Кодовое слово вместе с информационными битами
AB0C101
1234567
Допустим, при передаче наше слово было искажено в одной позиции и стало выглядеть так: 0100111. Сможем ли мы обнаружить такую ошибку? А вот сейчас и проверим! Так, бит A должен быть равен: (0 + 1 + 1) % 2 = 0, что соответствует истине. Бит B должен быть равен (0 + 1 + 1) % 2 = 0, а в нашем слове он равен единице. Запомним номер "неправильного" контрольного бита и продолжим. Бит C должен быть равен (1 + 1 + 1) % 2 = 1, а он равен нулю! Ага, значит, контрольные биты в позициях 2 (бит B) и 4 (бит C) обнаруживают расхождение с действительностью. Их сумма (2 + 4 = 6) и дает позицию сбойного бита. Действительно, в данном случае номер искаженного бита будет равен 6, — инвертируем его, тем самым, восстанавливая наше кодовое слово в исходный вид.
А что, если искажение затронет не информационный, а контрольный бит? Проверка показывает, что позиция ошибки успешно обнаруживается и в этом случае и контрольный бит при желании может быть легко восстановлен по методике уже описанной выше (только если ли в этом смысл? ведь контрольные биты все равно выкусываются в процессе декодирования кодового слова).
На первый взгляд кажется, что коды Хемминга жутко неэффективны, ведь на 4 информационных бита у нас приходится 3 контрольных, однако, поскольку номера контрольных бит представляют собой степень двойки, то с ростом разрядности кодового слова они начинают располагаться все реже и реже.
Так, ближайший к биту C контрольный бит D находится в позиции 8 (т . е. в "трех шагах"), зато контрольный бит E отделен от бита D уже на 24 – 23 – 1 = 7 "шагов", а контрольный бит F и вовсе — на – 25 – 24 – 1 = 15 "шагов".
Таким образом, с увеличением разрядности обрабатываемого блока, эффективность кодов Хемминга стремительно нарастает, что и показывает следующая программа (листинг 21.7) и результаты расчетов, выполненные с ее помощью (листинг 21.8).:
Листинг 21.7. Расчет эффективной информационной емкости кодов Хемминга для слов различной длины
main()
{
int a;
int _pow = 1;
int old_pow = 1;
int N, old_N = 1;
printf( "* * * hamming code efficiency test * * * by Kris Kaspersky\n"\
" BLOCK_SIZE FUEL UP EFFICIENCY\n"\
"-----------------------------------\n");
for (a = 0; a < MAX_POW; a++)
{
N = _pow - old_pow - 1 + old_N;
printf("%8d %8d %8.1f%%\n",_pow, N, (float) N/_pow*100);
// NEXT
old_pow = _pow; _pow = _pow * 2; old_N = N;
} printf("-----------------------------------\n");
}
Листинг 21.888. Результат расчета эффективной информационной емкости кодов Хемминга для слов различной длины
BLOCK_SIZE FUEL UP EFFICIENCY
-----------------------------------
1 0 0.0%
2 0 0.0%
4 1 25.0%
8 4 50.0%
16 11 68.8%
32 26 81.3%
64 57 89.1%
128 120 93.8%
256 247 96.5%
512 502 98.0%
1024 1013 98.9%
2048 2036 99.4%
4096 4083 99.7%
8192 8178 99.8%
16384 16369 99.9%
32768 32752 100.0%
65536 65519 100.0%
131072 131054 100.0%
262144 262125 100.0%
524288 524268 100.0%
-----------------------------------
Из приведенной выше распечатки (см. листинг 21.8) видно, что при обработке блоков, "дотягивающихся" хотя бы до 1024 бит, накладными расходами на контрольные биты можно полностью пренебречь.
К сожалению, коды Хемминга способны исправлять лишь одиночные ошибки, т. е. допускают искажение всего лишь одного сбойного бита на весь обрабатываемый блок. Естественно, с ростом размеров обрабатываемых блоков увеличивается и вероятность ошибок. Поэтому, выбор оптимальной длины кодового слова является весьма нетривиальной задачей, как минимум требующей знания характера и частоты возникновения ошибок используемых каналов передачи информации. В частности, для ленточных накопителей, лазерных дисков, винчестеров и тому подобных устройств, коды Хемминга оказываются чрезвычайно неэффективными. Зачем же тогда мы их рассматривали? А затем, что понять прогрессивные системы кодирования (к которым в том числе относятся и коды Рида-Соломона), ринувшись атаковать их "с нуля", практически невозможно, ибо они завязаны на сложной, действительно высшей математике, но ведь не Боги горшки обжигают, верно?
Кратко о питахPit'ы, лендland'ахы, EFM-словаха, фреймовыхе кадрахы и секторах (кратко)
Вопреки распространенному заблуждению питы (pits)pit'ы и ленды (lands)land'ы отнюдь не соответствуют двоичному нулю и единице непосредственно. Кодирование информации на CD устроено значительно хитрее и… умнее! Единица представляется переходом от питаpit'а к ленду land'у или наоборот, а ноль —– отсутствием переходов на данном промежутке (см. рис. 1.3 0х015). Причем, между двумя соседними единицами должно быть расположено не мене двух, но и не более десяти нулей. Ограничение снизу обусловлено технологическими трудностями штамповки, а ограничение сверху —– нестабильностью скорости вращения диска. Действительно, пусть стабильность вращения составляет 3%, тогда при считывании последовательности из десяти нулей мы получаем погрешность 1/3 пбита/ленда, что не вызывает никаких проблем. Но уже при чтении пятнадцати нулей погрешность возрастает дпо половины битапита/ленда и приводу остается лишь гадать: в большую или меньшую строну ее следует округлять.Четырнадцать бит образуют EFM-слово, которое по специальной таблице перекодируется в "нормальный" 8-битный байт (собственно EFM так и расшифровывается: Eight to Fourteen Modulation —– модуляция восемь на четырнадцать). Между двумя EFM-словами располагаются три объединяющих бита (merging bits), которые, во-первых, служат для разрешения конфликтных ситуаций кодирования (например, за одним EMF-словом оканчивающимся на единицу, следует другое EFM-слово, начинающееся с единицы), а, во-вторых, препятствуют появлению ложных синхрогрупп (о чем будет рассказано далеениже).
Рис. 1.3. унок 3 0х015 Принцип записи на CD
Группа из 36 байт образует фреймовый кадр (F1 frame) (рис. 1.4), который состоит из предшествующей ему синхрогруппы, байта субкода и двух 12-байтных групп данных, снабженных 4-байтными полями контрольных сумм (или сокращенно CRC — Cyclical Redundancy Check — контроль с помощью циклического избыточного кода)).
Рис. 1.4. унок 4 0х017 Устройство фреймового кадра
Кадры объединяются в сектора, также называемые блоками. Каждый сектор состоит из 98 хаотично перемешанных кадров (перемешивание позволяет уменьшить влияние дефектов носителя, поскольку, полезная информация как бы "размазывается" вдоль дорожки), причем первые 16-байт всякого сектора занимает специальный заголовок (header), состоящий из: 12-?байтного поля синхронизации, 3-?байтного поля адреса и 1-?байтного поля режима (см. рис. 1.50х018).
Рис. 1.5.унок 5 0х018 Устройство заголовка сектора
Значимость сектора заключается в том, что это наименьший раздел диска, который CD-?привод может считать в "сыром" виде. Причем эта "сырость" на ощупь довольно суха. Никакие приводы не позволяют заполучить содержимое данных кадра как они есть, а принудительно восстанавливают их на аппаратном уровне, используя для этой цели четырехбайтовые поля CRC. Подробности о технике восстановления ошибок мы еще поговориможно найти во врезке, сейчас же достаточно Заметимть, что отсутствие доступа к действительно "сырым" байтам приводит к невозможности получения побитовой копии диска, а, значит, у защитного механизма существует принципиальная возможность отличить где дубликат, а где оригинал!
Легенда
Напомним читателю основные условные обозначения, используемые в этой главе. Количество символов кодируемого сообщения (называемого так же информационным словом) по общепринятому соглашению обозначается букой k; полная длина кодового слова, включающего в себя кодируемые данные и символы четности, — n. Отсюда, количество символов четности равно: n – k. За максимальным количеством исправляемых ошибок "закреплена" буква t. Поскольку, для исправления одной ошибки требуется два символа четности, общее количество символов четности равно 2t. Выражение RS(n, k) описывает определенную разновидность корректирующих кодов Рида-Соломона, оперирующую с n-символьными блоками, k-символов из которых представляют полезные данные, а все остальные задействованы под символы четности.Полином, порожденный на основе примитивного члена a, называется порожденным или сгенерированным
(generate) полиномом.
фрагмент оригинального диска
Листинг 6.60. Фрагмент скопированного диска0049D2B0: 00 FF FF FF-FF FF FF FF-FF FF FF 00-00 29 32 01 yyyyyyyyyy )2O
0049D2C0: 00 00 00 00-00 00 00 00-00 00 00 00-00 00 00 00
…
0049DBE0: 00 FF FF FF-FF FF FF FF-FF FF FF 00-02 81 33 61 yyyyyyyyyy O?3a
0049DBF0: 00 28 00 1E-80 08 60 06-A8 02 FE 81-80 60 60 28 ( ^И•`¦?O??И``(
0049DC00: 28 1E 9E 88-68 66 AE AA-FC 7F 01 E0-00 48 00 36 (^z?hfо?u¦Oa H 6
0049DC10: 80 16 E0 0E-C8 04 56 83-7E E1 E0 48-48 36 B6 96 И-adE¦V?~aaHH6¦Ц
0049DC20: F6 EE C6 CC-52 D5 FD 9F-01 A8 00 7E-80 20 60 18 oi?IROyYO? ~И `^
0049DC30: 28 0A 9E 87-28 62 9E A9-A8 7E FE A0-40 78 30 22 (0zЗ(bzй?~?а@x0"
0049DC40: 94 19 AF 4A-FC 37 01 D6-80 5E E0 38-48 12 B6 8D Фv?Ju7OOИ^a8H¦¦?
0049DC50: B6 E5 B6 CB-36 D7 56 DE-BE D8 70 5A-A4 3B 3B 53 ¦a¦E6?V??OpZд;;S
Листинг 52 фрагмент скопированного диска
Прежде всего, бросается в глаза, что в области Pre-gap второго трека, ранее заполненной нулями, теперь появились какие-то данные, по внешнему виду очень смахивающие на "мусор" и не соответствующие никаким данным исходного трека с данными. Выбрем любую, наугад взятую последовательность, например, 1E 9E 88 68 66 AE AA (в тексте листинга 6.60 она выделена полужирным шрифтом) и попытаемся отыскать ее в исходном файле IMAGE.IMG. Ее там не окажется!
Абсолютный адрес сектора, находящийся в его заголовке (в тексте он взят в рамку), так же выглядит весьма неадекватно, как студент после хорошей пьянки на следующее утро. Смотрите, поле A-SEC принимает неприлично высокое значение, дотягиваясь, аж до 81h, что представляет собой грубешую ошибку. Максииум — здесь может находиться 59h, но никак не больше! Поле Mode, равное в данном случае 61h, тоже очевидно искажено.
Может быть, это просто маленькая локальная ошибка? Но нет! Просмотр заголовков секторов, показывает, что они здесь все такие (листинг 6.61).
Листинг 6.61. Искаженные заголовки секторов
0049DBE0: 00 FF FF FF-FF FF FF FF-FF FF FF 00-02 81 33 61 yyyyyyyyyy O?3a
0049E510: 00 FF FF FF-FF FF FF FF-FF FF FF 00-02 81 34 61 yyyyyyyyyy O?4a
0049EE40: 00 FF FF FF-FF FF FF FF-FF FF FF 00-02 81 35 61 yyyyyyyyyy O?5a
0049F770: 00 FF FF FF-FF FF FF FF-FF FF FF 00-02 81 36 61 yyyyyyyyyy O?6a
004A00A0: 00 FF FF FF-FF FF FF FF-FF FF FF 00-02 81 37 61 yyyyyyyyyy O?7a
Листинг 53 искаженные заголовки секторов
Вот так дела творятся в Багдаде! Ладно, черт с ними — с заголовками секторов, сейчас нас больше волнует вопрос: в какие-же "тар-тарары" провались наши исходные данные и что это за "мусор" читается из аудиотрека? Кто же во всем этом виноват? Дисковые сбои? Аудио-коррекция или… все-таки скремблирование?
Скремблирование! Это точно! Обнаружив в заголовке сектора сигнатуру синхропоследовательности 00 FF FF FF FF FF FF FF FF FF FF 00 и MODE равный единице, привод, не взирая на тип трека, заданный в TOC, интерпретировал данный сектор, как сектор с данными и отскремблировал все его байты — с 12 по 2351 включительно. Не только пользовательская область данных, но и поле MODE отказалось отскреблированным и потому при последующем считывании данного сектора с диска его принадлежность к сектору данных оказалось не столь очевидной и привод, заглянув в TOC, понял, что имеет дело с сектором "аудио", ре-скремблировать который не нужно. В результате мы получили на выходе искаженные скремблером данные, которые оказалось некому восстанавливать!
Такая особенность поведения привода не санкционирована стандартом, который эти вопросы описывает слишком неоднозначно и туманно, поэтому часть приводов (и их большинство!) принудительно скремблируют записываемые "аудио" данные, а часть — пишут их так, как есть. Правда, возможность считывания неотскремблированных секторов никем не гарантирована, поскольку они могут содержать регулярные последовательности данных, дезореентирующих считывающий механизм и вводящий его в грубые ошибки (см. "слабые сектора[Y180] ").
Поэтому для начала лучше поработать с приводами, насильственно скремблирующими сектора. К таковым в частности относятся NEC и TEAC.
Пропустив считанные данные через ре-скремблер, который можно позаимствовать, например, из библиотечки ElbyECC.dll, входящей в состав Clone CDCloneCD, мы восстановим исковерконные скремблером сектора их исходный вид, с которым наша программа без труда сможет работать. А отдельные дисковые сбои могут быть устанены и в ручную, ведь корректирующие коды находятся в нашем распоряжении! Если писать свой собственный декодер Рида-Соломона вам лень, то воспользуйтесь услугами все той же библиотеки ElbyECC.dll (только не забывайте при этом, что распростаняя последнюю в составе своего продукта вы нарушаете авторские права ее создателей).
Кажется, что мы напали на настоящую золотую жилу! Раз содержимое трека с данными, помечанного как аудиотрека принудительно скремблируется при записи, попытка копирования такого диска приведет к его повторному скремблированию, в результате чего мы получим совершенно другие данные (строго говоря, это будет не совсем "другие" данные — повторное скремблирование равносильно ре-скремблированию и исходный "аудиотрек" будет полностью восстановлен, однако, поскольку защитный механизм так же прогоняет данные через ре-скремблер, то он сможет работать только со "своим" диском, а его копипей, правда копия с копии даст желанный результат, но всякий ли до этого догадается?).
Увы! Поскольку, поле MODE так же скремблируется, считанный с защищенного диска сектор уже не опознается приводом как сектор с данными и его принудительное скремблирование не выполняется, благодаря чему "защищенный" диск копируется вполне нормально. Однако… мы проделали слишком большой путь, чтобы вот так запросто сдаваться!
"Аудиотреки", записанные на проводе, который не выполняет их автоматического скремблирования, при попытке копирования на всех остальных приводах приведут к полному провалу, — ведь эти приводы, выполняя скремблирование, необратимо "гробят" содержимое секторов, которое невозможно восстановить даже двукратным перекопированием.
Единственный выход — найти нескремблирующий привод ( что будет весьма непросто, лично я таких приводов так и не нашел), либо изменить прошивку своего пишушего привода так, чтобы он позволял включать/выключать скремблирование секторов по нашему желанию. Для этого подойдет любой привод, который только можно "прошивать" (например, TEAC). Скачав свежую прошивку с сайта его производителя, "натравите" на него дизассемблер, понимающий "язык" данного процессора и проанализируйте алгоритм работы микропрограммы. Только помините, что некорректно измененная прошивка может полностью вывести привод из строя, поскольку процедура "прошивки[Y181] [n2k182] " привода в самой "прошивке" и содержиться и если последняя вдруг перестанет работать, перестанут работать и все "артерии" привода. И хотя осуществить задумание вполне реально, квалификация взломщика должна быть очень и очень высока.
К сожалению, разработчики защищаемого приложения находятся ничуть не в лучших условиях, поскольку для записии оригинальных дисков им требуется аналогичный привод, который чрезвычайно трудно застать в продаже и ничуть не легче изготовить самому. С другой стороны — было бы желание, а уж пути для его осуществления завсегда найдутся! Зато, данный защитный механизм как нельзя лучше подходит для штампованных CD, на логическую структуру которых вообще не наложено никаких ограничений. Диск, защищенный по данной технологии, скопировать практически нереально…
Теперь перейдем к "слабым" секторам, — то есть секторам, содержащим неблагоприятные для привода последовательности. И одна из таких последовательностей — …04 B9 04 B9 04 B9… Нескремблируемый сектор, содержащий такую запись в своем теле запишется без проблем, но в силу определенных конструктивных ограничений даже лучшими из приводов будет читаться крайне нестабильно, а то и вовсе не будет читаться вообще. Так происходит потому, что физическое представление данной последовательности приводит к образованию длиных цепочек лендов (питов), а приводу для работы жизненно необходим постоянно изменяющийся HF--сигнал (HF — High Frequency, высокая частота) и читать однородные области спиральной дорожки он не в состоянии.
Подробнее о "слабых" последовательностях можно прочитать в разд.главе "Синхрогруппы, объединяющие битыmerging bits и DSV" главы 1 и "Слабые (weak) сектора[Y183] ". Для нас же сейчас важно в первую очередь тот факт, чтово-первых, некоторые приводы все-таки ухитряются найти выход из положения, просто меняя стартовую позицию сектора во фрейме, что ведет к колоссальным изменениям на физическом уровне представления информации и "слабая" последовательность внезапно перестает быть таковой, нормально читаясь всеми приводами. Но! Скопировать такой диск можно только на том приводе, который умело распознает и корректно обрабатывает "слабые" последовательности (к таким приводам в частности относятся приводы Plextor, за полным списоком подходящих для этих целей моделей обращайтесь к справке Clone CDCloneCD).
С другой стороны, приводы пишушие "слабые" последовательности как есть оказываются невероятно полезными для качественной имитации сбойных секторов (подробнее см. разд. "Защиты, основанные на физических дефектах" главы 9), поскольку сектора, содержащие "слабые" последовательности, не читаемыбельны на физическом уровне. Это вам не тривиальное искажение полей EDC/ECC полей, легко обнаруживаемое защитным механизмом путем чтения сектора в "сыром" режиме. "Слабые" сектора к тому же заставляют привод сбросить скорость и немного поерзрхать головкой, вызывая тем самым определенную временную задержку —– точно такую, какую вызываются настоящие сбойные сектора (и многие защитные механизмы закладываются на это). Сектор с искореженным EDC/ECC, напротив, читается практически мгновенно, чем и выдает себя с головой. Короче говоря, "папуас папуасу друг, товарищ и корм", —– слабые сектора служает не только на благо защиты, но и неплохо чувствуют себя в руках "пролетариата" —– то бишь хакеров и кракеров, не желающих платить "буржуинам" свои кровные.
Надеююсь, вы будете не против немного поэкспериментировать с ними?
Итак, берем наш старый-добрый образ оригинального файла (нет, не искореженный скремблированием образ защищенного файла, а образ снятый с нормального диска), привычным дивжением руки меняем атрибуты трека с данными на аудио, как это мы уже делали ранее, но в дополнение к тому искажаением поле синхронизации Sync и/или поле MODE нескольких секторов с заранее известными адресами. Записываем образ на диск и убеждаемся, что теперь их содержимое уже не скремблируется и с диска читается именно то, что мы на него писали (правда, если сектор содержит в себе регулярные последовательности он может и не прочитаться —– все же не от простой жизни секторам с данными скремблирование придумали).
А теперь забьем эти сектора последовательностью …04 B9 04 B9 04 B9… и запишем их снова. Если ваш привод не достаточно интеллектуален для того, чтобы выбирать стартовую позицию сектора во фрейме, наши сектора запишутся самым неблагоприятным образом и попытка их чтения даст ошибку! Кстати, если вы густо усеете диск сбойными секторами, —– его копирование окажется чрезвычайно затруднено, особенно если расположить "слабые" сектора группами, размер которых варьируется от 9 до 99 секторов, а за концом каждой групы будет расположен один ключевой сектор (т. е. обыкновенный сектор, содержащий ключевую информацию). Дело тут вот в чем. Умные копировщики (Clone CDCloneCD или \Alcohol 120%Алкоголь), обнаружив, что диск содержит большое число дефектных секторов, на чтение которых уходит коллосальноеколоссальное количество времени, предлагают пользователю задействовать режим быстрого пропуска сбойных секторов, —– тогда, встретившись со сбойным сектором, копировщик пропускает 100 последующих секторов, экономя время на попытках их чтения. Защиты, привязывающиеся к настоящим физическим дефектам поверхности, на этом трюке "обламываются" по полной программе (т. к.дефекты имеют тенденцию со временем разрастаться и потому внедрять ключевую информацию в окрестности дефектной области крайне не рекомендуетсяопасно для своих яйиц). Однако, слабые сектора не являются дефективными в физическом смысле этого слова и потому чтению прилагающих к ним секторов ничуть не мешают. А раз так, то – мы можем смело закладываться на их существование! Копирование защищенного диска в режиме "быстрого пропуска" пропустит не только "слабые" сектора, но и ключевые метки, а копирование в обычном режиме растянется на несколько часов (если не больше) да и то по причинам о которых мы поговорим далеениже.
первое вхождение искомой последовательности в образе диска
Листинг 8.2. Второе вхождение искомой последовательности в образе диска00010370: 01 00 00 00 00 01 91
63 ¦ CD 36 00 00 36 CD 63 67 O OСc=6 6=cg
00010380: 06 1D 17 0D 0A 28 0C 00 ¦ 00 00 01 00 00 01 32 00 ¦-¦d0(+ O O2
00010390: 30 00 31 00 20 00 2D 00 ¦ 20 00 50 00 65 00 72 00 0 1 - P e r
000103A0: 73 00 6F 00 6E 00 61 00 ¦ 6C 00 20 00 4A 00 65 00 s o n a l J e
000103B0: 73 00 75 00 73 00 2E 00 ¦ 6D 00 70 00 33 00 3B 00 s u s . m p 3 ;
Листинг 70 второе вхождение искомой последовательности в образе диска
Искомое значение действительно присутствует в образе, причем не в одном, а в двух… нет, даже в четырех экземплярах! Нет, это не чертовщина — – все так и должно быть. Современные лазерные диски содержат две файловых системы: одна из которых —– ISO-9660 —– записывается на диск исключительно для его совместимости с устаревшим программным обеспечением, ограничивающим максимальную длину файла одиннадцатью символами (восемь из которых приходятся собственно на само имя, а оставшиеся три —– на расширение). Современное программное обеспечение работает с более "продвинутыми" файловыми системами к которым принадлежит и файловая система Joliet Джульета (ДжульеттаJoliet), разработанная компанией Microsoft. Говорите, "только Ромео для полноты компании не хватает"? А ведь файловая система Romeo Ромео (РомеоRomeo) действительно есть и разработана она компанией Adaptec. К сожалению, этот "Ромео" не получил большого распространения и скоропостижно "скончался", так что Joliet (Джульетта) вынуждена оставаться лась в одиночестве.
Но довольно романтики, возвращаемся к делу. Заботиться о синхронизации обоих файловых систем в общем-то и необязательно, т. к. операционная система Windows "видит" только Joliet Джульету и игнорирует ISO-9660, а MS-DOS поступает с точностью до наоборот. Поэтому, если мы увеличим длину файла в JolietДжульете, но "забудем" внести соответствующее изменения в ISO-9660 (а некоторые разработчики защит именно так и поступают!), Windows не заподозрит в этом и тени обмана.
Вот хакеры —– другое дело! Оригинальные длины файлов, оставленные в ISO-9660, значительно упрощают задачу взломщика и потому оставлять их там ни в коем случае не стоит! К тому же, существуют драйвера, позволяющие вручную выбирать какую из имеющихся файловых систем следует монтировать. Так что не будем лениться и скорректируем оба значения сразу, изменив два старших байта с "36 00" на "FF 66" (естественно, вы можете предпочесть и другое значение). Когда будете это делать обратите внимание на двойное слово "00 36 CD 63" —– это тоже длина файла, но записанная в "противоестественном" для IBM PC порядке. Здесь младший байт располагается по большему адресу. Адрес стартового сектора файла так же записан в двух вариантах. Очевидно, такая схема представления информации выбрана по соображениям переносимости и каждая платформа вправе выбирать наиболее естественный для нее порядок байтов, однако, не факт, что операционная система Windows выберет вариант "младший байт по меньшему адресу". Все решает файловый драйвер, а он в зависимости от особенностей реализации может работать с любым из этих полей. Поэтому, оба этих поля всегда должны быть согласованы.
Теперь исправленный (в смысле искаженный) ISO-образ можно смело записывать на диск CD-R/CD-RW диск или смонтировать образ на виртуальный CD-привод (для этого вам понадобиться Alcohol 120% или его аналоги). Даем команду "DIR" и смотрим (листинг 8.3).:
Листинг 8.3. Размер файла Personal Jesus.mp3 умышленно искажен
>
dir N:\Depeche Mode
Том в устройстве N имеет метку 030706_2038
Серийный номер тома: 61A1-A7EE
Содержимое папки N:\Depeche Mode
06.07.2003 21:56
.
06.07.2003 21:56
..
01.01.1601 04:00 1 728 040 291
01 - Personal Jesus.mp3
30.06.2003 00:11 3 574 805 02 - See You.mp3
30.06.2003 00:12 3 472 405 03 - Strangerlove.mp3
30.06.2003 00:12 3 718 165 04 - Enjoy The Silence.mp3
30.06.2003 00:13 2 956 643 05 - The Meaning Of Love.mp3
30.06.2003 00:14 3 820 565 06 - Master and Servant.mp3
30.06.2003 00:15 3 066 149 07 - Never Let Me Down Again.mp3
30.06.2003 00:16 3 806 772 08 - Its Called a Heart.mp3
30.06.2003 00:16 3 813 460 09 - Little 15.mp3
30.06.2003 00:17 3 574 805 10 - Everything Counts.mp3
30.06.2003 00:18 3 687 236 11 - People Are People.mp3
30.06.2003 00:19 4 916 036 12 - The Thing You Said.mp3
30.06.2003 00:20 4 182 100 13 - Agent Orange.mp3
30.06.2003 00:21 4 585 012 14 - World in my Eyes.mp3
30.06.2003 00:22 3 646 276 15 - Behind The Wheel.mp3
30.06.2003 00:22 3 049 012 16 - Black Celebration (live).mp3
30.06.2003 00:23 3 800 085 17 - Nothing.mp3
30.06.2003 00:25 7 151 700 18 - Bonus (unnamed).mp3
18 файлов 1 794 861 517 байт
2 папок 0 байт свободно
Листинг 71 размер файла "Personal Jesus.mp3" умышленно искажен путем
Вот это да! Размер файла увеличился до 1 .728 .040 .291 байт (см. выделенную полужирным шрифтом строку листинга), что более чем в два с половиной раза превышает объем всего лазерного диска. А еще говорят, что часть не может быть больше целого! Естественно, попытка скопировать файл на жесткий диск винчестер заканчивается провалом и приходится искать обходные пути. Будем исходить из того, что файлы на диске располагаются последовательно, т. е. за последним сектором одного файла, непосредственно следует стартовый сектор следующего. А, поскольку, стартовые сектора всех файлов нам известны, определение номеров последних секторов для всех файлов, за исключением самого последнего, не составит никакого труда.
Скопируем ISO-образ защищенного диска в файл и рассмотрим его каталог еще раз (листинг 8.4).:
Листинг 8.4. Подследственный фрагмент "препарируемого" образа файла
0000E040: 00 01 01 01 54 00 94 01 ¦ 00 00 00 00 01 91 63 CD OOOT Ф¦ OСc=
0000E050: FF 66 66 FF CD 63 00 00 ¦ 00 00 00 00 00 00 00 00 ff =c
0000E060: 01 00 00 01 32 00 30 00 ¦ 31 00 20 00 2D 00 20 00 O O2 0 1 -
0000E070: 50 00 65 00 72 00 73 00 ¦ 6F 00 6E 00 61 00 6C 00 P e r s o n a l
0000E080: 20 00 4A 00 65 00 73 00 ¦ 75 00 73 00 2E 00 6D 00 J e s u s . m
0000E090: 70 00 33 00 3B 00 31 00 ¦ 46 00 6B 08 00 00 00 00 p 3 ; 1 F k•
0000E0A0: 08 6B 15 8C 99 00 00 99 ¦ 8C 15 67 06 1D 17 0B 1C •k§МЩ ЩМ§g¦-¦>L
0000E0B0: 0C 00 00 00 01 00 00 01 ¦ 24 00 30 00 32 00 20 00 + O O$ 0 2
0000E0C0: 2D 00 20 00 53 00 65 00 ¦ 65 00 20 00 59 00 6F 00 - S e e Y o
0000E0D0: 75 00 2E 00 6D 00 70 00 ¦ 33 00 3B 00 31 00 50 00 u . m p 3 ; 1 P
Листинг 72 подследственный фрагмент препарируемого образа файла
Наименьший номер стартового сектора файла, следующий за сектором 0191h, равен 086Bh. Таким образом, файл "01 – – Personal Jesus.mp3" не может содержать более 086Bh -? 0191h === 6DAh секторов или 1754 * 2048 === 3 .592 .192 байт. Конечно, это несколько завышенная оценка и действительный размер файла на 1,5полтора Ккилобайта короче, но такое расхождение уже не критично. Большинство мультимедийных файлов будут вполне нормально обрабатываться даже при наличии некоторого количества постороннего "мусора" на "хвосте". Исправив образ файла, запишем его на диск или просто усечем файл до необходимых размеров с помощью любой подручной утилиты типа "Добермана Пинчера" ("Pinch of File").
А что делать, если вас не устраивает столь низкая стойкость подобной защиты? Ну… кое-что вы можете сделать.
Например, уменьшить стартовые сектора некоторых файлов, "убивая тем самым сразу двух зайцев". Во-первых, файл с некорректно заданным сектором уж точно не будет нормально обрабатываться ассоциированным с ним приложением (что и не удивительно, ведь действительное начало файла теперь окажется глубоко в его середине), во-вторых, алгоритм определения оригинальных длин по разнице соседних стартовых секторов даст глубоко неверный результат и восстановленный файл окажется обрезанным.
Защитный механизм, "знающий" на сколько секторов сдвинуто действительное смещение файла относительно его начала, должен либо переместить файловый указатель вызовом функции SetFilePointer, либо "проглотить" "мусорные" данные с помощью функции ReadFile. Оба способа практически равнозначны и каждый из них имеет свои сильные и слабые стороны. Функция SetFilePointer работает значительно быстрее, но слишком заметена (для хакеров), напротив, с вызовом функции ReadFile еще предстоит разобраться какие данные он читает —– значимые или нет.
Рассмотрим, как выглядит процесс взлома на практике. Поскольку, писать полноценный MP3-плейер мне было откровенного лениво (да и места он бы занял немеряно), то вся обработка данных сводится к выводу оригинального содержимого файла на экран (листинг 8.5). Перед первым запуском программы, стартовый сектор защищенного файла должен быть уменьшен на величину _NSEC_, а размер увеличен по меньшей мере на 2048*_NSEC_ байт, верхнего же ограничения на максимальную длину нет (все 32-бита поля длины — ваши).
Листинг 8.5. [crackme.27AF7A2Dh] Демонстрация обработки файлов с искаженными атрибутами стартового сектора и длины
/*----------------------------------------------------------------------------
*
* crack me 27AF7A2D
* =================
*
* демонстрационный пример обработки файлов с умышленно уменьшенным номером
* номером стартового сектора и увеличенной длиной; позиционирование файлового
* указателя осуществляется вызовом функции fseek, потому этот crackme очень
* очень легко взломать (см. так же ..... - как более стойкий пример реализации
* реализации той же защиты)
*
* Build 0x001 @ 02.07.2003
----------------------------------------------------------------------------*/
#include
// настройки программы
// ===================
// имя открываемого файла (если защита находится на CD, то полный путь к файлу
// очевидно указывать не обязательно)
#define _FN_ "M:\\Depeche Mode\\01 - Personal Jesus.mp3"
// количество секторов на которые смещено начало файла
#define _NSEC_ 4
// оригинальный размер файла
#define _FSIZ_ 3591523
// размер пользовательской части сектора
#define SECTOR_SIZE 2048
// ширина экрана в символах (нужна для вывода дампа)
#define _SCREEN_LEN_ 80
// размер обрабатываемого блока
#define BLOCK_SIZE 0x666
// поиск минимума двух чисел
#define _MIN(a,b) ((a
// ВЫВОД HEX-ДАМПА НА ЭКРАН
//-------------------------
// src - указатель на выводимые данные
// n - кол-во выводимых на экран байт
print_hex(unsigned char *src, int n)
{
int a; static p = 1;
for (a=1; a <= n; a++)
printf("%02x%s",src[a-1],(p++%(_SCREEN_LEN_/3-1))?" ":"\n");
}
main()
{
int a;
FILE *f;
long p = _FSIZ_;
char buf[BLOCK_SIZE];
// TITLE
fprintf(stderr, "crackme 27af7a2d by Kris Kaspersky\n");
// пытаемся открыть файл
if ((f = fopen(_FN_, "rb")) == 0)
{
fprintf(stderr, "-ERR: can not open %s\n",_FN_);
return -1;
}
// пропускам _NSEC_ лишних секторов, находящихся в начале файле
fseek(f, _NSEC_*SECTOR_SIZE, SEEK_SET);
// читаем файл блоками, тщательно следя за тем, чтобы не вылететь
// за пределы его оригинального размера
while(p)
{
// внимание! для обработки файлов с искаженным размером категорически
// не рекомендуется использовать функцию fgetc, поскольку в большин-
// стве своих реализаций она обрабатывает файл не байтам, но блоками
// заранее неизвестного размера. Т.е. она осуществляет прозрачную
// буферизацию ввода, опираясь на установленный размер файла как на
// эталонный. Если же установленный размер файла искажен, то нет
// никаких гарантий, что функция fgetc не залезет за пределы диска
// со всеми отсюда вытекающими последствиями (особенно это вероятно,
// если обрабатываемый файл - последний на лазерном диске), так что
// используйте fread, а еще лучше ReadFile, который уж точно не
// полезет в пекло поперед батьки
fread(buf, 1, a = _MIN(p,BLOCK_SIZE), f);
// читаем очередной блок
print_hex(buf,a);
p-= a // выводим его на экран
}
}
Листинг 73 [crackme.27AF7A2Dh] Демонстрация обработки файлов с искаженными атрибутами стартового сектора и длины. Перед первым запуском программы, стартовый сектор защищенного файла должен быть уменьшен на величину _NSEC_, а размер увеличен по меньшей мере на 2048*_NSEC_ байт, верхнего же ограничения на максимальную длину нет (все 32-бита поля длины – ваши).
Обнаружив, что основные атрибуты файла искажены (то есть файл попросту не читается), хакер очевидно захочет определить смещение первого действительного байта и оригинальный размер файла.
Применим отладчик Soft-Ice. "… Винии поплевал на лапки для храбрости и набрал заветную команду soft-ice." (почти по Щербакову)(листинг 8.6).
Листинг 8.6. Протокол работы с Soft-Ice
:bpx CreateFileA ; ставим точку останова на CreateFileA
:x ; выходим из айса
…
Break due to BPX KERNEL32!CreateFileA (ET=3.37 seconds)
; отладчик всплывает, значит, CreateFileA кем-то только что была вызвана
; но вот кем? пытаемся определить это по имени открываемого файла
:d esp->
4 ; смотрим первый слева аргумент, передаваемый функции
0010:0040706C 4D 3A 5C 44 65 70 65 63-68 65 20 4D 6F 64 65 5C M:\Depeche Mode\
0010:0040707C 30 31 20 2D 20 50 65 72-73 6F 6E 61 6C 20 4A 65 01 - Personal Je
0010:0040708C 73 75 73 2E 6D 70 33 00-4D 3A 5C 44 65 70 65 63 sus.mp3.M:\Depec
; ага! это как раз то что нам нужно!
:p ret ; выходим из функции
:? Eax ; подсматриваем значение дескриптора открытого файла
00000030 0000000048 "0" ; дескриптор равен 0x30 (или 48 в десятичной нотации)
:bpx SetFilePointer if (esp->
4 == 0x30);
:bpx ReadFile if (esp->
4 == 0x30)
; устанавливаем точки останова на основные файловые функции SetFilePointer и ReadFile,
; ReadFile, заставляя отладчик всплывать тогда и только тогда, когда им передается
; "наш" дескриптор! (специальное замечание для разработчиков защиты: господа,
; давайте же, право, себя так легко обмануть! открывайте файл несколько раз подряд и
; и попеременно работайте с ним через различные дескрипторы, - это сильно затрудняет
; затрудняет анализ)
:x ; выходим из отладчика
…
Break due to BPX KERNEL32!SetFilePointer IF ((ESP->
4)==0x30) (ET=76.19 microseconds)
; это сработала точка останова на SetFilePointer, теперь нам необходимо подсмотреть
; значение offset на которое смещается указатель и origin – чтобы определить
; относительно какой части файла осуществляется отсчет
:? esp->
8 ; смотрим второй слева аргумент функции
00002000 0000008192 " " ; указатель смещается на 0x2000 байт относительно…
:? esp->
0C ; смотрим третий слева аргумент функции
00000000 0000000000 " " ; …относительно начала файла (SEEK_SET)
:p ret ; выходим из отладчика
…
; больше функция SetFilePointer не вызывается, но зато наблюдается многократные
; вызовы функции ReadFile. Для анализа защитного кода мы не будем давать P RET
; (как это рекомендуют делать некоторые хакерские руководства). Ведь ReadFile
; скорее всего вызывается не напрямую, а из библиотечной функции-обертки,
; анализ которой нам ничего не даст. Лучше посмотрим стек вызовов…
…
:stack ; смотрим стек вызовов
12F8C8 401E1C KERNEL32!ReadFile
12F8F8 4010E5 crackme!.text+0E1C
12FFC0 77E87903 crackme!.text+00E5
12FFF0 0 KERNEL32!SetUnhandledExceptionFilter+005C
; адрес 55E87903h очевидно принадлежит недрам операционной системы и потому нам
; не интересен, адрес 401E1Ch (адрес возврата из ReadFile) там как же неинтересен,
; поскольку, как мы уже и говорили, скорее всего принадлежит библиотечной функции-
; обертке, а вот на адрес 4010E5h имеет смысл взглянуть:
:u 4010E5
001B:00401072 MOV EDI, 36CD63 ; EDI := 36CD63
001B:004010C8 CMP EDI,00000666 ; \ ß (1)
001B:004010CE MOV ESI,EDI ; +- ESI := _min(0x666, EDI)
001B:004010D0 JL 004010D7 ; +
001B:004010D2 MOV ESI,00000666 ; /
001B:004010D7 PUSH EBX ; …
001B:004010D8 PUSH ESI ; кол-во читаемых элементов
001B:004010D9 LEA EAX,[ESP+14] ; получаем указатель на буфер
001B:004010DD PUSH 01 ; размер одного элемента
001B:004010DF PUSH EAX ; передаем указать на буфер
001B:004010E0 CALL 00401141 ; эта функция вызывает ReadFile
001B:004010E5 LEA ECX,[ESP+1C] ; получаем указатель на буфер
001B:004010E9 PUSH ESI ; …
001B:004010EA PUSH ECX ; …
001B:004010EB CALL 00401000 ; обрабатываем прочитанные данные
001B:004010F0 ADD ESP,18 ; вычищаем ненужные аргументы из стека
001B:004010F3 SUB EDI,ESI ; EDI := EDI - _min(0x666, EDI)
001B:004010F5 JNZ 004010C8 ; мотаем цикл, пока есть что обрабатывать (1) à
001B:004010F7 POP ESI ; …
; изучение окрестностей адреса 4010E5 позволяет за считанные минуты восстановить
; алгоритм обработки файла. файл читается кусками по 0x666 байт до тех пор пока
; этих байт не наберется ровно 0x36CD63 (или 3.591.523 в десятичной нотации)
Листинг 74 протокол работы с soft-ice
Таким образом, после открытия файла его указатель смещается вперед на 0x2000 байт (4 сектора), а затем из файла считывается 3 .591 .523 байт данных, после чего его обработка прекращается. Следовательно, защищенный файл может быть восстановлен так…
Попробуйте его проиграть каким ни будь MP3-плейером. Если все было сделано правильно, то вы окунетесь в ритмичные звуки Depeche Mode, не омраченные более никакими защитами! Под такую музыку очень хорошо заниматься усилением защитных механизмов, а усиливать здесь есть чего!
"Хитрая" обработка защищенных файлов подразумевает использование как минимум трех дескрипторов для каждого файла: два из них обрабатывают действительно полезные данные, а третий "замысловато пляшет" по файлу, читая бессмысленный "мусор". Этот "мусор" передается громоздкой и жутко запутанной процедуре, выполняющий сложные, но реально никак не используемые вычисления. "Скормив" такой процедуре первые _NSEC_ секторов защищенного файла, мы создадим обманчивую видимость, что обработка файла начинается с его начала (ну… или почти начала, разработчику защиты ничего не стоит переместить указатель на любую понравившуюся ему позицию).
Реально используемые дескрипторы должны открываться после возращения "подсадного", т. к. большинство хакеров отслеживают лишь первый вызов функции CreateFileA, открывающийоткрывающей заданный файл, и игнорируют все остальные (многим просто не приходит с голову, что один и тот же файл может открываться дважды).
Позиционирование на первый значимый байт лучше всего осуществлять не функцией SetFilePointer, а путем чтения "мусорных" данных с последующей имитацией их обработки. В грамотно сконструированной защите определить где кончается мусор и начинаются действительно значимые данные очень и очень сложно. Однако, и запрограммировать такую защиту нелегко (а ведь ее еще и отлаживать придется!), поэтому для простоты можно ограничиться тем, что начало значимых данных совпадает с первым байтом очередного читаемого блока.
Оригинальную длину файла хранить в виде константы крайне нежелательно, т. к. при анализе программы все константы сразу же бросаются в глаза и нужное значение быстро находится даже тупым перебором (большинство программ содержат не так уж много констант, соизмеримых по величине с длинами обрабатываемых файлов). Храните не длину файла, ано длину его "хвоста", т. е. остаток, полученный от деления оригинальной длины на размер обрабатываемых блоков.
Естественно, размер блоков и их количество блоков так же придется где-то хранить, но… проанализировать взаимосвязь трех констант значительно труднее одной!
Учитывая все вышесказанноеранее сказанное, мы сможем значительно усилить нашу защиту. Один из вариантов ее реализации может выглядеть, например, так как показано в листинге 8.7.:
Листинг 8.7. [crackme.CEE99D84h.c] Программная реализация защитного механизма, основанного на искаженном оглавлении диска
// размер "хвоста" последнего блока
#define TAIL_SIZE (_FSIZ_ % BLOCK_SIZE)
// кол-во целых блоков
#define N_BLOCKS (_FSIZ_ / BLOCK_SIZE /2)
// ХОЛОСТАЯ ОБРАБОТКА ДАННЫХ
// -------------------------
// желательно сделать эту функцию как можно более сложной и запутанной,
// чтобы факт ее холостой работы был не так очевиден
threshing(unsigned char *src, int n)
{
int a, sum=0;for (a = 0; a< n; a++) sum += src[a]; return sum;
}
main()
{
int a = 0;
long p = _FSIZ_;
FILE *f_even, *f_uneven, *f_threshing;
char buf[BLOCK_SIZE + (_NSEC_*SECTOR_SIZE)];
// TITLE
fprintf(stderr, "crackme 27af7a2d by Kris Kaspersky\n");
// пытаемся открыть файл
// f_threshing лучше всего открывать первым, т.к. первый же встретившийся
// хакеру вызов CreateFileA должен давать "подсадной" дескриптор
if ( ((f_threshing = fopen(_FN_, "rb")) == 0) ||
((f_even = fopen(_FN_, "rb")) == 0) ||
((f_uneven = fopen(_FN_, "rb")) == 0))
{ fprintf(stderr, "-ERR: can not open %s\n",_FN_);
return -1;}
// устанавливаем f_even
fread(buf, 1, _NSEC_*SECTOR_SIZE, f_even);
// имитируем пропуск NSEC*SECOR_SIZE/2 байт (вдруг хакер на это купится?)
// на самом же деле, все NSEC*SECTOR_SIZE первый байт файла идут в муор-
// ное ведро
threshing(buf + _NSEC_*SECTOR_SIZE/2,_NSEC_*SECTOR_SIZE/2);
// устанавливаем f_uneven
fread(buf, 1, _NSEC_*SECTOR_SIZE+BLOCK_SIZE, f_uneven);
// имитируем пропуск NSEC*SECOR_SIZE/3 байт
threshing(buf + _NSEC_*SECTOR_SIZE/3, 2*_NSEC_*SECTOR_SIZE/3+BLOCK_SIZE);
// устанавливаем threshing, пуская хакера по ложному следу
fseek(f_threshing,_NSEC_*SECTOR_SIZE/4,SEEK_SET);
// читаем файл блоками, тщательно следя за тем, чтобы не вылететь
// за пределы его оригинального размера
for (a=0; a < N_BLOCKS; a++)
{
// читаем данные в холостую
fread(buf, 1, BLOCK_SIZE, f_threshing);
threshing(buf,BLOCK_SIZE);
// читаем четный действительный блок
fread(buf, 1, BLOCK_SIZE, f_even);
print_hex(buf,BLOCK_SIZE);
// пропуск нечтного блока для дескрпитора f_even
fread(buf, 1, BLOCK_SIZE, f_even);
threshing(buf,BLOCK_SIZE);
// читаем нечетный действительный блок
fread(buf, 1, BLOCK_SIZE, f_uneven);
print_hex(buf,BLOCK_SIZE);
// пропуск уже четного блока для дескрпитора f_uneneven
fread(buf, 1, BLOCK_SIZE, f_uneven);
threshing(buf,BLOCK_SIZE);
}
// дочитываем хвост
fread(buf, 1, TAIL_SIZE, f_even);
print_hex(buf, TAIL_SIZE);
}
Листинг 75 [crackme.CEE99D84h.c] программная реализация защитного механизма, основанного на искаженном оглавлении диска
Попробуйте взломать эту защиту. Что, не получается? Попытка отследить вызовы файловых функций SetFilePoiner и ReadFile ничего не дает, т. к. данные считываются глубоко нелинейным образом и способов быстрого отделения "зерен" от "плевел" здесь не существует. Такие защиты вообще не "ломаются" в отладчике, —– тут требуется помощь дизассемблера, но и с дизассемблером на скорый успех рассчитывать не приходится. Сложность и запутанность алгоритма обработки данных значительно усложняет анализ программы и на определение действительных границ файла даже у профессионала может уйти несколько часов (а в некоторых случаях и дней!). По соображениям экономии места дизассемблерные листинги и описание процесса взлома здесь не приводятся, поскольку в них нет ничего интересного —– просто тупая рутина и все. Единственная зацепка —– функция Threshing, имитирующая обработку данных. Как только хакер поймет, что результаты ее работы никак не используются в программе, он тут же продвинется далеко вперед. Контрольные точки останова на чтение/записи памяти позволяют быстро и элегантно определить: происходит ли обращение к заданным ячейкам или нет. Короче говоря, нет ничего тайного, что при помощи отладчика Soft-Ice и дизассемблера IDA Pro не стало бы явным…
Механизмы защиты
В этой главе рассматриватся различные механизмыанатомия защит от несанкционированного копирования CD с объяснением принципов их работы, примерами программной реализации и демонстрацией как эти защиты могут быть нейтрализованы.Классификация защит (или здесь не вам Англия – копать надо глубже): Классифицировать защиты от несанкционированного доступа можно по разным критериям (на редкость умная фраза, конечно, но надо же как-то начать).
Наиболее важными из них является следующие:
q стойкость ко взлому (копируется штатным копировщиком; копируется специализированным копировщиком или допускает эмуляцию защищенного носителя; не копируется в автоматическом режиме вообще);
q принцип защиты (нестандартная разметка диска; привязка к физическим характеристикам конкретного носителя);
q степень совместимости с программно/аппаратной средой (защитный механизм полностью соответствует стандарту и совместим со всем стандартным оборудованием; защитный механизм формально не нарушает стандарт, но закладывается на никем не гарантированные особенности реализации оборудования; защитный механизм явно нарушает стандарт, закладываясь на вполне определенный модельный ряд оборудования);
q уровень реализации (программный —– создание мастер-диска осуществляет на штатном оборудовании; аппаратный —– создание мастер-диска требует специального оборудования);
q интерфейс взаимодействия с приводом (стандартная библиотека языков Си и/или Паскаль; API операционной системы; низкоуровневый доступ к оборудованию);
q объект защиты (защита от копирования всего диска целиком, защита от пофайлового копирования, защита цифрового "грабежа" аудио контента).
Что касается стойкостиь ко взлому, то: абсолютной защиты от копирования оптических носителей не существует, да и не может существовать в принципе, поскольку, коль скоро диск можно прочитать, можно его и скопировать.
Конечно, при наличии достойной аппаратной защиты, насильно вмонтированной в чипсет привода, процедура взлома рискует оказаться весьма непростой, а то и вовсе нереализуемый на штатном оборудовании. Но что помешает хакеру модифицировать прошивку своего привода или внести в него определенные конструктивные изменения, заблокировав защиту? Достаточно вспомнить нашумевшую историю с чипами MOD чипами, чтобы все иллюзии держателей авторских прав рассеялись словно дым.
Бороться с профессиональными взломщиками —– абсолютно бессмысленно. Этотй бой еще не выигрывал еще никто. Чем стремительнее совершенствуются защитные механизмы, тем соблазнительнее выглядит их взлом. Даже самые совершенные защиты ломаются —– это только вопрос времени, стимула и вложенных во взлом денег (а финансовый потенциал пиратов поистине безграничен —– имейте ввиду).
Поэтому защищаться следует не от хакеров, а от квалифицированных пользователей. По минимуму, защищенный диск не должен копироваться никакими штатными копировщиками (Ahead Nero, Roxio Easy CD Creator), а по максимуму —– и специализированными копировщиками защищенных дисков тоже (Alcohol 120%, Clone CD). Впрочем, некопируемость бывает она очень разной бывает. Физические дефекты поверхности на бытовом оборудовании не копируются в принципе, но легко имитируются искажением контрольной суммы сектора, которая, впрочем, умными защитами элементарно распознается (правда, для этого защита должна спуститься с уровня API на несколько ступень вглубь, получив прямой доступ к железу, что не есть хорошо в плане конфликтности и безопасности).
Еще сложнее справиться с эмуляцией оригинального носителя. Некоторые продвинутые копировщики (например, Alcohol 120%Алкоголь) создают виртуальный привод, ведущий себя точь-в-точь как защищенный диск, старательно воспроизводя все ну, или практически все, физические характеристики поверхности. Отсюда: трудоемкость копирования оригинального носителя определяется отнюдь не сложностью имитации тех или иных ключевых особенностей, ано скрытностью их размещения.
Другими словами, необходимо найти такой набор отличительных признаков, факт присутствия которого было бы чрезвычайно трудно обнаружить. Хорошим кандидатом на эту роль выглядят каналы подкода нечитаемых секторов —– в силу конструктивных особенностей оптических приводов, точность позиционирования на субканальные данные невелика и результат SCSI/ATAPI-команды READ SUBCHANNEL не только непредсказуем, но еще и не воспроизводим! При каждом ее выполнении она возвращает субканальные данные сектора N ± d + k, где N —– адрес запрошенного сектора, d —– случайная, а k —– систематическая погрешность привода. Таким образом, на "грабеж" субканальных данных всех секторов уйдет очень много времени, а, если, субканальные данные умышленно перепутаны и/или искажены, задача их копирования становится вообще нереальной. Скопировать такой диск практически невозможно —– ни существующими, ни последующими копировщиками.
Стойкость защиты к битовому взломуbit-hack'у в общем-то не критична. Какой бы "крутой" она не была, ее все равно взломают —– был бы стимул! Поэтому речь идет лишь о затруднении копирования оригинальных носителей штатными или хакерскими средствами. А как можно затруднить копирование?
Во времена господства MS-DOS и 3,5"/5,25" накопителей на гибких магнитных дисках (или приводов floppy) широко использовалась такие приемы защиты, как нестандартная разметка диска и создание трудновоспроизводимых дефектов диска, которые могли быть реализованы как на аппаратном, так и на программном уровне. Под "аппаратным" уровнем в данном контексте понимается нестандартное оборудование, используемое для записи защищенного диска (например, устройство, формирующее лазерные метки, путем испарения магнитного покрытия в строго определенных местах или же банальный конденсатор перменной емкости (КПЕ), подключенный параллельно к кварцу для изменения его частоты, а, значит, и длины дорожки). "Программные" же методики защиты ограничивались лишь штатным оборудованием, значительно снижая накладные расходы на тиражирование оригинальных дисков (при небольших партиях это было весьма актуально).
Самое забавное, что стойкость аппаратных защит была ничуть не выше программных и все они ломались программными методами, зачастую в полностью автоматическом режиме.
Вообще говоря, все существующие методики защиты лазерных дисков можно разделить на два типа:
q нестандартная разметка диска;
q и привязка к физическим характеристикам конкретного носителя.
Защиты первого типа живут за счет нарушения стандартов, в то время как подавляющее большинство "честных" программ эти самые стандарты стараются соблюдать. В результате, защищенный диск не может быть скопирован штатным способом, на что держатели авторских прав, собственно, и рассчитывают. Идея нестандартных разметок не нова и широко использовалась еще во времена "древних" компьютеров таких как "Амига", , "Спектурмов" и прочих древних компьютеров. Устоять против "человека -с -мозгами" такая защита все равно не могла, а вот проблемы, которые она вызывала у легальных пользователей, уже давно вошли в анналы. Любое, даже самое незначительное отступление от стандартов, лишает вас всяких гарантий того, что диск вообще будет читаться! Большое количество разнородного оборудования, присутствующего на рынке, не позволяет протестировать защищенные диски на всех существующих моделях приводов, а, значит, есть риск, что обладатели не протестированных моделей столкнуться с серьезными проблемами. И с ростом тяжести нарушения стандарта, этот риск многократно усиливается.

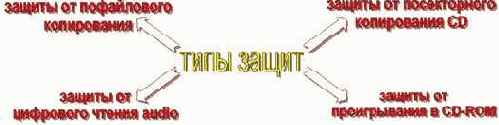

Рис. 61.1. Классификация защитных механизмов
Защита диска от проигрывания в компьютерных приводах CD-ROM, так же называемая защитой от цифрового воспроизведения —– самый гнусный тип защиты из всех защитных механизмов вообще. Основная цель защиты —– предотвратить несанкционированное копирование диска и его "грабеж" в MP3, в тоже самое время никак не препятствуя его нормальному проигрыванию. Очевидно, что требования, предъявляемые к защите, взаимоисключающие, поскольку, воспроизведение аудиодиска в общем случае его "грабеж" и есть.
Куда подаются "сграбленные" данные (на вход ЦАП или MP3-компрессора) это уже не суть важно, т. к. провод не сообщает диску через какие электронные цепи он его читает (со своим завтраком не разговаривают!)
Правда, на практике все обстоит не совсем так. Бытовые аудио проигрыватели и компьютерные приводы CD-ROM имеют множество конструктивных различий и по разному интерпретируют одну и туже информацию, записанную на CD. Да и сами компьютерные приводы CD-?—ROM'ы'ы чаще всего воспроизводят аудиодиски через специальный аудио-тракт, природа которого заметно отличается от цифрового канала чтения данных. Таким образом, создание защитного механизма сводится к преднамеренному внесению в структуру диска таких искажений, которые бы проявлялись лишь в режиме цифрового "грабежа" данных, а во всех остальных случаях оставались незамеченными.
Как уже говорилось ранеевыше, любые искажения структуры диска, выходящие за рамки стандарта, делают диск нестандартным, а поведение нестандартных дисков на произвольном оборудовании —– непредсказуемо! Причем, обработка нестандартных аудиодисков значительно отличается от обработки нестандартных дисков с данными. Защитный механизм, помещенный в исполняемый файл и, по сути своей являющийся программой, знает все об искажениях формата защищенного диска и знает как его следует обрабатывать. От читающего провода требуется лишь одно —– не мешать и делать то, и только то, что ему скажут. Аудиодиск, обрабатывающийся микропрограммой самого привода, — – это совсем другое дело, ибо представляет не исполняемый код, ано данные и эти данные приходится обрабатывать внешней
программе ("прошивке" привода), которая спроектирована в соответствии со стандартом и любые отклонения от данного вправе трактовать как "non-audio disk or no disk present". Огромное количество "разношерстной" цифровой техники чрезвычайно затрудняет задачу тестирования защитных механизмов на совместимость.
и…
Фактически защита от копирования аудиодисков превращается в защиту от их воспроизведения. Зачастую такие диски отказываются работать даже на обыкновенных аудио плеерах, не говоря уже про компьютерные приводы CD-ROM'ы'ы, на которых если они и воспроизводятся то только через аудио тракт, который мало помалу уже начинает отмирать. Так операционные системы Windows 2000 илиK Windows /XP во всю используют цифровое воспроизведение аудиодисков, а на Mac'ах это, судя по слухам, и вовсе их основной режим. Не собираясь рассуждать о достоинствах цифрового воспроизведения перед аналоговым (это тема совсем другой книги), отметим лишь то, что каждый пользователь вправе сам выбирать наиболее предпочтительный способ прослушивания. А потому, взлом таких защит не то что незаконное, но даже благородное дело!
Компания PHILPS (один из изобретателей технологии CDкомпактов) открыто выступает против любых нарушений стандарта и запрещает маркировать защищенные диски логотипом "CD". Законодательство многих стран (в том числе и России) придерживается такого же мнения. Защищенный нестандартным форматом диск должен содержать недвусмысленное предупреждение, что приобретаемыйая вами кусок пластика только с виду похожа на компакт- диск, но в действительности таковым не является.
Ностальгия
"Во времена Спектрума с дисководом (9х годы) одна фирма, которая выпускала компьютерныйх журнал (не могу вспомнить название за давностью событий) придумала вот что —– на микросхему контроллера дисковода подается определенная тактовая частота, исходя из которой он и оперирует. А поскольку метод записи там MFM, т. е. FM, то от частоты зависит длина дорожки. Обычно (если я правильно помню) длина дорожки была около 6200 байт (это неформатированная длина). Так вот —– эта фирма (наверное, скорее – группа товарищсчей :) делала на диске дорожку длиной, например, 5000 байт (т. е. меньше). За счет ФАПЧ в контроллере она читалась вполне нормально, но длина в 5000 байт сохранялась.
Так вот — такую защиту скопировать было невозможно на стандартном компьютере (это понятно). Но я как раз-то писал именно копировщик таких защищенных дисков… :) И придумал соответственно на время копирования такой — дорожки подключать параллельно кварцу в контроллере КПЕ, крутя который следовало добиваться нужной длины (на экране все отображалось)" Bob Johnson
Забегая вперед, отметим, что сломать
Забегая вперед, отметим, что сломать можно все!Замечание
На самом деле, это утверждение не совсем верно. Некоторые из защит от копирования на бытовом оборудовании не могут быть взломаны в принципе. В частности, защиты аудиодисков, основанные на искажении TOC (Table Of Contents), приводят к нечитабельности такого диска компьютерными приводами CD-ROM, но на аудио-плеерах, не слишком дотошно анализирующих TOC, такой диск воспроизводится вполне нормально. Единственный способ скопировать такой диск в цифровом виде — изменить код прошивки привода CD-ROM, убрав из него ряд "лишних" проверок, либо же развинтить привод для осуществления "горячей" замены диска. Подробнее см. xxxx[Y84] .
Так что не стоит, право же, переоценивать стойкость механизмов, препятствующих несанкционированному копированию лазерных дисков. Если кому-то особо приспичит, вашу программу все равно взломают! Как? Вот об этом и рассказано далее. Как говориться: кто предупрежден, — тот вооружен. Ну, а коль уж совсем невмоготу, то используйте прямой доступ к портам ввода/вывода с прикладного уровня. Нет, вы не ослышались — в Windows NT это действительно возможно, и далее рассказано как это сделать.
Методы низкоуровневого управления приводами
"Как правильно уложить парашют"Пособие. Издание 2-е, исправленное
Секторный уровень взаимодействия всегда привлекал как создателей защитных механизмов, так и разработчиков утилит, предназначенных для копирования защищенных дисков. Еще большие перспективы открывает чтение/запись "сырых" (RAW) секторов — это наиболее низкий уровень общения с диском, какой только штатные приводы способны поддерживать. Большинство защитных механизмов именно так, собственно, и работает. Одни из них прячут ключевую информацию в каналы подкода, другие тем или иным образом искажают коды ECC/EDC коды(Error Correcting Code/Error Detection and Correction)[n2k83] , третьи используют нестандартную разметку и т. д. и т. п.
Существует множество способов для работы с диском на секторном уровне, и далее описаны с добрый десяток из них. Большая часть рассматриваемых здесь методик рассчитана исключительно на Windows NT/2000/XP и не работает в операционных системах Windows 9x, которым, по-видимому, придется разделить судьбу мамонтов, а потому интерес к ним стремительно тает как со стороны пользователей, так и со стороны программистов. Конечно, какое-то время они еще продержатся "на плаву", но в долгосрочной перспективе я бы не стал на них рассчитывать, особенно учитывая тот факт, что Windows 9x не в состоянии поддерживать многопроцессорные системы, а победоносное шествие Hyper-Threading уже не за горами.
Примечание
Технология Hyper-Threading — это реализация одновременной многопоточности (Simultaneous Multi-Threading, SMT). Эта технология фактически является промежуточной между многопоточной обработкой, осуществляемой в мультипроцессорных системах, и параллелизмом на уровне инструкций, осуществляемом в однопроцессорных системах.
В силу того, что секторный уровень доступа к диску изначально ориентирован на создателей ("ломателей") защитных механизмов, данный раздел "выкрашен" ярко-хакерской краской и рассказывает не только о самих методиках низкоуровневого управления устройствами, но и описывает технику взлома каждого из них.
"Как правильно уложить парашют"
Пособие. Издание 2-е, исправленное
Секторный уровень взаимодействия всегда привлекал как создателей защитных механизмов, так и разработчиков утилит, предназначенных для копирования защищенных дисков. Еще большие перспективы открывает чтение/запись "сырых" (RAW) секторов – это наиболее низкий уровень общения с диском, какой только штатные приводы способны поддерживать. Большинство защитных механизмов именно так, собственно, и работает. Одни из них прячут ключевую информацию в каналы подкода, другие тем или иным образом искажают коды ECC/EDC, третьи используют нестандартную разметку и т. д. и т. п.
Существует множество способов для работы с диском на сектором уровне, и ниже будет описан добрый десяток из них. Большая часть рассматриваемых здесь методик рассчитана исключительно на Windows NT/W2K/XP и не работает в операционных системах Windows 9x, которымой, по-видимому, придется разделить судьбу мамонтов, а потому интерес к нимей стремительно тает как со стороны пользователей, так и со стороны программистов. Конечно, какое-то время ониа еще продержитсяпродержатся на плаву, но в долгосрочной перспективе я бы не стал на нихее закладываться, особенно учитывая тот факт, что Windows 9x не в состоянии поддерживать многопроцессорные системы, а победоносное шествие Hyper-Threading уже не за горами.
В силу того, что секторный уровень доступа к диску изначально ориентирован на создателей (ломателей) защитных механизмов, данный раздел выкрашен ярко-хакерской краской и рассказывает не только о самих методиках низкоуровневого управления устройствами, но и описывает технику взлома каждого из них. Забегая вперед, заметим, что сломать можно все!
Замечание
На самом деле, это утверждение не совсем верно. Некоторые из защит от копирования на бытовом оборудовании не могут быть взломаны в принципе. В частности, защиты аудиодисков, основанные на искажении TOC'a, приводят к нечитабельности такого диска компьютерными приводами CD-ROM, но на аудио-плеерах, не слишком дотошно анализирующих TOC, такой диск воспроизводится вполне нормально. Единственный способ скопировать такой диск в цифровом виде – пропадчить прошивку CD-ROM привода, убрав из нее ряд "лишних" проверок, либо же развинтить привод для осуществления горячей замены диска. Подробнее см. xxxx
Так что не стоит, право же, переоценивать стойкость механизмов, препятствующих несанкционированному копированию лазерных дисков. Если кому-то особо приспичит, вашу программу все равно взломают! Как? Вот об этом и будет рассказано ниже. Как говориться: кто предупрежден, – тот вооружен. Ну, а коль уж совсем невмоготу – используйте прямой доступ к портам ввода/вывода с прикладного уровня. Нет, вы не ослышались – в Windows NT это действительно возможно, и ниже будет рассказано как это сделать.
Microsoft Visual Studio Debugger
При установке среды разработки MicrosoftVisual Studio она регистрирует свой отладчик основным отладчиком критических ошибок по умолчанию. Это простой в использовании, но функционально ущербный отладчик, не поддерживающий даже такой банальной операции, как поиск hex-последовательности в оперативной памяти. Единственная "вкусность", отличающая его от "продвинутого" во всех отношениях Microsoft Kernel Debugger'a –— это возможность трассировки "упавших" процессов, выбросивших критическое исключение.В опытных руках отладчик Microsoft Visual Studio Debugger способен творить настоящие чудеса, и одно из таких чудес –— это возобновление работы приложений, совершивших недопустимую операцию и при нормальном течении событий аварийно завершаемых операционной системой без сохранения данных. В любом случае, интерактивный отладчик (коим Microsoft Visual Studio Debugger и является) предоставляет намного более подробную информацию о сбое и значительно упрощает процесс выявления источников его возникновения. К сожалению, тесные рамки данной главы (и без того далеко отошедшей от основной темы книги!) не позволяют изложить всю методику поиска неисправностей целиком и приходится ограничиваться лишь узким кругом наиболее интересных (и наименее известных!) вопросов (см. разд. "Обитатели сумеречной зоны, или из морга в реанимацию" этой главы).
Для ручной установки Microsoft Visual Studio Debugger'а основным отладчиком критических ошибок добавьте в реестр следующие данные показанные в листинге 3.3.:
Листинг 3.3. Установка Microsoft Visual Studio Debugger основным отладчиком критических ошибок
[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\AeDebug]
"Auto"="1"
"Debugger"="\"C:\\Prg Files\\MS VS\\Common\\MSDev98\\Bin\\msdev.exe\" -p %ld -e %ld"
"UserDebuggerHotKey"=dword:00000000
Листинг 3.4. Демонстрационная [Y88] программа, вызывающая сообщение о критической ошибкеЛистинг 3 установка Microsoft Visual Studio Debugger' a основным отладчиком критических ошибок
// функция возвращает сумму n символов типа char
// если ей передать null-pointer, она "упадет",
// хотя источник ошибки не в ней, а в аргументах,
// переданных материнской функцией
test(char *buf, int n)
{
int a, sum;
for (a = 0; a < n; a++) sum += buf[a]; // здесь возбуждается исключение
return sum;
}
main()
{
#define N 100
char *buf = 0; // инициализируем указатель на буфер
/* buf = malloc(100); */ // "забываем" выделить память, здесь ошибка
test(buf, N); // передаем null-pointer некоторой функции
}
Миссия: Искажение нумерации треков
Согластно стандартру ECMA-130, информационные треки должны нумероваться последовательно, начиная от единицы и кончая последним треком диска ("Track Numbers 01 to 99 shall be those of the Information Tracks in the User Data area. Consecutive Information Tracks shall be numbered consecutively. The first Information Track of the user Data area of a disk shall have Track Number 01"). Чувство здравого смысла разработчиков аппаратно-программного обеспечения придерживается такого же мнения и потому считается, что всякая система может закладываться на то, что за треком номер один следует либо трек с номером два, либо область Lead-outLead-Out (трек с номером AAh). Но ведь нумерация треков может быть легко искажена с таким расчетом, чтобы за первый треком располагался девятый или даже еще один "первый" трек!Испытания показывают, что подавляющее большинство приводов и копировщиков на перенумерацию треков реагируют крайне неадекватно, порой вообще отказываясь распознавать такой диск или же отображая треки с данными как аудио. Неудивительно, что копирование искаженных дисков вызывает большие проблемы. Даже такие "зубры" как Clone CDCloneCD и Alcohol 120% Алкоголь оказывается не в состоянии разобраться с разметкой защищенного диска и полученные копии оказываются чудовищно искажены или же вовсе неработоспособны.
Теоритически, диск с нарушенной нумераций треков должен копироваться без проблем, поскольку номера треков в абсолютной адресации вообще не участвуют и при работе с диском на секторном уровне копировщику достаточно лишь прочитать все содержимое диска от первого читаемого сектора до последнего, даже не подозреваяя о сущестовании треков вообще. Тем не менее, на практике все обстоит иначе и подавляющее большинство копировщиков копируют диск по трекам, а не по секторам. Причем, алгоритмы анализа TOC'a зачастую тупы до ужаса и не способны справиться даже с очевидными искажениями. Любые отклонения нумерации треков от нормальной нормально вполне записываются на диск тем же Clone CDCloneCD (за исключением трека, начинающегося с номера ноль, но об этом мы поговорим позже), но для чтения искаженного диска понадобиться программа "поумннее".
Из всех известных мне программ на это способен лишь мой собственный копировщик (ну или посекторное копирование диска "вручную"), так что для защиты дисков этаот методикапримчик —– самое то!
Однако, чтобы защищенный диск не вызывал никаких конфликтов с оборудованием легальных пользователей, следует дейстовать очень осторожно, ни в коем случае не прикасаясь к нумерации треков первой сессии (т. к. зачастую это ведет к полной нечитаемости диска, подробности вы найдете далее в одноименномй разд. главе ниже"Диск, начинающийся не с первого трека" этой главы). Приятное исключение составляет лишь создание фиктивного трека с номером подлинного трека, —– защита этого типа не конфликтует ни с каким доступным мне оборудованим и, судя по всему, не должна конфликтовать ни с каким оборудованием вообще, однако, полной уверенности в этом у меня нет. Нумерацию треков второй сессии можно изменять более или менее безболезненно. В худшем случае привод просто не "увидит" треки второй сессии, но первая сессия будет доступа ему целиком.
Для изменения нумерации треков достаточно лишь изменить номер указателяpoint'а, соответствующий оригинальному номеру искажаемого трека и скорректировать значение поля PMin указателяpoint'а A1h, хранящего номер последнего трека диска (если этого не сделать, то мы получим защиту типа "некорректный номер последнего трека"). Так же следует исправить раскладку треков, содержащуюся в конеце CCD-файла. Следующий пример (листинг 6.28) демонстрирует как создать разрыв между вторым и третьим треками, увеличив номер последнего с трех до девяти. Нечетные колонки, залитые серым цветом — оригинальное содержимое CCD-файла, справа приведены измененные колонки (непосредственно сами изменения выделены полужирным шрифтом):
Листинг 6.28. Образование разрыва между вторым и третьим треками.
|
[Entry 8] |
[Entry 8] |
[Entry 11] |
[Entry 11] |
[TRACK 1] |
[TRACK 1] |
|
Session=2 |
Session=2 |
Session=2 |
Session=2 |
MODE=1 |
MODE=1 |
|
Point=0xa1 |
Point=0xa1 |
Point=0x03 à |
Point=0x09 |
INDEX 1=0 |
INDEX 1=0 |
|
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
ADR=0x01 |
||
|
Control=0x04 |
Control=0x04 |
Control=0x04 |
Control=0x04 |
[TRACK 2] |
[TRACK 2] |
|
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
TrackNo=0 |
MODE=1 |
MODE=1 |
|
AMin=0 |
AMin=0 |
AMin=0 |
AMin=0 |
INDEX 1=0 |
INDEX 1=0 |
|
ASec=0 |
ASec=0 |
ASec=0 |
ASec=0 |
||
|
AFrame=0 |
AFrame=0 |
AFrame=0 |
AFrame=0 |
[TRACK 3] à |
[TRACK 9] |
|
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
ALBA=-150 |
MODE=1 |
MODE=1 |
|
Zero=0 |
Zero=0 |
Zero=0 |
Zero=0 |
INDEX 1=0 |
INDEX 1=0 |
|
PMin=3 à |
PMin=9 |
PMin=3 |
PMin=3 |
||
|
PSec=0 |
PSec=0 |
PSec=1 |
PSec=1 |
||
|
PFrame=0 |
PFrame=0 |
PFrame=33 |
PFrame=33 |
||
|
PLBA=8850 |
PLBA=-1 |
PLBA=13458 |
PLBA=13458 |
[Entry 8] [Entry 8] [Entry 11] [Entry 11] [TRACK 1] [TRACK 1]
Session=2 Session=2 Session=2 Session=2 MODE=1 MODE=1
Point=0xa1 Point=0xa1 Point=0x03 à Point=0x09 INDEX 1=0 INDEX 1=0
ADR=0x01 ADR=0x01 ADR=0x01 ADR=0x01
Control=0x04 Control=0x04 Control=0x04 Control=0x04 [TRACK 2] [TRACK 2]
TrackNo=0 TrackNo=0 TrackNo=0 TrackNo=0 MODE=1 MODE=1
AMin=0 AMin=0 AMin=0 AMin=0 INDEX 1=0 INDEX 1=0
ASec=0 ASec=0 ASec=0 ASec=0
AFrame=0 AFrame=0 AFrame=0 AFrame=0 [TRACK 3] à [TRACK 9]
ALBA=-150 ALBA=-150 ALBA=-150 ALBA=-150 MODE=1 MODE=1
Zero=0 Zero=0 Zero=0 Zero=0 INDEX 1=0 INDEX 1=0
PMin=3 à PMin=9 PMin=3 PMin=3
PSec=0 PSec=0 PSec=1 PSec=1
PFrame=0 PFrame=0 PFrame=33 PFrame=33
PLBA=8850 PLBA=-1 PLBA=13458 PLBA=13458
Листинг 20 образование разрыва между вторым и третьим треками; нечтные колонки, залитые серым цветом – оригинальное содержимое CCD-файла, справа приведены измененные колонки (непосредственно сами изменения выделены жирным шрифтом).
Поскольку, большинство дисков с данными имеют лишь по одному треку на каждую сессию, то для перенумерации треков в границе одной сессии обычно приходится прибегать к созданию фиктивного трека в настоящем. Эта методика уже рассматривалась ранеевыше (см. разд. "Фиктивный трек в настоящем треке" этой главыодноименную главу) и здесь мы не будем повторяться.
Миссия1: Некорректный стартовый адрес трека
Для создания защищенного диска с искаженным TOC нам понадобиться: любая программа записи на диск, умеющая создавать многосессионные диски (например, Roxio Easy CD Creator), копировщик защищенных дисков, сохраняющий содержимое TOC в текстовом файле, доступном для редактирования (мы выбираем Clone CDCloneCD) и, естественно, сам пишущий привод, поддерживающий режим "сырой" записи в режиме DAO. Для облегчения восприятия материала все действия будут расписаны по шагам, хотя это выглядит и не слишком литературно.Шаг первый. Создание оригинального диска.
Достаем из упаковки новую болванку CD-R или, – что даже лучше, – вставляем в привод "потертый жизнью" диск CD-RW и записываем на него пару сессий в штатном режиме. Будет лучше (вернее нагляднее) если вторая сессия будет включать в себя файлы первой сессии, – той самой сессии, чей TOC мы и собираемся искажать. Интересно, сможет ли привод прочесть ее содержимое или нет?
Шаг второй. Получение образа оригинального диска.
Запускаем программу Clone CDCloneCD и указываем ей создать образ оригинального диска (выбираемый профиль настроек на данном этапе некритичен, поскольку диск еще не защищен, то с равным успехом можно использовать как "CD с данными", так и "Protected PC Game"; флажок "создавать Cue-Sheet" устанавливать необязательно –— все равно он действителен лишь на односессионных компакт-дисках).
Шаг третий. Искажение стартового адреса первого трека в образе. Если все сделано правильно и программно/аппаратное обеспечение во всей своей совокупности работает нормально, на жестком диске должны образоваться три файла: IMAGE.CCD, –— несущий в себе содержимое Q-канала подкода области Lead-inLead-In или, попросту говоря, TOC; IMAGE.IMG –— "сырой" образ диска со всеми секторами от 00:00:02 до "сколько -на -диске -есть -там" и IMAGE.SUB –— содержимое полей подкода "программной" части диска.
Могущество кодов Рида-Соломона или информация, воскресшая из пепла
Энтропия слепа, но терпелива. Рано или поздно, обстреливая наши позиции по квадратам, она нанесет удар по штабу, по центру связи. И тогда первая линия обороны будет уничтожена. И приходится отходить на запасные позиции. Иными словами, доставать из магнитотеки пакет дисков с копией тома.Е. В. Лишак
"Тридцать второй день года.
(Записки парасистемного программиста)."
Все вы наверняка слышали о существовании помехозащитных кодов Рида-Соломона, широко использующихся в устройствах передачи и хранения данных для обнаружения и исправления как одиночных, так и групповых (!) ошибок. Область их применения необычайно широка — кодеры/декодеры Рида-Соломона можно найти и в ленточных запоминающих устройствах, и контроллерах оперативной памяти, и в модемах, и в жестких дисках, и в приводах CD-ROM/DVD приводах и т. д. Благодаря им некоторые "продвинутые" архиваторы безболезненно переносят порчу нескольких секторов носителя, содержащего архив, а подчас — и полное разрушение целого тома многотомного архива. Еще коды Рида-Соломона позволяют защитному механизму автоматически восстанавливать байтики, "хакнутые" взломщиком и/или искаженные в результате сбоя программного/аппаратного обеспечения.
Короче говоря, если владение техникой помехозащитного кодирования не превращает вас в бога, то, по крайней мере, поднимает на Олимп, где среди бесшумных вентиляторов и "безглючных" операционных систем снуют великие компьютерные Гуру.
В тоже время, лишь немногие программисты могут похвастаться собственной реализацией алгоритмов Рида-Соломона. Да и зачем? Готовых библиотек море — от прагматичных коммерческих пакетов, до бесплатных "исходников", распространяемых по лицензии GNU[n2k56] [Y57] . Как говориться, бери — не хочу.
Замечание
"…из-за ошибок в реализации данный код вместо исправления ошибок добавляет новые. Поэтому данный код больше недоступен" — комментарий к исходным текстам GNU'шным[n2k58] исходным текстам кодера/декодера Reed-Solomon'a'а GNU.
Вот и верь после этого в надежность Linux в целом и в "GNU-'тый" библиотечный код в частности.
Что ж, в использовании библиотек есть вполне определенный практический смысл, но никакой хакер (hacker) [n2k59] не доверит управления программе, до тех пор не поймет как именно она работает (а эта публикация именно для хакеров и предназначена, естественно "хакеров" в хорошем значении этого слова). С другой стороны, — при анализе программного обеспечения, распространяемого без исходных кодов, вы не сможете идентифицировать алгоритм Рида-Соломона, если только заранее не разберетесь во всех его тонкостях. Допустим, вам встретилась защита, хитрым образом манипулирующая с EDC/ECC полями ключевых секторов, считанных ею с лазерного диска, и каждый такой сектор содержит две умышленно внесенные ошибки (плюс еще ошибки, естественным путем возникающие при небрежном обращении с CD), причем, одна из этих ошибок ложная
и исправлять ее не нужно. При штатном копировании защищенного диска микропроцессорная начинка привода CD-ROM'a'а автоматически исправляет все ошибки, которые она только может исправить, в результате чего происходит искажение ключевых меток и, — как следствие — защищенная программа перестанет работать. Можно, конечно, скопировать диск в "сыром" режиме, т. е. без исправления ошибок, но тогда копия будет содержать как не предумышленные, так и предумышленные ошибки, в результате чего даже при незначительном повреждении оригинала, корректирующих возможностей кодов Рида-Соломона уже окажется недостаточно и диск просто перестанет читаться (А как вы хотели? Копирование дисков в сыром режиме ведет к накоплению
ошибок и потому крайне непрактично с любой точки зрения). Владение базовыми принципами помехозащитного кодирования позволит вам разобраться с логикой работы защитного механизма и понять какие конкретного ошибки следует исправлять, а какие нет.
К сожалению, подавляющее большинство публикаций на тему кодов Рида-Соломона написаны на языке высшей математики для постижения которой и университетских знаний под час оказывается недостаточно (да и все ли хакеры знают математику?), в результате чего все эти сильно теореитиизированные руководства забрасываются на полку, если вообще не применяются не по назначению…отправляются в туалет (не то, чтобы я разделял такие намерения, но все-таки…).
Программная реализация корректирующих кодов Рида-Соломона действительно очень сложна и действительнона самом деле требует определенной математической подготовки, изложение основ которой может показаться скучным и неинтересным для "системщиков" и "железячников", но иного пути по- видимому нет. В конце концов, никто не обещал вам, что быть программистом — легко, а хорошим программистом быть еще труднее. Так что не говорите потом, что я вас не предупреждал! Шутка! РасслабитесьРасслабьтесь и разгоните свой страх перед высшей математикой прочь. По ходу описания вам встретьсяповстречается пара формул (ну куда же в математике без формул?), но во всех остальных случаях я буду говорить на интернациональном программистом языке — языке Си, понятным любому системщику. В общем, пристегивайте ремни и поднимайте свои головы с клавиатуры, — мы поехали!
Мысли о хакерах, защитах и программировании
Взломщики и защитники информации не только враги, но и коллеги. Если предположить, что хакеры паразитируют на программистах (пользуясь их неумением строить по настоящему качественные защитные механизмы), то тогда с неизбежностью придется признать, что программисты паразитируют на пользователях, пользуясь их неумениеним программировать!Хакерство и программирование действительно очень тесно переплетены. Создание качественных и надежных защитных механизмов требует навыков низкоуровневой работы с операционной системой, драйверами и оборудованием; знаний архитектуры современных процессоров и учета особенностей кодогенерации конкретных компиляторов, помноженных на "биологию" используемых библиотек. На этом уровне программирования грань между собственно самими программированием и хакерством становится настолько зыбкой и неустойчивой, что я не рисковал бы ее провести.
Начнем с того, что всякая защита, равно как и любой другой компонент программного обеспечения, требует тщательного и всестороннего тестирования на предмет выяснения ее работоспособности. Под "работоспособностью" в данном контексте поднимается способность защиты противостоять квалифицированным пользователям, вооруженным хакерским арсеналом (копировщиками защищенных дисков, эмуляторами виртуальных приводов, оконными шпионами и шпионами сообщений, файловыми мониторами и мониторами реестра). Качество защиты определяется отнюдь не ее стойкостью, но соотношением трудоемкости реализации защиты к трудоемкости ее взлома. В конечном счете, взломать можно любую защиту –— это только вопрос времени, денег, квалификации взломщика и усилий, но грамотно реализованная защита не должна оставлять легких путей для своего взлома. Конкретный пример. Защита, привязывающая к сбойным секторам (которые действительно уникальны для каждого носителя) бесполезна, если не способна распознать их грубую эмуляцию некорректно заполненными полями EDC/ECC[2][n2k11] . Еще более конкретный пример. Привязка к геометрии спиральной дорожки лазерного диска даже будучи реализованной без ошибок, обходится путем создания виртуального CD-ROM привода, имитирующего все особенности структуры оригинального диска. Для этого даже не нужно быть хакером, –—
достаточно запустить копировщик Alcohol 120%, ломающий такие защиты автоматически.
Ошибки проектирования защитных механизмов очень дорого обходятся их разработчикам, но гарантированно застраховаться от подобных просчетов –— невозможно. Попытка применения "научных" подходов к защите программного обеспечения –—
чистейшей воды фарс и бессмыслица. Хакеры смеются над академическими разработками в стиле "расчет траектории сферического коня в вакууме" и, практически любая такая защита "снимается" за 15
минут без напряжения извилин. Вот грубый, но наглядный пример. Проектирование оборонной системы военной крепости без учета существования летательных средств позволяет захватить эту самую крепость чуть ли не на простом "кукурузнике" (MS WDB [Y12] [n2k13] –—
кукурузник), не говоря уже об истребителях (отладчик [n2k14] Soft-Ice –—
истребитель, а дизассемблер IDA Pro –—
еще и бомбардировщик).
Для разработки защитных механизмов следует иметь хотя бы общее представления о методах работы и техническом арсенале противника, а еще лучше –— владеть этим арсеналом не хуже противника (то есть владеть им в совершенстве). Наличие боевого опыта (реально взломанных программ) очень и очень желательно, –— пребывание в "шкуре" взломщика позволяет досконально изучить тактику и стратегию наступательной стороны, давая тем самым возможность оптимальным образом сбалансировать оборону. Попросту говоря, определить и усилить направления наиболее вероятного вторжения хакеров, сосредоточив здесь максимум своих интеллектуальных сил. А это значит, что разработчик защиты должен глубоко проникнуться психологией хакеров, настолько глубоко, чтобы начать мыслить как хакер…
Таким образом, владение технологией защиты информации предполагает владение технологией взлома. Не зная того, как ломаются защиты, не зная их слабых сторон, не зная арсенала хакеров –— невозможно создать стойкую, дешевую и главное простую в реализации защиту.Книги, рассматривающие вопросы безопасности исключительно со стороны защиты, грешат тем же, что и конструкторы запоминающих устройств, работающих только на запись, –— ни то, ни другое не имеет никакого практического применения.
Нанесение меток vs[8]. динамическая привязка
Умышленное нанесение уникальных меток на носитель само по себе не сложно и широко распространено. Кто победнее царапает диск циркулем, ну а кто побогаче уродует его лазером. Более изощренные защитники программ прибегают к питам нестандартной формы или сложным образом манипулируют с плотностью спиральной дорожки и/или ее узором. Однако все эти способы не лишены недостатков. Во-первых, они требуют применения специального оборудования. Во-вторых, уникальные характеристики носителя потому и называется уникальными, что не могут быть "состряпаны" по заказу и формируются в процессе рождения самого носителя. То есть, до того момента, пока диск не будет вынут из "печки", защитный механизм еще не знает тех характеристик носителя, к которым он привязывается. А после завершения процесса "выпечки" сообщать эти самые характеристики защите уже поздно, т. к. записывать их уже некуда, — дозапись на носители CD-ROM, увы, не возможна. Теоретически, можно поместить закодированные метки на дискету, прилагающуюся к защищенному диску CD-ROM, но ведь это маразм. В, четвертых, те "уникальные" характеристики, которые наносятся на мастер копию CD-ROM, оказываются бессильными против тех "нечистых на руку" заводов по штамповке, что часть отпечатанного тиража "сливают" в свой карман.Поэтому, лучше вообще не наносить на диск никаких меток, а использовать те, что уже есть, определяя их уникальность "на лету". Как это можно сделать? Да очень просто! Защитный механизм измеряет ту характеристику диска, что подвержена наибольшему разбросу от одного экземпляра носителя к другому (как правило это временная характеристика чтения). Затем по специально заданному алгоритму защитный механизм преобразует ее в некоторый код, который и сообщается владельцу этого диска. Владелец передает этот код разработку программы и получает (не бесплатно, конечно) регистрационный номер, который представляет собой некоторую производную от этого кода (для простоты будет считать, что регистрационный номер равен коду характеристики диска, умноженному на 0x666).
После ввода регистрационного номера, защитный механизм, проделывает с ним обратную операцию, а затем сравнивает полученный результат с кодом характеристики диска (как вариант: защита может самостоятельно вычислить регистрационный номер по коду характеристики и сравнить его с регистрационным номером, введенным пользователем). Если они совпадают, то все ОК, в противном же случае пользователь посылается туда, куда Макар телят не гонял.
Достоинство этого механизма в том, что для создания защищенного диска не обязательно иметь никакого специфического оборудования, — вполне подойдет обычный пишущий привод. Это раз. Копирование защищенного диска протекает без каких-либо осложнений, однако, все дубликаты автоматически теряют свой регистрационный статус (ведь их код характеристики будет уже другой!), но могут быть зарегистрированы путем обращения к разработчику программы — это два!
Естественно, алгоритм генерации регистрационного номера должен быть выбран так, чтобы между ним и кодом характеристик не виделосьобнаружилось никакой видимой никакой зависимости, а сама процедура его проверки всячески сопротивлялась ее исследованию дизассемблером или отладчиком. В противном случае, вашу защиту смогут легко и эффективно вскрыть.
Некорректный номер последнего трека
Искажение номера последнего трека (указатель A1h в TOC) подавляющее большинство приводов воспринимает крайне "болезненно", поэтому данный способ защиты носит скорее академический, чем практических характер (по типу: так защищать свои диски не надо). Тем не менее, при условии соблюдения определенных предосторожностей и пользоваться этой методикой все-таки можно.Итак, берем уже известный нам образ диска IMAGE.CCD, находим в нем строку "Point=0xA1", расположенную в сессии1 и изменяем значение принадлежащего ей поля PMin с единицы на двойку. Тем самым мы заставляем привод считать, что номер последнего трека первой сессии равен двум, а не одному, как это имеет место быть в действительности.
[Entry 1] [Entry 1]
Session=1 Session=1
Point=0xa1 Point=0xa1
… …
PMin=1 PMin=2
PSec=0 PSec=0
PFrame=0 PFrame=0
При записи измененного образа на диск Clone CDCloneCD выдает вполне корректную информацию о количестве треков, косвенно свидетельствуя о том, что он вообще не анализирует значения указателя A1h, а номер последнего трека определяет путем анализа указателей 01h— – 99h. Последний встретившийся указательpointer – и будет последним номером трека данной сессии.
(Внимание!:
point Указатель с наибольшим номером не обязательно является последним треком, т. к. нумерация треков может быть умышлено искажена с целью затруднения копирования диска).
Защищенный таким образом диск (точнее и, правильнее было бы сказать "изуродованный таким образом диск") под приводом ASUS показывает лишь свою первую сессию. NEC "видит" оба трека, но ввиду "разбушевавшейся фантазии своих электронных цепей" ошибочно распознает их тип как AUDIO, однако, проигрывать их наотрез отказывается (жаль, а то бы мы услышали неповторимую симфонию Шума и Скрежета).
Привод TEAC не опознает такой диск вообще. Короче, все указывает на то, что микропроцессорная начинка приводов ведет себя совсем не так, как Clone CDCloneCD и вместо подсчета количества треков, напрямую считывает содержимое указателя A1h. И, если он оказывается искажен, поведение привода становится в высшей степени неадекватно. В общем, это плохая защита и мы ее рассматривать не будем.
Гораздо "лояльнее" приводы относятся к искажению номера последнего трека второй сессии (в том смысле, что "изуродованная" вторая сессия никак не мешает чтению первой). Давайте в порядке свободного эксперимента возьмем оригинальную копию IMAGE.CCD и совершим над ней следующую "хирургическую" операцию (изменим содержимое поля PMin, принадлежащего point'у указателю A1h второй сессии с двойки на единицу, пытаясь убедить привод в том, что номер последнего трека второй сессии оканчивается на единицу, хотя можно выбрать и любое другое значение, например три или восемь)::
[Entry 8] [Entry 8]
Session=2 Session=2
Point=0xa1 Point=0xa1
… …
PMin=2 PMin=1
PSec=0 PSec=0
PFrame=0 PFrame=0
Приводы ASUS и TEAC показывает лишь первую сессию искаженного диска, вторя же недоступна даже не секторном уровне. Привод NEC так же видит только одну сессию —– первую, но "великодушно" позволяет считывать вторую на секторном уровне, тем не менее на щедрость подобного рода нам закладываться нельзя, поскольку подавляющее большинство остальных приводов не столь "благородны", как NEC.
Попробуем скопировать защищенный диск, предварительно изучив его геометрию с помощью любой подходящей программы (например, Ahead Nero).
Смотрите (см. рис. 6.190x070) Ahead Nero Нерон видит оба трека диска, но второй —– искаженный —– трек представляется ему абсолютно пустым, что в общем-то недалеко от истины, т. к. на секторном уровне этот трек все равно не доступен. Попытка копирования диска тем же Ahead Nero Нероном приводит к копированию лишь первой его сессии и хотя скопированный диск формально вполне работоспособен, защита может разгадать подмену элементарным анализом TOC, проверяя количество сессий, имеющихся на диске и атрибуты второго трека. На диске, скопированным Ahead Nero Нероном они, разумеется, не совпадут.

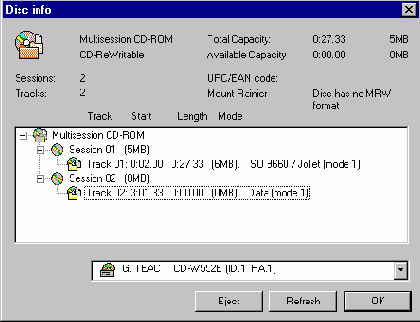

Рис. 6.19. унок 14 0x070 Реакция Ahead Nero Нерона на некорректный номер последнего трека
Копировщик Clone CDCloneCD так же "обламывается" с копированием. Во-первых, он теряет способность корректно распознавать границы сессии и при достижении конца первой сессии упорно пытается прочесть содержимое области Lead-outLead-Out на секторном уровне. Правда, процесс "обмолачивания" дефективных секторов протекает достаточно быстро и пользователь даже не успевает заскучать. Вторая сессия по понятным причинам остается не скопированной и Clone CDCloneCD корректирует TOC, выбрасывая из него всякие упоминая о последней (это во-вторых). Как следствие: TOC скопированного диска будет кардинально отличается от TOC'a оригинала и защите не составит большого труда обнаружить факт несанкционированного копирования. Alcohol 120% Алкоголь
так же копирует только первую сессию.
Может ли такой диск быть скопирован вручную? Разумеется! Достаточно только один к одному переписать оригинальный TOC не внося в него никаких изменений и "залить" на диск содержимое первой сессии.
Некорректный Run-out как средство защиты или X-?сектор
С хакерской точки зрения программа StompRecord NOW! интереса уже хотя бы тем, что это практически единственная сервисная программа, скрытно записывающая на каждый "прожигаемый" диск специальную метку, —– своеобразный "водяной знак", о существовании которого подавляющее большинство пользователей даже и не догадывается и который со всей очевидностью нарушает их privacy [Y184] [n2k185] (). Но все по порядку.Поддержка произвольной записи (Randomly Writable) в CD-RW дисках реализована через посредствам механизма блоков вбега/выбега (run-in/run-out block), тесно связанных с режимом пакетной записи. Каждый пакет (packet) начинается с четырех вбегающих блоков (трех —– на носителях DDCD носителях) и завершается двумя блоками выбегам (тремя —– на носителях DDCD носителях) (рис. 6.24). Блоки вбега/выбега представляют собой обыкновенные сектора, но с необычным значением поля MODE в их заголовке (листинг 6.62см. таблицу xxx). В зависимости от режима адресации блокиа вбега/выбега либо адресуются точно так же как и все остальные сектора, либо же исключаются из адресного пространства. Вне режима пакетной записи блоки Run-in/Run-out блоки практически нигде не используются, однако…
Рис. 6.24. унок 19 0x113 Области вбега и выбега
Листинг 6.62. Расширенная интерпретация поля MODE
Bits 7, 6, 5 = 000 - User Data block
= 001 - Fourth Run-in block
= 010 - Third Run-in block
= 011 - Second Run-in block
= 100 - First Run-in block
= 101 - Link block. Physical linking of EFM data
= 110 - Second Run-out block
= 111 - First Run-out block
Bits 4, 3, 2 = 000 - Reserved
Bits 1, 0 = 00 Mode 0 Data
= 01 - Mode 1 Data
= 10 - Mode 2 Data
= 11 -– Reserved
Рисунок 20 Расширенная интерпретация поля MODE
…интересным свойством программы Stomp Record NOW! является ее неявная поддержка блоков Run-out блоков, скрыто внедряемых в конец каждого трека данных, точнее —– в предпоследний сектор его области пост-зазораной области (Post-gap area), заголовок которого подвергается незначительным искажениям.
Поскольку, выбегающий блок всего один (тогда так по " Оранжевой книге" их должно быть как минимум два), да и вбегающих блоков не наблюдается, речь идет именно об искажении. Случайным или непреднамеренном – неизвестно. Возможно, это своеобразный "фирменный знак" или "водяная метка" разработчиков, так же иногда называемая "пасхальным яйцом", затрудняющая копирование оригинального диска (в рамках данной главы под "оригинальным диском" мы будем понимать диск, созданный с помощью Stomp Record NOW!, а предпоследний сектор области пост-зазораной области всякого трека —– "водяным" сектором или X-сектором).
Поле MODE X-сектора, специфицирующее тип данного трека, вместо действительного трека замещается "водяной" константой E1h (реже —– E2h), что соответствует квалификатору первого блока выбега (см. листинг 6.62таблицу ххх). Три старших бита определяют конкретный квалификатор блока, а два младших —– тип трека. Таким образом, "водяное" число в общем случае равно: Water Mark Value (WMV) == E0h | Track MODE, соответственно: Track MODE == MODE & 3, где Track MODE —– тип трека, а MODE —– значение соответствующего поля заголовка сектора.
Помимо этого, в область данных X-сектора заносится идентификационная строка и серийный номер привода, осуществляющего "прожиг" диска (если только данный рекордер "знаком" Stomp Record NOW!).
"Желтая книга", так же известная под именем ECMA-130 (базовый стандарт лазерных дисков с данными), допускала существование лишь трех типов треков: MODE 0, MODE 1 и MODE 2, а все остальные трактовала как ошибку. Приложения, спроектированные в полном соответствии со стандартом ECMA-130, не в состоянии определить действительны тип X-?сектора, поскольку не "знают", что шесть старших бит поля MODE должны быть обнулены.
Такой сектор и в корзину не выкинешь, и через декодер Рида- Соломона не пропустишь, поскольку заранее неизвестно: присутствуют ли в нем коды EDC/ECC коды или же их там нет.
По стандарту области пред-зазора и пост-зазора предназначены исключительно для позиционирования оптической головки[7]
и не содержат в себе пользовательских данных. При штатной работе привода к этим секторам вообще не происходит никаких обращений (стандарт позволяет закладываться лишь на данные субканалов), благодаря чему "водяные знаки" (равно как и блоки вбега/выбега) никак не сказываются на работе привода и последний их просто не замечает. В тоже самое время, содержимое областей пред- и пос-зазора активно используется различными защитными механизмами для хранения ключевых меток, работающих приблизительно по такому же принципу, что и ключевые метки, записанные в инженерные сектора жестких дисков (71 и/или 72 трек дискеты). Не исключено, что между "водяными знаками" и ключевыми метками возникнет непредвиденный конфликт, приводящий к полной или частичной неработоспособности одной из сторон, так что злоупотреблять данной техникой право же не стоит.
Чтобы узнать, присутствуют ли на исследуемом диске "водяные знаки" или нет, мы должны считать предпоследние сектора всех Post-gap'ов в "сыром" виде, для чего нам пригодится утилита CD_RAW_SECTOR_READ или любая другая, аналогичная ей (очень хорошо подходит для этой цели Clone CDCloneCD). Остается определить абсолютные адреса конца областей пост-зазора всех треков. Это легко. Абсолютный адрес последнего сектора области Post-gap области равен стартовому адресу следующего трека минус sizeof(pre-gap) (стартовому адресу выводной области, если этот трек —– последний) минус единица. Соответственно, чтобы выйти на след предпоследнего сектора, от полученное значение следует уменьшить на единицу. Другими словами: x-sector address = (next track != lead-out)?next track address – 3:lead out address – 2.
Стартовые адреса всех треков хранятся в point'ах указателях с номерами от 01 до 99 включительно, а стартовый адрес выводной области диска —– в point'e указателе с номером A2h. Допустим, на исследуемом диске имеется всего один-единственный трек и стартовый адрес выводной области равен 00:29:33
(см. листинг 6.63 ниже), тогда X-сектор будет располагаться по адресу 00:29:31.
Листинг 6.63. Определение адреса выводной области
[Entry 2]
Session=1
Point=0xa2
ADR=0x01
Control=0x04
TrackNo=0
AMin=0
ASec=0
AFrame=0
ALBA=-150
Zero=0
PMin=0
PSec=29
PFrame=33
PLBA=2058
Листинг 54 определение адреса выводной области
Отметим, что абсолютному адресу 00:29:31 соответствует LBA-адрес равный 2056. Запомним это значение, так как оно не раз и не два встретится в наших дальнейших экспериментах. Передав полученный адрес программе CD_RAW_SECTOR_READ, мы через секунду-другую получим на выходе его содержимое. Найти "водяной" сектор" в образе диска, снятом с помощью Clone CDCloneCD (или любой другой аналогичной ей программы) несколько сложение, но все же возможно. Существует по меньшей мере два пути: зная размер одного "сырого" сектора (2352 байта) и LBA-адрес "водяного" сектора, мы можем вычислить смещение искомого сектора в файле простым перемножением обоих величин (2352 * 2056 == 49С980h). Другой путь: просто поискать контекстным поиском HEX-последовательность 00 FF FF FF FF FF FF FF FF FF FF 00 00 29 31, т. е. Sync + address.
Но каким бы путем мы ни шли, результат будет таким как показано в листинге 6.64 (некорректный номер трека в заголовке сектора — E1h вместо 01h — выделен полужирным шрифтом и взят в рамку — и идентификатор рекордера, на котором выполнялся "прожиг" диска также выделен полужирным шрифтом)ов:
Листинг 6.64. "Водяные знаки", внедренные в предпоследний сектор области Post-gap программой Stomp Record Now!
0049C980: 00 FF FF FF FF FF FF FF ¦ FF FF FF 00 00 29 31 E1 )1с
0049C990: 52 49 44 30 31 00 00 00 ¦ 4E 45 43 00 00 00 00 00 RID01 NEC
0049C9A0: 4E 52 31 31 00 00 00 00 ¦ 02 58 56 00 00 00 00 00 NR11 OXV
0049C9B0: 4E 45 43 20 20 20 20 20 ¦ 20 20 20 20 20 20 20 20 NEC
0049C9C0: 20 20 20 20 20 20 20 20 ¦ 20 20 20 20 20 20 20 20
0049C9D0: 4E 52 2D 39 31 30 30 41 ¦ 20 20 20 20 20 20 20 20 NR-9100A
0049C9E0: 32 58 56 32 32 38 31 53 ¦ 31 31 31 20 20 20 20 20 2XV2281S111
0049C9F0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049CA00: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
Листинг 55 водяные знаки, внедренные в предпоследний сектор post-gap'a программой Stomp Record Now: некорректный номер трека в заголовке сектора (E1h вместо 01h – выделен жирным шрифтом и взят в рамку) и идентификатор рекордера, на котором выполнялся прожиг диска (выделен жирным шрифтом)
Штатные копировщики (и Ahead Nero в частности) не копируют содержимое областей пред- и пост-зазора и потому "водяные знаки" на скопированных дисках просто отсутствуют! Чтобы отличить оригинальный диск от его копии защитный механизм должен: 1) а) используя команду READ TOC (format 0x2 —– full TOC), считать оглавление диска в "сыром" виде; 2б) считать адрес выводной области любой из сессий (например, первой из них); 3в) определить адрес "водяного" сектора и, используя команду READ CD, считать его в "сыром" виде; 4г) проанализировать значение поля MODE (пятнадцатый байт заголовка сектора, считая от нуля),; если это поле больше двух, то – мы имеем дело с оригиналом или его качественной копией; . 5д) параноикам можно порекомендовать считать содержимое пользовательской области данных и сличить его с эталоном. Это не добавит защите стойкости (если копировщик скопирует "водяной" маркер в поле MODE, то он скопирует и пользовательскую часть сектора), но, возможно, придаст его разработчику чувство самоуспокоения.
Простейший пример реализации защитного механизма выглядит так как показано в листинге 6.65 (конечно, условный переход, осуществляющий сравнение поля MODE с эталонной "водяной" константой очень легко обнаружить и "отломать", поэтому для усиления стойкости защиты следует отказаться от явных проверок и использовать считанный заголовок сектора, например, для расшифровки критических участков кода).:
Листинг 6.65. [crackme. 68E8B0Abh] поиск "водяных знаков", оставленных программой Stomp Record NOW!
// ВАЖНЕЙШИЕ КОНСТАНТЫ
#define _WATERMARK 0xE1 // код водяного знака
#define _A2 3 // смещение point'a A2h в TOC'e
#define _MODE 15 // смещение поля MODE в заголовке сектора
#define _M 8 // смещение поля PMin в TOC'e
#define _S 9 // смещение поля PSec в TOC'e
#define _F 10 // смещение поля PFrame в TOC'e
#define argCD argv[1]
main(int argc, char** argv)
{
int a, b, x_sec, LBA_lead_out = 0;
unsigned char buf[RAW_SECTOR_SIZE*2];
// TITLE
fprintf(stderr,"crackme.68E8B0ABh Record NOW! watermark\n");
// справка по ключам
if (argc != 2) {
printf("USAGE: crackme.68E8B0ABh.exe CD\n"); return -1;}
// читаем TOC в сыром виде
a = cd_raw_toc_read(argCD, buf, RAW_SECTOR_SIZE, W_FULL_TOC);
if (a != SCSI_OK) { // операция выполнена успешно?
fprintf(stderr, "-ERR: read TOC\x7\n"); return -1; }
// поиск point'a A2h, хранящего стартовый адрес выводной сессии
for (a = 4; a < buf[0]*0x100L+buf[1]; a+=11)
{
// это point A2?
if (buf[a + _A2] == 0xA2)
{
// point A2 найден
// получаем адрес выводной области первой сессии и сваливаем
LBA_lead_out=((buf[a+_M]*60+buf[a+_S])*75+buf[a+_F])-150; break;
}
}
// поиск адреса выводной области прошел успешно?
if (LBA_lead_out == 0) {
fprintf(stderr,"-ERR: find A2h point\x7\n"); return -1;}
// вычисляем адрес x-сектора, хранящего водяной знак
x_sec = LBA_lead_out - 2;
// читаем сектор с водяным знаком в сыром виде
a = cd_raw_sector_read(argCD, buf, RAW_SECTOR_SIZE*2, x_sec, 1, 0xF8);
if (a != SCSI_OK) { // чтение сектора прошло успешно?
fprintf(stderr, "-ERR: read x-sector\x7\n"); return -1; }
// проверка на наличие водяного знака
if (buf[_MODE] != _WATERMARK)
{
// это не оригинальный диск
fprintf(stderr, "hello, hacker!\x7\n"); return 0;
}
// это оригинальный диск
printf("hello, legal user!\n");
}
Листинг 56 [crackme. 68E8B0Abh] поиск водяных знаков, оставленных программой Stomp Record NOW!
Тестирование копировщиков защищенных лазерных дисков показывает, что "водяные знаки" не копируются Clone CDCloneCD, который наотрез отказывается обрабатывать такие "неправильные" (с его точки зрения!) сектора, молчаливо приводя их в более потребный вид —– автоматически корректирует значение поля MODE и уничтожает всю идентификационнуюю информацию, в результате чего скопированный сектор приобретает следующий вид (листинг 6.66).:
Листинг 6.66. На копии диска, полученной CloneCD, "водяные знаки" бесследно исчезают и поле MODE нормализуется! Таким образом, защищаемая программа может легко отличить оригинальный диск от его пиратского дубликата
0049C980: 00 FF FF FF FF FF FF FF ¦ FF FF FF 00 00 29 31 01 ¦$ O
0049C990: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049C9A0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049C9B0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049C9C0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049C9D0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049C9E0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
Листинг 57 на копии диска, полученной Clone CD, водяные знаки бесследно исчезают и поле MODE нормализуется! таким образом, защищаемая программа может легко отличить оригинальный диск от его пиратского дубликата.
В других случаях скопированный X-сектор вообще не читается и команда READ CD с завидным постоянством возвращает малоинформативную сообщение от ошибке типа "MEDIUM ERROR" (ошибка носителя). Причины этого до конца не ясны. Возможно, Clone CDCloneCD пытается таким образом эмулировать bad-сектор, ошибочно посчитав X-сектор плохим, возможно это следствие неправильного обращения с пишущим приводом"писцом" (если Track MODE > 2 то скремблирование сектора, записываемого в "сыром" режиме по идее не выполняется и на диске образуются неблагоприятные регулярные последовательности, которые в силу определенных конструктивных ограничений привода оказывается не так-то просто прочитать).
Но так или иначе, все "водяные знаки" копировщик Clone CDCloneCD просто "съедает", и защищенный диск оказывается неработоспособным. Конечно, в следующих версиях Clone CDCloneCD ситуация может круто измениться (поддержка X-секторов не требует кардинальных переработок кода копировщика и может появиться в любое время) и тогда защита, основанная на "водяных" метках, неизбежно падаетстановится бесполезной, кроме того X-сектора успешно копируются Alcohol 120% Алкоголем и вроде бы CDRWin, так что в чистом виде "водяные знаки" недостаточно эффективны и для усиления защиты их следует комбинировать с защитами других типов (искаженный стартовый адрес первого трека, нулевой трек на диске, фиктивный трек в Post-gap ключевого трека и т. д.).Подобные аддитивные защиты чрезвычайно стойки к копированию и на сегодняшний день не копируются ничем.
Некорректный стартовыйого номера первого трека
Искажение стартового номера первого трека—– достаточно честный и стойкий прием защиты. Подавляющее большинство приводов вполне уверенно "заглатывают" диски, нумерация треков которых начинается с цифры отличной от единицы. Предположим, что диск начинается с трека номер два…Вернемся к оригинальному образу защищаемого диска и отредактируем файл IMAGE.CDD следующим образом (короче говоря, мы изменим сдвинем номера всех треков на единицу, не забывая о том, что номер первого и последнего трека каждой сессии хранится в pointer'ах указателях 0xA0 и 0xA1 соответственно и для корректной защиты диска они так же должны быть модифицированы) (листинг 6.29—6.31). Серой заливкой выделены оригинальные значения, без заливки — измененные. Непосредственно сами изменения отмечены стрелкой и полужирным шрифтом.:
Листинг 6.29. Изменение номера первого трека
| [Entry 0] | [Entry 0] | [Entry 1] | [Entry 1] | [Entry 3] | [Entry 3] | ||||||
| Session=1 | Session=1 | Session=1 | Session=1 | Session=1 | Session=1 | ||||||
| Point=0xa0 | Point=0xa0 | Point=0xa1 | Point=0xa1 | Point=0x1 Þ | Point=0x2 | ||||||
| … | … | … | … | … | … | ||||||
| PMin=1 Þ | PMin=2 | PMin=1 Þ | PMin=2 | PMin=0 | PMin=0 | ||||||
| PSec=0 | PSec=0 | PSec=0 | PSec=0 | PSec=2 | PSec=2 | ||||||
| PFrame=0 | PFrame=0 | PFrame=0 | PFrame=0 | PFrame=0 | PFrame=0 |
Листинг 6.30. Изменение номера второго трека
| [Entry 7] | [Entry 7] | [Entry 8] | [Entry 8] | [Entry 10] | [Entry 10] | ||||||
| Session=2 | Session=2 | Session=2 | Session=2 | Session=2 | Session=2 | ||||||
| Point=0xa0 | Point=0xa0 | Point=0xa1 | Point=0xa1 | Point=0x2 Þ | Point=0x3 | ||||||
| … | … | … | … | … | … | ||||||
| PMin=2 Þ | PMin=3 | PMin=2 Þ | PMin=3 | PMin=0 | PMin=0 | ||||||
| PSec=0 | PSec=0 | PSec=0 | PSec=0 | PSec=2 | PSec=2 | ||||||
| PFrame=0 | PFrame=0 | PFrame=0 | PFrame=0 | PFrame=0 | PFrame=0 |
Листинг 6.31. Изменение карты
| [TRACK 1]Þ | [TRACK 2] | [TRACK 2]Þ | [TRACK 3] | ||||||||
| MODE=1 | MODE=1 | MODE=1 | MODE=1 | ||||||||
| INDEX 1=0 | INDEX 1=0 | INDEX 1=0 | INDEX 1=0 |
Обитатели "сумеречной зоны", или из "морга в реанимацию"
Хотите узнать, как заставить приложение продолжить нормальную работу после появления сообщения о критической ошибке? Это действительно очень актуально. Представьте, что "рухнуло" приложение, содержащее уникальные и еще не сохраненные данные. По минимуму их придется набивать заново, по максимуму–— они потеряны для вас навсегда. На рынке имеется некоторое количество утилит, нацеленных на эту задачу (взять те же Norton Utilities), но их интеллектуальность оставляет желать лучшего и в среднем они срабатывают один раз из десяти. В тоже самое время, ручная реанимация программыа воскрешает ее в 75%?90% случаев.Строго говоря, гарантированно восстановить работоспособность "обрушавшейся" программы нельзя, равно как и невозможно выполнить откат тех действий, что предшествовали ее "обрушению". В лучшем случае вам удастся сохранить свои данные на диск до того, как программа полностью потеряет нить управления и пойдет вразнос. Но и это неплохо!
Существует по меньшей мере три различных способа реанимации:
q а) принудительный выход из функции, возбудившей исключение;
q б) "раскрутка" стека с передачей управления назад;
q в) передача управления на функцию обработки сообщений.
Рассмотрим каждый из этих способов на примере приложения testt.exe, копию которого вы можете ### скачать с нашего сервера[Y89] .
Забегая вперед, отметим, что реанимации поддаются лишь те сбои, которыечто вызваны алгоритмическими, а не аппаратными ошибками (т. е. сбоем оборудования). Если информация, хранящаяся в оперативной памяти, оказалась искажена в результате физического дефекта последней, то восстановить работоспособность "упавшего" приложения скорее всего уже не удастся, хотя если сбой не затронул жизненно важные структуры данных, некоторая надежда на благополучный исход все-таки есть.
>>>>> Общее представление (врезка)
Коды Рида-Соломона представляют собой недвоичные совершенные систематические линейные блочные коды, относящиеся к классу циклических кодов с числовым полем отличным от GF(2) и являющиеся подмножеством кодов Боуза-Чоудхури-Хоквингема[Y60] [n2k61] . Корректирующие способности кодов Рида-Соломона напрямую зависят от количества контрольных байт. Добавление r контрольных байт позволяют обнаруживать r произвольным образом искаженных байт, гарантированно восстанавливая из них r/2 байт из них.Общие рекомендации по восстановлению
Не всякий не читающийся (не стабильно читающийся) диск –— дефектный. Зачастую в этом виновен отнюдь не сам диск, ано операционная система или привод. Прежде чем делать какие- либо заключения попробуйте прочесть диск на всех доступных вам приводах, установленных на компьютерах с "девственно" чистой операционной системой. Многие приводы, даже вполне фирменные и дорогие (например, мой PHILIPS CD-RW 2400), после непродолжительной эксплуатации становятся крайне "капризными и раздражительными", отказывая в чтении тем дискам, которые все остальные приводы читают безо всяких проблем. А операционная систем по мере обрастания свежим софтом, склонна подхватывать различные "глюки" под час проявляющиеся самым загадочным образом (в частности, привод TEAC установленный в систему с драйвером CDR4_2K.SYS, доставшийся в наследство от привода PHILIPS'a, конфликтует с CD-плеером Player'ом, не соглашаясь отображать содержимое дисков с данными если тот активен, после же удаления CDR4_2K.SYS все идет как по маслу).Так же не стоит забывать и о том, что корректирующая способность различных моделей приводов очень и очень неодинакова. Как пишет инженер-исследователь фирмы ЕПОС Павел Хлызов в своей статье "Проблема: неисправный CD-ROM": "…в зависимости от выбранной для конкретной модели CD-ROM стратегии коррекции ошибок и, соответственно, сложности процессора и устройства в целом, на практике тот или иной CD-ROM может либо исправлять одну-две мелкие ошибки в кадре информации (что соответствует дешевым моделям), либо в несколько этапов восстанавливать, с вероятностью 99,99%, серьезные и длинные разрушения информации. Как правило, такими корректорами ошибок оснащены дорогостоящие модели CD-ROM. Это и есть ответ на часто задаваемый вопрос: "Почему вот этот диск читается на машине товарища, а мой ПК его даже не видит?".
Вообще-то, не совсем понятно, что конкретно господином инженером-исследователем имелось ввиду: корректирующие коды C1, C2, Q- и P- уровней корректно восстанавливают все известные мне приводы и их корректирующая способность равна: до двух 2 ошибок на каждый из C1 и C2
уровней и до 86- и 52-ошибок на Q- и P- уровни соответственно. Правда, количество обнаруживаемых, но уже математически не исправимых ошибок составляет до 4 ошибок на C1 и C2 уровней и до 172/104 ошибок на Q/P, но… гарантированно определяется лишь позиция сбойных байт во фрейме/секторе, но не их значение. Впрочем, зная позицию сбойных байт и имея с своем распоряжении исходный HF-сигнал (т. е. аналоговый сигнал, снятый непосредственно со считывающей головки), кое-какие крохи информации можно и вытянуть, по крайней мере теоретически… так что приведенная выше цитата в принципе может быть и верна, однако, по наблюдениям автора данной статьи цена привода очень слабо коррелирует с его "читабельной" способностью. Так, относительно дешевые приводы ASUS читают практически все, а дорогие приводы PHILIPS'ы даже свои родные диски с драйверами опознают через раз.
Другая немаловажная характеристика –— доступный диапазон скоростей чтения. В общем случае –— чем ниже скорость вращения диска, тем мягче требования, предъявляемые к его качеству. Правда, зависимость эта не всегда линейна. Большинство приводов имеют одну или несколько наиболее предпочтительных скоростей вращения, на которых их читабельная способность максимальна. Например, на скорости 8x дефектный диск читается на ура, а на всех остальных скоростях (скажем, 2x, 4x, 16x, 32x) –— не читается вообще. Предпочтительная скорость легко определяется экспериментально, необходимо лишь перебрать полный диапазон доступных скоростей.
При покупке привода CD-ROM'a выбирайте тот привод, у которого скоростной диапазон максимален. Например, уже упомянутый выше PHILIPS CDRW 2400 умеет работать лишь на: 16x, 24x, 38x и 42x. Отсутствие скоростей порядка 4x— – 8x ограничивает "рацион" привода только высококачественными дисками.
По непонятным причинам, штатные средства операционной системы Windows не позволяют управлять скоростью диска и потому приходится прибегать к помощи сторонних утилит, на недостаток которых, впрочем, жаловаться не приходится.
Вы можете использовать утилитой Slow CD, Ahead Nero Drive Speed и т. д. Вообще-то, большинство приводов самостоятельно снижают скорость, натолкнувшись на не читающиеся сектора, однако, качество заложенных в них алгоритмов, все еще оставляет желать лучшего и "ручное" управление скоростью дает болеезначительно лучший оптимальный результат.[n2k29]
Если же ни на одном из доступных вам приводов диск все равно не читается, можно попробовать отшлифовать его какой- ни будь полировальной пастой. Технике полирования оптических поверхностей (и лазерных дисков в частности) посвящено огромное количество статей, опубликованных как в печатных изданиях, так и в Интернете (особенно полезны в этом смысле астрономические книги по телескопостроению), поэтому здесь этот вопрос будет рассмотрен лишь кратко. Да, действительно, поцарапанный диск в большинстве случав можно отполировать и если все сделать правильно, диск с высокой степенью вероятности возвратится из небытия, но… Во-?первых, полировка восстанавливает лишь царапины нижней поверхности диска и бессильна противостоять разрушениям отражающего слоя. Во-вторых, устраняя одни царапины, вы неизбежно добавляетевносите другие и после иной полировки лазерному диску может очень сильно "поплохеть". В-третьих, полировке дисков не возможно научиться за раз, –— вам понадобиться уйма времени и куча "подопытных" дисков. Нет уж, благодарю покорно! Лучше мы пойдем другим путем!
А вот что вашему диску действительно не помешает –— так это протирка обычными салфетками, пропитанными антистатиком (ищите их в компьютерных магазинах). Прежде чем вытирать диск сдуйте все частицы пыли, осевшие на него (иначе вы его только больше поцарапаейте) и ни в коем случае не двигайтесь концентрическими мазками! Вытирать поверхность диска следует радиальными движениями от центра к краям, заменяя салфетку на каждом проходе.
Организация CD
В этой, преимущественно теоретической, главе читатель знакомится с организацией CD и принципами оптической записи, без знания которых осмысленная работа с защитными механизмами попросту невозможна.Физически лазерный диск представляет собой пластинку из поликарбоната с нанесенным поверх нее отражающим алюминиевым (реже— золотым) слоем, защищенным от механических повреждений специальным защитным слоем (см. рис. 1.10х009A). Отражающий слой содержит в себе цепочку углублений или иначе питов (pits) и возвышенностей иначе лендов (lands), свернутую в спираль, —– примерно такую же как на грампластинке (рис. 1.2), но намотанную в обратном порядке: от центра диска к его краям (фактически лазерный диск является устройством последовательного доступа с ускоренной перемоткой).
Рис.унок 11.1. 0х009A/0х013 Лазерный диск в разрезе (слева) и увеличенные питы (справа)
Рис. 1.2. унок 2 0х014 0x2B Лазерный диск это все равно что грампластинка
Ошибки начинающих или то, чего делать не следует
Иногда можно услышать утверждение, что "сграбив" (grab) одну из сессий восстанавливаемого диска в ISO-образ и смонтировав его на виртуальный диск CD-ROM диск (записав на болванку) можно получить доступ к его содержимому. Действуя таким Макаром мы сможет быстро просмотреть содержимое всех необходимых нам сессий.Так или иначе, доступ к удаленным файлам будет получен и вы сможете делать с ними все, что хотите.
(Внимание!
При просмотре содержимого "сграбленной" сессии всегда учитывайте что: во-первых, файлы, физически принадлежащие другим сессиях, из данной сессии окажутся недоступными, в то время как ссылки на них здесь могут изобиловать. При обращении к реально несуществующему файлу будет выдаваться либо "мусор", либо сообщение об ошибке. Как альтернативный вариант–— операционная система может просто зависнуть. Если это произошло, то просто нажмите кнопку выброса диска "Eject". Windows тут же выйдет из ступора и радостно "завопит" — "устройство не готово". Во-вторых, в силу сквозной адресации секторов, каждая "сграбленная" сессия должна записываеться на тоже самое место диска, на котором она была ранее, в противном случае все ссылки на стартовые адреса файлов внутри этой сессии окажутся недействительными. Требуемый результат обычно достигается изменением стартового адреса первого трека. О том, как это сделать, рассказывается в следующем разделей части главые, посвященномуй восстановлению информации с очищенных CD-RW дисков).
Отрицательный стартовый адрес первого аудио трека
Еще один "извращенный" трюк: установить в TOC'е адрес первого аудио-трека в область, предшествующую Lead-inLead-In'у, то есть, попросту говоря, присвоить этому трекуему отрицательное смещение (см. рис. 7.2 0x023).

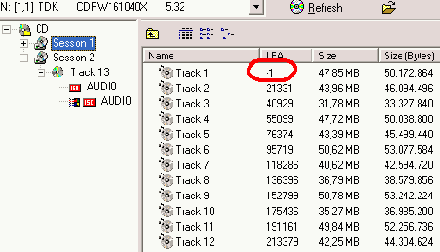

Рис. 7.2. унок 22 0х023 Отрицательный стартовый адрес первого трека препятствует проигрыванию диска в PC CD-ROM
Ломается такая защита точно так же, как и предыдущие, поэтому не будемт на ней подробно останавливаться.
">>>>> Отжиг" дисков. За, против и немного вокруг
Может ли Бог сотворить такой камень, который сам же и не сможет поднять –— неизвестно, но вот программист запросто нахкодит такое, что "хрен" потом отладит.Программистский фольклор
Для защиты дисков от копирования, приступать к созданию своей собственной программы "прожига" совершенно необязательно. Вместо этого вы можете манипулировать с "сырыми" образами дисков, поддерживаемыми программами Алкоголиком Alcohol 120% или Clone CD. Несмотря на то, что все эти программы налагают на записываемые ими образы дисков определенные ограничения, создание качественных защитных механизмов все-таки остается возможным. Другими словами, эти программы спокойно записывают то, что самостоятельно скопировать оказываются не в состоянии!
При создании собственного копировщика защищенных дисков без умения прожигать диски можно, в принципе, и обойтись, –— достаточно лишь подготовить образ диска (т. е. корректно прочитать защищенный диск), ну а тиражирование "хакнутого" образа уже не проблема. Лучше сфокусироваться непосредственно на анализе защищенных дисков, чем изобретать велосипед, в очередной раз разрабатывая то, что уже давно разработано до вас. Alcohol 120%Алкоголь и CloneCD имеют превосходные возможности "прожига", но вот читающий движок у них явно слабоват, и даже незначительные искажения служебных структур лазерного диска способны сбить их столку.
Если же, несмотря ни на что, вы по прежнему убеждены, что свой собственный Нерон, сжигающий Рим, вамс все-таки нужен, что ж! Добро пожаловать в гости к Демону Максвелла, попасть в лапы к которому гораздо сложнее, чем вырваться из них. Шутка! А вся доля правды в том, что техника "прожига" дисков –— чрезвычайно обширный вопрос, даже краткое изложение которого потребовало бы отдельной книги. Одних лишь стандартов и спецификаций по SCSI-командам здесь окажется крайнеболее чем недостаточно, поскольку в них опущены многочисленные подробности процесса генерации различных структур данных, требующихся приводу для корректной записи исходного образа на лазерный диск.
Лучшим из имеющихся пособий по "проотжигу" дисков автор считает приложение "Functional Requirements for CD-R (Informative)" к документу "SCSI-3 Multimedia Commands", электронную версию которого можно найти по адресуздесь: http://www.t10.org/ftp/t10/drafts/mmc/mmc-r10a.pdf
(обратите внимание, что в более поздних ревизиях документа это приложение было изъято).
Попробуйте также обратиться к исходным текстам утилиты CDRTOOLS, которые можно найти по адресуздесь: http://prdownloads.sourceforge.net/cdromtool/cdromtool_2002-11-26.zip?download. Конечно, семь с небольшим мегабайт исходных текстов –— не самое лучшее средство для вдохновения, но более простые программы "прожига" автору неизвестны.
Более трудоемким (но вместе с тем и соблазнительным!) способом является дизассемблирование исполняемых файлов программ Alcohol 120%Алкоголя, Clone CDCloneCD, CDRWin и других программ, включая монстроузного Nero Burning ROMНерона. Собственно, полное дизассемблирование проводить совершенно необязательно, достаточно перехватить передаваемые приводы SCSI-команды и проанализировать последовательность их вызовов, не забывая при этом о значениях аргументов, в которых все ключевые структуры данных, собственно, и содержатся.
В зависимости от способа, выбранного разработчиком приложения для взаимодействия с устройством, "шпионаж" осуществляется либо перехватом функции DeviceIoControl с аргументами IOCTL_SCSI_PASS_THROUGH/IOCTL_SCSI_PASS_THROUGH_DIRECT (4D004h/4D014h), либо SendASPI32Command для интерфейсов SPTI и ASPI интерфейсов соответственно. Приложения, взаимодействующие с приводом посредствомчерез своегой собственногоый драйвера, также поддаются перехвату, но универсальных решений здесь нет, и каждый конкретный случай следует рассматривать индивидуально.
Давайте исследуем копировщик Alcohol 120% Алкоголь на предмет выявления алгоритма очистки и "прожига" CD-RW дисков (CD-R диски "прожигаются" аналогичным образам но, по понятным причинам, не поддаются очистке).
Итак, запускаем программу Alcohol 120%Алкоголика, переходим к вкладке [Y151] [n2k152] "Настройки", щелкаем по ссылке "Общие" и в ниспадающем боксе "Интерфейс управления дисками" выбираем "Интерфейс WinASPI Layer (безопасный режим)", если только он уже не был выбран ранее. После смены интерфейса программа Alcohol 120% Алкоголик потребует перезапуска программы, –— что ж выходим из нееего и тут же запускаем вновь, убеждаясь в работоспособности последнейго.
Теперь вызываем отладчик Soft-Ice (или любой другой отладчик, поддерживающий точки останова на функции API функции) и, предварительно загрузив ASPI-экспорт в память (NuMega Symbol Loader à File à Load Exports à Wnaspi32.dll), открываем процесс Alcohol.exe, при необходимости распаковав (по обыкновению он упакован архиватором [n2k153] упаковщиком исполняемых файлов UPX'ом).
Пытаемся установить точку останова на функции SendASPI32Command, выотдавая отладчику следующую команду "bpx SendASPI32Command", но ничего хорошего из этого у нас не получаетсяполучится, –— архиватор [n2k154] Soft-Ice ругается, что не может найти такую функцию, несмотря на то, что ее имя написано без ошибок. Это не покажется удивительным, если предположить, что библиотека Wnaspi32.dll загружается динамически в ходе выполнения программы и на этапе загрузки Alcohol.exe адреса ASPI-функций еще не известны.
Можно поставить точку останова на функции LoadLibraryA, отслеживая загрузку всех динамических библиотек, но, поскольку программа Alcohol 120% Алкоголь загружает огромное количество разнообразных динамических библиотек (DLL), то на отладку уйдет чудовищное количество времени, в течении которого мы будем "тупо пялиться" на экран, монотонно нажимаявыбивая комбинацию клавиш
Соответствующая ей команда может выглядеть, например, так: "bpx LoadLibraryA IF *(ESP->4) == "SANW"", где SANW –— это четыре первых символа имени "Wnaspi32.dll", записанные задом наперед с учетом регистра, выбранного разработчиком программы (если регистр наперед неизвестен, можно использовать функцию сравнения нечувствительную к регистру).
Затем команда "bpx GetProcAddress" позволит перехватить загрузку всех ASPI-функций и SendASPI32Command в том числе. Имя загружаемой функции может быть просмотрено командой "d esp à 4". Дождавшись появления SendASPI32Command, выдаем командужмем "P RET" и, установив точку останова на "BPX EAX", нажимаем комбинацию клавишьдавим
По факту "всплытия" отладчика, наскоро набиваемнабираем команду "d esp à 4", и в окне дампа памяти появляется содержимое структуры SRB_ExecSCSICmd. Теперь 30h (48)[n2k155] байт по счету –— это первый байт CDB-пакета (внимание! это именно первый байт пакета, а не указатель на сам пакет); 03h (3) [n2k156] и 10h (72)[n2k157] байты –— это флаги направления передачи данных и указатель на буфер обмена соответственно.
ДалееНиже приведены примеры "шпионских" протоколов, перехваченных в процессе очистки и "прожига" болванки CD-RW болванки (листинг 2.5.2).:
Листинг 2.5.232. Содержимое перехваченных CDB-блоков, посылаемых программой Alcohol 120% Алкоголиком устройству при быстрой очистке лазерного диска
1E 00 00 00 01 00 ß PREVENT REMOVAL (ON) -----------+
51 00 00 00 00 00 ß READ DISK INFORMATION-------+ |
1E 00 00 00 00 00 ß PREVENT REMOVAL (OFF) ------|---+
BB 00 FF FF FF FF ß SET SPEED ----------+ | |
5A 00 2A 00 00 00 ß MODE SENSE -----+ | | |
BB 00 FF FF 02 C2 ß ----------------|---+ | |
5A 00 2A 00 00 00 ß ----------------+ | |
1E 00 00 00 00 00 ß
----------------------------|---+
51 00 00 00 00 00 ß ----------------------------+
A1 11 00 00 00 00 ß
BLANK
Обратите внимание, что для очистки диска программа Alcohol 120% Алкоголь использует SCSI-команду BLANK, подробное описание которой содержится в документах "Multimedia Commands –— 4" и "Information Specification for ATAPI DVD Devices". Именно команда BLANK, а не ERASE, как пытается убедить нас товарищ Всеволод Несвижский в своей книге "Программирование устройств SCSI и IDE". Приведенные им листинги программ не работают, да и не должны работать в принципе. Команда ERASE (10), с кодом операции 2Ch, местами упоминается как команда с кодом операции 1Ch, соответствующим SCSI-команде RECEIVE DIAGNOSTIC RESULTS, кстати, не поддерживаемой оптическими накопителями вообще. Команды ERASE (12) не то чтобы совсем не существовало в природе, однако согласно приведенному авторому коду операции –— ACh –— это есть ни что иное, как команда GET PERFORMANCE. Интересно, как автор планировал что-либо стирать с ее помощью?
Ладно, оставим "дохлое" дело критики в стороне и продолжим нашу "шпионскую деятельность", наблюдая за процессом "прожига" лазерного диска. Последовательность, SCSI-команд, посылаемых устройству, будет следующей:
Листинг 2.5.333. Содержимое перехваченных CDB-блоков, посылаемых программой Alcohol 120% Алкоголиком устройству при "прожиге" образа лазерного диска
выбираем "прожиг" в меню
BB 00 FF FF FF FF ß SET SPEED
5A 00 2A 00 00 00 ß MODE SENSE
AC 00 00 00 00 52 ß GET PERFORMANCE
появляется диалог "запись"
1E 00 00 00 00 01 ß PREVENT REMOVAL (LOCK)
51 00 00 00 00 00 ß READ DISK INFORMATION
1E 00 00 00 00 00 ß PREVENT REMOVAL (UNLOCK)
запись диска в прогрессе
43 02 04 00 00 00 ß READ ATIP
51 00 00 00 00 00 ß READ DISK INFORMATION
…
52 00 00 00 00 00 ß READ TRACK/ZONE INFORMATION
5A 00 05 00 00 00 ß MODE SENSE
55 10 00 00 00 00 ß MODE SELECT
51 00 00 00 00 00 ß READ DISK INFORMATION
2A 00 FF FF D2 AC ß WRITE(10) -+
2A 00 00 00 D2 BC ß -----------+-- write Lead-In
2A 00 00 00 D2 CC ß -----------+
…
2A 00 00 00 65 B3 ß WRITE(10) -+
2A 00 00 00 65 CD ß -----------+-- write track
2A 00 00 00 65 E7 ß -----------+
В заключение отметим перечень SCSI-команд, непосредственно относящихся к записи и рекомендованных для внимательнейшего изучения. Это: BLANK, CLOSE TRACK/SESSION, FORMAT UNIT, READ BUFFER CAPACITY, READ DISC INFORMATION, READ MASTER CUE, READ TRACK INFORMATION, REPAIR TRACK, RESERVE TRACK, SEND CUE SHEET, SEND OPC INFORMATION, SYNCHRONIZE CACHE, WRITE (10). Все вышеперечисленные команды относятся к Стандарту MMC-1 и потому максимально просты для понимания. Сам же текст стандарта можно найти по адресуздесь: http://www.t10.org/ftp/t10/drafts/mmc/mmc-r10a.pdf.
Передача управления на функцию обработки сообщений
Двум предыдущим способам "реанимации" приложений присущи серьезные ограничения и недостатки. При тяжелых разрушениях стека, вызванных атаками типа buffer overfull или же просто алгоритмическими ошибками, содержимое важнейших регистров процессора окажется искажено, и мы уже не сможем ни совершить откат (стек утерян), ни выйти из текущей функции (EIP "смотрит" в "космос"). В консольных приложениях в такой ситуации действительно очень мало, что можно сделать… Вот GUI –— другое дело! Концепция событийно ориентированной архитектуры наделяет всякое оконное приложение определенными серверными функциями. Даже если текущий контекст выполнения необратимо утерян, мы можем передать управление на цикл извлечения и диспетчеризации сообщений, заставляя программу продолжить обработку действий пользователя.Классический цикл обработки сообщений выглядит так как это показано в листинге 3.14.:
Листинг 3.14. Классический цикл обработки сообщений
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
Листинг 14 классический цикл обработки сообщений
Все, что нам нужно –— это передать управление на цикл while, даже не заботясь о настойке кадра стека, поскольку оптимизированные программы (а таковых большинство) адресуют свои локальные переменные не через EBP, а непосредственно через сам ESP. Конечно, при обращении к переменной msg, функция "угробит" содержимое стека, лежащее ниже его вершины, но это уже не важно.
Правда, при выходе из приложения оно "упадет" окончательно (ведь вместо адреса возврата из функции обработки сообщений, машинная команда RET обнаружит на вершине стека неизвестно что), но это произойдет после сохранения всех данных и потому никакой угрозы не несет. Исключение составляют приложения, "забывающие" закрыть все открытые файлы и перекладывающие эту работу на плечи функции ExitProcess.
Что ж! Можно так подправить адрес возврата, чтобы он указывал на функцию ExitProcess!
Давайте создадим простейшее Windows-приложение и поэкспериментирует с ним. Запустив
Microsoft Visual Studio выберем "New à Project à Win32 Application" и там –— "Typical Hello, World application". Добавим новый пункт меню, а в нем: char *p; *p = 0; и откомпилируем этот проект с отладочной информацией.
"Роняем приложение на пол" и, запустив отладчик, подгоняем мышь к первой строке цикла обработки сообщений и в появившемся контекстном меню находим пункт "Set Next Statement". Нажимаем клавишу
А теперь откомпилируем наш проект в чистовом варианте (т. е. без отладочной информации) и попробуем реанимировать приложение в "голом" машинном коде. Пользуясь тем обстоятельством, что Windows –— это действительно многозадачная среда, в которой крушение одного процесса не мешает работе всех остальных, запустим свой любимый дизассемблер (например, IDA Pro) и проанализируем таблицу импорта отлаживаемой программы (вообще-то это может сделать и бесплатно распространяемый утилитой dumpbin, но его отчет не так нагляден).
Целью нашего поиска будут функции TranslateMessage/DispatchMessage и перекрестные ссылки, ведущие к циклу выборки сообщений (листинг 3.15).
Листинг 3.15. Поиск функций TranslateMessage/DispatchMessage в таблице импорта
.idata:004040E0 ; BOOL __stdcall TranslateMessage(const MSG *lpMsg)
.idata:004040E0 extrn TranslateMessage:dword ; DATA XREF: _WinMain@16+71^r
.idata:004040E0 ; _WinMain@16+8D^r
.idata:004040E4 ; LONG __stdcall DispatchMessageA(const MSG *lpMsg)
.idata:004040E4 extrn DispatchMessageA:dword ; DATA XREF: _WinMain@16+94^r
.idata:004040E8
Листинг 15 поиск функций TranslateMessage/DispatchMessage в таблице импорта
С функцией DispatchMessage связана всего лишь одна перекрестная ссылка, со всей очевидностью ведущая к искомому циклу обработки сообщений, дизассемблерный код которого выглядит так как показано в листинге 3.16.:
Листинг 3.16. Дизассемблерный листинг функции обработки сообщений
.text:00401050 mov edi, ds:GetMessageA
.text:00401050 ; первый вызов GetMessageA (это еще не цикл, это только его преддверье)
.text:00401050
.text:00401056 push 0 ; wMsgFilterMax
.text:00401058 push 0 ; wMsgFilterMin
.text:0040105A lea ecx, [esp+2Ch+Msg]
.text:0040105A ; ECX указывает на область памяти, через которую GetMessageA
.text:0040105A ; станет возвращать сообщение. текущее значение ESP может быть
.text:0040105A ; любым, главное, чтобы оно указывало на действительную область
.text:0040105A ; памяти (см. карту памяти, если значение ESP оказалось искажено
.text:0040105A ; настолько, что вывело его в "космос")
.text:0040105A ;
.text:0040105E push 0 ; hWnd
.text:00401060 push ecx ; lpMsg
.text:00401061 mov esi, eax
.text:00401063 call edi ; GetMessageA
.text:00401063 ; вызываем GetMessageA
.text:00401063
.text:00401065 test eax, eax
.text:00401067 jz short loc_4010AD
.text:00401067 ; проверка на наличие необработанных сообщений в очереди
.text:00401067
…
.text:00401077 loc_401077: ; CODE XREF: _WinMain@16+A9vj
.text:00401077 ; начало цикла обработки сообщений
.text:00401077
.text:00401077 mov eax, [esp+2Ch+Msg.hwnd]
.text:0040107B lea edx, [esp+2Ch+Msg]
.text:0040107B ; EDX указывает на область памяти, используемую для передачи сообщений
.text:0040107B
.text:0040107F push edx ; lpMsg
.text:00401080 push esi ; hAccTable
.text:00401081 push eax ; hWnd
.text:00401082 call ebx ; TranslateAcceleratorA
.text:00401082 ; вызываем функцию TranslateAcceleratorA
.text:00401082
.text:00401084 test eax, eax
.text:00401086 jnz short loc_40109A
.text:00401086 ; проверка на наличие в очереди необработанных сообщений
.text:00401086
.text:00401088 lea ecx, [esp+2Ch+Msg]
.text:0040108C push ecx ; lpMsg
.text:0040108D call ebp ; TranslateMessage
.text:0040108D ; вызываем функцию TranslateMessage, если есть что транслировать
.text:0040108D
.text:0040108F lea edx, [esp+2Ch+Msg]
.text:00401093 push edx ; lpMsg
.text:00401094 call ds:DispatchMessageA
.text:00401094 ; диспетчеризуем сообщение
.text:0040109A
.text:0040109A loc_40109A: ; CODE XREF: _WinMain@16+86^j
.text:0040109A push 0 ; wMsgFilterMax
.text:0040109C push 0 ; wMsgFilterMin
.text:0040109E lea eax, [esp+34h+Msg]
.text:004010A2 push 0 ; hWnd
.text:004010A4 push eax ; lpMsg
.text:004010A5 call edi ; GetMessageA
.text:004010A5 ; читаем очередное сообщений из очереди
.text:004010A5
.text:004010A7 test eax, eax
.text:004010A9 jnz short loc_401077
.text:004010A9 ; вращаем цикл обработки сообщений
.text:004010A9
.text:004010AB pop ebp
.text:004010AC pop ebx
.text:004010AD
.text:004010AD loc_4010AD: ; CODE XREF: _WinMain@16+67^j
.text:004010AD mov eax, [esp+24h+Msg.wParam]
.text:004010B1 pop edi
.text:004010B2 pop esi
.text:004010B3 add esp, 1Ch
.text:004010B6 retn 10h
.text:004010B6 _WinMain@16 endp
Листинг 16 дизассемблерный листинг функции обработки сообщений
Мы видим, что цикл обработки сообщений начинается с адреса 401050h и именно на этот адрес следует передать управление, чтобы возобновить работу "упавшей" программы. Пробуем сделать это и… программа работает!
Разумеется, настоящее приложение оживить намного сложнее, поскольку цикл обработки сообщений в нем рассредоточен по большому количеству функций, отождествить которые при беглом дизассемблировании невозможно. Тем не менее, приложения, построенные на основе общедоступных библиотек, (например, MFC (Microsoft Foundation Classes), OWVL (Object Windows Library),) обладают вполне предсказуемой архитектурой и реанимировать их вполне возможно.
Рассмотрим, как устроен цикл обработки сообщений в MFC. Большую часть своего времени исполнения MFC-приложения проводят внутри функции CWinThread::Run(void), которая периодически опрашивает очередь на предмет поступления свежих сообщений и рассылает их соответствующим обработчикам. Если один из обработчиков "споткнулся" и довел систему до критической ошибки, выполнение программы может быть продолжено в функции Run. В этом-то и заключается ее главная прелесть!
Функция не имеет явных аргументов, но принимает скрытый аргумент this, указывающей на экземпляр класса CWinThread или производный от него класс, без которого функция просто не сможет работать.
К счастью, таблицы виртуальных методов класса CWinThread содержат достаточно количество "родимых пятен", чтобы указатель this можно было воссоздать вручную.
Загрузим функцию Run в дизассемблер и отметим все обращения к таблице виртуальных методов, адресуемой посредствамчерез регистра ECX (листинг 3.17).
Листинг 3.17. Дизассемблерный листинг функции Run (фрагмент)
.text:6C29919D n2k_Trasnlate_main: ; CODE XREF: MFC42_5715+1F^j
.text:6C29919D ; MFC42_5715+67vj ...
.text:6C29919D mov eax, [esi]
.text:6C29919F mov ecx, esi
.text:6C2991A1 call dword ptr [eax+64h] ; CWinThread::PumpMessage(void)
.text:6C2991A4 test eax, eax
.text:6C2991A6 jz short loc_6C2991DA
.text:6C2991A8 mov eax, [esi]
.text:6C2991AA lea ebp, [esi+34h]
.text:6C2991AD push ebp
.text:6C2991AE mov ecx, esi
.text:6C2991B0 call dword ptr [eax+6Ch] ; CWinThread::IsIdleMessage(MSG*)
.text:6C2991B3 test eax, eax
.text:6C2991B5 jz short loc_6C2991BE
.text:6C2991B7 push 1
.text:6C2991B9 mov [esp+14h], ebx
.text:6C2991BD pop edi
.text:6C2991BE
.text:6C2991BE loc_6C2991BE: ; CODE XREF: MFC42_5715+51^j
.text:6C2991BE push ebx ; wRemoveMsg
.text:6C2991BF push ebx ; wMsgFilterMax
.text:6C2991C0 push ebx ; wMsgFilterMin
.text:6C2991C1 push ebx ; hWnd
.text:6C2991C2 push ebp ; lpMsg
.text:6C2991C3 call ds:PeekMessageA
.text:6C2991C9 test eax, eax
.text:6C2991CB jnz short n2k_Trasnlate_main
.text:6C2991CD
Листинг 17 дизассемблерный листинг функции Run (фрагмент)
Таким образом, функция Run ожидает получить указатель на двойное слово, указывающее на таблицу виртуальных методов, 0x19 и 0x1B элементы которой представляют собой функции PumpMessage и IsIdleMessage соответственно (или переходники к ним). Адреса импортируемых функций, если только динамическая библиотека не была перемещена, можно узнать в том же дизассемблере; в противном случае, следует отталкиваться от базового адреса модуля, отображаемого отладчиком по команде "Modules". При условии, что эти две функции не были перекрыты программистом, поиск нужной нам виртуальной таблицы не составит никакого труда.
По непонятным причинам библиотека MFC42.DLL не экспортирует символьных имен функций и эту информацию нам приходится добывать самостоятельно. Обработав библиотеку MFC42.LIB утилитой dumpbin, запущенной с ключом "/ARCH", мы определим ординалы [Y92] [n2k93] обеих функций (ординал PumpMessage –— 5307, а IsIdleMessage –— 4079). Остается найти эти значения в экспорте библиотеки MFC42.DLL (dumpbin /EXPORTS mfc42.dll > mfc42.txt), из чего мы узнаем что адрес функции PumpMessage: 6C291194h, а IsIdleMessage –— 6С292583h.
Теперь мы должны найти указатели на функции PumpMessage/IsIdleMessage в памяти, а точнее –— в секции данных, базовый адрес которой содержится в заголовке PE-файла, только помните, что в процессорах x86 наименее значимый байт располагается по меньшему адресу, т. е. все числа записываются в обратном порядке. К сожалению, отладчик Microsoft Visual Studio Debugger не поддерживает операцию поиска в памяти, и нам приходится действовать обходным путем –— копировать содержимое дампа в буфер обмена, вставлять его в текстовой файл и, нажав клавишу
Долго ли, коротко ли, но интересующие нас указатели обнаруживаются по адресам 403044h/40304Сh (естественно, у вас эти адреса могут быть и другими).
Причем обратите внимание: расстояние между указателями в точности равно расстоянию между указателями на [EAX + 64h] и [EAX + 6Ch], а очередность их размещения в памяти обратна порядку объявления виртуальных методов. Это –— хороший признак и мы, скорее всего, находимся на правильном пути (листинг 3.18).
Листинг 3.18. Адреса функций IsIdleMessage/PumpMessage, найденные в секции данных
00403044 6C2911D4 6C292583 6C291194 ; IsIdleMessage/PumpMessage
00403050 6C2913D0 6C299144 6C297129
0040305C 6C297129 6C297129 6C291A47
Листинг 18 адреса функций IsIdleMessage/PumpMessage, найденные в секции данных
Указатели, указывающие на адреса 403048h/40304Ch, очевидно, и будут кандидатами в члены искомой таблицы виртуальных методов класса CWinThread. Расширив сферу поиска всем адресным пространством отлаживаемого процесса, мы обнаруживаем два следующих переходника (листинг 3.19).
Листинг 3.19. Переходники к функциям IsIdleMessage/PumpMessage, найденные там же
00401A20 jmp dword ptr ds:[403044h] ; IsIdleMessage
00401A26 jmp dword ptr ds:[403048h] ;
00401A2C jmp dword ptr ds:[40304Ch] ; PumpMessage
Листинг 19 переходники к функциям IsIdleMessage/PumpMessage, найденные там же
Ага, уже теплее! Мы нашли не сами виртуальные функции, но переходники к ним. Раскручивая этот запутанный клубок, попробуем отыскать ссылки на 401A26h/401A2Ch, которые передают управление на приведенный ранее код (листинг 3.20).
Листинг 3.20. Виртуальная таблица класса CWinThread
00403490 00401A9E 00401040 004015F0 ß 0x0, 0x1, 0x2 элементы
0040349C 00401390 004015F0 00401A98 ß 0x3, 0x4, 0x5 элементы
004034A8 00401A92 00401A8C 00401A86 ß 0x6, 0x7, 0x8 элементы
004034B4 00401A80 00401A7A 00401A74 ß 0x9, 0xA, 0xB элементы
004034C0 00401010 00401A6E 00401A68 ß 0xC, 0xD, 0xE элементы
004034CC 00401A62 00401A5C 00401A56 ß 0xF, 0x10, 0x11 элементы
004034D8 00401A50 00401A4A 00401A44 ß 0x12, 0x13, 0x14 элементы
004034E4 00401A3E 004010B0 00401A38 ß 0x15, 0x16, 0x17 элементы
004034F0 00401A32 00401A2C 00401A26 ß 0x18, 0x19, 0x1A элементы (PumpMessage)
004034FC 00401A20 00401A1A 00401A14 ß 0x1B, 0x1C, 0x1D элементы (IsIdleMessage)
Листинг 20 виртуальная таблица класса CWinThread
Даже неопытный исследователь программ распознает в этой структуре данных таблицу виртуальных функций. Указатели на переходники к функциям PumpMessage/IsIdleMessage разделяются ровно одним элементом, как того и требуют условия задачи. Предположим, что эта виртуальная таблица, которая нам и нужна. Для проверки этого предположения отсчитаем 0x19 (25) элементов верх от 4034F4h и попытаемся найти указатель, ссылающийся на ее начало. Если повезет и он окажется экземпляром класса CwinThread, тогда программа сможет корректно продолжить свою работу (листинг 3.21).
Листинг 3.21. Экземпляр класса CWinThread, вручную найденный нами в памяти
004050B8 00403490 00000001 00000000
004050C4 00000000 00000000 00000001
Листинг 21 экземпляр класса CWinThread, вручную найденный нами в памяти
Действительно, в памяти обнаруживается нечто похожее. Записываем в регистр ECX значение 4050B8h, находим в памяти функцию Run (как уже говорилось, если только она не была перекрыта, ее адрес –— 6C299164h –— известен). Нажимаем комбинацию клавиш
Аналогичным путем можно вернуть к жизни и зависшие приложения, потерявшие нить управления и не реагирующие ни на мышь, ни на клавиатуру.
Подключение библиотеки ElByECC.DLL к своей программе
Существует по меньшей мере два способа подключения динамических библиотек к вашим программам. При динамической компоновке, адреса требуемых функций определяются посредством вызова GetProcAddress[Y77][n2k78] , причем сама библиотека ElByECC.DLL должна быть предварительно загружена с помощьючерез LoadLibray[Y79] [n2k80] . Это может выглядеть например так как показано в листинге 2.21 (обработка ошибок для просты опущена).:Листинг 21.21. Динамическая загрузка библиотеки ElByECC.DLL
HANDLE h;
int (__cdecl *CheckECCAndEDC_Mode1) (char *userdata, char *header, char *sector);
h=LoadLibrary("ElbyECC.dll");
CheckECCAndEDC_Mode1 = GetProcAddress(h, "CheckECCAndEDC_Mode1");
Статическая компоновка предполагает наличие специального lib-файла, который может быть автоматически сгенерирован утилитой impliblib из пакета Borland C++ любой подходящей версии, представляющейую собой утилиту командной строки, вызываемую так: "implib.exe ?a ElByECC.lib ElByECC.lib".
Подключение дампа памяти
Для подключения дампа памяти к отладчику Windows Debugger (windbg.exe) в меню Fileвыберете пункт Crash Dump или воспользуйтесь "горячей" комбинацией клавиш
i386kd –z C:\WINNT\memory.dmp -y C:\WINNT\Symbols, причем отладчик следует вызывать из Checked Build Environment/Free Build Environment консоли, находящейся в папке Windows 2000 DDK, иначе у вас ничего не получится.
Хорошая идея –— ассоциировать DMP-файлы с отладчиком i386kd.exe, запуская их одним нажатием клавиши
Как только консоль отладчика появится на экране (а Kernel Debugger –— это консольное приложение, горячо любимое всеми, кто провел свою молодость за текстовыми терминалами), курсор наскоро дизассемблирует текущую машинную инструкцию и своим тревожным мерцанием затягивает нас в пучину машинного кода. Ну что, будем глазки строить или все-таки дизассемблировать? –— незлобно ворчим мы, выбивая на клавиатуре команду "u", заставляющую отладчик продолжить дизассемблирование.
Судя по символьным идентификаторам PspUnhandledExceptionInSystemThread и KeBugCheckEx мы находимся глубоко в ядре, а точнее –— в окрестностях того кода, что выводит BSOD на экран (листинг 3.22).
Откроем его: Панель управления à Администрирование à Просмотр событий (листинг 3.24).
Листинг 3.24. Копия "голубого экрана смерти", сохраненная в системном журнале
Компьютер был перезагружен после критической ошибки:
0x0000001e (0xc0000005, 0xbe80b000, 0x00000000, 0x00000000).
Microsoft Windows 2000 [v15.2195]
Копия памяти сохранена: C:\WINNT\MEMORY.DMP.
Листинг 24 копия голубого экрана смерти, сохраненная в системном журнале
Отталкиваясь от категории критической ошибки (0x1E), мы без труда сможем определить адрес инструкции-убийцы –— 0xBE80B000 (в приведенном листинге 3.24 он выделен полужирным шрифтом). Применяем команду u BE80B000 для просмотра его содержимого и видим следующий результат (листинг 3.25).
Листинг 3.25. Результат дизассемблирования дампа памяти по адресу, сообщенному "голубым экраном смерти"
kd>u 0xBE80B000
be80b000 a100000000 mov eax,[00000000]
be80b005 c20800 ret 0x8
be80b008 90 nop
be80b009 90 nop
be80b00a 90 nop
be80b00b 90 nop
be80b00c 90 nop
be80b00d 90 nop
Листинг 25 результат дизассемблирования дампа памяти по адресу, сообщенному голубым экраном смерти
Ага! Вот это уже больше похоже на истину! Инструкция, на которую указывает курсор (в тексте она выделена черным цветом), обращается к ячейке с нулевым адресом, возбуждая тем самым губительное для системы исключение. Теперь мы точно знаем, какая ветка программы вызвала сбой.
Хорошо, а как быть, если копии экрана смерти в нашем распоряжении нет? На самом деле, синий экран всегда с нами, надо только знать где искать! Попробуйте открыть файл дампа в любом HEX-редакторе и вы обнаружите следующие строки (листинг 3.26).
Листинг 3.26. Копия голубого экрана в заголовке дампа программы
00000000: 50 41 47 45 44 55 4D 50 ¦ 0F 00 00 00 93 08 00 00 PAGEDUMP0 У•
00000010: 00 00 03 00 00 80 8B 81 ¦ C0 A4 46 80 80 A1 46 80 ¦ АЛБLдFААбFА
00000020: 4C 01 00 00 01 00 00 00 ¦ 1E 00 00 00 05 00 00 C0 LO O ^ ¦ L
00000030: 00 B0 80 BE 00 00 00 00 ¦ 00 00 00 00 00 41 47 45 -А- AGE
Листинг 26 копия голубого экрана в заголовке дампа программы
С первого же взгляда удается опознать все основные Bug Check-параметры: 1E 00 00 00 –— это код категории сбоя 0x1E (на процессорах x86 наименее значимый байт располагается по меньшему адресу, то есть все числа записываются в обратном порядке); 05 00 00 C0 –— код исключения ACCESS VIOLATION; а 00 B0 80 BE –— и есть адрес машинной команды, породившей это исключение. В комбинации же 0F 00 00 00 93 08 легко узнается номер билда системы, стоит только записать его в десятичной нотации.
Для просмотра Bug Check-параметров в более удобочитаемом виде можно воспользоваться следующей командой отладчика: dd KiBugCheckData (листинг 3.27).
Листинг 3.27. Bug Check-параметры, отображаемые в удобочитаемом виде
kd> dd KiBugCheckData
dd KiBugCheckData
8047e6c0 0000001e c0000005 be80b000 00000000
8047e6d0 00000000 00000000 00000001 00000000
8047e6e0 00000000 00000000 00000000 00000000
8047e6f0 00000000 00000000 00000000 00000000
8047e700 00000000 00000000 00000000 00000000
8047e710 00000000 00000000 00000000 00000000
8047e720 00000000 00000000 00000000 00000000
8047e730 00000000 e0ffffff edffffff 00020000
Листинг 27 Bug Check параметры, отображаемые в удобочитаемом виде
Другие полезные команды: !drivers –— выводящая список драйверов, загруженных на момент сбоя, !arbiter –— показывающая всех арбитров вместе с диапазонами арбитража, !filecache –— отображающая информацию о кэше файловой системы и PT, !vm –— отчитывающаяся об использовании виртуальной памяти и т. д. и т. п. –— всех не перечислишь! (полный перечень команд вы найдете в руководстве по своему любимому отладчику).
Конечно, в реальной жизни определить истинного виновника краха системы намного сложнее, поскольку всякий нормальный драйвер состоит из множества сложно взаимодействующих функций, образующих запутанные иерархические комплексы, местами пересеченные туннелями глобальных переменных, превращающих драйвер в самый настоящий лабиринт. Приведем только один пример. Конструкция вида mov eax, [ebx], где ebx == 0, работает вполне нормально, послушно возбуждая исключение, и пытаться "поговорить с ней по-мужски" –— бессмысленно! Нужно найти тот код, который записывает в регистр EBX нулевое значение, и сделать это непросто. Можно, конечно, просто прокрутить экран вверх, надеясь, что на данном участке программный код выполнялся линейно, но никаких гарантий, что это действительно так у нас нет, равно как нет и возможности обратной трассировки (back trace). Грубо говоря, адрес предшествующей машинной инструкции нам неизвестен и "закладываться" на прокрутку экрана нельзя!
Загрузив подопытный драйвер в любой интеллектуальный дизассемблер, автоматически восстанавливающий перекрестные ссылки (например, дизассемблер IDA Pro), мы получим более или менее полное представление о топологии управляющих ветвей программы. Конечно, дизассемблирование в силу своей статической природы, не гарантирует, что управление не перекинулось откуда-то еще, но, по крайней мере, сужает круг поиска. Вообще же, о дизассемблировании написано множество хороших книг (и "Фундаментальные основы хакерства" Криса Касперски в том числе[Y96] [n2k97] ), поэтому не будем останавливаться на этом вопросе, а просто пожелаем всем читателям удачи[Y98] [n2k99] .
Рис.унок 3.5. Отладчик i386kd за работой (пиво, бутерброды прилагаются); несмотря на свою отталкивающую внешность это чрезвычайно мощный и удобный в работе инструмент, позволяющий проворачивать умопомрачительные пассажи нажатием всего пары-тройки клавиш (одна из которых вызывает ваш собственный скрипт).
Рис.унок 3.6. Windows Dedbugger c загруженным дампом памяти. Обратите внимание: отладчик самостоятельно высвечивает Bug Check-коды, не ожидая пока мы об этом его попросим, а при попытке дизассемблирования инструкции, возбудившей исключение, на экране выскакивает "Module Load: W2K_KILL.SYS", сообщающая нам имя драйвера-убийцы. Вроде бы мелочь, а как приятно!
методы низкоуровневого управления приводами 1
интерфейсы взаимодействия с оборудованием 32
доступ через CD-ROM-драйвер 44
доступ через cooked-моде (режим блочного чтения) 12611
доступ через SPTI 15614
доступ через ASPI 32631
доступ через SCSI-порт 43641
доступ через SCSI-мини порт 46646
взаимодействие через порты ввода/вывода 56656
доступ через MSCDEX драйвер 68667
взаимодействие через собственный драйвер 71670
сводная таблица характеристик различных интерфейсов 71671
способы разоблачения защитных механизмов 72672
>>>>> отжиг дисков. за, против и немного вокруг 75674
>>>>> блокирование/разблокирование кнопки EJECT 79678
>>>>> хакерские секреты Рецепты тормозной жидкости для CD 81680
примеры исследования реальных программ 82681
Alcohol 120% 82681
Easy CD Creator 83682
Clone CD 83682
Полином локатора ошибки
Полученный синдром описывает конфигурацию ошибки, но еще не говорит нам, какие именно символы полученного сообщения были искажены. Действительно, степень синдромного полинома, равная 2t, много меньше степени полинома сообщения, равной n, и межу их коэффициентами нет прямого соответствия. Полином, коэффициенты которого напрямую соответствуют коэффициентам искаженных символов, называется полиномом локатора ошибки и по общепринятому соглашению обозначается греческой буквой L (ламбда).Если количество искаженных символов не превышает t, между синдромом и локатором ошибки существует следующее однозначное соответствие, выражаемое следующей формулой: НОД [xn – -1, E(x)] = L?(x) и вычисление локатора сводится к задаче нахождения наименьшего общего делителя, успешно решенной еще Евклидом и элементарно реализуемой как на программном, так и на аппаратном уровне. Правда, за простоту реализации нам приходиться расплачиваться производительностью, точнее непроизводительностью
данного алгоритма, и на практике обычно применяют более эффективный, но и более сложный для понимания алгоритм Берлекэмпа-Месси (Berlekamp-Massy), подробно описанный Кнутом во втором томе "Искусства программирования" (см. так же книгу "Теория и практика кодов, контролирующих ошибки" Блейхута) и сводящейся к задаче построения цепи регистров сдвига с линейной обратной связью и по сути своей являющегося разновидностью авторегрессионого фильтра, множители в векторах которого и задают полином L.
Декодер, построенный по такому алгоритму, требует не более 3t операций умножения в каждой из итерации, количество которых не превышает 2t. Таким образом, решение поставленной задачи укладывается всего в 6t2 операций умножения. Фактически, поиск локатора сводится к решению системы из 2t
уравнений — по одному уравнению на каждый символ синдрома, — c t неизвестными. Неизвестные члены и есть позиции искаженных символов в кодовом слове v. Легко увидетьвидеть, что если количество ошибок превышает t, то система уравнений становится неразрешима и восстановить разрушенную информацию в этом случае не представляется возможным.
Блок-схема алгоритма Берлекэмпа-Месси приведена на рис. 21.55, а его законченная программа реализация содержится в листинге 1.2.
Рис. 21.55. . 0x339 Структурная схема алгоритм Берлекэмпа-Месси
Полиномиальная арифметика и поля Галуа
В прошломй разделе главе этойго главы раздела мы говорили о том, что помехоустойчивые коды Рида-Соломона основаны на двух фундаментальных математических составляющих: полиномиальный арифметике и арифметике полей Галуа. До тех пор, пока эти вопросы не будут нами всесторонне рассмотрены, мы не сможем двигаться дальше и потому наберемся чуточку терпения, чтобы совершить решительный штурм математических вершин. После чего начнется чистое программирование, практически без примесей всяких инородных математик.Полиномиальная арифметика
Полиномиальной арифметике посвящен шестой раздел третьего тома "Искусства программирования" Дональда Кнута, где полиному дается следующее определение: "Формально говоря, полином над S представляет собой выражение вида: u(x)= unxn + … + u1x + u0, где коэффициенты un,…, u1, u0 — элементы некоторой алгебраической системы S, а переменная x может рассматриваться как формальный символ без определяющего значения. Будем полагать, что алгебраическая система S представляет собой коммутативное кольцо с единицей. Это означает, что S допускает операции сложения, вычитания и умножения, удовлетворяющие обычным свойствам: сложение и умножение являются ассоциативными и коммутативными бинарными операциями, определенными на S, причем умножение дистрибуьютивно по отношению к сложению. Существует так же единичный элемент по сложению 0 и единичный элемент по умножению 1, такие, что a + 0 == a и a * 1 == a для всех a из S. Вычитание является обратной по отношению к сложению операцией, но о возможности деления как операции, обратной по отношению к умножению, ничего не предполагается. Полином 0xn + m + … + 0x n + 1 + unxn + … + u1x + u0рассматривается как идентичный unxn + … + u1x + u0, хотя формально он отличается от него".
Таким образом, вместо того, чтобы представлять информационное слово D, кодовое слово C
и остаток от деления R в виде целых чисел (как это делалось нами ранее), мы можем связать их с соответствующими коэффициентами двоичного полинома, выполняя все последующие математические манипуляции по правилам полиномиальной арифметики. Выигрыш от такого преобразования на первый взгляд далеко не очевиден, но не будем спешить, а лучше преобразуем любое пришедшее нам в голову число (например, 69h) в двоичный полином. Запустив "Калькулятор" или любое другое подходящее приложение по вашему вкусу, переведем наше число в двоичный вид (при соответствующих навыках эту операцию можно выполнить и в уме, см. "Техника и философия хакерских атак" Криса Касперски[Y64] [n2k65] ): 69h à 1101001.
Ага, крайний правый коэффициент равен единице, затем следуют два нулевых коэффициента, потом единичный коэффициент… короче говоря, получается следующее: 1x6 + 1x5 + 0x4 + 1x3+ 0x2 + 0x + 1. По сути говоря, битовая строка "1101001" является одной из форм записи вышеуказанного полинома, — ненаглядной с точки зрения неподготовленного человека, но удобной для машинной обработки. Постойте, но если 69h уже
представляет собой полином, то в чем разница между сложением полиномов 69h и 27h и сложением целых чисел 69h и 27h?! Разница несомненно есть. Как еще показал Ницше: фактов нет, а есть одни лишь интерпретации. Интерпретация же чисел и полиномов различна и математические операции над ними выполняются по совершенно независимым правилам.
Коэффициенты в полиномиальной арифметики строго типизированы и коэффициент при xk имеет иной тип нежели при xm (конечно, при том условии, что k ¹ m). А операции над числами различных типов категорически не допустимы! Все коэффициенты обрабатываются независимо, а возникающий при этом перенос в старший разряд (заем из старшего разряда) попросту не учитывается. Покажем это на примере сложения чисел 69h и 27h (листинг 2.11). Сложение, выполненное по правилам полиномиальной двоичной арифметики (слева) и сложение, выполненное по правилам обычной арифметики (справа). :
Листинг 21.11. Пример сложения чисел 69h и 27hСложение, выполненное по правилам полиномиальной двоичной арифметики (слева) и сложение, выполненное по правилам обычной арифметики (справа)
1101001 (69h) 1101001 (69h)
+0100111 (27h) +0100111 (27h)
––––––– –––––––
1001110 (4Eh) 10010000 (90h)
Простейшие расчеты показывают, что сложение полиномов по модулю два, дает тот же самый результат, что их вычитание и "волшебным" образом совпадает с битовой операцией XOR (исключающее ИЛИ). Впрочем, совпадение с этой операциейXOR — чистая случайность, но вот эквивалентность сложения и вычитания заставляет заново пересматривать привычную природу вещей, вспоминая задачки из серии "у Маши было одно яблоко, Петя отнял у нее его, затем ей подарил еще одно, спрашивается: сколько всего яблок у Маши осталось? А сколько у нее было бы, если бы первое яблоко осталось не отнятым?".
С точки зрения арифметики по модулю два ответ: один и ноль соответственно. Да! Не отними бы Петя у Маши яблоко, 1 + 1 == 0 и бедная Маша вообще осталась бы ни с чем. Так что мальчики, почаще отнимайте яблоки и девушек — учите их компьютерной грамотности!
Впрочем, мы отвлеклись. Ладно, оставим в покое половые разборки между Петей и Машейчленами молодежи ив вернемся к фиктивному члену x
нашего полинома и его коэффициентам. Благодаря их типизации и отсутствию взаимных связей, мы можем осуществлять обработку сколь угодно длинных чисел, просто выполняя на потоке операцию XOR (исключающее ИЛИ)'я над составляющимие их битамиы на потоке. Это и есть одно из тех достоинств полиномиальной арифметики, которые не видны с первого взгляда, но благодаря которым полиномиальная арифметика стала так широко распространена.
Однако, в нашем случае одной лишь полиномиальной арифметикой дело не обходится и для реализации кодера/декодера Рида-Соломона нам потребуется активная помощь со стороны полей Галуа. Что же это за поля такие, спросите Вы?
Поля Галуа
В далеких шестидесятых, когда компьютеры были большими, а двадцати мегабайтовые винчестеры емкостью в 20 Мбайт напоминали собой стиральные машины, родилась одна из красивейших легенд о зеленом инопланетном существе, прилетевшим со звезд, и записавшим всю Британскую энциклопедию на тонкий металлический стержень нежно-серебристого цвета, который существо и увезло с собой. Сегодня, когда габариты 100 ГГб жестких дисков сократились до размеров сигаретной пачки, такая плотность записи информации уже не кажется удивительной и даже вызывает улыбку. Но! Все дело в том, что инопланетное существо обладало технологией записи бесконечного количества информации на бесконечно крошечном отрезке и Британская энциклопедия была выбрала лишь для примера. С тем же успехом инопланетянин мог скопировать содержимое всех серверов Интернета, нанеся на свой металлический стержень всего одну-единственную риску. Не верите? А зря! Переводим Британскую энциклопедию в цифровую форму, получая огромное преогромное число. Затем — ставим впереди него запятую, преобразуя записываемую информацию в длиннющую десятичную дробь. Теперь только остается найти два числа A и B, таких, что результат деления A и Bкак раз и будет равен данному числу с точностью до последнего знака. Запись этих чисел на металлических стержень осуществляется нанесением риски, делящей последний на два отрезка с длинами, кратными величинам А и B
соответственно. Для считывания информации достаточно всего лишь измерить длины отрезков А и B, а затем — поделить один на другой. Первый десяток чисел после запятой будет более или менее точен, ну а потом… Потом жестокая практика "опустит" абстрактную теорию по самые помидоры, окончательно похоронив последнюю под толстым слоем информационного мусора, возникающего из невозможности точного определения геометрических размеров объектов реального мира.
В цифровом мире дела обстоят еще хуже. Каждый программист знает, что на деление целых и вещественных чисел наложены достаточно жесткие ограничения.
Помимо того, что деление весьма прожорливая в плане процессорных ресурсов операция, так она еще и математически неточная! То есть, если c = a * b, то еще не факт, что a == c/b! Таким образом, для практической реализации кодов Рида-Соломона обычная арифметика непригодна и приходится прибегать к помощи особой математики — математики конечных групп Галуа.
Под группой здесь понимается совокупность целых чисел, последовательно пронумерованных от 0 до 2n – 1, например: {0, 1, 2, 3} или {00h 01h, 02h, 03h, 04h, 05h, 06h, 07h, 08h, 09h, 0Ah, 0Bh, 0Ch, 0Dh, 0Eh, 0Fh}. Группы, содержащие 2n элементов, называются полями Галуа (Galois Field) и обозначаются так: GF(2n).
Замечание
На самом же деле, полями Галуа называют любые конечные поля, но в данном контексте мы будем говорить лишь о тех полях, количество членов которых равно 2n.
Члены групп в обязательном порядке подчиняются ассоциативному, коммутативному и дистрибуьютивному законам, но обрабатываются довольно противоестественным на первый взгляд образом:
1. Сумма двух любых членов группы всегда присутствует в данной группе.
2. Для каждого члена "а" группы существует тождественный (identity)
ему член, обычно записываемый как "e", удовлетворяющий следующему условию: a + e = e + a = a.
3. Для каждого члена "a" группы, существует обратный (inverse) ему член " –a", такой что: a + –a == 0.
Начнем с первого тезиса. Не кажется ли он вам бредом? Допустим, у нас есть группа {0, 1, 2, 3}. Это в какоим же состояниив дупель пьяным нужно быть, чтобы при вычислении значения 2 + 3 получить число меньшее или равное 3?! Оказывается, сложение в полях Галуа осуществляется без учета переноса и сумма двух членов группы равна: c = (a + b) % 2n, где операция ""%" обозначает взятие остатка.
Применительно к нашему случаю: (2 + 3) % 4 == 1. У математиков это называется "сложением по модулю 4".
Естественно, вас интересует: а применяется ли сложение по модулю на практике или используется лишь в абстрактных конструкциях теоретиков? Хороший вопрос! Сложение по модулю мы машинально выполняем десятки раз на дню, даже не задумываясь о том, что это и есть сложение без учета переноса. Вот, например, проснувшись в шесть вечера по утру, вы просидели за компьютером девять часов кряду, а потом неожиданно бросили взгляд на свои наручные часы. Какое положение занимала часовая стрелка в это время, при условии, что часы идут точно? Искомое значение со всей очевидностью представляет собой сумму 6 и 9 по модулю 12 и равно оно: (6 + 9) % 12 == 3. Вот вам наглядный пример практического использования арифметики Галуа. А теперь давайте в порядке эксперимента вычтем из числа 3 число 6… (если не догадалисываясь как это правильно сделать, то — возьмите в руки часы).
Теперь самое главное: раз, результат деления одного члена группы на другой, естественно, неравный нулю член, в обязательном порядке должен присутствовать в данной группе, то несмотря на то, что деление осуществляется в целых числах оно будет точным. Точным, а не округленным! Следовательно, если c = a * b, то a == c/b. Другими словами, умножение и деление непротиворечивым образом определено для всех членов группы, конечно, за исключением невозможности деления на нуль, причем, расширения разрядной сетки при умножении не происходит!
Конечно, это не совсем обычное умножение (и далеко не во всяком поле Галуа дважды два будет рано четырем), однако, никто и не требует от арифметики Галуа ее соответствия "здравому смыслу" и "житейскому опыту". Главное, — что она работает, причем работает хорошо. И существование жестких дисков, CD-ROM/DVD приводов — лучшее тому подтверждение, ибо все они так или иначе используют эту арифметику в своих целях.
Как уже говорилось, в вычислительной технике наибольшее распространение получили поля Галуа с основанием 2, что объясняется естественностью этих полей с точки зрения машинной обработки, двоичной по своей природе.
Для реализации кодера/декодера Рида-Соломона нам потребуются четыре базовых арифметических операции: сложение, вычитание, умножение и деление. ДалееНиже они будут рассмотрены во всех подробностях.
Полная нейтрализация защиты
Получить работоспособную копию защищенного диска –— это только полдела. Законченный взлом подразумевает как минимум восстановление искаженного TOC и отвязку защиты от диска. Другими словами, корректно взломанный диск должен копироваться на любом оборудовании, любыми штатными копировщиками и при этом не должен ни с чем конфликтовать.Процесс отвязки обычно начинается с анализа геометрии диска на предмет выявления реально используемых сессий/секторов. Искаженные сессии обычно не несут никакой полезной нагрузки –— для защиты важен лишь сам факт их существования, но отнюдь не содержимое, которое на некоторых приводах вообще не доступно. А какие существуют способы проверки секций на существование? На "железном" уровне способ один –— компьютер посылает приводу SCSI/ATAPI команду READ TOC и получает в ответ полный каталог содержимого. На программном уровне взаимодействие с аппаратурой чаще всего осуществляется посредством ASPI/SPTI-интерфейса, реже –— непосредственно через порты ввода-вывода. Некоторые защиты предпочитают действовать через драйвер привода CD-ROM, полагая что этот способ более цивилизован и менее опасен.
В любом случае у хакера есть два пути –— либо локализовать команду чтения TOC в машинном коде (обычно это делается установкой точки останова на функцию SendASPI32Command) и попытаться переписать код программы так, чтобы она корректно работала с любым TOC, либо путем перехвата функции CreateFile/DeviceIoContorl внедрить "шпиона", отслеживающего весь проходящий через него поток SCSPI/ATAPI-команд и, в случае чтения TOC защищенного диска, возвращающего защите подложные данные. Первый путь боле надежен, а, значит, и более практичен. Рассмотрим его поподробнее.
Получение доступа к удаленным файлам
Прежде, чем приступить к восстановлению удаленных файлов, давайте-ка вспомним основные принципы организации файловой системы ISO9660 (Joliet). Итак, шестнадцатый сектор первого трека каждой сессии жестко закреплен за дескриптором тома. Его легко узнать по сигнатуре "CD001", хранящейся в секторе по смещению 1. Если это действительно так (ну мало ли, вдруг нам подсунули диск без файловой системы, например, аудиодиск), тогда по смещению 156 в секторе корневого каталога [n2k18] расположена записьструктура Directory Record корневой директории. Наибольший интерес представляют ее следующие поля: длина самой Directory Record (байт по смещению 0), стартовый LBA-адрес файла/вложенной директории (двойное слово в low-endian формате по смещению 2), длина файла/вложенной директории (двойное слово в low-endian формате по смещению 10), атрибуты файла (байт по смещению 25), длина имени файла/вложенной директории (байт по смещению 32) и, наконец, непосредственно само имя файла (цепочка байт, начинающаяся со смещения 33). Файловая система Joliet устроена аналогичным образом, но соответствующий ей дескриптор тома расположен не в шестнадцатом, а в семнадцатом секторе.Если первый, считая от нуля, бит атрибутов равен единице, то мы имеет дело с вложеннымой каталогомдиректорией[n2k19] , в противном случае –— с файлом. Вложенные каталогидиректории представляют собой совокупность записей типа Directory Record, каждая из которых указывает либо на целевой файл либо на очередную вложенную директорию.
Таким образом, для просмотра содержимого произвольной сессии нам потребуется всего лишь узнать стартовый адрес ее первого трека. Эту информацию легко получить путем чтения TOC'а на "сыром" уровне (команда: 43h, формат: 02h). Так же, можно воспользоваться любой утилитой "прожига" дисков, способной выдавать информацию о геометрии диска (для этой цели подходяит, в частности,, Roxio Easy CD Creator, Stomp Record Now, Nero – Burning Rom и многие другие).
Увеличив стартовый адрес первого трека на 16 секторов (для работы с ISO- 9660) или на 17 секторов (для работы с Joliet), мы попадем на описатель тома, то есть –— нана корневойую каталогдиректорию. А дальше уже рекурсивный спуск по древу каталоговдиректорий пойдет "как по маслу" (под Windows можно даже не заботиться об исчерпании стека, если, конечноа, файловая система не содержит грубых ошибок, приводящих к ее зацикливанию. Между прочим, такие трюки с зацикливанием достаточно часто используются в защитах).
Остается лишь пролистать каталогидиректории всех дисковых сессий на предмет поиска файлов, отсутствующих в каталогедиректории самой последней сессии. При этом следует обращать внимание не только на имена файлов, но и на их стартовые адреса. Файлы с идентичными именами, но различными стартовыми адресами –— это различные файлы! Например, если вы периодически сохраняете свой текущий проект на лазерный диск, все время записывая его под одним и тем же именем, то все предыдущие версии этого файла для штатных средств операционной системы оказываются утерянными. Однако, "ручной" просмотр содержимого сессий позволяет моментально восстановить любую из ранее записанных версий файла! Между прочим, необходимость подобного восстановления на практике возникает очень и очень часто, поэтому такое умение лишним не будет!
Для последующих экспериментов нам потребуется утилита ISO9660.dir, которая расположена на прилагающимся к книге компакт-диске. Используя любую программу "прожига" запишем на диск CD-RW/CD-R диск три сессии с таким расчетом, чтобы в первой или второй сессии образовалось несколько удаленных файлов, которые нам, собственно, и предстоит найти.
Допустим, стартовые адреса дисковых сессий располагались так как это (показано всм. листинге 10.1. Трек номер AA представляет собой выводную область и не представляет для нас никакого интереса., приведенный ниже):
Листинг 10.1. Стартовые адреса первых треков каждой из трех сессий диска
> ISO9660.dir.exe 1.1
track | Start LBA
------+-----------
1 | 0
2 | 13335
3 | 22162
AA | 24039
Листинг 1 стартовые адреса первых треков каждой из трех сессий диска (трек номер AA представляет собой выводную область и не представляет для нас никакого интереса)
Теперь, последовательно вызывая утилиту ISO9660.dir.exe со стартовыми адресами 0, 13 335 и 22 162, мы увидим содержимое каталогов директорий первой, второй и третьей сессий соответственно. Для удобства сравнения результат работы программы представлен в виде горизонтальной таблицы (листинг 10.2). При сравнении видно, что вторая сессия содержит удаленный файл See You.mp3 (в тексте он выделен полужирным шрифтом), отсутствующий в оглавлении третьей сессии.:
Листинг 10.2. Сравнение содержимого каталогов трех сессий
|
>ISO9660.dir 1.1 0 -–Joliet |
>ISO9660.dir 1.1 13335 –Joliet |
>ISO9660.dir 1.1 22162 -Joliet |
|
start|size |name -----+-------+----------------- 22 |2048 |. 22 |2048 |.. 25 |3591523|PersonalJesus.mp3 |
start|size |name -----+-------+----------------- 13357|2048 |. 13357|2048 |.. 25 |3591523|PersonalJesus.mp3 13360|3574805|See You.mp3 |
start|size |name -----+-------+----------------- 22184|2048 |. 22184|2048 |.. 25 |3591523|PersonalJesus.mp3 22187|3472405|Strangerlove.mp3 |
Видите, вторая сессия содержит файл "See You.mp3", который отсутствует в оглавлении третьей сессии, а это, значит, что штатным средствам операционной системы он категорически недоступен! И действительно, команда dir показывает всего лишь два файла (листинг 10.3). Но нас-то не проведешь! Мы-то уже знаем, что здесь содержится один удаленный файл.:
Листинг 10.3. Таким представляется содержимое диска операционной системе
Том в устройстве G имеет метку NEW
Серийный номер тома: 4171-70DC
Содержимое папки G:\
30.06.2003 00:10 3 591 523 01 - Personal Jesus.mp3
30.06.2003 00:12 3 472 405 03 - Strangerlove.mp3
2 файлов 7 063 928 байт
0 папок 0 байт свободно
Листинг 3 таким представляется содержимое диска операционной системе. Но нас-то не проведешь! Мы-то уже знаем, что здесь содержится один удаленный файл
Для восстановления файла достаточно дать запустить нашу утилиту со следующими ключами: ISO9660.dir.exe 1.1 "See You.mp3" 13360 3574805 или воспользоваться любой программой для "грабежа" секторов с диска (но тогда нам придется вручную усечь "хвост" последнего сектора на необходимую величину). Короче говоря, мы должны считать 3 .574 .805 байт, начиная с сектора 13. 360 и до последнего сектора файла включительно (в силу отсутствия фрагментации сектора, принадлежащие файлу, всегда располагаются последовательно).
Если все сделано правильно, то на жестком диске образуется файл See You.mp3, который теперь можно проиграть любым MP3-плеером, наслаждаясь своей любимой музыкой. А можно, – используя любую программу "прожига", "закинуть" восстановленный файл на тот же самый лазерный диск, дописав к нему еще одну сессию. Конечно, это далеко не самое лучшее и элегантное решение (ведь теперь восстановленный файл будет записан дважды), но, к сожалению, ни одна из известных мне утилит "прожига" не позволяет вмешиваться в процесс генерации файловой системы, и не позволяет вручную формировать ссылки на файлы предшествующих сессий.
Теперь подготовим следующий диск для восстановления. Запишем на болванку какой-нибудь файл. Затем, слегка изменив его содержимое, запишем под тем же самым именем на диск еще один или несколько раз.
Убедимся, что при просмотре оглавления штатными средствами Windows мы видим всего лишь один файл –— тот, что был записан последним. А теперь вообразим себе, что нам жизненно потребовалось получить доступ к одной из его предшествующих версий. No problem как говорят англичане! Запускаем утилиту ISO9660.dir и видим, что на диске имеются две следующих сессии (листинг 10.4).:
Листинг 10.4. На восстанавливаемом диске имеются две сессии со стартовыми адресами 0 и 12000 соответственно
>ISO9660.dir.exe 1.1
track | Start LBA
------+-----------
1 | 0
2 | 12000
AA | 12600
Листинг 4 На восстанавливаемом диске имеются две сессии со стартовыми адресами 0 и 12.000 соответственно
Последовательно запуская утилиту ISO9660.dir с ключами 0 и 12 .000 мы обнажим, что… А, впрочем, давайте не будем забегать вперед. Сейчас вы сможете увидеть все это сами (листинг 10.5).:
Листинг 10.5. Обе сессии содержат один и тоже файл asm.drf.zip, однако, стартовые адреса файла в обоих случаях не совпадают, да и длина различна тоже
|
> ISO9660.dir.exe 1.1 0 –Joliet |
> ISO9660.dir.exe 1.1 12000 -Joliet |
|
start | size | name ----------+----------+------------ 22 |2048 |. 22 |2048 |.. 25 |38189 |asm.drf.zip |
start | size | name ----------+----------+--------------- 12022 |2048 |. 12022 |2048 |.. 12025 |354533 |asm.drf.zip |
На первый взгляд здесь все нормальнопучком:, файл asm.drf.zip присутствует в обоих сессиях, и невнимательному наблюдателю может показаться, что в обоих случаях речь идет про один и тот же файл. Однако, более подробный анализ показывает, что стартовые адреса файла не совпадают, следовательно, мы имеем дело с двумя различными файлами! Длины файлов также различны и, судя по всему, последний файл является более свежей версией своего собрата.
Добыть предшествующую версию файла можно так: ISO9660.dir.exe 1.1 asm.drf.zip 25 38189. И этот прием действительно работает!
Разумеется, для практического использования утилита ISO9660.dir.exe катастрофически неудобна. Однако, не судите ее строго, ведь это всего лишь демонстрационный пример. Надеясь пробудить в своих читателях стремление к творчеству я предлагаю всю недостающую функциональность реализовать самостоятельно. Задача минимум –— "обернуть" утилиту в комфортный графический (а еще лучше консольный) интерфейс, например, написать "плагин" (Plug-In)плагин к файловому менеджеру FAR'у, отображающий содержимое выбранной сессии на панели. Это гораздо проще, чем запрограммировать полноценный дисковый драйвер, а эффект с точки зрения пользователя все равно один и тот же. Задачу сравнения имен и стартовый адресов файлов так же не помешало бы возложить на компьютер, поскольку ручной поиск удаленных (замещенных) файлов крайне непродуктивен –— типичный CD-ROM содержит тысячи, если не десятки тысяч файлов, рассредоточенных по мощной древовидной структуре. Вот и попробуй перебери их все!
Понятие X-сектора
: Открытие феномена X-секторов произошло совершенно случайно. В процессе разработки защитных механизмов, основанных на нестандартных форматах диска, автор стремился подобрать такие искажения, которые бы корректно обрабатывались всеми моделями приводов, но в тоже время не копировались ни одним из копировщиков. Эксперименты шли с переменным успехом и многие из защитных механизмов "понуро сходили с дистанции", не выдержав чудовищной жесткости испытаний. Одни из них оказывались слишком придирчивыми к оборудованию и на ряде проводов защищенные диски частично или полностью не читались; другие же копировались широко распространенными копировщиками Alcohol120% Алкоголь и Clone CDCloneCD…Зачастую на защищаемых дисках проявлялись один или два сбойных сектора, поначалу списываемые на физические дефекты носителя. Однако, вскоре от этой гипотезы пришлось отказаться, поскольку сбойные сектора появлялись в строго определенном месте, каким при ближайшем рассмотрении и оказался предпоследний сектор области пост-зазораной области всякого трека. Да, именно тот самый сектор, чей заголовок был искажен!
Копирование X-секторов.: Теоретически, в копировании X-секторов нет ничего сложного. Достаточно подобрать современный читающий/пишущий софт, спроектированный с учетом требований "Оранжевой книги" и знающий о существовании блоков Run-in/Run-out блоков (т. е. обнуляющий тип сектора по двум младшем битам, а не по всему полю MODE целиком). Так же, копировщик должен аккуратно переносить содержимое областей Pre-gap и Post-gap областей с оригинала на копию, игнорируя "незлобное ворчание" стандарта по поводу, что никаких пользовательских данных здесь все равно нет.
Как уже говорилось ранеевыше, копировщик Clone CDCloneCD не удовлетворяет этому требованию —– дамп с защищенного диска он снимает вполне корректно, но с "проотжигом" последнего уже не справляется. Программа Alcohol 120% снимает корректный дамп, "прожигает" корректный диск, победоносно выплевывая работоспособный дубликат.
Разумеется, речь идет лишь о копировании "водяных знаков" в чистом виде, но даже незначительное усложнение защитного механизма повергает обоих копировщиков в глубокий ужас, граничащий с глубоким "расстройством их нервной системы"ой или попросту говоря —– "зависанием".
Поскольку Clone CDCloneCD более компетентен в снятии дампов, чем Alcohol 120%Алкоголь, для создания образа защищенного диска лучше всего использовать Clone CDCloneCD, а для "прожига" —– CDRWin или /Alcohol 120%Алкоголь. Если же это не поможет, —– хакеру придется выбирать между разработкой собственного копировщика и взломом непосредственного самого защитнщенного механизма.
Эксперименты с X-сектором. Любопытным побочным эффектом становится нечитабемльность предпоследнего сектора, ранее принадлежавшему Post-gap настоящего трека (его абсолютный адрес равен &Lead--Out —– 2), —– далее по тексту именуемым X-сектором. Попытка чтения данного сектора командой READ CD приводит к возврату нестандартных сообщений об ошибке, специфичных для каждой конкретной модели привода. ДалееНиже (листинг 6.67—6.69) приведеныа SENSE INFO приводов ASUS, NEC и TEAC. SENSE-INFO, возвращенная приводом ASUS, наиболее интересна (листинг 6.67). Привод "рапортует" об ошибке чтения, но не может вразумительно объяснить, что именно послужило первопричиной ее возникновения; первый байт SENSE-INFO, равный нулю, "торжественно заявляет", что никаких ошибок здесь вообще нет!:
Листинг 6.67. SENSE-INFO, возвращенная приводом ASUS
-ERR:00 00 00 00 00 00 00 00 00 00 00 00 00 00
SENSE-INFO, возращенная приводом NEC, более информативна (листинг 6.68). SENSE KEY, равный трем, указывает на ошибку типа "MEDIUM ERROR" (ошибка носителя); значения остальных полей — увы — нестандартны (на это указывает первый байт, равный F0h) и не могут быть расшифрованы по имеющимся у автора спецификациям.
Листинг 58 SENSE-INFO, возвращенная приводом ASUS, наиболее интересна; привод рапортует об ошибке чтения, но не может вразумительно объяснить, что именно послужило первопричиной ее возникновения; первый байт SENSE-INFO, равный нулю, торжественно заявляет, что никаких ошибок здесь вообще нет!
Листинг 6.68. SENSE-INFO, возращенная приводом NEC
-ERR:F0 00 03 00 00 00 12 0A 00 00 00 00 02 00
SENSE-INFO, возращенная приводом TEAC (листинг 6.69), так же указывает на "MEDIUM ERROR" (ошибка носителя), однако никаких других подробностей извлечь не удается.
Листинг 59 SENSE-INFO, возращенная приводом NEC, более информативна. SENSE KEY, равный трем, указывает на ошибку типа "MEDIUM ERROR" (ошибка носителя); значения остальных полей – увы – нестандартны (на это указывает первый байт, равный F0h) и не могут быть расшифрованы по имеющимся у автора спецификациям;
Листинг 6.69. SENSE-INFO, возращенная приводом TEAC
-ERR:F0 00 03 00 00 00 00 0A 00 00 00 00 11 00
Листинг 60 SENSE-INFO, возращенная приводом TEAC, так же указывает на "MEDIUM ERROR", однако никаких других подробностей извлечь не удается;
Зато позиционирование головки на X-сектор командой SEEK (2Bh) с последующим чтением содержимого Q-канала подкода командой READ SUBCHANNEL (42h) на всех доступных мне приводах проходит успешно.
Используя тот факт, что все известные мне копировщики лазерных дисков (включая такие программы как Clone CDCloneCD и Alcohol 120%) всегда читают субканальную информацию в общем потоке данных (т. е. получают ее посредством команды READ CD), прочитать субканальную информацию нечитаемого X-сектора они оказываются не в состоянии! Спрятав в Q-канал X-сектора ключевую метку, мы сможем легко отличить копию диска от его оригинала.
Подготовка образа защищенного диска выглядит так. Запустив любой HEX-редактор (например, HIEW) мы открываем IMAGE.SUB, содержащий субканальную информацию, и находим в нем абсолютный адрес X-сектора (в данном случае равный 00:29:31) и, убедившись, что это действительно абсолютный адрес, а не поле контрольной суммы (все поля абсолютных адресов расположены в файле IMAGE.SUB по смещению 0xxxxxx0Ch), каким-либо образом изменяем одно из полей Q-подканала данного сектора, не забыв соответствующим образом скорректировать и его контрольную сумму.
Проще всего просто переставить содержимое Q-?подканалов соседних секторов. Давайте, например, поменяем местами сектора 00:29:31 и 00:29:32 (листинг 6.70).:
Листинг 6.70. Содержимое оригинального IMAGE.SUB (местоположение будущей метки выделено полужирным шрифтом)
0003030C: 41 01 01 00 27 31 00 00 ¦ 29 31 8F AA 00 00 00 00 AOO '1 )1Пк
0003036C: 41 01 01 00 27 32 00 00 ¦ 29 32 51 1B 00 00 00 00 AOO '2 )2Q<
Листинг 61 содержимое оригинального IMAGE.SUB (местоположение будущей метки выделено жирным шрифтом)
Листинг 6.71. Содержимое "помеченного" IMAGE.SUB (метка выделена полужирным шрифтом)
0003030C: 41 01 01 00 27 32 00 00 ¦ 29 32 51 1B 00 00 00 00 AOO '2 )2Q<
0003036C: 41 01 01 00 27 31 00 00 ¦ 29 31 8F AA 00 00 00 00 AOO '1 )1_Є
Листинг 62 содержимое "помеченного" IMAGE.SUB (метка выделена жрным шрифтом)
Теперь запишим измененный образ на диск и убедимся, что субканальная метка действительно присутствует (листинг 6.72).:
Листинг 6.72. Ключевая метка в Q-канале X-сектора (выше) и
незащищенный диск (ниже)
>seek_and_Q.exe 1.1 2056 >seek_and_Q.exe 1.1 2056
seek CD-ROM & read Q-subcode by KK seek CD-ROM & read Q-subcode by KK
00 15 00 0C 01 14 01 01 00 00 08 09 00 00 08 09 00 15 00 0C 01 14 01 01 00 00 08 09 00 00 08 08
>seek_and_Q.exe 1.1 2056
seek CD-ROM & read Q-subcode by KK
00 15 00 0C 01 14 01 01 00 00 08 09 00 00 08 08
Листинг 63 ключевая метка в Q-канале x-сектора (слева) и незащищенный диск (справа)
Смотрите, субканальная информация сектора 2056 (808h в шестнадцатеричной нотации), утверждает, что LBA-адрес данного сектора равен 809h (2057 в десятичной нотации), т. е. субканальная информация действительно искажена! Взяв для контраста любой незащищенный диск, мы убедимся, что его субканальная информация верна.
Как уже говорилось ранеевыше, копировщик Clone CDCloneCD не использует команду READ SUBCHANNEL, а получает субканальную информацию в общем потоке данных.
Столкнувшись с нечитабельным X-сектором, Clone CDCloneCD самостоятельно восстанавливает его субканальную информацию, такой, какой по его мнению она должна быть. Короче говоря, при копировании диска копировщиком Clone CDCloneCD наша ключевая метка "умирает" и Q-канал X-сектора теперь содержит "верные" данные.
Не верите —– смотрите сами (листинг 6.73).:
Листинг 6.73. Субканальная информация X-сектора оригинального диска (выше) и
его копии, полученной с помощью CloneCD (ниже)
>seek_and_Q.exe 1.1 2056 >seek_and_Q.exe 1.1 2056
seek CD-ROM & read Q-subcode by KK seek CD-ROM & read Q-subcode by KK
00 15 00 0C 01 14 01 01 00 00 08 09 00 00 08 09 00 15 00 0C 01 14 01 01 00 00 08 09 00 00 08 08
>seek_and_Q.exe 1.1 2056
seek CD-ROM & read Q-subcode by KK
00 15 00 0C 01 14 01 01 00 00 08 09 00 00 08 08
Листинг 64 субканальная информация x-сектора оригинального диска (слева) и его копии, полученной с помощью Clone CD (справа)
Для получения более детальной информации давайте запустим Clone CDCloneCD и, убедившись что защищенный диск все еще находится в приводе, нажмем на "чтение CD в файл-образ". Субканальная информация, добытая Clone CDCloneCD существенно варьируется от одного привода к другому, но во всех случаях она оказывается неверна (сравните это с субканальной информацией, приведенной в листингахе $-6.67—6.69). Привод ASUS, не поддерживающий режим возвращения субканальных данных в общем потоке, заставил CloneCD их восстаналивать самостоятельно, использя для этой цели информацию из секторных заголовков. Как следсвтие — ключевую метку как "ветром сдуло" (листинг 6.74).
Листинг 6.74. Содержимое возвращенного Х-сектора, привод ASUS
000302AC: 41 01 01 00 27 31 00 00 ¦ 29 31 8F AA 00 00 00 00 AOO '1 )1Пк
0003030C: 41 01 01 00 27 32 00 00 ¦ 29 32 51 1B 00 00 00 00 AOO '2 )2Q<
Привод NEC на таком диске вообще "поехал крышей", возвращая "мусор" вместо субканальных данных (листинг 6.75).
Листинг 65 Привод ASUS, не поддерживающий режим возвращения субканальных данных в общем потоке, заставил Clone CD их восстаналивать самостоятельно, использя для этой цели информацию из секторных заголовков. Как следсвтие – ключевую метку как ветром сдуло.
Листинг 6.75. Содержимое возвращенного Х-сектора, привод NEC
000302AC: 01
01 01 00 00 00 00 00 ¦ 02 00 5A 28 00 00 00 00 OOO O Z(
0003030C: 01
01 01 00 00 00 00 00 ¦ 02 00 5A 28 00 00 00 00 OOO O Z(
Привод TEAC корректно возвратил субканальную информацию сектора (X-сектор+1), но конкретно "обломался" на самом X-секторе (листинг 6.76).
Листинг 66 Привод NEC на таком диске вообще поехал крышей, возвращая мусор вместо субканальных данных
Листинг 6.76. Содержимое возвращенного Х-сектора, привод TEAC
0003030C: 41 01 01 00 27 31 00 00 ¦ 29 31 8F AA 00 00 00 00 AOO '1 )1Пк
0003030C: 41 01 01 00 27 31 00 00 ¦ 29 31 8F AA 00 00 00 00 AOO '1 )1Пк
Листинг 67 Привод TEAC корректно возвратил субканальную информацию (x?сектор)+1 сектора, но конкретно обломался на самом x-секторе!
Таким образом, защита типа "фиктивный трек в Post-gap настоящего трека с меткой в Q-канале подкода предпоследнего сектора в Post-gap" (кодовое имя защиты : "Лиса") не копируется ни одним известным мне копировщиком лазерных дисков и в тоже время не конфликтует ни с каким доступным мне оборудованием (да она и не должна ни с чем конфликтовать!), поэтому "Лису" можно считать достаточно качественной и надежной защитой.
Тем не менее, не стоит переоценивать ее стойкость ко взлому. Взломать "Лису" не просто, а очень просто! Давайте, воспользовавшись парой команд SEEK и READ SUBCHANNAL, прочитаем субканальную информацию всего диска целиком и сверим ее с содержимым файла IMAGE.SUB, созданного Clone CDCloneCD или аналогичным ему копировщиком.Вообще-то, считывать всю субканальную информацию совершенно ни к чему, —– достаточно проверить на предмет "вшивости" одни лишь сбойные сектора —– те, что Clone CDCloneCD не смог прочесть. Обнаружив ключевую метку, просто скорректируйте соответствующие поля в файле IMAGE.SUB файле и "запишите" модифицированный образ на диск CD-R/CD-RW диск. Все! Теперь, с точки зрения защиты, копия и оригинал будет совершенно идентичны друг другу и "Лиса", "стыдливо махнув своим огненным хвостом, скроется в лесу"… Единственная проблема состоит в том, что команда READ SUBCHANNAL возвращает субканальную информацию в несколько кастрированном узезанном виде —– без следов наличия контрольной суммы[Y186] [n2k187] . и
Практические советы по восстановлению системы в "боевых" условиях
1.Во время исполнения ошибки имеют наивысший приоритет. Прервать исполнение ошибки может только другая, более активная ошибка.2. Запросы операционной системы к ошибкам ошибками могут игнорироваться.
3. Запросы ошибок к операционной системе игнорироваться не могут.
4. При работе с файлами ошибки могут пользоваться файловой системой базовой ОС и ее ошибками.
5. На ЭВМ с параллельной архитектурой может выполняться несколько ошибок одновременно.
"Теория ошибок" В. Тихонов
При вставке диска в привод компьютер "зависает"
Вы вставляете диск в привод, привод раскручивает диск, интенсивно мигая индикатором активности и… зависает, зачастую "подзавешивая" вместе с собой и операционную систему. В легких случаях положение спасает кнопка Eject, в тяжелых–— Reset.Такое поведение характерно для защищенных дисков, защита которых основана на искаженном TOC'e. Большинство приводов к искаженному TOC'у относятся довольно лояльно (хотя это смотря еще что искажать), но встречаются и такие, которые при этом просто виснут. Если прочесть защищенный диск все же необходимо –— попробуйте сменить привод.
Другой возможный вариант –— зацикленная файловая система. При "прожиге" дисков CD-R/CD-RW "дисков кривым" софтом (software) –— такое часто случается. Удерживая клавишу
Приложения, недопустимые операции и все, -все, -все…
Низкоуровневая работа с оборудованием, требует чрезвычайной собранности и внимания. Малейшая ошибка приводит к появлению "голубого экрана смерти" (BSOD — Blue Screen Of Death) или аварийному завершению одного или нескольких приложений. У разработчиков драйверов и саперов есть много общего –— ни та, ни другая профессия беспечности не прощает. Интерфейсы ASPI и SPTI, несмотря на свои "высококровные" оболочки (в просторечии именуемые "враперрами" от англ. wrapper — упаковщик[n2k85] обертка) настроены столь же агрессивно и "роняют" систему по поводу и без. Пройдет немало времени, прежде чем вы научитесь писать стабильный и неприхотливый код, а до той поры залогом вашего выживания будет умение бороться с последствиями критических ошибок и различноговсякого рода сбоев.Различные операционные системы по разному реагируют на критические ошибки. Так, например Windows NT резервирует два региона своего адресного пространства для выявления некорректных указателей. Один находится на самом "дне" карты памяти и предназначен для отлавливания нулевых указателей. Другой расположен между "кучей" и областью памяти, закрепленной за операционной системой. Он контролирует выход за пределы пользовательской области памяти и, вопреки расхожему мнению, никак не связан в функцией WriteProcessMemory (см. техническую заметку ID: Q92764 в MSDN). Оба региона занимают по 64 Кбайт, и всякая попытка доступа к ним расценивается системой, как критическая ошибка. В Windows 9x имеется всего лишь один регион в 4 Кбайта регион, следящий за нулевыми указателями, поэтому по своим контролирующим способностям она значительно уступает Windows NT.
В Windows NT экран критической ошибки (см. рис. 3.12) содержит следующую информацию:
q а)адрес машинной инструкции, возбудившей исключение;
q б)словесное описание категории исключения (или его код, если категория исключения неизвестна);
q в)параметры исключения ( адрес недействительной ячейки памяти, род операции и т. д.).
Рис.унок 3.21. test_2000 Сообщение о критической ошибке, выдаваемое операционной системой Windows 2000
Операционные системы семейства Windows 9x в этом отношении намного более информативны (см. рис. 3.2) и помимо категории исключения выводят содержимое регистров ЦП на момент сбоя, состояние стека и байты памяти по адресу CS:EIP (т. е. текущему адресу исполнения). Впрочем, наличие "Доктора Ватсона" (о нем –— далеениже) стирает различие между двумя системами, и потому можно говорить лишь об удобстве и эргономике Windows 9x, сразу предоставляющей весь минимум необходимых сведений, в то время как в Windows NT отчет об ошибке создается отдельной утилитой.
Рис.унок 3.3 2. Test_98 Сообщение о критической ошибке, выдаваемое операционной системой Windows 98
Если никакой из отладчиков в системе не установлен, то окно о критической ошибке имеет всего лишь одну кнопку –— кнопку "ОК", нажатие которой приводит к аварийному закрытию "политнекорректного" приложения. При желании окно критической ошибки можно оснастить кнопкой "Отмена" ("Cancel"), запускающей отладчик или иную утилиту анализа ситуации. Важно понять, что кнопка "Отмена" отнюдь не отменяет автоматическое закрытие приложения, но при некоторой сноровке вы можете устранить "пробоину" вручную, продолжив нормальную работу (см. врезку[Y86] ).
Запустите "Редактор реестра" (Regedit) и перейдите в раздел "HKLM\SOFTWARE\
Microsoft\Windows NT\CurrentVersion\AeDebug". Если такого раздела нет, то – создайте его самостоятельно. Строковой параметр "Debugger" задает путь к файлу отладчика со всеми необходимыми ключами; строковой параметр "Auto" указывает, должен ли отладчик запускаться автоматически (значение "1") или предлагать пользователю свободу выбора ("0").Наконец, двойное слово параметра "UserDebuggerHotKey" специфицирует скэн-код "горячей" клавиши для принудительного вызова отладчика.
Пример реализации защиты на программном уровне
Покажем теперь как такая защита может быть реализована на программном уровне. Самое простое, что можно сделать–— отправить приводу команду "сырого" чтения TOC: READ TOC (opcode: 43h, format: 2h) и сравнить возращенный ею результат с эталоном. Какие именно поля TOC защита будет проверять –— это ее личное дело. По минимуму достаточно проверить количество сессий и стартовый адрес искаженного трека. По максимуму можно контролировать весь TOC целиком. Естественно, от побайтового сравнения контролируемого TOC с оригиналом настоятельно рекомендуется воздержаться, –— т. к. это неявно закладывает защиту на особенности микропрограммной прошивки читающего привода. Стандарт ничего не говорит том, в каком порядке должно возвращается содержимое TOC и потому его бинарное представление может варьироваться от привода к приводу (хотя на практике такого и не наблюдается). Грамотно спроектированная защита должна анализировать только те поля, к содержимому которых она привязывается явно.Демонстрационный пример, приведенный в листинге 6.8ниже, как раз и иллюстрирует технику корректной привязки к TOC. Разумеется, явная проверка целости TOC может быть элементарно обнаружена хакером (hacker) и выкинута из программы как ненужная, поэтому не стоит копировать этот демонстрационный пример один к одному в свои программы. Лучше используйте значения полей TOC как рабочие константы жизненно необходимые для нормальной работоспособности программы, –— в этом случае сличение "паспортов с лицами" будет не столь наглядным. Естественно, явная проверка оригинальности диска все равно обязана быть, но ее основная цель отнюдь не защитить программу от взлома, а довести до сведения пользователя, что проверяемый диск с точки зрения защиты не является лицензионным.
Листинг 6.8. [crackme.9822C095h.c] Демонстрационный пример простейшей защиты, привязывающейся к искаженному TOC и не позволяющей себя копировать
/*----------------------------------------------------------------------------
Примеры исследования реальных программ
В качестве закрепления всего ранеевышесказанного и обретения минимальных практических навыков давайте исследуем несколько популярных программ, работающих с лазерными дисками на низком уровне, на предмет выяснения: как именно осуществляется такое взаимодействие.Вызвав незаменимый отладчик Soft-Ice и установив точку останова на "bpxCreateFileA if (*esp->4=='\\\\.\\')", мы будем последовательно запускать три следующих программы: Alcohol 120%, Easy CD Creator и Clone CDCloneCD, каждый раз отмечая имя открываемого устройства. Итак, приступим.к…
Принудительный выход из функции
Запускаем тестовую программу, набиваем в одном или нескольких окнах какой-нибудь текст, затем в меню "Help"выбираем пункт "About TestCEdit"
и в появившемся диалоговом окне щелкаем по кнопке "make error". Опля! Программа выбрасывает критическую ошибку и, если мы нажмем на "ОК", все не сохраненные данные необратимо погибнут, что никак не входит в наши планы. Однако при наличии предварительно установленного отладчика мы еще можем кое-что предпринять. Пусть для определенности это будет Microsoft Visual Studio Debugger.
Нажимаем кнопку "Отменау" и отладчик немедленно дизассемблирует функцию, возбудившую исключение (см. листинг 3.5, приведенный ниже).[Y90] [n2k91]
Листинг 3.5. Отладчик Microsoft Visual Studio Debugger дизассемблировал функцию, возбудившую исключение
0040135C push esi
0040135D mov esi,dword ptr [esp+8]
00401361 push edi
00401362 movsx edi,byte ptr [ecx+esi]
00401366 add eax,edi
00401368 inc ecx
00401369 cmp ecx,edx
0040136B jl 00401362
0040136D pop edi
0040136E pop esi
0040136F ret 8
Листинг 5 отладчик Microsoft Visual Studio Debugger дизассемблировал функцию, возбудившую исключение
Проанализировав причину возникновения исключения (функции передан указатель на невыделенную память), мы приходим к выводу, что заставить функцию продолжить свою работу невозможно, поскольку структура передаваемых данных нам неизвестна. Приходится прибегать к принудительному возврату в материнскую функцию, не забыв при этом установить флаг ошибки, сигнализируя программе, что текущая операция не была выполнена. К сожалению, никаких общепринятых флагов ошибок не существует, и различные функции используют различные соглашения.
Чтобы выяснить, как обстоят дела в данном конкретном случае, мы должны дизассемблировать материнскую функцию и определить какой именно код ошибки она ожидает.
Переместив курсор в окно дампа, набьем в строке адреса название регистра указателя вершины стека –— "ESP" и нажмем на клавишу
Листинг 3.6. Поиск адреса возврата из текущей функции (выделен полужирным шрифтом)
0012F488 0012FA64 0012FA64 004012FF
0012F494 00000000 00000064 00403458
0012F4A0 FFFFFFFF 0012F4C4 6C291CEA
0012F4AC 00000019 00000000 6C32FAF0
0012F4B8 0012F4C0 0012FA64 01100059
0012F4C4 006403C2 002F5788 00000000
0012F4D0 00640301 77E16383 004C1E20
Листинг 6 поиск адреса возврата из текущей функции (выделен жирным шрифтом)
Первые два двойных слова соответствуют машинным командам POP EDI/POP ESI и не представляют для нас совершенно никакого интереса. А вот следующее двойное слово содержит адрес выхода в материнскую процедуру (в приведенном выше листинге 3.6 оно выделено полужирным шрифтом). Как раз его-то нам и надо!
Нажимаем
Листинг 3.7. Дизассемблерный листинг материнской функции
004012FA call 00401350
004012FF cmp eax,0FFh
00401302 je 0040132D
00401304 push eax
00401305 lea eax, [esp+8]
00401309 push 405054h
0040130E push eax
0040130F call dword ptr ds:[4033B4h]
00401315 add esp, 0Ch
00401318 lea ecx, [esp+4]
0040131C push 0
0040131E push 0
00401320 push ecx
00401321 mov ecx, esi
00401323 call 00401BC4
00401328 pop esi
00401329 add esp,64h
0040132C ret
0040132C
0040132D push 0
0040132D ; эта ветка получает управление, если Функция 401350h вернет FFh
0040132F push 0
00401331 push 405048h
00401336 mov ecx,esi
00401338 call 00401BC4
0040133D pop esi
0040133E add esp,64h
00401341 ret
Листинг 7 дизассемблерный листинг материнской функции
Смотрите: если регистр EAX равен FFh, то материнская функция передает управление на ветку 40132Dh и спустя несколько машинных команд завершает свою работу, передавая бразды правления функции более высокого уровня. Напротив, если EAX != FFh, то его значение передается функции 4033B4h. Следовательно, мы можем предположить, что FFh –— это флаг ошибки и есть. Возвращаемся в подопытную функцию, нажав
Теперь необходимо найти подходящую точку возврата из функции. Просто перейти к машинной команде "RET" нельзя, поскольку перед выходом из функции следует в обязательном порядке сбалансировать стек или нас "выбросит" неизвестно куда и программа "обрушится" окончательно.
В общем случае число PUSH-команд должно в точности соответствовать количеству POP (также учитывайте, что PUSH DWORD X эквивалентен SUB ESP, 4, а POP DWORD X –—
ADD ESP, 4). Проанализировав дизассемблерный листинг функции, мы приходим к выводу, что для достижения "гармонии добра и зла" мы должны "стащить" с вершины стека два двойных слова, соответствующие машинным командам 40135С:PUSH ESI и 401361:PUSH EDI. Это достигается передачей управления по адресу 40136Dh, где "живут" дваа "добродушныхех" команды POP'a'а, приводящие стек в равновесное состояние.Подводим сюда курсор и уверенным щелчком правой клавиши мыши вызываем контекстное меню, среди пунктов которого выбираем "Set Next Statement". Как вариант можно перейти в окно регистров и изменить значение регистра EIP с 401362h на 40136Dh.
Нажатием клавиши
Программная, вводная и выводная области, оглавление диска и область данных
Lead-in area, data area, Lead-out area и TOCПоследовательность секторов одного формата объединяется в дорожку (иначе трек (track)), минимально возможная длина которой составляет 300 секторов, а максимальная —– весь диск целиком. Первый и последний треки диска, т. е. (вводнаяLead-In (Lead-In) и выводная (Lead-Out) области соответственно,) используются для служебных целей, хотя большинство современных приводов способны обходится и без них (а пишущие приводыписцы это делать вообще обязаны).
Вводная область диска
Lead-In Area —– (Lead-In areaвводная область диска). Служебная область диска (рис. 1.24) по сути своей представляющая нулевой трек, всегда предшествующий первому треку PMA[Y52] [n2k53] . Каждая сессия многосессионного диска имеет собственную вводную область. Размер вводной области по стандарту составляет 9 Ммегабайт (60 секунд или 4500 секторов). Q-канал подкода вводной сессии содержит оглавление диска (TOC), среди прочей полезной информации указывающей либо на адрес выводной области (закрытый диск), либо на адрес вводной области следующей сессии (открытый диск). Содержимое вводной области недоступно для чтения на программном уровне (доступно у приводов MSI). Визуально вводная область выглядит равномерно освещенным блестящим кольцом.
___Внимание!
Не всякое блестящее кольцо это область Lead-In! Настоящая областьий Lead-In всегда находится на расстоянии 23 мм от края диска, ав перед нейним идет еще всякий "мусор"ая срань.
Рис. 1.24. унок 24 0х011 Строение лазерного диска
Выводная область диска —
Lead-Out Area – (Lead-Out areaвыводная область диска). Служебная область диска, условно обозначаемая треком номер AAh и замыкающая собой всякую закрытую сессию. Выводная область служит своеобразным индикатором конца сессии и/или диска и помогает оптической головке не вылететь за пределы диска. Пишущие приводы должны корректно обрабатывать диски с незакрытыми сессиями, однако, обыкновенные приводы CD-ROM и аудио проигрыватели это делать не обязаны.
Внимание!
Отсутствие выводной сессии (равно как и некорректное задание ее адреса) может повредить некоторые модели приводов (один из них PHILIPS).
Емкость выводной области одно-сессионногоодно-сессионного диска по стандарту составляет 13,.5 МбайтMB (6750 секторов или 1,.5 минуты). Емкость выводных областей для второй и последующих сессий многосессионных дисков уменьшена до 4 МбайтБ (0,.5 минуты или 2250 секторов). Содержимое выводной области недоступно на программном уровне (доступно у приводов MSI). Визуально выводная область выглядит равномерно освещенным блестящим кольцом.
Оглавление диска или иначе таблица содержимого
TOC – Table Of Content (TOC — Table Of ContentТаблица Содержимого или попросту оглавление диска). Служебная область диска, записанная в Q-канале подкода вводной области диска, так же называемой областью Lead-In областью (такое блестящее кольцо у внутреннего края диска). Многосессионный диск имеет несколько независимых TOC —– по одному TOC'у на каждую закрытую сессию. TOC незакрытой сессии храниться в специальной области в PMA и по стандарту доступен лишь пишущим приводам, однако, некоторые модели приводов CD-ROM приводов так же могут считывать TOC из PMA.
TOC содержит информацию о стартовых адресах вводной/выводной областей диска и атрибуты всех его треков (как-то тип трека: аудио или данные, а если данные то в каком режиме —– Mode 1, Mode 2 и т. д., абсолютном стартовом адресе трека и номере соответствующей ему сессии). Так же TOC содержит часть ATIP [Y54] [n2k55] и указатели на местоположения ее продолжения.
Непосредственно (т. е. на секторном уровне) для чтения TOC недоступен, но для извлечения его содержимого в "сыром" виде можно воспользоваться следующей SCSI/ATAPI командной READ TOC/PMA/ATIP (операционный код: 43h) с format field == 2h.
Однако не стоит путать TOC с файловой системой —– между ними нет ничего общего! Файловые системы лазерных дисковах хранятся непосредственно в PMA и свободно доступы для чтения на секторном уровне.
Программная область
Program Area – — (Program areaпрограммная область). Область диска, расположенная между областями Lead-In и Lead-Out областями и содержащая информационные треки с музыкой или данными. Это – основная область диска, целиком доступная на секторном уровне с паузами между аудио треками включительно. Подавляющее большинство цифровых CD данных (Data-CD) содержат один-единственный трек данных, хранящий в себе всю необходимую информацию, записанную в той или иной файловой системе. Впрочем, файловые системы лежат за гранью темы нашего разговора. Что же касается аудио CD (Audito-CD), то никакой файловой системы они не имеют, а используют для этой цели TOC, помещая каждую песню в отдельный трек.
Если за областью Lead-Out -областью располагается область Lead-In область, то такой диск называется многосессионным (multi-session). Каждая закрытая сессия имеет собственные областий Lead-In, Lead-Out и TOC, причем, указатель на выводную область, находящийсясодержащийся в TOC, может содержатьсодержать как действительный адрес выводной области текущей сессии, так и адрес вводной области следующей сессии! Количество сессий в принципе неограниченно, однако, в силу сквозной нумерации треков, количество сессий не может превышать 99. Сессия может быть независимой (TOC указывает только на треки внутри сессии) или связанной (TOC содержит адреса треков из предыдущих сессий). Однако, далеко не все приводы "знают" о существовании сессий. В частности, подавляющее большинство Audio-проигрывателей "видят" только первую сессию диска и игнорируют все остальные. "Благодаря" этому обстоятельству существует возможность создания дисков, не читающихся на компьютерных приводах CD-ROM'ах, но нормально "перевариваемых" CD-плейерами.
Сессия называется закрытой, если ее область данных обрамлена вводной и выводной областью. Незакрытые сессии могут читаться только устройствами записи (необходим доступ к PAMA). Указатель в TOC сессии на выводную область может содержать либо действительно адрес выводной области данной сессии (закрытый диск), либо адрес вводной области следующей сессии.Запись ограничивается местом на диске, местом в PMA и числом треков (треки имеют сквозную нумерации по всему диску от 01 до 99).. Сессии могут быть связаны также на уровне файловой системы. Механизм сессий позволяет "изменять" информацию на болванке CD-R, дописывая новую сессию.
Простейшие практические реализации
Хорошим примером воплощения кодера/декодера Рида-Соломона являются "древние" модели жестких дисков, разработанных в недрах фирмы IBM. Модель IBM 3370имела простой и наглядный кодер/декодер Рида-Соломона типа (174,171) в поле Галуа GF(256). Другими словами, он оперировал 8-битными ячейками (28 = 256), и на 171 информационный байт приходилось 3 байта суммы четности, что в результате давало кодовое слово с размером 174 байт, причем, как мы увидим далее, все три байта контрольной суммы рассчитывались совершенно независимо друг от друга, поэтому фактически кодер/декодер Рида-Соломона оперировал одним байтом, что значительно упрощало его архитектуру.
В современных же винчестерах кодер/декодер Рида-Соломона стал слишком "навороченным", а количество контрольных байтов многократно возросло, в результате чего пришлось работать с числами противоестественных разрядностей (порядка 1408 бит и более). Как следствие — программный код "ощетинился" толстым слоем дополнительных проверок, циклов и функций, чрезвычайно затрудняющих его понимание (к тому же большинство производителей железа в последнее время перешли на аппаратные кодеры/декодеры Рида-Соломона, полностьюцеликом реализованные в одной микросхеме). В общем, прогресс — прогрессом, а для изучения базовых принципов работы лучше использовать "древние" модели.
Ниже (листинг 21.17 и 21.18) приведены два фрагмента оригинальной прошивки жесткого диска IBM 3370 (только не спрашивайте: откуда они у меня взялисья).:
Листинг 21.17. Ключевой фрагмент кодера Рида-Соломона, вырванный из прошивки IBM 3370
for (s0 = s1 = sm1 = i = 0; i < BLOCK_SIZE; ++i)
{
s0 = s0 ^ input[i];
s1 = GF_mult_by_alpha[ s1 ^ input[i] ];
sm1 = GF_mult_by_alpha_inverse[sm1 ^ input[i] ];
};
Листинг 21.18. Ключевой фрагмент декодера Рида-Соломона, вырванный из IBM 3370
err_i = GF_log_base_alpha[ GF_divide[s1][s0] ]; // вычисляем синдром ошибки
input[err_i] ^= s0; // исправляем сбойный байт
Ну, что, слабо нам разобраться: как он работает? Что касательно переменной s0 — с ней все предельно ясно: она хранит контрольную сумму, рассчитанную по тривиальному алгоритму. Как вывы, наверноенаверное, помните, сложение в полях Галуа осуществляется логической операцией XOR (исключающее ИЛИ) и потому: s0 += input[i[Y68] [n2k69] ].
Назначение переменной s1 выяснить сложнее и чтобы понять суть разворачивающегося вокруг нее "метаболизма", мы должны знать содержимое таблицы GF_mult_by_alpha. Несмотря на то, что по соображениям экономии бумажного пространства она здесь не приводится, ее имя говорит само за себя: содержимое переменной s1 суммируется с очередным байтом контролируемого потока данных и умножается на так называемый примитивный член, обозначаемый как alpha, и равный двум. Другими словами: s1 = 2 * (s1 + input[i]).
Допустим, один из байтов потока данных в последствии будет искажен (обозначим его позицию как err_i), тогда индекс искаженного байта можно определить тривиальным делением переменной s1 на s0. Почему? Так ведь выражение s1 = 2 * (s1 + input[i]) по своей сути есть ни что иное, как завуалированное умножение информационного слова на порожденный полином, динамически генерируемый на основе своего примитивного члена alpha. А контрольная сумма информационного слова, хранящаяся в переменной s0, фактически представляет собой то же самое информационное слово, только представленное в более "компактной" форме. И, как уже говорилось в предыдущей главе: если ошибка произошла в позиции x, то остаток от деления кодового слова на порожденный полином будет равен k = 2x. Остается лишь по известному значению k
вычислить x, что в данном случае осуществляется путем обращения к таблице GF_log_base_alpha, хранящей пары соответствий между k и 2x. Коль скоро позиция сбойного байта найдена, его можно исправить путем выполнения операции XOR (исключающее ИЛИ)'а с рассчитанной контрольной суммой s0 (input[err_i] ^= s0).
Конечно, сказанное справедливо только для одиночных ошибок, а искажения двух и более байт на один блокблок, данный алгоритм исправить не в силах. Собственно, для этого и присутствует третий байт контрольной суммы — sm1, — защищающий декодер от "политнекорректных" попыток исправления ошибок, когда их больше одной. Если выражение s1/s0 == sm1 * s0
становится ложным, — контроллер винчестера может засвидетельствовать факт наличия множественных ошибок, констатируя невозможность их исправления.
Однако, как хорошо известно, дефекты магнитной поверхности имеют тенденцию образовывать не одиночные, а групповые ошибки. И, чтобы хоть как-то компенсировать слабость корректирующего алгоритма, парни из фирмы IBM прибегли к чередованию байт. Винчестер IBM 3370 имел чередование 3:1, означающее то, чтото есть сначала шел первый байт первого блока, за ним первый байт второго блока, за ним — первый байт третьего и только потом — второй байт первого блока. Такой трюк усиливал корректирующую способность винчестера с одной одиночной ошибки, до трех последовательно искаженных байт.. Однако, если разрушению подвергались не соседние байты, то корректирующая способность вновь уменьшаласьопускалась до значений в один искаженный байт на блок, но вероятность такого события была несравненно меньше.
Естественно, что данный алгоритм может быть реализован не только в самом жестком диске, но и вне его. Варьируя размер блоков и степень чередования, вы обеспечите себе лучшую или худшую защищенность при большей или меньшей избыточности информации. Действительно, пусть у нас есть N
секторов на диске. Тогда, разбив их на блоки по 174 сектора в каждом и выделив 3 сектора для хранения контрольной суммы, мы сможем восстановить по меньшей мере N/174 секторов диска. Исходя из средней емкости диска в 100 Гбайт (что соответствует 209 .715 .200 секторам), мы сможем восстановить до 1 .205 .259 секторов даже при их полном физическом разрушении, затратив всего лишь 2% дискового пространства для хранения контрольных сумм.
Согласитесь, что очень редко, когдаая процесс "осыпанияка" винчестера проходит столь стремительно, чтобы корректирующих способностей кода Рида-Соломона оказалась недостаточно для егое воскрешения. (конечноКонечно, если этоу "осыпаниеку" вовремя заметить и, если коэффициент чередования выбран правильно: так, что сектора, принадлежащие одному дисковому блину, обслуживались бы разными корректирующими блоками, в противном случае при повреждении поверхности одного из блинов возникнет групповая ошибка, уже неисправимаянеисправляемая данной программой).
А как быть, если выйдет из строя"навернется" весь жесткий диск целиком? Наиболее разумный выход — создать массив из нескольких дисков, хранящих полезную информацию вперемешку с корректирующими кодами. Главный минус такого подхода — его неэффективность на массивах, состоящих из небольшого количества жестких дисков. Разумный минимум — это: четыре информационных диска и один контрольный, тогдакогда потеря любого из информационных дисков компенсируется оставшихсяоставшимся "в живых" контрольным. Ну, а потерянный контрольный диск элементарным образом заменяется на новый, с последующим пересчетом всех контрольныхе кодов. Правда, одновременный выход двух дисков из строя — это "кранты". Массив из пятнадцати дисков RAID (Redundant Array of Independent Disks, матрица независимых дисковых накопителей с избыточностью), двенадцать из которых — информационные, а оставшиеся три — контрольные, намного более отказоустойчив и допускает одновременный крах двух любых дисков, а при благоприятном стечении обстоятельств — и трех.
Собственно, во всем этом ничего нового нет, и соответствующие RAID-контроллеры можно купить буквально в любом магазине. Однако… мне трудно представить себесебе, сколько будет стоить RAID-контроллер уровня 15 и удастся ли его вообще заставить работать (по личному опыту могу сказать, что RAID-контроллеры даже начальных уровней — вещь крайне "глючная", капризная и требовательная как к "железу", так и к операционному окружению).
Наконец, практически все RAID- контроллеры требуют наличия абсолютно идентичных, ну или близких по своим характеристикам и/или интерфейсам дисков. А коли таковых нет?
Программный RAID, активно пропагандируемый настоящим автором, всех этих недостатков лишен. Вы можете использовать диски различной геометрии и даже различной емкости, причем никто не обязывает вас сосредотачивать их в одном месте — доступ к дискам может осуществляться и по сети, причем совершенно необязательно отводить под RAID-хранилище весь диск целиком! Вы вольны произвольным образом выделять ту или иную часть дискового пространства.
Как это можно реально использовать на практике? Первое, что приходит на ум, использовать часть емкости жестких дисков под хранение избыточной информации, помогающей восстановить их в случае аварии. Если несколько компьютеров объединить в сеть (что уже давным-давно сделано и без нас), то при относительно небольших накладных расходах мы сможем восстановить любой из жестких дисков членов сети даже при полном его разрушении лишь за счет одной избыточной информации, распределенной между остальными компьютерами. Более надежного хранилища для ваших данных нельзя и придумать! Подобная схема была реализована автором в локальных сетях нескольких фирм и доказала свою высокую живучесть, гибкость и функциональность. Необходимость в постоянном резервировании содержимого жестких дисков автоматически отпала, что в условиях одно-ранговой сети с отсутствующим выделенным сервером более, чем актуально! А ведь такие локальные сети — не редкость (нет, я не утверждаю, что такие сети хороши, просто я констатирую факт, что они существуют в природе и в обозримом будущем "вымирать" не собираются).
Единственный минус программного RAID'а'а — его невысокая производительность. В частности, поставив программный RAID на сервер, обрабатывающий тысячи запросов ежесекундно и интенсивно модифицирующий большое количество файлов, вы не выиграете ничего, но… ведь само понятие "производительности" очень относительно и при достаточно быстром процессоре кодирование/декодирование информации вполне реально осуществлять и "на лету" безо всяких потерь в пропускной способности! С другой стороны, если операции чтения доминируют над операциями записи, то ставить программный RAID сам "Крестный Отец" велел, поскольку контроль целостности считываемой информации осуществляется на "железном" уровне самим приводом и при использовании систематического кодирования (т. е.информационные слова — отдельно, байты четности — отдельно), декодеру Рида-Соломона нет никакой нужды как-то вмешиваться в этот процесс и его помощь требуется лишь тогда, когда часть информации оказывается безнадежно разрушена, что случается прямо-таки скажем не часто. Так что, право же, не стоит "перекармливать" фирмы, специализирующие на выпуске RAID'ов, тем более, что на домашний и мелко-офисный рынок они все равно не обращают внимания.
"Раскрутка" стека
Далеко не во всех случаях принудительный выход из функции оказывается возможным. Ряд критических сбоев затрагивает не одну, а сразу несколько вложенных функций, и тогда для реанимации программы мы должны совершить глубокий откат назад, продолжив выполнение программы с того места, где бы ее работоспособности ничто не угрожало. Точная глубина отката подбирается экспериментально и обычно составляет три–— пять ступеней. Имейте ввиду, что если вложенные функции модифицируют глобальные данные (например данные кучи), то попытка отката может привести к полному краху отлаживаемой программы, поэтому требуемую глубину отката желательно угадать с первого раза, придерживаясь правила: "лучше перебрать, чем недобрать". С другой стороны, чрезмерно глубокий откат ведет к потере всех не сохраненных данных…Процедура отката состоит из трех шагов: а)
q построения дерева вызовов;
q б) определения координат стекового фрейма для каждого из них; в)
q восстановления регистрового контекста материнской функции.
Хороший отладчик все это сделает за нас, и вам останется лишь записать в регистры EIP и ESP соответствующие значения. К сожалению, отладчик Microsoft Visual Studio Debugger к хорошим отладчикам не относится. Он довольно посредственно трассирует стек, пропуская FPO-функции (Frame Point Omission — – функции с оптимизированным фреймом) и не сообщает координат стекового фрейма, "благодаря" чему самую трудоемкую часть работы нам приходится выполнять самостоятельно.
Впрочем, даже такой стек вызовов все же лучше, чем совсем ничего. Раскручивая его вручную мы будем отталкиваться от того, что координаты фрейма естественным образом определяются по адресу возврата. Допустим, содержимое окна "Call Stacks"
выглядит так как это показано в листинге 3.8.:
Листинг 3.8. Содержимое окна Call Stacks отладчика Microsoft Visual Studio Debugger
TESTCEDIT! 00401362()
MFC42! 6c2922ae()
MFC42! 6c298fc5()
MFC42! 6c292976()
MFC42! 6c291dcc()
MFC42! 6c291cea()
MFC42! 6c291c73()
MFC42! 6c291bfb()
MFC42! 6c291bba()
Листинг 8 содержимое окна Call Stacks отладчика Microsoft Visual Studio Debugger
Попробуем найти в стеке адреса 6C2922AEh и 6C298FC5h, соответствующие двум последним ступеням исполнения. Нажимаем
Листинг 3.9. Содержимое стека после "раскрутки"
0012F488 0012FA64 0012FA64 004012FF ß 0040136F:ret 8 первый адрес возврата
0012F494 00000000 00000064 00403458 ß 00401328:pop esi
0012F4A0 FFFFFFFF 0012F4C4 6C291CEA
0012F4AC 00000019 00000000 6C32FAF0
0012F4B8 0012F4C0 0012FA64 01100059
0012F4C4 00320774 002F5788 00000000
0012F4D0 00320701 77E16383 004C1E20
0012F4DC 00320774 002F5788 00000000
0012F4E8 000003E8 0012FA64 004F8CD8
0012F4F4 0012F4DC 002F5788 0012F560
0012F500 77E61D49 6C2923D8 00403458 ß 0040132C:ret;
0012F50C 00000111 0012F540 6C2922AE ß6C29237E:pop ebx/pop ebp/ret 1Ch
0012F518 0012FA64 000003E8 00000000
0012F518 0012FA64 000003E8 00000000
0012F524 004012F0 00000000 0000000C
0012F530 00000000 00000000 0012FA64
0012F53C 000003E8 0012F564 6C298FC5
0012F548 000003E8 00000000 00000000
0012F554 00000000 000003E8 0012FA64
Листинг 9 содержимое стека после раскрутки
Ячейки памяти, лежащие выше адресов возврата, представляют собой значения регистров, сохраненные в стеке при входе в функцию и восстанавливаемые при ее завершении. Ячейки памяти, лежащие ниже адресов возврата, "оккупированы" аргументами функции (если, конечно, у функции есть аргументы), или же принадлежат локальным переменным материнской функции, если дочерняя функция не принимает никаких аргументов.
Возвращаясь к листингу 3.5, отметим, что два двойных слова, лежащие на верхушке стека, соответствуют машинным командам POP EDI и POP ESI, а следующий за ними адрес –— 4012FFh –— это тот самый адрес, управление которому передается командой 40136Fh:RET 8. Для продолжения раскрутки стека мы должны дизассемблировать код по этому адресу (листинг 3.1:0).
Листинг 3.10. Дизассемблерный листинг праматеринской функции ("бабушки")
004012FA call 00401350
004012FF cmp eax,0FFh
00401302 je 0040132D
00401304 push eax
00401305 lea eax,[esp+8]
00401309 push 405054h
0040130E push eax
0040130F call dword ptr ds:[4033B4h]
00401315 add esp,0Ch
00401318 lea ecx,[esp+4]
0040131C push 0
0040131E push 0
00401320 push ecx
00401321 mov ecx,esi
00401323 call 00401BC4
00401328 pop esi
00401329 add esp,64h
0040132C ret ; SS:[ESP] = 6C2923D8
Листинг 10 дизассемблерный листинг праматеринской функции ("бабушки")
Прокручивая экран вниз, мы замечаем инструкцию ADD ESP, 64, закрывающую текущий кадр стека. Еще восемь байт снимает инструкция 40136Fh:RET 8 и четыре байта оттягивает на себя 401328:POP ESI. Таким образом, позиция адреса возврата в стеке равна: current_ESP + 64h + 8 + 4 == 70h. Спускаемся на 70h байт ниже и видим адрес возврата из праматеринской функции (листинг3.11).:
Листинг 3.12. Адрес возврата из праматеринской функции
0012F500 77E61D49 6C2923D8 00403458 ß
00401328:POP ESI/ret;
Листинг 11 адрес возврата из праматеринской функции
Первое двойное слово –— это значение регистра ESI, который нам предстоит вручную восстановить; второе –— адрес возврата из функции. Нажатием
Листинг 3.12. Дизассемблерный листинг прапраматеринской функции
6C2923D8 jmp 6C29237B
…
6C29237B mov eax,ebx
6C29237D pop esi
6C29237E pop ebx
6C29237F pop ebp
6C292380 ret 1Ch
Листинг 12 дизассемблерный листинг пра-праматеринской функции
Вот мы и добрались до восстановления регистров! Сместившись на одно двойное слово вправо (оно только что было вытолкнуто из стека командой RET), переходим в окно "Registers" и восстанавливаем регистры ESI, EBX, EBP, извлекая сохраненные значения из стека (листинг 3.13).:
Листинг 3.13. Содержимое регистров, ранее сохраненных в стеке вместе с адресом возврата
0012F500 77E61D49 6C2923D8 00403458
ß
6C29237D:pop esi
0012F50C 00000111 0012F540 6C2922AE ß6C29237E:pop ebx/pop ebp/ret 1Ch
Листинг 13 содержимое регистров, ранее сохраненных в стеке вместе с адресом возврата
Как вариант можно переместить регистр EIP на адрес 6C29237Dh, а регистр ESP на адрес 12F508h, после чего нажать на клавишу
Разрыв в нумерации треков первой сессии
Эту психованную ненормальную защиту мы рассмотрим лишь теоритически —– на тот случай, если вам попадет диск, первая сессия которого разорвана каким-то моральным уродом и по причине конфликта с вашим оборудованием читается неправильное или, что более вероятно, не читается вообще. На этот случай в уголовном кодексе имеется статья об умышленном вредительстве, а с точки зрения прав потребителя —– продажа товара заведомо не соответствующего соответствующим спецификациям —– незаконна и потому нейтралиция защит подобного типа на юридическом языке зовется не "взломом", а ремонтом товара, осуществляемого непосредственно самим покупателям. В общем, как говорится —– на всякую хитрую гайку найдется свой хакер с характерным пивным животом.Изучение "повдадок" защиты мы начнем с создания своеобразной "лабораторной крысы" или тестового стенда —– это уж как вам будет угодно. Извлечем из архива CCD-файл, сохранившийся после наших экспериментов по созданию фиктивного трека во второй сессии (вы ведь храните все свои CCD-файлы, правда?) и отредактируем его так, как показано в листинге 6.35.ниже: Номер второго трека заменен на девятый, соотвественно, номер третьего трека второй сессии заменен на десятый для обеспечения корректной стыковки двух сессий.
Листинг 6.35. Создание разрыва в нумерации треков первой сессии
| [Entry 1] | [Entry 1] | [Entry 3] | [Entry 3] | [Entry 8] | [Entry 8] | ||||||
| Session=1 | Session=1 | Session=1 | Session=1 | Session=2 | Session=2 | ||||||
| Point=0xa1 | Point=0xa1 | Point=0x02 à | Point=0x09 | Point=0xa0 | Point=0xa0 | ||||||
| ADR=0x01 | ADR=0x01 | ADR=0x01 | ADR=0x01 | ADR=0x01 | ADR=0x01 | ||||||
| Control=0x04 | Control=0x04 | Control=0x04 | Control=0x04 | Control=0x4 | Control=0x4 | ||||||
| TrackNo=0 | TrackNo=0 | TrackNo=0 | TrackNo=0 | TrackNo=0 | TrackNo=0 | ||||||
| AMin=0 | Amin=0 | AMin=0 | AMin=0 | AMin=0 | AMin=0 | ||||||
| ASec=0 | Asec=0 | ASec=0 | ASec=0 | ASec=0 | ASec=0 | ||||||
| AFrame=0 | AFrame=0 | AFrame=0 | AFrame=0 | AFrame=0 | AFrame=0 | ||||||
| ALBA=-150 | ALBA=-150 | ALBA=-150 | ALBA=-150 | ALBA=-150 | ALBA=-150 | ||||||
| Zero=0 | Zero=0 | Zero=0 | Zero=0 | Zero=0 | Zero=0 | ||||||
| PMin=2 à | Pmin=9 | PMin=3 | PMin=3 | PMin=3 à | PMin=10 | ||||||
| PSec=0 | Psec=0 | PSec=1 | PSec=1 | PSec=0 | PSec=0 | ||||||
| PFrame=0 | PFrame=0 | PFrame=33 | PFrame=33 | PFrame=0 | PFrame=0 | ||||||
| PLBA=8850 | PLBA=-1 | PLBA=13458 | PLBA=13458 | PLBA=8850 | PLBA=-1 | ||||||
| [Entry 9] | [Entry 9] | [Entry 11] | [Entry 11] | [TRACK 1] | [TRACK 1] | ||||||
| Session=1 | Session=1 | Session=1 | Session=1 | MODE=1 | MODE=1 | ||||||
| Point=0xa1 | Point=0xa1 | Point=0x03 à | Point=0x010 | INDEX 1=0 | INDEX 1=0 | ||||||
| ADR=0x01 | ADR=0x01 | ADR=0x01 | ADR=0x01 | ||||||||
| Control=0x04 | Control=0x04 | Control=0x04 | Control=0x04 | TRACK 2] | [TRACK 9] | ||||||
| TrackNo=0 | TrackNo=0 | TrackNo=0 | TrackNo=0 | MODE=1 | MODE=1 | ||||||
| AMin=0 | Amin=0 | AMin=0 | AMin=0 | INDEX 1=0 | INDEX 1=0 | ||||||
| ASec=0 | Asec=0 | ASec=0 | ASec=0 | ||||||||
| AFrame=0 | AFrame=0 | AFrame=0 | AFrame=0 | [TRACK 3] à | [TRACK 10] | ||||||
| ALBA=-150 | ALBA=-150 | ALBA=-150 | ALBA=-150 | MODE=1 | MODE=1 | ||||||
| Zero=0 | Zero=0 | Zero=0 | Zero=0 | INDEX 1=0 | INDEX 1=0 | ||||||
| PMin=3 à | Pmin=10 | PMin=6 | PMin=6 | ||||||||
| PSec=0 | Psec=0 | PSec=1 | PSec=1 | ||||||||
| PFrame=0 | PFrame=0 | PFrame=33 | PFrame=33 | ||||||||
| PLBA=8850 | PLBA=-1 | PLBA=26958 | PLBA=26958 |
Разрыв в нумерации треков второй сессии
Хорошо, "хачить ломать" нумерацию треков первой сессии– саксь и маст дай, но вот реакция приводов на разрыв второй сесии уже не такая "психованная" и, если предпринять все необходимые предосторожности, вероятность конфликта с оборудованием будет сведена к разумному минимуму, которым можно смело пренебречь (читай —– ущерб от несанционированного копирования "голых" дисков намного превышают убытки от возврата "нечитающихся" дисков, правда, среди пользователей встречаются и такие, что за каждый конфликтующийх диск грозяться подать на вас в суд или просто оторвать вам головуяйца, правда, никому из моих знакомых их еще не отрывали, так что риск оказается недееспособным не так уж и велик).Опираясь на опыт, приобретенный в процессе предыдующих экспериментов, мы без труда разорвем вторую сессию, изменив номер третьего трека на девятый (естественно, вы можете выбрать и другой номер, но только помните, что четные номера приносят несчастье).
При записи искаженного образа на диск Clone CDCloneCD неправильно определяет номер последнего трека разорванной сессии, ошибочно принимая выводную область за самостоятельный трек (листинг 6.37). Действительно, CloneCD некорректно определил количество треков второй сессии, ошибочно посчитав, что их восемь (в то время как правильный ответ: два), так же трек с номером 170 представляющий собой трек Lead-Out, ошибочно интерпретируется как трек с данными (совмещенные треки). Однако, на качество "проотжига" диска это никак не влиянет.
Листинг 6.37. CloneCD некорректно определяет количество треков второй сессии
ИНФОРМАЦИЯ О СЕССИИ 1:
Размер сессии: 4726 Кбайт
Число треков: 1
Track 1: Данные Mode 1, размер: 4726 Кбайт
ИНФОРМАЦИЯ О СЕССИИ 2:
Размер сессии: 3939 Кбайт
Число треков: 8
Track 2: Данные Mode 1, размер: 1722 Кбайт
Track 9: Данные Mode 1, размер: 2216 Кбайт
Track 170: Data, размер: 4294932446
Кбайт
"Листинг 29 Clone CD некорректно определил количество треков второй сессии, ошибочно посчитав, что их восемь (в то время как правильный ответ: два), так же трек с номером 170 представляет собой Lead-Out трек, ошибочно интерпретированный как трек с данными (совмещенные треки)
Полевые" испытания защищенного диска показывают следующие результаты. Приводы NEC и TEAC "видят" лишь первую сессию диска, а вторая оказывается недоступной даже на секторном уровне, однако, команды SEEK, READ SUBCHANNAL и READ HEADER исполняются успешно. Если бы аналогичным образом вели себя все приводы, —– разработчику защиты ничего бы не стоило разместить в Q-канале подкода второй сессии ключевую метку или просто проверить Q-канал "разорванной" сессии на читабемльность. Такие копировщики как Alcohol 120% Алкоголь и Clone CDCloneCD просто не увидят разованной сессии, а если даже и увидят, то не смогут скопировать ее содержимое, возвращаемое как уже говорилось, не в отдельном канале, а вместе с основным потоком данных. При условии, что разорванная сессия не доступна на секторном уровне (а это действительно так), на несанкционированных копиях диска ее просто не окажется и команды SEEK, READ SUBCHANNAL и READ HEADER возратят ошибку, позволяя тем самым отличить копию от оригинала.
Увы, некоторые приводы (ASUS в частности) не дают к разорванной сессии никакого доступа вообще, "благодаря" чему оригинальный диск ошибочно опознается защитой как копия. Так что закладываться на вторую сессию ни в коем случае нельзя! Впрочем, эти меры предосторожности практически не ослабляет защиту, поскольку даже целая сессия такого диска все равно не копируется.
Просмотр геометрии диска с помощьюпод копировщикаом Ahead Nero показывает, что последний не только не может определить длины треков разорванной сессии (которые по его мнению не имеют никакой длины вообще), он катострофически неправильно отображает их номера. Истинные номера треков, записанные в TOC'е на экран вообще не выводятся, замещаясь на последовательные порядковые номера (см. рис. 6.200x0103). Таким образом, трек номер девять представляется как трек с номером три. В некотором смысле это может быть и верно, но вот для корректного копирования защищенного диска одних лишь порядковых номеров оказывается недостаточно.
Рис. 6.20. унок 15 0x103 Ahed Nero неправильно отображает номера треков
Копировщик Clone CDCloneCD видит лишь первую сессию защищенного диска и, судя по всему, даже и не подозревает о существовании второй (см. листинг 6.38, приведенный ниже). Как следствие —– разорванная сессия вообще не копируется и в TOC'е диска-копии отсутствует всякое упоминание о ней. Таким образом, для проверки лицензионной чистоты диска защитому механизму достаточно лишь считать TOC и сравнить его с эталотнным TOC'ом оригинала.
Листинг 6.38. CloneCD неправильно отображает номера треков
ИНФОРМАЦИЯ О CD В ДИСКОВОДЕ:
Число сессий: 1
Занято на диске: 30911 Кбайт
Секторов: 13458
Время: 02:59:33 (мин:сек:кадр)
ИНФОРМАЦИЯ О СЕССИИ 1:
Размер сессии: 30911 Кбайт
Число треков: 3
Track 1: Данные Mode 1, размер: 30911 Кбайт
Листинг 30 Clone CD неправильно отображает номера треков
Ладно, с разорванной сессией все более или меннее понятно. Ну не рассчитывали создатели Clone CDCloneCD на такие "извращения", ну не додумалисьперли до того, что нумерация треков может быть коварно измена. Ведь не кастрировать же их за это, верно? Но ведь и первая сессия защищенного диска так же оказалась скопированной неверно (листинг 6.39).! Отсюда мораль: несвоевременная санкции предъявленные к разработчикам придают "неприятный привкус" программному продукту. (Отсюда мораль: несвоевременная кастрация разработчиков придает неприятный привкус программному продукту).
Листинг 6.39. Содержимое TOC оригинального диска (слева) и диска, скопированного CloneCD (справа)
|
[Entry 2] |
[Entry 2] |
; адрес выводной области первой сессии оказался |
|
Session=1 |
Session=1 |
; определен неправильно! Clone CD установил его |
|
Point=0xa2 |
Point=0xa2 |
; на адрес начала трека номер два (первого трека |
|
ADR=0x01 |
ADR=0x01 |
; второй сессии), что повлекло за собой искажение |
|
Control=0x04 |
Control=0x04 |
; длины первого трека и породило множество |
|
TrackNo=0 |
TrackNo=0 |
; нечитающихся секторов, расположенных в Lead-Out/ |
|
AMin=0 |
AMin=0 |
; Lead-In областях. Таким образом, для определения |
|
ASec=0 |
ASec=0 |
; подлинности диска вовсе необязательно читать |
|
AFrame=0 |
AFrame=0 |
; содержимое TOC'a и достаточно всего лишь |
|
ALBA=-150 |
ALBA=-150 |
; определить полную емкость носителя, что можно |
|
Zero=0 |
Zero=0 |
; сделать и штатными средствами операционной системы |
|
PMin=3 à |
PMin=0 |
; без обращения к интерфейсам ASPI32/SPTI |
|
PSec=1 à |
PSec=29 |
; альтернативный путь – прочитать содержимое |
|
PFrame=33 |
PFrame=33 |
; TOC командой IOCTL_CDROM_READ_TOC, что так же не |
|
PLBA=13458 à |
PLBA=2058 |
; требует обращения к ASPI32/SPTI |
|
[Entry 10] |
[Entry 4] |
; трек номер два, принадлежащий второй сесии, ; CloneCD |
|
Session=2 |
Session=1 |
; запихнул в конец первой, даже не потрудившись |
|
Point=0x02 |
Point=0x02 |
; сопоставить стартовый адрес последнего со ; стартовым |
|
ADR=0x01 |
ADR=0x01 |
; адресом выводной области первой сессии. Очевидно, |
|
Control=0x04 |
Control=0x04 |
; что они "волшебным" образом совпадают, вероятно |
|
TrackNo=0 |
TrackNo=0 |
; потому-то выводная область и принимается за ; самостоятельный трек |
|
AMin=0 |
AMin=0 |
; попытка чтения содержимого второго трека ни к чему |
|
ASec=0 |
ASec=0 |
; хорошему не приводит, а третий ; (ну то есть девятый) |
|
AFrame=0 |
AFrame=0 |
; трек вообще оказался потерян, поэтому копия диска, |
|
ALBA=-150 |
ALBA=-150 |
; полученная с помщью CloneCD отличается от ; оригинала, |
|
Zero=3 |
Zero=3 |
; как небо от земли и защите не будет стоит большого |
|
PMin=3 |
PMin=3 |
; труда обнаружить факт несанкционированного ; копирования |
|
PSec=1 |
PSec=1 |
; даже без обращений ко второй сессии! Вот такой он, |
|
PFrame=33 |
PFrame=33 |
; CloneCD! А еще претендует на звание дома высокой |
|
PLBA=13458 |
PLBA=13458 |
; культуры и быта, тьфу, на звание защищенного ; копира! |
AMin=0 AMin=0 ; Lead- In областях. Таким образом, для определения
ASec=0 ASec=0 ; подлинности диска вовсе необязательно читать
AFrame=0 AFrame=0 ; содержимое TOC'a и достаточно всего лишь
ALBA=-150 ALBA=-150 ; определить полную емкость носителя, что можно
Zero=0 Zero=0 ; сделать и штатными средствами операционной системы
PMin=3 à PMin=0 ; без обращения к интерфейсам ASPI32/SPTI
PSec=1 à PSec=29 ; альтернативный путь – прочитать содержимое
PFrame=33 PFrame=33 ; TOC командой IOCTL_CDROM_READ_TOC, что так же не
PLBA=13458 à PLBA=2058 ; требует обращения к ASPI32/SPTI
[Entry 10] [Entry 4] ; трек номер два, принадлежащий второй сесии, Clone CD
Session=2 Session=1 ; запихнул в конец первой, даже не потрудившись
Point=0x02 Point=0x02 ; сопоставить стартовый адрес последнего со стартовым
ADR=0x01 ADR=0x01 ; адресом выводной области первой сессии. Очевидно, что
Control=0x04 Control=0x04 ; они "волшебным" образом совпадают, вероятно потому-то
TrackNo=0 TrackNo=0 ; выводная область и принимается за самостоятельный трек
AMin=0 AMin=0 ; попытка чтения содержимого второго трека ни к чему
ASec=0 ASec=0 ; хорошему не приводит, а третий (ну то есть девятый)
AFrame=0 AFrame=0 ; трек вообще оказался потерян, поэтому копия диска,
ALBA=-150 ALBA=-150 ; полученная с помщью Clone CD отличается от оригинала,
Zero=3 Zero=3 ; как небо от земли и защите не будет стоит большого
PMin=3 PMin=3 ; труда обнаружить факт несанкционированного копирования
PSec=1 PSec=1 ; даже без обращений ко второй сессии! Вот такой он,
PFrame=33 PFrame=33 ; Clone CD! А еще претендует на звание дома высокой
PLBA=13458 PLBA=13458 ; культуры и быта, тьф,у на звание защищенного копира!
Листинг 31 содержимое TOC'а оригинального диска (слева) и диска, скопированного Clone CD (справа)
Alcohol 120% Алкоголик с копированием такого диска справляется не в пример лучше, однако, полученная с его помощью копия имеет по меньшей мере одно существенное отличие от оригинала. Номер разорванного трека непроизвольным образом меняется с девяти на три, то есть Alcohol 120% Алкоголик автоматически восстанавливает поврежденную нумерацию треков на правильную. Но ведь искаженная нумерация треков нам как раз и нужна! Защитный механизм, привязывающийся к TOC'у просто забракует такой диск, обозвав его несанкционированной копий! (Забвно, но содержимое указателяpoint'a A1h, указывающего на номер последнего трека диска остается неизменным и по прежнему равно девяти, то есть восстанавливая TOC, Alcohol 120% Алкоголик все равно восстановил его не корректно).
Таким образом, для привязки к оригинальному TOC'у, защитному механизму незачем считывать его содержимое в "сыром" виде и можно вполне обойтись штатными средствами операционной системы, поскольку искажения, вносимые копировщиками в TOC настолько велики, что в прямом смысле слова видны невооруженным глазом.
Тем не менее, стойкость защит данного типа достаточно невелика. Хакеру ничего не стоит вручную отредактировать образ диска, снятый Alcohol 120%Алкоголем, вернув разорванному треку его законный номер равный девяти или иному другому числу (конкретное значение легко узнать с помощью утилиты CD_READ_TOC или аналогичной ей).
Шифровка файлов
Для предотвращения пофайлового копирования в идеале следовало бы использовать собственныех нестандартныех форматы данных, просмотр/прослушивание которых в обход программы-оболочки был бы невозможным. Однако, разработка "своего" формата требует значительных вложений, которые все равно не будут оправданы, т.к. прежде чем программа окупит себя, хакеры успеют "отвязать" ее от диска, взломав секторную защиту и тем самым, получив возможность массового тиражирования носителя.Поэтому, разработчики защиты предпочитают отталкиваться от уже существующих форматов (например, того же MP3), просто зашифровывая файлы перед записью на мастер-диск, а при проигрывании —– расшифровывая их содержимое "на лету". Минус такого подхода в том, что защиты подобного типа очень легко взломать, —– достаточно просто установить точку останова на функцию CreateFile и, дождавшись открытия нужного нам файла, "подсмотреть" значение регистра EAX на выходе из функции —– оно-то и будет представлять собой дескриптор открытого файла. Теперь остается лишь поставить точки останова на функции SetFilePointer/ReadFile, приказав отладчику "всплывать" только в случае передачи им "нашего" дескриптора. Точка останова, установленная на область памяти, содержащую прочитанные с диска данные, выведет хакера непосредственно на процедуру расшифровки, проанализировав алгоритм которой, хакер сможет написать свой собственный расшифровщик!
А, если алгоритм шифровки представляет собой тривиальную операциюый XOR (как в подавляющем большинстве случаев и наблюдается), взломать содержимое диска можно еще быстрее! Ведь практически все стандартные форматы файлов содержат в себе некоторое количество более или менее предсказуемой информации и потому могут быть расшифрованы атакой по открытому тексту. И AVI, и MP2/MP3, и WMA, и ASF- файлы содержат в себе длинные цепочки подряд идущих нулей (и/или символов с кодом "FF"), а потому ключ шифрования обнаруживается тривиальным просмотром содержимого защищенного файла в любом HEX-редакторе.
Рассмотрим следующий пример. Пусть у нас имеется мультимедийный диск "Depeche Mode The best", содержимое одного из файлов которого выглядит так как это показано в листинге 8.8.:
Листинг 8.8. Hex-дамп заголовка исследуемого файла
K:\sex\1\03 - Strangerlove.dat DOS 3472405
00000000: 9D 9A F0 39 62 61 60 3A ¦ 65 A4 8B F0 52 C1 01 98 ЭЪЁ9ba`:eдЛЁR+OШ
00000010: BA DB 03 5A 54 27 A6 4C ¦ 43 ED 46 1D 8B 21 ED 9A ¦-¦ZT'жLCэF-Л!эЪ
00000020: D3 C7 7B 58 4B A6 78 5D ¦ F6 FA F0 A9 55 63 66 A8 L¦{XKжx]Ў·ЁйUcfи
00000030: 7E 6A 5A 79 61 68 E8 7B ¦ 69 47 F9 7B 60 22 E3 88 ~jZyahш{iG•{`"уИ
00000040: 61 E2 67 98 E0 E2 2D ED ¦ 13 AD E3 38 C5 A5 71 FB aтgШрт-э!ну8+еqv
00000050: 1A 01 C0 B6 85 77 5A 49 ¦ 46 4F 93 7B BF 30 A5 9D >OL¦ЕwZIFOУ{¬0еЭ
Листинг 76 hex-дамп заголовка исследуемого файла
По внешнему виду это не похоже ни на MP3 (MP3-файлы начинаются с сигнатуры FF FB, прочем, не всегда расположенной в самом начале), ни на WAV (WAV-файлы начинаются с сигнатуры "RIFF"), ни на RealAudio (RealAudio-файлы начинаются с ".RMF"), но… ведь каким-то же образом они все-таки воспроизводятся! И вряд ли это собственный формат разработчиков мультимедийного диска. Скорее всего, файл просто зашифрован. А, раз так, то – его можно попробовать расшифровать!
Прокручиваем экран HEX-редактора вниз, пока не встречаем следующую регулярную последовательность (листинг 8.9).:
Листинг 8.9. Регулярная последовательность, обнаруженная внутри исследуемого файла
K:\sex\1\03 - Strangerlove.dat DOS 3472405
000001E0: C3 5A AF F8 70 4A D8 83 ¦ 5D 9E 9D 86 9D 9E 9D 86 +Zп°pJ+Г]ЮЭЖЭЮЭЖ
000001F0: 9D 9E 9D 86 9D 9E 9D 86 ¦ 9D 9E 9D 86 9D 9E 9D 86 ЭЮЭЖЭЮЭЖЭЮЭЖЭЮЭЖ
00000200: 9D 9E 9D 86 9D 9E 9D 86 ¦ 9D 9E 9D 86 9D 9E 9D 86 ЭЮЭЖЭЮЭЖЭЮЭЖЭЮЭЖ
00000210: 9D 9E 9D 86 AA C2 62 79 ¦ 62 B4 C0 6A 9D 9E 9D 86 ЭЮЭЖкTbyb+LjЭЮЭЖ
00000220: 9D 9E 9D 86 9D 9E 9D 86 ¦ 9D 9E 9D 86 9D 9E 9D 86 ЭЮЭЖЭЮЭЖЭЮЭЖЭЮЭЖ
00000230: 9D 9E 9D 86 9D 9E 9D 86 ¦ 9D 9E 9D 86 9D 9E 9D 86 ЭЮЭЖЭЮЭЖЭЮЭЖЭЮЭЖ
00000240: 9D 9E 9D 86 9D 9E 9D 86 ¦ 70 B8 46 0B 3B 61 63 30 ЭЮЭЖЭЮЭЖp¬F>;ac0
Листинг 77 регулярная последовательность обнаруженная внутри исследуемого файла
Весьма вероятно, что в оригинальном файле здесь располагалась цепочка байт с идентичными значениями, например, последовательность нулей или "FF", после выполнения операции поXORенная с неким четырехбайтовым ключом.
Поскольку, XOR —– симметричная операция, то ((A XOR B) XOR A) == B, то есть повторная шифровка файла его исходным содержимым дает нам ключ. Предположим, что на этом месте были нули, то – тогда искомый ключ шифрования будет равен ""…9E 9D 86 9D…"". Точки по обе стороны от ключа означают, что мы еще не готовы выделить начало и конец регулярной последовательности. В самом деле, это может быть как "9E 9D 86 9D", так и "9D 86 9E 9D", и даже "86 9D 9E 9D" или вообще "9D 9E 9D 86". Однако, вместо того, чтобы тупо перебирать все четыре варианта, давайте обратим внимание вот на что. Длина регулярной последовательности равна четырем, так? Следовательно, первый байт каждого "периода" должен лежать по смещению, кратноыму четырем. Отсюда, искомая последовательность имеет вид "9D 9E 9D 86", а все остальные варианты неверны, т. к. лежат по неподходящим адресам. Поскольку, начальные адреса HEX-строк, выводимых редактором, выровнены по границе 0х10 байт (а 0x10 кратно 4), то первый байт ключа должен совпадать с начальным адресом любой из строк.
Теперь допустим, что в данном месте оригинального файла находилась цепочка нулей. Тогда ключ шифровки должен выглядеть так: "9D 9E 9D 86"
(т. к. (A XOR 0) == A).
Запускаем HEX-редактор HIEW, нажатием
Листинг 8.10. [/etc/DeXOR.c] Демонстрационный вариант простейшего шифровщика
/*----------------------------------------------------------------------------
*
* XORит СОДЕРЖИМОЕ ФАЙЛА ПО ПРОИЗВОЛЬНОЙ МАСКЕ
* ============================================
*
* Build 0x001 @ 09.07.2003
----------------------------------------------------------------------------*/
#include
#define MAX_LEN 666 // макс длина маски
#define MAX_BUF_SIZE (100*1024) // размер буфера чтения
#define FDECODE "decrypt.dat" // имя расшифрованного файла
main(int argc, char **argv)
{
long a, b;
long key_len;
FILE *fin, *fout;
long buf_size, real_size;
unsigned char key[MAX_LEN];
unsigned char buf[MAX_BUF_SIZE];
if (argc<3) // HELP по ключам командой строки
{
fprintf(stderr,"USAGE: DeXOR.exe file_name AA BB CC DD EE...\n");
return 0;
}
// определение длины ключа и установка размера буфера кратной длине ключа
key_len = argc - 2; buf_size = MAX_BUF_SIZE - (MAX_BUF_SIZE % key_len);
// извлекаем ключи из командной строки в массив key
for(a = 0; a < key_len; a++)
{
// преобразование из HEX-ASCII в long
b = strtol(argv[a+2],&" ",16);
if (b > 0xFF) // проверка на предельно допустимое значение
{fprintf(stderr, "-ERR: val %x not a byte\x7\n",b); return -1;}
key[a] = b; // заносим значение очередного байта ключа
}
printf("build a key:"); // выводим ключ на экран (для контроля)
for(a=0;a
// открываем файлы на для чтения/записи
fin = fopen(argv[1],"rb"); fout=fopen(FDECODE,"wb");
if ((fin==0) || (fout==0))
{ fprintf(stderr, "-ERR: file open error\x7\n"); return -1; }
// основной цикл обработки
while(real_size=fread(buf,1, buf_size, fin))
{
// цикл по буферу
for (a=0; a
{
// цикл по ключу
for(b=0; b < key_len; b++)
buf[a+b] ^= key[b];
}
// скидываем зашифрованный (расшифрованный) буфер на диск
if (0 == fwrite(buf, 1, real_size, fout))
{
fprintf(stderr,"-ERR: file write error\x7\n");
return -1;
}
}
// сваливаем
}
Листинг 78 [/etc/DeXOR.c] демонстрационный вариант простейшего шифровщика
Компилируем и запускаем: ""DeXOR.c "03 – Strangerlove.dat" 9D 9E 9D 86" и… ничего не получается! Расшифрованный файл все равно не похож ни на MP3, ни на другие форматы. Что ж, значит это была не цепочка нулей, а что-то другое, например, последовательность символов "FF". В плане проверки нашей гипотезы выполним операцию "проXOR'им имнад" регулярнойуюую последовательностью 9D9E9D86h и числом FFFFFFh и, если нам повезет, в результате этой операции мы получим оригинальный ключ. Для осуществления задуманного нам вновь понадобиться HEX-редактор HIEW или штатный калькулятор Windows-калькулятор. Запустим его и, кликнув мышкой по меню "Вид"
найдем пункт "Инженерный". Теперь, выберем переместим радио-конпкуположение Hex (шестнадцатеричная система) для переключателя, ответственногоую за выбор системы исчисления из позиции Dec (десятичная система), в которой она находилась по умолчанию, в позицию "Hex" (шестнадцатеричная система), или же попросту нажмем
…и после переименования Strangerlove.dat в Strangerlove.mp3 он соглашается воспроизводиться любым MP3-плейером. Аналогичным путем расшифровываются и все остальные файлы, находящиеся на защищенном диске (ключ шифрования у них разный, но методика его поиска общая).
Какие из этого следуют выводы? Если уж взялись шифровать файлы с предсказуемым содержимым, то выбирайте длину ключа шифрования так, чтобы она была сравнима с длиной этих предсказуемых последовательностей, а желательно —– в несколько раз превышала ее. Или же меняйте использование операции XOR при кодировании на более продвинутые алгоритмы шифрования (если, конечно, вам не лень их реализовывать).
На самом деле, задача получения длинного непериодического ключа элегантно решается с помощью… генератора случайных чисел (или точнее псевдослучайных
чисел). Как наверное помните, псевдослучайная последовательность, генерируемая библиотечной функцией rand() постоянная при каждом запуске программы, поэтому представляет собой отличный и в то же время категорически неочевидный ключ! Собственно говоря, приведенная далее ниже программа (листинг 8.11) именно так и делает.:
Листинг 8.11. [crackme.765B98ECh.c] Использование rand() для хранения ключа шифровки
/*----------------------------------------------------------------------------
*
* НЕЯВНАЯ ГЕНЕРАЦИЯ КЛЮЧА РАСШИФРОВКИ С ПОМОЩЬЮ RAND()
* ====================================================
*
* шифрует/расшифровывает файлы, используя функцию rand() для генерации
* ключа; поскольку функция rand() при каждом запуске дает одну и ту же
* последовательность, устанавливаемую srand(), мы получаем оччччень длинный
* и не периодичный ключ шифрования, "ослепляющий" атаку по открытому тексту.
* К тому же, если чуть-чуть изменить код rand(), то IDA не сможет ее
* распознать (правда, это не сильно усложнит взлом, т.к. реализация функции
* rand() в подавляющем большинстве случаев до смешного проста).
* дополнительные уровни защиты обеспечиваются запутываем алгоритма
* обработки данных (можно, например, создать целую серию расшифровщиков,
* из которых полезные данные будет выдавать только один, а остальные
* станут взращать бессмысленный мусор)
*
* NOTE: чтобы зашифровать оригинальный файл, запустите программу
* с ключом "-crypt" это достаточно сделать один раз (файл, поставляемый
* на CD-диске, прилагаемом к книге, уже зашифрован и попытка его повторной
* зашифровке приведет к прямо противоположному результату - файл будет
* записан на диск в расшифрованном виде)
*
* Build 0x001 09.07.2003
----------------------------------------------------------------------------*/
#include
#include
#define FNAME "file.dat" // имя файла для (за|ра)сшифровки
#define MAX_SIZE (100*1024) // максимально возможный размер файла
#define SEED 0x666 // установка последовательности rand()
// это число может быть любым, главное
// чтобы оно было!
//--[crypt]-------------------------------------------------------------------
// fname - имя файла
// buf - указатель на буфер, куда помещать расшифрованные данные
// buf_size - размер буфера
// need_store - требуется ли записывать (за|ра)сшифрованный файл на диск
// :0 - не записывать, != 0 - записывать
//----------------------------------------------------------------------------
crypt(char *fname, char *buf, int buf_size, int need_store)
{
FILE *f;
long a, b;
// не забудьте явно проинициализировать генератор случайных чисел, иначе
// если другие ветки программы так же используют rand(), результат
// расшифровки получается "плавающим"
srand(SEED);
// открытие расшифровываемого файла
f=fopen(fname, "rb"); if (f==0) return -1;
// загрузить данные в буфер
a = fread(buf, 1, buf_size, f); if (!a || (a == buf_size)) return -1;
// (за|ра) сшифровать содержимое буфера ключом, налету генерируемом
// функцией rand()
for (b = 0; b < a; b++) buf[b] ^= (rand() % 255); fclose(f);
// отладочный шлюз для автоматической шифровки файла
if (need_store)
{
f=fopen(fname, "wb"); if (f==0) return -1;
fwrite(buf, 1, a, f); fclose(f); return -1;
}
return a;
}
main(int argc, char** argv)
{
long a,x;
long need_store = 0;
unsigned char buf[MAX_SIZE];
// TITLE
fprintf(srderr,"crackme 765b98ec by Kris Kaspersky\n");
// если есть отладочный ключ -crypt зашифровать
if ((argc > 1) && !strcmp(argv[1],"-crypt")) need_store++;
// загрузить файл FNAME, расшифровать и вывести его содержимое на экран
if ((x=Crypt(FNAME, buf, MAX_SIZE, need_store))!=-1)
for (a=0;a
}
Синдромный декодер
Грубо говоря, синдром есть остаток деления декодируемого кодового слова c(x) на порожденный полином g(x), и, если этот остаток равен нулю, кодовое слово считается неискаженным. Ненулевой остаток свидетельствует о наличии по меньшей мере одной ошибки. Остаток от деления дает многочлен, независящий от исходного сообщения и определяемый исключительно характером ошибки (syndrome— греческое слово, обозначающее совокупность признаков и/или симптомов, характеризующих заболевание).Примечание
(Syndrome (синдром) — греческое слово, обозначающее совокупность признаков и/или симптомов, характеризующих заболевание.)
Принятое кодовое слово v
с компонентами vi = ci + ei, где i = 0, … n – 1, представляет собой сумму кодового слова c
и вектора ошибок e. Цель декодирования состоит в очистке кодового слова от вектора ошибки, описываемым полиномом синдрома и вычисляемом по формуле Sj = v(aj + j0 – -1), где j изменяется от 1 до 2t, а a представляет собой примитивный член "альфа", который мы уже обсуждали в предыдущемй разделеглаве. Да, мы снова выражаем функцию деления через умножение, поскольку деление — крайне неэффективная в смысле производительности операция.
Блок схема устройства, осуществляющего вычисление синдрома приведена на рис. 21.44. Как видно, она основана представляет собой типичный фильтр (сравните ее со схемой рис. 21.2), а потому ни в каких дополнительных пояснениях не нуждается.
Рис. 21.4.4. 0x338 Блок-схема цепи вычисления синдрома
Вычисление синдрома ошибки происходит итеративно, так что вычисление результирующего полинома (также называемого ответом от английского "answer") завершается непосредственно в момент прохождения последнего символа четности через фильтр. Всего требуется 2t
циклов "прогона" декодируемых данных через фильтр, — по одному прогону на каждый символ результирующего полинома.
Пример простей программной реализации синдромного декодера содержится в листинге 21.20[Y71] , и он намного нагляднее его словесного описания.
Синхрогруппы, объединяющие битыmerging bits и DSV
Объединяющие биты (merging bits) решают по меньшей мере три важнейших задачи, без которых считывание информации с лазерного диска было бы невозможным.Во-первых, объединяющие биты препятствуют возникновению конфликтных ситуаций, образующихся на стыке двух EFM-слов одно из которых оканчивается на единицу, а другое с этой самой единицы и начинается (см. рис. 1.110x042). Поскольку две единицы (каждая из которых соответствует переходу с пита (pit)'a в ленд (laend) или наоборот) должны быть разделены по меньшей мере двумя нулями, такая комбинация считается запрещенной, —– считывающее устройство попросту не заметит, что здесь что-то есть (протяженность одного питаpit'a/лендland'a намного меньше диаметра сфокусированного лазерного пятна и потому для уверенного распознавания его длину приходится увеличивать как минимум до 3T, подробнее см. рис. 1.12 0x02C). С другой стороны, если "хвост" одного из EFM-слов состоит из восьми подряд идущих нулей, а другое EMF-слово с тех же самых восьми нулей и начинается, то – на их стыке образуется цепочка из шестнадцати нулей, при чтении которой произойдет ошибка, т. к. по стандарту между двумя соседними единицами должно находиться не более одиннадцати нулей, в противном случае погрешность определения длины такой последовательности становится очень большой. (Ввы не пробовали измерять ученической линейкой расстояние между Ленинградом и Москвой? —– попробуйте и тогда прочувствуете всю суть проблемы целиком). Короче говоря, объединяющие биты выбираются так, чтобы между двумя соседними единицами было не меньше трех, но и не больше одиннадцати нулей.

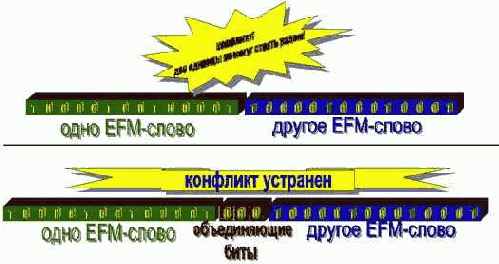

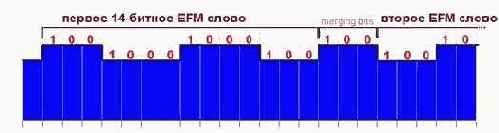

Рис. 1.11.унок 11 0х042 Объединяющие биты в действии
Во-вторых, объединяющие биты предотвращают возникновение ложных синхрогрупп в неположенном мете. Последовательность бит, образующий синхрогруппу (для справки это —– 100000000001000000000010) может встречаться только в заголовке фрейма и потому служит в качестве своеобразного индикатора его начала.
Когда читающая головка перемещается поперек спиральной дорожки в поисках заданного сектора, ей очевидно каким-то образом приходится выясняить в каком именно месте она находится в данный конкретный момент: в начале, середине фрейма или даже середине EFM-слова. Как это осуществляется? Считывающее устройство пропускает через себя поток цифровых данных до тех пор, пока ему не встретится очередная синхрогруппа. Ага! —– говорит "думательное" устройство CD-ROM привода, – теперь-то я точно знаю, что это действительно начало нового фрейма, а не что ни будь еще! Представляете, какая "каша" началась, если бы "паразитная" синхрогруппа случайно появилась бы в середине фрейма? А ведь ни будь объединяющих битов, то – такое происшествие происходило бы регулярно! Рассмотрим, например, следующие EFM-слова: 10000000000100 и 00000000100100. Если их "склеить" вместе, то образуется паразитная синхрогруппа 100000000001000000000010 (в тексте которая, как было указано ранее, может встречаться только в заголовке фреймаона выделена жирным шрифтом) плюс еще четыре бита 0100 [n2k39] и при попытке чтения такого фрейма произойдет крах. Объединяющие биты, связывающие такие EMF-слова, позволяют всего этого избежать.

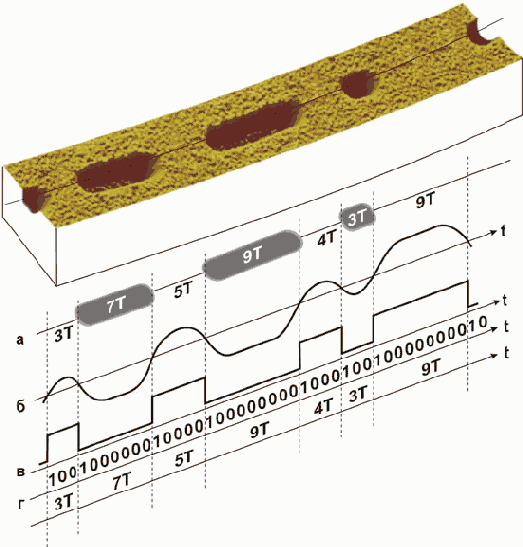

Рис. 1.12. унок 12 0x2C Форма высокочастотного сигнала, образующегося при чтении последовательности питов (pits) и лендтов (lands) и его итерпретацияинтерпретация
В третьих… Посмотрите на рис. 1.12
0x02C, —– лазерный диск не имеет никакой иной разметки, кроме самой спиральной дорожки, состоящей из чередующихся питpit'ов и лендlend'ов, при быстрой смене которых возникает высокочастотный, так называемый HF (High Frequency) сигнал, схематически изображенный на графике (б). Этот сигнал имеет большое значение в удержании считывающей головки на спиральной дорожке, поскольку никакого другого способа отличить дорожку от междорожечных "междурядий" и нет. Другая сложность связана с отсутствием опорного сигнала, без которого считывающее устройство не может с уверенностью отличить темные участки поверхности от светлых.
Некоторые источники и в том числе FAQ ( Frequently Asked Questions, часто задаваемые вопросы) по CD-ROM утверждают, что "…если в фотодатчик попадает яркий свет (стандартом предусмотрено, что при полном отражении должно отражаться не менее 70 процентов света-, то "проигрыватель" понимает, что это ровное место на диске ("land"), а если в датчик попадает менее яркий свет, это означает, что в данном месте на диске находится углубление ("pit")". На самом деле, это довольно вольная интерпретация стандарта, который буквально горит следующее "The information contained in the HF signal is extracted in the form of the positions of the crossings of the HF signal with a decision level ID. This decision level ID is the level in the middle of the extreme values of I3" —– "Информация, заключенная в HF-сигнале извлекается в форме позиции, в которой происходит пересечения сигнала с пороговым уровнем ID. Пороговый уровень определяется как половина максимального значения I3 (I3 —– уровень сигнала, соответствующий максимальной частоте смены пи pitт'ов и лендlend'ов)". Величина в 70% взята совсем из другого раздела стандарта, описывающего какой должна быть амплитуда модуляции (Modulation amplitude) должна быть, но ничего не говорящий о том, как именно она модулируется! Как говориться, —– почувствуйте разницу!
А теперь представьте, что произойдет, если на каком-то участке спиральной дорожке окажется значительный избыток питовpit'ов по отношению к лендам,land'ам или наоборот. Вместо переменного высокочастотного сигнала, привод будет считывать постоянный ток высокого или низкого уровня, но в отсутствии опорного сигнала "думающему" устройству привода будет не так-то просто разобраться какой из них какой! Короче говоря, в пределах одного фрейма (сектора?) питpit'ов и лендlend'ов должно быть поровну.
Но за счет чего такое равенство достигается?! Не можем же мы в самом деле писать на диск строго упорядоченные последовательности! К тому же, даже беглого взгляда на таблицу кодировки EMF достаточно чтобы понять, что ноль явно доминирует над единицей и какие бы EMF-последовательности мы только ни записывали, —– "кворума" по единицам мы не наберем… Стоп! Ведь между двоичными битами и питамиpit'ами (лендамиlend'ами) нет прямого соответствия, и двоичный ноль может быть закодирован как питомpit'ом, так и лендlend'ом! Представим себе, что мы записываем на диск EMF-последовательность "10000000100000".
Несмотря на явный избыток двоичных нулей, этот EMF-код содержит приблизительно одинаковое количество питовpit'ов и лендlend'ов (см. рис. 1.13,0x043 a).

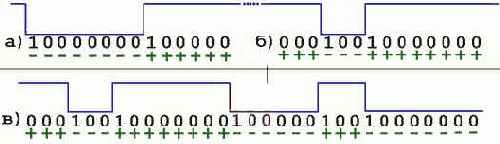

Рис. 1.13.унок 13 0х043 ДемостнацияДемонстрация вычисления DSV
Для более точного подсчета этого соотношения ввели специальную величину —– DSV (Digital Sum Value), которая вычисляется следующим образом: изначально DSV равно нулю, но каждый питpit увеличивает его на единицу, а каждый лендlend на единицу уменьшает. В частности, для EFM-последовательности "10000000100000" значение DSV равно двум (см. рис. 1.13, 0х043 а). Именно двум, а не "минус двум", т. к. нас интересует только модуль числа, но не его знак (действительно, если бы эта последовательность начиналась не с питpit'a, а с лендlend'a, то мы бы получили прямо противоположный результат —– восемь "+" и шесть "–").
По стандарту, значение DSV, вычисленное для целого фрейма (сектора?) (сектора) должно находится в интервале от 2 до 10, в противном случае, такой сектор будет читаться с трудом, если вообще будет читаться! А ведь далеко не все EFM-коды могут похвастаться невысоким значением DSV, —– взять, например, хотя бы "00010010000000", DSV которого равно 8. Да, эта величена формально удовлетворяет требованиям стандарта, но если таких последовательностей на диске наберется хотя бы с десяток, значение DSV катастрофически возрастет аж до восьмидесяти!!!
Снижения уровня DSV до предельного допустимого минимума —– это и есть третья задача, с которой справляются объединяющие биты. Как они это делают? Взгляните на рис. 1.13, 0x043.в) —– где за одним EFM-словом, обладающим резко положительным DSV, следует другое EFM-слово с высоким DSV. На самом деле, как уже говорилось ранеевыше, DSV не имеет знака, точнее, действительный знак EFM-слова зависит не от самого этого слова, но от его контекста! Рассмотрим это на примере вырожденной последовательности: "…00000000…".
Поскольку, двоичный ноль соответствует отсутствию изменений в данном месте поверхности диска, то эта последовательность может быть закодирована как восьмью лендlend'ами, так и восемью питpit'ами. Теперь предположим, что мы записываем на диск два EFM-слова, оба каждый из которых имеют значительный избыток лендlend'ов. Можно ли превратить лендlend'ы второго слова в питpit'ы? Да, если хотя бы один из трех объединяющих битов будет равен единице. А единица, как известно, соответствует переходу из лендlend'a в питpit (ну или наоборот), в результате чего второе EFM-слово начнется с пит pit'a и его значение DSV станет резко отрицательным (то есть, попросту говоря она приобретет избыток питpit'ов над лендlend'ами). В результате, EFM-слово с резко положительным DSV будет в той или иной степени компенсировано EFM-словом с резко отрицательным DSV и их общее DSV окажется где-то в районе нуля, – (см. рис. 1.13) 0х043.
Зачем вам, прикладному программисту, знать все эти подробности физического кодирования? А затем, что требования, предъявляемые к объединяющим битам взаимно противоречивы и могут существовать крайне неблагоприятные EFM-последовательности с неустранимо высоким значением DSV. Одна из таких последовательностей и показана на рис. 1.01x024. Смотрите, на конце первого EFM-слова находится восемь нулей, а, поскольку более десяти подряд идущих нулей категорически недопустимо, первый или второй из объединяющих битов обязательно должен быть равен единице. Но в этом случае, следующее EFM-слово приобретает резко отрицательное значение DSV, которое никак не удается скомпенсировать, поскольку между вторым и третьим EFM-словами может присутствовать лишь однако одна-единственная комбинация объединяющих бит "000"., – а Все остальные Любые другие обречены на "провал", т. к. нарушают правило "не менее двух нулей между соседними единицами". В результате, третье EMF-слово также выходит с резко отрицательным DSV-значением и, если мы заполним этой последовательностью весь сектор целиком, его суммарное DSV окажется катастрофически отрицательным!
Рис. 1.14. унок 14 0x024 EFM-последовательность с катострофическикатастрофически низким DSV
Для предотвращения появления подобных последовательностей, все записываемые на диск данные предварительно скремблируются, т. е. преобразуются в псевдослучайную последовательность, близкую по своим характеристикам к "белому шуму". Соответственно, при чтении данных выполняется обратная операция. Однако, при желании скремблер легко обойти! Некоторые защиты от копирования именно так и поступают (см. разд. "Защиты, основанные на «слабых» секторах" главы 9).
Скремблирование
Перед записью на диск, содержимое сектора в обязательном порядке подвергается скремблированию (от английского scrambling —– перемешивание), – т. е. преобразуются в псевдослучайную последовательность, близкую по своим характеристикам к "белому шуму", что исключает непреднамеренное образование регулярных последовательностей с высоким значением DSV —– такие последовательности с точки зрения считывающего устройства считаются крайне неблагоприятными и читаются весьма нестабильно (подробнее об этом см. разд. "Синхрогруппы, объединяющие биты и DSVСинхрогруппы, merging bits и DSV" этой главы).СкремблируетсяСкремблируются все поля сектора, кроме 12-байтовой синхрогруппы в его начале (если скремблировать и синхрогруппу, то – как потом ее прикажете находить в потоке данных?), что в совокупности составляет 2340 байт данных (см. рис. 1.15 0х045).

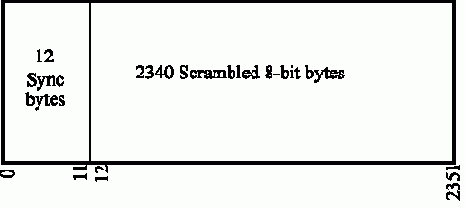

Рис. 1.15. унок 15 0х045 Формат сектора с точки зрения скремблера
Скремблирование осуществляется записывающим приводом на аппаратном уровне и совершенно незаметно для программиста. Соответственно, при чтении сектора выполняется обратная процедура, т. е. происходит "скремблирование наоборот" или "де-скремблирование", в процессе чего сектор очищается от "белого шума" и преобразуется к своему исходному виду.
Прозрачность механизма скремблирования создает обманчивое впечатление, что значение его алгоритма совершенно бесполезно для программиста и представляет интерес лишь для разработчиковм аппаратуры. На самом же деле это не так. Коль скоро скремблер для того и придуман, чтобы исключить непреднамеренное появление неблагоприятных последовательностей, то стало быть умение умышленно формировать такие последовательности умышленно
создавать, позволяет создавать диски нечитаемые на аппаратном уровне. Тоже мне новость! —– хмыкнете вы. Создать нечитаемый диск —– много ума не надо. Вжик циркулем по отражающему слою и "родная мама его не узнает".
А еще есть пресс-папье и просто кувалда. Шутки шутками, но весь фокус в том, что благодаря наличию корректирующих кодов можно создать неблагоприятную последовательность, вычислить соответствующие ей корректирующие коды и в слегка измененном виде изменить записать эту последовательность на диск так, чтобы с одной стороны она из неблагоприятной превратилась в благоприятную, а с другой —– при прохождении сквозь декодер Рида-Соломона восстанавливать в свой исходный —– неблагоприятный вид. Попытка скопировать такой диск штатным копировщиком ни к чему хорошему не приведет, т. к. он запишет неблагоприятную последовательность в том виде как она есть, и при ее чтении которой наверняка произойдет ошибка! Захватывающая перспектива, не правда ли? Подробнее об этом приеме мы поговорим в главе 6 , а пока же сосредоточимся на скремблере.
Алгоритм скремблирования, согласно стандарту ECMA-130, выглядит так: "Each bit in the input stream of the scrambler is added modulo 2 to the least significant bit of a maximum length register. The least significant bit of each byte comes first in the input stream. The 15-bit register is of the parallel block synchronized type, and fed back according to polynomial x15 + x + 1. After the Sync of the Sector, the register is pre-set with the value 0000 0000 0000 0001, where the ONE is the least significant bit" ("Каждый бит входного потока скремблера суммируется по модулю 2 с наименее значимым битом максимальной длины регистра. Наименее значимый бит каждого байта, проходит первым во входном потоке. 15-битный регистр представляет собой параллельный блок синхронизированного типа, и заполняется в соответствии с полиномом x15 + x + 1. После прохождения синхрогруппы сектора, – которая не скремблируется, – регистр инициализируется значением 0000.0000.000.0001, где ЕДИНИЦА есть наименее значимый бит" (, см. рис. 1.16 0x44).

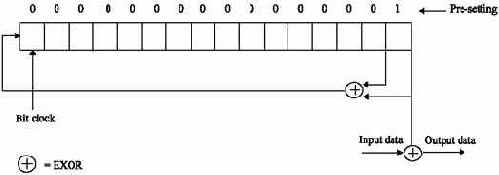

Рис. 1.16. унок 16 0х044 Блок схема скремблера
Листинг 1.1. Программная модель скремблера к рис. 1.16
UpdateShiftRegister()
{
int i;
for(i = 0; i < 8;i++)
{
int hibit = ((ShiftRegister & 1)^((ShiftRegister & 2)>>1)) << 15;
ShiftRegister = (hibit | ShiftRegister) >> 1;
}
}
void Scramble()
{
int i;
for (i=12;i<2352;i++)
{
Scrambled[i] = Scrambled[i] ^ (ShiftRegister&0xFF);
UpdateShiftRegister();
}
}
Листинг 1 Программная модель скремблера к рис. 0x044
Непонятно? Мне тоже было непонятно…. во всяком случае до тех пор, пока я не взял в руки дизассемблер и не "распотрошил" копировщик дисков Clone CD. Как известно, программа [n2k40] Clone CD великолепно справляется с защитами, основанными на слабых секторах (см. ….), а раз так, то – он должен содержать в себе свой собственный скремблер.
Действительно, среди функций, экспортируемых динамической библиотекой ElbyECC.dll (входящей в состав Clone CD) обнаруживается однао [n2k41] очень любопытнаяое функцияимя: RawSrcambleSector, дизассемблерный листинг которойго выглядит следующим образом (листинг 1.2).так:
Листинг 1.2. Пример реализации алгоритма скремблирования, позаимствованный из Clone CD
.text:100020E0 RawScrambleSector proc near
.text:100020E0
.text:100020E0 arg_0 = dword ptr 4
.text:100020E0
.text:100020E0 mov eax, [esp+arg_0] ; загружаем переданный аргумент в EAX
.text:100020E4 mov ecx, offset ScrmblrTbl ; в ECX – указатель на ScrmblrTbl
.text:100020E9 add eax, 0Ch ; пропускаем 12 байт синхропослед.
.text:100020EC push esi ; сохраняем ESI
.text:100020ED push edi ; сохраняем EDI
.text:100020EE sub ecx, eax ; вычисляем дельту
.text:100020F0 mov edx, 249h ; 2340 / 4 скремблируемых байт
.text:100020F5
.text:100020F5 loc_100020F5: ; CODE XREF: RawScrambleSector+22vj
.text:100020F5 mov esi, [ecx+eax] ; взять очередной DWORD из таблицы
.text:100020F8 mov edi, [eax] ; взять очередное скремблируемое DWORD
.text:100020FA xor edi, esi ; ксорим
.text:100020FC mov [eax], ed ; записываем результат
.text:100020FE add eax, 4 ; следующий DWORD
.text:10002101 dec edx ; уменьшить счетчик
.text:10002102 jnz short loc_100020F5 ; мотать цикл
.text:10002104 pop edi ; восстанавливаем регистр EDI
.text:10002105 pop esi ; восстанавливаем регистр EDI
.text:10002106 retn ; возвращаемся из функции
.text:10002106 RawScrambleSector endp
Листинг 2 Пример реализации алгоритма скремблирования, позаимствованный из Clone CD
Анализ дизассемблерного листинга показывает, что громоздкой и ресурсоемкой "возне" с полиномом разработчики программы Clone CD[n2k42] предпочли быстрый табличный алгоритм, сводящийся к наложению на скремблируемый сектор псевдослучайной последовательности посредством операции XOR. Фактически, мы получили ни что иное, как "одноразовый блокнот" Вернама, длина "секретного" ключа которого равна длине скремблируемой части сектора (2340 байт для справки). Будучи переведенным на язык высокого уровня данный алгоритм будет выглядеть приблизительно так как это показано в листинге 1.3.:
Листинг 1.3. Пример реализации табличного алгоритма скремблирования на языке Си
RawScrambleSector (char *raw_sector)
{
int a;
DWORD *p;
DWORD *MyScramblerTable = (DWORD *) ScramblerTable;
p = (DWORD*)(raw_sector + 12);
for (a = 0; a < 2340 / 4; a++)
{
p[a] ^= MyScramblerTable[a];
}
}
Листинг 3 Пример реализации табличного алгоритма скремблирования на языке Си
Теперь Оостается разобраться лишь непосредственно с самой псевдослучайной последовательностью, первые восемь членов которой (выдранные[n2k44] полученные с помощью дизассемблераом из того же Clone CD) выглядят следующим образом (листинг 1.4). так:
Листинг 1.4. Первые восемь членов псевдослучайной последовательности, используемой для скремблирования сектора, полученные из копировщика CloneCD
dd 060008001h
dd 01E002800h
dd 006600880h
dd 081FE02A8h
dd 028606080h
dd 0889E1E28h
dd 0AAAE6668h
dd 0E0017FFCh
Листинг 4 Первые восемь членов псевдослучайно последовательности, используемой для скремблирования сектора, выдранные из Clone CD
Вся таблица слишком великавелика, для того чтобы быть приведенной здесь целиком (даже напечатанная самым мелким шрифтом, который только допускают санитарные нормыслужбы, она занимает целую страницу, —– свыше четырех тысяч знаков, которые очень трудно "перебить" с бумаги в компьютер, не допустив при этом ошибок). Поэтому, представляет интерес найти закономерность, которой связаны члены данной последовательности, и воссоздать алгоритм, вычисляющий все члены последовательности по первому из них. Эта маленькая программистская головоломка отнюдь не так сложна, какой кажется поначалу. Да, беглый взгляд на первые восемь членов псевдослучайной последовательности не обнаруживает и намека на их природу —– числа меняются хаотично и сильно смахивают на "пляшущих человечков" над которыми ломал голову Шерлок Холмс. Только частотный анализ в данном случае бесполезен и в "лоб" эту задачу не решить. Но ведь мы начинаем анализ отнюдь не на пустом месте! Во-первых, нам достоверно известно, что скремблирование осуществляется по 16-разрядным словам (разрядность регистра скремблера как раз и составляет 16 бит), а раз так, то и анализировать мы должны именно слова, а не двойные слова.
То, что выполнение операции XOR[n2k45] "ксоренье" идет 32- битными кусками ничего не меняет, ведь – она XOR побитовая операция и потому конкретная разрядность операндов никак не влияет на конечный результат! Во-вторых, анализ закономерностей выгоднее всего проводить на битовом уровне, т. к. именно на битовом уровне эта псевдослучайная последовательность и генерируются.
Следующий Скрипт
(script)[n2k46] , показанный в листинге 1.5, автоматически преобразует все элементы таблицы в 16-разрядные слова, отображаемые в двоичном виде. Запустите дизассемблер IDA Pro, нажиме
Листинг 1.5. Скрипт на IDA-Си, преобразующий элементы таблицы в двоичный вид
// x_start - начальный адрес для преобразования
// x_len - кол-во байт для преобразования
// x_pow - кол-во байт в одном элементе
static x2bin(x_start, x_end, x_pow)
{
auto a,p;
for(p=x_start;;)
{
// преобразуем в элемент нужной разрядности
if (x_pow == 1) MakeByte(p); else if (x_pow == 2) MakeWord(p); else
if (x_pow == 4) MakeDword(p); else return 0;
// в двоичный вид
OpBinary(p, 0);
// след. элемент
p = p + x_pow;
// выход, если все уже сделано
if (p>x_end) break;
}
}
Листинг 5 Скрипт на IDA-Си, преобразующий элементы таблицы в двоичный вид. Запустите IDA, нажиме
Комбинация
"Обновленная" псевдослучайная последовательность скремблера должна выглядеть так как показано в листинге 1.6 (в немниже приведены 16 ее первых членов).:
Листинг 1.6. Псевдослучайная последовательность, записанная в виде 16-разрядных слов, отображаемых в двоичной нотации
dw 1000000000000001b
dw 0110000000000000b
dw 0010100000000000b
dw 0001111000000000b
dw 0000100010000000b
dw 0000011001100000b
dw 0000001010101000b
dw 1000000111111110b
dw 0110000010000000b
dw 0010100001100000b
dw 0001111000101000b
dw 1000100010011110b
dw 0110011001101000b
dw 1010101010101110b
dw 0111111111111100b
dw 1110000000000001b
Листинг 6
псевдослучайная последовательность, записанная в виде 16-разрядных слов, отображаемых в двоичной нотации
Теперь определенная закономерность сразу же бросается в глаза (вот что значит правильно отформатировать листинг!). Биты каждого последующего элемента смещаются на одну позицию вправо, прижимаясь к логическому "востоку", образуя своеобразную битовую "струю", которая в своем диагональном течении линейно увеличивается в размерах (каждый последующий элемент добавляет ей еще один бит ширины), но на определенном этапе внезапно разбивается на ряд более мелких ручейков, причудливые переплетения которых образуют бессмысленную мешанину. Тем не менее, "физические" принципы, лежащие в основе этого "гидрологического" сооружения, все еще скрыты непроницаемой вуалью тумана и нам не остается ничего иного, кроме как брести наугад, полагаясь лишь на свою интуицию и удачу.
Что мы знаем? Немного… Скремблер выполняет операцию XOR[n2k47] "ксорит" над содержимымое своего внутреннего регистра ис потоком скремблируемых данных и после каждого "отскремблированного" 16-?разрядного слова модифицирует значение этого регистра… но вот как?! Давайте возьмем два соседних элемента нашей псевдослучайной последовательности и попробуем подобрать такую последовательность операций, которая из предыдущего элемента порождала бы следующий.
Возможных вариантов не так уж и много: сдвиг, XOR, AND и OR. Навряд ли создатели CD-?ROM использовали в скремблере что-то еще.
Итак, будет будем оттапливаетсяотталкиваться от того, что "Исаак родил Абрама", то есть от того как скремблер из числа 0110000000000000b скремблер неизвестным науке образом получил число 0010100000000000b. Для компенсации сдвига (который явно имел место) сместим последующий элемент на один бит влево и запишем оба числа одно под другим (по типу сложение по модулю два в столбик):
dw 011000000000000b
dw ???????????????b XOR
-------------------
dw 010100000000000b
Неизвестное слагаемое здесь не найдет только ленивый. Операция XOR над 011000000000000b [n2k48] и XOR 010100000000000b дает…001100000000000b. Постой! Но ведь это же наш исходный член, только сдвинутый на одну позицию вправо! Ну-ка, а как поведет себя следующая пара чисел? Сгорая от нетерпения складываем:
dw 010100000000000b
dw ???????????????b XOR
-------------------
dw 0001111000000000b
Ага, операция XOR над 010100000000000b и XOR 0001111000000000b дает 001010000000000b, значит, мы на верном пути! Наскоро написав простейший скрипит, вычисляющий последующие члены на основе предыдущих мы получим верный результат для всех членов последовательности со второго по седьмой включительно, а вот дальше… Дальше теория и практика разойдутся как большинство супругов. Неожиданно в старшем разряде возникнет единица, которую никто не ждал и которая, естественно, в следующей итерации порождает паразитный "ручеек". Может быть, сдвиг бит в слове происходит циклически, т. е. младший бит "заворачивается" наверх? Но нет, попытка вычисления последующихй членов не подтверждает этой теории.
Провозившись пару часов в попытках найти в доступной мне литературе хоть какую-то информацию о полиномах и особенностях их реализации, я так ни к чему и не пришел. В конце концов, вспоминиав, что "лучше за день долететь, чем за час добежать", я просто распечатал первую сотню членов псевдослучайной последовательности и вручную рассчитал каждый последующий элемент на основе предыдущего данного.
Затем просто отметил все обнаруженные исключения. Выяснилось, что 15-й и 14-й биты (считая от нуля) временами совершают "самопроизвольные" перескоки из нуля в единицу и наоборот. Остальные биты вели себя в полном соответствии с теорией.
Осталось всего ничего —– выяснить при каких условиях происходят эти битовые "мутации". Быстро обнаружилось, что если первый, считая от нуля, бит вычисленного члена последовательности равен единице, то его 15-й бит инвертируется (это действительно легко заметить, особенно если на распечатке). Чуть сложнее далось второе исключение из правил: если нулевой бит вычисленного члена равен единице, то его 15-й и 14-й биты инвертируетсяинвертируются. Соответственно, если и 0-й и 1-й биты содержат по единице, до в силу двойной инверсии 15-го бита реально инвертируется лишь 14-й бит (см. рис. 1.17 0х46). Все! Теперь мы можем рассчитать нашу псевдослучайную последовательность целиком!

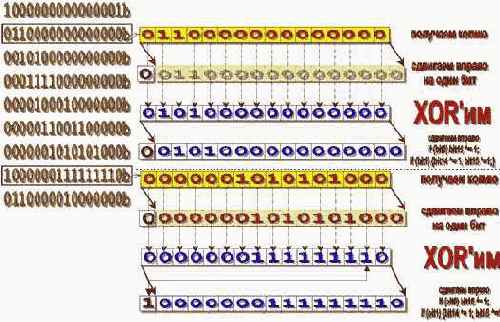

Рис. 1.17.унок 17 0x046 Расчет скремблируемой последовательности
Исходный текст программы, генерирующей скремблерную последовательность приведен в листинге 1.7ниже. Здесь и далее в квадратных скобках приведено название файла, находящегося на прилагаемом к книге компакт-диске с соответствующим листингом. Конечно, это далеко не верх оптимизации, но в плане наглядности данный пример весьма удачен.
Листинг 1.7. [/etc/RawScrambler.c] Программа для расчета скремблируемой последовательности
/*---------------------------------------------------------------------------
*
* ГЕНЕРИРУЕТ ПОСЛЕДОВАТЕЛЬНОСТЬ ДЛЯ CD-СКРЕМБЛЕРА
* ===============================================
*
* build 0x001 @ 07.06.2003
----------------------------------------------------------------------------*/
#include
// контрольный фрагмент истинной последовательности для проверки программы
// -----------------------------------------------------------------------
//0x8001,0x6000,0x2800,0x1e00,0x0880,0x0660,0x02a8,0x81fe,0x6080,0x2860,0x1e28,
//0x889e,0x6668,0xaaae,0x7ffc,0xe001,0x4800,0x3600,0x1680,0x0ee0,0x04c8,0x8356,
//0xe17e,0x48e0,0x3648,0x96b6,0xeef6,0xccc6,0xd552,0x9ffd,0xa801,0x7e00,0x2080,
printf_bin(int a)
{
int b;
for(b = 15; b >= 0; b--) printf("%x",(a & (1<
}
main()
{
int a, tmp;
int reg = 0x8001; // первый элемент скремблерной последовательности
for(a = 1; a < 1170/* длинна скремблируемой части сектора в словах*/; a++)
{
// вывод на печать
printf_bin(reg);
if ((a % 8) == 0) printf(".............%03d.................\n",a /8);
// сложение по модулю два со свдигом
tmp = reg >> 1; tmp = reg ^ tmp; reg = tmp >> 1;
// обработка полнинома x^15+x+1, что эквив. 1<<15 + 1<<1 + 1<<0
if (reg & 1<<1) reg = reg ^ (1<<15);
if (reg & 1<<0) reg = reg ^ ((1<<15) | (1<<14));
}
}
Сложение и вычитание в полях Галуа
Сложение по модулю два в полях Галуа тождественно вычитанию и реализуется битовой операцией XOR (исключающее ИЛИ). Этот вопрос мы уже обсуждали при изучении полиномиальной арифметики, поэтому не будем лишний раз повторяться, а просто приведем законченный пример программной реализации функции сложения/вычитания (листинг2.12).:Листинг 21.12. Функция, реализующая сложение/вычитание в полях Галуа
// функция возвращает результат сложения (вычитания)
// двух полиномов a и b по модулю 2
int gf_sum(int a, int b)
{
return a ^ b;
}
Способы разоблачения защитных механизмов
Защита, нуждающаяся в низкоуровневом доступе кс CD, обязательно выдаст себя наличием функций DeviceIoControl и/или SendASPI32Command в таблице импорта. Если же защитный механизм загружает эти функции динамически, "поймать его за хвост" можно установкой точек останова на LoadLibrary/GetProcAddress[Y148][n2k149] (однако опытные программисты могут отважиться на самостоятельный поиск требуемых им функций в памяти, –— и это отнюдь не такая трудная задача, какой она кажется).
Также в теле программы могут присутствовать строки: "\\.\", "SCSI", "CdRom", "Wnaspi32.dll" и другие. Установив точку останова на первый байт строки, мы сможем мгновенно локализовать защитный код при первом его к ним обращении. Чтобы этого не произошло, разработчики часто шифруют все текстовые строки, однако большинство из них ограничивается примитивной статической шифровкой (которая обычно осуществляется программой ASPack'ом или подобныподобнойми ейму программами), а потому, если дождаться завершения расшифровки и вызвать отладчик после, а не до запуска программы, все текстовые строки предстанут перед нами в прямом виде! Динамическая шифровка намного надежней. В этом случае текстовые строки расшифровываются непосредственно перед их передачей в соответствующую API-функцию, а потом зашифровываются вновь. Но и динамическую шифровку при желании можно преодолеть! Достаточно поставить условную точку останова на функцию CreateFile, которой эти текстовые строки и передаются, всплывая в том и только в том случае, если первые четыре байта имени файла равны "\\.\". Пример ее вызова может выглядеть, например, так: "bpx CreateFileA if (*esp->4=='\\\\.\\')", после чего останется только "пожинать урожай".
Естественно, под "урожаем" понимается, во-первых, имя самого открываемого файла, а точнее –— драйвера (это уже многое что дает), и, во-вторых, возращенный функцией CreateFile дескриптор.
Какие же фокусы используют разработчики, чтобы затруднить анализ драйверов? Ну, вот, например: шифруют текстовую строку с символьным именем устройства, которое создает драйвер при своей загрузке. В результате, хакер точно знает, что защитный код открывает устройство "\\.\MyGoodDriver", но не может быстро установить: какому именно драйверу это имя соответствует. Если же шифровка отсутствует, то задача решается простым контекстным поиском. Вот, например, захотелось нам узнать: какой именно драйвер создает устройство с именем MbMmDp32 –— заходим при помощи файлового менеджера [n2k150] FAR'ом в папку WINNT\System32\Drivers, нажимаем
Сводная таблица характеристик различных интерфейсов
В сводной таблице, приведенной далее (табл.1.4.6)ниже, показаны основные характеристики всех ранеевышеописанных методик доступа. Как видно, наибольшее количество очков набрал метод доступа через ASPI, обеспечивающий простой, симпатичный и к тому же системно-независимый интерфейс управления накопителями. Следом на ним идет STPI, основой недостаток которого заключается в том, что он поддерживается лишь операционными системами семейства NT и не работает на "народной" Windows 9x. Неплохой идеей выглядит создание собственного драйвера, –— будучи реализованным под Windows NT и Windows 9x (кстати, WDM-драйвера на уровне исходного кода совместимы с этими двумя системами), обеспечит возможность работы ваших приложений как в NT, так и в Windows 9x.Таблица 2.1.4.56. Сравнение различныхе методовы доступа в сравнении, неблагоприятные характеристики выделены жирным шрифтом
| Характеристика | Метод доступа | ||||||||||||||||||
| CDFS | cocked-mode | MSCDEX | ASPI | SPTI | SCSI port | mini port | own driver | IOPM | |||||||||||
| Наличие в ОС Windows 9x | –— | –— | + | + | –— | –— | –— | + | н/д | ||||||||||
| Наличие в ОС Windows NT | + | + | –— | + | + | + | + | + | + | ||||||||||
| Требует права системного администратораа | нет | нет | –— | нет | да | нет | нет | хз* | ** | ||||||||||
| Поддерживает CD-DA | да | нет | да | да | да | да | да | да | да | ||||||||||
| Поддерживает CD data | да | да | да | да | да | да | да | да | да | ||||||||||
| "Сырое" чтение с CD-DA | да | нет | да | да | да | да | да | да | да | ||||||||||
| "Сырое" чтение с CD data | нет | нет | да | да | да | да | да | да | да | ||||||||||
| Потенциально опасен | нет | нет | нет | да | нет | нет | нет | да | да | ||||||||||
| Хорошоо документированиров | да | да | да | да | нет | нет | нет | да | нет | ||||||||||
| Легкость использованиять? | да | да | нет | да | да | да | нет | нет | нет |
** — здесь и далее "хз" обозначает "зависит от реализации"
** — установка драйвера требует наличия прав администратора на локальной машине, но вот его последующее использование –— нет
Ячейки с неблагоприятными значениями характеристик выделены черным цветом.
own driver — собственный драйвер.
"Сырые" и "сухие" сектора
IEC 908 —– стандарт на аудио-компакт диски, вышедший в 1982 году в книге с красной обложной (и потому вполне официально называемой "Красной кКнигой" —– Red Book) описывал сектор как логический блок с длиной в 2352 байта, не имеющийх никаких дополнительных полей и представляющийх собой сплошной аудио-поток оцифрованной музыки. Что ж, логично! Сектора всех остальных накопителей (дискет, винчестеров) на логическом уровне устроены совершенно аналогично и различаются разве что длиной (в частности длина сектора гибких/жестких дисков равна 512 байтам).К сожалению, попытка непосредственного использоватьния аудиоа диска для хранения данных оборачивалась неизменной потерпела неудачуей. Слишком высокая плотность записи в купе с техническим несовершенством механизма чтения привели к тому, что при воспроизведении диска постоянно возникали ошибки, количество которых на 10-секундном участке трека могло доходить до двухсот! Для аудио это считалось вполне нормальноым(что русскому хорошо, то немцу – смерть), поскольку сбойные биты легко выправляются интерполяцией и хотя достоверность воспроизведения аудио-потока при этом уже не гарантируется, человеческое ухо (даже хорошо тренированное!) все равно не замечаететит разницы, а потому увеличение плотности записи в угоду емкости диска выглядело вполне оправданно.ым.
Естественно, для исправления ошибок, возникающих при чтении файлов данных, методика интерполяции абсолютно непригодна и с вероятностью близкой к единице считанный файл окажется безнадежно изуродованным. Для решения этой проблемы пришлось увеличить избыточность записываемой на лазерный диск информации и ввести дополнительные корректирующие коды. По соображениям совместимости с уже имеющимся оборудованием (и производственными мощностями в том числе!) существующий формат хранения информации был полностью сохранен, но к нему добавился еще один уровень абстракции.
Стандарт "Желтой книги" (Yellow Book), вышедший в 1983 году, описывает сектор, как сложную структуру состоящую из 12-байтовой синхропоследовательности, 4-байтового заголовка, 2048-байтовой области данных, 4-байтового поля кода коррекции EDC, 8-байтовой дополнительной вспомогалтельной области (Auxiliary) и 276-байтового поля кода коррекции ECDC (см. рис. 1.0х039).

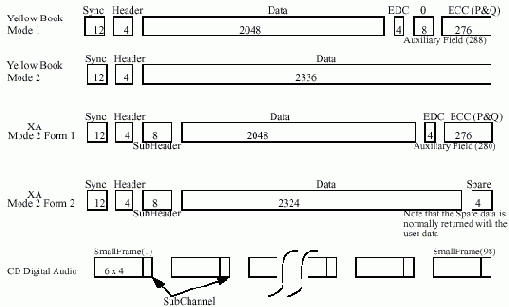

Рис. 1.9. унок 9 0х039 Сектора различных типов
Естественно, аппаратная начинка привода CD- ROM скрывает все эти подробности и выдает содержимое служебных полей только по специальной команде (которую, кстати говоря, поддерживают не все модели). С программисткой точки зрения 2048 байта пользовательской области данных —– это и есть та минимальная порция информации с которой штатный привод долженможет работать. Кстати, просто Замечательно, что в результате урезания "настоящего" сектора, длина логического сектора оказалась кратной размеру секторов остальных устройств! Так какие проблемы и зачем, срывая уровни абстракции, лезть в такуюкуда вкуда-то вглубь? А вот зачем. – Манипулируя со служебными полями, вы можете ктак создавать диски не копируемые штатными средствами, так и взламывать защитные механизмы, препятствующие несанкционированному копированию.
Итак, Если вы еще не особенно утомились сухой теорией, то совершим еще один рывок и рассмотрим формат сектора для режима MODE 1 (рис. 1.10) (на случай вашего воодушевления хочу сказать, что теория скоро закончится и начнется увлекательный процесс исследования диска под "микроскопом").
Рис. 1.10.унок 10 0х041 Формат сектора для режима MODE 1
q Поле синхронизации (Syncronistion) состоит из следующей последовательности: 00h FFh FFh FFh FFh FFh FFh FFh FFh FFh FFh 00h и служит индикатором начала сектора.;
q Поле заголовка (Header) состоит из четырех байт, первые три из которых занимает физический адрес данного сектора (Sector Address), заданный в формате минуты:секунды:фреймы, а последний, четвертый байт, определяет формат оставшейся части сектора (Mode); если Mode == 0, то остаток сектора (а это без малого 2336 байт) трактуется как User Data и считывается без какой-либо дополнительный обработки; если же Mode == 1, то остаток сектора приобретает вид, изображенный на рис. 1.10 0х041 (как раз о нем мы сейчас и говорим!); естественно, существуют и другие режимы, но в силу их невысокой распространенности подробно останавливаться на этом вопросе мы не будем, а любопытствующих отошлем к соответствующим спецификациям.
q 2048 байт Областьи пользовательских данных (User Data) 2048 байт, которые, как и следуют из их названия области, представляют собой непосредственно хранимую полезную информацию.;
q Четырехбайтовое поле EDC содержит в себе контрольную сумму сектора, вычисляемую по следующему полиному: P(x) = (x16 + x15 + x2 + 1) ´ .(x16 + x2 + 1), причем наименьший значимый бит четности (x0) записывается в наивысший значимый бит контрольной суммы, а сам подсчет контрольной суммы осуществляется с наименьшего значимого бита данных.
q Вспомогательное поле Intermediate -поле хранит в себе восемь байт нулей и реально никак не , если честно, я не совсем понимаю как оно используется (по-видимому, оно не используется вообще, во всяком случае, защитными механизмами —– точно!).;
q Поля P-parity и Q-parity с длиной в 172- и 104-байта соответственно, вмещают в себя так называемыеющие корректирующие коды Рида-Соломона (Reed-Solomon), математический принцип действия которых, равно как и сам алгоритм их генерации, здесь излагать было бы слишком утомительно, да и не нужно, поскольку все это уже подробно описано в стандарте ECMA-130. Тем более, что для подавляющего большинства задач умения вычислять корректирующие коды и не требуется, —– чаще всего их просто "забивают" всякой бессмысленной чепухой, имитируя тем самым неисправимую ошибку чтения сектора (то есть, попросту говоря, эмулируя физические дефекты поверхности за счет создания логически не читающихся секторов —– для взлома защит, привязывающихся к физическим дефектам —– это самое то!);
формат данных Q-подканала
Рис. 1.8. унок 8 0x021 Формат данных Q-подканала[Y33] [n2k34]
Поле Control определяет содержимое трека (аудио или данные), количество аудиоканалов (стерео или квадро), а так же указывает разрешается ли копировать данные или нет. В частности, последовательность "0110" обозначает, что в пользовательской части сектора (user-data) записаны цифровые данные и их копирование не возбраняется. Напротив, последовательность "0100" запрещает копирование данных с диска. Другими словами, если третийпервый слева, считая от нуля, т. е. 2 бит установлен, то копирование разрешено и, соответственно, запрещено, если сброшеннаоборот. Забавно, но большинство пишущих приводовсцов всегда сбрасывает этот бит в ноль, даже если на диск записываются файлы, созданные самим пользователем. Впрочем, копировщики (в том числе и штатные) целиком и полностью игнорируют эти нелепые запреты, а потому конечный пользователь даже не догадываться о том, каких проблем он избежал!
Поле q-Mode определяет формат представления данных в поле q-Data и для подавляющего большинства CD-ROM дисков оно равно единице.
Поле q-Data в режиме q-Mode == Mode 1 состоит из девяти однобайтовых полей, содержащих информацию о секторе (остальные режимы в силу их экзотичности не рассматриваются):
q TNO (Track Number) —– содержит в себе номер текущего трека (см. "трек"), принимающий значения от 01 до 99; магическое число 0xAA указывает на трек Lead-Out(см. "lead-out");
q INDEX —– содержит в себе индекс текущей секции внутри текущего трека: 00 – указывает на паузу, значения от 01 до 99 идентифицируют секцию с полезными данными; однако в настоящее время эта возможность не используется и индекс секции всегда равен либо нулю (audio-pause), либо единице (actual data); индекс трека Lead-Out должен быть равен нулю;
q MIN, SEC, FRAC —– время, проигрывания сектора от начала текущего трека (минуты: секунды: фреймы секунды [Y35] [n2k36] соответственно), так же называемое относительным временем проигрывания;
q ZERO —– это поле должно всегда быть равно нулю;
q A-MIN, A-SEC, A-FRAC —– время проигрывания диска от начала области данных (минуты: секунды: фреймы секунды соответственно), так же называемое абсолютным временем проигрывания.;
Поле CRC содержит контрольную сумму содержимого Q-канала подкода и вычисляется по следующему полиному G(x) == x16+x12+x5+1;
Так как же все-таки скопировать такой диск?
Конечно, с помощью "Добермана Пинчера[Y167] [n2k168] " ("Pinch of File") (или любого другого блочного копировщика файлов), HIEW[Y169] [n2k170] , двух образов защищенного диска (один –— с первой сессией –— от Clone CDCloneCD, другой –— со второй сессией –— от Alcohol 120%) и еще "чьей-то матери" мы можем воссоздать идентичную копию оригинального диска, путем их совокупного объединения, но… это будет как-то не по-хакерски, да и вообще некрасиво.Чтобы не писать свою собственную программу "прожига" диска ограничимся использованием Clone CDCloneCD. При условии, что подсунутый ему образ диска запечатлен правильно, Clone CDCloneCD обычно справляется с "прожигом" на ура.
Итак, у нас есть более и менее верный файл IMAGE.CCD, содержащий TOC (его можно позаимствовать от программы Alcohol 120%), но недостает файла-образа IMAGE.IMG. Попробуем его получить? Будем отталкиваться от того, что LBA-адреса всех секторов диска пронумерованы последовательно, включая области, занятые Lead-inLead-In/Lead-outLead-Out и прочими служебными записямибарахлом. Разумеется, непосредственное чтение служебных областей диска на сектором уровне невозможно, но… именно на этом мы и собираемся сыграть! Последовательно читая диск с первого по последний сектор, мы обнаружим, что сектора с LBA-адресами с 0 по 2 055 сектор включительно читаются без каких-либо проблем, после чего наступает "сумеречная зона" не читающихся секторов, протянувшаяся вплоть до 13 307 сектора. Здесь сектора либо совсем не читаются, либо возвращаются в сильно "мутированном" виде, легко опознаваемым по отсутствию правильной синхро-последовательности в их заголовке. Наконец, с адреса 13 308 чтение вновь продолжается без каких-либо проблем.
Судя по всему, мы имеет дело с двухсессионным диском и "сумеречная зона" между сессиями есть ни что иное как области Lead-outLead-Out/Lead-inLead-In.
Накинув два сектора на область Post-gap (при условии, что она записана с соблюдением стандарта), получаем, что LBA-адрес последнего значимого сектора первой сессии составляет: 2 057 или, в пересчете на абсолютные единицы –— 00 минут, 29 секунд и еще 32 фрейма. Соответственно, LBA-адрес первого сектора второй сессии равен: 13 308 + 150 (Pre-gap) == 13 458 или 3 минуты, 1 секунда, 33 фрейма. Конечно, если исследуемый диск содержит большое количество ошибок, то его анализ значительно усложняется, т. к. физические дефекты на сектором уровне могут выглядеть точно так же, как области Lead-inLead-In/Lead-outLead-Out, конечно, при том условии, что дефективные области имеют соответствующую протяженность –— а это вряд ли.
Отбросив сектора, расположенные в зонах Pre-gap и Post-gap (т. е. 150 секторов от конца первой читаемой области и ровно столько же от начала следующей), мы должны объединить их в один файл, используя для этой цели любой файловый копировщик (например, штатную команду MS-DOS copy file_1 /b + file_2 image.img). Остается прочитать "сырой" TOC SCSI/ATAPI командой READ TOC (opcode: 43h, format: 2h) и записать его в файл IMAGE.CCD в соответствии с синтаксисом Clone CDCloneCD. Как альтернативный вариант –— можно воспользоваться CCD-файлом, сформированным программой Alcohol 120%, предварительно скорректировав Pre-gap Mode (как уже сказано выше, Alcohol 120% определил его неправильно, перепутав Mode 1 с Mode 2). Согласно стандарту, режим сектора задается пятнадцатым, считая от нуля, байтом его заголовка. Если этот байт равен одному (что, собственно, и наблюдается в нашем случае), то и Mode сектора будет 1, но не 2.
При условии, что все сделано правильно, после записи собственноручно сформированного образа диска, мы получаем практически идентичный оригинал. Просто? Да проще простого! И написать автоматический копировщик, автоматизирующий наш труд, можно буквально за несколько часов! Если чтение "сырых" секторов с диска представляет для вас проблему, воспользуйтесь исходными текстами утилит ASPI32.raw/SPTI.raw как раз такое чтение и осуществляющих.
Так что искажение TOC –— не очень-то надежный прием защиты от копирования, как ни крути. Правда, от обычных пользователей, вооруженных программой Clone CDCloneCD или Alcohol 120% он все-таки спасает, а больше от защиты зачастую и не требуется.
Техника восстановления данных с лазерных дисков или практическое знакомство с сессиями
…такой объем информации можно уничтожить в один миг разве что динамитом, потому что существуют дублирующие системы и у скорости обработки есть пределДжон Варли "Нажмите ENTER"
Записываемые и перезаписываемые лазерные диски представляют собой идеальное средство для резервирования информации умеренных объемов (а всякий уважающией себя программист обязательно должен заботиться о периодическом резервировании вверенной ему информации!). К сожалению, никакая работа без ошибок не обходится (что поделаешь –— ERRARE HUMANUM EST — человеку свойственно ошибаться (лат.) –— ERRARE HUMANUM EST как говорили древние) и ошибочное удаление файлов с дисков CD-R и CD-R/CD-RW дисков[n2k15] , равно как и непредумышленная очистка последних –— хотя бы однажды да случается (на самом же деле, как показывает практика, с этим явлением приходится сталкиваться достаточно частос этим далеко не однажды[n2k16] ).
Насколько известно автору, утилит, предназначенных для восстановления информации с лазерных дисков, до сих пор не разработано (во всяком случае, они не были широко представлены на рынке), поэтому, восстановлением "запоротых" дисков в подавляющем большинстве случаев приходится заниматься самостоятельно. О том, как именно это сделать и рассказывает настоящая глава.
Трек с данными, маскирующийся под аудио
Чем отличаются аудиотреки от треков с данными? И что произойдет если трек с данными пометить как аудиотрек? На первый взгляд здесь не случиться ничего интересного и подопытный трек будет спокойно читаться командой READCD с той лишь разницей, что автоматическая коррекция ошибок Q- и P-уровней уже не выполняется приводом, но сбойные сектора вполне поддаются восстановлению вручную. Защитный механизм, знающий истинный формат считываемых секторов такую коррекцию сможет осуществить без труда, а вот программы-копировщики — нет. А потому при многократном перекопировании диска, количество ошибок чтения будет неуклонно накапливаться и на каком-то этапе корректирующих способностей кодов Рида-Соломона окажется недостаточно и очередная по счету копия откажет в работе. Однако, при нынешнем качестве оптических носителей при бережном обращении с ними количество ошибок Q- и P-уровней крайне невелико и копии первых трех поколений гарантированно будут читаться даже раздолбанными "узкоглазыми" приводами. Так что хорошей защиты мы из этого не "сварим".Подобные рассуждения типичны для специалиста средней руки, считающего что треки с данными отличаются от аудиотреков одним лишь битом поля ADR/Control (и это третий, считая от нуля бит), и в тоже время удивляющегося почему его привод "грабит" аудио-треки не вполне корректно. Хорошенько порывшись в спецификациях и отдизассемблировав пару тройку микропрограмных прошивок, мастера своего дела приходят к выводу, что в обработке аудиотреков и треков с данными присутсвует по меньшей мере пять концептуальных различный. Вот они.
q
q Точное позиционирование на заданный аудиосектор невозможно в принципе, поскольку адреса секторов, "проплывающих" в данный момент над оптической головкой, хранятся не в самом секторе, а в Q-канале подкода, "размазанном" вдоль спиральной дорожки. Упрощенно говоря, субканальные данные из 748 фреймов или 8 секторов (хотя, их правильное название — блоки) объединяются в пакеты, причем каждый такой пакет содержит в себе по четыре точки отсчета, что в идеальном случае соответствует погрешности в ±1 сектор, а на практике погрешность может достигать и большиших величин.
Стандарт устанавливает предельно допустимый уровень погрешности в ±1 сек (± 75 секторов), однако некоторые приводы показывают значительно худший результат, так, например, мой TEAC "уплывает" вперед аж на ~500 секторов! И у нас нет никакой возможности прочитать сектор с заранее заданным адресом! Такое положение дел, вполне удовлетворяющее запросы аудиотреков, для треков с данными категорически неприемлимо и потому они вынуждены оснащать свой заголовок специальным полем, содержащим их собственный адрес. Грубая наводка на сектор осуществляется по субканальным данным, а точная — по их заголовку, в результате чего привод всегда считывает именно тот сектор данных, который и был запрошен.
q Понятие "сектора" к аудиотрекам вообще не применимо. В них нет секторов, но есть так называемые блоки (blocks), которые состоят из последовательности непронумерованных фреймов, причем границы блоков категорически не фиксированы и блок имеет право начинаться с любого понравившегося приводу фрейма, расположенного в окрестностях позиционирования. Поэтому, при чтении трека с данными в режиме аудио мы не можем быть уверенными, что прочитанные сектора будет начинаться с "головы", а не "хвоста".
q Сектора с данными скремблируются, а аудиосектора — нет, причем необходимость в скремблировании определяется не типом текущего трека, а наличием синхропоследовательности и правильным Mode в его заголовке. Трек с данными, записанный как аудиотрек принудительно скремблируется при записи (что "гробит" Mode), но не дескремблируется при его чтении. Другими словами, с диска читается совсем не то, что на него писалось.
q Некоторые приводы (например, Plextor) осуществляют принудительную аудиокоррекцию записываемых данных, мотивируя это своим стремлением обеспечить более приятное звучание. Неудивительно, что попытка записи трека с данными в режиме аудио приводит к его полному уничтожению.
q Как уже говорилось ранее, аудиотреки не содержат Q- и P-кодов коррекции и потому привод и не корректирует их, что ведет к накоплению ошибок, однако, копии первых трех-пяти поколений замечательно читаются и без корректирующих кодов.
Так, теперь понятно, почему задача точного извлечения аудиотреков такая сложная, если не сказать — невозможная. Но как это обстоятельство можно использовать на практике? Давайте запишем трек с данными как аудиотрек и немного поэкспериментируем с ним. Это поможет нам ответить на поставленный выше вопрос.
Разумеется, непосредственно этого не сделать и шатаные программы "прожига" нашего хитрого замысла просто не поймут, в лучшем случае выдав что-то наподобие "Illegal mode for this track", а в худшем просто обозвав нас дураками. Что ж, придется идти обходным путем. Используя Ahead Nero, Stomp Record Now! или любую другую программу аналогичного назначения, создадим обыкновенный лазерный диск, содержащий один или несколько треков данных. Затем, используя копировщик Clone CDCloneCD (Alcohol 120%Алкоголь) снимем с диска образ и слегка отредактируем его CCD-файл. Все, что нам надо — найти Entry, чей указательPoint равен номеру нашего трека и изменить содержимое поля Control на ноль или два (аудитрек без защиты авторских прав и аудиотрек с защитой оных соотвественно). Так же следует поменять MODE трека c одного на ноль (см. секцию [TRACK] листинга 6.58).
Листинг 6.58. Создание образа защищенного диска
|
[Entry 11] |
[Entry 11] |
[TRACK 1] |
[TRACK 1] |
|
Session=2 |
Session=2 |
MODE=1 |
MODE=1 |
|
Point=0x02 |
Point=0x02 |
||
|
ADR=0x01 |
ADR=0x01 |
[TRACK 2] |
[TRACK 2] |
|
Control=0x04 |
Control=0x02 |
MODE=1 |
MODE=0 |
|
TrackNo=0 |
TrackNo=0 |
INDEX 1=0 |
INDEX 1=0 |
|
AMin=0 |
AMin=0 |
||
|
ASec=0 |
ASec=0 |
||
|
AFrame=0 |
AFrame=0 |
||
|
ALBA=-150 |
ALBA=-150 |
||
|
Zero=0 |
Zero=0 |
||
|
PMin=3 |
PMin=3 |
||
|
PSec=1 |
PSec=1 |
||
|
PFrame=33 |
PFrame=33 |
||
|
PLBA=13458 |
PLBA=13458 |
[Entry 11] [Entry 11] [TRACK 1] [TRACK 1]
Session=2 Session=2 MODE=1 MODE=1
Point=0x02 Point=0x02
ADR=0x01 ADR=0x01 [TRACK 2] [TRACK 2]
Control=0x04 Control=0x02 MODE=1 MODE=0
TrackNo=0 TrackNo=0 INDEX 1=0 INDEX 1=0
AMin=0 AMin=0
ASec=0 ASec=0
AFrame=0 AFrame=0
ALBA=-150 ALBA=-150
Zero=0 Zero=0
PMin=3 PMin=3
PSec=1 PSec=1
PFrame=33 PFrame=33
PLBA=13458 PLBA=13458
Листинг 50 создание образа защищенного диска
Субканальные данные корректировать не обязательно. Напротив, лучше оставить их в своем неизменном виде. Это запретит проигрывание данного трека в аудирежиме и избавит вас и ваших пользователей от тяжелого психического шока, вызыванного прослушиванием "симфонии данных", замаскированных под аудио. Что произойдет, если, скорректировав субканальные данные, проиграть "аудиотрек" на бытовом или компьютерном приводе? Да в общем-то ничего ужасно, но… Вы когда-нибудь загружали программы с магнитофонной ленты в персональный компьютер типа "Правец-8Д", "Электроника-БК" или "ZX-Spectrum"? А динамик модема во время передачи данных включали? Если да, тогда вы имеете представление о характере звука, который обрушится на ничего не подозревающих пользователей, вставивших такой диск в привод.
Так и заикой недолго стать, особенно если регулятор громкости выведен на максимум. Некоторые специалисты утверждают, что существует риск вывода усилителя и колонок из строя, однако, на мой взгляд, подобные слухи беспочвены и бессмысленны. Ни предельно доступимый уровень выходного сигнала, ни предельно достустимый спектр частот при этом не может быть превышен, и правильно спроектированный усилитель перенесет это испытание без особого вреда для себя. Тоже самое относится и колонкам.
Тем не менее, если вы используете режим "цифрового воспроизведения" треков, штатно поддерживаемый Windows 2000, то независимо от содежимого каналов подкода, треки с данными, помечанные как аудиотреки, воспроизводиться все-таки будут! А некоторые приводы (такие, например, как NEC) воспроизведут эти треки и в аудиорежиме. Что ж, пусть воспроизводят! А на все недовольные вопли ошарашенных пользователей мы ответим, что программа загружает себя через аудиотракт, — как и в былые времена. Ну чем не лекарство от ностальгии?

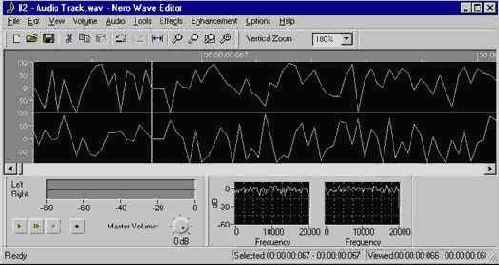

Рис. 6.23. унок 18 0x106 Данные, представленные как аудио[Y179]
А теперь прочитаем образ диска с аудиотреком и сличим его содержимое с исходным (см. рис. 6.23). Уверяю вас, результат превзойдет все ваши ожидания! Начнем с побайтового сравнения IMG-файлов, несущих на своих плечах данные основного канала. Используя любой компаратор (хоть fc.exe из штатной поставки Windows, хоть мой любимый c2u от Профессора Нимнула (Professor Nimnul)), запустим его приблизительно следующим образом: FC.EXE IMAGE.IMG IMAGE_T.IMG /B > IMAGE.DIF, где IMAGE.IMG — образ, снятый с "нормального" диска, а IMAGE_T.IMG, — образ, снятый с диска с "аудиотреком".
Через несколько минут (утилита fc.exe работает до "ужжжаса" медленно, не то, что c2u) на вашем жеском диске образуется файл IMAGE.DIF с размером в добрые 50 Мбайт. Стало быть какие-то отличия между "копией" и "оригиналом" все-таки есть и этих отличий не просто много, а очень-очень много!
Листинг 6.59. Фрагмент оригинального диска
0049D2B0: 00 FF FF FF FF FF FF FF ¦ FF FF FF 00 00 29 32 01 )2O
0049D2C0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
…
0049DBE0: 00 FF FF FF FF FF FF FF ¦ FF FF FF 00 03 01 33 01 ¦O3O
0049DBF0: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049DC00: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049DC10: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049DC20: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049DC30: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049DC40: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
0049DC50: 00 00 00 00 00 00 00 00 ¦ 00 00 00 00 00 00 00 00
Трек с нестандартным номером
Внедрение в TOC фиктивных треков с нестандартными номерами обеспечивает создание стойкой, элегантной и в высшей степени неконфликтной защиты. Но обо всем по порядку. По стандарту номера нормальных треков могут принимать значаения в диапазоне от 1 до 99 (4Bh) включительно. Трек номер 0 принадлежит вводной области диска и никогда явным образом не присутствует в TOC (см. разд. "Диск с нулевым треком" этой главы). Трек номер AAh (170) принадлежит выводной областиью диска и так же никогда не присутствует в TOC. Треки с номерами A0h, A1h, A2h, B0h, B1h, B2h, B3h, B4h, C1h и C2h используются для хранения служебных данных и интерпретируются особенным образом, специфичным для каждого номера. В частности, стартовый адрес трека A1h содержит в себе номер последнего трека данной сессии, хранящийся в поле PMin.Приводу запрещается обрабатывать треки с нестандартными ему номерами и такие треки по стандарту должны игнорироваться. Создавая трек с нестандартным номером мы можем быть абсолютно уверенны в том, что он не сорвет крышубудет "по зубам" приводу и ни в коей мере не нарушит читабемльность диска. Правда, существует определенная вероятность, что с течением времени выбранный нами нестандартный номер трека перейдет в разряд стандартных и тогда поведение привода станет непредсказуемым. Однако степень риска крайне невелика —– формат носителей CD-ROM носителей не меняется каждый день и уже содержит в себе все необходимое. Навряд ли в него будут добавляться новые point'ыуказатели, да еще и совпадающие с нашим. Так что предлагаемая защита вполне соотвествует "букве" и "духу" стандарта и в категорию "защит, основанных на искаженном TOC'е" она попала число случайно, —– так уж был скомпонован материал настоящей книги.
Но если защищенный диск вполне корректно обрабатывается приводом, то в чем же трудность его копирования? Дело в том, что о сущестовании нестандартных треков копировщику не так-то просто узнать. Даже при чтении TOC'a в "сыром" виде (команда READ TOC формат 2) привод не возвращает атрибуты нестандартных номеров треков, так что эта "сырость" весьма относительна и дотянуться до них можно лишь на субканальном уровне, читая содержимое области Lead-inLead-In области командами SEEK или /READ SUBCHANNEL (при этом треки с нестандартными номерами должны располагаться не в первой сессии, т. к.
ее область Lead-inLead- In область на интерфейсном уровне недоступна).
Защите будет достаточно лишь просканировать вводную область соответствующей сессии на предмет поиска "своих" номеров треков и, если окажется, что их там нет, то – мы имеем дело не с оригиналом, ано с копией. Читать субканальные данные вводных областей второй и всех последующих сессий умеют все приводы, правда некоторые из них делают это через то местоочень коряво и "криво", куда Макар телят не гонял. В частности нестандартный номер X может быть замещен номером 64h + (X – A0h). Так например, номер ABh интерпретируется приводом NEC как 6Fh. Следовательно, на выбор нестандартных номеров наложены определенные ограничения и по соображениям совместимости и неконфликности номера 65h—…9Fh лучше не выбирать, т. к. в этом случае привод может ошибочно интерпретировать нестандартный номер трека как стандартный (допустим, мы выбрали номер 66h, тогда 64h + 66h – A0h == 2Ah или 42 в десятичной системе исчисления, трек с номером 42 —– вполне стандартый трек).
ХорошоОК, приступаем к нашим традиционным экспериментам. Как говорится "не откадывай на завтра то, что можно выпить сегодня" (а хачинье взлом лазерных дисков —– лучший повод для оправдания количества выпитого пива. Кстати о пиве – если из под лежачего хакера что-то и течет, то это отнюдь не пиво. Впрочем, не будем отклоняться от темы обсуждения и вернемся к нашим "баранам").
Используя CCD-образ, оставшийся от прошлых экспериментов с нулевым треком, изменим строку "Point = 0x00" на "Point = 0xAB" (естественно, вместо 0xAB вы можете выбрать любое другое значение, но с учетом требований, предъявляемых к нестандартным номерам треков, о которых уже рассказывалось ранеевыше). Что? У вас нет CCD-образа? Тогда сделайте следующее:
10. С помощью своей любимой програмы "прожига" подготовьте лазерный диск, содержащий две сессии и два трека —– по одному треку в каждой.;
11. Снимите образ диска в Clone CDCloneCD- формате ( для чего пригодиться не только сам копировщик Clone CDCloneCD, но и любой другой совместимый с ним копировщик, например, Alcohol 120%Алкоголь).;
12. Откройте CCD-файл в текстовом редакторе типа "Блокнот" или нажмите
13. Увеличьте значение поля TocEntries на единицу.;
14. Следом за треком два (Session = 2, Point = 2) добавьте еще одно Entry, чей указательPoint был бы равен ABh или любому другому выбранному вами значению. Содержимое остальных полей данного Entry не критично и вы вполне можете использовать их для хранения ключевой информации.;
15. Увелитьте значения всех последующих Entry на единицу, чтобы сохранить переемственность принятой системы нумерации.;
16. Нажмите
(Внимание!
"Блокнот" под Windows 9x не понимает клавиатурной комбинации
Как бы там ни было, вы должны получить приблизительно следующий результат (листинг 6.50) (по соображениям экономии места ниже приведен лишь фрагмент последнего).:
Листинг 6.50. Нестандартный номер трека в CCD-файле
[Entry 12]
Session=2
Point=0xAB
ADR=0x01
Control=0x04
TrackNo=0
AMin=0
ASec=0
AFrame=0
ALBA=-150
Zero=0
PMin=3
PSec=1
PFrame=66
PLBA=13458
Листинг 42 нестандартный номер трека в CCD-файле
Записав полученный образ на диск, убедитесь, что он нормально читается всеми, доступными вам приводами и ни коем образом ни с чем не конфликтует. А теперь считайте содержимое TOC и посмотрите: присутствует ли там "наш" нестандартный номер треака (track) или нет (листинг 6.51).:
Листинг 6.51. Содержимое TOC в "сыром" виде с отсутствующим нестандартным треком
KPNC$F:\.PHCK3\src\etc\RAW.CD.READ>CD_RAW_TOC_READ.exe 1.1
RAW TOC READER by Kris Kaspersky
* * * TOC * * *
session number
| ADR/control
| | TNO
| | | point
| | | |
AM:AS:AF
| | | | | | | zero
| | | | | | | | PM:PS:PF
01 14 00 A0
00 00 00 00 01 00 00
01 14 00 A1
00 00 00 00 01 00 00
01 14 00 A2
00 00 00 00 00 1D 21
01 14 00 01
00 00 00 00 00 02 00
01 54 00 B0
02 3B 21 03 16 0E 22
01 54 00 C0
A2 C8 E0 00 61 1B 15
02 14 00 A0
00 00 00 00 02 00 00
02 14 00 A1
00 00 00 00 02 00 00
02 14 00 A2
00 00 00 00 03 18 17
02 14 00 02
00 00 00 00 03 01 21
02 54 00 B0
04 36 17 01 16 0E 22
Листинг 43 содержимое TOC'а в сыром виде с отсутствующим нестандартным треком
Хм! Такое впечатление, что нестандартный номер трека вообще не записался на диск. На самом же деле это предположение неверно. Записаться-то, он записался, ано вот просчитался —– едва ли. Привод просто отказался возвращать атрибуты нестандартного номера трека, делая вид, что как будто его и не было. Причем, это отнюдь не дефект какой-то одной отдельно взятой модели —– так ведут себя все приводы! (во всяком случае —– все, доступные мне, —– точно).
А теперь посмотрим что даст чтение вводной области второй сессии на субканальном уровне. Естественно, чтобы прочитать субканальные данные вводной области мы должны знать ее стартовый адрес. Как его определить? Да очень просто. Открываем CCD-файл и ищем Entry, чей Session равен 1, а Point – — A2h (она содержит стартовый адрес выводной области первой сессии) (листинг 6.52).:
Листинг 6.52. Адрес выводной области первой сессии
[Entry 2]
Session=1
Point=0xa2
ADR=0x01
Control=0x04
TrackNo=0
AMin=0
ASec=0
AFrame=0
ALBA=-150
Zero=0
PMin=0
PSec=29
PFrame=33
PLBA=2058
Листинг 44 адрес выводной области первой сессии
Легко видеть, что абсолютный адрес выводной области первой сессии составлет 00:29:33 (или 2058 в LBA-формате). Увеличив его на длину выводной области (30 сек. или 2250 в LBA-формате) мы получим абсолютный адрес вводной области второй сессии, который в данном случае равен 00:59:33 или 4308 в LBA-формате.
Что ж! Остается всего лишь запустить утилиту seek_and_Q.exe, см. прилагающийся к книге компакт-диск, и проанализировать поток цифр, возникающий на экране (листинг 6.53).:
Листинг 6.53. Содержимое TOC прочитанное на субканальном уровне в нестандартным номером трека внутри, прочитанное на приводе TEAC
KPNC$F:\.PHCK3\src\etc\RAW.CD.READ>seek_and_Q.exe 1.1 4308 4444
seek CD-ROM & read Q-subcode by KK
LBA - 10D4:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 6E
…
LBA - 10E9:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 7F
LBA - 10EA:00 15 00 0C 01 14 00 AB 00 00 34 B3 00 00 11 85
LBA - 10EB:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 81
LBA - 10EC:00 15 00 0C 01 14 00 AB 00 00 34 B3 00 00 11 85
LBA - 10ED:00 15 00 0C 01 14 00 AB 00 00 34 B3 00 00 11 85
LBA - 10EE:00 15 00 0C 01 14 00 AB 00 00 34 B3 00 00 11 86
LBA - 10EF:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B
LBA - 10F0:00 15 00 0C 01 14 00 AB 00 00 34 B3 00 00 11 86
LBA - 10F1:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B
LBA - 10F2:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B
Листинг 45 содержимое TOC'а прочитанное на субканальном уровне в нестандартным номером трека внутри, прочитанное на приводе TEAC
Оторвать хвост ТигруУра! Это получилось!!! Нестандартные номера треков все-таки присутствуют в TOC'е! Ну-ка, посмотрим, как поведут себя другие модели приводов, например, крайне "капризный" в этом отношении привод NEC (листинг 6.54).?
Листинг 6.54. Содержимое TOC прочитанное на субканальном уровне в нестандартным номером трека внутри, прочитанное на приводе NEC
LBA - 1188:00 15 00 0C 01 14 00 66 00 00 11 7A 00 00 3B 45
LBA - 1189:00 15 00 0C 01 14 00 6F 00 00 11 86 00 00 34 B3
LBA - 118A:00 15 00 0C 01 14 00 6F 00 00 11 87 00 00 34 B3
LBA - 118B:00 15 00 0C 01 14 00 6F 00 00 11 85 00 00 34 B3
LBA - 118C:00 15 00 0C 01 14 00 6F 00 00 11 87 00 00 34 B3
LBA - 118D:00 15 00 0C 01 14 00 6F 00 00 11 85 00 00 34 B3
LBA - 118E: 00 15 00 0C 01 14 00 02 00 00 11 80 00 00 34 92
Листинг 46 содержимое TOC'а прочитанное на субканальном уровне в нестандартным номером трека внутри, прочитанное на приводе NEC
Ага! Трека с номером ABh здесь все-таки не оказывается, зато присутствует трек с номером 6Fh, что с учетом преобразования по ранеевыше приведенной формуле дает: A0h + 6Fh -? 64h == ABh, —– как раз то, что нам нужно.
Копирование защищенного диска копировщиком Alcohol 120% Алкоголем и/или Clone CDCloneCD протекает вполне нормально (никто не "виснет", ничего не взрывается и не дымит), однако, и нестандартных номеров треков в субканальных данных второй сессии уже не оказывается, и по этим абсолютным адресам содержатся атрибуты уже совсем других треков, смотрите сами (листинг 6.55).:
Листинг 6.55. Копия диска уже не содержит нестандартного трека
LBA - 10EB:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 7F
LBA - 10EC:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 86
LBA - 10ED:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 86
LBA - 10EE:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 86
LBA - 10EF:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 87
Листинг 47 копия диска уже не содержит нестандартного трека
Действуя по описанной ранеевыше методике, защитный механизм сможет без труда отличить оригинальный диск от его подлой копии, причем тиражирование оригинальных дисков элементарным образом осуществляется на штатном оборудовании (обычный рекордер плюс копировщик Clone CDCloneCD или/ Alcohol 120% Алкоголь —– вот и все, что вам нужно). Ничуть не с меньшим успехом защита может использоваться и в производстве штампованных CD, но это уже тема другого разговора.
Памятуя о пословице "чем меньше женщину мы любим —– тем больше времени мы спим" перейдем от любви к практике. То есть —– ко взлому. Несмотря на высокую стойкость защиты перед существующими на момент написания этих строк автоматическими копировщиками, скопировать оригинальный диск вполне по силам опытному хакеру средней руки.
Достаточно лишь запустить анализатор субканальных данных (для этих целей вполне подойдет утилита seek_and_Q) и прочитать "сырой" TOC второй и всех последующих сессий диска (если они есть). Там, среди прочей информации, мы обнаружим уже знакомый нам нестандартный номер трека (листинг 6.56).
Листинг 6.56. Идентификация защищенного диска
ADR/Control
| TNO
| | Point
| | | + PLBA + +тек. адр.+
| | | | | | |
LBA - 10EB:00 15 00 0C 01 14 00 02 00 00 34 92 00 00 11 81
LBA - 10EC:00 15 00 0C 01 14 00 AB 00 00 34 B3 00 00 11 85
LBA - 10EF:00 15 00 0C 01 14 00 A0 00 00 22 92 00 00 11 8B
Листинг 48 идентификация защищенного диска
Теперь остается взять CCD-образ, снятый Clone CDCloneCD с оригинального диска, и добавить в него еще одно Entry, несущее в себе трек с нестандартным номером. Легко сказать… Стоит попытаться сделать это как сразу же возникает масса вопросов? Как перевести субканальные данные в формат, понятный коптровщику Clone CDCloneCD? В какое именно место CCD-файла следует добавлять новый Entry? Начнет с ответа на последний вопрос. При просмотре субканальной информации оригинального диска заметно, что трек с нестандартным номером ABh следует за треком номер 02h и предшествует треку A0h (см. листинг 6.56). На приводах с разболтанной головкой эту закономерность установить сложнее, т. к. субканальные данные возращаются в хаотичном порядке и поэтому приходится опираться отнюдь не на те адреса, на которые осуществлялось позиционирование, а на абсолютные адреса, возращенные в самой субканальной информации. Впрочем, об этом мы уже говорили. Так что открываем CCD-образ, находим в нем местечко между треками 02h и A0h… Черт, возьми! Если верить CCD-файлу (а, точнее, информации, возращенной приводом по команде READ TOC, на основании которой и создается CCD-файл), то за Entry с треком 02h следует Entry с треком B0h (стартовый адрес дозаписи), а Entry с треком A0h (номер превого трека текущей сессии) как раз и есть первый Entry данной сессии! И как прикажете это понимать?! А вот как! Стартовый адрес дозаписи в субканальных данных вводных областей вообще не хранится — поэтому-то трека с номером B0h тут и нет.
Далее. Поскольку, TOC каждой сессии дублируется в субканальных данных огромное количество раз, становится понятно, почему за треком ABh следует трек A0h, — ведь TOC по сути свой как бы "закольцован" и вынужден в угоду надежности и отказоустойчивости "пожирать" свой "хвост".
Таким образом, мы должны найти Entry с треком 02h и добавить вслед за ним Entry с треком ABh. Поле Session должно быть равно 2 (ведь мы читали вводную область второй сессии), поле ADR равно четырем старшим битам поля ADR/Control, а после Contorl — соответственно, четырем младшим. В нашем случае ADR/Contorl = 14h, следовательно ADR = 1, а Control = 4. Поле TrackNo = 0, поскольку, мы находится в области Lead-inLead-In (служебном треке с номером ноль). Поля AMin, ASec, AFrame по идее должы содержать адрес соответствующим им субканальных данных, однако, по общему соглашению их принятно считать равными нулю, что соотвествует ALBA адресу в –150 (минус сто пятьдесят). Поле Zero равно нулю по жизни, а поля PMin:PSec:PFrame равны соответствующему им полю PLBA, представленному в формате M:S:F (только помните, что некоторые приводы склонны менять поля PLBA и ALBA местами!). В нашем случае поле PLBA субканальных данных равно 34B3h, что соответствует абсолютному адресу 03:01:66.
Вот, пожалуй, и все. Обобщив весь этот материал, мы получаем следующий симпатичненький Entry, который должен выглядеть приблизительно так как показано в листинге 6.57.
Листинг 6.57. Формирование Entry для копирования защищенного диска
[Entry 12]
Session=2
Point=0xAB
ADR=0x01
Control=0x04
TrackNo=0
AMin=0
ASec=0
AFrame=0
ALBA=-150
Zero=0
PMin=3
PSec=1
PFrame=66
PLBA=13458
Листинг 49 формирование Entry для копирования защищенного диска
Теперь, увеличив содержимое поля TocEntries на единицу и перенумеровав все "хвостовые" Entry так, чтобы только что добавленный нами Entry не нарушал их стройной нумерации, запишем отредактированный образ на новую болванку (добавлять поле [TRACK AB] ни в коем случае не надо!).
Если все сделано правильно, то скопированный диск ничем не будет отличаться от оригинального и защита "упадет". Однако, взломать ее сможет далеко не всякий. Как вы уже могли убедиться, хакер должен обладать весьма глубокими познаниями в области строения лазерных дисков и особенностями их обработки различными моделями приводов.
Умножение в полях Галуа
Открыв учебник математики за третий класс (если мне не изменяет память), мы найдем, что умножение представляет собой многократное сложение и, коль скоро сложение в полях Галуа мы выполнять уже научились, мы имеем все основания считать, что реализация функции умножения не создаст особого труда. Так? А вот и нет! Я всегда знал, что дважды два равно четырем, до конца никогда не верил в это и, впервые столкнувшись с полями Галуа понял, насколько был прав.Примечание
Другими словами говоря, щелкая выключателем я знаю, что сейчас загорится свет. Но я не уверен в этом (потому что монтер мог перерезатьл провода, могла перегореть лампочка перегорела и т. д.). Вот так и с математикой. Та "жвачка", которой пичкают нас в школе и позже в институте — это не математика. Это набор "шаманских обрядов", который нас заставляют совершать, но который не позволяет приникнуть в самую суть — в дао математики. Может оно и к лучшему, не знаю, но во всяком случае считаю долгом сказать, что "математика" преподаваемая в средних и высших учебных заведениях имеет к математике не больше отношения, чем программирование к терзанию мыши в Word'е и установкеи операционной системы Windows.
Выяснилось, что существуют и такие математики, где дважды два не равно четырем, а операция умножения определяется не через сложение, а совсем по другому.
Действительно, если попытаться "обернуть" функцию gf_sum в цикл, мы получим то же самое сложение только в профиль. a * b будет равно а, если b
четно, и нулю, если b — нечетно. Ну, и кому такое умножение нужно? Собственно, функция "настоящего" умножения Галуа настолько сложна и ресурсоемка, что для упрощения ее реализации приходится к временному преобразованию полиномов в индексную форму, последующему сложению индексов, выполняемому по модулю GF, и обратному преобразованию суммы индексов в полиномиальную форму.
Что такое индекс? Это — показатель степени при основании два, дающий искомый полином.
Например, индекс полинома 8 равен 3 (23 = 8), а индекс полинома 2 равен 1 (21 = 2). Легко показать, что a * b = 2i + 2j = 2(i + j). В частности, 2 * 8 = 23 + 21 = 2(3 + 1) = 44 = 16. Составим следующую к примеру табличку (табл. 2.2) и немного поэкспериментируем с ней.:
Таблица 2.2. Таблица полиномов (левая колонка) и соответствующих
им степеней двойки (правая колонка)
|
i |
alpha_of[i] |
|
001 |
0 |
|
002 |
1 |
|
004 |
2 |
|
008 |
3 |
|
016 |
4 |
Естественно, поскольку от выбранной схемы сопоставления напрямую зависит и конечный результат, обе стороны (кодер и декодер Рида-Соломона) должны соблюдать определенные договоренности. Однако, различные кодеры/декодеры Рида-Соломона могут использовать различные схемы сопоставления, несовместимые друг с другом.
В частности, декодер Рида-Соломона, встроенный в привод CD-ROM привод, выполняет умножение по следующей таблице. Встретив такую таблицу в дизассемблерном листинге исследуемой вами программы, вы сможете быстро и надежно отождествить использующие ее функции (листинг 2.13). Первая слева колонка — полиномы/индексы (обычно обозначается, как i), вторая — таблица степеней примитивного полинома 2 (обычно обозначается как alpha_of), третья — индексы, соответствующие данному полиному (обычно обозначается как index_of):
Листинг 21.1313. Таблица lock-up-таблица для GF(256). Первая слева колонка — полиномы/индексы (обычно обозначается, как i), вторая — таблица степеней примитивного полинома 2 (обычно обозначается как alpha_of), третья — индексы, соответствующие данному полиному (обычно обозначается как index_of)
|
i alpha index i alpha index ii alpha index i alpha index i alpha index i alpha index |
001 002 0 044 238 240 087 127 189 130 046 192 173 246 252 216 195 251
002 004 1 045 193 18 088 254 241 131 092 247 174 241 190 217 155 96
003 008 25 046 159 130 089 225 210 132 184 140 175 255 97 218 043 134
004 016 2 047 035 69 090 223 19 133 109 128 176 227 242 219 086 177
005 032 50 048 070 29 091 163 92 134 218 99 177 219 86 220 172 187
006 064 26 049 140 181 092 091 131 135 169 13 178 171 211 221 069 204
007 128 198 050 005 194 093 182 56 136 079 103 179 075 171 222 138 62
008 029 3 051 010 125 094 113 70 137 158 74 180 150 20 223 009 90
009 058 223 052 020 106 095 226 64 138 033 222 181 049 42 224 018 203
010 116 51 053 040 39 096 217 30 139 066 237 182 098 93 225 036 89
011 232 238 054 080 249 097 175 66 140 132 49 183 196 158 226 072 95
012 205 27 055 160 185 098 067 182 141 021 197 184 149 132 227 144 176
013 135 104 056 093 201 099 134 163 142 042 254 185 055 60 228 061 156
014 019 199 057 186 154 100 017 195 143 084 24 186 110 57 229 122 169
015 038 75 058 105 9 101 034 72 144 168 227 187 220 83 230 244 160
016 076 4 059 210 120 102 068 126 145 077 165 188 165 71 231 245 81
017 152 100 060 185 77 103 136 110 146 154 153 189 087 109 232 247 11
018 045 224 061 111 228 104 013 107 147 041 119 190 174 65 233 243 245
019 090 14 062 222 114 105 026 58 148 082 38 191 065 162 234 251 22
020 180 52 063 161 166 106 052 40 149 164 184 192 130 31 235 235 235
021 117 141 064 095 6 107 104 84 150 085 180 193 025 45 236 203 122
022 234 239 065 190 191 108 208 250 151 170 124 194 050 67 237 139 117
023 201 129 066 097 139 109 189 133 152 073 17 195 100 216 238 011 44
024 143 28 067 194 98 110 103 186 153 146 68 196 200 183 239 022 215
025 003 193 068 153 102 111 206 61 154 057 146 197 141 123 240 044 79
026 006 105 069 047 221 112 129 202 155 114 217 198 007 164 241 088 174
027 012 248 070 094 48 113 031 94 156 228 35 199 014 118 242 176 213
028 024 200 071 188 253 114 062 155 157 213 32 200 028 196 243 125 233
029 048 8 072 101 226 115 124 159 158 183 137 201 056 23 244 250 230
030 096 76 073 202 152 116 248 10 159 115 46 202 112 73 245 233 231
031 192 113 074 137 37 117 237 21 160 230 55 203 224 236 246 207 173
032 157 5 075 015 179 118 199 121 161 209 63 204 221 127 247 131 232
033 039 138 076 030 16 119 147 43 162 191 209 205 167 12 248 027 116
034 078 101 077 060 145 120 059 78 163 099 91 206 083 111 249 054 214
035 156 47 078 120 34 121 118 212 164 198 149 207 166 246 250 108 244
036 037 225 079 240 136 122 236 229 165 145 188 208 081 108 251 216 234
037 074 36 080 253 54 123 197 172 166 063 207 209 162 161 252 173 168
038 148 15 081 231 208 124 151 115 167 126 205 210 089 59 253 071 80
039 053 33 082 211 148 125 051 243 168 252 144 211 178 82 254 142 88
040 106 53 083 187 206 126 102 167 169 229 135 212 121 41 255 000 175
041 212 147 084 107 143 127 204 87 170 215 151 213 242 157
042 181 142 085 214 150 128 133 7 171 179 178 214 249 85
С помощью данной таблицы вы легко сможете осуществлять преобразование из полиномиальной формы в индексную и наоборот.
Как пользоваться этой таблицей? Допустим, мы хотим умножить полиномы 69 и 96. Находим в первой колонке число 69. Ему соответствует alpha 47, запоминаем (записываем его на бумажке) и переходим к числу 96 alpha которого равен 217. Складываем 47 и 217 по модулю 256, получая в результате: (217 + 47) % 256 = 8. Теперь переводим результат произведения из индексной формы в полиномиальную: находим в первой колонке число 8 и в третьей колонке видим соответствующий ему полином: 3. (Если же мы выполним обратную операцию, разделив 3 на 69 — мы получим 96, что доказывает непротиворечивость операций деления и умножения, а так же всей арифметики Галуа в целиком). Быстро, не правда ли, хотя местами и не совсем понятно, почему таблица составлена именно так, а не иначе? Хуже всего, что достоверность результата нельзя почувствовать "в живую", поскольку все это — абстракции чистейшей воды, что серьезно осложняет отладку программы (сложно отлаживать то, чей принцип работы до конца не понимаешь).
Впрочем, таблицу умножения не обязательно набивать с клавиатуры вручную и ее вполне можно генерировать и "на лету" по ходу исполнения программы. Один из примеров реализации генератора выглядит так как показано в листинге 2.14.:
Листинг 21.14. Процедура генерации таблицы look-up таблицы быстрого умножения полиномов
#define m 8 // степень RS-полинома (согласно Стандарта ECMA-130 [Y66] [n2k67] – восемь)
#define n 255 // n=2**m-1 (длина кодового слова)
#define t 1 // количество ошибок, которые мы хотим скорректировать
#define k 253 // k = n-2*t (длина информационного слова)
// несократимый порождающий полином
// согласно Стандарту ECMA-130: P(x) = x8 + x4 + x3 + x2
+ 1
int p[m+1]={1, 0, 1, 1, 1, 0, 0, 0, 1 };
int alpha_to[n+1]; // таблица степеней примитивного члена
int index_of[n+1]; // индексная таблица для быстрого умножения
//----------------------------------------------------------------------------
// генерируем look- up таблицу для быстрого умножения для GF(2^m) на основе
// несократимого порождающего полинома P(с)© от p[0] до p[m].
//
// look-up таблица:
// index->polynomial из alpha_to[] содержит j=alpha^i,
// где alpha есть примитивный член, обычно равный 2
// а ^ - операция возведения в степень (не XOR!);
//
// polynomial form -> index из
index_of[j=alpha^i] = i;
//
// © Simon Rockliff
//----------------------------------------------------------------------------
generate_gf()
{
int i, mask;
mask = 1; alpha_to[m] = 0;
for (i = 0; i < m; i++)
{
alpha_to[i] = mask;
index_of[alpha_to[i]] = i;
if (p[i] != 0) alpha_to[m] ^= mask;
mask <<= 1;
} index_of[alpha_to[m]] = m; mask >>= 1;
for (i = m+1; i < n; i++)
{
if (alpha_to[i-1] >= mask)
alpha_to[i] = alpha_to[m] ^ ((alpha_to[i-1]^mask)<<1);
else
alpha_to[i] = alpha_to[i-1]<<1;
index_of[alpha_to[i]] = i;
} index_of[0] = -1;
}
Сама же функция умножения выглядит тривиально (листинг 2.15), укладываясь всего в пяток строк. В большинстве программных реализаций кодера/декодера Рида-Соломона, которые мне только доводилось видеть, операция умножения даже не выносится в отдельную процедуру, а реализуется непосредственно по месту вызова.
Листинг 21.15. Функция быстрого табличного умножения полиномов в полях Галуа
// функция возвращает результат умножения
// двух полиномов a на b в полях Галуа
int gf_mul(int a, int b)
{
int sum;
if (a == 0 || b == 0) return 0; // немного оптимизации не повредит
sum = alpha_of[a] + alpha_of[b]; // вычисляем сумму индексов полиномов
if (sum >= GF-1) sum -= GF-1; // приводим сумму к модулю GF
return index_of[sum]; // переводим результат в полиномиальную…
// …форму и возвращаем результат
}
Условные обозначения
Для предотвращения путаницы и одновременно с этим для избежания многословия, в книге вводится ряд условных обозначений, расшифровка которых мы сейчас и займемся.приведенаодится далеениже. В частности условные обозначения CD-приводов::q
q Под приводом NEC понимается _NEC CD-RW NR-9100A; firmware version 1.4;
q Под приводом ASUS понимается ASUS CD-S500/A; firmware version 1.4;
q Под приводом TEAC понимается TEAC CD-W552E; firmware version 1.09;
q Под приводом PHILIPS понимается PHILIPS CDRW2412A; firmware version 1.5.;
Кроме того представлены следующие обозначения копировщиков:
q Alcohol 120% —–
отличный [Y1] [n2k2] копировщик защищенных дисков, условно-бесплатную версию которого можно получитьутянуть
с сайта http://www.alcohol-soft.com/. Автоматически ломает более половины всех существующих типов защит от копирования и позволяет динамически монтировать образы защищенных дисков на виртуальный привод CD-ROM, что очень удобно для экспериментов. К сожалению, монтированию подлежат лишь "правильные" образы, коими большинство образом защищенных дисков отнюдь не являются.
q
q Clone CD —–
хороший [Y3] [n2k4] копировщик защищенных дисков, условно-бесплатную версию которого можно утянуть скачать по следующему адресу: http://www.elby.ch/. С копированием защищенных дисков в полностью автоматическом режиме Clone CDCloneCD
справляется скорее плохо, чем хорошо, однако, после ручного шаманства с настройками и непосредственно самим образом защищенного диска он может скопировать добрую половину существующих типов защит. Утверждение о том, что Clone CDCloneCD
"берет" практически все существующие защиты от копирования –—
ложное и невероятно далекое от действительности.
Восстановление целых сессий
Альтернативный способ восстановления удаленных файлов заключается в удалении одной или нескольких последних сессий с диска (условимся называть этот метод "очисткой луковицы"). При этом обнажается предыдущий "слой", который теперь становится последним, а, значит, непосредственно доступным для штатных средств операционной системы. Разумеется, физическое удаление сессий с дисков CD-R дисков невозможно в принципе (удаление сессий с дисков CD-RW дисков теоретически вполне возможно, но практически проблема упирается в отсутствие необходимого софта), однако ничто не мешает "скинуть" образ диска в файл, обработать его должным образом и "залить" обратно (на CD-RW –— обратно, а в случае с CD-R нам потребуется свежая болванка). Никто не спорит –— все это нудно и утомительно, но и писать свой "прожигающий" софт (software) ничуть не быстрее.Хорошо, начинаем готовить экспериментальный диск. Запишем на подопытную болванку одну или несколько сессий, указав программе "прожига" объединять файловую систему новой сессии со всеми предыдущими (обычно так и происходит по умолчанию), а затем добавим еще одну сессию на этот раз стоящую ото всех остальных особняком. Для этого в программе Ahead NeroNero Burning Rom необходимо выбрать пункт "Start Multisession disk" вместо "Continue Multisession", а в Stomp Record Now –— пункт "New Volume"
вместо "Load Last Track". Включаем рекордер (recorder) на "прожиг" и… убеждаемся, что содержимое всех предыдущих сессий оказалось утрачено. Впрочем, справедливости ради следует отметить, что таот же программа Stomp Record Now позволяет легко "починить" загубленный диск –— просто выберите в ниспадающем боксе
[Y20] [n2k21] "Mutlisession" пункт "Load Track 1" и запишите на диск произвольный файл (это необходимо для инициирования процесса записи).
Теперь на диске появится содержимое сессии номер один, а сессия номер два "уйдет в туман". Но это ли беда? Меняем пункт "Load Track 1" на "Load Track 2" и вновь инициируем запись. Теперь на диске появляется содержимое первых двух сессий плюс все те файлы, которые мы были вынуждены записывать, чтобы программа Stomp Record Now согласиласья на "прожиг".
Программа Ahead NeroNero Burning Rom при выборе пункта "Continue Multisession" автоматически запрашивает у пользователя оглавление какой из сессий следует использовать. К сожалению, возможности слияния оглавлений двух и более сессий в текущих версиях не предусмотрено, но в случае возникновения такой необходимости можно прибегнуть к последовательной "каскадной" методике, описанной ранеевыше.
В отсутствие же Stomp Record Now (или аналогичных ей программ) приходится осуществлять восстановление затертых сессий вручную, то бишь при помощи программ наподобие Clone CDCloneCD или Alcohol 120%. Создаем еще один "подопытный" диск, последняя сессия которого перекрывает собой все остальные, "натравливаем" на него Clone CDCloneCD с целью создания образа диска и… теперь остается выкинуть все упоминания о последней сессии из файла IMAGE.CCD. Во-первых, значение поля "Sessions" необходимо уменьшить на единицу, во-вторых, выкинуть все секции [Entry], в которыхчей[n2k22] "Session" [Y23] [n2k24] был последним, в-третьих, вычесть из поля "TocEntries" количество удаленных [Entry], наконец, в-четвертых, удалить последнюю секцию [TRACK]. Теперь отредактированный образ можно смело писать на свежую болванку и… последней сессии как не бывало!
Восстановление данных
Итак, мы знаем какие символы кодового слова искажены, но пока еще не готовы ответить на вопрос: как именно они искажены. Используя полином синдрома и корни полинома локатора, мы можем определить характер разрушений каждого из искаженных символов. Обычно для этой цели используется алгоритм Форни (Forney), состоящий из двух стадий: сначала путем свертки полинома синдрома полиномом локатора L мы получаем некоторый промежуточный полином, условно обозначаемый греческой буквой W (омега). Затем, на основе W-?полинома, вычисляется нулевая позиция ошибки (zero error location), которая в свою очередь делится на производную от L-полинома. В результате получается битовая маска, каждый из установленных битов которой соответствует искаженному биту и для восстановления кодового слова в исходный вид, все искаженные биты должны быть проинвертированы, что осуществляется посредством логической операции XOR (исключающее ИЛИ).На этом процедура декодирования принятого кодового слова считается законченной. Остается отсечь n – -k символов четности и полученное информационное слово будет готово к употреблению.
Восстановление очищенных CD-RW
Существует две принципиально различных методики очистки CD-RW: быстрая (quick) и полная (full). При быстрой очистке диска с него удаляется лишь область TOC, в результате чего диск выглядит "пустым", хотя его основное содержимое остается совершенно нетронутым. Напротив, при полной очистке луч лазера "выжигает" всю поверхность диска целиком –— от первого пита до последнего. Естественно, на это требуется время и полная очистка диска может растянуться на добрый десяток минут, в то время как быстрая спокойно укладывается в одну-две минуты.Восстановление полностью очищенных дисков возможно только на специальном оборудовании, способном улавливать даже незначительные изменения отражательной способности рефлекторного слоя. Такое оборудование подавляющему большинству пользователей, разумеется, недоступно. Однако диски, подвергнувшиеся быстрой очистке, могут быть восстановлены и на штатом рекордере (правда, не на всех моделях).
Мы не будем касаться этической стороны проблемы и для простоты предположим, что вы хотите реанимировать свой собственный непредумышленно очищенный диск CD-RW диск, или условимся считать всех читателей сотрудниками КГБ, которым поручили восстановить информацию с диска, добытого бесстрашными советскими разведчиками у американских шпионов. Отметим лишь то, что восстановление конфиденциальной информации с чужих CD-?RW может быть классифицировано как получение несанкционированного доступа к последней со всеми вытекающими отсюда последствиями (на долгие годы –— друзья в клетку и небо – в полоску).
Для опытов по восстановлению информации с очищенных дисков CD-RW дисков нам потребуется следующее:
q пишущий привод не слишком дотошно следящий за корректностью содержимого TOC'a, поддерживающий режим RAW DAO и умеющий читать содержимое области pre-gapPre-gap первого трека. Не все модели пишущих устройствсцов подходят для этой цели, поэтому, будьте готовы к тому, что вам придется перепробовать большое количество различного оборудования (из двух моих рекордеров для восстановления очищенных дисков подходит лишь NEC, а PHILIPS на это, увы, не способен);
q "продвинутый" записывающий софтsoft, позволяющий манипулировать служебными областями диска по своему усмотрению. Вы можете использовать Clone CD, CDRWin, Alcohol 120% или любую другую аналогичную утилиту по своему выбору. Однако, весь последующий материал рассчитан исключительно на Clone CD и при переходе на остальные программы вы можете столкнуться с теми или иными проблемами. Если вы не уверены, что сможете справиться с ними самостоятельно –— используйте Clone CD, ну а затем, по мере приобретения профессиональных навыков и должного опыта, вы без труда восстановите диск любой такой программой;
q средство для работы с диском на сектором уровне, –— утилита, позволяющая прочесть любой заданный сектор (конечно, при условии, что он вообще читается приводом) и не пытающаяся пропустить те сектора, в которых по ее самоуверенному мнению ничего интересного все равно нет. Копировщики защищенных дисков, перечисленные выше, для этой цели не подходят, т. к. отказываются читать "бесполезные" с их точки зрения сектора. Может быть, другие копировщики ведут себя и иначе –— не знаю, не проверял. Вместо этого необходимую для работы утилиту я написал самостоятельно.
Прежде, чем начинать экспериментировать, дайте разберемся, почему после очистки диск перестает читаться. Вопрос не так глуп, каким он кажется, –— ведь информация, необходимая для позиционирования головки и поиска конкретных секторов при быстрой очистке диска остается нетронутой! Управляющие данные "размазаны" вдоль всей спиральной дорожки и для чтения диска на сектором уровне TOC в, общем-то, и не нужен. Да, отсутствие TOC'a значительно усложняет анализ геометрии диска и для определения количества треков/сессий диска, в общем случае, привод должен прочитать весь этот диск целиком. Но при восстановлении информации временной фактор времени играет второстепенную роль и им можно полностью пренебречь.
Тем не менее, при попытке чтения любого из секторов очищенного диска, привод с неизменным упорством возвращает ошибку. Почему? Очень просто, –— это "защита" от чтения заведомо некорректной информации. Еще ни один из всех знакомых мне приводов не мог читать сектора за пределами области Lead-outLead-Out области (собственно, на программном уровне содержимое областей Lead-inLead-In/Lead-outLead-Out областей недоступно тоже). Тем не менее, эта невозможность отнюдь не концептуального уровня и удаление из микропрограммы привода "лишних" проверок позволят прочитать такой диск на ура. Нет, даже не подумайте! Призывать вас к дизассемблированию прошивок я не собираюсь. Дело это сложное, трудоемкое, да к тому же небезопасное. Неверно "хакнутая" прошивка может ко всем чертям угробить привод без малейшей надежды на его восстановление. Нет, уж лучше мы пойдем другим путем!
Идея восстановления информации, предлагаемая автором, в общих чертах сводиться к записи на диск фиктивного TOC, адреса областей Lead-inLead-In и Lead-outLead-Out областей которого указывают на первый и последней сектор диска соответственно, а стартовый адрес первого трека аккурат совпадает с концом области Pre-gapPre-gap области, которая по стандарту должна занимать не менее 150 секторов (или 2 секунд в пересчете на абсолютные адреса). После этой нехитрой операции привод будет читать оригинальное содержимое очищенного диска как миленький, конечно, при том условии, что мы ухитримся настроить пишущий софт так, чтобы он, записав фиктивный TOC, никоим образом не пытался интерпретировать подсунутые ему указатели на области Lead-?In/Lead-?Out области как указание "выжечь" всю поверхность диска целиком.
Проверка показывает, что Clone CD вообще не записывает такой TOC на диск, ругаясь на несоответствие размеров диска и образа файла. Alcohol 120% выполняет нашу просьбу без лишних препирательств, но совсем не так как мы бы хотели! Забив весь восстанавливаемый диск непонятно откуда взятым "мусором", он авторитетно сообщает, что в процессе записи произошли ошибки и, возможно, вам следует убедиться в исправности оборудования.
Хорошо, зайдем с другой стороны. Запишем на диск один реальный трек, занимающий минимально возможное количество секторов (по стандарту –— 300, но некоторые проводы вполне удовлетворяются и меньшими значениями), но расширим его область Pre-gapPre-gap с двух секунд на… весь диск! В результате, мы потеряем лишь 300 последних секторов, но получим доступ ко всему остальному содержимому. Учитывая, что на диске этих секторов насчитывается немногим более 300 тысяч, нетрудно подсчитать, что процент успешно восстановленной информации составляет по меньшей мере 99,999% емкости всего диска, да и то, лишь при том условии, что исходный диск был забит целиком, что в живой природе практически никогда не наблюдается. Если же это вас не удовлетворяет –— разрабатывайте своей собственный софт, корректно записывающий фиктивный TOC, но ничего не делающий сверх этого (область Lead-inLead-In[n2k25] область по любому записывает сам привод, ну а без области Lead-outLead-Out при аккуратном обращении с диском, в принципе, можно и обойтись, главное –— пытаться прочитать сектора, находящиеся за пределами диска, иначе поведение привода станет трудно предсказуемым). Мне же так или иначепо любому это делать лень, –— с восстановлением полностью забитых дисков я еще сталкивался. Во всяком случае пока…
Процедура восстановления состоит из трех частей:
q подготовки исходного образа трека с нормальным значением области Pre-gapPre-gap;
q увеличения области Pre-gapPre-gap до размеров целого диска;
q и записи исправленного образа на восстанавливаемый диск.
Первые два этапа достаточно выполнить всего один раз, т. к. полученный образ (далее мы будем называть его "лечебным") может использоваться для всех дисков (читай: для всех дисков той же самой емкости, по понятным соображениям вы не сможете корректно восстановить 23-минутрый диск с помощью образа, предназначенного для 80-минутного диска и, соответственно, наоборот).
Для начала возьмем чистый диск CD-RW диск ("чистый" не в смысле "ни разу не записанный", а очищенный быстрой или полной очисткой, так же для этих целей подойдет и CD-R). Используя любую утилиту для штатного "прожига", запишем на него один крошечный файл, "весящий" не более 500 Ккилобайт (более "тяжелый" файл просто не уместится в запланированные 300 секторов). Выполнять финализацию диска не нужно.
Запустим Clone CDCloneCD (Alcohol 120%) и снимем образ диска. Спустя минуту-другую на винчестере образуются два файла: file name.img и file name.ccd (если вы попросили Clone CDCloneCD сохранять так же и субканальную информацию, образуется третий файл –— file name.sub, однако, субканальная информация в данном случае будет только мешать, потому опцию "чтение субканалов из треков с данными" лучше всего отключить или же просто удалить file name.sub с диска; так же нам не нужен "Cue-Sheet", который Clone CDCloneCD предлагает создавать для совместимости с другими программами, конкретно –— с CDRWin).
Открыв файл file name.ccd -файл любым текстовым редактором (например, "Блокнотом") найдем в нем следующие строки (листинг 10.6) (ключевые слова для поиска "Point=0xa2" и "Point=0x01").:
Листинг 10.6. Оригинальный стартовый адрес Lead-Out (слева) и стартовый адрес первого трека диска (слева)
[Entry 2] [Entry 3] ; TOC entry
Session=1 Session=1 ; номер сессии
Point=0xa2 Point=0x01 ; point (A2h:leadout/01h:№ трека)
ADR=0x01 ADR=0x01 ; в q-подканале данные позиционир.
Control=0x04 Control=0x04 ; трек с данными
TrackNo=0 TrackNo=0 ; Lead-In трек
AMin=0 AMin=0 ; \
ASec=0 ASec=0 ; +- абсолютный адрес в M:S:F
AFrame=0 AFrame=0 ; /
ALBA=-150 ALBA=-150 ; - абсолютный адрес в LBA [не исп
Zero=0 Zero=0 ; зарезервировано
PMin=0 PMin=0 ; \
PSec=29 PSec=1 ; + - относительный адрес в M:S:F
PFrame=33 PFrame=0 ; /
PLBA=2058 PLBA=0 ; - относительный адрес в LBA
Листинг 6 оригинальный стартовый адрес Lead-Out (слева) и стартовый адрес первого трека диска (слева)
Изменим поля PMin:PSec:PFrame, принадлежащие указателю (point)'у A2h так, чтобы они указывали на самый конец диска (A2h –— это как раз и есть область Lead-outLead-Out и есть). Измененное значение областиый Lead-outLead-Out может выглядеть, например, так: 74:30:00[n2k26] . Адрес Lead-outLead-Out следует выбирать с тем расчетом, чтобы между ним и внешней кромкой диска оставался по меньшей мере 30-секундный зазор. Еще лучше, если ширина области Lead-outLead-Out составит полторы минуты или около того. Однако в этом случае будут неизбежно теряться последние треки восстанавливаемого диска (если, конечно, вам действительно требуется их восстановить).
К содержимому полей PMin:PSec:PFrame, принадлежащих указателюpoint'у 01h (стартовый адрес первого трека) необходимо добавить ту же самую величину, которую вы добавили к соответствующим полям области [n2k27] Lead-outLead-Out'a. Отредактированный вариант может выглядеть, например, так: 74:01:42. (74:30:00 /* новый адрес Lead-outLead-Out */ –– 00:29:33 /* старый Lead-outLead-Out */ + 00:01:00 /* старый стартовый адрес первого трека */ == 74:01:42 /* новый стартовый адрес */).
Короче говоря, новая версия ccd- файла должна выглядеть так как показано в листинге 10.7.:
Листинг 10.7. Ключевой фрагмент "реаниматора" 75-минутных дисков CD-RW
PMin=74 PMin=74
PSec=30 PSec=01
PFrame=00 PFrame=42
Листинг 7 ключевой фрагмент "реаниматора" 75-минутных CD-RW дисков
Вообще-то, для приличия следовало бы скорректировать и поля PLBA (LBA- адрес связан с абсолютным адресом следующим соотношением: LBA == ((Min*60) + Sec)*75 + Frame, однако, текущие версии работают исключительно с абсолютными адресами и LBA-адреса игнорируют. Теперь, все, что находится между концом Lead-inLead-In области и началом первого сектора и будет называться областью Pre-GapPre-gap. При "прожиге" диска область pre-gapPre-gap остается нетронутой и позже может быть прочитана на секторном уровне (а это как раз то, что нам нужно!) Сказать по чести, чрезмерное увеличение pre-gapPre-gap первого трека –— не самая лучшая идея, т. к. не все приводы способны читать такой "жирный" pre-gapPre-gap. С точки зрения совместимости было бы лучше увеличивать pre-gapPre-gap второго трека, однако при этом первый трек придется располагать в самом начале диска и его тело неизбежно затрет восстанавливаемые сектора. И хотя это не такая уж большая проблема (в первых секторах диска все равно ничего ценного нет), к такой мере без особой необходимости все же лучше не прибегать. На крайний случай действуйте так: запишите на диск две сессии и вместо стартового адреса point'a'a 01h меняйте стартовый адрес point'a'a 02h (он будет находится в разделе session=2).
Теперь наскоро очистим наш подопытный диск и до отвала забьем его какими- ни будь файлами (предпочтительнее всего использовать текстовые файлыики –— т. к. в этом случае будет сразу же видно: извлекается ли с восстановленного диска "мусор" или полезная информация).
Записав файлы на диск тут же выполним его быструю очистку.
Убедившись, что диск действительно очищен и его содержимое уже недоступно, запустим Clone CDCloneCD и запишем только что созданным нами "лечебный" образ. Запись должна проводиться в режиме RAW DAO, иначе ничего хорошего у вас не получится (поэтому, прежде чем восстанавливать сколь ни будь ценный диск на еще не известном вам приводе, попробуйте потренироваться на "кошках", –— диске, не содержащем ничего интересного).
Вот наконец мы держим в руках свежевосстановленный диск. Но действительно ли он восстановлен? А вот сейчас и убедимся! Вставляем "воскресшего из пепла" в привод NEC и с замираем сердца пробуем прочитать один из наугад взятых секторов из середины диска (начальные сектора обычно содержат нули, потом –— файловую систему и их очень легко принять за бессмысленный "мусор"). О чудо!!! Оригинальное содержимое очищенного диска читается как ни в чем не бывало!!! Правда, при попытке прочесть оглавление диска средствами операционной системы, привод может впасть в глухую задумчивость, граничащую с полным зависанием (ведь стартовый адрес первого трека расположен не в начале диска, а совсем в другом месте), но это все ерунда! Главное, что на секторном уроне диск все-таки доступен, пускай и не на всех приводах. Так, в частности, дисковод [n2k28] ASUS вообще отказывается читать такой диск, возвращая ошибку, а PHILIPS читает один мусор (к счастью, этот мусор можно восстановить, –— достаточно просто на битовом уровне выполнить EFM-перекодировку с более "правильной" позиции. Поскольку возможных позиций всего 14, перебор обещает не затягиваться на длительное время. Тем не менее, лучше не извращаться, а просто приобрести более качественный привод).
Остается лишь привести диск в состояние, пригодное для "переваривания" операционной системой (что толку в работе с диском на низком уровне?). Последовательно читая все сектора диска один за один, мы будем собирать их в один IMG-файл, для определенности именуемый recover.img.
Сектора, которые не удалось прочитать даже с нескольких попыток, мы будем просто пропускать. Теперь скопируем "лечебный" CCD-файл в recover.ccd и вернем стартовый адрес первого трека на прежнее место. Запишем сформированный образ диска на новую болванку и… (если все сделано правильно) любой привод должен читать ее правильно. Сеанс демонстрационного восстановления окончен и мы, малость освоившись с этой технологией, можем приниматься за вещи куда как более серьезные. Например, откроем собственную компании по восстановлению очищенных дисков. Шутка! Хотя… почему бы и нет?
Хорошо, а как быть если очищенный диск был многосессионным? Ведь описанные выше приемы рассчитаны на работу лишь с одной сессией! На самом деле, можно восстановить и многосессионный диск. Это лишь чуть-чуть труднее. Но, чтобы это сделать, мы должны предварительно познакомиться с остальными полями TOC'а. А это уже тема следующегой разделаглавы!
Постой, а если после очистки диска на него что-то писалось, –— возможно ли тогда его восстановление или нет? Разумеется, непосредственно затертые места утеряны безвозвратно, но остальную часть информации по-прежнему можно спасти. Если диск до очистки был многосессионным, то нам даже не придется корпеть над восстановлением файловой системы, т. к. файловая система каждой последующей сессии обычно дублирует предыдущую ("обычно" это в смысле "за исключением удаленных файлов") и последняя сессия диска оказывается достаточно далеко от его начала, а потому и риск ее затирания –— минимален (если, конечно, схватиться вовремя, а не тогда, когда весь диск перезаписан до отказа). Восстановление одно-сессионных дисков с затертой файловой системой –— намного более трудная, но все-таки разрешимая задача. Во-первых, этих файловых систем на типовом диске целых две: ISO-9660 и Joliet, правда в силу их близкого географического положения при затирании диска они обычно гибнут обе. Во-вторых, указанные файловые системы не поддерживают фрагментации и всякий файл, записанный на лазерный диск, представляет собой единый информационный блок.
Все, что нужно для его восстановления –— определить точку входа и длину. Точка входа в файл всегда совпадает с началом сектора, а подавляющее большинство типов файлов позволяют однозначно идентифицировать свой заголовок по уникальной сигнатуре (в частности, для ZIP-файлов характерна следующая последовательность: 50 4B 03 04). Конец файла, правда, определяется уже не так однозначно и единственная зацепка –— структура самого восстанавливаемого файла. Впрочем, большинство приложений довольно лояльно относится к "мусору" в хвосте файла и потому точностью определения его длины с погрешностью в один сектор на практике оказывается вполне достаточной. Поскольку, файлы располагаются на диске вплотную, без "зазоров", конечный сектор всякого файла надежно вычисляется путем вычитания единицы из стартового сектора следующего за ним файла.
Вообще же говоря, техника восстановления лазерных дисков намного проще и незатейливее искусства врачевания их прямых коллег –— дискет и жестких дисков. Правда, поговорку "семь раз отмерь –— один раз отрежь" еще никто не отменял и одна из пренеприятнейших особенностей работы с CD-RW как раз и состоит в том, что вы не можете гарантированно управлять процессом происходящей записи. Дискеты и жесткие диски в этом смысле полностью прозрачны, –— что вы пишите, то вы и получаете. Перезаписываемые же носители, напротив, представляют собой "черный ящик" и вы никогда не можете быть уверенными в том, что данный конкретный привод будет правильно интерпретировать отдаваемые ему команды (увы, восстановление дисков CD-RW дисков никак не вписывается в рамки Стандарта, а все нестандартные махинации могут интерпретироваться приводом неоднозначно). Единственно, что остается посоветовать –— не пускайте все на самотек, а бесконечно экспериментируйте, экспериментируйте и еще раз экспериментируйте, накапливая бесценный опыт, который вам когда-то очень пригодиться.
Восстановление системы после критического сбоя
"Неестественное, почти половое влечение к кнопке F8 появилось в Кролике совершенно не внезапно"Щербаков Андрей "14400 бод и 19200 юзеров, и те же самые все-все-все..."
Операционные системы семейства NT достаточно безболезненно переносят критические сбои, даже если те произошли в самый неудобный момент времени (например, в период дефрагментации диска). Отказоустойчивый драйвер файловой системы все сделает сам (хотя запустить файл chkdsk.exe все же не помешает).
Если был выбран "полный дамп памяти" или "дамп памяти ядра", то при следующей успешной загрузке системы жесткий диск будет долго "молотить" головкой, даже если к нему и не происходит никаких обращений. Не пугайтесь! Просто Windows перемещает дамп из виртуальной памяти на место его постоянного "проживания". Запустив "Диспетчер Задач", вы увидите новый процесс в списке –— SaveDump.exe, –— вот он этим и занимается. Необходимость в подобной двухтактной схеме "сброса" дампа объясняется тем, что в момент возникновения критической ошибки работоспособность драйверов файловой системы уже не гарантируется и операционная система не может позволить себе их использовать, ограничиваясь временным размещением дампа в виртуальной памяти. Кстати, если имеющегося объема виртуальной памяти окажется недостаточно (Дополнительно à Параметры быстродействия à Виртуальная память), "сброс" дампа окажется невозможным.
Если же система от загрузки отказывается, упорно забрасывая вас "голубыми экранами смерти", вспомните о существовании клавиши
Восстановление удаленных файлов с CD-R/CD-RW
Заявляя о своей поддержке многосессионных дисков, операционные системы Windows 9x и Windows NT (вплоть до Windows 2000K включительно) тактично умалчивают о том, что поддерживают их лишь частично. Каждая сессия –— это вполне самостоятельный том (в терминологии Windows –— "логический диск"), имеющий свою собственную файловую систему и свои собственные файлы. Благодаря сквозной нумерации секторов лазерного диска, файловая система одной сессии может ссылаться на файлы, физически расположенные в любой другой сессии. Для того, чтобы с многосессионным диском было можно было работать как с единым томом, файловая система последней сессии должна включать в себя содержимое файловых систем всех предыдущих сессий. Если этого не сделать, то при просмотре диска штатными средствами Windows, оглавления остальных сессий окажутся потерянными, поскольку Windows монтирует лишь последнюю сессию диска, а все прочие –— игнорирует. Программы "прожига" CD-?R/CD-?RW по умолчанию добавляют содержимое файловой системы предыдущей сессии к последующей, однако это еще не означает, что последняя сессия диска всегда содержит в себе все то, что имеют предыдущие.Рассмотрим например, как осуществляется удаление файлов с CD-R/CD-RW. Нет, это не опечатка! Содержимое дисков CD-R, несмотря на физическую невозможность их перезаписи, в принципе все же уничтожаемо. Для имитации удаления файла, программы записи на CD просто не включают ссылку на уничтожаемый файл в файловую систему последней сессии (правда, это умение даровано не всем программам, вот программе Roxio Easy CD Creator'у оно даровано, а, например, Stomp Record Now! –— нет). И хотя "удаленный" файл все еще присутствует на диске, "отъедая" часть дискового пространства, при просмотре содержимого диска из-под Windows он уже не отображается в каталоге. Какой же тогда смысл несет в себе удаление файлов с CD-R, если свободная емкость диска при этом не увеличивается, а даже уменьшается?! –— удивленно спросит иной читатель.
Неверный выбор настроек приводит к утрате содержимого всех предыдущих сессий, но к счастью, эта утрата обратима).
Отсутствие штатных средств выборочного монтирования сессий значительно усложняет жизнь всем пользователям Windows, заставляя искать обходные пути. В идеале, конечно, следовало бы реализовать своей собственный драйвер CDFS[n2k17] драйвер, обладающий максимумом функциональных возможностей. Однако, это довольно сложная и трудоемкая задача, оправдывающая себя лишь в тех случаях, когда с необходимостью восстановления удаленных файлов вы сталкиваетесь по несколько раз на дню. Гораздо проще написать набор утилит для непосредственной работы с диском на физическом уровне. Собственно, все, что нам требуется –— это отобразить содержимое файловой системы в удобно-читаемом виде. Конкретно нас интересует: имя файла, его стартовый адрес и длина. Знания трех этих важнейших атрибутов без труда позволяют "сграбить" (grab) файл на жесткий диск, где вы сможете работать с ним в свое удовольствие. Такая методика идеальна для восстановления небольших количеств удаленных (перезаписанных) файлов из произвольных сессий, но она непрактична в тех ситуациях, когда приходится восстанавливать всю сессию целиком и тогда обычно прибегают к копированию восстанавливаемых сессий на отдельный CD-R/CD-RW диск.
Встроенная защита CD-дисков
Защита от несанкционированного копирования была заложена в лазерные диски изначально. Даже в те незапамятные времена, когда еще не существовало ни персональных компьютеров, ни лазерных дисков с данными, ни самой проблемы пиратства, "Красная книга" уже описывала специальный бит digital copy prohibited/permitted, запрещающий цифровое чтение с носителя, если держателю авторских прав было так угодно (см. поле CONTROL Q-канала подкода, если первый, считая от нуля, бит сброшен, то цифровое чтение разрешено и, соответственно, наоборот). Однако, ни один их известных автору копировщиков этот бит не учитывает (Ahead Nero Burning ROM выдает предостерегающее предупреждение, но не более того), и ни один из приводов CD-ROM приводов не блокирует цифровое чтение, даже если оно и "запрещено". Отчасти это вызвано тем, что цифровое воспроизведение имеет значительные преимущества перед аналоговым (меньше посторонних шумов, программная коррекция звука и т. д.), чем и объясняется стремительное вытеснение последнего с рынка. Устройству, не поддерживающему цифровое воспроизведение, будет очень трудно найти своего покупателя, вот производителям и приходиться игнорировать стандарт в угоду интересам пользователя.Взаимодействие посредствомчерез портовы ввода/вывода
Операционная система Windows NT тщательно оберегает порты ввода/вывода от посягательства со стороны прикладных приложений. Мера эта вынужденная и реализованная под давлением выбранной политики безопасности. Свобода прикладных приложений умышленно ограничивается так, чтобы предотвратить возможные "террористические акты", направленные на подрыв системы или несанкционированный захват конфиденциальной информации. Правом непосредственного доступа к оборудованию обладают лишь драйверадрайвераы и динамические библиотеки, исполняющиеся в режиме ядра (см. разд. "Доступ посредствомчерез SCSI мини- порта интерфейса SCSI" этой главы).Поневоле вспоминаются слова одного из "отцов-основателей" США, что нация, обменявшая свободу на безопасность, не заслуживает ни того, ни другого. ИИ, правда! Как будто бы нельзя "завесить" систему посредствомчерез техот же тнтерфейсов SPTI или //ASPI! Причем для этого даже не понадобится обладать правами администратора! Какая там политика безопасности, какое к черту разграничение доступа, когда интерфейс ASPI дает доступ к диску на секторном уровне безо всяких проверок на предмет правомерности осуществления этой операции. Хоть сейчас внедряй boot-вирусы в загрузочный сектор внедряй! И это при том, что отсутствие доступа к портам ввода/вывода существенно усложняет задачу управления оборудованием и уж тем более создания надежных и трудноломаемых защитных механизмов!
Операционные системы семейства Windows 9x ведут себя более "демократично", однако их "снисходительность" распространяется исключительно на программы операционной системы MS-DOS программы, а win32-приложения возможности прямого доступа к портам, увы, лишены.
Тем не менее, управлять оборудованием с прикладного уровня все-таки возможно. Существует по меньшей мере два пути решения этой проблемы:
q а) создание драйвера-посредника, реализующего более или менее прозрачный интерфейс для взаимодействия с портами через механизм IOCTL; и
q б) модификация карты разрешения ввода-вывода (I/O Permission Map, –— IOPM) с таким расчетом, чтобы обращение к портам перешло в разряд непривилегированных операций, осуществимых и с прикладного уровня.
ДалееНиже оба этих способа будут подробнои рассмотрены. Начнем с интерфейсного драйвера.
В состав NT DDK входит весьма любопытный учебный драйвер PORTIO, создающий виртуальное устройство и реализующий специальный IOCTL-интерфейс, посредством которого прикладные приложения могут манипулировать с портами этого устройства произвольным образом (его исходный текст, с минимумом необходимых комментариев расположен в каталоге: "\NTDDK\src\general\portio)"). Конечно, виртуальное устройство, –— это не совсем то, что нам нужно, поскольку диапазон принадлежащих ему портов ввода/вывода не может пересекаться с портами, принадлежащими другими устройствам, в противном случае система "грязно выругается" и поставит в "диспетчере устройств" восклицательный знак, предупреждая пользователя об имеющемся конфликте ресурсов. И хотя на работоспособность системы такой конфликт никак не повлияет, созерцание восклицательных знаков уж точно не пойдет в прокна пользу пользователям нашей программы.
На самом деле, драйверу, работающему в режиме ядра, никто не запрещает обращаться к любым портам, каким ему только вздумается. Достаточно исключить из тела [Y133] файла genport.c следующие строки (листинг 1.4.24), и мы сможем с его помощью читать весь диапазон портов ввода/вывода.
Листинг 2.1.4.2524. Проверка адресов портов, к которым происходит обращение на принадлежность к диапазону портов виртуального устройства, созданного драйверов. Для того, чтобы иметь возможность обращаться к любым портам, эти строки следует удалить
if (nPort >= pLDI->PortCount ||
(nPort + DataBufferSize) > pLDI->PortCount ||
(((ULONG_PTR)pLDI->PortBase + nPort) & (DataBufferSize - 1)) != 0)
{
return STATUS_ACCESS_VIOLATION; // Illegal port number
}
Также следует обратить внимание на то, что драйвер ожидает получить не абсолютный адрес порта, а относительный, отсчитываемый от адреса базового порта, задаваемого при добавлении виртуального устройства в систему (листинг 1.4.25). Взгляните на следующие строки:
Листинг 2.1.4.2625. Вычисление действительного адреса порта через базовый
case IOCTL_GPD_READ_PORT_UCHAR:
*(PUCHAR)pIOBuffer=READ_PORT_UCHAR((PUCHAR)((ULONG_PTR)pLDI->PortBase+nPort));
break;
Очевидно, что текст, выделенный жирным шрифтом следует удалить, –— в этом случае драйвер сможет оперировать абсолютными, а не относительными портами, и мы без труда сможем "прорваться" к любому порту системы! Причем, если мы перенесем модифицированный нами драйвер на Windows 9x, наши приложения будут работать в обеих операционных системах и останутся зависимыми разве что от самого оборудования. Но, с другой стороны, всякий, кто стремится дорватьсядобраться до портов, должен отдавать себе отчет в том, зачем это ему нужно и какие сложности ему придется преодолеть.
Конечно, поскольку возможность бесконтрольного доступа ко всем имеющимся портам ввода/вывода существенно ослабляет и без того уязвимую операционную систему, нелишним будет ввести в драйвер кое-какие дополнительные проверки и ограничения. Скажем, запретить прямое обращение ко всему, что не является приводом CD-ROM приводом. В противном случае, если ваша программа получит сколь- ни будь широкое распространение, толпы вандалов ринуться писать зловредных троянских коней, военная мощь которых окажется практически безграничной, и совладеть с ними будет очень и очень трудно. С другой стороны, –— за все время существования интерфейса ASPI не было зафиксировано ни одной попытки использовать его для деструктивных целей, хотя такая возможность до сих пор имеется.
Другой недостаток предложенного способа управления устройствами заключается в его катастрофически низком быстродействии.
Вызовы функции DeviceIoControl распадаются на десятки тысяч машинных команд (!), "благодаря" чему время обработки запросов становится слишком большим, а измерение физических характеристик спиральной дорожки (если мы действительно захотим эти характеристики измерять) –— неточным. К тому же, функция DeviceIoControl громоздка и неизящна, а самое неприятное в том, что на нее очень легко поставить BreakPoint[Y134] [n2k135] , и потому участь такой защиты заранее предрешена. Во времена операционной системы MS-DOS, когда взаимодействие с оборудованием осуществлялось посредством машинных команд IN и OUT, локализовать защитный код в теле программы было значительно сложнее, а управлять устройствами с их помощью существенно легче и –— главное –— намного производительнее.
Считается, что в среде Windows NT прямое обращение к портам возможно только на уровне ядра, а приложения вынуждены общаться с портами через высокоуровневый интерфейс, предоставляемый драйвером. И хотя этот интерфейс может быть полностью прозрачным (драйверу ничего не стоит перехватить исключение, возникающее при попытке чтения/записи в порт с прикладного уровня, и выполнить этот запрос самостоятельно), и это все-таки это не то…
На самом деле, выполнять команды IN/OUT можно и на прикладном уровне, правда не без помощи недокументированных возможностей операционной системы и документированных, но малоизвестных особенностей реализации защищенного режима работы в процессорах Intel 80386+. Вот с процессоров мы, пожалуй, и начнем. Давайте откроем [Y136] [n2k137] "Instruction Set Reference" и посмотрим, как "устроена" машинная команда OUT. Среди прочей полезной информации мы найдем и ее псевдокод, которой выглядит приблизительно так, как это показано в листинге 1.4.26.:
Листинг 2.1.4.2726. Псевдокод инструкции OUT
if ((PE == 1) && ((CPL > IOPL) || (VM == 1)))
{
/* Protected mode with CPL > IOPL or virtual-8086 mode */
if (Any I/O Permission Bit for I/O port being accessed == 1)
#GP(0); /* I/ O operation is not allowed */
else
DEST ß SRC; /* Writes to selected I/O port */
}
else
{
/* Real Mode or Protected Mode with CPL <= IOPL */
DEST ß SRC; /* Writes to selected I/O port */
}
Обратите внимание! Обнаружив, что полномочий текущего уровня привилегий категорически недостаточно для выполнения данной машинной инструкции, процессор не спешит выбросыватьитьвыдать исключение general protection fault, а предоставляетдает ей еще один шанс, осуществляя дополнительную проверку на предмет состояния карты разрешения ввода/вывода (I/O permission bitmap) и, если бит памяти, соответствующий данному порту не равен единице, то вывод в порт осуществляется несмотря ни на какие запреты со стороны CPL[Y138] [n2k139] !
Таким образом, для взаимодействия с портами с прикладного уровня нам достаточно всего лишь скорректировать карту разрешения ввода/вывода, после чего подсистема защиты операционной системы Windows NT перестанет нам мешать, поскольку контроль доступа к портам осуществляется не на программном, а на аппаратном уровне и, если процессор перестанет выбрасыватьвыдавать исключения, то операционная система ничего не узнает о происходящем!
Проблема в том, что подавляющее большинство авторов книг по ассемблеру о карте разрешения ввода/вывода даже не упоминают, и лишь немногие программисты знают о ее существовании –— те, кто предпочитает оригинальную документацию корявым переводам и пересказам.
Обратившись к [Y140] [n2k141] "Architecture Software Developer's Manual Volume 1: Basic Architecture", мы узнаем, что карта ввода/вывода находится в сегменте состояния задачи (TSS –— Task State Segment), –— точнее, ее действительное смещение относительно начала TSS определяется 32-битным полем, расположенном в 0x66 (102) и 0x67 (103) байтах сегмента состояния задачи.
Нулевой бит этой карты отвечает за нулевой порт, первый –— за первый, второй –— за второй и т. д. вплоть до старшего бита 0x2000 (8192) -байта, отвечающего за 65 535 порт. Битовую карту завершает так называемый байт-терминатор, имеющий значение 0xFF. Вот, собственно, и все. Порты, чьи биты сброшены в нулевое значение, доступны с прикладного уровня безо всяких ограничений. Разумеется, сама карта ввода/вывода доступна лишь драйверам, но не приложениям, поэтому без написания собственного драйвера нам все равно не обойтись. Однако этот драйвер будет работать только на стадии своей инициализации, а весь дальнейший ввод/вывод пойдет напрямую, даже если выгрузить драйвер из памяти.
Теперь плохая новость. В Windows NT смещение карты ввода/вывода по умолчанию находится за пределами сегмента состояния задачи и потому модифицировать карту ввода/вывода не так-то просто, поскольку ее вообще нет! Процессор, кстати говоря, на такую ситуацию реагирует вполне спокойно, но доступ к портам ввода/вывода с прикладного уровня тем не менее запрещает.
На самом же деле карта ввода/вывода в сегменте TSS все-таки есть, но она умышленно заблокирована системой, чтобы не дать прикладным приложениям своевольничать. Исключение составляют лишь высокопроизводительные графические библиотеки, напрямую обращающиеся к портам ввода/вывода с прикладного режима. Как нетрудно догадаться, такой трюк дает Microsoft значительную фору перед конкурентами, вынужденными управлять портами либо с уровня ядра, либо посредствомчерез интерфейса, предоставляемогоый видеодрайвером. Естественно, оба этих способа значительно проигрывают в производительности прямому доступу к портам.
Однако попытка подкорректировать указатель на карту ввода/вывода ни к чему не приводит, поскольку коварная операционная система Windows NT хранит копию этого значения в контексте процесса, а потому при переключении контекста указатель на прежнюю карту автоматически восстанавливается. С одной стороны это хорошо, так как каждый процесс может иметь свою собственную карту ввода/вывода, а с другой… штатная документация от Microsoft не содержит и намека на то, как с этой картой работать.
Правда, можно схитрить и увеличить размер сегмента состояния задачи так, чтобы адрес карты ввода/вывода, прежде указывающий за его конец, теперь приходился на действительную и подвластную нам область памяти. А поскольку в хвосте последней страницы, занятой сегментом TSS, имеется всего лишь 0xF55 (3925) байт, максимальный размер карты, которую мы только можем создать в этом промежутке, охватывает всего лишь 31 .392 портов ввода/вывода. Хотя, если говорить честно, остальные порты нам все равно вряд ли понадобятся, так что ничего трагичного в таком ограничении и нет.
Впрочем, существуют и более изящные способы решения этой проблемы. Усилиями Дейла Робертса были обнаружены три полностью недокументированные функции: Ke386SetIoAccessMap(), Ke386QueryIoAccessMap() и Ke386IoSetAccessProcess(), которые, как и следует из их названий, обеспечивают вполне легальный способ управления картой ввода/вывода. "Полностью недокументированные" в том смысле, что даже заголовочные файлы из DDK не содержат их прототипов (а, как известно, в заголовочных файлах DDK перечислено множество недокументированных функций). Тем не менее, библиотека NTOSKRNL их все-таки экспортирует, и они легко доступы с уровня драйверов.
Подробнее обо всем этом можно прочитать в статье их первооткрывателя –— Дейла Робертса, –— перевод которой можно найти, в частности, по следующему адресу: http://void.ru/?do=printable&id=701. Здесь же мы рассмотрим их лишь кратко. Итак, функция Ke386SetIoAccessMap принимает два аргумента: двойное слово, которое будучи установленным в единицу, заставляет функцию копировать карту ввода/вывода указатель, на которую передан ей со вторым аргументом. Функция Ke386QueryIoAccessMap принимает те же самые аргументы, но осуществляет прямо противоположную операцию, извлекая текущую карту ввода/вывода из сегмента состояния задачи и копируя ее в указанный буфер. Наконец, функция Ke386IoSetAccessProcess принимает со своим вторым аргументом указатель на структуру процесса, полученный вызовом документированной функции PsGetCurrentProcess().
Первый аргумент играет ту же самую роль, что и в предыдущих функциях: нулевое значение переводит указатель на карту ввода/вывода за границы сегмента TSS, тем самым запрещая доступ к портам с прикладного уровня, а единичное –— активизирует ранее переданную карту ввода/вывода.
Пример драйвера, открывающего прямой доступ к портам ввода/вывода на прикладном уровне и приведенный в листинге 1.4.27ниже, все это, собственно, и демонстрирует.:
Листинг 2.1.4.2827. [/etc/GIVEIO.c] Демонстрационный пример драйвера, открывающего прямой доступ к портам ввода/вывода на прикладном уровне
/*----------------------------------------------------------------------------
*
* ДРАЙВЕР. РАЗРЕШАЕТ ВЫПОЛНЕНИЕ
* МАШИННЫХ КОМАНД IN/OUT НА ПРИКЛАДНОМ УРОВНЕ
* ===========================================
*
* ВНИМАНИЕ! Я, Крис Касперски, не имею никакого отношения к этой программе!
* -------------------------------------------------------------------------
*
* GIVEIO.SYS: by Dale Roberts
* КОМПИЛЯЦИЯ: Используйте средство DDK BUILD
* НАЗНАЧЕНИЕ: Предоставить доступ к прямому в/в процессам режима пользователя
----------------------------------------------------------------------------*/
#include
/* Имя нашего драйвера устройства */
#define DEVICE_NAME_STRING L"giveio"
// Структура" IOPM. это просто массив байт размером 0x2000, содержащий
// 8К * 8 бит == 64К бит IOPM, которые покрывают всё 64 Кб адресное
// пространство ввода/вывода x86 процессоров.
// Каждый нулевой бит предоставляет доступ к соответствующему порту
// для user-mode процесса; каждый единичный бит запрещает доступ к в/в
// через соответствующий порт
#define IOPM_SIZE 0x2000
typedef UCHAR IOPM[IOPM_SIZE];
// массив нулей, который копируется в настоящую IOPM в TSS посредством
// вызова dsKe386SetIoAccessMap()
// необходима память выделяется во время загрузки драйвера
IOPM *IOPM_local = 0;
// это две полностью недокументированные функции, которые мы используем,
// чтобы дать доступ к в/в вызывающему процессу
// * Ke386IoSetAccessMap() - копирует переданную карту в/в в TSS
// * Ke386IoSetAccessProcess() - изменяет указатель смещения IOPM, после
// чего только что скопированная карта
// начинает использоваться
void Ke386SetIoAccessMap(int, IOPM *);
void Ke386QueryIoAccessMap(int, IOPM *);
void Ke386IoSetAccessProcess(PEPROCESS, int);
// ОСВОБОДИТЬ ВСЕ ВЫДЕЛЕННЫЕ РАНЕЕ ОБЪЕКТЫ
VOID GiveioUnload(IN PDRIVER_OBJECT DriverObject)
{
UNICODE_STRING uniDOSString;
WCHAR DOSNameBuffer[] = L"\\DosDevices\\" DEVICE_NAME_STRING;
if(IOPM_local) MmFreeNonCachedMemory(IOPM_local, sizeof(IOPM));
RtlInitUnicodeString(&uniDOSString, DOSNameBuffer);
IoDeleteSymbolicLink (&uniDOSString);
IoDeleteDevice(DriverObject->DeviceObject);
}
//----------------------------------------------------------------------------
// устанавливаем IOPM (карту разрешения в/в) вызывающего процесса так, чтобы
// ему предоставлялся полный доступ к в/в. Массив IOPM_local[] содержит
// одни нули, соответственно, IOPM обнулится.
// Если OnFlag == 1, процессу предоставляется доступ к в/в;
// Если он равен 0, доступ запрещается.
//----------------------------------------------------------------------------
VOID SetIOPermissionMap(int OnFlag)
{
Ke386IoSetAccessProcess(PsGetCurrentProcess(), OnFlag);
Ke386SetIoAccessMap(1, IOPM_local);
}
void GiveIO(void)
{
SetIOPermissionMap(1);
}
//----------------------------------------------------------------------------
// cлужебный обработчик для user-mode вызова CreateProcess().
// эта функция введена в таблицу вызовов функций объекта драйвера с помощью
// DriverEntry().
когда user-mode приложение вызывает CreateFile(), эта
// функция получает управление всё ещё в контексте вызвавшего приложения,
// но с CPL (текущий уровень привилегий процессора) установленым в 0.
// Это позволяет производить операции возможные только в kernel mode.
// GiveIO вызывается для предоставления вызывающему процессу доступа к в/в.
// Все, что приложение режима пользователя, которому нужен доступ к в/в,
// должно сделать - это открыть данное устройство, используя CreateFile()
// Никаких других действий не нужно.
//----------------------------------------------------------------------------
NTSTATUS GiveioCreateDispatch(IN PDEVICE_OBJECT DeviceObject,IN PIRP Irp)
{
GiveIO(); // give the calling process I/O access
Irp->IoStatus.Information = 0;
Irp->IoStatus.Status = STATUS_SUCCESS;
IoCompleteRequest(Irp, IO_NO_INCREMENT); return STATUS_SUCCESS;
}
//----------------------------------------------------------------------------
// процедура входа драйвера. эта процедура вызывается только раз после
// загрузки драйвера в память. она выделяет необходимые ресурсы для работы
// драйвера. в нашем случае она выделяет память для массива IOPM и создаёт
// устройство, которое может открыть приложение режима пользователя.
// она также создаёт символическую ссылку на драйвер устройства.
// что позволяет user-mode приложению получить доступ к нашему драйверу
// используя \\.\giveio нотацию.
//----------------------------------------------------------------------------
NTSTATUS DriverEntry(IN PDRIVER_OBJECT DriverObject,IN PUNICODE_STRING RegistryPath)
{
NTSTATUS status;
PDEVICE_OBJECT deviceObject;
UNICODE_STRING uniNameString, uniDOSString;
WCHAR NameBuffer[] = L"\\Device\\" DEVICE_NAME_STRING;
WCHAR DOSNameBuffer[] = L"\\DosDevices\\" DEVICE_NAME_STRING;
// выделим буфер для локальной IOPM и обнулим его
IOPM_local = MmAllocateNonCachedMemory(sizeof(IOPM));
if(IOPM_local == 0) return STATUS_INSUFFICIENT_RESOURCES;
RtlZeroMemory(IOPM_local, sizeof(IOPM));
// инициализируем драйвер устройства и объект устройства (device object)
RtlInitUnicodeString(&uniNameString, NameBuffer);
RtlInitUnicodeString(&uniDOSString, DOSNameBuffer);
status = IoCreateDevice(DriverObject, 0, &uniNameString,FILE_DEVICE_UNKNOWN,
0, FALSE, &deviceObject);
if(!NT_SUCCESS(status)) return status;
status = IoCreateSymbolicLink (&uniDOSString, &uniNameString);
if (!NT_SUCCESS(status)) return status;
// инициализируем точки входа драйвера в объекте драйвера
// всё, что нам нужно, это операции создания (Create) и выгрузки (Unload)
DriverObject->MajorFunction[IRP_MJ_CREATE] = GiveioCreateDispatch;
DriverObject->DriverUnload = GiveioUnload;
return STATUS_SUCCESS;
}
Пример демонстрации ввода/вывода в порт с прикладного уровня показан в листинге 1.4.28.
Листинг 2.1.4.2928. [/etc/GIVEIO.demo.c] Пример ввода/вывода в порт с прикладного уровня
/*----------------------------------------------------------------------------
*
* ДЕМОНСТРАЦИЯ ВЫЗОВА IN/OUT НА ПРИКЛАДНОМ УРОВНЕ
* (внимание! драйвер GIVEIO.SYS должен быть предварительно загружен!)
* ====================================================================
*
* ВНИМАНИЕ! Я, Крис Касперски, не имею никакого отношения к этой программе!
* -------------------------------------------------------------------------
*
* GIVEIO.TST: by Dale Roberts
* НАЗНАЧЕНИЕ: Тестирование драйвера GIVEIO, производя какой-нибудь в/в.
* : (мы обращаемся к внутреннему динамику PC)
----------------------------------------------------------------------------*/
#include
#include
#include
#include
typedef struct {
short int pitch;
short int duration;
} NOTE;
// ТАБЛИЦА НОТ
NOTE notes[] = {{14, 500}, {16, 500}, {12, 500}, {0, 500}, {7, 1000}};
// УСТАНОВКА ЧАСТОТЫ ДИНАМИКА PC В ГЕРЦАХ
// ДИНАМИК УПРАВЛЯЕТСЯ ТАЙМЕРОМ INTEL 8253/8254 С ПОРТАМИ В/В 0X40-0X43
void setfreq(int hz)
{
hz = 1193180 / hz; // базовая частота таймера 1.19MHz
_outp(0x43, 0xb6); // Выбор таймера 2, операция записи,режим 3
_outp(0x42, hz); // устанавливаем делитель частоты
_outp(0x42, hz >> 8); // старший байт делителя
}
//-----------------------------------------------------------------------------
// длительность ноты задается в долях частоты 400 Hz, число 12 задает масштаб
// Cпикер управляется через порт 0x61. Установка двух младших битов разрешает
// канал 2 таймера 8253/8254 и включает динамик.
//-----------------------------------------------------------------------------
void playnote(NOTE note)
{
_outp(0x61, _inp(0x61) | 0x03); // включаем динамик
setfreq((int)(400 * pow(2, note.pitch / 12.0))); Sleep(note.duration);
_outp(0x61, _inp(0x61) & ~0x03); // выключаем
}
//----------------------------------------------------------------------------
// открытие и закрытие устройства GIVEIO, что дает нам прямой доступ к в/в;
// потом пытаемся проиграть музыку
//----------------------------------------------------------------------------
int main()
{
int i;
HANDLE h;
h = CreateFile("\\\\.\\giveio", GENERIC_READ, 0, NULL, OPEN_EXISTING,
FILE_ATTRIBUTE_NORMAL, NULL);
if(h == INVALID_HANDLE_VALUE)
{
printf("Couldn't access giveio device\n"); return -1;
}
CloseHandle(h);
for(i = 0; i < sizeof(notes)/sizeof(int); ++i) playnote(notes[i]);
return 0;
}
Теперь поговорим о том, как данный способ взаимодействия с портами ввода/вывода может быть использован на благо защитных механизмов. Допустим, наша защита привязывается к физическому дефекту поверхности лазерного диска. Тогда все, что нам надо –— попытаться как можно незаметнее прочитать этот сектор: если он действительно не читается, диск можно считать оригинальным и наоборот. Прямое управление приводом через порты ввода/вывода с вероятностью близкой к единице останется незамеченным даже бывалыми хакерами, потому такой вариант им попросту не придет в голову! Единственное, о чем следует позаботиться, –— не дать обнаружить защитный код по перекрестным ссылкам, оставленных "ругательным" сообщением, которое выводится на экран в том случае, если диск признан пиратским.
Тем не менее, матерых хакеров на такую наживку не возьмешь! Злорадно ухмыльнувшись, они просто поставят точку останова на ввод/вывод в порты 0x1F7/0x177 (для Primary и Secondary приводов соответственно). А чтобы не утонуть в море обращений к приводу посредствомчерез [n2k142] функции API, задействуют условные точки останова, приказывая отладчику "всплывать" только в том случае, если адрес машинной команды, осуществляющей ввод/вывод, находится ниже адреса 0x70000000, т. е., другими словами, принадлежит пользовательскому приложению, а не ядру.
Но что нам мешает с прикладного уровня выполнить команду ввода/вывода по адресу, принадлежащему ядру? Достаточно просто просканировать верхнюю половину адресного пространствао на предмет наличия команд OUT DX, AL (опкод 0xEE) и IN AL, DX (опкод 0xEC). Спрашиваете: а как мы сможем вернуть управление? Да очень просто, –— с помощью обработки структурных исключений. Если машинная команда, следующая за IN/OUT, возбуждает исключение (а таких команд –— хоть пруд пруди), то, перехватив его, мы сможем как ни в чем не бывало продолжить выполнение программы как ни в чем не бывало.
Достоинство этого приема в том, что точка останова, поставленная хакером на порты ввода/вывода, не сработает (точнее, сработает, но будет тут же проглочена фильтром), а недостаток: неоправданное усложнение защитного механизма.
Взаимодействие посредствомчерез собственный драйвер
Несмотря на то, что Windows позволяет управлять устройствами и с прикладного уровня, достаточно многие разработчики предпочитают осуществлять такое управление через свой собственный драйвер, который может взаимодействовать с приводом как напрямую, так и через его драйвер. Последний способ более предпочтителен, поскольку он позволяет абстрагироваться от конкретного оборудования и обеспечивает единый унифицированный интерфейс для всех приводов. Большинство таких драйверов "подключаются" к ATAPI и/или SCSI-порту и взаимодействуют с диском приблизительно так же, как и ASPI-драйвер, уже рассмотренный нами.Взаимодействие с прикладными приложениями обычно осуществляется посредством специальных кодов IOCTL, передаваемых драйверу функцией DeviceIoControl. "Специальных", –— потому что разработка протокола взаимодействия драйвера с устройством целиком лежит на совести (и фантазии) создателя этого самого драйвера, и никакой стандартизацией здесь даже отдаленно не пахнет! К тому же, применение функции DeviceIoControl –— это не единственно возможный вариант. Драйверу, исполняющемуся в нулевом кольце, формально доступны все ресурсы операционной системы, и при желании можно осуществить самые "крутые извращения". Например, взаимодействовать с приложением через общую область памяти. Тогда точки останова, установленные на функции DeviceIoControl не дадут никакого результата! Однако подавляющее большинство драйверов работают посредствомчерез IOCTL и не блистают оригинальностью. В каком-то смысле такая позиция вполне оправдана. Действительно, с ростом извращенности драйвера увеличивается и его конфликтность, а совместимость с другими программами (и операционными системами) резко падает. К тому же, "навороченный" драйвер значительно труднее довести до ума, чем простой. С другой стороны, неизвращенный драйвер очень легко взломать, и его разработка ничем не оправдает себя. Уж лучше воспользоваться тем же ASPI, который обеспечивает полнофункциональный низкоуровневый и при этом системно-независимый интерфейс. Тогда вам не придется создавать реализации своего драйвера под все существующие операционные системы и лихорадочно переписывать код при выходе новых версий Windows.
Защиты, основанные на физических дефектах
Идея защит данного типа заключается в умышленном повреждении поверхности диска в одном или нескольких местах. При попытке чтения секторов, попавших в дефектную область, привод, поерзав некоторое время головкой, возвратит сообщение об ошибке. Большинство штатных копировщиков вообще не смогут скопировать такой диск и при встрече с первым же нечитаемым сектором аварийно завершат свою работу. Более "продвинутые" копировщики, умеющие пропускать сбойные сектора, все-таки перепишут всю читаемуюбельную информацию на физически здоровую болванку. Однако, теперь на месте дефектных областей будут располагаться вполне нормальные сектора, свободно читающиеся без каких- лиюбо сбоев (хотя и содержащие "мусор", т.к. скопировать эти сектора копировщику не удалось).Защите остается лишь проверить подсунутый ей носитель на предмет присутствия физических дефектов в заданном месте и, если сектора с соответствующими номерами читаются без проблем, защита делает вывод, что это не оригинал, а его несанкционированная копия.
Физические дефекты, к которым привязывается защита, как правило, представляют собой крошечные пятнышкие (от одного до двух миллиметров в диаметре) выжженные на его поверхности лазером. При рассматривании диска в отраженном свете они легко обнаруживаются невооруженным глазом (рис. 9.1). На первый взгляд кажется, что точно измерив их геометрические координаты (например, с помощью палетки[9]), нам удастся воспроизвести идентичные повреждение на скопированном носителе. Однако на проверку оказывается, что это не так и причина нашей неудачи заключается в том, что номера секторов никак не привязаны к их физическому расположению. В зависимости от ширины спиральной дорожки, размеров области lead-inLead-In, длины питов и лендов, в одной и той же геометрической точке диска могут находится различные сектора! Вероятность же того, что в двух несвязанных между собой партиях болванок эти сектора совпадут, ничтожно мала! А потому, скопировать такой диск "в лоб" не получится!
Вспомнили? А теперь представьте, что произойдет, если умышленно исказить их так, чтобы даже при успешном чтении сектора возникала неустранимая ошибка контрольной суммы (т. е. такая ошибка, которая не может быть исправлена за счет избыточности). Микропрограмма, "зашитая" в привод, всесторонне проанализировав ситуации ситуацию и даже попытавшись считать "подопытный" сектор несколько раз, в конце концов перестанет ерзать головкой и возвратит сообщение об ошибке, однако, не будет уточнять физическая это ошибка или логическая. А, значит, с точки зрения программного обеспечения и физические, и логические дефекты диска будут выглядеть совершенно одинаково! Вообще-то, защита может попросить вернуть содержимое дефектного сектора в "сыром" (RAW) виде и, если поверхность диска в действительности не содержит никаких физических повреждений, этот сектор будет успешно прочитан, а, раз так, то мы имеем дело не с оригиналом, а копией. Однако не все приводы поддерживают "сырое" чтение (в просторечии называемое "сыром") и потому попытка промышленного внедрения такой проверки вызовет нарекания большого количества легальных пользователей, вызванных несовместимостью с оборудованием, так что прибегать к ней право же не стоит. Разработчики защиты могут сделать "ход конем": если привод не поддерживает "сырого" чтения, то защита доверяет тем показаниям, что у нее есть, в противном случае осуществляется дополнительная проверка. Выходит, что и "волки сыты, и овцы целы!" Скопированный таким образом диск будет работать лишь в тех приводах, что не поддерживают "сырого" чтения.
Наконец, защиту можно просто загрузить в дизассемблер или отладчик, найти процедуру проверки дефектных секторов и "отломать"! Естественно, для этого потребуется знать, как вообще может осуществляться такая проверка, на что в первую очередь обращать внимание и что, собственно, нам следует искать (полный анализ защитного кода — не предлагать).
Операционные системы семейства Windows оказываются на удивление "богаты" в отношении средств работы с дисками CD- ROM на сектором уровне. Помимо очевидных функций CreateFile или DeviceIoControl, существуют такие "приблуды" как ASPI (Windows 9x/NT) и SPTI (только Windows NT), да и другие интерфейсы имеются во множестве. Под Windows 9x можно напрямую обращаться к CDFS-драйверу через функцию ABSOLUTE_READ[10]
прерывания [Y194] [n2k195] INT 2Fh (точнее, не совсем напрямую, а через специальный переходник 16-разрядной динамической библиотеки DLL, вызывающей DPMI-функцию Simulate Real Mode Interrupt[11]; подробнее об этом можно прочитать в технической заметке Q137813 "How Win32 Applications Can Read CD-ROM Sectors in Windows 95" из Microsoft Knowledge Base, входящей в состав MSDN, прилагаемой к диску с Microsoft Visual Studio. Там же содержится исходный текст функции для работы с дисками CD-ROM на секторном уровне).
Под Windows NT чтение/запись секторов осуществляется еще проще. Достаточно открыть диск в cooked-mode[12], после чего с ним будет можно работать на логическом уровне. Образно говоря, все содержимое диска будет трактоваться как один большой файл. Детальное описание этого процесса вы найдете в технической заметке Q138434 "How Win32-Based Applications Read CD-ROM Sectors in Windows NT" из Microsoft Knowledge Base.
Кстати, для проверки наличия дефекта на существование, вовсе не обязательно спускаться на уровень "голых" секторов. Ничуть не с меньшей эффективностью можно воспользоваться и файловым обменом. Очевидно, что файл, содержащий по крайней мере один сбойный сектор не сможет читаться и даст ошибку! Основное достоинство этого способа в том, что его можно реализовать на любом языке, оперируя лишь штатными средствами. Никаких API-функций и "монструозных" IOTCTL[Y196] [n2k197] , — вызова функций fopen/fread будет вполне достаточно!
Таким образом, возможных способов привязки к диску очень много и локализация защитного механизма в коде ломаемого приложения представляет довольно "муторную" задачу. Если точки останова, установленные на функцию DeviceIoContorl не дадут никакого результата (что, впрочем, случается не так уж и часто), то вашему положению трудно позавидовать. Покупайте бочонок пива и занимайтесь с защитой до утра. Да помогут вам API-шпион и контекстный поиск. Ну, со "шпионом", положим все ясно, согласитесь вы. Но поиск-то тут причем? А вот причем: зная номера сбойных секторов, вы можете попробовать отыскать соответствующие им константы в теле программе. Если разработчик защиты не использовал дополнительных ухищрений, то номера контролируемых секторов записаны в программе, так как они есть и все, что вам остается, — поставить на соответствующую ячейку памяти точку останова и немного подождать пока к ней кто ни будь не обратиться. Естественно, если вы исследуете программу не в отладчике, а дизассемблере, то вместо точек останова вам следует использовать перекрестные ссылки.
Если же, несмотря на все усилия, взломать защиту никак не получается, то попробуйте прибегнуть к помощи CloneCD и/или Alcohol 120%. Обе эти утилиты распознают сбойные сектора и имитируют их на логическом уровне. CloneCD — с помощью корректирующих кодов, а Alcohol 120% с помощью корректирующих кодов и виртуального диска! Впрочем, как показывает практика, в подавляющем большинстве случав к виртуальному диску прибегать нет никакой необходимости. Защитные механизмы в своей массе слишком "доверчивы" и искажение контрольной суммы сектора легко вводит их в заблуждение.
Таким образом, стойкость защит данного типа следует считать крайне неудовлетворительной и вам следует хорошо подумать, прежде чем оснащать такой защитой ваши собственные программы. Любой грамотный пользователь, умеющий "держать в руках" CloneCD, скопирует защищенный диск в два счета, и вы останетесь не у дел.
К тому же, для создания качественных физических дефектов ("качественный физический дефект" — это звучит!) требуется труднодоступное и весьма дорогостоящее оборудование, которого у программистов, "пасущихся на вольных хлебах" попросту нет! Царапать же диск гвоздем категорически недопустимо! Это не только ненадежно, небезопасно для здоровья диска CD-ROMпривода, но и не эстетично…
Если же, несмотря на все мои предупреждения, вы все-таки решили остановиться на защите данного типа, то позвольте дать вам несколько советов. Во-первых, наносить повреждения следует не со стороны поликарбонатной подложки, а со стороны защитного слоя. То есть, попросту говоря, сверху диска. Нанося диску повреждения, помните о том, что попытка нанести глубокую радиальную царапину заканчивается, как правильно, очень печально. Диск теряет свою механическую прочность и центробежные силы рано или поздно разрывают его на куски, что практически всегда приводит к гибели и сам привод CD-ROM. Лучше проколите в отражающем слое небольшую дырочку, — того будет вполне достаточно, чтобы один или даже несколько секторов перестали читаться. Осуществить такую операцию можно обычной швейной иголкой.
Теперь поговорим о том, как при нанесении физических дефектов не повредить никаких полезных данных. Царапать не записанную область лазерного диска —бесполезно, все равно он ее не прочтет. Вот и приходится записывать на диск что ни будь не нужное. Такое, "что" не жалко и повредить. Один из возможных способов действия выглядит так.
17.
18. 1) Взяв чистую болванку CD-R, вы "заливаете" на нее все файлы программы, за исключением того, что содержит защитный механизм привязки к диску. Как правило, это главный исполняемый файл программы, хотя защита вполне может быть помещена и в одну из динамических библиотек или даже внедрена в файл данных, но это уже "извращение".
19. 2) Нажмите на кнопку выброса диска и каким-либо образом пометьте положение последней записанной дорожки (например, измерьте диаметр "прожженной" области обычной ученической линейкой).
20. 3) Верните диск на место и запишите на него примерно 150 Мбайт всякой всячины, которая и послужит плацдармом для царапанья. Закрывать сессию все еще не надо!
21. 4) Теперь нанесите диску одно или несколько физических повреждений, тыкая иголкой в область последнего записанного кольца.
22. 5) Запустите любой "дисковый доктор" и определите позиции всех обнаруженных сбойных секторов;
23. 6) "Прошейте" номера сбойных секторов в защищаемую программу и "залейте" защитный модуль на болванку, закрыв за собой сессии.
24. 7) Все! Защита готова!
Защиты, основанные на привязке к носителю
Считается, что правильно снятая цифровая копия целиком идентична своему оригиналу, благодаря чему, собственно, разница между пиратскими и фирменными дисками заключается лишь в их стоимости и потребителю не приходится ломать голову над вопросом чью продукцию покупать. На самом же деле, двух абсолютно идентичных лазерных дисков не существует,— каждый из них обладает рядом уникальных характеристик, которые отличают его от других. Эти уникальные характеристики (далее по тексту — метки) могут использоваться защитными механизмами для идентификации оригинального носителя и разоблачения несанкционированных копий.Профессиональная этика обязывает использовать для идентификации лишь те метки, которые отвечают следующим, достаточно жестким, требованиям:
q метка должна безошибочно распознаваться любыми приводами;
q метка не должна воспроизводится какими бы то ни было копировщиками;
q устойчивость метки к внешним воздействиям (царапинам, старению диска) должна быть не ниже, чем у остальных данных, записанных штатным способом.
К сожалению, защиты, удовлетворяющей всем вышеперечисленным критериям, до сих пор не существует и достаточно часто приходится сталкиваться с тем, что легально купленная программа ошибочно считает себя пиратской копией и потому отказывается запускаться. Какие же характеристики носителя разработчики защит выбирают в качестве ключевых? Анализ существующих защит показывает, что это: во-первых, физические дефекты носителя (как естественные, так и умышленно нанесенные); во-вторых, временные характеристики чтения групп секторов; в-третьих, показатель стабильности чтения, и, в-четвертых, та информация, которую сообщает сам носитель (ATIP в частности).
Защиты, основанные на "слабых" секторах
"Столкновение" с этими защитами поразило даже меня, видавшего виды хакера. Да как тут было не поразиться! Судите сами — копирование защищенного диска происходит без ошибок, но при проверке копии обнаруживается множество сбойных секторов, которые появляются даже в том случае, если содержимое оригинального диска пофайлово перегнать на винчестер и уже оттуда записать его на болванку CD-R. Что это: неисправность оборудования или результат работы хитрого драйвера, скрыто установленного защитой при первом запуске защищенной программы? Но нет, — все оборудование полностью исправно и никакие драйвера тут не причем, сбойные сектора возникают даже при копировании диска на заведомо "стерильной" машине. Руки, естественно, так же "не кривые" и голова "не дырявая".Исследование самих копируемых файлов под отладчиком (HEX-редактором, дизассемблером) так же не выявляет ничего необычного и если "отломать" защиту от привязки к CD (при условии, что она там есть), то защищенное приложение будет успешно запускаться с жесткого диска (Zip-накопителя), но вот "закатать" его на болванку, увы, не получится. Правда, если защищенные файлы каким-либо образом "подрихтовать" (например, сжать любым архиватором), то перенос на болванку CD-R пройдет без ошибок, но… ведь это уже совсем не то, верно?
Таким образом, причина столь странного поведения защиты лежит отнюдь не на программном, а физическом уровне. Это самый "крутой" антиотладочный прием, которой мне только доводилось когда-либо встречать! Действительно, с точки зрения хакера, не обремененного сложным измерительным оборудованием, привод CD-ROM представляет собой "черный ящик", работающий приблизительно по такому же принципу, как и любой другой накопитель. Даже если снять с него крышку, мы все равно ничего не увидим кроме переплетений проводов и нагромождений микросхем. Единственное, что остается — вдумчиво перечитывать стандарты. Ведь если защита работает на всех (или хотя бы подавляющем большинстве) моделей приводов CD-ROM, то она должна обязательно опираться на те или иные стандартные свойства/особенности/характеристики!
Вот, допустим: " A regular bit pattern fed into the EFM encoder can cause large values of the Digital Sum Value in case the merging bits cannot reduce this value (see annex E). The scrambler reduces this risk
by converting the bits in byte 12 to 2 351 of a Sector in a prescribed way" ("Регулярные битовые шаблоны, "скормленные" EFM-декодеру могут вызвать большие значения DSV, неустранимые merging-битами. Скремблер сокращает риск этого путем преобразования бит с 12- по 2.351 байт сектора определенным образом")[13]. Если вы все еще продолжаете думать, что диски CD-ROM идеальные носители для хранения исполняемых файлов и баз данных, то вы глубоко заблуждаетесь. Лазерные диски изначально разрабатывались для записи музыки и лишь ценой больших инженерных "извращений" согласились хранить бинарные данные. Обратите внимание на выделенные полужирным шрифтом слова. Скремблер не гарантирует, что записанные данные смогут читаться, он лишь снижает риск образования неблагоприятных (с точки зрения привода) последовательностей до разумного минимума. Тем не менее, если постараться, то вполне можно создать пару файлов, напичканных этими самыми наиболее неблагоприятными последовательностями по самую завязку. Теоретически их можно прочесть, но с этим справятся лишь наиболее качественные модели приводов CD-ROM, а остальные дадут ошибку.
Рассмотрим следующую комбинацию: 04 B9 04 B9 04 B9… Обратившись к таблице EFM-перекодировки найдем, что 04 преобразуется в 01000100000000, а B9 — 10000000001001. Попробуем теперь их записать вместе: 01000100000000 ххх 10000000001001 yyy 01000100000000, где xxx и yyy — merging-биты. Поскольку, 04 содержит в своем "хвосте" восемь нулей, а B9 начинается с единицы, то единственной возможной комбинацией для первой партии merging-бит будет 100. Соответственно, поскольку B9 кончается на единицу, а 04 имеет в своей голове всего один нуль, то единственно подходящей комбинацией для второй партии объединяющих бит окажется 000.
А теперь изобразим это графически и вставим разработчикам CD-ROM хороший "пистон".
Смотрите (см. рис. 9.70х0024)! Значение DSV оказывается резко отрицательным! То есть, попросту говоря, питыpit'ы преобладают над лендамиland'ми и поверхность диска становится темной как "негр". Как следствие —– следящее устройство сбивается с дорожки из-за недостаточного количества света, попадающего в фотоприемник. Самое интересное, что по стандарту такие комбинации битов читаться и не обязаны (хотя некоторые модели приводов с ними все-таки справляются). Вот вам и надежное устройство для хранения данных! В силу природы своих конструктивных особенностей, лазерные диски способны хранить лишь некоторые.
Рис. 9.7. унок 29 0х024 Физическое представление последовательности 04 B9 04 при записи
Конечно, если просто создать файл, битком надбитый "\x04\xB9\x04\xB9…" его запись на болванку CD-R и последующее чтение пройдут без проблем, ведь поток записываемых данных предварительно обрабатывается скремблером! Грамотно выбранный алгоритм скремблирования не должен допускать эффективного обращения, в противном случае злоумышленник может прогнать наиболее неблагоприятные регулярные последовательности через "антискремблер" и тога при повторном скремблировании они запишутся на диск в своем исходном виде. Теперь собственно "пистон". Алгоритм скремблирования, используемый приводами CD-ROM, такое обращение как развполне допускает! Все, что понадобится дляна написания антискремблера —– это пара вечеров свободного времени и сам стандарт ECMA-1320[Y199] [n2k200] . Поскольку, алгоритм скремблирования базируется на функции XOR, то повторное скремблирование уже обработанных скремблером данных, возвращает их в исходный вид. Благодаря этому обстоятельству, мы сможем обойтись и одной функцией —– функцией скремблера.
Прогнав через скремблер защищенные файлы мы с не без удовлетворения обнаружим, что они содержат они по крайней мере одну очень неблагоприятную последовательность, значение DSV которой резко отрицательно (реже —– резко положительно).
В общем, категорически не равно нулю. Дополнив скремблер функцией подсчета DSV (подробности о ее реализации см. в ECMA-1320), мы получим автоматический сканер защит, основанныйх на "слабых" секторах. Wow! Разве не "круто"?! Если внутри защищенных файлов обнаружатся те или иные неблагоприятные последовательности, то можно и не пытаться их копировать на болванку CD-R —– все равно из этой затеи ничего не получится.
Хорошо, но как нам объяснить тот факт, что эти же самые неблагоприятные последовательности успешно читаются с оригинального диска?! Чтобы ответить на этот вопрос, нам придется забраться в самые дебри спиральных дорожек лазерного диска. Труден и опасен будет этот путь! Вас станут отговаривать и предостерегать. Вот, например, цитата из одного реферата неизвестного автора: "…на самом деле все еще интереснее, т. к. в дополнение к секторам определяются секции того же полезного размера, но с несовпадающими границами, причем часть адресов является адресами секторов, а другая —– адресами секций. Но об этом лучше сразу забыть .;)". "Смайлик" (символ с улыбочкой) на конце этих строк очень сильно возбуждает и заставляет перечитывать и перечитывать сухие строчки стандарта (поскольку, ничего более информативного под рукой, увы, нет). Так или иначе (на худой конец обратитесь посетитексм. форуму на сайте http://club.cdfreaks.com) мы выясним, что границы секторов и фреймов могут и не совпадать, —– сектор может начинаться с 0, 4, 8, 12, 16 или 20-го байта по счету! Изменение стартовой точки неизбежно изменяет и DSV первого фрейма, —– вот тут-то и начинается самое интересное. Если количество бинарных единиц фрейма нечетно, то второй фрейм инвертируется (то есть питыpit'ы и лендыland'ы меняются местами), в противном случае последующий фрейм идет так, как он есть. Благодаря этому становится возможным подобрать такую регулярную последовательность, которая окажется вполне благоприятной для одной из точек входа, и крайне неблагоприятной для всех других.
К сожалению, пишущие приводы"писцы" все еще не позволяют выбирать произвольную точку входа и назначают ее самостоятельно по своему усмотрению. Хорошие пишущие приводыписцы (типа Plextor) выбирают точку входа так, чтобы значение DSV сектора было минимальным по модулю (и потому позволяют копировать защищенные диски без проблем). К сожалению, подавляющее большинство остальных моделей слишком "тупы" и задача минимизации DSV им оказывается "не по зубам". Они либо вовсе не пытаются вычислить правильную точку входа, либо же вычисляют ее неправильно. Как следствие —– при чтении скопированных защищенных дисков возникает ошибка!
Тем не менее, "продвинутые" копировщики (к которым, в частности, относится Clone CD) такие защиты уже давно обошли. Как они ухитряются это делать? Подготовив образ сектора для "нарезки" в "сыром" виде, они слегка уродуют его содержимое, рассыпая тем самым неблагоприятные последовательности "в пух и прах" (искажение одного бита исходных данных вызывает драматические изменение данных после скремблирования!). Корректирующие коды (ранее подготовленные для не изуродованного содержимого сектора) при этом не изменяются. В результате, чтение записанного таким образом сектора дает ошибку и приводу приходится ее исправлять по избыточной информации, содержащейся в корректирующих кодах. После исправления, сектор вновь возвращается в неискаженный вид.
Достоинство такого подхода заключается в том, что копия защищенного диска, содержит ослабленный защитный "организм", свободно дублируемый в "сыром" режиме. Штатное копирование, правда, будет приводить к ошибке, поскольку честные копировщики помещают на диск уже "исправленные" сектора. С другой стороны, копировщики, записывающие сектора "как они есть" оказываются не в состоянии отличить умышленные искажения от простых физических ошибок чтения. Запись неисправленного сектора приведет к увеличению числа ошибок, и при попытке снять копию с копии мы рискуем получить вообще не читаемый дубликат , (что есть большой недостаток!).
Какой из этого выход? Читаем сектор, исправляем его, прогоняем через сканнер и, если в нем обнаружитьсяобнаружится так или иная неблагоприятная последовательность, умышленно изменяем в нем несколько бит. Таким образом, ошибки копирования больше не будут накапливаться!
[1] ATIP (Absolute Time In Pre-Groove) — информация о реальном производителе CD-R/RW носителя, максимальной разрешенной скорости записи и максимальную емкость диска. — Ред.
[2] EDC/ECC (Error Detection Code/Error Correction Code — коды обнаружения и исправления ошибок. — Ред.
[3] Автор имеет в виду Mac OS (Macintosh Operating System) — операционную
систему фирмы Apple Computer для ПК Macintosh — Ред.
[4] в Красной Книге, соответствующей стандарту ECMA-130, данное поле именуются FRAC, а в SCSI Multimedia Commands/ATAPI DVD Devices – Frame, что создает определенные неудобства и терминологическую путаницу.
[5]
см. также техническую заметку Q137247 из MSDN "IOCTL_SCSI_MINIPORT and IOCTL_SCSI_PASS_THROUGH Limitations"
[6]
"Приблизительно" —– потому что на некоторых приводах Ahead Nero Нерон вообще ничего не выдает
[7]
"Древние" приводы были слишком простыми устройствами и на декодирование субканальной информации — — между прочим, размазанной по большой поверхности диска! — им требовалось определенное время, в течении которого оптическая головка успевала отъехать по спиральной дорожке далеко в строну, и потому при попытке позиционирования на начало трека, какое-то количество секторов оказывалось неизбежно пропущенным! Вот и пришлось добавить к началу всякого трека несколько витков "пустой" информации, чтобы компенсировать выпадения значащих секторов
[8] vs. — versus
(лат.) — против. — Ред.
[9]
Палетка (от франц. palette — пластинка, планка), начерченная на прозрачной бумаге, стекле или целлулоидной пластинке сетка линий, образующих квадраты известных размеров, при помощи которых определяется площадь участков на плане или карте. — Ред.
[10]
EAX := 1508h см. Interrupt List By Ralf Braun
[11]
Кстати, это очень хорошая функция и с ее помощью Win32-приложения могут сделать все то, что разрешается делать приложениям MS-DOS (бесконтрольный доступ к оборудованию, прерыванием и все такое).
[12]
Открытие диска в cooked-mode открытие осуществляется посредством функции CreateFile, вызываемой следующим образом: hCD = CreateFile ("\\\\.\\X:", GENERIC_READ,FILE_SHARE_READ| FILE_SHARE_WRITE,NULL, OPEN_EXISTING, FILE_ATTRIBUTE_NORMAL, NULL);, где X — буква, обозначающая логический диск
[13]
Выделение полужирным шрифтом сделано автором книги. — Ред.
[Y1]Здесь и далее, если это обозначение, то нужно привести полное написание копировщика. Хотя, на сколько я понимаю это полное название.
[n2k2]да, это полное его название
[Y3]Да, на названном вами сайте название приведено без пробела, т. е. как CloneCD. Наверное по всей книге следует поменять на такое написание или ваше правильное?
[n2k4]в разных источниках CloneCD именуются по разному…
[n2k5]заключат что?
[n2k6]просьба убрать отсебятину и вернуть все в исходный вид. Информация на гибком магнитном диске (флоппи диске, дискете) содержится на концентрических окружностях, называемых дорожками (tracks), расположенных на обеих сторонах дискеты и обслуживаемых головками чтения - записи (heads). Нижняя сторона дискеты обслуживается головкой 0, верхняя - комбинация из двух противолежащих дорожек на разных сторонах называется цилиндром (cylinder).
[n2k7]а чем "резец" не нравится?
[n2k8]"сам-то понял, что сказал?" (с) анекдот.
вернуть обратно
[Y9]Или я не врав в сноске это носитель ATIP?
[n2k10]да сносите пожалуйста ;)
[n2k11]тогда уж лучше дать ссылку на соответствующую главу книги, а вообще EDC/ECC это общепринятый термин.
[Y12]Может быть следует сделать пояснение (в виде сноски, примечания или как-то иначе) что такое MS WDB?
[n2k13]Microsoft Windows Debugger
[n2k14]краткость – сестра таланта, речевая избыточность – саксь и маст дай.
[n2k15]почему с "лазерных дисков", а не "дисков лазерных"? "жестких дисков", а не "дисков жестких"? "CD- ROM диски" звучит намного приятнее уху, а "с диском CD-R" это ни выговорить, ни прочитать ;(
[n2k16]это не повтор слов, это так задумано ;)
[n2k17]ну не говорят так! cdfs-драйвер, ndis-драйвер, видео-драйвер…
[n2k18]нету такого сектора!
[n2k19]замечательно! directory у вас переводится как каталог, а catalog тогда что? тоже каталог? или директория? вернуть обратно как было
[Y20]"Ниспадающий бокс" это "Выпадающее меню" или "Раскрывающийся список" уточните что это?
[n2k21]dropdown
[n2k22]это они (треки) в сессии, но сессия "их".
[Y23]Впереди поставьте уточняющее слово (поле, значение или?). Или это в смысле "сессия"? Исправьте как надо. Если это программный элемент, то следует выделить стилем "Courier".
[n2k24]можно и курьером. session – поле, но это искажает смысл. "поле Session" никогда не бывает последним, а вот session – очень даже может быть!
[n2k25]покажите мне "area lead-in" и я съем свою шапку. почему "выводная область", а не "область выводная"?
[n2k26]грубая ошибка. тогда уж не области, а указателя на.
[n2k27]здесь только полям
[n2k28]ну вот, уже дисководом обозвали, так мы и до перфоратора доберемся
[n2k29]оптимальный это по определению наилучший. поздравляю. вы как редактор в моих глазах очень возросли. ладно бы вы это просто пропустили, но вы исправили правильное, на заведомо ложное. короче говоря, ничем иным кроме нахальным издевательством над собой я это объяснить не могу, а потому за себя не отвечаю!
[n2k30]это действительна та Джульета из той бессмертной пьесы.
[Y31]На рисунке 1.8 обозначено P-FRAC и соответственно A-FRAC.
В таблице все верно?
[n2k32] добавил сноску
[Y33] Проверьте нумерацию битов на рисунке. На мой взгляд на рисунке ошибки. 96, указанных на рисунке бит, должно быть распределено так: 0—3, 4—7, 8—79, 80—95.
[n2k34]рисунок выполнен в полном соответствии со стандартом ECMA-130 (см. стр. 30). 0 и 97 это не номера битов, а границы пакета, так что здесь все правильно.
[Y35]Это фреймо-секунды, просто фреймы или у вас все верно?
[n2k36]да, секунды здесь лишние
[Y37]Распишите аббревиатуру MSF и LBA (сделайте пояснение).
[n2k38]MSF – Минуты Секунды Фреймы, LBA – Logical Block Address, в тексте кстати говоря, такая расшифровка есть, только на ней не акцентируется внимание.
[n2k39]не четыре, а четырнадцать ;) границы EFM-слом никак не размечены и данные представляют собой сплошной битовый поток…
[n2k40]CloneCD это уже имя собственное, зачем же постоянно добавлять уточняющее существительное?
[n2k41]если уж вы исправляете "любопытное" на "любопытная", то нужно изменить и "одно". это во-первых. теперь по вторых: скажите, пожалуйста, а каким таким образом можно отличить экспортируемую функцию от… экспортируемой таблицы например? мы имеем лишь public-имя, которое может быть всем, чем угодно, и "функция" появляется позднее, когда мы уже заглянули в дизассемблер…
[n2k42]"Эдик пошел за пивом". обязательно что ли добавлять "человек Эдик"? ;)
[n2k43]система или шифр Вернама, код описывает правила построения алфавита, шифры работают с отдельными битами, буквами, символами. коды оперируют
лингвистическими элементами (слоги, слова, фразы).
[n2k44]"полученные дизассемблером из того же Clone CD". морковку с грядки вы тоже получаете? ;)
[n2k45]"выполнение операции идет кусками" это еще более неправильно, чем "ксоренье", тогда уж "то, что скремблирование осуществляется 32-битными…"
[n2k46]скрипит прочно вошел в программистский язык, так что можно давать его и без перевода
[n2k47] слишком длинно. русский язык _позволяет_ создать глагол от XOR, и пренебрегать мощью великорусского языка нехорошо. "ксорит" сейчас обще употребляемый термин. язык это не застывшая статуя и не икона на стене. это весьма подвижная и непрерывно изменяющаяся сущность…
[n2k48]может быть, тогда и 2 + 2 записывать как + 2 и 2?
[n2k49]насколько "недавно"? ;)
[Y50]На рис. 1.20 не обозначено "encoder C2". Есть только подпись "C1 encoder". Проверьте нет ли ошибки.
[n2k51]да, здесь действительно была ошибка
[Y52]Распишите аббревиатуру и поясните что это такое.
[n2k53]program [memory] area. описана ниже
[Y54]Распишите аббревиатуру и поясните, что такое ATIP. Во введении я привел это именно то или? "ATIP (Absolute Time In Pre-Groove) — информация о реальном производителе CD-R/RW носителя, максимальной разрешенной скорости записи и максимальную емкость диска".
[n2k55]вы совершенно правы
[n2k56]gnu это "Gnu Not Unix", это не стандарт. и ни каким боком не бесплатного. свободного – это да. но эта свобода очень сильно напоминает свободу тов. Сталина, лицензий в рамках GNU-сообщества куча (эта вроде GPL), но мне в лень в них разбираться, ибо я не юрист по профессии и ничерта там все равно не понимаю, к тому же на территории РФ никакой силы они не имеют.
[Y57]Что такое GNU? Может быть следует сделать примерно такую сноску: "Слово GNU понимается как стандарт бесплатного программного продукта, а GNU лицензия — это лицензия, распространяемая с подобным программным продуктом".
[n2k58]контр пример: "советская схема" (например, телевизора), или "схема советов"
[n2k59]кончайте издеваться, да?!
[Y60]Проверьте нет ли ошибки в написании названия кодов.
[n2k61]а хрен его знает, он в разных источниках зовется по разному
[Y62]Что это? Приведите электронный адрес.
[n2k63]бросайте свой каменный топор и слезайте с медвежьей шкуры… оглянитесь вокруг… уже все давно знают, что слово "гуглить" обозначает "поиск в интернете"…
[Y64] При ссылке на книгу или статью надо так и писать, указывая при этом: издательство, год и может быть количество страниц.
[n2k65]кто вам сказал?
[Y66]После листинга в тексте или в стиле "Замечание" поясните, что такое "стандарт ECMA-130". Возможно распишите аббревиатуру.
[n2k67]раньше уже объяснилось. сколько можно?!
[Y68]Проверьте запись. Нет ли ошибки? Что означает "+=" ? Кроме того, проверьте в листинге 1.17 запись "++i".
[n2k69]ошибок нет
[Y70]Проверьте ссылку.
[Y71]Проверьте ссылку. Была ошибка.
[Y72]Проверьте ссылки на рисунки был сбой в нумерации.
[Y73]Поясните, что это такое и почему с заглавной буквы, если это название накопителя?
[n2k74]все правильно
[Y75]Что это за имя такое. Здесь нет ошибки?
[n2k76]все правильно
[Y77]Впереди поставьте определяющее, уточняющее слово. Наверное это функция, а может быть и команда?
[n2k78]а может быть и макрос ;) вам оно надо? если GetProcAddress ведет себя как GetProcAddress – какая хрен разница что это такое…
[Y79]Аналогично предыдущему вопросу.
[n2k80]аналогично предыдущему ответу
[Y81]Не очень удачное название раздела
[n2k82]не хуже всего остального
[n2k83]ага, сразу после главы посвященной ECC/EDC кодам дается их расшифровка. для склеротиков, не иначе…
[Y84]Ссылка должна бать сделана, например, так: "см. раздел "Доступ посредством ASPI" главы 2". Или удалите эту ссылку в не куда.
[n2k85]выкиньте свой англ. нахрен или не пытайтесь им щелолять. врапер по жизни был оберткой. даже на курсах английского рассказывают анекдоты про мексиканцев, которые едят сникерсы вместе с врраперами
[Y86]Ссылка сделана не верно. Нужно указать название раздела и номер главы или удалить ссылку.
[Y87]Выделения сделаны красным? Почему? Если надо выделить, то выделяете полужирым.
[Y88]В тексте нет ссылки на листинг.
Допишите какой- то переходной текст перед шапкой листинга 3.4 и вставьте ссылку.
[Y89]Что значит с нашего сервера? Наверное сервера автора? Кроме того нужно указать адрес сервера. А почему бы эту программу не поместить прямо на компакт-диск к этой книге?
[Y90]В тексте поясните, что означает выделенная строка в листинге 3.5.
[n2k91]очевидно это место сбоя.
[Y92]Проверьте. Нет ли ошибки. Хорошо бы сделать уточнение в стиле "Примечание". Кроме того, если все верно внесите в индекс "Ординалы".
[n2k93]ошибки нет.
[Y94]Поясните что это за понятие. Или ошибка "золоченные" хотя и это тоже не понятно.
[n2k95]все правильно
[Y96]Желательно написать издательство, год издание и количество страниц.
[n2k97]смысл?
[Y98]На следующие два рисунка 3.5 и 3.6 в тексте нет ссылок. Вставьте ссылки и, возможно, переместите рисунки сразу же после ссылок.
[n2k99]ссылок нету и не будет.
[Y100]Все функции, команды (все что относится к программе) выделяется Courier. Здесь это что? Нужно выделять или нет?
[Y101]Не знаю надо ли выделять курьером (Courier) значения? Если это относится к программному коду, то надо.
[Y102]Впереди необходимо поставить поясняющее слово (оператор, функция или …). Соответственно выделять курьером или нет?
[Y103]Как правильно пишется Sense Info? (У Вас: то "sense info", то "Sense Info", то "SENSE INFO". Надо сделать хотя бы одинаково по всей книге. Как правильно?). одинаково не получится, в разных источниках оно пишется по разному
[Y104]В таблице некоторые ячейки выделены серым цветом. Надо пояснить, что это выделение обозначает.
[Y105]Что такое "бряк"? Если это жаргон, то как это на нормальном языке?
[n2k106]жаргон. как на нормальном языке не скажу, иначе вы опять возьме это в круглые скобки.
[n2k107]это и ниже когда-то было подрисуночной надпись.
вернуть на место все как было…
[Y108]Распишите в скобках аббревиатуру.
[n2k109]что такое аббревиатура? моя не грамотная, моя вас не понимает.
[n2k110]вы это… прежде чем править правильное на неправильное, вы хотя бы посмотрели как сама M$ его пишет, вот вставляю из буфера обмена " Windows Me DDK", как вы видите 'e' строчная. вернуть всю "ME" на "Me"
[Y111]Распишите аббревиатуру. Что это? Документ или что-то другое. Напишите определяющее слово.
[n2k112]если аббревиатуры постоянно расписывать, зачем они нужны? скажите, вы считаете, что фраза "обратитесь к Библии". что, нужно обязательно добавлять, обратитесь к книге Библии, при том, что библия это вообще-то книнга, а MSDN это Network – т.е. определяющее слово уже входит нее!
[n2k113]нахрена расшифровывать общеупотребимые сокращения?!
[Y114]Добавьте поясняющее, уточняющее слово. Выделять ли это Курьером?
[n2k115]новая языковая находка! поздравляю!
[n2k116]ну нихрена же себе! еще и расшифровка и перевод. это для особо тупых да?!
[Y117]"В-четвертых" либо пропущено, либо этот пункт должен быть "в-четвертых".
[Y118]Написание структур у Вас везде в верхнем регистре, а здесь нет. Это верно?
[n2k119]все правильно
[Y120]LU это Logical Unit или что-то другое? Поясните.
[n2k121]там написано
[Y122]На рисунок в тексте книги нет ссылки. Вставьте.
[Y123]Перед этим требуется поясняющее слово (документ, каталог или …?).
[n2k124]тут же написано "см.", т.е. "смотри", вот посмотрите и узнаете что это такое ;)
[n2k125]интерфейс вы поставите сами в своем редакторском примечании. пусть над вами все смеются, но нехрен меня выставть идиотом. вы хоть оригинал смотрели? "…this specification describes the API…" где вы здест видите интерфейс?!
[n2k126]я же просил вас это убрать. просьбы на вас, как видно не действуют ;(
[Y127]Напишите уточняющее, определяющее слово.
[n2k128] не напишу, ибо это будет слоблудие, граничащее с речевым поносом
[Y129]Вставьте уточняющее, поясняющее слово.
[n2k130]учите английский. он рулез. там же написано черным по белому. спецификатион. нахрена повторить это два раза?!
[n2k131]проснулись! поздравляю!
[n2k132]потрясающая врезка! а что "внимание" в тексте оставит была не судьба? а такое крылатое выражение как "по причинам не зависящим от", вам не говорит, что "указатель на" это не ошибка, а так задумано?
[Y133]Добавьте уточняющее, поясняющее слово (тело файла или ?).
[Y134]Добавьте уточняющее, поясняющее слово. Если это относится к программу коду, то нужно делать в стиле Courier.
[n2k135]см. в словарь. оксфордовский. а потом спрашивайте.
[Y136]Добавьте поясняющее слово.
[n2k137]там их целых два. даже три! мало?!
[Y138]Распишите аббревиатуру.
[n2k139]не расшишу. нахрен мне надо чтобы надо мной смеялись? вы бы еще КПД попросили расписать.
[Y140]Впишите поясняющее слово.
[n2k141] рррр!
[n2k142]"вошел в двом посредством двери". всем так и буду говорить, что одни знакомый редактор утвердал, что именно такой путь правильный, а "вошел в дом через дверь" – неверно.
[n2k143]да… плохо не знать английский… скажите мне, а чем "Interrupt list" от "списка прерываний отличается"?
[n2k144]позвольте мне настоять за слове "задница", это уже в конце вопрос принципа.
[n2k145]если вы не понимаете юмора, то это не значит, что его не понимают и остальные. "оно" это то, которое не тонет.
[Y146]Наверное не помешает написать где этот список взять.
[n2k147]догадайтесь с трех раз ;) в гугле набить религия не позволяет, да? кроме того, что у тех, кому он нужен, он уже есть
[Y148]Поставьте впереди уточняющее поясняющее слово (функция, команда или …).
[n2k149]можно обойтись и без поясняющих слов, ибо и так все понятно.
[n2k150]теперь я понял почему windows такая большая ;(
[Y151]Почему все на русском языке? Программа рускоязычная или нет? Если нет, то нужно привести истинные названия вкладок, меню и т. д.
[n2k152]программа поддерживает многоязычный интерфейс
[n2k153]архиватор вообще-то это tar и от него производные. тот факт, что zip, arj и другие совмещают в себе функиции архиватора и упаковщика еще не дает право называть чистый упаковщик архиватором.
[n2k154]вот и soft-ice архиватором обозвали ;(
[n2k155]на кой хрен такой перевод?! вы еще в римские цифры переведите – от них больще пользы.
[n2k156]блесяще!
[n2k157]вообще-то 16, но все равно нахрен?!
[Y158]Как правильно называется программа? У Вас то "Now", то "NOW", то без восклицательного знака, то с ним. Я нашел такое "Stomp RecordNow MAX" может быть это верное. Должно быть везде одинаково и желательно официальное верное название (как на сайте производителя). Это касается всех названных программных продуктов. Проверьте и где надо исправьте.
[Y159]Хорошо бы расписать и RAW.
[n2k160]за этим в оксфордовский словарь
[Y161]Ссылка на что? Листинг, раздел, главу? Какие? Где?
[Y162]Было в байтах. Судя по листингу Кбайт. В листинге верно или?
[n2k163]Кбайт
[Y164]Здесь пропущено слово "из строя"? или?
[Y165]Ссылка на что?
[Y166]Что это за запись? Если листинг, то должно быть название.
[Y167]Название истинно? Или "прикол"?
[n2k168]жаргон-с
[Y169]Это программа, утилита или?
[n2k170]чем программа отличается от утилиты?
[n2k171]с каких это пор играются поврежденные mp3 файлы? ;)
[n2k172]что за формат дисков с mp3? какой комитет его курирует?
[n2k173]не надо править то, что в чем не разбираетесь или по крайней мере внимательно читайте словарь. "читающие устройство" – это cd-rom или типа того. "read engine" это компонент программного обеспечения блока микропроцессорного управления этого самого cd-rom'а ответственный за декодирование структур данных высших уровней абстракции.
на русский язык это не переводимо (во всяком случае нормативным языком).
[Y174]Флажок верен? Проверьте.
[n2k175]сойдет и "флажок"
[Y176]Сюда не плохо бы вписать сообщение об ошибке вместо многоточия или вообще удалить ссылку на программу Nero.
[Y177]Поменял X на N и Y на M чтобы не путать ранее встречающийся "X-сектор" c нынешнем "сектор Х".
[n2k178]ок
[Y179]В текст нужно обязательно вставить ссылку на рисунок, такую "(рис. 6.23)".
[Y180]Уточните ссылку. Может это разд. "Защиты, основанные на "слабых" секторах" 9-й главы? Или я не прав? Вобщем уточните.
[Y181]Может "прожига", а то получается "масло масленное".
[n2k182]"прожигать" привод нельзя, можно "прожигать" ПЗУ, но "прожигаемые" ПЗУ в приводах не применяются. а по поводу масла – тут виноват не я, а архитекторы приводов!
[Y183]Такого раздела нет. Может имеется в виду разд. "Защиты, основанные на "слабых" секторах" главы 9 или разд. "F1-фрейм" главы 1, где есть упоминание о слабых "секторах"?
[Y184]Далее в скобках приведите перевод или лучше напишите по-русски, а англ. возьмите в скобки.
[n2k185]адекватный перевод на русский отсустует.
[Y186]Здесь было что-то пропущено или все верно?
[n2k187]все ок
[Y188]Проверьте название. Оно должно быть точным — вплоть до регистра (верхний или нижний) слов наименования.
[n2k189]проверил – все ок.
[Y190]Наверное, имеется ввиду утилита из Norton Utilities "Disk Doctor". В любом случае следует сделать пояснение в сноске.
[n2k191]не обязательно нортон, докторов было много…
[Y192]В названии файла видимо опечатка должно быть не "rask.iso", а "track.iso"?!
[n2k193]да, вы правы
[Y194]Поясните пожалуйста текст приведенный в сноске.Что там за ссылка и на что она сделана?
[n2k195]
знаменитый Interrupt List от Ральфа Брауна – у всякого хакера он всегда под рукой. прерывание известно, функция указана – а большего и не надо
[Y196]Что такое IOTCL? Желательно пояснить и добавить уточняющее слово.
[n2k197]IO-ConTroL, вообще-то это коды (управляющие), а пояснения даны в главе, посвященной интерфейсам взаимодействия. если все сокращения постоянно расшифровывать то на кой они нужны?!
[Y198]Кого ее? Напишите конкретно.
[Y199]Исправил на 130. У Вас было 120. Верно сделал?
[n2k200]да, вы правы
Защиты, основанные на временных характеристиках чтения
Скоростная диаграмма чтения, — вероятно наиболее легко измеряемая, но в то же время и наиболее уникальная характеристика диска, значительно варьирующаяся от одной болванке к другой. Проведем простой эксперимент: возьмем какой-нибудь компакт-диск, сделаем его копию, а затем сравним скоростную диаграмму чтения копии и оригиналом. Результат, полученный автором, иллюстрируют два следующих рисунка, приведенные далее (в роли эталонного диска выступил сборник альбомов "Агаты Кристи", в роли пишущего привода — PHILIPS CDRW 24000; за построение графиков и копирование дисков отвечала программа Alcohol 120%, а само копирование осуществлялось на болванку Imation 48x).а
б

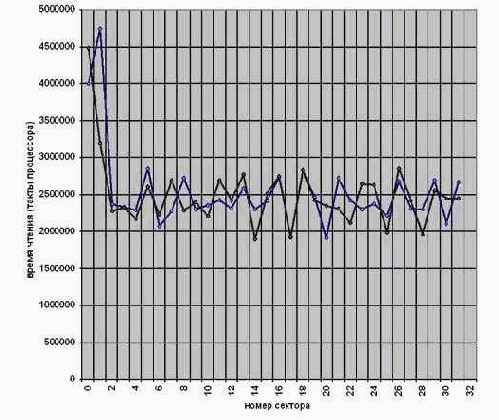

Рис. 9.2.унок 24 0х026,0х027 Скоростные диаграммы чтения оригинального диска (а) и его копии (б)
Почувствуйте, как говорится в одной рекламе, разницу! Не все диски одинаковы! Причем, они очень сильно неодинаковы, — и отличия между ними видны даже "невооруженнымому глазому!"! Как это можно использовать для защиты программ? Выделяем на временной кривой ряд узловых точек, которые соответствуют "пикам", "провалам" или отсутствию таковых на заданном отрезке. Затем преобразуем их в код характеристик, памятуя о том, что в процессе эксплуатации диска (а так же чтении диска в других приводах) профиль кривой будет значительно меняться: одни изломы могут исчезать, а другие — появляться. Поэтому, для идентификации диска придется применить алгоритм нечеткого сравнения, то есть даже при совпадении нескольких узловых точек диск считается оригинальным. Конечно, чем мягче критерии отбора, тем больше вероятность того, что "левая" копия будет принята за правильную. Чрезмерно жесткие критерии, напротив, вызывают "угарный мат" тех пользователей, "раздолбанные" приводы которых исказили временную кривую настолько, что оригинальный диск неожиданно перестал восприниматься ими. По опыту автора, хороший баланс между надежностью и стабильностью представляет отношение 3:10 — т. е.
если распознаны хотя бы три узловые точки из десяти, то диск считается оригинальным, ну и соответственно наоборот. В конечном счете, пусть лучше защита не заметит факта своего копирования, чем "обругает" законного пользователя.
Кстати, для построения временной диаграммы вовсе не обязательно работать с диском на сектором уровне, — ничуть не худший результат дает измерение скорости чтения отдельных файлов шатанными средствами (например, функцией frerad языка Си). Разумеется, это должны быть большие файлы. Настолько большие, чтобы гарантированно не уместиться в кэше и заставить операционную систему обращаться к диску, а не брать эти файлы из оперативной памяти. Минус этого решения в том, что для построения временной кривой вам потребуется прочесть, по крайней мере, половину диска (а это — время), поскольку "разрешающая" способность у файлового "измерителя" очень низка. С другой стороны, вам ведь все равно придется читать записанные на диск данные, не правда ли? так почему бы тогда не совместить приятное с полезным?!
Если же вы "закатываете" на диск пару небольших утилит, то, конечно, для привязки к диску лучше воспользоваться замером времени чтения отдельных секторов. Поскольку, в силу несовершенства технологических процессов длина секторов "плавает" в довольно широких пределах, то вместе с нею "плавает" и время, затраченное приводом, на их чтение — ведь линейная скорость вращения диска постоянна! Ну… практически постоянна. Лазерные диски, будучи по своей природе самосинхронизующимися устройствами, крайне неприхотливы к стабильности вращения привода. Главное, чтобы градиент изменения скорости был значительно ниже частоты следования питов и лендов (ведь, при пересечении границы каждого из них происходит автоподстройка генератора). Легко показать, что при постоянной угловой скорости вращения диска, его линейная скорость в процессе "раскрутки" спиральной дорожки неизбежно нарастает и, если не предпринять никаких мер, то на внешних секторах диска питы будут проноситься мимо лазерной головки с такой скоростью, что она попросту не успеет их считать.
Чтобы этого не произошло, в приводах CD- ROM используются специальные механизмы динамического регулирования, удерживающие линейную скорость вращения в заданных пределах. К тому же, конкретное значение линейной, равно как и угловой скорости вращения, нам не известно и его невозможно измерять с требуемой точностью. Но если скорость вращения диска неизвестна, то как прикажете определять длину сектора?
Давайте отталкиваться от того, что на коротком участке спиральной дорожки скорость вращения диска останется более или менее постоянной. Тогда, сравнивая точное время чтения соседних секторов, мы сможем приблизительно определить соотношение их длин. Действительно, если между двумя короткими секторами находится один длинный, то на графике возникнет резкий излом, изображающий собой "пик". Напротив, если длины трех или более секторов более или менее идентичны, то на графике образуется обширное "плато".
Результаты обследования одного из произвольно взятых дисков автора выглядят так (рис. 9.3). Эта "унылая изрытая горами местность", почему-то ассоциирующаяся с двуручной пилой, довольно капризна по своей природе. Повторный прогон программы с тем же самым диском никогда не даст полностью идентичный результат. Тем не менее, большинство пиков и впадин совпадают, и идентифицировать оригинальный диск все же возможно!

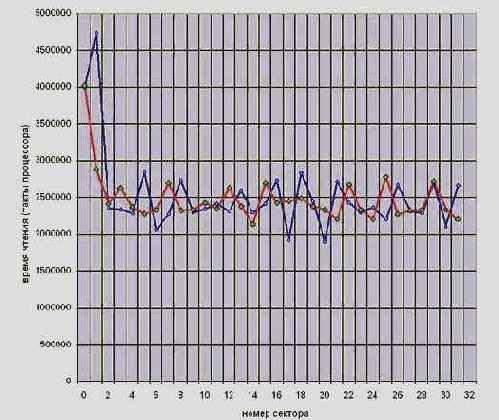

Рис. 9.3.унок 25 0x02F Узловые профили, полученные при двух прогонах одного и того же диска
А теперь давайте скопируем диск и попробуем сравнить его с оригиналом (рис. 9.4). Совсем другая картина! "Рельеф местности" до неузнаваемости изменился. Во-первых, вершины пиков категорически не совпадают. Во-вторых, у дубликата отмечается на удивление невысокое количество "впадин" (видать болванка хорошая попалась). И, наконец, в третьих, между 14 и 22 секторами, вместо огромного "трезубца", украшающего диск-оригинал, теперь раскинулась "протяжная равнина", "нахально" загибающаяся книзу.
Рис. 9.4.унок 26 0x030 Узловые профили двух различных дисков
Таким образом, измерение относительного времени чтения секторов, позволяет однозначно отличить оригинальный носитель от его копии. Причем, такое измерение легко осуществимо штатными средствами операционной системы и совместимо практически со всеми моделями приводов.
Защиты от пофайлового копирования диска (защиты уровня файловой системы)
Качественные и грамотно спроектированные защитные механизмы обычно содержат две независимых "линии обороны", работающих на секторном и на файловом уровнях соответственно. Защиты секторного уровня ориентированы на борьбу с посекторными копировщиками, копирующими весь диск целиком, то есть создающими его точную копию, а защиты файлового уровня, в свою очередь, предотвращают пофайловое копирование диска, равно как и выдирание с диска отельных файлов.Может показаться, что при наличии качественной секторной защиты, файловая защита абсолютно бесполезна (тем более, что все файловые защиты элементарно обходятся даже штанными копировщикам, такими, например, как RoxioCD Copier). Однако это не так! Невозможность создания точной копии диска еще не означает невозможности "грабежа" хотя бы части его содержимого. Никто не спорит, что часть меньше целого, но все же это лучше чем совсем ничего. Хотите наглядный пример? Пожалуйста! Защитные механизмы мультимедийных энциклопедий "Наутилус Помпилиус —– Погружение" и "Агата Кристи —– Виртуальный Концерт[Y188] [n2k189] "
работают лишь на секторном уровне, но никак не препятствуют пофайловому копированию содержимого диска на винчестер или другой CD. Конечно, полученная "копия" оказывается неработоспособной и при запуске мультимедийной оболочки защита, "смачно ругнувшись" на пиратскую копию, аварийно завершает свою работу. Тем не менее, с обоими дисками можно работать и без оболочки, поскольку все альбомы/фотографии/видео-клипы хранятся в открытом, незашифрованном виде в формате WAV/BMP/AVI соответственно. Даже неквалифицированный пользователь без труда "выдерет" понравившиеся ему файлы с диска и… сможет делать с ними все, что захочет!
Отсюда мораль: не стоит путать защиту носителя (лазерного диска) с защитой его содержимого. Для защиты содержимого существует множество путей…
Защиты, препятствующие проигрыванию диска в PC CD-ROM
Бытовые проигрыватели аудиодисков—– намного менее интеллектуальные устройства, нежели компьютерные приводы CD-ROM. Подавляющее большинство из них не поддерживает многосессионные диски и довольно терпимо относится к искажению TOC'a, поскольку игнорирует добрую половину его полейсодержимого. Таким образом, внося строго дозированные искажения в TOC, можно добиться того, чтобы с точки зрения CD-плееров диск выглядел нормально, но был не читаем на компьютерных приводах CD-ROM.Конкретные воплощения этой идеи выглядят довольно разнообразно. Вместо качественной музыки вам могут подсунуть специально созданную для компьютерного CD-ROM'a сессию данных, содержащую сильно сжатый MP3; могут скорректировать указатель на область Lead-outLead-Out область так, чтобы компьютерный CD-ROM прерывал воспроизведение через несколько секунд после начала проигрывания диска; могут исказить абсолютный стартовый адрес первого трека так, чтобы его LBA-адрес стал отрицательным… Во всех этих случаях нормальное использование диска на компьютерном приводе CD-ROM оказывается невозможным. Тем не менее, искаженный TOC защищенного диска может быть элементарно восстановлен (и чуть позже мы покажемстанет понятно как).
Защиты, базирующиеся на внесении неустранимых ошибок уровня C1/C2 —– в этом смысле гораздо хуже и для их взлома понадобиться привод, согласный не только обнаруживать ошибки, но и указывать на место их возникновения.
