Help для CorelDRAW Х3 (часть 2)

Имена слоя и порядок размещения

Можно переименовать слои, чтобы указать их содержимое, их позицию в порядке размещения или их взаимосвязь с другими слоями.
Кроме того, можно изменить место слоя в порядке размещения.

Изменение свойств слоя и порядка размещения

Для каждого слоя по умолчанию включены свойства отображения, редактирования, печати и экспорта, а по умолчанию отключено свойство слоя-шаблона. Эти свойства можно изменить в любое время. Для получения сведений о слоях-шаблонах см. раздел "Создание слоев."

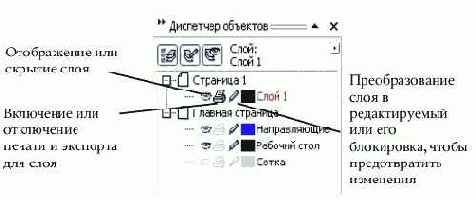

Значки слева от имени слоя позволяют изменять свойства слоя.

Отображение или скрытие слоя

1.

Выберите Инструменты Диспетчер объектов.

2.

Щелкните значок Показать или скрыть рядом с именем слоя.

Слой скрыт, если значок Показать или скрыть отображается серым.

•

Объекты, расположенные на скрытом слое, будут отображены в рисунке для печати или экспорта, если для слоя не будут отключены свойства печати и экспорта. Для получения дополнительных сведений см. раздел "Включение или отключение печати и экспорта для слоя."

•

Можно отобразить или скрыть слой, если щелкнуть правой кнопкой мыши слой в окне настройки Диспетчер объектов и нажать кнопку Видимый.

Свойства отображения

Свойства отображения контролируют видимость слоя в окне рисования. Можно отобразить или скрыть слои. При скрытии слоя можно определять и редактировать объекты других слоев. Кроме того, при скрытии слоя сокращается время обновления рисунка, когда он редактируется.

Свойства печати и экспорта

От свойств печати и экспорта зависит, будет ли слой отображен в рисунке для печати или для экспорта. Скрытые слои отобразятся в готовом материале, если будут включены свойства печати и экспорта.

Свойства редактирования

Можно сделать слой активным, чтобы для редактирования были доступны все слои или только активный слой. Кроме того, слой можно заблокировать, чтобы предотвратить случайные изменения объектов этого слоя. Когда слой заблокирован, невозможно выбирать или редактировать принадлежащие ему объекты.

Включение или отключение печати и экспорта для слоя

1.

Выберите Инструменты Диспетчер объектов.

2.

Щелкните значок Включить или отключить печать и экспорт рядом с именем слоя.

•

При отключении параметра печати и экспорта слоя содержимое слоя не отображается в рисунке для печати или экспорта, а также в режимах полноэкранного просмотра. Для получения сведений о полноэкранном просмотре см. раздел "Предварительный просмотр рисунка."

•

Можно также включить или отключить печать или экспорт слоя, если щелкнуть правой кнопкой мыши слой в окне настройки Диспетчер объектов и выбрать Печатаемый.

Задание параметров для слоя на главной странице

1.

Выберите Инструменты Диспетчер объектов.

2.

Щелкните правой кнопкой мыши слой и выберите Свойства.

Работа с инструментами страниц и макетов

Добавление горизонтальной или вертикальной направляющей

1.

Выберите Вид Настройка направляющих.

2.

В списке категорий выберите один из следующих пунктов:

•

По горизонтали

•

По вертикали

3.

Укажите необходимые параметры направляющей.

4.

Нажмите кнопку Добавить.

•

Направляющую можно также добавить путем перетаскивания из горизонтальной или вертикальной линейки в окне рисования.

Добавление наклонной направляющей

1.

Выберите Вид Настройка направляющих.

2.

В списке категорий Направляющие выберите Направляющие.

3.

В списке Задать выберите один из следующих пунктов:

•

2 точки - создание направляющей по двум заданным точкам

•

Угол и 1 точка - определение точки и угла. Направляющая проходит через точку под заданным углом.

4.

Выберите единицу измерения в списке.

5.

Укажите координаты X и Y, а также при необходимости угол.

6.

Нажмите кнопку Добавить.

Добавление, переименование и удаление страниц

В CorelDRAW можно добавлять страницы в рисунок, переименовывать их и удалять по одной или все сразу. Можно также перемещать объекты из одной страницы в другую.
Можно использовать вид порядка страниц для управления страницами во время просмотра содержимого страницы. Вид порядка страниц позволяет изменять порядок страниц, а также копировать, добавлять, переименовывать и удалять страницы.
Вид порядка страниц

Добавление страницы

1.

Выберите Макет Вставить страницу.

2.

Введите количество страниц, которое необходимо добавить, в поле Вставка страниц.

3.

Выберите один из следующих параметров.

•

До

•

После

Если необходимо вставить страницу перед или после любой страницы, кроме текущей, введите номер страницы в поле Страница.

•

Находясь на первой или последней странице, страницу можно добавить путем нажатия кнопки Добавить страницу в окне документа.

•

Можно также выбрать место вставки страницы, щелкнув правой кнопкой мыши вкладку страницы в окне документа и выбрав Вставить страницу после текущей или Вставить страницу перед текущей.

Добавление заготовок направляющих

1.

Выберите Вид Настройка направляющих.

2.

В списке категорий Документ, Направляющие выберите пункт Заготовки.

3.

Выберите один из следующих параметров.

•

Заготовки Corel

•

Пользовательские заготовки

4.

Настройте параметры направляющей, установив соответствующие флажки.

При выборе параметра Пользовательские заготовки укажите значения в областях Поля, Столбцы или Сетка.

5.

Нажмите кнопку Применить заготовки.

Использование линеек

Можно отобразить линейки в окне рисования для более удобного и точного рисования, задания размера и выравнивания объектов. Можно скрыть линейки или перетащить их в другое положение в окне рисунка. Параметры линейки можно настраивать так, чтобы они соответствовали вашим потребностям. Например, можно определить начало координат линейки, выбрать единицу измерения и задать количество меток или делений, которые отображаются между метками целых единиц.
По умолчанию CorelDRAW использует одинаковые единицы для линеек, двойных расстояний и перемещения. Можно изменить значения по умолчанию и задать разные единицы для этих и других параметров. Для получения сведений о перетаскивании см. раздел "Расположение объектов."

Использование растрового изображения в качестве фона

1.

Выберите Макет Фон страницы.

2.

Выберите параметр Растр.

3.

Нажмите кнопку Обзор.

4.

В списке Тип файла выберите формат файла.

5.

Укажите папку, в которой хранится файл.

6.

Дважды щелкните имя файла.

7.

Выберите один из следующих параметров.

•

Связанный – растровое изображение связывается с рисунком так, что изменения, вносимые в исходный файл, отражаются в фоновом растровом изображении

•

Встроенный – растровое изображение встраивается в рисунок так, что изменения, производимые с исходным файлом, не отражаются в фоновом растровом изображении

Если необходимо, чтобы фон распечатывался и экспортировался вместе с рисунком, установите флажок Распечатать и экспортировать фон.

8.

Выберите один из следующих параметров.

•

Размер по умолчанию - использование текущего размера растрового изображения

•

Особый размер – настройка размеров растрового изображения. Введите значения в полях Г и В.

При необходимости задать непропорциональные значения высоты и ширины снимите флажок Сохранить пропорции.

•

Если растровое изображение меньше страницы рисования, оно располагается мозаикой по всей странице рисования. Если растровое изображение меньше страницы рисования, оно обрезается, чтобы уместиться в нее.

•

Фоновое растровое изображение не является объектом и не может быть отредактировано.

Использование сплошного цвета в качестве фона

1.

Выберите Макет Фон страницы.

2.

Выберите параметр Сплошной.

3.

Откройте меню выбора цвета и выберите цвет.

Использование стиля макета

1.

Выберите Макет Параметры страницы.

2.

В списке категорий Страница выберите Макет и включите параметр Макеты.

3.

В списке выберите название производителя.

4.

В списке выберите требуемый стиль наклейки.

Если необходимо настроить стиль наклейки, щелкните Настройка наклеек и отрегулируйте размер, поля и количество наклеек на каждом листе.

Если требуется сохранить специальный стиль наклейки, нажмите кнопку Добавить и введите новое имя стиля наклейки в поле Сохранить как.

•

Если рисунок содержит несколько страниц, стили наклеек недоступны.

•

Чтобы достигнуть оптимального результата, перед применением стиля наклейки выберите размер бумаги Letter и Книжную ориентацию.

Изменение направляющих

Цель Действие

Выбор одной направляющей	Щелкните направляющую с помощью инструмента Указатель .
Выбор всех направляющих	Выберите Правка Выбрать все Направляющие.
Перемещение направляющей	Перетащите направляющую в новое положение в окне рисования.
Поворот направляющей	Щелкните направляющую с помощью инструмента Указатель два раза, а затем поверните ее при появлении маркеров поворота.
Блокирование направляющей	Щелкните направляющую с помощью инструмента Указатель и выберите Упорядочить Блокировать объект.
Разблокирование направляющей	Щелкните направляющую с помощью инструмента Указатель и выберите Упорядочить Разблокировать объект.
Удаление направляющей	Щелкните направляющую с помощью инструмента Указатель и нажмите клавишу Delete.
Удаление заготовки направляющей	Выберите Вид Настройка направляющих, затем в списке категорий выберите пункт Заготовки. Снимите флажки заготовок направляющих, которые необходимо удалить.

•

Заблокировать или разблокировать направляющую можно также, щелкнув ее правой кнопкой мыши и выбрав Блокировать объект или Разблокировать объект.

•

Доступ к настройке направляющих можно получить напрямую, щелкнув правой кнопкой мыши линейку и выбрав Настройка направляющих.

Изменение порядка страниц

•

Перетащите вкладки страниц на навигатор документов в нижней части окна рисования.

Калибровка линеек в соответствии с реальными расстояниями

1.

Выберите Инструменты Параметры.

2.

В списке категорий Набор инструментов дважды щелкните Набор инструментов и выберите Масштабирование, Рука.

3.

Щелкните Калибровка линеек.

4.

Расположите прозрачную пластмассовую линейку под горизонтальной линейкой на экране.

5.

Нажимайте кнопки со стрелками вверх или вниз в поле По горизонтали, чтобы привести в соответствие единицу измерения линейки на экране с единицей измерения реальной линейки.

6.

Расположите линейку рядом с вертикальной линейкой на экране.

7.

Нажимайте кнопки со стрелками вверх или вниз в поле По вертикали, чтобы привести в соответствие единицу измерения линейки на экране с единицей измерения реальной линейки.

Калибровка линеек

Можно сделать так, чтобы один сантиметр на экране соответствовал одному сантиметру реального размера. Это позволяет работать с реальными расстояниями в противоположность относительным, которые зависят от разрешения экрана. Этот инструмент особенно полезен при работе со знаками и при рисовании в масштабе 1:1.
Перед выполнением этой процедуры необходимо взять прозрачную пластмассовую линейку для сравнения реальных расстояний и расстояний на экране. Единица измерения на этой линейке должна быть такой же, которая используется для линеек CorelDRAW. Для получения сведений о параметрах линейки см. раздел "Использование линеек."

Настройка масштаба рисунка

Можно выбрать заготовку или специальный масштаб изображения для обеспечения пропорциональности расстояний рисунка реальным расстояниям. Например, можно настроить масштаб так, чтобы 1 дюйм на экране соответствовал реальному расстоянию в 1 метр. Заготовка масштаба изображения позволяет задать типовой масштаб, например 1:2 или 1:10. Специальный масштаб изображения позволяет согласовать любое расстояние на странице с реальным расстоянием. Например, можно задать более точный масштаб с десятичной дробью, такой как 4.5 к 10.6.
Масштабы изображений особенно полезны при создании технических и архитектурных чертежей с размерными линиями. Для получения сведений о размерных линиях см. раздел "Рисование линий связи и размерных линий."
Эффект в клетку на этом рисунке был создан с помощью сетки.

Настройка направляющих

Направляющие – это линии, которые можно разместить в любом месте окна рисования для обеспечения более удобного размещения объектов. Существует три типа направляющих: горизонтальные, вертикальные и наклонные. По умолчанию в приложении отображаются направляющие, которые можно добавлять в окно рисования, но их всегда можно скрыть.
Направляющую можно добавить в любое необходимое место. Можно также добавлять заготовки направляющих. Существует два типа заготовок направляющих: заготовки Corel и пользовательские заготовки. В качестве примеров заготовок Corel можно привести направляющие, которые отображаются на полях размером 1 дюйм, и направляющие, которые отображаются на границах столбцов бюллетеней. Пользовательские заготовки представляют собой направляющие, местоположение которых задается пользователем. Например, можно добавлять заготовки направляющих, которые отображают поля на заданном расстоянии или которые определяют расположение столбцов или сетку. После добавления направляющей ее можно выбрать, переместить, повернуть, заблокировать или удалить.
Можно включить привязку объектов к направляющим, чтобы при перемещении объекта вблизи направляющей он выравнивался только по центру или вдоль одной из сторон направляющей.
Для направляющих используются та же единица измерения, что и для линеек. Для получения сведений о параметрах линейки см. раздел "Настройка параметров линейки."

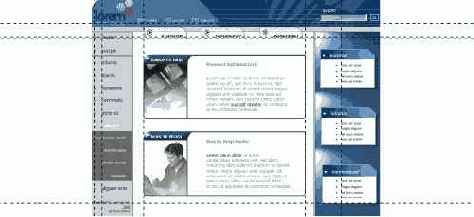

Направляющие можно разместить в окне рисования для обеспечения более удобного размещения объектов.

Настройка параметров линейки

1.

Выберите Вид Настройка сетки и линеек.

2.

В списке категорий Документ выберите Линейки.

3.

В области Единицы в списке По горизонтали выберите единицу измерения.

Если для вертикальной линейки требуется использовать другую единицу измерения, снимите флажок Одинаковые единицы для обеих линеек и выберите единицу измерения в списке По вертикали.

4.

В области Начало координат введите значения в следующих полях:

•

По горизонтали

•

По вертикали

5.

Введите значение в поле Деления через.

•

При изменении единицы измерения для линеек автоматически изменяются и единицы измерения для перемещения, если не был установлен флажок Одинаковые единицы для двойных расстояний, перемещения и линеек в области Перемещение.

•

Чтобы получить доступ к параметрам линейки напрямую, дважды щелкните ее.

•

Можно настроить параметры перемещения путем ввода значений в полях Перемещение, Большое перемещение и Микроперемещение в области Перемещение.

Настройка расстояния между линиями сетки

1.

Выберите Вид Настройка сетки и линеек.

2.

Выберите один из следующих параметров:

•

Частота – определение количества линий сетки на единицу измерения

•

Интервал – определение расстояния между каждой линией сетки

3.

Введите значения в следующих полях.

•

По горизонтали

•

По вертикали

•

Для интервалов сетки используется та же единица измерения, что и для линеек. Для получения сведений о параметрах линейки см. раздел "Настройка параметров линейки."

Настройка размера и ориентации страницы

Цель Действие

Выбор готового размера страницы	Выберите Макет Параметры страницы и в списке Бумага выберите тип бумаги.
Определение специального размера страницы	Выберите Макет Параметры страницы и введите значения в полях Ширина и Высота.
Определение ориентации страницы	Выберите Макет Параметры страницы, а затем Альбомная или Книжная.
Определение размера и ориентации отдельной страницы в многостраничном документе	Перейдите к этой странице. Щелкните Макет Параметры страницы, выберите необходимые размер и ориентацию страницы и установите флажок Изменить размер только текущей страницы.

•

Если выбран инструмент Указатель и объекты не выделены, можно быстро изменить размер и ориентацию страницы с помощью элементов управления на панели свойств. Чтобы применить параметры размера и ориентации страницы ко всем страницам в рисунке, сначала нажмите верхнюю часть кнопки Установить текущий размер и ориентацию страницы . Чтобы изменить только текущую страницу, нажмите нижнюю часть кнопки Установить текущий размер и ориентацию страницы.

•

Размер и ориентацию страницы можно также задать, выбрав Вид Вид порядка страниц и используя элементы управления на панели свойств.

Настройка сетки

Сетка – это ряд пересекающихся пунктирных линий или узлов, которые можно использовать для точного выравнивания и расположения объектов в окне рисования. Можно задать расстояние между линиями или узлами сетки, указав частоту и интервал. Частота отвечает за количество линий или узлов, отображаемых между каждой единицей измерения горизонтальной или вертикальной линейки. Интервал означает точное расстояние между каждой линией или узлом. Высокая частота и маленький интервал обеспечивают более точное выравнивание и расположение объектов.
Можно включить привязку к сетке, чтобы объекты при перетаскивании перемещались по линиям сетки.

Определение макета страницы

Работу над рисунком можно начать, указав параметры размера, ориентации, а также стиля макета страницы. Параметры, выбираемые во время задания макета страницы, можно использовать в качестве параметров по умолчанию для всех вновь создаваемых рисунков. Можно также настроить размер страницы и параметры ориентации для соответствия стандартным параметрам бумаги для печати.

Ориентация страницы

Страница может иметь альбомную или книжную ориентацию. При альбомной ориентации ширина рисунка больше его высоты, а при книжной ориентации высота рисунка больше его ширины. Для всех страниц, добавляемых в проект рисунка, задается текущая ориентация, однако для отдельных страниц в проекте рисунка можно задать другую ориентацию.

Отображение или скрытие направляющих

•

Выберите Вид Направляющие.

•

Галочка рядом с командой Направляющие указывает на то, что направляющие отображаются.

Отображение или скрытие сетки

•

Выберите Вид Сетка.

•

Галочка рядом с командой Сетка указывает на то, что сетка отображается.

Переименование страницы

1.

Выберите Макет Переименовать страницу.

2.

Введите имя страницы в поле Имя страницы.

•

Страницу можно также переименовать в окне настройки диспетчера объектов, дважды щелкнув имя страницы и введя новое имя. Доступ к окну настройки Диспетчер объектов можно получить, выбрав Инструменты Диспетчер объектов.

Перемещение линейки

•

Удерживая нажатой клавишу Shift, в окне рисования перетащите линейку в новое положение.

Перемещение объекта на другую страницу

•

Перетащите объект на вкладку с номером страницы назначения и, удерживая кнопку мыши нажатой, перетащите его, чтобы расположить на странице.

Привязка объектов к направляющим

1.

Выберите Вид Привязывать к направляющим.

2.

Перетащите объект к направляющей.

Чтобы привязать центр объекта к направляющей, выберите объект и перемещайте его к направляющей до тех пор, пока центр вращения не привяжется к направляющей.

Привязка объектов к сетке

1.

Выберите Вид Привязка к сетке.

2.

Перемещайте объекты с помощью инструмента Указатель .

Работа с инструментами страниц и макетов

Приложение CorelDRAW позволяет указать размер, ориентацию, единицу масштаба и фон страницы рисунка. Можно настроить и отобразить сетки и направляющие на странице, чтобы было удобнее организовывать объекты, а также точно размещать их в требуемых местах. Например, при создании бюллетеня можно задавать размеры страниц и создавать направляющие для расположения текста столбцов и заголовков. При создании макетов рекламных объявлений можно выравнивать графику и текст по направляющим, а также располагать графические элементы на сетке. Линейки позволяют располагать сетки, направляющие и объекты на шкале с выбранными единицами измерения. Можно также добавлять и удалять страницы.
Параметры макета страницы и инструменты полностью настраиваемые. Их можно использовать в качестве параметров по умолчанию для других рисунков.
В этом разделе содержатся следующие сведения

•

определение макета страницы

•

выбор фонового изображения страницы

•

добавление, переименование и удаление страниц

•

использование линеек

•

калибровка линеек

•

настройка сетки

•

настройка направляющих

•

настройка масштаба рисунка

Размер страницы

Размер страницы можно указать двумя способами: выбрать готовый размер страницы или создать собственный. Можно выбрать множество готовых размеров страницы: от бумаги формата legal и конвертов до плакатов и веб-страниц. Если готовый размер страницы не отвечает потребностям, можно создать специальный размер страницы, указав размеры рисунка.

Скрытие и отображения линеек

•

Выберите Вид Линейки.

Галочка рядом с командой Линейки указывает на то, что линейки отображаются.

Согласование параметров страницы с параметрами принтера

1.

Выберите Макет Параметры страницы.

2.

Включите параметр Обычная бумага.

3.

Выберите Установки принтера.

Создание специального масштаба изображения

1.

Выберите Вид Настройка сетки и линеек.

2.

В списке категорий Документ выберите Линейки.

3.

Нажмите кнопку Масштаб.

4.

Выберите пункт Настройка в списке Типовые масштабы.

5.

Настройте необходимые параметры.

•

Кнопка Масштаб не отображается, если единицей измерения линейки выбраны пиксели.

•

Если установлен масштаб изображения, отличный от 1:1, единицы измерения для обеих линеек будут одинаковыми.

Стили макета

При использовании стиля макета по умолчанию (вся страница) каждая страница в документе считается за одну и распечатывается на одном листе. Можно выбирать стили макета для многостраничных публикаций, таких как буклеты и брошюры. Стили многостраничных макетов – «книга», «брошюра», «домик», «вертикальный буклет» и «горизонтальный буклет» – делят страницу на две или больше равные части. Каждая часть принимается за отдельную страницу. Преимущество работы с отдельными частями заключается в том, что каждую страницу можно редактировать в окне рисунка в вертикальной ориентации и последовательном порядке независимо от макета, который требуется для печати документа. При выводе документа на печать приложение автоматически располагает страницы в порядке, который требуется для печати и брошюровки.

Стили наклеек

Для выбора доступно более 800 готовых форматов наклеек от разных производителей. Можно предварительно просматривать размеры наклеек и примерять их на распечатываемой странице. Если предоставленный CorelDRAW стиль наклейки не удовлетворяет требованиям, можно изменить существующий стиль или создать и сохранить собственный стиль.

Удаление фона

1.

Выберите Макет Фон страницы.

2.

Выберите параметр Нет фона.

Удаление страницы

1.

Выберите Макет Удалить страницу.

2.

В диалоговом окне Удаление страницы введите количество страниц, которые необходимо удалить.

•

Можно удалить несколько страниц, установив флажок До страницы и введя номер последней страницы, которую необходимо удалить, в поле До страницы.

Управление страницами во время просмотра их содержимого

1.

Выберите Вид Вид порядка страниц.

2.

Выполните задания, описанные в следующей таблице.

Цель Действие

Изменение порядка страниц	Перетащите страницу в новое положение.
Копирование страницы	Щелкните страницу правой кнопкой мыши и перетащите ее в новое положение, а затем выберите Скопировать сюда.
Добавление страницы	Щелкните страницу правой кнопкой мыши и выберите Вставить страницу перед текущей или Вставить страницу после текущей.
Переименование страницы	Щелкните имя под выбранной страницей и введите новое имя.
Удаление страницы	Щелкните страницу правой кнопкой мыши и выберите Удалить страницу.
Возврат к обычному виду	Дважды щелкните страницу.

Установка макета страницы по умолчанию

1.

Выберите Инструменты Параметры.

2.

В списке категорий выберите Документ.

3.

Установите флажок Сохранить параметры по умолчанию для новых документов.

4.

Установите флажок Параметры страницы.

•

Размер и ориентация страницы новых документов согласуются с параметрами, которые были заданы в последний раз при снятом флажке Изменить размер только текущей страницы.

Выбор фонового изображения страницы

Можно выбрать цвет и тип фона для рисунка. Например, однородный фон можно создать с помощью сплошного цвета. Для создания более сложного или динамичного фона можно использовать растровое изображение. Примером растровых изображений могут служить текстурированные рисунки, фотографии и картинки.
При использовании растрового изображения в качестве фона оно вставляется в рисунок по умолчанию. Это рекомендуемый параметр. Однако можно также связать растровое изображение с рисунком, чтобы изменения, внесенные в исходные изображения позднее, автоматически отображались в рисунке. При отправке рисунка, содержащего связанное изображение, необходимо также отправить и само связанное изображение.
Фоновое растровое изображение можно распечатывать и экспортировать или можно экспортировать и распечатывать рисунки без фонового растрового изображения в целях экономии ресурсов компьютера.
Если фон больше не требуется, его можно удалить.

Выбор стиля макета

1.

Выберите Макет Параметры страницы.

2.

В списке категорий выберите Страница выберите Макет.

3.

Выберите стиль макета в списке Макет.

Каждый стиль макета сопровождается кратким описанием и иллюстрацией.

Выбор заготовки масштаба изображения

1.

Выберите Вид Настройка сетки и линеек.

2.

В списке категорий Документ выберите Линейки.

3.

Нажмите кнопку Масштаб.

4.

Выберите масштаб изображения в списке Типовые масштабы.

Управление проектами

Добавление или редактирование данных для нескольких объектов

1.

Выберите объекты с помощью инструмента Указатель .

2.

Выберите Инструменты Диспетчер данных объектов.

3.

В окне настройки Данные объекта нажмите кнопку Открыть рабочий лист .

4.

В окне Диспетчер данных объектов щелкните ячейку и введите соответствующие данные. Чтобы назначить элемент для ячейки, полей и объектов, нажмите клавишу Enter.

Добавление или редактирование данных объекта

1.

Выберите объект с помощью инструмента Указатель .

2.

Выберите Инструменты Диспетчер данных объектов.

3.

Выберите поле данных. Введите для поля текст в столбце Значение и нажмите клавишу Enter.

4.

Повторите шаг 3, чтобы добавить данные в другие поля.

Дополнительные возможности

Очистить одно поле	Нажмите кнопку Очистить поле .
Очистить все поля	Нажмите кнопку Очистить все поля .

Добавление поля данных

1.

Выберите Инструменты Диспетчер данных объектов.

2.

В окне настройки Данные объекта нажмите кнопку Открыть редактор поля .

3.

В диалоговом окне Редактор полей данных объекта выберите Создать новое поле.

4.

Чтобы изменить имя созданного поля, дважды щелкните поле, введите новое имя и нажмите клавишу Enter.

5.

В области Добавить поле установите один или оба флажка:

•

Стандартные значения приложения – сохранение нового поля в приложении

•

Стандартные значения документа – сохранение нового поля в текущем документе

•

Эту процедуру можно также использовать для изменения параметров существующего поля данных.

Дополнительные возможности

Изменение формата поля данных	Выберите поле данных и щелкните Изменить в области Формат. В диалоговом окне Определение формата установите флажок рядом с типом формата, который требуется использовать, и выберите формат в списке Тип формата.
Создание пользовательского формата для поля данных	Выберите поле данных и щелкните Изменить в области Формат. В диалоговом окне Определение формата установите флажок рядом с типом формата, который требуется создать. Введите формат в поле Создать и нажмите клавишу Enter.
Удаление поля данных	выберите имя поля данных в списке. Чтобы выбрать несколько полей, щелкайте имена в списке, удерживая нажатой клавишу Ctrl . Щелкните Удалить поля .

Копирование данных одного объекта на другой объект

1.

С помощью инструмента Указатель выберите объект, на который требуется скопировать данные.

2.

Выберите Инструменты Диспетчер данных объектов.

3.

В окне настройки Данные объекта нажмите кнопку Копировать данные из .

4.

Щелкните объект, с которого требуется скопировать данные.

Настройка базы данных проекта

Прежде чем назначить данные проекта для объектов рисунка, необходимо решить, какую информацию требуется отобразить. По умолчанию в CorelDRAW создаются четыре поля данных: Имя, Стоимость, Примечания и CDRStaticID. Первые три поля можно редактировать или удалять по своему усмотрению. Поле CDRStaticID скрыто, оно используется в CorelDRAW для определения объектов и его нельзя редактировать или удалять.
Можно создавать и назначать любое число полей данных, если в них используются допустимые переменные формата. Для получения дополнительных сведений о назначении полей данных см. раздел "Назначение и копирование данных объекта."
Можно в любое время изменить такие параметры, как имя или формат поля данных. Если требуется создать пользовательские поля, можно определить их форматы с помощью четырех основных форматов поля: Общие, Дата/время, Линейный/угловой и Числовой. Для каждого из этих форматов имеется ряд общих параметров. Если заранее заданные форматы CorelDRAW не обеспечивают ту информацию, которая должна присутствовать в сводке данных, с помощью доступных переменных используемого формата можно создать собственные пользовательские форматы. Выбранный формат поля используется для всех объектов активного рисунка.
Можно изменить порядок расположения полей, чтобы в сводке данных они отображались в логическом порядке. Кроме того, можно удалить любое поле данных, кроме CDRStaticID. При удалении поля удаляются и данные, введенные в это поле в активном документе.

Назначение и копирование данных объекта

После создания всех необходимых для рисунка полей данных можно создать базу данных. В окне настройки Данные объекта и Диспетчере данных объектов имеются все команды и функции, необходимые для добавления и редактирования сведений об объекте.
Окно настройки Данные объекта идеально подходит для ввода данных единичных объектов. В нем можно добавлять, редактировать и удалять данные объекта. Диспетчер данных объектов, напротив, идеально подходит для ввода и редактирования данных нескольких объектов. Он предоставляет множество функций редактирования, доступных в общераспространенных приложениях для редактирования электронных таблиц.
Элементы данных одного объекта можно использовать для обновления элементов данных другого объекта. Эта функция не заменяет элементы данных объекта, а добавляет поля и данные, когда это целесообразно.

Просмотр сводки данных объекта

Диспетчер данных объектов предоставляет команды и функции, необходимые для просмотра сводки данных объекта. В сводке суммируется информация, назначенная для объектов рисунка. Хотя Диспетчер данных объектов можно использовать для просмотра и редактирования данных, связанных с одним объектом, его основное назначение – помощь при просмотре и управлении большим объемом данных, связанных с несколькими объектами, относящимся к различным группам рисунка.
Можно изменять характер отображения данных объекта.

•

Можно отобразить отдельные промежуточные результаты для полей, которыми пользуются несколько групп. Используйте эту команду, когда в листе данных отображены несколько групп объектов. Эта команда используется только для полей с числовыми форматами.

•

Чтобы добиться видимого различия между группами в столбце, перед данными, связанными с объектами в группах, можно сделать отступ в два пробела.

•

Диспетчер данных объектов может автоматически подсчитать результат в выбранном столбце. Итоговый результат отображается в нижней части столбца.

Диспетчере данных объектов предоставляет доступ ко всем функциям печати приложения. Это дает возможность быстро распечатать материал или распечатать материал с использованием особых параметров.

1.

Выберите объект или объекты с помощью инструмента Указатель .

Если требуется просмотреть сводку данных объекта для всего документа, выберите Правка Выбрать все Объекты.

2.

Выберите Инструменты Диспетчер данных объектов.

3.

В окне настройки Данные объекта нажмите кнопку Открыть рабочий лист .

Сводка данных объекта отобразится в окне Диспетчера данных объектов.

Дополнительные возможности

Отображение или скрытие промежуточных результатов группы	Выберите столбец, щелкнув заголовок столбца, затем выберите Параметры полей Суммировать группы. Галочка рядом с командой Суммировать группы указывает на то, что промежуточные результаты группы отображены курсивом.
Отступ или выравнивание групп в столбце	Выберите столбец, щелкнув заголовок столбца, затем выберите Параметры полей Показать иерархию. Галочка рядом с командой Показать иерархию указывает на то, что группы в столбце расположены с отступом.
Отображение или скрытие суммы значений в столбце	Выберите столбец, щелкнув заголовок столбца, затем выберите Параметры полей Показать итоги. Галочка рядом с командой Показать итоги указывает на то, что в столбце отображена сумма значений.
Печать сводки данных объекта	Выберите Файл Печать. Выберите принтер в списке Имя. Введите номер в поле Количество копий. Для получения дополнительных сведений о возможностях печати в CorelDRAW см. раздел "Печать."

Управление проектами

Диспетчер данных объектов – это усовершенствованная функция, которая особенно полезна в качестве инструмента управления проектами в том случае, когда создается или контролируется большой проект. По своим функциям Диспетчер данных объектов похож на небольшую программу электронных таблиц, например Quattro Pro или Microsoft Excel, используемую в рамках данной графической программы. Можно вводить всевозможные данные о проекте, которые могут касаться отдельных объектов или групп объектов.
В этом разделе содержатся следующие сведения

•

настройка базы данных проекта

•

назначение и копирование данных объекта

•

просмотр сводки данных объекта

Использование линз для объектов

Использование линз для объектов

Линзы обладают творческими эффектами, которые позволяют изменять внешний вид объекта, практически не изменяя его.
В этом разделе содержатся следующие сведения

•

применение линз

•

редактирование линз

Копирование линзы

1.

Выделите объект.

2.

Выберите Эффекты Скопировать эффект Линзу.

3.

Щелкните объект, линзу которого требуется скопировать.

Применение линз

Линзы изменяют вид области объекта, которая находится под линзой, а не фактические свойства и атрибуты объектов. Можно применять линзы для любого векторного объекта, например прямоугольника, эллипса, замкнутого пути или многоугольника. Кроме того, можно изменять вид фигурного текста и растровых изображений. Если линза применяется для векторного объекта, то сама линза становится векторным изображением. Аналогично этому, если поместить линзу на растровое изображение, она также становится растровым объектом.
После применения линзы ее можно скопировать и использовать для другого объекта.
Типы линз, использованные для изображения-оригинала (крайнее левое): (слева направо) Температурная карта, Увеличение и Специальная палитра
К объектам можно применить следующие типы линз.
Линза Описание

Яркость	Позволяет делать области объекта более яркими или темными, а также устанавливать степень яркости и темных цветов
Сложение цветов	Позволяет имитировать аддитивную световую модель. Цвета объектов, находящихся под линзой, добавляются к цвету линзы, создавая эффект смешивания цветов света. Для добавления можно выбрать цвет и его насыщенность.
Цветовой фильтр	Позволяет просматривать область объекта таким образом, что виден только черный цвет объекта и цвет линзы. Например, если на растровое изображение поместить линзу цветового фильтра для зеленого, то через линзу будут видны все цвета, кроме зеленого и черного.
Специальная палитра	Позволяет изменять цвета области объекта, которая находится под линзой, на любой цвет внутри заданного диапазона. Можно выбрать начальный и конечный цвета диапазона, а также последовательность между этими двумя цветами. Последовательность может иметь прямой и обратный порядок в цветовом спектре.
Рыбий глаз	Позволяет искажать, увеличивать или сокращать объекты под линзой в соответствии с заданным значением в процентах
Температурная карта	Позволяет создавать эффект инфракрасного изображения путем имитации уровней нагрева цветов на областях под линзой
Инвертировать	Позволяет изменять цвета под линзой на дополнительные цвета CMYK. Дополнительные цвета – это цвета, находящиеся напротив друг друга в цветовом круге.
Увеличение	Позволяет увеличивать область объекта в заданной степени. Линза увеличения отменяет исходную заливку объекта, и объект выглядит прозрачным.
Оттенки серого	Позволяет изменять цвета областей объекта, которые находятся под линзой, на соответствующие оттенки серого цвета. Лизы оттенков серого особенно эффективны при создании оттенков с эффектом сепии.
Прозрачность	При использовании линзы этого типа поверхность объекта напоминает слегка окрашенную пленку или стекло
Каркас	Позволяет отобразить область объекта под линзой с выбранным цветом абриса или заливки. Например, если задать для абриса красный цвет, а для заливки – синий, на всех областях под линзой абрис будет отображаться красным, а заливка – синим.

Применение линзы

1.

Выделите объект.

2.

Выберите Эффекты Линза.

3.

Выберите тип линзы в списке в окне настройки Линза.

4.

Настройте необходимые параметры.

•

Невозможно напрямую применить эффект линзы к связанным группам, например объектам с контурами, скосами, выдавливаниям, теням, простому тексту или объектам, созданным с помощью инструмента Художественное оформление .

•

Можно предварительно просмотреть различные типы линз в реальном времени, прежде чем автоматически применять для рисунка одну из них. Это можно сделать, нажав кнопку Заблокировать, а затем выбрав для предварительного просмотра линзу и параметры. Когда будет определено, какую линзу следует использовать, повторно нажмите кнопку Заблокировать и выберите Применить.

Редактирование линз

Можно отредактировать линзу, чтобы изменить ее влияние на область, находящуюся под ней. Например, можно изменить точку зрения для линзы, обозначенную в окне рисования как «X», чтобы отобразить любую часть рисунка. Точка зрения – это центральная точка объекта, просматриваемого через линзу. Можно поместить линзу в любом месте окна рисования, однако она всегда будет отображать область вокруг маркера точки зрения. Например, можно использовать маркер точки зрения для линзы увеличения, чтобы увеличить масштаб части карты.
Кроме того, можно отобразить линзу только в месте ее перекрытия с другими объектами или фоном. В результате эффект линзы будет невидим в том месте окна рисования, где линза покрывает пустое пространство (белое).
Фиксирование текущего вида линзы позволяет перемещать линзу, не изменяя изображение, видимое через нее. Кроме того, изменения, выполненные для областей под линзой, не оказываю влияние на вид.

Редактирование линзы

1.

Выделите объект.

2.

Выберите Эффекты Линза.

3.

Установите флажок Точка зрения в окне настройки Линза.

Если требуется отобразить линзу только в месте ее перекрытия с другими объектами, установите флажок Пропускать пустоты.

4.

Для отображения маркера точки зрения выберите Правка.

5.

В окне рисования перетащите маркер точки зрения на новое место.

6.

Щелкните Конец.

Если требуется зафиксировать текущий вид линзы, установите флажок Застывшая.

7.

Нажмите кнопку Применить.

•

Флажок Пропускать пустоты недоступен для линз «Рыбий глаз» и «Увеличение».

Импорт файлов из приложений Office

В CorelDRAW можно импортировать файлы, созданные в других приложениях. Например, можно импортировать файл созданный в приложении Microsoft Office или WordPerfect Office. Для получения дополнительных сведений об импорте файлов см. раздел "Импорт файлов."

Использование рабочего пространства Microsoft Office

Рабочее пространство – это конфигурация параметров, определяющая способ расположения различных панелей команд, команд, кнопок и меню при открытии приложения. Можно использовать рабочее пространство, которое имитирует вид и интерфейс Microsoft Office. Для получения дополнительных сведений см. раздел "Использование нескольких рабочих пространств."

Экспорт файлов в приложения Office

Можно экспортировать файл, который оптимизируется для использования в приложениях пакета Office, такими как Microsoft Word и WordPerfect. Для получения дополнительных сведений об экспорте файлов из CorelDRAW см. раздел "Экспорт файла в Microsoft Office или WordPerfect Office."

Копирование и вставка объектов

В CorelDRAW можно копировать объекты и вставлять их в рисунок. Можно также копировать объекты и вставлять их в документы, созданные в приложениях Office, таких как Microsoft Word или WordPerfect. Для получения дополнительных сведений о копировании объектов см. раздел "Копирование, дублирование и удаление объектов."Объекты можно вставлять как в документы CorelDRAW, так и в документы, созданные в приложениях Office, таких как Microsoft Word или WordPerfect. Для получения дополнительных сведений о вставке объектов в CorelDRAW см. раздел "Поиск, вставка и хранение содержимого рисунков." Для получения дополнительных сведений о вставке объектов в документы приложений пакета Office см. раздел "Вставка связанных или встроенных объектов" или см. справку приложения Office.

Работа с приложениями Office

CorelDRAW обладает высокой степенью совместимости с приложениями пакета Office, такими как Microsoft Word и WordPerfect Office. Можно импортировать и экспортировать файлы из приложения в приложение, а также копировать и вставлять объекты из CorelDRAW в документы пакета Office. Можно также использовать рабочее пространство, которое имитирует вид и интерфейс Microsoft Office.
В этом разделе содержатся следующие сведения

•

импорт файлов из приложений Office

•

экспорт файлов в приложения Office

•

копирование и вставка объектов

•

использование рабочего пространства Microsoft Office

Изменение прозрачности объектов

Можно применить прозрачность к объекту, чтобы просматривались все объекты, расположенные за ним. Кроме того, приложение CorelDRAW позволяет указать, как будут сочетаться цвет прозрачного объекта и цвет объекта, расположенного за ним.
В этом разделе содержатся следующие сведения

•

применение эффектов прозрачности

•

применение режимов слияния

Копирование прозрачности на другой объект

1.

Выберите объект, к которому необходимо применить прозрачность.

2.

Выберите Эффекты Скопировать эффект Линзу.

3.

С помощью горизонтального курсора выберите объект, с которого требуется скопировать прозрачность.

Преобразование содержимого прозрачности в застывшее

1.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

2.

Выберите объект, к которому была применена прозрачность.

3.

Нажмите кнопку Застывшая прозрачность на панели свойств.

•

Вид объекта под прозрачностью будет перемещаться вместе с прозрачностью. Однако реальный объект остается без изменений.

Применение градиентной прозрачности

1.

Выделите объект.

2.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

3.

На панели свойств выберите в списке Тип прозрачности одну из градиентных прозрачностей.

•

Линейные

•

Радиальные

•

Конические

•

Прямые

4.

Измените положение отображаемых интерактивных векторных маркеров или укажите, в каком месте на объекте будет начало прозрачности, и перетащите курсор в то место, где будет конец прозрачности.

Если требуется сбросить прозрачность, нажмите клавишу Esc, не отпуская кнопку мыши.

5.

Введите значение в поле Средняя точка прозрачности на панели свойств и нажмите клавишу Enter.

•

Можно создать пользовательскую градиентную прозрачность путем перетаскивания цветов, оттенки которых преобразуются в оттенки серого, из цветовой палитры на интерактивные векторные маркеры объекта .

Применение эффектов прозрачности

При применении прозрачности к объекту объекты, расположенные ниже, становятся частично видимыми. Можно применить эффекты прозрачности, используя тот же вид заливок, которые применяются к объектам – однородную, градиентную, заливку текстурой или узором. Для получения дополнительных сведений об этих заливках см. раздел "Заливка объектов."
По умолчанию CorelDRAW применяет эффекты прозрачности к заливке объекта и абрису. Однако можно задать применение прозрачности только к абрису объекта или только к заливке.
Кроме того, можно копировать прозрачность из одного объекта в другой.
При использовании прозрачности на объекте ее можно сделать застывшей, при этом объект будет передвигаться вместе с прозрачностью.
Некоторые типы прозрачностей: однородная, градиентная, текстурированная и с рисунком

Применение однородной прозрачности

1.

Выделите объект.

2.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

3.

На панели свойств выберите Однородный в списке Тип прозрачности.

4.

Введите значение в поле Начальная прозрачность на панели свойств и нажмите клавишу Enter.

•

Можно щелкнуть цвет в цветовой палитре, чтобы применить цвет к прозрачности.

Применение прозрачности узора

1.

Выделите объект.

2.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

3.

В списке Тип прозрачности на панели свойств выберите один из следующих типов.

•

Двухцветный узор - простое изображение, составленное из «включенных» и «выключенных» пикселей. В изображение включены только два заданных оттенка.

•

Полноцветный узор – изображение, составленное из линий и заливок, а не из точек цвета, как растровые изображения. Такая векторная графика более сглажена и более сложная, чем растровые изображения, и ею проще управлять.

•

Растровый узор – цветное изображение, составленное из узоров светлых и темных или разноцветных пикселей с прямоугольной расстановкой.

4.

Откройте Первый указатель прозрачности на панели свойств и выберите узор.

5.

На панели свойств введите значения в следующих полях.

•

Начальная прозрачность

•

Конечная прозрачность

Применение режима слияния к прозрачности

1.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

2.

Выберите объект, к которому применена прозрачность.

3.

Выберите режим слияния в списке Режим прозрачности на панели свойств.

Применение режимов слияния

Можно применить режим слияния к прозрачности, чтобы указать, как цвет прозрачности будет комбинироваться с цветом объекта, который находится под прозрачностью. К теням можно применить следующие режимы слияния, доступные для прозрачностей.
Режим слияния Описание

Обычный	Применение цвета прозрачности поверх основного цвета
Добавить	Добавление значений цвета прозрачности и основного цвета
Вычесть	Одновременное добавление значений цвета прозрачности и основного цвета, а затем вычитание 255
Разность	Вычитание значения цвета прозрачности из значения основного цвета и умножение на 255. Если значение цвета прозрачности равно 0, результат всегда будет 255.
Умножить	Умножение значения основного цвета на значение цвета прозрачности, затем деление на 255. В результате получается затемнение, если только к белому не применяется другой цвет. При умножении значения черного на значение любого другого цвета получается черный. При умножении значения белого на значение любого другого цвета исходный цвет остается без изменений.
Разделить	Деление значения основного цвета на значение цвета прозрачности и, наоборот, деление значения цвета прозрачности на значение основного цвета, в зависимости от того, значение какого цвета больше
Если светлее	Замена любых пикселей основного цвета (более темного) на цвет прозрачности. Пиксели основного цвета, более светлого, чем цвет прозрачности, остаются без изменения.
Если темнее	Замена любых пикселей основного цвета (более светлого) на цвет прозрачности. Пиксели основного цвета, более темного, чем цвет прозрачности, остаются без изменения.
Текстура	Преобразование цвета прозрачности в оттенки серого, а затем умножение значения оттенков серого на значение основного цвета
Оттенок	Использование оттенка цвета прозрачности, а также значений насыщенности и осветления основного цвета. При добавлении цвета к изображению в оттенках серого не произойдет никаких изменений, поскольку цвета не имеют насыщенности.
Насыщенность	Использование значений осветления и оттенка основного цвета и значений насыщенности цвета прозрачности
Осветление	Использование значений оттенка и насыщенности основного цвета и значений осветления цвета прозрачности
Инвертировать	Использование дополнительного цвета, принадлежащего цвету прозрачности. Если значение цвета прозрачности равно 127, не произойдет никаких изменений, поскольку это значение цвета содержится в центре цветового круга.
AND	Преобразование цвета прозрачности и основного цвета в двоичные значения, а затем применение к ним булевой алгебраической формулы AND
OR	Преобразование цвета прозрачности и основного цвета в двоичные значения, а затем применение к ним булевой алгебраической формулы OR
XOR	Преобразование цвета прозрачности и основного цвета в двоичные значения, а затем применение к ним булевой алгебраической формулы XOR
Красный	Применение цвета прозрачности к красному каналу объектов RGB
Зеленый	Применение цвета прозрачности к зеленому каналу объектов RGB
Синий	Применение цвета прозрачности к синему каналу объектов RGB

Применение текстурной прозрачности

1.

Выделите объект.

2.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

3.

Выберите Текстура в списке Тип прозрачности на панели свойств.

4.

Выберите образец в списке Библиотека текстур на панели свойств.

5.

Откройте Первый указатель прозрачности на панели свойств и выберите текстуру.

6.

На панели свойств введите значения в следующих полях.

•

Начальная прозрачность – позволяет изменить непрозрачность начального цвета

•

Конечная прозрачность – позволяет изменить непрозрачность конечного цвета

Указание протяженности прозрачности

1.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная прозрачность .

2.

Выберите объект, к которому была применена прозрачность.

3.

В списке Объект прозрачности на панели свойств выберите один из следующих объектов.

•

Заливка

•

Абрис

•

Все

Изменение связанного объекта

1.

Выберите связанный объект с помощью инструмента Указатель .

2.

Выберите Правка Связи.

3.

Нажмите одну из следующих кнопок.

•

Обновить – обновление связанного объекта для отражения изменений исходного файла

•

Открыть источник – открытие объекта в исходном приложении

•

Сменить источник – перенаправление связи в другой файл

•

Разорвать связь – удаление связи, вследствие чего объект становится встроенным в файл

Редактирование связанного или встроенного объекта

1.

Дважды щелкните связанный или встроенный объект, чтобы запустить исходное приложение.

2.

Отредактируйте объект в исходном приложении.

3.

Сохраните изменения в исходном приложении..

4.

Закройте исходное приложение.

5.

Вернитесь к окну активного приложения, чтобы просмотреть изменения.

•

В большинстве случаев объекты OLE можно редактировать только в исходном приложении. При попытке изменить объект OLE в CorelDRAW имейте в виду следующие ограничения. В зависимости от объекта OLE могут быть недоступными следующие функции: поворот, наклон, клонирование, исключение, объединение, пересечение, использование символов и сочетание объектов OLE. Может быть также недоступно применение эффектов из меню «Эффекты» к объектам OLE, кроме объектов PowerClip. Объекты OLE можно только перемещать, копировать, изменять их размер, а также помещать в контейнеры PowerClip.

•

Связанные или встроенные объекты можно также редактировать, запустив исходное приложение и напрямую открыв файл.

Редактирование связанных или встроенных объектов

Связанный или встроенный объект можно отредактировать. Связанный объект можно отредактировать путем изменения исходного файла этого объекта. Изменения исходного файла автоматически применяются к связанному объекту. Связанный объект можно также изменять. Например, его можно обновлять, заменять его исходный файл на другой, а также удалять связь между ним и исходным файлом.

Связывание и встраивание объектов

Связывание и встраивание объектов (OLE) является способом обмена данными между приложениями. С помощью OLE можно выбирать объекты или целые файлы в приложении, называемом исходным приложением, и перемещать их в другое приложение, называемое конечным приложением.
Можно свободно перемещать объекты и файлы между приложениями, если они поддерживают OLE. В CorelDRAW можно создавать и редактировать объекты OLE, а также вставлять объекты и файлы, созданные в других приложениях.
При связывании размер файла возрастает, но этот способ полезен в случаях, когда необходимо использовать объект или файл в нескольких файлах. Для изменения всех экземпляров объектов или файлов необходимо лишь изменить объект в исходном приложении. Связывание также полезно, если конечное приложение не поддерживает файлы, созданные в исходном приложении, напрямую. Встраивание подходит в случаях, когда необходимо включить все объекты в один файл.
В этом разделе содержатся следующие сведения

•

вставка связанных или встроенных объектов

•

редактирование связанных или встроенных объектов

Вставка связанного объекта

1.

В CorelDRAW выберите объект.

Сначала обязательно сохраните этот файл.

2.

Выберите Правка Копировать.

3.

В конечном приложении выберите Правка Специальная вставка.

4.

Выберите Правка Специальная вставка в конечном приложении.

5.

Выберите параметр Вставить связь.

•

Чтобы вставить связанный объект в активный рисунок из другого приложения, выберите Правка Вставить новый объект. В окне Вставка нового объекта выберите параметр Создать из файла, найдите файл, который необходимо вставить, и установите флажок Связать.

Вставка связанных или встроенных объектов

CorelDRAW позволяет вставлять файлы CorelDRAW в другие приложения в качестве связанных или встроенных объектов. Связанный или встроенный объект можно также вставить в CorelDRAW. Связанный объект сохраняет связь с исходным файлом, тогда как связь между встроенным объектом и исходным файлом не сохраняется, а сам объект интегрируется в активный документ.

Вставка встроенного файла

1.

В конечном приложении выберите Правка Вставить новый объект.

2.

Выберите параметр Создать из файла.

3.

Нажмите кнопку Обзор.

4.

Щелкните имя файла.

•

Можно также создать встроенный объект, выбрав параметр Создать, а затем приложение, в котором необходимо создать объект, в списке Тип объекта.

•

Встроенный объект можно также вставить, выбрав объект в исходном приложении и перетащив его в окно конечного приложения.

Публикация в PDF

Экспортирование текста в виде кривых

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

Установите флажок Экспортировать весь текст как кривые.

Линеаризация файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Установите флажок Оптимизировать для Интернета.

Настройка сжатия растрового изображения в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

Выберите один из предложенных типов сжатия в списке Тип сжатия:

•

Нет

•

LZW

•

JPEG

•

JP2

•

ZIP

•

Тип сжатия JP2 (JPEG 2000) доступен только для Adobe Acrobat 6.0.

•

При выборе типа сжатия JPEG можно указать качество сжатия с помощью регулятора Степень сжатия.

Определение шага градиентной заливки в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Введите значение в поле Шаг градиента.

Оптимизация файлов PDF

Файлы PDF можно оптимизировать для различных версий приложения Adobe Acrobat или Acrobat Reader. Можно настроить совместимость с программой просмотра, которая используется получателями файла PDF. В CorelDRAW можно выбрать один из шести вариантов совместимости: Acrobat 4.0, Acrobat 5.0, PDF/X-1a или PDF/X-3. Доступность различных элементов управления зависит от выбранного параметра совместимости.
Для оптимизации просмотра документа PDF в Интернете файл PDF можно линеаризовать. Линеаризация файла позволяет загружать файл по одной странице, что увеличивает скорость его обработки.

Отображение сложных заливок в виде растровых изображений

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Установите флажок Отображать сложные заливки как изображения.

Подготовка файлов PDF для бюро допечатной подготовки

Открытый интерфейс подготовки к печати (OPI) позволяет использовать изображения с низким разрешением в качестве заместителей места, которые будут отображены в окончательном варианте работы. Когда бюро допечатной подготовки получает файл, сервер OPI заменяет в нем изображения с низким разрешением на изображения с высоким разрешением.
Чтобы внешний вид файла PDF не изменился, можно сохранить параметры документа. Можно сохранить сведения о перекрытиях и экранах полутонов в документе.
При наличии в файле плашечных цветов можно либо сохранить их, либо преобразовать в триадные цвета, чтобы в файле было четыре формы для вывода CMYK.
Метки принтера предоставляют бюро допечатной подготовки информацию о способе печати материала. Можно указать, какие метки принтера следует добавить на страницу. Доступны следующие метки принтера:

•

Метки обреза - отображаются в углах страницы и несут информацию о размере бумаги. Метки обреза можно добавить в качестве направляющих для обрезки документа. Если на одном листе несколько страниц (например, две строки в два столбца), можно добавить метки обреза на внешнем крае страницы, чтобы они были удалены после обрезки, или добавить метки обреза рядом с каждой строкой и столбцом. Выход за обрез определяет расстояние, на которое может выходить изображение за пределы меток обреза. При использовании параметра выхода за обрез размер используемой бумаги следует устанавливать выше необходимого размера бумаги. При этом область изображения должна выходить за границы бумаги требуемого размера.

•

Метки совмещения - требуются для выравнивания пленки, аналоговых проб и печатных форм на устройстве для многокрасочной печати.Метки совмещения печатаются на каждом листе цветоделения.

•

Шкала плотности - это ряд серых клеток, оттенок которых варьируется от самого светлого до самого темного оттенка. Эти клетки необходимы для тестирования плотности полутоновых изображений. Можно расположить шкалу плотности в любом месте страницы. Кроме того, можно настроить уровни серого в каждой из семи клеток шкалы плотности.

•

Сведения о файле - доступная для печати информация: цветовой профиль; имя, дата и время создания изображения; номер страницы.

Преобразование плашечных цветов в триадные в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Установите флажок Преобразовывать плашечные цвета в триадные.

Если требуется уменьшить размер файла,

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

Установите флажок Преобразовать шрифт TrueType в Type 1.

Если требуется уменьшить размер файла, можно создать поднабор шрифтов Type 1. Для этого установите значок Поднабор шрифтов и введите процент используемых шрифтов в поле % наб. симв.

•

При создании поднабора шрифтов Type 1 не следует редактировать файл PDF в Adobe Acrobat, поскольку в файле могут отсутствовать добавляемы символы.

Просмотр сводки по подготовке для файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Подготовка.

Можно отменить проверку отдельных проблем в процессе подготовки. Для этого нажмите кнопку Параметры, дважды щелкните «Публикация в PDF» и отмените пункты, которые не требуется проверять в процессе подготовки.

•

Для сохранения параметров нажмите кнопку добавления параметров подготовки и введите имя в поле Сохранить стиль подготовки как.

Просмотр сводок по подготовке файлов PDF

Перед сохранением документа файл PDF можно проверить его на наличие возможных проблем. С помощью функции подготовки можно проверить документ и отобразить сводку ошибок, возможных проблем и советов по их устранению. По умолчанию в процессе подготовки проверяется большинство потенциальных проблем PDF, но пользователь может отменить проверку отдельных пунктов.

Публикация в PDF

PDF – это формат файла, созданный для сохранения точного вида оригинального файла приложения: шрифтов, изображений, графики и форматирования.
В этом разделе содержатся следующие сведения

•

сохранение документов в виде файлов PDF

•

включение гиперссылок, закладок и эскизов в файлы PDF

•

уменьшение размера файла PDF

•

работа с текстом и шрифтами при создании файлов PDF

•

указание формата кодирования для файлов PDF

•

установка числа шагов градиента в файлах PDF

•

выбор формата файла EPS

•

выбор цветовой модели для объектов в файле PDF

•

подготовка файлов PDF для бюро допечатной подготовки

•

установка параметров безопасности для файлов PDF

•

просмотр сводок по подготовке файлов PDF

•

оптимизация файлов PDF

Работа с текстом и шрифтами при создании файлов PDF

С помощью параметров текста и шрифта можно определить, как будет выглядеть документ в файле вывода PDF.
Можно выбрать способ кодировки в файле PDF, чтобы обеспечить поддержку типа текста, содержащегося в файле, и особых требований для вывода. Например, кодировку Юникод следует выбирать при создании многоязычного документа, содержащего текст на английском, немецком и японском языках. Кодировка Юникод создана для поддержки текстовых символов многих языков, включая китайский, японский и корейский. При создании документа на английском или немецком языке обычно используется кодировка ASCII. В большинстве случаев работает параметр, установленный по умолчанию, однако выбор способа кодировки может также зависеть от типа используемого программного обеспечения или оборудования. Например, процессоры растровых изображений (RIP) более ранних версий могут не поддерживать кодировку Юникод.
В файл PDF можно встроить шрифты, в том числе и 14 основных шрифтов PostScript. В результате встраивания увеличивается размер файла, но это позволяет сделать его более универсальным, поскольку наличие шрифтов необязательно на других системах. При встраивании 14 основных шрифтов они добавляются в файл PDF. Таким образом обеспечивается примерно одинаковый набор шрифтов на различных системах. 14 основных шрифтов присутствуют на всех устройствах PostScript.
Можно также преобразовать шрифты TrueType в шрифты Type 1, вследствие чего увеличится размер файла, содержащего много шрифтов. При преобразовании шрифтов можно уменьшить размер файла, сократив шрифты Type 1, если используется небольшое количество символов (например, английские символы от A до E). Можно также указать процент для используемых шрифтов. Можно, например, создать поднабор шрифта при использовании менее 50 процентов символов. Если процент использованных в документе символов данного шрифта превышает 50, будет внедрен весь набор символов. Если процент использованных в документе символов данного шрифта меньше 50, то внедряются только эти символы.
Восполнить разницу шрифтов на различных компьютерах можно также путем экспортирования текста в виде кривых. В виде кривых текст можно экспортировать при использовании нестандартных текстовых символов, например. При экспортировании текста в виде кривых структура файла становится более сложной и может увеличиться его размер. Для обычного выпуска документации рекомендуется встраивать в документ шрифты, а не преобразовывать текст в прямые.

Редактирование стиля PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

В диалоговом окне Параметры публикации в PDF укажите необходимые параметры.

4.

Перейдите на вкладку Общие.

5.

Нажмите кнопку Добавить стиль PDF , которая находится рядом со списком Стиль PDF .

6.

Выберите стиль в списке Сохранить стиль PDF как .

•

Если сохранить изменения, внесенные в предварительно установленные параметры стиля, исходные параметры будут изменены. Во избежание этого сохраняйте изменения, внесенные в предварительно установленные параметры стиля, под новым именем.

Сохранение документа в виде файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

В списке Стиль PDF выберите один из следующих стилей:

•

PDF для документооборота - создание файла PDF, который можно напечатать на лазерном или настольном принтере и который подходит для обычной доставки документов. Этот стиль предполагает сжатие растровых изображений по алгоритму JPEG и позволяет включать в документ закладки и гиперссылки.

•

PDF для редактирования - создание высококачественного файла PDF, предназначенного для отправки на принтер или цифровое копировальное устройство. Этот стиль предполагает сжатие LZW, позволяет встраивать в документ шрифты, включать гиперссылки, закладки и эскизы. В файле PDF, экспортированном в данном стиле, сохраняются все шрифты, изображения с высоким разрешением и гиперссылки, что позволяет редактировать файл в дальнейшем.

•

PDF для допечатной подготовки - сжатие растровых изображений по алгоритму ZIP, возможность встраивания шрифтов и сохранения параметров плашечных цветов для достижения высокого качества печати. Обратитесь в бюро допечатной подготовки для получения информации о том, какие настройки они используют.

•

PDF для Интернета - создание файла PDF, предназначенного для интерактивного просмотра, например, файла PDF для рассылки по электронной почте или публикации в Интернете. Этот стиль предполагает сжатие растровых изображений по алгоритму JPEG, позволяет сжимать текст и включать в документ гиперссылки.

•

PDF/X-1a – сжатие растровых изображений ZIP, преобразование всех объектов в CMYK и сохранение параметров плашечных цветов. Данный стиль включает основные параметры для допечатной подготовки и является стандартным форматом рассылки рекламы.

•

PDF/X-3 – Данный стиль является расширенной версией PDF/X-1a. Он позволяет сохранять в файле PDF данные как в цветовой модели CMYK, так и в других цветовых моделях (например, в Lab или в оттенках серого).

3.

Выберите папку, в которой необходимо сохранить файл.

4.

В поле Имя файла введите имя файла.

Сохранение документов в виде файлов PDF

Документ можно сохранить в виде файла PDF. Файл PDF можно просматривать, открывать для общего доступа и печатать на любой платформе, при условии, что на компьютере пользователя установлено приложение Adobe Acrobat, Adobe® Reader® или другая программа, поддерживающая просмотр файлов PDF.Файл PDF можно также выгрузить в интрасеть или Интернет. В файл PDF можно также экспортировать часть документа.
При экспортировании документа в файл PDF можно выбрать один из предварительно установленных стилей PDF с индивидуальными параметрами. Например, при выбранном стиле PDF для Интернета разрешение изображений в файле PDF оптимизируется для Интернета. Можно также создать новый стиль PDF или изменить предварительно установленный стиль. Параметры безопасности не сохраняются с стилями PDF Для получения сведений о параметрах защиты файлов PDF см. раздел "Установка параметров безопасности для файлов PDF."
Если в документе использованы символы, они будут поддерживаться в файле PDF. Для получения дополнительных сведений о символах см. раздел "Работа с символами."

Сохранение нескольких документов в одном файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Общие .

4.

Выберите параметр Документы .

5.

Отметьте галочками документы, которые необходимо сохранить.

Сохранение параметров документа в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Установите любой из следующих флажков.

•

Сохранять перекрытия документа - сохранение параметров перекрытия объектов в документе

•

Сохранять данные полутонов - удобно использовать для получения цветоделенных негативов путем растрирования

Сохранение связей OPI в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Установите флажок Поддерживать связи OPI.

•

Не используйте связи OPI, если не уверенны, что файл PDF предназначен для сервера OPI.

Создание файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

В диалоговом окне Параметры публикации в PDF укажите необходимые параметры.

4.

Перейдите на вкладку Общие .

5.

Нажмите кнопку Добавить стиль PDF , которая находится рядом со списком Стиль PDF .

6.

Введите имя стиля в списке Сохранить стиль PDF как .

•

Если требуется удалить стиль PDF, выберите его и нажмите кнопку Удалить стиль PDF , которая находится рядом со списком Стиль PDF .

Субдискретизация растровых изображений в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

Установите любые из следующих флажков и введите значения в соответствующих полях:

•

Цвет

•

Оттенки серого

•

Монохромный

•

Субдискретизация цветных, монохромных растровых изображений и изображений в оттенках серого эффективна, только если разрешение изображения выше разрешения, указанного в области Субдискретизация изображения.

Сжатие текста и штриховых рисунков в файле PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

Установите флажок Сжать текст и штриховой рисунок.

Указание формата кодирования для файлов PDF

Формат ASCII и двоичный формат предназначены для документов. При публикации файла в PDF можно выбрать экспортирование файлов ASCII или двоичных файлов. Файлы в формате ASCII распознаются на всех платформах. Файлы в двоичном формате меньше по размеру, однако они не распознаются на некоторых платформах.
Кодирование документов не имеет отношения к кодированию текста. Для получения сведений об установке параметров кодирования текста в файлах PDF см. раздел "Работа с текстом и шрифтами при создании файлов PDF."

Указание формата кодировки для файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Документ.

4.

Выберите один из следующих параметров.

•

ASCII 85

•

Двоичный

Указание кодировки текста для файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

В области Текст и шрифты выберите один из следующих параметров.

•

ASCII – американский стандартный код обмена информацией. Данный формат обеспечивает более надежную поддержку языков с латинской основой, нежели Юникод, но не является полностью многоязычным.

•

Юникод – более современный формат кодирования, обеспечивающий поддержку всех письменных языков. Данный формат поддерживает такие языки, как китайский, японский и корейский, но может не поддерживаться некоторыми процессорами или средствами просмотра растровых изображений.

Указание параметров RGB, CMYK

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Выберите один из следующих пунктов в списке Вывести все объекты как:

•

RGB

•

CMYK

•

Оттенки серого

•

В исходном формате

Если требуется использовать цветовые профили ICC для определения цветового пространства CMYK принтера, установите флажок Применять профиль ICC и выберите профиль принтера в списке.

•

Цветовой профиль ICC доступен только для CMYK.

Уменьшение размера файла PDF

Для уменьшения размера файла PDF можно сжать растровые изображения, текст и штриховые рисунки. Можно выбрать один из следующих способов сжатия растрового изображения: JPEG, LZW и ZIP. Качество растровых изображений, сжатых по алгоритму JPEG, оценивается в диапазоне от 2 (высокое качество, низкий уровень сжатия) до 255 (более низкое качество, высокий уровень сжатия). Чем выше качество изображения, тем больше размер файла.
Размер файла PDF можно также уменьшить путем субдискретизации цветных, монохромных растровых изображений и изображений в оттенках серого или путем преобразования сложных заливок в растровые изображения.

Установка числа шагов градиента в файлах PDF

Можно увеличить или уменьшить число шагов для градиентных заливок. Меньшее число шагов приводит к ускорению печати, но при этом переходы между тенями будут более грубыми. Число шагов градиента можно установить в диапазоне от 1 до 256.

Установка параметров безопасности для файлов PDF

Можно задать параметры безопасности для защиты созданных файлов PDF. При просмотре файла PDF в Adobe Acrobat параметры безопасности позволяют контролировать выбор действия при просмотре, а также степень доступа к файлу и степень его редактирования и воспроизведения.
Безопасность обеспечивается двумя паролями: пароль с правами и открытый пароль.
Пароль с правами – это главный пароль, позволяющий контролировать процесс печати, редактирования и копирования файла. Например, владелец файла может защитить целостность содержимого файла, установив параметры разрешения, которые защитят файл от редактирования.
Можно также установить открытый пароль, который позволит контролировать доступ к файлу. Открытый пароль устанавливается, например, если файл содержит информацию личного характера и требуется ограничить круг пользователей, которые могут его просмотреть. Не рекомендуется устанавливать открытый пароль, если не установлен пароль с правами, поскольку в этом случае у пользователей будет неограниченный доступ к файлу PDF, в том числе появится возможность установки нового пароля.
Параметры безопасности настраиваются при сохранении файла PDF. Данные параметры отображаются при открытии файла PDF в Adobe Acrobat.
Для открытия и редактирования защищенного файла PDF необходимо ввести пароль с правами (или открытый пароль, если пароль с правами не установлен). Для получения сведений об открытии и импортировании файлов PDF см. раздел "Формат переносимых документов (PDF)."

Установка пароля пользователя для файла PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Безопасность.

4.

Установите флажок Открытый пароль .

5.

Введите пароль в поле Пароль.

6.

Повторно введите пароль в поле Подтвердить пароль с правами.

•

При установке открытого пароля рекомендуется также установить пароль с правами.

Установка разрешений на файл PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Безопасность.

4.

Установите флажок Пароль с правами .

5.

Введите пароль в поле Пароль.

6.

Повторно введите пароль в поле Подтвердить пароль с правами.

7.

В поле Права на печать выберите один из следующих параметров:

•

Нет – позволяет пользователям просматривать файл PDF на экране, но запрещает его печать.

•

Низкое разрешение – позволяет пользователям печатать версию файла PDF с низким разрешением. Данный параметр доступен для фалов PDF, поддерживаемых Adobe Acrobat 5 или более поздней версией.

•

Высокое разрешение – позволяет пользователям печатать версию файла PDF с высоким разрешением.

8.

В поле Права на правку выберите один из следующих параметров:

•

Нет – не допускает редактирование файла PDF пользователями

•

Все, кроме извлеченных страниц – позволяет пользователям редактировать файл, но запрещает извлекать из него страницы

Если требуется разрешить копирование содержимого файла PDF в другие документы, установите флажок Разрешить копирование текста, изображений и другого содержимого.

•

Пароль с правами – это главный пароль документа. Владелец файла может использовать его для назначения разрешений или для открытия файла, если установлен открытый пароль.

Включение гиперссылок, закладок и эскизов в файл PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Документ .

4.

Установите любой из следующих флажков.

•

Включать гиперссылки

•

Создавать закладки

•

Создавать эскизы

Если требуется настроить отображение закладок или эскизов при запуске, нажмите кнопку Закладки или Эскизы в области Отобразить при запуске.

Включение гиперссылок, закладок и эскизов в файлы PDF

В файл PDF можно включать гиперссылки, закладки и эскизы. Гиперссылки используются для создания переходов на веб-страницы или к URL-адресам Интернета. Закладки позволяют помечать отдельные места в файле PDF. Можно включить или отменить функцию отображения закладок и эскизов при первом открытии файла PDF в приложении Adobe Acrobat или Acrobat Reader.
Для получения сведений о добавлении в документ гиперссылок и закладок см. раздел "Работа с закладками и гиперссылками."

Включение меток принтера в файл PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Допечатная подготовка.

4.

Установите любой из следующих флажков.

•

Метки обреза

•

Сведения о файле

•

Метки совмещения

•

Шкала плотностей

Если требуется настроить перетекание, установите флажок Порог выхода за обрез и введите значение уровня перетекания в соответствующем поле.

•

Параметр перетекания доступен только для Acrobat 4.0, Acrobat 5.0, PDF/X-1a и PDF/X-3. Для отображения меток принтера в Adobe Acrobat необходим подключаемый модуль сторонних разработчиков.

•

Обычно достаточное значение порога выхода за обрез составляет от 0,125 до 0,25 дюймов. Любой объект, выходящий за указанные пределы, будет без пользы занимать место и может стать причиной возникновения проблем при печати на одном листе бумаги нескольких страниц с выходом за обрез.

Встраивание шрифтов в файл PDF

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Объекты.

4.

Установите флажок Встроить шрифты в документ.

Если требуется встроить основные шрифты в файл PDF, установите флажок Встроить основные 14 шрифтов.

•

Для публикации документа в Интернете не рекомендуется устанавливать флажок Встроить основные 14 шрифтов, поскольку это приводит к увеличению размера файла.

Выбор цветовой модели для объектов в файле PDF

Для вывода объектов в файл PDF можно выбрать один из следующих параметров цветового пространства: RGB, CMYK или оттенки серого. При выборе параметра CMYK можно применить стандартный профиль ICC для определения цветового пространства CMYK принтера. Для получения дополнительных сведений о цветовых профилях ICC см. раздел "Работа с цветовыми профилями."

Выбор формата файла EPS

Файлы EPS – это файлы PostScript, встраиваемые в документ. Можно выбрать способ просмотра инкапсулированных в PDF файлов PostScript (EPS). Файлы PostScript с высоким разрешением можно включить в документ PDF, однако они будут недоступны для просмотра в Adobe Acrobat. Функция предварительного просмотра позволяет включать изображения с высоким разрешением в файл PDF и отображать соответствующие изображения с низким разрешением в Adobe Acrobat.

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Дополнительные.

4.

Выберите один из следующих пунктов в списке Файлы EPS:

•

PostScript – изображения с высоким разрешением включаются в документ PDF, но являются недоступными для просмотра

•

Preview – изображения с высоким разрешением включаются в файл PDF; в Adobe Acrobat отображаются соответствующие изображения с низким разрешением

Выбор параметра совместимости

1.

Выберите Файл Опубликовать в PDF.

2.

Нажмите кнопку Параметры.

3.

Перейдите на вкладку Общие.

4.

В списке Совместимость выберите один из следующих вариантов:

•

Acrobat 4.0

•

Acrobat 5.0

•

Acrobat 6.0

•

PDF/X-1a

•

PDF/X-3

•

Если требуется сохранить слои и свойства слоев в опубликованном файле PDF, выберите параметр Acrobat 6.0. Имейте в виду, что слои-шаблоны не будут сохранены.

Печать в коммерческих целях

Использование мастера подготовки

1.

Выберите Файл Подготовка для бюро допечатной подготовки.

2.

Выберите один из следующих параметров.

•

Собрать все файлы, относящиеся к этому документу

•

Выбрать профиль, предоставленный бюро

•

Параметры файла PDF для бюро допечатной подготовки и параметры PDF для допечатной подготовки идентичны. Для получения сведений о параметрах стиля PDF для допечатной подготовки см. раздел "Сохранение документов в виде файлов PDF."

•

Чтобы создать профиль бюро допечатной подготовки, требуется утилита профиля допечатной подготовки, которая по умолчанию установлена в CorelDRAW.

Использование триадных цветов PANTONE Hexachrome

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Печать с цветоделением.

4.

Установите флажок Формы Hexachrome в области Параметры.

Настройка полей

1.

Выберите Файл Предварительный просмотр.

2.

Выберите инструмент Компоновка макета .

3.

Выберите Редактировать поля в списке Что редактировать? на панели свойств.

4.

Нажмите одну из следующих кнопок.

•

Автополя

•

Одинаковые поля

•

При нажатии кнопки Одинаковые поля необходимо указать значения в полях Левые верхние поля.

•

Во время подготовки задания к печати в коммерческих целях бюро допечатной подготовки может предложить минимальные возможные размеры полей, например, полей, необходимых для зоны зажима страницы и меток принтера.

Настройка полутонового растра

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Печать с цветоделением.

4.

Установите флажок Дополнительные параметры в области Параметры.

5.

Нажмите кнопку Дополнительно.

6.

Измените любой из следующих параметров.

•

Алгоритм растра

•

Разрешение

•

Базовый растр

•

Тип полутонов

•

Можно задать параметры частоты, угла и перекрытия растра как для плашечных цветов, так и для триадных цветов. Например, если используется градиентная заливка, состоящая из двух плашечных цветов, можно задать печать одного цвета под углом 45 градусов, а другого – под углом 90 градусов.

Настройка порога выхода за обрез

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Макет.

3.

Установите флажок Порог выхода за обрез.

4.

Введите значение в поле Порог выхода за обрез.

•

Обычно достаточное значение порога выхода за обрез составляет от 0,125 до 0,25 дюймов. Любой объект, выходящий за пределы заданной границы, без пользы занимает определенный объем памяти и может стать причиной возникновения проблем при печати на одном листе бумаги нескольких страниц с выходом за обрез.

Настройка последовательности страниц

1.

Выберите Файл Предварительный просмотр.

2.

Выберите инструмент Компоновка макета .

3.

Выберите Редактировать размещение страницы в списке Что редактировать? на панели свойств.

4.

Нажмите одну из следующих кнопок.

•

Интеллектуальная автосортировка

•

Последовательная автосортировка

•

Клонированная автосортировка

Если требуется настроить нумерацию страниц вручную, щелкните страницу и укажите номер страницы в поле Номер последовательности страницы.

5.

Выберите значение поворота в поле Поворот страницы.

Печать цветоделений

При отправке цветного материала в бюро допечатной подготовки или типографию пользователь или бюро допечатной подготовки должны создать цветоделения. Цветоделения необходимы, поскольку обычные печатные машины при печати одновременно могут использовать на листе бумаги чернила только одного цвета. Можно задать цветоделения для печати, включая порядок печати цветов.
Для воспроизведения цвета машины для печати используют либо триадный цвет, либо плашечный цвет, либо оба цвета. Во время печати можно преобразовать плашечные цвета в триадные. Для получения дополнительных сведений о плашечных и триадных цветах см. раздел "Выбор цветов."
Кроме того, Corel поддерживает PANTONE Hexachrome, разновидность процесса печати, в котором диапазон печатаемых цветов увеличен.По вопросу о необходимости использования в своей работе цвета PANTONE Hexachrome обратитесь в бюро допечатной подготовки.
При настройке полутоновых растров для печати цветоделений рекомендуется использовать параметры по умолчанию. В противном случае настройка может оказаться неверной и привести к нежелательному эффекту муара и низкому качеству воспроизведения цвета. Однако, если используется фотонаборное устройство, следует задать такой алгоритм растра, чтобы фотонаборное устройство пользователя и устройство, используемое в бюро допечатной подготовки, соответствовали друг другу. Прежде чем выполнять настройку экрана полутонов, определите подходящие параметры, проконсультировавшись с бюро допечатной подготовки.
Если имеются перекрывающиеся области, можно выбрать способ их печати. Для получения дополнительных сведений о перекрытиях см. раздел "Работа с треппингом цветов и перекрытиями."

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Печать с цветоделением.

Если требуется напечатать определенные цветоделения, установите в списке цветоделений соответствующий флажок.

•

Можно напечатать цветоделения в цвете, установив флажок Цветоделения в цвете в области Параметры, хотя это не рекомендуется.

•

Можно изменить порядок печати цветоделений, если установить флажок Дополнительные параметры, нажать кнопку Дополнительно и выбрать нужный порядок в списке Порядок.

Печать цветовой калибровочной шкалы и шкалы плотностей

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

В области Калибровочная шкала установите любой из следующих флажков.

•

Цветовая калибровочная шкала

•

Шкала плотностей

Если требуется настроить уровни серого в одной из клеток шкалы плотности, выберите число в списке Плотность (чем меньше значение, тем светлее тон клетки) и введите новое значение плотности для этой клетки.

Печать имитации перекрытия

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

Снимите флажок Печать с цветоделением.

3.

В списке Перекрытия документа выберите Моделировать.

При выборе параметра Моделировать выполняется растрирование файла, и он распечатывается с использованием триадных цветов.

Печать меток обреза и сгиба

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

Установите флажок Метки обреза/сгиба.

Если требуется печать меток обреза/сгиба только за пределами листа, установите флажок Только за пределами.

•

Чтобы напечатать метки обреза и сгиба, размер бумаги, используемой для печати, должен быть на 0,5 дюйма больше, чем размер бумаги, на которой находится изображение для печати.

•

Для получения сведений об определении меток обреза и сгиба см. раздел "Редактирование переплетов."

Печать меток принтера

Печать меток принтера позволяет отобразить на странице информацию о способе печати материала. Можно указать расположение меток принтера на странице.
Доступны следующие метки принтера.

•

Метки обреза/сгиба - несут информацию о размере бумаги и печатаются в углах страницы. Можно напечатать метки обреза/сгиба, чтобы по ним обрезать бумагу. Если на одном листе печатаются несколько страниц (например, в две строки и в два столбца), можно напечатать метки обреза/сгиба на внешнем крае страницы, чтобы они были удалены после обрезки, или добавить метки обреза рядом с каждой строкой и столбцом. Метки обреза/сгиба будут присутствовать в каждой форме отдельного файла CMYK.

•

Порог выхода за обрез - определяет расстояние, на которое может выходить изображение за пределы меток обреза. При использовании выхода за обрез для того, чтобы изображение простиралось до края страницы, необходимо задать порог выхода за обрез. При использовании выхода за обрез размер используемой бумаги должен быть больше, чем нужный размер бумаги, и задание на печать должно выходить за пределы края бумаги нужного размера.

•

Метки совмещения - требуются для выравнивания пленки для проверки или печатных форм на устройстве для многокрасочной печати. Они печатаются на каждом листе цветоделения.

•

Цветовые калибровочные шкалы - это цветовые шкалы, которые печатаются на каждом листе цветоделения и обеспечивают точное воспроизведение цвета. Чтобы можно было посмотреть калибровочную шкалу, размер страницы для задания на печать должен быть больше размера страницы, на которой находится материал для печати.

•

Шкала плотности - это ряд серых клеток, оттенок которых варьируется от самого светлого до самого темного оттенка. Эти клетки необходимы для тестирования плотности полутоновых изображений. Можно расположить шкалу плотности в любом месте страницы. Кроме того, можно настроить уровни серого в каждой из семи клеток шкалы плотности.

•

Номера страниц - помогает разобрать страницы изображения, на которых отсутствуют номера, или номера которых не соответствуют действительному номеру страницы

•

Сведения о файле - предоставляет информацию о файле, например цветовой профиль; настройки полутонов; имя изображения, дату и время его создания; номер формы и имя задания

Печать меток совмещения

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

Установите флажок Печать меток совмещения.

4.

Выберите стиль меток совмещения в списке Стиль.

•

Чтобы можно было напечатать метки совмещения, размер бумаги, используемой для печати, должен быть на 0,5 дюйма больше, чем размер бумаги, на которой находится изображение для печати.

Печать на пленку

Для задания на печать можно установить печать негативов. Фотонаборное устройство создает изображения на пленке, которые, возможно, потребуется сделать негативами, что зависит от используемого печатного устройства. Чтобы определить, возможно ли напечатать изображения на пленке, обратитесь в бюро допечатной подготовки или типографию.
Можно задать печать эмульсией вниз. При печати эмульсией вниз на настольных принтерах можно получить обратные изображения.

Печать негатива

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

Установите флажок Инвертировать.

•

Не выбирайте негативную пленку, если печать выполняется на настольном принтере.

Печать номеров страниц

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

Установите флажок Печатать номера страниц.

Если требуется расположить номер страницы в пределах страницы, установите флажок В пределах страницы.

Печать совмещенных меток обреза и сгиба

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, затем выберите Печать.

3.

Выберите Совмещенные метки обреза в списке Параметр.

4.

Выберите Вывод на все печатные формы в списке Настройка.

Печать сведений о файле

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

Установите флажок Печатать сведения о файле.

4.

Введите имя задания в поле Имя задания/Заголовок.

Если требуется расположить сведения о файле в пределах страницы, установите флажок В пределах страницы.

Печать в файл

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Общие.

3.

Установите флажок Печать в файл.

4.

Щелкните стрелку меню и выберите одну из следующих команд.

•

Для Mac - сохранение рисунка, который можно просмотреть на компьютере Macintosh

•

Один файл - печать страниц в один файл

•

Страницы в отдельные файлы - печать страниц в отдельные файлы

•

Формы в отдельные файлы - печать печатных форм в отдельные файлы

5.

Нажмите кнопку Печать.

6.

Выберите один из типов файла в списке Тип файла .

•

Файл печати - сохранение файла как файла PRN

•

Файл PostScript - сохранение файла как файла PS

7.

Выберите папку, в которой необходимо сохранить файл.

8.

В поле Имя файла введите имя файла.

•

Если подготовка файлов PostScript нежелательна, бюро допечатной подготовки, содержащие приложение, в котором создан рисунок, могут принять исходные файлы (например, файлы CorelDRAW) и применить к ним нужные параметры допечатной подготовки.

Печать в коммерческих целях

С помощью CorelDRAW задание можно подготовить к печати в коммерческих целях.
В этом разделе содержатся следующие сведения

•

подготовка задания на печать для бюро допечатной подготовки

•

работа с компоновками макета

•

печать меток принтера

•

сохранение связей OPI

•

печать цветоделений

•

работа с треппингом цветов и перекрытиями

•

указание параметров треппинга In-RIP

•

печать на пленке

•

понятие о печати в коммерческих целях

Перекрытие выбранных цветоделений

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Печать с цветоделением.

4.

Установите флажок Дополнительные параметры.

5.

Нажмите кнопку Дополнительно.

6.

В диалоговом окне Дополнительная настройка цветоделения выберите цветоделение в списке Алгоритм растра.

7.

В столбце Перекрытие щелкните один или оба следующих значка.

•

Перекрытие графики

•

Перекрытие текста

•

Если для цветоделения назначено перекрытие, значок становится темнее.

•

Можно изменить порядок печати цветоделений, выбрав цветоделение и порядок печати в списке Порядок.

Перекрытие выбранных объектов

1.

Выделите объект.

2.

Щелкните Правка и выберите один из следующих параметров.

•

Печатать абрис поверх

•

Печатать заливку поверх

•

Перекрытие растрового изображения

•

Кроме того, можно задать перекрытие объекта, щелкнув правой кнопкой мыши объект и выбрав параметр перекрытия в контекстном меню.

Подготовка задания на печать для бюро допечатной подготовки

Можно использовать мастера подготовки для бюро допечатной подготовки, чтобы получать пошаговые инструкции при отправке файла в бюро допечатной подготовки. Мастер делает более простыми такие операции, как создание файлов PostScript и PDF, сбор всевозможной информации, необходимой для печати изображения, а также копирование оригинала, встроенных файлов изображения и шрифтов в папку, определяемую пользователем.
Можно выполнить печать рисунка в файл, что позволяет в бюро допечатной подготовки отправить файл непосредственно на устройство вывода. Для получения сведений о выборе параметров обратитесь в бюро допечатной подготовки.
Можно включить сведения о задании, в которых будут содержаться все заданные параметры допечатной подготовки.
Для получения дополнительных сведений о печати в коммерческих целях см. раздел "Понятие о печати в коммерческих целях."

Понятие о печати в коммерческих целях

Если для заданий на печать используются коммерческие службы печати, то это обычно бюро допечатной подготовки или типографии. В бюро допечатной подготовки принимается файл и напрямую переносится на пленку или печатную форму. В типографии пленка из бюро допечатной подготовки используется для создания печатных форм.
Для подготовки задания к печати в коммерческих целях можно отправить графический оригинал на бумаге или на диске. Если материал отправляется на диске, для бюро допечатной подготовки требуется либо файл PostScript, либо исходный файл используемого приложения. Если файл создается для фотонаборного устройства или фотонаборной машины с выводом изображения на формную пластину, проконсультируйтесь с бюро допечатной подготовки по вопросу выбора наиболее подходящего формата файла и настроек для печатающего устройства. В бюро допечатной подготовки следует отправлять окончательный вариант работы, даже если это лишь черно-белый вариант. Это поможет служащим бюро определить и оценить возможные проблемы.
Перед печатью рисунка необходимо выбрать и правильно настроить драйвер соответствующего печатающего устройства. Чтобы выбрать наиболее оптимальный вариант настройки драйвера печатающего устройства, ознакомьтесь с инструкциями производителя печатающего устройства или проконсультируйтесь у специалистов бюро допечатной подготовки или типографии, в которой печатается ваша работа.

Преобразование плашечных цветов в триадные

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Преобразовывать плашечные цвета в триадные.

•

При преобразовании плашечных цветов в триадные цвета исходный файл CorelDRAW не изменяется. Преобразование влияет только на способ отправки цветов на принтер.

Работа с компоновками макета

Работа с компоновками макета позволяет выполнять печать нескольких страниц документа на листе бумаги. Можно выбрать заготовку компоновки макета для создания журналов и книг, предназначенных для печати в коммерческих целях; создания документов, для которых требуется обрезка или сгиб, например почтовых наклеек, визитных карточек, проспектов или поздравительных открыток; или печати нескольких эскизов документа на одной странице. Кроме того, можно отредактировать заготовку компоновки макета и создать собственную компоновку.
Можно выбрать метод брошюровки из трех имеющихся методов или настроить свой собственный метод брошюровки. При выборе имеющегося метода брошюровки все подписи, кроме первой, будут расположены автоматически.
Можно расположить страницы на подписи вручную или автоматически. При автоматическом расположении страниц можно выбрать ракурс изображения. Если по горизонтали или по вертикали требуется расположить несколько страниц, можно задать размер переплетов между страницами. Например, можно выбрать параметр автоматических интервалов переплета, с помощью которого задается переплет, с которым страницы документа занимают все доступное пространство компоновки.
Если печать выполняется на настольном принтере, можно настроить поля, в которых будет располагаться непечатаемая область страницы. Если задать поле меньше, чем непечатаемая область страницы, кромки некоторых страниц или некоторые метки принтера могут быть обрезаны.

Работа с треппингом цветов и перекрытиями

При треппинге цветов они намеренно перекрываются таким образом, что несовпадения цветоделений незаметны. Если треппинг выполняется вручную, один цвет должен перекрывать другой. Для треппинга, получаемого путем перекрытия, требуется, чтобы верхний цвет был намного темнее, чем нижний. В противном случае может получиться нежелательный третий цвет (например, в результате перекрытия желтого голубым объект получается зеленым). В некоторых случаях, возможно, действительно требуется получить третий цвет. Например, можно выполнить перекрытие двух плашечных цветов, чтобы создать третий цвет.
Результат смешивания перекрываемых цветов зависит от типа цветов и чернил, используемых для смешивания, а также от типа перекрываемых объектов. Например, перекрытие объекта, для которого используется цвет CMYK, и перекрытие объекта, для которого используется плашечный цвет, дают разные результаты. Результаты перекрытия растровых изображений и векторных изображения тоже различны. Можно просмотреть, как будут выглядеть перекрывающиеся цвета, в режиме просмотра Расширенный с перекрытиями. Для получения дополнительных сведений о выборе режима просмотра см. раздел "Выбор режимов просмотра." В зависимости от используемого принтера может наблюдаться некоторое различие между предварительной и напечатанной версиями.
Когда материал готов к печати, можно сохранить параметры перекрытия документа, если в документе требуется выполнить треппинг объектов или требуется смешать перекрывающиеся цвета для достижения определенного эффекта. Кроме того, можно пропустить перекрываемые области таким образом, чтобы был виден только верхний цвет. Если требуется распечатать исправленную версию файла, можно имитировать перекрытия. Моделирование перекрытий растрирует файл, и его печать выполняется с использованием исключительно триадных цветов.
Можно задать группу объектов для перекрытия. Можно выполнить перекрытие растровых изображений, заливки векторных объектов или абриса или того и другого. Кроме того, можно выполнить перекрытие определенных цветоделений и задать порядок их печати, а также указать, для чего требуется перекрытие – для графики, текста, или для того и другого.
Два метода выполнения автоматического треппинга цветов – это всегда печатать черный поверх и авторасширение. При использовании метода печати черного поверх создается треппинг цвета путем печати всех объектов, содержащих 95% черного цвета или более, поверх всех расположенных под ним объектов. Этот параметр рекомендуется использовать для иллюстрации, содержащей много черного текста, однако его следует использовать осторожно, если иллюстрация содержит много графики. Можно настроить пороговое значение, если бюро допечатной подготовки рекомендует значение порога черного, отличное от 95%.
При использовании авторасширения создается треппинг цветов путем создания абриса того же цвета, что и заливка объекта, а также печати этого абриса поверх расположенных под ним объектов. Авторасширение создается для всех объектов файла, отвечающих следующим трем условиям: объекты уже не имеют абриса, имеют однородную заливку и уже не назначены для перекрытия.
Для получения сведений о расширенных параметрах треппинга см. раздел "Указание параметров треппинга In-RIP."

Расположение меток принтера

1.

Выберите Файл Предварительный просмотр.

2.

Выберите инструмент Размещение меток .

3.

Нажмите кнопку Авторасположение прямоугольника меток на панели свойств.

4.

Введите значения в полях Прямоугольник выравнивания меток.

•

Кроме того, можно изменить расположение меток принтера, если щелкнуть значок метки принтера в окне предварительного просмотра и перетащить ограничивающий блок.

•

Если требуется прикрепить метки принтера к ограничивающему блоку объекта, а не страницы, перейдите на вкладку Допечатная подготовка в диалоговом окне Печать и установите флажок Метки в объекты.

Редактирование компоновки макета

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Макет.

3.

Выберите компоновку макета в списке Компоновка макета.

4.

Нажмите кнопку Изменить.

5.

Отредактируйте любой из параметров компоновки макета.

6.

На панели свойств выберите Сохранить макет.

7.

В поле сохранить как введите имя компоновки макета.

•

При редактировании компоновки макета ее следует сохранить под новым именем. В противном случае параметры заготовки компоновки макета будут отменены.

Редактирование переплетов

1.

Выберите Файл Предварительный просмотр.

2.

Выберите инструмент Компоновка макета .

3.

Выберите Редактировать переплеты и отделку в списке Что редактировать? на панели свойств.

4.

Нажмите одну из следующих кнопок.

•

Автоинтервалы переплета

•

Одинаковые переплеты

5.

Нажмите одну из следующих кнопок.

•

Местоположение выреза

•

Место сгиба

•

Если нажать кнопку Одинаковые переплеты, то необходимо указать значение в поле Размер переплета.

•

Редактирование переплетов доступно, только если выбрана компоновка макета, на которой расположены две или более страниц по горизонтали или вертикали.

Сохранение или пропуск перекрытий во время печати

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

В списке Перекрытия документа выберите один из следующих параметров:

•

Сохранить – сохранение перекрываемых областей

•

Пропустить – области не перекрываются; верхний цвет печатается, а нижние цвета пропускаются

Сохранение связей OPI

Открытый интерфейс подготовки к печати (OPI) позволяет использовать изображения с низким разрешением в качестве заместителей места, которые будут отображены в окончательном варианте работы. Когда бюро допечатной подготовки получает файл, сервер OPI заменяет в нем изображения с высоким разрешением на заместители места с низким разрешением.

1.

Выберите Файл Печать.

2.

Перейдите на вкладку PostScript.

3.

Установите флажок Поддерживать связи OPI.

•

Параметр Поддерживать связи OPI доступен только для устройств PostScript.

•

При использовании сервера OPI и сервера управления печатью, например Creo Color Central, можно сэкономить рабочее время. Образцы с низким разрешением автоматически создаются на основе оригиналов с высоким разрешением и помещаются в CorelDRAW. Эти файлы содержат собственные примечания OPI, которые распознаются сервером Creo Color Central при получении им задания. Затем сервер заменяет изображение с высоким разрешением на изображение с низким разрешением.

•

При импорте в документ изображений с низким разрешением они должны быть отмечены как изображения OPI, использующие программное обеспечение сторонних производителей.

Треппинг цвета путем авторасширения

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Печать с цветоделением.

4.

Установите флажок Авторасширение.

5.

Введите значение в поле Максимум.

6.

Установите флажок Фиксированная ширина.

Поле Максимум изменится на поле Ширина, если будет установлен флажок Фиксированная ширина.

7.

Введите значение в поле Для текста более.

•

Значение, введенное в поле Для текста более, означает минимальный размер, к которому применяется авторасширение. Если для этого параметра указано слишком малое значение, то небольшой текст может стать нечитаемым при применении авторасширения.

•

Степень расширения, назначенная для объекта, зависит от максимального значения треппинга, заданного в поле Максимум, а также от цвета объекта. Чем светлее цвет, тем более высокий процент максимального значения треппинга. Чем темнее цвет, тем более низкий процент максимального значения треппинга.

Треппинг путем печати черного поверх

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Печать с цветоделением.

4.

Установите флажок Всегда печатать черный поверх в области Треппинг.

Указание чернил для треппинга

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Треппинг In-RIP.

4.

Нажмите кнопку Параметры.

5.

Щелкните Тип и для каждого цветоделения выберите одно из следующих значений.

•

Прозрачный - к выбранным чернилам наложение не применяется, однако применяется ко всем чернилам, которые находятся под ними

•

Нейтральная плотность - значение нейтральной плотности выбранных чернил определяет способ их применения

•

Непрозрачный - выбранные чернила применяются как непрозрачные

•

Игнорировать непрозрачный - наложение не применяется ни к выбранным чернилам, ни к чернилам, которые находятся под ними

•

Чтобы можно было открыть окно Параметры треппинга In-RIP, пункт PostScript 3 списка Совместимость на вкладке PostScript диалогового окна Печать должен быть выбран.

Указание параметров треппинга In-RIP

Треппинг In-RIP позволяет указать расширенные параметры треппинга. Прежде чем выбрать треппинг In-RIP, убедитесь, что используемый принтер PostScript 3 поддерживает параметры треппинга In-RIP.
Можно выбрать ширину наложения – степень распространения одного цвета над другим. Кроме того, можно указать размещение треппинга изображения, указывающее место треппинга. Можно, например, указать сжатие или расширение треппинга, в зависимости от значений нейтральной плотности соседних цветов. Значение нейтральной плотности указывает на осветление или затемнение цвета и помогает определить, как соседние цвета будут распространяться друг на друга.
Можно указать порог, при котором будет создан треппинг, указав ограничение шага треппинга. Если цвета при треппинге имеют одинаковые значения нейтральной плотности, размещение треппинга будет настроено соответственно. Ограничение шага треппинга указывает на пороговое значение, при котором треппинг будет настроен.
Перед выполнением треппинга можно задать чернила. Можно задать непрозрачные чернила, например, чернила цветов металлик, чтобы сквозь них ничего не просматривалось. Чтобы снизить видимость треппинга, при его выполнении можно уменьшить используемое количество цвета в чернилах. Это особенно полезно, если используются пастельные цвета, контрастные цвета, а также цвета с одинаковыми значениями нейтральной плотности.

Указание пленки эмульсией вниз

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Допечатная подготовка.

3.

Установите флажок Зеркальное отражение.

Указание порога перекрытия черного

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, затем выберите Печать.

3.

Выберите Порог перекрытия черного (PS) в списке Параметр.

4.

Выберите число в списке Настройка.

Выбранное числовое значение означает процентное содержание черного, выше которого черные объекты будут перекрываться.

Указание порога

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Треппинг In-RIP.

4.

Нажмите кнопку Параметры.

5.

Введите значение в одном или нескольких полях.

•

Ограничение шага: - указывает порог между вариациями цвета. Чем ниже значение порога, тем вероятнее создание наложения.

•

Ограничение черного: - указывает порог, при котором триадный черный считается чисто черным

•

Ограничение плотности черного: - указывает значение нейтральной плотности для черных чернил

•

Ограничение сдвигаемого наложения: - указывает различие между значениями нейтральной плотности соседних цветов, при котором настраивается (сдвигается) наложение от темной стороны кромки цвета в направлении к центральной линии. Чем ниже значение ограничения сдвигаемого наложения, тем более плавным получается переход.

•

Чтобы можно было открыть окно Параметры треппинга In-RIP, пункт PostScript 3 списка Совместимость на вкладке PostScript диалогового окна Печать должен быть выбран.

Указание размещения наложения изображения

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Треппинг In-RIP.

4.

Нажмите кнопку Параметры.

5.

В списке Размещение наложения изображения выберите одно из следующих размещений:

•

Нейтральная плотность - используется для определения более светлого объекта и, таким образом, направления и размещения наложения

•

Сжатие - используется для наложения темного объекта переднего плана на светлое фоновое изображение

•

Авторасширение - используется для наложения светлого объекта переднего плана на темное фоновое изображение

•

Центральная линия - используется, когда соседние изображения и объекты имеют одинаковые значения нейтральной плотности или когда плотность изображения вдоль кромки объекта меняется

Если требуется выполнить наложение объекта на изображение, выберите параметр Наложить объекты на изображения.

•

Чтобы можно было открыть окно Параметры треппинга In-RIP, пункт PostScript 3 списка Совместимость на вкладке PostScript диалогового окна Печать должен быть выбран.

Включение сведений о задании в задание на печать

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

Установите флажок Печать сведения о задании.

4.

Нажмите кнопку Тип сведений.

5.

В области Данные отключите любой параметр.

6.

В области Назначение установите один из флажков.

•

В текстовый файл

•

На принтер

Выбор метода брошюровки

1.

Выберите Файл Предварительный просмотр.

2.

Выберите инструмент Компоновка макета .

3.

Выберите Редактировать основные параметры в списке Что редактировать? на панели свойств.

4.

Введите значения в полях Страницы по горизонтали/вертикали.

Если требуется печать на обеих сторонах станицы, нажмите кнопку Односторонний/двусторонний .

5.

В списке Режим брошюровки выберите один из следующих методов брошюровки.

•

Правильная брошюровка

•

Брошюровка внакидку

•

Разбор по копиям и разрезание

•

Специальная брошюровка

Если выбран метод Правильная брошюровка или Специальная брошюровка, введите значение в соответствующем поле.

•

Если нажать кнопку Односторонний/двусторонний, чтобы выполнить печать на обеих сторонах листа на устройстве, не поддерживающем двустороннюю печать, то мастер автоматически предоставит инструкции о том, как надо вставить бумагу в принтер, чтобы выполнить печать на обеих сторонах листа.

Выбор ослабления цвета при наложении

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Треппинг In-RIP.

4.

Нажмите кнопку Параметры.

5.

Введите значение в поле Ослабление цвета при наложении.

•

Значение ослабления 100% означает, что ослабления цвета нет; при более низком значении нейтральная плотность уменьшается.

•

Чтобы можно было открыть окно Параметры треппинга In-RIP, пункт PostScript 3 списка Совместимость на вкладке PostScript диалогового окна Печать должен быть выбран.

Выбор ширины наложения

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Цветоделение.

3.

Установите флажок Треппинг In-RIP.

4.

Нажмите кнопку Параметры.

5.

Введите значение в поле Ширина наложения.

Если треппинг применяется к черному цвету, введите значение в поле Ширина наложения черного.

•

Чтобы можно было открыть окно «Параметры треппинга In-RIP», пункт PostScript 3 списка «Совместимость» на вкладке PostScript диалогового окна «Печать» должен быть выбран.

Выбор заготовки компоновки макета

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Макет.

3.

Выберите компоновку макета в списке Компоновка макета.

•

Выбранный макет влияет не на исходный документ, а только на его печатный вариант.

Печать

Автоматическое увеличение шага градиента

1.

Выберите Файл Печать.

2.

Перейдите на вкладку PostScript.

3.

Установите флажок Автоувеличение шага градиента.

•

При установке флажка Автоувеличение шага градиента увеличивается количество шагов, используемых для отображения градиентных заливок, в результате чего время печати может увеличиться.

Использование мастера слияния при печати

Мастер слияния при печати можно использовать для объединения текста с рисунком, например можно сделать индивидуальное приглашение, напечатав на нем имя получателя.
Следующие шаги предоставляют общее описание процесса слияния документа.
A. Создание или открытие существующего файла данных - можно создать новый или открыть существующий файл данных. CorelDRAW поддерживает следующие типы файлов: Текст (TXT), значения, разделенные запятыми (CSV) и расширенный текстовый формат (RTF).
B. Создание полей данных - полям данных можно присваивать имена.
C. Ввод данных в поля данных - после создания списка полей данных можно вводить данные.
D. Сохранение файла данных - информацию полей данных можно сохранять в текстовом файле.
E. Вставка полей в рисунок - можно выбрать поля и их положение на рисунке, щелкнув значок вставки выбранного поля слияния при печати, выбрав имя поля в списке и щелкнув в любом месте на рисунке.
F. Слияние файла данных с рисунком - объединенный документ можно просмотреть в окне предварительного просмотра. Слияние полей данных с рисунком происходит при печати документа.
Вышеописанные шаги могут отличаться при использовании существующего файла данных.

Использование подготовки

Подготовка позволяет проверить состояние файла перед его выводом. Она также обеспечивает сводку потенциальных и существующих проблем, а также предложений по их решению. Можно выбирать проблемы, которые подлежат проверке при подготовке. Можно также сохранять параметры подготовки. Для получения сведений об отдельных параметрах подготовки см. следующие разделы:

•

Для проверки проблем с печатью файла см. раздел "Просмотр сводки проблем задания на печать."

•

Для проверки проблем с публикацией в файл PDF см. раздел "Просмотр сводки по подготовке для файла PDF."

•

Для проверки проблем с публикацией в Интернете см. раздел "Настройка параметров подготовки к публикации в Интернете."

•

Для проверки проблем с экспортом файла SWF см. раздел "Просмотр сводки проблем, относящихся к файлу Macromedia Flash."

•

Для проверки проблем с экспортом файла SVG см. раздел "Масштабируемая векторная графика (SVG)."

Изменение полей слияния

1.

Выберите Файл Слияние при печати Изменить поля слияния.

2.

Следуйте инструкциям мастера слияния при печати.

•

Поля слияния можно также изменять с помощью кнопки Изменить поля слияния на панели свойств.

Настройка параметров предупреждений

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, затем выберите Печать.

3.

Выберите Предупреждение о цветоделениях плашечных цветов в списке Параметр.

4.

В списке Настройка выберите одно из следующих значений:

•

Если используются плашечные цвета

•

Если используется более 1 плашечного цвета

•

Если используется более 2 плашечных цветов

•

Если используется более 3 плашечных цветов

5.

Выберите Множество шрифтов (подготовка) в списке Параметр, затем число в появившемся списке Настройка.

Настройка параметров совместимости драйвера

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, Печать, затем выберите Совместимость драйвера.

3.

В списке Принтер выберите печатающее устройство, не поддерживающее PostScript.

4.

Установите флажки параметров, которые необходимо указать.

Настройка размера и положения задания на печать

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Макет.

3.

Выберите один из следующих параметров.

•

Как в документе – сохранение размера, которое изображение имеет в документе

•

В размер страницы – изменение размера и положения задания на печать для размещения на распечатываемой странице

•

Изменение положения изображений на – выбор положения задания на печать в списке

•

При выборе параметра Изменение положения изображений на можно указать размер, положение и масштаб в соответствующих полях.

Настройка свойств принтера

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Общие.

3.

Нажмите кнопку Свойства.

4.

Настройте необходимые свойства в диалоговом окне.

Определение шага градиента в задании на печать

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

Введите значение в поле Шаг градиента.

•

Шаг градиента, определенный в диалоговом окне Градиентная заливка, имеет приоритет над параметрами, заданными на вкладке Разное. Для получения дополнительных сведений об определении шага градиента в диалоговом окне Градиентная заливка см. раздел "Изменение качества печати и отображения градиентной заливки."

можно загружать только для

1.

Выберите Файл Печать.

2.

Перейдите на вкладку PostScript.

3.

Снимите флажок Загружать шрифты Type 1.

•

Шрифты Type 1 можно загружать только для устройств PostScript.

•

При установке флажка Загружать шрифты Type 1 флажок Преобразовывать TrueType в Type 1 устанавливается по умолчанию. Это нужно для того, чтобы шрифты TrueType преобразовывались в Type 1, обеспечивая возможность их загрузки. Снимите флажок Преобразовывать TrueType в Type 1 только в том случае, если устройству вывода не удается интерпретировать шрифты Type 1.

Печать цветных заданий черным цветом или оттенками серого

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

Выберите один из следующих параметров.

•

Все цвета черным

•

Оттенки серого

Печать на принтере PostScript

PostScript является языком описания страниц, на котором написаны инструкции, отправляемые на устройство PostScript. Все элементы в задании на печать (например, кривые и текст) представлены в виде кода PostScript, который используется печатающим устройством для печати документа. Для лучшей совместимости можно выбрать устройство PostScript, не зависящее от устройства. Можно также выбрать файл описания принтера PostScript (PPD). В файле описания принтера PostScript содержится описание возможностей и функций принтера PostScript. Файл описания можно получить у производителя принтера.
Печать можно выполнять на печатающем устройстве PostScript. Чтобы убедиться в правильной печати задания на устройстве PostScript Level 1, можно выполнить проверку на наличие потенциальных проблем, например со сложной графикой или градиентными заливками, в которых могут образовываться полосы.
Можно включить автоматическое увеличение шага градиента в градиентной заливке, чтобы предотвратить возникновение полос. Чтобы убедиться в правильной печати задания, можно понизить сложность кривых путем увеличения степени спрямления. Параметр степени спрямления определяет насколько сглаженной будет кривая при печати.
Если в задании на печать содержится слишком много шрифтов, оно может неправильно распечататься, а если слишком много плашечных цветов, размер файла увеличивается. В параметрах PostScript можно указать, чтобы при печати задания, в котором число шрифтов или плашечных цветов превышает заданное количество, выводилось предупреждение.
По умолчанию драйвер печатающего устройства загружает в него шрифты Type 1. Функцию загрузки шрифтов Type 1 можно отключить, чтобы шрифты распечатывались как графика (кривые или растровые изображения). Это может быть полезным в случаях, когда в файле содержится много шрифтов, загрузка которых была бы неприемлема из-за времени загрузки или размера файлов этих шрифтов. Растровые версии шрифтов TrueType выглядят лучше в мелкой печати, и печатаются они быстрее обычных шрифтов. Можно выбрать максимальное количество растровых шрифтов, которые могут содержаться в задании на печать.

Печать на устройстве PostScript

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Общие.

3.

Выберите принтер PostScript в списке Имя.

4.

Перейдите на вкладку PostScript.

5.

Из списка в области Совместимость выберите уровень PostScript, соответствующий принтеру.

Если при печати необходимо сжимать растровые изображения, установите флажок Использовать сжатие JPEG в области Растровые изображения и переместите регулятор Качество JPEG.

•

Параметры сжатия растровых изображений можно сохранять в файлах интерпретированных PostScript (PS или PRN) при печати в файл с помощью драйвера PostScript. Для получения сведений о печати в файл см. раздел "Печать в файл."

Печать работы

Приложение CorelDRAW позволяет распечатывать одну или несколько копий рисунка. На печать можно выводить как сами рисунки, так и их отдельные части, например, можно распечатывать векторные объекты, растровые изображения, текст и слои. Для получения дополнительных сведений о печати слоев см. раздел "Включение или отключение печати и экспорта для слоя."
Перед печатью рисунка можно настроить свойства принтера, включая размер бумаги и параметры устройства.

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Общие.

3.

Выберите принтер в списке Имя.

4.

Введите значение в поле Количество копий.

Если необходимо выполнить разбор по копиям, установите флажок Разобрать по копиям.

5.

Выберите один из следующих параметров.

•

Текущий документ – печать активного рисунка

•

Текущая страница – печать активной страницы

•

Страницы – печать заданных страниц

•

Документы – печать заданных документов

•

Выбранное – печать выбранных объектов

•

Перед печатью выбранного необходимо выбрать объекты.

•

Флажок Разобрать по копиям доступен, только если в документе больше одной страницы.

Печать выбранных векторных объектов

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

В области Параметры проверки установите необходимые флажки:

•

Векторные объекты

•

Растровые объекты

•

Текст

•

Графические объекты можно распечатать в полноцветном, монохромном режимах или в режиме оттенков серого, установив соответствующие флажки в области Субдискретизация изображения.

•

Весь текст можно распечатать черным цветом, установив флажок Весь текст черным.

Печать

CorelDRAW предоставляет исчерпывающие возможности для печати.
В этом разделе содержатся следующие сведения

•

печать работы

•

создание макетов заданий на печать

•

предварительный просмотр заданий на печать

•

применение стилей печати

•

точная настройка заданий на печать

•

точная печать цветов

•

печать на принтере PostScript

•

использование мастера слияния при печати

•

использование функции подготовки

Понижение сложности кривой

1.

Выберите Файл Печать.

2.

Перейдите на вкладку PostScript.

3.

Введите значение в поле Максимум узлов на кривой.

4.

Введите значение в поле Степень спрямления.

5.

Установите флажок Автоматическое спрямление.

•

Понижение сложности кривой позволяет устранить часть проблем при печати кривых со слишком большим количеством узлов, но время печати при этом увеличивается.

•

По мере увеличения степени спрямления кривые будут отображаться как соединенные прямые линии.

•

Если установлен флажок Автоматическое спрямление, максимально допустимое значение спрямления, указанное в поле Степень спрямления увеличивается на 10. Если кривая слишком сложная даже при значении спрямления, превышающем этот предел, печатающее устройство пропускает печать этой кривой. Если печатающее устройство пропускает печать кривой, она отсутствует в готовом материале. Поэтому необходимо проверять корректуру перед публикацией работы.

•

Если при печати сложных объектов возникли проблемы, в поле Степень спрямления введите значение 10. Если это не помогло достичь желаемого результата, продолжайте увеличивать значение степени спрямления на 2, каждый раз проверяя результат.

Предварительный просмотр цветоделений

1.

Выберите Файл Предварительный просмотр.

2.

На панели свойств нажмите кнопку Включить цветоделения .

•

Можно выполнить предварительный просмотр совмещения, выбрав Вид Просмотреть цветоделение Совмещение.

•

Можно также просматривать отдельные цветоделения, выбирая вкладки внизу окна приложения.

Предварительный просмотр заданий на печать

Можно выполнить предварительный просмотр работы, чтобы узнать положение и размер задания на печать на бумаге. Для более детального просмотра можно сделать область крупнее. Можно просматривать отдельные цветоделения, которые будут распечатаны. Можно также ускорить предварительный просмотр печати путем скрытия графики.
Перед печатью работы можно просмотреть сводку проблем задания на печать для выявления потенциальных проблем печати. Например, можно проверить текущее задание на печать на предмет ошибок, возможных проблем с печатью и предложений по решению проблем.

Предварительный просмотр задания на печать

•

Выберите Файл Предварительный просмотр.

•

Можно выполнить быстрый предварительный просмотр в диалоговом окне Печать, выбрав Файл Печать и нажав кнопку быстрого просмотра .

Применение цветового профиля ICC

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

Установите флажок Применение профиля ICC.

•

После применения цветового профиля ICC на вкладке Разное при печати с цветоделением будут использованы параметры, указанные в профилях принтера для цветоделения в диалоговом окне Управление цветом, а при печати с совмещением будут использованы профили принтера с совмещением. Для получения сведений о применении цветового профиля ICC в диалоговом окне Управление цветом см. раздел "Выбор цветового профиля."

Применение стилей печати

Стиль печати представляет собой набор сохраненных параметров печати. Каждый стиль печати является отдельным файлом. Это позволяет перемещать стили печати из одного компьютера в другой, создавать их резервные копии и хранить стили, относящиеся к документу, в одной папке с файлом этого документа.
Можно выбрать существующий стиль печати, создать новый, а также отредактировать стиль печати и сохранить изменения. Можно также удалить стиль печати.

Просмотр сводки проблем задания на печать

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Проблемы.

Если необходимо отключить проверку определенных проблем с помощью подготовки, выберите Параметры, дважды щелкните Печать и снимите флажки проблем, проверку которых требуется отключить.

•

Для сохранения параметров нажмите кнопку добавления параметров подготовки и введите имя в поле Сохранить стиль подготовки как.

Проверка градиентных заливок на полосы

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Проблемы.

3.

Нажмите кнопку Параметры.

4.

Дважды щелкните Печать.

5.

Установите флажок Градиентная заливка с полосами.

При необходимости оптимизации градиентных заливок для понижения сложности установите флажок Оптимизировать градиентную заливку на вкладке PostScript.

•

Проверка градиентных заливок на полосы относится только к линейным градиентным заливкам.

Проверка сложной графики

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Проблемы.

3.

Нажмите кнопку Параметры.

4.

Дважды щелкните Печать.

5.

Установите любой из следующих флажков.

•

Текст с заливкой текстурами (только PS Level1)

•

Растровые изображения в сложных путях обрезки (только PS Level1)

•

Заливка текстурами в сложных объектах (только PS Level1)

•

Сложные области обрезки (только PS Level1)

•

Объекты с абрисами, содержащими много узлов (только PS Level1)

•

Объекты с абрисами и заливкой, содержащими много узлов (только PS Level1)

Расположение задания на печать мозаикой

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Макет.

3.

Установите флажок Печать по частям.

4.

Введите значения в следующих полях.

•

Перекрытие – количество дюймов для перекрытия мозаики

•

% ширины – процент ширины страницы, отведенной под мозаику

•

Установите флажок Метки мозаики, чтобы включить метки выравнивания мозаики.

Растрирование страницы

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

Установите флажок Растрировать всю страницу (т/д) и введите числовое значение в поле, чтобы задать разрешение.

Редактирование стиля печати

1.

Выберите Файл Печать.

2.

Выберите стиль печати в списке Стиль печати.

3.

Измените необходимые параметры печати.

4.

Нажмите кнопку Сохранить как.

5.

Выберите папку, в которой хранится стиль печати.

6.

Щелкните имя файла.

7.

Нажмите кнопку Сохранить.

•

Необходимо сохранить измененные параметры в качестве стиля печати или применить изменения перед отменой, иначе все изменения параметров будут потеряны.

Скрытие и отображения графики

1.

Выберите Файл Предварительный просмотр.

2.

Выберите Вид Показать изображение.

Галочка рядом с именем команды меню указывает на то, что графика отображается.

•

Если команда меню Показать изображение отключена, задание на печать представляется в виде ограничивающего блока, который можно использовать для изменения положения или размера задания.

Создание макетов заданий на печать

Можно создать макет для задания на печать, указав размер, положение и масштаб. При печати мозаикой части каждой страницы распечатываются на отдельных листах бумаги, которые затем можно объединить в один лист. Печать мозаикой полезна, например, в том случае, если задание на печать выходит за границы бумаги в принтере.
Если ориентация задания на печать отличается от ориентации, указанной в свойствах принтера, появляется запрос на настройку ориентации бумаги в печатающем устройстве. Этот запрос можно отключить, после чего принтер будет настраивать ориентацию бумаги автоматически.

Создание полей слияния

1.

Выберите Файл Слияние при печати Создать/загрузить поля слияния.

2.

Следуйте инструкциям мастера слияния при печати.

•

Поля слияния можно также создавать с помощью кнопки Создать/загрузить поля слияния на панели свойств.

Создание стиля печати

1.

Выберите Файл Печать.

2.

Настройте необходимые параметры печати.

3.

Перейдите на вкладку Общие.

4.

Нажмите кнопку Сохранить как.

5.

Выберите папку, в которую необходимо сохранить стиль печати.

6.

Введите имя стиля в поле Имя файла.

•

При сохранении стиля печати открывается диалоговое окно с разделом, который называется Параметры для включения. Параметры в этом разделе соответствуют уже настроенным параметрам печати. В этом диалоговом окне можно также указать параметры, которые будут включены в стиль печати.

•

Стиль печати можно также сохранить, выбрав Файл Предварительный просмотр и нажав кнопку Сохранить стиль печати как.

Субдискретизация растровых изображений

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

В области Субдискретизация изображения установите любые из следующих флажков и введите значения в соответствующих полях:

•

Цвет

•

Оттенки серого

•

Монохромный

•

Субдискретизация растровых изображений применяется только в том случае, если их разрешение выше разрешения, указанного в области Субдискретизация изображения.

Точная настройка заданий на печать

Иногда при печати текста на печатающем устройстве, не поддерживающем PostScript, возникают проблемы, например при низком количестве шагов градиента могут возникнуть полосы. Количество шагов можно указать в параметрах градиентной заливки в задании на печать. При более высоком значении переход получается более плавным, однако печать выполняется дольше. Время печати можно сократить путем настройки совместимости драйвера для печатающих устройств, не поддерживающих PostScript.
Если у печатающего устройства возникают трудности при печати большого растрового изображения, его можно разделить на более мелкие блоки, которые легче обработать, путем настройки порога вывода. Если при печати изображения блоками возникают линии, можно настроить перекрытие, чтобы изображение выходило цельным.
При печати цветных заданий на черно-белом печатающем устройстве можно выбрать печать черным цветом или оттенками серого.
Можно растрировать страницу задания на печать. При растрировании страницы она преобразуется в растровое изображение, и увеличивается скорость печати на печатающих устройствах, не поддерживающих PostScript.
Чтобы сократить размер файла, можно выполнить субдискретизацию растрового изображения. Так как растровые изображения состоят из пикселей, при их субдискретизации количество пикселей на одну линию уменьшается, в результате чего размер файла становится меньше.

Точная печать цветов

Для точной печати цветов необходимо использовать цветовой профиль (ICC).
Управление цветом также обеспечивает точное воспроизведение цвета. Растровые изображения можно выводить как CMYK, RGB или оттенки серого. Для получения дополнительных сведений об управлении цветом см. раздел "Управление цветом для отображения, ввода и вывода."

Удаление стиля печати

1.

Выберите Файл Предварительный просмотр.

2.

Выберите стиль печати.

3.

Нажмите кнопку Удалить стиль печати .

Увеличение страницы просмотра

1.

Выберите Файл Предварительный просмотр.

2.

Выберите Вид Масштаб.

3.

Выберите параметр Процент и введите значение в поле.

•

Страницу просмотра можно также увеличить, выбрав заготовку уровня масштабирования.

•

Можно также увеличить только часть просматриваемого документа, выбрав инструмент Масштаб в наборе инструментов и выделив область рамкой.

Выбор файла описания принтера PostScript

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Общие.

3.

Выберите принтер PostScript в списке Имя.

4.

Установите флажок Использовать PPD.

5.

Выберите папку, в которой хранится файл.

6.

Дважды щелкните имя файла.

Выбор максимального количества растровых шрифтов

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, затем выберите Печать.

3.

Выберите Ограничение шрифта растрового изображения (PS) в списке Параметр.

4.

Выберите значение в списке Настройка.

При необходимости задать максимальный размер растрового шрифта выберите его в списке Порог размера шрифта растрового изображения (PS).

Выбор порога и перекрытия блоков

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, затем выберите Печать.

3.

В списке Параметр выберите один из следующих параметров:

•

Порог вывода растрового изображения (K)

•

Пиксели перекрытия блоков растровых изображений

4.

Выберите значение в списке Настройка.

Выбор стиля печати

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Общие.

3.

В списке Стиль печати выберите один из следующих стилей:

•

CorelDRAW (стандарт)

•

Обзор

Выполнение слияния

1.

Выберите Файл Слияние при печати Выполнить слияние.

2.

Настройте необходимые параметры принтера.

3.

Нажмите кнопку Печать.

Чтобы убедится в том, что все поля и страницы будут распечатаны, выберите параметр Текущий документ.

Вывод цветных растровых изображений

1.

Выберите Файл Печать.

2.

Перейдите на вкладку Разное.

3.

Выберите один из следующих пунктов в списке Вывод цветного изображения как:

•

CMYK

•

RGB

•

Оттенки серого

•

Параметр CMYK доступен только для устройств PostScript.

Запрос на изменение ориентации страницы

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Общие, затем выберите Печать.

3.

Выберите Запрос ориентации страницы в списке Параметр.

4.

В списке Настройка выберите одно из следующих значений:

•

Выкл. – Всегда сопоставлять ориентацию

•

Вкл. – Запрашивать, отличается ли ориентация

•

Выкл. – Не изменять ориентацию

Технические замечания по форматам файлов

Импортирование файла AI

•

Программы Corel обеспечивают поддержку всех форматов AI, включая Adobe Illustrator CS. Текст в PDF-совместимых файлах формата Adobe Illustrator CS или более поздней версии можно импортировать в виде текста или в виде кривых. Если файл не является PDF-совместимым, текст не может быть импортирован.

•

Программы Corel не поддерживают импорт файлов AI, содержащих растровые изображения в виде связанных файлов EPS.

•

Графика Adobe Illustrator импортируется в программу в виде группы объектов. Для управления объектами в импортированной графике выберите Упорядочить Отменить группировку. Если требуется просто открыть файл AI, отменять группировку объектов необязательно.

•

Файлы Adobe Acrobat 6.0 не полностью поддерживаются.

Импортирование файла AutoCAD DXF

•

Фильтр DXF импортирует векторную графику, созданную в AutoCAD 12, AutoCAD 13, AutoCAD 14 и AutoCAD 2000/2002/2004.

•

Если файл DXF имеет слишком сложную структуру для импортирования в CorelDRAW, можно настроить устройство вывода AutoCAD как протер HP7475 и выполнить печать в файл. Затем можно попробовать импортировать этот файл с помощью фильтра импорта HPGL. Новые версии AutoCAD позволяют создавать файлы EPS.

•

Графические программы Corel стараются расположить импортированное изображение по центру. Масштаб изображения уменьшается, если его координаты превышают максимальный размер страницы, составляющий CorelDRAW – 150 150 футов.

•

Сплошные и трассированные объекты заливаются.

•

Точка импортируется в виде эллипса минимального размера.

•

Файлы, экспортированные как «Только объекты» могут неправильно отображаться в программе Corel из-за отсутствия данных заголовка.

•

Выравнивание текстовых элементов может не сохраниться, особенно если в импортированном файле были заменены шрифты. Для получения лучших результатов не рекомендуется выравнивать текст.

•

Если файл DXF содержит шрифт, отсутствующий на компьютере пользователя, его можно заменить одним из шрифтов, предложенных в диалоговом окне Сопоставление шрифтов Panose.

Импортирование файла BMP

•

Можно импортировать файлы растровых изображений Windows, соответствующие техническим требованиям Windows и OS/2 BMP.

•

Файлы растровых изображений Windows могут быть представлены в следующих цветовых режимах: черно-белый, 16 цветов, оттенки серого, на основе палитры или RGB (24 бита). Они печатаются в зависимости от цветового режима, а также от типа принтера.

•

Сжимать путем продольного кодирования (RLE) можно все растровые изображения, за исключением изображений в цветовой палитре RGB (24 бита) и черно-белых изображений.

•

Разрешение может варьироваться в диапазоне от 72 до 300 точек на дюйм или выше, если настроить дополнительные параметры.

•

Максимальный размер изображения – 64535 x 64535 пикселей.

Импортирование файла CGM

•

Фильтр CGM принимает только маркеры, поддерживаемые стандартом формата файла CGM. Частные маркеры игнорируются.

•

Текст будет доступен для редактирования, если файл экспортирован из программы-источника с правильно указанными текстовыми параметрами. Отображаемое название может не соответствовать названию, используемому программой-источником, но его можно легко исправить в программе Corel.

•

Если файл CGM содержит шрифт, отсутствующий на компьютере пользователя, его можно заменить одним из шрифтов, предложенных в диалоговом окне Сопоставление шрифтов PANOSE.

Импортирование файла DOC

•

Доступны следующие версии Microsoft Word (DOC): Microsoft Word 97/2000, Microsoft Word для Windows 6/7, Microsoft Word для Windows 2.x, Microsoft Word 3.0, 4.0, 5.0 и 5.5.

•

Для создания индексов в Microsoft Word поддерживается метод встроенных полей, в то время как метод подразумеваемых стилей не поддерживается.

•

Программа Corel подбирает для шрифтов в импортируемом файле аналогичные или подобные шрифты, в зависимости от того, какие шрифты установлены на компьютере. Однако обычный текстовый стиль в Microsoft Word преобразуется в текстовый стиль по умолчанию. Для установки текстового стиля по умолчанию выберите Инструменты Настройка. В списке категорий дважды щелкните Документ, затем Стили и выберите тестовый стиль.

•

По возможности программа автоматически преобразует наборы символов «Symbol» или «MS Linedraw» в соответствующие наборы символов Windows.

•

Большинство шрифтов располагаются с пропорциональными промежутками, при импортировании меняется заливка колонки текстом. В результате при преобразовании в моноширинный или немасштабируемый шрифты разрывы строк или страниц часто появляются в новом месте.

•

При импортировании текста не учитывается размер страницы исходного документа. Текст подгоняется под размер текущей страницы, в результате чего может измениться размещение текста.

•

Подстрочные и концевые сноски, созданные в Microsoft Word версий 3.x, 4.x, 5.0 или 5.5, не поддерживаются.

•

Таблицы преобразуются в текст (в прямоугольниках). Итоговые высота и ширина определяются исходной таблицей.

•

Если файл содержит несколько таблиц, каждая таблица размещается на отдельной станице.

•

Если размер таблицы превышает размер текущей страницы, данные таблицы перейдут за границы страницы.

•

Вложенные таблицы поддерживаются не полностью. Текст в пределах вложенной таблицы отображается в текстовом окне в верхней графе таблицы в виде сплошного текста (без ограничивающих линий).

•

Выравнивание не сохраняется – данные и результаты могут быть сохранены в несвязанном виде.

•

Направление текста не сохраняется.

Для получения дополнительных сведений см. раздел "Импортирование файла Microsoft Word."

Импортирование файла EPS

•

При импортировании файла EPS как редактируемого информация PostScript файла преобразуется в собственные объекты CorelDRAW, доступные для редактирования с отдельными ограничениями. Для получения сведений об этих ограничениях см. раздел "Технические замечания по формату PostScript (PS или PRN)."

•

Если инкапсулированный файл PostScript содержит изображение для предварительного просмотра (которое называется заголовком), это изображение импортируется и отображается. Информация EPS привязывается к заголовку и используется при печати изображения на принтере PostScript.

Импортирование файла HTML

•

Фильтр импорта HTML извлекает редактируемую информацию из веб-документа и переносит объекты в CorelDRAW, сохраняя их исходный вид.

•

Импортированные файлы HTML, выходящие за границы страницы документа, простираются вниз рабочей области без разрыва страницы.

Импортирование файла PCX

•

Файлы PCX могут быть импортированы при соответствии следующим спецификациям PCX: 2.5, 2.8 и 3.0.

•

Растровые изображения могут быть представлены в следующих цветовых режимах: черно-белый, 16 цветов, оттенки серого, на основе палитры или RGB (24 бита).

•

Поддерживается сжатие RLE и максимальный размер изображения 64535 x 64535 пикселей.

•

Данные файлы могут содержать одну, две или четыре цветовые плоскости. Файлы, содержащие три цветовые плоскости или более четырех цветовых плоскостей, не могут быть импортированы.

Импортирование файла PDF

•

CorelDRAW импортирует файлы в формате переносных документов и Adobe Illustrator версий 9 и 10.

•

Примененная к тексту прозрачность сохраняется.

•

Сохраняются атрибуты символов в тексте, в том числе верхние и нижние индексы.

•

В зависимости от содержимого файла цветовые пространства DeviceN в импортированном файле могут быть преобразованы в обработанные цвета RGB или CMYK.

•

Слои сохраняются.

•

Трансформированные объекты преобразуются в символы.

•

Символы сохраняются, если файлы PDF, созданные с помощью версии 1.3 или более поздней, проходят полный цикл.

•

Узорчатые и текстурные заливки сохраняются.

•

Сохраняется большинство заливок сетки, созданных в Adobe Illustrator.

Импортирование файла PLT

•

Программы Corel поддерживают форматы файлов PLT версий 1 и 2, однако некоторые функции версии 2 недоступны.

•

Для импортирования изображений, размер которых превышает максимальный размер страницы в программе Corel, выберите параметр Масштаб в диалоговом окне Параметры HPGL и измените размер импортируемого изображения.

•

Для разрешения кривой можно установить значение в диапазоне от 0,0 до 1,0 дюйма. Значение может быть предельно точным – допускается ввод до 8 цифр после десятичной запятой. Максимальное разрешение достигается при установке значения 0,0, но при этом значительно увеличится и размер файла. Рекомендуется устанавливать разрешение кривой 0,004 дюйма.

•

Формат файла PLT не содержит сведений о цвете. Вместо этого различным объектам в файле PLT присвоены так называемые номера перьев. При импортировании в программу Corel каждому номеру пера присваивается определенный цвет. Для сопоставления с исходными цветами графического изображения можно указать цвет, назначенный для определенного пера.

•

В списке Выбор пера представлено 256 вариантов пера, однако не все из них можно назначить. Можно изменить назначение цвета, выбрав перо и новый цвет для него в списке Цвет пера. При выборе специальных цветов появится диалоговое окно определения цвета, в котором можно указать специальный цвет в соответствии со значениями RGB.

•

Толщину пера можно изменить, выбрав перо и новое значение толщины для него в списке Толщина пера.

•

Скорость пера можно изменить, выбрав перо и новое значение скорости для него в списке Скорость пера. Это рекомендуется делать только при экспортировании файлов PLT.

•

Для параметра Неисп. можно указать определенное перо. Можно также восстановить сохраненные ранее настройки пера в Библиотеке перьев.

•

Программы Corel поддерживают различные типы линий формата файла PLT: точечные, пунктирные и сплошные. Номер типа линии в файле PLT преобразуется в линию соответствующего типа.

•

Если файл DXF содержит шрифт, отсутствующий на компьютере пользователя, его можно заменить одним из шрифтов, предложенных в диалоговом окне Сопоставление шрифтов Panose.

Импортирование файла PSD

•

Поддерживаются однотоновые дуплексы, изображения в оттенках серого, двухцветные изображения и изображения в цветовой палитре CMYK до 32 бит.

•

Отдельные эффекты слоя не могут быть импортированы.

•

Файлы, содержащие каналы плашечных цветов, импортируются как многоканальные (DeviceN) растровые изображения.

Импортирование файла SVG

•

Большая часть информации, содержащейся в файлах SVG, сохраняется в импортированном файле, даже еслиCorelDRAW не поддерживает какую-либо функцию . Например, сведения о чернильных мазках в файле SVG, созданных в Corel Grafigo, сохраняются в импортированном файле, хотя чернильные мазки и не отображаются.

•

Обрезанные и выделенные объекты импортируются в виде объектов PowerClip.

•

В импортированном файле сохраняются имена групп, объектов и символов, а также коды.

•

Символы в импортированном файле отображаются в окне Диспетчер символов.

•

Файлы растровых изображений, встроенные в файл SVG, сохраняются.

•

Связи с внешними файлами, такими, как GIF, PNG или JPEG, поддерживаются при импорте за исключением случая, когда они хранятся в Интернете.

•

Поддерживаются определения и названия цветов SVG.

•

Поддерживается полный цикл.

•

Поддерживаются метаданные.

•

Поддерживаются гиперссылки.

Импортирование файла TIFF

•

Черно-белые, цветные файлы TIFF и файлы в оттенках серого, включая спецификации до 6.0, можно импортировать и экспортировать.

•

Можно также импортировать файлы TIFF, сжатые по алгоритму CCITT, Packbits 32773 или LZW. Однако их загрузка может занять дополнительное время, поскольку программа должна раскодировать сжатие файла.

Импортирование файла WI

•

Программы Corel поддерживают изображения со следующей глубиной цвета при импортировании файлов сжатого растрового изображения вейвлета (.wi): 256 оттенков серого (8 бит) и RGB (24 бита).

Импортирование файла WMF

•

CorelDRAW замещает шрифты, отсутствующие в формате файла WMF идентичными шрифтами, имеющимися на компьютере.

•

Следующие возможности не поддерживаются: сопоставление шрифтов PANOSE, а также повернутые и ассиметричные растровые изображения.

Экспортирование файла AI

•

В результате экспорта структура объектов может стать более сложной, что при повторном импортировании затруднит их редактирование в других графических программах или в CorelDRAW. Во избежание данной проблемы всегда храните копию изображения в формате CorelDRAW (CDR), и используйте ее CorelDRAW для редактирования.

•

Если файл создан для печати в других программах, например, Adobe PageMaker, для его экспорта следует использовать фильтр Инкапсулированный PostScript (EPS), а не Adobe Illustrator (AI). Фильтр Инкапсулированный PostScript поддерживает большее количество эффектов в сравнении с фильтром Adobe Illustrator и в целом обеспечивает лучшие результаты.

•

Сохраняется большинство линейных и радиальных градиентных заливок. Конические и квадратные градиентные заливки экспортируются в виде ряда заполненных полос; при этом достигается эффект, подобный перетеканию. Чтобы установить число полос, выберите Инструменты Параметры. В списке категорий Рабочее пространство выберите Монитор и введите число в поле Число шагов градиентной заливки при просмотре. Максимальное число поддерживаемых полос – 256.

•

Для настройки точного воспроизведения каллиграфических абрисов, стилей углов и концов линий выберите Инструменты Параметры. В списке категорий Рабочее пространство дважды щелкните Текст и установите флажок Каллиграфический текст в области Буфер обмена. Абрисы экспортируются в виде группы многоугольников, соответствующих внешнему виду абрисов в программе; при этом существенно увеличивается размер экспортированного файла.

Экспортирование файла AutoCAD DXF

•

CorelDRAW сохраняет документы в векторном формате, который поддерживается программами и устройствами автоматизированного проектирования и производства (CAD/CAM), например AutoCAD, а также отдельными автоматизированными устройствами резки вывесок и стекла.

•

Экспортируются только абрисы объектов.

•

К залитым объектам без абриса при экспортировании добавляется абРисунок

•

При экспортировании любого текста используется типовой шрифт.

Экспортирование файла BMP

•

Поскольку растровые изображения отображаются на странице попиксельно, разрешение не увеличивается. Напротив, растровое изображение получается неровным и его разрешение существенно уменьшается.

Экспортирование файла CGM

•

Файлы CGM можно сохранять в текстовом или двоичном форматах. Файлы в текстовом формате можно открыть в текстовом редакторе ASCII.

•

Текстуры PostScript преобразовываются в сплошные серые заливки.

Экспортирование файла EPS

•

На принтере PostScript графические изображения, экспортированные из других программ в формат инкапсулированного PostScript (EPS), печатаются точно так же, как в графических программах Corel.

•

Можно сохранить заголовок в теговый формат файлов изображений (TIFF) или в формат метафайла Windows (WMF) в следующих цветовых режимах: черно-белый, оттенки серого (4 бита) или цветной или оттенки серого (8 бит) или цветной. Значение разрешения заголовка можно установить в диапазоне от 1 до 300 точек на дюйм (т/д); по умолчанию установлено значение 72 точек на дюйм. Если программа, импортирующая файл EPS, имеет ограничения на размер заголовка изображения, может появиться сообщение об ошибке, указывающее на слишком большой размер файла. Чтобы уменьшить размер файла, перед его экспортированием выберите пункт Черно-белое в поле Тип диалогового окна Экспорт EPS и введите более низкое значение разрешения. Данная настройка определяет только разрешение заголовка и никак не отражается на качестве печати документа. Цветные заголовки используются для просмотра файлов EPS. Если программа, в которой будет использоваться файл, не поддерживает цветные заголовки, можно попробовать экспортировать файл с одноцветным заголовком. Можно также экспортировать файл без заголовка.

•

Кроме графики в экспортированных файлах EPS содержится следующая информация: имя файла, название программы и дата.

•

Чтобы сохранить информацию о шрифтах в файле EPS, установите флажок Включать шрифты в области Экспортировать текст как .

•

Текст, экспортируемый в виде кривых, преобразуется в векторные кривые.

•

Если шрифт, использованный в файле, не поддерживается принтером или не сохранен в файле, документ может быть напечатан только шрифтом Courier.

Экспортирование файла HTML

•

Все объекты, выходящие за границы страницы документа, игнорируются при экспорте.

•

Накладывающиеся текстовые рамки HTML создают проблемы при экспортировании. В этом случае можно попробовать экспортировать файл в формат GIF или JPEG.

Экспортирование файла PCX

•

Растровые изображения могут быть представлены в следующих цветовых режимах: черно-белый, 16 цветов, оттенки серого, на основе палитры или RGB (24 бита).

•

Поддерживается сжатие по алгоритму продольного кодирования (RLE) и максимальный размер изображения 64535 x 64535 пикселей.

•

Данные файлы могут содержать одну, две или четыре цветовые плоскости.

•

Этот формат файла поддерживается в  CorelDRAW и Corel PHOTO-PAINT.

Экспортирование файла PLT

•

В формат файла PLT экспортируются только абрисы объектов.

•

Точечные и пунктирные линии, а также размерные стрелки отображаются в файле формата PLT в виде стандартных линий.

•

Кривые Безье преобразуются в линейные сегменты.

•

Толщина абриса и настройки каллиграфии не сохраняются.

•

Цвет абриса можно выбрать из восьми вариантов: черный, синий, красный, зеленый, пурпурный, желтый, голубой и коричневый.

Экспортирование файла PSD

•

Данный формат поддерживает черно-белые (1 бит) изображения и изображения в цветовой палитре CMYK до 32 бит.

•

Слои поддерживаются.

Экспортирование файла SVG

•

Формат масштабируемой векторной графики (SVG) поддерживает графические объекты трех типов: формы векторной графики (например, контуры, представленные прямыми и кривыми линиями), изображения и текст.

•

Тени растрируются в файлах SVG.

•

Все символы CorelDRAW поддерживаются при экспорте как символы SVG.

•

Поддерживаются также имена объектов, слоев, групп и символов. Если имена совпадают, в файле SVG кодам объектов присваиваются уникальные номера. Неверные имена исправляются при экспорте.

•

Графические объекты можно группировать, модифицировать, преобразовывать и присоединять к отображенным ранее объектам.

•

Текст можно импортировать в виде редактируемых символов. В этом случае при публикации графики SVG в Интернете, текст будет распознаваться как текст. Текстовые строки можно модифицировать, копировать и вставлять, а также индексировать с помощью поисковых машин. Текст можно также редактировать с помощью редактирующих программ с поддержкой SVG, что избавляет от необходимости работать сразу с несколькими версиями графических изображений.

•

Стандарт SVG позволяет использовать вложенные таблицы стилей (CSS) для определения свойств шрифта, текста и цвета для объектов страницы.

•

Слои сохраняются в виде групп в экспортированных файлах. При импортировании файла назад в CorelDRAW группы слоев преобразуются в слои, для которых сохраняются исходные имена.

•

Экспортируется только активная страница документа. Если требуется экспортировать часть документа, установите флажок Выделенные объекты в диалоговом окне Экспорт.

•

URL-адреса, назначенные для объектов, сохраняются в экспортированном файле.

•

Такие преобразования, как поворот и наклон, обычно сохраняются в экспортированном файле. В некоторых случаях преобразования могут быть потеряны, а преобразованные формы представлены в виде кривых.

Экспортирование файла TIFF

•

Выделения не сохраняются в черно-белых файлах (1 бит), в файлах в оттенках серого (16 бит) и файлах цветовой палитры (8 бит).

Экспортирование файла WI

•

Программы Corel поддерживают изображения со следующей глубиной цвета при экспортировании файлов формата сжатого растрового изображения вейвлета: 256 оттенков серого (8 бит), RGB (24 бита).

•

Формат файла сжатого растрового изображения вейвлета поддерживает сжатие вейвлета (коротковолновое сжатие). Минимальный поддерживаемый размер изображения в данном формате – 16 пискесей, максимальный – 2048 пикселей.

Экспортирование файла WMF

•

Формат WMF используется для экспорта графики в программы Windows.

•

Заголовок содержит дополнительные данные, например о размере.Поэтому файл WMF с включенным заголовком можно экспортировать из CorelDRAW.

•

При экспортировании текст сохраняется и файлы WMF могут быть очень большого размера. Это может вызвать проблему в программах, имеющих ограничение на размер импортированных файлов.

•

Формат метафайла Windows поддерживает 16 бит, в то время, как CorelDRAW – 32 бита.При экспортировании файла WMF 32 битные номера преобразуются в 16 битные. Например, линии, шириной 0,01388 дюйма (0,4 мм) или тоньше, отображаются в виде наитончайших линий, поскольку в формате WMF невозможно точно задать их ширину.

Общие замечания по импорту текстовых файлов.

•

Текстовый файл, импортированный в программу Corel, выглядит практически так же, как в программе-источнике. Однако отдельные атрибуты форматирования и параметры страницы могут не поддерживаться. В таких случаях, если возможна замена, программа пытается имитировать результат использования параметра.

•

Следующие возможности обработки текста не поддерживаются: заголовки, колонтитулы, подстрочные и концевые сноски, столбцы и макросы.

•

Включена поддержка сопоставления шрифтов. Параметры сопоставления шрифтов можно изменить в диалоговом окне Результаты сопоставления шрифтов. При преобразовании шрифтов учитывается размер и семейство; для этого исходный формат файла должен содержать доступную для программы информацию.

•

Файлы расширенного текстового формата (.rtf) автоматически преобразуются в набор символов Microsoft Windows ANSI (Американский национальный институт стандартов). Поддерживаются также набор символов Macintosh и стандартный IBM PC Code Page 437.

•

Графические программы Corel обеспечивают максимально точное сопоставление символов. Сопоставление цветов используется если в системе пользователя отсутствует шрифт текста импортированного файла. Однако если сопоставление невозможно, символы, написанные данным шрифтом, отобразятся в программе в виде нераспознанного текста.

•

Поддерживается преобразование размеров шрифтов. В данной таблице отображены возможности преобразования шрифтов различных семейств.

Программа обработки текста Из .rtf в графику Corel

WordPerfect	Поддерживаются все шрифты
Microsoft .rtf	Поддерживаются все шрифты
Microsoft Word PC	Поддерживаются все шрифты
Ami Professional	Поддерживается ограниченное число шрифтов
Microsoft Word Macintosh	Поддерживаются все шрифты
Word для Windows	Поддерживаются все шрифты

Поддерживаются все шрифты: графические программы Corel поддерживают все семейства шрифтов, имеющиеся в программе обработки текста.
Поддерживается ограниченное число шрифтов: графические программы Corel поддерживают лишь отдельные шрифты, имеющиеся в программе обработки текста. К ним обычно относятся стандартные шрифты PostScript и HP PCL.

•

При импортировании файлов Macintosh поддержка шрифтов ограничивается семействами шрифтов, поддерживаемыми форматами Windows.

•

Шрифты, преобразованные в форматы, отличные от перечисленных в таблице, замещаются в графических программах Corel на идентичные.

•

При преобразовании пропорциональных шрифтов в непропорциональные могут возникнуть проблемы выравнивания. Так, при импортировании непропорционального шрифта документа в пропорциональный, на некоторых страницах может оказаться больше текста, чем в исходном документе.

•

Исходные документы, в которых присутствует содержание и индекс, преобразуются в соответствующие функции в файле .rtf.

•

Данные, содержащие абрис, преобразуются в обычный текст.

•

Свойства таблицы стилей преобразуются в RTF. Файл отображается как в программе-источнике; однако таблица стилей из программы-источника не импортируется.

•

Текст и объекты в рамке сохраняются.

Публикация файла PDF

•

Для публикаций файла PDF выберите Файл Опубликовать в PDF.

•

Текстурные заливки, созданные в CorelDRAW, экспортируются и импортируются в виде растровых узоров.

Справочник: Технические замечания по форматам файлов

В данном разделе содержится справочная техническая информация по форматам файлов. Для получения дополнительных сведений о форматах файлов см. раздел "Форматы файлов."

Технические замечания по формату

•

Фильтр базы данных изображений AutoCAD (DWG) поддерживается системами AutoCAD R13, R14 и AutoCAD 2000/2002/2004.

•

CorelDRAW может импортировать файлы AutoCAD 12, AutoCAD 13, AutoCAD 14, AutoCAD 2000, AutoCad2002 и AutoCAD 2004 DWG.

•

Если файл DWG содержит шрифт, отсутствующий на компьютере пользователя, его можно заменить одним из шрифтов, предложенных в диалоговом окне Сопоставление шрифтов PANOSE.

Технические замечания по формату

•

Формат ресурсного файла Windows 3.x/NT (файлы .cur) используется для создания значков для интерфейсов Windows 3.1, Windows NT и Windows 95.

•

Формат ресурсного файла Windows 3.x/NT поддерживает графические элементы, используемые в курсорах Windows. Можно выбрать цвет прозрачных и инвертированных выделений.

•

Программы Corel поддерживают изображения со следующей глубиной цвета при импортировании файлов .cur: черно-белые (1 бит), на основе палитры 16 цветов (4 бита) и 256 цветов (8 бит).

•

Максимальный поддерживаемый размер изображения в формате ресурсного файла Windows 3.x/NT – 32 x 32 пикселя.

Технические замечания по формату

•

Файлы библиотеки символов Corel (CSL) содержат символы, которые могут использоваться в других файлах.

•

Файлы библиотеки символов Corel (CSL) можно сохранять как на локальном диске, так и в сети, что облегчает процесс их развертывания и управления коллекциями символов.

•

Для получения дополнительных сведений см. раздел "Управление коллекциями и библиотеками."

Технические замечания по формату

•

Файлы CGM версий 1 и 3 можно импортировать и экспортировать.

Технические замечания по формату

•

Доступны следующие версии: 5, 6, 7, 8, 9, 10 и 11.

•

Данный формат файла доступен в CorelDRAWи Corel PHOTO-PAINT. Эти программы импортируют файлы Corel Presentation Exchange (CMX) в виде растровых изображений.

Технические замечания по формату

•

Файлы переносимой сетевой графики (PNG) можно импортировать из черно-белой палитры (1 бит) в цветную (24 бита); цветовая палитра 48 бит не поддерживается.

•

Поддерживаются изображения с выделениями, индексированными и натуральными цветами. Однако выделения не сохраняются в черно-белых (1 бит) файлах и файлах цветовой палитры (8 бит).

•

Поддерживается сжатие LZ77 и максимальный размер изображения 30,000 30,000 пикселей. Глубина образца варьируется в диапазоне от 1 до 16 бит.

•

Формат PNG также обеспечивает проверку целостности файла и позволяет распознавать распространенные ошибки при передаче данных. В формате файла PNG можно сохранять сведения об уровне контрастности и насыщенности, что обеспечивает более качественное согласование цветов между платформами.

•

Можно просмотреть и настроить параметры экспортируемого изображения. Для более детального просмотра изображения его можно увеличить, щелкнув в окне исходного изображения. Чтобы уменьшить масштаб изображения, щелкните правой кнопкой мыши.

Технические замечания по формату

•

Фильтр обмена данными (DXF) поддерживается системами AutoCAD R13 и R14.

•

Файлы AutoCAD 2000, 2002 и 2004 не поддерживаются.

•

Слои сохраняются при импорте и экспорте.

Технические замечания по формату Corel DESIGNER (DSF)

•

Направляющие и параметры сетки не преобразуются

•

Точки привязки не преобразуются – программа сохраняет параметры гравитации по умолчанию.

•

Объекты на некоторых страницах могут быть сгруппированы. Перед редактированием следует выделить группу и затем отменить группировку.

•

В файлах DSF данные OLE отображаются в виде рисованных объектов. Данные OLE теряются в процессе преобразования.

•

Многоугольники с криволинейными сторонами преобразуются в кривые.

•

Градиентная прозрачность может быть смещена в некоторых случаях.

•

Заливки со штриховкой отображаются, однако являются частью заливки объекта. Это отдельные объекты, входящие в группу.

•

Открытые, залитые линии преобразуются в два объекта: один представляет линию, другой – заливку.

•

Искаженный текст преобразуется в кривые.

•

Обтекающий текст (текстовый блок, расположенный по периметру объекта) преобразуется в несколько текстовых объектов.

•

Каждая строчка непрямоугольного текстового объекта (текста, расположенного внутри объекта) преобразуется в отдельный текстовый объект.

•

В текстовом блоке с большим количеством преобразований ограничители табуляции могут растягиваться или сокращаться.

•

Текст, расположенный между контейнерами не сохраняется; каждый контейнер преобразуется в отдельный объект.

•

Размеры текста, обозначенные небольшими прописными символами, изменяются по мере импортирования текста.

•

B-сплайны сохраняются в импортированном файле, но не могут быть изменены без преобразования в объекты кривых. Для получения сведений о преобразовании объектов в объекты кривых см. раздел "Преобразование объектов в объекты кривых."

•

Заливки со штриховкой сохраняются, но не могут быть изменены в CorelDRAW. Однако можно применить заливки со штриховкой к другим объектам документа. Для получения дополнительных сведений см. раздел "Копирование свойств заливки, абриса или текста из одного объекта в другой".

•

Стили дополнительных линий сохраняются, однако изменить можно лишь отдельные их свойства. Можно, например, изменить цвет и ширину линий, но нельзя изменить узор линий. Стиль дополнительных линий можно применить к другим объектам.

Технические замечания по формату Corel Paint Shop Pro (PSP)

•

Файлы Corel Paint Shop Pro можно импортировать с расширением .PspImage.

•

В импортированном файле текст и слои сливаются с фоном.

Технические замечания по формату Corel Painter (RIF)

•

Цифровая акварель с эффектом влажных мазков и векторные формы не сохраняются в импортированном файле.

•

Текст и ссылки не сохраняются.

Технические замечания по формату Corel PHOTO-PAINT (CPT)

•

Данный фильтр доступен в CorelDRAW, Corel PHOTO-PAINT и Corel DESIGNER Professional SG.

•

Файлы Corel PHOTO-PAINT могут быть представлены в следующих цветовых режимах: черно-белый, оттенки серого, на основе палитры, цвет CMYK (32 бита), цвет RGB (24 бита) или LAB.

Технические замечания по формату CorelDRAW (CDR)

•

Импортированные файлы CorelDRAW отображаются в виде группы объектов. Для управления отдельными объектами в импортированной графике выберите Упорядочить Отменить группировку.

•

Символы со ссылками преобразуются во внутренние символы.

Технические замечания по формату документа WordPerfect (WPD)

•

Фильтр WPD импортирует текстовые файлы, созданные в WordPerfect 4.2, 5.0, 5.1, Corel WordPerfect 6, 7, 8, и WordPerfect версий 9 и 10.

•

Следующие возможности не поддерживаются: индексные функции, текст оглавления и таблицы стилей.

•

Выравнивание и формулы, созданные на языке уравнений WordPerfect, преобразуются в обычный текст.

•

Графические элементы, такие как HLine VLine, не преобразуются.

•

При импортировании текста не учитывается размер страницы исходного документа. Текст подгоняется под размер текущей страницы, в результате чего может измениться размещение текста.

•

Для получения дополнительных сведений см. раздел "Общие замечания по импорту текстовых файлов.."

Технические замечания по формату GIF

•

Программы Corel импортируют файлы формата GIF версий 87A и 89A, а экспортируют только файлы версии 89A. Версия 87A поддерживает основные функции и чересстрочную развертку. Более новая версия, 89A, поддерживает все функции, присущие версии 87A, а также возможность использования прозрачных цветов и включения комментариев и другой информации из файла изображения.

•

Программы Corel поддерживают изображения с различной глубиной цвета при импортировании анимированных файлов GIF: черно-белые (1 бит), 16 цветов, в оттенках серого (8 бит) и на основе палитры 256 цветов (8 бит).

•

Файловый формат GIF поддерживает максимальный размер изображения 64535 64535 пикселей и использует алгоритм сжатия LZW.

•

Можно просмотреть и настроить параметры экспортируемого изображения. Для более детального просмотра изображения его можно увеличить, выбрав инструмент Крупнее и щелкнув в окне исходного изображения. Чтобы уменьшить масштаб изображения, щелкните правой кнопкой мыши в окне исходного изображения, выбрав предварительно инструмент Мельче.

Технические замечания по формату графики WordPerfect (WPG)

•

Данный фильтр позволяет импортировать графику в программы WordPerfect.

•

Graphics Text Type 2 не поддерживается.

Технические замечания по формату изображения Kodak Photo-CD

•

Для создания изображений PCD используются 35-миллиметровые пленочные негативы или слайды, преобразованные в цифровой формат и сохраненные на компакт-диске.

•

Для изображений Kodak Photo CD (PCD) предусматривается защита авторских прав. Программа Corel не отображает предупреждающее сообщение об этом.

•

В других программах, совместимых с Kodak, можно поместить файл Kodak pcdlib.dll в папку Windows вместо папки Windows\System. Такая разница в местоположении папок может вызвать сообщение об ошибке.

•

При импортировании файлов Photo CD появляется диалоговое окно с запросом на выбор необходимого разрешения и цвета файла. Разрешение ограничено значением 72 точки на дюйм, максимальный размер изображения – 3072 x 2048 пикселей.

•

Можно импортировать следующие цветовые режимы: RGB (24 бита), на основе палитры (8 бит) и в оттенках серого (8 бит).

Технические замечания по формату JPEG 2000 (JP2)

•

Файлы стандарта JPEG 2000 обеспечивают большую степень сжатия и лучшее качество хранения метаданных, например, сведений о размере, градационной шкале, цветовом пространстве и правах интеллектуальной собственности.

•

Область интереса в изображении JP2 – это участок, к которому применяется меньшая степень сжатия для обеспечения более точного воспроизведения.

•

Потоковые файлы JPEG 2000 оптимизированы для передачи данных по сети. Они устойчивы к ошибкам битов и предотвращают потерю данных в каналах с низкой пропускной способностью.

•

Не все средства просмотра Интернета поддерживают форматы JPEG 2000. Для просмотра данных файлов может потребоваться подключаемый модуль.

•

CorelDRAW поддерживает экспорт файлов JPEG 2000 в цветовой палитре RGB (24 бита) и в оттенках серого (8 бит).

•

Экспорт файлов в цветовых палитрах CMYK, RGB (48 бит) и черно-белой не поддерживается.

Технические замечания по формату JPEG

•

Можно просмотреть и настроить параметры экспортируемого изображения. Для более детального просмотра изображения его можно увеличить, щелкнув в окне исходного изображения.

Технические замечания по формату Macromedia Flash (SWF)

•

Файлы Macromedia Flash (SWF) не могут быть импортированы в CorelDRAW. Однако файлы Macromedia Flash можно связывать, встраивать, экспортировать и публиковать в Интернете в формате, эквивалентном Macromedia Flash 4. Для этого выберите Файл Публикация в Интернете HTML.

Технические замечания по формату PICT (PCT)

•

Графические программы Corel способны импортировать векторные рисунки и растровые изображения, содержащиеся в файлах PICT (PCT).

•

Объекты, содержащие заливку и абрис, открываются в виде группы из двух объектов. Один объект – это абрис, другой – заливка.

•

Заливки PICT часто представлены растровыми узорами. Программа Corel старается сохранить эти заливки в виде растровых узоров.

•

Узорчатые абрисы преобразуются в сплошной цвет.

•

Текст в файлах PICT открывается в доступном для редактирования виде. Если шрифт импортированного файла отсутствует на компьютере, он замещается наиболее близким шрифтом.

•

В исходном файле может не сохраниться выравнивание текста. Причиной этого может быть различный размер шрифта, а также интервал между символами и словами в двух форматах. Любое смещение можно легко поправить с помощью параметров форматирования текста в программе.

Технические замечания по формату PostScript (PS или PRN)

•

Файлы PostScript, содержащие заливки сетки плашечных цветов, изображения DeviceN или двухцветные изображения, не могут быть импортированы.

•

Заливки сетки в цветовом режиме CMYK импортируются как растровые изображения и недоступны для редактирования.

•

Градиентные заливки импортируются в виде группы залитых объектов, имитирующих вид градиентной заливки, и являются недоступными для редактирования.

•

Растровые изображения RGB преобразуются в CMYK в импортированном файле PS.

•

Информация о шрифте сохраняется только в случае, если шрифт был встроен в оригинальный файл до его импортирования.

•

Файлы слишком большого размера не могут быть импортированы в некоторые программы, имеющие ограничения по памяти. Данная проблема может возникнуть из-за сложных градиентных заливок, увеличивающих число объектов в графическом изображении.

•

В формате PostScript поддерживаются только файлы печати (PRN).

Программы Corel поддерживают стандартную версию

•

Программы Corel поддерживают стандартную версию 1.3 и расширенную версию 2.0, а также более поздние версии формата файла растрового изображения OS/2.

•

Программы Corel поддерживают изображения со следующей глубиной цвета при импортировании и экспортировании файлов BMP: 1-бит Файловый формат растрового изображения OS/2 поддерживает максимальный размер изображения 64535 х 64535 пикселей. OS/2 поддерживает сжатие по алгоритму продольного кодирования (RLE).

в одном стиле, например Roman,

•

Большинство шрифтов Type 1 являются SM-шрифтами, допускающими редактирование только в одном стиле, например Roman, italic или bold. SM-шрифт Type 1 состоит их двух файлов: файла метрики шрифта принтера (PFM) и двоичного файла шрифта принтера (PFB).

•

Некоторые шрифты Type 1 доступны также в формате Multiple Master (ММ-шрифты). Шрифты Multiple Muster допускают настройку таких элементов дизайна, как: начертание, ширина, стиль и оптический размер. Базовый шрифт Multiple Master – это непосредственно шрифт Multiple Master, на основе которого создаются различные вариации шрифта, известные как экземпляры Multiple Master. Базовый шрифт Multiple Master включает в себя файлы PFM, PFB и MMM (Multiple Master Metrics). Экземпляр Multiple Master содержит файлы PFM и PSS (PostScript Printer Stub).

•

Шрифты Type 1, экспортированные из CorelDRAW не содержат подсказок.

•

Каждый экспортируемый символ представляет собой отдельный объект. Перед импортом нескольких объектов их необходимо объединить. Для этого выберите Упорядочить Объединить. Нельзя экспортировать несколько объектов, а также сгруппированные объекты.

•

Для получения лучших результатов рекомендуется избегать пересечений линий. Любой объект, представленный символом, должен располагаться либо четко внутри других объектов, либо за их пределами, как показано ниже.

Слева направо: три объекта объединены правильно; пять объектов объединены правильно; пять объектов объединены неправильно

•

Атрибуты заливки и абриса, примененные к объектам, недоступны для редактирования.

•

Созданные шрифты Type 1 поддерживаются программой Adobe Type Manager версии 2.0, но не ниже.

Технические замечания по формату шрифтов TrueType (TTF)

•

Шрифты TrueType (TTF) печатаются в виде растровых изображений или векторов, в зависимости от возможностей принтера. Шрифты True Type могут иметь любые размеры и печатаются точно так, как выглядят на экране.

•

Шрифты TrueType, экспортированные из CorelDRAW, не содержат подсказок.

•

Каждый экспортируемый символ представляет собой отдельный объект. Перед импортом нескольких объектов их необходимо объединить. Для этого выберите Упорядочить Объединить. Нельзя экспортировать несколько объектов, а также сгруппированные объекты.

•

Атрибуты заливки и абриса, примененные к объектам, недоступны для редактирования.

•

Для получения лучших результатов рекомендуется избегать пересечений линий. Любой объект, представленный символом, должен располагаться либо четко внутри других объектов, либо за их пределами, как показано ниже.

Слева направо: три объекта объединены правильно; пять объектов объединены правильно; пять объектов объединены неправильно

Технические замечания по формату TARGA (TGA)

•

Поддерживается следующее: несжатые изображения с цветовой кодировкой; несжатые изображения RGB; изображения с цветовой кодировкой, сжатые по алгоритму продольного кодирования (RLE); изображения RGB, сжатые по алгоритму RLE (типы 1, 2, 9 и 10, определенные подразделением Electronic Photography and Imaging Center компании AT&T) и выделения.

•

Тип полученного файла зависит от числа экспортируемых цветов. Например, 24-битные цветные файлы TARGA (TGA) экспортируются как растровые изображения, сжатые по алгоритму RLE.

•

Файлы TGA можно импортировать из режима оттенков серого (8 бит) в цветовой режим RGB (24 бита).

•

Выделения не сохраняются в черно-белых файлах (1 бит) и файлах цветовой палитры (8 бит).

•

Поддерживается сжатие RLE и максимальный размер изображения 64535 64535 пикселей.

Справочная информация

Диспетчер восстановления приложений Corel

Диспетчер восстановления приложений Corel (C.A.R.M.) – это интерактивный мастер, который позволяет сохранять работу и выходить из приложения в случаях, когда его работа становится нестабильной. Можно также отправлять отчеты на веб-узел компании Corel, где документируются причина проблемы и события, которые привели к ее возникновению.
Мастер C.A.R.M. автоматически открывается при сбое программы, предлагая три действия:

•

сохранить рисунок и закрыть приложение

•

выйти из приложения, не сохраняя рисунок

•

продолжение работы.

При выборе последнего действия необходимо учитывать, что некоторые работы в рисунке могут не восстановиться после последнего сохранения или продолжения работы программы.
После выбора действия можно отправить письмо с подробным описанием проблемы в компанию Corel и прикрепить к нему журнал программы. Ваше письмо будет существенным вкладом в деятельность компании Corel по улучшению качества продуктов.
C.A.R.M. можно отключить, однако это может привести к потере текущей работы.

Настройка параметров памяти

Объем доступной памяти можно увеличить с помощью дисков файла подкачки. При выполнении действия, требующего больше ОЗУ, чем доступно в компьютере, данные изображения могут подкачиваться с жесткого диска. При наличии двух жестких дисков или двух разделов можно настроить и основной, и дополнительный диски.
Хотя диски файла подкачки и позволяют увеличить объем доступной памяти искусственным способом, подкачка данных изображений с жесткого диска занимает больше времени, чем если бы они подкачивались напрямую из ОЗУ.
Можно также выбрать объем доступной памяти ОЗУ, выделяемой для хранения изображений, с которыми осуществляется работа. Задайте объем памяти в зависимости от типа выполняемой работы и количества приложений, которые обычно работают одновременно. Если после увеличения объема памяти, выделяемого для изображений, снизилась производительность приложения, может понадобиться уменьшить этот объем, чтобы для приложения выделялось больше ОЗУ.

Определение используемой памяти ОЗУ

1.

Выберите Инструменты Параметры.

2.

Выберите Рабочее пространство, затем в списке категорий выберите Память.

В области Использование памяти вкладки Память отображается общий объем доступной памяти.

3.

В поле Максимум введите процент от общего объема памяти, который необходимо выделить для хранения рисунков.

Объем памяти, которому соответствует этот процент, отображается справа от поля Максимум.

4.

Перезапустите CorelDRAW, чтобы изменения вступили в силу.

Отключение диспетчера восстановления приложений Corel

1.

Выберите Инструменты Параметры.

2.

В списке категорий выберите Общие.

3.

Снимите флажок Включить CARM.

•

Отключение C.A.R.M. влияет на все приложения Corel, установленные на компьютере.

Отключение предупреждающих сообщений

Во время работы с приложением могут появляться предупреждающие сообщения. Предупреждающие сообщения служат для уведомления о последствиях выполняемого действия и изменениях, которые могут произойти в результате этого действия. Хотя предупреждения полезны, их можно отключить, чтобы их не пришлось каждый раз просматривать после того, как вы освоитесь с программой. Не отключайте предупреждающие сообщения, пока не будете чувствовать себя уверенно, работая с приложением, и осознавать последствия используемых команд.

1.

Выберите Инструменты Параметры.

2.

Выберите Рабочее пространство, затем в списке категорий выберите Предупреждения.

3.

Снимите один или несколько флажков.

Просмотр системной информации

Можно просматривать информацию как о компьютере, так и о самом приложении. Например, можно просмотреть подробную информацию о настройке компьютера. Можно просмотреть подробную информацию о системе, дисплее и свойствах принтера, а также о приложениях Corel, файлах DLL и системных файлах DLL. Эта функция полезна, например, в том случае, если необходимо узнать, сколько свободного места доступно на жестком диске, на который требуется сохранить файл.

1.

Выберите Справка О программе CorelDRAW.

2.

Нажмите кнопку Сведения.

3.

Выберите пункт в списке Категория.

•

Нажмите кнопку Сохранить, чтобы сохранить системные сведения для последующего вывода на печать.

Создание диска файла подкачки для временного хранения

1.

Выберите Инструменты Параметры.

2.

Выберите Рабочее пространство, затем в списке категорий выберите Память.

3.

Выберите диск в списке Основной диск.

4.

Выберите диск в списке Дополнительный диск.

5.

Нажмите кнопку ОК.

6.

Перезапустите приложение, чтобы применить изменения.

•

Необходимо задать общий объем места на диске, который превышает размер несжатых изображений в два или три раза.

•

Место на основном и дополнительном дисках файла подкачки по умолчанию выделяется для пользовательской временной папки. Изменять путь к дискам файла подкачки можно, только обладая необходимыми системными привилегиями.

Справочная информация

Этот раздел справочной информации содержит дополнительную информацию и технические примечания о настройке параметров восстановления и предупреждения, а также о настройке памяти, фильтров и связей файлов.

Формирование объектов

Блокировка или разблокировка содержимого объекта PowerClip

•

Щелкните правой кнопкой мыши объект PowerClip и выберите Заблокировать содержимое с PowerClip.

•

Во время перемещения контейнера при разблокированном содержимом оно остается на месте и не отображается, пока на него не будет помещен контейнер.

Добавление и удаление узла

Цель Действие

Добавление узла	Откройте меню Изменение формы , выберите инструмент Форма , выберите объект кривой, а затем дважды щелкните в том месте, где требуется добавить узел.
Удаление узла	Откройте меню Изменение формы, выберите инструмент Форма выберите объект кривой, а затем дважды щелкните узел.

Добавление, удаления, соединение и выравнивание узлов

При добавлении узлов увеличивается число сегментов и, следовательно, число органов управления фигурой или объектом. Для упрощения формы объекта можно удалить некоторые узлы.
Если объекты кривых содержат несколько узлов, то очень сложно изменить их и вывести на такие аппараты, как устройства для вырезания из винила, плоттеры и поворотные граверные инструменты. Число узлов на объекте кривой можно уменьшить автоматически. При сокращении числа узлов удаляются перекрывающиеся узлы, что может привести к сглаживанию объекта кривой.
Объект кривой состоит из компонентов, которые называются путями. Путь может быть незамкнутым (например линия) или замкнутым (например эллипс), а также состоять из одной линии или сегмента кривой или нескольких объединенных сегментов. Внутренние части замкнутых путей можно заливать цветом. Чтобы применить заливку к незамкнутому пути, например линии, сначала необходимо соединить его начальные и конечные узлы для создания замкнутого объекта. Для получения сведений о применении заливок см. раздел "Заливка объектов.". Если пути содержат несколько внутренних контуров, то пути сначала необходимо разделить, чтобы извлечь внутренние контуры. Для получения дополнительных сведений о путях см. раздел "Справочник: формирование объектов."
Узлы объекта кривой можно выравнивать по горизонтали и вертикали.

Формирование объекта кривой с

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Щелкните узел.

3.

Нажмите одну из следующих кнопок на панели свойств.

•

Создать узел с острым углом

•

Сглаженный угол

•

Сделать узел симметричным

4.

Перетащите маркеры управления узла.

•

Кроме того, можно изменить тип существующего узла с помощью сочетаний клавиш. Чтобы преобразовать сглаженный узел в узел с острым углом (и наоборот), щелкните узел с помощью инструмента Форма и нажмите клавишу C. Чтобы преобразовать симметричный узел в сглаженный (и наоборот), щелкните узел с помощью инструмента Форма и нажмите клавишу S .

Формирование объектов кривых

Объекты кривых можно сформировать путем управления их узлами и сегментами, а также путем добавления и удаления узлов.

Формирование объектов с помощью оболочек

В CorelDRAW можно формировать объекты, включая рамки линий, фигурного текста и обычного текста, путем применения к ним оболочек. Оболочки состоят из нескольких узлов, которые можно переместить для формирования оболочки и изменения формы объекта. Можно применить основную оболочку, которая соответствует форме объекта, или применить заготовку оболочки. После применения оболочки ее можно отредактировать или добавить новую оболочку для дальнейшего изменения формы объекта. Приложение CorelDRAW также позволяет копировать и удалять оболочки.
Оболочку можно изменить путем добавления и размещения узлов. Добавление узлов обеспечивает больший контроль над формой объекта, заключенного в оболочку. В CorelDRAW можно также удалять узлы, перемещать несколько узлов одновременно, изменять тип узлов, а также преобразовывать сегмент оболочки в линию или кривую. Для получения дополнительных сведений о различных типах узлов см. раздел "Использование объектов кривых."
Кроме того, можно изменить сопоставления оболочки, чтобы задать способ заключения объекта в оболочку. Например, можно растянуть объект до основных размеров оболочки, а затем применить режим сопоставления по горизонтали для его сжатия по горизонтали по размерам оболочки.

Формирование объектов

CorelDRAW позволяет формировать объекты различными способами.
В этом разделе содержатся следующие сведения

•

использование объектов кривых

•

формирование объектов кривых

•

отражение изменений в объектах кривых

•

наклон и растягивание объектов

•

размазывание объектов

•

применение на объектах эффекта грубой кисти

•

применение эффектов искажения

•

формирование объектов с помощью оболочек

•

обрезка, разделение и удаление объектов

•

исключение объектов

•

скругления, выемки и фаски на углах

•

объединение и пересечение объектов

•

создание объектов PowerClip

Для получения дополнительных сведений о работе с путями и внутренними контурами см. "Справочник: формирование объектов."

Искажение объекта

1.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивное искажение .

2.

На панели свойств нажмите одну из следующих кнопок и укажите требуемые параметры.

•

Искажение при эффекте сжатия и растяжения

•

Искажение при застежке-молнии

•

Искажение при кручении

3.

Выберите место для центра искажения и перетащите курсор, пока объект не приобретет требуемую форму.

Дополнительные возможности

Изменение центра искажения	Перетащите маркер положения в форме ромба в другое место.
Настройка числа вершин для искажения при застежке-молнии	Переместите регулятор в центре маркера искажения.
Применение предварительно заданного искажения	Выберите заготовку искажения в списке Заготовки на панели свойств.
Применение нескольких искажений к объекту	Щелкните другой тип искажения на панели свойств, щелкните объект и перетащите курсор.

•

Можно повторно применить эффекты к искаженным объектам.

•

Искажение можно расположить по центру, нажав кнопку Искажение в центре на панели свойств.

Для изменения эффекта искажения можно использовать интерактивные векторные элементы управления. Вверху слева: окружность с примененным эффектом застежки-молнии. Вверху справа: эффекты застежки-молнии с более высоким значением частоту (большее число пиков). Внизу: примеры эффектов застежки-молнии.

Исключение объекта

1.

Выберите исходные объекты.

2.

Удерживая нажатой клавишу Shift, щелкните объект назначения.

3.

Выберите Упорядочить Формирование Исключить.

•

При выделении объектов рамкой программа CorelDRAW исключает самый нижний выбранный объект. При выборе нескольких объектов по одному исключается последний выбранный объект.

•

Кроме того, исключить объекты можно, выделив рамкой исходный объект и объект назначения и нажав кнопку Исключить на панели свойств.

Исключение объектов переднего плана и фона

1.

Выделите рамкой исходный объект и объект назначения .

2.

Выберите Упорядочить Формирование, а затем один из следующих пунктов.

•

Задние минус передние – удаление объекта переднего плана с объекта фона

•

Передние минус задние – удаление объекта фона из объекта переднего плана

•

Можно исключить объект управления из объекта PowerClip, чтобы объект внутри объекта PowerClip принял новую форму контейнера PowerClip. Для получения сведений об объектах PowerClip см. раздел "Создание объектов PowerClip."

•

Связанные объекты, например тени, текст вдоль пути, художественное оформление, перетекания, контуры а также выдавливания перед исключением преобразуются в объекты кривых.

Исключение объектов

При исключении создаются объекты неправильной формы путем удаления перекрывающихся областей объекта. Можно исключить практически любой объект, включая клоны, объекты на разных уровнях, а также отдельные объекты с пересекающимися линиями. Однако нельзя исключить простой текст, размерные линии или шаблоны клонов.
Перед исключением объектов необходимо решить, какой объект требуется исключить (объект назначения), а также какой объект требуется использовать для исключения (исходный объект). Например, если требуется создать вырез в форме звезды квадратного объекта, то звезда будет исходным объектом, так как она используется для исключения квадрата. Квадрат является объектом назначения, так как это объект, который требуется исключить. Исходный объект исключает ту часть объекта назначения, которую перекрывает.
В объекте назначения сохраняются атрибуты заливки и абриса. Например, если выполняется исключение прямоугольника, который перекрывается окружностью, то удаляется область прямоугольника, которая закрыта окружностью. При этом образуется неправильная форма.
В CorelDRAW можно выполнять исключение объектов различными способами. Можно использовать объект на переднем плане в качестве исходного объекта, чтобы исключить объект, который находится под ним, а также использовать объект фона для исключения объекта на переднем плане. Кроме того, можно удалить скрытые области перекрывающихся объектов, чтобы в рисунке остались только видимые области.При преобразовании векторной графики в растровые изображения удаление невидимых областей позволит уменьшить размер файла.
Исключение можно использовать для уменьшения числа объектов на рисунке. Вместо создания глаз и точек в изображение жука, эти области (показаны слева серым цветом) исключаются, открывая черный фон (справа).
Буква «A», которая является объект переднего плана, используется для исключения объекта фона. Частичный силуэт буквы создается в эмблеме (справа).

Исключение перекрывающихся областей объектов

1.

Выделите рамкой объекты, которые требуется исключить.

2.

Выберите Упорядочить Формирование Упрощение.

•

Можно исключить объект управления из объекта PowerClip, чтобы объект внутри объекта PowerClip принял новую форму.

•

Связанные объекты, например тени, текст вдоль пути, художественное оформление, перетекания, контуры а также выдавливания перед исключением преобразуются в объекты кривых.

Использование объектов кривых

Объект кривой имеет узлы и маркеры управления, которые можно использовать для изменения формы объекта. Объект кривой может иметь любую форму, включая прямую или кривую линию. Узлы объекта представляют собой небольшие квадраты, которые отображаются вдоль абриса объекта. Линия между двумя узлами называется сегментом. Сегменты могут быть изогнутыми и прямыми. Каждый узел имеет управляющий маркер для каждого изогнутого сегмента, связанного с ним. Маркеры управления позволяют настроить кривую сегмента.
Кривая имеется следующие компоненты: узлы, сегменты и маркеры управления
Большинство добавляемых в рисунок объектов не являются объектами кривых, за исключением спиралей, линий свободной формы и линий Безье. Поэтому если требуется настроить форму объекта или текстового объекта, рекомендуется преобразовать его в объект кривой.

Использование типов узлов

Узлы на объекте кривой можно изменить в один из четырех типов: острый угол, сглаженный, симметричный или линия. Маркеры управления каждого типа узла работают по-разному.
Узлы с острыми углами позволяют создавать такие острые переходы, как углы или острые углы, в объекте кривой. Можно переместить маркеры управления в узле с острым углом независимо друг от друга, изменяя только линию на одной стороне узла.
В сглаженных узлах линии, проходящие через узел, принимают форму кривой, обеспечивая более сглаженные переходы между сегментами линий. Маркеры управления сглаженного узла всегда находятся точно напротив другу друга, но они могут находиться на различных расстояниях от узла.
Симметричные узлы напоминают сглаженные узлы. Они обеспечивают сглаженный переход между сегментами линий, но, кроме того, они также обеспечивают для линий с обеих сторон узла одинаковый изогнутый внешний вид. Маркеры управления симметричных узлов находятся точно напротив друг друга и на равном расстоянии от узла.
Узлы линий позволяют формировать объекты кривых путем изменения формы их сегментов. Можно выпрямить изогнутый сегмент или изогнуть прямой сегмент. При изгибании прямого сегмента внешний вид сегмента не претерпевает значительных изменений, но при этом отображаются маркеры управления, которые можно переместить для изменения формы сегмента.
Слева направо: с острым углом, сглаженный, симметричный и узел линии

Изменение режима сопоставления

1.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная оболочка .

2.

Выберите объект с оболочками.

3.

На панели свойств выберите в списке Режим сопоставления один из следующих элементов.

•

По горизонтали - растягивает объект до основных размеров оболочки, а затем сжимает объект по горизонтали по форме оболочки

•

По касательной - сопоставляет угловые маркеры поля выделения объекта с угловыми узлами оболочки. Другие узлы сопоставляются линейно вдоль кромки поля выделения объекта.

•

По углам - сопоставляет угловые маркеры поля выделения объекта с угловыми узлами оболочки.

•

По вертикали - растягивает объект до основных размеров оболочки, а затем сжимает объект по вертикали по форме оболочки

4.

Перетащите узлы или маркеры управления.

•

Режим сопоставления рамок обычного текста нельзя изменить после применения оболочки.

Изменение содержимого объекта PowerClip

1.

Выберите объект PowerClip.

2.

Выберите Эффекты PowerClip Редактировать содержимое.

3.

Измените содержимое объекта PowerClip.

4.

Выберите Эффекты PowerClip Завершить редактирование.

•

При редактировании контейнер отображается в каркасном представлении, и его нельзя выбрать.

Изменение узлов и сегментов оболочки

1.

Откройте меню Интерактивные инструменты , а затем выберите Интерактивная оболочка .

2.

Выберите объект с оболочкой.

3.

Дважды щелкните оболочку, чтобы добавить узел, или дважды щелкните узел, чтобы удалить его.

Дополнительные возможности

Одновременное перемещение нескольких узлов	Нажмите кнопку Режим произвольных оболочек на панели свойств, выделите рамкой узлы, которые требуется переместить, а затем переместите любой узел в другое положение.
Выделение нескольких узлов рамкой	На панели свойств выберите Прямоугольные в списке Режим выбора и перетащите курсор вокруг узлов, которые требуется выбрать.
Выделение нескольких узлов рамкой свободной формы	На панели свойств выберите Свободная форма в списке Режим выбора и перетащите курсор вокруг узлов, которые требуется выбрать.
Перемещение противоположных узлов на равное расстояние в одном направлении	Нажмите клавишу Ctrl, выберите два противоположных узла, а затем перетащите их в другое положение.
Перемещение противоположных узлов на равное расстояние в противоположном направлении	Нажмите кнопку Режим оболочек с простой дугой или Режим оболочек с двойной дугой на панели свойств, нажмите клавишу Shift и перетащите один из узлов в другое положение.
Изменение типа узла оболочки	Нажмите кнопку Режим произвольных оболочек на панели свойств, а затем нажмите кнопку Создать узел с острым углом , Сглаженный угол или Сделать узел симметричным .
Преобразование сегмента оболочки в прямую или изогнутую линию	Нажмите кнопку Режим произвольных оболочек, щелкните сегмент линии, а затем нажмите кнопку Преобразовать кривую в линию или Преобразовать линию в кривую .

Извлечение содержимого из объекта PowerClip

1.

Выберите объект PowerClip.

2.

Выберите Эффекты PowerClip Извлечь содержимое.

•

Из вложенного PowerClip потребуется отдельно извлечь содержимое каждого уровня.

Копирование искажения

1.

Выберите объект, в который требуется скопировать искажение.

2.

Выберите Эффекты Скопировать эффект Искажение.

3.

Выберите искаженный объект.

•

Кроме того, можно использовать инструмент Пипетка для копирования эффекта. Для получения дополнительных сведений см. раздел "Копирование эффектов из одного объекта в другой."

Копирование оболочки

1.

Выберите объект, в который требуется скопировать оболочку.

2.

Выберите Эффекты Скопировать эффект Оболочку.

3.

Выберите объект, из которого требуется скопировать оболочку.

•

Кроме того, оболочку можно скопировать, выбрав объект, нажав кнопку Копировать свойства оболочки на панели свойств и выберите объект с оболочкой, который требуется скопировать.

•

Кроме того, можно использовать инструмент Пипетка для копирования оболочки. Для получения дополнительных сведений см. раздел "Копирование эффектов из одного объекта в другой."

Копирование содержимого объекта PowerClip

1.

Выделите объект.

2.

Выберите Эффекты Скопировать эффект PowerClip.

3.

Щелкните объект PowerClip.

Наклон и растягивание объектов

В программе CorelDRAW можно выполнять наклон и растягивание объектов. При выполнении наклона объекта указывается значение градусах, на которое требуется отклонить объект. При растягивании объект изменяется по вертикали и горизонтали непропорционально.
Кроме того, в программе CorelDRAW можно перемещать точку привязки наклона и размера объекта из положения по умолчанию.
Наклон объекта по горизонтали
Растягивания объекта по горизонтали

Наклон объекта

1.

Выделите объект.

2.

Выберите Упорядочить Преобразования Наклон.

3.

В окне настройки Преобразования введите значение в любом из следующих полей.

•

Г. – позволяет указать значение в градусах, на которое требуется наклонить объект по горизонтали

•

В. – позволяет указать значение в градусах, на которое требуется наклонить объект по вертикали

Если требуется изменить точку привязки объекта, установите флажок Использовать точку привязки, а затем флажок, соответствующий точке привязки, которую требуется задать.

4.

Нажмите кнопку Применить.

•

При перемещении точки привязки наклона ее снова можно установить по центру.

•

Кроме того, можно выполнить интерактивный наклон объекта путем перетаскивания одного из маркеров наклона.

Объединение и пересечение объектов

С помощью объединение и пересечения объектов можно создавать неправильные формы. Можно выполнить объединение и пересечение практически любого объекта, включая клоны, объекты на разных уровнях, а также отдельные объекты с пересекающимися линиями. Однако нельзя выполнить объединение и пересечение обычного текста, размерных линий или шаблонов клонов.
Можно объединить объекты для создания единого объекта с одним абрисом. В новом объекте будет использоваться периметр объединенного объекта в качестве абриса, а также свойства заливки и абриса объекта назначения. Все пересекающиеся линии исчезнут.
Объекты можно объединять, независимо от того, перекрывают ли они друг друга. При объединении объектов, которые не перекрываются, они образуют группу объединения, которая действует как единый объект. В обоих случаях объединенный объект получает атрибуты заливки и абриса объекта назначения.
Можно объединить отдельные объекты с пересекающимися линиями, чтобы разделить объект на несколько внутренних контуров, но его внешний вид не изменился.
Объединение листьев с яблоком создает единый абрис объекта.
Пересечение создает объект из области, где перекрываются два или несколько объектов. Форма этого нового объекта может быть простой или сложной, в зависимости от перекрывающихся фигур. Атрибуты заливки и абриса нового объекта зависят от объекта, определяемого в качестве объекта назначения.

Объединение объекта

1.

Выберите исходный объект или объекты.

2.

Удерживая нажатой клавишу Shift, щелкните объект назначения.

3.

Выберите Упорядочить Формирование Объединить.

•

Кроме того, объединить объекты можно, выделив рамкой исходный объект и объект назначения и нажав кнопку Объединить на панели свойств.

Обрезка объектов

Функция обрезки позволяет быстро удалить ненужные области в объектах и импортированной графики, устранить потребность в отмене группировки объектов, разделить связанные группы или преобразовать объекты в кривые. Можно обрезать векторные объекты и растровые изображения.
Обрезка объектов
При обрезке объектов определяется прямоугольная область (область обрезки), которую требуется сохранить. Части объекта за пределами области обрезки удаляются. Можно указать точное положение и размер области обрезки, кроме того, ее можно поворачивать и изменять ее размер. Кроме того, можно удалить область обрезки.
Можно обрезать только выбранные объекты без изменения других объектов на рисунке или обрезать все объекты на странице рисования. В любом случае выбранный текст и объекты фигур автоматически преобразовываются в кривые.

1.

Выберите объекты, которые требуется обрезать.

Если объекты не выбраны на странице рисования, то будут обрезаны все объекты.

2.

Откройте меню Обрезка , а затем выберите инструмент Обрезка .

3.

Перетащите курсор для определения области обрезки.

4.

Дважды щелкните внутри области обрезки.

Дополнительные возможности

Указание точного положения области обрезки	Введите значения в поля Расположить на панели свойств и нажмите клавишу Enter.
Указание точного размера области обрезки	Введите значения в полях Размер на панели свойств и нажмите клавишу Enter.
Поворот области обрезки	Введите значение в поле Угол поворота.
Удаление области обрезки	Нажмите кнопку Удалить рамку обрезки.

•

Объекты, которые находятся на заблокированных и скрытых уровнях, а также уровнях сетки и направляющий нельзя обрезать. Кроме того, нельзя обрезать объекты OLE и Интернета, ролловеры или содержимое объектов PowerClip.

•

Во время обрезки выбранные связанные группы, например контуры, перетекания и выдавливания, автоматически разделяются.

•

Можно выполнять интерактивное перемещение, поворот и изменение размера области обрезки, как и любого другого объекта. Чтобы переместить область обрезки, перетащите его в новое положение. Чтобы изменить размер области обрезки, перетащите любой из ее маркеров . Чтобы повернуть область обрезки, щелкните в ней и перетащите маркер поворота .

•

Область обрезки можно удалить, нажав клавишу Esc.

Обрезка, разделение и удаление объектов

Части объектов можно обрезать, разделить или удалить.

Отражение изменений в объектах кривых

При отражении изменений в объектах кривых выполняется редактирование узлов, а затем те же изменения выполняются в обратном направлении в соответствующих узлах. Например, можно переместить узел вправо, а соответствующий ему узел переместится на то же расстояние влево.
Чтобы отразить изменения, необходимо выбрать два объекта кривых, один из которых создан путем отражения второго, или симметричный объект. Для получения сведений об отражении объектов, см. раздел "Поворот и отражение объектов.". Затем потребуется выбрать способ отражения изменений: по горизонтали (вдоль вертикальной линии симметрии) или по вертикали (вдоль горизонтальной линии симметрии). Наконец, потребуется выбрать правильные соответствующие узлы, чтобы изменения отражались в выбранных объектах.
Слева: два соответствующих узла выбраны на отраженных объектах кривых. Справа: при перемещении синих маркеров управления изменение отражается в соответствующих маркерах управления (красных).

1.

С помощью инструмента Указатель выберите отраженные объекты кривых или симметричный объект кривой.

2.

Нажмите инструмент Форма .

3.

Выберите один из следующих параметров на панели свойств.

•

Кнопка Отразить узлы по горизонтали – позволяет редактировать соответствующие узлы, которые были отражены по горизонтали

•

Кнопка Отразить узлы по вертикали – позволяет редактировать соответствующие узлы, которые были отражены по вертикали

4.

Удерживая нажатой клавишу Shift, выберите соответствующие узлы слева и справа или сверху и снизу.

5.

Измените узлы на одной из сторон.

Изменение отразятся в обратном направлении на соответствующих узлах с другой стороны.

Перемещения узла или маркера управления

1.

Выберите объект с помощью инструмента Форма .

2.

Щелкните узел.

3.

Перетащите узел или любой из маркеров управления для формирования сегментов с обеих сторон.

Для формирования сегмента можно изменить угол маркера управления и расстояние от узла.

•

Кроме того, узел можно переместить с помощью инструмента Указатель , Свободная форма , Безье или Ломаная линия . Для этого сначала выберите Инструменты Параметры. В списке категорий Рабочее пространство выберите Монитор и убедитесь, что установлен флажок Включить отслеживание узла. Выберите объект кривой, переместите курсор на узел, чтобы отобразился курсор состояния формы инструмента , а затем перетащите узел.

Пересечение нескольких объектов

1.

Выделите рамкой исходный объект или объекты.

2.

Удерживая нажатой клавишу Shift, щелкните все объекты назначения.

3.

Выберите Упорядочить Формирование Пересечение.

•

Кроме того, выполнить пересечение объектов можно, выделив рамкой исходный объект и объект назначения и нажав кнопку Пересечение на панели свойств.

Пересечение объектов

1.

Выберите исходный объект.

2.

Удерживая нажатой клавишу Shift, выберите объект назначения.

3.

Выберите Упорядочить Формирование Пересечение.

•

Кроме того, выполнить пересечение объектов можно, выбрав исходный объект и объект назначения и нажав кнопку Пересечение на панели свойств.

Преобразование объектов в объекты кривых

1.

Выберите объект.

2.

Выберите Упорядочить Преобразовать в кривую.

•

Фигурный текст можно преобразовать в кривые, чтобы можно было сформировать отдельные символы.

•

Кроме того, объект можно преобразовать в объект кривой, выбрав объект и нажав кнопку Преобразовать в кривую на панели свойств.

Преобразование узлов

Объекты можно формировать путем вытягивания, масштабирования, поворота и наклона их узлов. Например, можно выполнить масштабирование угловых узлов объекта кривой для его пропорционального увеличения. Кроме того, можно повернуть объект кривой или его части по часовой стрелке или против часовой стрелки.

Применение эффекта грубой кисти к объекту

1.

Выберите объект с помощью инструмента Указатель .

2.

Откройте меню Изменение формы и выберите инструмент Грубая кисть .

3.

Выберите на абрисе нужную область, а затем перетащите абрис, чтобы исказить выбранную область.

Дополнительные возможности

Указание размера пиков эффекта грубой кисти	Введите значение от 0,01 до 2,0 в поле Размер кончика на панели свойств.
Изменение числа пиков в области эффекта в области грубой кисти	Введите значение от 1 до 10 в поле Ввод значения частоты пиков на панели свойств.
Изменение числа пиков в области эффекта в области грубой кисти при использовании графического пера	Нажмите кнопку Использование параметра давления пера на панели свойств .
Указание высоты пиков эффекта грубой кисти	Введите значение от 1 до 90 в поле Ввод фиксированного значения для параметра наклона на панели свойств.
Увеличение числа пиков эффекта грубой кисти при перетаскивании	Введите значение от -10 до 10 в поле Добавление высыхания в эффект на панели свойств.
Изменение высоты пиков эффекта грубой кисти при использовании графического пера	Нажмите кнопку Использование параметра наклона пера на панели свойств.
Указание направления пиков эффекта грубой кисти	Выберите Фиксированное направление в списке Направление пиков. Введите значение от 0 до 359 в поле Ввод фиксированного значения для параметра направления на панели свойств.
Изменение направления пиков эффекта грубой кисти при использовании графического пера	Выберите Настройка пера в списке Направление пиков на панели свойств.
Создание пиков эффекта грубой кисти перпендикулярно пути или абрису	Выберите Авто в списке Направление пиков на панели свойств.

•

Объекты с примененными эффектами искажений, оболочек, а также перспективы преобразуются в объекты кривых перед применением эффекта грубой кисти.

•

Чтобы угол наклона и угол направления зависели от пера графического планшета, щелкните правой кнопкой мыши объект с эффектом грубой кисти и выберите команду из подменю.

•

Для получения минимальных и максимальных значения для элементов управления эффекта грубой кисти щелкните правой кнопкой мыши элемент управления на панели свойств и выберите Параметры.

Применение эффектов искажения

К объектам формы можно применить три типа эффектов искажения.
Эффект искажения Описание

Сжатие и растяжение	Позволяет сжать или растянуть кромки объекта
Застежка-молния	Позволяет применять эффект зубьев пилы к кромкам объекта. Можно отрегулировать амплитуду и частоту этого эффекта.
Кручение	Позволяет поворачивать объект для создания эффекта завитков. Можно выбрать направление завитка, а также исходную точку, градус и степень поворота.

Справа налево: исходное изображение, примененные искажения застежки-молнии и кручения, применено искажение растяжения
После искажения объекта эффект можно изменить путем смещения центра искажения. Эта точка определяется маркером в форме ромба, вокруг которого применяется искажение. Это напоминает математическую окружность, в которой карандаш перемещается вокруг стационарной точки. Центр искажения можно разместить в любом месте в окне рисования или в центре объекта, чтобы искажение распределялось равномерно, а форма объекта изменялась относительно его центра.
Можно обеспечить более сильный эффект, применив новое искажение к уже искаженному объекту. Исходный эффект искажения сохранится, если, например, применить искажение при застежке-молнии поверх искажения при кручении. Приложение CorelDRAW также позволяет удалять и копировать эффекты искажения.

Применение на объектах эффекта грубой кисти

Эффект грубой кисти позволяет применять неровную или зазубренную кромку к объектам, включая линии, кривые и текст. Можно контролировать размер, угол, направление и число зубцов, используя активирование пера для графического планшета или параметры, относящиеся к мыши.
Эффект грубой кисти определяется либо движениями пера графического планшета (с фиксированными параметрами) или автоматическим применением перпендикулярных пиков к линии. При большем или меньшем наклоне пера относительно поверхности планшета увеличивается или уменьшается размер пиков. При использовании мыши можно указать угол наклона от 1 до 90°. Можно определить направление пиков, изменив угол поворота (или направление) пера и применить эффект грубой кисти к объекту. При использовании мыши можно задать угол направления от 0 до 359°. Кроме того, можно увеличить или уменьшить число пиков, которые применяются при перетаскивании.
Эффект грубой кисти также зависит от давления пера на планшет. Чем больше давление, тем больше создается пиков в области грубой кисти. При использовании мыши можно указать значения для моделирования давления пера на графический планшет.
Кроме того, можно изменить размер кончика кисти.
Эффект грубой кисти позволяет применять неровности или зазубрены к части абриса или пути.

Применение оболочки

1.

Выделите объект.

2.

Откройте меню Интерактивные инструменты , а затем выберите инструмент Интерактивная оболочка .

3.

Нажмите одну из следующих кнопок на панели свойств.

•

Режим прямых оболочек – создание оболочек на основе прямых линий с добавлением перспективы к объектам

•

Режим оболочек с простой дугой – создание оболочек в форме дуги с одной стороны, придание объектам вогнутой или выпуклой формы

•

Режим оболочек с двойной дугой – создание оболочек в форме буквы «S» с одной или нескольких сторон

•

Режим произвольных оболочек – создание оболочек свободной формы, что позволяет изменять свойства узлов, а также добавлять и удалять узлы

4.

Щелкните объект.

5.

Перетащите узды для формирования оболочки.

Если требуется выполнить сброс оболочки, нажмите клавишу Esc до того, как отпустить кнопку мыши.

Дополнительные возможности

Применение оболочки заготовки	Нажмите кнопку Добавить заготовку на панели свойств, а затем щелкните форму оболочки.
Применение оболочки к объекту с оболочкой	Нажмите кнопку Добавить новую оболочку на панели свойств и перетащите узлы, чтобы изменить форму оболочки.
Удаление оболочки	Выберите Эффекты Удалить оболочку.

•

Можно запретить преобразование прямых линий объекта в кривые, нажав кнопку Сохранить линии на панели свойств.

Пути и внутренние контуры

•

Пути формируют форму объекта и часто отображаются как один или несколько сегментов линий или кривых. Для создание внутренних контуров можно разъединить сегменты линий. Даже в том случае, если внутренние контуры не соединены, они по-прежнему являются частью пути исходного объекта. Однако их можно извлечь для создания двух отдельных объектов: извлеченного внутреннего контура и объекта, из которого он был извлечен.

•

Внутренние контуры являются основными кривыми и фигурами, на основе которых формируется единый объект кривой. Например, единый объект кривой с внутренними контурам часто получается при преобразовании текста в кривые. Например, буква «O» состоит из двух эллипсов: наружного эллипса, определяющего ее форму, а также внутреннего эллипса, определяющего «дырку». Эллипсы являются внутренними контурами, которые составляют единый объект кривой, букву «O». Одной из основных причин для создания объектов с внутренними контурами является тот факт, что они позволяют создавать объекты с дырками. В предыдущем проекте можно видеть объекты, расположенные под центром буквы «O».

1) Буква «O» преобразуется в кривые. 2) Получившиеся в результате внутренние контуры: наружный эллипс, определяющий форму буквы, а также внутренний эллипс (серого цвета), определяющий «дырку». 3) По сравнению с ними черный эллипс состоит из единого пути и не может содержать «дырку».

Растягивание, масштабирование, поворот или наклон узлов

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Выберите объект кривой.

3.

Выберите узлы на кривой, которую требуется преобразовать.

4.

Нажмите одну из следующих кнопок на панели свойств.

•

Масштаб и растяжение узлов

•

Поворот и скос узлов

5.

Перетащите набор маркеров для преобразования узлов.

Растягивание объекта

1.

Выделите объект.

2.

Выберите Упорядочить Преобразования Размер.

3.

Установите флажок Без пропорций.

4.

В окне настройки Преобразования введите значение в любом из следующих полей.

•

Г. – позволяет задать ширину выбранного объекта

•

В. – позволяет задать высоту выбранного объекта

5.

Нажмите кнопку Применить.

•

Вновь введенные значения для растягивания объекта являются основой для нового соотношения горизонтальных и вертикальных размеров объекта. При снятии флажка Без пропорций любые изменения размеров объекта будут основаны на этом новой соотношении. Чтобы вернуть исходные пропорции объекта перед его последующим преобразованием, необходимо снять флажок Без пропорций, а затем ввести исходные значения.

•

Можно растянуть сторону объект пропорционально, сняв флажок Без пропорций, введя значение в любое поле Г. или В., а затем нажав клавишу Enter.

•

Кроме того, можно растянуть объект от его центра, нажав клавишу Shift и перетащив угловой маркер выбора.

•

Кроме того, объект можно растягивать с приращением 100%, нажав клавишу Ctrl и перетащив угловой маркер выбора.

Разделение объекта

1.

Откройте меню Обрезка , а затем выберите инструмент Нож .

2.

Расположите инструмент Нож в том месте на абрисе объекта, где требуется начать разрез.

При правильном расположении инструмент Нож находится в вертикальном положении.

3.

Щелкните абрис, чтобы начать разрез.

4.

Расположите инструмент Нож в том месте, где должен закончиться разрез, и снова щелкните.

Дополнительные возможности

Разделение объекта по линии свободной формы	Выберите место для начала разреза и перетащите курсор в то место, где он должен заканчиваться.
Разделение объекта вдоль линии Безье	Нажмите клавишу Shift, щелкните в том месте, где должен начинаться разрез, и щелкните в тех места, где должно изменяться направлении линии. Если требуется ограничить линию 15-градусными приращениями, нажмите клавиши Shift + Ctrl.
Разделение объекта на два внутренних контура	Нажмите кнопку Оставлять как одним объект на панели свойств.
Разделение объекта при сохранении только одного из его путей	Щелкните абрис объекта в том месте, где необходимо начать разрез, и выберите место его завершения. Один или два раза нажмите клавишу Tab, пока не будет выбрана только та часть объекта, которую требуется сохранить, а затем щелкните кнопкой мыши.

•

По умолчанию объекты разделяются на два объекта, а пути автоматически замыкаются.

•

При использовании инструмента Нож в выбранном объекте объекта становится объектом кривой.

Разделение объектов

Можно разделить растровое изображение или векторный объект на две части и изменить его форму, перерисовав его путь. Можно разделить замкнутый объект по прямой или неровной линии. В CorelDRAW объект можно разделить на две объекта или оставить его в виде одного объекта, состоящего из двух или нескольких внутренних контуров. Можно задать автоматическое замыкание путей или не замыкать их.
Инструмент Нож создает два отдельных объекта, разрезая эллипс на две части (слева). Два объекта разделяются и используются для формирования головки винта (справа).

Разделение пути

Цель Действие

Разделение пути	Откройте меню Изменение формы и выберите инструмент Форма . Выберите узел на пути и нажмите кнопку Разъединить кривую на панели свойств.
Извлечение разделенного пути из объекта	Откройте меню Изменение формы и выберите инструмент Форма. Щелкните правой кнопкой мыши путь и выберите Разъединить. Выберите сегмент, узел или группу узлов, представляющую часть пути, которую необходимо извлечь, а затем нажмите кнопку Извлечь фрагмент на панели свойств.

Размазывание объекта

1.

Выберите объект с помощью инструмента Указатель .

2.

Откройте меню Изменение формы и выберите инструмент Размазывающая кисть .

3.

Перетащите курсор вдоль абриса, чтобы исказить его.

Дополнительные возможности

Изменение размера кончика кисти	Введите значение в поле Размер кончика на панели свойств.
Изменение размера кончика кисти при использовании графического пера	Нажмите кнопку Использование параметра давления пера на панели свойств и примените давление к перу.
Расширение или сужение размазывания	Введите значение от -10 до 10 в поле Добавление высыхания в эффект на панели свойств.
Задание формы размазывания	Введите значение от 1 до 90 в поле Ввод фиксированного значения для параметра наклона на панели свойств.
Изменение формы размазывания при использовании графического пера	Нажмите кнопку Использование параметра наклона пера на панели свойств.
Задание угла формы пера для размазывания	Введите значение от 0 до 359 в поле Ввод фиксированного значения для параметра направления на панели свойств.
Изменение угла формы кончика для размазывания при использовании графического пера	Нажмите кнопку Использование параметра направления пера на панели свойств.
Размазывание внутренней части объекта	Щелкните за пределами объекта и перетащите курсор внутрь объекта.
Размазывание внешней части объекта	Щелкните внутри объекта и перетащите курсор за его пределы.

•

Размазывание нельзя применять к Интернет-объектам или встроенным объектам, связанным изображениям, сеткам, выделениям, объектам с сеткой или объектам с эффектами выделения и абриса.

•

Для получения минимальных и максимальных значения для элементов управления размазыванием щелкните правой кнопкой мыши элемент управления на панели свойств и выберите Параметры.

Размазывание объектов

Размазывание позволяет искажать объект путем перетаскивания его абриса. Во время применения эффекта размазывания к объекту можно контролировать степень и форму искажения, используя активирование элементов управления пера для графического планшета или параметры, относящиеся к мыши.
Эффект размазывания зависит от угла поворота (или направления) и угол наклона пера для графического планшета. При повороте пера изменяется угол эффекта размазывания, а при его наклоне разглаживается кончик кисти и изменяется форма размазывания. При использовании мыши можно моделировать поворот и наклон пера на указанные значения. Увеличение угла направления от 0 до 359° изменяет угол мазка кисти. По мере уменьшения угла наклона от 90° до 1° изменяется форма размазывания путем разглаживания кончика кисти.
Размазывание может зависеть от давления пера на планшет, при этом размазывание будет расширяться при большем давлении и сужаться при небольшом давлении. Если используется мышь или требуется отменить давление пера, то можно ввести реальные значения для моделирования давления пера на графический планшет. Отрицательные значения до -10 обеспечивают узкое искажения, 0 – однородную ширину мазка, а положительные значения до 10 обеспечивают расширение искажения.
Объекты, размещенные на переднем плане и фоне, сформированы путем внешнего размазывания (солнечные лучи и листья травы) а также внутреннего размазывания (облака).
При использовании пера или мыши необходимо задать размер кончика. Размер кончика определяет ширину размазывания, применяемого к объекту.
Эффект размазывания можно применить к внутренней и внешней частям объекта.

Скашивание углов объекта с помощью функции фаски

h2>

5.

Нажмите кнопку Применить.

•

Для выбора отдельных узлов, используйте инструмент Форма .

Скругления, выемки и фаски на углах

Можно формировать объект путем создания скруглений, выемок или фасок на углах. Скругления обеспечивают скругление углов, выемки обеспечивают скругление и инвертирование углов для создания выемки, а фаски обеспечивают скашивание углов, чтобы они выглядели плоскими.
Слева направо можно увидеть стандартные углы без изменений, скругленные углы, углы с выемками и фасками.
Можно выполнить скругление, выемку или снять фаску с углов любого объекта кривой, созданного на основе фигуры, линий текста или растрового изображения. При выборе фигуры, преобразованной в кривые, появится диалоговое окно, в котором можно будет выполнить автоматическое преобразование формы. Текстовые объекты необходимо преобразовать в кривые вручную с помощью команды Преобразовать в кривую. Изменения применяются ко всем углам, если не выбраны отдельные узлы. Нельзя выполнить скругление, выемку или снять фаску сглаженной или симметричной кривой, так как угол должен быть образован двумя прямыми или изогнутыми сегментами, пересекающимися под углом менее 180 градусов.
Эта операцию нельзя выполнить для некоторых или всех углов в том случае, если значение скругления, выемки или фаски слишком высокое. Это происходит в тех случаях, когда сегменты линий недостаточно длинные для применения радиуса или расстояния фаски. При установке значений для этих операций следует учитывать, что хотя сегменты линий могут выглядеть достаточно длинными в начале операции, они уменьшаются по мере применения радиуса или фаски в объекте.
В этом примере кружки представляют параметры радиуса скругления. В верхней строке слева показаны предложенные скругления, а справа – результаты скругления. В нижней строке слева показаны предложенные скругления, но в результатах, показанных справа, не все углы скругленные. После применения первого скругления, следующий угол не удается скруглить, так как сегмент линии имеет недостаточную длину. Этот угол пропускается, а последний угол скругляется.

Соединение конечных узлов одного внутреннего контура

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Выберите внутренний контур.

3.

Нажмите кнопку Автоматическое замыкание кривой на панели свойств.

•

Несколько внутренних контуров можно замкнуть, выбрав Упорядочить Закрыть путь. Для получения дополнительных сведений см. раздел "Замыкание нескольких сегментов линии."

Соединение узлов нескольких внутренних контуров

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Нажмите клавишу Shift, а затем щелкните узел в каждом внутреннем контуре.

3.

Нажмите кнопку Замкнуть кривую на панели свойств.

•

Если требуется соединить узлы из других объектов кривых, сначала необходимо объединить их в единый объект кривой, а затем соединить конечные узлы новых внутренних контуров. Для получения дополнительных сведений об объединении объектов см. раздел "Объединение объектов."

Сокращение числа узлов в объекте кривой

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Щелкните объект кривой, и выполните одно из следующих действий.

•

Для сокращения числа узлов во всем объекте нажмите кнопку Выбрать все узлы на панели свойств.

•

Для сокращения числа узлов в части объекта выделите рамкой ту часть, которую требуется изменить.

3.

Выполните одно из следующих действий.

•

Нажмите кнопку Сокращать число узлов на панели свойств, чтобы автоматически удалить перекрывающиеся и лишние узлы.

•

Переместите регулятор Сглаживание кривой для контроля числа удаляемых узлов. При удалении слишком большого числа узлов может измениться форма объекта кривой.

Создание объекта PowerClip

1.

Выделите объект.

2.

Выберите Эффекты PowerClip Поместить в контейнер.

3.

Щелкните объект, который требуется использовать в качестве контейнера.

Если требуется создать вложенный объект PowerClip, удерживайте нажатой правую кнопку мыши, перетащите объект PowerClip в контейнер и щелкните Поместить в контейнер.

Создание объектов PowerClip

В CorelDRAW можно размещать векторные объекты и растровые изображения, например фотографии, внутри других объектов или контейнеров. Контейнером может быть любой объект, например фигурный текст или прямоугольник. При помещении в контейнер объекта, который больше контейнера по размеру, объект, который называется содержимым, обрезается по форме контейнера. При этом создается объект PowerClip.
Объекты до создания объекта PowerClip: фигурный текст и растровое изображение
Можно создать более сложные объекты PowerClip, разместив один объект PowerClip внутри другого объекта PowerClip для создания вложенного объекта PowerClip. Кроме того, можно скопировать содержимое одного объекта PowerClip в другой объект PowerClip.
В объекте PowerClip фигурный текст является контейнером, а растровое изображение – его содержимым. Это растровое изображение формируется по форме букв художественного текста.
После создания объекта PowerClip можно изменить содержимое и контейнер. Например, можно заблокировать содержимое, чтобы при перемещении контейнера содержимое перемещалось вместе с ним. В CorelDRAW также можно извлечь содержимое из объекта PowerClip, чтобы удалить его или изменить, не изменяя контейнер.

Справочник: формирование объектов

Объекты создаваемые в CorelDRAW следуют пути, который придает им форму. При разрыве этого пути остаются внутренние контуры.

Удаление частей объекта

1.

Выделите объект.

2.

Откройте меню Обрезка , а затем выберите инструмент Ластик .

3.

Перетащите курсор на объект.

Дополнительные возможности

Изменение размера кончика ластика	Введите значение в окне Толщина ластика на панели свойств и нажмите клавишу Enter.
Изменение формы кончика ластика	Нажмите кнопку Окружность/квадрат на панели свойств.
Сохранение всех узлов удаляемой области	Отключите кнопку Упрощение при стирании на панели свойств.

•

При стирании частей объектов все затронутые пути автоматически замыкаются.

•

Прямые линии можно удалять, щелкнув в том месте, где должно начинаться удаление, а затем в том месте, где оно должно заканчиваться. Нажмите клавишу Ctrl, если требуется ограничить угол линии.

•

Кроме того, можно удалить область выбранного объекта, дважды щелкнув ее с выбранным инструментом Ластик.

Удаление частей объектов

В CorelDRAW можно удалять ненужные части растровых изображения и векторных объектов. При удалении автоматически замыкаются все выбранные пути, а объекты преобразуются в кривые. При удалении соединительных линий CorelDRAW создает внутренние контуры, а не отдельные объекты.
Кроме того, можно удалять виртуальные линейные сегменты, то есть части объектов, которые находятся между пересечениями. Например, можно удалить петлю в линии, которая пересекает сама себя, или петли в линейных сегментах, в которых пересекаются два или несколько объектов.

Удаление искажения

1.

Выберите искаженный объект.

2.

Выберите Эффекты Удалить искажение.

•

При таком удалении искажения удаляется только последнее примененное искажение.

•

Кроме того, искажение можно удалить из выбранного объекта, нажав кнопку Удалить искажение на панели свойств.

Удаление виртуального линейного сегмента

1.

Откройте меню Обрезка , а затем выберите инструмент Удаление виртуального сегмента .

2.

Переместите курсор на линейный сегмент для удаления.

При правильном расположении инструмент Удаление виртуального сегмента находится в вертикальном положении.

3.

Щелкните сегмент линии.

При необходимости для одновременного удаления нескольких линейных сегментов щелкните и перетащите выделяющую рамку, чтобы заключить в нее все линейные сегменты для удаления.

•

Инструмент Удаление виртуального сегмента не работает в связанных группах, например тенях, тексте или изображениях.

Удаление виртуальных линейных сегментов

Управление сегментами объекта кривой

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Выберите объект кривой.

3.

Перетащите сегмент до получения требуемой фигуры.

Дополнительные возможности

Выпрямление изогнутого сегмента	Выберите изогнутый сегмент и нажмите кнопку Преобразовать кривую в линию на панели свойств.
Искривление прямого сегмента	Выберите прямой сегмент и нажмите кнопку Преобразовать линию в кривую на панели свойств.
Сглаживание сегмента	Щелкните узел и на панели свойств переместите регулятор Сглаживание кривой. Для сглаживания всех сегментов в объекте кривой выберите все узлы объекта до перемещения регулятора Сглаживание кривой.
Изменение направление объекта кривой	Выберите сегмент и нажмите кнопку Обратить направление кривой на панели свойств.

Управление сегментами

Изогнутые сегменты можно переместить для изменения формы объекта. Кроме того, можно управлять степенью сглаживания изогнутых сегментов.
Можно изменить направление объекта кривой путем смены положений его начальных и конечных узлов. Этот эффект заметен только в том случае, если концы объекта кривой отличаются. Например, если наконечник применяется к конечному узлу объекта кривой, то изменение направления приведет к перемещению наконечника в начальный узел.
Изменение направления кривой

Выбор и перемещение узлов

Можно выбрать отдельные узлы, несколько узлов или все узлы объекта. Выбор нескольких улов позволяет одновременно сформировать разные части изображений. Узлы можно выделить рамкой путем заключения их в прямоугольное поле выделение или поле выделения неправильной формы. Выбор с помощью выделяющей рамки свободной формы удобен, если требуется выбрать определенные узлы в сложных кривых.
При выборе узла в на изогнутых сегментах отображаются маркеры управления. Форму изогнутых сегментов можно настроить путем перемещения узлов и маркеров управления.
Обычно маркер управления отображается в виде сплошной синей стрелки (слева). Когда маркер управления накладывается на узел, он отображается в виде незакрашенной синей стрелки рядом с узлом (справа).
Форма – это стандартный инструмент для перемещения узлов. Кроме того, для перемещения узлов можно использовать инструменты Указатель и Безье.

Выбор узла

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Выберите объект кривой.

3.

Щелкните узел.

Дополнительные возможности

Выделение нескольких узлов рамкой	На панели свойств выберите Прямоугольные в списке Режим выбора инструмента формы и перетащите курсор вокруг узлов, которые требуется выбрать.
Выделение нескольких узлов рамкой свободной формы	На панели свойств выберите Свободная форма в списке Режим выбора инструмента формы и перетащите курсор вокруг узлов, которые требуется выбрать.
Выбор нескольких узлов	Удерживая нажатой клавишу Shift, щелкните каждый узел.
Выбор всех узлов на выбранном объекте кривой	Выберите Правка Выбрать все Узлы.
Выбор первого или последнего узла объекта кривой	Нажмите клавишу Home или End.
Выбор узла, который располагается до или после выбранного узла	Нажмите клавишу Tab или Shift + Tab.
Отмена выбора узла	Удерживая нажатой клавишу Shift, щелкните выбранный узел.
Отмена выбора нескольких узлов	Удерживая нажатой клавишу Shift, щелкните все выбранные узлы.
Отмена выбора всех узлов	Щелкните в свободном месте окна рисунка.

•

Кроме того, узел можно выбрать с помощью инструмента Указатель , Свободная форма , Безье или Ломаная линия . Для этого сначала выберите Инструменты Параметры. В списке категорий Рабочее пространство выберите Монитор и убедитесь, что установлен флажок Включить отслеживание узла. Выберите объект кривой, переместите курсор на узел, чтобы отобразился курсор состояния формы инструмента , а затем щелкните узел. Обратите внимание, что при установленном флажке Включить отслеживание узла функция привязки недоступна.

Выемки на углах объекта

h2>

5.

Нажмите кнопку Применить.

•

Для выбора отдельных узлов, используйте инструмент Форма .

Выравнивание узлов

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Выберите объект кривой.

3.

Нажмите клавишу Shift и выберите узлы для выравнивания.

4.

Нажмите кнопку Выровнять узлы на панели свойств.

Закругление углов объекта с помощью функции скругления

h2>

5.

Нажмите кнопку Применить.

•

Кнопка Применить отключена, если не выбраны правильные объекты или узлы.

•

Для выбора отдельных узлов, используйте инструмент Форма .

•

Кроме того, можно скруглить все углы выбранного прямоугольника или квадрата с помощью инструмента Форма , перетащив угловой узел в направлении центра объекта. При использовании этого способа фигура не преобразуется в кривые.

Приступая к работе с программой CorelDRAW

Хранение содержимого рисунка

1.

Выберите Окно Окна настройки Библиотека заготовок Обзор.

2.

Перейдите в папку, в которой необходимо создать папку библиотеки заготовок.

3.

Щелкните стрелку меню и выберите Создать папку.

4.

Переименуйте и откройте эту папку.

5.

Перетащите объект или группу объектов из окна рисования в окно настройки Библиотека заготовок.

•

По умолчанию каждому элементу, добавляемому в библиотеку заготовок, присваивается имя Scrap, Scrap (1), Scrap (2) и т.д. Всем элементам можно присваивать логические имена, чтобы их было легче найти.

•

Для хранения содержимого рисунков можно использовать существующую папку вместо создания новой.

Информация о векторной графике и растровых изображениях

Векторная графика и растровые изображения являются двумя основными видами компьютерной графики. Векторная графика состоит из линий и кривых, которые создаются на основе математического описания, с помощью которого задаются положение, длина и направление рисования линий. Растровые изображения состоят из крошечных квадратиков, называемых пикселями, каждый из которых имеет собственное положение в изображении и номер цвета.
Векторная графика идеально подходит для создания логотипов и иллюстраций, так как они не зависят от разрешения и могут быть увеличены до любого размера, а также распечатаны и отображены при любом разрешении без потери детализации и качества. Кроме того, векторная графика позволяет создавать четко выраженные абрисы.
Для фотографий и цифровых изображений лучше всего использовать растровые изображения, потому что они обеспечивают точное воспроизведение градаций цветов. Растровые изображения зависят от разрешения, т. е. они состоят из определенного количества пикселей. Если в обычном размере они выглядят нормально, то при увеличении, а также отображении или печати при разрешении, превышающем исходное, они могут стать неровными или потерять в качестве.
В CorelDRAW можно создавать векторную графику. В CorelDRAW можно также импортировать растровые изображения (например, файлы JPEG и TIFF) и вставлять их в рисунки. Для получения сведений о работе с растровыми изображениями см. раздел "Работа с растровыми изображениями."
На верхнем рисунке представлена векторная графика, состоящая из линий и заливок. На нижнем – растровое изображение, состоящее из пикселей.

Использование расширенных параметров при сохранении

1.

Выберите Файл Сохранить как.

2.

Нажмите кнопку Дополнительно.

3.

Установите любой из следующих флажков.

•

Сохранять данные Presentation Exchange (CMX) – сохранение рисунка как файла Corel Presentation Exchange (CMX), чтобы его можно было открыть и отредактировать в других приложениях Corel, например WordPerfect

•

Использовать текущий эскиз – использование текущего формата эскиза

•

Использовать сжатие растровых изображений – уменьшение размера файла путем сжатия растровых эффектов, таких как выдавливания, прозрачности и тени

•

Использовать сжатие графических объектов - уменьшение размера файла путем сжатия векторных объектов, таких как многоугольники, прямоугольники, эллипсы и правильные фигуры

При использовании сжатия рисунки дольше открываются и сохраняются.

4.

Если в рисунке содержатся заливки текстурой, выберите один из следующих параметров:

•

Сохранять текстуры вместе с файлом – сохранение пользовательских заливок текстурой вместе с файлом

•

Восстанавливать текстуры при открытии файла – воссоздание заливок текстурой при открытии сохраненного рисунка

5.

Если в рисунке содержатся перетекания и выдавливания, выберите один из следующих параметров:

•

Сохранять перетекания и выдавливания вместе с файлом – сохранение всех перетеканий и выдавливаний вместе с рисунком

•

Восстанавливать перетекания и выдавливания при открытии файла – воссоздание перетеканий и выдавливаний при открытии сохраненного рисунка

•

При выборе сохранения текстур, перетеканий и выдавливаний вместе с файлом, размер файла увеличивается, но сам рисунок открывается быстрее. И наоборот – если выбрать воссоздание текстур, перетеканий и выдавливаний, размер файла уменьшается, но сам рисунок сохраняется и открывается дольше.

Масштабирование и панорамирование

Вид рисунка можно изменить, увеличив его для более детального просмотра или уменьшив, чтобы охватить более широкую область. Чтобы задать необходимый масштаб, можно попробовать разные варианты настройки параметров масштаба. Панорамирование является еще одним способом просмотра определенных областей рисунка. При работе с высокими степенями увеличения или большими рисунками просмотр всего рисунка может быть недоступен. Панорамирование позволяет просматривать области, которые не отображаются, путем перемещения страницы в окне рисования.
Для панорамирования большого изображения и просмотра определенных областей можно использовать инструмент Рука.
Во время панорамирования доступно масштабирование и наоборот. Таким образом, отпадает необходимость в переключении между двумя инструментами.
Можно настроить параметры панорамирования и масштабирования по умолчанию так, чтобы необходимое увеличение и уменьшение рисунка выполнялось быстро.

Масштабирование

1.

Откройте меню Масштаб и выберите инструмент Масштаб .

2.

Нажмите одну из следующих кнопок на панели свойств.

•

Крупнее

•

Мельче

•

Только выбранные объекты

•

Все объекты

•

Страница целиком

•

Масштабирование по ширине страницы

•

Масштабирование по высоте страницы

•

Кнопка Только выбранные объекты доступна только в том случае, если перед открытием меню Масштаб был выбран один или больше объектов.

•

Инструмент Масштаб можно также выбрать с помощью клавиши Z, если не включен режим редактирования текста.

•

Рисунок можно также увеличить, дважды щелкнув в любом месте в окне рисования с помощью инструмента Рука . Чтобы уменьшить рисунок, щелкните правой кнопкой мыши в окне рисования.

Настройка параметров автосохранения

1.

Выберите Инструменты Параметры.

2.

В списке категорий Рабочее пространство выберите Сохранить.

3.

Установите флажок Автосохранение каждые и выберите значение в списке Минуты.

4.

В области Всегда сохранять выберите один из следующих параметров:

•

Во временной папке – сохранение резервной копии файла во временной папке

•

В определенной папке – определение папки для автосохранения файлов

Дополнительные возможности

Создание резервной копии файла при каждом сохранении	Установите флажок Сохранять резервную копию.
Отключение функции автосохранения	Выберите Никогда в списке Минуты.

•

Автоматическим резервным копиям файлов присваивается имя auto_backup_of_filename; они могут быть сохранены в любой заданной папке. Резервным копиям файлов, которые создаются при сохранении рисунков, присваивается имя backup_of_filename, и хранятся они всегда в одной папке с исходными рисунками.

•

Все открытые или измененные файлы, кроме файлов CorelDRAW (.cdr), при создании резервной копии сохраняются как файлы .cdr.

•

Можно отменить автоматическое создание резервной копии файла, нажав клавишу Esc во время сохранения файла.

Настройка параметров масштабирования

1.

Выберите Инструменты Параметры.

2.

В списке категорий дважды щелкните Набор инструментов и выберите Масштабирование, Рука.

3.

Чтобы выбрать действие, которое выполняется инструментом Масштаб или Рука при нажатии правой кнопки мыши в окне рисования, выберите один из следующих параметров:

•

Мельче - уменьшение масштаба, коэффициент 2

•

Контекстное меню – отображение меню команд, с помощью которого можно выполнить увеличение до определенного уровня

Настройка параметров отмены

1.

Выберите Инструменты Параметры.

2.

В списке категорий Рабочее пространство выберите Общие.

3.

Введите значение в любом из следующих полей.

•

Основной - определение количества действий, которые можно отменять при использовании команды Отмена с векторными объектами.

•

Растровые эффекты - определение количества действий, которые можно отменять при работе с эффектами растровых изображений.

•

Предел указываемого значения зависит только от памяти компьютера. Чем выше значение, тем больше требуется памяти.

Настройка параметров отображения

1.

Выберите Инструменты Параметры.

2.

В списке категорий Документ выберите Страница.

3.

Выберите один из следующих параметров.

•

Показывать границы страницы – отображение границ страницы

•

Показывать печатаемую область – обычно отображаются две пунктирные линии внутри или вокруг страницы в зависимости от текущей настройки параметров принтера. Один абрис обозначает область, которая может быть распечатана на текущем принтере, тогда как другой абрис указывает на размер бумаги, заданной для принтера.

•

Показывать область – отображение области рисунка, которая выходит за его границы. Чтобы изменить область выхода за обрез, выберите Макет Параметры страницы и введите значение в поле Выход за обрез.

•

При подготовке рисунка для печати в коммерческих целях также может потребоваться задать предел выхода за обрез. Для получения дополнительных сведений см. раздел "Настройка порога выхода за обрез."

Настройка режима полноэкранного просмотра

1.

Выберите Инструменты Параметры.

2.

В списке категорий Рабочее пространство выберите Монитор.

3.

Выберите один из следующих параметров.

•

Черновой просмотр – отображение рисунка без заливок PostScript и растровых изображений с высоким разрешением, не применяя сглаживание

•

Расширенный просмотр – отображение рисунка с заливками PostScript или без них с использованием сглаживания для увеличения четкости рисунка

•

Заливки PostScript можно отобразить в режиме расширенного предварительного просмотра, установив флажок Показывать PostScript-заливки в качественном режиме.

Обзор картинок, фотографий и звуковых файлов

1.

Выберите Окно Окна настройки Библиотека заготовок.

2.

Вставьте компакт-диск с содержимым Corel в дисковод для компакт-дисков.

3.

Дважды щелкните значок в списке компакт-диска и выберите папку.

Дополнительные возможности

Обзор файлов на компьютере или в сети	Дважды щелкните значок Рабочий стол и выберите папку.
Обзор изображений в Интернете	Нажмите кнопку Содержимое в Интернете.

•

Для обзора изображений в Интернете к нему необходимо подключиться.

•

Чтобы изменить вид обзора в окне настройки Библиотека заготовок, нажмите стрелку меню, затем Вид и выберите тип вида.

Обзор основных возможностей программы CorelDRAW

CorelDRAW содержит практически неограниченное количество инструментов и средств, позволяющих создавать рисунки. В приведенной ниже таблице содержится список основных функций программы CorelDRAW, необходимых для начала работы.
Для получения сведений о См. раздел

Рисовании линий	"Работа с линиями, абрисами и мазками кисти"
Рисовании фигур	"Рисование фигур"
Создании и управлении объектами	"Работа с объектами"
Добавлении цвета в объекты	"Заливка объектов"
Добавлении текста в рисунок	"Добавление и выбор текста"
Создании рисунков для использования в Интернете	"Публикация в Интернете"
Печать рисунков	"Печать"

Открытие рисунка

1.

Выберите Файл Открыть.

2.

Найдите папку, в которой хранится рисунок.

3.

Щелкните имя файла.

Чтобы убедиться в том, что открывается нужный рисунок, установите флажок Просмотр для отображения эскизов рисунков.

4.

Нажмите кнопку Параметры для отображения дополнительных параметров и сведений о файле.

Если рисунок был создан в программе CorelDRAW 11 или более ранней версии и содержит текст на языке, отличном от языка установленной операционной системы, выберите соответствующий параметр в списке Кодовая страница, чтобы обеспечить правильное преобразование текста в кодировку Юникод.

5.

Установите любой из следующих флажков.

•

Извлекать встроенный профиль ICC - позволяет сохранить встроенный профиль ICC в папку Color, которая находится в корневой папке приложения

•

Поддержка слоев и страниц - позволяет сохранять слои и страницы при открытии файлов. При снятие этого флажка все слои будут объединены в один.

6.

Нажмите кнопку Открыть.

•

Вместе с дополнительными параметрами отображаются сведения о файле, такие как номер версии и коэффициент сжатия. Например, коэффициент сжатия 80% означает, что после сохранения файла его размер был уменьшен на 80%. Можно также просмотреть, в каком приложении и на каком языке рисунок был сохранен в последний раз, а также ключевые слова и заметки, связанные с рисунком.

•

Рисунок можно также открыть с помощью кнопки Открыть на панели свойств.

•

Для отображения эскиза рисунка установите флажок Просмотр.

Отмена, возвращение и повтор действий

Действия, выполняемые в рисунке, можно отменять, начиная с самого последнего. Если отмена действия не принесла желаемого результата, это действие можно вернуть. Возвращение к последнему сохранению рисунка также позволяет отменить одно или больше действий. Определенные действия с объектами, такие как растягивание, заливка, перемещение и поворот, можно повторить для создания более сильного визуального эффекта.
Параметры функции отмены действия позволяют увеличить или уменьшить количество действий, которые можно отменить или вернуть.

Цель Действие

Отмена действия	Выберите Правка Отменить.
Возвращение действия	Выберите Правка Вернуть.
Отмена или возврат нескольких действий подряд	Выберите Инструменты Окно настройки отмены. Выберите действие, предшествующее всем действиям, которые необходимо удалить, или выберите последнее действие, которое необходимо вернуть.
Возвращение к последнему сохранению рисунка	Выберите Файл Вернуть.
Повтор действия	Выберите Правка Повторить.

•

При отмене нескольких действий подряд отменяются все действия, которые находятся в списке ниже выбранного действия.

•

При возвращении нескольких действий подряд возвращается выбранное действие, а также все действия, которые в списке находятся между выбранным действием и тем, которое было отменено в последний раз.

•

Действие можно повторить на другом объекте или группе объектов, выбрав Правка Повторить.

•

Действия можно также отменять и добавлять с помощью кнопок Отменить и Вернуть на стандартной панели инструментов.

Панорамирование в окне рисования

1.

Откройте меню Масштаб и выберите инструмент Рука .

2.

Переместитесь в окне рисования на область, которую необходимо просмотреть.

•

Инструмент Рука можно также выбрать с помощью клавиши H, если не включен режим редактирования текста.

•

Если необходимо выполнить панорамирование увеличенного рисунка, нажмите кнопку Навигатор в правом нижнем углу окна рисования или кнопку N. Перемещайте указатель в форме перекрестия по всплывающему окну навигатора.

•

Можно выполнить быстрое выравнивание по центру страницы, дважды щелкнув инструмент Масштаб в наборе инструментов.

С помощью навигатора можно перейти в любую часть рисунка, не уменьшая его.

Переключение на сохраненный вид

1.

Выберите Инструменты Диспетчер видов.

2.

Выберите вид в окне настройки Диспетчер видов.

•

На сохраненный вид можно также переключиться, выбрав его в списке Уровни масштаба на панели инструментов.

Поиск картинок, фотографий и звуковых файлов

1.

Выберите Окно Окна настройки Библиотека заготовок Поиск.

2.

Вставьте компакт-диск с содержимым Corel в дисковод для компакт-дисков.

3.

В поле Поиск текста введите ключевое слово.

Поиск, вставка и хранение содержимого рисунков

Окно настройки Библиотека заготовок позволяет использовать картинки, фотоизображения и звуки, находящиеся на компакт-дисках с содержимым Corel или доступные в Интернете. Электронное руководство содержит изображения графики, имеющейся на компакт-диске, а также список с расположением соответствующих папок.
Можно выполнять обзор картинок, фотоизображений и звуковых файлов в системе или на веб-узле Corel или выполнить поиск содержимого по ключевым словам. Можно также создать собственную библиотеку заготовок и хранить в ней содержимое из окна рисования для его повторного использования.

Получение изображений со сканеров и цифровых камер

В CorelDRAW можно сканировать изображения и загружать фотографии с цифровых камер.
CorelDRAW поддерживает сканеры и цифровые камеры, использующие стандартный интерфейс для загрузки изображений Microsoft Windows Image Acquisition (WIA). Если сканер или цифровая камера не поддерживает интерфейс WIA, для загрузки изображений можно использовать драйвер TWAIN сканера или цифровой камеры. Интерфейсы и параметры программного обеспечения отличаются. Для получения сведений об использовании программного обеспечения сканера или цифровой камеры см. документацию производителя.

Предварительный просмотр рисунка

Перед печатью или экспортом рисунка можно выполнить его предварительный просмотр. В режиме предварительного просмотра рисунка отображаются только те объекты, которые находятся на странице рисования и непосредственно в окне рисования, а также все слои, которые были выбраны для печати в окне настройки Диспетчер объектов. При необходимости более детального просмотра определенных объектов в рисунке их можно выбрать для предварительного просмотра. При предварительном просмотре выбранных объектов остальная часть рисунка срыта.
Перед просмотром рисунка режим предварительного просмотра можно настроить. От настройки режима предварительного просмотра зависит скорость появления окна предварительного просмотра и степень детализации в окне рисования.
По умолчанию в окне рисования отображаются границы страницы, но их всегда можно скрыть. Если рисунок выводится на печать, можно отобразить область, которая будет распечатана, а также выход за обрез, часть рисунка, выходящая за границы страницы. Выход за обрез полезен в случаях, когда в рисунке содержится цветной фон страницы или объекты, расположенные на границе страницы. Выход за обрез позволяет избежать пробелов между краями рисунка и краем бумаги после того, как принтер выполнит обрезку, брошюровку и отделку документа.

•

Выберите Вид Полноэкранный просмотр.

Чтобы вернуться в окно приложения, щелкните в любом месте на экране или нажмите любую клавишу.

•

Для просмотра страниц в рисунке с несколькими страницами можно использовать клавиши Page up и Page down.

Предварительный просмотр выбранных объектов

1.

Выделите объекты.

2.

Выберите Вид Просмотреть только выбранное.

3.

Выберите Вид Полноэкранный просмотр.

Чтобы вернуться в окно приложения, щелкните в любом месте на экране или нажмите любую клавишу.

•

Если в режиме просмотра выбранного не выбран ни один объект, в полноэкранном просмотре будет отображаться пустой экран.

•

Режим просмотра выбранного можно отключить после возвращения к окну приложения, выбрав Вид Просмотреть только выбранное.

Приступая к работе с программой CorelDRAW

Рисунки – это объекты, создаваемые и редактируемые в программе CorelDRAW.
В этом разделе содержатся следующие сведения

•

векторная графика и растровые изображения

•

создание и открытие рисунков

•

поиск, вставка и хранение содержимого рисунков

•

получение изображений со сканеров и цифровых камер

•

обзор основных возможностей программы CorelDRAW

•

работа с шаблонами

•

отмена, возвращение и повтор действий

•

просмотр сведений о рисунке

•

масштабирование и панорамирование

•

предварительный просмотр рисунка

•

выбор режимов просмотра

•

работа с видами

•

создание резервных копий файлов и восстановление файлов

•

сохранение рисунков

•

закрытие рисунков и выход из программы CorelDRAW

Просмотр с разворотом страниц

1.

Выберите Макет Параметры страницы.

2.

В списке категорий Документ, Страница выберите Макет.

3.

Установите флажок Показывать разворот.

4.

Выберите один из следующих пунктов в списке Начать с.

•

Левая сторона – отображение разворота страниц документа, начиная с левой страницы

•

Правая сторона – отображение разворота страниц документа, начиная с правой страницы

•

Разворот страниц недоступен, если используются такие стили макета, как «домик» или «горизонтальный буклет», или если документ содержит страницы разной ориентации. Параметр «Левая сторона» доступен только при использовании стилей макета «вся страница» и «книга».

Просмотр сведений о рисунке

Во время работы с рисунком можно просмотреть сведения об этом рисунке, такие как количество страниц, шрифты, статистика текста, используемые модели цветов и типы объектов, содержащихся в рисунке. Эту информацию можно также сохранить и распечатать.

1.

Выберите Файл Сведения о документе.

2.

Установите флажок рядом с типом информации, которую требуется отобразить.

Дополнительные возможности

Сохранение сведений о рисунке	Нажмите кнопку Сохранить как укажите папку и имя файла, затем нажмите кнопку Сохранить.
Печать сведений о рисунке	Нажмите кнопку Печать.

Просмотр всех страниц в документе с несколькими страницами

•

Выберите Вид Вид порядка страниц.

Работа с шаблонами

Шаблон представляет собой набор стилей и параметров макета, которые определяют компоновку и вид рисунка. Можно использовать шаблон по умолчанию (CorelDRAW.cdt) или выбрать из множества заготовок шаблонов, представленных в приложении. Для получения сведений о создании рисунка на основе шаблона см. раздел "Создание и открытие рисунков." Если ни одна из заготовок шаблонов не удовлетворяет требованиям, можно создать собственный шаблон на основе создаваемых стилей или стилей других шаблонов. Например, если приходится часто создавать бюллетени, можно сохранить параметры макета и стиль бюллетеня в шаблон.
При создании нового рисунка на основе шаблона CorelDRAW форматирует страницу в соответствии с параметрами макета страницы шаблона, а затем загружает стили шаблона в новый файл.
Шаблоны можно редактировать, изменяя стиль, параметры макета страницы и объекты. Например, если необходимо разнообразить понравившийся шаблон, можно добавить в него созданный стиль или стиль другого шаблона. Для получения сведений о настройке параметров макета страницы см. раздел "Определение макета страницы." После создания рисунка на основе шаблона можно загрузить другой шаблон. При загрузке шаблона можно указать, чтобы загружались стили, параметры макета страницы и объекты или только стили.
Используйте шаблон для создания проектов, которые требуется использоваться повторно.

Работа с видами

Можно сохранить вид любой части рисунка, чтобы к нему можно было вернуться позже. Например, можно сохранить вид объекта при увеличении 230%, а затем переключиться на этот вид в любое время.
Если в документе содержится несколько страниц, можно просмотреть их все сразу с помощью вида порядка страниц. На экране можно также одновременно отображать страницы в последовательном порядке и создавать объекты, которые располагаются на двух страницах.

Редактирование шаблона

1.

Выберите Файл Открыть.

2.

Выберите CDT – шаблон CorelDRAW в списке Тип файла.

3.

Перейдите в папку, в которой хранится шаблон.

4.

Дважды щелкните имя файла шаблона.

5.

В диалоговом окне Открытие выберите параметр Открыть для редактирования.

•

Для предварительного просмотра содержимого шаблона установите флажок Просмотр.

Сканирование изображений

1.

Выберите Файл Получить изображение Выбрать источник.

2.

Выберите сканер в списке Источники.

Сканер может иметь оба источника драйверов: WIA и TWAIN. При сканировании 48-битовых цветных изображений необходимо выбрать драйвер TWAIN.

3.

Нажмите кнопку Выбрать.

4.

Выберите Файл Получить изображение Получить.

Если сканер не поддерживает интерфейс WIA, будет предложено использовать интерфейс драйвера TWAIN сканера для загрузки изображений. Параметры отличаются в зависимости от сканера.

5.

Выполните предварительный просмотр изображения и выберите область, которую необходимо сканировать.

6.

Нажмите кнопку Сканирование.

Название кнопки может отличаться в зависимости от интерфейса сканера. Она может называться ОК или Отправить.

•

Интерфейс WIA доступен только в операционной системе Windows XP.

•

Для дополнительного сканирования во время того же сеанса выберите Файл Получить изображение Получить.

Сохранение рисунка

1.

Выберите Файл Сохранить как.

2.

В списке Имя файла введите имя файла.

3.

Выберите папку, в которой необходимо сохранить файл.

Если необходимо, чтобы рисунок был совместим с предыдущими версиями CorelDRAW, выберите версию в списке Версия.

Если рисунок необходимо сохранить в другом векторном формате, отличном от CorelDRAW (CDR), выберите его в списке Тип файла.

4.

Нажмите кнопку Параметры, задайте требуемые параметры и нажмите кнопку Сохранить.

Дополнительные возможности

Сохранение примечаний или ключевых слов вместе с файлом	Введите примечания или ключевые слова в соответствующих полях.
Выберите эскиз для присоединения к рисунку.	Выберите пункт в списке Эскиз.
Имя файла, пригодное для использования в Интернете	Установите флажок Безопасные имена файлов.

•

При сохранении рисунка как совместимого с предыдущей версией CorelDRAW некоторые эффекты, недоступные в предыдущей версии приложения, могут быть потеряны.

•

Если необходимо сохранить текущие изменения рисунка, выберите Файл Сохранить.

•

Рисунок можно также сохранить с помощью кнопки Сохранить на стандартной панели инструментов.

Сохранение рисунков

По умолчанию рисунки сохраняются в формате файла CorelDRAW (CDR), который совместим с последними версиями приложения. Рисунок можно сохранить как совместимый с ранними версиями CorelDRAW Graphics Suite. Эта функция особенно полезна, если необходимо использовать рисунок в Corel R.A.V.E.
Рисунок можно также сохранять в других векторных форматах. Если требуется использовать рисунок в другом приложении, необходимо сохранить его в формате, который поддерживается этим приложением. Для получения сведений о сохранении файлов в других форматах см. раздел "Экспорт файлов."
Приложение позволяет добавлять в рисунки примечания, ключевые слова и эскизы, облегчающие их поиск. Если рисунок предназначен для использования в Интернете, приложение можно настроить так, чтобы пробелы в имени файла автоматически заменялись символами подчеркивания, таким образом, предотвращая потенциальные проблемы. Если рисунок будет просматриваться в системе, в которой не установлены некоторые используемые в рисунке шрифты, все шрифты можно встроить в рисунок, чтобы убедиться в правильном отображении текста.
Можно также сохранять выбранные объекты в рисунке. При сохранении только выбранных объектов в большом рисунке размер файла уменьшается, в результате чего время загрузки рисунка также может уменьшиться.
С помощью расширенных параметров сохранения можно настроить функцию сохранения растровых изображений, текстур и векторных эффектов, таких как перетекания и выдавливания, с рисунком.
Рисунок можно также сохранить как шаблон, что позволяет создавать другие рисунки с такими же свойствами. Для получения сведений о сохранении рисунка как шаблона см. раздел "Работа с шаблонами."

Сохранение только выбранных объектов

1.

Выделите объекты.

2.

Выберите Файл Сохранить как.

3.

Нажмите кнопку Параметры.

4.

Установите флажок Выделенные объекты.

5.

Выберите папку, в которой необходимо сохранить файл.

6.

В списке Имя файла введите имя файла.

7.

Нажмите кнопку Сохранить.

Сохранение вида

1.

Выберите Инструменты Диспетчер видов.

2.

Настройте вид с помощью инструментов масштабирования в окне настройки Диспетчер видов.

3.

Нажмите кнопку Добавить текущий вид .

Дополнительные возможности

Переименование вида	Дважды щелкните имя вида и введите новое.
Удаление сохраненного вида	Выберите вид и нажмите кнопку Удалить текущий вид .

•

При отключении значка страницы рядом с сохраненным видом в окне настройки CorelDRAW переключается только на степень увеличения, а не страницу, при выборе этого вида. Подобным образом, при отключении значка лупы CorelDRAW переключается только на страницу, а не степень увеличения.

•

Текущий вид можно также сохранить, щелкнув список Уровни масштаба на стандартной панели инструментов, введя имя и нажав клавишу Enter.

Создание и открытие рисунков

Новый рисунок в программе CorelDRAW можно создать на пустой странице, на основе шаблона или существующего рисунка.
При создании рисунка на пустой странице можно задать все его параметры.
Шаблон является основой, которую можно изменять необходимым образом. Шаблоны, предоставленные в CorelDRAW, доступны в следующих категориях:

•

Вся страница

•

Метка

•

Оболочка

•

Вертикальный

•

Интернет

Для получения дополнительных сведений о шаблонах см. раздел "Работа с шаблонами."
При создании нового рисунка на основе существующего у пользователя имеется возможность повторно использовать объекты и параметры страницы. С помощью программы CorelDRAW можно открывать существующие изображения, сохраненные в различных форматах файлов. Однако некоторые файлы могут не открыться в зависимости от их типа и содержимого. В таких случаях можно попробовать импортировать файл в качестве объекта в открытый рисунок. Для получения сведений о форматах файлов, которые можно импортировать в программу CorelDRAW, см. раздел "Форматы файлов."
Если открываемый рисунок был создан с помощью более ранней версии программы CorelDRAW и содержит текст на языке, отличном от языка установленной операционной системы, можно настроить параметры кодовой страницы, чтобы обеспечить правильное преобразование текста в кодировку Юникод. С помощью параметров кодовой страницы можно настроить правильное отображение текста вне окна рисунка, например ключевых слов, имен файлов и текстовых элементов в окнах настройки Диспетчер объектов и Диспетчер данных объектов. Правильное отображение текста в окне рисунка можно настроить с помощью параметров кодировки. Для получения дополнительных сведений см. раздел "Кодирование текста."
Если в открываемом рисунке содержится встроенный профиль International Color Consortium (ICC), его можно извлечь и сохранить. Можно также сохранить слои и страницы рисунка.

Создание резервных копий файлов и восстановление файлов

CorelDRAW может автоматически сохранять резервные копии рисунков и выдавать запрос на их восстановление при перезапуске программы в случае системной ошибки.
С помощью функции автосохранения сохраняются открытые и уже измененные рисунки. Во время любого рабочего сеанса в CorelDRAW можно установить интервал времени для автосохранения файлов и указать папку, в которую эти файлы будут сохраняться: во временную папку (по умолчанию) или в указанную.
Резервные копии файлов можно восстанавливать из временной или указанной папки при перезапуске CorelDRAW. Резервные копии файлов хранятся или во временной папке, или в папке, указанной пользователем. Если не выбрать восстановление этого файла, он будет автоматически удален при нормальном закрытии программы.

Создание рисунка на основе сохраненного шаблона

1.

Выберите Файл Открыть.

2.

Выберите CDT – шаблон CorelDRAW в списке Тип файла.

3.

Перейдите в папку, в которой хранится шаблон.

4.

Дважды щелкните имя файла шаблона.

5.

Выберите параметр Создать из шаблона в диалоговом окне Открытие.

Если вместе со стилями необходимо загрузить параметры страницы и объекты, установите флажок С содержимым.

Создание рисунка

Цель Действие

Создание рисунка на пустой странице	Выберите Файл Создать.
Создание рисунка на основе шаблона	Выберите Файл Создать из шаблона, перейдите на вкладку, соответствующую нужной категории, и выберите шаблон.

•

При создании рисунка на пустой странице в качестве его основы берется шаблон CorelDRAW по умолчанию (CorelDRAW.cdt).

•

Чтобы задать стиль макета (шаблон), выберите Макет Параметры страницы, в списке категорий выберите Макет, затем в списке Макет выберите стиль макета.

Создание шаблона

1.

Выберите Файл Сохранить как.

2.

Введите имя в списке Имя файла.

3.

Выберите CDT – шаблон CorelDRAW в списке Тип файла.

4.

Перейдите в папку, в которой необходимо сохранить шаблон.

5.

Нажмите кнопку Сохранить.

Восстановление резервной копии файла

1.

Перезапустите CorelDRAW.

2.

Нажмите кнопку ОК в диалоговом окне Восстановление файлов.

3.

Сохраните и переименуйте файл в указанной папке.

•

Восстановленным файлам присваивается имя GraphicsX.cdr, где X – номер.

•

При нажатии кнопки Отмена программа CorelDRAW пропускает резервную копию файла и удаляет ее при нормальном выходе из программы.

Вставка графических или звуковых файлов

•

Перетащите графический или звуковой файл из окна настройки Библиотека заготовок в окно рисунка.

Выбор режима просмотра

•

Выберите Вид, затем один из следующих режимов:

•

Упрощенный каркас

•

Каркас

•

Черновой

•

Обычный

•

Расширенный

•

Расширенный с перекрытиями

•

При перекрытии перед печатью необходимо выполнить предварительный просмотр объектов в режиме Расширенный с перекрытиями. Тип перекрываемых объектов и тип смешиваемых цветов определяют сочетание перекрываемых цветов. Для получения дополнительных сведений о перекрытии см. раздел "Работа с треппингом цветов и перекрытиями."

•

Можно быстро переключаться между выбранным режимом просмотра и предыдущим с помощью комбинации клавиш Shift + F9.

Выбор режимов просмотра

Программа CorelDRAW позволяет отобразить рисунок в любом из следующих режимов:

•

Упрощенный каркас – отображение абриса рисунка путем скрытия заливок, выдавливаний, контуров, теней и промежуточных форм перетекания; растровые изображения отображаются в монохромном режиме. Этот режим позволяет быстро просматривать основные элементы рисунка.

•

Каркас – отображение рисунка в режиме упрощенного каркаса с тем отличием, что в этом режиме отображаются еще и промежуточные формы перетекания.

•

Черновой – отображение заливок и растровых изображений в рисунке в низком разрешении. В этом режиме устраняются некоторое детали, позволяя сосредоточиться на балансах цветов.

•

Обычный – отображение рисунка без заливок PostScript и растровых изображений с высоким разрешением. В этом режиме рисунок обновляется и открывается немного быстрее, чем в расширенном режиме.

•

Расширенный – отображение рисунка с заливками PostScript, растровыми изображениями с высоким разрешением и векторной графикой со сглаживанием.

•

Расширенный с перекрытиями – имитация цвета областей, в которых накладывающиеся объекты были выбраны для перекрытия, и отображение заливок PostScript, растровых изображений с высоким разрешением и векторной графики со сглаживанием.

От выбираемого режима просмотра зависит скорость открытия и отображения рисунка на экране. Например, в режиме просмотра Упрощенный каркас рисунок обновляется и открывается быстрее, чем в режиме Расширенный.
Режимы просмотра: Упрощенный каркас (слева); Расширенный (в центре) и Расширенный с перекрытиями (справа). Для заливки серой ромбовидной фигуры и тени чашки установлено перекрытие.

Выход из программы CorelDRAW

•

Выберите Файл Выход.

•

Из программы CorelDRAW можно также выйти, нажав Alt + F4.

Загрузка фотографий с цифровой камеры

1.

Подключите цифровую камеру к компьютеру.

2.

Выберите Файл Получить изображение Выбрать источник.

3.

В списке Источники выберите цифровую камеру.

Цифровая камера может иметь оба источника драйверов: WIA и TWAIN.

4.

Выберите Файл Получить изображение Получить.

5.

В появившемся диалоговом окне выберите изображения, которые требуется загрузить.

Если цифровая камера не поддерживает интерфейс WIA, будет предложено использовать интерфейс драйвера TWAIN цифровой камеры для загрузки изображений. Параметры отличаются в зависимости от цифровой камеры.

6.

Нажмите кнопку Получить изображения.

Название кнопки может отличаться в зависимости от интерфейса цифровой камеры.

•

Для дополнительной загрузки фотографий во время того же сеанса выберите Файл Получить изображение Получить.

•

Если цифровая камера не поддерживает интерфейс WIA или не имеет драйвера TWAIN, в CorelDRAW все равно можно открывать фотографии, для чего необходимо выбрать Файл Импорт, найти требуемую папку в памяти цифровой камере и выбрать фотографии, которые необходимо открыть.

Загрузка стилей из другого шаблона

1.

Выберите Инструменты Стили графики и текста.

2.

В окне настройки Графика и текст щелкните кнопку меню и выберите Шаблон Загрузить.

3.

Перейдите в папку, в которой хранится шаблон.

4.

Выберите шаблон, из которого необходимо загрузить стили.

5.

Нажмите кнопку Открыть.

•

При использовании команды Загрузить загружаются только стили. Программа CorelDRAW не использует параметры макета страницы шаблона и не добавляет объекты, сохраненные в шаблоне, в страницу. Атрибуты существующих объектов сохраняются.

Закрытие рисунков и завершение работы программы CorelDRAW

Можно закрыть один или все открытые рисунки в любое время перед выходом из программы CorelDRAW.

Закрытие рисунков

Цель Действие

Закрытие одного рисунка	Выберите Файл Закрыть.
Закрытие всех рисунков	Выберите Окно Закрыть все.

Запуск программы CorelDRAW

•

Выберите Пуск Все программы CorelDRAW Graphics Suite X3 CorelDRAW X3.

Работа со стилями графики, текста и цветовыми стилями

Копирование цветового стиля из одного рисунка в другой

1.

Откройте рисунок, в котором используется цветовой стиль, который требуется скопировать.

2.

Откройте рисунок, в который требуется скопировать цветовой стиль.

3.

Выберите Инструменты Цветовые стили.

4.

В окне настройки Цветовые стили перетащите цветовой стиль в папку другого рисунка.

Настройка окна настройки стилей графики и текста

Можно указать, какие типы стилей (графика, фигурный текст или простой текст) требуется отобразить в окне настройки/палитре Графика и текст. Кроме того, можно задать отображение только стилей, которые доступны для выбранных объектов. Например, при выборе фигурного текста в окне настройки Графика и текст будут отображаться только стили фигурного текста.
Если для форматирования рисунка используются несколько стилей, то отображение только стилей, применяемых к выбранным объектам, упрощает поиск требуемого стиля. Если будут выбраны графические объекты и объекты текста, CorelDRAW автоматически обновит окно настройки, в котором будут отображаться только соответствующие стили.

Перемещение дочернего цвета

1.

Выберите Инструменты Цветовые стили.

2.

В окне настройки Цветовые стили с помощью инструмента Указатель перетащите дочерний цвет под другой родительский цвет.

Перемещение и копирование цветовых стилей

Можно перемещать дочерний цвет из одного родительского цвета в другой. Дочерний цвет изменится в зависимости от нового оттенка, а также от исходного значения насыщенности, яркости или уровней оттенка. Кроме того, можно копировать цветовые стили из одного рисунка в другой.

Поиск объектов, для которых назначен

1.

Выберите Инструменты Стили графики и текста.

2.

Выберите стиль в списке в окне настройки Графика и текст.

3.

Нажмите кнопку меню и выберите Найти.

Применение стиля графики или текста

1.

Выделите объект.

2.

Выберите Инструменты Стили графики и текста.

3.

В окне настройки Графика и текст дважды щелкните стиль.

Работа со стилями графики, текста и цветовыми стилями

Приложение CorelDRAW имеет тир типа стилей, которые можно создавать и применять к рисункам: стиль графики, текста и цветовой стиль. Создав стиль, его можно редактировать и применять к любому количеству графики и текстовых объектов. При редактировании стиля все разблокированные объекты, для которых используется этот стиль, будут автоматически обновлены, что дает возможность за один шаг выполнять изменения в проекте сразу для нескольких объектов.
Можно сохранить все стили в активном рисунке и использовать их для всех новых создаваемых рисунков. Для получения дополнительных сведений см. раздел "Сохранение параметров по умолчанию."
В этом разделе содержатся следующие сведения

•

создание, применение и редактирование стилей графики и текста

•

настройка окна настройки стилей графики и текста

•

создание и применение цветовых стилей

•

редактирование и сортировка цветовых стилей

•

перемещение и копирование цветовых стилей

Редактирование и сортировка цветовых стилей

В CorelDRAW можно редактировать как родительские, так и дочерние цвета При изменении оттенка родительского цвета на основе этого нового оттенка обновляются все его дочерние цвета, а также значения насыщенности и яркости. В цветовых стилях, использующих цветовые палитры PANTONE MATCHING SYSTEM, PANTONE Hexachrome и «Особые плашечные цвета», если изменяется родительский цвет, то на основе нового цвета и исходного оттенка будут обновлены все дочерние цвета.
Если потребуется изменить цвет объекта позже, измените родительский цвет, а затем CorelDRAW автоматически настроит дочерние цвета. Например, если изменить родительский цвет с красного на желтый, CorelDRAW преобразует дочерние цвета родительского красного в оттенки желтого.
Сортировка цветовых стилей позволяет быстро найти нужный стиль. Вместо отображения цветовых стилей в списке в случайном порядке можно выполнить сортировку цветовых стилей по алфавиту или разместить цветовые стили в списке таким образом, чтобы перед каждым родительским цветом были перечислены все его дочерние цвета.

Редактирование родительского или дочернего цвета

1.

Выберите Инструменты Цветовые стили.

2.

В окне настройки Цветовые стили выберите родительский или дочерний цвет, который требуется изменить.

3.

Нажмите кнопку Изменить цветовой стиль .

4.

Выберите цвет в любом из следующих диалоговых окон.

•

Изменить цветовой стиль – для родительских цветов

•

Изменение дочернего цвета – для дочерних цветов

Дополнительные возможности

Переименование цветового стиля	Щелкните правой кнопкой мыши стиль, нажмите кнопку Переименовать, введите новое имя и нажмите клавишу Enter.
Сортировка цветов по имени	Выберите Инструменты Цветовые стили, щелкните правой кнопкой мыши папку, цветовые стили которой требуется отсортировать, затем выберите Сортировать По именам.
Сортировка по связям	Выберите Инструменты Цветовые стили, щелкните правой кнопкой мыши папку, цветовые стили которой требуется отсортировать, затем выберите Сортировать По цветовым стилям с дочерними элементами.

•

Кроме того, родительский или дочерний цвет можно отредактировать, если щелкнуть правой кнопкой мыши цвет и выбрать Изменить цвет.

•

Можно также переименовать цветовой стиль, если его щелкнуть, сделать паузу, затем щелкнуть цветовой стиль повторно, ввести новое имя и нажать клавишу Enter.

Создание цветового стиля

1.

Выберите Инструменты Цветовые стили.

2.

В окне настройки Цветовые стили нажмите кнопку Создать цветовой стиль .

3.

Выберите цвет в диалоговом окне Создать цветовой стиль.

Дополнительные возможности

Применение цветового стиля	Выберите объект, затем дважды щелкните имя стиля, который требуется применить, в окне настройки Цветовые стили.
Удаление цветового стиля	Щелкните правой кнопкой мыши цветовой стиль в окне настройки Цветовые стили и щелкните Удалить.

•

Цветовой стиль можно также создать на основе объекта или цветовой палитры, перетащив цвет в окно настройки Цветовые стили.

•

Кроме того, можно применить цветовой стиль к объекту, перетащив цвет из окна настройки Цветовые стили.

Создание дочернего цвета

1.

Выберите Инструменты Цветовые стили.

2.

В окне настройки Цветовые стили выберите цветовой стиль, с которым требуется связать дочерний цвет.

3.

Нажмите кнопку Создать дочерние цвета .

4.

В диалоговом окне Создание нового дочернего цвета укажите необходимые параметры.

5.

Введите имя в поле Название цвета.

•

Можно также создать дочерний цвет путем ввода значений в полях Насыщенность и Яркость.

Создание и применение цветовых стилей

Цветовой стиль – это сохраненный цвет, который применяется к объектам рисунка. Поскольку в CorelDRAW доступно неограниченное количество цветов, цветовые стили помогают применить именно тот цвет, который требуется.
При создании цветового стиля он сохраняется в активном рисунке. Созданный стиль можно применить к объектам рисунка. Кроме того, можно удалять цветовые стили, если они больше не требуются.
Значительная возможность цветовых стилей заключается в том, что на основе цветового стиля можно создать оттенок или целый ряд оттенков. Исходный цветовой стиль называется «родительским» цветом, а его оттенки – «дочерними» цветами. В большинстве имеющихся цветовых моделей и палитр дочерние цвета имеют такой же оттенок, что и родительский цвет, однако имеют другие уровни насыщенности и яркости. В цветовых палитрах PANTONE MATCHING SYSTEM, PANTONE Hexachrome и «Особые плашечные цвета» дочерние и родительские цвета связаны друг с другом, но имеют различные уровни оттенка.
В CorelDRAW имеется функция автоматического создания, которую можно использовать для создания цветовых стилей на основе выбранных объектов. Например, можно импортировать рисунок, а затем автоматически создать цветовые стили на основе объекта рисунка. Если цветовые стили создаются на основе объекта, цветовой стиль будет автоматически применяется к этому объекту. Если потребуется изменить цветовой стиль, цвет, связанный с объектом, будет также изменен. Для получения сведений об импорте файлов см. раздел "Импорт файлов."
Если используется функция автоматического создания, можно создать необходимое количество родительских цветовых стилей. После преобразования всех цветов в цветовые стили можно, например, использовать один родительский цвет для управления всеми красными объектами или несколько родительских цветов, для каждого оттенка красного в рисунке свой родительский цвет.
При создании дочерних цветов цвета, добавляемые из соответствующей цветовой системы, преобразовываются в цветовую модель родительского цвета таким образом, что их можно автоматически сгруппировать в соответствующие группы «родительский – дочерний».

Создание или редактирование стиля графики или текста

1.

Выберите Инструменты Стили графики и текста.

2.

В окне настройки Графика и текст щелкните кнопку меню .

3.

Щелкните Создать и выберите один из следующих типов стиля.

•

Стиль графики

•

Стиль фигурного текста

•

Стиль простого текста

4.

Выберите стиль в списке.

5.

Нажмите кнопку меню и выберите Свойства.

6.

Выберите Изменить рядом со свойством.

7.

Измените любые свойства текста, заливки или абриса.

Дополнительные возможности

Копирование свойств объекта	Выберите стиль, нажмите кнопку меню , выберите Копировать свойства из, затем щелкните объект.
Удаление стиля	Щелкните правой кнопкой мыши стиль и нажмите кнопку Удалить.
Переименование стиля	Щелкните правой кнопкой мыши стиль, нажмите кнопку Переименовать, введите новое имя и нажмите клавишу Enter.
Возврат к стилю объекта	Щелкните право кнопкой мыши объект, используя инструмент Указатель , затем выберите Стили Вернуть к стилю.

Создание, применение и редактирование

Стиль представляет собой набор атрибутов форматирования. При применении стиля к объекту все атрибуты стиля применяются к этому объекту за один шаг. Если к нескольким объектам требуется применить один вид форматирования, то использование стилей при выполнении этой задачи позволяет значительно сэкономить время.
Имеются стили графики и текста. К стилю графики относятся параметры заливки и абриса, которые можно применить к таким графическим объектам, как прямоугольники, эллипсы и кривые. Например, если в рисунке имеется группа объектов, для которых используется один стиль графики, то, изменив используемый стиль графики, можно изменить заливку сразу для всех этих объектов. Для получения дополнительных сведений о применении заливок см. раздел "Заливка объектов." Для получения дополнительных сведений об изменении вида абрисов см. раздел "Форматирование линий и абрисов."
Стиль текста представляет собой набор параметров текста, например тип и размер шрифта. Стили текста могут также включать атрибуты заливки и абриса. Например, можно создать стиль, в котором используется шрифт AvantGarde (72 точки) с текстурной заливкой. Существует два типа стилей текста: фигурный и простой. Кроме того, можно изменять свойства фигурного и простого текста, заданного по умолчанию. Например, можно таким образом изменить свойства фигурного текста по умолчанию, что все созданные объекты фигурного текста будут иметь одинаковое форматирование. Для получения сведений о тексте по умолчанию см. раздел "Изменение вида текста."
Можно создать стиль графики или текста на основе свойств существующего объекта или с нуля, в момент сохранения стиля. Когда стиль применяется к объекту, CorelDRAW заменяет существующие свойства текста или графики на свойства текущего стиля. Чтобы использовать стиль другого рисунка, можно скопировать этот стиль на новый рисунок или сохранить его в шаблоне. Для получения дополнительных сведений о шаблонах см. раздел "Работа с шаблонами." При копировании или импорте стиля, имя которого совпадает с именем уже существующего стиля, CorelDRAW переименовывает стиль, добавляя к его имени номер. Можно в любой момент переименовать стиль, если только он не является стилем по умолчанию. Кроме того, если была выполнена ошибка или для данного объекта предыдущий стиль оказался предпочтительнее, можно изменить свойства объекта, чтобы стиль стал прежним.
Создав стиль, можно отредактировать его свойства и найти объект, в котором используется данный стиль. Например, можно найти все объекты, в которых используется стиль графики по умолчанию. Поиск объектов, для которых назначен определенный стиль, делает редактирование стиля еще более эффективным.

Создание ряда дочерних цветов

1.

Выберите Инструменты Цветовые стили.

2.

В окне настройки Цветовые стили выберите цветовой стиль, с которым требуется связать дочерний цвет.

3.

Нажмите кнопку Создать дочерние цвета .

4.

В области Количество теней в поле Создать введите необходимое значение.

5.

Выберите один из следующих параметров.

•

Тени светлее – создание дочерних цветов, которые светлее, чем родительский

•

Тени темнее – создание дочерних цветов, которые темнее, чем родительский

•

Оба значения – создание одинакового числа светлых и темных дочерних цветов

6.

Настройте регулятор Подобие теней.

Для создания оттенков, сильно отличающихся друг от друга, переместите регулятор влево. Для создания похожих оттенков переместите регулятор вправо.

•

Кроме того, можно создать ряд дочерних цветов, щелкнув правой кнопкой мыши цветовой стиль и выбрав Создать дочерний цвет.

Создание родительских и дочерних цветов на основе объекта

1.

Выберите Инструменты Цветовые стили.

2.

Выберите объект или группу объектов.

3.

В окне настройки Цветовые стили нажмите кнопку Автоматически создать цветовые стили .

4.

Установите любой из следующих флажков.

•

Использовать цвета заливки

•

Использовать цвета абриса

5.

Установите флажок Автоматическое смешивание основных цветов, чтобы объединить похожие цвета в группы соответствующих родительских цветов.

6.

Установите флажок Конвертировать дочернюю цветовую палитру в CMYK.

Установите этот флажок, если требуется преобразовать цвета, добавляемые из соответствующей цветовой системы, в CMYK, чтобы можно было их объединить в группу соответствующего родительского цвета. Если требуется, чтобы эти цвета представляли отдельные цветовые стили, снимите этот флажок.

•

Если флажок Автоматическое смешивание основных цветов установлен, переместите регулятор Создание индекса родительских цветов, чтобы определить число создаваемых родительских цветов. Чтобы проверить, как действуют различные значения регулятора, нажмите кнопку Просмотр.

Создание стиля графики или текста на основе объекта

1.

Щелкните правой кнопкой мыши объект, свойства стиля которого требуется сохранить.

2.

Выберите Стили Сохранить свойства стиля.

3.

Установите один или несколько флажков.

•

Текст

•

Заливка

•

Абрис

4.

Введите имя стиля в поле Имя.

•

Если стиль создается на основе существующего объекта, CorelDRAW не применяет автоматически этот стиль к объекту. Если требуется, чтобы для объекта использовался данный стиль, стиль необходимо применить. Для получения сведений о применении стиля см. раздел "Применение стиля графики или текста."

•

Кроме того, создать стиль графики или текста на основе объекта можно, перетащив объект в окно настройки Стили графики и текста.

Указание стилей для отображения

1.

Выберите Инструменты Стили графики и текста.

2.

Нажмите кнопку меню в окне настройки Графика и текст.

3.

Щелкните отобразить и выберите любой из следующих параметров.

•

Стили графики – для отображения стилей графики

•

Стили фигурного текста – для отображения стилей фигурного текста

•

Стили простого текста – для отображения стилей простого текста

•

Автовыбор – для отображения только стилей, доступных для выбранного объекта

Работа с символами

Добавление коллекции или библиотеки

1.

Выберите Окно Окна настройки Диспетчер символов.

2.

В дереве щелкните Локальные символы или Сетевые символы.

3.

Нажмите кнопку Добавить библиотеку .

4.

Найдите и выберите коллекцию или библиотеку.

5.

Нажмите кнопку ОК.

•

По умолчанию файлы библиотеки имеют ссылки на их исходную папку. Если требуется скопировать библиотеку в папку Символы пользователя, установите флажок Скопировать библиотеки локально.

•

При добавлении коллекции, если требуется включить подпапки, можно установить флажок Рекурсивно.

Добавление символа в существующую библиотеку

1.

Выберите Файл Открыть.

2.

Выберите диск и папку, в которой хранится библиотека.

3.

Выберите CSL – библиотека символов Corel в списке Тип файла.

4.

Выберите файл библиотеки, в который требуется добавить символ.

5.

Вставьте символ в документ.

6.

Сохраните файл библиотеки.

Использование символов в рисунках

Можно вставить символ в рисунок, который создает экземпляр символа. Можно изменить определенные свойства экземпляра символа, например размер и расположение, не оказывая при этом влияния на определение символа, хранящееся в библиотеке. Можно снова преобразовать экземпляр символа в объект или объекты, сохранив его свойства. Можно также удалить экземпляр символа.

Изменение экземпляра символа

1.

Выберите экземпляр символа.

2.

Внесите любые изменения.

•

Если символ содержит несколько объектов, то все объекты в экземпляре символа определяются как принадлежащие одной группе. В экземпляре символа невозможно изменить отдельные объекты.

•

Можно изменить не все свойства экземпляра символа. Список свойств, которые можно изменить, см. в разделе "Изменение экземпляров символа."

•

Когда выбран экземпляр символа, с помощью элементов на панели свойств можно изменить многие свойства объекта.

Изменение экземпляров символа

Для экземпляров символа можно изменить следующие свойства объекта. Если символ содержит несколько объектов, то все объекты в экземпляре символа определяются как один объект, как если бы они принадлежали одной группе.
Свойство Примечания

Положение	Можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Расположение объектов."
Размер	Можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Изменение размера и масштабирование объектов."
Масштаб	Значение в процентах, зависящее от определения символа. Можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Изменение размера и масштабирование объектов."
Наклон	Для получения дополнительных сведений см. раздел "Наклон и растягивание объектов."
Угол поворота	Можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Поворот и отражение объектов."
Прозрачность	Только однородная прозрачность. Перейдите на вкладку Эффекты символа в окне настройки Свойства объекта. Для получения дополнительных сведений см. раздел "Применение эффектов прозрачности."
Зеркальное отражение	Можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Поворот и отражение объектов."
Обтекание простым текстом	Перейдите на вкладку Общие в окне настройки Свойства объекта. Также можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Обтекание простого текста вокруг объектов и текста."
Порядок	Можно изменить с помощью элементов панели свойств. Для получения дополнительных сведений см. раздел "Изменение порядка объектов."
Имя	Имя экземпляра отображается в окне настройки Диспетчер объектов. Дважды щелкните, чтобы изменить его.

Экспорт библиотеки символов

1.

В окне настройки Диспетчер символов щелкните активный документ.

2.

Нажмите кнопку Экспортировать библиотеку .

3.

Выберите диск и папку, в которой необходимо сохранить файл библиотеки.

4.

В поле Имя файла введите имя файла.

5.

Нажмите кнопку Сохранить.

Копирование и вставка символов

Цель Действие

Копирование символов в буфер обмена	В окне настройки Диспетчер символов выберите символ или символы в списке Символы, щелкните их правой кнопкой мыши и нажмите кнопку Копировать.
Вставка символов из буфера обмена	В окне настройки Диспетчер символов щелкните правой кнопкой мыши и нажмите кнопку Вставить.

•

Если у вставленного символа имя совпадает с именем существующего символа, к новому имени будет добавлен номер приращения. Например, вставленный символ с именем «logo» будет переименован в «logo1».

Неподдерживаемые типы объектов

Большинство объектов CorelDRAW, за исключением следующих объектов, можно преобразовать в символы
Неподдерживаемый тип объекта Примечания

Связанные или встроенные объекты	Включает штрих-коды
Объекты с линзами, которые не являются застывшими	Линзы должны быть застывшими.
Объекты элементов управления в группах связи	Все связанные объекты в группе связи должны быть включены в символ. Например, если объект имеет тень, его невозможно преобразовать без тени.
Объекты Интернета	Кнопки, переключатели, текстовые поля, приложения Java и встроенные файлы
Поля слияния при печати
Связанные растровые изображения
Размещенные файлы PDF или EPS
Заблокированный объект	Объект должен быть разблокирован.
Простой текст
Соединительные и размерные линии	Должны быть разъединены или включены со связанным объектом или объектами
Направляющие
Ролловеры	Невозможно преобразовать ролловер в символ. Однако можно включить экземпляр символа в состояние ролловера.
Объекты, к которым применена прозрачность или эффекты прозрачности

Обмен символами между рисунками

В CorelDRAW каждый рисунок имеет собственную библиотеку символов, которая является частью файла CorelDRAW (CDR). Можно использовать одни и те же символы в разных рисунках, копируя и вставляя их. При копировании символов в буфер обмена оригиналы остаются в библиотеке.
Можно также копировать и вставлять экземпляры символа в буфер обмена и из него. При ставке экземпляров символа символ помещается в библиотеку, а его экземпляр – в рисунок. При последующей вставке другого экземпляра символа он вставляется в рисунок, но не добавляется в библиотеку. Если в рисунок вставляется экземпляр измененного символа, новый экземпляр сохраняет свойства исходного экземпляра, а определение нового символа в библиотеке сохраняет свойства исходного символа. Экземпляры символа копируются и вставляются таким же образом, что и объекты. Для получения дополнительных сведений см. раздел "Копирование, дублирование и удаление объектов."

Повторное преобразование экземпляра

1.

Выберите экземпляр символа.

2.

Выберите Правка Символ Вернуть в объекты.

•

Символ останется в окне Диспетчер символов.

•

Можно повторно преобразовать экземпляр символа в объект, щелкнув правой кнопкой мыши экземпляр символа и выбрав Вернуть в объекты.

Преобразование объекта в символ

1.

Выберите объект или несколько объектов.

2.

Выберите Правка Символ Создать символ.

•

Символы не могут перекрывать слои. При преобразовании объектов, которые находятся на разных слоях, в символ объекты будут объединены на самом верхнем уровне объектов. Для получения дополнительных сведений о слоях см. раздел "Работа со слоями."

•

Кроме того, преобразовать существующий объект или объекты в символ можно путем перетаскивания объекта или объектов в окно настройки Диспетчер символов.

Преобразование связанного символа во внутренний символ

1.

Выберите символ.

2.

Выберите Правка Символ Разорвать связь.

Если другие экземпляры символа находятся в рисунке, можно разорвать связи всех экземпляров. Если это сделать, внутренний символ будет применен ко всем экземплярам.

•

Можно также сделать связанный символ внутренним, если щелкнуть правой кнопкой мыши символ и выбрать Разорвать связь.

Работа с символами

Приложение CorelDRAW позволяет создавать объекты и сохранять их в качестве символов. Символы определяются один раз, и на них может быть множество ссылок на рисунке. Каждый раз при вставке символа в рисунок создается экземпляр символа. Определения символов, а также сведения об их экземплярах, хранятся в диспетчере символов, который является частью файла CorelDRAW (CDR). Использование символов для объектов, которые отображаются в рисунке множество раз, способствует уменьшению размера файла.
В этом разделе содержатся следующие сведения

•

создание, редактирование и удаление символов

•

использование символов в рисунках

•

управление коллекциями и библиотеками

•

обмен символами между рисунками

Для получения сведений об изменении экземпляров символов и о поддерживаемых типах объектов см. раздел "Справочник: Работа с символами."
Термин «символ», который использовался в более ранних версиях CorelDRAW, в версии CorelDRAW  X3 заменен на термин «специальный символ». Для получения дополнительных сведений о работе со специальными символами см. раздел "Встраивание графики и добавление специальных символов."

Редактирование символа

1.

В окне настройки Диспетчер символов выберите символ в списке Символы.

Если требуется присвоить имя символу или переименовать его, дважды щелкните поле для имени символа и введите имя.

2.

Нажмите кнопку Изменить символ .

3.

Внесите изменения в объекты на странице рисунка.

4.

Перейдите на вкладку Завершить изменение объекта в левом нижнем углу окна рисования.

•

Изменения, внесенные в символ, будут автоматически внесены во все экземпляры активного рисунка.

•

Во время работы в режиме редактирования символов невозможно добавлять слои или сохранять рисунок.

•

Можно также отредактировать символ, если выбрать экземпляр в окне рисования и нажать кнопку Изменить символ на панели свойств или выбрать символ, удерживая нажатой клавишу Ctrl.

•

Во время редактирования символа можно вставить экземпляр другого символа, который создает вложенный символ. Однако невозможно вставить экземпляр того же символа.

Редактирование связанного символа

1.

Выберите Файл Открыть.

2.

Выберите диск и папку, в которой хранится библиотека.

3.

Щелкните имя файла библиотеки.

Файлы библиотеки имеют расширение имени файла .csl.

4.

Нажмите кнопку Открыть.

5.

В окне настройки Диспетчер символов щелкните активный документ и выберите символ в списке Символы.

Если требуется переименовать символ, щелкните его имя повторно и введите новое имя.

6.

Нажмите кнопку Изменить символ .

7.

Внесите изменения в объекты на странице рисунка.

8.

Перейдите на вкладку Завершить изменение объекта в левом нижнем углу окна рисования.

9.

Выберите Файл Сохранить.

•

Возможно, для изменения файлов в сети потребуется получить разрешение.

Создание новой библиотеки

1.

Выберите Файл Сохранить.

2.

Выберите диск и папку, в которой необходимо сохранить библиотеку.

3.

В поле Имя файла введите имя файла.

4.

Выберите CSL – библиотека символов Corel в списке Тип файла.

5.

Нажмите кнопку Сохранить.

Создание, редактирование и удаление символов

Символы – это объекты, которые определяются один раз и на которые может быть множество ссылок в рисунке. В рисунке может быть несколько экземпляров одного символа, при этом размер файла незначительно увеличивается. Символы упрощают и ускоряют редактирование рисунка, поскольку изменения, выполненные для символа, автоматически распространяются на все его экземпляры.
Символы создаются на основе объектов. При преобразовании объекта в символ новый символ добавляется в Диспетчер символов, а выбранный объект становится экземпляром. Кроме того, символ можно создать на основе нескольких объектов. Символ можно редактировать. Любые выполненные изменения повлияют на все экземпляры в рисунке. Маркеры выбора символов отличаются от маркеров объектов. Маркеры выбора для символов синего цвета, а маркеры выбора для объектов – черного. Можно также удалить экземпляр и неиспользуемые определения символа. При удалении удаляются все определения символа, отсутствующие в рисунке.
Использование символов для объектов, которые отображаются множество раз, способствует уменьшению размера файла.

Справочник: Работа с символами

В этом разделе справочной информации содержатся следующие сведения:

•

изменение экземпляров символа

•

неподдерживаемые типы объектов

Удаление экземпляра символа

1.

Выберите экземпляр символа.

2.

Нажмите клавишу Delete.

•

Символ останется в окне Диспетчер символов.

Удаление коллекции или библиотеки

1.

В окне настройки Диспетчер символов выберите коллекцию или библиотеку.

2.

Нажмите клавишу Delete.

•

Коллекция или библиотека будут удалены в дереве в окне настройки Диспетчер символов, однако файлы удалены не будут.

Удаление неиспользуемых определений символа

1.

В окне настройки Диспетчер символов щелкните активный документ.

2.

Нажмите кнопку Удалить неиспользуемые определения .

Удаление символа

1.

В окне настройки Диспетчер символов выберите символ в списке Символы.

2.

Нажмите кнопку Удалить символ .

•

При удалении символа он будет удален из окна Диспетчер символов, а все его экземпляры будут удалены из рисунка.

Управление коллекциями и библиотеками

Большинство символов, которые будут использоваться, уже созданы и хранятся в файлах библиотеки, которые сгруппированы в коллекции.
Окно настройки Диспетчер символов всегда отображает библиотеки и коллекции, которые находятся в локальной папке символов. Можно добавлять коллекции и библиотеки в папку символов из сети. При вставке локального или внешнего символа в рисунок копия определения символа будет добавлена в документ, однако останется связанной с исходным символом.

Вставка экземпляра символа

1.

Откройте окно настройки Диспетчер символов , выбрав Окно Окна настройки Диспетчер символов.

Если требуется автоматически масштабировать символ в соответствии с масштабом рисунка, нажмите кнопку Масштабировать в мировые единицы измерения .

2.

Выберите символ в списке Символы.

3.

Нажмите кнопку Вставить символ .

•

Термин «символ», который использовался в более ранних версиях CorelDRAW, в версии CorelDRAW  X3 заменен на термин «специальный символ». Для получения дополнительных сведений о работе со специальными символами см. раздел "Встраивание графики и добавление специальных символов."

•

Можно также вставить экземпляр символа путем перетаскивания символа из окна настройки Диспетчер символов в окно рисования.

Добавление и форматирование текста

Автоматические переносы в простом тексте

1.

Выберите рамку простого текста или абзац.

2.

Выберите Текст Использовать перенос.

•

Перенос можно использовать для любых установленных языков средств проверки правописания. Для получения дополнительных сведений о языковых модулях см. раздел справки «Работа с языками».

Добавление фигурного текста

•

Щелкните в любой области окна рисования, используя инструмент Текст , и введите текст.

Добавление и форматирование текста

Приложение CorelDRAW позволяет использовать текст для создания документов или примечаний к рисункам.
В этом разделе содержатся следующие сведения

•

добавление и выбор текста

•

кодирование текста

•

изменение вида текста

•

поиск, редактирование и преобразование текста

•

выравнивание и интервалы текста

•

смещение и поворот текста

•

перемещение текста

•

расположение текста вдоль пути

•

форматирование простого текста

•

перенос текста

•

объединение и связь рамок простого текста

•

обтекание простого текста вокруг объектов и текста

•

встраивание графики и добавление специальных символов

•

вставка кодов форматирования

•

отображение служебных символов

Добавление и выбор текста

Существует два типа текста, который можно добавлять в рисунки – фигурный текст и простой текст. Фигурный текст можно также использовать для добавления коротких строк текста, к которому можно применить множество эффектов, например тени. Простой текст можно использовать для больших блоков текста с высокими требованиями к форматированию. Простой и фигурный текст можно добавлять непосредственно в окно рисования.
Можно добавить фигурный текст вдоль открытого или замкнутого пути. Кроме того, можно расположить фигурный и простой текст вдоль пути. Для получения дополнительных сведений см. раздел "Расположение текста вдоль пути."
При добавлении простого текста необходимо сначала создать рамку текста. По умолчанию рамки простого текста сохраняют одинаковый размер независимо от содержащегося в них объема текста. Весь текст, выходящий за нижнюю правую границу рамки, будет скрытым до тех пор, пока рамка не будет увеличена или связана с другой рамкой текста. Можно расположить текст на рамке, при этом размер точки текста будет автоматически настроен таким образом, что текст расположится точно на рамке. Для получения сведений о расположении текста на рамке см. раздел "Расположение текста в рамке простого текста." Кроме того, при вводе текста рамки простого текста автоматически расширяются и сокращаются так, чтобы текст располагался точно на рамке.
Рамку простого текста можно вставить в графический объект. Это позволяет использовать объекты в качестве контейнеров для текста, чтобы применять различные фигуры для рамок текста. Можно также отделить текст от объекта. При этом текст сохраняет свою форму, что позволяет перемещать или изменять текст и объект независимо друг от друга.
Простой текст, помещенный внутрь объекта. При удалении абриса объекта объект становится невидимым.
При импорте или вставке текста можно сохранить форматирование, сохранить шрифты и форматирование или удалить шрифты и форматирование. Сохранение шрифтов обеспечивает сохранение исходного шрифта импортированного и вставленного текста. Сохранение форматирования обеспечивает сохранение сведений о форматировании, например о маркерах, столбцах, а также жирном тексте или курсиве. Кроме того, можно сохранить цвет текста или импортировать черный текст как черный CMYK. Если требуется удалить шрифты и форматирование, импортированный или вставленный текст будет иметь свойства выбранного объекта текста. Во всех остальных случаях текст будут иметь свойства шрифта и форматирования, заданные по умолчанию. Для получения дополнительных сведений об импорте файлов см. раздел "Импорт файлов." Для получения дополнительных сведений о вставке см. раздел "Вставка объекта в рисунок."
Можно также назначить гиперссылки для текста. Для получения дополнительных сведений см. раздел "Назначение гиперссылки для текста."
Для изменения текста его сначала необходимо выбрать. Можно выбрать текстовые объекты целиком или определенные символы.

Добавление простого текста

Цель Действие

Добавление простого текста	Выберите инструмент Текст . Перетащите его в окно рисования, чтобы задать размер рамки простого текста, и введите текст.
Добавление простого текста внутрь объекта	Выберите инструмент Текст. Наведите курсор на абрис объекта и щелкните объект, когда курсор изменится на курсор вставки в объект. Введите текст внутри рамки.
Отделение рамки простого текста от объект	Выберите объект с помощью инструмента Указатель и щелкните Упорядочить Разъединить простой текст внутри пути.
Автоматическая настройка рамок простого текста по размеру текста	Выберите Инструменты Параметры. В списке категорий дважды щелкните Текст и выберите Абзац. Установите флажок Расширять и сокращать рамку абзаца для вмещения текста.

•

Если установлен флажок Расширять и сокращать рамку абзаца для вмещения текста на странице Абзац диалогового окна параметры, это влияет только на новые рамки текста. Размер существующих рамок простого текста остается неизменным.

•

Можно настроить размер рамки простого текста, если щелкнуть рамку текста с помощью инструмента Указатель и перетащить любой маркер выбора.

Добавление табуляции

1.

Выделите простой текст.

2.

Выберите Текст Табуляции.

3.

Нажмите кнопку Добавить.

4.

Щелкните новую ячейку в столбцеТабуляция и введите значение.

Дополнительные возможности

Изменение выравнивания табуляции	Щелкните ячейку в столбце Выравнивание и выберите параметр выравнивания в списке.
Установка табуляций с символами заполнения выносных линий	Щелкните ячейку в столбце Выносные линии и выберите в списке Вкл..
Удаление табуляции	Щелкните ячейку и нажмите кнопку Удалить.
Изменение символа выносной линии по умолчанию	Щелкните Параметры выносной линии, откройте меню выбора Между символами и выберите символ.
Изменение интервала выносной линии по умолчанию	Щелкните Параметры выносной линии и введите значение в поле Интервал.

•

Кроме того, можно добавлять, перемещать или удалять табуляцию, используя горизонтальную линейку в верхней части окна рисования. Щелкните, чтобы добавить табуляцию, перетащите маркер табуляции, чтобы ее переместить, или перетащите маркер табуляции с линейки, чтобы ее удалить. Для получения сведений о линейках см. раздел "Использование линеек."

Добавление текста вдоль пути

1.

Выберите путь с помощью инструмента Указатель .

2.

Выберите Текст Текст вдоль пути.

Курсор текста будет вставлен на путь. Если путь открытый, курсор текста будет вставлен в начале пути. Если путь замкнутый, курсор текста будет вставлен в центре пути.

3.

Введите текст вдоль пути.

•

Невозможно добавить текст на путь другого объекта текста.

•

Кроме того, можно расположить текст вдоль пути, если выбрать инструмент Текст и указать начало пути. Когда курсор изменится на курсор расположения вдоль пути, щелкните в том месте, где требуется начать путь, затем введите текст.

Изменение цвета текста

1.

Выберите текст с помощью инструмента Текст .

2.

Щелкните цвет в цветовой палитре.

•

Можно изменить цвет всего объекта текста, если выбрать инструмент Указатель и перетащить образец цвета из цветовой палитры на объект текста.

Изменение интервалов в тексте

1.

Выделите текст.

2.

В области Интервал окна настройки Форматирование абзаца введите значения в любом из полей.

Если окно настройки Форматирование абзаца не открывается, выберите Текст Форматирование абзаца.

•

Определенный интервал между символами и словами можно применить только ко всему абзацу или всей рамке простого текста или всему объекту фигурного текста. Для получения сведений о настройке интервала между символами и словами для определенных символов см. раздел "Применение кернинга к тексту."

•

Значения представляют собой интервал между символами, выраженный в процентах. Значения для символа могут быть от 100 до 2000 процентов. Все остальные значения могут быть от 0 до 2000 процентов.

•

Кроме того, можно пропорционально изменить интервал между словами и символами, если выбрать объект текста с помощью инструмента Форма и перетащить стрелку интерактивного изменения интервала по горизонтали в правом нижнем углу объекта текста. Перетащите стрелку интерактивного изменения интервала по вертикали в левом нижнем углу объекта текста, чтобы пропорционально изменить интервал между строками.

Изменение размера текста

Цель Действие

Увеличение размера текста	Выберите текст с помощью инструмента Текст и, удерживая нажатой клавишу Ctrl, нажмите 8 на цифровой клавиатуре.
Уменьшение размера текста	Выберите текст с помощью инструмента Текст и, удерживая нажатой клавишу Ctrl, нажмите 2 на цифровой клавиатуре.
Указание степени изменения размера текста	Выберите Инструменты Параметры. В списке категорий выберите Текст и введите значение в поле Шаг текста клавиатуры.
Изменение единицы измерения по умолчанию	Выберите Инструменты Параметры. В списке категорий Рабочее пространство выберите Текст, а затем выберите единицу измерения в списке Единицы текста по умолчанию.

•

Чтобы можно было увеличивать или уменьшать размер текста, необходимо находиться в режиме Num lock.

Изменение регистра текста

1.

Выделите текст.

2.

Выберите Текст Регистр.

3.

Выберите один из следующих параметров.

•

Как в предложениях – первая буква первого слова в каждом предложении прописная

•

Нижний регистр – весь текст в нижнем регистре

•

Верхний регистр – весь текст в верхнем регистре

•

Начальные прописные – первая буква каждого слова прописная

•

Изменить регистр – инвертирование регистра. Все буквы верхнего регистра становятся буквами нижнего регистра и наоборот

Изменение стиля текста по умолчанию

1.

Щелкните в пустом месте окна рисования, используя инструмент Указатель .

2.

В окне настройки Форматирование символов задайте необходимые свойства.

Если окно настройки Форматирование символов не открывается, выберите Текст Форматирование символов.

При каждом изменении свойств по умолчанию требуется указать, к какому тексту будут применены изменения – к фигурному тексту, к простому тексту, либо к тому и другому.

•

Чтобы изменения, внесенные в стиль текста по умолчанию, применялись ко всем будущим документам, выберите Инструменты Сохранить как настройки по умолчанию.

•

Можно сделать стиль существующей рамки текста или объекта стилем по умолчанию, если выбрать Инструменты Стили графики и текста и перетащить рамку текста или объекта на значок Фигурный текст по умолчанию или Простой текст по умолчанию в окне настройки Графика и текст.

Изменение свойств символа

1.

Выделите текст.

2.

В окне настройки Форматирование символов задайте необходимые атрибуты символов.

Если окно настройки Форматирование символов не открывается, выберите Текст Форматирование символов.

•

Кроме того, можно сделать выбранный текст жирным, курсивом или подчеркнутым, если на панели свойств нажать кнопку Жирный , Курсив или Подчеркнутый .

Изменение текста

1.

Выделите текст.

2.

Выберите Текст Редактировать текст.

3.

В диалоговом окне Редактировать текст выполните изменения для текста.

Дополнительные возможности

Изменение текста в окне рисования	Выберите текст с помощью инструмента Текст и внесите изменения.

•

Невозможно изменить текст, преобразованный в кривые.

Настройка расположения текста вдоль пути

1.

С помощью инструмента Указатель выберите текст, расположенный вдоль пути.

2.

На панели свойств выберите параметр в любом из следующих списков.

•

Ориентация текста – угол, под которым текст расположен на пути.

•

Расстояние до пути – расстояние между текстом и путем

•

Горизонтальное смещение – размещение текста в любом месте вдоль пути

Дополнительные возможности

Использование интервала между делениями для увеличения расстояния между путем и текстом с указанными приращениями	Выделите текст. На панели свойств выберите Привязка к делениям, выберите параметр Включить привязку к делениям и введите значение в поле Интервал между делениями. При перемещении текста от пути он буде перемещаться с приращением, заданным в поле Интервал между делениями. При перемещении текста расстояние от пути отображается под изображением исходного текста.

•

Кроме того, можно изменить расположение текста на пути по горизонтали, если выбрать текст с помощью инструмента Форма и перетащить символы за узлы в новое место.

•

С помощью инструмента Указатель можно переместить текст вдоль пути или от пути путем перетаскивания красного глифа, который отобразится рядом с текстом. При перетаскивании глифа вдоль пути будет отображаться предварительный вид текста на новом месте. При перетаскивании глифа от пути будет отображаться расстояние между предварительным видом текста и путем.

Отделение текста от пути

1.

Выберите путь и текст, расположенный на нем, с помощью инструмента Указатель .

2.

Выберите Упорядочить Разъединить.

Перемещение текста

CorelDRAW позволяет перемещать простой текст между рамками, а фигурный текст – между объектами фигурного текста. Кроме того, можно перемещать простой текст на объект фигурного текста, а фигурный текст – в рамку простого текста.

1.

Выберите текст с помощью инструмента Текст .

2.

Перетащите текст в рамку другого простого текста или на объект фигурного текста.

Дополнительные возможности

Перемещение текста в пределах той же рамки или объекта	Выберите текст и перетащите его на новое место.
Перемещение или копирование выбранного текста в новый объект текста	Щелкните правой кнопкой мыши и перетащите текст на новое место, затем щелкните Скопировать сюда или Переместить сюда.

Перенос текста

Если слово не помещается на строке целиком, перенос разбивает слово и располагает его части на разных строках. Можно настроить CorelDRAW на автоматический перенос. Когда используется автоматический перенос, CorelDRAW использует как заранее заданное определение переноса, так и заданные параметры переноса. Можно задать такие параметры переноса, как минимальное число букв перед переносом и после него, а также зону переноса. Дополнительные переносы позволяют задать место переноса слова, если оно приходится на конец строки. Можно также создавать специальные определения для дополнительного переноса, что позволяет задать место переноса определенных слов, когда они будут вводиться в приложении CorelDRAW.

Поиск и замена текста

1.

Выберите Правка Поиск и замена Заменить текст.

2.

Введите текст, который требуется найти, в поле Найти.

Если требуется искать только текст указанного регистра, установите флажок Учитывать регистр.

3.

Введите текст для замены в поле Заменить на.

4.

Нажмите одну из следующих кнопок.

•

Найти далее – поиск следующего местонахождения текста, заданного в поле Найти

•

Заменить – замена выбранного местонахождения текста, заданного в поле Найти. Если местонахождение не выбрано, при нажатии кнопки Заменить выполняется поиск следующего местонахождения.

•

Заменить все – замена каждого местонахождения текста, заданного в поле Найти

Поиск, редактирование и преобразование текста

Можно автоматически найти и заменить текст в рисунке. Кроме того, можно найти определенные символы, например длинное тире или дополнительный перенос. Можно изменить текст напрямую в окне рисования или в диалоговом окне.
CorelDRAW позволяет преобразовывать фигурный текст в простой текст, если требуются дополнительные параметры форматирования, а также преобразовывать простой тест в фигурный текст, если требуется применить специальные эффекты.
Кроме того, и простой, и фигурный текст можно преобразовывать в кривые. При этом символы преобразуются в отдельные объекты кривых или линии, что позволяет добавлять, удалять или перемещать узлы отдельных символов с целью изменения их формы. Для получения дополнительных сведений см. раздел "Использование объектов кривых." При преобразовании текста в кривые вид текста сохраняется неизменным, включая шрифт, стиль, положение и поворот символов, интервалы и любые другие параметры и эффекты текста. Все связанные объекты текста также преобразовываются в кривые. При преобразовании простого текста, который находится в рамке фиксированного размера, в кривые любой текст, выходящий за пределы рамки, будет удален. Для получения сведений о расположении текста на рамке см. раздел "Форматирование простого текста."

Поиск текста

1.

Выберите Правка Поиск и замена Поиск текста.

2.

Введите текст, который требуется найти, в поле Найти.

Если требуется искать только текст указанного регистра, установите флажок Учитывать регистр.

3.

Нажмите кнопку Найти далее.

•

Можно также найти определенные символы, если щелкнуть стрелку справа от поля Найти, выбрать определенный символ и нажать кнопку Найти далее.

Преобразование текста

Цель Действие

Преобразование простого текста в фигурный текст	С помощью инструмента Указатель выделите текст и выберите Текст Преобразовать в фигурный текст.
Преобразование фигурного текста в простой текст	С помощью инструмента Указатель выделите текст и выберите Текст Преобразовать в простой текст.
Преобразование фигурного или простого текста в кривые	С помощью инструмента Указатель выделите текст и выберите Упорядочить Преобразовать в кривую.

•

Невозможно преобразовать простой текст в фигурный текст, если простой текст связан с другой рамкой, если к нему применены специальные эффекты или он выходит за пределы своей рамки.

•

Кроме того, можно преобразовать текст в кривые, если щелкнуть правой кнопкой мыши текст с помощью инструмента Указатель и выбрать Преобразовать в кривую.

Применение кернинга к тексту

1.

Выберите символы с помощью инструмента Текст .

Если кернинг применяется к двум символам, можно поместить курсор инструмента Текст между ними.

2.

В окне настройки Форматирование символов введите значение в поле Кернинг.

Если окно настройки Форматирование символов не открывается, выберите Текст Форматирование символов.

Расположение текста вдоль пути

Можно добавить фигурный текст вдоль пути открытого объекта (например, линии) или замкнутого объекта (например, квадрата). Кроме того, можно расположить существующий текст вдоль пути. Фигурный текст можно расположить вдоль открытого или замкнутого пути. Простой текст можно расположить только вдоль открытого пути.
После того, как текст будет размещен на пути, можно настроить расположение текста относительно этого пути. Например, можно отобразить текст по горизонтали, по вертикали или в обоих направлениях. Используя интервал между делениями, можно указать точное расстояние между текстом и путем.
CorelDRAW трактует текст, расположенный вдоль пути, как один объект. Однако можно отделить текст от объекта, если больше не требуется, чтобы текст был частью пути. При отделении текста от изогнутого или замкнутого пути текст остается фигурой объекта, на котором он был расположен. При выпрямлении текста он принимает исходный вид.

1.

Выберите объект текста с помощью инструмента Указатель .

2.

Выберите Текст Текст вдоль пути.

Курсор изменится на курсор расположения текста вдоль пути . При перемещении курсора вдоль пути будет отображаться место, в котором будет расположен текст.

3.

Щелкните путь.

Если текст расположен вдоль замкнутого пути, текст будет расположен по центру пути. Если текст расположен вдоль открытого пути, он начнется в месте точки вставки.

•

Фигурный текст можно расположить вдоль открытого или замкнутого пути. Простой текст можно расположить только вдоль открытого пути.

•

Невозможно расположить текст вдоль пути другого объекта текста.

Смещение и поворот текста

При смещении фигурного и простого текста по вертикали и по горизонтали может получиться интересный эффект. Кроме того, символы можно поворачивать. При выпрямлении текста он размещается в исходном месте. Можно вернуть смещенные вертикально символы на базовую линию, не изменяя их угол поворота. Кроме того, фигурный и простой текст можно зеркально отразить.
Символы, к которым применен поворот

Смещение или поворот символа

1.

Выберите символ или символы с помощью инструмента Текст .

2.

В области Смещение символов в окне настройки Форматирование символов введите значение в одном из следующих полей.

•

Угол – при выборе положительного значения символы поворачиваются против часовой стрелки, а при выборе отрицательного – по часовой стрелке.

•

Горизонтальное смещение – при выборе положительного значения символы перемещаются вправо, а при выборе отрицательного – влево.

•

Вертикальное смещение – при выборе положительного значения символы перемещаются вверх, а при выборе отрицательного – вниз.

Если окно настройки Форматирование символов не открывается, выберите Текст Форматирование символов.

•

Кроме того, символы, узлы которых выбраны с помощью инструмента Форма , можно смещать или поворачивать, если ввести значения в поле Горизонтальное смещение , Вертикальное смещение или Угол вращения на панели свойств.

Создание отступа в простом тексте

1.

Выделите простой текст.

2.

В окне настройки Форматирование абзаца введите значения в следующих полях области Отступы.

•

Первая строка - отступ первой строки простого текста

•

Слева - создание висячего отступа, при котором имеют отступ все строки, кроме первой

•

Справа - отступ по правой стороне простого текста

Если окно настройки Форматирование абзаца не открывается, выберите Текст Форматирование абзаца.

•

Можно удалить отступы, если ввести значение 0 в полях Первая строка, Слева и Справа.

•

Можно создать отступ всего простого текста, если в полях Первая строка и Слева ввести одинаковое значение.

Указание параметров для импорта и вставки текста

1.

Выполните импорт или вставку текста.

2.

В диалоговом окне Импорт/вставка текста выберите один из следующих параметров.

•

Сохранять шрифты и форматирование

•

Сохранять только форматирование

•

Удалять шрифты и форматирование

Если требуется применить черный CMYK к импортируемому черному тексту, установите флажок Черный CMYK. Этот флажок доступен, если выбран параметр, при котором сохраняется форматирование текста.

•

Если нажать кнопку Отмена, операция импорта или вставки будет отменена.

•

Если требуется сохранить шрифты, но нужный цвет не установлен на компьютере, система Сопоставление шрифтов Panose предложит в замену другой шрифт. Для получения дополнительных сведений см. раздел "Подстановка отсутствующих шрифтов."

•

Кроме того, для импортируемого текста можно задать параметры переноса. Для получения дополнительных сведений о параметрах переноса см. раздел "Создание специального определения для дополнительного переноса."

•

Можно повторно открыть диалоговое окно Импорт/вставка текста, если выбрать Инструменты Параметры, щелкнуть Предупреждения в списке категорий Рабочее пространство и установить флажок Импорт и вставка текста.

•

Если при каждом импорте или вставке текста требуется использовать одни и те же параметры форматирования, установите флажок Больше не показывать это предупреждение.

Упрощение текста

1.

Выберите Инструменты Параметры.

2.

В списке категорий выберите Текст.

3.

Введите значение в поле Упрощать представление текста при размерах до.

Возврат смещенного по горизонтали символа на базовую линию

1.

Откройте меню Изменение формы и выберите инструмент Форма .

2.

Выберите объект текста, затем выберите узел слева от символа.

3.

Выберите Текст Выровнять.

Выпрямление смещенного или повернутого символа

1.

Выделите текст.

2.

Выберите Текст Выпрямить текст.

Выравнивание и интервалы текста

Можно выровнять как простой, так и фигурный текст по горизонтали. При выравнивании простого текста текст выравнивается относительно рамки простого текста. В рамке простого текста можно выровнять по горизонтали все абзацы или только выбранные абзацы. В рамке простого текста можно выровнять все абзацы по вертикали. Кроме того, можно выровнять текст относительно другого объекта.
Можно выровнять объект текста относительно других объектов с помощью базовой линии первой линии, базовой линии последней линии или края ограничивающего блока текста.
Фигурный текст можно выровнять по горизонтали, но не по вертикали. При выравнивании фигурного текста весь объект текста выравнивается относительно ограничивающего блока. Если символы не смещены по горизонтали и не применяется выравнивание, то получается результат, как при выравнивании по левому краю.
Выравнивание фигурного текста выполняется в пределах ограничивающего блока, который обозначается восемью маркерами выбора (черные квадраты). Текст в верхней части выравнивается по левому краю; текст в нижней части выравнивается по правому краю.
Можно изменить символ и интервал между словами в выбранных абзацах или во всей рамке простого текста или объекте фигурного текста. Изменение интервала между символами в выбранном или определенном тексте также называется трекингом. Изменение интервала между символами во всем текстовом блоке также называется кернингом. В тексте можно изменить интервал между строками, который также называется междустрочие. При изменении междустрочья в фигурном тексте применяется интервал между строками текста, разделенного возвратом каретки. В простом тексте междустрочье применяется только к строкам текста, которые находятся в одном абзаце. Кроме того, в простом тексте можно изменить интервал перед абзацами и после них, а также применить кернинг к выбранным символам. Кернинг регулирует оптический пробел между буквами.

Выравнивание простого текста по вертикали в рамке текста

1.

Выделите простой текст.

2.

В области Выравнивание окна настройки Форматирование абзаца выберите в списке По вертикали параметр выравнивания.

Если окно настройки Форматирование абзаца не открывается, выберите Текст Форматирование абзаца.

Выравнивание текста относительно объекта

1.

Удерживая нажатой клавишу Shift, выберите текст, а затем выберите объект.

2.

Выберите Упорядочить Выровнять и распределить Выровнять и распределить.

3.

Выберите в списке Для исходных объектов текста один из следующих параметров.

•

Базовая линия первой линии – выравнивание текста по базовой линии первой линии текста

•

Базовая линия последней линии – выравнивание текста по базовой линии последней линии текста

•

Ограничивающий блок - выравнивание текста по его ограничивающему блоку

4.

Установите один из следующих флажков выравнивания по горизонтали.

•

По левому

•

По правому

•

По центру

5.

Установите один из следующих флажков выравнивания по вертикали.

•

По верху

•

По низу

•

По центру

6.

Нажмите кнопку Применить.

•

Объект, который используется для выравнивания левого, правого, верхнего или нижнего края, определяется порядком создания или порядком выбора. Если перед выравниванием объектов они выделяются рамкой, будет использоваться объект, созданный последним. Если объекты выбирались по одному, последний выбранный объект будет ориентиром для выравнивания остальных. Если к тексту было применено линейное преобразование, например поворот, а также выравнивание по базовой линии, объекты будут выравниваться по точке базовой линии первого края объекта текста.

•

Если объекты текста выравниваются относительно друг друга, и выбрано выравнивание по базовой линии первой или последней линии, флажки, относящиеся к выравниванию по вертикали и по горизонтали, отображаются серым цветом. Точки базовой линии объектов текста выравниваются относительно друг друга.

•

Кроме того, можно выровнять объекты, выбрав их и нажав на панели свойств кнопку Выровнять и распределить.

Выравнивание текста по горизонтали

1.

Выберите объект текста с помощью инструмента Указатель .

2.

В области Выравнивание окна настройки Форматирование абзаца выберите в списке По горизонтали параметр выравнивания.

Если окно настройки Форматирование абзаца не открывается, выберите Текст Форматирование абзаца.

•

Можно также выровнять текст по горизонтали, если на панели свойств нажать кнопку Выравнивание по горизонтали и выбрать в списке стиль выравнивания. На панели свойств отобразится значок выравнивания, соответствующий текущему стилю выравнивания.

•

Чтобы выровнять выбранные абзацы в рамке простого текста, выберите их с помощью инструмента Текст .

Зеркальное отображения текста, расположенного вдоль пути

1.

С помощью инструмента Указатель выберите текст, расположенный вдоль пути.

2.

На панели свойств в области Отразить текст нажмите одну из следующих кнопок.

•

Отразить по горизонтали – переворот символов текста слева направо

•

Отразить по вертикали – поворот символов текста сверху вниз

•

К тексту, расположенному вдоль пути, можно применить поворот на 180 градусов, с помощью кнопок Отразить по горизонтали и Отразить по вертикали.

•

Кроме того, можно зеркально отразить фигурный текст и рамки простого текста. Для получения дополнительных сведений см. раздел "Зеркальное отражение текста."

Зеркальное отражение текста

1.

С помощью инструмента Текст выберите фигурный текст или рамку простого текста.

2.

Нажмите одну из следующих кнопок на панели свойств.

•

Отразить по горизонтали – переворот символов текста слева направо

•

Отразить по вертикали – поворот символов текста сверху вниз

•

Кроме того, можно отразить текст, расположенный вдоль пути. Для получения дополнительных сведений см. раздел "Зеркальное отображения текста, расположенного вдоль пути."



    Сайт: Аннимация - Видео - Графика

• Анимация на сайте

• Графика на сайте

• Фотография на сайте

• Кино на сайте

• Flash на сайте


• Видео для сайта

• Premiere Pro

• Vstudio

• VirtualDub

• Sonic Scenarist


• DVD


• Изображения для сайта

• Пакет Photoshop

• Adobe Illustrator

• Adobe Illustrator

• CorelDRAW


• CorelXARA

• Maya
