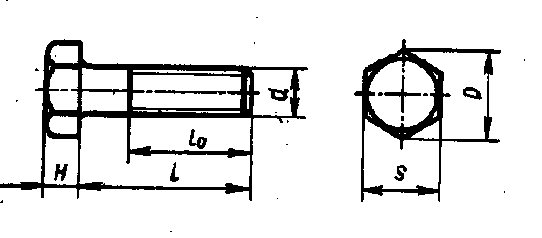

Болты с шестигранной уменьшенной головкой класса точности В (из ГОСТ 7796-70), мм

Примечания:. 1. В порядке понижения точности изготовления различают болты классов точности А, В и С.
2. Размер l (мм) в указанных пределах брать из ряда чисел: 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, 220, 240, 260, 280, 300.

Пример условного обозначения болта диаметром резьбы d= 12 мм, длиной /=60 мм, с крупным шагом резьбы и полем допуска 6g, класса прочности 5.8, с цинковым покрытием 01 толщиной 6 мкм, хроматированным: "Болт M12-6g x 60.58.016 ГОСТ 7796-70" Болты с шестигранной уменьшенной головкой класса точности В (из ГОСТ 7796-70), мм
d S D H l l0 d S D H l l0
8 12 13,1 5 8-100 l0= l при l <= 25
l0 = 22 » l >= 30
16 22 23,9 9 20-300 l0= l при l <=30
l0 = 30 » l >= 35
10 14 15,3 6 10-200 l0= l при l <=30
l0=26 » l >=35
20 27 29,6 11 25-300 l0= l при l <= 40
l0 = 38 » l >= 45
12 17 18,7 7 14-260 l0= l при l <= 30
4=30» l >= 35
24 32 35,0 13 35-300 l0= l при l <= 50
l0 = 46 » l >=55

Болты с шестигранной уменьшенной головкой класса точности В (из ГОСТ 7796-70), мм

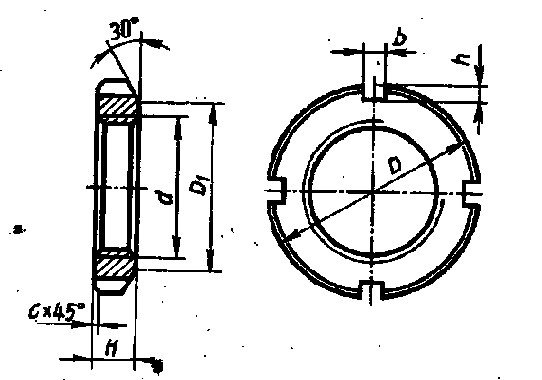

Гайки круглые шлицевые класса точности А (из ГОСТ 11871-88), мм

Примечание:1. * - предпочтительные размеры.

2. Пример условного обозначения гайки с диаметром резьбы d= 64 мм, с мелким шагом и полем допуска резьбы 7H, из углеродистой стали марки 35 (материал группы О5), с покрытием химическим окисным и пропитанным маслом:
"Гайка М64х 2-7Н.05.05 ГОСТ 11871-88" Гайки круглые шлицевые класса точности А (из ГОСТ 11871-88), мм
Резьба, d D D1 H b h c<= Резьба, d D D1 H b h c<=
M20xl,5* 34 26 8 6 2 1 М48х1,5* 75 58 12 8 3,5 1
М22х1,5 38 29 10 6 2,5 1 М52х1,5 80 61 12 10 3,5 1
М24х1,5* 42 31 10 6 2,5 1 М56х2,0* 85 65 12 10 4 1,6
М27х1,5 45 35 10 6 2,5 1 М60х2,0 90 70 12 10 4 1,6
М30х1,5* 48 38 10 6 2,5 1 М64х2,0* 95 75 12 10 4 1,6
М33х1,5 52 40 10 8 3 1 М68х2,0 100 80 15 10 4 1,6
М36х1,5* 55 42 10 8 3 1 М72х2,0* 105 85 15 10 4 1,6
М39х1,5 60 48 10 8 3 1 М76х2,0 110 85 15 10 4 1,6
М42х1,5* 65 52 10 8 3 1 М80х2,0* 115 90 15 10 4 1,6
М45х1,5 70 55 10 8 3 1 М85х2,0 120 98 15 10 4 1,6

Гайки круглые шлицевые класса точности А (из ГОСТ 11871-88), мм

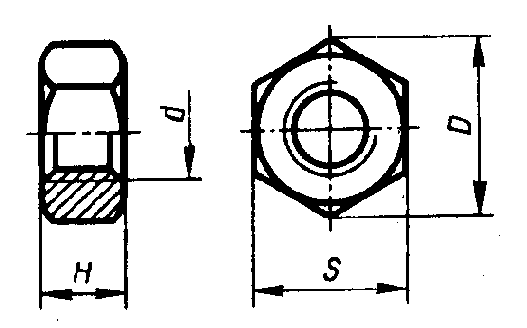

Гайки шестигранные с уменьшенным размером "под ключ" класса точности В (из ГОСТ 15521-70), мм

Примечание:Пример условного обозначения гайки с диаметром резьбы d=12 мм, крупным шагом и полем допуска резьбы 6Н, класса прочности 5: "Гайка M12-6H.S ГОСТ 15521-70"". Гайки шестигранные с уменьшенным размером
d 8 10 12 16 20 24
s 12 14 17 22 27 32
D 13,1 15,3 18,7 23,9 29,6 35
H 6,5 8 10 13 16 19

Гайки шестигранные с уменьшенным размером

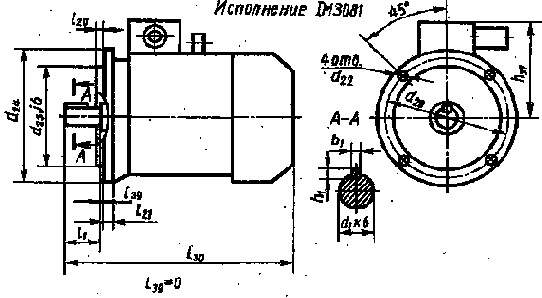

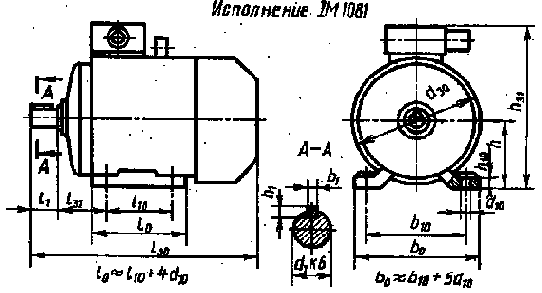

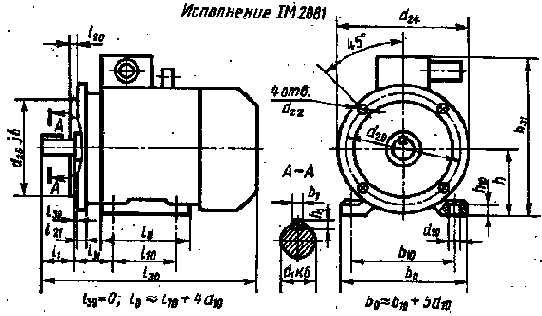

Электродвигатели серии АИР, основные размеры, мм

Электродвигатели серии АИР, основные размеры, мм

Электродвигатели серии АИР, основные размеры, мм



Электродвигатели серии АИР, основные размеры, мм



Тип двигателя

Число полюсов

Исполнение
IM1081, IM2081, IM3081 IM1081 IМ1081 и IM2081
d1 l1 l30 b1 h1 d30 l10 l31 d10 b10 h h10 h31
71А,В 2, 4, 6, 8

19 40 273 6

6

170 90 45 7 112 71 9 188
80А 22

50

297 190

100

50

10

125

80

10

205

80В 321
90L 24 337 8

7

210 125 56 140 90 11 225
100S 28

60

360 240

112 63

12

160

100

12

247

100L 391 140

112М 2, 4, 6, 8 32 80

435 10

8

246 70 190 112 285
132S 4,6,8 38

460 288

89

216

132

13

325

132М 2,4,6,8 498 178

160S 2 42 110

630

12 334

108

15

254

160

18

385

4,6,8 48 14 9 .
160М 2 42 660

12 8 210

4,6,8 48 14 9
180S 2 48 630

14 9 -375

203

121

279

180

20

448

4 55 16 10
180М 2 48 680

14 9 241

4,6,8 55 16 10
<


Тип двигателя

Число полюсов

Исполнение
IM2081 и IM3081 IM3081
l20 l21 d20 d21 d24 d25 h37
71А,В 2, 4, 6, 8

3,5

10

165

12

200

130

117
80А 125

80В
90L 4

12 215

15

250

180

135
100S 14

147

100L
112М 2, 4, 6, 8 16 265 300 230 173
132S 4,6,8 5

18

300

19

350

250

193

132М 2,4,6,8
160S 2 15

225

4,6,8
160М 2
4,6,8
180S 2 18

350

400

300

260

4
180М 2
4,6,8

Электродвигатели серии АИР, основные размеры, мм

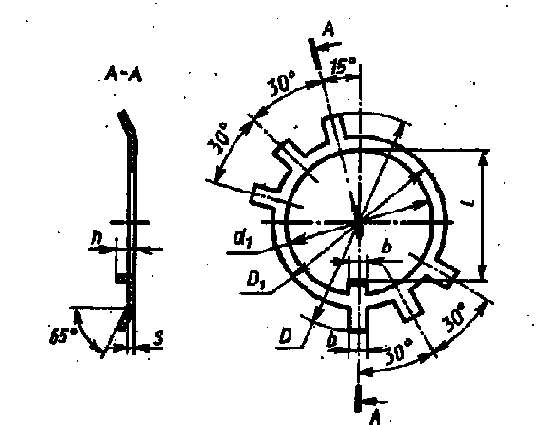

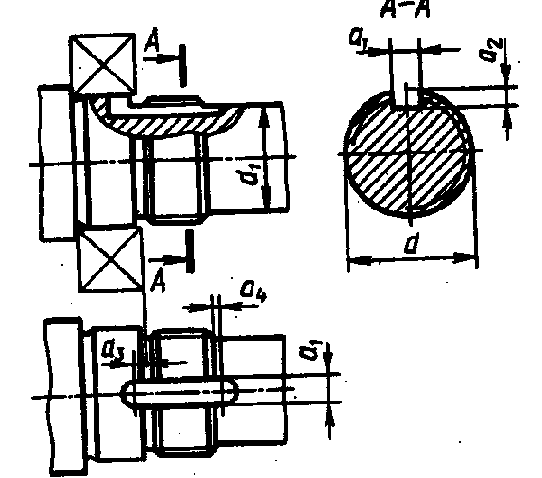

Канавка под язычок стопорной шайбы, мм

Канавка под язычок стопорной шайбы, мм

Резьба, d a1 a2 a3 a4 d1 Резьба, d a1 a2 a3 a4 d1
M20xl,5 6 2 3,5 1,0 16,5 М48х1,5 8 3 5 1,5 44,5
M22xl,5 6 2 3,5 1,0 18,5 M52xl,5 8 3 5 1,5 48,0
М24х1,5 6 2 3,5 1,0 20,5 М56х2,0 8 3 5 1,5 52,0
М27х1,5 6 3 4,0 1,5 23,5 М60х2,0 8 3 6 1,5 56,0
М30х1,5 6 3 4,0 1,5 26,5 М64х2,0 8 3 6 1,5 60,0
M33x1,5 6 3 4,0 1,5 29,5 М68х2,0 8 3 6 1,5 64,0
M36xl,5 6 3 4,0 1,5 32,5 М72х2,0 10 5 6 1,5 68,0
М39х1,5 6 3 4,0 1,5 35,5 М76х2,0 10 5 6 1,5 72,0
М42х1,5 8 3 5,0 1,5 38,5 М80х2,0 10 5 6, 2,0 75,0
М45х1,5 8 3 5,0 1,5 41,5 М85х2,0 10 5 6 2,0 80,0

Канавка под язычок стопорной шайбы, мм

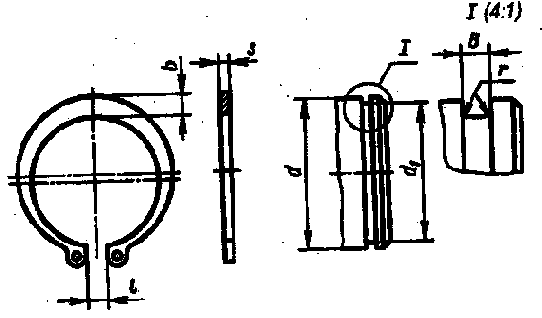

Кольца пружинные упорные плоские наружные эксцентрические (из ГОСТ 13942-86) и канавки для них, мм

Примечание:Пример обозначения кольца для вала d = 30 мм: "Кольцо 30 ГОСТ 13942-86" Кольца пружинные упорные плоские наружные эксцентрические (из ГОСТ 13942-86) и канавки для них, мм
Диаметр вала, d
Канавка Кольцо
d1 B r s b l Допускаемая осевая сила, кН
20
22
23
24
25
26
28
29
30
18,6
20,6
21,5
22,5
23.5
24,5
26,5
27,5
28,5
1,4
0,1
1,2
3,2 3 10
11
12
13
14
4 14
16
16
17
32
34
30,2
32,2
4,4 21
22
35
36
37
38
40
42
45
46
48
33
34
35
36
37,5
39,5
42,5
43,5
45,5
1,9
0,2
1,7
4,9 6 26
27
28
29
5,5 38
39
42
43
45
50
52
54
55
56
58
60
62
47
49
51
52
53
55
57
59
2,2
2
6 57
59
61
62
64
66
68
71
6,5
65
68
70
72
75
62
65
67
69
72
2,8 0,3 2,5 74
78
80
82
86
7
8

Кольца пружинные упорные плоские наружные эксцентрические (из ГОСТ 13942-86) и канавки для них, мм

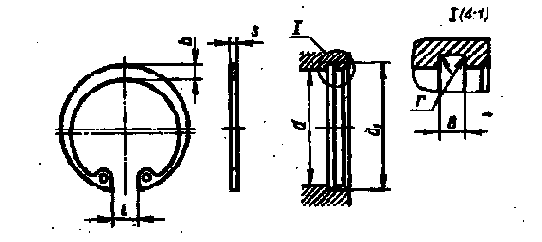

Кольца пружинные упорные плоские внутренние эксцентрические (из ГОСТ 13941-86) и канавки для них, мм

Примечание:. Пример обозначения кольца для отверстия d=50 мм: "Кольцо SO ГОСТ 13941-86" Кольца пружинные упорные плоские внутренние эксцентрические (из ГОСТ 13941-86) и канавки для них, мм
Диаметр отверстия, d Канавка Кольцо
d1 B r s b l Допускаемая осевая сила, кН
40 42,5 1,9
0,2
1,7
4,2
12
40
42 44,5 42
45 47,5 14
45
46 48,5 45
47
49,5
4,5 47
48 50,5 48
50 53 60
52 55 5,1 16
62
54 57 64
55 58 66
56 59 67
58 61 69
60 63 72
62 65 74
65 68 78
68 71 81
70
73
6,1
84
72
75
18
86
75 78 89
78 81 2,2
1
2
93
80 83,5 112
82 85,5 114
85
88,5
20 118
88 91,5 123
90 93.5 7,3
125
92 95,5 128
95 98,5 133
98 101,5 137
100 103,5 139
102 106 2,8
0,3
2,5
22
163
105 109 168
108
112
8,5 173
110 114 175
112 116 178
115 119 183
120 124 191
125
129
9,7
198
130
134
24 206

Кольца пружинные упорные плоские внутренние эксцентрические (из ГОСТ 13941-86) и канавки для них, мм

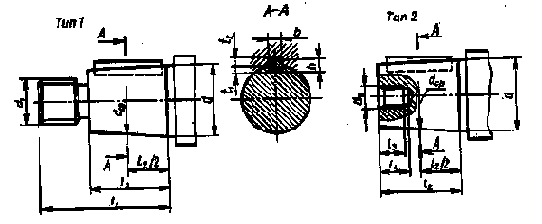

Концы валов конические (из ГОСТ 12081-72), мм

Примечания:1. Размеры l1 и l2 приведены для исполнения 1 -длинные конические концы валов.
2. На концах валов типа 1 должны быть гайки по ГОСТ 5915-70 или ГОСТ 5916-70 и стопорные шайбы - по ГОСТ 13465-77 Концы валов конические (из ГОСТ 12081-72), мм
Номинальный диаметр, d l1 l2 dср b h t1 t2 d1 d2 l3 l4
20
22
50 36 18,2
20,2
4 4 2,5 1,8 М12х 1,25 М6 9 11,3
25
28
60 42 22,9
25,9
5 5 3,0 2,3 М16х1,5 М8 14 15,7
32
36
80 58 29,1
33,1
6 6 3,5 2,8 М20х1,5 М10
М12
М12
М16
М16
М20
М20
М24
17
20
20
26
26
32
32
36
19,0
22,3
22,3
28,5
28,5
35,0
35,0
39,3
40
45
50
56
110
82
35,9
40,9
45,9
51,9
57,75
65,75
73,5
83,5
10
12
12
14
16
18
20
22
8
8
8
9
10
11
12
14
5,0 3,3 М24х2
М30х2
МЗ6х3
МЗ6х3
М42х3
М48хЗ
М56х4
М64х4
5,5
6,0
7,0
7,5
9,0
3,8
4,3
4,4
4,9
5,4
63
71
140 105
80
90
170 130 М30 44 47,9

Концы валов конические (из ГОСТ 12081-72), мм

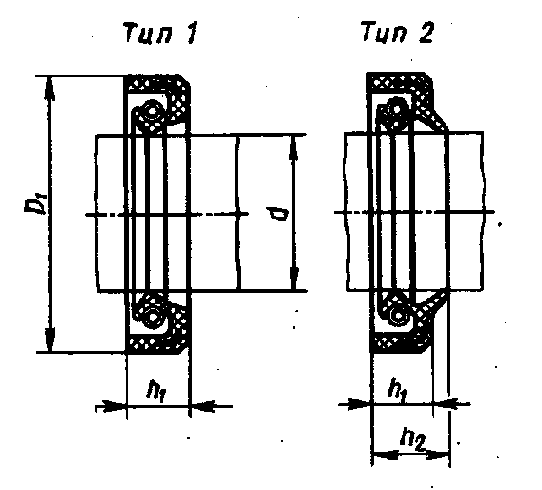

Манжеты резиновые армшрованные для валов (из ГОСТ 8752-79), мм

Примечание:Пример обозначения манжеты типа 1 для вала диаметром d= 50 мм с наружным диаметром D1 = 70 мм из резины 3 группы (на основе нитрильного синтетического каучука): "Манжета 1-50х 70-3 ГОСТ 8752-79" Манжеты резиновые армшрованные для валов (из ГОСТ 8752-79), мм
Диаметр вала, d
D1 h1 h2 Диаметр вала, d
D1 h1 h2
1-й ряд 2-й ряд 1-й и 2-й ряды 1-й ряд 2-й ряд 1-й и 2-й ряды
20 40
35
37
38
8
12
42 62 65
68
10 14
44 62
20 42 10 14 44 65 10
14
21 37
42
8
10
12
14
45 65 62
70
22
35
42
8 12 48 70 65
72
10
14 72
24 42
45
50 72
75
25
42
40
45
45
8
10
12
14
80 12 16
52 75 72 10 14
26
45
40 8 12 80 12 16
47 10
14
55 80 75 10 14
28

45 82 12 16
47
56 10 14
50
58 75
30
52
45
47
50
82 12 16
60 85 80
82
10
14
32 58
45 50 62

80
82
85
90
35
47
50
55
57
12 16
63 65 90 95 10 14
36
52
55
67 90 12
16
68

90
95
38
55
60
62
70 95 100 10
14
71 95
40
60
55
58
62
75
100
102 12 16

Манжеты резиновые армшрованные для валов (из ГОСТ 8752-79), мм

Нормальные линейные размеры, мм (из ГОСТ 6636-69)

Примечание: под косой чертой приведены размеры посадочных мест для подшипников качения.
3,2 5,6 10 18 32 56 100 180 320 560
3,4 6,0 10,5 19 34/35 60/62 105 190 340 600
3,6 6,3 11 20 36 63/65 110 200 360 630
3,8 6,7 11,5 21 38 67/70 120 210 380 670
4,0 7,1 12 22 40 71/72 125 220 400 710
4,2 7,5 13 24 42 75 130 240 420 750
4,5 8,0 14 25 45/47 80 140 250 450 800
4,8 8,5 15 26 48 85 150 260 480 850
5,0 9,0 16 28 50/52 90 160 280 500 900
5,3 9,5 17 30 53/55 95 170 300 530 950

Нормальные линейные размеры, мм (из ГОСТ 6636-69)

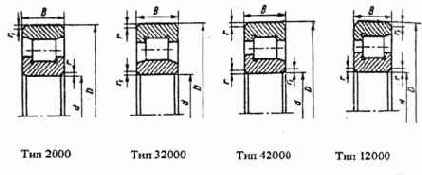

Подшипники радиальные с короткими роликами (ГОСТ 8328-75).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
Подшипники радиальные с короткими роликами (ГОСТ 8328-75).
Размеры, мм Cr,
кН
Cor
кН
n*10-3
мин-1
Обозначение подшипников
d
D
В
r
r1 2000
12000
32000
42000
20
42
12
1,0
0,5
8,8
9,0
16,0/20,0
2104
-
-
-
30
55
13
м
08
179
15,0
170/15,0
-
-
32106
-
35
62
14
1,5
0,8
21,6
23,0
10,0/13,0
2107
-
32107*
-
40
68
15
1,5
1,0
25,1
28.0
9,5/12,0
-
-
32108*
-
45
75
16
1,5
1,0
31,4
33,5
9,0/11,0
-
-
32109
-
50
80
16
1,5
1,0
30,8
33,5
8,5/10,0
2110
-
32110
-
55
90
18
2,0
1,5
34,7
45,0
7,5/9,0
2111
-
32111
-
65
100
18
2,0
1,5
38,0
50,5
6,3/7,5
2113
-
32113
-
70
110
20
2,0
1,5
56,1
69,0
6,0/7,0
-
-
32114
-
75
115
20
2,0
1,5
58,3
74,5
5,6/6,7
-
12115
32115
-
80
125
22
2,0
1,5
66.0
84,0
5,3/6,3
-
-
32116
-
85
130
22
2,0
1.5
68,2
89,0
5,0/6,0
-
-
32117*
-
90
140
24
2,5
2,0
80,9
107,9
4,8/5,6
-
-
32118
-
95
145
24
2,5
2,0
84,2
112,0
4,5/5,0
-
-
32119
-
20
47
14
1,5
1,0
14,7
13,0
15/18
2204
12204
32204
42204
25
52
15
1,5
1,0
16,8
15,5
12/15
2205
-
32205
-
25
52
15
1,5
1,0
28,6
27,0
12/15
-
-
-
42205А
30
62
16
1,5
1,0
22,4
21,5
10/13
2206
-
32206
42206
35
72
17
2,0
1,0
31,9
31,5
9,0/1 1
2207
12207
32207
42207
40
80
18
2;0
2,0
41,8
43,0
8,5/10
2208
12208
32208
42208
45
85
19
20
70
440
46,0
7 5/9,0
2209
-
32209
42209
50
90
20
2,0
2,0
45,7
49,5
7,0/8,5
2210
12210
32210
42210
55
100
21
2,5
2,0
56,1
61,5
6,3/7,5
2211
12211
32211
42211
60
110
22
2,5
2,5
64,4
77,5
5,6/6,7
2232
12212
32212
42212
65
120
23
2,5
2,5
76,5
86,0
5,3/6,3
2213
12213
32213
42213
70
125
24
2,5
2,5
79,2
92,0
5,0/6,0
2214
12214
32214
42214
75
130
25
2,5
2,5
91,3
114
4,8/5,6
2215
-
32215
42215
80
НО
26
3,0
3,0
106
123
4,5/5,3
2216
-
32216
42216
85
150
28
3,0
3,0
119
141
4,3/5,0
2217
-
-
42217
90
КО
30
3,5
3,5
142
190
3,8/4,5
2218
12218
32218
42218
25
62
17
2,0
2,0
28,6
24,6
9,5/12
2305
-
32305*
-
25
62
17
2,0
2,0
40,2
36,5
9,5/12
-
-
-
42305А
30
72
19
2,0
2,0
36,9
32,5
8,5/10
2306
-
32306
42306
35
80
21
2,5
2,0
44,6
44,0
8/9,5
2307
12307
2307*
42307
40
90
23
2,5
2,5
56,1
53
6,7/8,0
2308
12308
32308
-
40
90
23
2,5
2,5
80,5
78
6,7/8,0
-
-
-
42308А
45
100
25
2,5
2,5
72,1
68,0
6,3/7,5
2309
12309
32309
42309
50
110
27
3,0
3,0
88
85
5,6/6,7
2310
12310
-
-
50
110
27
3,0
3,0
110
104,3
5,6/6,7
-
-
323 10А
42310А
55
120
29
3,0
3,0
102
109,5
5,0/6,0
2311
12311
3231!
4231 1
60
130
31
3,5
3,5
123
125
4,8/5,6
2312
12312
-
42312
65
140
33
3,5
3,5
138
139
4,5/5,3
2313
-
32313
42313
70
150
35
3,5
3,5
151
167
4,0/4,8
2314
-
32314
42314
75
160
37
3,5
3,5
183
182
4,5/5,3
2315
12315
32315
42315
80
170
39
3,5
3,5
190
205
3,6/4,3
2316
12316
32316
42316
85
180
41
4,0
4,0
212
239
3,4/4,0
2317
-
32317
42317
90
190
43
4,0
4,0
242
262
3,2/3,8
2318
12318
32318
42318
45
120
29
3,0
3,0
106
109
5,6/6,7
-
-
12409*
42409
50
130
31
3,5
3,5
130
122,5
5,0/6,0
-
12410
32410
42410
55
140
33
3,5
3,5
142
135,5
4,8/5,6
2411
-
-
42411
60
150
35
3,5
3.5
168
166
4,3/5,0
-
-
32412
42412
65
160
37
3,5'
3,5
183
199
4,0/4,8
2413
-
32413
42413
70
180
42
4,0
4,0
229
255,5
3,6/4,3
-
-
32414
-
75
190
45
4,0
4,0
264
271,5
3,4/4,0
-
-
-
42415
80
200
48
4,0
4,0
303
314
3,2/3,8
2416
12416
32416
-
85
210
52
5,0
5,0
319
357,5
3,0/3,6
-
-
32417
42417
90
225
54
5,0
5,0
385
408
2,8/3,4
-
12418
32418
-
25
52
18
1,5
1,0
22,9
23,0
11/14
2505
-
32505*
42505
30
62
20
1,5
1,0
31,9
34^0
9,5/12
-
-
32506
42506
35
72
23
2,0
1,0
47,3
52,5
8,5/10
-
-
32507
42507
35
72
23
2,0
1,0
59,4
63,0
8,5/10
-
12507А
-
-
40
80
23
20
?0
^6 1
63,0
7 5/9,0
-
-
32508
-
45
85
23
2,0
2,0
59,4
68,5
7,0/8,5
-
-
32509*
-
50
90
23
20
2,0
677
73,0
6 3/7,5
-
-
32510*
-
55
100
25
2,5
2,0
73,7
86,5
6,0/7,0
-
-
32511
42511*
60
110
28
2,5
2,5
93,5
123
5,3/6,3
-
-
32512
-
65
120
31
2,5
2,5
110
138
4,8/5,6
-
-
32513
-
70
125
31
2,5
2,5
117
147,5
4,8/5,6
-
-
32514*
-
70
125
31
2,5
2,5
154
193,5
4,8/5,6
-
2514А*
-
-
75
130
31
2,5
2,5
125
159
4,5/5,3
-
-
32515*
-
80
140
33
3,0
3,0
147
208
4,0/4,8
-
-
32516
42516
85
150
36
3,0
3,0
168
220,5
3,8/4,5
-
-
32517*
-
90
160
40
3,0
3,0
194
271,5
3,6/4,3
-
-
32518
-
95
170
43
3,5
3,5
229
307,5
3,4/4,0
-
-
32519*
-
25
62
24
2,0
2,0
41,8
40,0
9,0/1 1
-
12605
32605
-
30
72
27
2,0
2,0
51,1
47,5
8,0/9,5
-
-
-
42606
35
80
31
2,5
2,0
58,3
62,0
7,0/8,5
-
-
32607
42607
40
90
33
2,5.
2,5
80,9
83,5
6,3/7,5
-
-
32608
-
45
100
36
2,5
2,5
96,8
109,5
5,6/6,7
2609
12609
32609
42609
50
110
40
3,0
3,0
121
131
5,0/6,0
-
-
32610
-
55
120
43
3,0
3,0
138
160,5
4,8/5,6
2611
-
32611*
-
60
130
46
3,5
3,5
168
186,5
4,3/5,0
2612
-
32612
42612
65
140
48
3,5
3,5
190
211,5
4,0/4,8
-
12613
32613
42613
70
150
51
3,5
3,5
212
262
3,8/4,5
2614
-
32614
42614
75
160
55
3,5
3,5
260
328
3,4/4,0
2615
-
32615
42615
80
170
58
3,5
3,5
275
328
3,2/3,8
-
-
32616
42616
85
180
60
4,0
4,0
297
377
3,0/3,6
-
-
32617
-
90
190
64
4,0
4,0
330
393,5
2,8/3/4
-
-
32618
42618






Подшипники радиальные с короткими роликами (ГОСТ 8328-75).

Подшипники роликовые игольчатые однорядные (ГОСТ 4657 - 82).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
Подшипники роликовые игольчатые однорядные (ГОСТ 4657 - 82).
Размеры, мм Cr,
кН
Cor
кН
n*10-3
мин-1
Обозначение
d D В r
17 35 18 0,5 27,0 35,2 6,7/8,5 4074103
20 42 22 1,0 31,7 61,5 6,3/8,0 4074104
25 47 22 1,0 35,0 73,2 5,0/6,3 4074105
30 55 25 1,5 46,8 99,4 4,5/5,6 4074106
35 62 27 1,5 52,1 128,0 4,0/5,0 4074107
40 68 28 1,5 57,9 142,1 3,4/4,3 4074108
45 75 30 1,5 58,8 178,5 3,2/4,0 4074109
50 80 30 1,5 63,0 188,5 2,6/3,2 4074110
55 90 35 2,0 76,7 232,2 2,6/3,2 4074111
60 95 35 2.0 80,4 246,7 2,2/2,8 4074112
65 100 35 2,0 84,5 262,0 2,0/2,6 4074113
70 110 40 2,0 110 368,6 l,8/2,2 4074114
75 115 40 2,0 115 381,3 l,6/2,0 4074115
80 125 45 2,0 120,8 410,5 1,3/1,6 4074116
85 130 45 2,0 124,7 427,7 I.3/l,6 4074117
20 37 30 0,5 33,5 51,0 95/15 4074904
25 42 17 05 26,3 49,8 5,0/6,3 4074905
35 55 20 1,0 39,0 81,1 4,0/5,0 407^1907
60 85 25 1,5 60,8 168,5 3,2/4,0 4074912
65 90 25 1,5 73,1 189,2 2,5/3,2 4074913
75 105 30 1,5 100 259 2,2/2,8 4074915
80 110 30 1,5 83 272,8 2,2/2,8 4074916
85 120 35 2,0 110 365,2 2,0/2,6 4074917
90 125 35 2,0 114,4 391,8 2,0/2,6 4074918
95 130 35 2,0 1I6,6 406,7 1,8/2,2 4074919
100 140 40 2,0 127,0 486,5 l,6/2,0 4074920
20 32 16 0,5 14,5 22,3 10/16 6244804
20 37 30 0,5 33,5 51,0 9,5/15 6244904
25 42 30 0,5 36,6 59,0 8,5/13 6244905
30 47 17 0,5 23,2 35,5 7,5/11 4244906*
45 68 22 1,0 41,5 73,0 5,3/7,5 4244909*
50 72 22 1.0 43,0 80,0 5,0/7,0 4244910
55 80 25 1,5 56,0 100 4.5/6,3 4244911*
70 100 30 1,5 78,0 156 3,6/5,0 4244914






Подшипники роликовые игольчатые однорядные (ГОСТ 4657 - 82).

Подшипники роликовые конические однорядные с упорным бортом на наружном кольце (из ГОСТ 27365-87).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
Подшипники роликовые конические однорядные с упорным бортом на наружном кольце (из ГОСТ 27365-87).
Размеры, мм Cr,
кН
Cor,
кН
e n*10-3,
мин-1
Обозначение
d D D1 T b c H h r r1
15 35 38 11,75 11 9 5,25 2,5 1,0 0,3 10,5 10,7 0,45 10/14 67202
17 40 44 13,25 12 11 4,75 2,5 1.5 0,5 14,0 15,8 0.31 9/13 67203
20 47 51 15,25 14 12 6,25 3,0 1,5 0,5 27,5 28 0,35 8/11 67204А
35 72 77 18,25 17 15 7,25 4,0 2,0 0,8 38,5 45,7 0,37 5,3/6,7 67207
40 80 85 19,75 20 16 7,75 4,0 2,0 0,8 46,5 57,1 0,38 4,8/6,3 67208
50 90 96 24,75 24 20 9,25 4,5 2,0 0,8 82,5 100 0,43 4,3/5,6 67510А
60 ПО 117 29,75 28 24 10,75 5,0 2,5 0,8 125 160 0,40 3,4/4,5 67512А
65 120 127 32,75 31 27 11,75 6,0 2,5 0,8 119 172,3 0,37 2,8/3,8 67513

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
Подшипники роликовые конические однорядные с упорным бортом на наружном кольце (из ГОСТ 27365-87).
Размеры, мм Cr,
кН
Cor,
кН
e n*10-3,
мин-1
Обозначение
d D D1 T b c H h r r1
15 35 38 11,75 11 9 5,25 2,5 1,0 0,3 10,5 10,7 0,45 10/14 67202
17 40 44 13,25 12 11 4,75 2,5 1.5 0,5 14,0 15,8 0.31 9/13 67203
20 47 51 15,25 14 12 6,25 3,0 1,5 0,5 27,5 28 0,35 8/11 67204А
35 72 77 18,25 17 15 7,25 4,0 2,0 0,8 38,5 45,7 0,37 5,3/6,7 67207
40 80 85 19,75 20 16 7,75 4,0 2,0 0,8 46,5 57,1 0,38 4,8/6,3 67208
50 90 96 24,75 24 20 9,25 4,5 2,0 0,8 82,5 100 0,43 4,3/5,6 67510А
60 ПО 117 29,75 28 24 10,75 5,0 2,5 0,8 125 160 0,40 3,4/4,5 67512А
65 120 127 32,75 31 27 11,75 6,0 2,5 0,8 119 172,3 0,37 2,8/3,8 67513


Подшипники роликовые конические радиально-упорные двухрядные (из ГОСТ 6364-8).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
Подшипники роликовые конические радиально-упорные двухрядные (из ГОСТ 6364-8).
Размеры, мм
Cr,
Кн
Cor,
кН
e n*10-3,
мин-1
Обозначение
d D C T r r1
30
62
41
50
1,5
0,5
61,0
94,9
0,36
5,0/6,3
97506
35
72
46
55
2,0
0,8
90,9
141,0
0,35
4,0/5,0
97507
40
80
45
55
2,0
0,8
96,0
154,7
0,38
4,0/5,0
97508
45
85
45
55
2,0
0,8
100
146,8
0,42
4,0/5,0
97509
50
90
45
55
2,0
0,8
105
188,1
0,42
3,2/4,0
97510
55
100
48
60
2,5
0,8
156,4
211,0
0,36
3,2/4,0
97511М
60
ПО
55
65
2,5
0,8
214,3
320,0
0,39
2,8/3,6
97512А
70
125
62
75
2,5
0,8
210,0
351,6
0,39
2,6/3,2
97514
75
130
62
75
2,5
0,8
220,0
369,2
0,41
2,6/3,2
97515
80
140
65
80
3,0
1,0
320,6
450,0
0,40
2,2/2,8
97516А
90
160
78
96
3,0
1,0
320,0
588,9
0,39
2,0/2,6
97518
95
170
90
108
3,5
1,2
390,0
773,5
0,38
1,8/2,4
97519
100
180
92
112
3,5
1,2
547,0
880,0
0,40
1,7/2,2
97520

Подшипники роликовые конические радиально-упорные двухрядные (из ГОСТ 6364-8).

Подшипники роликовые конические

ВНИМАНИЕ!!! Таблица состоит из двух частей: правой и левой! Убедитесь, что Вы просмотрели обе!
Примечания: 1. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
2. Обозначения установочных размеров d1, D1, a1 и а2 см. разд. 1.12
Правая часть
d,
мм
Cr,
кН
Cor,
кН
e
n*10-3,
мин-1
Обозначение
20
24,2
27,0
0,37
8,5/1,2
2007104А
25
27,0
32,5
0,43
8,0/11,0
2007105А
30
35,8
44,0
0,43
6,7/9,0
2007106А
35
32,0
42,4
0,27
6,0/8,0
2007107
40
52,8
71,0
0,37
5,3/7,0
2007108А
45
44,0
64,4
0,30
4,8/6,3
2007109
50
60,5
88,0
0,43
4,5/6,0
2007110А*
55
57,0
83,3
0,33
4,0/5,3
2007111
60
82,5
122,0
0,43
3,8/5,0
2007 112А
65
61,0
118,9
0,38
3,4/4,5
2007113
70
77,6
132,0
0,28
3,2/4,3
2007114
75
78,3
138,3
0,30
3,0/4,3
2007115
80
102,0
171,5
0,34
2,6/3,6
2007116
85
140,0
224,0
0,44
2,6/3,6
2007117А
90
168,0
270,0
0,43
2,2/3,2
2007118А
95
149,5
212,l
0,36
2,2/3,2
2007119М
65
45
83,9
0,35
3,8/5,0
2007913А
75
49
99,5
0,42
3,2/4,3
2007915
15
10,5
10,7
0,45
10/14
7202
17
19,0
18,6
0,35
9,0/13
7203А
20
27,5
28,0
0,35
8,0/l 1
7204А
25
30,8
33,5
0,37
7,5/10
7205А
30
40,2
44,0
0,37
6,3/8,5
7206А
35
51,2
56,0
0,37
5,3/7,0
7207А
40
61,6
68,0
0,37
4,8/6,3
7208А
45
50
58,0
0,41
4,5/6,0
7209
50
76,5
91,5
0,43
4,3/5,6
7210А
55
65
80,9
0,41
3,8/5,0
7211
60
99
114
0,40
3,4/4,5
7212А
70
125
156
0,43
3,0/4,0
7214А
75
107
147,7
0,39
2,8/3,8
7213
80
151
183
0,43
2,4/3,4
7216А
85
176
220
0,43
2,2/3,2
7217А
90
194
245
0,43
2,0/3,0
7218А
95
193,2
230,3
0,41
1,9/2,8
7219М
1оо
185
256,7
0,40
l,9/2,8
7220
85
100
128,6
0,25
2,6/3,6
3007117М
25
47,3
56
0,35
6,7/9
3007205
50
114
160
0,40
3,8/5
3007210А
75
209
300
0,43
2,4/3,4
3007215А*
20
34,1
32,5
0,30
8/11
7304А
. 25
44,6
43
0,30
6,7/9
7305А
30
43
49,0
0,34
5,6/7,5
7306
35
72,1
73,5
0.31
5,0/6,7
7307А
40
91,4
102
0,35
4.3/5,6
7308А
45
83
99,7
0,28
4,0/5,3
7309
50
125
140
0.35
3,6/4,8
7310А
55
142
163
0.35
3,2/4,3
7311А
60
128
160,4
0,30
3,0/4,0
7312
6S
194
228
0,30
2,6/3,6
7313А
70
220
260
0,35
2,4/3,4
7314А
75
246
290
0,35
2,2/3,2
7315А
85
230
324,1
0,31
1,9/2,8
7317
90
330
400
0,35
l,8/2,6
7318А
100
290
448,7
0,318
1,7/2,4
7320
30
36,6
47,5
0,36
6,3/8,5
7506
35
53
70,3
0,35
5,3/7,0
7507
40
56
77,4
0,38
4,8/6,3
7508
45
60
80,9
0,42
4,5/6,0
7509
50
82,5
100
0,43
4,3/5,6
7510А
55
106
129
0,40
3,8/5,0
7511А
60
125
160
0,40
3,4/4,5
751 2А
65 119 172,3 0,37 3,0/4,0 7513
70 125 177,6 0.39 2,8/3,8 7514
75 161 212 0,43 2,6/3,6 7515А
80 187 245 0,43 2,4/3,4 7516А
85 212 285 0,43 2,2/3,2 7517А
90 251 340 0,43 2,0/3,0 7518А
95 230 395,6 0,38 1,9/2,8 7519
100 319 440 0,43 1,8/2,6 7520А
20 31,5 37 0,30 7,5/10,0 7604
25 60,5 63 0,30 6,0/8,0 7605А
30 76,5 85 0,31 5,3/7,0 7606А
35 95,2 106 0,31 4,8/6,3 7607А
40 123 150 0,35 4,3/5,6 7608А
45 140 170 0,35 3,6/4,8 7609А
50 172 212 0,35 3,2/4,3 7610AM
55 198 250 0,35 3,0/4,0 7611А
60 229 290 0,35 2,6/3,6 7612А
65 264 335 0,35 2,4/3,4 7613А
70 297 380 0,35 2,2/3,2 7614А
75 336 440 0,35 2,0/3,0 7615А
90 457 610 0,35 1,7/2,4 7618А
100 572 780 0,35 1,6/2,2 7620А
Подшипники с большим углом конуса (15 - 29о)
30 35 43 0,72 5,0/6,3 27306
40 78,2 91,9 0,83 4,0/5,3 27308А
50 106 120 0,83 3,2/4,3 27310НА
55 92 123 0,81 2,8/3.8 27311
60 105 138 0,70 2,6/3,6 27312
65 190 240,4 0,83 2,6/3,6 27313А1
75 150 205,2 0,83 1,8/2,6 27315
85 180 287,8 0,76 1,7/2,4 27317
25 38 40 0,83 5,6/7,5 1027305А
35 61,6 67 0,83 4,5/6,0 1027307А
70 187 220 0,83 2,0/3,0 1027314А






Подшипники роликовые конические

Подшипники роликовые радиальные

Примечания: 1. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
2. Подшипники типа 113000 имеют посадочное отверстие на вал с конусностью 1:12 (наименьший размер диаметра отверстия равен d)
Подшипники роликовые радиальные
Размеры, мм Cr,
кН
Cor
кН
e n*10-3
мин-1
Обозначение
d
D
В
r
53000, 3000 1130001
75
160
37
2,1
235
300
0,35
2,4/3,2
533 15Н
-
80
140
33
3,0
176
228
0,23
2,8/3,6
53516
-
90
160
40
3,0
253
340
0,25
2,2/3,O
53518
-
95
170
43
3,5
282
375
0,25
2,2/3,0
53519
-
100
180
46
3,5
311
415
0,25
2,0/2,8
53520
-
40
90
33
2,5
115
122
0,40
4,3/5,3
53608
-
50
110
40
3,0
176
200
0,39
3,4/4,3
53610
-
55
120
43
3,0
199
232
0,38
3,0/3,8
53611
-
60
130
46
3,5
235
280
0,38
2,8/3,6
53612
-
70
150
51
3,5
311
380
0,37
2,2/3,0
536 14Н
-
75
160
55
3,5
345
430
0,36
2,0/2,8
53615
-
80
170
58
3,5
374
455
0,36
1,9/2,6
53616
-
90
190
64
4,0
477
610
0,36
l,8/2,4
53618Н
-
95
200
67
4,0
518
670
0,35
1,7/2,2
53619
-
100
215
73
4,0
610
800
0,35
1,7/2,2
53620
-
40
80
23
2,0
68,4
73,3
0,32
4,5/5,6
3508Н
-
45
85
23
2,0
76,8
77,0
0,29
4,3/5,3
3509
-
70
125
31
2,5
158,4
206,4
0,2
2,6/3,4
3514
-
80
140
33
3,0
192
259,6
0,25
2,2/3,0
3516
113516
85
150
36
3,0
219,6
286
0,25
2,0/2,8
3517
113517
90
160
40
3,0
259,2
349,8
0,27
1,9/2,6
3518
113518
95
170
43
3,5
294
374
0,27
1,9/2,6
3519
-
100
180
46
3,5
330
466,4
0,27
1,8/2,4
3520
113520
40
90
33
2,5
115,9
132,4
0,42
4,3/5,3
3608
113608
45
100
36
2,5
139,1
152,6
0,41
3,8/4,8
3609
-
50
110
40
3,0
173
206
0,42
3,4/4,3
3610
-
55
120
43
3,0
207,4
240,7
0,41
3,0/3,8
3611
-
60
130
46
3,5
239,1
261,1
0,40
2,8/3,6
3612
-
65
140
48
3,5
268,4
289,7
0,37
2,4/3,2
3613
-
70
150
51
3,5
329,4
369,2
0,37
2,2/3,0
3614
-
75
160
55
3,5
366
422,3
0,38
2,0/2,8
3615
113615
80
170
58
3,5
392,0
480
0,36
1,9/2,6
3616Н
113616
85
180
60
4,0
397
481
0,37
1,8/2,4
3617
-
90
190
64
4,0
445,3
550,8
0,47
1,8/2,4
3618
-
100
215
73
4,0
580
713
0,37
l,7/2,2
3620Н
-






Подшипники роликовые радиальные

Подшипники шариковые радиально-упорные

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
Подшипники шариковые радиально-упорные
Размеры, мм
Cr,
kH
Cor
kH
n*10-3
мин -1
Обозначение
d
D
В
r
95
145
24
2,5
86,8
65.1
5,0/6,3
176119
40
80
18
2,0
47,8
26,6
10/13
176208
55
100
21
2,5
65,4
38,6
8,5/10
176211
60
110
22
2,5
75,4
43,5
7,5/9,5
176212
75
130
25
2,5
101,9
65,9
6,3/8,0
176215
90
160
30
3,0
144,3
92,7
5,0/6,3
176218
100
180
34
3,5
184,6
120,6
4,0/5,0
176220
17
47
14
1,3
20,9
8,5
16/20
176303
20
52
15
2,0
23,1
10,0
14/18
176304
25
62
17
2,0
32,5
14,5
13/16
176305
35
80
21
2,5
52,0
25,0
10/13
176307
40
90
23
2,5
61,4
30,1
8,0/10
176308
45
100
25
2,5
79,8
41,1
8,0/10
176309
50
110
27
3,0
93,3
48,8
6,3/8,0
176310
55
120
29
3,0
107,6
57,3
6,0/7,5
176311
65
140
33
3,5
146,9
83,8
5,0/6,3
176313
85
180
41
4,0
211,9
137,4
3,2/4,0
176317
100
215
47
4,0
276,9
149
2,8/3,6
176320
15
32
9
0,5
7,2
J.25
30/36
126102
40
68
15
1,5
22,1
46
10/13
126108
70
ПО
20
2,0
59,9
41,2
7,5/9,0
126114
95
145
24
2,5
86,8
6S,1
5,0/6,3
126119
45
85
19
2,0
50,3
28,3
9,5/12
126209
50
90
20
2,0
52,8
30,5
8,5/1 1
126210
55
100
21
2,5
65,4
38,6
8,0/10
126211
60
ПО
22
2,5
75,4
44,2
7,5/9,5
126212
65
120
23
2,5
78,0
50,6
7,0/9,0
126213
75
130
25
2,5
101,9
65,9
6,3/8,0
126215
90
160
30
3,0
144,3
93,3
5,0/6,3
126218
100
180
34
3,5
184,6
121,9
4,0/5,0
126220

Примечание: 1. Комплекты подшипников, сдвоенных по схемам О, X и Т, обозначают добавлением слева к обозначению однорядного подшипника соответственно цифр 2, 3 и 4. Например, комплект из двух подшипников 36108К, сдвоенных по схеме О, имеет обозначение 236108К. Характеристики комплектов сдвоенных подшипников см. в разделе 1.15 методичке под редакцией Фомина М. В.
2. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
Подшипники шариковые радиально-упорные
Размеры, мм Cr,
kH
Cor
kH
n*10-3
мин-1
Обозначение Схемы сдвоенных подшипников
d D B r r1
а =15°
17 35 10 0,5 0,3 6,76 3,6 36/48 36103К Т
20 42 12 0 0,5 8,72 5,2 30/40 36104К О,Х,Т
25 47 12 0 0,5 9,56 6,3 26/36 36105К. O,T*
30 55 13 0,5 0,8 14,3 8,65 22/32 36106К O
35 62 14 0,5 0,8 15,6 10,6 20/28 36I07K O,T
40 68 15 0,5 0,8 16,8 12,2 18/25 36108К. O,T
45 75 16 0,5 0,8 23,2 16 16/22 36109К O,T
50 80 16 0,5 0,8 24,5 18,3 15/20 361 10К T*
55 90 18 2 0 34 25 13/18 361ПК O,T
60 95 18 2 0 35,5 26,5 12/17 36112К O,T *
65 100 18 2 0 36 28,5 11/16 36113К O*,T
70 110 20 2 0 46,8 36 10/16 36114К* O,T*
75 115 20 2 0 45,5 39 10/15 36115К* О
80 125 22 2,6 0 58 48 9,0/13 36116К* T*
90 140 24 2,5 0,2 72 60 7,5/11 36118К O*,T
17 40 12 1.0 0,5 9,23 4,65 34/45 36203К О,Х,Т
25 52 15 1,5 0,8 13,5 8 24/34 36205К O
30 62 16 1,5 0,8 24,2 12 20/30 36206К T
35 72 17 2 0 39,1 15.6 18/26 36207К O
40 80 18 2 0 41 20.0 16/22 36208К. O,T
45 85 19 2 0 42,3 25 15/20 36209К O,T
50 90 20 2 0 35,5 28,5 14/19 36210К -
55 100 21 2,5 0,2 55,3 39.1 12/17 36211К -
80 140 26 93,0 0,5 93 76,9 8,0/12 36216К -
а =12°
20
47
14
1,5
0,8
15,40
9,00
22/30
36204
О
30
62
16
1,5
0,8
22,0
14,1
16/22
36206
0
40
80
18
2,0
1,0 38,9 26,1 12/17 36208 X
50 90 20 2,0 1,0 43,2 31,7 10/14 36210 O
60 ПО 22 2,5 ,2 61,5 46,2 8,5/12 36212 Т
65 120 23 2,5 ,2 70,4 54,8 8,0/1 1 36213 Т
70 125 24 2,5 ,2 80,2 64,4 7,5/10 36214 O,T
75 130 25 2,5 ,2 80,0 67,6 7,1/9,5 36215 T
85 150 28 3,0 ,5 104,0 86,4 6,3/8,5 36217 O
90 160 30 3,0 ,5 118,0 97,5 5,8/8 36218 -
95 170 32 3,5 2,0 134,0 111,6 5,4/7,5 36219 O
17 47 14 1,5 0,8 15,9 8,05 12/17 36303* -
40 90 23 2,5 1,2 53,9 36,0 11/15 36308 -
90 190 43 4,0 2.0 174,2 146,4 5,0/7,1 36318 -
а = 25°
40 68 15 1,5 0,8 15,9 11,6 15/20 46108К O
45 75 16 1,5 0,8 22,0 15,3 14/19 46109К O*
50 80 16 1,5 0,8 23,2 19,6 13/18 46110К O
55
90 18 2,0 1,0 32,5 23,6 11/16 46111К O
60
95 18 2,0 1,0 33,5 25,5 11/16 46112К O*
65 100 18 2,0 1,0 34,0 27,5 10/15 46113К O
70
ПО 20 2,0 1,0 44,0 34,5 9,0/13 46114К O
75 115 20 2,0 1,0 44,0 38,2 8,5/12 46115К O
80 125 22 2,0 1,0 56,0 45,5 8,0/11 46116К -
90 140 24 2,5 1,2 68,0 57,0 7,0/10 46118К -
а = 26°
30 55 13 1,5 0,8 14,5 10,1 11/14 46106 -
35 62 14 1,5 0,8 18,1 12,9 9,5/12 46107* -
40 68 15 1,5 0,8 18,9 14,1 9,0/1 1 46108 -
45 75 16 1,5 0,8 27,6 17,2 8,0/' 0 46109 -
50 80 16 1,5 0,8 27,1 22,4 7,0/9,0 46110* -
55 90 18 2,0 1,0 32,6 24,8 6,3/8,5 46111 -
60 95 18 2,0 1,0 37,4 31,1 6,0/7,5 46112 -
70 110 20 2,0 1,0 46,1 36,5 5,0/6,7 46114 -
75 115 20 2,0 1,0 47,3 42,8 4,8/6,3 46115 -
80 125 22 2,0 1,0 59,2 52 4,3/6,0 46116 -
85 130 22 2,0 1,0 57,4 54,1 4,3/5,6 46117 -
90 140 24 2,5 1,2 68.0 57,0 3,8/5,3 46118 -
20 47 14 1,5 0,8 12,5 8,8 13/18 46204 О*
25 52 15 1,5 0,8 13,7 9,6 12/15 46205 X
30 62 16 1,5 0,8 21,9 13,8 10/13 46206 X
35 72 17 2,0 1,0 29,0 19,3 9,0/1 1 46207 T
40 80 18 2,0 1,0 36,8 25,5 8,0/10 46208 T
45 85 19 2,0 1,0 38,7 27,1 7,0/9,0 46209 T
50 90 20 2,0 1,0 40,6 29,3 6,3/8,5 46210 T
55 100 21 2,5 1,2 50,3 37,1 6,0/7,5 46211 Т
60 110 22 2,5 1,2 60,8 44,0 5.3/7,1 46212 T
65 140 33 3,5 2,0 113,0 83,1 4,3/5,8 46213 T
75 130 25 2,5 1,2 78,4 63,3 4,3/5,8 46215 T
80 140 26 3,0 1,5 88,4 75,3 4/5,4,0 46216 О
85 150 28 3,0 1,5 98,0 81,0 3,8/5,0 46217 -
90 160 30 3,0 1,5 114,0 89,7 3,6/4,8 46218 -
17 47 14 1,5 0,8 16,1 8,20 14/19 46303 O
20 52 15 2,0 1,0 17,8 9,9 12/17 46304 -
25 62 17 2,0 1,0 26,9 16,0 10/14 46305 O
30 72 19 2,0 1,0 32,6 20,3 9,0/12 46306 O,T
35 80 21 2,5 1,2 42,6 25,7 8,0/10 46307 O,T
40 90 23 2,5 1,2 50,8 33,6 7,0/9,0 46308 X,T
45 100 25 2,5 1,2 61,4 41,0 6,3/8,5 46309 Х,Т
50 ПО 27 3,0 1,5 71,8 48,8 5,6/7,5 46310 -
55 120 29 3,0 1,5 82,8 58,7 5,0/7.0 46311 T*
60 130 31 3,5 2,0 100,0 72,4 4,8/6,3 46312 Х,Т
65 140 33 3,5 2,0 113,0 83,1 4,3/5,8 46313 X
70 150 35 3,5 2.0 127,0 94,5 4,0/5,3 46314 -
75 160 37 3,5 2,0 131,0 100,1 3,8/5.0 46315 -
80 170 39 3,5 2,0 136,0 109,7 3,6/4,8 46316 T
85 180 41 4,0 2,0 153,4 125,8 3,4/4,5 46317 X*
90 190 43 4,0 2,0 165,0 142,2 3,2/4,3 46318 X
а = 36°
17 40 12 1,0 0,5 10 5,8 14/19 66203 Т*
20 47 14 1,5 0,8 13,4 8,1 11/16 66204* -
25 52 15 1,5 0,8 14,6 9,4 10/14 66205* -
30 62 16 1,5 0,8 20,2 13,1 8,5/12 66206 -
35 72 17 2,0 1,0 27,0 18,5 7,5/10 66207 -
40 80 18 2,0 1,0 32,0 22,9 6,7/9,0 66208 -
45 85 19 2,0 1,0 36,9 26,1 6,3/8,5 66209* -
50 90 20 2,0 1,0 37,5 28,0 5,6/7,5 66210* о*,х*
55 100 21 2,5 1,2 46,3 35,1 5,3/7,0 66211 -
60 ПО 22 2,5 1,2 56,0 43,7 4,8/6,3 66212 -
75 130 25 2,5 1,2 68,0 60,3 4,0/5,3 66215 -
85 150 28 3,0 1,5 90,0 79,0 3,4/4,5 66217* -
90 160 30 3,0 1,5 106,0 90,4 3,2/4,3 66218* -
95 170 32 3,5 2,0 116,0 104,6 3,0/4,0 66219 -
17 47 14 1,5 0,8 17,3 8,38 22/31 66303 -
20 52 15 2,0 ,0 18,5 11,0 10/15 66304 -
25 62 17 2,0 ,0 25,1 15,6 9,0/12 66305 т
35 80 21 2,5 ,2 38,3 24,4 7,0/9,5 66307* т
40 90 23 2,5 ,2 50,5 33,2 6,3/8,5 66308* -
45 100 25 2,5 ,2 59,4 40,5 5,6/7,5 66309 т
55 120 29 3,0 ,5 80,5 57,5 4,5/6,3 66311* о,т*
70 150 35 3,5 2,0 119,0 87,8 3,6/4,8 66314 -
75 160 37 3,5 2,0 128,7 92,2 3,4/4,8 66315* т
90 190 43 4,0 2,0 160,0 140,9 2,8/3,8 66318 о*,х
95 200 45 4,0 2,0 173,7 141,1 2,6/3,6 66319 -
30 90 23 2,5 1,2 43,8 30 6,5/9,0 66406 т
40 ПО 27 3,0 1,5 72,2 45,8 5,0/7,0 66408 X
45 120 29 3,0 1,5 81,6 51,0 4,8/6,6 66409 т
55 140 33 3,5 2,0 105,0 68,3 4,0/5,5 66411 -
60 150 35 3,5 2,0 125,0 89,8 3,7/5,1 66412 Х,Т
70 180 42 4,0 2,0 152,0 124,8 3,1/4,3 66414 -
90 225 54 5,0 2,5 208,0 188 2,5/3,4 66418 -
<


/td>


Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
Подшипники шариковые радиально-упорные
Размеры, мм
Cr,
kH
Cor
kH
n*10-3
мин -1
Обозначение
d
D
В
r
45
85
19
2,0
50,3
28,3
10,0/12,5
116209
55
100
21
2,5
64,4
38,6
8,0/10
116211
65
120
23
2,5
78,0
50,6
6,3/8,0
116213
Подшипники шариковые радиально-упорные





Подшипники шариковые радиально-упорные

Подшипники шариковые радиальные однорядные (из ГОСТ 8338-75)

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
Подшипники шариковые радиальные однорядные (из ГОСТ 8338-75)
Размеры, мм
Cr,
кН
Cor
кН
n*10-3
мин
Обозначение
d
D
В
r
10
26
8
0,5
4,62
1,96
30/36
100
12
28
8
0,5
5,07
2,36
26/32
101
15
32
9
0,5
5,59
2,85
22/28
102
17
35
10
0,5
6,05
3,25
19/24
103
20
42
12
1,0
9,36
5,0
17/20
104
25
47
12
1,0
11,2
6,5
15/18
105
30
55
13
1,5
13,3
8,3
12/15
106
35
62
14
1,5
15,9
10,2
10/13
107
40
68
15
1,5
16,8
11,6
9,5/12
108
45
75
16
1,5
20,8
14,6
9,0/11 109
50
80
16
1,5
21,6
16,0
8,5/10
110
55
90
18
2,0
28,1
21,2
7,5/9,0
111
60
95
18
2,0
29,6
23,2
6,7/8,0
112
65
100
18
2,0
30,7
25,0
6,3/7,5
113
70
110
20
2,0
37,7
31,0
6,0/7,0
114
75
115
20
2,0
39,7
33,5
5,6/6,7
115
80
125
22
2,0
47,7
40,0
5,3/6,3
116
85
130
22
2,0
49,4
43,0
5,0/6,0
117
90
140
24
2,5
58,5
50,0
4,8/5,6
118
95
145
24
2,5
60,5
54,0
4,5/5,3
119
100
150
24
2,5
60,5
54,0
4,3/5,0
120
10
30
9
1,0
5,90
2,65
24/30
200
12
32
10
1,0
6,89
3,1
22/28
201
15
35
11
1,0
7,80
3,75
19/24
202
17
40
12
1,0
9,56
4,75
17/20
203
20
47
14
14
12,7
6,55
15/18
204
25
52
15
14
14,0
7,8
12/15
205
30
62
16
1,5
19,5
11,2
10/13
206
35
72
17
2,0
25,5
153
9/11
207
40
80
18
2,0
32,0
19,0
8,5/11 208
45
85
19
2,0
33,2
21,6
74/9
209
50
90
20
2,0
35,1
23,5
7/84
210
55
100
21
2,5
43,6
29,0
6,3/7,5
211
60
110
22
2,5
52,0
32,5
6/7
212
65 120 23 2,5 56,0 40,5 5,3/6,3 213
70 125 24 2,5 61,8 45,0 5/6 214
75 130 25 2,5 66,3 49,0 4,8/5,6 215
80 140 26 3,0 70,2 55,0 4,5/53 216
85 150 28 3,0 83,2 64,0 43/5 217
90 160 30 3,0 95,6 73,5 3,8/4,5 218
95 170 32 3,5 108 81,5 3,6/4,3 219
12 37 12 14 9,75 4,65 19/24 301
15 42 13 1,5 11,4 5,4 17/20 302
17 47 14 14 13,5 6,65 16/19 303
20 52 15 2,0 15,9 7,8 13/16 304
25 62 17 2,0 22,5 11,6 11/14 305
30 72 19 2,0 28,1 16,0 9/11 306
35 80 21 2,5 33,2 19,0 8.5/10 307
40 90 23 2,5 41,0 24,0 74/9 308
45 100 25 2,5 52,7 31,5 6,7/8 309
50 110 27 3,0 61,8 38,0 6,3/74 310
55 120 29 3,0 71,5 45,0 5,6/6,7 311
60 130 31 3,5 81,9 52,0 5/6 312
65 140 33 3,5 92,3 60,0 4,8/5,6 313
70 150 35 3,5 104 68,0 44/5,3 314
75 160 37 3,5 114 76,5 43/5,0 315
80 170 39 3,5 124 86,5 3,8/4,5 316
17 62 17 2,0 22,9 11,8 12/15 403
20 72 19 2,0 30,7 16,6 10/13 404*
25 80 21 2,5 36,4 20,4 9,0/11 405
30 90 23 2,5 47,0 26,7 84/10 406
35 100 25 2,5 55,3 31,0 7,0/8,5 407
40 110 27 3,0 63,7 364 6,7/8,0 408
45 120 29 3,0 76,1 45,5 6,0/7,0 409
50 130 31 34 87,1 52,0 5,3/63 410
55 140 33 3,5 100 63,0 5,0/6,0 411
60 150 35 3,5 108 70,0 4,8/5,6 412
65 160 37 3,5 119 78,1 4,5/5,3 413
70 180 42 4,0 143 105 3,8/4,5 414
80 200 48 4,0 163 125 3,4/4,0 416
85 210 52 5,0 174 137 3,2/3,8 417
15 32 8 0,5 5,59 2,85 22/28 7000102
17 35 8 0,5 6,05 3,25 19/24 7000103
25 47 8 0,5 7,61 4,75 14/17 7000105
30 55 9 0,5 Н,2 7,35 12/15 7000106
35 62 9 0,5 12,4 8,15 10/13 7000107
40 68 9 0,5 13,8 9,15 9,5/12 7000108
45 75 10 1,0 15,6 10,8 9/11 7000109
50 80 10 1,0 16,3 11,4 85/10 7000110
55 90 11 1,0 19,5 14,0 74/9 7000111
60 95 11 1,0 19,9 15,0 6,7/8 7000112
65 100 И 1,0 21,2 16,6 6,3/74 7000113
70 НО 13 1,0 28,1 25.0 6/7 7000114
75 115 13 1,0 28,6 27,0 5,6/6,7 7000115
80 125 1,4 1,0 33,2 31,5 53/64 7000116
120 180 19 1,5 61,8 64,0 3,4/4,0 7000124
150 225 24 2,0 92,3 98,0 2,6/3,2 7000130
20 32 4 0,5 1,74 1,18 20/26 7000804
25 37 4 0,5 1,74 1,18 17/20 7000805
30 42 4 0,5 1,82 1,18 15/18 7000806
35 47 4 0,5 1,82 1,18 13/16 7000807
40 52 4 0,5 1,82 1,18 11/14 7000808
55 72 7 0,5 4,69 3,7 8,5/10 7000811
120 150 10 1,5 7,72 4,95 3,8/44 7000824
170 215 14 1,0 28,5 31,5 2,6/3,2 7000834
15 24 5 0,5 146 0,83 28/34 1000802
20 32 7 0,5 2,7 14 19/24 1000804*
25 37 7 0,5 345 2,8 17/20 1000805
30 42 7 0,5 4,49 2,9 15/18 1000806
35 47 7 0,5 4,75 13/16 13/16 1000807
40 52 7 0,5 4,94 3,45 11/14 1000808
60 78 10 0,5 8,71 7,35 7,5/9 1000812
65 85 10 1,0 11,7 9,15 7/8,5 1000813
70 90 10 1,0 12,1 10 6,7/8 1000814
80 100 10 1,0. 12,4 10,8 6/7 1000816
85 110 13 1,5 194 16,6 53/64 1000817*
90 115 13 14 194 17 54/6,3 1000818
95 120 13 14 19,9 17,6 5/6 1000819
105 130 13 1,5 20,8 19,6 4,5/5,3 1000821
110 140 16 1,5 28,1 26,0 4,3/5.0 1000822
120 150 16 1,5 29,1 28,0 3,8/4,5 1000824
140 175 18 2,0 39,0 46,5 3,4/4,0 1000828
150 190 20 2,0 48,8 61,0 3.0/3,6 1000830
160 220 20 2,0 49,4 64,0 2,8/3,4 1000832
170 215 22 2,0 61,8 78,0 2,6/3,2 1000834
180 225 22 2,0 62,4 81,5 2,4/3,0 1000836
200 250 24 2,5 76,1 102 2,2/2,8 1000840
45 58 8 0,5 4,3 2,96 9,5/12 2000809
15 28 7 0,5 4,03 2,04 24/30 1000902
17 30 7 0,5 4,36 2,32 22/28 1000903
20 37 9 0,5 6,55 3,65 18/22 1000904
25 42 9 0,5 7,32 4,0 16/19 1000905
30 47 9 0,5 7,59 4,55 14/17 1000906
35 55 10 1,0 10,4 6,2 11/14 1000907
40 62 12 1,0 13,8 9,3 10/13 1000908
45 68 12 1,0 14,3 8,15 9/11 1000909
55 72 7 0,5 4,69 3,7 8.5/10 7000811
55 80 13 1,5 16,0 11,4 8,0/9,5 1000911
60 85 13 1,5 16,5 12,0 7,5/9 1000912
65 90 13 1,5 17,4 13,4 6,7/8 1000913
75 105 16 1,5 24,3 19,3 6/7 1000915
80 ПО 16 1,5 27,5 20,4 5,6/6,7 1000916
85 120 18 2,0 31,9 30,0 5,3/6,3 1000917
90 125 18 2,0 33,2 31,5 5/6 1000918
95 130 18 2,0 33,8 33,3 4,8/5,6 1000919
100 140 20 2,0 44,9 41,5 4,5/5,3 1000920
105 145 20 2,0 46,5 44,0 4.3/5.0 1000921
ПО 150 20 2,0 46,5 45,0 4,0/4,8 1000922
120 165 22 2,0 55,3 57,0 3,6/4,3 1000924
130 180 24 2,5 65,3 67,0 3,4/4,0 1000926
140 190 24 2,5 66,6 72,0 3,2/3,8 1000928
150 210 28 3,0 88,4 93.0 2,8/3,4 1000930
160 220 28 3,0 92,3 98,0 2,6/3.2 1000932
170 230 28 3,0 93,6 106 2,4/3,0 1000934






Подшипники шариковые радиальные однорядные (из ГОСТ 8338-75)

Подшипники шариковые радиальные однорядные гибкие (из ГОСТ 23179-78)

Подшипники шариковые радиальные однорядные гибкие (из ГОСТ 23179-78)

Размеры, мм

Z Cr,
кН
Cor,
кН
n*10-3,
мин-1
Обозначение
d

D

В

r

Dw

45

62

9

0,3

5,953

21

10,65

11,98

4,98

809

55

72

11

0,3

7,144

21

13,87

16,83

4,98

811

60

80

13

0,3

7,144

23

15,48

19,25

4,98

812

75

100

15

0,6

9,128

21

22,58

28,69

4,50

815

90

120

18

0,6

11,113

23

34,30

46,60

4,50

818

110

150

24

0,6

14,288

21

51,50

69,00

3,48

822

120

160

24

0,6

14,288

23

53,92

77,00

3,00

824

150

2QO

30

0,6

19,050

23

92,12

134,38

2,52

830

180

240

35

1,0

22,225

23

121,60

182,91

2,52

836

190

250

36

1,1

22,225

23

136,78

212,75

2,52

838

220

300

45

1,5

28,575

23

182,33

302,26

2,52

844

240

320

48

1,5

28,575

23

179,10

307,99

1,98

848

300

400

60

1,5

36,513

23

252,43

502,88

1,98

860

310

420

60

1,5

36,513

23

252,43

502,88

1,98

862

360

480

72

2,1

44,450

23

338,45

731,64

1,98

872

Примечание: Dw и Z - соответственно диаметр и число шариков.


Подшипники шариковые радиальные однорядные гибкие (из ГОСТ 23179-78)

Подшипники шариковые радиальные сферические двухрядные (ГОСТ 28428-90)

Примечание: 1. Предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель).
2. Подшипники, отмеченные знаком “*” выпускаются опытными партиями.
3. Для подшипников, устанавливаемых на валу с помощью закрепительной втулки, указаны длина втулки и диаметр посадочного отверстия втулки на вал d1.
Подшипники шариковые радиальные сферические двухрядные (ГОСТ 28428-90)
Размеры, мм Cr,
kH
Cor,
kH
n*10-3
мин-1
e Обозначение
подшипников
d d1 D B r l 1000 11000
17 - 40 12 1,0 - 7,93 2,0 18/22 0,31 1203 -
20 - 47 14 1,5 - 9,95 2,6 15/18 0,27 1204 -
25 20 52 15 1,5 26 12,1 3.3 13/16 0,27 1205 11204
30 25 62 16 1,5 27 15,6 4,7 10/13 0,24 1206 11205
35 30 72 17 2,0 29 15,9 5.2 9,0/1 1 0,23 1207 11206
40 35 80 18 2,0 31 19,0 6,6 8.5/10 0,22 1208 11207
45 40 85 19 2,0 33 21,6 7,5 7,5/9,0 0,21 1209 11208
50 45 90 20 2,0 35 22,9 8,3 7,0/8,5 0,21 1210 11209
55 50 100 21 2,5 37 26,5 10,3 6,3/7.5 0,20 1211 11210
60 55 НО 22 2,5 38 30,2 12,0 5,6/6,7 0,19 1212 11211
65 60 120 23 2,5 40 31,2 13,0 5,3/6.3 0,17 1213 11212
70 - 125 24 2,5 - 34,5 24,3 5,0/6,0 0,18 1214 -
17 - 47 14 1,5 - 12,5 3,1 14/17 0,33 1303 -
20 - 52 15 2,0 - 12,5 3,3 12/15 0,29 1304 -
25 - 62 17 2,0 - 17,8 5.0 9,5/13 0,28 1305 -
30 25 72 19 2,0 31 21,2 6,4 9,0/11 0,26 1306 11305
35 30 80 21 2,5 35 25,1 8,0 7,5/9.0 0,25 1307 11306
40 35 90 23 2,5 36 29.6 9,7 6,7/8,0 0,24 1308 11307
45 40 100 25 2,5 39 37.7 12,8 6,3/7,5 0,25 1309 11308
50 45 ПО 27 3.0 42 43,6 14,5 5,6/6,7 0,24 1310 11309
55 50 120 29 3,0 45 50,7 18,0 5,0/6,0 0,23 1311 11310
60 55 130 31 3,5 47 57,2 21,0 4,5/5,3 0,23 1312 11311
65 60 140 33 3,5 50 61,8 23.3 4,3/5,0 0,23 1313 11312*
70 - 150 35 3,5 - 74,1 28,1 4,0/4,8 0,22 1314 -
20 - 47 18 1,5 - 12,5 3,2 14/17 0,48 1504 -
25 - 52 18 1,5 - 12,4 3,5 11/14 0,43 1505 -
30 25 62 20 1,5 31 15,3 4,6 9,5/12 0,39 1506 11505
35 30 72 23 2,0 35 21,6 6,6 8,5/10 0,37 1507 11506
40 - 80 23 2,0 - 22,5 7,5 7,5/9,0 0,33 1508 -
45 40 85 23 2,0 39 23,4 8.3 7,0/8,5 0,31 1509 11508*
50 45 90 23 2,0 42 23,4 8,7 6,3/7,5 0,28 1510 11509*
60 - 110 28 2,5 - 33,8 13,0 5,3/6,3 0,28 1512 -
65 60 120 31 2,5 50 43,6 16,8 5,0/6,0 0,28 1513 11512
20 - 52 21 2,0 - 18,2 4,6 11/14 0,52 1604 -
25 - 62 24 2,0 - 24,2 6,4 9,5/12 0,47 1605 -
30 - 72 27 2.0 - 31,2 8,7 8,5/10 0,44 1606 -
35 30 80 31 2,5 43 39,7 11,0 7,0/8,5 0,46 1607 11606
40 - 90 33 2,5 - 44,9 13,2 6,3/7,5 0,43 1608 -
45 - 100 36 2,5 - 53,8 16,5 5,6/6,7 0,43 1609 -
50 45 110 40 3,0 55 63,7 19,9 5,3/6,3 6,43 1610 11609
55 - 120 43 3,0 - 76,1 23,6 4,5/5,6 0,41 1611 -
60 55 130 46 3,5 62 87,1 28,1 4,0/5,0 0,40 1612 11611
65 60 140 48 3,5 65 95,6 32,3 3,6/4,5 0,38 1613 11612*
60 - 150 35 3,5 - 78 27,6 3,2/4,0 0,41 1412 -
25 - 47 12 1,0 - 7,5 2,3 15/18 0,20 1105 -
30 - 55 13 1,5 - 9,3 3,2 12/15 0,19 1106 -






Подшипники шариковые радиальные сферические двухрядные (ГОСТ 28428-90)

Подшипники шариковые радиальные

d, мм Тип подшипника
60000 80000
15 60202,60302 80102,80202*
17 60203,60303 80103,80203,80303*
20 60104,60204,60304 80104,80204,80304
25 60105,60205 80105,80205
30 60106,60206,60306 80106,80206,80306*
35 60107*,60207,60307 80107,80207,80307*
40 60108,60208,60308 80108,80208,80308
45 60109,60209,60309 80109,80209,80309
50 60110,60210,60310 80110*,80210,80310
55 60111*,60211,60311 80111*,80211,80311*
60 60112*,60212,60312 80112,80212,80312
65 60113,60313 80213,80313*
70 60114*,60214,60314 80114,80214,80314
75 60115*60215 80115*,80215,80315
80
60116,60216
80116,80316
85
-
80217,80317
90
60118*
80118*,80218
95
60319
80319

Примечания: 1. Размеры и характеристики подшипников приведены в табл. 3.1.Например, характеристики подшипников с обозначениями 60211 и 80211 соответствуют характеристикам подшипника 211.
2.Подшипники, отмеченные знаком “*” выпускаются опытными партиями.




Подшипники шариковые радиальные

Подшипники шариковые упорные одинарные (ГОСТ 7872-89).

Примечание: предельные частоты вращения n указаны для пластичного смазочного материала (числитель) и жидкого (знаменатель). Подшипники шариковые упорные одинарные (ГОСТ 7872-89).
Размеры, мм
Cr,
kH
Cor
kH
n*10-3
мин-1
Обозначение
d D H r
25
37
8
0,5
8,1
15,8
5,0/6,7
1008905
30
42
8
0,5
8,7
18,7
4,8/6,3
1008906
35
47
8
04
8,9
19,7
4,5/6,0
1008907
40
52
9
04
8,0
18,7
4,3/5,6
1008908
60
75
10
0,5
18,1
58,5
3,2/4,3
1008912
75
90
10
04
16,6
55,7
2,8/3,8
1008915
90
105
10
0,5
17,5
65,6
2,2/3,2
1008918
20
35
10
0,5
12,7
21,2
5,6/7,5
8104
25
42
11 1,0
15,9
29,0
4,8/6,3
8105
30
47
11
1,0
16,8
334
4,5/6,0
8106
35
52
12
1,0
17,4
374
4,3/5,6
8107
40
60
13
1,0
23,4
50
3,8/5,0
8108
45
65
14
1,0
24,2
57
3,4/44
8109
50
70 14 1,0 25,5 63 3,2/4,3 8110
55
78
16
1,0
30,7
81,5
2,8/3,8
8111
60
85
17
1,5
35,8
90
2,6/3,6
8112
65
90
18
1,5
37,1
102
2,4/3,4
8113
70
95
18
1,5
38,0
111
2,4/3,4
8114
75
00
19
1,5
44,2
137
2,2/3,2
8115
80
05
19
1,5
44,9
140
2,0/3,0
8116
85
10
19
1,5
46,2
150
2,0/3,0
8117
90
20
22
1,5
59,2
190
1,8/2,6
8118
20
40
14
1,0 22,5
37,5
4,5/6,0
8204
25
47
15
1,0
27,6
50
4,0/5,3
8205
30
52
16
1,0
25,5
47,5
3,6/4,8
8206
35
62
18
1,5
35,1
67
3,0/4,0
8207
40 68
19
1,5
46,8
98
2,8/3,8
8208
45
73
22
1,5
41,0
89
2,6/3,6
8209
50
78
22
1,5
49,4
106
2,4/3,4
8210
55
90
25
1,5
63,7
134
1,9/2,8
8211
60
95
26
1,5
65,0
150
1,9/2,8
8212
65
100
27
1,5
66,3
150
1,8/2,6
8213
70
105
27
1,5
70,0
160
1,8/2,6
8214
75
110
27
1,5
71,5
170
1,7/2,4
8215
80
115
28
1,5
80,0
190
1,7/2,4
8216
85
125
31
1,5
97,5
250
1,6/2,2
8217
90
135
35
2,0
11,9
300
1,5/2,0
8218
25
52
18
1,5
34,5
55
3,4/4,5
8305
30
60
21
1,5
40,3
66,5
2,8/3,8
8306
35
68
24
1,5
49,4
88
2,4/3,4
8307
40
78
26
1,5
61,8
112
2,0/3,0
8308
45
85
28
1,5
76,1
140
1,9/2,8
8309
50
95
31
2,0
88,4
173
1,8/2,6
8310
55
105
35
2,0
112
213
1,6/2,2
8311
60
110
35
2,0
112
213
1,6/2,2
8312
65
11
36
2,0
114
249
1,5/2,0
8313
70
125
40
2,0
135
300
1,4/1,9
8314
75
13
44
2,5
163
360
1,2/1,7
8315
80
14
44
2,5
159
360
1,2/1,7
8316
90 15
50
2,5 199
465
1,0/1,5
8318






Подшипники шариковые упорные одинарные (ГОСТ 7872-89).

Прокатная угловая неравнополочная сталь (из ГОСТ 8510-93)

Примечания:1. А -площадь поперечного сечения.
2. х0, у0 -расстояние от центра масс до наружных граней полок.
3. Пример обозначения угловой неравнополочной стали профиля 8/5 с толщиной полки t=5 мм марки СтЗ:
Прокатная угловая неравнополочная сталь (из ГОСТ 8510-93)

Прокатная угловая неравнополочная сталь (из ГОСТ 8510-93)
Номер профиля B b t R r x0 y0 A, мм2 Масса 1 м, кг
мм
3,2/2 32 20 3
4
3,5 1,2 4,9
5,3
10,8
11,2
149
194
1,17
1,52
4/2,5 40 25 3
4
5
4,0 1,3 5,9
6,3
6,6
13,2
13,7
14,1
189
247
303
1,48
1,94
2,37
4,5/2,8 45 28 3
4
5,0 1,7 6,4
6,8
14,7
15,1
214
280
1,68
2,20
5/3,2 50 32 3
4
5,5 1,8 7,2 7,6 16,0
16,5
242
317
1,90
2,40
5,6/3,6 56 36 4
5
6,0 2,0 8,4 8,8 18,2
18,7
358
441
2,81
3,46
6,3/4,0 63 40 4
5
6
8
7,0 2,3 9,1
9,5
9,9
10,7
20,3
20,8
21,2
22,0
404
498
590
768
3,17
3,91
4,63
6,03
7/4,5 70 45 5 7,5 . 2,5 10,5 22,8 559 4,39
7,5/5 75 50 5
6
8
8,0 2,7 11,7
12,1
12,9
23,9
24,4
25,2
611
725
947
4,79
5,69
7,43
8/5 80 50 5
6
8,0 2,7 11,3
11,7
26,0
26,5
636
755
4,49
5,92
9/5,6 90 56 5,5
6
8
4,0 3,0 12,6
12,8
13,6
29,2
29,5
30,4
786
854
1118
6,17
6,70
8,77
10/6,3 100 63 6
7
8
10
10,0 3,3 14,2
14,6
15,0
15,8
32,3
32,8
33,2
34,0
958
1109
1257
1547
7,53
8,70
9,87
12,14
11/7 110 70 6,5
8
10,0 3,3 15,8
16,4
35,5
36,1
1145
1393
8,98
10,93
12,5/8 125 80 7
8
10
12
11,0 3,7 18,0
18,4
19,2
20,0
40,1
40,5
41,4
42,2
1406
1598
1970
2336
11,04
12,58
15,47
18,34
Прокатная угловая неравнополочная сталь (из ГОСТ 8510-93)

Прокатная угловая равнополочная сталь (из ГОСТ 8509-93)

Примечание: 1.А - площадь поперечного сечения.
2. х0 - расстояние от центра масс до наружной грани попки.
3. Пример обозначения угловой равнополочной стали профиля 5 с толщиной полки t=4 мм высокой точности прокатки (А) марки Ст 3 сп, категории 2: Прокатная угловая равнополочная сталь (из ГОСТ 8509-93)

Прокатная угловая равнополочная сталь (из ГОСТ 8509-93)
Номер профиля
b t R r x0 А, мм2 Масса 1 м, кг
мм
3 30 3
4
4,0 1,3 8,5
8,9
174
227
1,36
1.78
3,2 32 3
4
4,5 1,5 8,9
9,4
186
243
1,46
1,.91
3,5 35 3
4
5
4,5 1,5 9,7
10,1
10,5
204
267
328
1,60
2,10
2,58
4 40 3
4
5
5,0 1,7 10,9
11,3
11.7
235
308
379
1,85
2,42
2,98
4,5 45 3
4
5
5,0 1,7 12,1
12,6
13.0
265
348
429
2,08
2,73
3,37
5 50 3
4
5
6
5,5 . 1,8 13,3
13,8
14,2
14.6
296
389
480
569
2,32
3,05
3,77
4,47
5,6 56 4
5
6,0 2,0 15,2
15.7
438
541
3,44
4,25
6,3 63 4
5
6
7,0 2,3 16,9
17,4
17.8
496
613
728
3,90
4,81
5,72
7 70 4,5
5
6
7
8
8,0 2,7 18,8
19,0
19,4
19,9
20.2
620
686
815
942
1067
4,87
5,38
6,39
7,39
8,37
7,5 75 5
6
7
8
9
9,0 3,0 20,2
20,6
21,0
21,5
21.8
739
878
1015
1150
1283
5,80
6,89
7,96
9,02
10.07
8 80 5,5
6
7
8
9,0 3,0 21,7
21,9
22,3
22.7
863
938
1085
1230
6,78
7,36
8,51
9.65
9 90 6 7 8 9 10,0 3,3 24,3
24,7
25,1
25.5
1061
1228
1393
1560
8,33
9,64
10,93
12,20
10 100 6,5
7
8
10
12
14
16
12,0 4,0 26,8
27,1
27,5
28,3
29,1
29,9
30.6
1282
1375
1560
1924
2280
2628
2968
10,06
10,79
12,25
15,10
17,90
20,63
23,30
11 110 1
7-8
12,0 4,0 29,6
30.0
1515
1720
11,89
13.50
12,5 125 8
9
10
12
14
16
14,0 4,6 33,6
34,0
34,5
35,3
36,1
36,8
1969
2200
2433
2889
3337
3777
15,46
17,30
19,10
22,68
26,20
29,65

Прокатная угловая равнополочная сталь (из ГОСТ 8509-93)

Размеры канавок под упорное пружинное кольцо

Размеры, мм.
D D1 r r1 a c
35 33,2 1 0,5 2,05 0,3
40 38,1 1 0,5 2,05 0,3
47 44,6 1,5 0,5 2,45 0,3
52 49,7 2 2 2,45 0,3
55 52,6 1,5 1,5 2,08 1,3
62 59,6 2 2 3,25 0,9
68 64,8 1,5 1,5 2,49 1,9
72 68,8 2 2 3,25 1,9
80 76,8 2,5 2,5 3,25 1,9
85 81,1 2 0,8 3,25 1,9
90 86,8 2,5 0,8 3,25 2,7
100 96,8 2,5 0,8 3,25 2,7
115 111,8 2 0,8 2,87 2,7
120 115,2 2,5 0,8 4,05 3,1
130 125,2 3,5 0,8 4,05 3,1
140 135,2 3,5 0,8 4,9 3,1
150 145,2 3,5 0,8 4,9 3,1





Размеры канавок под упорное пружинное кольцо

Шайбы концевые (из ГОСТ 14734-69), мм

Примечание:1. * -болт по ГОСТ 7798-70.
2. ** -штифт по ГОСТ 3128-70.

Пример условного обозначения концевой шайбы D = 50 мм: "Шайба 7019-0631 ГОСТ 14734-69"". Шайбы концевые (из ГОСТ 14734-69), мм
Обозначение шайбы D H A d1 d2 c D0 d3 d4 l l1 Болт* Штифт**
7019—0623 32 5 9 6,6 4,5 1,0 24—28 М6 4К7 18 12 М6х16 4m6 x 12
7019—0625 36 10 28—32
7019—0627 40 10 32—36
7019—0629 45 12 36—40
7019—0631 50 16 40—45
7019—0633 56 16 45—50
7019—0635 63 6 20 9,0 5,5 1,6 50—55 М8
5К7 22 16 М8х20 5m6 х 16
7019—0637 67 20 55—60
7019—0639 71 25 60—65
7019—0641 75 25 65—70
7019—0643 85 28 70—75

Шайбы концевые (из ГОСТ 14734-69), мм

Шайбы пружинные (из ГОСТ 6402-70)

Примечание:Пример условного обозначения пружинной шайбы для болта, винта, шпильки диаметром резьбы 12 мм из стали 65Г: "Шайба 12 65Г ГОСТ 6402-70". Шайбы пружинные (из ГОСТ 6402-70)
Номинальный диаметр резьбы болта, винта, шпильки d s=b Номинальный диаметр резьбы болта, винта, шпильки d s=b
6
8
10
12
6,1
8,2
10,2
12,2
1,4
2,0
2,5
3,0
16
20
24
16,3
20,5
24.5
3,5
4,5
5,5

Шайбы пружинные (из ГОСТ 6402-70)

Шайбы стальные уплотнительные, мм

Шайбы стальные уплотнительные, мм

Диаметры подшипника Общие, размеры Исполнение I Исполнение II
d D s h D1 d d1 d2 D D2
20 47 0,3 2 41,2 20 29 25,7 47 37
52 44,8 33 27,2 52 40
25 52 47 25 36 31,5 52 42
62 2,5 54,8 40 32,2 62 47
30 62

72
56,2

64,8
30 44

48
36,3

37,2
62

72
47

56
35 72

80
64,8

70,7
35 48

54
43

45
72

80
56

65
40 80

90
3 72,7

80,5
40 57

60
48

51
80

90
62

70
45 85

100
77,8

90,8
45 61

75
53

56
85

100
68

80
50 90

110
82,8

98,9
50 67

80
57,5

62
90

110
73

86
55 100

120
90,8

108,0
55 75

89
64,5

67
100

120
80

93
60 110

130
100,8

117,5
60 85

95
70

73
110

130
85

102
65 120 110,5

127,5
65 90

100
74,5

76,5
120

140
95

110
140 0,5 3,5
70 125 0,3 115,8

137,0
70 95

110
79,5

82,6
125

150
102

120
150 0,5
75 130

160
120,5

147,0
75 100

110
85

87,2
130

160
105

115

Шайбы стальные уплотнительные, мм

Шайбы стопорные многолапчатые (из ГОСТ 11872-89), мм

Примечание: Пример обозначения шайбы для гайки круглой шлицевой с резьбой М64 х 2, из стали марки 08 кп, с покрытием химическим окисным и пропитанным маслом: "Шайба 64.O8кп.05 ГОСТ 11872-89" Шайбы стопорные многолапчатые (из ГОСТ 11872-89), мм
Резьба, d d1 D D1 l b h s Резьба, d d1 D D1 l b h s
М20х1,5 20,5 36 27 17 4,8 4 1,0 М48х1,5 48,5 77 60 45 7,8 5 1,6
M22xl,5 22,5 40 30 19 4,8 4 1,0 М52х1,5 52,5 82 65 49 7,8 6 1,6
М24х1,5 24,5 44 33 21 4,8 4 1,0 М56х2,0 57,0 87 70 53 7,8 6 1;6
М27х1,5 27,5 47 36 24 4,8 5 1,0 М60х2,0 61,0 92 75 57 7,8 6 1,6
МЗ0х1,5 30,5 50 39 27 4;8 5 1,0 М64х2,0 65,0 98 80 61 7,8 6 1,6
МЗЗх1,5 33,5 54 42 30 5,8 5 1,6 М68х2,0 69,0 102 85 65 9,5 7 1,6
МЗ6х1,5 36,5 58 45 33 5,8 5 1,6 M72х2,0 73,0 107 90 69 9,5 7 1,6
M39xl,5 39,5 62 48 36 5,8 5 1,6 М76х2,0 77,0 112 95 73 9,5 7 1,6
М42х1,5 42,5 67 52 39 5,8 5 1,6 М80х2,0 81,0 117 100 76 9,5 7 1,6
М45х1,5 45,5 72 56 42 5,8 5 1,6 М85х2,0 86,0 122 105 81 9,5 7 1,6


Шпильки классов точности А и В (из ГОСТ 22032-76 - ГОСТ 22039-76), мм

Примечание:Размер l от 60 до 150 мм брать из ряда чисел: 60, 65, 70, 75, 80, 85\90, 100, 110, 120, 130, 140, 150.

Пример условного обозначения шпильки с ввинчиваемым концом длиной 1,25d, диаметром резьбы d= 16 мм, крупным шагом и полем допуска резьбы 6g, длиной l=120 мм, класса прочности 5.8: "Шпилька М16-6g x 120.58 ГОСТ 22034-76"
Шпильки классов точности А и В (из ГОСТ 22032-76 - ГОСТ 22039-76), мм
d 8 10 12 16 20
l1 8;10;14;16 10;12;16;20 12;15;20;24 16;20;25;32 20;25;32;40
l l0
16 10 8
20 14 12
25 19 17 16
30 22 22 21
35 22 26 24 23
40 22 26 30 28 25
45 22 26 30 33 30
48 22 26 30 38 33
50 22 26 30 38 35
55 22 . 26 30 38 40
60—150 22 26 30 38 46

Шпильки классов точности А и В (из ГОСТ 22032-76 - ГОСТ 22039-76), мм

Шпонки призматические (из ГОСТ 23360-78)

Примечание:. 1. Длину l (мм) призматической шпонки выбирают из ряда: 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40,45, 50, 56, 63, 70, 80, 90,100,110,125,140, 160, 180,200, 220, 250,280.

2. Пример обозначения шпонки с размерами b = 18 мм, h = 11 мм, l= 80 мм: "Шпонка 18 х 11 х 80 ГОСТ 23360-78" Шпонки призматические (из ГОСТ 23360-78)
Диаметр вала, d Сечение шпонки Фаска у шпонки
s
Глубина паза Длина
l
b h вала t1 ступицы t2
Св. 12 до 17
» 17 » 22
» 22 » 30
» 30 » 38
» 38 » 44
» 44 » 50
» 50 » 58
» 58 » 65
» 65 » 75
» 75 » 85
» 85 » 95
5
6
8
10
12
14
16
18
20
22
25
5
6
7
8
8
9
10
11
12
14
14
0,25—0,4
0,4—0,6
0,6—0,8
3
3,5
4
5
5
5,5
6
7
7,5
9
9
2,3
2,8
3,3
3,3
3,3
3,8
4,3
4,4
4,9
5,4
5,4
10—56
14—70
18—40
22—110
28—140
36—160
45—180
50—200
56—220
63—250
70—280

Шпонки призматические (из ГОСТ 23360-78)

Штифты цилиндрические (из ГОСТ 3128-70), мм

Примечание:. I. Длину l (мм) штифта выбирают из ряда: 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100.
2. Предельные отклонения диаметра d - по m6 (h8, h11).

Пример условного обозначения цилиндрического штифта d=10мм, l=60мм: "Штифт 10 х 60 ГОСТ 3128-70" Штифты цилиндрические (из ГОСТ 3128-70), мм
d 6 8 10 12 16
с
1
1,2
10—110
1,6
14—140
2
16—140
2,5
20—140
3
25—140

Штифты цилиндрические (из ГОСТ 3128-70), мм

Штифты конические (из ГОСТ 3129-70), мм

Примечание:Размер l в заданных пределах брать из ряда чисел, приведенных в табл. 24.35.

Пример условного обозначения конического штифта d= 10 мм, l = 50 мм: "Штифт 10 х 50 ГОСТ 3129-70" Штифты конические (из ГОСТ 3129-70), мм
d 6 8 10 12
l 20—100 22—120 26—180 32—220

Штифты конические (из ГОСТ 3129-70), мм

Штифты конические с внутренней резьбой (из ГОСТ 9464-79), мм

Примечание:Размер l в заданных пределах брать из ряда чисел, приведенных в табл. 24.35.

Пример условного обозначения конического штифта с внутренней резьбой и размерами d = 10 мм, l = 60 мм:
"Штифт 10 х 60 ГОСТ 9464-79" Штифты конические с внутренней резьбой (из ГОСТ 9464-79), мм
d 6 8 10 12
d1
l1
l
М4
6
18—80
М5
8
22—100
М6
10
26—120
М8
12
32—160

Штифты конические с внутренней резьбой (из ГОСТ 9464-79), мм

Швеллеры стальные горячекатаные (из ГОСТ 8240-89)

Примечания: 1. Швеллеры изготовляют с уклоном внутренних граней 4...10 % (а) не параллельными гранями полок (б).
2. А -площадь поперечного сечения.
3. х0 - расстояние от центра масс до наружной грани стенки. 4. Пример обозначения швеллера профиля 12 с уклоном внутренних граней полок из стали СтЗ: Швеллеры стальные горячекатаные (из ГОСТ 8240-89)
то же, с параллельными, гранями полок Швеллеры стальные горячекатаные (из ГОСТ 8240-89)

Швеллеры стальные горячекатаные (из ГОСТ 8240-89)
Номер профиля h b s t R r x0 А, мм 2 Масса 1 м, кг
мм
5 50 32 4,4 7,0 6,0 2,5 11,6 616 4,84
6,5 65 36 4,4 7,2 6,0 2,5 12,4 751 5,90
8 80 40 4,5 7,4 6,5 2,5 13,1 898 7,05
10 100 46 4,5 7,6 7,0 3,0 14,4 1090 8,59
12 120 52 4,8 7,8 7,5 3,0 15,4 1330 10,4
14 140 58 4,9 8,1 8,0 3,0 16,7 1560 12,3
16 160 64 5,0 8,4 8,5 3,5 18,0 1810 14,2
18 180 70 5,1 8,7 9,0 3,5 19,4 2070 16,3
20 200 76 5,2 9,0 9,5 4,0 20,7 2340 18,4
22 220 8'2 5,4 9,5 10,0 4,0 22,1 2670 21,0
24 240 90 5,6 10,0 10,5 4,0 24,2 3060 24,0
27 270 95 6,0 10,5 11,0 4,5 24,7 3520 27,7
30 300 100 6,5 11,0 12,0 5,0 25,2 4050 31,8
33 330 105 7,0 11,7 13,0 5,0 25,9 4650 36,5
36 360 110 7,5 12,6 14,0 6,0 26,8 5340 41,9
40 400 115 8,0 13,5 15,0 6,0 27,5 6150 48,3

Швеллеры стальные горячекатаные (из ГОСТ 8240-89)

Соединения шлицевые эвольвентные (из ГОСТ 6033-80)

Модуль m, мм Номинальный диаметр D, мм
20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100
Число зубьев z
1,25 14 18 22 26 30 34 38
2,0 .16 18 21 24 26 28 31 34 36 38
3,0 17 18 20 22 24 25 27 28 30 32
5,0 15 16 18 18






Соединения шлицевые эвольвентные (из ГОСТ 6033-80)

Соединения шлицевые прямобочные (из ГОСТ 1139-80)

Основные параметры d, мм
18 21 23 26 28 32 36 42 46 52 56 62 72 82 92 102
Легкая серия
D, мм 26 30 32 36 40 46 50 58 62 68 78 88 98 108
z 6 6 6 8 8 8 8 8 8 8 10 10 10 10
b, мм 6 6 7 6 7 8 9 10 10 12 12 12 14 16
f, мм 0,3 0,3 0,3 0,4 0.4 0.4 0.4 0,5 0,5 05 05 05 OS 05
Средняя серия
D, мм 22 25 28 32 34 38 42 48 ' 54 60 65 72 82 92 102 112
z 6 6 6 6 6 8 8 8 8 8 8 8 10 10 10 Ю
b, мм 5 5 6 6 7 6 7 8 9 10 10 12 12 12 14 16
f, мм 0,3 0,3 0,3 04 04 04 04 04 OS 05 05 05 0.5 0,5 0,5 0,5
Тяжелая серия
D, мм 23 26 29 32 35 40 45 52 56 60 65 72 82 92 102 115
z 10 10 10 10 10 10 10 10 10 16 16 16 16 20 20 20
b, мм 3 3 4 4 4 5 5 6 7 5 5 6 7 6 7 8
f, мм 0,3 0,3 0,3 0,4 0,4 0,4 0,4 0,4 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5






Соединения шлицевые прямобочные (из ГОСТ 1139-80)

Технические данные двигателей серии АИР (тип/асинхронная частота вращения, мин-1 )

Мощность Р, кВт Синхронная частота, мин-1
3000 1500 1000 750
0,37 71А6/915
0,55 71А4/1357 71В6/915
0,75 71А2/2820 71В4/1350 80А6/920 90LA8/705
1,1 71В2/2805 80А4/1395 80В6/920 90LB8/715
1,5 80А2/2850 80В4/1395 90L6/925 100L8/702
2,2 80В2/2850 90L4/1395 100L6/945 112МА8/709
3 90L2/2850 100S4/1410 112МА6/950 112МВ8/709
4 100S2/2850 100L4/1410 112МВ6/950 132S8/716
5,5 100L2/2850 112М4/1432 132S6/960 132М8/712
7,5 112М2/2895 132S4/1440 132М6/960 160S8/7273
11 132М2/2910 132М4/1447 160S6/9704 160М8/7273
15 160S2/29101 160S4/14552 160М6/9705 180М8/731
18,5 160М2/29101 160М4/14552 180М6/9803
22 180S2/29191 180S4/14623
30 180М2/29251 180М4/14701

Примечание:. 1. Отношение максимального вращающего момента к номинальному Tmax/T= 2,2; для отмеченных знаками: 1 - Tmax/T= 2,7; 2 - Tmax/T= 2,9; 3 - Tmax/T= 2,4; 4 - Tmax/T= 2,5;5 - Tmax/T= 2,6.

2. Пример обозначения двигателя: "Двигатель АИР10012 ТУ 16-525.564-84""




Технические данные двигателей серии АИР (тип/асинхронная частота вращения, мин-1 )

Винты с цилиндрической головкой классов точности А и В (из ГОСТ 1491-80), мм

Примечание:. 1. Размер l в указанных пределах брать из ряда чисел, приведенного в табл. 24.39.
2. Винты со стержнем длиной менее длины l0 резьбы изготовляют с резьбой по всей длине стержня.
3 * - предпочтительная длина резьбы.

Пример условного обозначения винта с цилиндрической головкой класса точности В, диаметром резьбы d=12 мм, с крупным шагом и полем допуска резьбы 6g, длиной l=65 мм, длиной резьбы l0=46 мм, класса прочности 5.6, с цинковым покрытием 01 толщиной 6 мкм, хроматированным: "Винт B.M12-fg х 65-46.56.016 ГОСТ 1491-80" Винты с цилиндрической головкой классов точности А и В (из ГОСТ 1491-80), мм
d D H l l0 d D H l l0
6 10 3,9 8—60 28*; 18 12 18 7 18—100 46*; 30
8 13 5 12—80 34*; 22 16 24 9 30—100 58*; 38
10 16 6 18-100 40*; 26 20 30 11 40—120 70*; 46

Винты с цилиндрической головкой классов точности А и В (из ГОСТ 1491-80), мм

Винты с цилиндрической головкой

Примечание: Размер l в указанных пределах брать из ряда чисел, приведенного в табл. 24.39.

Пример условного обозначения винта с диаметром резьбы d = 10 мм, с полем допуска резьбы 6g, длиной l = 60 мм, класса прочности 6.8: "Винт M10-6g x 60.68 ГОСТ 11738-84". Винты с цилиндрической головкой
d D H l l0 d D H l l0
6
8
10
10
13
16
6
8
10
10—60
12—80
14—100
l0= l при l <= 20
l0 = 24 » l >= 25 l0= l при l <= 25
l0 = 28 » l >= 30 l0= l при l <= 30
l0 = 32 » l >= 35
12
16
20
18
24
30
12
16
20
20—130
25—160
30—220
l0= l при l <= 30
l0 = 36 » l >= 40 l0= l при l <= 40
l0 = 22 » l >= 45 l0= l при l <= 50
l0 = 22 » l >= 55

Винты с цилиндрической головкой

Значение основных отклонений отверстий, мкм (из ГОСТ 25346-89)

Интервалы размеров, мм Обозначение основного отклонения
Нижнее отклонение ЕL Верхнее отклонение ЕS
C D E F G H Js K M N от P до T P R S Т delta, мкм
Квалитеты
все до 8 св. 8 до 8 св.8 до 8 св.8 До 7 св.7 5 6 7 8
св. 3 до 6 +70 +30 +20 +10 +4 0 ± IT/2
-1+delta - -4+ delta -4 -8+ delta 0 *** -12 -15 -19 - 1 3 4 6
»6»10 +80 +40 +25 +13 +5 0 -1+ delta - -6+ delta -6 -10 + delta 0 -15 -19 -23 - 2 3 6 7
»10»14 +95 +50 +32 +16 +6 0 -1+ delta - - 7+ delta -7 -12 + delta 0 -18 -23 -28 - 3 3 7 9
»14»18
»18»24 +110 +65 +40 +20 +7 0 -2+ delta - -8+ delta -8 -15 + delta 0 -22 -28 -35 - 3 4 8 12
»24»30 -41
»30»40 +120 +80 +50 +25 +9 0 -2+ delta - -9+ delta -9 -17 + delta 0 -26 -34 -43 -48 4 5 9 14
»40»50 +130 -54
»50»65 +140 +100 +60 +30 +10 0 -2+ delta - -11 + delta -11 -20 + delta 0 -32 -41 -53 -66 5 6 11 16
»65»80 +150 -43 -59 -75
»80»100 +170 +120 +72 +36 +12 0 -3+ delta - - 13 + delta -13 -23 + delta 0 -37 -51 -71 -91 5 7 13 19
»100»120 +180 -54 -79 -104
»120»140 +200 +145 +85 +43 +14 0 -3+ delta - -15 + delta -15 -27 + delta 0 -43 -63 -92 -122 6 7 15 23
»140»160 +210 -65 -100 -134
»160»180 +230 -68 - 108 -146
»180»200 +240 +170 +100 +50 +15 0 -4+ delta - -17 + delta -17 -31 + delta 0 -50 -77 -122 -166 6 9 17 26
»200»225 +260 -80 -130 -180
»225»250 +280 -84 -140 -196

Значение основных отклонений отверстий, мкм (из ГОСТ 25346-89)

Значения допусков, мкм (из ГОСТ 25346-39)

Интервал размеров,
мм
Квалитет
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Св. 3 до 6 2,5 4 5 8 12 18 30 48 75 120 180 300 480 750 1200
» 6 » 10 2,5 4 6 9 15 22 36 58 90 150 220 360 580 900 1500
» 10 » 18 3 5 8 11 18 27 43 70 110 180 270 430 700 1100 1800
» 18 » 30 4 6 9 13 21 33 52 84 130 210 330 520 840 1300 2100
» 30 » 50 4 7 11 16 25 39 62 100 160 250 390 620 1000 1600 2500
» 50 » 80 5 8 13 19 30 46 74 120 190 300 460 740 1200 1900 3000
» 80 » 120 6 10 15 22 35 54 87 140 220 350 540 870 1400 2200 3500
» 120 » 180 8 12 18 25 40 63 100 160 250 400 630 1000 1600 2500 4000
» 180 » 250 10 14 20 29 46 72 115 185 290 460 720 1150 1850 2900 4600
» 250 » 315 12 16 23 32 52 81 130 210 320 520 810 1300 2100 3200 5200
» 315 » 400 13 18 25 36 57 89 140 230 360 570 890 1400 2300 3600 5700
» 400 » 500 15 20 27 40 63 97 155 250 400 630 970 1550 2500 4000 6300






Значения допусков, мкм (из ГОСТ 25346-39)

Значения допусков t, мм (из ГОСТ 25670-83)

Класс точности Интервал размеров, мм
До З Св. 3 до 6 Св. 6 до 30 Св. 30 до 120 Св. 120 до 315 Св. 315 до 1000
Точный t1 0,1 0,1 0,2 0,3 0,4 0,6
Средний t2 0,2 0,2 0,4 0,6 1,0 1,6
Грубый t3 0,3 0,4 1,0 1,6 2,4 4,0
Очень грубый t4 0,3 1,0 2,0 3,0 4,0 6,0







Значения допусков t, мм (из ГОСТ 25670-83)

Значения основных отклонений валов, мкм (из ГОСТ 25346-89)

ВНИМАНИЕ!!! Таблица состоит из двух частей: правой и левой! Убедитесь, что Вы просмотрели обе!
Левая часть
Интервалы размеров, мм Обозначение основного отклонения
Верхнее отклонение es Нижнее отклонение еi
c d e f g h js k m n p
Квалитеты
все 4-7 св. 7 все
св. 3 до 6 -70 -30 -20 -10 -4 0 ±IT/2
+1 0 +4 +8 +12
»6 »10 -80 -40 -25 -13 -5 0 +1 0 +6 +10 +15
» 10 »14 -95
-50
-32
-16
-6
0
+1
0
+7
+12
+18
» 14 »18
» 18 » 24 -110
-65
-40
-20
-7
0
+2
0
+8
+15
+22
» 24 » 30
» 30 » 40 -120 -80
-50
-25
-9
0
+2
0
+9
+17
+26
» 40 » 50 -130
» 50 » 65 -140 -100
-60
-30
-10
0
+2
0
+11
+20
+32
»65»80 -150
» 80» 100 -170 -120
-72
-36
-12
0
+3
0
+13
+23
+37
» 100 » 120 -180
» 120 » 140 -200 -145
-85
-43
-14
0
+3
0
+15
+27
+43
» 140 » 160 -210
» 160 » 180 -230
» 180 » 200 -240 -170
-100
-50
-15
0
+4
0
+17
+31
+50
» 200 » 225 -260
» 225 » 250 -280
Значения основных отклонений валов, мкм (из ГОСТ 25346-89)


ВНИМАНИЕ!!! Таблица состоит из двух частей: правой и левой! Убедитесь, что Вы просмотрели обе!
Правая часть
Интервалы размеров, мм
Обозначение основного отклонения
Нижнее отклонение еi
r s t u v x y z
все
св. 3 до 6 +15 +19 - +23 - +28 - +35
» 6 »10 +19 +23 - +28 - +34 - +42
» 10 » 14 +23 +28 - +33 - +40 - +50
» 14 » 18 +39 +45 - +60
» 18 » 24 +28 +35 - +41 +47 +54 +63 +73
» 24 » 30 +41 +48 +55 +64 +75 +88
» 30 » 40 +34 +43 +48 +60 +68 +80 +94 +112
» 40 » 50 +54 +70 +81 +97 +114 +136
» 50 » 65 +41 +53 +66 +87 +102 +122 +144 +172
» 65 » 80 +43 +59 +75 +102 +120 +146 +174 +210
» 80 » 100 +51 +71 +91 +124 +146 +178 +214 +258
» 100 » 120 +54 +79 +104 +144 +172 +210 +254 +310
» 120 » 140 +63 +92 +122 +170 +202 +248 +300 +365
» 140 » 160 +65 +100 +134 +199 +228 +280 +340 +415
» 160 » 180 +68 +108 +146 +210 +252 +310 +380 +465
» 180 » 200 +77 +122 +166 +236 +284 +350 +425 +520
» 200 » 225 +80 +130 +180 +258 +310 +385 +470 +575
» 225 » 250 +84 +140 +196 +284 +340 +425 +520 +640

Значения основных отклонений валов, мкм (из ГОСТ 25346-89)



    Инновации: Менеджмент - Моделирование - Софт
