Построение однострочных текстов

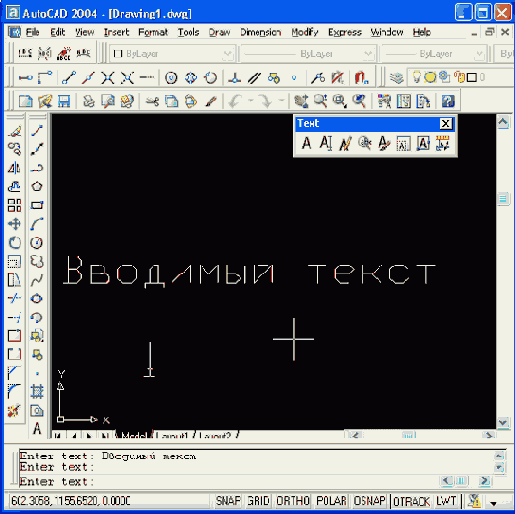

Рисунок 2.49. Построение однострочных текстов
На Рисунок 2.49 узловой точкой помечена точка начала текста, а отрезком — базовая линия, которая указывает заданный угол наклона надписи.
Если в текст нужно вставить специальные знаки (например, диаметр) или получить подчеркнутые или надчеркнутые символы, то при вводе текста можно использовать следующие управляющие коды, начинающиеся с двух символов процента:
- %%nnn — вставка символа с номером nnn (nnn заменяет три цифры) в текущей таблице кодировки символов ср!251, используемой как основной в графических приложениях для Windows (например, %%193 — это символ с номером 193, т. е. "Б");
- %%о — включение/отключение надчеркивания;
- %%u — включение/отключение подчеркивания;
- %%d — вставка символа градуса "°";
- %%р — вставка символа плюс-минус "±";
- %%с — вставка символа диаметра;
- %%% — вставка символа процента "%".
Режимы надчеркивания и подчеркивания могут действовать в надписи одновременно. Оба режима по достижении конца строки автоматически отключаются. Пример использования специальных символов приведен на Рисунок 2.50.
