Иллюстрированный самоучитель по AutoCAD 2004

Настройка уведомлений

Из сети Интернет можно получать уведомления об обновлениях продуктов фирмы Autodesk. Для этого в строке состояния должен присутствовать значок

.

Тогда система AutoCAD с заданным интервалом пытается соединиться с сайтом фирмы Autodesk и получить информацию об обновлениях. Если значка

нет, то следует выполнить команду TRAYSETTINGS (русское наименование команды в момент написания книги не известно) или вызвать контекстное меню настройки строки состояния (см. рис. 2.16) и в нем выбрать пункт Tray Settings (Настройки лотка). Откроется диалоговое окно Tray Settings (Настройки лотка) (рис. П3.13).

В этом окне только установка флажка Display icons from services (Показывать значки служб) разрешает размещение в области уведомлений панели задач значков различных служб. Если при этом установить еще и флажок Display notifications from services (Показывать уведомления служб), то появится значок

Рис. П3.13. Диалоговое окно Tray Settings
В нижней части диалогового окна Tray Settings (Настройки лотка) расположены два переключателя, управляющие временем, на которое задерживаются на экране уведомления служб:

Display time (Показ в течение установленного времени) — задает конкретное время, на которое выводится окно уведомления; само время необходимо установить в раскрывающемся списке справа (от одной до десяти секунд);

Display until closed (Показ до закрытия) — задает неограниченное время показа уведомления (до тех пор пока пользователь сам не закроет окно уведомления).

Щелчок по значку

позволяет вызвать диалоговое окно Communication Center (Центр связи) (рис. П3.14), управляемое мастером Welcome (Добро пожаловать).

Рис. П3.14. Диалоговое окно Communication Center
В этом окне расположены три флажка, порядок которых соответствует последовательности шагов настройки:

Specify your country and preferred update frequency (Указать страну и частоту обновления) — вызывает диалоговое окно Configuration Settings (Параметры конфигурации) (рис. П3.15), рассматриваемое далее;

Connect to the Internet and download available information (Соединиться с Интернетом и получить доступную информацию) — выполняет соединение с Интернетом и выводит соответствующее окно уведомления:

Specify which information channels you wish to view (Указать каналы, которые вы хотите просматривать) — позволяет задать каналы, информацию которых нужно получать.

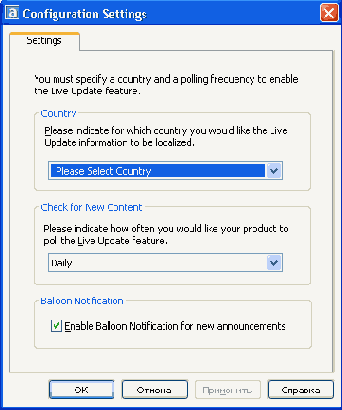

Рис. П3.15. Диалоговое окно Configuration Settings

В диалоговом окне Configuration Settings (Параметры конфигурации) (см. рис. ПЗ. 15) расположены три области, отвечающие за настройку уведомлений:

Country (Страна) — задается страна, по которой ищется информация для уведомлений;

Check for New Content (Проверить новое содержание) — выполняется повторная проверка информации;

Balloon Notification (Уведомление в форме воздушного шара) — уведомления генерируются над панелью задач в виде окон, имеющих желтый фон и форму, похожую на форму воздушного шарика.

Кнопки Refresh Content (Обновить содержание) и Settings (Настройки) диалогового окна Communication Center (Центр связи) (см. рис. П3.14) позволяют, соответственно, освежить содержание окон уведомлений и вызвать окно Configuration Settings (Параметры конфигурации) (см. рис. П3.15). Кроме того, через свой сайт www.autodesk.com фирма Autodesk оказывает различные услуги пользователям системы AutoCAD (доступ к библиотекам символов, ответы на вопросы и т. п.).

CompEbook.ru Железо, дизайн, обучение и другие

Публикация в Интернете

Другим средством публикации файлов рисунков в сети Интернет и генерации страниц в формате HTML является команда PUBLISHTOWEB (ОПУБЛИКОВАТЬ), которой соответствует пункт Publish to Web (Публикация в Интернете) падающего меню File (Файл).

Команда вызывает первую страницу (Begin (Начало)) окна программы-мастера работы с Web-страницами (рис. П3.2).

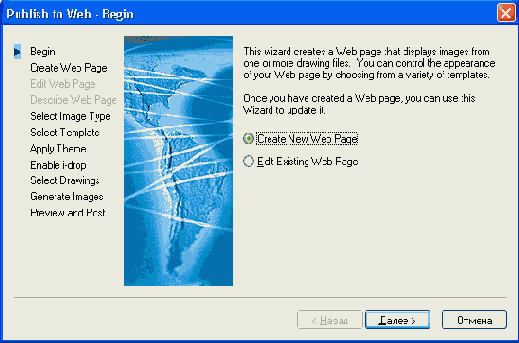

Рис. П3.2. Страница Begin окна Publish to Web
На этой странице нужно установить переключатель в одно из положений:

Create New Web Page (Создание новой Web-страницы);

Edit Existing Web Page (Редактирование существующей Web-страницы).

В первом случае вы получаете возможность создания файлов новой Web-страницы, во втором — редактирования ранее сформированной страницы.

Если выбран режим создания новой Web-страницы, то щелчок по кнопке Далее (Next) переводит вас на следующую страницу — Create Web Page (Создание Web-страницы) (рис. ПЗ.З). Если же выбрать режим редактирования существующей Web-страницы, то вы попадете сначала на страницу Edit Existing Web Page (Редактирование существующей Web-страницы), затем на страницу Describe Web Page (Описание Web-страницы). На этих страницах вам будет предоставлена возможность сначала выбрать ранее созданную Web-страницу, а затем — внести в нее изменения.

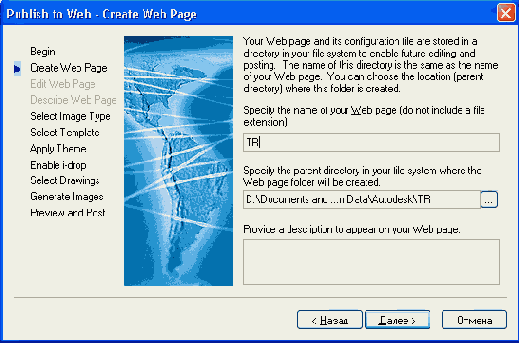

Рис. ПЗ.З. Страница Create Web Page окна Publish to Web
На странице Create Web Page (Создание Web-страницы) нужно заполнить три поля. В верхнем вводится имя вашей Web-страницы (например, Steel). В втором поле необходимо указать путь к папке, в которой будут сохранены файлы Web-страницы. По умолчанию AutoCAD предлагает путь к папке, в которой сохраняются настройки текущего пользователя (c:\Documents and Settings\...). С помощью щелчка по кнопке

можно открыть окно поиска и в этом окне выбрать другую существующую на компьютере папку (например, d:\Temp), к которой система добавит имя папки, совпадающее с именем страницы (d:\Temp\Steel). В нижнем поле рекомендуется задать описание к создаваемой Web-странице.

Следующее окно Мастера — Select Image Type (Выбор типа изображения) (рис. П3.4) — предназначено для указания формата графических файлов.

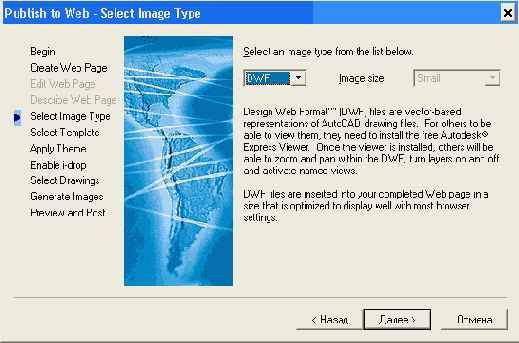

Рис. П3.4. Страница Select Image Type окна Publish to Web

В первом из раскрывающихся списков необходимо выбрать формат, в котором вы хотите разместить свой рисунок: DWF, JPEG или PNG (формат PNG используется для формирования растровых образцов рисунков AutoCAD). Для двух последних форматов (JPEG и PNG) становится доступным и второй список — Image size (Размер изображения), в котором следует выбрать строку, управляющую размером (и, значит, степенью сжатия): Small (Маленький), Medium (Средний), Large (Большой), Extra Large (Сверхбольшой).

Очередное окно — Select Template (Выбор шаблона) (рис. П3.5) задает форму Web-страницы.

Пользователю предлагаются четыре варианта шаблона:

Array of Thumbnails (Массив образцов);

Array plus Summary (Массив образцов с пояснениями);

List of Drawings (Список рисунков);

List plus Summary (Список рисунков с пояснениями).

Внешний вид всех вариантов шаблона приведен на рис. П3.6.

После указания варианта шаблона пользователь попадает в окно выбора темы (рис. П3.7).

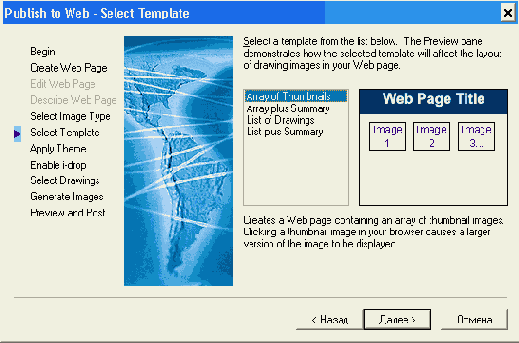

Рис. П3.5. Страница Select Template окна Publish to Web

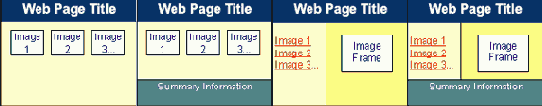

Рис. П3.6. Шаблоны Web-страницы

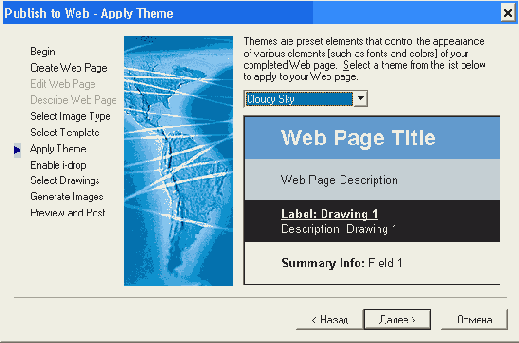

Рис. П3.7. Страница Apply Theme окна Publish to Web

Под темой (theme) в данном окне подразумевается цветовое и шрифтовое оформление. Пользователю доступны следующие темы:

Autumn Field (Осеннее поле);

Classic (Классика);

Cloudy Sky (Облачное небо);

Dusky Maize (Темная кукуруза);

Ocean Waves (Океанские волны);

Rainy Day (Дождливый день);

Supper Club (Вечерний клуб).

Далее идет страница Enable i-drop (Разрешить загрузку) (рис. П3.8).

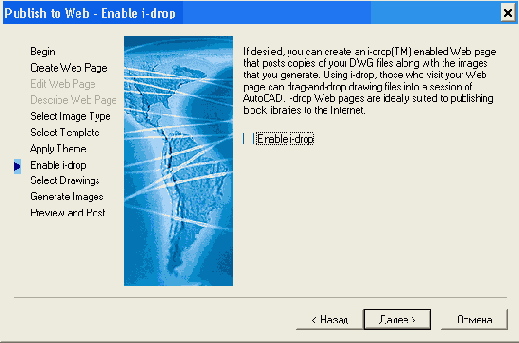

Рис. П3.8. Страница Enable i-drop окна Publish to Web

Если вы установите в этом окне флажок Enable i-drop (Разрешить загрузку), то на вашу Web-страницу вместе с растровыми образцами будут помешены DWG-файлы, которые любой посетитель сайта сможет загрузить в свой сеанс работы AutoCAD простым перетаскиванием.

Страница Select Drawings (Выбор рисунков) (рис. П3.9) имеет область Image settings (Параметры рисунков), которая позволяет выбрать файл (раскрывающийся список Drawing (Рисунок)), указать имя нужной вкладки (раскрывающийся список Layout (Вкладка)), задать метку изображения (поле Label (Метка)) и комментарий (поле Description (Описание)). Метки выбранных рисунков помещаются в результирующий список (область Image list (Список изображений)) с помощью кнопки Add (Добавить). Для редактирования списка могут применяться кнопки Update (Изменить), Remove (Удалить), Move Up (Вверх), Move Down (Вниз).

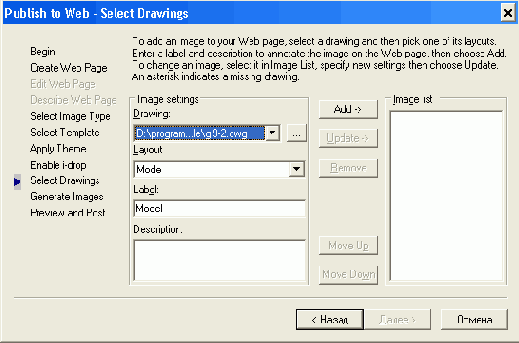

Рис. П3.9. Страница Select Drawings окна Publish to Web

Следующая страница — Generate Images (Генерация изображений) (рис. П3.10) — управляет процессом генерации изображений.

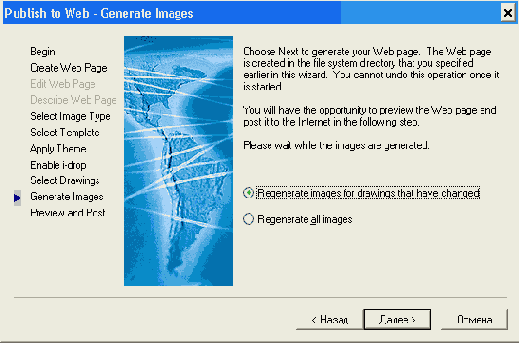

Рис. П3.10. Страница Generate Images окна Publish to Web

На этой странице нужно выбрать одно из двух положений переключателя:

Regenerate images for drawings that have changed (Регенерировать изображения для изменившихся рисунков);

Regenerate all images (Регенерировать все изображения).

В зависимости от выбора пользователя графические изображения будут пересчитаны либо частично (только для изменившихся рисунков), либо полностью.

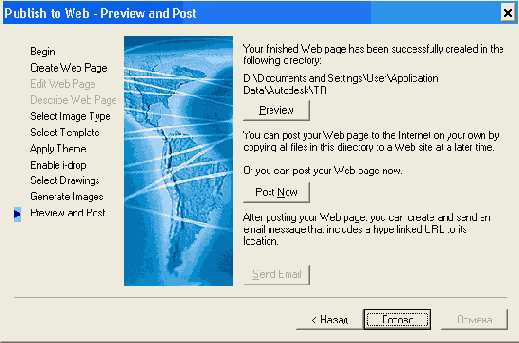

Рис. П3.11. Страница Preview and Post окна Publish to Web

Последняя страница программы-мастера — Preview and Post (Просмотр и размещение) (рис. П3.11) — сообщает о формировании файлов Web-страницы. Пользователю доступны кнопки:

Preview (Просмотр) — позволяет просмотреть созданную Web-страницу (рис. П3.12);

Post Now (Разместить) — позволяет выгрузить свою страницу на сервер сети Интернет;

Send Email (Послать сообщение по электронной почте) — формирует письмо электронной почты со ссылкой на адрес своей страницы.

Щелчок по кнопке Готово (Done) завершает работу с мастером создания Web-страницы. Результаты сохраняются в виде группы файлов, в которой основным является файл acwebpublish.htm (в примере на рис. П3.12 он открыт с помощью браузера).

Режим редактирования существующей Web-страницы работает аналогично.

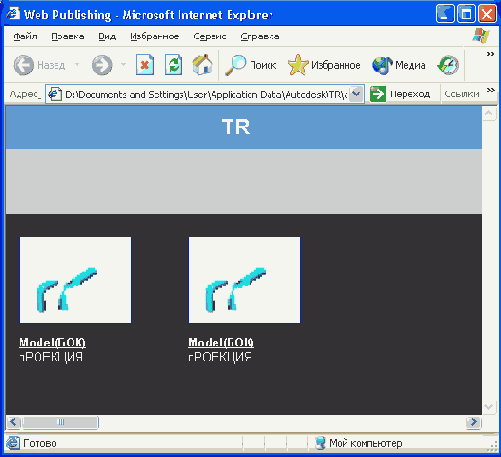

Рис. П3.12. Пример Web-страницы, созданной командой PUBLISHTOWEB
