Интерфейс пользователя

1.1. Интерфейс пользователя
Графические редакторы P-CAD имеют похожие интерфейсы и системы меню команд, общие сведения о которых излагаются ниже.

На Рисунок 1.2 представлен экран графического редактора P-CAD Schematic.

Горизонтальная панель инструментов содержит пиктограммы системных команд, а вертикальная панель - команды размещения объектов на рабочем поле экрана.

В поле рабочего окна располагают символы принципиальных схем и собственно схемы, составленные из символов, электрических соединений, шин и т. п.

Вторая строка снизу на экране — строка сообщений.

Самая нижняя строка - строка состояний. Значения лолей строки состояния перечисляются ниже.

Изменение размеров объекта

Изменение размеров объекта

производится после его выделения, удерживанием курсора на одной из узловых точек объекта и последующим перемещением курсора в нужном направлении. Изменяются, таким образом, размеры линий, проводников, шин питания и полигоны при захвате концов или изломов объектов.
При изучении системы P-CAD для проектирования ПП будем придерживаться следующей последовательности изложения материала:

создание символов компонентов (программа SYMBOL EDITOR, исполняемый файл SYMED.EXE);

создание посадочных мест компонентов (программа PATTERN EDITOR, исполняемый файл PATED.EXE);

правила ведения библиотек (программа LIBRARY EXECUTIVE, исполняемый файл СМР.ЕХЕ);

создание принципиальных электрических схем, их верификация, создание отчетов и вывод результатов на печать (графический редактор P-CAD SCHEMATIC);

размещение компонентов на монтажно-коммутационном поле, ручная трассировка электрических цепей, верификация ПП, оформление чертежей, генерация отчетов и вывод на печать (графический редактор P-CAD РСВ);

использование программ автоматической трассировки QUICKROUTE, PROROUTE и SHAPE-BASED ROUTING.

Кнопки переключения типа сетки ABS и Bel

Кнопки переключения типа сетки ABS и Bel.

Абсолютная сетка ABS имеет начало координат в нижнем левом углу рабочей области экрана. Относительная сетка Rel имеет начало координат в точке, указанной пользователем. Сетка Rel включается в том случае, если в окне команды Options/Grids активен режим Prompt for Origin. Значение шага сетки устанавливается при нажатии на кнопку выбора (стрелка,), находящуюся справа от поля шага сетки. А набор шагов сеток устанавливается в поле Grid Spacing после выполнения команды Options/Grids.
При активизации кнопки записи макрокоманд М (или клавиши М) начинается запись во временный файл всех выполняемых команд. Повторное нажатие кнопки М (или клавиши М) прекращает запись файла с именем _default.mac. Этот файл доступен только в течение текущего сеанса.

Поля текущего имени схемы и кнопка выбора имени листа отражают установки, проведенные по команде Options/Sheets в закладке Sheets. Все листы схемы одного проекта содержатся в одном файле с расширением .sch. Добавление листов в проект осуществляется командой Options/Sheets/ Sheets/Add.

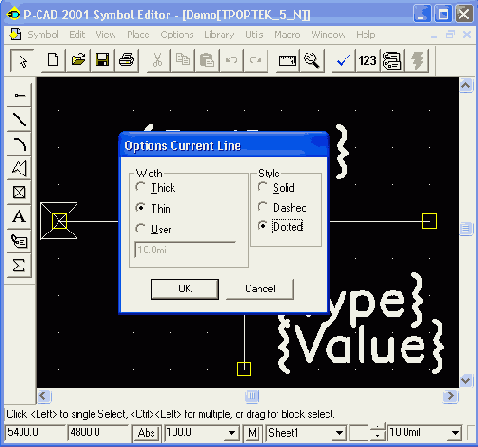

Поля ширина линии и выбор ширины линии дублируют команду Options/CurrentLine. Для добавления в список новой толщины линии необходимо щелкнуть по кнопке Line Width и ввести новое значение толщины линии. Тип линии устанавливается командой Options/ Current Line в области Style диалогового окна.

Контекстное меню команд редактирования компонента

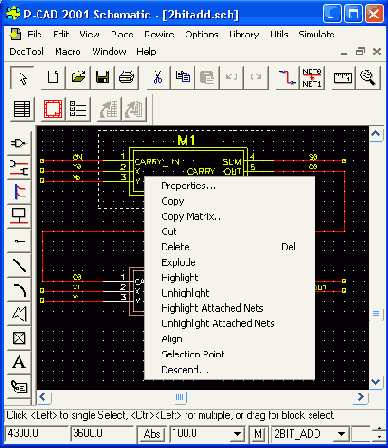

Рисунок 1.3. Контекстное меню команд редактирования компонента

Полный перечень команд контекстного меню таков:

Properties... - просмотр и редактирование характеристик выбранного объекта;

Сору - копирование объекта в буфер обмена;

Copy Matrix... - множественное копирование объекта;

Cut - удаление выбранного объекта с сохранением его копии в буфере обмена;

Delete - удаление выбранного объекта;

Edit Nets... - редактирование атрибутов цепи;

Select Contiguous - выбор соприкасающихся элементов цепи;

Select Net - выбор всей цепи (включая фрагменты цепи, связанные с общей шиной);

Net Info... - вывод информации о цепи;

Highlight - окрашивание выбранного объекта;

Unhighlight - отмена предыдущей команды;

Highlight Attached Nets - окрашивание цепей, подсоединенных к выбранным объектам;

Unhighlight Attached Nets - отмена предыдущей команды;

Align - выравнивание компонентов на рабочем поле;

Selection Point - изменение положения точки привязки выбранного объекта или группы объектов.

Дополнительные возможности по выбору и редактированию параметров выбранных объектов предоставляют команда Options/Block Selection для редактора P-CAD Schematic, и команда Options/Selection Mask для редактора P-CAD PCB, которые настраивает фильтры и режимы выбора параметров. Диалоговые окна указанных команд для соответствующих редакторов представлены на Рисунок 1.4 и Рисунок 1.5.

Настройка параметров блока выбора редактора PCAD Schematic

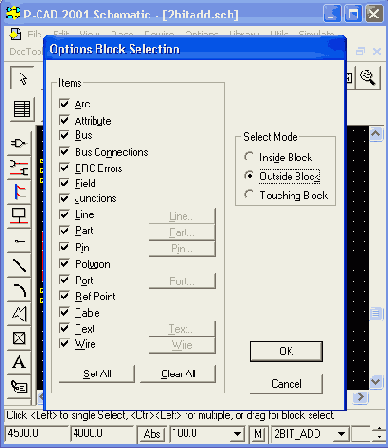

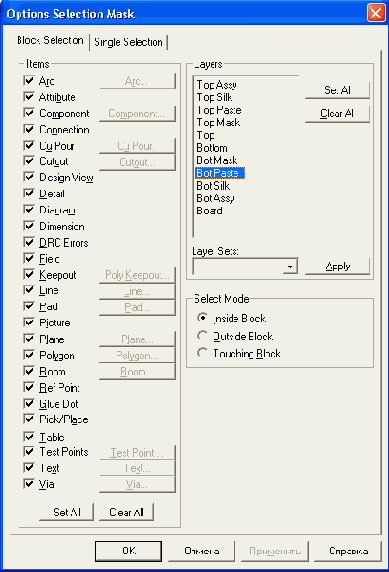

Рисунок 1.4. Настройка параметров блока выбора редактора P-CAD Schematic

Рисунок 1.5. Настройка параметров блока выбора редактора P-CAD РСВ

В секции Items (Элемент) диалогового окна указывают элементы, которые должны быть выбраны после выполнения операции блочного выбора. Некоторые элементы левого столбца имеют кнопки для задания дополнительных параметров.

В секции Select Mode можно задать способ выбора: Inside Block - выбор элементов, находящихся внутри блока, Outside Block — выбор всех элементов, находящихся вне блока, Touching Block — выбор всех элементов, находящихся внутри блока и касающихся его контура. Выбор объектов, удовлетворяющих заданным условиям, производится заданием на рисунке прямоугольного контура с помощью мыши. Все выбранные объекты подсвечиваются, и в дальнейшем их можно копировать, перемещать и редактировать.

PCAD Library Executive

P-CAD Library Executive

- менеджер библиотек. Интегрированные библиотеки P-CAD содержат как графическую информацию о символах и типовых корпусах компонентов, так и текстовую информацию (число секций в корпусе компонента, номера и имена выводов, коды логической эквивалентности выводов и т.д.). Программа имеет встроенные модули: Symbol Editor — для создания и редактирования символов компонентов и Pattern Editor — для создания и редактирования посадочного места и корпуса компонента. Упаковка вентилей компонента, ведение и контроль библиотек осуществляются модулем Library Executive. Модуль имеет средства просмотра библиотечных файлов, поиска компонентов, символов и корпусов компонентов по всем возможным атрибутам.

PCAD Schematic и PCAD PCB

P-CAD Schematic и P-CAD PCB

- соответственно графические редакторы принципиальных электрических схем и ПП. Редакторы имеют системы всплывающих меню в стиле Windows, а наиболее часто применяемым командам назначены пиктограммы. В поставляемых вместе с системой библиотеках зарубежных цифровых ИМС имеются три варианта графики: Normal - нормальный (в стандарте США), DeMorgan — обозначение логических функций, IEEE — в стандарте Института инженеров по электротехнике (наиболее близкий к российским стандартам).
Редактор P-CAD PCB может запускаться автономно и позволяет разместить модулл на выбранном монтажно—коммутационном поле и проводить ручную, полуавтоматическую и автоматическую трассировку проводников. Если P-CAD PCB вызывается из редактора P-CAD Schematic, то автоматически составляется список соединений схемы и на поле ПП переносятся изображения корпусов компонентов с указанием линий электрических соединений между их выводами. Эта операция называется упаковкой схемы на печатную плату. Затем вычерчивается контур ПП, на нем размещаются компоненты и, наконец, производится трассировка проводников.

Применение шрифтов True Type позволяет использовать на схеме и ПП надписи на русском языке.

При копировании

При копировании

графические данные из буфера обмена можно передавать в другие программы, работающие под управлением Windows: MS Word, Paintbrush и др. Эти же данные не передаются из графического редактора P-CAD РСВ в редактор P-CAD SCHEMATIC и наоборот. Для ускорения копирования в пределах одного листа необходимо выбрать нужный объект, нажать клавишу Ctrl, и, не отпуская левую кнопку мыши, переместить копию объекта на новое место.

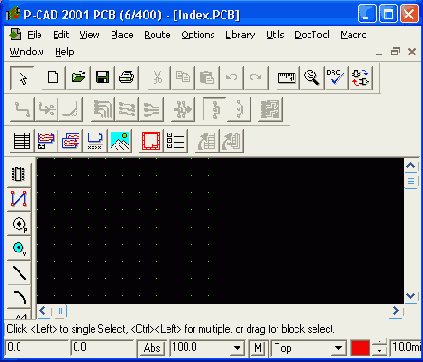

Рабочий экран PCAD Schematic

Рисунок 1.2. Рабочий экран P-CAD Schematic
Рабочий экран PCAD Schematic

Координаты X и Y. Числа в полях указывают текущие координаты курсора. Перемещение курсора в заданную пользователем точку производится следующим образом. Если активизирован режим выбора объекта (команда Edit/Select), то нажатие клавиши J передает управление полю X. На клавиатуре можно набрать значение координаты X, затем нажать клавишу Tab, набрать значение координаты Y и нажать клавишу Enter. В результате указанных действий курсор переместится в заданную точку. Если выбрана одна из команд размещения Place, то можно указанными выше операциями разместить объект в заданную точку.

SPECCTRA

SPECCTRA

- программа ручного, полуавтоматического и автоматического размещения компонентов и трассировки проводников. Трассирует ПП большой сложности с числом слоев до 256. В программе используется так называемая бессеточная Shape-Based - технология трассировки. За счет этого повышается эффективность трассировки ПП с высокой плотностью размещения компонентов, а также обеспечивается трассировка одной и той же цепи трассами различной ширины. Программа SPECCTRA имеет модуль AutoPlace, предназначенный для автоматического размещения компонентов на ПП. Вызов программы производится автономно из среды Windows или из программы P-CAD РСВ.

Структура библиотек PCAD

1.5. Структура библиотек P-CAD
Библиотеки в системе P-CAD называются интегрированными по той причине, что библиотека (*.lib), помимо информации о рисунке символа компонента на электрической схеме и посадочном месте компонента на печатной плате, содержит также и текстовую информацию о внутренней структуре и функциях отдельных составляющих компонента. Заметим, что символ компонента и его посадочное место можно записывать не только в библиотеку, но и в отдельные файлы с расширениями *.sym и *.pat соответственно.

Каждый компонент состоит из одной или нескольких (одинаковых или различных) логических секций (вентилей), которые упаковываются в один корпус. Компоненты с разными именами могут иметь одну и ту же графику корпуса или символа. Корпусы и символы в этом случае должны находиться в одной и той же библиотеке.

При создании компонентов введены следующие обозначения:

Pad Numbers - номер вывода (контактной площадки) компонента;

Pin Designator - позиционное обозначение вывода компонента на схеме (может отличаться от Pad Numbers);

Symbol Pin Numbers - номер вывода в секции (вентиле) компонента;

Pin Names — имя вывода в секции (вентиле) компонента.

Отметим, что в систему P-CAD включены несколько десятков интегрированных библиотек компонентов (увы, не отвечающих требованиям российских ГОСТов), компоненты которых в принципе можно отредактировать до параметров, нужных для текущего проекта. В частности, библиотека PCBMAIN.LIB содержит информацию о корпусах дискретных компонентов и интегральных схем со штыревыми выводами, PCBSMT.LIB - корпуса дискретных компонентов и интегральных схем с пленарными выводами, PCBCON.LIB - разъемы.

Для создания библиотечных элементов при проектировании электронных систем необходимо реализовать следующие шаги:

создание схемного (символьного) образа компонента и запись его в библиотеку;

создание стеков контактных площадок установочных мест компонентов;

создание посадочных мест элементов со штыревыми и планарными выводами для дальнейшего размещения их на монтажно-коммутационном поле;

запись посадочных мест компонентов и стеков контактных площадок в библиотеки;

создание взаимосвязи между символами элементов и их посадочными местами.

Структура системы проектирования PCAD

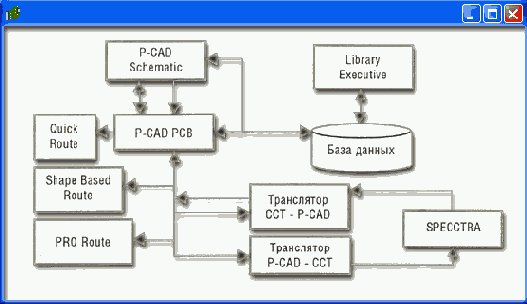

Рисунок 1.1. Структура системы проектирования P-CAD

В строке сообщений

В строке сообщений

(справа от кнопки выбора ширины линий) отображается следующая текущая информация:

тип, позиционное обозначение или общее количество выбранных объектов;

значения приращений по осям X и Y при перемещении выбранных объектов;

имя выбранной цепи;

расстояние между выбранными точками и их проекции на оси X и Y при выполнении команды Edit/Measure.

Вспомогательные утилиты

Вспомогательные утилиты,

образующие интерфейс DBX (Data Base Exchange), в частности, производят перенумерацию компонентов, создают отчеты в требуемом формате, автоматически создают компоненты, выводы которых расположены на окружности или образуют массив, рассчитывают паразитные параметры ПП и т. п.
Основные характеристики системы проектирования P-CAD приведены ниже.

Общие характеристики:

32-разрядная база данных;

разрешающая способность P-CAD РСВ и других программ равна 0,001мм;

до 100 открытых одновременно библиотек;

число компонентов в одной библиотеке - неограничено;

до 64 000 электрических цепей в одном проекте;

до 10 000 выводов в одном компоненте;

до 5000 секций (вентилей) в одном компоненте;

до 2000 символов в атрибуте компонента;

до 2000 символов в текстовой строке;

до 20 символов в имени вывода, имени цепи, позиционном обозначении вывода (пробелы, знаки табуляции, точки и скобки не допускаются);

до 16 символов в имени типа компонента (пробелы и знаки табуляции не допускаются);

до 30 символов в позиционном обозначении компонента (двоеточие, пробелы, знаки табуляции, точка и точка с запятой не допускаются);

до 8 символов в имени файла (в том числе и при работе в среде Windows);

многошаговый «откат» вперед и назад. По умолчанию количество запоминаемых шагов установлено равным 10, но эту величину можно при необходимости изменить, редактируя файл конфигурации *.ini.

минимальный шаг сетки 0,1 mil в английской системе и 0,001 мм в метрической системе (1 mil = 0,001 дюйма = 0,0254 мм, 1 мм = 40 mil). Систему единиц можно изменять в любой фазе проекта.

Графический редактор принципиальных схем P-CAD Schematic:

до 99 листов схем в одном проекте, максимальный размер листа 60 х 60 дюймов;

поддержка стандартных форматов листов от А до Е, АО-А4 и др. форматов;

дискретность угла поворота компонента 90°;

работает утилита ERC для просмотра и сортировки ошибок в принципиальных схемах;

перекрестные связи между P-CAD Schematic и P-CAD РСВ позволяют для выбранной на схеме цепи высветить на ПП соответствующий ей проводник и наоборот;

возможна передача данных в программу моделирования Dr. Spice A/D.

Графический редактор печатных плат, P-CAD РСВ:

до 99 слоев в ПП, из них 11 слоев предварительно определены;

максимальный размер ПП 60 х 60 дюймов;

автоматическая коррекция принципиальных схем по изменениям в печатной плате и наоборот (коррекция «назад» и «вперед»);

до 64 000 типов контактных площадок в проекте;

ширина проводника на ПП до 10 мм;

до 64 000 стилей стеков контактных площадок в проекте;

контактные площадки различных форм: эллипс, овал, прямоугольник, скругленный прямоугольник, сквозное переходное отверстие, перекрестье для сверления (target), непосредственное соединение, тепловой барьер с 2 или 4 перемычками;

контроль соблюдения зазоров и полноты разводки ПП;

минимальный дискрет угла поворота текста и графических объектов — 0,1 град;

поддержка управляющих файлов фотоплоттеров Gerber и сверлильных станков с ЧПУ типа Excellon.

Выбор и редактирование объектов

1.4. Выбор и редактирование объектов
Режим выбор объектов активизируется при нажатии клавиши S или щелчком мыши по пиктограмме Select. Объект выбирается щелчком мыши, при этом имя выбранного объекта и его данные выводятся в строку информации. Если один объект закрывает другой, то выбор невидимого объекта осуществляется повторным щелчком мыши или повторным нажатием на клавишу <Пробел> (при этом курсор должен находиться на выделенном объекте). Для добавления выбранных объектов к уже выделенным перед щелчком мыши нажимается и удерживается клавиша Ctrl. Щелчком мыши в свободной части рабочего окна выбор объектов отменяется.

Двойной щелчок левой клавишей по объекту позволяет редактировать все его атрибуты. Щелчок правой клавишей мыши вызывает контекстно-зависимое меню команд.

При перемещении объекта его можно сдвигать на один или несколько шагов сетки (не отпуская кнопку мыши нажимать соответствующую клавишу со стрелкой). Для изменения положения точки привязки после выбора объекта в меню команд редактирования компонента выбирают команду Selection Point и щелчком мыши устанавливают новое положение точки привязки.

После выбора объекты можно вращать (R), отображать зеркально (F), выравнивать (Align) по горизонтали и вертикали, копировать в буфер обмена (Сору) или в файл (Copy to File), вставлять из буфера или передвигать в нужное место рабочего поля.

В P-CAD можно выбрать отдельный элемент сложного компонента, пример вывод символа, схемное имя или номер контакта компонента. Для этого перед щелчком мыши необходимо нажать и удерживать клавишу Shift. После выделения объекта и последующего щелчка правой кнопкой мыши по объекту вызывается контекстное меню, пример которого показан на Рисунок 1.3.

Значения координат

Значения координат

вводят в милах (mil), миллиметрах (mm) или в дюймах (inch). Выбор системы единиц измерения производится при выполнениии команды Options/Configure/Units. Если координаты точки заданы в mil, то точность — один десятичный знак, а если в мм -три десятичных знака после запятой.

Инженерная графика в системе Pcad

Настройка конфигурации графического редактора

1. Настройка конфигурации графического редактора

Выполнить команду Options/Configure. Установить систему единиц — мм, размер форматки - А4. Нажать кнопку ОК. Размер рабочего поля составит примерно 280x210 мм.

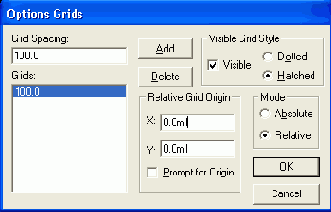

Выполнить команду Options/Grids. Появится диалоговое окно (Рисунок 2.2) для определения списка нужных сеток. Для установки сетки с нужным шагом надо в поле Grid Spasing ввести числовое значение шага (например, 5 мм) и нажать кнопку Add (добавить), а затем -кнопку ОК. В случае необходимости можно добавить и другие размеры шагов сетки. После ввода каждого значения шага сетки необходимо нажимать кнопку Add. Переключение шагов сетки в дальнейшем можно производить непосредственно в окне строки состояний экрана.

Стеки контактных площадок (Pad

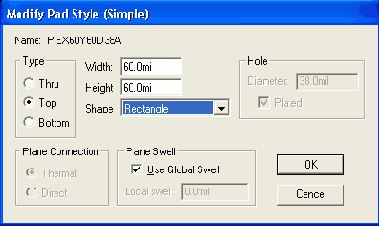

2.4.1. Стеки контактных площадок (Pad Stacks) и переходных отверстий (Via Stacks)
Данные в текущем параграфе формируются для последующего «обувания» выводов компонентов. Контактные площадки для выводов компонентов и переходных отверстий могут иметь различные формы и размеры. Поэтому для элементной базы, применяемой в разработках, пользователь и создает собственные библиотеки стеков контактных площадок и переходных отверстий, которые сохраняются в файле технологических параметров проекта Design Technology Parameters (расширение .dtp).

Этот файл содержит сведения и о других параметрах проекта — величинах допустимых зазоров, структуре слоев, свойствах и классах отдельных цепей и т. д.

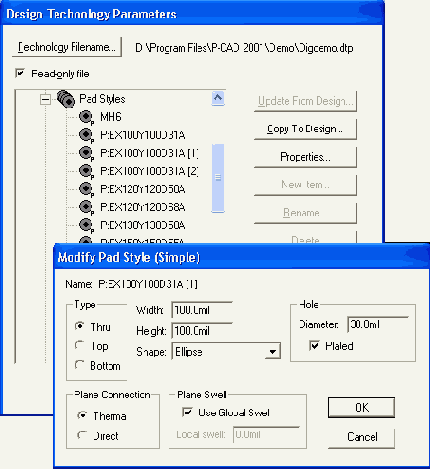

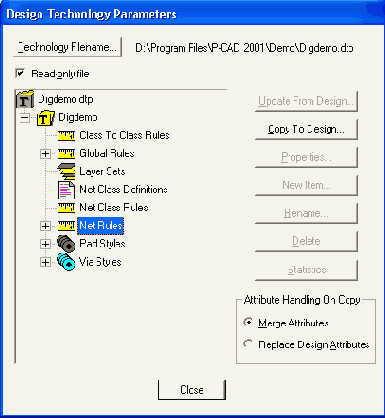

Для создания файла технологических параметров в редакторе P-CAD Pattern Editor проделайте следующие операции:

выполните команду Pattern/Design Technology Parameters, в окно Имя файла введите имя файла (например Мурго), нажмите кнопку Открыть, а затем подтвердите открытие нового (пока пустого) файла технологических параметров;

уберите флажок Read-only file, щелкните кнопку New Group и введите имя вашего проекта и нажмите ОК;

выделите имя проекта и для создания секций файла технологических параметров нажмите кнопку New Section (тип редактируемой группы параметров). Появится окно, изображенное на Рисунок 2.14. Установите флажки Pad Styles и Via Styles и нажмите OK;

Запись созданного элемента в библиотеку

2.1.1. Запись созданного элемента в библиотеку

Х Grid

10х Grid

- крупная сетка, Keepout - барьеры на плате, Higlight -выделение цветом, Selection — выделенные объекты.

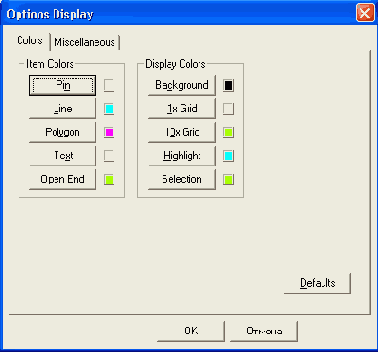

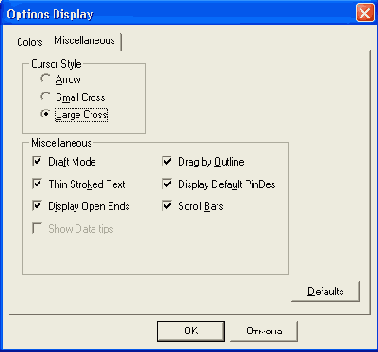

При нажатии на кнопку закладки Miscellaneous можно настроить дополнительные параметры монитора (Рисунок 2.13).

Менеджер библиотек PCAD Library Executive

2.5. Менеджер библиотек P-CAD Library Executive
При решении задачи согласования используемых в проекте символов компонентов и их посадочных мест и внесения дополнительных данных для упаковки компонента в корпус используется менеджер библиотек P-CAD Library Executive, который содержит интегрированную информацию о графике корпусов и символов компонентов, а также текстовую информацию о компонентах.

Вся текстовая информация об упаковке компонентов и их атрибутах заносится в две таблицы, удобные для просмотра и редактирования. Тем самым исключаются ошибки несогласованного ввода этой информации.

Рисование контура графического

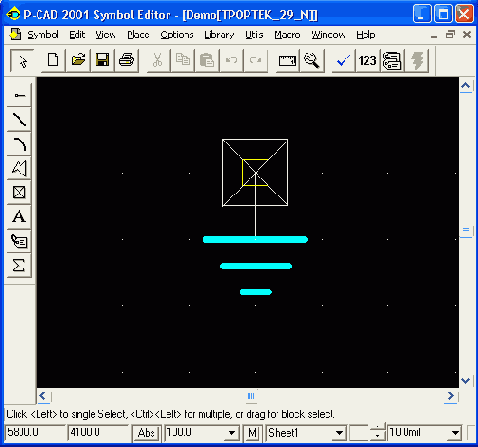

2. Рисование контура графического изображения символа компонента
Рисование контура изображения символа производится при помощи команд Place/Line и Place/Arc линиями выбранной толщины.

Рисование линии (Place/Line) производится указанием начальной точки линии и последующем перемещении курсора с нажатой левой кнопкой мыши (будущая линия видна) или перемещением курсора с отжатой левой кнопкой мыши (будущая линия не видна). В местах изгиба линии, в зависимости от указанного способа рисования, отпускается (или нажимается) левая кнопка мыши. В процессе рисования курсор имеет форму косого креста, что указывает на возможность продолжения рисования. По окончании рисования линии нажимают правую кнопку мыши или клавишу Esc. Проявляется линия заданной ширины и конфигурации.

Рисование дуги (Place/Arc) производится в следующем порядке: курсор помещается в начальную точку дуги, затем нажимается левая кнопка мыши и курсор протягивается в конец дуги, кнопка мыши отпускается. В результате подсвечивается дуга с центром, расположенным посередине линии, соединяющей конечные точки дуги. Поместить курсор в центр линии и щелкнуть мышью. Дуга рисуется окончательно. Для редактирования дуги ее нужно выделить, и, перетаскивая появившиеся на дуге метки, можно придать дуге нужную форму и размеры.

После выделения дуги можно использовать клавишу R для поворота на 90° (нажатие клавиш Shift+R поворачивает дугу в обратную сторону) и клавишу F - для зеркального отображения дуги относительно оси Y.

Для рисования окружности необходимо вначале указать точку на линии окружности, а затем щелкнуть в точке центра окружности.

3. Создание символов компонентов

Внимание! Изображение символа компонента, его размер и пропорции элемента определяются требованиями Единой системы конструкторской документации (ЕСКД).

Приведем последовательность операций для создания-образа символа на примере вентиля (секции) для микросхемы К155ЛАЗ.

Условимся, что шаг между выводами символа кратен 5 мм.

Установите шаг сетки 2,5 мм и нарисуйте прямоугольник размером 7,5x10 мм.

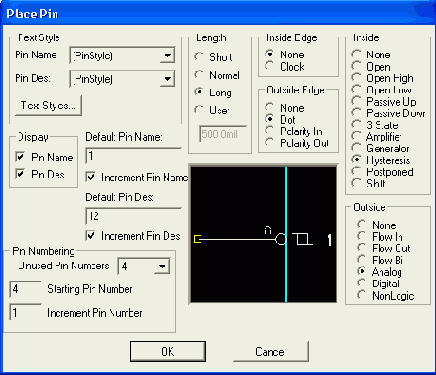

Создаем выводы символа. Выбрать команду Place/Pin и щелкнуть левой кнопкой мыши. В появившемся диалоговом окне (Рисунок 2.5) в поле Length (длина) установить флажок Normal (нормальная длина контакта).

Создание установочного места со штыревыми контактами

2.4.2. Создание установочного места со штыревыми контактами

Загрузите программу P-CAD Pattern Editor. Сформируем установочное место для микросхемы К561ЛА7.

Настройте конфигурацию программы (см. выше). Установите шаг сетки рабочего поля равным 1,25 мм, а число сигнальных слоев - два.

Если еще не сформированы стеки контактных площадок, выполните команды Options/Pad Style и Options/Via Style и сформируйте нужное количество стеков контактных площадок и переходных отверстий, количество и тип которых зависит от применяемой вами элементной базы и перечня элементов проекта. В нашем случае формируем два простых стека: первый стек (квадрат со стороной 1,2 мм, диаметр внутреннего отверстия - 0,8 мм) - для первого (ключевого) контакта, второй стек (площадка диаметром 1,2 мм, диаметр внутреннего отверстия - 0,8мм) - для всех остальных контактов; отверстия - сквозные (Thru).

Командой Pattern/Open подключите ранее созданную библиотеку или создайте новую - Library/New.

После выполнения указанных действий еще раз выберите команду Options/Pad Style, выберите нужный стиль стека (например, стиль первого контакта компонента) и йажмите кнопку Close.

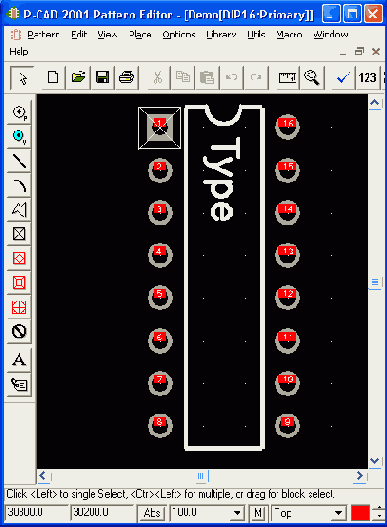

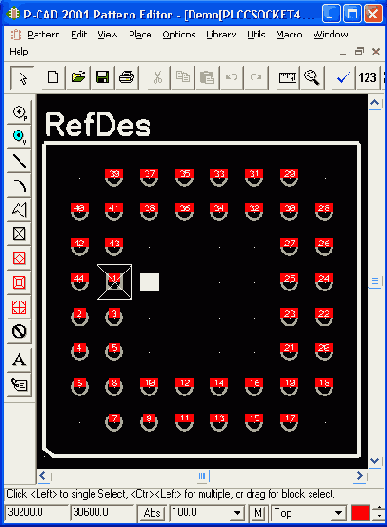

На панели Placement Toolbar нажмите кнопку Place Pad и установите первый контакт (следите за стилем первого контакта!) в нужную точку рабочего поля.

Повторите команду Options/Pad Style и, последовательно выбирая стиль всех прочих контактов компонента, разместите их, сообразуясь с чертежом установочного места конкретного компонента. В нашем случае расстояние между контактами в вертикальном ряду — 2,5 мм, а расстояние между двумя вертикальными рядами - 7,5 мм. Все контакты будут автоматически нумерованы в заданной последовательности. Увеличьте изображение, если номера контактов не видны на экране.

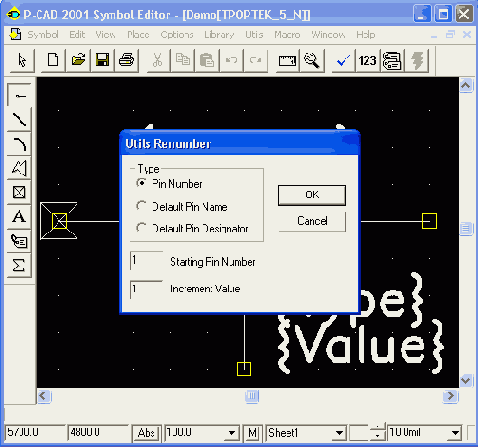

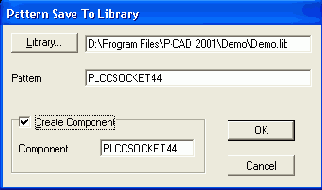

Если необходимо перенумеровать контакты, то выполните команду Utils/Renumber. В диалоговом окне (см. Рисунок 2.6) в области Туре активизируйте флажок Pin Number, проследите, чтобы в окнах Start Pad Number (начальный номер контакта) и Increment Value (приращение нумерации) были установлены единицы. Нажмите кнопку ОК.

Создание установочного места

2.4.3. Создание установочного места компонента с пленарными контактами
Все операции по формированию установочного места компонента с планарными выводами аналогичны операциям, перечисленным для формирования компонента со штыревыми контактами.

Для создания файла, естественно, вначале конструируются стеки планарных контактов. Эти стеки должны располагаться в библиотеке вашего проекта. Результат формирования установочного места представлен на Рисунок 2.22.

Создание установочного места

2.4.4. Создание установочного места компонента с помощью программы-мастера

Pattern Wizard
Программа-мастер Pattern Wizard запускается одноименной пиктограммой на панели инструментов или после выполнения команды Pattern/Pattern Wizard в редакторе P-CAD Pattern Editor. Перед началом работы необходимо установить единицы измерения, шаг сетки и определить стеки контактных площадок.

Окно мастера создания посадочных мест показано на Рисунок 2.23.

А) Запись символа в имеющуюся библиотеку

А) Запись символа в имеющуюся библиотеку
Вызвать команду Symbol/Save As. Откроется диалоговое окно Symbol Save To Library (Рисунок 2.9).

About PCAD

About P-CAD
Отображает диалог, который содержит информацию Library о номере версии программы, дате выпуска.

Alias

Alias

Alias

(псевдоним) - дополнительное имя символа.
Один символ может иметь множество, в том числе и с использованием кириллицы, эквивалентных имен, задаваемых с помощью этой команды. Псевдонимы не являются копиями компонента. Для копирования или переименования используются соответствующие библиотечные команды. Псевдонимы позволяют не переименовывать существующие символы.

Alias

(псевдоним) - дополнительное имя компонента или посадочного места компонента. Один компонент может иметь множество эквивалентных имен, задаваемых с помощью этой команды. Псевдонимы не являются копиями компонента. Для копирования или переименования используются соответствующие библиотечные команды. Псевдонимы позволяют не переименовать существующие символы.

Alias
Назначает псевдонимы (Alias) - дополнительные имена компонентам, корпусам или символам. Один компонент может иметь множество эквивалентных имен, задаваемых с помощью этой команды. Псевдонимы не являются копиями компонента. Для копирования или переименования используются соответствующие библиотечные команды. Псевдонимы позволяют не переименовывать существующие символы.

Аll

Аll

Перерисовывает активное окно со всеми объектами рабочего пространства, размер которого определен опцией Workspace Size команды Options/Configure.

Arc

Arc
Размещает дугу или круг на текущем листе. Чтобы изменять параметры существующей дуги, используется команда Edit/Properties. Чтобы изменять параметры рисования новой дуги, используется команда Option/Current Line. Для перемещения, изменения размеров, вращения, зеркального отражения и т. д. используется режим Select.

Arrange Icons

Arrange Icons
Упорядочивает значки файла символа в основном окне.

Attempt to assign duplicate pin designator "name"

5735. Attempt to assign duplicate pin designator "name".

(Сделана попытка присвоить повторяющийся номер вывода "пате".] Причина: каждый номер вывода должен быть уникальным.

Attribute

Attribute

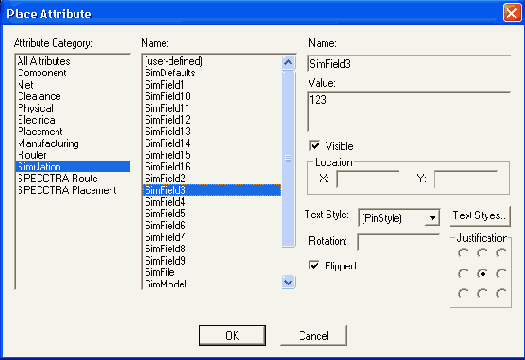

Размещает атрибуты символа в соответствии с параметрами, которые выбираются в диалоге команды. Поле Value определяет значение атрибута. Для редактирования атрибута после его размещения выполняют команду Symbol/Attributes.

Размещает символ ИИЭР (IEEE) в проект. Будучи введенным, символ ИИЭР не может быть редактирован. Возможно размещение следующих символов.

Attributes

Attributes
Позволяет просматривать, редактировать и удалять атрибуты, соответствующие текущему символу. Список доступных атрибутов представлен в диалоговом окне.

Attributes
Позволяет просматривать, добавлять, изменять или удалять атрибуты, соответствующие посадочному месту компонента.

Save To File Сохраняет посадочное место компонента в активном окне в виде отдельного файла посадочного места (.pat). Текущее имя файла и его местоположение нельзя изменить этой командой. Чтобы сохранять новый файл или текущий файл под другим именем или изменить его местоположение, используется команда Save To File As.

Сохраняет текущий корпус и посадочное место компонента в файле с новым именем и местоположением. Заданное по умолчанию расширение файла - .pat

Б) Запись символа в новую библиотеку

Б) Запись символа в новую библиотеку
Выбрать команду Library/New и в открывшемся диалоговом окне установить нужный диск, открыть(создать) папку, дать имя библиотеке с обязательным расширением .lib и нажать кнопку Сохранить.

Для записи символа в созданную библиотеку повторить действия пункта А.

Background

Background

- цвет фона экрана, Connects - соединения (цепи), 1х Grid - сетка,

Binary PCAD ASCII TangoPRO Binary

Binary, P-CAD ASCII, TangoPRO Binary, TangoPRO ASCII, Tango-Schematic (DOS), Tango-PCB (DOS), PDIF.

Block Selection

Block Selection

Определяет фильтр для маскирования графических примитивов при выделении их командой Edit/Select. Настройка осуществляется с помощью диалогового окна. Включение/выключение флажков делает доступными/недоступными объекты для их выделения.

Cascade

Cascade
Упорядочивает все открытые окна так, чтобы неперекрывающиеся заголовки окон были видимы, чтобы облегчить переключение между окнами.

Center С

Center С
Перерисовывает активное окно, используя курсор для указания точки центра экрана. Для этого курсор помещается в точку будущего центра экрана и нажимается клавиша С. Если вызвать команду из меню, то курсор приобретает форму лупы. Точка не может стать центром активного окна в случае, если ее выбирают около границы рабочего пространства.

Change

Change
Команда полностью отменяет последнее законченное действие в меню Pins/View, Pattern/View и Symbol/View при создании (редактировании) компонента.

Change
Команда удаляет все данные из выбранных ячеек таблицы и сохраняет их в буфере обмена при создании (редактировании) компонента.

Change
Команда позволяет копировать объекты в буфер обмена при создании (редактировании) компонента.

Change
Вставка содержимого буфера обмена в одну или

несколько ячеек таблицы. Эти данные должны быть вырезаны или скопированы командами Edit/Cut Spreadsheet Change или Edit/Copv Spreadsheet Change.

Change

— не изменять (по сравнению с библиотечным посадочным местом). Установите в указанных областях флажки No Change.
Внешний вид курсора изменяется в области Cursor Style: Arrow -стрелка, Small Cross — малое перекрестье, Large Cross — перекрестье размером во все рабочее окно.

В области Miscellaneous также устанавливаются следующие параметры:

Draft Mode - для ускорения перечерчивания экрана изображаются только контуры проводников, Display Pad Holes - отображение на экране отверстий в контактных площадках, Display Pin Designators — отображение на экране номеров выводов компонентов, Drag by Outline — для ускорения перечерчивания экрана перемещаемые компоненты изображаются контурными линиями, Silkscreen in Background — отображение графики шелкографии на заднем плане, Translucent Drawing - полупрозрачное изображение объектов на экране, Scroll Bars — отображение на мониторе линеек прокрутки экрана.

Установите те флажки, которые показаны на Рисунок 2.13, и нажмите ОК.

Командой Library /New подключите ранее созданную библиотеку или создайте новую библиотеку.

ClasstoClass Rules

Class-to-Class Rules:

определяет правила трассировки между двумя классами цепей;

Clear

Clear

Очищает экран дисплея с возможностью записи в библиотеку созданного файла.

Close

Close
Закрывает активное окно. Если файл символа был изменен, но еще не сохранен, предлагается сохранить изменения перед закрытием. Если вы закрываете последний файл символа, автоматически открывается новое окно.

Comma

Comma
Просмотр внешнего текстового файла библиотек с Separated File разделителем в виде запятой.

Command Toolbar

Command Toolbar
Команда устанавливает видимость/невидимость панели кнопок системных команд, которая обеспечивает быстрый доступ к наиболее часто используемым командам редактирования. Отключение панели увеличивает рабочее пространство. Установка видимости/невидимости панели системных команд сохраняется в файле инициализации при выходе из программы.

Common pin defined for gate number

5731. Common pin defined for gate number # is greater than number of gates #in row #.
(Число общих выводов, указанных для секции номер #, больше числа выводов секции # в строке #.)

Причина: см. перевод.

Common pin in row # has a gate

5702. Common pin in row # has a gate eq # that does not match any gates!
(Общий вывод в строке # имеет код эквивалентности, не согласующийся ни с одной секцией.)

Причина: определения общего вывода должны иметь по крайней мере две секции.

Component Attr

Component Attr
Редактирование, просмотр и удаление атрибутов компонентов и их значений.

Component Info

Component Info
Просмотр информации о компоненте.

Configure

Configure

Команда устанавливает основные параметры редактора с использованием соответствующего диалога.

Copy Ctrl+C

Copy Ctrl+C
Команда копирует объекты в буфер обмена. Перед выполнением команды необходимо выполнить выбор объектов, подлежащих удалению, с помощью команды выбора (Edit/Select). Чтобы выполнить команду Сору, должен быть выбран хотя бы один объект, в противном случае пункт меню Сору недоступен. Для копирования в пределах одного и того же файла удобно использовать комбинацию Ctrl+левая кнопка мыши.

Copy Matrix

Copy Matrix
Копирует все выбранные объекты, размножая их в виде матрицы с заданными параметрами. Перед выполнением команды Copy Matrix предварительно должны быть выбраны объекты для копирования. В диалоге команды Copy Matrix указывается число столбцов (Number of Columns) и строк (Number of Rows), соответствующих числу копий объекта по горизонтали и вертикали, а также интервалы между объектами по горизонтали (Row Spacing) и вертикали (Column Spacing). Положительное значение интервала между столбцами позволяет выполнить размещение объектов при копировании направо, отрицательное значение налево. Положительное значение интервала между строками позволяет выполнить размещение объектов при копировании вверх, отрицательное значение вниз. Значения параметров вводятся в системе единиц, предусмотренной по умолчанию.

Copy Spreadsheet Ctrl+C

Copy To File

Copy To File
Команда производит копирование выбранных объектов в блочный файл. Из блочного файла объекты могут быть вставлены в редактируемый символ с использованием команды Paste From File. Чтобы выполнить эту команду, должен быть выбран хотя бы один объект, в противном случае пункт меню Copy To File недоступен. При выполнении команды

Copy

Corner Pads

Corner Pads

- исключение выводов во внешних или внутренних вершинах массива данных. Последние три характеристики — для массива типа ARRAY.

Cross Link

Cross Link
Команда позволяет создать связи между именами и компонентами в импортируемых библиотеках.

Current Keepout

Current Keepout
Команда позволяет устанавливать тип (линия или многоугольник) и слой (текущий или все) барьеров, которые размещаются с помощью команды Place/ Keepout.

Current Line

Current Line
Устанавливает ширину и стиль рисования линий и дуг для команд Place/Line и Place/Arc.

Current Radius

Current Radius
Команда устанавливает параметры скругления вершин полигонов. В окне Current Chord Heigth указывается высота хорд, с помощью которых аппроксимируются дуги (чем меньше эта величина, тем - точнее аппроксимация).

Custom Toolbar

Custom Toolbar
Команда устанавливает видимость/невидимость настраиваемой пользователем панели инструментов. Выбор команд, выполняемых в панели Custom Toolbar, осуществляется с помощью меню Utils/ Customise.

Custom Toolbar
Включение/выключение настраиваемой панели инструментов, задаваемой пользователем в меню команды Utils/Customize.

Customize

Customize
Команда позволяет устанавливать быстрый и простой способ обращения к другим приложениям Р-CAD, добавляя элементы на панель инструментов Custom Tools и меню Utils.

Customize
Команда устанавливает способ обратиться к другим приложениям P-CAD, добавляя элементы на панель инструментов Custom Tools и меню Utils.

Cut CtrB+X

Cut CtrB+X
Команда удаляет объект (объекты) из файла посадочного места компонента и сохраняет его в буфере обмена Windows. Содержимое буфера обмена Windows можно вставлять в другой файл или в любое место текущего файла. Перед выполнением команды Cut необходимо выполнить выбор объектов, подлежащих удалению, с помощью команды выбора (Edit/Select). Чтобы выполнить эту команду, должен быть выбран хотя бы один объект, в противном случае пункт меню Cut недоступен. Содержимое буфера обмена может быть сохранено в файле буфера обмена (.CLP). Содержимое файла буфера обмена может быть вставлено в файл посадочного места компонента. С помощью команды Cut возможно вырезать множественные объекты, используя множественный и блоковый выбор.

Cut Ctrl+X

Cut Ctrl+X
Команда удаляет объект (объекты) из файла символа и сохраняет его в буфере обмена Windows. Содержимое буфера обмена Windows можно вставлять в другой файл или в любое место рабочего пространства текущего окна файла. Перед выполнением команды Cut необходимо выполнить выбор объектов, подлежащих удалению с помощью команды выбора (Edit/Select). Чтобы выполнить эту команду, должен быть выбран хотя бы один объект, в противном случае пункт меню Cut недоступен. Содержимое буфера обмена может быть сохранено в файле буфера обмена (.CLP). Содержимое файла буфера обмена может быть вставлено в файл символа. С помощью команды Cut возможно вырезать множественные объекты, используя множественный и блоковый выбор.

Cut Spreadsheet Ctrl+X

Cutout Pads Across

Cutout Pads Across

- число вырезанных столбцов в центральной области массива.

Cutout Pads Down

Cutout Pads Down

— число вырезанных строк в центральной области массива.

Del

Del
Команда удаляет все выбранные объекты. Для выполнения команды удобно использовать клавишу Del. Эта команда не вырезает данные в буфер обмена (в отличие от команды Cut). Команда Delete может быть отменена с помощью команды Undo. Команда Delete может быть также вызвана из контекстного меню после щелчка правой кнопкой мыши по выделенному объекту.

Delete

Delete
Удаляет библиотечный элемент. Если удаляется символ, то все компоненты в библиотеке, которые ссылаются на удаленный символ, будут непригодны для размещения.

DEMORGAN Symbol "name" missing from library

5708. DEMORGAN Symbol "name" missing from library.
(Имя символа в графе DEMORGAN отсутствует в библиотеке.)

Причина: подключенный ранее символ теперь отсутствует в библиотеке. Библиотека может быть повреждена, или символ был удален при создании другого компонента.

Deselect All

Deselect All
Снимает выделение всех предварительно выбранных объектов.

DesignTechnology

DesignTechnology
Загружает бинарный файл (расширение .dtp), содержащий технологические параметры проекта. Файл

Parameters имеет иерархическую организацию. Технологические параметры разделены на группы. Эти группы могут содержать различные типы данных проектирования и могут быть помещены в файл посадочного места. Группа технологических параметров состоит из одной или более предопределенных секций, каждая из них содержит наборы элементов одного типа. Каждый элемент обладает свойствами, которые соответствуют определенным данным проектирования. При выборе команды Design Technology Parameters появляется диалоговое окно. Информация в окне размещается в виде древовидной структуры. В этом диалоге возможно устанавливать технологические параметры объектов проекта (контактных площадок, переходных отверстий, классы электрических цепей и т. д.), копировать технологические параметры в проект или из проекта, просматривать или изменять свойства данных, просматривать или изменять иерархию файла. Ниже приводиться краткое описание секций файла технологических параметров:

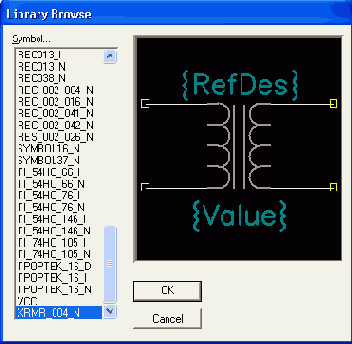

Диалоговое окно для просмотра и выбора символа компонента

Рисунок 2.26. Диалоговое окно для просмотра и выбора символа компонента

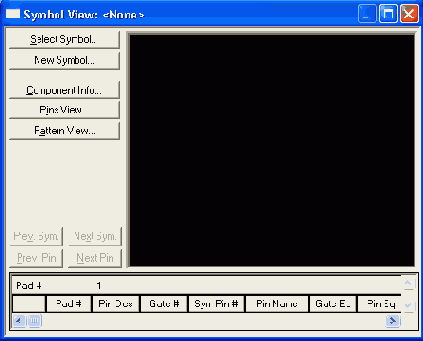

После нажатия на кнопку Select Symbol можно выбрать другой символ для компонента из открытой библиотеки.

После нажатия кнопки Edit Symbol можно отредактировать текущий символ (запускается редактор P-CAD Pattern Editor). Такая возможность редактирования символа позволяет использовать уже имеющиеся символы библиотек для построения другого символа с наименьшими затратами времени.

Переход от одного окна к другому окну редактора P-CAD Executive производится после нажатия соответствующих кнопок в текущем окне.

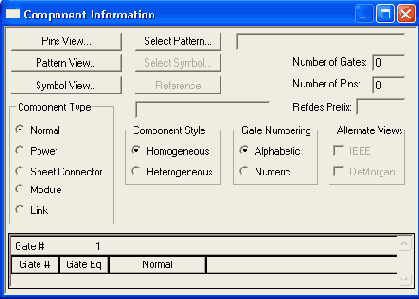

После выполнения всех указанных выше операций для создания интегрированного образа компонента необходимо выполнить команду Component/Validate для проверки согласованности всех данных компонента и, в случае отсутствия ошибок, сохранить компонент в текущей библиотеке командой Component Save As. Имя компонента указывается по дополнительному запросу (в нашем случае - K561LA7).

Диалоговое окно для создания контактов символа

Рисунок 2.5. Диалоговое окно для создания контактов символа

В поле Outside Edge (выходной контакт) выбрать значение Dot (кружок инверсии). В окне Default Pin Des (позиционное обозначение первого вывода) проставить единицу. В поле Display включить флажки Pin Des (позиционное обозначение контакта на схеме) и Pin Name (имя контакта). Включить флажок Increment Pin Des (приращение номера очередного размещаемого контакта на единицу). В поле Text Style в строках Pin Name и Pin Des выбрать стиль текста DefaultTTF.Нажать ОК.

Переместить курсор в ту точку (в нашем случае отступить сверху от правого верхнего угла прямоугольника на 5 мм) графического изображения символа, где будет размещен выход вентиля, нажать левую кнопку мыши (появится изображение контакта с инверсным выходом) и, не отпуская кнопку мыши, нажать два раза клавишу R для разворота контакта в нужное положение, а затем отпустить кнопку мыши. Контакт установлен. Нажать правую кнопку мыши или клавишу Esc.

Нажать кнопку левую кнопку мыши для ввода входных контактов. В открывшемся диалоговом окне в поле Outside Edge выбрать None (убрать кружок инверсии) и в окне Default Pin Des проставить цифру 2 (позиционный номер следующего вывода символа). Нажать кнопку ОК.

Для построения первого входного контакта установить курсор в точку с координатами, определяющими пропорции изображения символа (в нашем случае отступить сверху от левого верхнего угла прямоугольника на 2,5 мм), нажать левую кнопку мыши и, не отпуская ее, дважды нажать клавишу R (для разворота изображения вывода на 180°), а затем отпустить кнопку мыши.

Для построения второго входного контакта установить курсор в нужную точку (на 5 мм ниже линии первого контакта) и щелкнуть левой кнопкой мыши.

В результате появится изображение символа компонента с нумерованными двумя входными и одним инверсным выходным контактами.

Для ввода текста выполнить команду Place/Text, затем установить курсор внутрь контура изображения символа и щелкнуть мышью. В поле Text открывшегося диалогового окна набрать символ &, установить выравнивание текста (Justification) по центру как по вертикали, так и по горизонтали. В списке стилей текста (Style) выбрать стиль DefaultTTF. Нажать кнопку Place. Если выделить текст, то его можно развернуть, нажав клавишу R необходимое число раз, или переместить в нужное место, если первоначальное размещение оказалось не очень удачным.

При необходимости для перенумерации контактов выполняется команда Utils/Renumber, диалоговое окно которой представлено на Рисунок 2.6.

Display

Display

Команда определяет цвета, стиль курсора и другие параметры отображения объектов на дисплее. Выбранные параметры сохраняются в файле SCH.INI.

Для

Для

формирования (редактирования) стеков выполняется команда Options/Pad Style (Рисунок 2.16). В области Current Style в начале работы обычно имеется только один стек контактной площадки — Default. выделите строчку Default, нажмите кнопку Сору и в окне Pad Name введите имя нового стека контактной площадки (например, dip17) и нажмите ОК. В области Current Style появится имя новой контактной площадки. Аналогично можно последовательно ввести имена (пока имена!) всех необходимых стеков.
На Рисунок 2.16 представлены примеры стеков, имена которых отражают форму и размеры контактных площадок:

Down

Down
Перенос выбранного объекта в-таблице на одну строку вниз.

Duplicate default pin designator must be unique

5786. Duplicate default pin designator must be unique.

(Номера выводов компонента должны быть уникальными.)

Причина: установленные по умолчанию номера выводов компоненте не должны повторяться.

Duplicate pad numbers found at rows xxx and yyy

5636. Duplicate pad numbers found at rows xxx and yyy.
(На строках ххх и ууу обнаружены одинаковые номера.)

Причина: несколько выводов корпуса компонента имеют одинаковые номера.

Duplicate Pin Number # found in gate #in row #

5729. Duplicate Pin Number # found in gate #in row #.
(Повторяющийся номер вывода # найден в секции # в строке #.)

Причина: комбинация номера секции и номера выводу уже имеется в таблице выводов. Номера общих выводов не должны совпадать с номерами других выводов.

Duplicate pin number #not allowed

5733. Duplicate pin number #not allowed in gate #. Pin numbers musl start with 1 and must be contiguous.
(Повторение номера вывода # не разрешено в секции #. Номера выводов должны начинаться с 1 и не иметь пропусков.)

Причина: см перевод.

Equivalent gates #end # have a different number of pins

5721. Equivalent gates #end # -have a different number of pins.
(Эквивалентные секции # и # имеют разное число выводов.) Причина: секции, имеющие одинаковые коды эквивалентности, должны иметь одинаковое число выводов.

Equivalent pins can not have different

5726. Equivalent pins can not have different electrical types in the same gate. See row # and #.
(Эквивалентные выводы одной и той же секции не могут иметь различные электрические типы. См. строки # и #.)

Причина: см. перевод.

Executive Help

Executive Help
Отображает содержание интерактивной справочной подсистемы P-CAD.

При выполнении данной команды выдается

Exit All+F4
Выход из P-CAD Pattern Editor. При выполнении данной команды выдается запрос на сохранение всех изменений, внесенных с момента последнего сохранения файла посадочного места. При выходе из P-CAD Pattern Editor в файл конфигурации PATED.INI записывается информация о параметрах настройки, типе и размере рабочего пространства, системе единиц, выбранных опциях и т. д.

Exit Alt+F4
Выход из P-CAD Symbol Editor. При выполнении команды выдается запрос на сохранение всех изменений, внесенных с момента последнего сохранения файла символа. При выходе из P-CAD Symbol Editor в файл SYMED.INI записывается информация о параметрах настройки, типе и размере рабочего пространства, системе единиц, выбранных опциях и т. д.

Extent

Extent
Перерисовывает рабочее пространство так, чтобы все объекты на текущем листе были видимы. Невидимые слои информации игнорируются.

Gate #has multiple gateEq values first found in row #

5720. Gate #has multiple gateEq values ... first found in row #.
(Секция # имеет несколько значений кодов эквивалентности ... первое значение найдено в строке #.)

Причина: несколько строк с одинаковым номером секции имеют разные коды эквивалентности секций.

Gate # is missing Gate numbers

5722. Gate # is missing. Gate numbers must be contiguous for homogeneous components.
(Секция # пропущена. Секции однородных компонентов нумеруются подряд.)

Причина: в таблице выводов пропущена информация об этой секции. Нет строки, соответствующей номеру секции, указанному в окне Component Information.

Gate # missing symbol name

5705. Gate # missing symbol name.
(Пропущено имя символа секции #.)

Причина: в окне Component Information не указано имя символа секции #. Каждой секции должен быть поставлен в соответствие по крайней мере один символ.

Gate # missing symbol

5704. Gate # missing symbol.
(Пропущен символ секции #.)

Причина: в окне Component Information не указано имя символа секции #. Каждой секции должен быть поставлен в соответствие по крайней мере один символ.

Gate number # greater than number of gates #in row #

5727. Gate number # greater than number of gates #in row #.
(Номер секции # больше номера секции # в строке #.)

Причина: указанный в таблице выводов номер секции больше числа секций, заданных в окне Component Information.

Gate Number out of range in row # [1 to 255]

5701. Gate Number out of range in row # [-1 to 255].
(Номер секции находится вне допустимого диапазона от -1 до 255 в строке #.)

Причина: компонент может содержать не более 255 секций. Номера -1 или CMN обозначают общие выводы.

Gate Number out of range in row #[l to #]

5716. Gate Number out of range in row #[-l to #].
(Номер секции в строке # находится вне допустимого предела от -1 до #.)

Причина: число в строке # может содержать не более 255 секций. Номера -1 или CMN обозначают общие выводы.

Gate & Pin number must both

5717. Gate & Pin number must both be zero or both be non-zero in row #.
(Номер секции и номер вывода должны быть оба равны нулю или оба не равны нулю в строке #.)

Причина: номер секции и номер вывода одновременно равны нулю, если они описывают пустую строку, неиспользуемый вывод или вывод питания. Для спецификации любого другого вывода они должны быть оба не равны нулю.

Global Rules

Global Rules:

определяет зазоры между объектами и для конкретного слоя ПП;

Glue Point

Glue Point
Размещает точку приклеивания корпуса компонента к ПП. Точки приклеивания используются, чтобы удерживать компоненты на месте, пока они не припаяны на плату в процессе монтажа. Данные передаются в файл .GLU, предназначенный для оборудования автоматического монтажа корпусов на плату по команде File/Keport.

Grids

Grids
Устанавливает набор сеток экрана. Диалог содержит параметры сетки, которые сохраняются в файле символа. Сетку можно сделать невидимой. В абсолютном режиме начало координат сетки находится в левом нижнем углу рабочего пространства. В относительном режиме начало координат может быть установлено в любой точке рабочего пространства.
Переключение между абсолютными и относительными режимами настройки сетки осуществляется кнопкой переключателя сетки в строке состояний или клавишей G.

Highlight

Highlight
Высвечивает выбранный объект (объекты) цветом, выбранном с помощью команды Options/Display.

How to Use Help

How to Use Help
Содержит информацию об использовании справочной подсистемы Windows.

IEEE Symbol "name" missing from library

5707. IEEE Symbol "name" missing from library.
(Имя символа в графе IEEE отсутствует в библиотеке.)

Причина: подключенный ранее символ теперь отсутствует в библиотеке. Библиотека может быть повреждена, или символ был удален при создании другого компонента.

IEEE Symbol

IEEE Symbol
Adder Сумматор

Amplifier Усилитель

Astable Мультивибратс

Complex Комплексный

Generator Генератор

Hysteresis Гистерезис Multiplier Перемножитель

Import

Import
Команда загружает список библиотек проекта в текстовом формате с разделителем.

Invalid characters in PinDes in

5713. Invalid characters in PinDes in row # [Bad characters are COMMA, DACH, SPACE, TAB, BRACKET, PAREN, HI-ASCILL]
(Неверный символ в позиционном обозначении вывода в строке #. [Не могут использоваться символы «.»,»-», «пробел», «табуляция», круглые и прямоугольные скобки, коды ASCII в верхней половине таблицы].)

Причина: позиционные обозначения выводов не могут содержать символы «.», «-», «пробел», «табуляция», круглые и прямоугольные скобки и символы, коды ASCII которых превышают 128.

Invalid characters in PinName

5715. Invalid characters in PinName in row # [Bad character are SPACE, TAB, HI-ASCII].
(Неверный символ в имени вывода в строке #. [Не могут использоваться символы «пробел», «табуляция», коды ASCII в верхней половине таблицы].)

Причина: имена выводов не могут содержать символы «пробел», «табуляция» и символы, коды ASCII которых превышают 128.

Изображение установочного места

Рисунок 2.22. Изображение установочного места компонента с планарными контактами

Экран команды Symbol/Symbol Wizard

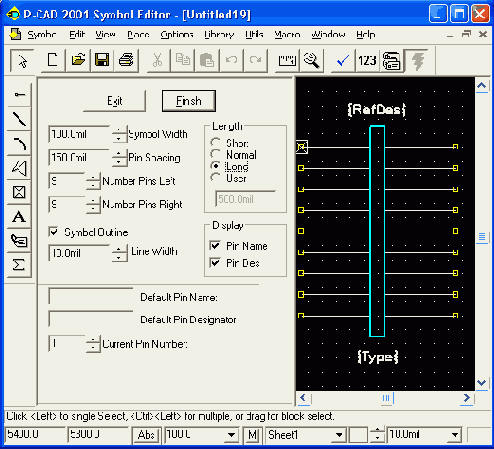

Рисунок 2.11. Экран команды Symbol/Symbol Wizard

Экран команды Symbol/Symbol Wizard

В диалоговом окне должна быть указана следующая информация:

в окне Symbol Width - указывается ширина символа (Внимание! Для совпадения узлов выбранной сетки с точками выводов контактов выбирайте эту величину кратной параметру Pin Spacing);

в окне Pin Spacing - расстояние между смежными выводами по вертикали;

в области Length - длина вывода, в том числе и устанавливаемая пользователем (User), например 5 мм;

в окнах Number Pins Left/Right — определяется количество выводов на левой/правой стороне символа;

флажок Symbol Outline - разрешает отображать контур символа на экране;

в окне Line Width — устанавливается ширина линии контура символа;

в области Display флажки в окнах Pin Name/Pin Des — разрешают изображать на чертеже символа имена/номера выводов;

в окнах Default Pin Name/Default Pin Designator - устанавливаются имя/номер вывода;

в окне Current Pin Number — проставляется номер текущего вывода (система по умолчанию нумерует контакты слева сверху -вниз — направо - вверх).

При кодировании первого контакта проставьте в окне Current Pin Number текущий номер - единицу (может не совпадать с позиционным номером!), в окне Default Pin Name укажите имя контакта, а позиционный номер контакта укажите в окне Default Pin Designator.

При кодировании остальных контактов соблюдается такая же последовательность ввода данных.

После ввода данных для каждого контакта нажимайте клавишу Enter.

После ввода всех необходимых параметров нажмите кнопку Finish, и изображение символа будет перенесено на основной экран редактора Symbol Editor для выполнения дальнейших шагов по редактированию символа (добавлению линий графики, вводу текста, перенумерации выводов и т. п.) и проверки введенных данных (Validate Symbol — операция обязательна!).

По окончании работы символ записывается в библиотеку (команда Symbol/Save As) или в отдельный файл с расширением .sym ( команда Symbol/Save To File).

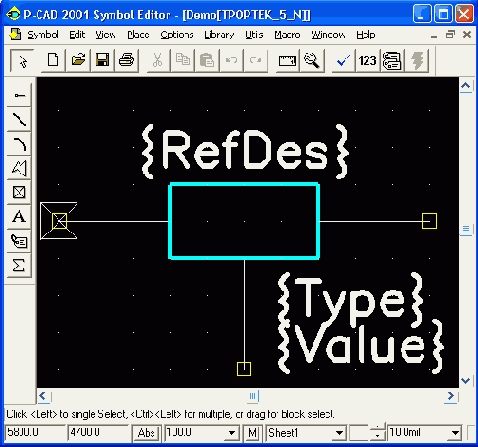

Экран редактора PCAD Symbol Editor

Рисунок 2.1. Экран редактора P-CAD Symbol Editor
Экран редактора PCAD Symbol Editor

Validate Symbol - средства проверки правильности созданного символа;

Renumber Pins - средства перенумерации выводов символа; »

Symbol Attributes - средства просмотра атрибутов символа; Symbol Wizard - мастер создания символа компонента.

Слева расположена панель Placement Toolbar с пиктограммами для размещения вывода символа, рисования линии, дуги, полигона, установки точки привязки символа, ввода текста, задания атрибутов символа и размещения стандартного символа IEEE, указывающего функциональное назначение символа.

После загрузки редактора P-CAD Symbol Editor для создания символа компонента необходимо проделать операции, указанные ниже.

Jump Location J

Jump Location J
Устанавливает центр экрана в точку с координатами X и Y. После вызова команды невбходимо в диалоговом окне задать координаты X и Y будущего центра экрана. Возможно использование клавиши J, чтобы ввести координаты в строку состояния. Для этого сначала нажимается клавиша J. Затем в став-t шей активной строке состояния ввести значение координаты X, нажать клавишу Tab, ввести значение координаты Y и нажать Enter.

Jump Text

Jump Text
Позволяет найти на рабочем листе проекта определенную комбинацию символов. После выдачи команды появляется диалоговое окно, в котором задается текст и параметры его поиска. Case Sensitive Search - искать полное совпадение текста (при установленном флажке) или искать варианты набранного текста (при сброшенном флажке), Search Entire Design -поиск по всем слоям проекта (при установленном флажке) или искать текст в активном слое (флажок сброшен). После установок нажимается кнопка Search. Если образец текста найден, то он подсвечивается на экране, кнопка Search меняет название на Next и при нажатии на эту кнопку экран перемещается к следующему аналогичному тексту и т.д. Если результаты поиска положительны, то можно нажать на кнопку ОК и процесс поиска прекращается.

Keepout

Keepout
Команда создает барьеры (запреты) при автоматической трассировке ПП (трассировка проводников в тех или иных слоях, размещение переходных отверстий и т. п.). Барьер может быть размещен в любом несигнальном слое, в слоях проводников со стороны установки компонентов (Тор) и со стороны монтажа (Bottom), в любом слое сплошной металлизации. Барьеры не могут быть размешены на других сигнальных слоях, кроме вышеперечисленных. Барьеры - неэлектрические элементы, которые учитываются программой автоматической трассировки печатных плат (autorouter), они игнорируются программой проверки правил проектирования (DRC).

Kef Point

Kef Point
Размещает точку привязки посадочного места компонента.

Команда

Команда

позволяет измерить расстояние по осям X и Y, а также кратчайшее расстояние t между двумя точками. Измерения отображаются в системе единиц, определенной командой Options/Configure. Для измерения расстояния необходимо установить курсор в начальную точку, нажать левую клавишу мыши и, не отпуская ее, переместить курсор во вторую точку. В строке состояния будет указано расстояние по осям X и Y и расстояние между двумя точками t:

Команды графического редактора PCAD Pattern Editor [3 4]

Команды графического редактора P-CAD Pattern Editor [3,4]

Команды графического редактора PCAD SYMBOL EDITOR [2 3 4]

Команды графического редактора P-CAD SYMBOL EDITOR [2,3,4]

Команды менеджера библиотек PCAD

Команды менеджера библиотек P-CAD Library Executive [4] Команда Горячие клавиши, пиктограмма и назначение команды

Компонентов и

компонентов и

менеджер библиотек проекта
Если при проектировании пользователь и применяет уже созданные им ранее или кем-либо другим библиотеки компонентов, то в процессе работы неизбежно возникает задача или создания новых, или редактирования ранее созданных компонентов для привязки их к требованиям конкретного проекта.

Last

Last

Возвращает предыдущий вид текущего окна. Запоминаются два предыдущих вида окна.

Layer Sets

Layer Sets:

определяет названия слоев ПП, которые принадлежат данному набору;

Layers

Layers
Позволяет просматривать и изменять свойства слоев проекта.

Line

Line
Позволяет рисовать линии (прямые или ломаные) в текущем слое графического редактора. Чтобы изменить параметры существующей линии, используется команда Edit/Properties. В строке состояния отображаются приращения по осям X и Y.

Размещает дугу или круг на текущем листе. Чтобы изменить параметры существующей дуги, используется команда Edit/Properties. Чтобы изменить пара-метры рисования новой дуги, используется команда Option/Current Line. Для перемещения, изменения размеров, вращения, зеркального отражения и т.д. используется режим Select.

Map Fields

Map Fields
Команда позволяет заполнить графы электронной таблицы, загружаемой по команде File/Cross Link.

Measure

Measure
Команда позволяет измерить расстояние по осям X и Y, а также кратчайшее расстояние t между двумя точками. Измерения отображаются в системе единиц, определенной командой Options/Configure. Для измерения расстояния необходимо установить курсор в начальную точку, нажать левую клавишу мыши и, не отпуская ее, переместить курсор во вторую точку. В строке состояния будет указано расстояние по осям X и Y и расстояние между двумя точками t:

Меню Component (работа с компонентами)

Меню Edit (команды редактирования)

Меню Edit (редактирование компонента)

Меню Edit (редактирование)

Меню File (работа с файлами)

Меню Help

Меню Library (команды работы с библиотеками)

Меню Library (системные команды)

Меню Macro

Меню Options (команды настройки проекта)

Меню Pattern (редактирование посадочного места компонента)

Меню Place (команды размещения объектов)

Меню Place (команды размещения объектов)

Pad

Размещает контактную площадку текущего стиля. Контактные площадки не принадлежат конкретному специфическому слою. Например, чтобы разместить планарную контактную площадку, текущий стиль должен быть установлен таким образом, чтобы контактная площадка была определена только на верхнем или нижнем слое печатной платы. Команда Options/Pad Style используется для определения новых стилей контактных площадок и устанавливает текущий стиль контактной площадки. Команда Edit/Properties в меню Pad Properties позволяет изменить стили контактной площадки или номера уже размещенных контактных площадок.

Меню Place (команды размещения)

Меню Symbol (редактирование символа)

Меню Utils (утилиты)

Меню View (вид)

Меню Window

Merge Patterns

Merge Patterns
Команда копирует корпуса компонентов из одной или нескольких библиотек P-CAD в библиотеку, которая содержит только ссылки на корпуса.

Missing PinDes in row # Only "unused"

5712. Missing PinDes in row #. Only "unused" pads are allowed to have a blank PinDes.
(Пропущено позиционное обозначение вывода в строке #. Только неиспользуемые выводы могут иметь пустые ячейки PinDes.)

Причина: после того как подключен корпус компонента, каждая строка таблицы соответствует выводу этого корпуса. Только неиспользуемые выводы могут иметь пустые ячейки PinDes. Неиспользуемый вывод ассоциируется с пустой строкой таблицы.

Missing PinDes in row #

5711. Missing PinDes in row #.
(Пропущено позиционное обозначение вывода PinDes в строке #.) Причина: когда нет подсоединенного корпуса, каждая строка должна соответствовать выводу и каждый вывод должен иметь позиционное обозначение. Если какая-нибудь строка не нужна, ее нужно переместить в конец таблицы и в окне Component Information уменьшить число выводов на единицу.

Move To Layer

Move To Layer
Команда позволяет выбирать объекты и затем перемещать их на другой слой.

Настройка дополнительных параметров монитора

Рисунок 2.13. Настройка дополнительных параметров монитора

Области Glue Dots и Pick and Place задают соответственно параметры вывода на экран точек приклеивания и привязок компонентов при автоматическом монтаже компонентов на печатной плате. Возможны три варианта: Show — показать на экране, Hide - скрыть, No

Настройка параметров дисплея

Рисунок 2.4. Настройка параметров дисплея

Net Class Definitions

Net Class Definitions:

определяет имя класса цепей и элементы этого класса цепей;

Net Class Rules

Net Class Rules:

определяет правила разводки для определенного класса цепей;

Net Rules

Net Rules:

определяет правила разводки для определенной цепи;

New Ctrl+N

New Ctrl+N
Открывает окно для создания файла нового символа. По умолчанию задается абсолютная сетка с шагом 100 mil и началом координат в точке 5000, 5000.

New Window

New Window
Позволяет открывать дополнительные окна для проекта. Возможно независимое перемещение в каждом окне, чтобы сравнить различные части одного и того же файла. Номера открытых окон записываются после имени проекта и разделяются точкой с запятой.

New

New
Команда позволяет создавать новую (пустую) библиотеку. В диалоге команды Library/New стандартными средствами Windows определяется имя файла и место размещения на диске новой библиотеки.

NORMAL Symbol "name" missing from library

5706. NORMAL Symbol "name" missing from library.
(Имя символа в графе NORMAL отсутствует в библиотеке.) Причина: подключенный ранее символ теперь отсутствует в библиотеке. Библиотека может быть повреждена, или символ был удален при создании другого компонента.

Number of Pads Across

Number of Pads Across

- число столбцов в массиве выводов (только для корпусов ARRAY и QUAD).

Number of Pads Down

Number of Pads Down

- число строк выводов по вертикали (для DIP и SMD корпусов - число контактов установочного места компонента).

Number of rows not equal to number of pads

5710. Number of rows not equal to number of pads.
(Число строк в таблице не равно числу выводов корпуса компонента.)

Причина: после того как подключен корпус компонента, число строк в таблице должно быть равно числу выводов. Строки могут оставаться пустыми, если выводы корпуса не ассоциируются с какими-нибудь выводами символов.

Окно Component Information

Рисунок 2.24. Окно Component Information
Окно Component Information

В окне Refdes Prefix напишите DD (так будут на схеме именоваться в будущем позиционные обозначения компонентов).

В области Component Type включите флажок Normal - обычный компонент (возможны варианты: Power - источник питания, Sheet Connector - соединитель листов схемы, Module - модуль иерархического символа, Link — схема модуля).

В области Component Style выберите Homogeneous — однородный компонент (все секции одинаковы). В области Gate Numbering задайте способ нумерации секций (Alphabetic - буквенный или Numeric -числовой способ).

Результат выполненных операций представлен на Рисунок 2.24

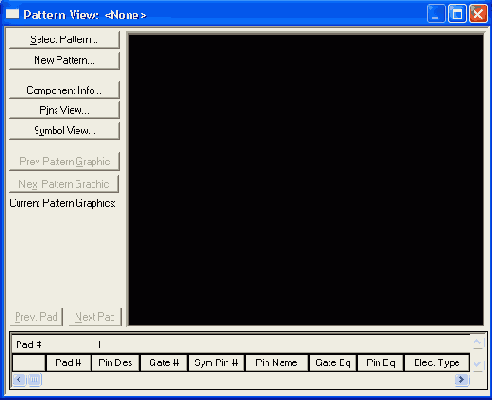

Кнопки Pins View, Pattern View и Symbol View используются для открытия окон редактирования соответствующих параметров компонентов.

Для создания Таблицы выводов Pins View щелкните по кнопке Pins View и заполните таблицу информацией, взятой из технической документации для текущего компонента (или задайте эти данные сами). В нашем случае таблица выводов компонента выглядит так, как показано на Рисунок 2.25.

Окно Design Tehnology Parameters ...

Рисунок 2.14. Окно Design Tehnology Parameters...
Окно Design Tehnology Parameters ...

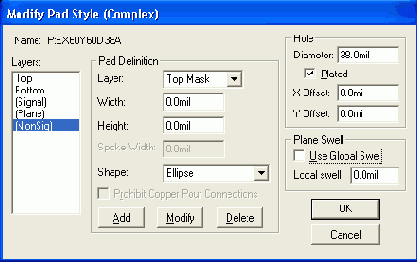

выделите строчку Pad Styles, нажмите кнопку New Item (новый тип контактной площадки), введите имя создаваемой контактной площадки (вводимое имя должно отражать некоторые параметры создаваемого стека, например имя smd2108 показывает, что площадка планар-ная размером 2,1 мм X 0,8 мм, а имя dip17 означает, что площадка сквозная и ее внешний диаметр равен 1,7 мм) и нажмите ОК;

повторите операцию задания имени контактным площадкам столько раз, сколько разновидностей площадок имеется в вашем проекте (при необходимости площадки можно удалить или переименовать). Заметим, что геометрические формы и размеры контактных площадок для отверстий в ПП определяются конструкторско-технологической документацией, действующей на предприятии.

Вид окна после проведения указанных операций представлен на Рисунок 2.15.

При включенном флажке Read-only file окна Design Technology Parameters редактировать данные нельзя.

На печатных платах размещаются простые (Simple) и сложные (Complex,) стеки контактных площадок и переходных отверстий (Via Stacks). Стек контактной площадки — это файл, который содержит описание графики контактной площадки в различных слоях ПП и номер апертуры фотоплоттера.

Окно команды Options Display

Рисунок 2.12. Окно команды Options Display
Окно команды Options Display

В области Layer/Item Colors закладки Colors после щелчка мышью по имени слоя или имени объекта можно изменить их цвет. Впрочем, можно и оставить цвета слоев и объектов, которые установлены по умолчанию (кнопка Default).

По умолчанию установлена следующая структура слоев платы:

Тор - проводники на верхней стороне платы (сторона установки компонентов), Bottom — проводники на нижней стороне платы, Board -контур платы, Top Mask — графика маски пайки на верхней стороне платы, Bot Mask - графика маски пайки на нижней стороне платы, Top Silk - шелкография на верхней стороне платы (позиционные обозначения компонентов), Bot Silk - шелкография на нижней стороне платы, Top Paste - графика пайки на верхней стороне платы, Bot Paste - графика пайки на нижней стороне платы.

Установка цветов возможна для следующих объектов:

Окно мастера создания посадочного места

Рисунок 2.23. Окно мастера создания посадочного места

В списке Pattern Type выбирается тип корпуса: DIP - корпус типа Dip с двухрядным расположением выводов, ARRAY - прямоугольный корпус с массивом выводов, QUAD - корпус с выводами, расположенными с четырех сторон.

Окно перенумерации контактов

Рисунок 2.6. Окно перенумерации контактов

В области окна Туре установить режим Pin Number.

В окнах Starting Pin Number (стартовый номер контакта) и Increment Value (приращение, нумерации) установить значение единица. Нажать кнопку ОК.

Устанавливайте курсор на нужный контакт и нажимайте левую кнопку мыши (см. рисунок компонента в документации!). В результате изображения контактов изменят свой цвет и будут пронумерованы в указанной вами последовательности (номера контактов не видны).

Для изменения позиционных обозначений контактов вновь вызовите команду Utils/ Number, включите флажок Default Pin Designator, в окнах Starting Pin Designator и Increment Value проставьте единицу и нажмите ОК. Затем прощелкайте контакты в нужной последовательности. На экране появятся позиционные номера контактов, после выделения которых (нажать клавишу Shift) можно изменить их местоположение на рисунке.

Выполните команду Place/Ref Point для задания точки привязки символа. Переместите курсор в точку первого контакта символа и щелкните мышью. В результате сверху изображения первого контакта появится светлый прямоугольник с диагоналями.

Выполните команду Place/Attribute для задания атрибутов символа: места для размещения позиционного обозначения элемента на схеме и надписи типа элемента. Для этого щелкните мышью и в появившемся диалоговом окне (Рисунок 2.7) в области категорий атрибута (Attribute Category) укажите назначение атрибута для элемента (Component). В области имен атрибутов (Name) выбрать имя атрибута позиционного обозначения (Refdes). В списке Text Style установить стиль текста Default TTF. В области выравнивания текста (Justification) установить выравнивание текста по вертикали — вниз, а по горизонтали — центр. Нажать кнопку ОК. Установить курсор сверху изображения символа и щелкнуть мышью. После выделения позиционного обозначения символа его можно перетащить надпись в нужное место рисунка.

Окно редактирования простых стеков

Рисунок 2.17. Окно редактирования простых стеков

В области Туре выбирается тип контактной площадки:

Thru - контактная площадка для штыревого вывода;

Тор — контактная площадка для планарного вывода со стороны установки компонента на ПП;

Bottom - контактная площадка для планарного вывода со стороны монтажа компонента.

В области Plane Connection указывается тип контактных площадках при подключении их к сплошным слоям металлизации:

Thermal - контактная площадка с тепловым барьером;

Direct - сплошная контактная площадка, напрямую подключена к слою металлизации.

В списке окна Shape устанавливается форма контактной площадки:

Ellipse - эллиптическая (круг);

Oval - овальная;

Rectangle - прямоугольная;

Rounded Rectangle -прямоугольная со скругленными углами;

Target — перекрестье для сверления;

Mounting Hole - крепежное (монтажное) отверстие.

В таблице приведены внутренние (d) диаметры отверстий и диаметры (D) контактных площадок для ПП 4-го класса точности.

Окно технологических параметров проекта

Рисунок 2.15. Окно технологических параметров проекта

Стеки для штыревых выводов (DIP-корпусы) компонентов, которые имеют одинаковую форму контактных площадок на всех слоях ПП, и стеки для компонентов с планарными выводами (SMD-корпусы), имеющие контактные площадки на одном слое ПП, образуют простые стеки. Компоненты с планарными выводами размещаются на слоях Тор или Bottom (на этих же слоях задается и графика корпусов этих компонентов). Сложные стеки на различных слоях ПП могут иметь различную геометрическую форму. Стек первого контакта компонента должен отличаться (например, квадрат) от других стеков этого же компонента.

Окно установки атрибутов символа

Рисунок 2.7. Окно установки атрибутов символа

Повторите предыдущую операцию для вывода имени компонента (Туре) в соответствующем месте рисунка символа.

Результат создания символа компонента представлен на Рисунок 2.8.

Загрузка компонента из выбранной

Open Ctrl+0
Загрузка компонента из выбранной библиотеки.

Open Ctrl + О

Open Ctrl + О
Открывает существующий файл символа (расширение .SYM) или библиотеку (расширение .LIB), чтобы выбрать символ.

Open

Open
Вызывается редактор Pattern Editor для загрузки библиотеки (.lib), содержащей нужное посадочное место, или загружается файл отдельного корпуса, (.pat).

Pad 1 Position

Pad 1 Position

—местоположение первого вывода компонента (в корпусе DIP обычно — верхний левый вывод).

Pad Definitions

Pad Definitions:

определяет свойства для стилей контактных площадок ПП;

Pad number at row xxx is out of range

5637. Pad number at row xxx is out of range.
(Номера выводов корпуса компонента на строке ххх находятся вне допустимого диапазона.)

Причина: номера выводов корпуса компонента могут принимать значения в пределах от 1 до номера строки включительно.

Pad Style (Padl/Other)

Pad Style (Padl/Other)

— типы стеков контактов площадок для первого и остальных выводов компонента - автоматически передаются из текущей платы. Имена этих стеков, как было упомянуто ранее, находятся в специальном файле проекта с расширением .dtp.

Pad Style

Pad Style
Устанавливает текущий стиль контактной площадки для команды Place/Pad. Можно добавлять, удалять и редактировать стили контактной площадки, устанавливать диаметры отверстий, используя ряд диалогов. Стиль контактной площадки - совокупность информации о форме (круглая, прямоугольная и т. п.) контактной площадки, слоев ее размещения, диаметра отверстия, его смещения относительно центра контактной площадки. Стиль контактной площадки может быть простым или сложным. Заданный по умолчанию стиль контактной площадки (Default) не может быть изменен или удален, он недоступен для редактирования. Для редактирования должен быть создан новый стиль путем копирования, последующего изменения и записи стиля Default под другим именем.

Pad to Pad Spacing

Pad to Pad Spacing

— расстояние между центрами контактов в строках.

Paste Ctrl+V

Paste Ctrl+V
Команда вставляет объект (объекты) из буфера обмена в текущий файл символа, если они были вырезаны или скопированы из рабочего'пространства графического редактора с помощью команд Cut и Сору.

При выполнении команды Paste курсор принимает форму перекрестия. При нажатии левой кнопки мыши происходит вставка объекта в выбранную позицию курсора (до отпускания кнопки мыши объект может быть повернут или перенесен в другое место рабочего окна). При вставке выводов компонента или текста из различных файлов, содержащих стили, имеющие те же самые названия, но содержащие данные, отличающиеся от установленных для текущего файла, новые имена стилей заключаются в скобки и добавляются к списку стилей, доступных в текущем файле.

Paste From File

Paste From File
Команда используется для вставки содержимого из блочного файла в текущий файл. Блочный файл должен быть предварительно создан командой Copy to File. При выполнении команды Paste from File появляется окно диалога, в котором выбирается блочный файл для вставки

Paste Spreadsheet Ctrl +V

Paste To Layer

Paste To Layer
Позволяет вставлять элементы на слои, отличные от тех, из которых они были вырезаны или скопированы, в пределах одного или нескольких проектов. Эта особенность относится к одиночному или множественному копированию и операции вырезания блока. Команда Paste To Layer может работать только с данными, содержащимися в буфере обмена и имеющими формат Pattern Editor или РСВ. Данные, поступившие в буфер обмена из других приложений, не могут быть вставлены в рабочее пространство графического редактора посадочных мест P-CAD Pattern Editor. При выборе нескольких элементов, находящихся на различных слоях, все они будут вставлены на текущий уровень. Многослойные элементы типа контактных площадок останутся многослойными. Выбор слоя для размещения вставляемых элементов удобно производить путем нажатия клавиши L. Возможна вставка на выбранный слой содержимого файла буфера обмена (.CLP) так же, как и непосредственно из буфера обмена. При вставке переходных отверстий, контактных площадок или текста из других файлов, которые имеют одинаковые 'имена стилей, но данные отличаются от стилей текущего проекта, вводимые имена помещаются в скобках, чтобы указать на возможный конфликт стилей. Новые имена стилей (в скобках) будут добавлены к списку доступных стилей в текущем проекте.

Pattern Graphics

Pattern Graphics
Позволяет задавать из выбранной библиотеки альтернативные имена посадочным местам компонентов, а также разворачивать посадочные места на угол, кратный 90°, в слоях Тор и Bottom.

PATTERN "name" missing from library

5709. PATTERN "name" missing from library.
(Имя корпуса в графе PATTERN отсутствует в библиотеке.)

Причина: подключенный ранее корпус теперь отсутствует в библиотеке. Библиотека может быть повреждена, или корпус был удален при создании другого компонента.

Pattern Width и Pattern Height

Pattern Width и Pattern Height

- расстояние между центрами выводов по строкам и столбцам соответственно.

Pattern Wizard Ctrl+W

Pattern Wizard Ctrl+W
Запускает программу -мастер Pattern Wizard для создания посадочного места компонента компонента.

PCAD Library Executive

P-CAD Library Executive

позволяет составлять списки соответствий выводов символов и вентилей (секций) компонентов и имеет средства просмотра параметров компонентов. В электронных таблицах параметров обеспечена возможность одновременного изменения содержания нескольких выбранных ячеек. Во все электронные таблицы параметров (Pins, Pattern и Symbol) включены столбцы с указанием номеров выводов (Pad Number). Программа имеет средства просмотра библиотечных файлов и поиска компонентов по всем возможным атрибутам.
Запускается Менеджер исполняемым файлом СМР.ЕХЕ или из среды любого графического редактора P-CAD командой Utils/P-CAD Library Executive.

После запуска программы необходимо выполнить команду Component New и выбрать нужную библиотеку, в которой ранее записаны сведения о графике символов и посадочных местах компонентов, и заполнить нужные окна диалогового окна (Рисунок 2.24). Работу менеджера библиотек рассмотрим на примере создания интегрированных данных для компонента К561ЛА7.

Щелкните по кнопке Select Pattern, введите имя посадочного места (в нашем случае — DIP14) в окно Number of Gates введите число вентилей компонента (4) и нажмите Enter. В нижней части диалогового окна отобразится таблица, столбцы которой содержат следующую информацию: Gate# - имена (номера) логических секций, Gate Eq -коды логической эквивалентности секций (поскольку все секции однородного компонента одинаковы, то в этом столбце во всех ячейках автоматически устанавливается число 1), Normal - информация, соответствующая библиотечному имени символа данной секции (компонент может состоять и из разных функциональных секций!). Этот символ определяется после установки курсора в ячейку столбца Normal напротив имени нужной секции, нажатии на кнопку Select Symbol, выборе из появившегося списка имени символа и нажатии кнопки ОК.

PCAD Library Fl

P-CAD Library Fl

PCAD Library

P-CAD Library
Команда запускает менеджер библиотек P-CAD Executive Library Executive.

PCAD Pattern

P-CAD Pattern
Команда запускает графический редактор корпусов Editor и посадочных мест P-CAD Pattern Editor.

PCAD PCB

P-CAD PCB
Команда запускает графический редактор печатных плат P-CAD PCB.

PCAD РСВ

P-CAD РСВ

Команда запускает графический редактор печатных плат P-CAD РСВ.

PCAD Schematic

P-CAD Schematic

Команда запускает графический редактор принципиальных схем P-CAD Schematic.

PCAD Symbol Editor

P-CAD Symbol Editor
Команда запускает графический редактор символов принципиальных схем P-CAD Symbol Editor.

PCAD Symbol

P-CAD Symbol
Команда запускает графический редактор символов Editor компонентов P-CAD Symbol Editor.

PCAD

P-CAD

Pick Point

Pick Point
Размещает точку привязки захвата для автоматического извлечения компонента из тары и его размещения на плате. Данные передаются в файл .PNP, предназначенный для оборудования автоматического монтажа корпусов на плату по команде File/Report.

Pin Number # could not be found for gate #in row #

5730. Pin Number # could not be found for gate #in row #.
(Номер вывода # не может быть обнаружен в секции # в строке #.)

Причина: номер вывода, указанный в таблице выводов, не может быть найден в символе, соответствующем секции с данным номером.

Pin Number # for gate # was never

5732. Pin Number # for gate # was never assigned in the spreadsheet
(Номер вывода # секции # не был назначен в таблице выводов.)

Причина: номер вывода, найденный в символе, отсутствует в таблице символов.

Pin Number #greater than number of pins #in row #

5728. Pin Number #greater than number of pins #in row #.
(Номер вывода # больше номеров выводов # в строке #.)

Причина: указанный в таблице выводов номер вывода больше числа выводов, заданных в окне Component Information.

Pin number #in row # exceeds the number of pads/pins

5718. Pin number #in row # exceeds the number of pads/pins.
(Номер вывода # в строке # превышает число выводов.) Причина: номер вывода в любой строке никогда не может превышать числа выводов в присоединенном корпусе или общее число выводов секций компонента, когда корпус не присоединен.)

Pin Number # is missing from gate

5734. Pin Number # is missing from gate #. Pin numbers must starl with 1 and must be contiguous.
(В секции # пропущен номер вывода #. Нумерация выводов начинается с 1 и должна быть непрерывной.)

Причина: номер вывода символа не найден в таблице выводов.

Pin
Размещает в заданную позицию на экране вывод компонента.

Pins View

Pins View
Редактирование параметров и упаковки выводов компонента.
Pattern View

Редактирование параметров посадочного места компонента.

Placement Toolbar

Placement Toolbar
Команда устанавливает видимость/невидимость панели кнопок команд размещения.

Подсоединенная к проекту библиотека

Рисунок 2.9. Подсоединенная к проекту библиотека

В поле Library выбрать имя нужной библиотеки. Включить метку занесения информации в библиотеку как отдельного элемента - Create Component. В окне Symbol набрать имя символа NAND, в окне Component - имя компонента К155ЛАЗ и нажать кнопку ОК. В появившемся диалоговом окне Save Component As в области Component Туре установить флажок Normal и нажать ОК.

Если выполнить команду Save To File As, то можно сохранить файл с новым именем, не включая его в библиотеку (расширение файла .sym).

Если выполнить команду Save To File, то можно сохранить файл со старым именем, не включая его в библиотеку (расширение файла .sym).

Poligon

Poligon
Команда вычерчивает многоугольник на рабочем листе. Не допускается создавать полигон с взаимными пересечениями сторон. Редактирование полигона возможно после окончания рисования и последующего его выделения. Полигон можно повернуть на угол, кратный 90°, зеркально отразить относительно оси X Метки на выделенном полигоне позволяют изменить его форму и размеры.

POWER pin can't have missing PinName in row #

5714. POWER pin can't have missing PinName in row #.
(Вывод типа POWER не может иметь пропущенное имя в строке #.)

Причина: вывод, имеющий тип Power, должен обязательно иметь имя PinName, так как оно по умолчанию используется как имя подсоединенной к этому выводу цепи.

Preferences

Preferences

Определяет настройки клавиатуры (горячие клавиши) и мыши для быстрого вызова команд графического редактора.

Print Ctrl+P

Print Ctrl+P
Печатает активный символ в соответствии с установленными параметрами печати. При выполнении этой команды появляется.диалоговое окно File Print. Можно выводить на печать выбранную часть символа.

Print Setup

Print Setup

Отображает список установленных принтеров и конфигурирует текущий принтер.

Prompt Line

Prompt Line
Позволяет показывать/скрывать строку сообщений. Текущие параметры настройки для видимости строки подсказки сохраняются в файле инициализации.

Properties

Properties
Команда вызывает диалоговое окно редактирования свойств выбранного объекта. Перед выполнением команды Properties должен быть выбран хотя бы один объект для редактирования. Если выбраны множественные объекты, то они должны иметь одинаковый тип (например, дуги, линии, контакты и т. п.), иначе команда недоступна. При редактировании свойств множественных объектов внесенные изменения относятся ко всем выбранным объектам. Команда Properties может также быть выбрана из

Publisher

Publisher
Утилита для создания отчетов в формате MS Word 97. Отчеты могут содержать графику библиотечных корпусов и символов.

Query

Query
Команда позволяет производить в диалоговом режиме поиск компонентов в импортируемых библиотечных файлах.

Record

Record
Начинает запись макрокоманды. После того как запись макрокоманды завершена, ей может быть назначена горячая клавиша или пункт меню. Кнопка М, расположенная на строке состояния, позволяет управлять со-стоянием записи макроса: белый цвет фона вокруг буквы М означает, что запись макроса не выполняется; красный цвет - активизирует запись макроса; желтый цвет - запись макроса приостановлена.

Редактирование сложных стеков

Рисунок 2.18. Редактирование сложных стеков

В списке Shape указаны тринадцать вариантов форм контактных площадок:

Poligon - контактная площадка, определяемая полигоном;

Thermal 2 Spoke - контактная площадка с двумя тепловыми барьерами;

Thermal 2 Spoke/90 - контактная площадка с двумя тепловыми барьерами, развернутыми на 90°;

Thermal 4 Spoke — контактная площадка с четырьмя -тепловыми барьерами;

Thermal 4 Spoke/45 — контактная площадка с четырьмя тепловыми барьерами, развернутыми на 45°;

Direct Connect - контактная площадка с прямым соединением со сплошным слоем металлизации.

Другие варианты - как для контактных площадок с простыми формами.

При выборе контактной площадки в виде теплового барьера в появляющиеся окна Outer Dia/Inner Dia вводятся значения внешнего и внутреннего диаметров площадки. В окне Spoke Width задается ширина теплового барьера.

В области Hole в окне Diameter устанавливается диаметр металли-зированного/неметаллизированного (включен/выключен флажок Plated) отверстия, соединяющего слои ПП. Смещение центра отверстия относительно центра апертуры фотокоординатографа (по горизонтали - X Offset и по вертикали - Y Offset) определяется оборудованием, применяемым для изготовления фотошаблонов.

После окончания установки параметров для каждой контактной площадки нажимается кнопка Modify.

После окончания установок данных для стека по всем слоям нажать кнопку ОК, и в появившемся окне Options Pad Style (Рисунок 2.16) для просмотра сечений-стеков (только для сквозных отверстий!) контактных площадок во всех слоях печатной платы нажимается кнопка Modify Hole Range (Рисунок 2.19).

Redo

Redo
Отменяет результат выполнения команды Undo. По умолчанию глубина «отката» вперед равна 10 и может быть изменена в файле конфигурации SYM.INI параметром UndoLimit.

Redraw

Redraw
Команда очищает и затем перерисовывает активное окно. Перерисовка используется для удаления следов «мусора», образующегося при редактировании графики объектов. При перерисовке соблюдается очередность слоев, установленная командой Options/Layers. Активный слой перерисовывается последним, чтобы оказаться сверху. Для прерывания перерисовки в процессе ее выполнения, щелкните правую кнопку мыши или нажмите Esc.

Ref Point

Ref Point
Размещает точку привязки символа библиотечного компонента.

Rename

Rename

Переименовывает библиотечный символ.

Renumber

Renumber
Перенумеровывает номера выводов или позиционные обозначения выводов. Команда Undo отменяет всю перенумерацию.

Report

Report
Создание отчета по результатам поиска компонентов после выполнения команд File/Cross Link, File/ Import или о составе библиотек P-CAD.

Rotate

Rotate

— возможность поворота контакта на 90°.

Run

Run
Выполняет макрокоманду.

Save As

Save As

Сохраняет файл символа в библиотеке. При выполнении команды созданный символ можно сохранить под другим именем.

Save Ctrl+S

Save Ctrl+S
Сохраняет файл символа в библиотеке. При записи в библиотеку опция Create Component используется только для компонентов, имеющих числовую нумерацию выводов (компоненты типа DIP, SMD). Компоненты с нумерацией выводов комбинацией буквы и цифры (например, компоненты типа «массив выводов») с использованием этой опции не создаются. Если флажок Create Component не установлен, то символ сохраняется в библиотеке без создания компонента. В этом случае для создания компонента, соответствующего символу, используют менеджер библиотек P-CAD Library Executive.

Save To File As

Save To File As

Сохраняет текущий символ в файле с новым именем и местоположением на диске. Заданное по умолчанию расширение файла - .sym.

Save To File

Save To File
Сохраняет символ в активном окне в виде отдельного файла символа (.sym). Текущее имя файла и его местоположение на диске нельзя изменить этой командой. Чтобы сохранить текущий файл под другим именем или изменить его местоположение на диске, используется команда Save To File As.

Save To Library

Save To Library
Команда сохраняет или обновляет библиотеки в формате P-CAD.

Schematic

Schematic
Команда запускает графический редактор принципиальных схем P-CAD Schematic.

Сечение стеков контактных площадок

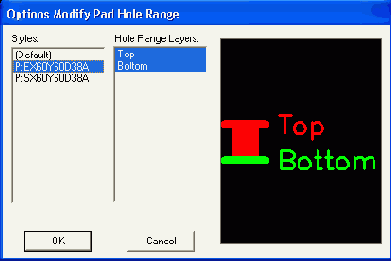

Рисунок 2.19. Сечение стеков контактных площадок

Затем в области Styles выбирают имя стека и просматривают изображения его сечений по всем установленным для него ранее слоям печатной платы.

в корпусе компонента эти выводы

Рисунок 2.27. Секции компонента с общими выводами 531ТВ11

Выводы общих сигналов 1 и 13 изображаются в символах обеих секций, но в корпусе компонента эти выводы имеют свой индивидуальный номер.

Select All

Select All
Выбирает все объекты на текущем листе.

Select Pattern

Select Pattern
Выбор одного или нескольких посадочных мест из текущей библиотеки для присоединения к текущему компоненту.

Select Symbols

Select Symbols
Выбор символов в текущей библибтеке для присоединения к текущему компоненту.

Select

Select
Команда позволяет выделить объект (объекты) для их последующего редактирования с помощью команд меню Edit. Выделенные объекты можно перемещать, изменять их размеры, поворачивать, назначать в другой слой, копировать, модифицировать, удалять.

Selection Mask

Selection Mask
Определяет фильтр для маскирования графических примитивов при выделении их командой Edit/ Select. Настройка осуществляется с помощью соответствующего диалога. Включение/выключение флажков делает доступными/недоступными объекты для их выделения.

Setup

Setup
Устанавливает имя каталога, в который будут записываться файлы макрокоманд.

Shortcut Directory

Shortcut Directory

Ссылка на сайт производителя соответствующей элементной базы для проектирования.

Shortcut

Shortcut

Ссылка на сайт производителя соответствующей

Silk Line Width

Silk Line Width

— ширина линий габаритов корпуса компонента,

Silk Rectangle Width/Height

Silk Rectangle Width/Height

— высота/ширина прямоугольника, изображающего корпус компонента.
После ввода данных в окно мастера Pattern Editor (на Рисунок 2.23 представлено окно с данными для микросхемы К651ЛА7) нажмите кнопку Finish и окончательно отредактируйте посадочное место. Запишите созданный файл в библиотеку командой Pattern/Save As.

Итак, часть данных (символы компонентов, стеки контактных площадок и посадочные места), необходимых для проектирования печатной платы, определена. Теперь пора переходить к программе, которая объединяет предыдущие графические данные и дополняет их до такого содержания, чтобы эти интегрированные и взаимосвязанные между собой данные можно было использовать для построения электрических схем, размещения компонентов на печатной плате и для трассировки печатных плат.

Такой программой является менеджер библиотек P-CAD Library Executive.

Содержание

Вперед

Silk Screen

Silk Screen

— флажок визуализации габаритов корпуса компонента (графика корпуса по умолчанию рисуется в слое Silk).

Символ «Земля»

Рисунок 2.10. Символ «Земля»

Slide Selection Ctrl+?

Slide Selection Up Ctrl+

Slide Selection Up Ctrl+-
Перекос выбранного объекта в таблице на одну строку вверх.

Snap to Grid

Snap to Grid
Включает/выключает режим привязки перемещений курсора по узлам координатной сетки. Текущие параметры настройки для перемещения курсора сохраняются в файле инициализации.

Сору

Сору
Копирует один или большее количество элементов из одной библиотеки в другую. Если необходимо копировать компонент со связанными символами, то используется команда Library/Copy администратора библиотек P-CAD Library Executive.

Sources Browser

Sources Browser
Открытие окна для просмотра дерева используемых библиотек.

Создание символа обозначающего

2.2. Создание символа, обозначающего

заземление контактов

Выполнить команду Symbol/New и установить шаг сетки 1,25 мм.

Выполнить команду Place/Pin. В открывшемся окне Place Pin (см. Рисунок 2.5) в поле Length (длина) выбрать Short (короткий), а в поле Display выключить метки Pin Des и Pin Name. Во всех других полях установить значение None. В окне Default Pin Name ввести имя символа GND и нажать кнопку ОК.

Щелкнуть мышью и, не отпуская ее левую кнопку, развернуть контакт вверх или вниз (нажимая клавишу В).

Выбрать команду Place/Line и в основании линии вывода контакта провести отрезки линий, обозначающие знаки заземления. Для этого, возможно, придется ввести дополнительные значения шага сетки (например, 2,5 мм или 5 мм).

Выбрать команду Place/Ref Point и щелкнуть в центра контакта (появится знак привязки).

Выбрать команду Place/Attribute и в диалоговом окне установить для Component значение Ref Des и разместить эту надпись сверху рисунка, а затем установить для Component значение Туре и разместить эту надпись внизу рисунка.

Выбрать команду Symbol/Save As, в поле Library установить нужную библиотеку (если библиотека установлена ранее, то ее имя появится автоматически). Включить метку занесения информации в библиотеку как отдельного элемента (Create Component), в полях Symbol и Component дать имя компоненту GND и нажать кнопку ОК. Затем в появившемся диалоговом окне Save Component As в поле Component Туре активизировать окно Power и нажать ОК. Произойдет запись компонента заземления в выбранную библиотеку. Символ GND показан на Рисунок 2.10.

Создание символов компонента для

2.1. Создание символов компонента для схем электрических принципиальных
В текущем параграфе описываются последовательность создания символьных образов компонентов и правила занесения их в личную библиотеку. Приведен пример создания символа компонента, отображающего на схеме контакт заземления.

Для решения поставленной задачи используется встроенный в систему специальный графический редактор P-CAD Symbol Editor. Указанный редактор может быть запущен автономно исполняемым модулем SYMED.EXE, или из редактора P-CAD Schematic, или из редактора P-Cad PCB, или из менеджера библиотек P-CAD Library Executive после выполнения команды Utils/P-CAD Symbol Editor.

На Рисунок 2.1 представлен экранный интерфейс указанного редактора, основные элементы которого описаны выше. Отличием данного интерфейса является наличие четырех дополнительных кнопок:

Список установленных сеток экрана

Рисунок 2.2. Список установленных сеток экрана

В области Width (ширина) установить Thin (тонкая линия — толщиной 0.254 мм - по умолчанию), в области Style установить Solid (сплошная линия) и нажать кнопку ОК. Пользователь может установить нестандартную толщину линии после активизации флажка User и ввода в окно нужного значения толщины линии. Переключение на нужную толщину линии можно производить в процессе рисования установкой соответствующих значений толщины линии в окне строки состояний.

Status Line

Status Line
Позволяет показывать/скрывать строку параметров графического редактора. Текущие параметры настройки для видимости строки параметров сохраняются в файле инициализации.

Стеки контактных площадок

Рисунок 2.16. Стеки контактных площадок

dip17 - круглая площадка диаметром 1,7 мм;

DIP12 - круглая площадка диаметром 1,2 мм;

plan2108 — планарная площадка размером 2,1 х 0,8 мм;

REC1212 - квадратная (прямоугольная) площадка размером 1,2 х 1,2 мм.

После выделения имени стека и нажатии на кнопку Modify (Simple) открывают меню редактирования простых стеков контактных площадок (Рисунок 2.17).

Стеки переходных отверстий

Стеки переходных отверстий

формируются после выполнения команды Options/Via Style аналогично формированию стеков контактных площадок.
Имена стеков переходных отверстий проекта задаются по команде Pattern/Design Technology Parameters (см. Рисунок 2.15).

Все сформированные стеки контактных площадок могут быть размещены на рабочем поле ПП после выполнения команды Place/Pad программы P-CAD Pattern Editor. Такое размещение контактных площадок стеков производится для формирования установочного места компонента с целью последующей записи его в библиотеку или в отдельный файл (расширение PAT).

Symbol View

Symbol View
Редактирование параметров символа и его графики.

Symbol Wizard Ctrl+W

Symbol Wizard Ctrl+W
Запускает программу-мастер Symbol Wizard для создания символа компонента.

Диаметры (мм)

Таблица Диаметры (мм)


d	0,6	0,8	1,0	1,2	1,5	1,8
D	1,0	1,15	1,4	1,65	2,0	2,3

Геометрические размеры контактных площадок устанавливаются в окнах Widht (ширина), Height (высота) и Diameter (диаметр отверстия для сверления). Если отверстие металлизированное, то в области Hole устанавливается флажок Plated.

В области Plane Swell устанавливается значение зазора между слоем металлизации и неподсоединенными к нему контактными площадками и переходными отверстиями. Этот зазор выдерживается при автоматической трассировке связей на печатной плате. После всех установок нажмите ОК.

При выделений нужного имени стека и нажатии кнопки Modify (Complex) в диалоговом окне Options Pad Style (Complex) производится редактирование сложных стеков контактных площадок (Рисунок 2.18).

В окне Layers последовательно указывают имена слоев, на которых будут размещаться контактные площадки стека. Имена слоев появляются при раскрытии списка слоев в окне Layer области Pad Definition, нужный слой выбирается из списка и добавляется в поле

Таблица выводов компонентов В

Прежде всего устанавливается соответствие между номерами контактов столбца Sym Pin # и номерами выводов в столбце Pin Des. В столбце Sym Pin # указывается номер(!) вывода символа в соответствующей секции символа компонента.

В столбец Pin Name вводят имена выводов в каждой секции (включая контакты «земли» - имя GND и «питания» - имя VCC).

В столбцы Gate Eq и Pin Eq вводят данные о логической эквивалентности секций и выводов соответственно. Выводы и секции с одинаковой эквивалентностью в процессе размещения модулей на печатной плате могут быть автоматически «переставлены». Для некоторых компонентов указанные столбцы не заполняются, ввиду отсутствия у них эквивалентных секций и выводов.

В столбце Gate # указывается номер секции (вентиля), в которую назначен вывод символа.

В столбце Elec. Type указывается тип вывода, используемый при поиске ошибок в схемах электрических принципиальных (этот столбец рекомендуется заполнить до ввода данных в столбец Gate #). После установки курсора в ячейку столбца и нажатии стрелки справа в одноименной горизонтальной строке раскрывается список типов выводов.

Unknown — вывод, не имеющий определенного типа (по умолчанию);

Passive — пассивный вывод;

Input — входной вывод;

Output - выходной вывод;

Bidirectional - двунаправленный вывод;

Ореп-Н - открытый эмиттер ИС типа ЭСЛ (к выводу должен быть подключен нагрузочный резистор);

Open-L — открытый коллектор ИС типа ТТЛ (к выводу должен быть подключен нагрузочный резистор);

Passive-H — пассивный компонент (обычно резистор), подключаемый к источнику питания (соответствует высокому логическому уровню);

Passive-L - пассивный компонент (обычно резистор), подключаемый к «земле» (соответствует низкому логическому уровню);

3-State — трехстабильный вывод (имеет высокий и низкий логический уровень и уровень высокого импеданса);

Power — вывод питания или «земли». Назначение этого типа выводу автоматически проставляет номер секции PWR в столбце Gate # таблицы выводов.

После выбора типа вывода надо нажать Enter.

При заполнении таблицы можно пользоваться стандартными приемами WINDOWS по выделению, копированию, вставке и т. п. При выделенной строке таблицы, используя появляющиеся пиктограммы основного меню редактора Slide Up и Slide Down можно перемещать целиком выделенные строки вверх или вниз таблицы.

Для выбора, просмотра и возможного редактирования символа компонента надо щелкнуть по кнопке Symbol View в окне Pins View. Откроется диалоговое окно Symbol View (Рисунок 2.26).

Нажимая кнопки Next Sym или Prev Sym, можно просмотреть следующую или предыдущую секции символа компонента. При этом в таблице Pins View подсвечивается строка с первым номером вывода соответствующей секции.

После нажатия кнопок Next Pin или Prev Pin подсвечивается соответствующий вывод секции, а в таблице Pins View подсвечивается строка с параметрами вывода.

Таблица выводов компонентов

Рисунок 2.25.

Text Style

Text Style

Устанавливает текущий стиль текста для команды Place/Text и позволяет добавлять, удалять, переименовывать или редактировать стили текста используя ряд диалогов. Стили текста доступны по команде Place/Text или при редактировании текста с помощью команды Edit/Properties. Заданный по умолчанию стиль Default не может быть удален или изменен. Другие четыре заданные по умолчанию стили могут быть отредактированы, но не могут быть удалены или переименованы.

Text

Text
Вводит текст в рабочем поле. Стиль текста предварительно определяется командой Options/Text Style. Чтобы внести изменения в текст, используйте строчку Properties в контекстном меню. Можно изменить стиль текста и его выравнивание. Для изменения стиля можно использовать кнопку Edit Style, которая активизирует диалог команды Options/Text Style.

The gate equivalence specified

5719. The gate equivalence specified in Component Information for gate #roes not match the pin's gate equivalence specified in row #.
(Код эквивалентности секции #, указанный в окне Component Information, не согласуется с кодом эквивалентности вывода в строке #.)

Причина: необходимо повторно ввести коды эквивалентности секций в окне Component Information.

The same pin on equivalent gates

5723. The same pin on equivalent gates must have the same Pin Eq. See row # and #.
(Одинаковые выводы символов эквивалентных секций должны иметь одинаковые коды эквивалентности выводов Pin Eq. См. строки # и #.) Причина: эквивалентные секции должны иметь одинаковые символы и одинаковую информацию о символах.

Tile

Tile
Упорядочивает все открытые окна так, чтобы всё окна были видимы.

To File

To File

появляется диалоговое окно команды, в котором можно выбрать папку, в которой будет сохранен блок и имя файла. По умолчанию файл имеет расширение .BLK.

Toolbar

Toolbar

Включение/выключение строки инструментов.

Topics

Трансформатор (секция) символа

Рисунок 2.8. Трансформатор (секция) символа библиотечного элемента XRMR...004...N

Имя контакта выводится на экран после выделения контакта, выбора в контекстном меню строки Properties, активизации флажка Pin Name, простановке в окне Default Pin Name имени контакта и нажатии на кнопку ОК.

Для проверки правильности создания символа выполните команду Utils/Validate. Появится соответствующее ситуации сообщение — правильно или неправильно выполнено кодирование символа компонента.

Translate

Translate
Трансляция библиотек из и в фбрматы P-CAD

Unable to allocate memory for

5700. Unable to allocate memory for pin data. Component not verified!
(He хватает памяти для размещения данных о выводах. Компонент не верифицирован!)

Причина: информация о выводах компонента занимает очень малый объем — всего 64 К или менее на один компонент.

Undo Ctrl+Z

Undo Ctrl+Z

или U
Команда полностью отменяет последнее законченное действие. Отменяет команды Place, Delete, Copy, Cut, Copy Matrix, Renumber, а также перемещения, вращения и зеркальные отражения редактируемого объекта. Команды меню File, такие как New, Save, Print и т. д., не могут быть отменены. Если действие не может быть отменено, команда Undo является недоступной из меню Edit. При редактировании посадочного места компонента возможна отмена законченной команды размещения (меню Place). С помощью команды Undo можно отменить действия при размещении или изменении нумерации выводов.

Undo Ctrl

Undo Ctrl

+Z или U
Команда полностью отменяет последнее законченное действие. Отменяет команды Place, Delete, Copy, Cut, Copy Matrix, Renumber, а также перемещения, вращения и зеркальные отражения редактируемого объекта. Опции меню File, такие как New Save, Print и т. д., не могут быть отменены. Если действие не может быть отменено, команда Undo является недоступной из меню Edit. При редактировании символа компонента возможна отмена законченной команды размещения (меню Place). Например, при создании объекта типа линия, многоугольник, дуга необходимо закончить их рисование и лишь затем отменить действие. С помощью команды Undo можно отменить действия при размещении выводов или изменении их нумерации. По умолчанию глубина «отката» равна 10, но может быть изменена в файле конфигурации SYM.INI параметром UndoLimit.

Undo Spreadsheet Ctrl+Z или U

Unhighlight All

Unhighlight All
Команда отменяет подсветку всех объектов в файле и восстанавливает нормальные объектные цвета. Эта команда воздействует на все высвеченные объекты независимо от того, выбраны они или нет.

Unhighlight

Unhighlight
Отменяет высвечивание выбранного объекта (объектов) и восстанавливает нормальные цвета объекта. К этой команде можно обратиться, щелкая по объекту правой кнопкой мыши и выбирая затем в контекстном меню строчку Unhighlight.

Установка толщины и стиля линий рисования

Рисунок 2.3. Установка толщины и стиля линий рисования

После выполнения команды Options/Display (Рисунок 2.4) в области Item Colors диалогового окна закладки Colors устанавливаются цвета для различных частей символа: контакта (Pin), линии (Line), полигона (Polygon), текста (Text), свободного вывода (Open End). В области Display Colors устанавливаются цвета для фона экрана (Background), основной сетки (1x Grid), сетки с увеличенным шагом (10х Grid), для подсвечиваемых объектов (Highlight), для выбранных объектов (Selection). При выборе стиля курсора в области Cursor Style закладки Miscellaneous активизируют соответствующие флажки: стрелка (Arrow), маленькое перекрестье (Small Cross), перекрестье во весь экран (Large Cross).

Установочное место компонента со штыревыми выводами

Рисунок 2.20. Установочное место компонента со штыревыми выводами

Validate Ctrl + К

Validate Ctrl + К
Проверка правильности заполнения текстовой информации о компоненте.

Validate

Validate
Проверяет правильность создания символа и сообщает об ошибках. Символ, содержащий ошибку, не может быть сохранен в библиотеке.

Verify

Verify
Команда проводит проверку соответствия атрибутов выбранного компонента данным, содержащимся в библиотеках P-CAD.

Via Definitions

Via Definitions:

определяет свойства для стилей переходных отверстий ПП.
Технологические параметры текущего проекта переносятся в новую секцию файла .dtp после нажатия на кнопку Update From Design.

Перенос правил проектирования из файла технологических параметров в текущий корпус производится нажатием клавиши Copy To Design.

Via Style

Via Style
Устанавливает текущий стиль переходного отверстия для команды Place/Via. Команда практически аналогична команде Options/Pad Style. Единственное различие между контактными площадками и переходными отверстиями — стили переходных отверстий не поддерживают формы типа монтажного отверстия (Mounting Hole) и перекрестия для сверления (Target shapes).

Via

Via
Размещает переходное отверстие текущего стиля. Переходные отверстия не принадлежат конкретному слою. Чтобы размещать межслойное переходное отверстие, текущий стиль должен иметь форму, определенную только на внутреннем слое. Команда Options/Via Style используется для определения новых стилей переходных отверстий. Команда Edit/ Properties в меню Via Properties позволяет изменить стили уже размещенных переходных отверстий.

Работа с переходными отверстиями аналогична работе с контактными площадками при их размещении, вращении, зеркальном отражении и редактировании.

Команда рисует линии (прямые или ломаные) в текущем слое графического редактора. Чтобы изменить параметры существующей линии, используется команда Edit/Properties. В строке состояния отображаются приращения по X и Y.

При размещении контактов следите за

Внимание!

При размещении контактов следите за именами слоев, на которых размещаются контакты.

Выберите команду Place/Kef Point (точка привязки компонента) и щелкните по первому контакту. В результате этого на первый контакт будет наложен квадрат с диагоналями, отображающий точку привязки компонента.

Выберите команду Place Attribute и щелкните в любом месте экрана монитора, В области Attribute Category появившегося диалогового окна установите категорию Component, а в области Name установите значение RefDes и установите флажок Visible (видимый). Щелкните на кнопке ОК и в верхней части изображения установочного места компонента укажите место размещения для указанного атрибута RefDes. При необходимости атрибут можно передвинуть в другую позицию (в месте установки указанного атрибута при размещении компонента в рабочем поле в дальнейшем появится схемное обозначение компонента, задаваемое пользователем - DD1, DD5, R12, С8 и т. д.).

Еще раз щелкните в любом месте экрана монитора и в области Attribute Category появившегося диалогового окна установите категорию Component, а в области Name установите значение Туре и установите флажок Visible (видимый). Щелкните кнопку ОК и разместите атрибут в поле графического изображения корпуса компонента (в месте установки указанного атрибута при размещении компонента в рабочем поле в дальнейшем появится обозначение типа компонента, задаваемого пользователем. Например, K561IE10, К176ТМ2, K561LA7, GRPPM7-18SH1 и т.д.). При необходимости перетащите или разверните на нужный угол имя атрибута.

Командой Options/Layers установите слой Top Silk и после выбора команды Place Line или Place Arc нарисуйте контур компонента так, как этого требуют нормативные документы.

Проверьте правильность создания файла командой Utils/Validate. Результат формирования установочного места компонента со штыревыми выводами представлен на Рисунок 2.20.

Выполните команду Pattern/Save As. В диалоговом окне (Рисунок 2.21) установите имя библиотеки, в которую будет произведена запись изображения установочного места компонента. В окно Pattern введите имя посадочного места (например, DIP14), включите флажок Create Component, в окно Component введите имя компонента (например, К561ЛА7) и нажмите кнопку ОК. Будет произведена запись созданного установочного места компонента в заданную вами библиотеку.

Запись установочного места компонента в библиотеку

Рисунок 2.21. Запись установочного места компонента в библиотеку

Zoom In +

Zoom In +
Команда увеличивает масштаб видимого изображения с коэффициентом, заданным в меню команды Options/ Configure. Для этого курсор помещается в точку будущего центра экрана и нажимается клавиша +. При выполнении команды Zoom In из меню курсор приобретает форму лупы, запрашивая выбор центра экрана. Позиция курсора становится центром экрана.

Zoom Out

Zoom Out -
Команда уменьшает масштаб видимого изображения с коэффициентом, заданным в меню команды Options/ Configure. Для этого курсор помещается в точку будущего центра экрана и нажимается клавиша —. При выполнении команды Zoom Out из меню курсор приобретает форму лупы, запрашивая выбор центра области. Позиция курсора становится центром экрана.

Zoom Window

Zoom Window
Показывает изображение проекта, окаймленного прямоугольным окном, которое выбирается с помощью курсора, приобретающего вид лупы, в рабочем пространстве активного окна. Выбранная область заполняет весь экран редактора.

Инновации: Менеджмент - Моделирование - Софт
