Создание углового штампа чертежа иi форматок для P-CAD 2002
Графический редактор P-CAD Schematic
3.1 Общие сведенияГрафический редактор P-CAD Schematic предназначен для разработки электрических принципиальных схем (файлы с расширением .sch) с использованием условных графических обозначений (УГО) элементов. При этом УГО ЭРЭ могут извлекаться из соответствующей библиотеки или создаваться средствами самой программы.
Редактор имеет систему всплывающих меню в стиле Windows, а наиболее часто применяемым командам назначены пиктограммы.
3.2 Запуск графического редактора P-CAD Schematic
Запустить графический редактор P-CAD Schematic можно несколькими способами:
Сделать двойной щелчок левой кнопкой мыши (ЛК) по соответствующей пиктограмме на рабочем столе (если она там есть).
Нажать кнопку Пуск на панели задач Windows. В появившемся меню задач последовательно указывайте указателем мыши пункты:Программы Þ P-CAD 2002 Þ P-CAD Schematic
Щелкнуть ЛК
по названию графического редактора.
Если на компьютере запущена одна из программ P-CAD 2002, необходимо щелкнуть ЛК по команде Utils (Служебные команды). Откроется выпадающее меню, в котором несколько пунктов начинаются с аббревиатуры P-CAD. Щелчок мыши по P-CAD Schematic запустит программу. При этом действующая программа не закроется, а только свернется и к ней всегда можно будет вернуться. 3.3 Экранный интерфейс редактора P-CAD Schematic
 |

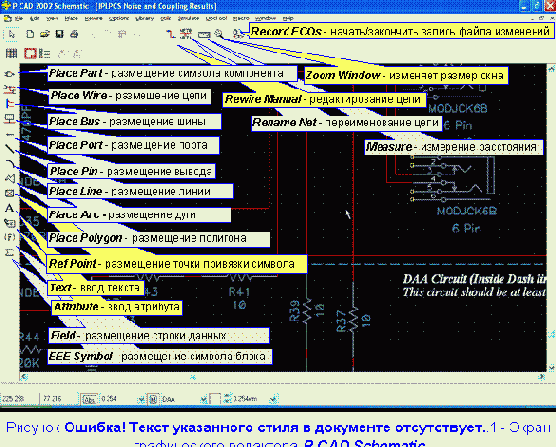

Экран графического редактора P-CAD Schematic представлен на рис. 3.1.
В верхней части экрана рядом с надписью «P-CAD 2002 Schematic» выводится имя текущего файла (с расширением .sch).
Экран схемного редактора P-CAD Schematic можно разделить на несколько функциональных зон:
главное меню, где сосредоточены основные команды редактора, пункты которого могут быть активизированы либо щелчком мыши по выбранному меню, либо нажатием клавиши <Alt> и буквы, подчеркнутой в названии пункта меню.
Многие команды могут быть выполнены с помощью горячих клавиш и пиктограмм;
верхняя и левая инструментальные панели, куда вынесены наиболее употребительные команды; рабочее поле, на котором размещается вводимая схема; строка подсказки(рис. 3.2) в нижней части экрана, куда выводятся сообщения системы о необходимых действиях пользователя

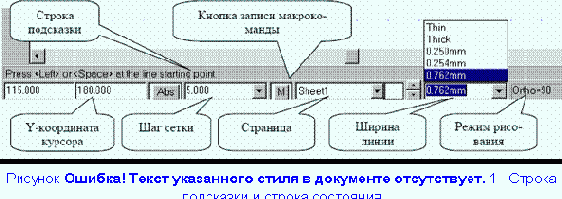

статусная строка(рис. 3.2), где отображаются:
- координаты курсора;
- тип сетки и ее шаг;
- текущая толщина линий,
- название текущей страницы;
- кнопка записи макрокоманд;
- кнопка установки параметров страницы.
Следует отметить, что окна в статусной строке доступны для редактирования. Здесь можно не только посмотреть координаты курсора, но и установить их, выбрать рабочую страницу, шаг сетки или толщину линий. При выполнении некоторых команд, например, размещении проводников или линий, в правой части статусной строки выводится справочная информация о режиме работы.
3.4
Настройка конфигурации графического редактора P-CAD Schematic
Система P-CAD допускает работу в двух системах измерения - дюймовой и метрической. По умолчанию в системе в качестве единиц измерения установлены mills (тысячная часть дюйма). Кроме того, в P-CAD, в отличие от многих других графических редакторов, в настройках системы определяется размер рабочей области.
Настройка конфигурации графического редактора заключается в следующем.
3.4.1 Выбор и установка системы единиц измерения и размеров чертежа

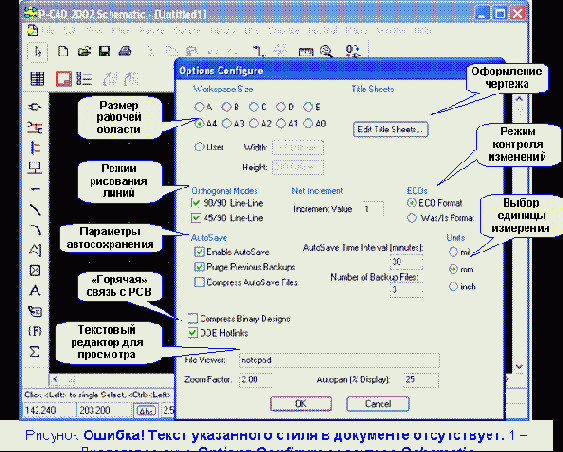

Выполнить команды Options/Configure, вызывающие диалоговое окно Options Configure (рис. 3.3). В области Units (Единицы измерения) при создании принципиальных схем в соответствии с ЕСКД разумно выбирать в качестве единицы измерения метрическую систему единиц - миллиметры (mm), обеспечивающую точность - три десятичных знаке после запятой[1]. Область Workspace Size предназначена для определения размера листа принципиальной электрической схемы, который может быть выбран из 10 стандартных форматов (5 американских — А, В, С, D, Е и 5 европейских — А4, A3, А2, А1, А0 – это не ЕСКД!) с помощью соответствующих переключателей, либо задан пользователем путем установки переключателя User (Пользовательский)и непосредственного ввода ширины (поле ввода Width) и высоты (поле ввода Height) листа[2].
Группа флажков Orthogonal Modes (Варианты ортогональности) определяет взаимные углы цепей и линий. Если отмечен флажок 90/90 Line-Line, то вводятся ортогональные линии и проводники, выбрав флажок 45/90 Line-Line возможно вводить линии по диагонали[3]. Целесообразно выделить флажком оба пункта.

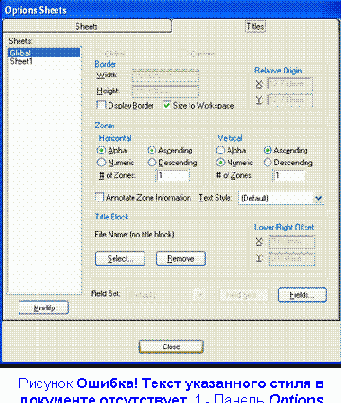

Кнопка Edit Title Sheets (Оформление чертежа) устанавливаются стили оформления чертежей схем. К сожалению, шаблона оформления по ЕСКД в системе нет, а европейские и американские стандарты нас не устраивают. Тем не менее, имеется возможность дополнить систему своими шаблонами оформления.
В рамке ЕСОs определяется формат записи файла изменений. Если установлен флажок ECO Format, то запись файла изменений схемы выполняется в формате PCAD (записываются все изменения). Если установлен флажок Was/Is Format, то запись файла изменений схемы выполняется схемы в формате Tango (записываются изменения только позиционных обозначений). В области AutoSave определяются параметры автоматического сохранения файлов проекта. Флажок Enable AutoSave разрешает или запрещает автоматическое сохранение проекта. AutoSave Time Interval - интервал автосохранения в минутах. Number of Backup Files - количество неперезаписываемых архивных копий (до 99). Выбор флажка Purge Previous Backups позволяет удалить все резервные копии, сохраненные в предыдущем сеансе работы. Флажок Compress Binary Designs позволяет сжимать бинарные файлы проекта при их сохранении. Флажок DDE Hotlinks устанавливает «горячие» связи с редактором печатных плат (РСВ) для подсветки выделенных компонентов и цепей. В строке ввода File Viewer определяется средство просмотра сообщений, отчетов, сообщений об ошибках и т.д. По умолчанию используется стандартный редактор Notepad, однако больше возможностей предоставит другой редактор Windows - WordPad. Поле Zoom Factor определяет масштаб изменения изображения при выполнении команд View/Zoom In или View/Zoom Out. Поле Autopan определяет размер области по краям экрана, при попадании курсора в которую происходит автоматическая сдвижка изображения (при движении курсора клавишами со стрелками) Для учреждения всех необходимых изменений и закрытия окна Options Configure следует нажать ОК.3.4.2 Привязка курсора к узлам сетки

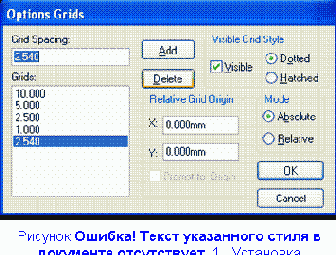

Для облегчения работы все элементы схемы на рабочем поле привязываются к узлам специальной сетки. Выполнить команды View / Snap to grid и установить флажок перед одноименной командой.3.4.3 Установка шагов сетки
 |
Сетку с шагом 2.540 мм, установленную системой по умолчанию, из списка удалите. Для этого щелкните по ней в списке левой кнопкой мыши и нажмите на панели кнопку Delete (удалить). Сетку оставьте видимой (флажок Visible должен быть установлен). Тип сетки[5]в рамке Mode (режим): абсолютная - Absolute, или относительная - Relative[6] и вид ее отображения в рамке Visible Grid Style (стиль видимой сетки): в виде точек - Dolled или линий - Hatched, оставьте прежними (установлен флажок Absolute и флажок Dotted).
Для фиксации изменений и выхода из панели Options Grids щелкнуть ЛК по кнопке ОК.3.4.4 Установка текущей линии рисования
По умолчанию в системе установлены две ширины линии и проводников - Thin (тонкая, шириной 0,254 мм) и Thick (толстая, шириной 0,762 мм для линий и 0.381 мм для проводников). При необходимости список размеров линий и проводников может быть расширен.
Чтобы задать новую ширины линии в основном меню выберите команду Options/Current Line... (параметры/текущая линия). Появится панель Options Current Line, показанная на рис. 3.5. В рамке Width (ширина) установите флажок User (пользовательская) и в окне редактирования наберите новое значение ширины линии равное 0.2. Нажмите кнопку ОК для завершения работы. Теперь все линии будут рисоваться шириной 0.2 мм. Оперативно изменять ширину текущей линии можно с помощью окна со списком в статусной строке (см. рис. 3.2). Здесь же можно задавать новые значения ширины линии. Для этого необходимо в окне редактирования набрать новое значение и нажать клавишу Enter. В рамке Style (стиль) на панели Options Current Line для линии Thin можно выбрать стиль - Solid (сплошная), Dashed (штриховая) и Dotted (точечная).3.4.5 Задание ширины проводников
Ввод нового значения ширины проводников производится по команде Options/Current Wire... (параметры/текущий проводник). Появляющаяся при этом панель Options Current Wire (рис. 3.6) похожа на панель задания ширины линий (отсутствует рамка задания стиля) и работа с ней производится аналогично. Диапазон пользовательских значений ширины проводников определен в системе в пределах от 0 до 100 mils (0.. .2.54 мм).
Для обеспечения совместимости с предыдущими версиями системы проводники шириной менее 11 mils отображаются на экране линией в 1 пиксель.3.4.6 Редактирование списков размеров линий и проводников
Все введенные значения ширины линии и проводников хранятся в файле настроек системы (для схемного редактора это файл sch.ini). Инструментального средства для удаления вновь введенных параметров линий и проводников в системе нет. Удаление неиспользуемых толщин линий и проводников можно выполнить, только отредактировав файл настроек в каком-либо текстовом редакторе. Не рекомендуется без необходимости вводить новые значения, ширины линий и проводников!!!3.4.7 Настройка параметров отображения
 |

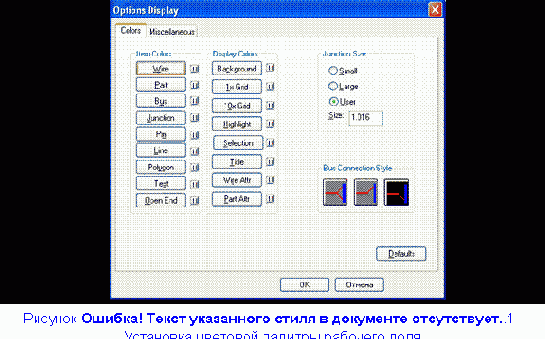

На первой закладке Colors в рамке Item Color (цвет элементов) задаются цвета отображения проводников (Wire), символов компонентов (Part), шин (Bus), точек пересечения проводников (Junction), выводов компонентов (Pin), линий (Line), полигонов (Polygon), текстов(Text), неподсоединенных (открытых) выводов компонентов или цепей (Open End). В рамке Display Color (цвет отображения) устанавливают цвет дополнительных элементов чертежа: фона (Background), нормальной (1´ Grid) и крупной сетки (10´ Grid), подсвеченных объектов (Highlight), выбранных объектов (Selection), форматки схемы (Title), атрибутов проводников (Wire Attr) и атрибутов компонентов (Part Attr).Для изменения цвета какого-либо объекта необходимо нажать на соответствующую кнопку и выбрать цвет из представленной палитры.
В группе Junction Size можно задать размер точек соединения проводников. Возможны три варианта:
- маленькие точки (Small) размером 20 mil;
- большие (Large) размером 30 mil;
- точки с размерами задаваемыми пользователем (User) в интервале 0.025 - 10 мм.

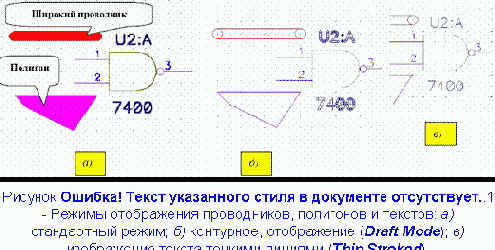

В рамке Bus Connection Style (режим подключения к шине) нажатием соответствующей кнопки выбирается один из трех стилей подключения проводников к шине. На закладке Miscellaneous (Разное) в одноименной группе (см. рис. 3.8) устанавливаются стили изображения различных элементов:- Draft Mode (контурное отображение) - изображение широких линий, полигонов и текстов без их заливки для ускорения перерисовки экрана (см. рис. 3.9, б);
- Display Default PinDes - отображение номеров выводов по умолчанию (можно сбросить);
- Display Open End - отметка неподсоединенных выводов компонентов и неподключенных концов проводников специальными символами (желтыми квадратами). При подключении к выводу компонента проводника этот символ исчезает (см. рис. 3.10);
- Display Overridden Error - отображение отмененных ошибок;
- Display Part Gate Number - отображение номеров секций (DD1.1, DD1.2 и т.д. (см. рис. 3.10);
- Scroll Bars - показ линеек прокрутки;
- Show Data Tips - показ контекстно-зависимой информации о шинах, проводниках, компонентах, выводах компонентов при наведении на них курсора (см. рис. 3.10);
-
 |
 |
||
- Drag by Outline - перемещение вершин полигонов без показа их промежуточных положений (ускоряет перерисовку экрана, но затрудняет контроль положения).
В группе ERC Errors устанавливается режим отображения выявленных при выполнении команды Utils/ERC... (Утилиты/Проверить схему) ошибок схемы:- При выборе кнопки Show (Показать) обнаруженные ошибки указываются на схеме специальными индикаторами.
- Нажатие кнопки Hide (Скрыть) отменяет показ индикаторов ошибок.
- При выборе кнопки No Change (Не изменять) сохраняются текущие установки отображения - скрытые ошибки будут оставаться скрытыми, индицируемые будут продолжать показываться.

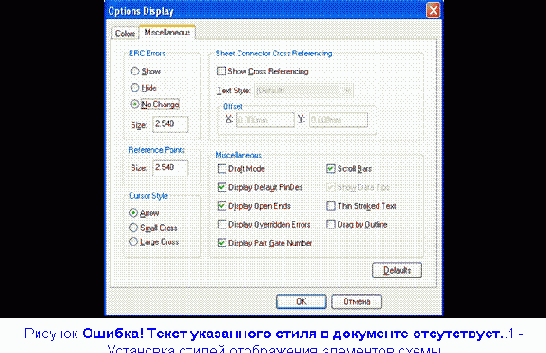

В рамке Cursor Style (стиль курсора) можно установить текущий стиль отображения курсора[7]: - стрелка (кнопка Arrow),
- маленькое перекрестие (кнопка Small Cross);
- большое перекрестие на все рабочее поле (кнопка Large Cross)[8].
В рамке Sheet Connector Cross-Referencing (межстраничные ссылки) устанавливаются параметры отображения атрибутов специальных элементов - межстраничных соединителей (Sheet Connectors), указывающих на каких страницах есть продолжение
. - Установка флажка Show Cross Referencing позволяет отобразить на схеме перекрестные ссылки между страницами.
- Установка флажка Show Cross Referencing позволяет отобразить на схеме перекрестные ссылки между страницами.
В окне со списком Text Style выбирается стиль текста для ссылок, а в окнах Offset задается их смещение по X и Y от точки привяжи символа межстраничного соединителя. Кнопка Default возвращает всем параметрам значения по умолчанию. Установите желаемые параметры отображения и нажмите кнопку ОК. 3.4.8 Настройка клавиатуры и мыши
 |

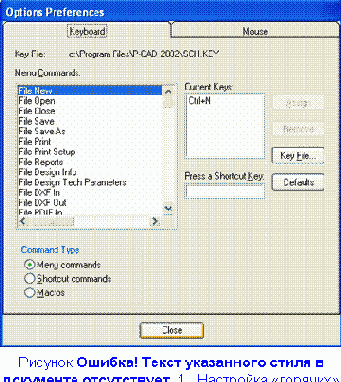

Для настройки клавиатуры необходимо выбрать тип команд, для которых будет проводиться настройка в рамке Command Type:- Menu commands - команды основного меню;
- Shortcut commands - клавиатурные (инструментальные) команды (команды вводимые только с клавиатуры):
- Macros - макросы.
При выборе команды в окне Menu Commands в окне Current Keys отображаются текущие назначения клавиш[9]. Задание сочетания «горячих» клавиш для выбранной команды производиться в окне Press a Shortcut Key. Добавление нового сочетания клавиш к текущему производиться при нажатии кнопки Assign (Назначить). Удалить выбранное сочетание клавиш из списка можно нажатием кнопки Remove (Удалить). Нажав на кнопку Key File (Файл клавиш), можно записать сделанные настройки в файл клавиатурных настроек. На второй закладке панели Options Preferences производится настройка клавиш мыши (рис. 3.12). Группа параметров CTRL/SHIFT Behavior задает поведение системы при щелчках левой кнопкой мыши при нажатых клавишах CTRL или SHIFT. При установке первого флажка щелчки левой кнопкой мыши при нажатой клавише CTRL позволяют добавлять объекты к выделяемому набору. При нажатой клавише SHIFT по щелчку левой кнопкой мыши возможен доступ к внутренним параметрам компонента (позиционному обозначению, типу, выводам, графике и т.д.).

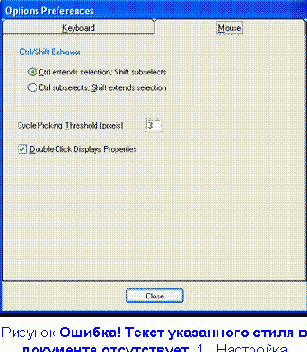

Установка флажка Double-Click Displays Properties позволяет получить доступ к свойствам элемента изображения по двойному щелчку ЛК мыши.

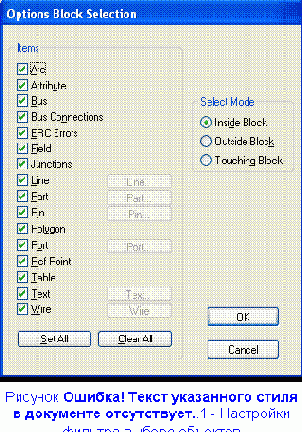

3.4.9 Настройки фильтра выбора объектов
Система P-CAD имеет удобный инструмент для селекции объектов выбираемых на схеме окном - фильтр выбора. Настройка параметров фильтра производиться с помощью команды Options/Block Selection. При активизации этой команды появляется панель Options Block Selection, показанная на рис. 3.13. Установка флажков, расположенных рядом с названиями объектов в рамке Items (группы элементов) позволяет включить эти объекты в фильтр выбора при выделении объектов схемы окном в режиме Select. Кнопка Set All позволяет отметить все элементы в списке, а кнопка Clear All - отменить выбор для всех элементов. Для элементов, названия которых повторяются на кнопках, расположенных справа от названия элементов в рамке Items, поле для установки флажков может иметь три состояния:- пустое, когда элемент не выбирается;
- с флажком, когда производиться выбор всех элементов подобного типа;
- затененное с флажком, когда производится выбор элементов по маске.
Это позволяет существенно снизить область выбора. Например, можно выбирать не просто линии, а линии определенной толщины. Маска для элементов задается нажатием соответствующей кнопки. Так на рис. 3.14 приведен пример задания маски для выбора линий толщиной 0.2 мм. В рамке Select Mode (см. рис. 3.14) производится настройка режима выбора элементов окном. Возможны три варианта:- Inside Block (внутри окна). Выбираются все элементы полностью лежащие внутри окна выбора:
- Outside Block (вне окна). Выбираются все элементы полностью расположенные вне окна выбора:
Touching Block, (секущее окно). Выбираются все элементы лежащие внутри окна выбора, пересекаемые им и касающиеся его. Настройки фильтра выбора не влияют на выделение элементов схемы щелчком левой кнопки мыши!! Познакомьтесь с особенностями задания масок для текстов (Text) и проводников (Wire).3.4.10 Сохранение шаблона проекта
Основная часть настроек проекта из меню Options сохраняются системой в специальных файлах настроек, расположенных в папке P-CAD 2002 (для схемного редактора это sch.ini) и при последующей работе они загружаются автоматически.
В Windows NT/2000/XP файлы настроек должны быть доступны для редактирования, в противном случае введенные изменения не сохранятся!!!
Другие настройки, например, вновь введенные поля, шаги сетки, стили текста хранятся только в текущем проекте и в последующих проектах должны быть введены заново. Поэтому рекомендуется сохранять некоторый набор пустых проектов (без схем и плат) в качестве шаблонов. При дальнейшей работе нужный шаблон можно будет загрузить командой File/Open, восстанавливая необходимые значения параметров.
Заметим, что в системе P-CAD 2002 нет инструментов и средств для управления проектом. Вся ответственность за актуальность проектов и порядок работы с ними лежит на пользователе. Можно порекомендовать хранить пользовательские настройки и проекты вне системной папки P-CAD для того, чтобы случайно их не удалить при переустановке системы.
Возможная структура каталогов для хранения пользовательских файлов представлена на рис. 3.15. Здесь для хранения рабочих файлов на одном из дисков, например D:\, выделяется отдельный каталог «Файлы P-CAD», в котором создаются папки для хранения созданных шаблонов, форматок, пользовательских библиотек и отдельных проектов. Для каждого проекта выделяется отдельная папка.Чтобы при переустановке системы P-CAD случайно не удалить созданные файлы шаблонов и проектов лучше их хранить в отдельном каталоге!!
Сохраните текущий проект в качестве шаблона.1) В основном меню выберите команду File/Save As..
2) В типовом диалоге Windows сохранения файла под новым именем на одном из доступных дисков создайте структуру папок, аналогичную изображенной на рис. 3.15,
3) Сохраните текущий проект в папку «Шаблоны» под именем, например. Настройки Schematic
Порядок выполнения работы
1) Ознакомиться с возможностями графического редактора P-CAD Schematic [1 - 5]2) Настроить конфигурацию редактора P-CAD Schematic и сформировать шаблон проекта (раздел 3).
3) Ознакомиться с особенностями выполнения угловых штампов и форматок чертежей в соответствии со стандартами ЕСКД [6 - 16] и ТУСУР [17] с помощью графического редактора P-CAD Schematic (раздел 4).
4) Разработайте для Вашего проекта шаблоны необходимых форматок с помощью графического редактора P-CAD Schematic.
5) Ответить письменно на контрольные вопросы.
6) Составить и защитить отчет о выполненной работе
Создание графики углового штампа чертежа
Поскольку основные надписи чертежей, поставляемые с системой P-CAD 2002, не соответствуют ЕСКД, создадим основную надпись (штамп) по форме 1 ГОСТ 2.104-68 [8], которую затем будем использовать для оформления разрабатываемых проектов. Основная надпись чертежа располагается в правом нижнем углу формата (см. рис. 4.1).4.1.1 Формирование граф основной надписи
Запустите редактор схем P-CAD Schematic и загрузите в него файл настройки Schematic.sch.
Запустите редактор P-CAD Schematic и, используя команду File/Open... (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора, полученный при выполнении предыдущего раздела. Сразу же сохраните новый проект в папку «Шаблоны» под именем Штамп_лист_1. Это нужно сделать, чтобы случайно не испортить файл настроек. Установите тип и шаг сетки и выберите ширину линий В основном меню выберите команду Place/Line (аналог - кнопка на левой инструментальной панели
). Выбрав в основном меню команду Options/Grids, установите относительную (Relative) сетку с началом координат в точке (20, 5) и шагом сетки 5 мм, как показано на рис. 3.4. 3) В статусной строке, расположенной в нижней части экрана (см. рис. 3.2). в качестве текущей выберите сплошную толстую (основную) линию (Thick). Для этого нажмите на кнопку
в правой части окна «Ширина линии» (см. рис. 3.2) и выберите значение «Thick» из списка. Нарисуйте внешнюю рамку основной надписи (штампа) Нажмите на основной клавиатуре клавишу с буквой Нажмите клавишу ТАВ для перехода в окно задания координаты Y курсора. Установите там значение 0 (ноль). Нажмите клавишу ENTER для перемещения курсора в точку с заданными координатами.На рис. 4. 4 созданная линия выделена цветом и концевыми маркерами.
Перейдите в режим выбора элементов чертежа, нажав клавишу с буквой S (аналог - команда меню Edit/Select или кнопка
на верхней инструментальной панели). Щелкните по созданной линии левой кнопкой. Она при этом выделится, как показано на рис. 4.4. Выберите в основном меню команду Edit/Copy Matrix... (создание линейного массива элементов).
На появившейся панели Edit Copy Matrix (см. рис. 4.5) установите число столбцов (Number of Columns) равным 1, число строк (Number of Row) равным 10 и расстояние между строками (Row Spacing) - 5 мм. Расстояние между столбцами (Column Spacing) можно не менять. Нажмите кнопку OK для завершения команды. Должен появиться столбец из тонких линий, как показано на рис. 4.4. Нарисуйте тонкие линии в графе «Литера»
Перейдите в режим рисования и проведите две тонкие сплошные линии в поле «Литера», расположенном в правой части основной надписи, как показано на рис. 4.6. Сохраните проект в папке «Шаблоны» под прежним именем Штамп_ лист_1.4.1.2 Создание текстовых надписей

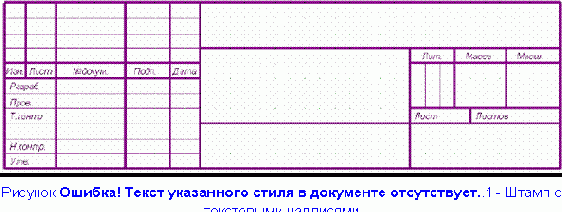

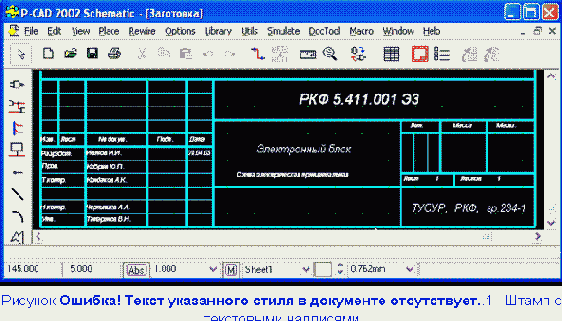

В соответствии с действующими правилами в штампе чертежа должны присутствовать текстовые надписи, указывающие назначение отдельных граф,

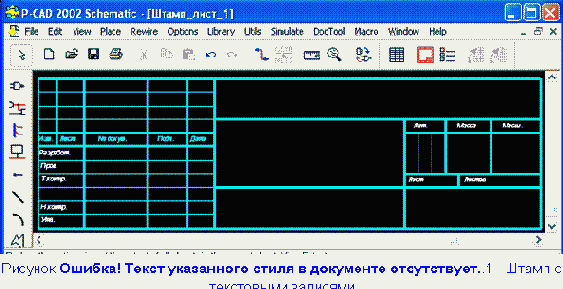

Разместите текстовую надпись в графе «Разработал» Установите шаг сетки 0.1 мм. Выберите в меню команду Place/Text (Разместить/Текст). Аналог - клавиша
на левой инструментальной панели. Курсор примет вид наклонного перекрестия
. Укажите курсором желаемое место расположения текста и щелкните левой кнопкой мыши (для справки см. рис. 4.1).  |

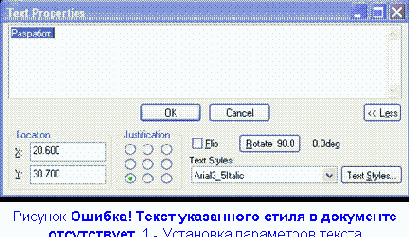

На рис. 4. 7 показана расширенная панель свойств текста, где кнопка «More» трансформировалась в кнопку «Less» (Меньше).
В окне стилей текста (Text Styles) выберите из списка стиль Arial3_5italic, разработанный в предыдущем разделе. Установите точку привяжи текста в левом нижнем углу. Для этого в группе кнопок Junction (выравнивание) нажмите левую нижнюю кнопку. В окне ввода текста наберите Разраб. (с точкой) и нажмите кнопку Place (разместить).Текстовая надпись появится в указанном ранее месте.
При необходимости, нажимая на кнопку Rotation можно последовательно поворачивать текстовую надпись на угол 90,180, 270 градусов. Устанавливая флажок Flip, можно получить зеркальное отражение для текста. Правда, при этом меняется только положение точки привязки, сам текст зеркально не отражается, так же, как и нельзя получить перевернутую текстовую надпись. Для изменения места расположения текста перейдите в режим выбора, нажав клавишу с буквой S или кнопку
на инструментальной панели, щелкните ЛК мыши по тексту. Указывая выделенный элемент курсором, нажмите левую кнопку мыши и, не отпуская ее, перемещайте элемент за точку привязки в нужное место[10]. Для размещения остальных текстовых надписей в штампе можно использовать функцию копирования существующего элемента, так как при этом сохраняются его параметры, а его местонахождение можно указать более точно. Содержание текста можно потом изменить. Разместите копии текста в соответствующих графах штампа Перейдите в режим выбора элементов (нажата кнопка
на инструментальной панели). Щелкните по введенному ранее тексту вначале левой кнопке мыши для его выделения, а затем правой кнопкой мыши для активации выпадающего меню.
В появившемся меню (см. рис. 4.8) выберите команду Copy (копия).
При этом выделенный элемент копируется в буфер обмена Windows.
Нажмите сочетание клавиш CTRL-V (или Sift-Ins) для вставки элемента из буфера. Курсор превратится в наклонное перекрестие
. Укажите желаемое положение левого нижнего угла нового фрагмента текста и щелкните левой кнопкой мыши. Повторите размещение копии текста для всех текстовых граф штампа, показанных на рис. рис. 4.1. В результате во всех этих графах должен появиться одинаковый текст -
. Измените содержание текста в графах. Щелкните по текстовому элементу, содержание которого вы хотите изменить, вначале ЛК мыши для его выделения, а затем ПК мыши для активации выпадающего меню. В появившемся меню (см. рис. 4.8) выберите команду Properties... (свойства). В окне ввода текста на панели Place Text (рис. 4.7) наберите нужный текст (содержание текста см. на рис. 4.1). Повторите предыдущие пункты для всех текстовых элементов, которые вы хотите изменить. При необходимости переместите текстовые надписи в графах, руководствуясь рис. 4.9.
Сохраните файл на диске.
Для сохранения файла с прежним именем можно воспользоваться кнопкой
на верхней инструментальной панели или командой меню File/Save (Файл/Сохранить).4.1.3 Поля и работа с ними
В системе P-CAD введено понятие поля - текстового объекта, связанного с проектом, значение которого может быть установлено вручную или автоматически и вынесено на схему или чертеж печатной платы. Поля удобно использовать для оформления основных надписей чертежей при создании форматок. Список полей проекта можно просмотреть, дополнить или изменить их значение, используя команду File/Design Info... (Файл/Информация о проекте).
Список полей, определенных в системе P-CAD по умолчанию и их возможное использование при оформлении чертежей приведены в табл. 4.2.
В этой таблице полужирным шрифтом выделены названия полей, которые могут быть использованы для оформления чертежей по российским стандартам.
Таблица 4.2 - Системные поля
|
Название поля |
Использование поля |
|
Approved By |
Одобрил (можно поместить в графу Утв.) |
|
Author |
Автор (можно поместить в графу Разраб.) |
|
Approved By |
Одобрил (можно поместить в графу Утв.) |
|
Author |
Автор (можно поместить в графу Разраб.) |
|
Checked By |
Проверил (можно поместить в графу Пров.) |
|
Company Name |
Название компании |
|
Current Date |
Текущая дата. |
|
Current Time |
Текущее время. |
|
Date |
Дата |
|
Drawing Number |
Номер чертежа (Децимальный номер) |
|
Drawn By |
Чертил |
|
Engineer |
Инженер (можно поместить в графу Т. контр) |
|
Filename |
Имя файла |
|
Modified Date |
Дата изменения |
|
Note |
Заметки |
|
Number Of Sheets |
Количество листов (поместить в графу Листов) |
|
Revision |
Версия |
|
Revision Note |
Заметки к версии |
|
Sheet Name |
Имя листа |
|
Sheet Number |
Номер листа (поместить в графу Лист) |
|
Time |
Время |
|
Title |
Название проекта |

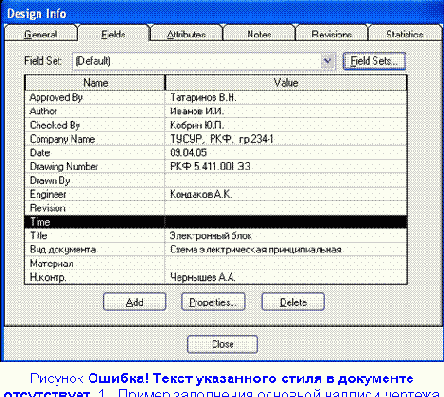

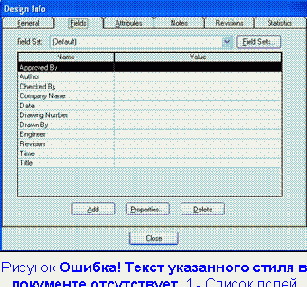

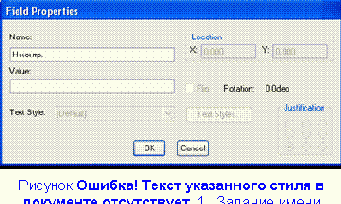

Создайте дополнительное поле В основном меню выберите команду File/Design Info... (Файл/Информация о проекте). На появившейся панели Design Info (см. рис. 4.10) выберите закладку Field (поле) и нажмите кнопку Add (добавить). На панели Field Properties (свойства поля) (рис. 4.11) в окне Name (имя) напечатайте Н. контр. Окно Value (значение) оставьте пустым. Для завершения диалога создания нового поля нажмите кнопку ОК. Аналогичным образом можно ввести в проект любое количество дополнительных полей (например, поля Вид документа, Материал, Масса, Масштаб и т.д.).
Перед началом размещения полей на чертеже рекомендуется установить нужный стиль текста для отображения их значений
Установите стиль Arial3_5italic в качестве текущего.
В основном меню выберите команду Options/Text Style...
Отметьте щелчком ЛК мыши стиль Arial3_5italic в списке стилей на панели Options Text Style (рис. 4.12), который теперь станет текущим[11]. Нажмите кнопку Close для завершения диалога выбора стиля текста. Разместите поля в штампе чертежа В основном меню выберите команду Place/Field (аналог – кнопка
на левой инструментальной панели). Щелкните левой кнопкой мыши в любом месте чертежа.
На появившейся панели Place Field (рис. 4.13) выберите из списка название нужного поля, например, «Author» (Автор) и щелкните по нему левой кнопкой мыши. Нажмите кнопку ОК для закрытия панели выбора полей. Переместите курсор в место, где должна располагаться точка привязки поля (в данном случае - левый нижний угол) и щелкните левой кнопкой мыши. Появится изображение поля[12]. Если значение поля (Value) не пустое, то будет отображаться оно, в противном случае появиться название поля е фигурных скобках, например, {Date}
 |

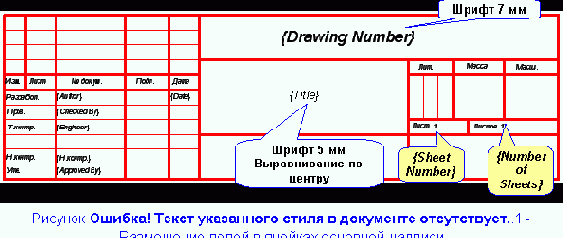

В графе «Лист» поместите системное поле Sheet Number (Номер страницы), а в графе «Листов» - системное поле Number Of Sheets (Количество страниц). В графе Company NameОбратите внимание, что имя поля и его значение недоступны для редактирования!

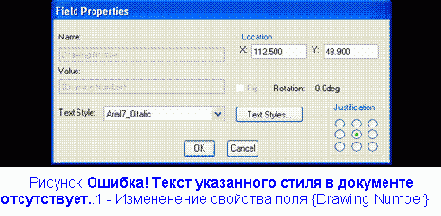

Измените свойства поля {Drawing Number} «Номер чертежа (Децимальный номер)» Для поля {Drawing Number} следует установить стиль текста Arial7_0Italic и задать выравнивание по центру. Для этого перейдите в режим выбора, нажав клавишу с буквой S или кнопку на инструментальной панели. Щелкните по элементу, свойства которого следует изменить вначале ЛК для его выделения, а затем ПК для вызова контекстно-зависимого меню. В появившемся меню выберите Properties.. (Свойства). В появившемся окне Field Properties (см. рис. 4.15) выберите стиль Arial7_0Italic с высотой шрифта 7 мм (если такого нет, создайте на основе ранее созданного шрифта Arial3_5Italic). В группе Justification нажмите центральную кнопку (выравнивание текста по вертикали и горизонтали по центру).
Измените свойства поля {Title} «Название проекта»
Подобным образом для поля {Title} следует установить стиль текста Arial5_0Italic и также задать выравнивание по центру. Сохраните файл на диске с прежним именем Штамп_лист_14.1.4 Редактирование чертежа
Используя возможности системы, можно легко изменить имеющийся чертеж, создавая новые проекты. Покажем, как это сделать, преобразуя созданный штамп для первых листов графических конструкторских документов в штамп второго и последующих листов (форма 2а по ГОСТ 2.104-68).

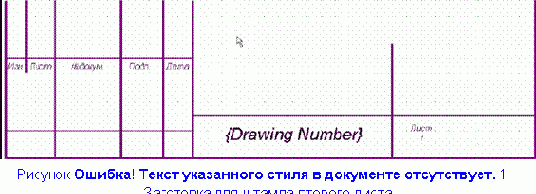

Используя имеющийся штамп для листа 1, создайте штамп для листа 2 Используя команду File/Save As..., сохраните текущий проект в папке «Шаблоны» под именем Штамп_лист_2. Переместите поля {Drawing Number} и {Sheet Number}, а также надпись «Лист» в нижнюю часть штампа (см. рис. 4.16).
Удалите лишние поля, линии и надписи, как показано на рис. 4.16. Для этого просто отмечайте нужный элемент щелчком левой кнопкой мыши и нажимайте клавишу DELETE
Нажав клавишу CTRL последовательно выделяйте щелчком левой кнопки мыши надписи в левой часты заготовки штампа и горизонтальную основную линию над ними. Отмеченные элементы изменят цвет и будут окружены пунктирной прямоугольной рамкой (см.
рис. 4.17).
Отпустите клавишу и щелкните правой кнопкой мыши. В появившемся контекстном меню выберите команду Selection Point (точка выбора),

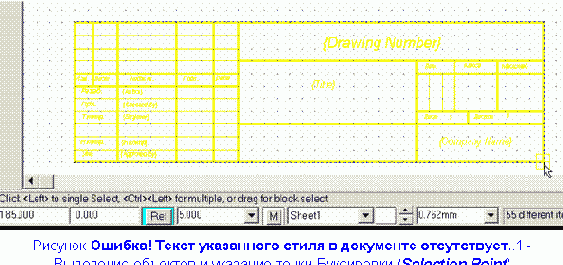

Укажите курсором левый нижний угол прямоугольника выделения и щелкните левой кнопкой мыши. В этом месте появится точка привязки (большой желтый квадрат с диагоналями). На рис. 4.18 на точку привязки указывает курсор.
Нажмите левую кнопку мыши и, не отпуская ее, переместите выделенную область за точку привязки как показано на рис. 4.19. Точку привязки необходимо совместить с левым нижним углом штампа. Отпустите левую кнопку мыши. Результат операции показан на рис. 4.20.
Щелкните левой кнопкой мыши по верхней основной горизонтальной линии. Она выделиться и по ее краям появятся маленькие квадраты
. Укажите курсором на левый квадрат, нажмите левую кнопку мыши и. не отпуская ее, растяните линию до левого края штампа.
Длины вертикальных линий наоборот следует уменьшить до 15 мм.

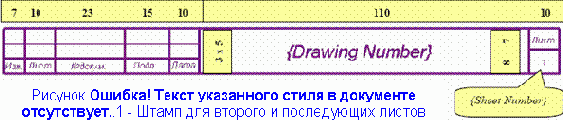

Окончательный вариант штампа для второго листа приведен на рис. 4.21.
Сохраните созданный штамп с прежним именем, используя команду File/Save. 4.1.5 Создание форматки чертежа

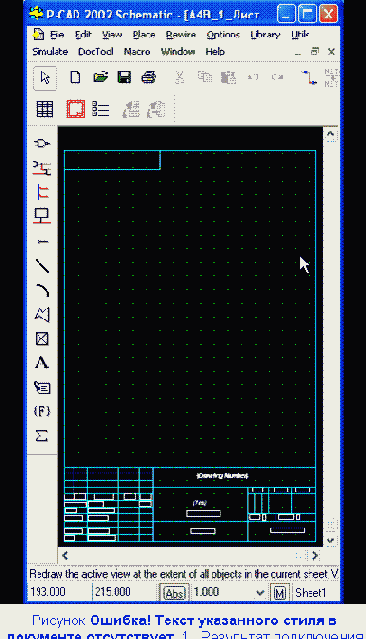

Используя разработанные штампы, можно легко создать форматки для чертежей любых размеров и затем использовать их для оформления рабочих проектов. Покажем, как это можно сделать на примере чертежа формата A3 с горизонтальным расположением длинной стороны (размер 420´297),
Настройте систему Используя команду File/Open... (Файл/Открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора Настройки Schematic.sch. Сохраните новый проект в папку «Форматки» под именем АЗГ_1_лист. В данном случае буква «Г» в названии файла говорит о горизонтальной ориентации длинной стороны чертежа. Форматку для случая вертикальной ориентации чертежа нужно будет создавать отдельно. Войдите в команду Option/Configure и в рамке Workspace Size щелкните по кнопке A3. Установите шаг сетки 1 мм и абсолютную (Abs) сетку. Нарисуйте границы рабочего поля чертежа Войдите в команду рисования линий (кнопка на инструментальной панели). Установите толщину линии 0.762 мм (Thick), Используя клавишу с буквой J для перемещения в окна задания координат курсора, клавишу Tab для перехода между окнами и клавишу Enter для окончания ввода последовательно введите координаты, показанные в таблице 4.3 (не забывайте нажимать ЛК для фиксирования каждой координаты линии рамки).Таблица 4.3 - Внешняя рамка формата A3
|
Шаг |
Координата X |
Координата Y |
|
1 |
20 |
5 |
|
2 |
20 |
292 |
|
3 |
415 |
292 |
|
4 |
415 |
5 |
|
5 |
20 |
5 |
Нажмите клавишу ESC для обрыва линии. Нарисуйте рамку для верхнего децимального номера  |
Таблица 4.4 – Координаты верхней рамки для децимального номера формата A3
|
Шаг |
Координата X |
Координата Y |
|
1 |
20 |
278 |
|
2 |
90 |
278 |
|
3 |
90 |
292 |
Нажмите клавишу ESC для обрыва линии. Сохраните созданную заготовку Перейдите в режим выбора объектов (нажата кнопка). Используя команду File/Save As, сохраните созданную заготовку в папку «Форматки» вначале с именем АЗГ_2_лист, а затем с именем АЗГ_1_лист. Скопируйте штамп первого листа в буфер обмена Используя команду File/Open (Файл/Открыть) загрузите в редактор файл Штамп_Лист_1.sch. не закрывая предыдущий проект! В проекте Штамп_Лист_1 установите шаг сетки 5 мм. Войдите в меню Edit (редактирование) и активизируйте команду Select All (выделить все). Выделенные элементы чертежа будут окрашены в желтый цвет и окружены пунктирным прямоугольником. Щелкните внутри этого прямоугольника правой кнопкой мыши и выберите в появившемся меню пункт Selection Point (точка выбора).  |
. Используя команду Edit/Copy (комбинация клавиш CTRL-C) скопируйте выделенные объекты в буфер обмена Windows. Завершите создание форматки первого листа Используя меню Window редактора схем, перейдите в проект A3_Г_1 лист. Активизируйте команду Edit/Paste Þ From Clipboard
(Редактирование/Вставка Þ Буфер обмена)
или просто нажмите комбинацию клавиш CTRL-V
Нажмите левую кнопку мыши и, не отпуская ее, переместите курсор в точку с координатами (415, 5). Отпустите левую кнопку мыши. Щелкните левой кнопкой мыши на свободном поле для сброса выделения объектов, Сохраните и закройте проект АЗГ_1_лист. По умолчанию файл запишется с расширением .sch, в то время как файлы форматок должны иметь расширение ".ttl" (от слова Title). Запустите Проводник Windows и измените расширение созданного файла на ".ttl". Новая форматка готова. Создайте форматку для второго и последующих листов Закройте проект Штамп_Лист_1. Откройте проекты Штамп_Лист_2 и АЗ_Г_2_Лист. Используя методику, изложенную выше, создайте форматку для второго листа чертежей A3.Формат файлов схем и форматок одинаков, поэтому для редактирования форматки ее достаточна загрузить в редактор схем.
При загрузке на панели Open в окне Тип файлов должна быть установлено "All Files (*.*)" (все файлы).
Указание. Используйте данные таблицы 4.4 для вычерчивания внешних границ чертежа (для абсолютной сетки).
Таблица 4.4 - Внешняя рамка формата А4
|
Шаг |
Координата X |
Координата Y |
|
1 |
20 |
5 |
|
2 |
20 |
292 |
|
3 |
205 |
292 |
|
4 |
205 |
5 |
|
5 |
20 |
5 |
Используйте новые форматки для оформления чертежа Используя команду File/Open... (файл/открыть), загрузите из папки «Шаблоны» файл настроек схемного редактора Настройки Schematic.sch. Сразу же сохраните новый проект в папку «Проекты» под именем Пробный проект. Активизируйте команду Option/Configure и в рамке Title Sheets панели Option Configure нажмите кнопку Edit Title Sheets (редактирование оформления страниц).
На появившейся панели (см. рис. 4.24) Options Sheets (параметры страниц) в закладке Title нажмите кнопку Select (выбрать).
С помощью стандартного диалога Windows найдите и откройте на диске файл А4В_1_Лист.ttl, созданный ранее. На панели Options Sheets (рис. 4.24) нажмите вначале кнопку Modify (изменить), а затем кнопку Close (закрыть).
Закройте панель Option Configure. На рабочем поле должна появиться форматка чертежа, как показано на рис. рис. 4.25.
Заполните основную надпись чертежа данными проекта Выберите в основном меню команду File/Design Info... и откройте закладку Field (поля) панели Design Info (см. рис. 4.26). Используя кнопку Properties, установите необходимые значения нужных полей. Для примера на рис. 4.26 показан вариант заполнения основной надписи чертежа с помощью панели Design Info, а на рис. 4.27 - соответствующий этому случаю вид штампа с текстовыми надписями. Для правильного заполнения основной надписи необходимо присвоить значения всем полям, имеющимся на форматке. Если необходимо, чтобы какая-либо графа, содержащая поле, была пустой, нужно соответствующему полю присвоить значение ПРОБЕЛ. В противном случае в этой графе будет отображаться имя поля в фигурных скобках.
Любые иные нужные надписи в проекте могут быть реализованы с помощью команды Place/Text (разместить текст), но к форматке они никакого отношения иметь не будут.
Закройте файл проекта.
СПИСОК ЛИТЕРАТУРЫ
1. Лопаткин А.В. Проектирование печатных плат в системе P-CAD 2001. Учебное пособие для практических занятий. – Нижний Новгород, НГТУ, 2002. - 190 с.
2. Мактас М.Я. Восемь уроков по P-CAD 2001. -— М.: СОЛОН-Пресс, 2003. - 224 с.: ил.
3. Стешенко В.Б. P-CAD. Технология проектирования печатных плат. — СПб.: БХВ-Петербург, 2003. — 720 с.: ил.
4. Разевиг В.Д. Проектирование печатных плат в P-CAD 2001. - М.: Солон-Р, 2001.
5. Саврушев Э.Ц. P-CAD для Windows. Система проектирования печатных плат. Практ. пособие — М.: Издательство ЭКОМ, 2002. - 320. с.: ил.
6. Кобрин Ю.П. Знакомство с системой автоматизированного проектирования печатных плат P-CAD 2002. – Томск, ТУСУР, 2005. - 18 с.
7. Разработка и оформление конструкторской документации радиоэлектронной аппаратуры: Справочник / Ч. Т. Романычева, А. К. Иванова, А. С. Куликов и др; Под ред. Э.Т. Романычевой. - 2-е изд., перераб. и доп. -М.: Радио и связь, 1989. - 448 с.
8. ГОСТ 2.102-68 ЕСКД. Виды и комплектность конструкторских документов.
9. ГОСТ 2.104-68 ЕСКД. Основные надписи.
10. ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам.
11. ГОСТ 2.106-68 ЕСКД.
Текстовые документы.
12. ГОСТ 2.108-68 ЕСКД. Спецификация.
13. ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам.
14. ГОСТ 2.201-80 ЕСКД. Обозначение изделий и конструкторских документов.
15. ГОСТ 2.301-68 ЕСКД. Форматы.
16. ГОСТ 2.304-81 ЕСКД. Шрифты чертежные.
17. ГОСТ 2.316- 68 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц.
18. ОС ТУСУР 6.1-97. Образовательный стандарт ВУЗа. Работы студенческие учебные и выпускные квалификационные. Общие требования и правила оформления. – Томск, ТУСУР, 1997. – 40 с.
[1]
Возможные также варианты: Mil - милы (1 мил = 0,001 дюйма); Inch — дюймы (1 дюйм = 2,54 мм).
Перейти от дюймовой к метрической системе единиц можно только в окне Options Configure, и это следует сделать до начала работы!
[2]
Отметим, что все стандартные форматы P-CAD 2002 имеют горизонтальную (альбомную) ориентацию вдоль длинной
стороны листа. Очевидно, что формат пользователя разумно применять либо при вертикальной (книжной) ориентации формата, либо для задания дополнительных форматов, которые, как известно, в соответствии с ГОСТ 2.301—68 образуются путем увеличения коротких сторон на величину, кратную их размерам. В частности, формат A3 по ЕСКД следует задать путем выбора кнопки User и затем ввода в окне Width задать размер 420 мм, а в окне Height - 297 мм.
[3]
Кроме перечисленных режимов рисования линий доступен режим рисования пол любым углом.
[4]
Крупные шаги сетки (2.5, 5 и 10 мм) удобно использовать при размещении компонентов, проводников и шин. Более мелкие нужны при размещении атрибутов, полей, текста и создания графики символов.
[5]
Заметим, что абсолютная сетка имеет начало координат в левом нижнем углу рабочего поля, а относительная - в точке с координатами, указанными в рамке Relative Grid Origin или в точке, отмеченной пользователем щелчком левой кнопки мыши (при установленном флаге Prompt for Origin).
[6]
Оперативный переход от относительной сетки к абсолютной производится при нажатии на клавишу с буквой А.
[7]
Оперативно изменить стиль представления курсора при работе можно, нажимая на клавишу с буквой X.
[8]
При выборе стиля Large Cross всплывающие контекстно-зависимые подсказки об элементах схемы отображаться не будут!
[9]
Познакомьтесь с существующими «горячими» клавишами, просматривая клавиатурные команды и команды меню
[10]
Таким образом, можно перемещать любой элемент чертежа (тексты, поля, пинии, символы и т.д.)!
[11]
Текущий стиль текста в списке стилей отмечается символом «*» (звездочка) и его название указывается в строке Current Text Style в верхней части панели Current Text Style (см. рис. 4.12).
[12]
При размещении полей их свойства недоступны!!
Инновации: Менеджмент - Моделирование - Софт
- Инновационный менеджмент
- Разработка программного обеспечения
- Россия и инновации
- Управление инновационным менеджментом
- Моделирование
- Финансовое моделирование
- Системы моделирования
- Виды моделирования
- Практическое моделирование
- Пакет Mechanical Desktop
- Моделирование программ
- Софт для моделирования
- Пакет Simulink
- Моделирование в IBM
- MSC Nastran Моделирование -
- AutoCAD
- Unigraphics
- P-CAD
