Методы, создающие объекты Shape

Рассмотрим методы, создающие новые элементы семейства shapes. Вручную объекты Shape создаются при помощи панели инструментов Рисование (Drawing).

AddShape

Возвращает объект Shape.

Синтаксис:

AddShape (Type, Left, Top, Width, Height)

Аргументы:

Tуре — специфицирует тип объекта. Допустимо 139 значений. Приведем несколько из них:

msoShapeCube (куб), msoShapeRectangle (ПРЯМОУГОЛЬНИК), msoShapeOval (овал), msoShapeSmileyFace (улыбающееся лицо) ;

Left, Top — координаты левого верхнего угла объекта ;

Width, Height — ширина и высота объекта

Следующая последовательность инструкций создает три графических объекта: прямоугольник, овал и улыбающееся лицо (рис. 10.1). Вручную эти объекты можно было создать на рабочем листе, используя кнопки Прямоугольник (Rectangle) Овал (Oval) панели инструментов Рисование (Drawing) и кнопку Улыбающееся лицо (Smaley Face) из раскрывающегося списка Автофигуры (AutoShapes) панели инструментов Рисование (Drawing).

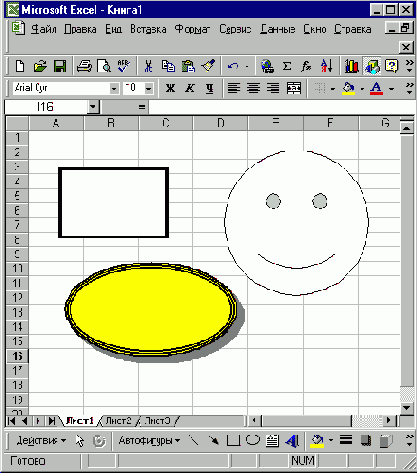

Рис. 10.1. Графические объекты: прямоугольник, овал и улыбающееся лицо

ActiveSheet.Shapes.

AddShape(msoShapeRectangle, 117#, 27.75, 76.5, 40.5).Select

With Selection.ShapeRange

.Line.Weight = 3#

.Line.Visible = msoTrue

.Line.Style = msoLineDash

.Fill.ForeColor.SchemeColor = 13

.Fill.Visible = msoTrue

.Fill.Solid End With ActiveSheet.Shapes.

AddShape(msoShapeOval, 114.75, 109.5, 91.5, 49.5).Select

With Selection.ShapeRange

.Fill.ForeColor.SchemeColor = 45

.Fill.Visible = msoTrue

.Fill.Solid

.Line.Weight =2.25

.Line.Visible = msoTrue

.Line.Style = msoLineSingle

.Line.ForeColor.SchemeColor = 12

.Line.Visible = msoTrue End With ActiveSheet.Shapes. _

AddShape(msoShapeSmileyFace, 254.25, 99#, 70?5, 66#).Select

With Selection.ShapeRange

.Line.ForeColor.SchemeColor = 0

.Line.Visible = msoTrue

.Fill.Solid End With


	AddLine		Возвращает объект shape, являющийся линией (отрезком). Синтаксис: AddLine (BeginX, BeginY, EndX, EndY) Аргументы: BeginX, BeginY, EndX, EndY — координаты концов отрезка
	AddTextbox		Возвращает объект shape, являющийся надписью. Синтаксис: AddTextbox (Orientation, Left, Top, Width, Height) Аргументы: Orientation — устанавливает ориентацию текста в надписи. Допустимые значения: msoTextOrientationDownward msoTextOrientationHorizontal msoTextOrientationMixed msoTextOrientationUpward msoTextOrientationVertical Left, т.ор — координаты левого верхнего угла объекта width, Height — ширина и высота объекта

<
Следующая последовательность инструкций создает три графических объекта: две линии, первая из которых со стрелкой, вторая без стрелки и текстовое поле (рис. 10.2). Вручную эти объекты можно было создать на рабочем листе, используя кнопки Стрелка (Arrow) Линия (Line) и Надпись (Text Box) панели инструментов Рисование (Drawing).

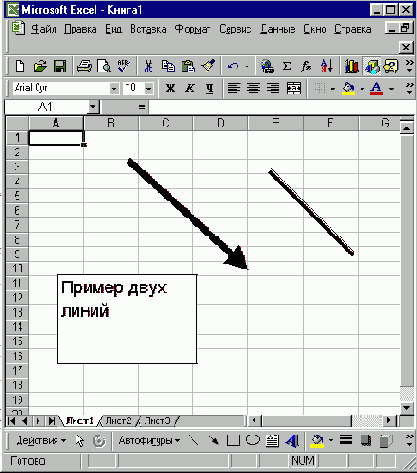

Рис. 10.2. Графические объекты: линии и текстовое поле

'

' Линия со стрелкой

'

ActiveSheet.Shapes.AddLine(571, 30#, 174#, 59.25).Select

With Selection.ShapeRange.Line

.Weight = 6#

.Visible = msoTrue

.Style = msoLineSingle

.BeginArrowheadStyle = msoArrowheadNone

.EndArrowheadStyle = msoArrowheadTriangle

.EndArrowheadWidth = msoArrowheadWidthMedium

.EndArrowheadLength = msoArrowheadLengthMedium

.Visible = msoTrue End With

'

' Простая линия

'

ActiveSheet.Shapes.AddLine(219.75, 23.25, 334.5, 67.5).Select

With Selection.ShapeRange.Line

.Visible = msoTrue

.Style = msoLineThinThick

.Weight =4.5

End With

'

' Текстовое поле

'

ActiveSheet.Shapes.

AddTextbox(msoTextOrientationHorizontal,

69.75, 87.75, 116.25, 76.5).Select

Selection.Characters.Text = "Пример двух линий"

With Selection.Characters(Start:=1, Length:=17).Font

.Name = "Arial Cyr"

.FontStyle = "полужирный"

.Size = 12

.Strikethrough = False

.Superscript = False

.Subscript = False

.OutlineFont = False

.Shadow = False

.Underline = xlUnderlineStyleNone

. Colorlndex = 5

End With

With Selection.ShapeRange.Fill

.ForeColor.SchemeColor = 42

.Visible = msoTrue

.Solid End With


	AddTextEffect	Возвращает. объект shape, являющийся WordArt-объектом. Синтаксис: AddTextEffect (PresetTextEffeet, Text, FontName, FontSize, FontBold, Fontltalic, Left, Top) Аргументы: PresetTextEf feet — устанавливает текстовой эффект. Допустимые значения от msoTextEffect1 до msoTextEf fect30 Text — текст, отображаемый в объекте WordArt FontName — название шрифта Fontsize — размер шрифта FontBold — допустимые значения: True (полужирный шрифт), False (в противном случае) Fontltalic — допустимые значения: True (курсивный шрифт), False (в противном случае) Left, тор — координаты левого верхнего угла объекта
	AddPicture	Возвращает объект shape, являющийся рисунком, созданным на основе существующего файла. Синтаксис: AddPicture (FileName, LinkToFile, SaveWithDocument , Left, Top, Width, Height) FileName — строка, задающая имя файла, на основе которого создается рисунок LinkToFile — допустимые значения: True (рисунок связан с файлом, на основе которого создан) и False (в противном случае) SaveWithDocument — допустимые значения: True(сохраняется рисунок с рабочей книгой) и False (в рабочей книге сохраняется связь с рисунком, а не сам рисунок) Left, тор — координаты левого верхнего угла объекта Width, Height — ширина и высота объекта

Следующая последовательность инструкций создает WordArt-объект (рис. 10.3) и скрывает от пользователя панель инструментов WordArt. Вручную этот объект можно было создать на рабочем листе, используя кнопку Добавить объект WordArt (Insert WordArt) панели инструментов Рисование (Drawing).

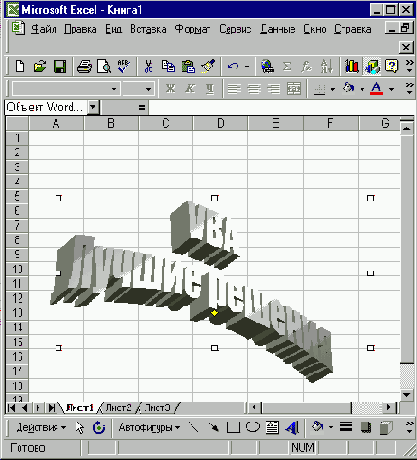

Рис. 10.3. WordArt-объект

ActiveSheet.Shapes.AddTextEffeet(msoTextEffect27,_

"VBA " & Chr(13) & "" & Chr(10) & "Лучшее решение",

"Impact", 36#, msoFalse, msoFalse, 87tt, 45#).Select

Application.CommandBars("WordArt").Visible = False
