Использование диаграмм

В этой части мы подробно рассмотрим 80 диаграмм. Диаграммы разделены на пять групп по типам сравнения: покомпонентные, позиционные, временные, частотные и корреляционные. Группа временных сравнений подразделяется на сегменты: отдельно гистограммы, линейчатые диаграммы и комбинации этих двух типов. В каждой секции диаграммы расположены по нарастающей сложности - от одной круговой диаграммы на слайде до множества. Примечание: Все диаграммы в этой книге основаны на вымышленных данных. Они предназначены для иллюстрации и не могут быть использованы как исходный материал для работы.

Какую диаграмму вы выберете

Какую диаграмму вы выберете 2



Какую диаграмму вы выберете 3

Какую диаграмму вы выберете 4





Какую диаграмму вы выберете 5

Среди ваших набросков вполне могут

Среди ваших набросков вполне могут оказаться диаграммы, представленные на предыдущей странице. Еще лучше, если ваши диаграммы отличаются от этих. Вопрос, тем не менее, остается открытым.





Все зависит от того смысла,

Все зависит от того смысла, который вы хотите вложить в диаграмму, - от вашей идеи. Каждая представленная здесь диаграмма, в зависимости от ее типа, наиболее полно выражает определенную идею.

Например, используя для представления данных две круговых диаграммы или гистограммы, нормированные на 100 %, вы сделаете акцент на то, что:



► 1 ► 2 Структура продаж компаний А и Б различна.

Если же вы решили представить данные в виде двух линейчатых диаграмм, располагая цифры в порядке следования в исходной таблице, то в таком виде диаграмма подчеркивает, что:



► 3 Региональная структура продаж компаний А и Б неоднородна.

Вы также могли расположить доли продаж каждой компании в различных регионах в порядке убывания (возрастания). В этом случае вы обратите внимание слушателей на то, что:



► 4 Наибольших успехов компания А добилась на юге, а компания Б - на севере, Наименьших успехов компания А добилась на севере, а компания Б - на юге.

Зеркально располагая линейки по регионам, мы показываем, что:



► 5 Наибольшая доля продаж компании А - на юге, где у компании Б этот показатель является наименьшим.

Группируя линейки по одну сторону от общей основы, мы сравниваем уровень отрыва компаний друг от друга по продажам в различных регионах. Из этой диаграммы следует, что:



► 6 На юге компания А значительно опережает компанию Б; на востоке и западе компании активно конкурируют друг с другом; на севере компания А отстает от компании Б.

Вполне возможно, что на этапе формулирования идеи вам придется нарисовать несколько диаграмм, которые будут демонстрировать исходные данные с различных точек зрения. Более эффективным будет выделение того аспекта исходных данных, который кажется вам наиболее важным, и выбор той формулировки идеи, которая бы отражала именно этот аспект.

в этой упрощенной таблице мы

Например, в этой упрощенной таблице мы можем выделить три возможных аспекта данных, которые следовало бы подчеркнуть, сформулировав, таким образом, свою идею.

Вы можете обратить внимание на



Вы можете обратить внимание на динамику общего объема продаж с января по май включительно. В этом случае ваша идея может быть следующей: "С января объем продаж устойчиво рос".



в объемах продаж продукции А,

Рассматривая данные по горизонтали (например, за май), вы можете заметить различия в объемах продаж продукции А, Б и В. В данном случае ваша идея может быть сформулирована так: "В мае продажи продукции А значительно превысили продажи продукции Б и В".





Можно сконцентрировать внимание на том, какая доля общего объема продаж за май приходилась на каждую продукцию. Тогда идея выглядит таким образом: "В мае доля продукции А была наибольшей в общем объеме продаж компании".

в двух последних примерах мы



Заметьте, что в двух последних примерах мы использовали практически один и тот же аспект данных при формулировании различных идей. Решение, на что сделать акцент (на ранжировании или на доле продукции), остается за вами. От него зависит конечная формулировка вашей идеи.

Допустим, что у вас есть другие данные по той же компании.



В таблице показано распределение количества

В таблице показано распределение количества контрактов в зависимости от объема сделки за определенный период времени - за май. В этом случае ваша идея может быть такой: "В мае больше всего сделок было заключено на сумму от 1 до 2 тыс. долл.".





Эти данные показывают соотношение опыта работы продавца и объема продаж. Можно заметить, что продавец А всего лишь с двухгодичным опытом работы реализовал продукции на 23 тыс. долл., в то время как продавец Б с опытом работы, превышающим опыт А более чем в 2 раза, продал продукцию на сумму, почти в четыре раза меньшую. Здесь подразумевается следующая идея: "Объем продаж не зависит от опыта работы".

Теперь понятно, что прежде чем выбирать подходящий тип диаграммы, необходимо сделать первый шаг - сформулировать основную мысль, которую вы хотите донести до аудитории. Чтобы использовать результат затраченных усилий наилучшим образом, используйте основную идею в качестве заголовка диаграммы. Рассмотрим этот момент подробнее.

Зачастую заголовки диаграмм выглядят весьма загадочно.

Эти заголовки указывают, какие данные



Например:

ДИНАМИКА ОБЪЕМА ПРОДАЖ КОМПАНИИ

ПРОИЗВОДИТЕЛЬНОСТЬ ПО РЕГИОНАМ

РАСПРЕДЕЛЕНИЕ АКТИВОВ ПО ПОДРАЗДЕЛЕНИЯМ

ВОЗРАСТНАЯ СТРУКТУРА ШТАТА КОМПАНИИ

СООТНОШЕНИЕ ЗАРАБОТНОЙ ПЛАТЫ И РЕНТАБЕЛЬНОСТИ



Эти заголовки указывают, какие данные содержатся в диаграмме, но не объясняют, в чем их важность. Что именно происходит с объемом продаж, возрастной структурой штата, соотношением заработной платы и рентабельности? Не храните это в секрете, используйте вашу основную идею в качестве заголовка диаграммы. Следуя этому совету, вы поможете читателю правильно понять вашу мысль и приобретете уверенность в том, что он сконцентрирует свое внимание именно на том аспекте представленных данных, который особенно важен.

Рассмотрим несколько примеров, подчеркивающих преимущества заголовков, выражающих главную мысль диаграммы, перед заголовками, описывающими данные, содержащиеся в диаграмме.





В данном случае заголовок просто называет тему - данные, которые использовались при подготовке диаграммы, и вам самим приходится решать, что именно она иллюстрирует. Большинство читателей, изучая данную диаграмму, наверняка обратят внимание на западный регион, предполагая, что основная идея диаграммы состоит в следующем: "На долю западного региона приходится почти половина совокупной прибыли".

Однако, возможно, это совсем не то, на что хотел обратить ваше внимание разработчик диаграммы. Может быть, он хотел подчеркнуть, что: "В совокупной прибыли компании северный регион занимает наименьшую долю". Таким образом, используя тематический заголовок, вы рискуете ввести своего читателя в заблуждение. Если вы примените заголовок, демонстрирующий основную мысль, т. е. "В совокупных доходах компании северный регион имеет наименьшую долю", вы сфокусируете внимание читателя на наиболее значимом для вас аспекте данных.

В следующем примере заголовок просто

В следующем примере заголовок просто указывает на то, что отражает линия тренда, - КОЛИЧЕСТВО КОНТРАКТОВ. Тем не менее, есть еще четыре аспекта, на которые можно обратить внимание аудитории.





Идея 1

Количество контрактов возросло.

Идея 2

Количество контрактов изменяется.

Идея 3

В августе было заключено наибольшее количество контрактов.

Идея 4

Количество заключенных контрактов снижалось в двух из восьми месяцев.

Чтобы облегчить жизнь читателям, давайте



Чтобы облегчить жизнь читателям, давайте в качестве заголовка диаграммы использовать идею, которую мы хотим выразить с помощью диаграммы.

Заголовок, выражающий основную мысль диаграммы, схож с заголовком статьи в газете или журнале. Он должен отличаться краткостью и четкостью. Непонятные заголовки, о которых мы говорили ранее, можно переформулировать следующим образом:



Тематический заголовок	Заголовок, выражающий основную мысль
Динамика объема продаж компании	Объем продаж компании удвоился
Производительность по регионам	Центральный регион занимает четвертое место по производительности
Распределение активов по подразделениям	В подразделении Б сконцентрировано 30 % всех активов
Возрастная структура штата компании	Большинству сотрудников компании от 35 до 45 лет
Соотношение заработной платы и рентабельности	Зависимости между размером заработной платы и рентабельностью не существует



Как только вы сформулируете основную идею, переходите к следующему этапу - определению типа сравнения данных, с помощью которого следует выразить эту идею.



Корреляционное сравнение

Корреляционное сравнение показывает наличие (или отсутствие) зависимости между двумя переменными. Например, обычно ожидается, что при увеличении объемов продаж возрастает прибыль или что при увеличении скидок возрастают объемы продаж.

Если формулировка вашей идеи содержит такие слова, как "относится к", "возрастает при (в случае)", "снижается при (в случае)", "меняется при (в случае)" или, наоборот, "не возрастает при (в случае)" и т. д., это указывает на применение корреляционного сравнения.



Например:

► Результаты продаж в мае демонстрируют отсутствие взаимосвязи между объемом продаж и опытом продавцов.

► Зарплата исполнительных директоров не зависит от размера компании.

► Страховая сумма возрастает при росте доходов индивидов.



Итак, мы рассмотрели пять типов сравнения, с помощью которых можно выразить любую идею, сформулированную на основе табличных данных. Подытожим кратко:

Покомпонентное: процент от целого.

Позиционное: расположение объектов.

Временное: изменения во времени.

Частотное: объекты в интервалах.

Корреляционное: зависимость между переменными.

в руке прочитайте следующие 12

С карандашом в руке прочитайте следующие 12 примеров типичных идей, сформулированных на основе табличных данных, и определите тип сравнения, содержащийся в каждом из них. Ищите ключевые слова и при необходимости обращайтесь к определениям и примерам, которые мы только что привели. Сравните свои ответы с теми, что приведены внизу страницы.

Типичные идеи	Тип сравнения
1. В течение следующих десяти лет прогнозируется увеличение объема продаж
2. Большинство сотрудников получает от 30 до 35 тыс. долл.
3. Повышение цены на отдельные сорта бензина не означает повышения их качества
4. В сентябре уровень текучести кадров в шести подразделениях был примерно одинаков
5. Менеджер по продажам проводит с клиентами лишь 15 % своего времени
6. Размер прибавки по результатам работы не зависит от выслуги лет
7. В прошлом году наибольшая текучесть кадров наблюдалась в возрастной группе от 30 до 35 лет
8. Центральный регион занимает последнее место по производительности
9. Доходность акций нашей компании сокращается
10. Наибольшая доля фондов задействована в производстве
11. Наблюдается связь между доходами и зарплатой
12. В августе два завода обогнали по производительности шесть других



Если бы между этими параметрами



Если бы между этими параметрами существовала статистически значимая связь (корреляция), точки концентрировались бы вдоль диагональной линии, идущей от левого нижнего угла диаграммы к правому верхнему, что на рисунке показано стрелкой. Подобные стрелки удобно использовать для обозначения предполагаемой модели развития событий. Стрелка может быть направлена вниз, когда вы хотите показать, что объемы продаж возрастают со снижением цен. Не следует путать такую стрелку с математически вычисляемой "линией тренда" - кривой, которая показывает тенденцию изменения величины.

Подобные точечные диаграммы сейчас все шире используются в презентациях, докладах и некоторых деловых журналах. Если вы также собираетесь их применить, позаботьтесь о своих слушателях или читателях и сначала объясните, как читать такой тип диаграммы.

Еще одна проблема, связанная с данным типом диаграмм, - это обозначение точек. Если под каждой точкой подписывать, скажем, имя продавца, это может не только запутать читателя, но и повредить его зрению. Приемлемый вариант - обозначать точки буквами или цифрами, которые соотносятся с полными именами или названиями, приведенными в легенде. Более правильный вариант - использовать двустороннюю линейчатую диаграмму.

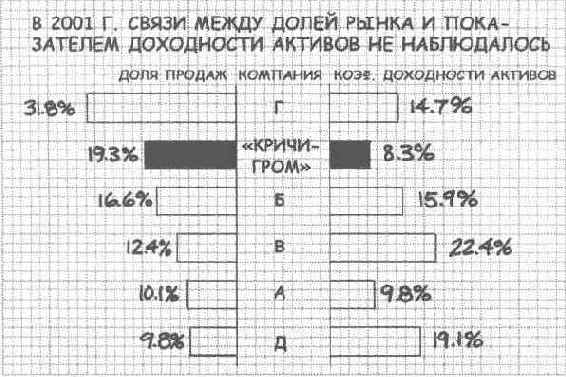

Как видно, при использовании двусторонней линейчатой диаграммы наименование каждого ряда величин, нанесенных на диаграмму, можно вписать между двумя рядами линеек. Кроме того, в таких диаграммах мы обычно располагаем независимые переменные слева - от меньшего значения к большему или наоборот. Если ожидаемая и реальная зависимости совпадают, то линейки справа, обозначающие зависимые переменные, будут их зеркальным отражением. Другими словами, низким скидкам будет соответствовать небольшой объем продаж, а высоким - большой. Если же реальная зависимость не соответствует ожидаемой, то два столбца будут отличаться друг от друга, как в приведенном примере.

Корреляционное сравнение

Корреляционное сравнение показывает, соответствует ли соотношение двух переменных ожидаемой зависимости. Например, обычно можно ожидать, что более опытный продавец работает эффективнее, чем менее опытный, или что люди с более высоким уровнем образования получают более высокую стартовую заработную плату. Подобные сравнения лучше всего иллюстрируются при помощи точечных (рассеянных) или двусторонних линейчатых диаграмм. Рассмотрим каждый из этих вариантов.

На этой диаграмме мы показываем 16 сделок с точки зрения размера скидок и количества единиц проданного товара. Обычно ожидается, что чем больше скидка, тем выше стимул купить больше товара. Но, как показывает точечная диаграмма, в данном случае подобной корреляции нет.



Взгляните, к примеру, на точки А и Б, обозначающие сделки, совершенные двумя продавцами. Оба продали по 20 единиц товара (горизонтальная шкала). Однако А предлагал 7-долларовую скидку, тогда как скидка у Б составляла всего 4 долл. (вертикальная шкала). С другой стороны, продавцы В и Г предлагали одинаковую скидку в 3 долл., но В продал 30 единиц, а Г - в два раза больше. Как видно, размер предлагаемой скидки слабо влиял или вообще не влиял на объемы продаж.

Подобное использование двухсторонней линейчатой диаграммы

Подобное использование двухсторонней линейчатой диаграммы имеет смысл, только когда мы наносим на чертеж относительно небольшое количество показателей. Если же их от 15 и выше, то гораздо лучше составить более компактную рассеянную диаграмму, не подписывая на ней каждую точку.

Если у двусторонней линейчатой диаграммы нет никаких разновидностей, то у точечной диаграммы их несколько.





Совмещенная точечная диаграмма показывает корреляцию между двумя разными показателями или состояниями одного и того же показателя в разное время. Хотя в основном в такой диаграмме используются закрашенные и незакрашенные точки, можно применить и другие символы - квадраты, треугольники или звездочки.

В пузырьковой диаграмме присутствует третья





В пузырьковой диаграмме присутствует третья переменная, обозначаемая разной величиной точек. К примеру, две шкалы могут отражать продажи и прибыли, а размер точек - относительный объем активов каждой компании в отрасли.

Временная точечная диаграмма показывает изменения



Временная точечная диаграмма показывает изменения корреляции с течением времени. Не пытайтесь изобразить все эти изменения в рамках одной сетки, лучше составьте несколько диаграмм.

Внимание! Старайтесь делать точечные диаграммы проще - иначе может получиться Микки-Маус или схема звездных войн.

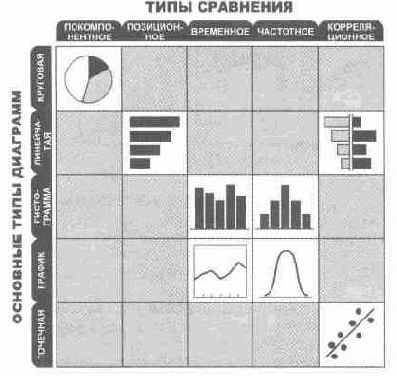

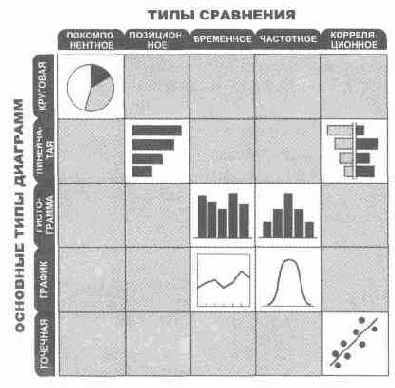

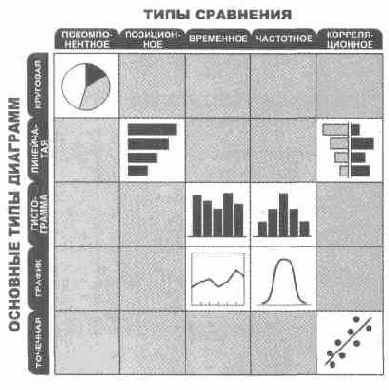

Итак, у нас есть пять основных типов сравнения - они выражаются в формулировках основной идеи, основанной на исходных данных, - и соответствующие им типы диаграмм.

Проверьте, насколько вы способны применить полученные знания в работе, на следующих двух практикумах. После этого изучите список диаграмм во второй части и обращайтесь к нему по необходимости.



Определение типа сравнения данных (от идеи к сравнению данных)



Данный шаг - это связующее звено между идеей и готовой диаграммой.

Очень важно уяснить, что любая идея - любой аспект данных, на который вы хотите обратить внимание, - может быть выражена посредством одного из пяти основных типов сравнения: покомпонентного, позиционного, временного, частотного, корреляционного.

Рассмотрим примеры идей, связанных с данными типами сравнения. Одновременно дадим описания этих типов и характерные для них ключевые слова. Это необходимо для того, чтобы научиться определять, с помощью какой разновидности сравнений может быть выражена та или иная идея.



к сравнению, мы готовы сделать




Перейдя от данных к идее, а от идеи к сравнению, мы готовы сделать заключительный шаг - от сравнения к диаграмме, наиболее подходящей для выражения вашей идеи.



Покомпонентное сравнение

При покомпонентном сравнении, мы, прежде всего, показываем размер каждого компонента в процентах от некоего целого. Например:

► В мае продажи продукции А составили наибольшую долю в общем объеме продаж компании.

► Доля рынка клиента в 2001 г. составляет менее 10 % рынка отрасли.

► Почти половина корпоративных ресурсов привлечено из двух источников.

Увидев слова "доля", "проценты от целого", "составило X %", вы можете быть уверены, что имеете дело с покомпонентным сравнением.



Покомпонентное сравнение

Покомпонентное сравнение данных лучше всего демонстрируется при помощи круговой диаграммы. Поскольку круг создает прекрасное впечатление целого, круговая диаграмма идеально подходит для выполнения единственной цели покомпонентного сравнения - показать каждую долю как определенный процент от целого (к примеру, доли продаж каждой компании в отрасли).



Для построения большинства круговых диаграмм лучше использовать не более шести компонентов. Если вам нужно отобразить большее число компонентов, выберите из них пять наиболее важных, а остальные сгруппируйте в категорию "прочие".

Поскольку человеческий глаз обычно движется



Поскольку человеческий глаз обычно движется по часовой стрелке, наиболее важный компонент следует располагать на линии 12 часов, а для усиления эффекта лучше использовать наиболее контрастный цвет (например, желтый на черном фоне) или самую яркую штриховку, если диаграмма черно-белая. Если нет необходимости выделять какой-либо отдельный компонент, расставляйте их от самого большого к самому маленькому или наоборот и используйте одинаковый цвет или штриховку для всех сегментов.

В целом, круговые диаграммы - это наименее практичный из пяти типов диаграмм. К тому же, они чаще других используются не по назначению.

На следующей странице приведено несколько различных псевдо-круговых диаграмм, которые я на протяжении многих лет находил в различных докладах, газетах, журналах и годовых отчетах. Все эти диаграммы составлены весьма изобретательно и с воображением, что делает их чрезвычайно привлекательными, хотя пример Г несколько мрачен. В то же время, это примеры того, когда форма подавляет содержание, и поэтому создать визуальные ассоциации не удается.

Хотелось бы обратить внимание на то, что основная цель любой диаграммы - показать важные связи быстрее и четче, чем при использовании таблиц. В любом случае, если форма подавляет содержание, т. е. если оформление диаграммы мешает четко понять существующую зависимость, то автор презентации оказывает медвежью услугу читателям или слушателям, которые будут принимать решения на основе увиденного.

А сейчас давайте немного развлечемся и сделаем упражнение, которое поможет проверить, насколько приведенные примеры эффективны в качестве наглядных пособий. Чтобы наше упражнение было наиболее результативным, обещайте, что не будете думать. Просто фиксируйте свое первое визуальное впечатление. Начиная сверху и двигаясь вниз или по кругу, быстро запишите процентное количество, соответствующее каждому сегменту, в каждом примере. Затем подсчитайте общие суммы. Самое главное - НЕЛЬЗЯ ВОЗВРАЩАТЬСЯ к уже просмотренному, НЕЛЬЗЯ СТИРАТЬ и МЕНЯТЬ СВОИ РЕШЕНИЯ, поскольку мы договорились, что вы не будете думать.

НАЧИНАЙТЕ!

показывает два способа привлечения



Диаграмма 2 показывает два способа привлечения внимания к компоненту: (1) использование более темной заливки и (2) отделение сегмента от остальной части круга. В данном примере компоненты расположены согласно обычному в бизнесе циклу операций.



В каждой из шести диаграмм

В каждой из шести диаграмм впишите проценты, которые, по вашему мнению, соответствуют каждому сегменту, и сложите их.



Так как глаз человека всегда

Так как глаз человека всегда стремится завершить окружность, отсутствие сегмента привлекает внимание к недостающему компоненту, как показано на диаграмме 3. В этом случае недостаточность усилий по развитию нового бизнеса показана отсутствием сегмента. Стрелка привлекает дополнительное внимание к сектору.



Покомпонентное сравнение 4





противоречит правилу использования не



Диаграмма 4 противоречит правилу использования не более шести компонентов в круговой диаграмме. В данном случае это сделано для того, чтобы подчеркнуть наличие большого количества агентств. Обратите внимание: определить размер каждого компонента практически невозможно; если это необходимо, лучше отобразите данные в форме таблицы или линейчатой диаграммы (см. диаграммы 12 и 13).



Покомпонентное сравнение 5

в зеркальном отображении, как показано

Организация компонентов в двух кругах в зеркальном отображении, как показано на диаграмме 5, дает возможность использовать только один набор подписей. Снимается необходимость повторения меток для каждого круга или использования легенды - взгляд читателя не будет метаться между легендой и соответствующим компонентом. В данном случае мы не следовали двум правилам: (1) размещать первый компонент на линии 12 часов и (2) размещать компоненты в одинаковом порядке.



Покомпонентное сравнение 6

б для сравнения компонентов используются



На диаграмме б для сравнения компонентов используются два круга. При использовании данного приема не усложняйте диаграмму - не более трех компонентов, не более двух кругов. Если вам требуется более двух кругов, лучше обратитесь к гистограмме, нормированной на 100 % (см. диаграмму 40).



Покомпонентное сравнение 7



Я сомневался, включать ли диаграмму

Я сомневался, включать ли диаграмму 7, так как она будет наглядной только при использовании двух и не более компонентов, и даже в этом случае заливка может запутать аудиторию. Однако если не усложнять диаграмму, как показано в примере, она будет запоминающейся. Если вы сомневаетесь, используйте лучше более традиционные две группы столбцов, нормированных на 100 %.



Покомпонентное сравнение 8

Использование отдельного круга для каждого



Использование отдельного круга для каждого региона, как в диаграмме 8, показывает и долю компании в каждом регионе, и различия от региона к региону. Можно использовать и нормированные на 100 % линейки (см. диаграмму 21), но представление данных в виде кругов для симуляции географического положения регионов повышает наглядность презентации.



А теперь сравните ваши догадки



А теперь сравните ваши догадки с реальной информацией, содержащейся в примерах.



	А	Б	В	г	Д	Е
	%	%	%	%	%	%
	продаж	активов	доходов	смертей	объема	налогов
а.	5	37	58	7	7	5
б.	7	31	32	6	15	7
в.	11	10	3	17	18	11
г.	24	14	4	16	25	24
д.	53	8	3	54	35	53
	100	100	100	100	100	100



Если ваши результаты сильно отличаются от этих цифр - по крайней мере, для диаграмм А, В и Д, - то становится ясно, что приведенные диаграммы не выполняют своей главной функции, а именно - не дают четкого представления о связи между изображением и числовыми показателями. Я проводил этот тест со многими своими коллегами. Скорее всего, ваши результаты похожи на те, что получил я. Лишь в немногих случаях сумма всех долей составляла точно 100 %. Чаще же всего сумма была меньше или намного больше 100 % - от 45 до 280 %. Даже когда конечный результат у разных людей совпадал, числовые выражения долей совсем не обязательно получались одинаковыми.

В то же время, практически все были точны в оценке процентных соотношений в примере Е {Процент налогов), представленном в виде традиционной круговой диаграммы. Здесь тестируемым гораздо проще было увидеть, что сегмент а составляет около 5 %, г - примерно 25 %, а д - немногим более 50 %. В действительности, пример Е основан на тех же данных, что и пример А. Я просто изменил названия, чтобы посмотреть, к чему это приведет. Сравните процентные соотношения, которые вы записали для примеров А и Е, и вы поймете, как сильно могут различаться результаты в зависимости от формы диаграммы.

Из проделанного упражнения можно извлечь абсолютно ясный урок - если вам нужно четко отобразить действительные взаимосвязи, преодолейте стремление к оригинальности и положитесь на традиционные круговые диаграммы. Творческий же подход используйте для того, чтобы повысить наглядность диаграмм за счет удачного расположения на листе, легко читаемого шрифта и конструктивного использования цветов и штриховки.

иллюстрирует, что при необходимости

Диаграмма 9 иллюстрирует, что при необходимости показать соотношение между компонентами нескольких целых лучше использовать столбцы или линейки, нормированные на 100 %. Такой рисунок часто называют "диаграммой 20/80".Здесь показано, что хотя на более опытных агентов приходится меньший процент продаж, заключаемые ими сделки приносят основную часть прибыли.



Доли целого более наглядно отображаются

Доли целого более наглядно отображаются посредством круговых диаграмм, чем при помощи линейчатых диаграмм или гистограмм, нормированных на 100 %. Однако когда вам нужно сравнить компоненты нескольких целых, не сомневайтесь ни минуты - используйте линейчатую диаграмму или гистограмму, нормированную на 100 %. И вот почему.





Обратите внимание на то, что надписи приходится повторять для каждой из двух круговых диаграмм. Конечно, мы можем использовать легенду. Однако в этом случае читателю придется смотреть то в легенду, то на диаграмму, чтобы понять, какой из компонентов что означает. Кроме того, хотя тени или цвета помогают зрителю различить три компонента, взгляд должен постоянно перемещаться с одной диаграммы на другую, чтобы уловить взаимосвязи.

Используя же гистограмму, нормированную на 100 %, мы можем избежать этих проблем. В данном случае надписей меньше, а взаимосвязи между соответствующими сегментами, усиленные связывающими две колонки линиями, отображены более наглядно.



Как показано на диаграмме 10,



Как показано на диаграмме 10, используя гистограмму, нормированную на 100 %, вы сможете сравнивать более двух позиций и компонентов. Однако не стоит применять более трех компонентов в каждой позиции, так как это может затруднить восприятие. Диаграммы 9 и 10 могут быть и линейчатыми, однако приведенная схема используются чаще.



Покомпонентное сравнение

Показывает размер каждого компонента в процентах от целого

Диаграмма 1 иллюстрирует простейшее - и единственно верное -использование круговой диаграммы: сравнение нескольких компонентов. Для различения компаний использованы четыре оттенка заливки. Самый темный из них отведен компании А, чтобы акцентировать внимание на данных, указанных в заголовке.

Диаграмма 11 совмещает круговую диаграмму

Диаграмма 11 совмещает круговую диаграмму с гистограммой, чтобы показать сравнение компонентов целого внутри другого целого: (1) процент работников моложе 30 лет среди всех сотрудников; и (2) процентное распределение по уровню образования среди тех, кто моложе 30.

При использовании такого типа диаграмм всегда начинайте с круговой диаграммы, а не наоборот.



Позиционное сравнение

При позиционном сравнении мы выявляем, как объекты соотносятся друг с другом - одинаковы ли они, больше или меньше других. Например:

► В мае продажи продукции А превысили продажи продукции Б и В.

► Выручка клиента от продаж находится на четвертом месте.

► Текучесть кадров в шести подразделениях примерно одинакова.

Ключевыми словами для позиционного сравнения являются: "больше чем", "меньше чем", "равно".

Позиционное сравнение

Для иллюстрации позиционного сравнения лучше всего подходит линейчатая диаграмма.

По вертикали располагается не шкала, а только обозначения сравниваемых элементов - стран, отраслей промышленности, компаний, имен продавцов. Самое главное - вы можете расставить линейки в нужной вам последовательности. Например, в диаграмме, где проводится сравнение показателей рентабельности продаж клиента и его пяти конкурентов, линейки, озаглавленные названиями компаний, можно расположить в алфавитном порядке, по времени начала работы компании в отрасли, по объемам продаж, по показателям рентабельности - от самого низкого значения показателя к самому высокому или, как в примере, от самого высокого к самому низкому (от лучшего к худшему).





При составлении линейчатых диаграмм необходимо убедиться, что пространство, разделяющее линейки, меньше, чем ширина самих линеек. Используйте самый контрастный цвет или штриховку для того, чтобы выделить самый важный элемент, подчеркивая, таким образом, вашу основную идею, выраженную в заголовке.

Для обозначения количественных величин можно

Для обозначения количественных величин можно использовать либо шкалу вверху (иногда - внизу), либо цифры на концах линеек, но ни в коем случае - и то, и другое. Шкалу используйте, если хотите только кратко ознакомить с взаимосвязями, цифры - если эти взаимосвязи важны для передачи основной идеи. Иногда неплохо использовать шкалу и одну цифру, на которой необходимо сделать акцент. Сочетание же шкалы и нескольких цифр излишне и создает помехи как в линейчатых диаграммах, так и в гистограммах и графиках.

Используя цифры, округляйте их и избегайте дробей, если точная величина несущественна. К примеру, 12 % запоминается гораздо лучше, чем 12,3 % или 12,347 %.

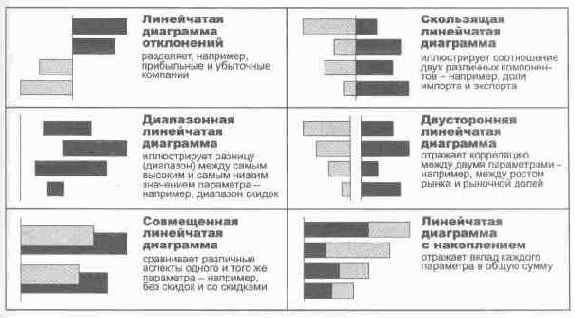

Чтобы продемонстрировать разнообразные возможности линейчатой диаграммы, я выделил шесть видов таких диаграмм и сопроводил их дополнительной информацией. Примеры их использования приводятся далее в этой части. Советую включить их в набор диаграмм, используемых в работе.





Иногда для иллюстрации позиционного сравнения вместо линейчатой диаграммы используют гистограммы - вертикальные столбцы вместо горизонтальных линеек. Это, конечно, не ошибка. Однако в девяти случаях из десяти линейчатые диаграммы смотрятся лучше по двум причинам. Во-первых, применяя их для иллюстрации позиционного сравнения, мы снижаем вероятность путаницы между позиционным и временным сравнением. В последнем случае как раз лучше использовать гистограммы. Поэтому, чтобы подчеркнуть это различие, лучше не иллюстрировать изменения во времени посредством линейчатых диаграмм - мы привыкли рассматривать время как движение слева направо, а не сверху вниз.

Вместо расположения объектов по нисходящей

Вместо расположения объектов по нисходящей или восходящей в диаграмме 13 используется случайный порядок, чтобы подчеркнуть различие в производительности менеджеров по продажам, как указано в заголовке.



Чаще всего сравниваемые элементы имеют



Вторая причина - практическая. Чаще всего сравниваемые элементы имеют довольно длинные наименования (регионы - северо-восток, юго-запад; отрасли - сельское хозяйство, промышленность; имена продавцов), которые требуют много места. Обратите внимание на два приведенных примера. Они показывают, что слева от линеек можно разместить любые наименования, тогда как под столбцами места для названий зачастую не хватает - в силу узости колонок. Поэтому приходится сильно уменьшать шрифт, переносить слова или писать их неудобными для чтения способами.





В диаграмме 14 подписи помещены



В диаграмме 14 подписи помещены над линейками, а не слева от них. При таком расположении выгоднее используется место, отчего диаграмма выглядит компактнее. Таким образом можно отвести больше пространства горизонтальной шкале, чтобы подчеркнуть важные различия между подразделениями.



Позиционное сравнение

Показывает расположение объектов относительно друг друга

В линейчатой диаграмме зачастую важен порядок расположения объектов. На диаграмме 12 объекты расположены по нисходящей, чтобы показать ранжирование от лучшего к худшему, а также место клиента. Коэффициент рентабельности продаж клиента выделен при помощи более темной заливки и другого шрифта для подписи.



в которой линейки, расположенные слева

Диаграмма 15 - это линейчатая диаграмма отклонений, в которой линейки, расположенные слева от оси (продолженные за нулевую отметку), обозначают отрицательные результаты или неблагоприятные условия. Вертикальная ось отделяет прибыльные подразделения от убыточных. Объекты располагаются по нисходящей - от самых прибыльных к самым убыточным. Чтобы сделать диаграмму компактнее, подписи для прибыльных подразделений расположены слева, а для убыточных - справа.



в которой показан разброс между



Диаграмма 16 - это диапазонная линейчатая диаграмма, в которой показан разброс между низкими и высокими значениями, а не только отдельные значения. Используйте такие диаграммы, если требуется отразить значения на концах диапазона вместе с различиями между ними.



это линейчатая диаграмма, на которой

Диаграмма 17 - это линейчатая диаграмма, на которой можно сравнить две или более группы линеек. Она дает возможность сравнивать как по вертикали, так и по горизонтали. Сравнивать по вертикали проще, так как значения откладываются от общего основания. Сравнивать по горизонтали сложнее, так как у объектов различные основания. Средние значения можно было бы отметить линейками, однако пунктирные линии, которые пересекают линейку производительности каждой компании, четче показывают, чьи продажи выше среднего, а чьи - ниже.



это совмещенная линейчатая диаграмма, где



Диаграмма 18 - это совмещенная линейчатая диаграмма, где сравниваются несколько объектов (заводы 1, 2 и 3) в два момента времени. Данные по разным периодам различаются с помощью заливки. Пунктирные линии и стрелки помогают подчеркнуть направление и величину изменений.



это особая форма совмещенной линейчатой

Диаграмма 19 - это особая форма совмещенной линейчатой диаграммы, которая иногда бывает очень эффективна. Наложение линеек друг на друга экономит место по вертикали, помогает акцентировать внимание на ближайшем временном периоде и сосредотачивает внимание на разнице между двумя периодами. В данном примере элементы сравнения расположены по нисходящей в соответствии с величиной разрыва. Их можно было бы расположить и в соответствии с бизнес-циклом: разработка, производство, распределение, продажи.

Обратите внимание: данный прием эффективен только в том случае, если линейка, расположенная на заднем плане, длиннее той, что на переднем для всех элементов. В противном случае линейка на заднем плане кажется тоньше, чем на переднем, что может запутать аудиторию.

Диаграммы 18 и 19 противоречат правилу использования линейчатых диаграмм для того, чтобы показать изменения во времени. Такой метод функционален только для двух временных периодов. Если у вас их больше, используйте гистограммы.



Диаграмма 20 представляет собой линейчатую



Диаграмма 20 представляет собой линейчатую диаграмму с накоплением. На ней линейки и их компоненты нанесены в соответствии с абсолютными величинами - в долларах, тоннах, количестве покупателей или иных прямых единицах измерения - а не относительными - в процентах.

Обратите внимание, что во всех линейчатых диаграммах, гистограммах и графиках с накоплением необходимо размещать самый важный компонент непосредственно у оси, поскольку только при таком расположении их можно аккуратно сравнивать.



величиной компонентов независимо от абсолютных

Диаграмма 21 - это нормированная на 100 % линейчатая диаграмма с накоплением. Каждая линейка и ее компоненты нанесены в соответствии с относительной (процентной) величиной компонентов независимо от абсолютных значений. В данном типе диаграмм существует две линии, между которыми следует располагать важные компоненты: одна - слева, соединяющая линейки, другая - справа, прерывистая.



с накоплением. Ее удобно использовать,



Диаграмма 22 - это скользящая линейчатая диаграмма с накоплением. Ее удобно использовать, когда у вас только два компонента (или две основные группы компонентов). Разделительная линия между двумя сегментами одновременно служит общей осью, благодаря чему компоненты удобно сравнивать. В данном случае линейки нормированы на 100 %, однако можно использовать и абсолютные величины.



используются стрелки. Они не

В линейчатых диаграммах 23- 27 используются стрелки. Они не являются необходимым элементом, но добавляют ощущение направления и движения, что помогает четче донести до аудитории основную идею.

Диаграмма 23, как и 21, является нормированной на 100 % линейчатой диаграммой с накоплением. В данном случае стрелки, отражающие долю ПВХ, подчеркивают идею завоевания рынка, выраженную в заголовке.



Диаграмма 24 может оказаться полезной



Диаграмма 24 может оказаться полезной для визуализации основных моментов отчета о прибылях и убытках. Компоненты, составляющие актив, сбалансированы относительно компонентов пассива. Конечно, линейки можно было бы расположить вертикально, однако предлагаемый вариант предоставляет больше места для подписей слева от линеек.



Темные стрелки отражают прирост себестоимости

Диаграмму 25 часто называют "диаграммой источника изменений". Темные стрелки отражают прирост себестоимости на каждом этапе процесса; более светлые сегменты показывают издержки, накопившиеся с предыдущих стадий.



в диаграмме 26, применяется для



Прием, используемый в диаграмме 26, применяется для демонстрации чувствительности. Эта диаграмма отклонений акцентирует внимание на влиянии изменений в одном или нескольких связанных компонентах на прибыль. Здесь использование динамичных стрелок вместо статичных столбцов подчеркивает как позитивную, так и негативную суть изменений.



Диаграмма 27 является необычной благодаря

Диаграмма 27 является необычной благодаря нетрадиционному использованию шкалы, которая начинается вверху значением 0 %, а заканчивается внизу 100 %. Стрелки подчеркивают масштабы истощения грунтовых вод, при этом указывая на то, какой процент остается доступным. Регионы располагаются от наиболее к наименее пострадавшему.



Диаграмма 28 совмещает круговую диаграмму,



Диаграмма 28 совмещает круговую диаграмму, демонстрирующую общую картину, с линейчатой, показывающей перечень причин, по которым менеджеры по продажам уходят из компании. Линейка с более темной заливкой привлекает внимание к тому факту, что большинство менеджеров уходят на аналогичные должности в другие компании, а это говорит о проблемах в данной компании.





Практикум

Набросайте столько диаграмм, сколько придет вам в голову, используя эти данные. Чем больше, тем лучше!







и разовьем его до этапа

Вернемся к практикуму в конце шага 2 - определение типов сравнения - и разовьем его до этапа выбора типа диаграммы для донесения каждой из 12 идей.

На следующих страницах сформулировано 12 идей, содержащих уже определенные вами типы сравнения. Выберите подходящий тип диаграммы в соответствии с матрицей и набросайте диаграммы, которые вы бы использовали для иллюстрации соответствующих идей.





Рисуя диаграммы, помните о двух наших важнейших наблюдениях.

Практикум 1(2)

Главное при определении нужного типа диаграммы - это не данные или единицы измерения, а то, в чем состоит ваша идея. Скажем, можно заметить, что в примерах 4, 6 и 7 мы хотим показать данные по выслуге лет, но в каждом случае мы применяем различные виды сравнения и, соответственно, разные типы диаграмм. Поэтому сконцентрируйтесь на ключевых словах, подчеркивающих идею. В ответах эти слова выделены курсивом.

Даже не имея никаких данных, как в нашем случае, мы можем выбрать тип диаграммы простым методом. Спросите себя: "А вижу ли я то, в чем состоит идея?" Другими словами, передают ли диаграмма и заголовок одно и то же, помогает ли диаграмма понять смысл заголовка, подчеркивает ли заголовок идею диаграммы? Так, если я, формулируя идею, говорю, что "продажи значительно выросли", то, соответственно, хочу увидеть линию, поднимающуюся вверх под острым углом. Если же линия, скажем, параллельна оси абсцисс, то это верный знак того, что диаграмма требует доработки.

В конце задания приведены мои ответы. Не расстраивайтесь, если вы выбрали гистограмму, а я -- график для иллюстрации временного или частотного сравнения или если вы начертили точечную диаграмму, а я использую двойную линейчатую диаграмму для отражения корреляционного сравнения. В подобных случаях выбор остается за автором презентации.



1. В течение следующих десяти лет прогнозируется увеличение объема продаж Временное	2. Большинство сотрудников получает от 30 до 35 тыс. долл. Частотное
3. Более высокие цены на отдельные марки бензина не означают более высокое качество Корреляционное	4. В сентябре уровень текучести кадров в шести подразделениях был примерно одинаков Позиционное
5. Менеджер по продажам проводит с клиентами лишь 15 % своего времени Покомпонентное	6. Размер прибавки по результатам работы не зависит от выслуги лет Корреляционное
7. В прошлом году наибольшая текучесть кадров наблюдалась в возрастной группе от 30 до 35 лет Частотное i	8. Центральный регион занимает последнее место по производительности Позиционное
9. Доходность акций нашей компании падает Временное	10. Большая часть всех фондов задействована в производстве Покомпонентное
11. Наблюдается связь между рентабельностью и зарплатой Корреляционное	12. В августе два завода обогнали по производительности шесть других Позиционное



Практикум 1(3)

1. В течение следующих десяти лет прогнозируется увеличение объема продаж

Временное

Практикум 1(3)

2. Большинство сотрудников получает от 30 до 35 тыс. долл.

Частотное



Практикум 1(4)



3. Более высокие цены на отдельные марки бензина не означают более высокое качество

Корреляционное



Практикум 1(5)

4. В сентябре уровень текучести кадров в шести подразделениях был примерно одинаков

Позиционное



Практикум 1(6)



5. Менеджер по продажам проводит с клиентами лишь 15 % своего времени

Покомпонентное



Практикум 1(7)

6. Размер прибавки по результатам работы не зависит от выслуги лет

Корреляционное



Практикум 1(8)



7. В прошлом году наибольшая текучесть кадров наблюдалась в возрастной группе от 30 до 35лет

Частотное



Практикум 1(9)

8. Центральный регион занимает последнее место по производительности

Позиционное



Практикум 1(10)



9. Доходность акций нашей компании падает

Временное



Практикум 1(11)

10. Большая часть всех фондов задействована в производстве

Покомпонентное



Практикум 1(12)



11. Наблюдается связь между рентабельностью и зарплатой

Корреляционное



Практикум 1(13)

12. В августе два завода обогнали по производительности шесть других

Позиционное





и применение изученных методов на

Следующая стадия нашей работы - составление диаграмм и применение изученных методов на основе конкретных табличных данных, без чего не обойтись в современном деловом мире.

Ниже вы найдете несколько блоков информации, извлеченной из анализа функционирования воображаемой отрасли игрушечной промышленности. Отрасль производит следующие игрушки: хливких шорьков, пыр-наву, хрюк-зелюков, мюмзиков в мове и самых популярных - злопастных брандашмыгов. В рамках этой отрасли действуют шесть конкурирующих компаний. Наша компания называется "Кричигром".

Начертите необходимые диаграммы на чистых страницах согласно инструкциям и представленной информации.

В каждом случае обязательно определяйте тип сравнения, который подразумевается в идее, и подбирайте тип диаграммы в соответствии с матрицей. Кроме того, пишите заголовки, которые должны отражать и подчеркивать аспекты, иллюстрируемые каждой из диаграмм применительно к нашей компании.

Мои ответы к заданиям приведены в конце.





в общем объеме продаж отрасли

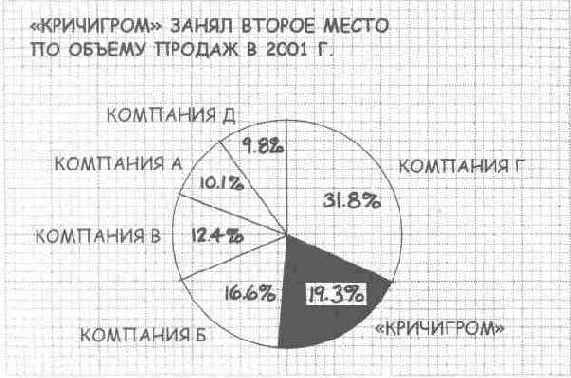

В задании 1 ключевыми являются слова "доля в общем объеме продаж отрасли в 2001 г.". Они указывают на покомпонентное сравнение (размеры каждой доли в процентах от целого), а также говорят о том, что нужно использовать круговую диаграмму, поскольку мы говорим о неком целом.
Компоненты здесь расположены по часовой стрелке - от компании с наибольшей долей продаж до компании с наименьшей долей. "Кричигром" в соответствии с данными занимает второе место. Для того, чтобы выделить долю нашей компании, мы использовали закрашивание соответствующего ей сегмента.




какое место" четко указывают на

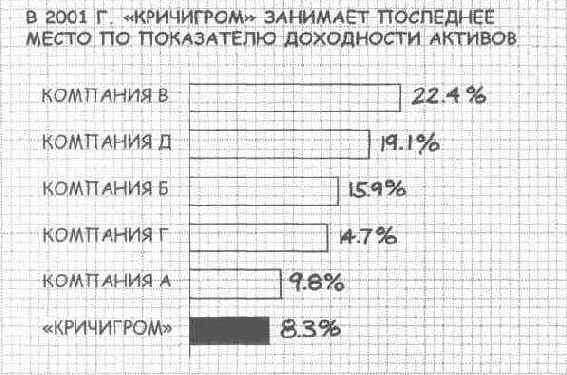

В задании 2 слова " какое место" четко указывают на позиционное сравнение. Здесь мы хотим знать, у какой из компаний наибольший показатель доходности активов, а у какой - наименьший. В данном случае у "Кричигрома" - наименьший. Обратите внимание, насколько эффективно линейчатая диаграмма отражает основную идею: "Кричигром" расположен внизу списка. Эффект усилен при помощи темной заливки.




В большинстве случаев мы предполагаем

В большинстве случаев мы предполагаем наличие взаимосвязи между долей продаж и показателем доходности активов: чем больше доля, тем больше показатель доходности. В данном же случае подобной взаимозависимости не наблюдается. Например, доля продаж "Кричигрома" - вторая по величине, однако коэффициент доходности активов у этой компании намного меньше, чем, скажем, у компании В, которая занимает лишь четвертое место по доле продаж.
В данном случае можно было бы использовать и точечную диаграмму, но двусторонняя линейчатая диаграмма позволяет подписать данные более наглядно.




требуется показать изменения во

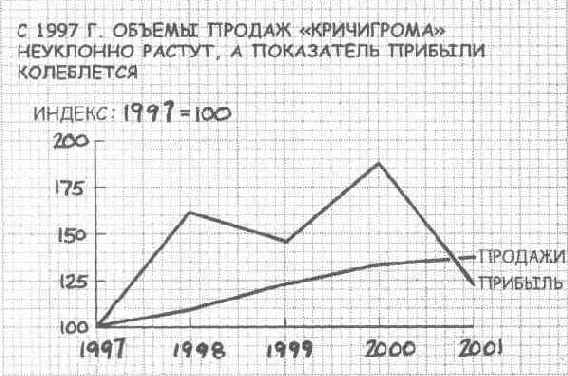

В задании 4 требуется показать изменения во времени - временное сравнение, - и для этой цели лучше всего подходит график.
Мы перевели абсолютные числа в проценты от базовой величины (в данном случае - данные за 1997 г.), чтобы обеспечить общую и более понятную основу для сравнения двух различных величин - 530 и 29 млн. долл.
Это отличный пример преимущества диаграмм перед табличными данными. На графике ясно видна нестабильная модель изменения прибыли, которая была бы не столь наглядной в таблице.




к частотному сравнению, поскольку мы

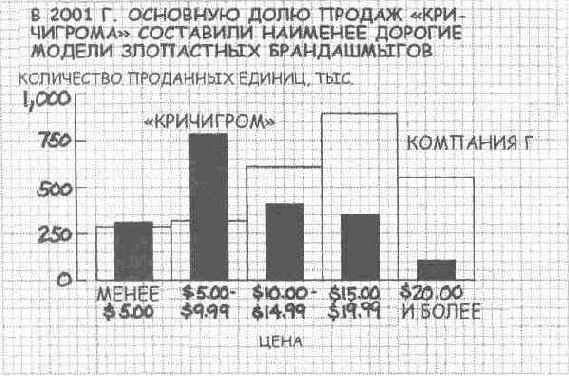

Задание 5 отсылает нас к частотному сравнению, поскольку мы сравниваем количество единиц товара, проданного в пределах определенных ценовых рамок. В данном случае мы использовали ступенчатую гистограмму, выделив столбцы, относящиеся к "Кричигрому", заливкой. Конечно, можно было бы показать то же самое и на графике с двумя линями, но с таким небольшим количеством показателей гистограмма предпочтительнее.




В последнем задании мы возвращаемся

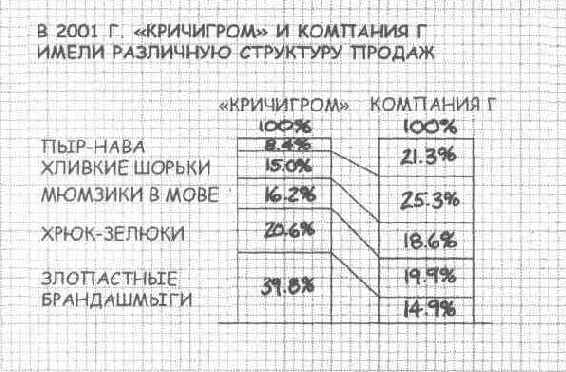

В последнем задании мы возвращаемся к тому, с чего начали, - к покомпонентному сравнению, т. е. отображению процентов от общих продаж. Как показывает матрица, мы можем использовать круговую диаграмму. Однако, поскольку мы имеем дело не с одним целым (продажи "Кричигрома" и компании Г), лучше воспользоваться гистограммой, нормированной на 100 %. В этом случае нам не понадобятся лишние подписи и легенда, а взаимосвязи между сегментами будут более наглядными.



Давайте теперь обобщим основные идеи, высказанные выше.
► Диаграммы - это весьма важная форма коммуникации. Когда диаграммы хорошо продуманы и составлены, они помогают представить материал гораздо быстрее и проще, нежели таблицы.
► Выбор типа диаграммы в первую очередь зависит не от данных или единицы измерений, а от вашей идеи, от того, что вы хотите показать, на что вы делаете акцент.
► Чем меньше, тем лучше. Используйте диаграммы только тогда, когда они помогают донести вашу идею до аудитории.
► Диаграммы - это наглядные пособия, вспомогательные материалы, а отнюдь не замена письменному и устному слову. Используйте их умело, и они сослужат вам хорошую службу.


Шкалы

Величины на шкалах не указываются, так как характер и значения данных, использованных для диаграмм (например, объем продаж в тысячах долларов), для наших целей не существенны. Конечно, на практике величины на шкалах применяют, однако их отсутствие не должно мешать пониманию взаимосвязей, показанных на диаграмме. На самом деле, убрав шкалы, вы можете с успехом проверить, наглядны ли составленные вами диаграммы, четко ли они передают основную идею.

Однако это не означает, что шкалы не играют важной роли в составлении диаграмм[2]. Напротив, неправильная шкала может случайно или, хуже того, намеренно ввести аудиторию в заблуждение. Вот крайние примеры и того, и другого.

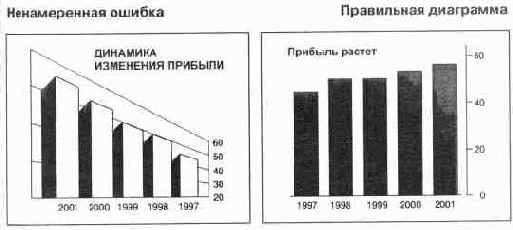

В примере 1 диаграмма слева показывает изменения прибыли за последние пять лет. При беглом взгляде на диаграмму создается впечатление, что прибыль падает. Однако при ближайшем рассмотрении обнаруживаются четыре ошибки: (1) годы расположены в обратном порядке, от самого последнего слева к самого раннему справа (перенос из ежегодных отчетов, где самые свежие данные помещают слева, чтобы привлечь к ним внимание); (2) нижние 20 пунктов по вертикальной оси опущены; (3) колонки нарисованы трехмерными, поэтому трудно понять, как оценивать их высоту - спереди или сзади; (4) линии разметки нарисованы в перспективе. Все вместе создает картину упадка компании, что не соответствует действительности.

Пример ►1





Жаль акционеров. На правой диаграмме мы сразу четко видим, что прибыль растет.

в перспективе, создают впечатление, что

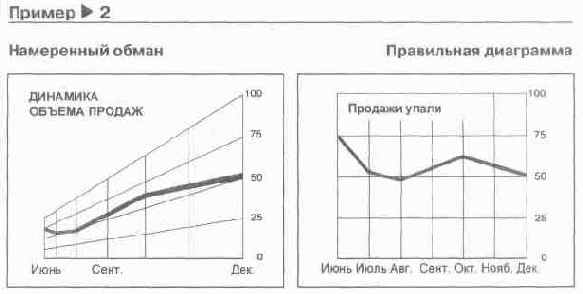

В примере 2 линии разметки, нарисованные в перспективе, создают впечатление, что продажи растут. Это неверно, как мы можем видеть на правой диаграмме.



это рисунок, на котором изображены



Суть в том, что диаграмма - это рисунок, на котором изображены взаимосвязи, и этот рисунок имеет первостепенное значение. Все остальное - заголовки, отметки, шкалы - только называет и поясняет рисунок. Самое важное в изображении - это полученное впечатление. Выбор шкалы является важным инструментом, помогающим создать нужное впечатление. Вот пример того, насколько серьезна роль шкалы в формировании представления об основной идее диаграммы. Какой рисунок вы выберете - А или Б?



и этот ответ может оказаться

Нетрудно ответить: "Что-то среднее". Однако и этот ответ может оказаться неверным. Решение должно опираться на ваше профессиональное понимание роли изменений. В отличие от изменения цены напольной плитки на один цент изменение в 1 тыс. долларов в многомиллионном контракте может оказаться несущественным. Сообразуясь с этим, следует выбирать шкалу для отображения вашего представления о роли того или иного изменения: возможно, левый рисунок подойдет для контрактов, а правый - для напольной плитки.

Чтобы диаграммы правильно передавали вашу оценку роли тех или иных изменений, учитывайте факторы, влияющие на рисунок:

Форма диаграммы - от низкой и широкой до узкой и высокой.



Различные шкалы - от 0 до 10



Различные шкалы - от 0 до 5, от 0 до 10 или от 0 до 25.





Эти и другие важные моменты, связанные со шкалами, рассматриваются в комментарии к диаграммам в данной главе.



Вам не понятно что это значит

Девять часов утра предпоследнего вторника месяца - время традиционной встречи совета директоров. Чтобы решить, что делать дальше, председатель совета директоров попросил перспективного менеджера - назовем его Фрэнком, - подготовить краткую презентацию о состоянии дел в отрасли, в которой работает наша компания, а также об основных результатах работы компании. Доклад должен стать основой для определения возможностей для новых инвестиций.

Чтобы выполнить задание как следует, Фрэнк тщательно изучил проблему, составил план презентации и для наглядности подготовил несколько графиков и диаграмм. Как и большинство из нас, Фрэнк понимает, что диаграммы являются важной формой донесения идей. Хорошо продуманная и правильно подготовленная диаграмма поможет быстрее и точнее, чем обычные таблицы, донести материал до слушателей.

Плохо продуманные или выполненные диаграммы, как в случае с Фрэнком, не только не помогают слушателю, но и еще сильнее его запутывают. Давайте присядем и послушаем вместе со всеми презентацию Фрэнка. Время от времени мы будем комментировать эффективность используемых им визуальных материалов.

Фрэнк начинает: "Доброе утро, дамы и господа! Цель моей презентации - представить вам краткий обзор отрасли и основные результаты работы нашей компании и заручиться вашей поддержкой в вопросе выхода компании на рынки развивающихся стран. Я подготовил несколько графиков и диаграмм для того, чтобы более наглядно представить имеющиеся данные.

Прежде всего, я хотел бы отметить, что мы работаем в отрасли, отличающейся хорошими финансовыми показателями. Как четко видно на этой таблице, все 11 показателей, отмеченные наверху по горизонтали, для трех типов компаний отрасли, перечисленных по вертикали, просто отличные".



Тем временем вы сидите среди других слушателей и, тщетно пытаясь разглядеть цифры в таблице, думаете, что вам пора наведаться к окулисту.

Фрэнк продолжает: "По сравнению с другими компаниями, результаты нашей работы можно назвать выдающимися. К примеру, с 1996 г. наши продажи значительно выросли, несмотря на спад в 1998 г., причиной которого, как вы знаете, была забастовка".

я слышал, как Фрэнк говорил,





"Ой, я что-то пропустил? Могу поклясться - я слышал, как Фрэнк говорил, что продажи значительно выросли, но вижу я лишь несколько круговых диаграмм, показывающих увеличение доли нашей основной продукции. А, понял! Он имеет в виду цифры под каждой из диаграмм..."

Фрэнк продолжает: "По сравнению с четырьмя нашими основными конкурентами, мы занимаем первое место по рентабельности инвестиций. Этот показатель равен 14 %..."

Что занимает первое место? Кто



" Что занимает первое место? Кто занимает первое место? - думаете вы. - Диаграмма, по-моему, просто показывает, что показатель рентабельности инвестиций колебался".

а наша доля рынка увеличилась





"... а наша доля рынка увеличилась по сравнению с 1996 г., как и доля одного из наших конкурентов, в то время как доли трех других уменьшились".

Вы тяжело вздыхаете: "Может, мне что-то подлили в апельсиновый сок? Иначе почему мои глаза видят нечто совершенно отличное от того, что слышат мои уши? Возможно, причина в том, что диаграммы не соотносятся с высказываниями докладчика?"

Основываясь на данных об объемах



Фрэнк продолжает: " Основываясь на данных об объемах продаж, показателях рентабельности инвестиций и изменении доли рынка, мы рекомендуем сконцентрировать наши усилия на продвижении нашей основной продукции на рынках развивающихся стран. Мы считаем, что эти рынки обладают значительным потенциалом роста. Так как представленный график может быть не совсем понятен, позвольте мне пояснить. Я привел данные по объему мирового рынка в 2001 г. и прогноз на 2010 г. Основываясь на серьезных исследованиях, мы предполагаем, что объем рынка вырастет с 8 до более чем 11 млрд. долл. Затем я привел отдельные данные по 11 странам, оперирующим на данном рынке, показав долю каждой. После этого я подсчитал среднегодовой темп роста для каждой страны и указал его в центре таблицы. Из этих цифр ясно, что самый быстрый рост рынка будет наблюдаться именно в развивающихся странах".

Вы уже не можете удержаться,



Вы уже не можете удержаться, толкаете меня в бок и шепчете: "Невероятно - таблицы и графики, которые должны помогать докладчику, на деле требуют от него дополнительных объяснений! Я всегда думал, что рисунок заменяет тысячи слов, а не требует тысячи пояснений".





Фрэнк говорит: "Однако, если мы хотим развивать деятельность в этом направлении, сначала надо убедить наше высшее руководство в том, что политическая и социальная обстановка в выбранных нами развивающихся странах не будет мешать нашим планам. Недавно проведенный опрос 16 руководителей высшего звена показал, что их мнение по вопросу об инвестициях в эти страны разделилось почти поровну".

К этому моменту Вы уже сами готовы устроить социальные волнения, а вид круговой диаграммы почему-то напоминает обеденный десерт.

с помощью диаграмм он хотел

Намерение Фрэнка было правильным - с помощью диаграмм он хотел сделать презентацию более эффективной. Но достичь этой цели ему не удалось - диаграммы оказались трудны либо для чтения, либо для понимания. Давайте посмотрим на них еще раз и попробуем разобраться, почему они не возымели должного эффекта.



Таблицу ►1 невозможно прочесть. Как и во многих наглядных пособиях, в которых невозможно что-либо разобрать, в ней отразился синдром "нестерпимого желания продемонстрировать свои знания". Это обычно случается, когда докладчик стремится включить в таблицу всю доступную информацию, не заботясь о том, что из этого смогут извлечь слушатели.

Фрэнк не понял одной простой истины - диаграмма для презентации должна быть по крайней мере в два раза проще и в четыре раза четче той, которая применяется в письменном докладе. Они различны также, как реклама на щите, которую нужно успеть прочесть и понять, проезжая мимо на автомобиле, и реклама в журнале, которую можно детально изучить в свободное время.



В диаграмме ►6 Фрэнк впал в другую крайность - диаграмма настолько проста, что и вовсе не нужна. Эту мысль можно было с легкостью выразить в словесной форме. Есть еще несколько случаев, когда лучше обойтись без диаграмм:

Если вы имеете дело с прогнозными данными, так как диаграммы обычно ассоциируются с точными значениями.

Если данные обычно представляются в виде таблиц, как, например, отчет о прибылях и убытках.

Когда аудитория скептически относится к восприятию информации через диаграммы.

Главное правило при подготовке презентаций - чем меньше диаграмм, тем лучше. 1) Подготовка диаграмм занимает довольно много времени. 2) Чем больше диаграмм используется в презентации, тем хуже их запоминают слушатели. Если в презентации или отчете используется одна диаграмма, то она получит 100 % внимания аудитории; если сто - не запомнится ни одна.



Диаграмма ►5, описывающая мировой рынок, является чем-то средним между таблицей и диаграммой. Докладчик не может решить, сделать ли ему таблицу или диаграмму и решает объединить и то, и другое. Он надеется, что если диаграмма не произведет эффекта, то слушатели, по крайней мере, обратят внимание на табличные данные. Обычно не срабатывает ни то, ни другое. Эта диаграмма, несомненно, помогла Фрэнку разобраться со связями между показателями прогнозируемых темпов роста в разных странах. Однако Фрэнк не позаботился о том, чтобы перевести данные из табличной формы, удобной для анализа, в форму диаграммы, более наглядно отражающей результаты анализа.



Оставшиеся три диаграммы (►2, 3 и 4) представляют собой примеры наиболее распространенной ошибки при подготовке диаграмм - неправильного выбора типа диаграммы. В первом случае (диаграмма ►2) круговые диаграммы использованы в том случае, когда намного удобнее был бы простой график. Во втором случае (диаграмма ►3) был использован график, хотя лучше было бы применить линейчатую диаграмму. В третьем случае (диаграмма ►4) точечную диаграмму следовало бы заменить гистограммой.

Вот так должны выглядеть эти



Вот так должны выглядеть эти три диаграммы, чтобы быстро и понятно выразить нужные мысли:



в 1996 г. до

Продажи выросли с 1,2 млн. долл. в 1996 г. до 3,4 млн. долл. в 2001 г., несмотря на спад в 1998 г., вызванный забастовкой.



с четырьмя нашими основными конкурентами,



По сравнению с четырьмя нашими основными конкурентами, мы занимаем первое место по коэффициенту рентабельности инвестиций (14%) в 2001 г.





Наша доля рынка увеличилась на 4 %, с 11 % в 1996 г. до 15% на сегодняшний день. Среди наших четырех основных конкурентов компания Б также улучшила свое положение, в то время как доли рынка компаний В, А и Г уменьшились.

Теперь все эти диаграммы производят

Теперь все эти диаграммы производят нужный эффект. В каждом случае выбранный тип диаграммы соответствует идее заголовка, который, в свою очередь, подкрепляет основную идею диаграммы. Во всех этих примерах диаграммы гораздо быстрее и яснее передают идеи докладчика, чем это возможно при использовании простых таблиц.

Таким образом, цель нашей книги - помочь вам научиться доносить свои идеи с помощью правильно выбранных диаграмм, которые будут помогать вам при общении с аудиторией, где бы вы их не использовали - в деловых презентациях или докладах, в компьютерных графических программах, в ежегодных отчетах или в статьях в периодической прессе.

В первой части мы рассмотрим процесс преобразования данных в диаграмму.

Во второй части мы разберем примеры готовых диаграмм. Здесь вы сможете почерпнуть идеи для собственных презентаций.

В третьей части вы узнаете о том, как донести свои мысли до аудитории с помощью визуальных концепций и зрительных метафор.

В четвертой части мы изучим методы составления диаграмм для компьютерных презентаций.

Как уже было сказано выше, диаграммы являются важной формой коммуникации. Но чтобы в совершенстве овладеть языком диаграмм, необходимо пополнить свой словарный запас и приобрести определенные навыки. Одних только теоретических знаний недостаточно, поэтому я включил в эту книгу практические задания. Так что берите в руки карандаш и давайте приступим к процессу выбора типа диаграммы!





Временное сравнение

Этот вид сравнения - один из наиболее распространенных. В данном случае нас интересует не размер каждой доли в сравнении с целым, не соотношение долей, а то, как они изменяются во времени - что происходит с определенными показателями на протяжении недель, месяцев, кварталов, лет - возрастают ли они, снижаются, колеблются или остаются неизменными. Например:

► Продажи в январе неуклонно росли.

► Рентабельность инвестиций за последние пять лет резко сократилась.

► Ставки процента в течение последних семи кварталов колебались.

Ключевые слова в данном случае: "изменяться", "расти", "убывать", "возрастать", "снижаться", "колебаться" и т. д.



Временное сравнение

Если покомпонентное и позиционное сравнения показывают взаимосвязи в определенный момент времени, то временное сравнение отражает динамику изменений.

Данный тип сравнения лучше всего иллюстрировать при помощи гистограмм или графиков. Выбрать, что именно использовать, просто. Когда вам нужно показать лишь несколько значений (скажем, семь или восемь), используйте гистограмму. Для демонстрации поквартальных изменений за 20 лет правильнее использовать график.

Выбирая между гистограммой и графиком, можно также руководствоваться характером имеющихся у вас данных. С помощью гистограммы лучше отражать точные значения параметра в определенные моменты времени. К этой категории относятся, например, данные по объемам производства. Графики больше подходят для отображения тенденции на протяжении некоторого непрерывного периода. Яркий пример - это данные по материально-производственным запасам.



Помимо этих различий, каждый из этих двух типов диаграмм имеет свои собственные характеристики и разновидности, поэтому их стоит изучить отдельно.

Советы по подготовке линейчатых диаграмм равным образом относятся и к гистограммам - расстояние между колонками должно быть меньше, чем ширина самих колонок; используйте цвет или штриховку для того, чтобы выделить какой-то момент времени или разграничить данные за прошлые периоды и прогнозные величины.

к примеру, годы, когда компания







Гистограмма отклонений разделяет, к примеру, годы, когда компания имела прибыль и годы, когда она терпела убытки.



На диаграмме 30 стрелка отмечает



На диаграмме 30 стрелка отмечает рост в период с 1995 по 2001 гг.



Диапазонная гистограмма показывает разницу между

Диапазонная гистограмма показывает разницу между самым высоким и самым низким значением отдельного параметра, например, колебания какого-либо показателя во время торгов на фондовом рынке.

На диаграмме 31 для выделения



На диаграмме 31 для выделения 2000 г. используется более светлая заливка. Таким образом, акцент в первую очередь делается на том, каким был объем продаж в 2000г., а не на том, насколько меньше он был по сравнению с 1999 г. Темную и светлую заливку также можно применять для отделения фактических данных от прогнозных.







[1] Внимание! Нельзя применять диаграммы с накоплением, когда частота распределения выражена в процентах. Например, если от 5 до 10 долл. в час зарабатывают 60 % женщин и 50 % мужчин, нельзя сказать, что в целом 110 % населения зарабатывают от 5 до 10 долл.

Совмещенная гистограмма отражает значения двух





Совмещенная гистограмма отражает значения двух параметров на определенный момент времени и показывает, как изменяется соотношение между ними с течением времени. Хорошим примером может служить показатель потерь без учета и с учетом инфляции. На такой диаграмме сгруппированные столбцы можно располагать попарно вплотную друг к другу, а можно частично перекрывать один столбец другим.

с течением времени меняется вклад



Гистограмма с накоплением показывает, как с течением времени меняется вклад каждого параметра в общую сумму. Примером могут служить фиксированный оклад и дополнительные выплаты, составляющие общие выплаты работнику.

Ступенчатая гистограмма используется для того,







Ступенчатая гистограмма используется для того, чтобы продемонстрировать резкое изменение значений параметра через неравные интервалы времени, например, максимальное количество работников или коэффициент использования производственных мощностей. В таких диаграммах все столбцы необходимо располагать вплотную друг к другу.

Так же как и в случае с линейчатыми диаграммами, существует несколько разновидностей гистограмм, что позволяет использовать их для выражения различных идей. Во второй части книги описано, где и как их лучше применять.

Без сомнения, из всех типов

Без сомнения, из всех типов диаграмм график используется наиболее часто, и это вполне оправданно. Во-первых, его легче всего нарисовать. Во-вторых, это самый компактный из всех типов диаграмм. Наконец, на графике наиболее наглядным образом можно показать, что значение определенного параметра растет, уменьшается, изменяется или остается стабильным.





При составлении графика имейте в виду, что линия тренда должна быть жирнее, чем ось абсцисс, которая, в свою очередь, должна быть жирнее горизонтальных и вертикальных линий, образующих координатную сетку.

Координатную сетку на графике можно сравнить с линиями, обозначающими пределы футбольного поля. Они нужны, чтобы судьи на поле могли выполнять свои функции, а отнюдь не для привлечения внимания зрителей. В нашем случае внимание аудитории должно быть сосредоточено на линии тренда. Другими словами, вертикальные линии координатной сетки можно использовать для того, чтобы разделить значения параметра за предыдущие периоды и данные прогноза или разбить временную ось по кварталам или пятилетним периодам. Горизонтальные линии помогают читателю точнее сравнивать относительные величины.

в каждом отдельном случае вам



Поэтому в каждом отдельном случае вам придется решать, какое именно количество вертикальных и горизонтальных линий следует нанести.

Хотя существует всего лишь два вида графиков (в отличие от линейчатых диаграмм и гистограмм), они заслуживают пристального внимания.





Совмещенный график показывает сравнение двух и более параметров. При этом, к примеру, сравнивая тенденции развития вашей компании и ее конкурентов, используйте для своей компании самый контрастный цвет или самую жирную линию, а для остальных - менее яркие цвета и более тонкие или пунктирные линии.

Главная задача - решить, сколько именно линий мы можем использовать одновременно, чтобы график не напоминал спагетти. Будем реалистами - график с восемью линиями вовсе не обязательно будет в два раза полезнее, чем с четырьмя. В два раза запутаннее - может быть.

разбить график на несколько более

Лучший способ разобраться в этой путанице - разбить график на несколько более мелких, сравнивающих вашу компанию с каждым конкурентом по отдельности, как можно видеть на рисунке. Конечно, при этом придется чертить больше графиков, зато они будут гораздо нагляднее.



Временное сравнение 10



Закрашивая или заштриховывая пространство между





Закрашивая или заштриховывая пространство между линией тренда и осями, мы получаем график с областями. Разделяя пространство между линиями на отдельные участки, отражающие итоги на определенные моменты времени, мы создаем график с областями с накоплением. Здесь так же, как и в прочих диаграммах с областями, следует ограничиваться не более чем пятью слоями. Если вы хотите отразить больше пяти сегментов, начертите четыре основных, а остальные сгруппируйте в категорию "прочие".

с накоплением располагайте самый важный



В диаграммах с накоплением располагайте самый важный слой непосредственно над осью абсцисс, поскольку это будет единственный сегмент, соотнесенный с прямой линией. Все остальные сегменты будут зависеть от его колебаний.

Как в уже описанном случае со "спагетти-графиками", разбираться в огромном количестве слоев лучше всего посредством разделения компонентов и показа каждого на отдельном основании - разбив диаграмму с областями с накоплением на более простые диаграммы с областями.



Временное сравнение 13





Временное сравнение

Гистограммы

Показывает изменения во времени

На диаграмме 29 - простая гистограмма, которая подходит для иллюстрации изменений определенных показателей с течением времени. Гистограммы лучше всего применять, когда у вас не более восьми временных периодов.

Когда вы хотите сделать акцент на каком-либо определенном аспекте, используйте особые графические решения - стрелки, линии, штриховку или цвет, как показано на 29, 30, 31 диаграммах. В данной диаграмме стрелка выполняет двойную функцию - фокусирует внимание на 2000 г. и отмечает снижение уровня продаж.

Выбор диаграмм

Введение

Несмотря на разнообразие графических средств, используемых в различных видах коммуникации (таблицы, схемы, графики, матрицы и карты), при иллюстрации количественных данных применяется пять основных типов диаграмм:

Итак, у нас есть цель. Каковы же средства для ее достижения? С помощью следующей схемы мы попробуем описать весь процесс от начала до конца.

Шаг 1: ФОРМУЛИРОВАНИЕ ИДЕИ (от данных к идее)

Для того, чтобы правильно выбрать тип диаграммы, вы в первую очередь должны четко сформулировать конкретную идею, которую вы хотите донести до аудитории при помощи диаграммы.

Шаг 2: ОПРЕДЕЛЕНИЕ ТИПА СРАВНЕНИЯ ДАННЫХ (от идеи к сравнению)

Сформулированная вами идея будет обязательно заключать в себе один из пяти основных типов сравнения данных: покомпонентное, позиционное, временное, частотное и корреляционное.

Шаг 3: ВЫБОР ТИПА ДИАГРАММЫ (от сравнения к диаграмме)

Каждому типу сравнения соответствует один из пяти видов диаграмм.

Давайте подробно рассмотрим каждый шаг.





Согласно моим наблюдениям, круговая диаграмма



Согласно моим наблюдениям, круговая диаграмма пользуется наибольшей популярностью. Это абсолютно неоправданно, поскольку данный тип наименее практичен и должен составлять немногим более 5 % всех диаграмм, используемых в презентации или докладе.

С другой стороны, линейчатая диаграмма применяется реже всего, тогда как она достойна гораздо большего внимания. Это наиболее гибкий и универсальный тип, который должен был бы составлять 25 % всех используемых диаграмм.

Гистограмма, по моему мнению, вполне заслуживает звания "старой доброй" и надежной, а график вполне может быть охарактеризован как "рабочая лошадка". К этим двум типам должна относиться половина всех используемых диаграмм.

Довольно устрашающие на первый взгляд точечные диаграммы используется в 10 % случаев.

Все вышеперечисленные типы составляют 90 % всех диаграмм. Остальные 10 % - это комбинации различных видов диаграмм: например, график с гистограммой или круговая диаграмма с линейчатой.

Теперь нам необходимо уяснить, что различные типы диаграмм лучше всего приспособлены для иллюстрации различных типов сравнения данных.

Приведенная матрица иллюстрирует данный тезис.

Приведенная матрица иллюстрирует данный тезис. По вертикали обозначены пять основных типов диаграмм, по горизонтали - пять типов сравнения. Для временного, частотного и корреляционного сравнения, как можно видеть, мы используем по два типа диаграмм. Различаются они по объему информации, который вы хотите отразить. При временном и частотном сравнении следует использовать гистограмму, если значений немного (скажем, шесть или семь), и график, если их больше. При корреляционном сравнении лучше использовать линейчатую диаграмму для малого количества значений и точечную - для большого их количества.



Давайте теперь внимательно посмотрим на



Давайте теперь внимательно посмотрим на матрицу и выясним, какие типы диаграмм рекомендуются для иллюстрации различных типов сравнения. По ходу дела мы обсудим, как составлять основные типы диаграмм, а также их варианты, позволяющие дать дополнительную информацию.

При этом стоит помнить, что выбор и особенно использование различных типов диаграмм - это далеко не точная наука. Именно поэтому вы встретите немало таких слов, как "в основном", "иногда", "чаще всего", "время от времени" и т. д. Это подразумевает, что для правильного составления диаграмм необходимо учитывать и ваше собственное мнение. Варианты, представленные в таблице, так же, как и советы по составлению большинства диаграмм, - это лишь самые общие инструкции. Впрочем, как вы сами увидите, эти инструкции в большинстве случаев будут весьма полезными.

Перед тем как перейти к описанию конкретных типов сравнения и соответствующих им типов диаграмм, имеет смысл вернуться ко второй части, где приведен пример применения всех типов диаграмм. Это поможет вам понять, насколько эффективны могут быть хорошо продуманные и составленные диаграммы.



Выбор типа диаграммы (от сравнения к диаграмме)

Итак, мы убедились в том, что любая сформулированная вами идея всегда может быть выражена с помощью одного из пяти типов сравнения. При этом неудивительно, что каждому из этих типов сравнения соответствует один из пяти основных типов диаграмм: круговая, линейчатая, точечная диаграммы, гистограмма или график.



На основе приведенных данных начертите

На основе приведенных данных начертите диаграмму, показывающую долю "Кричигрома" в общем объеме продаж воображаемой отрасли игрушечной промышленности в 2001 г. - в сравнении с конкурентами.

Доля каждой компании	в общем
объеме продаж отрасли	в 2001 г.
"Кричигром"	19,3%
Компания А	10,1 %
Компания Б	16,6%
Компания В	12,4 %
Компания Г	31,8%
Компания Д	9,8 %
	100,0%



Начертите диаграмму, которая показывает, какое

Начертите диаграмму, которая показывает, какое место в отрасли в 2001 г. занимал "Кричигром" по показателю доходности активов.

Коэффициент доходности	активов в 2001 г.
"Кричигром"	8,3 %
Компания А	9,8 %
Компания Б	15,9%
Компания В	22,4 %
Компания Г	14,7%
Компания Д	19,1 %



Начертите диаграмму, демонстрирующую, существует ли

Начертите диаграмму, демонстрирующую, существует ли взаимосвязь между долей продаж и показателем доходности активов в воображаемой отрасли игрушечной промышленности в 2001 г.

Доля продаж каждой компании в 2001 г.
"Кричигром"	19,3%
Компания А	10,1 %
Компания Б	16,6%
Компания В	12,4%
Компания Г	31,8%
Компания Д	9,8 %



Коэффициент доходности	активов в 2001 г.
"Кричигром"	8,3 %
Компания А	9,8 %
Компания Б	15,9%
Компания В	22,4 %
Компания Г	14,7%
Компания Д	19,1 %



Начертите диаграмму, показывающую тенденции изменения

Начертите диаграмму, показывающую тенденции изменения объема продаж и прибыли компании "Кричигром" в 1997-2001 гг. При этом 1997 г. примите за основу, а последующие годы покажите в процентном соотношении с ним.

Объем продаж		Прибыль
	Млн.	%		Млн.	%
	долл. 1997	= 100%		долл.	1997= 100%
1997	387	100	1997	24	100
1998	420	109	1998	39	162
1999	477	123	1999	35	146
2000	513	133	2000	45	188
2001	530	137	2001	29	121



в 2001 г. основную долю

Начертите диаграмму, показывающую, что в 2001 г. основную долю наших продаж, в отличие от компании Г, составили наименее дорогие модели злопастных брандашмыгов.

Количество	проданных единиц	товара, тыс.
Цена, долл.	"Кричигром"	Компания Г
Менее 5,00	320	280
5,00-9,99	770	340
10,00-14,99	410	615
15,00-19,99	260	890
20,00 и более	105	550



Начертите диаграмму, показывающую, насколько доля

Начертите диаграмму, показывающую, насколько доля различной продукции в объеме продаж нашей компании отличались от тех же показателей нашего конкурента в 2001 г.

Процент общих продаж по видам продукции в 2001 г.
Продукция	"Кричигром"	Компания Г
Хливкие шорьки	15.0%	25.3 %
Пыр-нава	8.4 %	21.3%
Хрюк-зелюки	20.6 %	19.9%
Мюмзики в мове	16.2%	18.6 %
Злопастные брандашмыги 39.8 %	14.9%
	100.0%	100.0%



Заголовки диаграмм

Чтобы закрепить навыки шага 1 в процессе подготовки диаграмм (формулирование идеи), во всех примерах включены заголовки, которые выражают основную идею диаграммы. На практике иногда требуется составлять диаграммы без заголовков. К примеру, когда место ограничено, заголовки включаются только в текст доклада, а на самих слайдах не указываются. Однако это не означает, что сам этап формулирования идеи можно опустить: решая, что именно показать, какой момент выделить, вы определяете тип используемой диаграммы.



---
