Звуковая студия в PC
Amplify усиление
На самом деле имеется в виду не только усиление звукового сигнала, но и вообще, изменение амплитуды, ее увеличение или уменьшение. Данная команда вызывает диалоговое окно, показанное на рис. 2.31.

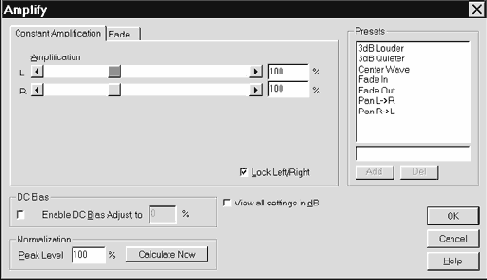

Рис. 2.31. Фиксированное изменение амплитуды звукового сигнала
При помощи закладок Constant Amplification и Fade можно выбрать характер воздействия на амплитуду: фиксируемое или регулируемое изменение амплитуды на заданном участке.

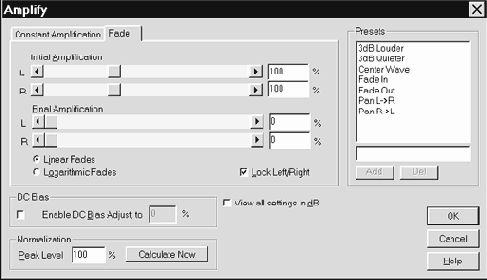

Рис. 2.32. Регулируемое изменение амплитуды звукового сигнала
При фиксированном изменении амплитуды коэффициент усиления задается с помощью регулятор или численно в полях ввода Amplification (Initial и Final). Выключателем Lock Left/Right можно “связать” друг с другом регуляторы усиления левого и правого каналов. Тогда изменение положения одного из них будет вызывать изменение положения другого.
При регулируемом изменении амплитуды можно задать способ перестройки коэффициента усилителя (Initial) от начального значения до конечного. Переключатель Linear Fades определяет линейное изменение коэффициента, а Logarithmic Fades логарифмическое.
В группе DC Bias вы сможете отрегулировать смещение звукового сигнала относительно заданного уровня. Для этого нужно включить опцию Enable DC Bias Adjust и задать смещение в процентах или дБ (в зависимости от состояния выключателя View all settings in dB). Функция регулировки смещения сигнала бывает очень полезна. Если звук записан со смещением или смещение возникло в результате преобразований сигнала каким-либо звуковым редактором (кроме Cool Edit, в котором все преобразования выполняются корректно) или сигнал содержит большие постоянную и низкочастотные составляющие с большими амплитудами, то перед выполнением дальнейших преобразований нужно избавиться от этой, в некотором смысле, аномалии. Центровка сигнала относительно заданного уровня позволит избежать нежелательных низкочастотных составляющих в ходе дальнейших преобразований.
В группе Normalization расположены органы управления нормализацией сигнала.
В поле ввода Peak Level задается пиковый уровень сигнала. Например, значение 100 % означает, что звуковой сигнал должен занять весь динамический диапазон. Нажатием на кнопку Calculate Now вы даете программе команду произвести расчет такого коэффициента усиления, при котором после выполнения операции Amplify сигнал будет иметь заданный динамический диапазон. После расчета регуляторы усиления автоматически установятся в соответствующее положение.
В группе Presets можно выбрать стандартные настройки органов управления окна диалога Amplify. Перечислим их:
При помощи кнопок Add и Del можно добавлять собственные и удалять из списка уже существующие схемы настроек. Над этими кнопками расположено поле, в котором необходимо набрать имя новой схемы настроек, а уж потом нажать кнопку Add.
Amplitude преобразование амплитуды
Подменю Amplitude — это группа команд влияющих на амплитуду звука, в состав которой входят: Amplify, Channel Mixer, Dynamics, Envelope, Normalize.Awe control panel — панель управления ресурсами звуковой карты
AWE Control Panel входит в программное обеспечения всех звуковых карт семейства AWE (SB AWE32, SB 32, SB AWE64, SB AWE64 GOLD). Основное назначение программы — загрузка банков SoundFont в звуковую память карты. Но кроме этого, существует еще целый ряд возможностей, позволяющих управлять ресурсами звуковой карты.После запуска AWE Control Panel на экране монитора вашего PC появится окно диалога, которое будет выглядеть примерно так, как показано на рис. 3.41.
Первая закладка — Effect. Опциями этой закладки осуществляется управление эффект-процессором. Группа Types (типы) содержит четыре органа управления. Списки Reverberation и Chorusing содержат по 8 типов реверберации и хоруса. Выбранные в этих списках эффекты в дальнейшем по умолчанию будут доступны для регулировки по глубине посредством MIDI-сообщений (MIDI-манипуляторов 91 и 93).
Ниже расположены регуляторы тембра Treble level (высокие частоты) и Bass level (низкие частоты). Диапазоны регулировки: от –12 до +12 дБ. Регулировка осуществляется мышью с помощью движков. При этом уровень регулировки отображается в децибелах. Отрегулировать тембр также можно с помощью микшера Creative Mixer. Но будьте осторожны. Изменение тембра — это искажение сигнала. При записи звука лишний раз убедитесь, что регуляторы тембра установлены в позицию 0 дБ.

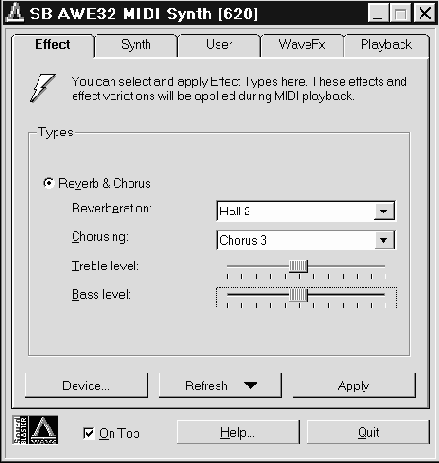

Рис. 3.41. Окно управления AWE

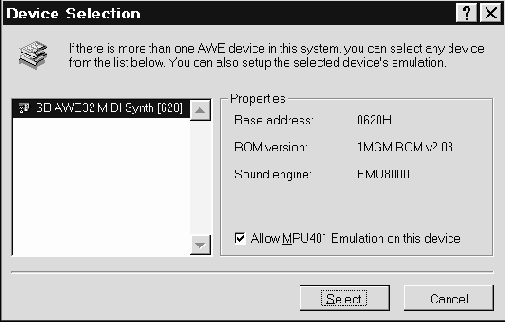

Нажатие на кнопку Device (устройство) приводит к появлению окна диалога, показанного на рис. 3.42.
Рис. 3.42. Окно Device Selection для выбора устройства
В левой части этого окна находиться список доступных устройств. В нашем случае список состоит всего из одного устройства — синтезатора на базе EMU8000. Хотя в этом списке могут находиться как программные (виртуальные) WT-синтезаторы, так и аппаратные.
В данный момент нас интересует именно аппаратно реализованный WT-синтезатор. В группе Properties отображаются некоторые (далеко не все) сведения об устройстве. Base address — базовый адрес EMU8000. ROM version — версия набора сэмплов ПЗУ. Sound engine — генератор звука.
В нижней части группы Properties расположен выключатель Allow MPU 401 Emulation on this device. При помощи этой опции можно включить эмуляцию интерфейса MPU 401. Хотя вряд ли вам это понадобится. Эмуляция MPU 401 требуется только для устаревшего программного обеспечения, созданного в те времена, когда звуковых карт AWE не было и в помине. Все программы под MS Windows используют системные драйверы, поставляемые вместе со звуковыми картами, а игры, написанные под MS DOS, автоматически распознают AWE.
Чтобы запомнить состояние выключателя Allow MPU 401 Emulation on this device и закрыть окно Device Selection, необходимо нажать кнопку Select.
Вернемся закладке Effect. Самая главная кнопка здесь — Apply (применить). Нажмите на нее, и все сделанные Вами установки вступят в силу. Эта кнопка доступна только в том случае, если вы действительно вносили какие-либо изменения в настройки программы. Если после внесения изменений захотите все вернуть в исходное состояние, нажмите кнопку Refresh (обновить). Русский перевод названия кнопки несколько не согласуется с выполняемой ею функцией. Эта кнопка служит для приведения органов управления программы в соответствие с действующими (установленными ранее) установками. После нажатия на кнопку Refresh программа предложит вам два варианта дальнейших действий:
Если выключатель On Top, расположенный в нижней части окна, установлен в активное состояние, то окно AWE Control Panel будет всегда находиться поверх остальных окон, даже при переключении на другую программу.
Назначение кнопки Help вам известно. Кнопка Quit — выход из программы.
Следующая закладка (рис. 3.43) — Synth (синтезатор). Здесь вы можете задать звуковой банк, который будет использоваться в качестве основного (нулевого, или Capitol tones). В списке Available Synth (доступные синтезаторы) выберите один из стандартов, которому соответствует основной банк:
Чтобы не возникла путаница с банками, нам придется сделать некоторые пояснения. Как вы уже знаете, понятие “SoundFont” и понятие “банк”, используемое при адресации пресетов, — совершенно разные вещи. Однако номер банка, которым вы будете пользоваться при выборе пресета из музыкального редактора, зависит от номера SoundFont в списке Current State. Точнее говоря, номер банка, в котором храниться пресет, будет больше на число, равное номеру SoundFont в списке Current State.
Возможно, вам будет легче воспринять эту информацию на примере. Допустим, у вас имеется SoundFont, соответствующий стандарту GM (все пресеты принадлежат одному банку 0). Если вы загрузите этот файл, как основной (в закладке Synth), то получите непосредственный доступ к его пресетам. По умолчанию используется как раз нулевой банк. Если же вы загрузите файл SoundFont, как первый пользовательский банк, то для доступа к его пресетам вам придется задать номер банка, равный единице. Если загрузить его, как второй пользовательский банк, то в музыкальном редакторе надо задать номер банка, равный двум, и т. д.
Однако в одном файле SoundFont могут содержаться несколько банков. Как они будут нумероваться после загрузки файла в пользовательскую область банков? Очень просто, по той же самой формуле. Например, в файле SoundFont стандарта GS в пресете 126 (при нумерации от 0) банка 4 хранится эффект “Биение сердца”. Если загрузить этот файл как пользовательский 3, то для доступа к эффекту вы должны задать пресет 126 банка 3+4=7. Если под этим адресом до загрузки SoundFont хранился другой пресет, то он окажется недоступным (на его месте теперь будет эффект “Биение сердца”).
Вернемся к текущей закладке программы. При помощи кнопки Clear вы можете очистить список от пользовательских звуковых банков. Возможны два Варианта очистки:
Очистка происходит немедленно, а загрузка звуковых банков в соответствии со списком пользователя — только после нажатия кнопки Apply.

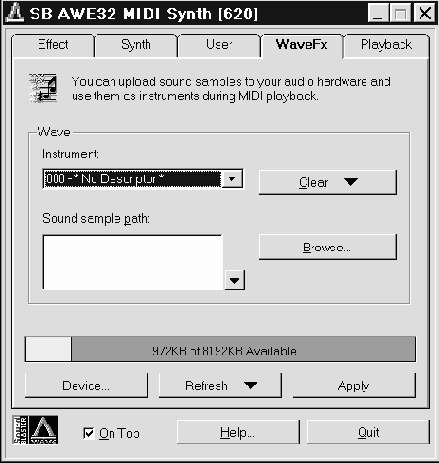

Закладка WaveFx (рис. 3.46) предназначена для загрузки в память звуковой карты спецэффектов (FX), проще говоря, WAV-файлов.
Рис. 3.46. Закладка спецэффектов
Работа с ней осуществляется таким же образом, как и с предыдущей закладкой. Разница лишь в том, что вместо файлов SoundFont загружаются WAVE-файлы. Для того чтобы получить доступ к спецэффектам из музыкального редактора, достаточно выбрать номер пресета, равный номеру WAVE-файла (в списке Instrument) в основном банке. Однако такая непосредственная загрузка сэмпла в память звуковой карты не позволяет использовать все аппаратные возможности EMU8000.

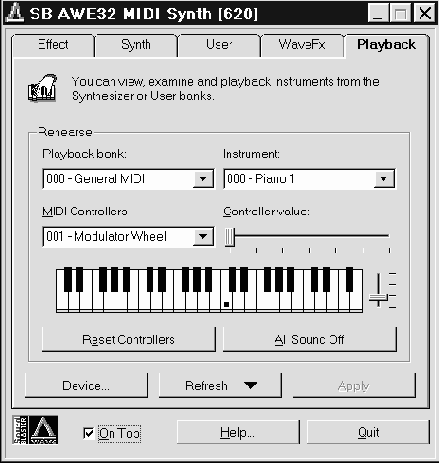

Последняя закладка — Playback (воспроизведение), позволяет прослушивать загруженные звуковые банки или сэмплы, не прибегая к помощи звуковых редакторов (рис. 3.47).
В группе Rehearse (репетиция) расположены элементы интерфейса, с помощью которых вы действительно можете прорепетировать звучание загруженных в звуковую карту банков. Из списка Playback bank выберите банк (банк 0 — основной, все остальные — пользовательские). В списке Instrument выберите пресет, звучание которого вы хотите услышать. Список MIDI Controllers позволяет выбрать MIDI-манипулятор, положение которого задается движком Controller value.
Рис. 3.47. Закладка Playback
Ниже расположена MIID-клавиатура. Клавиши на ней нажимаются при помощи мыши. В небольшом окне программы невозможно отобразить всю MIDI-клавиатуру с ее 128 клавишами, поэтому отображается только часть клавиатуры. Справа от клавиатуры расположен переключатель, с помощью которого выбирается отображаемый фрагмент MIDI-клавиатуры.
В нижней части группы “на всякий пожарный случай” находятся две кнопки. Кнопка Reset Controllers предназначена для сброса всех манипуляторов (устанавливает их в нулевое или нейтральное положение), а кнопка All Sounds Off — для прекращения воспроизведения всех звуков.
На этом знакомство с панелью управления ресурсами звуковых карт семейства AWE могло бы и закончиться. Однако есть один ресурс, который остался незамеченным создателями этой программы.
Это Creative 3D Stereo Enhancement Effect или, проще говоря, расширение стереобазы ( эта технология поддерживается большинством современных звуковых карт). Пользоваться этим эффектом, как и регулировками тембра, нужно осторожно, так как при его реализации в звуковой сигнал умышленно вносятся сильные искажения. Благодаря этим искажениям вам кажется, что звуковые колонки Вашего компьютера расположены на большем расстоянии друг от друга. Но если вы, например, хотите осуществить запись своего музыкального произведения, то должны быть уверены, что 3D-эффект отключен.
Для включения/выключения 3D-эффекта нажмите кнопку Start (в MS Windows 95). Перейдите в пункт Settings и вызовете панель управления Windows (Control Panel), которая изображена на рис. 3.48.
Рис. 3.48. Панель управления Windows
В панели управления отыщите иконку System (система) и щелкните по ней два раза мышью. Откроется окно System Properties (свойства системы). В верхней части окна выберите закладку Device Manager (менеджер устройств). В списке устройств выберите Sound, video and game controllers (звуковые, видео и игровые контроллеры). В списке контроллеров выберите Creative Sound Blaster 16. Даже если у вас SB AWE64, эта звуковая карта воспринимается программным обеспечением как SB 16 с довесочком к нему — Creative Advenced Wave Effects Synthesis for AWE32. А AWE64 ни чем с точки зрения аппаратных возможностей не отличается от AWE32.

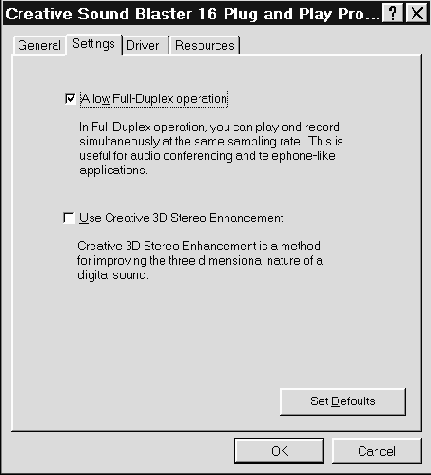

Итак, после выбора SB 16, на Вашем экране появится окно, которое будет выглядеть примерно так, как показано на рис. 3.48.
Рис. 3.49. Включение и выключение 3D-эффекта
Опция Use Creative 3D Stereo Enhancement позволяет включать и выключать 3D-эффект.
А с помощью выключателя Allow Full-Duplex operation можно включить и выключить режим Full-Duplex.
Далее
Содержание
bottom();
Brainwave synchronizer — специальный эффект!

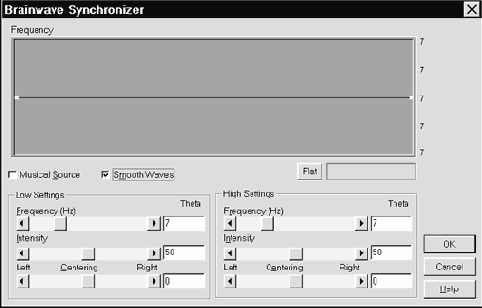

Окно диалога, предназначенное для управления специальным эффектом Brainwave Synchronizer, изображено на рис. 2.47. По утверждению разработчика программы, с помощью этой функции можно, воздействуя на подсознание человека, ввести его в состояние, похожее на медитацию. Для этого рекомендуется продолжительное время прослушивать обработанный стереозвук через головные телефоны.
Рис. 2.47. Синхронизация звука с волнами активности головного мозга
Мы не раз пытались медитировать под звук, синхронизированный с ритмами головного мозга. Но, признаемся честно, у нас не вышло. Может быть, получится у вас?
С помощью графика вы можете определить изменение свойств модулирующего сигнала при воспроизведении сэмпла. Но вначале нужно задать нижний (Low Settings) и верхний пределы (High Settings) этих изменений. С помощью движков Frequency задаются частоты волн мозговой активности. Самые нижние частоты (Delta — 1—3 Гц) соответствуют состоянию глубокого сна, самые высокие (поддерживаемые программой) — Betta (> 13 Гц), соответствуют состоянию стресса. Как пошутили сами создатели программы, в принципе, бывают и более высокие частоты (Gamma), но они точно не уверены к чему это приведет. Intensity — интенсивность, Centering — центровка. Вот и весь минимальный багаж знаний, необходимый для проведения экспериментов над своей психикой.
Channel mixer — канальный микшер
Channel Mixer (следующая команда меню Amplitude) вызывает окно диалога канального микшера (рис. 2.33).

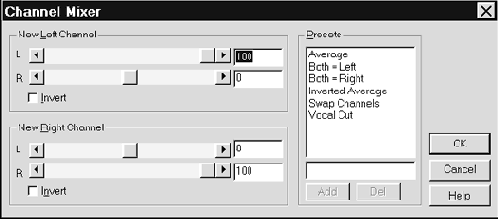

Рис. 2.33. Канальный микшер
Канальный микшер позволяет произвольным образом смешивать стереоканалы сэмпла. Группы New Left Channel и New Right Channel содержат регуляторы пропорций смешивания звуков для новых (получаемых после выполнения операции микширования) левого и правого каналов. Регуляторами L и R устанавливаются уровни звука левого и правого каналов. Регулировка осуществляется в пределах от –100 до 100. Отрицательное значение пропорции означает, что звук будет инвертирован относительно нулевого уровня (сигнал как бы умножается на –1). Выключатели Invert позволяют инвертировать любой из результирующий сигналов новых стереоканалов.
Как и большинство других функций программы, канальный микшер позволяет работать со стандартными настройками. В поле Presets расположен список этих настроек и кнопки Add и Del, позволяющие добавлять и удалять элементы этого списка. Перечислим стандартные настройки:
Что такое soundfont?
Для компактного хранения сэмплов и настроек музыкального синтезатора был придуман специальный формат данных, о котором сейчас пойдет речь.Существует несколько традиционных взглядов на то, что принято называть термином SoundFont. Естественно, каждый из этих взглядов имеет право на жизнь.
На момент написания книги существует две основные версии “звукового шрифта” : SoundFont 1.0 (или просто SoundFont) и SoundFont 2.0. В будущем вы можете столкнуться с модификациями последней версии, которые можно было бы обозначить как SoundFont 2.x. Ведь рано или поздно появится более совершенная аппаратура с более широкими возможностями, следовательно, будет разработана и ее программная поддержка. Мы не станем рассматривать работу с SoundFont 1.0, так как этот формат морально устарел.

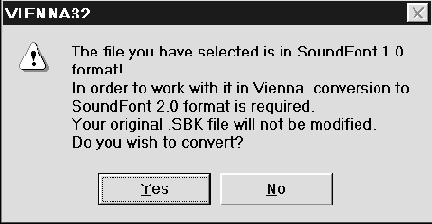

Но если у вас уже имеется коллекция звуковых банков в формате 1.0 (файлы с расширением SBK), то без особого труда можно произвести их конвертацию в SF 2.0 (файлы с расширением SF2). Это можно сделать, например, при помощи специальной утилиты SF1TO2.EXE или при помощи редактора банков Vienna SoundFont Studio 2.1, о котором речь пойдет ниже, и без которого просто не обойтись при создании собственных инструментов.
Вы можете столкнуться с проблемой: программное обеспечение, которое должно работать с банками *.sf2, может отказаться выполнять свои обязанности. Причина — устаревшие системные драйверы звуковой карты. Решение простое: достаточно установить более новые драйверы. Где их взять? Очень просто, ведь драйверы являются свободно распространяемым программным обеспечением. Успех производителей оборудования массового потребления основан на отсутствии проблем с его программной поддержкой. Первый путь решения проблемы — скопировать драйверы в фирме, продавшей вам звуковую карту. Вряд ли вам откажут в помощи, а если откажут, то это будет выглядеть, по меньшей мере, странно. вас могут в прямом смысле отослать к Internet. Но ведь, покупая звуковую карту, вы не обязаны покупать к ней Internet. Второй вариант: все-таки воспользоваться Internet — панацеей от любых устаревших драйверов для любого оборудования. На сайте www.creaf.com вы за несколько минут найдете и “скопируйте” самые свежие драйверы для любой из звуковых карт семейства AWE.
После установки драйверов все должно работать “как надо”. Если нет, попробуйте загрузить хотя бы старый банк (*.sbk), но обязательно тот, который использует ОЗУ вашей звуковой карты, а не те сэмплы, что прошиты в ПЗУ. О том, как загружать банки в память звуковой карты, вы узнаете из разд. 3.4, посвященного работе с AWE Control Panel. Если старый банк загружается нормально, проверьте правильность установки драйверов. Если не загружается даже старый банк, то, вероятно, появились проблемы с памятью на звуковой карте. Возможно, плохо установлены модули SIMM.
Однажды у нас была такая ситуация. Мы просто вынули модули и опять установили их на место, но на этот раз аккуратно.
Для диагностики звуковой карты семейства Sound Blaster AWE существует специальная утилита Diagnostic Utility for 16-bit Audio Card версии не позже 3.03 или просто DIAGNOSE.EXE v.3.03. С ее помощью вы можете протестировать звуковую память (audio DRAM). Эту и многие другие утилиты (например, SF1TO2.EXE, о которой мы уже говорили) можно найти на уже упомянутом сайте www.creaf.com.
Вернемся к рассмотрению организации SoundFont. Звуковой банк делится на три уровня:

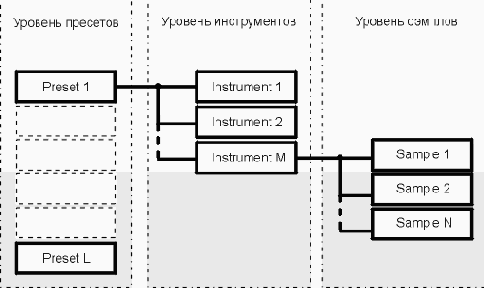

Логическая структура SoundFont показана на рис. 3.4.
Рис. 3.4. Логическая структура SoundFont
Как видно из схемы, в звуковом банке может содержаться один или несколько пресетов, в каждом пресете — один или несколько инструментов, в каждом инструменте — один или несколько сэмплов.
Каждый из объектов этой структуры имеет свое имя и содержит свою специфическую информацию.
Сэмплы могут включать в себя не только оцифрованный звук, но и некоторые дополнительные параметры, например начало и конец петли.
Объект “инструменты” может оперировать несколькими сэмплами. Инструменты содержат такую информацию, как, например, настройки синтезатора при воспроизведении сэмпла или зона действия сэмплов на MIDI-клавиатуре. В каждой зоне, заданной пользователем, может звучать определенный сэмпл. В предельном, для каждой клавиши MIDI-клавиатуры может быть задан свой сэмпл. Разные инструменты могут использовать одни и те же сэмплы.
Пресеты — это те самые инструменты (не путайте с понятием “инструменты” в SoundFont), которые вы выбираете в музыкальных редакторах при создании своей музыки. Для выбора пресета при воспроизведении MIDI-файла музыкальными редакторами используется команда Program Change (или Patch Change), параметрами которой является номер банка и номер инструмента (пресета) в банке.
Каждый пресет может содержать один или несколько инструментов. Разные пресеты могут использовать одни и те же инструменты.
При такой организации звукового банка нажатием клавиши на MIDI-клавиатуре вы можете заставить звучать одновременно множество сэмплов. Это значит, что общий тембр пресета может быть очень богатым. Или, например, в одной части клавиатуры у вас будет звучать пианино, а в другой — трио, состоящее из скрипки, электрогитары и Вашего собственного (предварительно оцифрованного) голоса. Комбинации могут быть совершенно фантастическими. Единственное ограничение — это ограниченная полифония звуковой карты. EMU8000 одновременно формировать 32 голоса.
Итак, если вы попытаетесь задействовать сразу более 32 голосов (а значит и звуковых элементов), то у вас ничего не получится: EMU8000 в состоянии воспроизвести только 32 голоса.
Из предыдущего раздела вы знаете, что для создания нового тембра, кроме загрузки сэмпла в память звуковой карты, потребуется отрегулировать некоторые параметры воспроизведения этого сэмпла. Такими параметрами, например, могут быть: Chorus (хорус), Coarse Tune (подстройка) и Filter (фильтр). Их обычно называют генераторами. Сам процесс настройки параметров называется редактированием. SoundFont 2.0 можно редактировать на двух логических уровнях — на уровне инструментов и уровне пресетов.
При редактировании на уровне инструментов вы можете оперировать абсолютными значениями настраиваемых характеристик для каждого сэмпла, входящего в текущий инструмент. Настройки генераторов на уровне пресетов привязаны к установленным значениям настроек, произведенных на уровне инструментов. Иными словами, если инструмент состоит из нескольких уже настроенных сэмплов, но вы хотите придать инструменту новое звучание (перестроить параметры какого-либо генератора), то не обязательно перестраивать каждый из сэмплов по отдельности. На уровне пресетов вы сможете перестроить звучание всего инструмента (а значит и всех сэмплов, входящих в этот инструмент).
Существует целый ряд иностранных терминов — названий определенных технологий, которые неразлучно связаны словом SoundFont.Одно из них, с которым вам предстоит иметь дело — мультисэмплинг.
Data entry msb
Читатели, знакомые с машинной арифметикой, наверное, уже догадались, что формулы, приведенные выше, годятся только в том случае, если для представления чисел используется 14 бит, один из которых знаковый. При этом диапазон возможных значений будет лежать в пределах от –8192 до 8191. Однако большинство звуковых параметров, как и положения манипуляторов, кодируются семибитным числом. Диапазон значений при таком способе представления чисел лежит в пределах от 0 до 127. Необходимость использования манипулятора Data Entry MSB просто отпадает, так как старшие семь бит четырнадцатибитного числа оказываются ненужными (младших семи бит как раз достаточно). В этом случае можно выполнить первые две команды из табл. 3.2, а для изменения выбранного этими командами параметра звука можно воспользоваться обычными средствами музыкального редактора (изменяя положение манипулятора 38).Прежде чем приводить список всех доступных параметров, закрепим теоретические знания практикой. Рассмотрим пример управления частотой среза фильтра при помощи параметра NRPN в редакторе Cakewalk. Номер нефиксированного параметра, управляющего частотой среза — 21, диапазон значений: от 0 до 127 (то есть можно обойтись без каких-либо формул). В начале первого трека мы разместим последовательность из двух MIDI-сообщений (рис. 3.51).

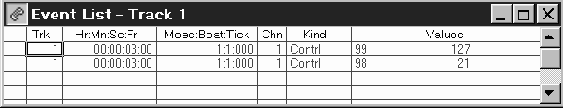

Рис. 3.51. Получение доступа к управлению частотой среза фильтра при помощи параметра NRPN

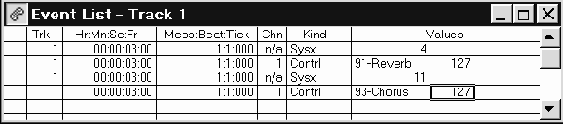

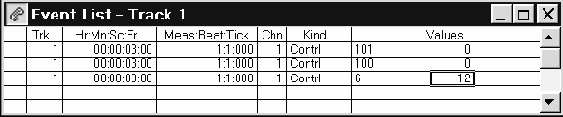

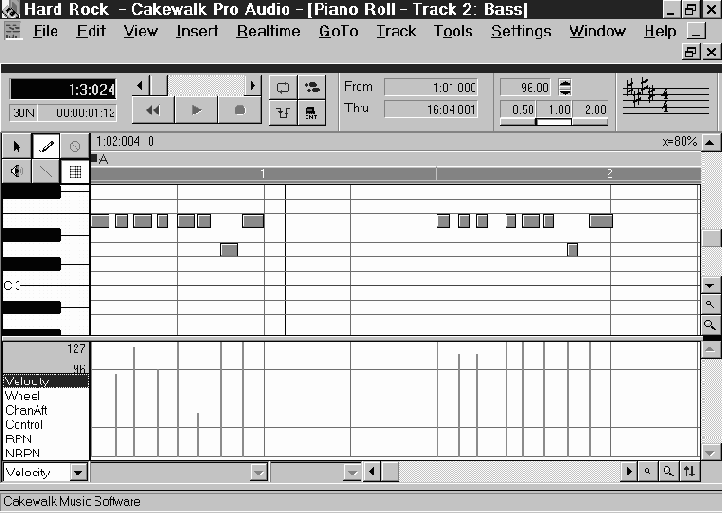

Если хотите услышать результат, нужно записать последовательность каких-нибудь нот. Допустим, вы это сделали. Теперь частотой среза можно управлять при помощи манипулятора 38. Пример изменения положения этого манипулятора средствами окна Controllers приведен на рис. 3.52. Возможно, результат своих действий вам не удастся услышать сразу. Глубина регулировки частоты среза зависит от настроек конкретного пресета. Простейший выход — попробуйте сменить пресет на какой-нибудь другой, выбранный методом “научного тыка”. Ну а если вам захочется использовать определенный пресет, то можно изменить изначальную глубину регулировки частоты среза, заданную в SoundFont, на новое значение с помощью параметра NRPN 24.

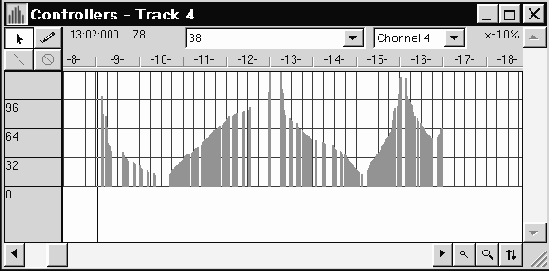

Рис. 3.52. Пример управление частотой среза фильтра
Для того чтобы вернуть начальные значения параметров звука, хранящиеся в SoundFont, достаточно выполнить MIDI-команду Reset All Controllers (манипулятор 121).
Теперь приведем полный список доступных через параметр NRPN регулировок звука. Табл. 3.3 содержит номера NRPN LSB, их названия, возможность изменения параметров во время воспроизведения ноты (Realtime), диапазон изменения параметра и единицы измерения. Стоит отметить, что EMU8000 имеет встроенную таблицу параметров резонансного фильтра. Посредством NRPN LSB 22 (управление уровнем резонанса) выбирается номер строки в табл. 3.4, содержащей параметры фильтра, причем каждому номеру таблицы одновременно соответствует несколько значений NRPN LSB 22. Например, если параметр имеет значение от 0 до 7, то выбирается нулевая строка таблицы (коэффициент 0), если от 8 до 15, то первая (коэффициент 1) и т. д. Таким образом, хотя диапазон изменения параметра лежит в пределах от 0 до 127, реально имеется всего 16 вариантов настроек резонансного фильтра.
Таблица 3.3. Доступные параметры звука
N | Название | Realtime | Диапазон | Единицы измерения |
0 | Delay before LFO1 starts (задержка перед запуском LFO1 от 0 до 22 с) | - | [0, 5900] | 4 мс |
1 | LFO1 Frequency (частота LFO1от 0 до 10.72 Гц) | + | [0, 127] | 0.084 Гц |
2 | Delay before LFO2 starts (задержка перед запуском LFO2 от 0 до 22 с) | - | [0, 5900] | 4 мс |
3 | LFO2 Frequency (частота LFO1 от 0 до 10.72 Гц) | + | [0, 127] | 0.084 Гц |
4 | Envelope 1 delay time (задержка амплитудной огибающей от 0 до 22 с) | - | [0, 5900] | 4 мс |
5 | Envelope 1 attack time (время атаки огибающей модуляции от 0 до 5.9 с) | - | [0, 5940] | 1 мс |
6 | Envelope 1 hold time (время удержания огибающей модуляции от 0 до 8 с) | - | [0, 8191] | 1 мс |
7 | Envelope 1 decay time (время спада огибающей модуляции от 0.023 до 23.7) | - | [0, 5940] | 4 мс |
8 | Envelope 1 sustain level (уровень поддержки огибающей модуляции) | - | [0, 127] | 0.75 дБ |
9 | Envelope 1 release time (время освобождения огибающей модуляции от 0.023 до 23.7 с) | - | [0, 5940] | 4 мс |
10 | Envelope 2 delay time (задержка амплитудной огибающей от 0 до 22 с) | - | [0, 5900] | 4 мс |
11 | Envelope 2 attack time (время атаки амплитудной огибающей от 0 до 5.9 с) | - | [0, 5940] | 1 мс |
12 | Envelope 2 hold time (время удержания амплитудной огибающей от 0 до 8 с) | - | [0, 8191] | 1 мс |
13 | Envelope 2 decay time (время спада амплитудной огибающей от 0.023 до 23.7) | - | [0, 5940] | 4 мс |
14 | Envelope 2 sustain level (уровень поддержки амплитудной огибающей) | - | [0, 127] | 0.75 дБ |
15 | Envelope 2 release time (время освобождения амплитудной огибающей от 0.023 до 23.7 с) | - | [0, 5940] | 4 мс |
16 | Initial Pitch (начальная высота тона) | + | [-8192, 8191] | 1/100 тона |
17 | LFO1 to Pitch (степень влияния LFO1 на высоту тона от -1 до +1 октавы) | + | [-127, 127] | 9.375 1/100 тона |
18 | LFO2 to Pitch (степень влияния LFO2 на высоту тона от -1 до +1 октавы) | + | [-127, 127] | 9.375 1/100 тона |
19 | Envelope 1 to Pitch (степень влияния огибающей модуляции на высоту тона от -1 до +1 октавы) | - | [-127, 127] | 9.375 1/100 тона |
20 | LFO1 to Volume (степень влияния LFO1 на громкость) | + | [0, 127] | 0.1875 дБ |
21 | Initial Filter Cutoff (начальная частота среза фильтра от 100 до 8000 Гц) | + | [0, 127] | 62 Гц |
22 | Initial Filter Resonance Coefficient (начальный коэффициент резонансного фильтра) | - | [0, 127] | см. таблицу 3.4 |
23 | LFO1 to Filter Cutoff (степень влияния LFO1 на частоту среза) | + | [0, 127] | 56.25 1/100 тона |
24 | Envelope 1 to Filter Cutoff (степень влияния огибающей модуляции на частоту среза) | - | [-127, 127] | 56.25 1/100 тона |
25 | Chorus Effects Send (глубина хоруса) | - | [0, 255] | - |
26 | Reverb Effects Send (глубина реверберации) | - | [0, 255] | - |
/p>
Таблица 3.4. Параметры фильтра
Кэффициент | Low Fc (Hz) | LowQ (dB) | High Fc (kHz) | High Q (dB) | DC Attenuation (dB) |
0 | 92 | 5 | Flat | Flat | - 0.0 |
1 | 93 | 6 | 8.5 | 0.5 | -0.5 |
2 | 94 | 8 | 8.3 | 1 | -1.2 |
3 | 95 | 10 | 8.2 | 2 | -1.8 |
4 | 96 | 11 | 8.1 | 3 | -2.5 |
5 | 97 | 12 | 8.0 | 4 | -3.3 |
6 | 98 | 14 | 7.9 | 5 | -4.1 |
7 | 99 | 16 | 7.8 | 6 | -5.5 |
8 | 100 | 17 | 7.7 | 7 | -6.0 |
9 | 100 | 19 | 7.5 | 9 | -6.6 |
10 | 100 | 20 | 7.4 | 10 | -7.2 |
11 | 100 | 22 | 7.3 | 11 | -7.9 |
12 | 100 | 23 | 7.2 | 13 | -8.5 |
13 | 100 | 25 | 7.1 | 15 | -9.3 |
14 | 100 | 26 | 7.1 | 16 | -10.1 |
15 | 100 | 28 | 7.0 | 18 | -11.0 |
Delay effects — эффекты, основанные на задержке звука
Перейдем к рассмотрению следующего подменю, называемого Delay Effects. Иногда эти эффекты так и называют “дилэи”. Но мы всегда исходим из того, что читатель не обязан знать английский язык. Да и зачем пользоваться заграничными словами, когда им имеются родные аналоги (delay — задержка). Речь пойдет об эффектах, получаемых путем подмешивания к звуковому сигналу его же обработанных и задержанных во времени копий. С некоторыми из этих эффектов вы уже знакомы.Cool Edit обладает мощнейшим инструментарием для создания эффектов задержки. Число потенциально возможных эффектов, которые можно получить, используя этот редактор, не поддается счету. А это значит, что вам предстоят новые знакомства и новые впечатления от общения с программой.
Delay — задержка
Первой командой из подменю Delay Effects является собственно задержка — Delay.

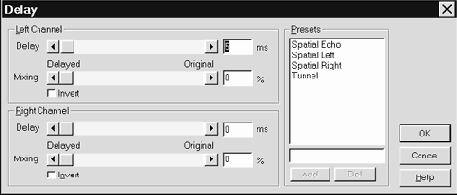

Рис. 2.37. Задержка
В группах Left Channel и Right Channel находятся органы настройки задержек для каждого из стереоканалов.
С помощью регулятора Delay или непосредственно в поле ввода, расположенном справа от него, вы можете задать время задержки в миллисекундах. Аналогичные элементы интерфейса, но на этот раз под названием Mixing позволяют задавать в процентах уровень задержанного сигнала, добавляемого в исходный. Положение выключателя Invert определяет инвертировать фазу добавляемого сигнала или нет.
По традиции для Cool Edit в этом окне диалога находится группа Presets.
Distortion — ограничение амплитуды

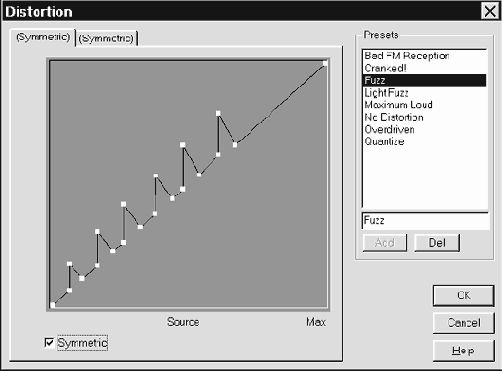

Следующий специальный эффект — Distortion (рис. 2.48). Он основан на преднамеренном внесении в сигнал искажений, причем очень сильных. Чаще всего этот эффект используется при обработке звучания электрогитары.Характер искажений вы определяете сами с помощью графика. По горизонтальной оси откладывается уровень исходного сигнала в децибелах (его мгновенное значение или, говоря иначе, значение очередного звукового отсчета, выраженное в децибелах). По вертикальной оси — новый уровень сигнала (новое значение отсчета). Операция напоминает компрессию, но в отличии от нее, вы можете определить различные способы искажения как для положительных значений сигнала, так и для отрицательных. По умолчанию искажение задается симметрично для звуковых отсчетов разной полярности: включена опция Symmetric. Если эта опция отключена, при помощи закладок Positive и Negative можно выбрать и отредактировать два графика: для положительных и отрицательных значений сигнала.
Рис. 2.48. Дисторшн
Dtmf signals — генерация звука тонального набора телефонного номера
Честно говоря, полезность этой функции кажется нам несколько сомнительной. Но тем не менее, такая возможность существует, и мы не имеем права о ней умолчать. Генерация сигналов происходит с помощью окна диалога, изображенного на рис. 2.52.

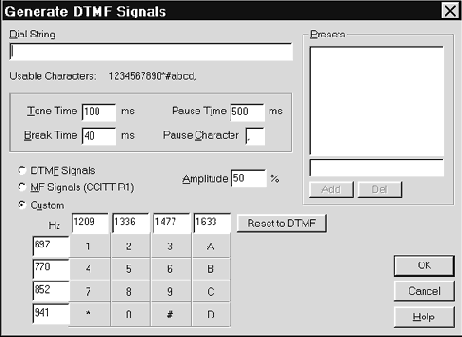

Рис. 2.52. Генерация звука тонального набора телефонного номера
Чтобы сгенерировать тональные сигналы, в строке Dial String введите последовательность цифр и специальных символов. Мы не будем рассказывать обо всех возможностях программного генератора тонального номеронабирателя. Если вам действительно потребуется эта функция, вы без труда разберетесь в ее параметрах самостоятельно.
Dynamics — изменение динамического диапазона

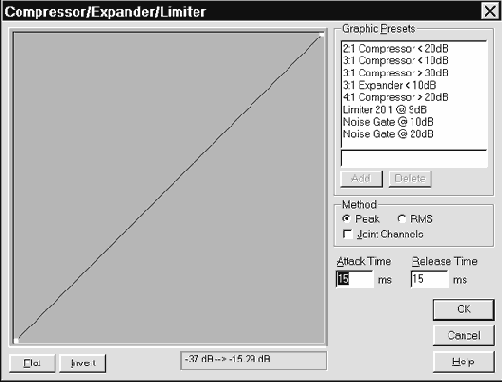

Команда Dynamics подменю Amplitude вызывает окно диалога Compressor/Expander/Limiter (компрессор/экспандер/ограничитель), которое показано на рис. 2.34.С помощью опций этого окна можно сжимать, разжимать или ограничивать динамический диапазон звукового сигнала. Причем все эти действия можно выполнять одновременно. Как такое может быть? Очень просто. Например, так: слабый сигнал усиливается, а сильный, наоборот, подавляется. Такой подход позволяет поддерживать примерно одинаковый уровень сигнала, благодаря чему, например, в музыкальной композиции будет отчетливо слышен шепчущий голос певца, а когда он будет петь во всю мощь, это не приведет к перегрузке усилителей и не вызовет нелинейных искажений. Однако если звук уже записан с нелинейными искажениями (из-за переполнения разрядной сетки АЦП), то от них не избавиться. Операция компрессии в этом случае помогает только тогда, когда сигнал сначала проходит через компрессор (дорогостоящее студийное устройство), а уж затем попадает на вход АЦП. Тем не менее, полезность программного аналога компрессора не вызывает никаких сомнений. Программная функция управления динамическим диапазоном звукового сигнала, заменяет не менее четырех физических устройств: компрессор, экспандер, ограничитель и подавитель шумов в паузах — “шумовые ворота” (Noise Gate). Кроме того, она не является программным аналогом этих устройств в чистом виде. Корректнее было бы сказать, что использование функции Dynamics может заменить и перечисленных четыре устройства.
Рис. 2.34. Управление сигнала
Управление динамическим диапозоном звукового сигнала осуществляется очень просто. Вы сами при помощи мыши рисуете график процесса подавления или усиления звука в зависимости от его уровня. Некоторым нашим читателям, возможно, покажется, что это выполняется не совсем привычным образом. Щелчком мыши вы можете создать точки (вернее, маленькие квадратики), которые соединяются в одну ломаную линию. Форму линии можно изменить, перемещая точки по своему усмотрение.
Echo chamber — имитация акустики помещений

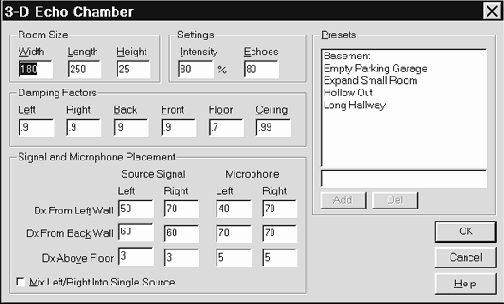

Функция Echo Chamber позволяет моделировать распространение звука в помещении. Окно диалога этой функции показано на рис. 2.39 и имеет заголовок 3-D Echo Chamber (камера трехмерного эха). Рассмотрим назначение ее опций. В группе Room Size задаются размеры комнаты (в метрах): Width — ширина, Length — длина и Height — высота.
Рис. 2.39. Моделирование распространение звука в трехмерном помещении
В группе Settings (установки) задается интенсивность (Intensity) и количество моделируемых отражений (Echoes). В группе Damping Factors задаются коэффициенты поглощения материалов, из которых сделаны стены, пол и потолок: Left — для левой стены, Right — для правой стены, Back — для задней стены, Front — для передней стены, Floor — для пола, Ceiling — для потолка. В группе Signal and Microphone Placement задается расположение в виртуальной комнате источника сигнала (Source Signal) и микрофона или слушателя (Microphone). Вернее было бы сказать, что источник не один, а два — сигнал от исходных левого и правого каналов. Да и микрофонов (ушей слушателя) имеется тоже два, и для каждого из них можно задать свое расположение. Расположение задается тремя координатами: Dx From Left Wall — расстояние от правой стены, Dx From Back Wall— расстояние от задней стены, Dx Above Floor — высота над полом. Опция Mix Left/Right Into Single Source позволяет объединять исходные левый и правый каналы в единственный точечный источник звука. Теперь осталось упомянуть только о наличии группы Presets и возможности создания своих собственных предустановок схем настроек.
Echo — эхо
Следующий и более сложный эффект — Echo (эхо). Основное отличие этого эффекта от простой задержки состоит в том, что задержанные копии сигнала подвергаются дополнительной обработке — изменяется их спектр. Звук, обработанный эффектом Echo более натурален по сравнению с обработанным эффектом Delay. В природе эхо образуется в результате переотражения звуковых волн от препятствий (например, от домов, от стен помещения, от гор и т. п.). Но различные спектральные составляющие звука (как и любого другого волнового явления, такого как, например, свет) различным образом отражаются от препятствий. Чем ниже частота (больше длина волны), тем легче волна преодолевает препятствия. Высокочастотной волне, наоборот, очень сложно преодолеть любую, даже самую простую преграду. Волна не будет проходить сквозь препятствие, а будет отражаться от него и частично поглощаться, превращаясь в конечном счете в тепловую энергию. Но нельзя упускать из вида и тот факт, что высокочастотные звуковые волны при распространении в воздухе затухают быстрее низкочастотные. Подводя итог можно предположить, что эхо будет содержать смещенный во времени исходный сигнал, у которого будут завалены и низкие, и высокие частоты. Как именно они изменятся зависит уже от конкретных условий распространения звука (расстояние до препятствия, его материал и т. п.). С помощью функции Echo вы можете смоделировать эти условия (рис. 2.38).

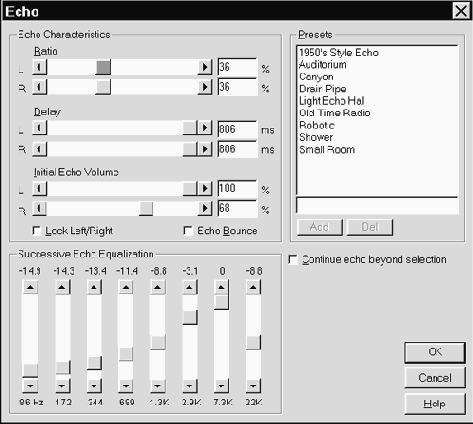

Рис. 2.38. Окно диалога Echo
Регуляторами Ratio задается уровень эха (уровень задержанного сигнала) в процентах относительно исходного сигнала. Delay — время в миллисекундах, на которое будет задержан сигнал. Initial Echo Volume — уровень, c которой эхо будет подмешиваться к исходному сигналу. Группа Successive Echo Equalization — эквалайзер, с помощью которого можно изменять спектр задержанного сигнала. Опция Continue echo beyond selection потребуется вам в том случае, когда желательно оставить постепенное затухание эха за пределом выделенного фрагмента сэмпла. Группа Presets содержит список предустановок для различных видов эха.
Effects — эффекты

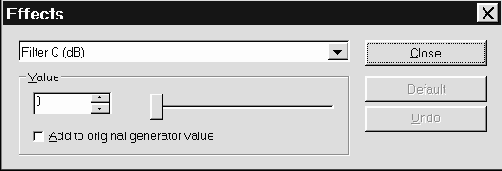

Возможно, вы заметите, что некоторыми из эффектов поля Effects можно управлять при помощи MIDI-манипуляторов, однако не все так просто, как кажется с первого взгляда. В качестве примера рассмотрим эффект реверберации. Если вы установите в поле ввода группы Value числовое значение, соответствующее максимальной глубине этого эффекта, то эффект проявится даже при нулевом положении манипулятора реверберации. А если установить манипулятор в положение 127, то реверберация будет еще глубже. То есть числовое значение в группе Value (состояние генератора) определяет минимальную глубину эффекта (при нулевом положении MIDI-манипулятора).Filter Q — уровень резонанса на частоте среза резонансного фильтра. Единица измерения: децибел. Диапазоны изменений: от 0 до 18 и от –18 до 18. Если щелкнуть по этому генератору мышью, откроется окно диалога Effects, показанное на рис. 3.31.
Рис. 3.31. Уровень резонанса фильтра
Как видно из рисунка, это окно ни чем не отличается от окна Pitch (кроме названия и доступных генераторов).
Следующий генератор — Filter Cutoff — устанавливает частоту среза резонансного фильтра. Единицы измерения: герцы и X-times. Диапазоны изменения: от 100 до 8000 Гц или от 0,01 до 100 X-times.
Вы знаете что такое герцы и секунды, в вот с единицей “X-times”, возможно, сталкиваетесь впервые. Если поискать аналоги этой величины в русском языке, то на ум приходят “разы”. И действительно, оперируя инструментами в секции пресетов, вы устанавливаете, во сколько раз изменится, например, частота среза по сравнению с величинами, установленными в секции инструментов для каждого из сэмплов. Если частота среза была 4000 Гц, то при значении 2 X-times реальная частота среза будет 4000Ѕ2=8000 Гц.
К сожалению, в отличие от звуковых карт, поддерживающих стандарт XG, в звуковых картах семейства AWE не предусмотрены специальные манипуляторы, позволяющие изменять частоту среза и уровень резонанса фильтра непосредственно в процессе воспроизведения MIDI-файла. Однако при помощи нехитрой последовательности MIDI-сообщений можно получить доступ к любому из генераторов, в том числе к Filter Q и Filter Cutoff . О том, как это сделать, вы узнаете из разд. 3.5.
Reverb — реверберация. Единица измерения: проценты. Диапазоны изменений: от 0 до 100 и от –100 до 100.
Chorus — хорус. Единица измерения: проценты. Диапазоны изменений: от –100 до 100 или от 0 до 100. О том, как переключать типы реверберации и хоруса при помощи MIDI-сообщений, вы узнаете в разд. 3.5.
Pan — панорама. Единица измерения: проценты. Диапазоны изменения: от –50 до 50 или от –100 до 100.
Emu
Какая же связь может существовать между MIDI-инструментом и WAV-файлом? В WT-синтезаторах связь между ними самая непосредственная! Ведь WAV-файл — это ни что иное, как сэмпл, а WT-синтезатор — это тот же сэмплер.Основой “голоса” EMU8000 (как и любого другого WT-синтезатора) является цифровой звук. В этом и заключается самое главное отличие WT- от FM-синтезаторов, у которых “голосовыми связками” являются генераторы аналоговых колебаний строго определенной формы. В принципе, используя FM-синтез, можно получить очень большое количество тембров. Однако, как вы узнаете из этой главы, на основе одной и той же волновой формы при использовании WT-синтезатора можно получить еще большее количество тембров (а ведь количество сэмплов ограничивается только объемом памяти звуковой карты). Все дело в том, что WT-синтезатор — это не просто “маленький цифровой магнитофончик”, который может в цикле и с разной скоростью (а значит и в различной тональности) воспроизводить свою фонограмму — сэмпл. На самом деле он может выполнять гораздо более сложные операции над генерируемым звуком: пропускать его через резонансный фильтр, модулировать как по амплитуде, так и по частоте, накладывать различные эффекты и т.п.
Для того чтобы более осмысленно работать с редактором инструментов, вам придется познакомиться с архитектурой звукового элемента микросхемы EMU8000. Здесь, наверное, потребуется дать определение словосочетания “звуковой элемент”. Это функционально законченный аппаратно реализованный элементарный блок полифонического синтезатора, который воспроизводит звучание только одного голоса. Слово “полифонический” означает, что у синтезатора таких блоков много, и каждый из них в определенный момент времени генерирует только один звук. Когда вы берете аккорд на MIDI-клавиатуре, не подозревая того, включаете в работу столько звуковых элементов, сколько нот в аккорде, а в некоторых случаях и больше.

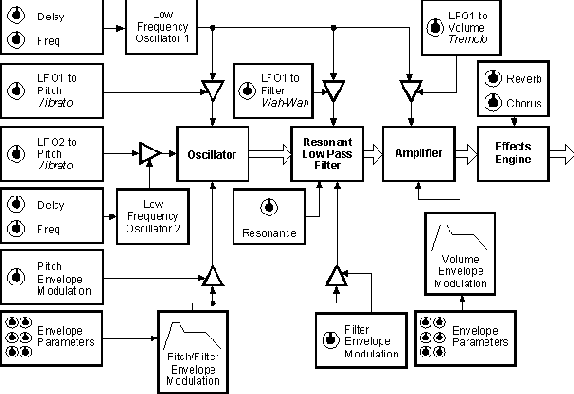

Структурная схема звукового элемента EMU8000 показана на рис. 3.2.
Рис. 3.2. Структурная схема звукового элемента EMU8000
Мы не случайно использовали английские названия функциональных блоков на этой схеме. Дело в том, что при работе с редактором Vienna SoundFont Studio 2.1 вам придется столкнуться именно “англоязычными” настройками звукового элемента EMU8000.
Вернемся к схеме. Какие же преобразования претерпевает сэмпл, прежде чем попасть на выход EMU8000? Сразу отметим, что все преобразования над сэмплом происходят в цифровом виде.
Итак знакомьтесь: сердце звукового элемента — осциллятор (oscillator) — тот самый воображаемый цифровой магнитофончик, о котором мы говорили. Это устройство воспроизводит сэмпл с заданной скоростью. Скорость воспроизведения зависит от номера нажатой MIDI-клавиши. Кроме того, этот “магнитофончик” может воспроизводить звук в цикле: “докрутил” звук до отметки конца цикла и быстро перескочил к метке начала цикла (и так — по кругу). Можно сделать и так, чтобы при отпускании MIDI-клавиши, “магнитофончик” выходил из цикла и начинал воспроизводить все оставшиеся фазы сэмпла подряд, пока сэмпл не закончится.
Любой музыкальный инструмент требует настройки, и цифровое устройство в этом смысле не является исключением: звучание сэмпла может не соответствовать той ноте, с которой этот сэмпл связан логически. В дальнейшем вы узнаете, как можно точно настроить цифровой музыкальный инструмент.
С выхода осциллятора цифровая информация о звуке попадает на резонансный НЧ-фильтр (Resonant Low Pass Filter), с помощью которого можно изменять спектр сэмпла, получая при этом очень интересные эффекты, например, эффект, называемый "Wah-wah" ("Вау-вау"). Частотная характеристика фильтра определяется двумя параметрами: частотой среза (Filter Cutoff) и коэффициентом усиления фильтра на частоте среза (Resonance). Последний из параметров часто обозначается как Filter Q.
После фильтрации звуковые данные попадает на усилитель (Amplifier), где им придается заданная в пространстве “громкость-время” форма — огибающая амплитуды.
Остается пропустить его некоторую часть звукового сигнала через эффект-процессор (Effects Engine) для реализации эффектов реверберации и хоруса (Reverb, Chorus).
Наверное, требуется пояснить, что значит “некоторая часть звукового сигнала”. В звуковом элементе сигнал следует двумя путями: первый путь ведет непосредственно на выход эффект-процессора, а второй — через эффект-процессор. На первом пути звук не претерпевает никаких изменений. Проходя же по второму пути, он может, например, полностью превратиться в эхо. Затем эти пути вновь сходятся: исходный звук смешивается со своим эхом. Очевидно, регулировать глубину эффектов можно, путем изменения уровеня сигнала, следующего вторым путем.
Теперь звуковые данные полностью готовы к преобразованию и поступает на ЦАП синтезатора EMU8000, а затем или на микшер звуковой карты, или непосредственно на ее цифровой выход в стандарте S/PDIF.
Кроме рассмотренных четырех блоков, в которых происходит генерация и преобразование звукового сигнала, существует еще два вспомогательных генератора, формирующие низкочастотные колебания: LFO1 и LFO2 (Low Frequency Oscillator). Низкочастотные колебания требуются для реализации эффектов частотной (вибрато) и амплитудной (тремоло) модуляции, а также тембрового вибрато (эффекта “Вау-вау”). У каждого из генераторов имеется два регулируемых параметра: Delay — задержка начала низкочастотной генерации от момента начала звучания сэмпла, Freq — частота колебаний.
Два генератора огибающих Pitch/Filter и Volume Envelope Modulation предназначены для управления высотой тона (Pitch), параметрами фильтра (Filter) и громкостью (Volume) непосредственно в процессе воспроизведения сэмпла.
В отличие от традиционного четырехфазного представления звука ADSR (аббревиатура от Attack, Decay, Sustain, Release) в EMU8000 звук состоит из шести фаз (DAHDSR): Delay (задержка), Attack (атака), Hold (удержание), Decay (спад), Sustain (поддержка) и Release (освобождение). Именно по этой причине на блоке Envelope Parameters (параметры огибающей) изображено шесть регуляторов, каждый из которых символизирует возможность управления определенной фазой звука. Фазы звука показаны на рис. 3.3.

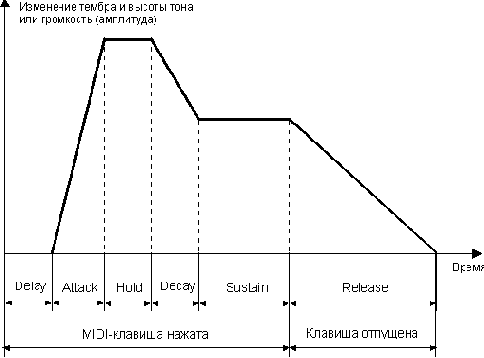

Рис. 3.3. Фазы звука EMU8000
Мы перечислили только основные блоки звукового элемента EMU8000 (см. рис. 3.2). Кроме основных блоков, на ней символически показаны регуляторы (при помощи которых можно изменять тот или иной параметр звукового элемента. Конечно же, никаких регуляторов физически не существует, все настройки — это числа, которые хранятся в памяти драйвера, обслуживающего EMU8000. Треугольниками обозначены модуляторы. Для того чтобы вы лучше поняли их назначение, приведем пример из повседневной жизни. Все пользуются водопроводным краном. В кране течет вода. Ее напор характеризуется положением ручки крана. Теперь проведем аналогию между водопроводным краном и модулятором в схеме EMU8000: кран — модулятор, вода — исходный сигнал (например, низкочастотные колебания от LFO1), ручка — модулирующий сигнал (например, LFO1 to Pitch), положение ручки — параметр регулировки, т. е. число, характеризующее глубину модуляции (в нашем примере речь идет о частотной модуляции — частотном вибрато).
Теперь вы уже, наверное, представляете себе основу технологии создания собственных инструментов: для создания нового инструмента (или даже целого оркестра) потребуется один или несколько сэмплов. А уж как их записать и обработать, известно из гл. 2. Однако сэмпла еще недостаточно для создания нового инструмента. Только после настройки из обычного WAV-файла получится полноценный MIDI-инструмент.
Ниже рассмотрим некоторые технологические аспекты создания и хранения информации об инструментах.
Далее
Содержание
bottom();
Envelope — управление формой огибающей амплитуды

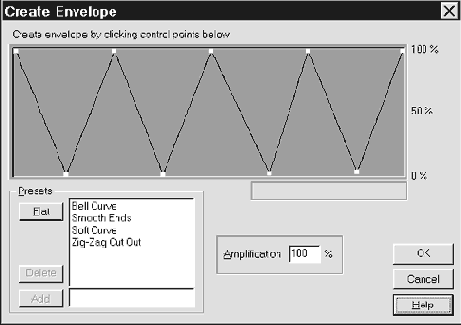

Следующая команда меню Amplitude — Envelope вызывает окно диалога Create Envelope (рис. 2.35). С его помощью вы можете придать сэмплу или его фрагменту выбранную форму огибающей амплитуды. Опять перед вашим взором предстает координатная плоскость. На этот раз, по горизонтали отложено время, по вертикали — уровень сигнала.
Рис. 2.35. Создание огибающей амплитуды
Если ваша фантазия пока ограничена из-за недостатка опыта общения с этим программным инструментом, можно воспользоваться предустановками.
В поле ввода Amplification (усиление) можно задать значение наивысшей точки огибающей.
Fft filter — фильтрация на основе быстрого преобразования фурье

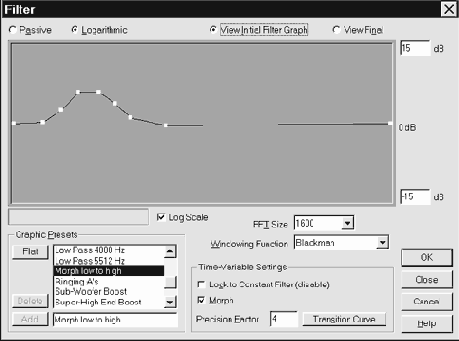

Окно диалога эффекта FFT Filter показано на рис. 2.42.
Рис. 2.42. Фильтр
В режиме пассивного фильтра (Passive) можно удалить или подавить ненужные частотные составляющие сигнала.
В логарифмическом режиме (Logarithmic) можно не только подавлять, но и, наоборот, усиливать заданные частотные составляющие.
При отключенном режиме Lock to Constant Filter (в группе Time-Variable Settings) частотная характеристика фильтра может изменяться на протяжении обрабатываемого звукового участка в соответствии с Вашими пожеланиями. Для этого нужно, выбрав опцию View Initial Filter Graph, с помощью мыши расставить узловые точки на графике спектральной характеристики фильтра. Эта характеристика будет начальной. Включив режим View Final, можно задать конечную характеристику фильтра.
Для использования логарифмического масштаба по оси частот (горизонтальной координатной оси) включите опцию Log Scale.
Опциями группы Time-Variable Settings, можно задать режим, в котором при обработке звукового фрагмента форма начальной характеристики фильтра постепенно перетекает в конечную. Это делается с помощью опции Morph. В поле Precision Factor задается точность обработки сэмпла (степень “плавности” перехода спектральной характеристики фильтра от начального значения до конечного).

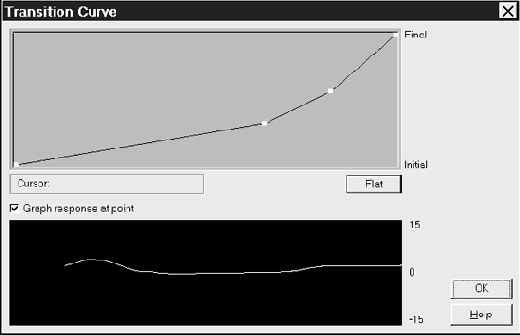

При нажатии на кнопку Transition Curve (кривая преобразования) возникает окно, в котором можно нарисовать график, определяющий характер трансформации спектральной характеристики фильтра.
Рис. 2.43. График трансформации спектральной характеристики фильтра
Горизонтальная ось — ось времени, вертикальная — ось степени приближения характеристики фильтра к ее начальной (Initial) или конечной (Final) форме. Если включена опция Graph response at point, в нижней части экрана будет отображаться частотная характеристика (ЧХ) фильтра, соответствующая устанавливаемой узловой точке графика. Нажатием на кнопку Flat график всегда можно превратить в прямую линию.
Теперь вернемся к окну диалога Filter. Мы еще не рассматривали (не считая группу Presets) элементы интерфейса, с их помощью которых задаются параметры, в значительной степени влияющие на результаты фильтрации. Во-первых это список FFT Size, содержащий размеры выборок при БПФ. Чем больше размер выборки, тем чище будет звук, но и тем дольше будет производиться расчет.
Список Windowing Function содержит методы кадрирования, используемые при фильтрации. Мы воздержимся от рекомендаций по выбору этого параметра для конкретного случая. Поэкспериментируйте! Пробуйте разные методы, а если результат вас не удовлетворит, всегда можно выполнить команду отмены Undo.
Filters — фильтрация звукового сигнала
Следующий пункт меню Transform вызывает подменю Filters (фильтры), которое включает в себя две функции: FFT Filter — фильтр на базе быстрого преобразования Фурье (в дальнейшем — БПФ), и Quick Filter —быстрый фильтр.Flanger — имитация движения источника звука
В основу следующего эффекта положено звучание старинного катушечного магнитофона, который, поскрипывая, крутит свои бобины то быстрее, то медленнее. Звук “плывет". Возможно, некоторым нашим читателям такое явление уже не довелось застать на своем веку — неполадки в проигрывателях CD проявляются иначе, но главное заключается в том, что если подойти к испорченному магнитофону с научных позиций, то можно получить очень приятный эффект — флэнжер (Flanger). Окно диалога эффекта Flanger изображено на рис. 2.40.

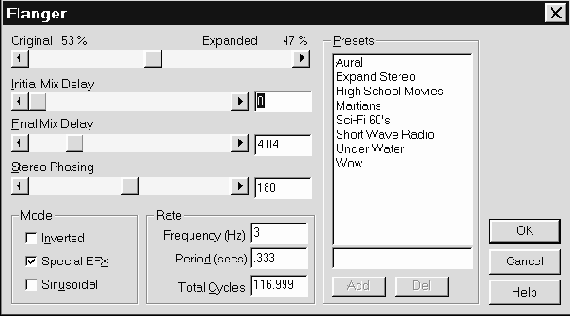

Рис. 2.40. Флэнжер
С помощью движка Original-Expanded (или Original-Delayed, в зависимости от режима, заданного в группе Mode), устанавливается соотношение смешиваемых сигналов исходного и искаженного (“плавающего”) звука. Initial Mix Delay и Final Mix Delay — начальное и конечное запаздывание “плывущего” звука за один полупериод “плавания". Звуки левого и правого стереоканалов могут задерживаться по-разному. С помощью движка Stereo Phasing задают разность фаз для стереоканалов.
В группе Mode можно задать различные комбинации трех режимов: Invert — инвертировать искаженный сигнал; Special EFX — специальный режим микширования сигналов; Sinusoidal — отставание искаженного сигнала от исходного по синусоидальному закону. Если этот режим не задан, то отставание будет изменяться от начального значения до конечного (и в обратную сторону) по линейному закону.
В группе Rate задаются параметры искаженного сигнала Frequency (частота) или Period (период) прохождения полного цикла “начальное отставание—конечное—начальное” и Total Cycles — общее количество таких периодов. Как обычно имеется группа Presets.
Frequency analysis — проведение частотного анализа

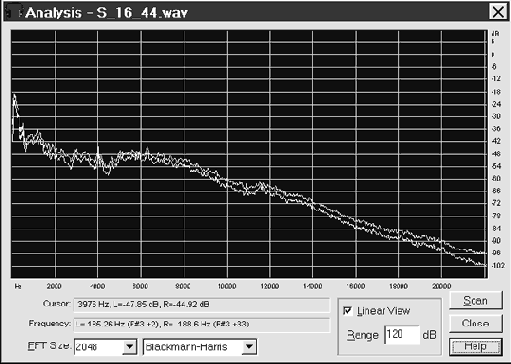

Окно диалога частотного (спектрального) анализатора звука показано на рис. 2.55.
Рис. 2.55. Спектральный анализатор
Когда вы открываете окно Analysis, происходит предварительный расчет спектра короткого фрагмента сэмпла, начало которого совпадает с позицией маркера. Если же выделен фрагмент сэмпла (или даже весь сэмпл), анализируется выборка сигнала, расположенная посередине выделенного фрагмента. Понятно, что на основании выборки невозможно получить полное представления о спектре сигнала. Чтобы произвести спектральный анализ всего выделенного звукового фрагмента (или всего сэмпла) нажмите кнопку Scan. Спустя некотороое время после завершения расчета спектра изображение изменится. Расчет производится раздельно для правого и левого каналов. На графике кривые спектрограмм для разных каналов отображаются разными цветами.
Наблюдая спектр сигнала, обладая некоторым опытом общения с анализатором и профессиональным чутьем, можно, например, разыскать на графике даже небольшой выброс, в котором сосредоточена основная часть энергии помехи, а затем, с помощью фильтра удалить его из спектра сигнала, существенно улучшив при этом отношение полезного сигнала к шуму.
Если график покажется мелковатым, вы можете сделать его побольше традиционным для окон способом (ухватившись мышью за краешек окна).
А теперь рассмотрим график повнимательнее. По горизонтальной оси откладывается частота в Герцах, по вертикальной — уровень компонентов сигнала на этой частоте. При включенной опции Linear View, горизонтальная ось размечается линейно. Если эта опция выключена, то по горизонтали устанавливается логарифмический масштаб. В поле ввода Range задается диапазон значений по вертикальной оси. В поле Cursor отображается позиция указателя мыши на спектрограмме. В поле Frequency показаны частоты спектральных составляющих левого и правого каналов, на которых сосредоточена максимальная энергия (частоты пиков на графике).
В списке FFT Size выбирается размер выборки для БПФ, а в списке, расположенном правее — различные вариации этого преобразования, каждая из которых имеет свои плюсы и минусы.
Окно спектрального анализатора не является модальным, т. е. оно существует как бы независимо от главного окна программы. Это сделано специально для удобства пользователя: вы можете перемещать маркер в главном окне, выделять фрагменты сэмпла и тут же видеть результат спектрального анализа. Кроме того, если размер выборки при БПФ задан 1024 или менее, вы можете воспроизводить звук и одновременно наблюдать за динамикой изменения его спектра.

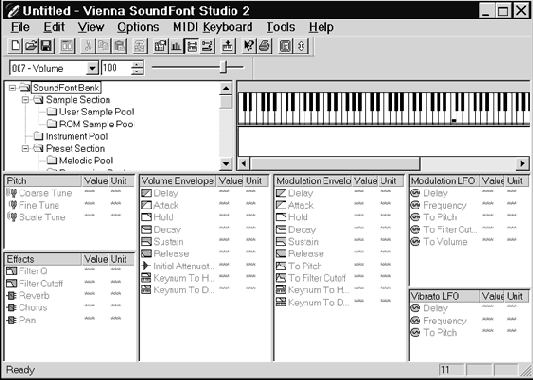

Главное окно программы
Кроме уже упомянутого главного меню (обязательного атрибута большинства приложений MS Windows) в главном окне программы расположено довольно большое количество элементов интерфейса. Рассмотрим каждый из них.При изучении программы для наглядности лучше всего загрузить какой-нибудь готовый SoundFont. Для этого воспользуйтесь командой главного меню File > Open.
Рис. 3.10. Панель инструментов
Панель инструментов (она изображена на рис. 3.9.) состоит из следующих кнопок:
Некоторые из кнопок являются недоступными до тех пор, пока не появится практическая возможность их использования при работе с конкретными объектами звукового банка.
Ниже при изучении меню программы мы еще рассмотрим все эти команды более подробно, ведь все кнопки, расположенные в панели инструментов, дублируют некоторые из команд меню.
На рис. 3.8 видно, что под панелью инструментов расположено поле для управления MIDI-манипуляторами (MIDI Controller Bar).
Вполне возможно, что на экране вашего монитора этот и еще некоторые элементы интерфейса расположены в других частях главного окна. Ничего необычного в этом нет, в Vienna SoundFont Studio 2.1, как и во многих других современных программах, интерфейс является гибким: пользователь при помощи мыши может переместить органы управления в любое удобное для него место. Кроме того, программа может самостоятельно оптимально располагать элементы интерфейса, учитывая при этом установленное разрешение.
Вернемся к панели MIDI-манипуляторов. Если вы захотите послушать звучание редактируемого пресета с тем или иным эффектом, при помощи ниспадающего списка, расположенного в левой части панели, интересующий вас манипулятор и задайте его положение цифрой от 0 до 127 (в поле MIDI controller value) или при помощи движка (MIDI controller value slider).
На рис. 3.8 ниже панели MIDI-манипуляторов расположено дерево звукового банка SoundFont Tree view, которое служит для отображения и редактирования его структуры. вы можете импортировать или экспортировать сэмплы из банка, создавать инструменты на базе сэмплов и пресеты на базе инструментов.
Дерево состоит из трех основных ветвей: секции сэмплов (Sample Section), секции инструментов (Instrument Pool) и секции пресетов (Preset Section).
Такой элемент управления не является чем-то необычным. Дерево — это стандартный элемент MS Windows, который, как правило, служит для перемещения по файловой структуре. Поэтому “лазанье” по дереву звукового банка не должно вызывать у вас никаких трудностей. При перемещении по дереву звукового банка на некоторых уровнях иерархии нажатием правой кнопки мыши можно вызвать всплывающее меню, содержащее команды для работы с объектами банка. Содержание меню будет различным для разных секций и уровней иерархии. Все его пункты дублируют одноименные команды главного меню (Options), которым посвящен отдельный раздел. Находясь в секции сэмплов или инструментов, можно добраться до самого низкого уровня иерархии — сэмплов.
Щелчок по значку, символизирующему сэмпл, эквивалентен команде Options > Sample > Loop.
Состав всех остальных органов управления главного окна зависит от уровня вашего положения на дереве SoundFont. Они предназначены только для одной цели — доступ к настройкам текущего объекта звукового банка.
Справа от дерева банка расположено окно Key/Velocity Range View, предназначенное для отображения зон действия сэмплов, инструментов или пресетов. Переключение между режимами отображения Key Range View и Velocity Range View осуществляется путем нажатия соответствующих кнопок панели инструментов (Key Range, Velocity Range) или при помощи пунктов меню View>Key Range и View>Velocity Range.
Окно Key Range View содержит изображение MIDI-клавиатуры и позволяет осуществлять привязывание объектов SoundFont 2.0 (под объектами мы понимаем сэмплы, инструменты или пресеты) к определенным группам клавиш в соответствии с принципами мультисэмплинга и многослойности. Как вы уже знаете, эти технологии разработаны в основном для того, чтобы приблизить качество звучание сэмплера к звучанию реальных инструментов.
Кроме того, что тембр звучания реальных инструментов зависит от высоты звука, существует одна тонкость: тембр зависит также и от уровня громкости, который, в свою очередь, зависит от скорости нажатия на клавишу (Velocity) MIDI-клавиатуры. При разработке формата SoundFont 2.0 был учтен и этот момент. Существует возможность привязки объектов к диапазонам скоростей нажатия на клавишу. При этом принципы мультисэмплинга и многослойности остаются в силе. Поле Velocity Range View вместо изображения MIDI-клавиатуры содержит шкалу громкости, представляющую собой полоску, цвет которой плавно переходит от голубого в темно-синий. Максимальная скорость нажатия на клавишу (а значит и максимальная громкость) соответствует темно-синему (правому) концу полоски, тишина — голубому.
Окна Key/Velocity Range View служат не только для отображения и редактирования диапазонов действия объектов SoundFont 2.0, но и для звукоизвлечения, путем щелка мышью по MIDI-клавишам или по шкале громкостей.
Диапазоны распределения объектов SoundFont по MIDI-клавишам или громкости легко изменить при помощи мыши. Ухватитесь за прямоугольничек, символизирующий начало или конец диапазона, и перетащите его на новое место.
Все поля, расположеные ниже окон SoundFont Tree и Key/Velocity Range View, являются частью одного окна, называющегося Generator View (отображение настроек генератора — тех самых воображаемых регуляторов, о которых мы говорили при анализе структуры EMU8000). С помощью опций именно этого окна вы будете настраивать звучание инструментов и пресетов. Подробно об этом нам еще предстоит поговорить, ведь Generator View — это основа программы.
При помощи мыши вы можете легко изменить размеры полей окна Generator View по своему усмотрению.
Есть еще один элемент главного окна — строка статуса (Status Bar), которая служит для отображения текущего состояния программы.
На этом наше первое знакомство с главным окном программы заканчивается. Перейдем к подробному описанию работы с Vienna SoundFont Studio 2.1 и начнем с главного меню программы, которое состоит из семи пунктов:
Импорт wave-файлов
var type=1;var pth="../../";Р. Петелин, Ю. Петелин "Звуковая студия в PC"
4.3. Импорт WAVE-файлов
В звуковое сообщение Cakewalk можно превратить любой монофонический WAVE-файл. Стереофонические файлы преобразуются в два звуковых сообщения, расположенных на смежных треках со значениями панорамы 0 (для левого канала) и 127 (для правого). Импортировать звуковые файлы можно, как минимум, двумя способами. Начнем с описания самого удобного (на наш взгляд).
Прежде чем осуществлять импорт WAVE-файла, нужно задать две координаты позиции его размещения в сонге: выбрать трек, не содержащий MIDI-сообщений (с помощью маркера секции треков в окне Track) и выбрать временную позицию с помощью маркера секции клипов. Временную позицию также можно задать с помощью счетчика текущей позиции, расположенного в левой верхней части главного окна. Щелкните по нему мышью и в появившемся окне численно задайте временную позицию в формате такт:доля:тик. Теперь остается командой Insert>Wave File открыть стандартное окно и с его помощью выбрать заранее подготовленный звуковой файл.
Существует еще и другой способ импорта WAVE-файлов. Находясь в окне списка сообщений Event List, нажмите клавишу
Если вам удобнее работать мышью, то это окно можно вызвать по-другому: дважды щелкните по полю Kind нового сообщения. В окне Kind of Event выберите тип сообщения Wave Audio и нажмите клавишу
Далее
Содержание
bottom();
Информация для веб-мастеров
Уважаемые веб-мастера!Используйте материал данного издания на своем сайте на здоровье. Единственная просьба - оставляйте ссылки на наш сайт и не нарушайте авторские права - оставляйте наши Ф.И.О. Все права, естественно, защищены.
С уважением,
Роман и Юрий Петелины
ноябрь 2000
P.S. Чуть не забыли предупредить плагиаторов: не нужно пытаться издавать эту книгу или какую-либо ее часть на бумажном носителе под своей фамилией. Теперь она является всеобщим бесплатным достоянием. Даже если вы, чтобы уйти от судебной ответственности, в каждой фразе переставите местами несколько слов, то все равно славы на этом пути вы не приобретете, а позора не оберетесь.
СОДЕРЖАНИЕ
bottom();
Instrument pool — работа с секцией инструментов
Подменю Instrument Pool содержит две команды. Команда New Instrument создает новый инструмент. После ее вызова появляется окно Rename, с которым вы уже встречались. В нем нужно задать имя нового инструмента и нажать кнопку OK. При этом появится окно New Instrument Zone (рис. 3.20).

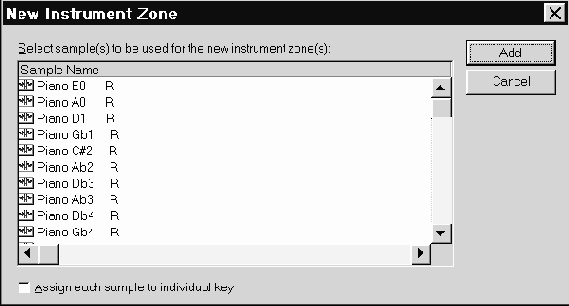

Рис. 3.20. Создание нового инструмента
В этом окне нужно выбрать сэмплы, из которых будет состоять новый инструмент (сэмпл может быть единственным). Сэмплы должны быть предварительно загружены вместе со звуковым банком либо импортированы непосредственно с диска или из другого банка средствами менеджера банков. Для того чтобы выбрать сразу несколько сэмплов, перемещайтесь по списку при помощи клавиш управления курсором и удерживайте при этом в нажатом состоянии клавишу
В нижней части окна New Instrument Zone имеется выключатель Assign each sample to individual key (привязать каждый сэмпл к своей MIDI-клавише). Чаще всего он используется при создании пресетов ударных инструментов. Каждая клавиша соответствует одному ударному инструменту. После завершения работы с окном нажмите кнопку Add. Программа будет задавать дополнительные вопросы, уточняя, какой же все-таки инструмент вы хотите получить. Если выключатель Assign each sample to individual key был установлен в активное состояние, то последует целая серия окон (ровно столько, сколько сэмплов в создаваемом инструменте), которые будут выглядеть примерно так, как показано на рис. 3.21.

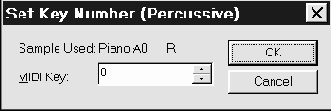

Рис. 3.21. Присвоение сэмплу ударного инструмента номера MIDI-клавиши
Для каждого сэмпла в поле MIDI Key задайте номер клавиши и нажимите кнопку OK или клавишу
С помощью команды Paste Instrument меню Options можно вставить в банк инструмент из буфера обмена, в который он должен быть предварительно помещен при помощи менеджера банков.
Instrument — работа с инструментами
Подменю Instrument включает в себя следующие команды:Назначение последних пяти команд уже не вызывает сомнений. А вот две первые — новые. Рассмотрим их подробнее.
Команда New Zone подменю Instrument предназначена для создания новой зоны — объекта нижнего уровня иерархии для текущей секции. Для секции инструментов такими объектами (зонами) являются сэмплы. После выбора этой команды появиться окно диалога New Instrument Zone (рис. 3.20). О том, как работать с этим окном, мы уже рассказывали. С помощью него вы можете создать новую зону или, иными словами, добавить в инструмент новый сэмпл.
Global Zone — эта команда добавляет глобальную зону в инструмент. Глобальная зона в данном случае соответствует сэмплу. Это некоторый виртуальный объект. Слово “виртуальный” в разговорной речи толкуется так: “Виртуальный — это такой, который как бы есть, но на самом деле его нет”. И это (совершенно справедливое) толкование в полной мере подходит для глобальных объектов SoundFont. Так как у глобального сэмпла нет собственного тела (он не содержит никаких отсчетов), то для него невозможно, например, задать параметры зацикливания. Но вот настроить генераторы можно. Удивлены? На самом деле, настройки генераторов этого виртуального объекта связаны с настройками всех остальных зон текущего инструмента. Оперируя установками одного виртуального объекта, вы можете одновременно изменять параметры генерации сразу нескольких реально существующих сэмплов. Именно в этом и состоит смысл глобальных зон. Скоро узнаете, что такие зоны могут существовать и на уровне пресетов.
Instrument zone — работа с зонами инструментов
Подменю Instrument zone позволяет производить операции с зонами инструментов, то есть с сэмплами и включает в себя следующие команды:Melodic pool — работа в секции мелодических пресетов
Подменю Melodic Pool относится к сфере работы с мелодическими пресетами и состоит из двух команд: New Melodic Preset (новый мелодический пресет) и Paste Preset (вставить пресет из буфера обмена). Последняя команда выполняется аналогично команде Paste Instrument, но только не на уровне инструментов, а на уровне пресетов.Рассмотрим процесс создания нового мелодического пресета.

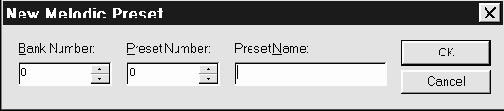

Команда New Melodic Preset вызывает окно диалога, изображенное на рис. 3.22.
Рис. 3.22. Создание нового мелодического пресета
Как видно из рисунка окно включает в себя три поля, из которых назначение двух понятно : Preset Name — имя пресета, Preset Number — номер пресета (по этому номеру выбирается пресет из музыкального редактора). Непонятно назначение поля Bank Number (номер банка). О каком же банке идет речь? В английском языке, как и в русском, одно и то же слово, может обозначать совершенно разные объекты. До этого момента под словом “банк” мы понимали SoundFont. Ведь звуковой банк — самое близкое по смыслу к английскому SoundFont русское словосочетание. Если бы наша страна была лидером в области технологий компьютерной музыки, то все было бы значительно проше. Существовала бы русская терминология, в рамках которой имелись бы вполне определенные русские эквиваленты понятий SoundFont и bank (в том смысле, в котором это слово используется при обозначении поля Bank Number в окне New Melodic Preset). Но все обстоит гораздо сложнее. Наша страна отстает от других в области компьютерной музыки. Поэтому при работе с англоязычными музыкальными программами приходится учиться думать по-английски. вы уже, наверное, догадались, что Bank Number — это не номер SoundFont. А что же тогда? Здесь предстоит сделать еще одно отступление, но на этот раз не лирическое, а сугубо техническое.
Звуковые карты семейства AWE содержат в ПЗУ набор сэмплов, необходимый для пресетов спецификации GM. В соответствии с этой спецификацией обязывает музыкальный инструмент должен иметь 128 мелодических пресетов в MIDI-каналах с 1 по 9 и с 11 по 16, и 46 ударных инструментов (1 ударный пресет) в канале 10.
Если на звуковой карте имеется ОЗУ, то она становится совместимой с разработанным фирмой Roland стандартом GS, который является как бы надстройкой над GM. Для обеспечения совместимости, естественно, необходимо перевести синтезатор в режим GS (с помощью AWE Control Panel) и загрузить соответствующий SoundFont, совместимый с GS. В названии такого файла обычно фигурируют две буквы “gs”, например, 2gmgsmt.sf2 — это SoundFont размером 2 Мбайт с пресетами стандартов GM, GS и MT-32. Инструмент соответствующий GS наряду с GM-пресетами должен иметь дополнительные мелодические и ударные пресеты (звуки музыкальных инструментов, спецэффекты и т. п.). Кроме того, в стандарте GS имеются новые по сравнению с GM типы MIDI-сообщений. При помощи MIDI-команды Program change можно адресовать всего 128 пресетов.
А как же получить доступ к остальным звукам GS? Для этого и была введена новая команда — Bank change. Теперь пресеты хранятся в банках (от 0 до 127), в каждом банке может быть по 128 пресетов. таким образом в вашем распоряжении появляется 128x128=16384 пресетов! Чтобы получить доступ к пресету, нужно задать номер банка и номер пресета в банке. Банк 0 содержит пресеты в соответствии со спецификацией GM. Он называется Capitol tones и выбирается по умолчанию. В других банках под теми же номерами, что и в Capitol tones могут храниться различные вариации звучания пресетов (Variation Tones). Например, в нулевом банке под номером 123 (при нумерации от 1 до 128) числится пресет “Морское побережье”, вариация этого пресета — “Шум дождя” хранится в банке 1, в банке 2 пресет 123 — “Гроза” и т. д. Для того чтобы, находясь в музыкальном редакторе, выбрать, например, последний из этих пресетов, нужно послать два MIDI-сообщения: Bank Change с содержимым “2” и Program Change с содержимым 123. Во многих современных редакторах эта операция упрощена ровно в два раза. Например, в звуковом редакторе Cakewalk существует единая команда Patch/Bank Change : номер банка и номер пресета в банке задается одним действием.
Пожалуй, сейчас пришло время рассказать о том, как переключать наборы ударных инструментов (Drum kits). Это совсем просто: ударные переключаются обычной MIDI-командой Program Сhange, передаваемой по 10 каналу. Например, если на десятом канале вы выберете пресет 1 (этот набор выбирается программой по умолчанию), то электронный барабанщик будет играть на стандартном наборе ударных из GM, если пресет 26 — набор звуков ритм-машины Roland TR-808, то получите пресет 57 — спецэффекты. О том, какие еще звуки способна формировать звуковая карта после загрузки в нее SoundFont, совместимого с GS, вы узнаете, прочитав руководство пользователя звуковой карты, если, конечно, владеете английским. Для того чтобы можно было применять пользовательские банки, синтезатор должен находится в режиме GS. Выбор пользовательских пресетов осуществляется точно так же, как и выбор пресетов GS. О том, как получить доступ к пользовательским пресетам и загрузить их, вы узнаете из разд. 3.4, посвященного работе с окном диалога AWE Control Panel (контрольная панель AWE).
Теперь вы понимаете, о каких банках идет речь в окне New Melodic Preset. Завершив работу с этим окном, нажмите кнопку OK. При этом появится новое окно, показанное на рис. 3.23.

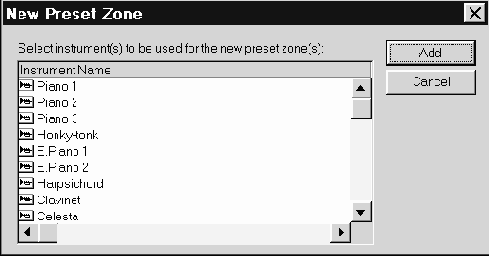

Рис. 3.23. Добавление инструментов в новый пресет
В списке Instrument Name выберите один или несколько (удерживая клавишу
Меню analyze — анализ звука
Было бы странно, если бы такой редактор, как Cool Edit, позволяя записывать, редактировать, обрабатывать и генерировать звуки, не имел бы средств для их анализа. И действительно, такие средства имеются.Меню edit — операции с объектами soundfont
Некоторые (или даже все) команды меню Edit недоступны пока вы при помощи дерева звукового банка, расположенного в главном окне не выберите объект, с которым будете работать. Программа снабжена интеллектуальным интерфейсом, исключающим возможность применения некоторых ее команд в холостую. Это сделано, в первую очередь, в интересах пользователей. Например, обнаружив, что недоступна операция копирования объекта в буфер, пользователь лишний раз проверит: “А что, собственно, нужно копировать? И нужно ли вообще?”.Итак, меню Edit содержит следующие команды:
Последняя команда вызывает окно диалога, которое позволяет переименовывать объекты банка. Вид окна для разных категорий объектов различен. Если вы переименовываете сэмпл или инструмент, то окно диалога будет выглядеть так, как показано на рис. 3.17.

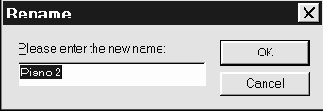

Рис. 3.17. Окно для переименования сэмплов или инструментов
Введите новое имя объекта и нажмите
Команды, связанные с удалением объекта из банка (Cut, Delete), могут быть выполнены только в том случае, если этот объект не используется другими, более высокими в иерархии SounFont объектами. Например, вы не сможете удалить инструмент, если он используется в одном или нескольких пресетах. Об этом программа предупредит вас. Чтобы осуществить задуманное, вам нужно сначала удалить этот инструмент из пресетов, в которых он присутствует, а уж затем удалить из секции инструментов.
Меню edit — редактирование
Первая команда этого меню — Undo. Данная команда отменяет последнее совершенное действие. Если повторить отмену, то отменится еще один шаг редактирования и т. д., до тех пор, пока возможность отмены не исчезнет. Если отмену произвести невозможно, то вместо названия Undo вы увидете бледную надпись Can't Undo (не могу отменить).Команда Enable Undo позволяет включать (для этого надо установить галочку в меню напротив этого пункта) или выключать режим отмены. Для предоставления возможности использования команды Undo, результаты каждого шага при работе с программой записываются в специальные временные файлы, которые могут занимать достаточно много места на диске. Если на вашем диске не так уж и много свободного места, то можно отключить режим отмены. При этом временные файлы создаваться не будут. В этом случае вам придется как следует обдумывать каждое свое действие, так как возможности отмены неудачного решения не будет. Ниже мы расскажем, как ограничить максимальное число отмен.
Команда Repeat Lust Command (
Выбор пункта Windows Clipboard (буфер обмена Windows) вызывает подменю, состоящее всего из двух команд Copy (копировать выделенный фрагмент) и Paste (вставить звуковой материал из буфера обмена в позицию отмеченную маркером). Эти две команды работают со стандартным буфером обмена, через который можно передавать звуковую информацию другим приложениям (программам).
Следующие четыре команды, используемые при редактировании, тоже работают с буфером обмена, но не с общесистемным, а с собственным буфером обмена программы Cool Edit. Если вы выключите компьютер, а на следующий день решите продолжить работу с Cool Edit, то обнаружите, что информация, помещенная во внутренний буфер обмена, остается без изменения. Никуда она не пропадет и через неделю, и через год. Секрет прост внутренний буфер обмена организован в виде файла. Перечислим команды для работы с этим буфером: Copy (
Меню file — работа с файлами
Самой первый командой меню File является команда New. Она предназначена для создания новой волновой формы (предыдущий сэмпл пропадает). Выбор этой команды приводит к появлению окна диалога New Waveform, с которым вы уже успели познакомиться при записи собственного сэмпла. Если выбрать команду New перед записью и задать формат будущего сэмпла, то при нажатии в главном окне кнопки Record программа не станет повторно вызывать окно New Waveform, а сразу приступит к звукозаписи.Следующая команда — New Instance запускает экземпляры программы Cool Edit. Дело в том, что программа не может одновременно работать с несколькими сэмплами. А запустив несколько экземпляров программы, можно обойти эту проблему. При помощи команд работы с буфером обмена вы можете переносить фрагменты разных сэмплов из одного экземпляра программы в другой.
Средства меню, позволяющие проводить операции с файлами, внешне напоминают аналогичные средства других программ. Специфика состоит в достигаемых с их помощью результатах.
Команда New — создание нового банка (вернее, освобождение памяти, занятой под хранение текущего банка).

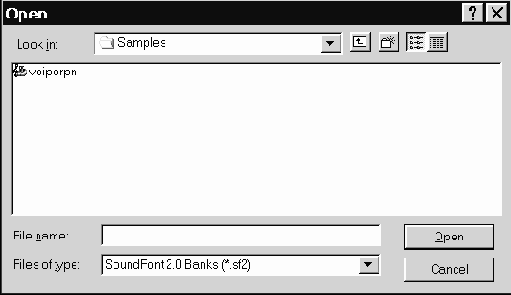

Команда Open — загрузить с диска уже существующий банк (рис. 3.11).
Рис. 3.11. Окно загрузки банков с диска.
По умолчанию доступны файлы SoundFont 2.0 (*.sf2), но можно открывать и файлы формата SoundFont 1.0 (выберите этот формат из списка Files of type). При этом файлы *.sbk автоматически конвертируются в *.sf2, на что, естественно, будет испрошено ваше разрешение. Окно запроса показано на рис. 3.12.
Рис. 3.12. Запрос разрешения на конвертацию SoundFont 1.0 в 2.0
После того как вы подтвердите свои намерения, и файл будет конвертирован в формат SoundFont 2.0, должно появиться сообщение об успешном завершении операции (рис. 3.13).

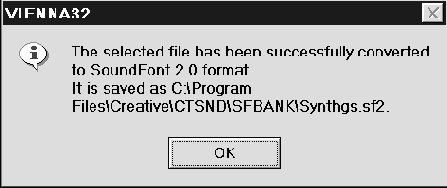

Рис. 3.13. Сообщение об успешной конвертации форматов SF 1.0 в SF 2.0 с указанием пути к полученному при этом файлу
Save — команда для сохранения отредактированного банка на диске.
Save As... — сохранить банк под другим именем.
Bank Manager... (

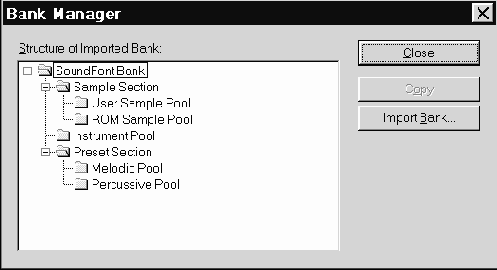

Рис. 3.14. Менеджер банков
Для того чтобы импортировать (загрузить в менеджер) банк, нажмите кнопку Import Bank. При этом появиться окно диалога аналогичное окну Open (рис. 3.11). Однако в отличие от команды Open, команда Import Bank… не позволяет конвертировать формат SF 1.0 в SF 2.0.
Поле Structure of Imported Bank (структура импортируемого банка) содержит дерево банка, аналогичное расположеному в главном окне. Если вы уже импортировали какой-либо банк, то при перемещении по его объектам становиться доступной кнопка Copy.
Меню generate — генерация звука
До сих пор мы говорили только об оцифрованном звуке. Но звук можно синтезировать сразу в цифровом виде, рассчитывая его математическими методами. О том, как это делается в Cool Edit, и пойдет речь ниже.Прежде чем перейти к рассмотрению конкретных функций, отметим, что начало генерируемого сигнала будет размещаться в том месте сэмпла, в котором находится в данный момент маркер.
Меню help — помощь
Меню Help включает в себя две стандартных команды: Help Topics (тематическая помощь) — запускает файл помощи программы; About Vienna (о программе) — открывает окно диалога, содержащее номер версии и информацию об авторских правах программы Viena SF Studio 2.1.Итак, вы познакомились со всеми командами главного меню. Научились импортировать и зацикливать сэмплы, создавать инструменты и пресеты. Теперь пора переходить к настройке генераторов.
Меню midi keyboard — настройки midi-устройств ввода
Меню MIDI Keyboard содержит всего три команды. All Notes Off — отпустить (программно) все MIDI-клавиши. Reset All Controllers — сбросить все MIDI-манипуляторы, то есть установить их или в нейтральное, или в нулевое положения. А с командой Select MIDI In Devices вы уже познакомились в начале разд. 3.3.Меню options — опции
Это меню содержит не только команды настроек, но и другие команды, без которых немыслимо создание своих собственных банков. Некоторые команды используют общие окна диалога. В этом нет ничего необычного. Начнем по порядку.С помощью этой же кнопки можно загрузить ранее сохраненный файл с макросами. Кстати, в комплект Cool Edit входит пять файлов (коллекций) макросов, демонстрирующих возможности программы. Вообще, значение макросов заключается (кроме облегчения рутинной работы) еще и в возможности обмениваться с людьми из электронного сообщества (Internet, E-mail, FIDO, BBS или даже посредством обыкновенных дискет) не только сэмплами, но и технологиями их обработки.
Существует специальный тип макросов, позволяющий обрабатывать последовательность из нескольких звуковых файлов (нажатием на кнопку Batch Run). Чтобы создать такой макрос, не нужно изначально привязывать его к какому-то определенному сэмплу: перед нажатием кнопки Record в Cool Edit не должно быть загруженного сэмпла (воспользуйтесь командой File>New).
В дальнейшем вы можете отредактировать макрос (Edit), который храниться в виде последовательности команд, на встроенном в Cool Edit специальном языке программирования.
Чтобы выполнить макрос, выберите его из списка и нажмите кнопку Run.
На самом деле работа с макросами не так проста, как может показаться с первого взгляда. О многих нюансах мы умышленно умолчали в расчете на то, что если вы, уважаемый читатель, будете работать с Cool Edit настолько серьезно, что возникнет потребность в применении макросов, то вы сможете разобраться с механизмом записей и без нашей помощи. Мы лишь попытались рассказать вам о самой идеологии построения макросов.

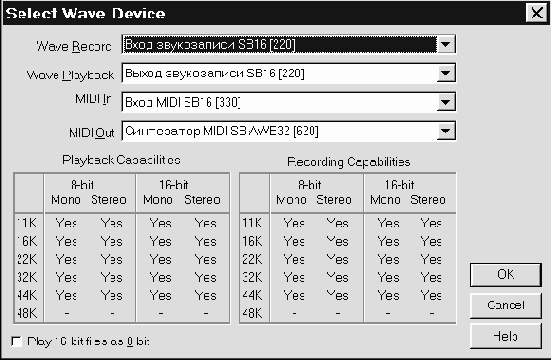

Следующая команда меню — Select Wave Device — вызывает одноименную окно диалога, о котором мы уже рассказывали в самом начале этой главы.
Команда Custom Toolbar Settings —главного окна вызывает окно диалога Toolbar Settings (рис. 2.58), с помощью которого можно настроить пользовательский интерфейс.

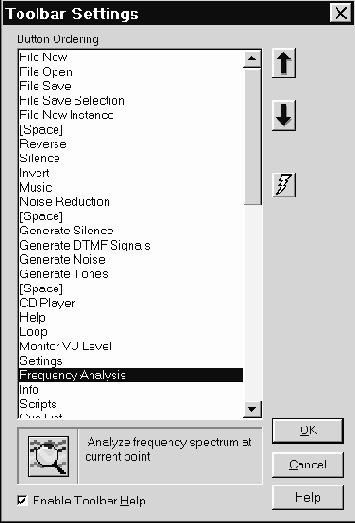

Рис. 2.58. Определение порядка расположения инструментов главного окна
Дело в том, что в главном окне видны только те инструменты, которые находятся в начале списка. Количество видимых инструментов зависит от размера главного окна программы.
Меню tools — программы-инструменты
Меню Tools включает в себя три команды, предназначенные для запуска одноименных программ, входящих в комплект поставки звуковых карт семейства AWE.Команда Wave Editor (
Команда Mixer (
Команда Control Panel запускает программу AWE Control Panel — панель управления, но ресурсами не компьютера, а звуковой карты.
Для тех, кто еще не знаком с этой программой (а познакомиться нужно обязательно) мы написали специальный раздел. Ведь мало уметь только создавать звуковые банки, ими нужно еще уметь и пользоваться.
Меню transform — преобразование звука
Большинство операций по преобразованию звука, доступных из пункта меню, применяются к выделенному участку сэмпла. Если же фрагмент звука не задан, то перед выполнением преобразования происходит автоматическое выделение всего сэмпла.Первые три команды подменю предназначены для выполнения простых преобразований звукового сигнала.
Invert — операция инвертирования звукового сигнала. Каждый звуковой отсчет умножается на –1.
Reverse — реверс. После выполнения этой операции звук воспроизводится в обратном порядке: от конца к началу.
Silence — установление абсолютной тишины на заданном участке сэмпла. Значения всех звуковых отсчетов на этом фрагменте приравниваются нулю.
Следующая группа пунктов меню Transform (Amplitude, Delay, Filters, Noise, Reduction, Special, Stretch) позволяет производить более сложную обработку звуковых данных.
Меню view — управление отображением
Первые две команды меню — Waveform View и Spectral View, переключают режим отображения звуковой информации. С первым режимом вы уже знакомы, в нем вы работали до сих пор. В этом режиме звук представляется в виде волн. Во втором режиме используется спектральное отображение сигнала. Пример такого представления звуковой информации показан на рис. 2.15.

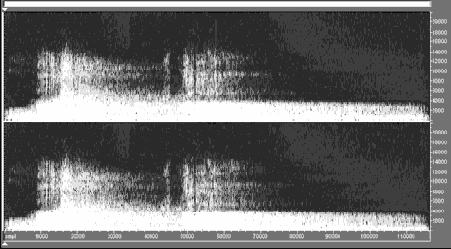

Рис. 2.15. Спектральная форма представления звукового сигнала
Следующие две команды меню служат для назначения канала, доступного для редактирования. Это же действие вы уже совершали с помощью мыши, но без меню. Для выбора редактируемых каналов удобно использовать горячие клавиши:

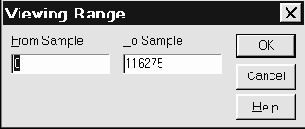

Команда Viewing Range вызывает окно диалога, показанное на рис. 2.16.

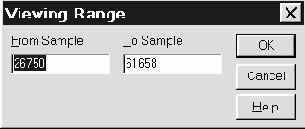

Рис. 2.16. Задание области сигнала, отображаемой на экране
В этом окне вы сможете точно задать ту область сигнала, которая будет отображаться на экране. В поле From Sample задайте номер первого отсчета, а в поле To Sample номер последнего. Остается нажать кнопку OK или клавишу
Пункт Display Time Format открывает подменю, в котором можно задать формат единиц измерения времени, используемых при отображении сэмплов. Всего доступно четыре формата:
Выбор последней команды подменю Display Time Format вызывает окно диалога Settings (установки). Это же окно можно вызвать, выбрав команду Settings меню Options. С помощью нее можно определить не только пользовательский формат представления времени, но и другие параметры отображения звуковой информации. Окно Settings содержит пять закладок. Начнем по порядку. Закладка General (основные установки) выглядит так, как показано на рис. 2.17 и содержит следующие опции.

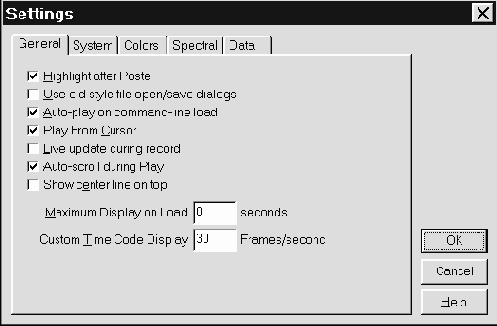

Рис. 2.17. Основные настройки
Highlight after paste выделение блока звуковых данных, вставленного в сэмпл.
При включении опции Use old style file open/save dialogs окна диалога открытия и сохранения файлов будут выполнены в стиле MS Windows 3.x.
Auto-play on command-line load —включение режима автовоспроизведения при запуске программы из командной строки с именем звукового файла в качестве параметра.
Play from cursor начинать воспроизведение с того места, на котором установлен маркер.
Live update during record — позволяет во время записи наблюдать процесс появления сэмпла в рабочем поле программы.
Auto-scroll during Play режим не менее любопытен, чем предыдущий. При воспроизведении маркер будет оставаться на месте, а сэмпл будет смещаться относительно него.
Два последних режима довольно требовательны к аппаратной части вашего ПК. Если на материнской плате ПК установлен процессор от 486 до Pentium 100, то могут возникать сбои при воспроизведении и записи звука.
Show center line on top — определяет положение горизонтальной красной линии нулевого уровня относительно сэмпла. При включенном режиме она будет прорисовываться поверх сэмпла. При выключенном наоборот: сэмпл будет над ней.
Maximum Display on Load максимальная длительность звуковых данных (в секундах), отображаемых в окне программы при загрузке файла с диска. Если это значение равно нулю, то сэмпл отображается целиком.
Custom Time Code Display пользовательский формат кодирования времени (часы:минуты:секунды:кадры), в котором можно изменить только количество кадров в секунду.

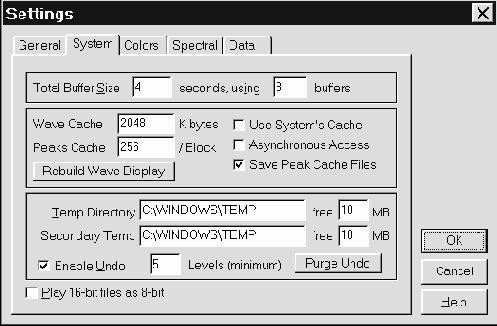

Опции следующей закладки (System) позволяет изменить системные установки программы (рис. 2.18).
Рис. 2.18. Системные настройки
Самая первая и самая важная рекомендация: если вы до конца не разобрались в назначении опций этого окна, постарайтесь ничего не менять! Обращайтесь к нему лишь в случае крайней необходимости и только после ознакомления с назначением опций окна System, приведенным ниже.
Total Buffer Size общий объем буферов, хранящих звуковые данные.
Эта величина измеряется в секундах. Чем больше объем буферов, хранящих временные звуковые данные при воспроизведении или записи, тем надежнее будет работать программа (особенно, если одновременно запущено несколько приложений Windows). Однако, чем больший объем занимают буферы, тем меньше остается памяти для других целей.
В поле ввода using…buffers указывается количество буферов (о которых мы только что говорили). Эта величина тоже может влиять на качество звука. Некоторые звуковые драйверы не могут корректно работать с большим количеством буферов, в результате чего могут происходить сбои при записи или воспроизведении звука. Если это произойдет, попробуйте уменьшить количество буферов, либо попытайтесь изменять их общий объем.
Wave Cache размер кэш-памяти. Программа позволяет свободно оперировать сэмплами, длительностью достигающей десятков минут, а объем сотен мегабайт. Вряд ли на вашем компьютере установлено такой объем оперативной памяти. Cool Edit использует свободной пространство жесткого диска. Скорость обмена с винчестером значительно меньше, чем с оперативной памятью, а при обработке звука программе приходится многократно обращаться к отдельным отсчетам сэмпла. Если бы обращения каждый раз происходили только к жесткому диску, то, например, создание эффекта реверберации для сэмпла большого объема заняло бы несколько часов (а может быть и суток). Простой и гениальный выход из подобной ситуации программисты придумали еще на заре компьютерной эры. Фрагмент данных, обрабатываемый в текущий момент, заносится в оперативную память, и там над ним проводятся все необходимые операции. Затем уже обработанный фрагмент вновь записывается на диск и в оперативную память считывается очередной блок данных и так до тех пор, пока не будут обработаны все данные. Чем больше информации, временно помещаемой в оперативную память, тем быстрее завершится процесс обработки, однако зависимость между этими величинами не является линейной. Описанная технология, как известно, называется кэшированием, а область памяти, в которую загружается блок обрабатываемых данных — кэшем-памятью.
Рекомендуемый объем кэш-памяти для обработки сэмпла — один- два мегабайта. Если вы запустили одновременно несколько экземпляров Cool Edit, то объем кэша-памяти рекомендуется уменьшить до 512 Кбайт или использовать системную кэш-память. Для выполнения последней рекомендации активизируйте выключатель Use System's Cache. Однако лучше все-таки этого не делать.
Peaks Cache — количество отсчетов в блоке данных при записи или считывании информации из служебных фалов (Peak-файлов), предназначенных для ускорения операций загрузки WAV-файлов и отображения сэмплов. При работе с сэмплами большого размера (десятки мегабайт) рекомендуется увеличить это значение до 1024.
Asynchronous Access — асинхронный доступ к диску (одновременное чтение и запись файлов). Эта опция создана для будущих операционных систем, так как, к сожалению, Windows 95 не поддерживает такой режим доступа. Однако последующие версии Windows должны поддерживать асинхронный доступ, что позволит значительно ускорить выполнение операций с файлами.
Save Peak Cache Files — сохранять Peak-файлы. Если данная опция включена, то Cool Edit , будет сохранять как WAV-файлы, так и их аналоги с расширением *.PK.
Rebuild Wave Display — обновить или перерисовать изображение сэмпла.
Temp Directory и Secondary Temp — основной и дополнительный каталоги для хранения временных файлов. Для увеличения производительности программы эти каталоги должны находиться на разных физических дисках. Для каждого из временных каталогов можно задать минимальный объем на диске, который программа не имеет права занимать служебной информацией.
Enable Undo — включение и отключение режима отмены с заданным количеством уровней (Levels).
Purge Undo — очистка служебной информации, необходимой для выполнения операции отмены на уровнях, выше заданного максимального. Если за сеанс работы с программой вы произвели, скажем, 10 операций и нажали кнопку Purge Undo (а максимальное количество уровней отмены, например, равно 5), то отменить после этого можно будет не все десять, а только последние 5 операций.
Play 16-bit files as 8-bit — воспроизводить 16-битные файлы в 8- битном формате. Этот режим позволяет воспроизводить 16-битные файлы даже на 8-битной звуковой карте.

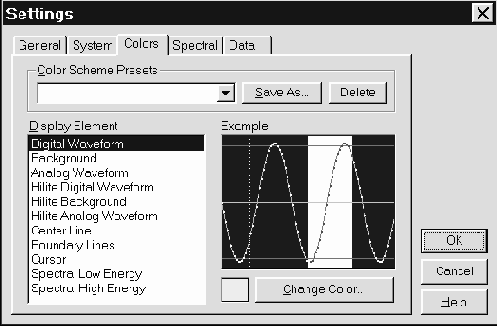

Закладка Colors окна Settings выглядит так, как показано на рис. 2.19. С помощью опций этого окна можно по своему вкусу задавать цвета интерфейса программы. Список Color Scheme Presets содержит названия стандартных цветовых схем. Кроме уже существующих палитр, вы можете создать свою собственную цветовую схему и, воспользовавшись кнопкой Save As, сохранить ее под своим именем.
Кнопка Delete удаляет выбранную из списка цветовую схему. Список Display Element содержит названия элементов интерфейса, цвета которых доступны для редактирования в текущий момент. Для изменения цвета выбранного элемента нажмите кнопку Change Color. В поле Example приведен пример того, как будет выглядеть интерфейс программы, если нажать кнопку OK.
Рис. 2.19. Настройка палитры

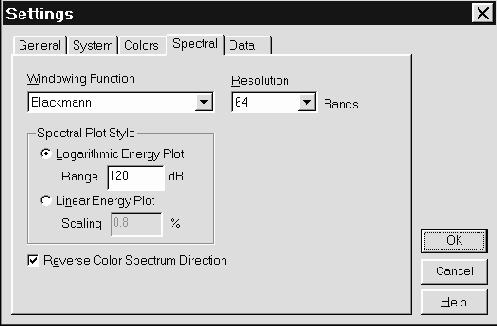

Следующая закладка — Spectral (рис. 2.20). Как вы уже знаете, программа может отображать звуковой файл в спектральном представлении. С помощью опции Spectral можно изменять параметры такого отображения.
Рис. 2.20. Настройка спектрального представления звука
Windowing Function — список алгоритмов преобразования, используемых для отображения спектра сигнала.
Resolution — разрешающая способность при представлении сигнала в виде спектра (Bands — количество графических элементов по вертикали).
Spectral Plot Style определяет стиль шкалы при отображении спектра. Logarithmic Energy Plot — логарифмическая шкала. Диапазон шкалы (Range) задается в децибелах. Linear Energy Plot — линейная шкала. Масштаб (Scale) задается в процентах.
Reverse Color Spectrum Direction — инвертировать палитру цветов, используемую для раскрашивания спектра.

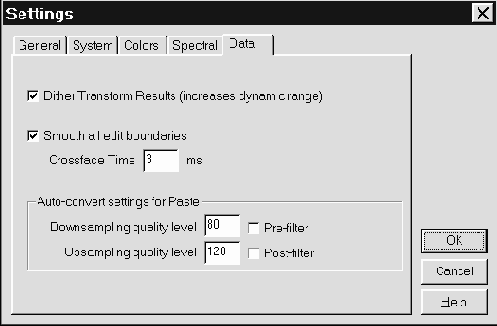

Последняя закладка — Data (рис. 2.21). Опциями этой закладки можно управлять параметрами обработки звуковых данных.
Если звуковой сигнал представлен 16-битными отсчетами, то можно предположить, что для его преобразования (например, для создания эффекта реверберации) используется 16-битная арифметика.
Но если бы так было в действительности, то после нескольких преобразований проявились бы заметные на слух искажения звука. Все-таки 16 бит для этих целей маловато. Поэтому для внутреннего представления звука, как и многие другие современные звуковые редакторы, Cool Edit использует двоичных разрядов больше, чем 16. Такое расширение динамического диапазона представления цифрового сигнала позволяет существенно уменьшить погрешность, накапливающуюся при выполнении операций над звуковыми данными. Однако после всех преобразований, необходимых для создания того или иного эффекта, эти данные конвертируются в обычный 16-битный формат. При этом динамический диапазон сигнала вновь сужается до стандартных 96 дБ. Конечно, часть полезной информации, возникшей после выполнения преобразований звука, теряется. Для того, чтобы такая потеря не стала заметной на слух, ее можно компенсировать добавлением псевдослучайного шума c очень маленькой амплитудой. При этом динамический диапазон сигнала как бы остается на уровне 105 дБ (что соответствует 24-битному представлению сигнала). У физиков и математиков такое утверждение может вызвать недоумение и недоверие: как 16-битный сигнал может иметь такой динамический диапазон? Конечно же, с позиций математики такого быть не может, но за счет особенностей человеческого слухового восприятия при добавлении псевдослучайного шума возникает ощущение, что звук по качеству оказывается еще лучше, чем 16-разрядный.
Такой подход используется и в Cool Edit. Включение и выключение эффекта расширения динамического диапазона осуществляется при помощи выключателя Dither Transform Results (increases dynamic range).
Рис. 2.21. Настройка параметров обработки звуковых данных
Smooth all edit boundaries — сглаживание на границе редактируемых фрагментов. Операция аналогичная Crossfade. Время, за которое осуществляется плавный набор и сброс громкости, задается в поле Crossfade Time в миллисекундах.
В группе Auto-Convert Settings for Paste можно задавать параметры автоматической конвертации при выполнении операции вставки.
Автоматическая конвертация работает в том случае, когда вставляемый блок звуковых данных имеет формат, отличный от формата редактируемого сэмпла.
Downsampling quality level и Upsampling quality level — точность выполнения операций понижения и увеличения частоты сэмплирования, которые задаются числами от 30 до 1000. С помощью опции Pre-filter включается специальная фильтрация сэмпла перед понижением частоты дискретизации. А опцией Post-filter включается фильтраци сэмпла после увеличения частоты дискретизации.
Следующая команда меню View — Vertical Scale Format (масштаб по вертикали при отображении сэмплов). Она вызывает подменю из четырех, состоящее из четырех команд:
Команда Info (

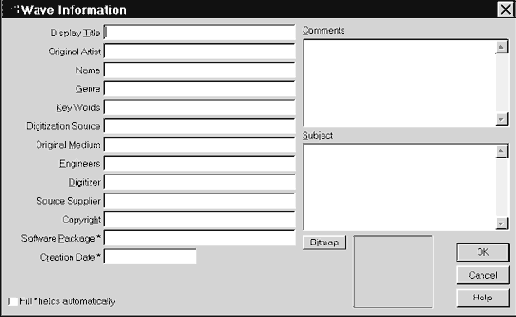

Рис. 2.22. Информация о сэмпле
Перечислим поля информационного окна:
Иногда сюда помещают информацию об авторских правах.
Как вы уже догадались, совершенно не обязательно заполнять все эти поля. Но тем не менее, возможность хранения этой информации в звуковых файлах предусмотрена и порой она бывает очень полезна. Хорошо, если у вас всего несколько созданных звуковых файлов. Наверняка, вы помните содержимое каждого из них. А если речь идет о звуковой базе данных, в которой хранятся тысячи сэмплов, то без подобной информации обойтись невозможно.
Команда Sampler Info вызывает окно диалога, показанное на рис. 2.23. С помощью опций этого окна можно подготовить сэмпл для использования его в сэмплере. В гл. 3 речь пойдет как раз о создании собственных звуковых банков, загружаемых в память звуковых карт семейства AWE. А ведь WT-синтезатор, используемый в них это и есть сэмплер. Вы познакомитесь с программой-редактором звуковых банков Vienna SoundFont Studio 2.1. При подготовке сэмплов для применения в банке удобно пользоваться средствами Cool Edit, специально предназначенными для этой цели. Следует предупредить заранее, что в реальной жизни вам вряд ли потребуется использовать все возможности этого окна. Но некоторые из них могут оказаться очень полезными.
Итак, вернемся к рассмотрению опций окна диалога Sampler Information.

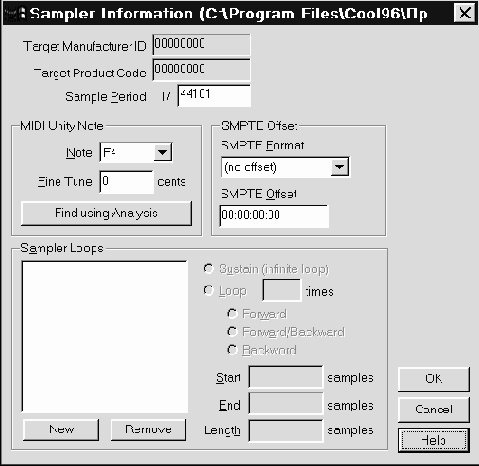

Рис. 2.23. Окно диалога подготовки сэмпла к загрузке в сэмплер
Поля ввода Target Manufacture ID и Target Product Code зарезервированы для использования в последующих версиях программы. А информация, содержащихся в этих полях не используется ни в одном известном авторам книги приложении. В этих полях всегда записаны нули.
Sample Period — величина, обратная частоте сэмплирования, т. е. временной шаг дискретизации. Значение в этом поле по умолчанию соответствует частоте дискретизации сэмпла, но его можно изменять. Это нужно для того, чтобы “обмануть” сэмплер — заставить его “воспринимать” не истинную частоту сэмплирования, на которой был оцифрован звук, а частоту, заданную вами.
В группе MIDI Unity Note можно задать, какой ноте соответствует звучание сэмпла (Note). Но обычно этого мало и звучание сэмпла требуется подстраивать с точностью до цента (словно гитарные струны). Подстройка осуществляется в поле Fine Tune. Однако сэмплер — это все-таки не гитара, и пользоваться камертоном для его настройки вам не потребуется. Достаточно нажать кнопку Find using Analysis, и ПК самостоятельно определит, какой ноте соответствует сэмпл, найдет параметр его подстройки (чтобы это соответствие было идеальным).
В группе SMPTE Offset можно выбрать формат SMPTE (SMPTE format) и смещение в соответствии с этим форматом (SMPTE Offset). Последний параметр может использоваться в некоторых сэмплерах, но нам с вами он вряд ли понадобится. А вот знакомство с элементами группы Sampler Loops (зацикливание сэмплов) вам может действительно пригодиться. Речь идет о “зацикливании” сэмплов (звук будет повторяться, словно у испорченной пластинки). Сэмпл начинает воспроизводиться от начала до конца петли или, точнее говоря, до метки конца петли. Затем воспроизведение возобнавляется от начала петли, опять доходит до ее конца и так будет до тех пор, пока не будет отпущена MIDI-клавиша. То есть, пока MIDI-клавиша нажата, сэмплер будет воспроизводить непрерывный звук. Но память сэплера не бесконечна и в нее невозможно загружать сэмплы произвольной длины. Самое естественное решение воспроизводить звук в цикле. Очень важно подобрать параметры петли так, чтобы зацикливание действительно не было похоже на звучание испорченной пластинки. Об этой проблеме мы поговорим в гл. 3.
Из вышеизложенного не совсем понятно, как будет воспроизводиться сэмпл после отпускания MIDI-клавиши. Здесь возможно три варианта:
Первые два варианта будут подробно рассмотрены в гл. 3 при обучении работе с программой Vienna SoundFont Studio 2.1. Третий вариант воспроизведения сэмпла может поддерживаться далеко не каждым сэмплером. Да и наше утверждение о том, что в таких сэмплерах после отпускания MIDI-клавиши звук попадает в следующую петлю, не совсем точно. В принципе, таких петель может быть больше двух. Чтобы звук попал, например, в третью по счету петлю, нужно еще раз отпустить клавишу? Но для этого ведь потребовалось бы прежде нажать ее еще раз? Дело в том, что в различных сэмплерах возможности зацикливания могут использоваться по-разному, а возможности Cool Edit универсальны. Эта программа рассчитана “на все случаи жизни". Потребуется, например, пользователю две петли пожалуйста, три тоже не проблема, сколько угодно пользователю, столько петель и будет. Но, например, при создании банков инструментов для звуковых карт семейства AWE можно использовать всего одну петлю. Остальные петли, если даже они заданы, будут игнорироваться программой Vienna SF Studio.
Итак, давайте попробуем вместе подготовить сэмпл для использования в сэмплере. Начнем с того, что вернемся в главное окно программы и, как обычно, с помощью мыши выделим ту область сэмпла, которая должна зацикливаться при его воспроизведении. Очень важно, чтобы звуковая волна в начале этой области была как бы естественным продолжением волны в конце цикла. Более подробные рекомендации по зацикливанию вы найдете в гл. 3, а сейчас давайте разберемся в самом процессе подготовки сэмпла. Допустим, вы выделили область сэмпла, предназначенную для зацикливания. Теперь вызовите окно диалога Sampler Information. Нажмите кнопку Find using Analysis. В поле ввода Note появится обозначение ноты, на которую больше всего похожа тональность звучания сэмпла, а в поле ввода Fine Tune — значение точной подстройки, произведя которую, вы добьетесь полного соответствия звучания сэмпла данной ноте. Значение подстройки вам потребуется, например, при создании собственных звуковых банков с помощью Vienna SF Studio.
Следующий шаг (если вы планируете зацикливать сэмпл): в группе Sampler Loops нажмите кнопку New. Будет создана первая петля. Причем ее начало и конец, а значит и длина (Start, End и Length), будут соответствовать той области сэмпла, которую вы выделили в главном окне. Включив опцию Sustain, вы сообщите программе о том, что выделенный фрагмент сэмпла будет воспроизводиться в цикле до бесконечности (пока по какой-либо причине не прекратиться воспроизведение всего сэмпла). После проделанной работы окно диалога Sampler Information будет выглядеть примерно так, как показано на рис. 2.24.
Для некоторых сэмплеров можно задать не бесконечное повторение петли, а проход зацикленного участка сэмпла заданное количество раз (Loop n times, где n количество проходов). Существуют три способа прохождения петли.

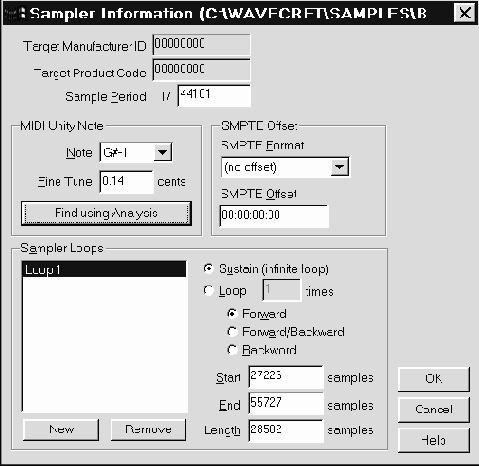

Рис. 2.24. Пример подготовки сэмпла к загрузке в сэмплер
Любой из этих способов прохождения петли можно выбрать при помощи соответствующих переключателей. Но не каждый сэмплер поддерживает все три способа воспроизведения. Микросхема EMU8000, на базе которой создан WT-синтезатор звуковых карт семейства AWE, воспроизводит сэмплы только первым способом. Хотя часто возникает необходимость в использовании второго способа прохождения петли. Дело в том, что при этом способе воспроизведения (иногда его называют “пин-понг”) легче всего зациклить сэмпл без неприятных побочных эффектов (той самой “испорченной пластинки”). Но даже если сэмплер не поддерживает зацикливание Forward/Backward, эту схему можно эмулировать вручную. Делается это очень просто, например, при помощи того же самого Cool Edit.
Выделите зацикливаемую область, скопируйте ее в буфер обмена, вставьте блок звуковых данных из буфера в позицию, соответствующую концу зацикливаемой области. После этого у вас получатся два абсолютно одинаковых звуковых фрагмента, следующих друг за другом. Теперь остается второй фрагмент зеркально отобразить при помощи команды Transform>Reverse. Цикл готов, задайте его начало и конец (петля теперь охватывает оба звуковых фрагмента) и задайте способ воспроизведения Forward. Теперь, даже при использовании синтезатора EMU8000 будет реализован способ воспроизведения Forward/Backward. Плата за это дополнительный расход памяти на хранение дополнительных данных. При выполнении всех описанных выше операций, как и вообще при любой работе со звуком, вам потребуется терпение и аккуратность. Стоит ошибиться на один отсчет при задании позиции сэмпла — и раздастся режущий слух щелчок. Но зато с приобретением знаний и опыта удовольствие, получаемое от создания своего собственного сэмпла (а затем и музыки), многократно окупит все ваши первоначальные неудачи.
Возвращаясь к рассмотрению окна диалога Sample Information, остается добавить, что аналогичным образом можно создавать произвольное количество петель. А удалить их всегда можно при помощи кнопки Remove.
Следующая команда меню View — Cue List, вызывает одноименное окно диалога, показанное на рис. 2.25.

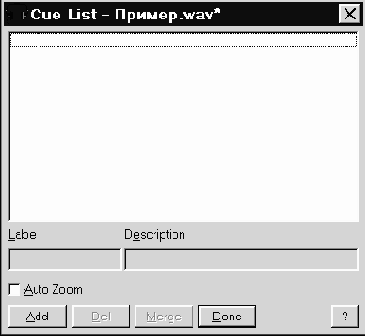

Рис. 2.25. Окно диалога Cue List
Cue List — это список отметок (временных установок), присутствующих в звуковом файле. Такими отметками, например, являются начало и конец петли, начало и конец выделенной области или просто позиция курсора. Используя список отметок, два раза щелкнув мышью по нужной вам отметке, можно быстро переместиться в соответствующую позицию сэмпла. Максимальное число отметок в списке — 96.
На рис. 2.25 список отметок чист. Но стоит вам, например, создать петлю, как она автоматически попадет в этот список. Для того чтобы сохранить в списке отметок позицию маркера или выделенную область, нажмите кнопку Add (добавить новую отметку).

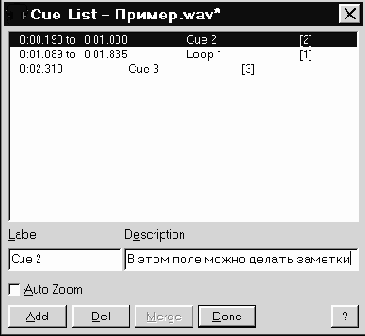

На рис. 2. 26 мы создали три временных отметки.
Рис. 2.26. Пример использования списка отметок
Как видно из рисунка, отметки отсортированы в порядке возрастания времени. Каждая отметка имеет свой порядковый номер, который задан в квадратных скобках. По умолчанию отметки обозначают словами “Cue” или “Loop” (для петли) и их порядковым номером. Однако для каждой из отметок в поле данных Label можно задать произвольное название, а в поле данных Description можно сделать примечание.
Путем нажатия кнопка Del можно удалить текущую отметку из списка. С помощью кнопки Merge можно объединить несколько отметок в одну. Для этого их предварительно нужно выделить в списке. При нажатии кнопки Done окно закрывает.
Очень удобная, но неочевидная возможность: каждую временную область из списка отметок можно связать с любой клавишей. Для этого в поле Label нужно записать KEY и название клавиши (причем тоже заглавной буквой), например, А. Если теперь, находясь в главном окне, нажать клавишу , то начнется воспроизведение соответствующей области сэмпла.
Выключатель Auto Zoom включает режим автоматического масштабирования. При этом отображаемый фрагмент сэмпла, вызываемый из списка отметок “разворачивается” на полный экран.
Все временные метки отображаются в главном окне в виде цветных треугольничков вдоль горизонтальных сторон рабочего поля.

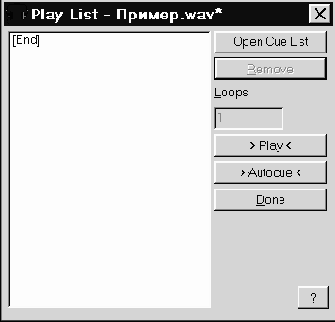

Следующая команда меню View — Play List вызывает окно диалога, показанное на рис. 2.27. С его помощью можно подготовить список фрагментов сэмпла, воспроизвести его. При воспроизведении между отдельными фрагментами не будет никаких пауз. Фрагменты сэмпла, из которых составлен список, будут звучать, как один сплошной сэмпл.
Рис. 2.27. Список фрагментов для воспроизведения
В нашем примере список не содержит ни одного элемента, но зато доступна кнопка Open Cue List, с помощью которой можно открыть список временных отметок. На рис. 2.27 показан возможный вид окон Play List и Cue list после нажатия этой кнопки. В списке отметок выберите какой-нибудь интересующий вас элемент и щелкните по нему дважды мышью (тем самым осуществив переход к соответствующей области сэмпла).
Кнопка Open Cue List в окне Play List поменяет свое название на <–Add Before. Нажав на нее, вы поместите текущий элемент списка Cue List перед текущим элементом списка Play List. В нашем примере таковым является фиктивный элемент [End], символизирующий окончание воспроизведения. Вид окна Play List после выполнения этих операций показан на рис. 2.29.
Теперь стала доступной кнопка удаления элементов списка — Remove, а в поле ввода Loops можно задать число повторов воспроизведения для каждого из звуковых фрагментов. Кнопкой >Play< запускается воспроизведение фрагментов из списка.

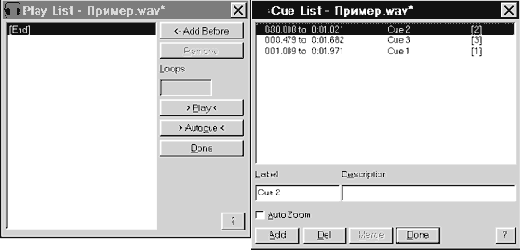

Рис. 2.28. Пример совместного использования окон диалога Play List и Cue List

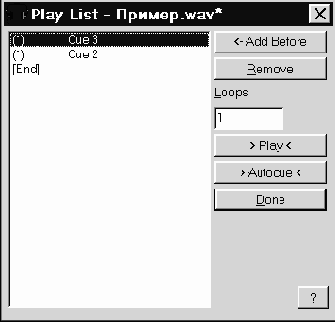

Рис. 2.29. Пример списка фрагментов для воспроизведения
Кнопкой >Autocue< воспроизводится текущий элемент списка Play List (или самый первый элемент этого списка, если ни один из элементов не выбран) такое количество раз, какое задано в поле данных Loop. Воспроизведение останавливается на следующем элементе
Меню view — управления отображением элементов интерфейса
Большинство из команд этого меню работает по следующему принципу: если напротив их названия установлена галочка, то включен соответствующий режим. Перечислим команды и поясним их назначение.Микширование и панорамирование
Под микшированием понимают процесс смешивания в определенных пропорциях звуковых сигналов, записанных на различных треках или поступающих от различных источников. Исходные сигналы могут быть записаны с разными уровнями громкости. В результате микширования должен быть установлен оптимальный баланс уровней громкости инструментов, голосов, эффектов. Оптимальность заключается в том, что:Панорамирование — регулировка кажущихся положений источников звука на стереопанораме.
Источники звука могут быть как монофоническими, так и стереофоническими. В конечном счете, сигналы всех источников должны быть записаны на двух дорожках, соответствующих левому и правому каналам. Панорамирование служит цели создания эффекта размещения источников звука в различных точках пространства. Кроме достижения чисто художественных результатов, это способствует улучшению различимости звуков вообще и разборчивости речи и пения в частности.
И микширование, и панорамирование — операции динамические. В целях улучшения общего качества записи возникает необходимость менять по ходу композиции относительные уровни громкости отдельных источников звука. Для создания эффекта перемещения источников звука можно изменять положения регуляторов панорамы.
Регулятор уровня в микшере устроен так же, как и подобный регулятор в любом вашем бытовом радиоприборе. С точки зрения схемотехники — это делитель напряжения с переменным коэффициентом деления, который способен изменять амплитуду сигнала, поступающего от источника в микшер. Чем больше амплитуда сигнала, тем громче звук и наоборот.
Регулятор панорамы — это, по сути дела, пара регуляторов уровня сигнала. Но вот между собой они связаны своеобразно: когда в результате изменения положения регулятора панорамы уровень сигнала в одном из стереоканалов возрастает, то в другом он уменьшается.
Громкость звука, скажем, правой акустической системы становится больше, чем громкость звука левой. Кажущееся положение источника смещается от центра стереобазы в правую ее сторону. Заметим, что стереоэффект наблюдается лишь в том случае, когда уровни сигналов в стереоканалах близки друг к другу. Поэтому регулировка панорамы — дело довольно тонкое.
Аппаратно реализованные микшеры, кроме регулировки уровней сигналов и панорамы каждого источника звука, позволяют выполнять еще ряд операций:
Лучшие образцы современных микшеров допускают программное управление положениями регуляторов с использованием MIDI-интерфейса.
При работе с виртуальными микшерами музыкальных и звуковых редакторов доступны все перечисленные функции и еще очень много других возможностей.
Только что мы обратили ваше внимание на отдельные недостатки, присущие, на наш взгляд, книге [74], а сейчас скажем, что именно в ней мы обнаружили мысль, которую вполне можно считать теоретической основой микширования и панорамирования, чему и следует посвятить отдельный фрагмент книги.
Конечно же, для того чтобы
Конечно же, для того чтобы организовать настоящую студию звукозаписи, неплохо бы иметь реализованный аппаратно микшер, подключенный ко входам высококачественной платы оцифровки звука. Сейчас предложение продавцов звукотехнической аппаратуры существенно превышает спрос. Чего только нет! Но все очень дорого. Поэтому в домашних условиях, до тех пор, пока звукозапись не станет окупающим себя источником ваших доходов, можно обойтись и тем минимумом средств, реализованных в звуковой карте.
Функции и возможности микшера звуковых карт семейства AWE мы рассмотрели в разд. 1.2.4. Там же мы отметили слабые стороны этих устройств, основной из которых является недостаточное число уровней квантования значений коэффициентов передачи регуляторов уровней.
Проблема микширования при создании композиций (сонгов), включающих в себя MIDI- и WAVE-файлы, может быть разделена на три составляющие части:
Перед тем, как перейти к рассмотрению перечисленных проблем, напомним, что мы понимаем под словом “сонг”. Сонг — это совокупность оцифрованного звука, последовательности MIDI-сообщений и дополнительной информации, формируемой музыкальным редактором [63].
Первая задача решается относительно несложно, и мы рассмотрим ее сейчас.
Вторую задачу так же можно было бы решать без особых мук при наличии устройств, способных производить одновременную многоканальную оцифровку звуковых сигналов. Звуковые карты семейства AWE годятся только для одноканальной записи звука. Разумеется, последовательная запись звуковых сигналов нескольких источников с их помощью возможна. Дальнейшая обработка звуковых дорожек производится не в реальном времени, а средствами звуковых и музыкальных редакторов. Об этом пойдет речь в гл. 2 и частично в гл. 4.
Третья задача: объединение MIDI- и WAVE-файлов решается с помощью современных музыкальных редакторов, содержащих, как правило, в своем названии слово “audio”.
Одним из наиболее совершенных и удобных музыкальных редакторов, на наш взгляд, является Cakewalk Pro Audio. Поэтому в последней главе книги решение этой задачи рассматривается применительно к последней (шестой) версии этой программы.
Но для того чтобы вы были готовы к решению таких сложных задач, как сведение сонга, для начала мы должны научить вас элементарному: микшированию MIDI-дорожек с помощью виртуальных микшеров музыкальных редакторов. Вероятно, вы согласитесь с тем, что, поскольку спустя некоторое время вам все равно придется работать с Cakewalk Pro Audio 6.0, было бы неразумно сейчас знакомиться с микшером какого-нибудь другого музыкального редактора.
В нашей предыдущей книге [63] вы имели возможность познакомиться с версией 5.0 этого редактора. Версия 6.0 отличается от нее немногим, но часть этого “немногого” сосредоточена как раз в тех элементах, которые понадобятся именно сейчас.
Загрузив Cakewalk Pro Audio 6.0, вы увидите, что изменения в частично коснулись окна микшера и способа отображения процесса управления манипуляторами имеющихся эффектов. В предыдущей версии для вызова окна микшера нужно было выбрать в главном меню команду View>Faders. При этом появлялось изображение микшера, содержащего несчетное число каналов. В версии 6.0 вызвать окно виртуального микшера можно путем выполнения последовательности действий, о которых мы сейчас расскажем. Напомним, что главное окно включает в себя секцию треков (левая часть окна) и секцию клипов (правая часть окна). В главном окне программы — менеджере треков (Track) — следует пометить номера тех треков, линейки регуляторов которых должны появиться в окне микшера. На рис. 1.31 помечены девять первых треков.

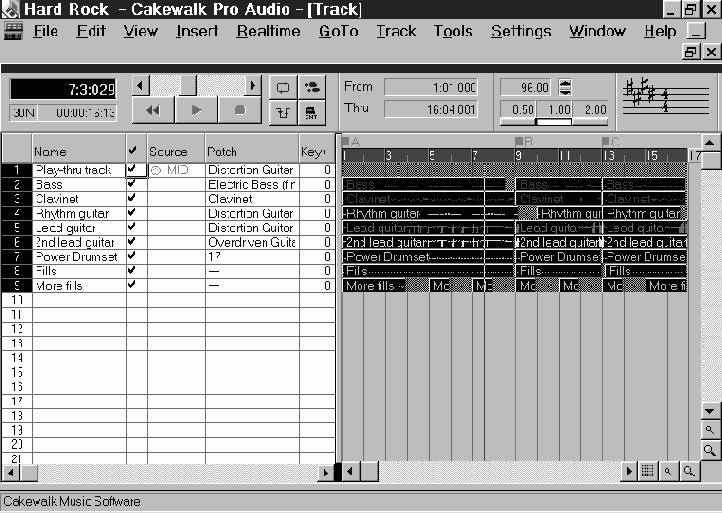

Рис. 1.31. Главное окно с помеченными треками
Далее необходимо щелкнуть правой кнопкой мыши по полю секции треков. Это вызовет появление всплывающего меню (рис. 1.32).
Рис. 1.32. Всплывающее меню секции треков
В нем нужно выбрать команду Panel. При этом откроется окно диалона виртуального микшера (рис. 1.33), в котором будут видны линейки регуляторов, относящиеся только к выбранным каналам.
Рис. 1.34. Графическое управление параметрами манипуляторов
Окно Piano Roll по вертикали разделено на два поля. В верхнем поле, действительно, можно видеть отпечатки нажатых клавиш. Ныне это один из общепринятых способов отображения музыки, записанной с помощью музыкальных редакторов. Нижнее поле предназначено для графического управления параметрами манипуляторов. Уровень параметра соответствует высоте вертикальных столбиков, совпадающих во времени с началами нот. Перечень редактируемых параметров содержится в списке, расположенном в левом нижнем углу окна, и открывается щелчком мыши. На рис. 1.34 показано, что выбран и отображается параметр Velocity, определяющий уровень громкости звучания музыкального инструмента, закрепленного за данным треком. Используя инструменты (карандаш и ластик), приводимые в действие нажатием на соответствующие кнопки, расположенные над изображением клавиатуры, можно рисовать столбики любой высоты, задавая тем самым любой закон изменения отображаемого параметра.
Существует еще один способ управления параметрами любых эффектов. Правда, он не столь нагляден, как предыдущий, но именно он и является основным. Микшер и графики — это всего лишь программные надстройки над ним. Речь идет об управлении параметрами с помощью MIDI-сообщений. Удобным инструментом для редактирования списка MIDI-сообщений и для записи новых является окно диалога Event List. Можно открыть окно, в котором будут в хронологическом порядке размещены абсолютно все сообщения. Но это же сделать и для каждого из треков. Для того чтобы открыть список сообщений для отдельного трека, необходимо в секции треков окна Track (рис. 1.31) щелкнуть правой кнопкой мыши по желаемому треку. В появившемся всплывающем меню (рис. 1.32) выберите команду Event List. После этого откроется одноименное окно, изображенное на рис. 1.35.

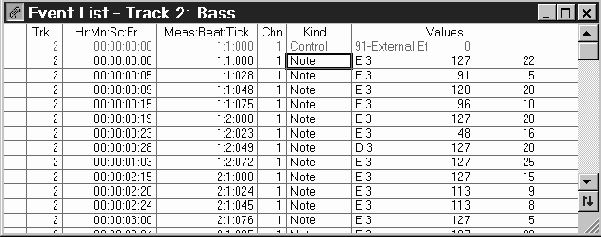

Рис. 1.35. Окно Event List для редактирования MIDI-сообщений
Каждая строка таблицы окна Event List содержит одно сообщение. В приведенном примере почти все сообщения относятся к типу Note и означают, что в такой-то момент следует включить такую-то ноту инструмента, закрепленного за первым MIDI-каналом.
Лишь верхняя строка содержит сообщение управления манипулятором (контроллером). Громкостью звучания нот можно управлять, изменяя числа, записанные во втором столбце справа. Значением остальных параметров следует управлять, посылая соответствующие сообщения. Для этого нужно щелкнуть левой кнопкой мыши по той строке, куда вы намерены вставить сообщение. При этом откроется окно диалога Kind of Event (рис. 1.36), предназначенное для выбора типа сообщения. Из рис. 1.36 видно, что, кроме MIDI-сообщений, можно выбирать специальные сообщения и сообщения, относящиеся к нотации.

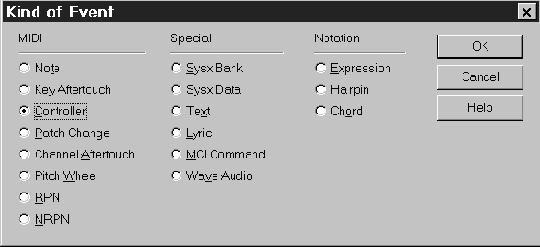

Рис. 1.36. Выбор типа MIDI-сообщения
Опции окон Event List и Kind of Event такие же, как у аналогичных окон программы Cakewalk Pro Audio версии 5.0, работа с которыми достаточно подробно рассмотрена в [63]. Поэтому, если вы не сможете самостоятельно разобраться с ними, загляните в нашу предыдущую книгу.
Многослойность
Многослойность (Multi-Layering) — технология, позволяющая воспроизводить одновременно несколько сэмплов для озвучивания одного инструмента. Как видно из рис. 3.6. вы можете догадаться, что в данном случае “слои” — это сэмплы, которые расположены как бы друг над другом.

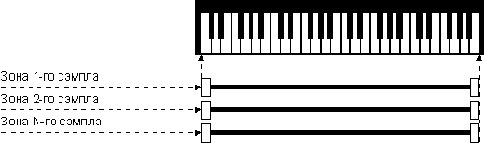

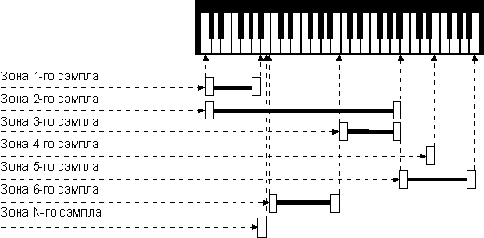

Рис. 3.6. Многослойность. Пример размещения зон действия сэмплов
Поговорим о том, как можно использовать данную технологию. Первое, что приходит на ум — это возможность создания сложных, изменяющихся во времени тембров. В качестве примера можно привести пресет 101 “Goblin” из набора General MIDI, который состоит из нескольких относительно простых сэмплов, но в совокупности они дают фантастическое звучание, присущее звуковому сопровождению фильмов ужасов.
Многослойность можно применять для создания стереофонических пресетов. "А разве на выходе EMU8000 не стереозвук?" — возможно, спросите вы. Действительно, стерео, здесь нет никакого подвоха. Но любой сэмпл — это WAV-файл формата 16 бит/моно. Если для построения инструмента использовать всего один сэмпл, то полученный звук будет, в некотором смысле, стереофоническим: можно изменять его положение в пространстве, добавлять по вкусу реверберацию и хорус (эхо от этого инструмента тоже будет стереофоническим). Но сам инструмент на звуковой панораме будет представлять собой точку, то есть ощущение протяженности источника звука в пространстве будет полностью отсутствовать. Обойти это ограничение просто. Если у вас имеется WAV-файл в формате 16 бит/стерео, то достаточно разделить файл на два сэмпла, каждый по 16 бит/моно и задействовать эти сэмплы в одном инструменте. Теперь остается только развести сэмплы в разные стороны панорамы: сэмпл, который раньше соответствовал левому каналу стереофонического WAV-файла — в предельно левое положение, а сэмпл соответствующий правому каналу — в предельно правое.
В действительности дела обстоят даже проще, чем вам могло показаться. При импортировании WAV-файлов редактор Vienna SoundFont Studio 2.1 выполнит автоматическое разделение стереофонических файлов на два сэмпла с пометками “(L)” и “(R)”, что означает “левый” и “правый” соответственно.
Дайте волю своей фантазии, возможно, вам удастся найти новые применения технологии многослойности.
В заключение раздела остается добавить, что технологии мультисэмплинга и многослойности можно использовать одновременно, получая при этом любую необходимую конфигурацию зон действий сэмплов. Пример одновременного использования двух технологий приведен на рис. 3.7.
Рис. 3.7. Пример одновременного использования технологий мультисэмплинга и многослойности
Теперь, после того как мы сообщили вам общие сведения, можно переходить к практической работе с редактором звуковых банков Vienna SoundFont Studio 2.1.
Далее
Содержание
bottom();
Modulation envelope — огибающая модуляции
Огибающая модуляции формируется точно таким же способом, как и огибающая громкости (при помощи генераторов Delay, Attack, Hold, Decay, Sustain и Release). Единственное отличие состоит в том, что уровень поддержки измеряется не в децибелах, как это было для огибающей амплитуды, а в процентах. Ведь данная огибающая управляет не громкостью, а глубиной модуляции.C помощью генератора To Pitch задается степень влияния текущего значения огибающей на высоту звука. Единица измерения: 1/100 от полутона для максимальной по высоте точки огибающей. Диапазоны изменений: от –1200 до 1200 и от –2400 до 2400.
Генератор To Filter Cutoff определяет степень влияния текущего значения огибающей на частоту среза фильтра. Единица измерения: 1/100 от полутона для максимальной по высоте точки огибающей. Диапазоны значений: от –3600 до 3600 и от –7200 до 7200.
C генераторами Keynum To Hold и Keynum To Decay вы уже знакомы по работе с полем Volume Envelope.

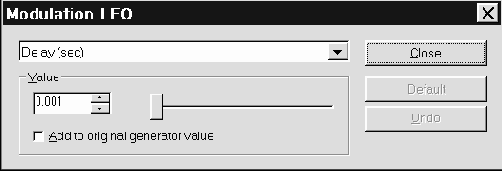

Modulation lfo — низкочастотная модуляция
Используя генераторы поля Modulation LFO, вы можете реализовать такие эффекты, как вибрато, “Вау-вау” и тремоло. Для этого используется всего один низкочастотный генератор (LFO). Это значит, что при одновременной реализации эффектов, частота звука, амплитуда и частота среза фильтра будут изменяться синхронно.Щелкните по первому генератору этого поля — Delay (задержка). Появится окно, изображенное на рис. 3.39.
Рис. 3.39. Генератор задержки при модуляции низкочастотным сигналом
С назначением опций подобных окон диалога вы уже знакомы, поэтому не будем попусту отнимать у вас время и перейдем к главному.
С помощью генератора Delay можно задать интервал времени, спустя который после нажатия MIDI-клавиши начнется генерация синусоиды низкой частоты. Единицы измерения: секунды или X-times. Диапазоны изменения: от 0,001 до 10 и от 0,01 до 100.
Frequency— частота колебаний. Единицы измерений: герцы или X-times. Диапазоны изменений: от 0,001 до 10,71 или от 0,01 до 100.
To Pitch — степень влияния на высоту тона (вибрато). Единица измерения: 1/100 полутона. Диапазоны изменений: от –1200 до 1200 или от –2400 до 2400.
To Filter — степень влияния на частоту среза фильтра (“Вау-вау”). Единица измерения: 1/100 полутона. Диапазоны изменений: от –3600 до 3600 или от –7200 до 7200.
To Volume — степень влияния на громкость (тремоло). Единица измерения: децибел. Диапазоны изменений: от –12 до 12 или от –24 до 24.
Мультисэмплинг
Мультисэмплинг (Multi-Sampling) — это технология, которая позволяет “привязать” сэмплы к отдельным клавишам, или к группам клавиш MIDI-клавиатуры. Суть данной технологии можно пояснить графически так, как это сделано на рис. 3.5. Как вы увидите в дальнейшем, именно такая форма графического представления областей действия сэмплов используется в Vienna SoundFont Studio 2.1, впрочем, как и во многих других редакторах инструментов.

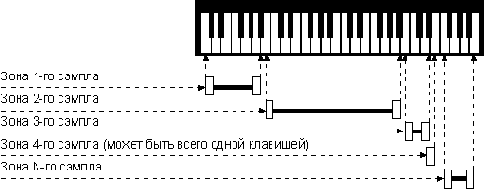

Рис. 3.5. Мультисэмплинг. Пример размещения зон действия сэмплов
Что же скрывается за сухим определением мультисэмплинга? Ни много ни мало, а возможность сэмплера звучать не хуже любого “живого” инструмента. В принципе, для создания инструмента можно обойтись всего одним-двумя сэмплами. Но при этом звучание инструмента будет далеко не идеальным. У реальных инструментов тембр зависит от высоты звука. Выражаясь научно, спектральная характеристика звука будет изменять свою форму в зависимости от частоты. Например, у фортепиано тембр звука каждой из клавиш будет хоть немного, но все-таки отличаться даже от своих ближайших клавиш-соседей, не говоря уже о клавишах, расположенных предельно далеко друг от друга — в начале и в конце клавиатуры.
В принципе, можно записать звучание музыкального инструмента для каждой ноты, а полученные сэмплы привязать к каждой из клавиш MIDI-клавиатуры. Но в этом случае для размещения звукового банка потребуется несколько мегабайт памяти, которой всегда не хватает.
Существует компромиссный вариант: записать сэмплы для групп клавиш, выбранных так, чтобы в пределах каждой из них вариации тембра звучания реального инструмента были бы не заметны на слух. Это позволило бы существенно снизить затраты памяти и в тоже время получить вполне качественный, близкий к живому звук. Так обычно и поступают.
Применение данной технологии позволяет свести на нет одну не очень очевидную, но существенную проблему: для получения разных нот сэмплы воспроизводятся с разной скоростью, при этом изменяется их длина (время звучания сэмпла или период его циклического воспроизведения).
В некоторых очень сложных и дорогих синтезаторах для устранения последствий этого эффекта используются не менее сложные алгоритмы синтеза. Звук представляется в виде маленьких гранул, т. е. сэмпл разбивается на некоторое количество фрагментов, каждый из которых воспроизводится со скоростью, соответствующей заданной ноте. При этом возникают дополнительные издержки: необходимо очень точно соединить отдельные гранулы так, чтобы в местах соединений были не слышны щелчки. Для этого используются специальные алгоритмы интерполяции. Кроме того, при воспроизведении сэмпла со скоростью, существенно ниже той, на которой он был записан, из него пропадают высокочастотные составляющие, присутствующие в любом тембре (даже в басовых инструментах).
Приведем простой пример. Пусть изначально сэмпл был записан для ноты “до” пятой MIDI-октавы (при нумерации октав, начиная с нулевой) с частотой дискретизации 44,1 кГц. Это значит, что для этой ноты спектр звука потенциально может простираться до 44,1/2=22,05 кГц (по теореме Котельникова). Для того чтобы получить ноту “до” четвертой октавы, синтезатор должен воспроизводить этот сэмпл со скоростью в два раза ниже той, на которой он был записан, то есть с частотой дискретизации 22,05 кГц. По теореме Котельникова: 22,05/2=11,025 кГц — максимальная частота звукового сигнала. Это значит, что в спектре сигнала область частотного диапазона размером 11,025 кГц будет отсутствовать, т. е. спектр звука будет ограничен в области высоких частот значением 11,025 кГц.
Для решения задачи генерации высококачественного звука фирма E-mu Systems, Inc. пошла другим (более простым) путем — сэмплы не разбиваются на гранулы, а хранятся в обычном виде. Благодаря технологии мультисэмплинга проблема изменения длины сэмпла с высотой тона решается “в лоб”, хотя это не очень удобно и требует большого объема памяти звуковой карты. Так как же сделать длину сэмплов фиксированной? Еще не догадались? Очень просто! Каждой клавише — по собственному сэмплу! И нажимайте себе на любые клавиши, длительность сэмплов при этом будет оставаться фиксированной.
А если вы не можете позволить себе такой роскоши как, например, 16 мБайт специальной аудиопамяти для SB AWE64? Или может быть на вашей звуковой карте SB32 стоит всего два 30 pin SIMM по 1 Мбайт? Ничего страшного. Этих двух мегабайт вполне хватит для того, чтобы преодолеть трудности с изменением длительности звучания сэмплов. Вот две очень простые рекомендации:
При разработке своих собственных звуковых банков с использованием этих рекомендаций для создания электронных аналогов акустических инструментов вы можете столкнуться с проблемами. В домашних условиях попытка создать свой собственный качественный инструмент, например записать звучание акустической гитары, вряд ли увенчается успехом. Для таких целей нужны лаборатории, оснащенные специальным оборудованием. Поэтому в качестве “стандартных” инструментов все-таки лучше использовать звуковые банки, созданные специалистами фирмы E-mu Systems, Inc. И если есть такая возможность, постарайтесь установить на звуковую карту побольше памяти: чем ее больше, тем естественнее будут звучать голоса инструментов (при условии использования фирменных банков, рассчитанных на тот объем памяти, который установлен на вашей звуковой карте). А место для ваших собственных инструментов еще найдется. Например, если на звуковой карте установлено 8 Мбайт памяти, то при загрузке GM-банка фирмы E-mu объемом 8 Мбайт у вас еще останется около 1 Мбайт свободной звуковой памяти.
Существует еще одна важная особенность мультисэмплинга. Связав сэмплы различных инструментов (при этом можно использовать не только свои собственные сэмплы, но и фирменные) с различными группами клавиш, можно получить одновременно несколько инструментов на одной MIDI-клавиатуре, например, для левой руки — контрабас, для правой — флейту.Это значит, что вы можете управлять по одному MIDI-каналу несколькими инструментами одновременно. Правда при этом сузятся диапазоны звучания этих инструментов, ведь MIDI-клавиш всего 128. Но, как вы уже знаете из приведенной выше рекомендации, этого должно хватить. Тем более что для управления компьютерными аналогами “живых” инструментов, такими как, например, фортепиано, используется далеко не все 128 MIDI-клавиш. Может и не придется ограничивать диапазон звучания инструмента.
Музыкальные инструменты (условные контрабас и флейту) можно заменить на спецэффекты, например на различные фразы, произнесенные человеком, звуки различных природных и технических объектов. Именно так и поступил автор некогда очень популярной композиции “Даду-даду”.
Music — исполнение мелодии
Возможность превращения практически любого звука в музыкальный — как бы вам это понравилось? Допустим, вы совершенно не умеете петь и у вас нет ни слуха ни голоса, но известна мелодия (имеются ноты). Попробуете напеть хотя бы как получится, запишите свой голос с помощью звуковой карты и с воспользовавшись специальной программой обработки прослушайте результат: какой-то певец поет песню. Хорошо поет, не то что вы... Как ни странно, этот певец поет вашим голосом, но только... “правильным". Даже не какой-то певец, а вы сами поете, хотя раньше вам это никогда не удавалось! И это не фантастика. Это реальные компьютерные технологии XX века.Итак, специальная функция Cool Edit — Music (рис. 2.49). Окно диалога Making Music (создание музыки) позволяет, используя выделенный фрагмент сэмпла, создать мелодию на его основе. Делается это очень просто. При помощи мыши берете нотные знаки и помещаете их на нотные линейки. Если потребуется записать аккорд, то нужно выбрать его тип в группе Chord Type, а сам значок аккорда взять там же, где все остальные ноты. Символ аккорда — самый последний из значков. Темп (Tempo), тональность (Key), и октаву (Octave) следует выбирать по вкусу. Прежде чем нажать кнопку OK, заставляя тем самым компьютер длительное время заниматься выполнением арифметических задач, можно оперативно прослушать будущую музыку в исполнении какого-либо MIDI-инструмента. Для этого в поле MIDI Quick Preview задайте номер пресета GM (номер инструмента) и нажмите кнопку Listen (слушать).

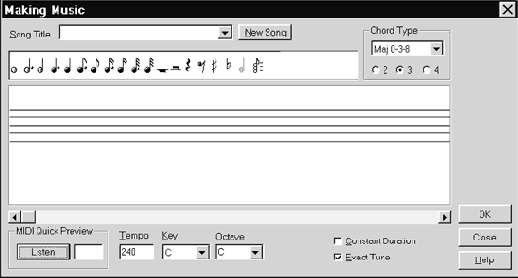

Рис. 2.49. Создание мелодии на основе сэмпла
Мы не рассмотрели еще две опции. С помощью опции Exact Tune включается автоматическая настройка (если сэмпл содержит фальшивую ноту, то программа это исправит). При включении опции Constant Duration вычисления будут выполняться дольше, но зато длительности всех нот будут “правильными". В противном случае, длительности нот могут оказаться короче, чем должны быть. Для того чтобы понять причину этого, нужно знать (или хотя бы догадываться) о том, как работает функция Making Music. А работает она по принципу сэмплера: воспроизводит звуки нот с разной скоростью, получая при этом различную высоту тона. Чем быстрее воспроизводится сэмпл, тем скорее он закончится, и нота оборвется раньше, чем положено. Опция Constant Duration не дает сэмплу завершиться раньше времени.
Неочевидные возможности awe
В этом разделе вы познакомитесь с теми возможностями звуковых карт на базе EMU8000, о которых практически ничего не говорится в документации, поставляемой вместе с ними.Данный раздел будет полезен не только владельцам звуковых карт семейства AWE, но и обладателям любых современных MIDI-инструментов, поддерживающих стандарты, о которых речь пойдет ниже.
Возможно, что в руководстве пользователя звуковой карты в таблице MIDI Implementation Chart, кроме имен привычных MIDI-манипулятров (Volume, Reverb, Chorus и т.п.), вы встретите такие названия, как Data entry, NRPN LSB, NRPN MSB, RPN LSB и RPN MSB. Может быть, вы даже попытаетесь отыскать описание этих манипуляторов в руководстве пользователя. Не исключено, что некоторые наши читатели уже экспериментировали с загадочными манипуляторами, но результат исследований оказался отрицательным. Этот раздел поможет вам научиться использовать (и довольно эффективно) закодированные заглавными английскими буквами возможности звуковой карты.
Поскольку речь пойдет о MIDI-сообщениях, применяемых для управления параметрами звука, для повторения примеров, приведенных в книге, потребуется музыкальный редактор (секвенсор). Мы будем использовать Cakewalk Pro Audio 5.0. Об основах работы с этим редактором мы рассказали в нашей предыдущей книге [63]. Следующая версия данной программы — Cakewalk Pro Audio 6.0, содержит встроенные возможности по управлению параметрами звука с помощью (MIDI-манипуляторами RPN и NRPN, наряду с другими, можно управлять из окон Piano Roll или Event List). Но мы выбрали Cakewalk Pro Audio 5.0, не обладающий такими возможностями, специально. Прочитав этот раздел вы научитесь управлять параметрами звука из любого музыкального редактора.
Noise — генерация шума
Иногда возникает необходимость сгенерировать шум. Cool Edit предоставляет такую возможность. Окно диалога генерации шума показано на рис. 2.53. В группе Color (цвет) задается параметр, образно названный цветом шума: Brown — коричневый, Pink — розовый или White — белый. Для непосвященного читателя следует пояснить эти “цветовые” термины. Для удобства обозначения характера шума проводится аналогия между светом и звуком. Минимальная частота оптического спектра, воспринимаемого человеческим глазом соответствуют красному цвету (для звука это около 20 Гц), максимальная — фиолетовому цвету (для звука — около 20 кГц).У “коричневого шума спектральная плотность распределена по закону 1/f2, а у “розового” — 1/f, где f — частоты спектральных составляющих. Это означает, что в “коричневом” шуме преобладают низкочастотные (красные) составляющие. В “розовом” шуме тоже больше красного цвета, но на долю остальных спектральных составляющих приходится значительно больше энергии, чем у “коричневого” шума. Звуковой шум, в котором присутствуют все воспринимаемые звуковые частоты в равных пропорциях по аналогии со светом называется белым. На самом деле это идеализация. Истинно белый шум (как и свет) сгенерировать нельзя. Даже солнечный свет не является по-настоящему белым.
Если вас заинтересовала эта информация, то учебник физики расскажет вам об этих и многих других тайнах природы подробнее и на более высоком уровне, чем это можем сделать мы.

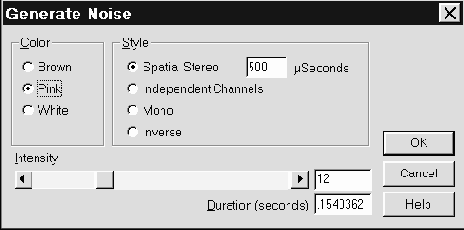

Рис. 2.53. Генерация шума
В группе Style задается способ образования шума.
Spatial Stereo — пространственное стереозвучание. Звук формируется путем смешения трех шумовых компонентов, формируемых из одного генератора шума, выходной сигнал которого задерживается на заданный пользователем промежуток времени. Один источник на звуковой панораме помещается влево, другой — вправо, а третий — посередине. За счет этого создается ощущение пространственности: шумит со всех сторон. Минимальное значение задержки — ноль, шум является монофоническим (сигналы от всех трех источников одинаковы).
Следующий способ генерации шума — Independent Channels. Как следует из названия, используются два независимых генератора шума для каждого стереоканала. Mono — монофонический шум (один генератор шума для стереоканалов). Inverse — используется один генератор шума, но сигнал в левом и правом каналах противоположны по знаку (инвертированы друг относительно друга). У слушателя создается ощущение, что источник шума расположен у него в голове. Мы уже упоминали о таком эффекте в разд. 2.5.1. Intensity — интенсивность шума, Duration — длительность.
Noise reduction — шумоподавление
Следующая команда меню Transform — Noise Reduction (шумоподавление) вызывает одну из самых замечательных (по мнению авторов) функций. Когда вы научитесь пользоваться этим простым и в то же время мощнейшим инструментом, то, возможно, вас посетит чувство уверенности в непобедимости полезного сигнала над шумом. Какой бы зашумленной не была запись, с Cool Edit вам не страшен никакой шум. Может показаться, что Cool Edit умеет подавлять шум без ущерба качества полезного сигнала, не искажая его спектра. Конечно же, это не так. Автор программы — не просто программист, но и замечательный специалист в области технологий обработки звука. Ему удалось создать эффективную технологию шумоподавления с учетом психоакустических особенностей слухового аппарата человека. Искажения при шумоподавлении конечно же есть, но они находятся в тех разумных пределах, когда человек их не замечает.Окно диалога Noise Reduction показан на рис. 2.45.

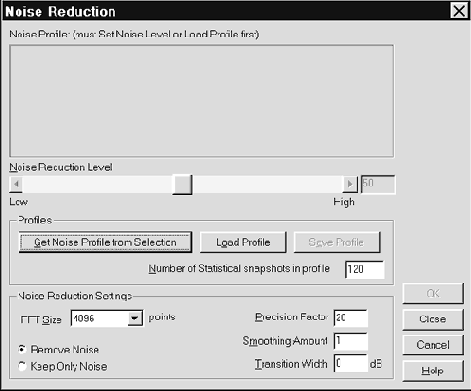

Рис. 2.45. Шумоподавление
Для шумоподавления нужно иметь хотя бы какую-нибудь информацию о шуме. Чем больше его статистических свойств известно, тем эффективнее подавление. Откуда взять эту информацию? Функция Noise Reduction чем-то напоминает сыскную собаку, которой нужен образец запаха. Cool Edit нужен образец шума. Прежде чем вызывать окно шумоподавления, вернитесь в главное окно программы и выделите фрагмент сэмпла, не содержащий полезной информации, но содержащий характерный для этого сэмпла шум (шипение микрофона, фоновые звуки и т. п.). Желательно, чтобы этот фрагмент был подлиннее и программа получила побольше статистической информации о шуме. Теперь вызывайте Noise Reduction. Программа будет считать, что тот фрагмент, который вы ей показали, содержит только шум. Нажмите кнопку Get Noise Profile from Selection. Произойдет сбор информации о шуме (рис. 2.46).

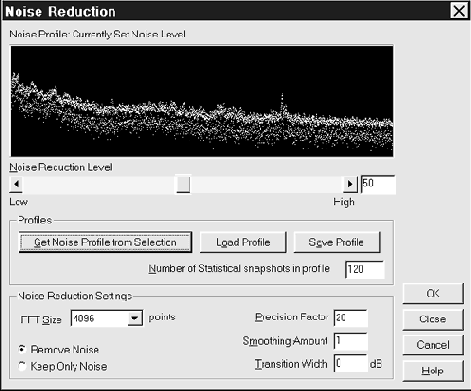

Рис. 2.46. Окно Noise Reduction после сбора информации о шуме
Характеристики шума можно сохранить в файле, воспользовавшись кнопкой Save Profile. Теперь, если в будущем вы захотите очистить от шума сэмпл, который записан в той же шумовой обстановке, что и нынешний, достаточно нажать кнопку Load Profile и загрузить соответствующий файл.
Для создаваемых файлов с данными о шуме можно задать количество выборок (Number of Statistical Snapshots in Profile).
Группа Noise Reduction Settings содержит настройки самой процедуры шумоподавления. Со списком FTT Size вы уже сталкивались. Он содержит объемы выборок для выполнения операции БПФ, используемой при шумоподвлении. Чем больше этот выбранный из списка параметр, тем качественнее будет производиться обработка звука и тем больше времени она займет.
Remove Noise — убрать шум. Keep Only Noise — убрать полезный сигнал и оставить только шум. Абсурдная на первый взгляд опция может пригодиться в самых неожиданных областях. Например, в криминалистике. В одном из сюжетов некогда популярного сериала “Электронные жучки” главные герои обнаруживают местоположение злоумышленника благодаря подобной процедуре. Ведь, выделив фоновый шум, можно догадаться, откуда звонит преступник или прослушать переговоры его сообщников, происходящее в том помещении, откуда производится телефонный звонок. Хотя события в этом фильме происходят в начале XXI века, подобные операции со звуком вы можете производить уже сегодня.
Precision Factor — точность расчета. Чем больше это число, тем лучше. Однако при значении этого параметра 10 и заметного улучшения качества звука не происходит, а время затрачивается значительно больше.
Со значениями параметров Smoothing Amount (уровень сглаживания) и Transition Width (глубина перехода) стоит поэкспериментировать в том случае, если после шумоподавления возникают неприятные эффекты.
Движком Noise Reduction Level задается уровень шумоподавления. При малом значении этого параметра в спектр полезного сигнала не вносится никаких искажений, а шум может подавляться на несколько десятков децибел. Однако не всегда складывается такая шумовая обстановка, может потребоваться и глубокое шумоподавление. При этом спектр сигнала скорее всего исказится, возникнут режущие слух эффекты.
Normalize — нормализация
Последняя команда меню Amplitude — Normalize (нормализация). Она вызывает маленькое окно, изображенное на рис. 2.36.
Рис. 2.36. Нормализация
В поле ввода Normalize to в процентах задается динамический диапазон, который будет иметь сигнал после выполнения операции нормализации. Проценты берутся от максимально возможного динамического диапазона для текущего формата цифрового звука. При 100 % звуковой сигнал на нормализуемом участке обязательно достигнет максимального или минимального кванта. Иногда возникает необходимость производить нормализацию более, чем на 100 %. У вас может возникнуть справедливый вопрос: а не произойдет ли при этом переполнения разрядной сетки и, соответственно, возникновения нелинейных искажений? Конечно произойдет. Но в некоторых случаях это не так уж и страшно. Приведем пример.
Допустим, в сэмпле имеется одна или несколько импульсных помех, амплитуды которых значительно больше амплитуды полезного сигнала. После выполнения 200%-й нормализации полезный сигнал станет значительно громче (чего и хотелось), а щелчки громче стать не смогут по той причине, что громче им становиться некуда из-за ограничения. Правда возникнут дополнительные нелинейные искажения этих помех. Как и от них избавиться? Это другой вопрос. Но главная цель рассмотренного примера достигнута — полезный сигнал стал громким.
Окно диалога нормализации содержит еще две опции. Если опция Normalize L/R Equally включена, то нормализация происходит по следующей схеме. Из двух стереоканалов выбирается канал с сигналом, имеющим максимальную амплитуду. На основании этой информации производится нормализация одновременно двух каналов. После этого сигнал в одном из каналов вряд ли займет максимально возможный динамический диапазон. В этом нет ничего страшного. На то он и стереозвук, чтобы сигналы в разных каналах не были одинаковыми.
Иногда возникает необходимость раздельной нормализации стереоканалов. Например, левый и правый каналы содержат совершенно разные сигналы от разных источников звука. В этом случае было бы полезно отключить опцию Normalize L/R Equally.
С опцией DC Bias Adjust вы уже сталкивались. Это центровка сигнала относительно нулевого уровня, а заодно и подавление низкочастотной составляющей.
Обработка звука и спецэффекты
var type=1;var pth="../../";Р. Петелин, Ю. Петелин "Звуковая студия в PC"
4.4. Обработка звука и спецэффекты
Продолжим рассмотрение примера с записью песни. Предположим, что вы осуществили шумоподавление средствами внешнего звукового редактора и вернули сэмпл песни на исходное место в сонге Cakewalk. Конечно, вполне возможно, что на этом вы решите завершить работу над песней. Но еще не все возможности Cakewalk исчерпаны.
Обработать звук и наложить эффекты вы, в принципе, могли бы с помощью внешнего редактора. Но когда речь идет о синхронизации отдельных слов или фраз песни с музыкальным материалом, то без инструментов обработки звука Cakewalk вам просто не обойтись.

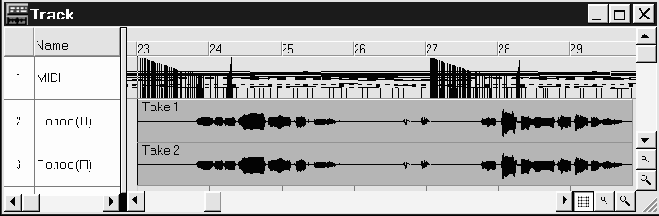

Итак, ваша песня по-прежнему выглядит так, как показано на рис. 4.8. Пока она состоит из двух звуковых сообщений для левого и правого каналов. Выделите их и вызовите окно Audio (командой View>New>Audio или командой всплывающего меню секции клипов Audio). Вид окна Audio показан на рис. 4.9.

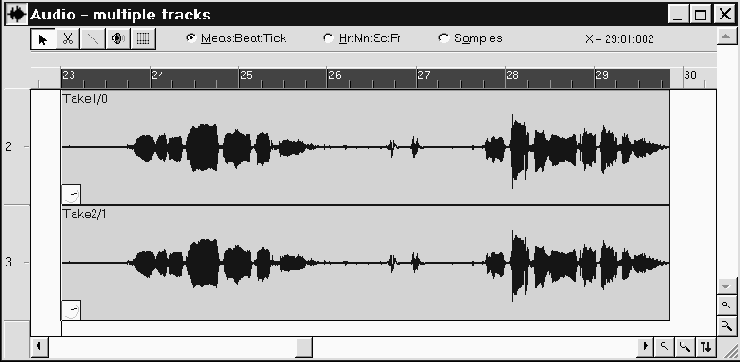

Рис. 4.9. Окно для работы со звуком
В дальнейшем мы будем пользоваться инструментами, расположенными в этом окне, и всплывающим меню, вызываемым нажатием правой кнопки мыши.
Инструменты окна Audio расположены в его левой верхней части. Перечислим их слева направо.
С помощью переключателей можно выбрать единицы измерения времени, в которых будет отградуирована горизонтальная ось: доля:такт:тик, часы:минуты:секунды:кадры или непосредственно в номерах звуковых отсчетов.
Иногда удобнее временно отключить треки с MIDI-сообщениями, чтобы был слышен только звук.
В нашем примере в звуковых сообщениях содержаться всего две фразы — полезный сигнал, который хотелось бы оставить. Все остальные всплески звуковой волны — шумы, которые хотелось бы удалить. Кроме того, было бы удобнее, если бы фразы хранились не в двух сообщениях (для левого и правого каналов), а в четырех (каждая фраза в двух стереосообщениях). Тогда их можно было бы подгонять к музыкальному материалу независимо друг от друга. Убедитесь, что исходные звуковые сообщения были выделены, и выберите команду Remove Silence всплывающего меню. Окно диалога этого инструмента показано на рис. 4.10.

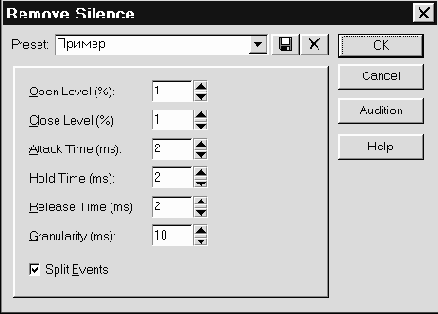

Рис. 4.10. Удаление тишины
Remove Silence означает удаление тишины. Эта команда предназначена для выявления участков цифрового звука, на которых громкость (амплитуда звука) ниже заданного порога. Звуковая информация на этих участках заменяется абсолютной тишиной. Функция полезна для удаления участков звука, которые не содержат полезной информации, разбиения продолжительных сообщений, содержащих тишину, на отдельные более короткие фрагменты, полностью заполненные звуком.
Есть одна важная деталь: чем отличается “тишина” от “абсолютной тишины”? Понятие “тишина” (в данном случае) означает отсутствие в анализируемом аудиосообщении полезного сигнала, но не отсутствие шумов, которые, конечно, можно подавить, отфильтровать, но нельзя полностью исключить. “Абсолютная тишина” — значение сигнала равно нулю: нет ни полезного звука, ни шума.
Не забывайте, даже если полезного звука нет, а есть только тихое шипение (что само по себе плохо) — расходуется память, килобайты памяти, необходимой для регистрации этого шипения, набегают и набегают, складываются в мегабайты; пара десятков минут — и звуковую информацию уже удобнее измерять в гигабайтах.
Так вот, именно абсолютная тишина Cakewalk — полезнейшее средство экономии памяти компьютера. Программа не тратит дискового пространства (которого всегда не хватает) для запоминания абсолютной тишины.
Устанавливая абсолютную тишину, Cakewalk осуществляет тем самым исключение шума исходного аудиоматериала в паузах, а критерии этого исключения вы задаете сами.
Данная команда так же может быть полезна для коррекции ритма в партиях ударных инструментов, звучание которых записано в виде WAVE-файла.
Функция Remove Silence реализует следующий алгоритм. Представьте себе ключ (выключатель), который может находиться в двух состояниях: в замкнутом (сигнал проходит) и в разомкнутом (сигнал не проходит). Программа выполняет анализ звука: как только уровень сигнала (его амплитуда) превысит порог открывания звукового канала (Open Level), ключ замыкается, звуковая информация проходит. Если уровень сигнала опуститься ниже второго порога — порога закрывания звукового канала (Close Level), ключ опять перейдет в разомкнутое состояние, наступит тишина. Алгоритм, содержащий два порога, позволяет, с одной стороны, надежно отсечь ненужные шумы, а с другой — не приводит к искажению звучания музыкальных инструментов в фазе затухания звука.
Замыкание/размыкание ключа может выполняться по более сложной программе, с использованием задержек после достижения сигналом заданных уровней. Например, когда амплитуда звука станет меньше заданного значения, ключ еще может находиться в замкнутом состоянии определенное время (Release Time). Это, например, может быть необходимо в случае, если надо “пропустить” эхо, которое значительно тише своего источника.
Задержка, называемая Hold Time (время удержания), гарантирует замкнутое состояние ключа в течение заданного времени после того, как он замкнется. Это может быть полезным, когда вы программируете ключ на очень высокие уровни замыкания (Open Level) и размыкания (Close Level). Такая ситуация может возникнуть при работе с громкими звуками (например, со звуками ударных инструментов).
Осталось рассмотреть последний вид задержки — Attack Time. Однако назвать эту величину задержкой можно только с большой натяжкой. Вектор этой задержки направлен в сторону, противоположную вектору времени. Может ли такое быть? Конечно! Ведь не зря многие считают возможности ПК безграничными. Итак, в поле Attack Time вы указываете программе некоторый интервал времени.
Компьютер анализирует звуковые данные на предмет наличия резкого (или не очень) возрастания уровня сигнала и замыкает наш воображаемый ключ заранее, так, чтобы фаза атаки звука была слышна целиком. Это самое “заранее” как раз и определяется величиной Attack Time. Наиболее часто эта задержка используется при работе с вокальным материалом и человеческой речью (чтобы не пропадали начальные звуки слов).
Последняя величина — Granularity, определяет разрешающую способность ключа по времени, а, следовательно, и его чувствительность к изменению громкости. Если в поле Granularity задано маленькое значение, то ключ будет реагировать даже на кратковременные скачки уровня сигнала.
Если удастся достигнуть необходимого компромисса между значениями различных параметров рассматриваемой функции, то можно получить звук очень высокого качества.
Последний орган управления окна Remove Silence — Split Events, предназначен для установления режима, при котором будет происходить разделение одного звукового фрагмента на несколько частей, причем точки деления будут определяться позициями, в которых “сработает” наш воображаемый ключ.
Параметры в окне Remove Silence нужно подбирать опытным путем. Значения их, заданные нами, вы уже видели на рис. 4.10, а результат применения Remove Silence показан на рис. 4.11. Вместо двух звуковых сообщений получилось целое множество. Внимательно прослушайте результат своих действий: некоторые сообщения не содержат ничего, кроме всплесков шума. Выделите их мышью и удалите, нажав клавишу

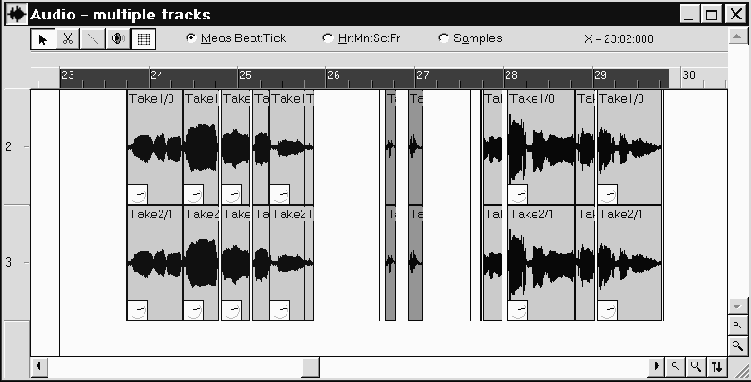

Рис. 4.11. Результат удаления тишины

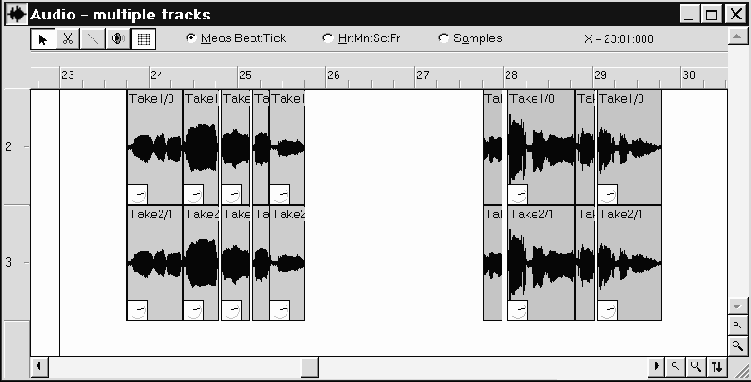

Рис. 4.12. Удалены сообщения, содержащие всплески шума
Рис. 4.13. Каждая фраза хранится в двух сообщениях для левого и правого каналов
Теперь перед вами материал, с которым можно работать. Если какая-то из фраз песни спета немного раньше или позже, чем положено, то самое время устранить эту очень маленькую погрешность. Выделите сообщения, относящиеся к фразе, спетой не вовремя, и с помощью мыши переместите их на новое место (правее — значит позже, левее — раньше). Прослушайте результат. Не совсем то, что хотелось? Попробуйте еще.
Сам по себе человеческий голос звучит в несколько суховато. Такое ощущение складывается из-за того, что мы привыкли к различным эффектам, без которых невозможна современная музыка... Да и классическая тоже. Просто раньше такие эффекты, как, например, реверберация можно было создать только естественным путем: помещения для исполнения музыки планировались особым образом и каждому из них был присущ свой специфический эффект — своя акустика. У вас ведь нет возможности построить свое здание, но зато есть компьютер.
Раз уж мы упомянули реверберацию, то именно на примере этого эффекта и проиллюстрируем возможности Cakewalk по обработке звука. Попробуем наложить этот эффект на вторую фразу в нашей песне. Выделите соответствующие звуковые сообщения и вызовите всплывающее меню. В нем выберите команду Active Movie>CFX Reverb. Окно диалога для задания параметров реверберации показано на рис. 4.14.

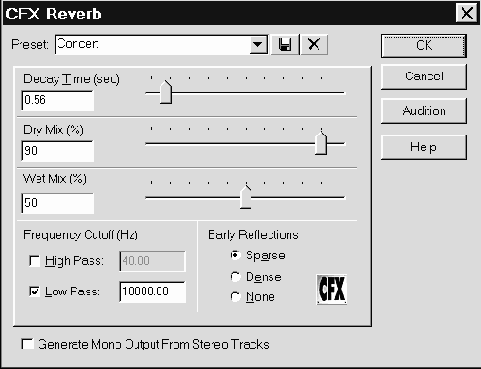

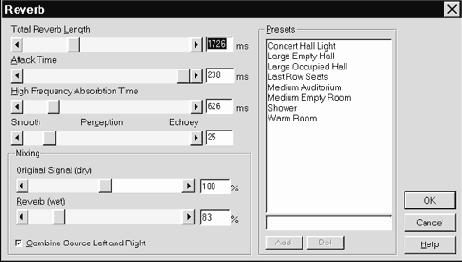

Рис. 4.14. Наложение реверберации
В списке Preset вы обнаружите множество предустановок для моделирования реверберации в различных помещениях. Мы выбрали концертный зал.
Прослушав результат наложения реверберации, вы можете разочароваться. Если исходный сэмпл был монофоническим (одинаковые сигналы в левом и правом каналах), то и реверберация окажется монофонической — Cakewalk обработает левый и правый каналы одинаково. А ведь для того, чтобы реверберация была стереофонической, нужно обрабатывать левый и правый каналы немного по-разному.
Cool Edit, например, так и делает. Но выход есть. Попробуйте обработать сообщения для левого и правого каналов способами, хотя бы немного отличающимися друг от друга, например измените в одном из каналов параметры реверберации. Если же исходный сэмпл стереофонический (сигналы в стереоканалах отличаются друг от друга), то Cakewalk обработает левый и правый каналы по отдельности, но, опять таки, одинаковыми способами. Ощущения присутствия в концертном зале не возникнет. Реверберация будет звучать очень неестественно из-за того, что отсутствует взаимопроникновение сигналов левого и правого каналов друг в друга. И от этого недостатка можно избавиться (хотя и не до конца).
В окне реверберации, как и в окнах всех других эффектов, вызываемых командой Active Movie всплывающего меню, можно включить опцию Generate Mono Output From Stereo Tracks. Реверберированные сигналы левого и правого каналов будут как бы складываться, а результат сложения будет в равной пропорции подмешиваться к исходным левому и правому сигналам.
Реверберация окажется монофонической, даже если исходный сэмпл стереофонический. Для наложения эффектов на звуковые сообщения самым лучшим выходом было бы использование внешнего звукового редактора, а еще лучше, звуковой карты, способной в реальном времени обрабатывать звук и накладывать на него эффекты.
Мы не будем рассматривать все эффекты, вызываемые командой Active Movie всплывающего меню. Просто перечислим их.
Прежде чем применять любой из этих эффектов к звуковым сообщениям, с помощью кнопки Audition можно прослушать будущий результат. Если он вас не устроит, можно попробовать изменить параметры эффекта или дать отмену, нажав кнопку Cancel.
С назначением команд Active Move, Combine, Delete и Remove Silence всплывающего меню вы уже познакомились. Теперь рассмотрим остальные команды.
Split — вызывает окно Split selected audio events, с помощью которого задается точка расщепления выделенных звуковых сообщений.
Extract Timing — с помощью этой команды можно получить информацию о ритме в звуковом сообщении, выделяя в нем резкие изменения амплитуды, характерные для ударных инструментов. Эту информацию можно использовать, например, для подстройки темпа.
Pitch Detection — конвертация оцифрованного живого звука в последовательность MIDI-команд (генерация нот и команд положения колеса изменения тона).

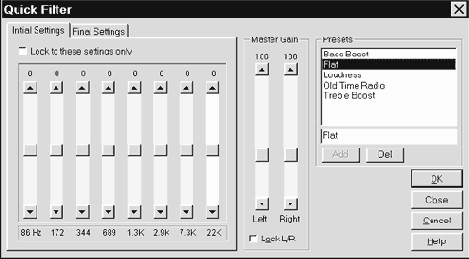

Graphic EQ — графический эквалайзер.
Parametric EQ — параметрический эквалайзер.
3Db Louder — усиление звука на 3 дБ.
3Db Quieter — ослабление звука на 3 дБ.
Normalize — нормализация.
Fade/Envelope — плавное изменение громкости, наложение огибающей амплитуды.
Crossfade — взаимное проникновение двух звуковых сообщений друг в друга. Обрабатываемые звуковые сообщения должны перекрываться друг с другом во времени. С помощью этого инструмента можно нарисовать амплитудную огибающую для одного звукового сообщения, а огибающая для другого окажется симметричной. То есть, чем громче звучит один источник звука, тем тише — другой.
Reverse — реверс. Звук будет воспроизводиться “задом наперед”.
Event Properties — свойства сообщения. В соответствующем окне диалога можно посмотреть и изменить такие параметры, как время начала воспроизведения, громкость, название сэмпла.
До сих пор мы рассматривали эффекты, получаемые путем расчетов в процессе редактирования, однако у вас есть возможность использовать эффекты реального времени, даже если в вашем ПК установлена самая обыкновенная звуковая карта. Для создания эффектов в реальном времени Cakewalk использует программный продукт Microsoft ActiveMovie, с помощью которого вы можете накладывать эффекты на звуковые треки и изменять параметры этих эффектов непосредственно в процессе воспроизведения. С помощью команды View>Effects вызовите окно, показанное на рис. 4.15.

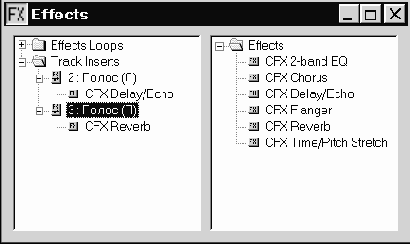

Рис. 4.15. Эффекты реального времени
В левом поле этого окна расположена структура треков, содержащих звуковые сообщения и структура эффектов, наложенных на эти треки. В правом поле окна Effects расположены доступные эффекты.Чтобы наложить на звуковой трек эффект, с помощью мыши выберите его в правой части окна, перетащите в левую на любой трек. Именно по такой технологии мы наложили на один трек задержку, а на другой — реверберацию. Чтобы изменить параметры эффектов, наложенных на звуковые треки, щелкните по ним два раза мышью, а затем в появившемся окне измените интересующие вас параметры. Параметры эффектов можно изменять непосредственно в процессе воспроизведения. На каждый из звуковых треков можно накладывать несколько эффектов одновременно.
Хотя громкость и панораму звуковых сообщений нельзя причислить к эффектам, однако эти параметры тоже можно изменять в реальном времени. Делается это точно так же, как и при изменении аналогичных параметров для MIDI-сообщений с помощью микшера.
Далее
Содержание
bottom();
Окно диалога convert sample type
Рис. 2.14. Окно диалога Convert Sample Type (конвертирование типа сэмпла)В отличие от предыдущей команды, эта команда никак не влияет ни на длительность звучания сэмпла, ни на высоту звука. Единственное, что может измениться (хотя и не всегда), так это качество записи, причем, если оно и изменится, то только в худшую сторону. Сейчас вы поймете почему.
В группе Sample Rate можно задать новую частоту дискретизации для звуковых данных. Если задать ее ниже, чем частота, с которой производилась запись, то сузится частотный диапазон звукового сигнала (пропадут верхние частоты). При изменении частоты дискретизации звуковые отсчеты будут определенным образом пересчитываться. Точность вычислений можно задать при помощи движка, который расположен под списком частот (Low низкая точность, High высокая). Чем выше точность, тем больше времени потребуется на преобразование сэмпла.
Положение выключателя Pre/Post Filter определяет, следует ли производить специальную фильтрацию звука перед (Pre) понижением частоты дискретизации или после (Post) ее повышения. Данная фильтрация позволяет избежать побочных эффектов при изменении частоты дискретизации.
В группе Channels можно выбрать количество каналов. Если преобразуемый сэмпл имеет формат стерео, а вам требуется моно, то программа произведет смешивание сигналов левого и правого каналов. Пропорции такого “коктейля” задаются в полях Left Mix и Right Mix. По умолчанию смешивание будет осуществляться соотношение “пятьдесят на пятьдесят”. Если вы хотите оставить звук только из одного канала (например, правого), то произведите следующие установки: Left Mix 0 %, Right Mix 100 %. При задании пропорций (громкостей), с которыми будут смешиваться каналы, нужно проявлять некоторую осторожность. Может оказаться, что новый монофонический сэмпл будет звучать значительно громче своего стереофонического “родителя”. Это может привести к нелинейным искажениям. Такая ситуация может возникнуть, например, если задать Left Mix 100 %, Right Mix 100 %.
Громкость сэмпла может увеличиться в два раза, что приведет к превышению амплитуды сигнала им верхней границы динамического диапазона звуковой карты.
В группе Resolution задается разрешающая способность: 8 или 16 бит. При переходе от 16-битного формата к 8-битному становится доступной группа Dither (добавочный псевдослучайный сигнал для уменьшения нежелательных эффектов процесса квантования). Дело в том, что при низкой разрешающей способности цифрового звука (это как раз относится к 8-битному формату) и слабом уровне сигнала (значения отсчетов изменяются в пределах нескольких квантов от уровня 127) появляется неприятный эффект похрустывания. Этот эффект вызван тем, что уровень сигнала сопоставим с уровнем шума квантования, от которого невозможно избавится и практически, и теоретически. Однако существуют некоторые особенности человеческого слухового аппарата, которые позволяют замаскировать эффект похрустывания ценой сравнительно небольших потерь. А делается это так. Прежде чем производить переход от 16-битного представления к 8-битному, к полезному сигналу подмешивается слабый случайный шум. А затем от каждого отсчета 16-битного сигнала отбрасывается младший байт (это и есть переход от 16-и бит к 8-и битам). Благодаря наличию подмешанного шума, эффект похрустывания пропадает, а сам шум воспринимается значительно спокойнее, чем похрустывание. Человечек привыкает к постоянному равномерному шуму и перестает обращать на него внимание. Глубина случайного шума в битах (или его интенсивность) задается в поле Dither Depth (bits). Здесь речь идет о битах будущего восьмиразрядного цифрового звукового сигнала. Конкретное значение глубины шума подбирается на слух для конкретного сэмпла: попробуйте одно значение, не понравится отмените операцию и попробуйте другое и т. д. Но как показал наш собственный опыт, оптимальная глубина шума варьируется в пределах от 0,01 до 0,5. Это достаточно слабый уровень шума, который не будет раздражать слушателя.
Ниже поля Dither Depth (bits) расположен список, в котором можно выбрать несколько моделей шума.Какая из них подходит лучше решать вам.
Все настройки, произведенные в окне Convert Sample Type, можно сохранить в виде файла. В группе Sample Rate Conversion Presets имеется список предустановок (на нашем рис. 2.14 он пуст). Правее списка расположена кнопка Save As, с помощью которой можно сохранить все настройки в окне под любым именем, которое в последствии попадет в список предустановок. Кнопка Delete позволяет удалять элементы этого списка.
Далее
Содержание
bottom();
Окно диалога mix paste
Рис. 2.13. Окно диалога Mix PasteВ группе Volume (громкость) расположены органы управления громкостью вставляемого материала для левого L и правого R каналов. Уровень громкости задается в процентах (по умолчанию 100 %). Установить его можно при помощи движков или численно. Если активизировать выключатель Lock Left/Right, то изменять громкость можно будет для обоих стереоканалов одновременно. Выключатели Invert позволяют произвести инверсию перед вставкой. У слова “инверсия” очень много значений. В данном случае оно означает умножение каждого из отсчетов на —1.
В левой нижней части окна вы можете выбрать способ вставки:
Выключатель Crossfade предназначен для установки режима сглаживания, который часто бывает очень полезен. Речь идет вот о чем. Когда вы помечаете блок звуковых данных, то значения сигнала на концах этого блока не обязательно будут равны нулю, что в дальнейшем может вызывать неприятные щелчки при воспроизведении материала, вставленного из буфера обмена. От этих щелчков нужно как-то избавляться, что и делается при помощи рассматриваемого режима. Если более детально углубиться в его сущность, то окажется, что при сглаживании программа не просто вставляет звуковой блок в сэмпл, а делает это “разумно". Она управляет его громкостью: в начале блока громкость плавно возрастает от 0 до 100 %, а за некоторое время до окончания блока громкость начинает плавно убывать снова до 0. Время изменения громкости, задаваемое в расположенном справа от выключателя поле, очень мало (порядка десятка миллисекунд), поэтому слушатель не заметит никакого подвоха. Такими свойствами обладает не только рассматриваемая программа, но и профессианальная студийная аппаратура.
В противном случае, в аудиозаписях, и теле- и радиопередачах постоянно прослушивались бы щелчки, сопровождающие коммутацию сигнала.
Другая группа переключателей позволяет выбирать источник вставляемого блока.
Если вы решили вставить данные из файла (и выбрали соответствующий переключатель), то далее нужно выбрать интересующий вас файл, нажав на кнопку Select File. Если этого не сделать, то вставка будет осуществляться из буфера обмена, несмотря на то, что выбран переключатель From File.
Выключатель Loop Paste позволяет осуществлять вставку несколько раз подряд (количество раз задается в поле, расположенном справа от кнопки).
После того как все параметры будут заданы, нажмите кнопку OK или клавишу
Следующая команда Delete Selection (
Команда Trim (
Командой Select Entire Wave (
Команда Zero Cross Adjust (
Команда Adjust Sample Rate позволяет изменить частоту дискретизации. При этом откроется окно, в котором вы можете задать новую частоту дискретизации. Например, если первоначально сэмпл был записан с частотой дискретизации 44100 Гц, и вы изменили частоту на значение 22050 Гц, то при воспроизведении тон звука будет ниже на одну октаву, а длительность фонограммы увеличится в два раза. То есть теперь сэмпл воспроизводится со скоростью в два раза ниже первоначальной. Как вы уже догадались, данная команда не производит никаких преобразований с отсчетами, а просто изменяет информацию о частоте сэмплирования, которая хранится в звуковых файлах.
Выбор команды Convert Sample Type (конвертировать (преобразовать) тип сэмпла) вызывает появление окна диалога, изображенного на рис. 2.14.
Окно generator view — область настроек генераторов
Окно Generator View состоит из шести полей. Настройки генераторов можно изменять только в том случае, если в дереве банка выбран какой-либо объект: сэмпл (из секции инструментов), инструмент или пресет. При этом вы должны понимать смысл двух английских терминов: Value — “содержимое”, в данном случае означает текущее состояние генератора, и Unit — единица измерения, дискретность изменения (квант) параметров генератора.Основные элементы главного окна
После запуска программы главное окно будет выглядеть так, как показано на рис. 2.2.

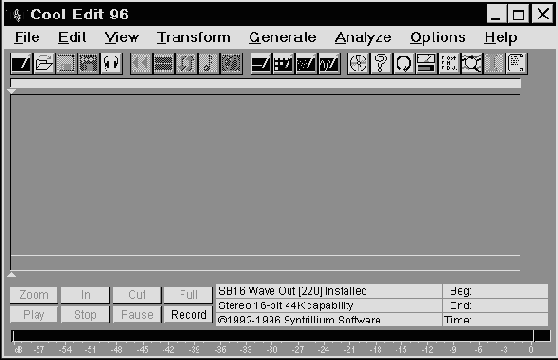

Рис. 2.2. Главное окно программы
В верхней части главного окна расположена панель инструментов, внешний вид и состав которой можно формировать по своему усмотрение: размещать на ней или исключать из нее те или иные инструменты (кнопки, соответствующие пунктам главного меню). Для того чтобы узнать назначение какого-либо инструмента, нужно подвести к нему указатель мыши и оставить его неподвижным на некоторое время (около одной секунды). После этого рядом с инструментом высветится подсказка, содержащая перечень функций, которые он выполняет. Мы не будем подробно останавливаться на назначении инструментов, так как их набор не является постоянным, а сами они и полностью дублируют пункты главного меню.
На рис. 2.2 видна не заполненное никакой информацией рабочее поле. Оно свободно лишь потому, что вы еще не загрузили в память программы звуковой сэмпл. Если считать звуковой файл с диска, или произвести запись звука с любого из доступных звуковых входов звуковой карты, то в этом поле будет отображаться сэмпл. К рассказу о работе с этим полем мы вернемся сразу после того, как в нашем распоряжении окажется сэмпл.
Открытие и закрытие файлов
Команда Open открывает звуковой файл. При этом открывается диалоговое окно Open a Waveform, изображенное на рис. 2.12.

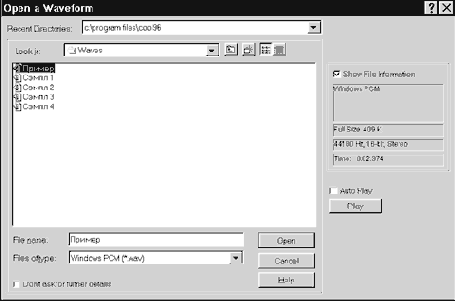

Рис. 2.12. Окно диалога Open a Waveform
Кроме традиционных элементов, это окно содержит дополнительные поля, о которых следует упомянуть. Это список Recent Directories (текущие каталоги (или папки)), переключатель Show File Information (показать информацию о формате звукового файла).
Если установить переключатель Auto Play в активное состояние, то при выделении доступных звуковых файлов они будут воспроизводиться. Прослушать доступный файл можно, нажав кнопку Play, которая при воспроизведении изменяется на кнопку Stop.
Если включить переключатель Don't ask for further details, то вы будете избавлены от лишних вопросов о формате файла, которые могут последовать после нажатия кнопки Open (открыть). Но это только в том случае, если вы хотите загрузить звуковой файл какого-либо экзотического формата (самый привычный формат — *.WAV). Возможные вопросы будут касаться частоты дискретизации, разрешаюшей способности, способах звуковой компрессии и т. п. Дело в том, что звуковые файлы, хранимые в некоторых форматах, не содержат информации, например, о том, c какой частотой дискретизации был записан звук.
В поле Files of type задается тип звукового файла (по умолчанию *.WAV). Cool Edit умеет работать с различными форматами звукового файла (всего около десятка), в том числе и с теми, которые используются на других платформах (например, на компьютерах Amiga, Mac). Но мы с вами работаем на платформе, называемой PC (IBM-совместимый компьютер), поэтому не будем углубляться в особенности “чужих” для нас форматов звуковых данных. Приведем пример лишь самого экзотического, на наш взгляд, формата, с которым может работать Cool Edit.
Звуковые данные можно хранить в обыкновенном текстовом файле с расширением *.TXT. Каждый отсчет представляется десятичным числом. Данные разных звуковых каналов отделяются друг от друга табуляцией. Каждый последующий отсчет (пара стереоотсчетов) отделяется от предыдущего отсчета (или пары) невидимым символом возврата каретки, то есть при помощи нажатия на клавишу
В начале файла записывается служебная информация. В начале каждой строки следуют: ключевое слово, двоеточие, символ табуляции. После них — значение параметра (число или слово). Примером такого файла может служить следующая запись:
SAMPLES: 31
BITSPERSAMPLE: 16
CHANNELS: 2
SAMPLERATE: 44100
NORMALIZED: FALSE
246 246
-242 -242
-725 -725
-1180 -1180
-1617 -1617
-2057 -2057
-2495 -2495
-2901 -2901
...
Запись в первой строке (ключевое слово SAMPLES) означает, что файл содержит 31 отсчет, во второй строке (BITSPERSAMPLE) содержится информация о разрядности звуковых отсчетов, в третьей строке (CHANNELS) — количество каналов, в четвертой (SAMPLERATE) — частота сэмплирования. В последней служебной строке храниться информация о том, применена ли к звуковым данным нормализация в диапазоне значений от –1,0 до 1,0 (TRUE — да, FALSE — нет). Приведем пример текстового файла, хранящего уже описанный сэмпл, но на этот раз с включенной нормализацией.
SAMPLES: 31
BITSPERSAMPLE: 16
CHANNELS: 2
SAMPLERATE: 44100
NORMALIZED: TRUE
0.00750732 0.00750732
-0.00738525 -0.00738525
-0.0221252 -0.0221252
-0.0360107 -0.0360107
-0.0493469 -0.0493469
-0.0627747 -0.0627747
-0.0761414 -0.0761414
-0.0885315 -0.0885315
-0.0993958 -0.0993958
...
Как видно из примера, значения звуковых отсчетов действительно не выходят за границы диапазона -1,0...1,0. Опция нормализации в данном случае не влияет на качество звучания, она нужна только для различного представления звуковых данных.
Имейте в виду, что описанный формат представления звуковых данных очень некомпактен. Текстовый файл со звуковыми данными будет занимать на диске примерно в десять раз больше места, чем традиционный WAV-файл. Для чего же нужна такая форма представления звуковой информации? Один из возможных примеров использования текстового формата — перенос звуковых данных между звуковым редактором и программами, не умеющими работать со звуком. Возникает вопрос: а зачем тогда загружать в такие программы звуковые сэмплы? Например, для того, чтобы произвести анализ звука при помощи математических программ, большинство из которых умеют считывать массивы чисел из текстовых файлов.
Заметим, что программа Cool Edit умеет загружать один за другим сразу несколько звуковых файлов, превращая их в один большой сэмпл. Для этого в окне Open File нужно пометить все интересующие вас файлы и нажать кнопку Open.
Наверное, теперь следует рассказать о том, как можно пометить сразу несколько файлов. Это делается очень просто. Выделите мышью файл из числа тех, которые вы собираетесь загружать. Теперь нажмите клавишу
Следующая команда — Open As (открыть как) аналогична предыдущей, за исключением того, что звуковые данные, хранящиеся в выбранном файле, можно конвертировать в другой формат (задать новую частоту сэмплирования, разрядность и количество каналов) непосредственно перед загрузкой сэмпла в программу. После выбора одного или нескольких файлов в окне Open As появится диалоговое окно, аналогичное изображенному на рис. 2.4, только называться оно будет не New Waveform, а Open File(s) As. С его помощью вы можете задать новый формат загружаемого сэмпла (или сэмплов).
Команда Open Append аналогична команде Open за исключением того, что при загрузке одного или нескольких сэмплов с диска она не уничтожает звуковые данные, которые уже хранятся в памяти программы, а новые сэмплы добавляются к уже загруженным или записанным.
Команда Revert to Saved (вернуться к сохраненному) бывает полезной в том случае, если вы решили сразу отказаться от всех изменений, внесенных после последнего сохранения звука на диске или после последнего выполнения команд загрузки.Проще говоря, команда Revert to Saved производит загрузку файла с именем, которое отображается в заголовке главного окна.
Команда Close закрывает редактируемый файл. Вернее, она освобождает память программы от редактируемого сэмпла. Программа возвращается в исходное состояние.
Отображение и воспроизведение сэмпла
Итак, вы записали собственный сэмпл. При этом вид главного окна программы изменится. На рабочем окне появится графическое изображение (осциллограмма) сэмпла. Возможный вид стереофонического сэмпла показан на рис. 2.6.

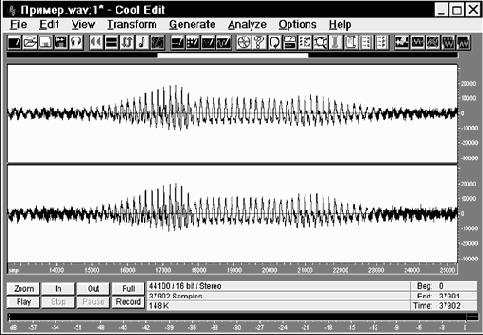

Рис. 2.6. Осциллограмма стереофонического сэмпла
Обратите внимание на то, что сразу по окончании записи записанный фрагмент выделен. Для отображения сэмплов используется координатная плоскость. По горизонтальной оси откладываются единицы времени. Выбор единиц измерения времени предоставляется пользователю, но об этом поговорим позже. На рис. 2.6 временная позиция характеризуется номером отсчета (поэтому так много нулей в числах на горизонтальной оси). Оцифровка вертикальной оси соответствует диапазону значений сигнала. Для 16-битного сигнала этот диапазон ограничен значениями — 32768 и 32767, а для 8-битного — 0 и 255. Часто бывает так, что изображение всего сэмпла не умещается на экране монитора. В окне программы видна только его часть. Для того чтобы ориентироваться в том, какая именно часть сэмпла видна, над его изображением расположена диаграмма, светлый прямоугольник которой обозначает отображаемую область. Ухватившись мышью за этот прямоугольник и перемещая его, можно “перематывать” сэмпл. Если вся диаграмма имеет светлый цвет, значит, что в окне отображается весь сэмпл. Размер прямоугольника относится к размеру всей диаграммы так же, как и длительность отображаемого фрагмента к длительности всего сэмпла. Щелкните два раза мышью по этой диаграмме. Появится диалоговое окно, c помощью которого можно точно задать начало и конец отображаемого фрагмента сэмпла (рис. 2.7).
Рис. 2.7. Начало и конец диапазона отображения сэмпла
Отображаемый фрагмент сэмпла начинается с номера отсчета, заданного в поле From Sample, и заканчивается отсчетом, заданным в поле To Sample.
Существует еще один способ “перемотки” сэмпла. Возьмитесь мышью за горизонтальную линейку с отметками времени. Указатель мыши при этом примет форму руки. Удерживая нажатой левую кнопку мыши, “проматывайте” сэмпл влево или вправо.
При помощи кнопок: Zoom (масштаб), In (увеличить), Out (уменьшить), Full (отображать весь сэмпл) — задается масштаб отображения сэмпла.
В последующей работе вы не сможете обойтись без инструментария для выделения фрагментов сэмпла. Начнем с простого. Допустим, вам понадобилось прослушать фрагмент не с начала, а с какого-то определенного момента. Подведите указатель мыши мыши к этому месту и щелкните по нему один раз. Если сэмпл стереофонический, старайтесь, чтобы по высоте указатель мыши находился около линии, разделяющей левый и правый каналы (не обязательно точно на ней). В этом месте появится вертикальная пунктирная линия (маркер), “прикрепленная” за верхний и нижний концы к главному окну. На примере, который показан на рис. 2.8, эта вертикальная линия находится в позиции 40000 отсчета.
Рис. 2.8. Маркер установлен в позицию 35000 отсчета
Теперь, если вы нажмете кнопку Play (или клавишу
Подведите указатель мыши мыши к позиции, соответствующей началу (или концу) фрагмента и нажмите ее левую кнопку. Не отпуская кнопки, подведите указатель мыши к концу (или началу) фрагмента. Отпустите кнопку. Результат проделанной вами работы будет напоминать картинку, представленную на рис. 2.9. Если потребуется изменить границы выделенной области сэмпла, то совсем не обязательно повторять описанную выше последовательность действий. Как только вы щелкните левой кнопкой мыши по сэмплу, весь труд по выделению звукового фрагмента пропадет. Чтобы этого не произошло, для уточнения границ выделенной области воспользуйтесь правой кнопкой мыши.

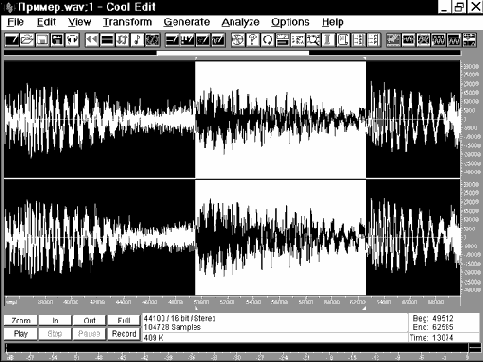

Рис. 2.9. Выделенный фрагмент сэмпла
Итак, вы выделили фрагмент сэмпла.
Если теперь нажать кнопку Play, то воспроизведется только этот выделенный фрагмент. Но выделение фрагмента необходимо не только для того, чтобы его воспроизвести. Программа организованна таким образом, что все операции производятся только над выделенным фрагментом. Обо всех исключениях из этого правила мы вас предупредим.
Содержание информационного поля, расположенного в правой нижней части главного окна, в режиме редактирования будет отличаться от содержания в режиме записи. В поле содержится следующая информация:
Cool Edit позволяет работать отдельно с каждым из стереоканалов. Для этого нужно выделять фрагменты определенным образом. Делается это просто. Подведите указатель мыши мыши не к линии, разделяющей каналы, а к верхней или нижней частям сэмпла (для работы с левым или правым каналами соответственно). Как только вы поместили указатель мыши на нужной высоте, он изменит свой вид: кроме обычной стрелочки появится буква L (Left — левый) или R (Right — правый). После этого вы можете работать со звуковой информацией отдельных каналов точно также, как и с целым сэмплом. На рис. 2.10 показан выделенный фрагмент сэмпла левого канала.

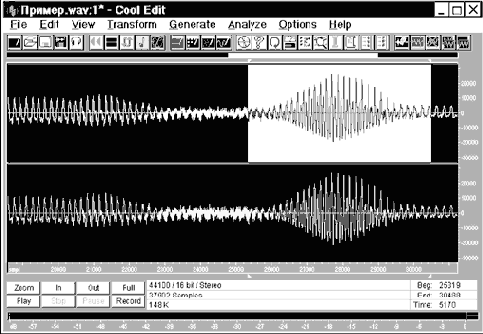

Рис. 2.10. Выделенный фрагмент левого канала
Возможно, вы уже заметили, что при воспроизведении по изображению сэмпла пробегает сплошная вертикальная линия. Эта линия показывает на фонограмме место, воспроизводящееся в данный момент. При определенных условиях (когда отображаемый в окне фрагмент значительно меньше всего сэмпла) отображение воспроизводимого места фонограммы происходит довольно интересным способом.
Вертикальная линия стоит посередине окна, а перемещается само изображение сэмпла.
В главном окне программы можно редактировать сэмпл на уровне отдельных звуковых отсчетов (микроуровне). В некоторых случаях это может быть очень полезно, например, если нужно удалить короткую импульсную помеху (щелчок). Это позволяет вручную нарисовать форму звуковой волны и использовать ее в будущем для создания собственного музыкального инструмента, обладающего уникальным тембром.
Познакомимся с этим режимом редактирования на практике. Чтобы редактировать сэмпл на микроуровне, нужно установить соответствующий масштаб. Нажимая кнопку In, добейтесь того, чтобы отдельные отсчеты были не только видны, но и можно было бы ухватиться за них мышью (указатель мыши примет форму руки, у которой согнуты все пальцы кроме указательного).

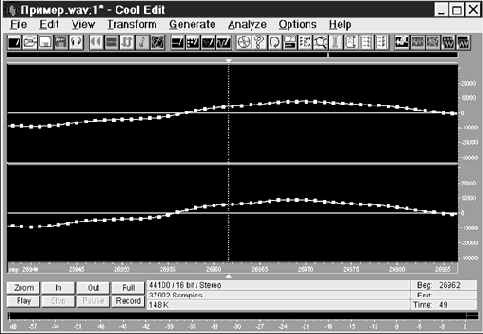

Рис. 2.11. Режим редактирования отдельных звуковых отсчетов
В этом режиме звуковые отсчеты отображаются в виде маленьких квадратиков, которые соединены тонкими линиями (рис. 2.7). Эти линии помогают ориентироваться в том, какую форму будет иметь сигнал, прошедший ЦАП, включая фильтр нижних частот. Вы наверное уже догадались, что за эти квадратики можно ухватить мышью и перетащить их в вертикальном направлении. Именно так и осуществляется редактирование формы сигнала на микроуровне. Вернуться к нормальному масштабу (редактирование на уровне огибающей амплитуды, а не на уровне отдельных отсчетов) можно, неоднократно нажимая кнопку Out или один раз нажав кнопку Full.
Теперь, когда вы освоили основные приемы работы с главным окном программы, можно переходить к изучению работы с главным меню.
Далее
Содержание
bottom();
Percussive pool — секция ударных пресетов
Команда Percussive Pool предназначена для работы с перкуссионными (ударными) пресетами. Работа с ударными пресетами происходит по тому же сценарию, что и с мелодическими. Исключение составляет только то, что для ударных пресетов не нужно задавать номер банка (см. рис. 3.24).

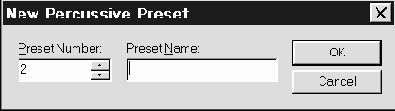

Рис. 3.24. Создание нового ударного пресета
Поскольку наборы ударных инструментов выбираются точно так же, как и пресеты в GM, то при создании ударного пресета нужно задать его номер в поле ввода Preset Number.
Pitch — высота звука
Поле содержит три генератора. Первые два используются для подстройки высоты тона. Ведь высота тона сэмпла может изначально не соответствовать той MIDI-клавише, с которой он связан.Coarse Tune — грубая настройка высоты тона. Единица измерения — полутон (semitones). Существует два наименования единиц измерений и, соответственно, два диапазона изменений настроек, в которых могут находиться генераторы. Первое наименование и первый диапазон — для работы с сэмплом из секции инструментов, второе — для работы с инструментом из секции пресетов. Для данного генератора существует два диапазона изменений параметров: от –120 до 120 и от –240 до 240.
Fine Tune — точная настройка высоты тона. Единица измерения: 1/100 от полутона (cents — цент). Диапазоны изменений: от –99 до 99 и от –198 до 198.
Scale Tune — масштабирование тона. Этот генератор задает уровень, в соответствии с которым изменяется высота тона в зависимости от того, какая из клавиш была нажата. Единица измерения — процент. Ноль означает, что высота тона не будет изменяться, какие бы клавиши вы ни нажимали, 100 — нормальное состояние этого генератора. Если вы, например, нажмете вначале белую, затем ближайшую черную клавишу MIDI-клавиатуры, то высота звука измениться на полутон, то есть так, как это и должно быть.
Теперь, зная назначение генераторов, вы можете попробовать изменить их настройки. Нет ничего проще. Щелкните мышью по интересующему вас генератору, например по Coarse Tune. Появиться окно диалога Pitch, изображенное на рис 3.30. В группе Value задается состояние генератора. Это можно сделать мышью, ухватившись за движок и перетащив его в нужное место. При этом в цифровом поле вы увидите результат своих действий. Установив выключатель Add to original value в активное положение, можно изменять приращения значений параметров генератора относительно его состояния, сохраненного в звуковом банке. При нажатии на кнопку Close окно диалога закрывается. Кнопка Default предназначена для возвращения генератора в состояние по умолчанию. Кнопкой Undo можно отменить последнее изменение.
Рис. 3.30. Грубая настройка высоты тона
Для того чтобы получить доступ к любому другому генератору текущего поля (в данном случае поля Pitch), совсем не обязательно закрывать текущее окно диалога и щелкать мышью по интересующему вас генератору. В верхней части окна расположен ниспадающий список, содержащий названия генераторов и единицы измерения их параметров. С помощью него вы можете выбрать нужный генератор.
Вашему вниманию представляется авторская электронная
Уважаемый читатель!Вашему вниманию представляется авторская электронная версия книги "Звуковая студия в PC" (Петелин Р. Ю., Петелин Ю.В. Звуковая студия в PC. - СПб.: БХВ-Санкт-Петербург, 1998. - 256 с).
Эта книга, как и все остальные наши книги о применении компьютера в музыкальном творчестве, вышла при непосредственном участии Издательской группы "Арлит". Серийное оформление, разработка идей рисунков обложки каждой из книг, изготовление иллюстраций средствами векторной графики, редакторская правка и корректура, подготовка оригинал-макета - все это "Арлит". Мы выражаем благодарность всем сотрудникам Издательской группы "Арлит" и в особенности Сергею Золотареву. Его мы называем крестным отцом наших книг. Именно Сергей несколько лет назад стал тем единственным в книгоиздательском мире человеком, который поверил в перспективность музыкально-компьютерной тематики. Поверил и не ошибся.
Книга неоднократно переиздавалась. Общий тираж книги составил более 15000, что немало для литературы подобного рода. Трижды она попадала в двадцатку хит-парада журнала "Книжный бизнес" по компьютерной тематике. Опубликовано несколько позитивных рецензий в компьютерных журналах.
Книга сыграла свою историческую роль - она была одним из первых в нашей стране изданий, посвященных записи и обработке звука с помощью персонального компьютера. В нескольких музыкальных учебных заведениях, на ряде звукорежиссерских факультетах ее используют в качестве учебного пособия и даже учебника. В нашем архиве хранится учебная программа курса "Музыкальная информатика", содержание которой во многом совпадает с оглавлением книги.
Мы немного обижаемся на пиратов, за то что они стали помещать в сборники программ на CD текст и рисунки из этой книги, забыв почему-то сообщить фамилии ее авторов. Одновременно мы даже слегка гордимся: плохую книгу пираты не стали бы воровать.
С момента ее первого издания прошло очень много времени (с учетом огромной скорости развития компьютерных технологий).
Но, как ни странно, книга еще не утратила своей актуальности и может быть полезна начинающим компьютерным музыкантам. Например, в четвертой главе подробно описывается звуковой элемент сэмплера звуковых карт семейства Creative AWE. Времена AWE уже давно прошли, а на дворе эпоха SB Live! Но в SB Live! этот самый звуковой элемент не претерпел никаких изменений. Практически все то из изложенного, что относится к AWE, будет справедливо и по отношению SB Live! Работа с редактором Vienna SF Studio самой свежей на сегодня версии 2.3 по созданию и редактированию банков SoundFont 2.0 ничем не отличается от работы с версией 2.1 этой программы, описанной в нашей книге.
Во второй главе описывается звуковой редактор Cool Edit 96. Если вы скачаете его современную свободно распространяемую версию Cool Edit 2000, то обнаружите, что изменилось не так уж и много. Конечно, сегодня существует такая мощнейшая версия этого редактора, как Cool Edit Pro, стал доступен новый формат звуковых банков - SoundFont 2.1, появилось множество программных синтезаторов, возможности которых потрясают воображение. Но это все это повод для отдельного разговора. А пока, вы можете вспомнить, какими смешными игрушками были эти программные синтезаторы в 1998 году. Что касается общих принципов звукозаписи, изложенных в первой главе, так на то они и "общие", чтобы не меняться во времени быстро.
Спасибо, за то, что обратились к нашей книге!
Preferences — установки по умолчанию
Команда Preferences открывает окно диалога, изображенное на рис. 3.29.
Рис. 3.29. Установки по умолчанию
В группе Default Key Range устанавливают начало (Lower) и конец (Upper) зоны действия объектов на MIDI-клавиатуре.
Эти настройки будут использоваться при создании объектов. После их создания вы всегда сможете установить зону действия индивидуально для каждого объекта.
Default Velocity Range — зона действия объектов, но теперь не на MIDI-клавиатуре, а в метрике громкостей (скоростей нажатия на MIDI-клавиши).
В группе Options содержатся четыре выключателя. Видимо, именно благодаря наличию этих выключателей в группе Options и получил свое название одноименный пункт главного меню. По крайней мере, других объяснений, так же как и других опций, оправдывающих это название, в меню Options нет. Рассмотрим назначение этих четырех выключателей группы Options.
Preset — работа с пресетами
В этом подменю также заслуживают внимания первые две команды. New Zone — вызывает окно диалога New Preset Zone, назначение опций которого мы уже описали (см. рис. 3.23).Командой Global Zone создается глобальная зона. Назначение этого виртуального объекта точно такое же, как и глобальной зоны на уровне инструментов. Разница заключается в том, что в данном случае этот объект эквивалентен инструменту, в то время как глобальная зона на уровне инструментов эквивалентна сэмплу.
Все остальные команды этого подменю (Cut, Copy, Paste Zone, Delete, Rename) аналогичны командам подменю Instrument, но теперь они распространяются на пресеты.
Preset zone — работа с зонами пресетов
Это подменю содержит команды Cut, Copy, Paste и Delete, которые вам уже хорошо знакомы. В данном случае они распространяются на зоны пресетов (то есть на те инструменты, из которых состоят пресеты).Программирование чувствительности колеса изменения тона
Что же такое RPN? Это аббревиатура от английского словосочетания Registered Parameter Number (номер фиксированного параметра). Спецификация MIDI определяет три таких параметра: RPN 0 — чувствительность манипулятора (колеса) изменения тона (Pitch Wheel), RPN 1 — грубая подстройка высоты тона, RPN 2 — точная настройка высоты тона. Однако звуковые карты семейства AWE поддерживают только один из этих параметров (нулевой). По умолчанию диапазон изменения тона составляет ±2 полутона (или плюс-минус один тон). Положение колеса задается числом от –8192 до 8191.Часто бывает так, что диапазона шириной в 2 тона оказывается не достаточно для реализации эффекта плавного изменения высоты звука. Эта проблема решается довольно просто. Через два манипулятора ввода данных (Data entry LSB и Data entry MSB) устанавливается новое значение RPN 0.
MIDI-протокол предусматривает передачу данных байтами. Некоторые их биты зарезервированы для служебных целей. Если от каждого байта “отщипнуть” по биту, то останутся этакие семибитные “недобайты”, с помощью которых можно передавать числа от 0 до 127 (вспомните о диапазоне возможных значений манипуляторов). Но, например, для программирования чувствительности манипулятора изменения тона диапазона в 128 значений оказывается недостаточно. Поэтому для передачи данных используется два семибитных фрагмента одного большого четырнадцатибитного числа. С помощью него можно передавать числа от 0 до 16383 (или от –8192 до 8191). Младшие 7 бит (Least Significant Bit, LSB — младший байт) передаются через манипулятор 38, старшие 7 бит (Most Significant Bit, MSB — старший байт) передаются через манипулятор 6.
Итак, для изменения чувствительности колеса высоты тона вызовите список MIDI-сообщений из Вашего музыкального редактора. В самом начале списка поместите последовательность MIDI-команд, указанную в табл. 3.1.
Таблица 3.1. MIDI-команды изменения чувствительности колеса высоты тона
Номер MIDI-сообщения | Номер манипулятора (controller) | Название манипулятора | Положение манипулятора (value) | ||||
1 | 101 | RPN MSB | 0 | ||||
2 | 100 | RPN LSB | 0 | ||||
3 | 6 | Data Entry MSB | X | ||||
4 | 38 | Data Entry LSB | Y |
В табл. 3.1 X — число, задающее диапазон высоты звука в полутонах, а Y — число, уточняющее ширину диапазона (точная настройка, заданная в сотых долях полутона — центах). Если нет необходимости задавать диапазон с такой точностью, просто не вводите последнее MIDI-сообщение. Диапазон возможных значений параметров X и Y: от 0 до 127. Чувствительность колеса высоты тона можно задавать индивидуально для каждого MIDI-канала.
На рис. 3.50 показан пример последовательности MIDI-сообщений в окне Event List музыкального редактора Cakewalk.
Рис. 3.50. Пример установки чувствительности колеса высоты тона
В результате выполнения этой последовательности (после нажатия кнопки Play) чувствительность манипулятора высоты тона для первого MIDI-канала будет ±1 октаву (или ±12 полутонов).
Проигрыватель компакт-дисков
Все временные отметки и список фрагментов для воспроизведения сохраняются в WAV-файле. Неизвестно, пригодятся ли вам эти возможности, но в ряде случаев они могут явиться хорошим подспорьем при создании звукового сопровождения некоторых программных продуктов. Поясним это на примере.Возможно, вы слышали про одну старенькую, но очень хорошую игру. Возможно, вы даже играли в нее. Это “Lost Eden”, сопровождаемая приятной музыкой, чем-то похожей на музыку группы Enigma. Для того чтобы разместить такое количество фоновых мелодий на одном CD-ROM, можно применить сжатие звука с потерей качества. Это не очень удобно, хотя бы потому, что требует дополнительных усилий программиста и ресурсов процессора. К тому же, не существует ни одного способа звуковой компрессии, при котором бы не ухудшалось отношение сигнал/шум или не искажался бы спектр сигнала. Используя возможности формата звуковых файлов, проблему сжатия можно обойти. Музыкальная композиция, как правило, содержит повторяющиеся фрагменты. Учитывая эту особенность, в WAV-файле можно хранить только по одному экземпляру каждого из фрагментов, последовательности их воспроизведения и количество повторов. Конечно, для хранения “полноценных” музыкальных произведений этот способ не подходит, так как срезаются оттенки музыки, которые не повторяются периодически.
Но для озвучивания мультимедийных презентаций или игр такой способ экономии памяти является идеальным. Кстати, именно такой способ хранения музыки использовали разработчики упомянутой выше игры. И этот пример не является единственным. Очень многие современные игры используют зацикливание повторяющихся музыкальных фрагментов, например, в паузах между уровнями, в которых выводится счет (сколько монстров убито, сколько секретов найдено и т. п.).
Последняя команда меню View — CD Player (проигрыватель компакт-дисков). Если установить в позиции этой команды галочку, то в нижней части главного окна Cool Edit появятся все традиционные органы управления программой-проигрывателем компакт-дисков (рис. 2.30).
В нижней левой части проигрывателя расположены кнопки управления воспроизведением.
Рис. 2.30. Проигрыватель компакт-дисков
Перечислим их слева направо: стоп, воспроизведение, переход к предыдущему треку, переход к следующему треку, переход к запомненной при помощи следующей кнопки позиции, запомнить позицию (в процессе воспроизведения). Правее кнопок управления расположено информационное поле, в котором указана длительность звучания диска. В верхней левой части проигрывателя находится ряд цифр, соответствующих имеющимся на диске трекам. Чтобы осуществить переход, например, к седьмому треку, достаточно щелкнуть мышью по цифре 7. Номер воспроизводимого в данный момент трека выделяется темным цветом. В правой верхней части проигрывателя расположено поле, в котором отображается время, прошедшее с начала воспроизведения текущего трека.
Наверное, вы уже догадались, для какой цели в Cool Edit встроен проигрыватель компакт-дисков. Совершенно верно, для удобства при записи звука с лазерных дисков. В принципе, для управления воспроизведением CD вы можете использовать любую другую, привычную для вас программу-проигрыватель. Но в этом случае появляется необходимость лишний раз переключаться между задачами.
Раз уж речь зашла о записи звука с компакт-дисков, стоит затронуть еще одну проблему, не связанную с работой в программе Cool Edit. Если у вас возникнет необходимость высококачественной записи звука с лазерного диска, то прибегать к помощи какой-либо программы-проигрывателя — не самое лучшее решение. Давайте проследим путь звукового сигнала, начиная с момента, когда попал на вход ЦАП проигрывателя CD.
Сигнал будет преобразован из цифрового вида в аналоговый. Формат звука, хранящегося на компакт-дисках — 44,1 кГц/16 бит/стерео. Но вы должны знать о том, что ходят слухи, будто некоторые производители дисководов CD-ROM в целях экономии используют дешевые ЦАП с разрядностью меньше 16 (например, 12-разрядные ЦАП). При этом они ни сколько не нарушают прав потребителя. Основное назначение дисковода CD-ROM — считывать информацию с этого самого CD-ROM, а уж воспроизведение звука — явление в некотором смысле “побочное”, хотя и традиционное.
Таким образом, после прохождения ЦАП звук может немного потерять свое первоначальное цифровое качество и с ним это обязательно произойдет, даже если ЦАП вашего проигрывателя CD имеет разрядность 16 бит. Затем, уже в аналоговом виде, по трехжильному кабелю звуковой электрический сигнал попадет на вход звуковой карты. Прежде чем попасть на АЦП (тоже не идеальный) звуковой карты, звук обычно проходит аналоговый микшер, где на него накладывается дополнительный шум, на этот раз — внутренний шум звуковой карты. Длинный и тернистый путь проходит звуковой сигнал, прежде чем преобразоваться в ваш WAV-файл. В конечном итоге, отношение сигнал/шум в оцифрованном вами звуке будет несколько меньше, чем первоначальное. Но всех этих неприятностей можно избежать.
Первый, но не всегда приемлемый путь: соединить проигрыватель CD и звуковую карту цифровым каналом связи. Но если на вашем дисководе CD-ROM имеется цифровой выход, то цифрового входа у звуковой карты может не оказаться. Цифровыми входами оборудуются только довольно дорогие звуковые карты. Существует более удобный и доступный способ копирования звуковых данных с дорожки компакт-диска в WAV-файл, позволяющий сохранить изначальное качество звука без каких-либо потерь. Кстати, этим способом (по нашему предположению) пользуются музыкальные пираты, выпускающие звуковые CD. Способ называется непосредственным копированием (direct copy) цифровых звуковых отсчетов через шину данных дисковода CD-ROM и его контроллера. Осуществляется это, как правило, при помощи небольших и зачастую свободно распространяемых программ. Вы всегда можете их найти в сборниках программ на CD-ROM или в Internet. В качестве примера такой программы приведем продукт под названием Digital Audio Copy. Это небольшая программа под DOS, работа с которой осуществляется следующим образом.
В командной строке дается команда DOS наберите команду dac <имя_файла.wav> T=n
На этом философском вопросе (“быть или не быть пиратству?”) мы заканчиваем раздел, посвященный меню View программы Cool Edit, и переходим к следующему и, пожалуй, самому интересному пункту — Transform (преобразование).
Далее
Содержание
bottom();
Quick filter — графический эквалайзер
С быстрым фильтром (Quick Filter) работать действительно быстрее. Плата за это — принципиальная невозможность точной настройки его ЧХ, ведь быстрый фильтр в Cool Edit по сути представляет собой восьмиполосный графический эквалайзер (рис. 2.44).
Рис. 2.44. Быстрый фильтр (графический эквалайзер)
Так же, как и в предыдущем случае, можно задать начальные и конечные положения регуляторов эквалайзера. Для этого опция Lock to this settings only должна быть отключена. В группе Master Gain можно установить уровень сигналов после фильтрации. Традиционно, при помощи выключателя Lock L/R можно связать друг с другом регуляторы уровней левого и правого каналов, а в группе Presets выбрать предустановки.
Редактор звуков cool edit
var type=1;var pth="../../";Р. Петелин, Ю. Петелин "Звуковая студия в PC"
 | РЕДАКТОР ЗВУКОВ COOL EDIT 96 |
Редактор звуков Cool Edit создан всего одним человеком — Дэвидом Джонсом. Правами на распространение программы обладает фирма Syntrillium Software Corporation. Редактор является свободно распространяемым (Share Ware), его всегда можно найти в Internet на сайте http://www.syntrillium.com/. А если у вас нет возможности прогуляться по всемирной паутине, то Cool Edit можно приобрести в сборниках программ, распространяемых на CD-ROM.
На протяжении ряда лет автор программы непрерывно улучшал свое детище и практически достиг совершенства. Последняя на момент написания книги версия программы Cool Edit 96 представляет собой звуковой редактор, обладающими практически всеми возможностями, какие только могут быть у программ такого класса. Cool Edit 96 работает под управлением MS Windows 95 или MS Windows NT.
Многие специалисты дают этой программе самые высокие оценки. Так, например, в статье [57] ее автор, рекламирующий Cool Edit 96, перечисляя многочисленные достоинства программы, отыскал в ней единственный недостаток. Цитируем: “Из недостатков же можно отметить отсутствие инструментов для создания звуковых циклов (loop) с целью последующего их использования в сэмплере”. На самом деле средство для зацикливания в ней имеется. Получается, что Cool Edit недостатков не имеет вообще. Хотя, конечно, в мире не может быть ничего абсолютно совершенного. Возможно, и Cool Edit 96 имеет какие-либо недостатки, которые пока остались незамеченными. Но в том, что звуковой редактор оправдывает свое название (“Cool” — крутой), мы уверены на все 200 %.
Прежде чем приступать к изучению программы, нужно сделать кое-какие приготовления. После запуска программы сразу загляните в пункт главного меню Options>Select Wave Device. Появится окно диалога, изображенное на рис. 2.1. В верхней части окна расположены четыре списка драйверов доступных устройств для ввода/вывода звуковой информации.
Рядом с названиями драйверов устройств в квадратных скобках указаны их базовые адреса. Важно, чтобы вы понимали, что все эти устройства, скорее всего, являются составляющими одного целого: вашей звуковой карты. В примере, приведенном на рис. 2.1, все четыре устройства принадлежат одной и той же звуковой карте.
Рис. 2.1. Окно выбора устройств ввода/вывода звука
Ниже расположены таблицы совместимости устройств воспроизведения (Playback Capabilities) и записи (Record Capabilities) c различными форматами представления звукового сигнала. В левых столбцах таблицы приведены частоты дискретизации от 11 до 48 кГц. На самом деле значения частот приведены приближенно (не показаны дробные части чисел, например запись “11K” соответствует частоте 11,025 кГц). Но в данном случае точность не требуется, так как все эти частоты уже давно стандартизированы, поэтому, хотите того вы или нет, но звуковая карта будет воспроизводить и записывать звук, используя стандартные значения частот дискретизации.
Самая верхняя строка таблицы содержит четыре возможных комбинации режимов: 8/16-bit (разрешающая способность сигнала) и Mono/Stereo.
Пользоваться этой таблицей также просто, как и таблицей умножения. Посмотрите на пересечение строки и столбца, соответствующих интересующему вас режиму. Если звуковая карта поддерживает этот режим, то на пересечении будет английское слово “Yes”. Как видно из примера, наша звуковая карта (SB AWE 32) не поддерживает режимы с частотой дискретизации 48 кГц.
Если даже ваша звуковая карта слегка устарела и поддерживает только 8-битный звук, то, все равно, установив кнопку-переключатель Play 16-bit files as 8-bit (проигрывать 16-битовый файл как 8 битовый), вы сможете производить всевозможные операции с 16-битными файлами и прослушивать их. Естественно, вы будете слышать звук с 8-битным качеством, но это позволит отредактировать файл в его “родном” формате и в дальнейшем воспроизвести его с помощью 16-битной звуковой карты.
Кроме привычных кнопок OK и Cancel, это окно диалога, как и большинство остальных окон этой программы содержит кнопку Help. Нажав на нее, вы сможете ознакомиться с информацией о текущем окне.
Reverb — реверберация
Следующий эффект — реверберация (Reverb). Установка параметров эффекта производится с помощью опций окна диалога, показанного на рис. 2.41.Total Reverb Length — время реверберации в миллисекундах.
Attack Timе — время нарастания реверберации (увеличение громкости звука, отраженного от удаленных на различные расстоянии предметов).
High Frequency Absorption Time — время поглощения высоких частот.
Движком Perception (восприятие) задается характер реверберации: Smooth — размытый звук, отраженный от множества предметов; Echoey — отраженный звук, больше похожий на эхо.
Рис. 2.41. Реверберация
Mixing — группа, в которой задаются параметры микширования сигнала исходного (Original Signal) и обработанного эффектом реверберации (Reverb).
Опция Combine Source Left and Right позволяет объединять сигналы стереоканалов в один, а уж затем производить расчет реверберации и последующее микширование обработанного и исходного (стереофонического) сигналов. При этом расчет происходит в два раза быстрее.
Rom sample pool — работа с секцией сэмплов пзу
Следующее подменю Options — ROM Sample Pool (секция сэмплов “прошитых” в ПЗУ) — включает в себя всего одну команду Add ROM Sample(s) (добавить сэмпл(ы) из ПЗУ), выполнение которой, в свою очередь, приводит к появлению одноименного окна, изображенного на рис. 3.19.
Рис. 3.19. Добавление сэмплов из ПЗУ
Данное окно предназначено для добавления в звуковой банк сэмплов, хранящихся в ПЗУ. В действительности же сэмплы остаются там, где они и были — в ПЗУ. Но после выполнения операции добавления они могут использоваться звуковым банком. Выберите сэмпл из списка Sample Name и нажмите кнопку Add.
Sample — работа с сэмплами
Подменю Sample предназначено для работы с сэмплами. Удалять, переименовывать изменять параметры зацикливания можно в том случае, если вы находитесь в секции сэмплов дерева звукового банка. Находясь в секции инструментов, вы можете только подрегулировать параметры зацикливания сэмплов.Итак расскажем о работе с сэмплами с помощью команд подменю Sample. Назначение команд Delete (удалить сэмпл) и Rename (переименовать сэмпл) очевидно.
Loop — “петля”, параметры зацикливания. При работе с секцией сэмплов эта команда открывает окно диалога, изображенное на рис. 3.25.
Рис. 3.25. Настройки сэмпла
Для того чтобы увидеть развернутый вариант этого окна, нажмите кнопку Loop Settings. Окно примет вид, показанный на рис. 3.26.
Рис. 3.26. Расширенный вариант настроек сэмпла
Рассмотрим назначение опций этого окна.
Sample Length — длина сэмпла, измеряемая количеством отcчетов. Так как сэмплы имеют 16-битный формат, то каждый отсчет занимает 2 байта. Таким образом, чтобы узнать размер сэмпла в байтах, нужно умножить число из поля Sample Length на два.
В поле Sample Waveform отображается сам сэмпл и параметры его зацикливания (начало и конец петли). При помощи горизонтальной полосы прокрутки вы можете просматривать сэмпл по всей длине. Вертикальная полоса прокрутки предназначена для изменения масштаба отображения сэмпла. Для этого можно воспользоваться и мышью: наведите указатель мыши на изображение сэмпла (при этом указатель примет вид увеличительного стекла). Для изменения масштаба нажмите либо правую, либо левую кнопку мыши.
Ухватившись мышью за вертикальные линии, символизирующие начало и конец глобальной петли, можно установить их желаемую позицию. Более точно параметры петли можно задать численно в полях Global Loop End (конец глобальной петли) и Global Loop Start (начало глобальной петли). Раз есть глобальная петля, значит должна быть и локальная. С ней вы ознакомитесь позже.
В различных инструментах может использоваться один и тот же сэмпл, в котором петля может быть организована по-разному.
Такая петля (вернее, петли) и называется локальной. В соответствии с тем как организованы локальные петли, и будет зациклен сэмпл при воспроизведении инструмента или пресета. Глобальная петля носит скорее рекомендательный характер. При настройке сэмплов в секции инструментов вы будете иметь дело уже с локальными петлями, которые по умолчанию совпадают с петлями глобальными. Достаточно один раз настроить глобальную петлю, чтобы в дальнейшем, при создании инструментов, уже не заботится об установках локальных циклов. Но, как мы уже упоминали, в разных инструментах может возникнуть необходимость зациклить один и тот же сэмпл по-разному. Именно для этого и нужна локальная петля.
Под полями Global Loop End и Global Loop Start расположены фрагменты сэмпла, в которых находятся начало и конец цикла, что очень удобно при подгонке параметров петли. Кривая в правом поле должна быть естественным продолжением кривой из левого поля (края фрагмента сэмпла в петле должны совпадать).
Но сэмпл не обязательно должен воспроизводиться в цикле. Зацикливание чаще всего используется для мелодических звуков и только для некоторых ударных. Включать или выключать зацикливание вы можете только при работе с локальными петлями (в секции инструментов).
Кнопка Play Loop позволяет прослушать звучание сэмпла с зацикливанием, а Play Unloop — без зацикливания. В поле Key number указывается номер MIDI-клавиши, для которой был записан этот сэмпл. То есть при нажатии на эту клавишу сэмпл будет воспроизводиться с той же скоростью, с какой его записали.
Если вызвать окно настроек сэмпла при работе с секцией инструментов (с сэмплами, входящими в инструменты), то его вид будет немного отличаться от представленного на рис. 3.26. Окно будет выглядеть так, как показано на рис. 3.27.
Рис. 3.27. Работа с сэмплами на уровне секции инструментов
Отличий довольно много: вместо глобальной петли формируется локальная;. зацикливание можно включить или выключить Enable looping for this sample. Чтобы вывести звук из петли при отпускании MIDI-клавиши (то есть при входе в фазу освобождения выключатель Release after loop region должен быть установлен в активное состояние.
Звук может воспроизводиться тремя способами:
Приведем ряд общих рекомендаций по подбору и зацикливанию сэмплов.
Начало и конец цикла должны быть подобраны таким образом, чтобы в петлю укладывался полный цикл изменения тембра. Здесь нужно полагаться на собственный слух.
Вернемся к командам подменю Sample. Последняя команда этого меню — Properties (настройки сэмпла). Эта команда доступна только из секции сэмплов. Команда вызывает окно диалога, изображенное на рис. 3.28.
Рис. 3.28. Свойства сэмпла
Единственное поле, содержание которого вы можно изменить — Original Key. В этом поле храниться номер MIDI-клавиши, которой соответствует данный сэмпл (при воспроизведении на скорости оригинала). Поясним смысл информации в остальных полях:
Silence — генерация тишины
Название этой команды произошло не от той тишины, в которой иногда хочется побыть, а от тишины в смысле последовательности звуковых отсчетов, значения которых соответствуют нулевому уровню сигнала. Зачастую возникает необходимость в размещении такой последовательности (фрагмента сэмпла, не содержащего звуковых колебаний) в сэмпле. Например, для того чтобы увеличить паузу между двумя фразами. А делается это с помощью нехитрого диалогового окна, показанного на рис. 2.51.
Рис. 2.51. Генерация тишины
Просто задайте продолжительность паузы в секундах и нажмите кнопку OK или клавишу
Синхронизация
Проблема обеспечения привязки каких-либо событий к единой временной шкале — одна из наиболее сложных в ряду актуальных проблем современной науки и техники. Чего только ни придумало человечество для ее решения: от наручных часов до атомных эталонов частоты, от “шести точек”, передаваемых радиовещательными станциями, до кодированных псевдослучайных сигналов навигационных космических аппаратов!Не обошла стороной проблема синхронизации и музыку, создаваемую в компьютерных студиях. Выделим три основных ее аспекта:
Первый из перечисленных аспектов мы вынуждены будем рассмотреть лишь в последней главе книги, после того как познакомим вас со способами создания этих самых звуковых сообщений.
Поэтому начнем сразу со второго аспекта, который к тому же представляется нам наиболее простым.
Инструменты, снабженные MIDI-интерфейсами, объединяются в сеть. В соответствии со стандартом MIDI, ведущим может быть только один источник MIDI-сообщений. Когда в сеть включены только два инструмента, выход MIDI OUT ведущего инструмента соединяется со входом MIDI IN инструмента ведомого. Если инструментов много, то для образования сети используются либо дополнительные ретрансляционные выходы MIDI THRU, либо специальные размножители выходных сигналов. Варианты соединения MIDI-устройств в сеть приведены в [63]. Аппаратные или программные секвенсоры ведомых MIDI-устройств должны работать в режиме внешней MIDI-синхронизации.
Целям синхронизации MIDI-сети могут служить следующие системные сигналы и сообщения реального времени (System Real Time Message), передаваемые по MIDI-каналу:
Отметим, что большинство других MIDI-сообщений несут в себе информацию о времени. В этом можно убедиться, возвратившись к рис. 1.35. Целых три столбца таблицы содержат временные параметры.
Третий слева столбец информирует о времени наступления события в формате Hr:Mn:Sc:Fr (часы:минуты:секунды:кадры). Четвертый слева столбец содержит ту же самую информацию, но в формате Meas:Beat:Tick (такт:доля:тик). Правый столбец определяет продолжительность MIDI-события.
Для обеспечения возможности использования одних и тех же MIDI-устройств как в качестве ведущих, так и в качестве ведомых предусмотрены аппаратные или программные переключатели режимов синхронизации "Внешняя/внутренняя". Если устройство используется автономно, то следует устанавливать режим внутренней синхронизации. При работе устройств в сети ведущее устройство должно функционировать в режиме внутренней синхронизации, а ведомые — внешней. Применительно к звуковым картам следует сказать, что переключение режимов синхронизации удобно выполнять, используя органы управления, имеющиеся в музыкальном редакторе. Например, в Cakewalk такой переключатель имеется среди элементов главного окна. Вы можете найти его в верхней части главного окна (рис. 1.31), где он показан в состоянии “Int” (внутренняя синхронизация).
Кроме проблемы синхронизации MIDI-устройств существует и более сложная проблема, связанная с интегрированием различных элементов оборудования студий звуко- и видеозаписи. При создании различной аудио- и видеопродукции возникает необходимость сведения в единое целое информации, поступающей от различных источников. Процессы, протекающие в этих источниках, могут иметь различную периодичность и оцениваться различными единицами измерения времени. Например, изображение на кинопленке записывается со скоростью 24 кадра в секунду, а единицей измерения времени звучания музыки в MIDI-секвенсоре служит тик. Если звуковое сопровождение записано на том же носителе, что и изображение, то проблем с синхронизацией не будет.
Но ведь на этапе создания кинофильма съемка и звукозапись ведутся разными устройствами — кинокамерой и магнитофоном. После проявления пленки изображение воспроизводится уже не на том аппарате, на котором оно записывалось. То же самое, скорее всего, относится и к воспроизведению звука. Как ни стремится промышленность соблюдать стандарты, но двух абсолютно идентичных по скорости записи/воспроизведения приборов все равно не найти. Для нашего примера эти различия выльются в расхождение скоростей воспроизведения изображения и звука. Сначала они будут проявляться незначительно, но со временем может накопиться такое рассогласование, что сначала мы услышим: “Чмок” — и лишь спустя несколько секунд герой наконец-то поцелует героиню.
При сведении в единую фонограмму записей отдельных партий, выполненных различными магнитофонами, или при наложении голоса певца, записанного на магнитофоне, на фонограмму оркестра, воспроизводимую MIDI-секвенсором, проблема синхронизации стоит еще острее, так как в этих случаях расхождение, составляющее доли такта и даже такты, может накопиться гораздо быстрее. А это уже явный брак. Наиболее распространенное средство синхронизации аналоговых видео- и аудиомагнитофонов между собой и с цифровой аппаратурой — SMPTE Time Code.
В начале 70-х годов был принят стандарт, названный SMPTE. Название стандарта произошло от названия Международного общества инженеров кино и телевидения (Society of Motion Picture and Television Engineers).
Основным преимуществом тайм-кода SMPTE является то, что в цифровой информации, записываемой на отдельную дорожку аналогового магнитофона, содержится время в абсолютной величине, что позволяет проигрывать произведение с любого места. Поскольку в качестве размерности по оси времени выбрана единица, не относящаяся к музыке, а представляющая собой реальное время записи кода, появляется возможность изменения темпа музыки. Так как стандарт SMPTE первоначально предназначался для видеозаписи, в нем определен блок данных, соответствующих одному кадру видеоизображения.
Такая кодовая группа состоит из 80 бит и содержит системную информацию, информацию пользователя и информацию о времени.
Временная информация закодирована в двоично-десятичной системе. Вместе с системной информацией пользователь может записать свои собственные данные (примечания, небольшие тексты). Если информация не помещается в одну кодовую группу, она должна быть разделена на несколько порций.
SMPTE-сигнал должен записываться при выключения подавлении шумов. Соседние дорожки должны быть либо свободными, либо не должны содержать записей сигналов с большим уровнем высокочастотных составляющих. В противном случае из-за перекрестного влияния дорожек возможно искажение информации.
В музыкальной системе, синхронизируемой SMPTE-кодом, должен быть лишь один прибор, генерирующий этот код (SMPTE-Master). Он является опорным, а ведомые устройства должны, исходя из этого, генерировать музыкальный такт. Так как деление времени на кадры в секунду (24 в кино, 25 (PAL) или 30 (NTSC) в телевидении) для музыкальных применений слишком грубо, устройство SMPTE-синхронизации должно интерполировать временную шкалу между кадрами с помощью системы фазовой автоподстройки частоты.
Вы уже знаете, что наиболее совершенные музыкальные редакторы способны привязывать MIDI-события ко времени в различных форматах и стандартах. Cakewalk, например, тоже может работать с SMPTE-кодом. Однако подавляющее большинство звуковых карт не оборудовано соответствующим аппаратным интерфейсом, посредством которого их можно было бы подключать к SMPTE-аппаратуре студии.
Далее
Содержание
bottom();
Смена типа реверберации и хоруса при помощи midi-сообщений
Управление эффект-процессором звуковых карт семейства AWE соответствует стандарту GS. Благодаря этому существует возможность изменения типа (вариации) эффектов реверберации и хоруса при воспроизведении MIDI-файла. Если говорить более конкретно, то это делается при помощи макросов привилегированных системных сообщений (System Exclusive Message). С тем, как использовать эти макросы в дальнейшем, мы познакомим вас на примере переключаения вариаций эффектов в редакторе Cakewalk.Работа с системными сообщениями чем-то напоминает программирование в машинном коде (заметьте, даже не на Ассемблере). Но даже если вы не программист, пугаться не следует, в этом нет ничего страшного. Для того чтобы пользоваться данной технологией, вам не нужно обдумывать содержимое системных сообщений и представлять процесс выполнения этих, по сути дела, низкоуровневых машинных команд интерпретатором MIDI-сообщений. Просто воспользуйтесь рекомендациями в виде таблиц, которые приводятся ниже.
Содержимое макроса системных сообщений для переключения вариаций эффектов приведено в табл. 3.5. При работе с музыкальными редакторами обращайте внимание на то, в какой системе исчисления, шестнадцатеричной или десятичной, программа воспринимает числа.
Таблица 3.5. Макрос системных сообщений для смены типа реверберации
N байта в макросе | Шестнадцатеричное значение | Десятичное значение | |||
1 | F0 | 240 | |||
2 | 41 | 65 | |||
3 | 10 | 16 | |||
4 | 42 | 66 | |||
5 | 12 | 18 | |||
6 | 40 | 64 | |||
7 | 1 | 1 | |||
8 | 30 | 48 | |||
9 | N вариации (см. таб. 3.6) | ||||
10 | 0 | 0 | |||
11 | F7 | 247 | |||
Девятым байтом в макросе идет номер вариации реверберации. О том, какие эффекты доступны, вы можете узнать из табл. 3.6.
Таблица 3.6. Типы эффектов реверберации
N вариации | Название | Пояснения | |||
0 | Room 1 | Эта группа вариаций создаёт ощущение присутствия в комнатах разных размеров от маленькой до большой | |||
1 | Room 2 | -""- | |||
2 | Room 3 | -""- | |||
3 | Hall 1 | Создаёт ощущение присутствия в маленьком и большом концертных залах | |||
4 | Hall 2 | -""- | |||
5 | Plate | Когда-то реверберацию создавали с помощью металлической пластинки. Этот эффект имеет металлический оттенок | |||
6 | Delay | Задержка | |||
7 | Panning Delay | Панорамируемая влево и вправо задержка |
/p>
Смена типа хоруса (табл. 3.7) осуществляется почти так же, как и смена реверберации. Отличие заключается в восьмом байте. В макросе смены реверберации восьмой байт равен 30h (или 48), а в макросе смены хоруса — 38h (или 56).
Таблица 3.7. Макрос системных сообщений для смены типа хоруса
N байта в макросе | Шестнадцатеричное значение | Десятичное значение |
1 | F0 | 240 |
2 | 41 | 65 |
3 | 10 | 16 |
4 | 42 | 66 |
5 | 12 | 18 |
6 | 40 | 64 |
7 | 1 | 1 |
8 | 38 | 56 |
9 | N вариации (см. таб. 3.8) | |
10 | 0 | 0 |
11 | F7 | 247 |
N вариации | Название | Пояснения |
0 | Chorus 1 | Эффекты хоруса становятся более яркими от chorus 1 до chorus 4 |
1 | Chorus 2 | -""- |
2 | Chorus 3 | -""- |
3 | Chorus 4 | -""- |
4 | Feedback Chorus | Похоже на эффект свиста от рассекания воздуха |
5 | Flanger | Флэнжер |
6 | Short Delay | Короткое повторяющееся эхо |
7 | Short Delay (Feedback) | Короткое эхо повторяющееся много раз |
Рис. 3.53. Окно Sysx для редактирования макросов системных сообщений.
Это окно содержит пока незаполненный список макросов и кнопки для выполнения операций с ними. Начнем со списка. Под заголовком Bank расположены номера банков системных сообщений (макросов), Name — названия макросов, Length — длина (количество байт в макросе), Auto — включен ли или нет режим автоматического выполнения макросов сразу после загрузки сонга, Port — MIDI-устройство, для которого предназначен макрос.
Сделаем так, чтобы нулевой макрос содержал байты для установки нулевой вариации реверберации (Room 1). Щелкните по первой строке списка (Bank 0) два раза мышью или нажмите кнопку Edit Bytes. В появившемся окне Edit System Exclusive Bytes введите макрос для смены эффекта реверберации. Результат Вашей работы показан на рис. 3.54.
Рис. 3.54. Окно для редактирования банков системных сообщений
После этого нажмите кнопку OK или клавишу
Рис. 3.55. Окно Bank Name для ввода названия макроса
Аналогичную операцию можно проделать для всех вариаций эффектов реверберации и хоруса. После этого список макросов будет выглядеть примерно так, как показано на рис. 3.56.
Рис. 3.56. Окно диалога Sysx содержит банки для выбора всех возможных вариаций эффектов
Теперь воспользуемся результатами проделанной работы. Предположим, что в каком-то месте сонга вы хотите выбрать реверберацию типа “Hall 2” и хорус “Chorus 4”. Нет ничего проще. В списке MIDI-сообщений добавьте два сообщения типа Sysx с номерами макросов для выбора соответствующих вариаций эффектов. На рис. 3.57 показана такая последовательность сообщений: Sysx с содержимым 4 выполняет макрос Reverb “Hall 2” из списка банков системных сообщений; затем следует сообщение, устанавливающее максимальную глубину реверберации; Sysx с содержимым 11 выполняет макрос Chorus “Chorus 4” ; и в завершение — сообщение, устанавливающее максимальную глубину хоруса. Теперь вы можете услышать результаты своих трудов. Для этого, естественно, должна быть записана какая-либо последовательность нот. А можно просто выполнить четыре приведенные выше сообщения (нажав кнопку Play) и сыграть “живую” музыку на MIDI-клавиатуре. В любом случае вы ощутите установленные эффекты.
Рис. 3.57. Пример переключения вариаций реверберации и хоруса
В заключение отметим, что вариации эффектов устанавливаются одновременно для всех MIDI-каналов. Не может быть, например, так, что на первом канале была установлена реверберация “Panning Delay”, а на втором — “Plate”. По этой причине совершенно безразлично, на каком треке будут размещены сообщения для смены вариаций эффектов. Это неудобство вызвано тем, что возможности звуковых карт семейства AWE не безграничны. А существенно расширить диапазон этих возможностей можно только с помощью звуковой карты стандарта XG.
Подошла к завершению глава, в которой мы попытались вооружить вас знаниями, необходимыми для создания на домашнем синтезаторе неповторимых звуков. Как вы уже поняли, процесс создания собственных сэмплов непрост. Не случайно из сотен самодельных банков голосов инструментов, встречающихся в Internet и на CD, лишь единицы сэмплов представляют художественную ценность. Причем, чувствуется, что у многих безымянных авторов есть и фантазия, и понимание цели, но не хватает необходимых сведений о технологии. В Вашем же творческом багаже все необходимое теперь имеется.
Далее
Содержание
bottom();
Сохранение файлов
Команда Save сохраняет редактируемый файл на диске с тем же именем, с которым он был загружен с диска. Если файл был создан командой New, то вместо команды Save выполнится следующая команда из меню File — Save As (сохранить как).Команда Save As сохраняет файл с именем, определенным пользователем. После вызова этой команды появляется окно диалога Save Waveform As, который содержит стандартные элементы управления, но имеет две особенности. Кнопка Options вызывает окно, которое имеет различный вид для различных форматов звуковых файлов. Для некоторых форматов кнопка Options недоступна. Опции также бывают различными. Это могут быть, например, различные способы сжатия звуковой информации. Например, для рассмотренного текстового формата в окне опций можно включить или выключить режим нормализованного представления звуковых данных.
Вторая особенность — переключатель Save extra non-audio information (сохранять дополнительную незвуковую информацию). Если переключатель установлен в активное состояние, то в звуковом файле кроме спецификации формата и самого сэмпла будет записана такая информация, как, например, название сэмпла, авторские права и многое другое. О том, какая дополнительная информация может сопровождать звук, нам еще предстоит поговорить в разделе, посвященном описанию команды View>Info.
Следующая команда меню File — Save Selection, которая аналогична предыдущей (Save As…) за исключением того, что сохраняется только выделенный фрагмент сэмпла.
Далее
Содержание
bottom();
Special — специальные эффекты
Подменю специальных эффектов (Special) содержит три функции. Первая из них, — это Brainwave Synchronizer, или синхронизация звука с волнами активности головного мозга.Вторая — Distortion. Не вполне ясно, почему этот довольно распространенный (особенно среди гитаристов) эффект попал в разряд специальных функций.
Следующая специальная функция Cool Edit — Music, позволяет изменять высоту звучания любого предварительно записанного звука.
Список литературы
Л.: ЛИКИ, 1991. - 51 с.
Музыкальная студия на компьютере// Мир ПК, 1996.- № 3. - С. 170 - 179.
Персональная студия - реальность компьютерного творчества// IN/OUT, 1995.- № 13 - 14.- С. 112 - 118.
Digidesingn Audiomedia 3. Цифровая звуковая система для шины PCI// IN/OUT, 1997.- № 19-20.- С. 60, 80.
Statistics — получение статистической информации о сэмпле
Окно диалога Wafeform Statistics, содержащее статистическую информацию о выделенном звуковом фрагменте (или обо всем сэмпле), показано на рис. 2.56. Информация представлена в виде двух колонок для левого и правого каналов и содержит следующие поля:
Рис. 2.56. Статистическая информация о сэмпле
Если вы решите изменить объемы выборок, то перерасчеты среднеквадратического отклонения произведутся после того, как будет нажата кнопка Recalculate RMS.
Напротив большинства полей расположены кнопки, помеченные символом –>. При нажатии на такую кнопку маркер устанавливается на отсчет, соответствующий тому или иному параметру.
Stretch — растяжение
Следующий пункт меню Transform — Time/Pitch, вызывает подменю, состоящее из одной команды — Stretch (растяжение). С помощью данной функции можно осуществлять фантастические преобразование протяженности и высоты звучания выделенного фрагмента сэмпла. А именно:Для чего нужен этот инструмент? Вернемся к рассмотренному недавно примеру записи песни. Функция растяжения была бы очень полезна как для коррекции длительности слов или целых фраз песни, так и для подстройки фальшивых нот. Может быть вам захочется изменить диапазон вашего голоса, или сделать свой голос чрезвычайно низким, как у чудовища из триллера? Streth — всего лишь инструмент, результат применения зависит от вашей фантазии.
Метод растяжения основан на предварительном разбиении звукового фрагмента на маленькие порции — гранулы. Затем (при необходимости) каждая из этих порций обрабатывается. Результирующий сигнал собирается из обработанных гранул, причем, любая из гранул может повторяться. При этом длительность звучания сэмпла увеличивается, а высота тона может оставаться неизменной. Но это все теория, пора переходить к практике.
Окно диалога Stretch показано на рис. 2.50.
Рис. 2.50. Изменение высоты тона и/или длительности звучания сэмпла
С помощью движка или непосредственно в цифровом поле ввода Ratio (отношение) задается изменение высоты тона сэмпла. При значении этого параметра, равном 100, изменение тона не произойдет. При значении меньше 100 произойдет увеличение высоты тона, а при значении, больше 100 — понижение. В списке Transpose (транспозиция) можно выбрать количество полутонов, на которое произойдет понижение или повышение тона. Содержимое поля Ratio изменится при этом автоматически.
В поле ввода Length (длина) задается коэффициент изменения длительности звучания сэмпла (или темпа). Изменять это значение можно также при помощи регулятора Lower Pitch.
Однако этот параметр ( в зависимости от режима, установленного в группе Stretching Mode) может быть недоступен.
Можно постепенно изменять высоту тона и темп на протяжении выделенного участка сэмпла. Для этого необходимо выбрать закладку Gliding Stretch и задать начальные (initial) и конечные (final) значения рассмотренных параметров.
В группе Precision задается точность расчетов: Low — низкая, Medium — средняя, Hight — высокая.
В группе Stretching Mode можно выбрать один из трех режимов работы:
В группе Pitch and Time Settings задаются параметры, значения которых лучше всего подбирать опытным путем для каждого конкретного сэмпла:
Если вам тяжело сразу сориентироваться в этом довольно непростом программном инструменте, попробуйте поэксперементировать с предустановками в группе Presets.
На этом мы завершаем рассказ о возможностях Cool Edit в области трансформации звука.
Далее
Содержание
bottom();
Сведение midi- и wave- композиций в cakewalk
var type=1;var pth="../../";Р. Петелин, Ю. Петелин "Звуковая студия в PC"
 | СВЕДЕНИЕ MIDI- И WAVE- КОМПОЗИЦИЙ В CAKEWALK PRO AUDIO 6.0 |
Эта глава рассчитана на тех, кто хоть немного знаком с музыкальными редакторами вообще и с Cakewalk Pro Audio в частности. Не так уж и важно, с какой именно версией данной программы вам доводилось работать. Даже если это был Cakewalk 3.0, который еще не обладал возможностями для работы с цифровым звуком, освоить версию программы, в названии которой содержится слово “Audio”, будет не так уж и трудно. Возможности расширились, но интерфейс остался узнаваемым, удобным и гибким. Если же вы читали нашу предыдущую книгу [63], то, вероятно, неплохо представляете себе Cakewalk Pro Audio 5.0, от которого до шестой версии, как говорится, рукой подать. Надеемся мы и на то, что у вас есть хотя бы минимальный опыт работы с MIDI-устройствами. Краткую информацию о применении основных окон Cakewalk Pro Audio 6.0 вы найдете в гл. 1, там, где мы рассказываем о виртуальном микшере, имеющемся в составе этого редактора.
Cakewalk Pro Audio 6.0 — это не просто MIDI-секвенсор и нотатор, но и, в определенном смысле, многоканальный цифровой магнитофон, а если говорить точнее — HD-рекордер (устройство многоканальной звуковой записи на жесткий диск). Конечно, с точки зрения профессионалов, Cakewalk Pro Audio имеет существенные отличия от такого программно-аппаратного устройства: этот музыкальный редактор не столько “многоканальный рекордер”, сколько “многоканальный плейер”. С его помощью вы можете одновременно воспроизводить последовательность MIDI-команд и несколько WAVE-файлов.
Данные, представленные в стандарте MIDI, и цифровой звук — это совершенно разные виды информации, требующие различных вычислительных ресурсов персонального компьютера. Качество воспроизведения MIDI-музыки зависит от MIDI-синтезатора (исключение составляют виртуальные синтезаторы). Обработка и микширование цифрового звука целиком опирается на ресурсы центрального процессора.
Это значит, что процессор должен быть относительно мощным. Под последним словосочинением мы понимаем процессор Pentium.
Кроме относительно больших вычислительных ресурсов, цифровому звуку требуются и относительно большие ресурсы памяти. Для нормальной работы с программой желательно иметь ОЗУ емкостью 32 Мбайт и современный быстрый винчестер (E-IDE) с объемом свободного пространства порядка нескольких сотен мегабайт. Желательно также при работе с аудиоматериалом чаще проводить дефрагментацию рабочего диска. Конечно, можно пользоваться и не таким мощным компьютером, но тогда при работе с программой вы будете чувствовать себя менее комфортно.
К сожалению, объем нашей книги ограничен и всех возможностей Cakewalk Pro Audio 6.0 мы охватить не сможем (для этого потребовалось бы около тысячи страниц текста). Когда-нибудь мы напишем книгу, посвященную только этому музыкальному редактору. Правда, сейчас не стоит даже пытаться угадать, какой номер версии будет у героя нашего будущего повествования.
А сейчас мы расскажем вам не о программе (о назначении органов управления, об окнах диалога, командах меню и т. п.), а о технологии сведения MIDI и цифрового звука.
4.1. Подготовка программы к работе
Без этого этапа просто невозможно обойтись. Правда, при начальной установке программа должна сама производит все необходимые настройки. Но не все может получится (как по Вашей вине, так и по вине программы), поэтому не исключено, что, загрузив файл с примером совместного использования MIDI и цифрового звука (например, Riff Funk Audio and MIDI Demo), вы не услышите либо MIDI, либо цифровой звук, либо и то, и другое. Но не стоит пугаться, дело житейское, сейчас мы с вами все настроим.
Для начала заглянем в окно MIDI Ports, возможный вид которого показан на рис. 4.1. Вызов этого окна осуществляется с помощью пункта команды Settings>MIDI Devices. В списке Input Ports выбираются порты ввода MIDI-информации (в нашем примере выбран вход MIDI-интерфейса звуковой карты, к которому подключена MIDI-клавиатура). Out Ports — это список MIDI-устройств, на которые будет осуществляться вывод MIDI-информации (воспроизведение).
Следует заметить, что одновременно можно выбрать несколько устройств и все они станут доступными для ввода/вывода MIDI-информации. На рис. 4.1 показано, что в числе устройств вывода выбраны синтезатор на основе микросхемы EMU8000 и FM-синтезатор на основе OPL3.
Рис. 4.1. Окно выбора MIDI-устройств ввода/вывода
Кнопку Move Selected Devises to Top (передвинуть выбранные устройства в начало списка) производители программы задумали для того, чтобы выбранные в списке устройства следовали одно за другим.
Следующий шаг — настройка портов ввода/вывода цифрового звука. Выполнить эту настройку рекомендуется даже в том случае, если программа на первый взгляд работает нормально (цифровой звук воспроизводится), но при выполнении каких-либо действий (манипуляций с окнами, меню и т. п.), происходят сбои в воспроизведении звука (временные изменения темпа или, вообще, прекращение воспроизведения).
На всякий случай, с помощью команды Settings>Audio Hardware откройте окно Audio Hardware (рис. 4.2).
Рис. 4.2. Окно выбора устройства ввода/вывода цифрового звука
В этом окне находится список звуковых карт, поддерживаемых программой. Возможно, список покажется вам коротким, но это только на первый взгляд. Под устройством Windows Sound Cards следует понимать любую звуковую карту, драйверы которой установлены в системе Windows. Ваша звуковая карта, скорее всего, попадает в такую категорию. Остальные устройства в рассматриваемом списке — это HDD-рекордеры, профессиональные многоканальные звуковые карты, оборудованные мощными эффект-процессорами для обработки звука и наложения эффектов в режиме реального времени. Конечно, обычная звуковая карта не способна на такие чудеса. Единственное, что она умеет делать — это оцифровывать (с помощью АЦП) и воспроизводить цифровой звук (посредством ЦАП). Но главное — было бы желание. И на заурядной звуковой карте можно свести полноценное музыкальное произведение с качеством, допускающим, например, его публикацию посредством радио или обычных аудиокассет.
А если уж вы всерьез решитесь опубликовать свою музыку, то Вам, скорее всего, придется создавать свой собственный демонстрационный CD. С одной стороны, это не так-то просто, а с другой — вполне реализуемо в бытовых условиях. Причем, финансовые затраты могут оказаться и не такими уж грандиозными, как это может показаться. Но создание CD с записями своих произведений — это тема уже другой книги. А сейчас вернемся к Cakewalk Pro Audio 6.0.
У вас может возникнуть вполне справедливый вопрос: а как же, имея обычную звуковую карту, реализовать эффекты, доступные только профессиональным устройствам? Мы зададим вам встречный вопрос: а разве вы не читали предыдущие главы? Все дело в том, что с обычной звуковой картой у вас не будет возможности обработки звука в режиме реального времени, однако звук можно записать и обработать заранее, например, c помощью того же Cool Edit, и импортировать уже его в Cakewalk. Единственное неудобство, возникающее при таком подходе, это невозможность отмены операций по обработки звука во время сведения музыкальной композиции (ведь мы обрабатывали звук в одной программе, а используем его в другой). Это неудобство можно легко преодолеть.
Суть технологии сведения проста: запись и начальная обработка звука выполняется во внешнем звуковом редакторе (если это необходимо, то используются те возможности этого редактора, аналог которых отсутствует в Cakewalk), а окончательная обработка (в том числе и наложение эффектов) производится средствами Cakewalk. Обработка звука в Cakewalk Pro Audio 6.0 реализована по тому же принципу, что и в любом редакторе звуков: звук “рассчитывается” заранее, а уже потом, когда вы нажимаете кнопку Play, он воспроизводится. Но Cakewalk существенно отличается от обычного редактора звуков таким свойством, как многоканальность. По сути дела, одновременно могут воспроизводиться сразу несколько звуковых файлов. Для этого не требуется никакой особенной звуковой карты, звук микшируется “математическим” способом: процессор просто берет и суммирует значения звуковых отсчетов, соответствующих одному и тому же моменту времени, всех звучащих одновременно WAVE-файлов.
А результат сложения уже воспроизводится через ЦАП.
До сих пор мы упоминали термин “WAVE-файл”. Это было нужно для плавной подготовки вас к правильному восприятию материала. На самом деле, Cakewalk не оперирует такими понятиями, как “MIDI-” или “WAVE-файл”. И MIDI, и звуковая информация в этом музыкальном редакторе интегрированы в одно единственное унифицированное понятие: сообщение (event). Заглянув в окно Event List, вы обнаружите множество различных типов сообщений. Далеко не все из них предусмотрены спецификацией MIDI. Цифровой звук тоже рассматривается как сообщение, которое можно было бы интерпретировать так: “воспроизводить заданный сэмпл с такой-то громкостью и таким-то значением панорамы”. Важно сознавать то, что все звуковые сообщения (типа Wave Audio) — это монофонические сэмплы с одинаковой частотой дискретизации. Это ограничение налагается потому, что при использовании обыкновенной звуковой карты вся нагрузка по обработке и микшированию сэмплов ложится на центральный процессор, ресурсы которого не безграничны. Но слово “монофонический” вас пугать не должно. При импортировании или записи стереозвука левый и правый каналы автоматически разделяются на два отдельных сэмпла — два отдельных звуковых сообщения, расположенных на разных треках и с разными значениями панорамы (у сэмпла левого канала значение панорамы равно 0, у правого — 127). За счет этого стереофоничность сохраняется в первозданном виде.
Все звуковые сообщения хранятся в заданном пользователем каталоге.
Теперь, когда вы имеете некоторое представление о принципах работы программы с цифровым звуком, давайте попытаемся провести более точную, осознанную и обдуманную настройку цифрового канала звуковой карты. Воспользовавшись командой Settings>Audio Options вызовите окно диалога Windows Multimedia Configuration, изображенное на рис. 4.3.
Рис. 4.3. Окно конфигурирования цифрового канала ввода/вывода
В списке Audio Sampling Rate задается частота сэмплирования для всех звуковых сообщений, которые будут записаны в процессе создания музыкальной композиции.
Этот параметр доступен для изменения до тех пор, пока сэмпл не содержит ни одного звукового сообщения. Конечно же, выберем частоту сэмплирования 44,1 кГц.
Mono Record/Playback — опция, интересующая только обладателей звуковой карты Roland RAP-10. Она позволяет использовать режим Full Duplex, жертвуя при этом стереофонией.
Playback Timing Master и Record Timing Master — списки, содержащие перечни источников синхронизации при записи и воспроизведении, в качестве которых обычно выступают драйверы соответствующих устройств (в нашем примере — это драйверы цифрового канала звуковой карты).
Enable Low-Latency Mixing — микширование с маленькой задержкой. Как мы уже говорили, микширование цифрового звука осуществляется математическим путем. С помощью микшера (окно Panel) вы можете изменять в режиме реального времени (и записывать эти изменения) такие параметры микширования цифрового звука, как панорама и громкость. Это требует довольно больших вычислительных ресурсов процессора. При этом возникает задержка реакции на изменение положения регуляторов микшера. Эта задержка имеет ту же самую природу, что и задержка генерации звука виртуальным синтезатором после нажатия на MIDI-клавишу. Но ее можно уменьшить, заплатив за это еще большими вычислительными затратами. При микшировании MIDI-информации, разумеется, никакой задержки нет, так как процессору нет необходимости заниматься объемными вычислениями.
Wave Profiler — определение производителя карты и настройка канала DMA.
Кнопка Advanced вызывает появление окна диалога Advanced Windows Multimedia Configuration, предназначенного для расширенного конфигурирования цифрового канала ввода/вывода (рис. 4.4).
Рис. 4.4. Расширенное конфигурирование цифрового канала ввода/вывода
В поле ввода Data Directory указывается путь к каталогу, в котором хранится записанный или импортированный звук.
Выключатель Take Vault и соответствующее поле ввода определяют путь к каталогу, в котором в формате WAVE-файлов сохраняются звуковые сообщения когда-либо записанные вами средствами Cakewalk.
Их названия состоят из дня недели, даты и времени записи. Так что при случайной потере (удалении) звукового сообщения его можно будет разыскать в этом каталоге.
Copy and Manage Imported Files — если эта опция включена, импортированные файлы копируются в каталог, указанный в поле Data Directory, и в дальнейшем программа работает не с исходными сэмплами, а с их копиями. Несмотря на то, что при этом расходуется в два раза больше дискового пространства, эту опцию отключать не рекомендуется.
Опциями Enable Read Caching и Enable Write Caching включается кэширования на чтение и запись.
В поле ввода Polyphony (полифония) определяется максимальное число звуковых сообщений, звучащих в течение одного интервала, равного 1/4 с. Чем больше полифония, тем больше будет загружен процессор и больше будет израсходовано оперативной памяти. Если в каком-то четвертьсекундном интервале окажется больше звуковых сообщений, чем задано, то, подобно MIDI-синтезатору, избыточные голоса будут “урезаться”.
В поле ввода Queue Buffers, доступном если опция Enable Low-Latency Mixing (см. рис. 4.3) выключена, указывается количество буферов в очереди для воспроизведения. Чем больше это число, тем больше расходуется памяти, и тем надежнее воспроизводится звук (не происходит сбоев).
В поле ввода Queue Time, доступном если опция Enable Low-Latency Mixing включена (см. рис. 4.3), указывается время реакции на сообщения об изменении положения регуляторов громкости и панорамы. С одной стороны, чем меньше это число, тем лучше, а c другой, — при этом увеличивается вероятность сбоев при воспроизведении.
Параметр Scrub задает время звучания звуковых фрагментов при использовании инструмента Scrub в окне Audio (этот инструмент позволяет прослушивать фрагменты сэмпла, на которые пользователь указывает мышью).
Значение параметра Freeze Frame определяет максимальное число повторных воспроизведений звукового фрагмента при удержании нажатой кнопки мыши в режиме Scrub.
Enable Simultaneous Record/Playback — разрешение одновременной записи и воспроизведения.
Эта опция доступна лишь в том случае, если Ваша звуковая карта поддерживает этот режим, и он включен.
Use Wave-Out Position For Timing — используйте эту опцию для устранения проблем с синхронизацией MIDI и цифрового звука.
Опция Clip Audio Mix Upon Overflow предотвращает переполнение разрядной сетки при микшировании воспроизводимых одновременно звуковых сообщений.
В группе DMA находятся очень критичные для синхронизации MIDI и цифрового звука параметры. Настройку их лучше всего доверить функции Wave Profiler, о которой мы уже упоминали.
В группе SMPTE/MTC Sync можно задать “жесткость” синхронизации цифрового звука и временного кода SMPTE или MIDI:
Если выбрана опция Use Wave-Out Position For Timing, то вся группа SMPTE/MTC Sync недоступна для редактирования.
Теперь вы знаете, какие параметры нужно изменять в случае, когда возникают проблемы с синхронизацией и воспроизведением звуковых сообщений. Если при воспроизведении происходят сбои (замедление, выпадение фрагментов звука и т. п.), то, скорее всего, это вызвано тем, что не хватает мощности процессора. Выход в этом случае следует искать в снижении объемов вычислений, принося в жертву скорость реакции на сообщения об изменение громкости и панорамы, а также степень привязки к временному коду SMPTE или MIDI.
Далее
Содержание
bottom();
Сведение стереозаписи
Конечной целью сведения стереозаписи является придание ей той формы, которая пригодна для тиражирования на стандартных носителях, таких, например, как магнитная лента компакт-кассет или компакт-диски. Тиражирование производится с образцовой фонограммы. Она является как бы эталоном, записью максимально высокого качества. В остальном эта фонограмма полностью совпадает со своими копиями, поступающими в продажу. Для записи, например, на магнитную ленту эталонная фонограмма должна содержать две дорожки с сигналами левого и правого каналов. А исходный материал, накапливающийся в процессе работы над композицией, может быть рассосредоточен по самым различным носителям и средствам записи и обработки звука: аналоговым и цифровым магнитофонам, секвенсорам, реализованным “в железе”, MIDI- и WAVE-трекам музыкальных и звуковых редакторов. Число треков, хранящих фрагменты или отдельные партии, может доходить до нескольких десятков, и для их воспроизведения необходимо иметь большой набор различной аппаратуры. Суть сведения стереозаписи и состоит в преобразовании исходного материала в единую образцовую фонограмму.Учебников на эту тему не найти. Большинство книг по данной тематике оказались уж слишком теоретизированы. Например, книга [74], на которую мы из-за ее названия (“Теория и практика звукорежиссуры”) возлагали особенно много надежд, оказалась посвященной разработке математической модели микрофона в виде эквивалентной приемной антенны и просто переполненной “трехэтажными” формулами. В других многочисленных источниках [17, 18, 20, 25, 34, 38, 41, 45, 49, 67, 69, 76, 100, 101] рассматривается очень много не менее интересных вопросов, но они напрямую не относятся к теме данного раздела. Одним словом, ни в одной книге каких-либо теоретических основ для выдачи рекомендаций типа: “Чтобы создать хит сезона, крутите регулятор панорамы на N градусов и передвигайте движок регулятора уровня громкости на K делений”, — обнаружить не удалось, что лишний раз подтверждает: звукорежиссура — это в большей степени искусство, чем наука. А разве хоть в какой-нибудь сфере искусства можно издать книгу с алгоритмом создания шедевра, например: “Пишем оперу по методу П. И. Чайковского”, или “Сделай сам памятник Петру Первому”? Правда, продолжая отвлекаться от темы, заметим, что исключением является поэзия, где подобные методические рекомендации имеются, например, “Как делать стихи” В. Маяковского и “Студия стиха” И. Сельвинского.
Возвратимся к сведению стереозаписи. Основных проблем здесь три: микширование, панорамирование, синхронизация. Первые две проблемы на практике почти нельзя разделить. Поэтому и рассматривать мы их будем совместно.
Tones — генерация тона
Эта функция может быть полезна при создании своих собственных музыкальных сэмплов, предназначенных для последующей загрузки в сэмплер. Вы можете генерировать звук с довольно сложным тембром. Откройте окно диалога Generate Tone (рис. 2.54).
Рис. 2.54. Генерация тона
Традиционно для Cool Edit можно изменять параметры генерации на протяжении генерируемого сэмпла. Чтобы задать начальные значения параметров, выберите закладку Initial Settings. Конечные параметры задаются опциями закладки Final Settings. А если вы хотите параметры генерации сделать неизменными для всего создаваемого звука, выберите опцию Lock to these settings only.
Теперь рассмотри параметры окна Generate Tones. Base Frequency — частота базового сигнала. Modulate By — частота сигнала, модулирующего базовый. Modulation Frequency — частота модуляции.
В группе Frequency Components задаются уровни и частоты пяти спектральных составляющих генерируемого сигнала (гармоник). Частота каждой гармоники задается косвенно, относительно базовой частоты. Например, если базовая частота 220 Гц и задан коэффициент 4 (для четвертой гармоники), то частота этой гармоники будет равняться 220Ѕ4=880 Гц.
Группа dB Volume предназначена для регулировки уровеня генерируемого сигнала. В группе General вы можете задать наполнитель (Flavor) и длительность сигнала (Duration). Здесь, наверное, следует пояснить, что подразумевается под словом “наполнитель". В данном случае этим словом обозначается форма волны, используемая при генерации звука. От формы волны в значительной степени зависит тембр звучания. Самая “мягкое” и “холодное” звучание соответствует синусоидальной (Sine) волне. Значительно грубее и “электроннее” воспроизводится треугольная волна (Triangle). Прямоугольная волна (Square) звучанием напоминает звучание динамика в корпусе ПК. Пожалуй самое грубое звучание у звуковой волны пилообразной волны (Sawtooth). Доступны и более сложные наполнители: синусоида в квадрате (Sine^2), “вывернутая” синусоида (Inv Sine) похожа на гребешки волн на поверхности воды, Inv Sine^2 — “гребешки волн” в квадрате, Sine^3 — синусоида в кубе и Inv Sine^3 — “гребешки волн” в кубе.
Однако лучше один раз увидеть и услышать, чем сто раз прочитать. Сгенерируйте звук с наполнителем “гребешки волн в кубе” и внимательно рассмотрите форму сигнала, воспользовавшись кнопкой изменения масштаба In, расположенной в главном окне.
В группе Phasing задаются параметры управления фазами сигналов стереоканалов. За счет того, что фазы сигналов в левого и правого каналов отличаются, и создается ощущение стереофоничности звучания. Start Phase — начальная фаза звуковых колебаний с заданной формой волны. Phase Difference — разность фаз (или, иначе говоря, сдвиг по фазе) между сигналами в левом и правом каналах. Change Rate — частота изменения сдвига по фазе (количество полных оборотов на 360° фазового сдвига за секунду).
Кроме описанных возможностей, при генерации тона существует еще одна: не генерировать звук, а модулировать (Modulate) или демодулировать (DeModulate) помеченный фрагмент сэмпла сигналом с заданными параметрами, получая при этом самые фантастические звуки. Отметим, что если вы выделили фрагмент сэмпла, но не выбрали в группе Source Modulation ни одной опции , то сгенерированный сигнал заменит собой информацию выделенного звукового фрагмента.
Теперь вы можете поэксперементировать с комбинациями. Число опций окна всех вариантов звукогенерации (а значит и тембров) безгранично. Может быть, вам удастся получить совершенно новый тембр, который станет очень популярным у музыкантов и будет звучать в хит-парадах.
Управление параметрами звука по midi
В руководстве пользователя звуковой карты семейства AWE вы не найдете ни одного слова о способах управления такими параметрами генерации звука, как, например, частота среза фильтра и уровень резонанса, или о том, как изменять формы огибающих громкости и модуляции. Непосвященный человек может подумать, что таких возможностей нет, что все параметры, хранящиеся в SoundFont, фиксированы и не поддаются изменениям. Однако это не так.Возможно, авторы руководства пользователя посчитали, что описанных возможностей звуковой карты и так достаточно, а любознательные пользователи могут найти все ответы на свои вопросы в Internet. Этот раздел книги — наш маленький вклад в борьбу за права потребителя, ведь, как мы уже говорили, покупатель звуковой карты не обязан быть пользователем Internet и не обязан знать английский язык.
Что касается описанных возможностей, то их иногда бывает недостаточно. Например, ни одна современная танцевальная композиция не обходится без эффектов, связанных с изменением параметров резонансного фильтра. А если и обходится, то у ценителей такой музыки может возникнуть вполне справедливый вопрос: “Почему бы этому DJ не покрутить колесо управления фильтром хотя бы ради приличия?” И это не просто наше личное мнение. Не зря ведь фирма Yamaha в своем самом современном стандарте XG определила, что любой инструмент, соответствующий данному стандарту, обязан иметь манипуляторы управления параметрами звука (такими как уровень резонанса и частота среза фильтров). Звуковые карты семейства AWE стандарт XG не поддерживают. Однако возможность управления параметрами звука при помощи хитрых, но не сложных MIDI-сообщений имеется. Об этой возможности мы и расскажем.
Кроме RPN бывают еще и NRPN (Non Registered Parameter Number) — номер нефиксированного (изменяемого) параметра. Главное его отличие от RPN состоит в том, что одни и те же NRPN у разных производителей MIDI-оборудования могут соответствовать различным параметрам генерации звука. Задав NRPN можно выбрать интересующий параметр генерации звука и определить его значение с помощью манипуляторов Data entry.
Для звуковых карт семейства AWE значение NRPN MSB всегда должно быть равно 127, а в NRPN LSB нужно передавать номер интересующего вас параметра звука. Значение этого параметра передается через манипуляторы Data Entry. Таким образом, процесс управления параметрами звука сводится к выполнению последовательности MIDI-сообщений, приведенной в табл. 3.2.
Таблица 3.2. MIDI-сообщения управления параметрами звука
Номер MIDI-сообщения | Номер манипулятора (controller) | Название манипулятора | Положение манипулятора (value) |
1 | 99 | NRPN MSB | 127 |
2 | 98 | NRPN LSB | N |
3 | 6 | Data Entry MSB | X |
4 | 38 | Data Entry LSB | Y |
X = (ЗПЗ+ 8192) / 128
Y = (ЗПЗ + 8192) % 128,
где символ “ / ” означает целую часть от деления на 128, а “ % ” — остаток от деления; ЗПЗ — значение параметра звука.
Чтобы определить значение параметра звука, исходя из данных, хранящихся в MIDI-файле, нужно совершить обратное преобразование, воспользовавшись следующей формулой:
ЗПЗ = [(Data entry MSB)x128 + Data entry LSB)] – 8192.
Однако в реальной жизни компьютерного музыканта управление параметрами звука осуществляется более простым способом. Во-первых, если вы собираетесь управлять только каким-либо одним параметром, достаточно однократного выполнения MIDI-команд 1 и 2 (см. табл. 3.2), а далее можно многократно изменять только значения параметра через манипуляторы Data entry. Во-вторых, скорее всего, вам не придется каждый раз рассчитывать числа X и Y с помощью калькулятора. вы можете написать простенькую программку на языке C++... Не пугайтесь, это шутка. Дело вот в чем.
User sample pool — работа с секцией пользовательских сэмплов
Подменю User Sample Pool — операции с пользовательскими сэмплами (загружаемыми в звуковое ОЗУ) — содержит две команды: Import User Sample(s) и Export User Sample(s). С помощью этих команд осуществляется импорт и экспорт пользовательских сэмплов.Команда импорта сэмплов вызывает окно диалога, при помощи которого можно загрузить сэмпл (WAV-файл) в SoundFont. После этого импортированный сэмпл становится доступным в дереве звукового банка.
Команда экспорта сэмплов вызывает окно диалога Export Samples, показанное на рис. 3.18.
Рис. 3.18. Экспорт сэмплов
Список Sample Name содержит имена сэмплов, хранящихся в звуковом банке. Для экспорта выберите интересующий вас сэмпл и нажмите кнопку Export. Откроется еще одно окно, при помощи которого можно изменить диск и папку, куда будет сохранен сэмпл в виде WAV-файла. Для завершения операции экспортирования еще раз нажмите кнопку Export.
Vibrato lfo — вибрато
При помощи второго независимого низкочастотного генератора реализуется только один эффект — вибрато. Если звуковой сигнал промодулировать по частоте одновременно сигналами генераторов LFO1 и LFO2 (“двойное” вибрато), имеющих разные частоты, то можно получить совершенно фантастические эффекты, пригодные даже для озвучивания космических боевиков.Щелчок мыши по генератору Delay (задержка) вызывает окно, изображенное на рис. 3.40.
Рис. 3.40. Генератор задержки при частотной модуляции (вибрато)
Опции окна Vibrato LFO ничем не отличаются от опций рассмотренного выше окна Modulation LFO.
Кроме генератора задержки доступны генераторы Frequency и To Pitch. С этими генераторами вы уже знакомы. Отличие заключается в том, что они управляют параметрами низкочастотного генератора LFO2, а не LFO1, как это было в окне Modulation LFO.
В следующем разделе мы поговорим о том, как загружать SoundFont в память звуковой карты. И совершенно не важно, откуда у вас появились банки SoundFont: создали вы их сами или, например, нашли в Internet.
Далее
Содержание
bottom();
Vienna soundfont studio из программного обеспечения звуковых карт семейства awe
Версия редактора, имеющегося в вашем распоряжении, может немного отличаться от рассматриваемого в данной книге. В этом нет ничего страшного, отличия могут быть столь незначительны, что вы их даже не заметите (мы имеем в виду Vienna SoundFont Studio 2.0). Владельцы этой программы, обладающие возможностью выхода в Internet, могут без труда, прямо сейчас провести ее усовершенствование до версии 2.1. Соответствующий файл вы сможете найти во время виртуальной прогулки по серверу фирмы Creative Labs (www.creaf.com). Может оказаться и так, что вместе с остальным программным обеспечением звуковой карты вам достался редактор Vienna SoundFont Studio 1.0. В этом случае мы рекомендовали бы все-таки поискать версию программы, работающей с SoundFont 2.x. Найти ее будет не сложно.Итак, приступим к работе с Vienna SoundFont Studio 2.1. Вид главного окна редактора показан на рис. 3.8.
Рис. 3.8. Главное окно программы Vienna SoundFont Studio 2.1.
Прежде чем начать изучение возможностей программы, ее необходимо подготовить к работе. Удобнее всего прослушивать (и прощупывать в прямом смысле этого слова) результаты своей работы при помощи MIDI-клавиатуры, которая обычно подключается через MIDI-интерфейс звуковой карты. Если у вас нет лишней пары сотен условных единиц, то можно воспользоваться устройством ввода, реализованным программным способом, — виртуальной MIDI-клавиатурой. Для того чтобы указать программе источник входной MIDI-информации, выберите команду Select MIDI In Devices главного меню MIDI Keyboard. При этом появится окно диалога, которое изображена на рис. 3.9.
Рис. 3.9. Окно для выбора устройства ввода MIDI-информации.
В нашем примере выбран MIDI-интерфейс SB AWE32, к которому подключена MIDI-клавиатура. Пусть вас не смущает запись SB 16. Все современные карты семейства AWE — по сути дела некоторый гибрид Sound Blaster 16 и синтезатора на основе EMU8000. Если об использовании этого чипа речь не идет, то программное обеспечение воспринимает карту именно в качестве SB 16.
Возможно, после вызова окна диалога Select MIDI In вы увидите список устройств, несколько отличный от того, который показан на рис. 3.9. Спокойно разберитесь в том, какие же устройства лучше всего использовать для ввода MIDI-информации.
После того как вы осуществите свой выбор и нажмете кнопку OK, вернемся к главному окну программы.
Виртуальные wt-синтезаторы
Одна из глав настоящей книги посвящена проблеме синтеза оригинальных голосов музыкальных инструментов. Мы убеждены, что заниматься творчеством такого рода просто необходимо. Альтернативным подходом к решению проблемы увеличения числа доступных тембров может быть только приобретение новых звуковых карт или синтезаторов. Этот подход можно назвать экстенсивным и неэкономичным. Но однажды в процессе общения с фанатами компьютерной музыки нам довелось услышать мнение, смысл которого сводится к тому, что нечего заниматься созданием сэмплов собственных музыкальных инструментов, так как существуют дешевые виртуальные аналоги профессиональных синтезаторов. Впечатление об их безграничных возможностях может возникнуть и у людей, прочитавших серию статей [8, 9, 10], где виртуальные синтезаторы соседствовали с очень даже недешевым аппаратным синтезатором Korg X5D. Действительно ли настолько безграничны их возможности? Прочитайте этот материал и оцените сами.Появлению виртуальных, или программных (soft) WT-синтезаторов способствовал целый ряд объективных предпосылок. Возможно, многие наши читатели знакомы с одним, а может быть, и с целым множеством когда-то достаточно популярных музыкальных редакторов, родоначальником которых считается программа ScreamTraсker. Перечислим особенности этих редакторов.
Наверное, вам попадались файлы с расширениями *.MOD, *.STM, *.S3M, *.XM, *.IT и т. д.?
С тех пор прошло очень много времени (по меркам истории компьютерной музыки), звуковые карты с шестнадцатибитными АЦП/ЦАП стали такими же привычными, как и динамик в корпусе PC. В несколько раз выросла производительность процессоров, появился и стал доступным процессор Pentium. Последнее и сыграло роль детонатора бомбы, взрыв которой выплеснул множество виртуальных синтезаторов.
Что же такое виртуальный WT-синтезатор? Это, образно выражаясь, тот же ScreamTraker, но только содержащий набор сэмплов, соответствующих определенному стандарту, и умеющий работать с MIDI-интерфейсом. А если говорить совсем точно, то виртуальный WT-синтезатор — это выполненная в виде драйвера для Windows программа, которую система воспринимает как полноценное MIDI-устройство.
Для вывода звука виртуальные синтезаторы используют ЦАП звуковой карты. Но ведь просто проигрывать MIDI-файлы не достаточно, должна существовать возможность воспроизведения при этом и цифрового звука. А как же быть с тем, что виртуальные синтезаторы полностью захватывают ЦАП звуковой карты? Некоторые из них решают эту проблему “полюбовно”. Они предоставляют вместо привычного драйвера ЦАП свой собственный, полностью совместимый с виртуальным синтезатором. Этот драйвер “подмешивает” звуковые данные из WAVE-файла к цифровому потоку на выходе виртуального WT-синтезатора. В результате вы можете прослушивать одновременно и MIDI-файлы, и цифровой звук.
Самое главное достоинство виртуальных синтезаторов — они не нуждаются в дорогостоящих звуковых картах. Подойдет любая шестнадцатибитная.
Самый главный недостаток — потребность в мощном процессоре. Приемлемое качество звука достигается только на процессорах Intel Pentium-200 и выше. В настоящее время некоторые современные виртуальные синтезаторы обращаются к возможностям технологии MMX, что позволяет существенно расширить возможности синтеза даже на процессорах с более низкой частотой (например, Intel Pentium MMX-166). Но и сейчас виртуальные синтезаторы не создают серьезной конкуренции синтезаторам аппаратным. Тот же EMU8000 (с этим синтезатором вам еще предстоит познакомиться поближе) синтезирует звук с качеством, превосходящим качество синтеза любого виртуального синтезатора, существующего на момент написания книги. При этом процессор остается совершенно свободным от каких-либо расчетов и может использоваться для других целей, в том числе и музыкальных, например для микширования звуковых дорожек в музыкальном редакторе.
Но виртуальные синтезаторы просто не появились бы на свет, если бы в них не было потребности. Кто же основной потребитель таких программ? Скорее всего, это человек, использующий мощный PC в основном только для деловых целей. По этой причине его PC не содержит таких серьезных устройств, как звуковые карты с WT-синтезаторами. В его распоряжении имеется только заурядная шестнадцатибитная звуковая карта с FM-синтезатором. Лучшей звуковой карты ему просто не нужно. “Все эти дорогие AWE для тех, кто сидит часами с MIDI-клавиатурой и сочиняет музыку”, — думает он. Мысли этого воображаемого человека не являются нашей фантазией, нам не раз приходилось слышать такое мнение, высказанное в слух. И не нужно обижаться на таких людей, скорее их стоит пожалеть. Чего-то они все-таки недопонимают.
Но хорошую музыку хочется послушать всем. Поэтому наш воображаемый человек при случае обязательно установит на свой “деловой” PC виртуальный синтезатор. Это позволит ему хотя бы узнавать звучание знакомых инструментов в MIDI-файле (ведь в веселом “поквакивании” OPL-3 тяжело расслышать фортепиано или скрипичный оркестр).
В среде музыкантов потребителей таких программ, как правило, не бывает. Это объясняется одним существенным недостатком, присущим большинству виртуальных синтезаторов. Речь идет о задержке, возникающей после нажатия MIDI-клавиши (настоящей или тоже виртуальной) перед началом генерации звука.
Величина задержки может изменяться для разных процессоров и разных настроек виртуальных синтезаторов. Но, как правило, эта задержка не менее 0,5 с. Это небольшое на первый взгляд неудобство на практике приводит к невозможности игры на MIDI-клавиатуре в реальном времени. Неужели программистам трудно переделать виртуальный синтезатор так, чтобы не было этой задержки? Да, действительно трудно, хотя бы по той причине, что архитектура PC не рассчитана на синтез звука с помощью центрального процессора.
Для любознательных читателей поделимся нашими мыслями по поводу того, откуда возникает эта злополучная задержка. Если вам не интересно — переходите к следующему абзацу.
Как известно, звуковая карта для формирования звука с помощью ЦАП использует DMA (канал прямого доступа к памяти). Вывод звука осуществляется по следующей схеме. Процессор копирует блок звуковых данных (отсчетов) в определенное пространство памяти и сообщает контроллеру DMA и звуковой карте о том, что блок данных хранится по такому-то адресу и его нужно вывести через ЦАП с такой-то скоростью. После этого звуковая карта некоторое время (долю секунды) воспроизводит звук без участия процессора. В это время она напоминает магнитофон, в который вставили кассету и нажали кнопку Play. Когда “лента заканчивается”, звуковая карта сообщает процессору о том, что пора вставлять новую. За то время, которое процессор был свободен выполнения операций, связаных со звуком, он успевает выполнить массу других операций. А заполнить буфер памяти звуковыми данными и включить звуковую карту в режим воспроизведения — это для него сущий пустяк. Таким способом экономится 99 % процессорного времени (а значит и производительности компьютера). Но просто воспроизводить WAVE-файл посредством DMA — это одно, а еще и генерировать при этом звуковые отсчеты — это совсем другое.
Процессор не может мгновенно заполнить буфер DMA по той простой причине, что сначала надо рассчитать данные, которыми этот буфер будет заполняться. Вычисления, необходимые для синтеза звука, — дело не простое. Быстро рассчитать 64 Кбайт (а именно таков максимально допустимый размер буфера DMA) звуковых данных невозможно. Поэтому и возникает задержка на время, необходимое процессору для расчета первой порции звуковых данных. При воспроизведении всего MIDI-файла эта задержка имеет место сразу после нажатия кнопки Play и потому остается незамеченной (все последующие звуки следуют без задержек, или, вернее сказать, одинаково смещены во времени относительно момента нажатия Play). А вот при игре на MIDI-клавиатуре задержка будет ощущаться при каждом нажатии на клавишу.
Вторая сторона того же недостатка, присущая виртуальным синтезаторам, — большая загруженность процессора расчетами звуковых данных. В результате этого выполнение других программ в среде MS Windows резко замедляется, а некоторые действия (например, перемещение окон, запуск программ и т. п.) приводят к сбоям в воспроизведении MIDI-файлов.
Еще один недостаток — незначительное повышение качества звука требует значительного повышения быстродействия процессора. Поясним это на примере. Предположим, какой-либо из виртуальных синтезаторов нормально (с допустимой загрузкой процессора) работает на Intel Pentium-100, но частота дискретизации воспроизводимого звука составляет всего 22,05 кГц. Допустим, вы захотели поднять частоту дискретизации до 44,1 кГц. Чтобы загруженность процессора оставалась прежней (примерно 80 %) вам может потребоваться Intel Pentium-200. Частота дискретизации выросла в два раза, частота процессора — тоже в два раза, а его цена? На момент написания книги процессор Intel Pentium-200 стоил не в два, а в несколько раз дороже своего предшественника, работающего на частоте 100 МГц.
Последний из существенных недостатков — невозможность загрузки пользовательских сэмплов. Причиной этого служит целый ряд факторов, перечислять которые нет никакого смысла.
Но все трудности в мире компьютеров рано или поздно преодолеваются, и мы верим в то, что ветвь виртуальных синтезаторов в дереве эволюции компьютерной музыки не оборвется и будет продолжать самостоятельное существование. Для этого предположения уже сейчас имеются некоторые основания: WT-синтезаторы и их виртуальные аналоги могут вместе “жить” на одном компьютере и даже не просто “жить”, но и взаимодополнять друг друга. Яркий тому пример — Sound Blaster AWE64. Эта звуковая карта по своим музыкальным возможностям и архитектуре ничем не отличается от своих предшественниц SB AWE32 и SB 32. А дополнительные 32 голоса обеспечиваются не аппаратно, а программно, с помощью виртуального синтезатора. Этот виртуальный синтезатор может, в принципе, работать с любой шестнадцатибитной картой. Но его создатели сделали так, чтобы он при запуске детектировал звуковую карту. Если она окажется не SB AWE64, то виртуальный синтезатор откажется работать. Однако существует и другое исполнение этого программного синтезатора, которое обеспечивает работу со звуковыми картами, отличными от SB AWE64. Благодаря этой программе, например, можно превратить SB AWE32 в SB AWE64.
Возможно у некоторых наших читателей, использующих виртуальные синтезаторы, может возникнуть вопрос: а для чего же таким фирмам как, например, Yamaha и Roland потребовалось создавать программные аналоги своих реально существующих инструментов (например, Roland VSC-88 и Yamaha S-YXG50)? Возможно, это просто рекламный ход: “Попробуйте программные аналоги наших инструментов! Понравилось? А ведь настоящие синтезаторы звучат гораздо лучше! Что бы вы сказали, послушав звучание настоящего инструмента?” Возможно, мы не угадали...
В качестве примера рассмотрим виртуальный синтезатор Yamaha S-YXG50. Не станем скрывать причины выбора именно этой программы. Во-первых, она просто нам симпатична. Кроме того, S-YXG50 использует технологии MMX и Direct Sound, поддерживает стандарт GX. Приведем характеристики этой программы:
Технические требования, предъявляемые к PC:
Приведенные требования являются минимальными. Это означает, что на таком PC программа будет хоть как-то работать, но не обязательно на полную мощность, заявленную в ее характеристиках. Пользователю предоставляется возможность настройки виртуального синтезатора в соответствии с производительностью своего компьютера.
После установки на PC программа идентифицируется системой как MIDI-устройство. Вы можете использовать это виртуальное устройство в музыкальном редакторе точно так же, как использовали бы настоящий синтезатор.
О присутствии программного синтезатора в системе свидетельствует появение в Панели управления (рис. 1.37) новой иконки.
Рис. 1.37. Иконка S-YXG50 в Панели управления Windows 95
Щелчком по этой иконке вызывается окно настроек драйвера виртуального синтезатора, изображенное на рис. 1.38. Рассмотрим опции этого окна.
В группе Effect можно включать или выключать типы эффектов, которые поддерживаются синтезатором. Конечно, хорошо, когда включены все эффекты, но для этого требуется мощный процессор. Отключив один или два (или все три) типа эффектов, можно существенно снизить требования программы к вычислительным ресурсам процессора.
Рис. 1.38. Настройка виртуального синтезатора
Sample Rate — частота сэмплирования. Здесь комментарии излишни: чем больше, тем лучше (лишь бы процессор потянул). CPU Load — допустимая загрузка (занятость) процессора. Наилучшая допустимая загрузка с точки зрения качества синтезируемого звука — 90 %. Но процессорного времени для других программ при воспроизведении музыки останется очень мало. При такой загрузке маломощного процессора выполнение параллельно запущенных программ может попросту остановиться. Polyphony — максимальная полифония. Группа Direct Sound содержит всего два переключателя, позволяющих подключать или отключать звуковые драйверы Microsoft DirectX, благодаря которым можно более эффективно использовать аппаратное обеспечение и меньше загружать процессор.
Нельзя не упомянуть о симпатичном проигрывателе MIDI-файлов, поставляемом вместе с виртуальным синтезатором, а также о самих демонстрационных MIDI-файлах, использующих возможности стандарта XG. Вид проигрывателя показан на рис. 1.39.
Рис. 1.39. Проигрыватель MIDI-файлов
Кнопка Power эквивалентна кнопке, закрывающей окно. Кнопка с горизонтальной чертой минимизирует окно программы. Нажав кнопку SONG можно создать список файлов, которые будут воспроизводиться в заданном вами порядке. Окно диалога редактора списка показано на рис. 1.40.
Рис. 1.40. Редактор списка файлов для воспроизведения
Здесь то мы и столкнулись с первым (и последним) недостатком, обнаруженным нами у данной программы — она не поддерживает длинных имен файлов (вместо каталога Program Files мы видим progra~). Может быть, в версии этого проигрывателя, имеющейся у вас, этот недостаток будет уже устранен. В этой нехитрой панели вы, конечно, разберетесь и без нашей помощи.
Вернемся в главное окно проигрывателя (рис. 1.39). Кроме стандартных кнопок управления и поля в стиле ЖК-индикатора с названием текущей музыкальной композиции, здесь имеются кнопки настройки проигрывателя (SET) и помощи (?). Нажав кнопку SET, вы вызовете окно диалога, возможный вид которой показан на рис. 1.41. В этом окне содержится список доступных MIDI-устройств. Выбрать можно только одно устройство. Оно и будет воспроизводить MIDI-файлы.
Рис. 1.41. Настройка MIDI-проигрывателя
Снова вернемся в главное окно MIDI-проигрывателя. С помощью кнопок со стрелками, направленными вверх и вниз, можно сменить темп воспроизведения (текущий темп отображается на “ЖК-индикаторе”). В правой части окна расположен движок регулятора громкости. Он управляет программной громкостью генерируемого звука. Громкость нужно установить так, чтобы не переполнялась разрядная сетка ЦАП звуковой карты (при этом возникнут заметные на слух искажения, треск).
В заключение отметим: возможно вам покажется, что виртуальный синтезатор — вещь капризная и требует особой заботы со стороны пользователя.И в этом вы будете совершенно правы. С настоящим синтезатором и проблем меньше, и звучит он несравнимо лучше.
Далее
Содержание
bottom();
Volume envelope — огибающая амплитуды
Как вы уже знаете из разд. 3.1, при генерации звука в EMU8000 используются формирователи двух огибающих. Одна из них модулирует звуковой сигнал по амплитуде, а вторая управляет параметрами резонансного фильтра и высотой тона генерируемого звука (огибающая модуляции).В поле Volume Envelope главного окна вы можете задать параметры огибающей амплитуды, придав ей тем самым определенную форму.
Сейчас мы попробуем сформировать все шесть фаз огибающей звука, сопровождая процесс иллюстрациями. Этот опыт пригодится вам при создании собственного пресета.
Допустим, вы уже импортировали сэмпл и создали на его основе инструмент (мы рассматриваем простейший пример, так как если инструмент состоит из нескольких сэмплов, то для каждого из них существуют свои собственные огибающие). Щелкните мышью по строке Delay (задержка). Появиться окно Volume Envelope, изображенное на рис. 3.32. В верхней части этого окна расположен ниспадающий список, при помощи которого можно выбрать текущую фазу огибающей (в списке указаны названия и единицы измерения параметров), которая доступна для изменения. Параметры Delay, Attack, Hold и Release измеряются в секундах или X-Times, а параметр Sustain — в децибелах. Выбрать фазу для редактирования также можно и из поля Volume Envelope, подобно тому, как только что вы открыли это окно для редактирования фазы Delay (одним щелчком мыши).
В верхней части группы Value (содержимое) отображается форма огибающей (по умолчанию — прямоугольная). Остальные поля точно такие же, как и в предыдущих окнах управления генераторами.
Рис. 3.32. Окно Volume Envelope для формирования амплитудной огибающей
Начнем экспериментировать. Установите задержку в 2 с, при этом форма огибающей изменится и примет вид, изображенный на рис. 3.33. Для большей наглядности мы будем выбирать завышенные значения параметров, которые на практике используются довольно редко. Нажмите и удерживайте клавишу MIDI-клавиатуры (настоящей или виртуальной в главном окне). вы услышите, что звук появится только спустя 2 с после нажатия клавиши.
Рис. 3.33. Формирование задержки
Следующая фаза — атака (Attack). Установите ее длительность равной 4 с ( громкость звука вырастет до максимального значения за это время). Полученная при этом огибающая показана на рис. 3.34.
Рис. 3.34. Формирование атаки
Установите длительность фазы удержания (Hold) равной 2 с. Хотя на рис. 3.35, отображающем последнее изменение формы огибающей, пока не видно явно выраженной фазы удержания (уровень поддержки имеет пока максимальное значение и совпадает с уровнем удержания), но уже заметно, что общая длительность звучания сэмпла выросла на заданное время.
Рис. 3.35. Формирование удержания
Установите длительность спада (Decay) равным 4 с. Опять никаких видимых изменений, кроме увеличения общей длительности звучания, не произошло (рис. 3.36).
Рис. 3.36. Формирование спада
После того как вы измените значение уровня поддержки (Sustain), установив его равным 60 дБ, проявятся два предыдущих изменения и огибающая примет практически законченный вид, показанный на рис. 3.37. Длительность поддержки зависит от времени удержания MIDI-клавиши в нажатом состоянии.
Рис. 3.37. Формирование поддержки
Перейдем к формированию завершающей фазы огибающей — освобождение (Release). Пусть после отпускания MIDI-клавиши звук будет затухать в течение 10 с. Окончательный вид огибающей показан на рис. 3.38.
Работа по формированию огибающей модуляции организована точно так же, как и по формированию огибающей амплитуды, только доступ к ней осуществляется через поле Modulation Envelope главного окна .
Рис. 3.38. Фаза освобождения
В поле Volume Envelope, кроме уже перечисленных, можно контролировать еще три параметра.
Initial Attenuation — начальное ослабление. Единица измерения: децибел. Диапазоны изменения: от 0 до 96 и от –96 до 96. Этот параметр определяет степень ослабления громкости воспроизведения звука. Например, если значение Initial Attenuation для сэмпла равно 0, то звук будет воспроизводиться с первоначальным уровнем громкости, а при значении 96 звук будет тише на 96 дБ.
Keynum To Hold — влияние номера клавиши на длительность фазы удержания. Единица измерения: X-times (разы). Диапазон изменения: от 0,5 до 2. Данная величина определяет степень зависимости длительности удержания (Hold) от приращения номера MIDI-клавиши (начиная с номера клавиши, которому соответствует сэмпл). Чем выше нота, тем короче фаза удержания. Если нажатая клавиша находится на расстоянии более чем 60 клавиш от исходной (соответствующей сэмплу), то длительность фазы удержания больше изменяться не будет.
Keynum To Decay — влияние номера клавиши на длительность фазы спада. Характеристики и порядок применения параметров Keynum To Decay и Keynum To Hold аналогичны.
Wt-синтезатор
var type=1;var pth="../../";Р. Петелин, Ю. Петелин "Звуковая студия в PC"
 | WT-СИНТЕЗАТОР В ДОМАШНЕЙ ЗВУКОВОЙ СТУДИИ |
Если вы по-настоящему увлеклись компьютерной музыкой, то рано или поздно стандартный набор инструментов музыкального синтезатора звуковой карты начнет сковывать ваши творческие порывы. Как создавать свои собственные наборы инструментов? Как загружать наборы инструментов в звуковую карту? Информация, содержащаяся в данной главе, может быть полезна не только начинающим, но и опытным компьютерным музыкантам. Вы познакомитесь с некоторыми возможностями звуковой карты, которые не лежат на поверхности, о которых скромно молчит руководство пользователя. Например, если вы увлекаетесь современной техномузыкой, то может возникнуть вопрос: “Есть манипуляторы, управляющие громкостью, панорамой, реверберацией, хорусом... А как же, например, управлять параметрами резонансного фильтра в процессе воспроизведения MIDI-файла?” Ведь без подобных эффектов (“квакушек”) просто нечего и думать о создании своего собственного полноценного rave-произведения. Ответы на этот и многие другие вопросы вы найдете в данной главе. Речь пойдет о создании наборов инструментов для WT-синтезаторов звуковых карт, а именно для синтезаторов на базе микросхемы EMU8000. Почему именно EMU8000? Ведь существуют звуковые карты с синтезаторами ICS WaveFront. А как же знаменитый Gravis Ultrasound?
На заре эпохи средств мультимедиа для IBM-совместимых компьютеров существовало много созданных различными фирмами звуковых карт, которые были абсолютно несовместимы друг с другом. Эти карты использовали не только разные наборы микросхем синтезаторов, но иногда и различные методы синтеза. Тембр синтезируемого звука зачастую напоминал звук громкоговорителя, установленного в корпусе PC, и тогда это было совсем не так уж и плохо. Но истинными победителями в конкурентной борьбе за стандарт стали наборы микросхем OPL-2, а затем и OPL-3. Именно эти FM-синтезаторы использовались в звуковых картах фирмы Creative Labs.
Кстати, до сих пор в современных звуковых картах семейства Sound Blaster используются синтезаторы OPL-3, хотя это, скорее всего, обусловлено стремлением поддерживать совместимость со старым программным обеспечением.
Возможно, через какое-то время EMU8000 станет таким же стандартом, каким является OPL-3. И для этого есть все основания. Причина успеха OPL-3 — оптимальное (для своего времени) отношение цена/возможности. На момент написания книги наиболее доступными по цене и, в то же время, обладающими широкими возможностями являются звуковые карты, в которых применяется EMU8000. С ценой все понятно. А вышеупомянутые "широкие возможности" WT-синтезатора определяются не нашими субъективными оценками типа: “Этот синтезатор нравится нам потому, что он хороший”, — а бесстрастными цифрами технических характеристик: числом голосов, частотой дискретизации выходного ЦАП WT-синтезатора, разрядностью сэмплов, объемом адресуемой памяти и т. д.
Если рассмотреть эти характеристики в комплексе и учесть стоимость, то титулом “лучший выбор” следует наградить именно EMU8000. Мы перечислили сейчас только музыкальные возможности звуковых карт. Если рассматривать такие характеристики как, например, разрядность ЦАП/АЦП звуковой карты, максимальная частота дискретизации, отношение сигнал/шум, то карты семейства AWE, в которых используется только что расхваленный нами чип EMU8000, выглядят довольно бледно на ярком фоне своих конкурентов. Но как ни странно, некоторые из этих конкурентов еще только собираются оснащать свои новейшие модели звуковых карт синтезатором на базе EMU8000.
Слово “SoundFont”, с которым вы познакомитесь в этой главе, является обязательным атрибутом не только звуковых карт семейства Sound Blaster (SB AWE32, SB 32, SB AWE64, SB AWE64 GOLD), но и многих других устройств, отмеченных логотипом, который показан на рис. 3.1.
Рис. 3.1. Логотип SoundFont
В разд. 3.2. мы подробно расскажем о SoundFont. Эти сведения могут нам пригодиться и в будущем а, может быть, уже и в настоящем?.Информация, содержащаяся в следующих разделах, несомненно расширит ваш кругозор.
Даже если вы не собираетесь в ближайшее время работать со звуковыми картами семейства AWE, следующие разделы могут принести пользу “для общего развития”. Вы узнаете не только о потенциальных аппаратных возможностях синтезаторов на базе EMU8000, но и о хорошо развитой программной поддержке.
Запись и экспорт звуковых сообщений
var type=1;var pth="../../";Р. Петелин, Ю. Петелин "Звуковая студия в PC"
4.2. Запись и экспорт звуковых сообщений
Сам процесс записи звука в Cakewalk ни чем не отличается от процесса записи последовательности MIDI-команд с MIDI-клавиатуры. Единственным затруднением для непосвященного человека является необходимость изменения источника записываемой информации. Ведь по умолчанию в качестве источника установлен интерфейс MIDI. Чтобы у вас все получилось сразу, приготовьтесь открыть несколько окон и проверить, заданы ли там необходимые параметры или нет. Для начала загляните в окно диалога Recording Mode (режим записи), изображенное на рис. 4.5. Это окно вызывается командой Real Time>Record Mode или путем нажатия на кнопку Record Mode, расположенную в главном окне программы.
Рис. 4.5. Окно выбора режима записи
В окне Recording Mode вы можете установить один их трех режимов записи:
Теперь, зная, в каком режиме будет осуществляться запись, попробуем ее осуществить. В качестве примера выберем относительно простую задачу: запись песни. Предположим, что музыка уже записана и осталось через микрофон записать голос.
Естественно, перед записью в качестве источника звука с помощью программы-микшера нужно выбрать микрофон и отключить все остальные устройства от входа АЦП (или установить регуляторы уровней их громкости в положение 0): проигрыватель CD, линейный вход звуковой карты и MIDI-синтезатор.
Цель отключения первых двух устройств — снизить уровень шума. MIDI-синтезатор отключается от микшера по другим соображениям. При записи голоса вам придется слушать музыку и петь. Звуковые сообщения с вашим голосом не должны содержать ничего, кроме голоса; если в дальнейшем вы прослушаете сэмпл со словами песни, в нем не должна прослушиваться музыка. Для этого нужно перекрыть два канала, по которым MIDI-музыка может просочиться в сэмпл:
Второе условие выполняется очень просто: для прослушивания музыки во время записи воспользуйтесь головными телефонами.
Итак, вы почти готовы. Осталось подготовить Cakewalk. В секции треков окна Track выберите (пока для себя) два трека, не содержащих MIDI-сообщений. В дальнейшем вам будет удобнее работать, если эти треки будут смежными. Здесь следует сделать одно важное замечание. Как вы уже знаете, от микрофона поступает монофонический сигнал, и при записи стереофонического сэмпла сигналы в левом и правом каналах будут одинаковыми. Теоретически (да и на практике тоже) для записи можно было бы приготовить только один трек, а уже затем содержащиеся на нем звуковые сообщения скопировать на второй, и в дальнейшем обрабатывать сигнал образовавшихся двух треков совместно (для получения стереоэффектов). Однако нам для примера нужен какой-либо один, универсальный способ записи, который был бы пригоден, в том числе, и для записи от стереофонического источника.
Поместите маркер на какое-нибудь поле (например, Source) трека, на который планируется записывать сигнал левого канала и нажмите клавишу
В окне Track Properties задайте в качестве источника (Source) левый канал АЦП, а в качестве порта, через который будет осуществляться воспроизведение звука (Port) — ЦАП. Конечно, вы вряд ли увидите среди названий драйверов устройств звукозаписи “ЦАП” и “АЦП”. То, как эти устройства называются в вашей системе, зависит от установленных драйверов. Здесь вам может пригодиться как интуиция, так и знание английского языка. В нашем примере, показанном на рис. 4.6, левый канал АЦП обслуживается драйвером “Left Вход звукозаписи SB16 [220]”. В названии драйвера правого канала слово “Left” поменяется на “Right”. Выход ЦАП у нас называется “Выход звукозаписи SB16 [220]”.
Рис. 4.6. Выбор источника звукового материала
Обратите внимания на поля Pan (панорама) и Volume (громкость). Для левого стереоканала Pan = 0, для правого — Pan = 127. Громкость всегда можно подобрать "по вкусу" и в соответствии с теорией, изложенной в гл. 1.
Аналогичные параметры задайте для трека, который будет содержать сигнал правого канала. В результате ваших действий секция треков будет выглядеть примерно так, как показано на рис. 4.7 (показаны только самые важные в данный момент поля Source и Port).
Рис. 4.7. Результат подготовки треков к записи
Теперь смело нажимайте Record и пойте, сколько душе угодно, (или пока повторно не нажмете Record или Play, или пока не закончится место на диске). После остановки записи вы обнаружите появление двух новых клипов (в секции клипов окна Track), содержащих два звуковых сообщения (для левого и правого каналов). Результат нашей записи показан на рис. 4.8.
Рис. 4.8. Результат записи звука
Теперь можете возвратить сонг в начало и послушать, что получилось. Результат, скорее всего, будет далек от совершенства: где-то слова будут звучать раньше, чем хотелось бы, где-то позже, какие-то фрагменты сэмплов будут испорчены (например, шумами). Одним словом, предстоит еще много работы, прежде чем песня зазвучит так, как надо. Но уже сейчас вы можете попробовать перезаписать неудачные фрагменты (ведь не обязательно перезаписывать всю песню целиком).
Для этого удобно пользоваться режимом записи Auto Punch.
Любое звуковое сообщение всегда можно экспортировать в WAVE-файл и обработать в любом звуковом редакторе, обладающем возможностями, которых нет у музыкального редактора Cakewalk.
В секции клипов с помощью мыши выделите звуковые сообщения, соответствующие левому и правому каналам стереофонического сэмпла. Выберите команду File>Utilities>Export Audio to Wave и с помощью открывшегося окна диалога сохраните выделенные звуковые сообщения в WAVE-файле с заданным вами именем.
Об экспорте звуковых сообщений в Cool Edit стоит упомянуть отдельно. Cool Edit совместим с Cakewalk. Если, например, вы захотите отредактировать звуковое сообщение средствами Cool Edit, то совсем необязательно сохранять его в виде WAVE-файла. Вернемся к только что рассмотренному примеру экспорта звука в WAVE-файл. Вместо того чтобы вызывать окно Export Audio to Wave, выберите команду Tools>Cool Edit. Выделенные звуковые сообщения окажутся загруженными в Cool Edit. С помощью этого редактора, например, можно осуществить шумоподавление (что не предусмотрено в Cakewalk). Однако следует иметь в виду, что при таком способе экспорта передаются не сами звуковые сообщения, а их копии в формате WAVE-файла. Чтобы "вернуть" сэмпл, обработанный во внешнем звуковом редакторе, в сонг, его нужно импортировать (тем самым, превратив сэмпл в звуковое сообщение Cakewalk).
Далее
Содержание
bottom();
Запись сэмпла
В правой нижней части окна расположены кнопки, напоминающие кнопки управления магнитофоном. С их помощью осуществляется управление отображением, записью и воспроизведением сэмплов. Начнем с записи. Кнопка Record (запись) как раз является единственной доступной, так как сэмпл не загружен и отображать или воспроизводить пока нечего. Прежде чем нажать на эту кнопку, убедитесь в том, что сигнал от источника звука (проигрывателя CD, микрофона, внутреннего синтезатора звуковой карты или любого другого, подключенного к линейному входу звуковой карты) подан на вход АЦП. Как в этом убедиться, спросите вы? Очень просто: на время сверните главное окно программы Cool Edit и запустите программу-микшер звуковой карты. Выберите там источник звука и установите такой уровень записи, чтобы при максимальной громкости не было нелинейных искажений. Для точной установки уровня записи Cool Edit предоставляет очень удобный инструмент. В нижней части окна расположена линейка (рис. 2.3) с отметками от 0 до —57 дБ (справа налево). Щелкните по ней мышью два раза или выберите пункт главного меню Options>Monitor VU Level (шкала уровней громкости). Линейка оживет, на ней будут индицироваться уровни сигналов левого и правого звуковых каналов. Главное, чтобы уровни не доходили до 0 дБ, но в то же время не были слабыми. Правее отметки “0” друг над другом расположены два квадратика, это индикаторы перегрузки левого и правого каналов. Они загораются, если сигнал достигает максимально допустимой амплитуды.
Рис. 2.3. Уровень сигнала довольно велик, но не превышает 0 дБ
По сути дела то, что вы сейчас проделали, щелкнув два раза мышью по индикаторам уровня записи — это “холостой” запуск АЦП, при котором не происходит накопления звуковых отсчетов в памяти ПК, а просто отображается текущий уровень сигнала. Подобрав с помощью программы-микшера нужный уровень, не забудьте прекратить холостую работу АЦП: снова дважды щелкните мышью по индикаторам или нажмите кнопку Stop.
Теперь можно смело нажимать кнопку Record.
При этом открывается окно диалога, изображенное на рис. 2.4.
Рис. 2.4. Создание сэмпла
Это же окно появится и в том случае, если вы выберите пункт главного меню File>New. Окно диалога предназначено для задания формата, в котором будет храниться оцифрованный звук. В списке Sample Rate выберите частоту дискретизации (сэмплирования), в группе Channels (каналы) — режим Mono (моно) или Stereo (стерео), Resolution (разрешающая способность) — 8-bit (8-битное) или 16-bit (16-битное) представление сигнала. Сразу после того, как вы нажмете кнопку OK или клавишу
Рис. 2.5. Контроль записи
В нашем примере запись “30:21 left” означает, что свободного пространства на диске достаточно для размещения еще 30 мин и 21 с звуковой информации. Ниже указано количество записанных отсчетов, а еще ниже — размер звукового файла в килобайтах (на текущий момент). В процессе записи эти цифры меняются.
Правая часть информационного поля отображает данные об уже записанном звуке. Beg (от begin) и End — начало и конец выделенной области сэмпла, с которой в дальнейшем можно производить какие-либо преобразования. В данном случае предполагается, что мы только начали записывать сэмпл, а это значит, что выделить на нем участки для дальнейшей обработки пока невозможно в связи с отсутствием сэмпла. Считать, что в вашем распоряжении уже есть сэмпл, можно будет только после нажатия кнопки Stop. Если вы решили временно прервать запись, воспользуйтесь кнопкой Pause (пауза).
Звуковые планы
Вот эта мысль, которая очень сжато сформулирована в заглавии одного из разделов упомянутой книги: “Формирование звуковых планов — основа творчества звукорежиссера”. Продолжим цитирование [74]: “Подобно художнику, формирующему зрительные образы, звукорежиссер создает звуковые планы и в ряде случаев согласует их со зрительными. С помощью звуковых планов имеется возможность сделать акцент на том или ином звуковом объекте и тем самым сформировать соответствующее эмоциональное состояние у слушателей. Физической основой звуковой плановости является отношение энергии отраженных звуковых сигналов к энергии прямых. Это отношение зависит от расстояния между источником и приемником звука. Отсюда следует, что оперативное управление расстоянием между микрофоном и источником звука равносильно оперативному управлению плановостью”.Итак, что же это такое — звуковой план? На слушателя (или микрофон), расположенного (ный) в некоторой точке помещения одновременно воздействует энергия Епр прямого звука источника и энергия Еотр звука, рассеянного в результате многочисленных отражений. Энергия прямого звука с увеличением расстояния до источника очень быстро уменьшается (обратно пропорционально квадрату расстояния). Поэтому можно считать, что если вблизи от источника на микрофон действует прямой звук, а отраженным можно пренебречь, то на значительных расстояниях преобладает отраженный звук.
Соотношение между отраженным и прямым звуками называется акустическим отношением и выражается формулой A=Еотр/Епр. Значение A зависит от расстояния от микрофона до источника звука.
Для каждого помещения характерен свой уровень реверберации. В одном помещении эхо от резкого звука (хлопка в ладоши, выстрела) затухает быстро, это помещение с малым уровнем или временем реверберации. С точки зрения физики это означает, что энергия звуковых колебаний в значительной мере поглощается материалом стен или предметами. Если звукопоглощающие свойства помещения невелики, то колебания будут переотражаться длительное время, и для такого помещения будет характерен высокий уровень реверберации.
Реверберация зала, заполненного зрителями всегда меньше, чем пустого.
От расстояния между источником и приемником звука зависит субъективное ощущение уровня реверберации помещения.
С точки зрения соотношения между прямым и отраженным звуками различают три звуковых плана: крупный план, средний план и удаленный план.
Крупный план имеет место тогда, когда A << 1. В этом случае преобладает прямой звук, а действие отраженных волн чрезвычайно мало. Крупному звуковому плану соответствует четкое, сухое звучание. При прослушивании создается впечатление, что источник звука имеет большие размеры и находится перед акустической системой. Звуковое пространство кажется очень маленьким, как будто сжато в точку. В звучании голоса человека слышны малейшие оттенки (и недостатки тоже). Голос близок и интимен.
Для среднего плана характерно соотношение A 1. Энергии прямого и рассеянных сигналов близки друг к другу. Звучание становится более гулким и несколько размытым. Субъективное ощущение реверберации усиливается. Средний план лучше всего соответствует естественным условиям прослушивания музыки. Для него при исполнении музыки ансамблем характерна хорошая различимость звучания отдельных инструментов и направлений на них.
При дальнейшем увеличении акустического отношения (A >> 1) степень относительного влияния отраженных звуков растет. Средний план трансформируется в удаленный. Кажущиеся размеры источников звука уменьшаются, а пространства — достигают максимальных величин. Группа инструментов воспринимается как единое целое.
Для фиксированного объема и акустических свойств помещения каждый музыкальный инструмент можно охарактеризовать индивидуальными значениями расстояний, при которых для него происходит смена звуковых планов. Поэтому (особенно до появления компьютерных методов обработки звука) запись оркестров представляла собой очень нелегкую задачу. Управление звуковым планом однозначно связывалось только с изменением расстояния между инструментом (или певцом) и микрофоном.
Вопросы, которые мы сейчас рассматриваем, в большей степени относится к таким композициям, при создании которых в качестве основной цели выдвигается достижение высокой степени приближения к естественному звучанию. Разумеется, такая задача решается непросто. Но традиционная (докомпьютерная) звукорежиссура других задач перед собой и не могла ставить, ибо была связана по рукам ограниченными возможностями техники. Почитайте книги и статьи 70-х и 80-х годов, например, [Нисбет А. Звуковая студия. Техника и методы использования. — М.: Связь, 1979. — 464 с.]. Что ни попытка получить необычный эффект — то настоящий подвиг инженеров и операторов. Ныне все в корне изменилось. Та техника и те программы, на которых базируется наша книга, предоставляют звукорежиссеру практически неограниченные возможности. Чтобы успеть перебрать в своих композициях все доступные варианты обработки звука, вам нужно прожить несколько жизней.
Имея в своем распоряжении арсенал средств звуковых редакторов, можно управлять звуковыми планами без изменения фактического расположения микрофонов. Разумеется, целесообразно первичную запись осуществлять в крупном звуковом плане. Микрофон должен быть расположен на минимальном расстоянии, лишь бы не было искажений, связанных с его перегрузкой в моменты достижения звуком наибольшей громкости. Ощущение различных звуковых планов для каждого из источников может быть создано в процессе микширования, панорамирования и регулирования уровней дилэя и реверберации.
В статье [73], посвященной технологии расположения мнимых источников звука в стереопанораме, приводится ряд советов.
С панорамированием аккомпанирующего вокала можно поэкспериментировать. Для него естественными будут средний или удаленный звуковые планы.
Достоинством звуковых редакторов, кроме всего прочего, является возможность очень точного управления звуковым планом каждого реального или электронного источника звука. Для компьютерных методов обработки деление пространства на три звуковых плана слишком грубо. В интервью журналу “Компьютерра” композитор Эдуард Артемьев сказал так: “Звук — генератор пространства. Пространство начинает работать как отдельная категория, и мы уже следим не за звуком, а за пространством” [6]. Этой цитатой мы и завершим раздел, посвященный звуковым планам.
Реклама: Создание - PR - Софт
- Реклама
- Виды рекламы
- Реклама в СМИ
- Интернет реклама
- Создание рекламы
- Рекламные формы
- Русская реклама
- Рекламный софт
- QuarkXPress и реклама
- Publisher и реклама
- Adobe InDesign и реклама
- Adobe PageMaker
- Public Relations (PR)
- Русский PR
- Видео в DivX для PR
- Софт для звука и музыки для PR
- Создание звука для PR
- История музыки для PR
